способ соединения самонесущих проводов прокалывающимися зажимами
Данный тип кабелей все более активно используется в промышленности и в быту. Как следует из названия, самонесущий изолированный провод состоит из нескольких скрученных между собой, но изолированных друг от друга жил, произведенных из алюминия. В большинстве случаев внутри кабеля расположен сердечник из стали, который и является несущей нулевой жилой. Широко применяются также ответвительные провода СИП-4, у которых отсутствует несущая жила. Они служат для присоединения к воздушным линиям электропередач и передачи тока на трансформаторы или другие подобные устройства. Поскольку работа выполняется на проводах с высоким напряжением, возникают особые требования к соединению таких кабелей. Чтобы место соединения проводников было защищено от повреждений и не несло опасности окружающей среде, рекомендуется использовать ответвительные зажимы для проводов СИП, которые устанавливаются методом прокола.

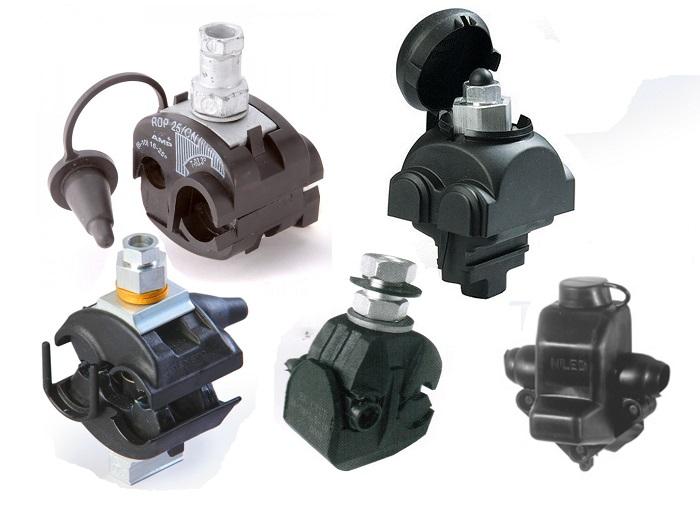

Проколы для СИП
Соединительные зажимы
Для обеспечения надежной передачи тока от воздушных линий к трансформатору или другому потребителю тока по кабелю СИП в месте их соединения используют специальные прокалывающие зажимы для СИП. Они устроены следующим образом:
- Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
- Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
- Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.

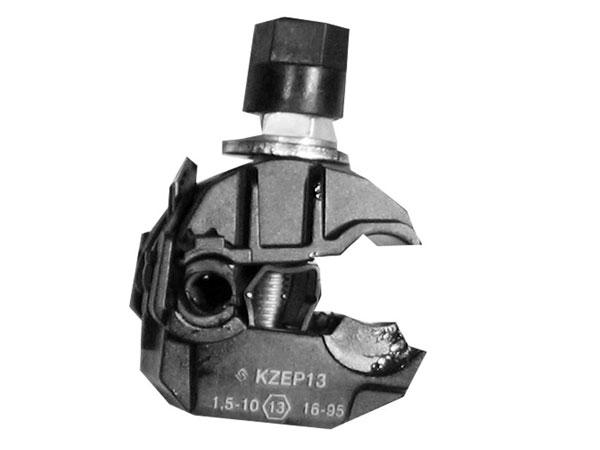

Устройство зажима
Такая конструкция обладает следующими преимуществами:
- Контакт между магистральным проводом и ответвлением будет стабильным и герметичным, что обеспечит надежное энергоснабжение и отсутствие сбоев при передаче электричества;
- Высокий уровень безопасности, что особенно важно, поскольку магистральный провод находится под напряжением до 1000 В. Это обеспечивается наличием качественной изоляции из сшитого полиэтилена, а также тем, что крепежные болты не соединены с контактными клеммами;
- Простота монтажа. Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.
Классификация прокалывающих зажимов
Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.
Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.
Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях.
Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

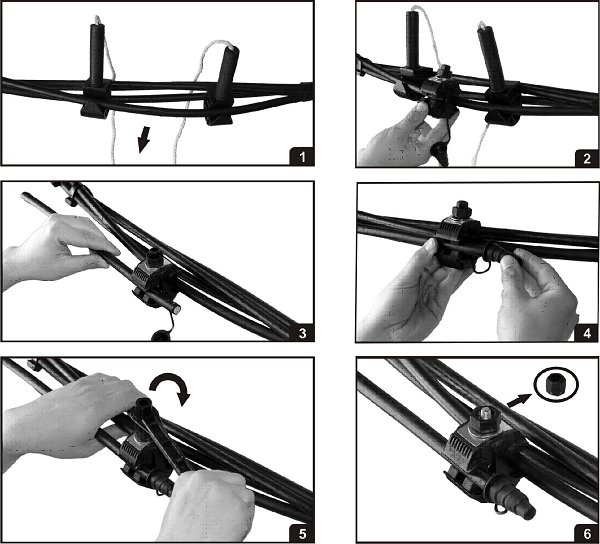

Подключение кабеля к воздушной линии с помощью зажима
Монтаж прокалывающего зажима
Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.
Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ.
Порядок действий при монтаже следующий:
- Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
- Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
- Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
- Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

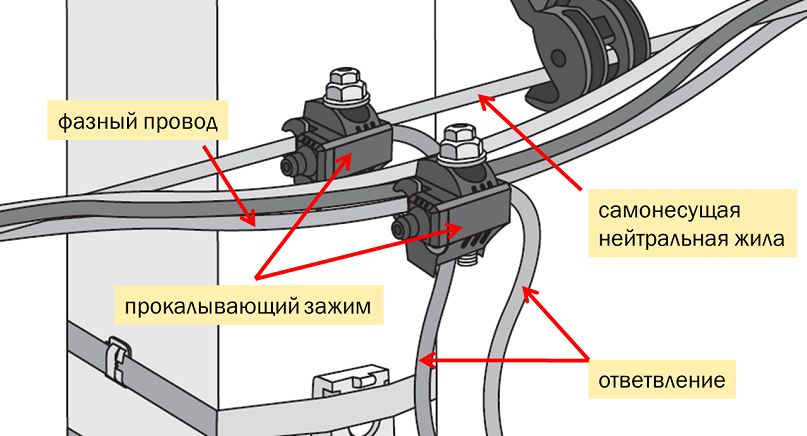

Процесс монтажа
Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:
- Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
- Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
- Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.
Основные производители устройств
Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

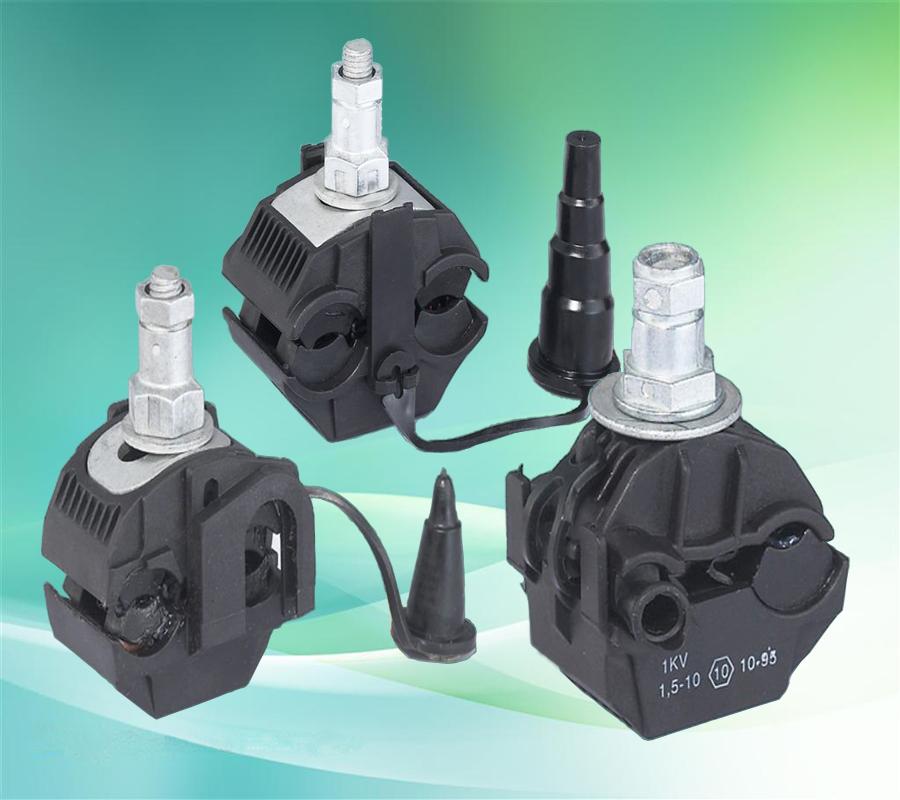

Наиболее популярные зажимы
Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.
Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.
Видео
Зажим для СИП кабеля — виды, конструкция и установка
При прокладывании линий электропередач нередко возникает необходимость в использовании зажимов для самоизолирующих несущих проводов (сокращенно — СИП). Такие зажимы применяются для того, чтобы обеспечить правильное соединение проводов без снятия изоляционного слоя.
Преимущества зажимов СИП
- надежность конструкции;
- быструю реализуемость;
- максимальную безопасность;
- высокое качество материалов;
- продолжительную эксплуатацию ответвительного устройства, достигающую 30-50 лет;
- соответствие международным стандартам качества и безопасности.
Принцип конструкции и установки
Корпус зажима для СИП производится из высокопрочного полимера и укрепляется армирующим слоем из стекловолокна. Благодаря особенностям этих материалов, корпус отличается стойкостью к ультрафиолету, а также полной герметичностью (никакая влага не проникнет во внутреннюю часть устройства).
Существует ряд важных нюансов, которые следует понимать для успешной установки зажима:
- Контакт между проводами должен быть надежным. Устанавливается приспособление между основным и подключаемым проводами.
- В прокалывающем приспособлении существуют отверстия, через которые и протягивается кабель. Чтобы обеспечить проведение этой операции, нужно подтянуть болт, расположенный сверху устройства.
- Установка зажима связана с прокалыванием изоляционного слоя проводов. Однако вопреки распространенному мнению, прокалывание кабелей совершенно не ослабляет конструкцию.
- Следует иметь в виду, что монтаж ответвительного прокалывающего механизма можно выполнить только один раз. Демонтаж устройства в будущем невозможен. Кроме того, приспособление непригодно для вторичного использования.
Виды устройств
На рынке существует несколько видов фиксаторов для самоизолирующих несущих проводов, о которых мы расскажем ниже.
Анкерные зажимы
Под анкером понимается рабочее пространство между воздушными линиями передачи электроэнергии, выполненное изолированными кабелями СИП. При установке анкерного натяжного зажима для проводов СИП несущая жила не выделяется.
Так называемые щеки устройства изготавливаются из очень прочной пластмассы, поэтому они надежно удерживают провода на электрической магистрали.
Устройство с одним болтом
Зажимы этого типа называют голым СИП. Основное применение приспособления — выведение неизолированной проводки на СИП.
Характерные особенности:
- Размер сечения может колебаться между 16 и 95 миллиметрами.
- Полимерный материал корпуса не позволяет проникать во внутреннюю часть устройства ультрафиолету и влаге.
- Фиксатор оснащен стабильной планкой.
- Прокалывающий механизм изготавливается из алюминиевого сплава, благодаря чему удается избежать проблемы ржавления материала.
Устройство с двумя болтами
Применяется этот тип устройства для отвода неизолированной проводки по направлению к основной магистрали СИП. Размер поперечного сечения может доходить до 95 квадратных миллиметров. Корпус производится из высокопрочного армированного стеклом полимера. Ответвительное устройство оснащается нижней планкой, благодаря которой имеется возможность установки ключа в выбранном положении. Приспособление с двумя болтами эксплуатируется в течение многих лет, поскольку отличается высокой стойкостью к негативным факторам внешней среды (влажности, ветру и т.п.)
Полезные советы
При выборе зажима для самоизолирующих несущих проводов следует иметь в виду, что головка болта должна подходить под ключ. Наиболее распространенный размер головки — 13 миллиметров, хотя иногда встречаются и 17-миллиметровые головки.
Сечение проводов указывает на толщину магистральной линии. Исходя из этого размера, можно получить представление о размере ответвления, которое будет фиксироваться в зажиме.
Зажим для СИП кабеля — виды, конструкция и установка
НИЛЕД — Эксперт по арматуре СИП!
Компания НИЛЕД является основным инициатором продвижения современных технологий строительства СИП в России.
Арматура СИП НИЛЕД успешно эксплуатируется с 1997 года в России и странах СНГ. Компания является лидером в России по объему линейной арматуры находящейся в эксплуатации. Долгосрочная стратегия развития компании НИЛЕД предполагает расширение ассортимента изделий, внедрение новых решений и улучшение качества услуг для наших потребителей. В рамках реализации этой стратегии развития в 2016 году был построен завод в городе Подольск. В настоящее время НИЛЕД осуществляет производство и сборку изделий из европейских и отечественных комплектующих на базе собственного завода. В состав комплекса входят производственная и офисная части, аккредитованная испытательная лаборатория, специально оборудованный учебный класс и различные полигоны для проведения обучающих мероприятий. В рамках программы по импортозамещению компания НИЛЕД полностью локализовала производство второй торговой марки «ВК». Линейная арматура СИП НИЛЕД и ВК аттестована в ПАО «Россети» и полностью удовлетворяет техническим требованиям других крупных электросетевых организаций. Продукция полностью соответствует европейским стандартам CENELEC EN 50483, CENELEC EN 50397 и стандарту СТО ПАО «Россети».
Совместно в ПАО «Россети» разработана и рекомендована к применению нормативно-техническая документация:
Также разработана автоматизированная программа проектирования ЛЭП ПРО 0,4—20 кВ.
Стоимость линейной арматуры СИП составляет 4—7% в строительстве на 1 км воздушных линий. При этом важность данного компонента в системе оборудования ВЛИ, ВЛЗ не меньше, чем других составляющих — провода, опор и т. д. Рекомендуем запрашивать протоколы испытаний от испытательных центров, имеющих соответствующие области аккредитации для подтверждения заявленных характеристик, а также ознакомится с брошюрой по контрафакту НИЛЕД.
Продукция компании НИЛЕД аттестована в ПАО Россети.
Положительный опыт эксплуатации с 1997 года.
Зажимы ответвительные для СИП-3
ОТВЕТВИТЕЛЬНЫЙ ПРОКАЛЫВАЮЩИЙ ЗАЖИМ ОАЗ-1
Возможно применение с проводами ПЗВ и ПЗВГ что требует предварительной консультации со специалистами ЗАО «МЗВА».
Аналог для ОАЗ-1 — SL 25.2.
НАЗНАЧЕНИЕ:
Предназначен для электрического соединения проводов СИП-3 при ответвлениях от магистрали, а также в шлейфах анкерных опор. Имеет обе контактные группы прокалывающего типа. Корпус выполнен из коррозийностойкого алюминиевого сплава. Зажим предварительно наполнен смазкой. Может комплектоваться защитным кожухом КЗ-02.
ОТВЕТВИТЕЛЬНЫЙ ПРОКАЛЫВАЮЩИЙ ЗАЖИМ ОАЗ-2
Возможно применение с проводами ПЗВ и ПЗВГ что требует предварительной консультации со специалистами ЗАО «МЗВА».
Аналог для ОАЗ-2 — SE 20
НАЗНАЧЕНИЕ:
Предназначен для электрического соединения проводов СИП-3 и не изолированных проводов АС. Для наложения на провода СИП-3 зажим имеет контактную группу прокалывающего типа. Для проводов АС предназначена контактная группа плашечного типа. Корпус выполнен из коррозионностойкого алюминиевого сплава. Зажим предварительно наполнен смазкой. Может комплектоваться защитным кожухом КЗ-02.
ОТВЕТВИТЕЛЬНЫЙ ПЛАШЕЧНЫЙ ЗАЖИМ РС 150
НАЗНАЧЕНИЕ:
Зажим предназначен для соединения неизолированных алюминиевых или стальных проводников, а именно: заземляющих проводников ВЛИ 0,4 кВ между собой, а также с верхним заземляющим спуском Ж/Б опоры; нулевой неизолированной жилы жгута СИП-1 ВЛИ 0,4 кВ с заземляющим проводником; нулевой неизолированной жилы жгута СИП-1 магистральной ВЛИ 0,4 кВ с нулевой неизолированной жилой жгута СИП-1 ответвления; неизолированных проводов АС ответвления с неизолированными проводами АС магистральной линии ВЛ 0,4-35 кВ. неизолированных проводов АС магистрали при соединении проводов в шлейфе анкерных опор ВЛ 6-35 кВ;
Зажим также может применяться на ВЛЗ 6-35 для соединения проводов магистрали СИП-3 (защищенных изоляцией) при их соединении в шлейфе анкерных опор. В этом случае требуется снятие изоляции с провода в месте наложения зажима, а также рекомендуется применение защитных кожухов типа КЗ-02 или SP 15.
