Программируемые логические контроллеры Siemens SIMATIC S7- 300

SIMATIC S7- 300 характеризуют:

  • Модульность конструкции
  • Работа с естественным охлаждением
  • Возможность применения структур локального и распределенного ввода-вывода
  • Широки коммуникационные возможности
  • Большой выбор функций на уровне операционной системы
  • Минимальные затраты на эксплуатацию и обслуживание

Что обеспечивает:

  • Эффективное применение контроллеров
  • Получение рентабельных решений для построение систем автоматизации в разных отраслях промышленности

Назначение контроллеров SIMATIC S7- 300


S7-300 – это универсальный модульный программируемый контроллер для решения задач автоматического управления низкой и средней степени сложности. Эффективному применению контроллеров способствует наличие широкой гаммы центральных процессоров, модулей ввода-вывода дискретных и аналоговых сигналов, функциональных и коммуникационных модулей, модулей блоков питания и интерфейсных модулей.

Области применения контроллеров:
  • автоматизация машин специального назначения
  • автоматизацию текстильных и упаковочных машин
  • автоматизацию машиностроительного оборудования
  • автоматизацию оборудования для производства технических средств управления и электротехнической аппаратуры;
  • построение систем автоматического регулирования и позиционирован
  • автоматизированные измерительные установки
  • в автомобильной промышленности, машино- и станкостроении
  • для управления конвейерами
  • в обрабатывающей промышленности
  • в системах управления пассажирским транспортом
  • в системах материально-технического обеспечения

Конструкция контроллеров SIMATIC S7- 300


Контроллеры S7-300 имеют модульную конструкцию и позволяют использовать в своем составе слудующие устройства:

Модуль центрального процессора ( CPU )
выполнение программ пользователя и управление всеми узлами контроллера.
Модуль блока питания ( PS )
обеспечивает питание контроллера от сети переменного тока напряжением 120/230 В или от источника постоянного тока напряжением 24/48/60/110 В.
Сигнальные модули ( SM )
обеспечивают ввод-вывод дискретных и аналоговых сигналов с различными электрическими и временными параметрами.
Коммуникационные процессоры ( CP )
подключение контроллера к сетям PROFIBUS, PROFINET, Industrial Ethernet, AS-Interface, организации связи через Internet или PtP (point to point) интерфейс.
Функциональные модули ( FM )
способны самостоятельно решать задачи автоматического регулирования, позиционирования, взвешивания, скоростной обработки сигналов и т.д., снабжены встроенным микропроцессором и способны выполнять возложенные на них функции даже в случае остановки центрального процессора программируемого контроллера.
Интерфейсные модули ( IM )
обеспечивают возможность подключения к базовому блоку (стойка с CPU) одной или нескольких стоек расширения ввода-вывода.
Модули специального назаначения
это
иммитационный модуль SM 374
для формирования входных и отображения выходных дискретных сигналов на этапе отладки прикладных программ и для проверки работоспособности контролеера при эксплуатации. И ложный модуль DM 370 для резервирования места под сигнальный модуль с еще неопределенными параметрами.

Контроллеры S7-300 позволяют использовать в своем составе до 32 сигнальных и функциональных модулей, а также коммуникационных процессоров, распределенных по 4 монтажным стойкам. Все модули работают с естественным охлаждением. Программируемые контроллеры не поддерживают функцию «горячей» замены модулей.

Система ввода-вывода данных


Система ввода-вывода программируемого контроллера S7-300 может включать в свой состав две части:

систему локального и систему распределенного ввода-вывода. Система локального ввода-вывода образуется модулями, устанавливаемыми непосредственно в монтажные стойки контроллера. Cистема распределенного ввода-вывода включает в свой состав станции распределенного ввода-вывода и приборы полевого уровня, подключаемые к контроллеру через сети PROFINET IO, PROFIBUS DP и AS-Interface.

Система локального ввода-вывода

  • В зависимости от типа CPU система может включать до 8 или до 32 сигнальных, функциональных и коммуникационных модулей
  • Все модули устанавливаются в монтажные стойки контроллера, функции которых выполняют профильные шины S7-300
  • В состав системы могуе входить один базовый блок с центральным процессором и до трех стоек расширения, в которые могут размещаться до 8 модулей
  • Интерфейсные модули обеспечивают соединение стоек между собой
  • Расстояние между стойками может достигать до 10 м (при использовании интерфейсных модулей IM 360 и IM 361)

Система распределенного ввода-вывода

    Для реализации широких коммуникационных возможностей контроллеры S7-300 снабжаются:
  • Коммуникационными процессорами (CP) для подключения к сетям PROFIBUS, PROFINET/Industrial Ethernet и AS-Interface,а также к Internet и для организации последовательных каналов связи
    RS 232, TTY, RS 422/ RS 485
    через PtP-интерфейс
  • MPI-интерфейсом, встроенным в каждый центральный процессор, для связи программаторами, персональными и промышленными компьютерами, устройствами человеко-машинного интерфейса и другими системами
  • Дополнительными встроенными в центральный процессор интерфейсами PtP, PROFIBUS DP или Industrial Ethernet

Общие технические характеристики


В таблице ниже приведены сравнительные технические данные программируемых контроллеров SIMATIC S7-300 в общепромышленном и SIPLUS S7-300 в защищенном исполнении.

Общие технические данные контроллеров S7- 300

Характеристика SIMATIC S7-300 SIPLUS S7-300
Степень защиты корпуса IP 20 в соответствии с IEC 60 529 IP 20 в соответствии с IEC 60 529
Внешние условия
Рабочие температуры при горизонтальной установке 0 … 60°C 0 … 60°C , -25 … +60°C или -25 … +70°C
Рабочие температуры при вертикальной установке 0 … 40°C -25 … 40°C
Температуры хранения и транспортировки -40 … +70°C -40 … +70°C
Относительная влажность 5 … 95% 5 … 95%
Появление конденсата Не допускается, RH уровень сложности 2 в соответствии с IEC 1131-2 Допускается, RH уровень 2 в соответствии с IEC 1131-2 и IEC 721 3-3, класс 3K5
Обледенение печатных плат Не допускается Допускается, -25 … 0°C, IEC 721 3-3, класс 3K5
Атмосферное давление 795 . .. 1080 ГПа 795 … 1080 ГПа
Концентрация загрязнений По IEC 721 3-3, класс 3K3. SO2: более 0.5‰, относительная влажность 60%; испытания: 10‰ в течение 4 дней. h3S: до 0.1‰, относительная влажность 60%; испытания 10‰ в течение 4 дней.
Изоляция
В цепях =24 В Испытательное напряжение =500 В Испытательное напряжение =500 В
В цепях ~220 В Испытательное напряжение ~1460 В Испытательное напряжение ~1460 В
Электромагнитная совместимость
Устойчивость к шумам По IEC 61000-6-2, испытания по IEC 61000-4-2 … IEC 61000-4-6
Наводки По EN 50081-2, испытания по EN 55011, класс A, группа 1
Механическое воздействие
Вибрация IEC 68, часть 2-6: 10 … 58 Гц/ постоянная амплитуда 0.075 мм; 58…150 Гц/ постоянное ускорение 1g.
Длительность вибраций: 10 циклов по каждой из взаимно перпендикулярных осей.
IEC 68 часть 2-6 (синусоидальные) и IEC 721 3-3, класс 3M4. Частотные циклы со скоростью изменения 1 октава/ минуту: 2 … 9 Гц, постоянная амплитуда 3.5 мм; 10 … 150 Гц, постоянное ускорение 1g; период изменений: 10 частотных циклов по каждой из 3 взаимно перпендикулярных осей.
Ударные нагрузки IEC 68, часть 2-27: полусинусоидальные ударные воздействия с ускорением 15 g (пиковое значение) длительностью до 11 мс

Возможности контроллеров


  • Функции, поддерживаемые контроллерами SIMATIC S7-300, существенно упрощают процессы разработки и отладки прикладных программ, диагностики и поиска неисправностей при эксплуатации готовой системы автоматизации
  • Высокое быстродействие и поддержка математических операций для эффективной обработки данных
  • Удобная настройка параметров с общими инструментами для всех модулей контроллера
  • Автоматический обмен данными между операционной системой контроллера и приборами и система человеко-машинного интерфейса с использованием общей базы проекта
  • Непрерывный мониторинг системы для выявления ошибок и отказов с помощью диагностических функций, встроенных в операционную систему центрального процессора
  • Журнал диагностических собщений с метками даты и времени
  • Защита паролем прикладной программы и данных от их модификации и копирования

Данные для выбора и заказа

Данные для заказа —

Компоненты программируемых контроллеров Siemens SIMATIC S7-300

назначение и конструкция

технические данные и функции

заказные коды

SIEMENS SIMATIC S7-300 Модульный программируемый контроллер для решения задач автоматизации низкого и среднего уровня сложности.

Siemens Simatic S7-300 ▼ Системы Автоматизации и Автоматика промышленного оборудования → Программируемые контроллеры (PLC) → Siemens Simatic S7-300

SIEMENS SIMATIC S7-300


• Модульный программируемый контроллер для решения задач автоматизации низкого и среднего уровня сложности.
• Широкий спектр модулей для максимальной адаптации к требованиям решаемой задачи.
• Использование распределенных структур ввода-вывода и простое включение в сетевые конфигурации.
• Удобная конструкция и работа с естественным охлаждением.
• Свободное наращивание функциональных возможностей при модернизации системы управления.
• Высокая мощность благодаря наличию большого количества встроенных функций.

Программируемые контроллеры SIMATIC S7-300 имеют:
• сертификат соответствия и метрологический сертификат Госстандарта России;
• разрешение на применение федеральной службы по экологическому, технологическому и атомному надзору
• свидетельство Главного Управления Государственного Энергетического Надзора о взрывозащите [Exib]IIC модулей SIMATIC
S7 Ex исполнения;
• экспертное заключение о соответствии функциональных показателей интегрированной системы автоматизации SIMATIC S7 отраслевым требованиям и условиям эксплуатации энергопред-
приятий РАО “ЕЭС России”;
• сертификат о типовом одобрении Российского Морского Регистра Судоходства.
• морские сертификаты ABS, BV, DNV, GLS, LRS, PRS, RINA;
• cертификаты DIN, UL, CSA, FM, CE;
Области применения
S7-300 находит применение для автоматизации машин специального назначения, текстильных и упаковочных машин, машиностроительного оборудования, оборудования для производства техниче-
ских средств управления и электротехнического оборудования, в системах автоматизации судовых установок и систем водоснабжения и т.д.

Конструктивные особенности
Программируемые контроллеры S7-300 могут включать в свой состав:

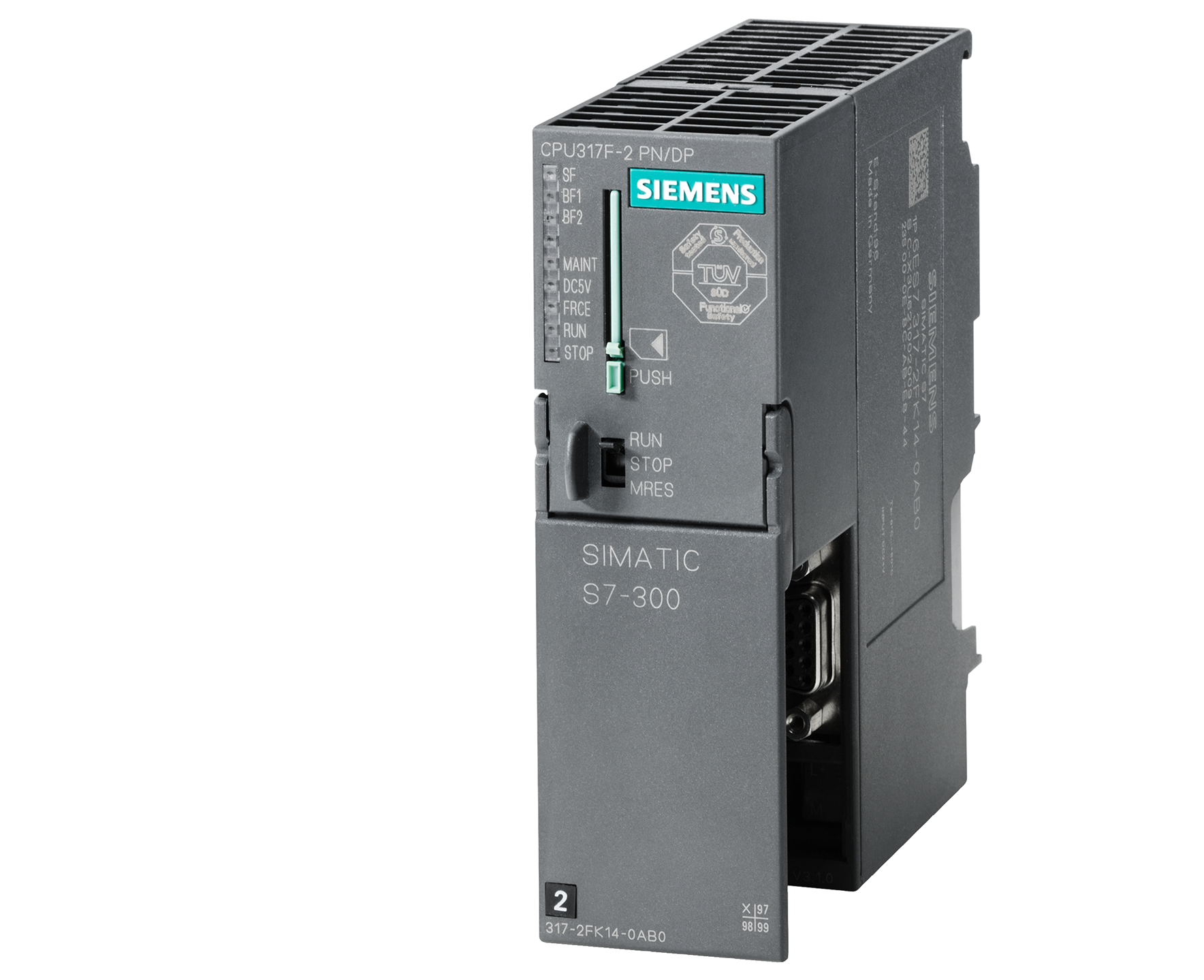

• Модуль центрального процессора (CPU). В зависимости от степени сложности решаемых задач в программируемом контроллере могут использоваться более 20 типов центральных процессо-
ров.
• Блоки питания (PS) для питания контроллера от сети переменного или постоянного тока.
• Сигнальные модули (SM), предназначенные для ввода и вывода дискретных и аналоговых сигналов, в том числе FailSafe и модули со встроенными Ex-барьерами. Поддерживаются отечественные ГОСТ градуировки термометров сопротивления и термопар.
• Коммуникационные процессоры (CP) – интеллектуальные модули, выполняющие автономную обработку коммуникационных задач в промышленных сетях AS-Interface, PROFIBUS, Industrial thernet, PROFINET и системах PtP связи. Применение загружаемых драйверов для CP 341 позволяет расширить коммуникационные возможности контроллера поддержкой обмена данными в сетях MODBUS RTU и Data Highway. Для организации модемной связи в составе S7-300 могут использоваться коммуникационные модули семейства SINAUT ST7.
• Функциональные модули (FM) – интеллектуальные модули, оснащенные встроенным микропроцессором и способные выполнять задачи автоматического регулирования, взвешивания, позиционирования, скоростного счета, управления перемещением и т.д. Целый ряд функциональных модулей способен продолжать выполнение возложенных на них задач даже в случае остановки
центрального процессора.

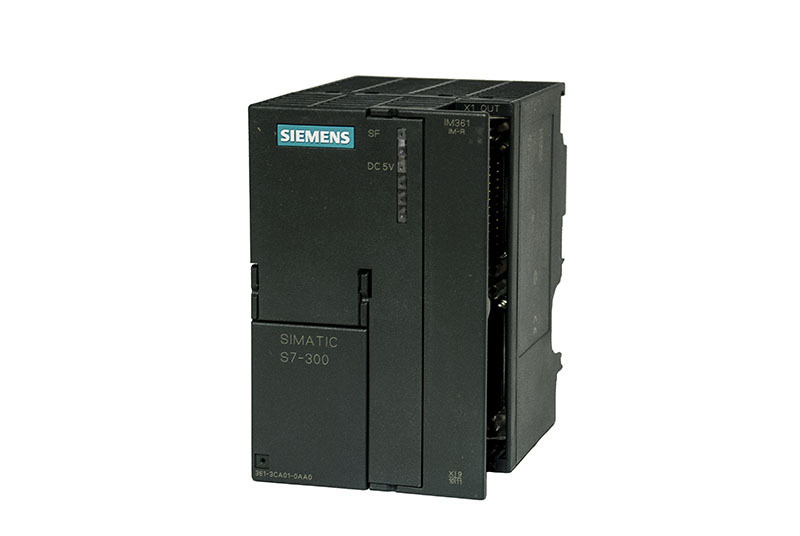

• Интерфейсные модули (IM) для подключения стоек расширения к базовому блоку контроллера, что позволяет использовать в системе локального ввода-вывода до 32 модулей различного на-
значения. Модули IM 365 позволяют создавать 2-, модули IM 360 и IM 361 – 2-, 3- и 4-рядные конфигурации.
Конструкция контроллера отличается высокой гибкостью и удоством обслуживания:
• Все модули устанавливаются на профильную шину S7-300 и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется с помощью шинных соединителей (входят в комплект поставки каждого модуля), устанавливаемых на тыльную часть корпуса.
• Произвольный порядок размещения модулей в монтажных стойках. Фиксированные посадочные места занимают только модули PS, CPU и IM. Наличие съемных фронтальных соединителей (за-
казываются отдельно), позволяющих производить быструю замену модулей без демонтажа их внешних цепей и упрощающих выполнение операций подключения внешних цепей модулей. Механическое кодирование фронтальных соединителей исключает возможность возникновения ошибок при замене модулей.

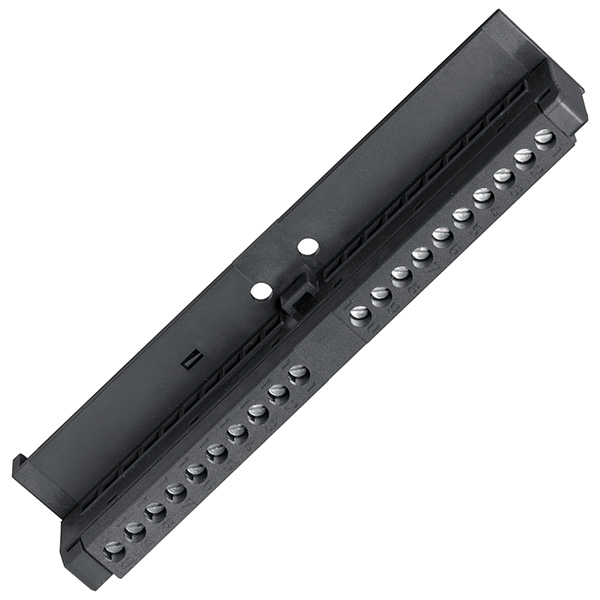

• Применение гибких и модульных соединителей TOP Connect, существенно упрощающих выполнение монтажных работ и снижающих время их выполнения
ООО «ЮгПромАвтоматика» имеет собственный склад Siemens Ростов-на-Дону


Документация:

SIMATIC S7-300 – универсальные программируемые контроллеры (обзор) . pdf (рус., 3,6 mb)

Описание серии контроллеров Siemens SIMATIC S7-300 ч.1 .pdf (рус., 2,2 mb)

Описание серии контроллеров Siemens SIMATIC S7-300 ч.2 .pdf (рус., 2,4 mb)

Комплексная интегрированная автоматизация Siemens (информация по продуктам 2014 г.) .pdf (рус., 17,7 mb)

SIMATIC WinCC V13 – пакет программ ЧМИ (информация по продуктам 2014 г.) .pdf (рус., 3,7 mb)


Комплектующие Siemens в г. Ростов-на-Дону в наличии и под заказ

Программируемые контроллеры Siemens SIMATIC S7-300

Контроллер Siemens SIMATIC S7-300 — это модульный программируемый контроллер, предназначенный для построения систем автоматизации низкой и средней степени сложности.

Модульная конструкция контроллера Siemens SIMATIC S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения рентабельных решений для построения систем автоматического управления в различных областях промышленного производства.

Эффективному применению контроллеров Siemens SIMATIC S7-300 способствует: возможность использования нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей, и коммуникационных процессоров.

Контроллеры Siemens SIMATIC S7-300 имеют модульную конструкцию и могут включать в свой состав:

Модуль центрального процессора (CPU). В зависимости от степени сложности решаемой задачи в контроллерах Siemens могут быть использованы различные типы центральных процессоров, отличающихся производительностью, объемом памяти, наличием или отсутствием встроенных входов-выходов и специальных функций, количеством и видом встроенных коммуникационных интерфейсов и т.д.

Модули блоков питания (PS), обеспечивающие возможность питания контроллера от сети переменного тока напряжением 120/230В или от источника постоянного тока напряжением 24/48/60/110В.

Сигнальные модули (SM), предназначенные для ввода-вывода дискретных и аналоговых сигналов с различными электрическими и временными параметрами.

Коммуникационные процессоры (CP) для подключения к сетям PROFIBUS, Industrial Ethernet, AS-Interface или организации связи по PtP (point to point) интерфейсу.

Функциональные модули (FM), способные самостоятельно решать задачи автоматического регулирования, позиционирования, обработки сигналов. Функциональные модули снабжены встроенным микропроцессором и способны выполнять возложенные на них функции даже в случае отказа центрального процессора ПЛК.

Интерфейсные модули (IM), обеспечивающие возможность подключения к базовому блоку (стойка с CPU) стоек расширения ввода-вывода. Контроллеры Siemens SIMATIC S7-300 позволяют использовать в своем составе до 32 сигнальных и функциональных модулей, а также коммуникационных процессоров, распределенных по 4 монтажным стойкам. Все модули работают с естественным охлаждением.

Области применения контроллеров Siemens SIMATIC S7-300/ S7-300C охватывают:
Автоматизацию машин специального назначения.
Автоматизацию текстильных машин.
Автоматизацию упаковочных машин.
Автоматизацию машиностроительного оборудования.
Автоматизацию оборудования для производства технических средств управления и электротехнической аппаратуры.
Построение систем автоматического регулирования и позиционирования.
Автоматизированные измерительные установки и другие.

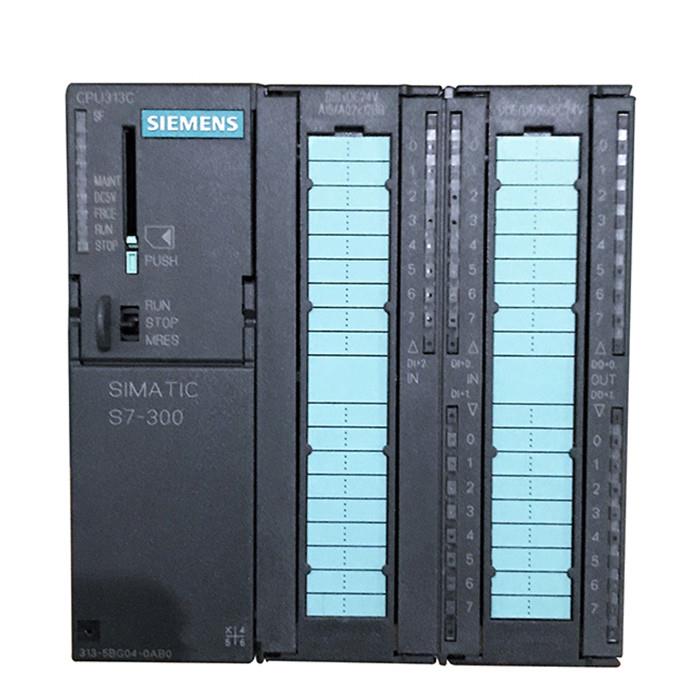

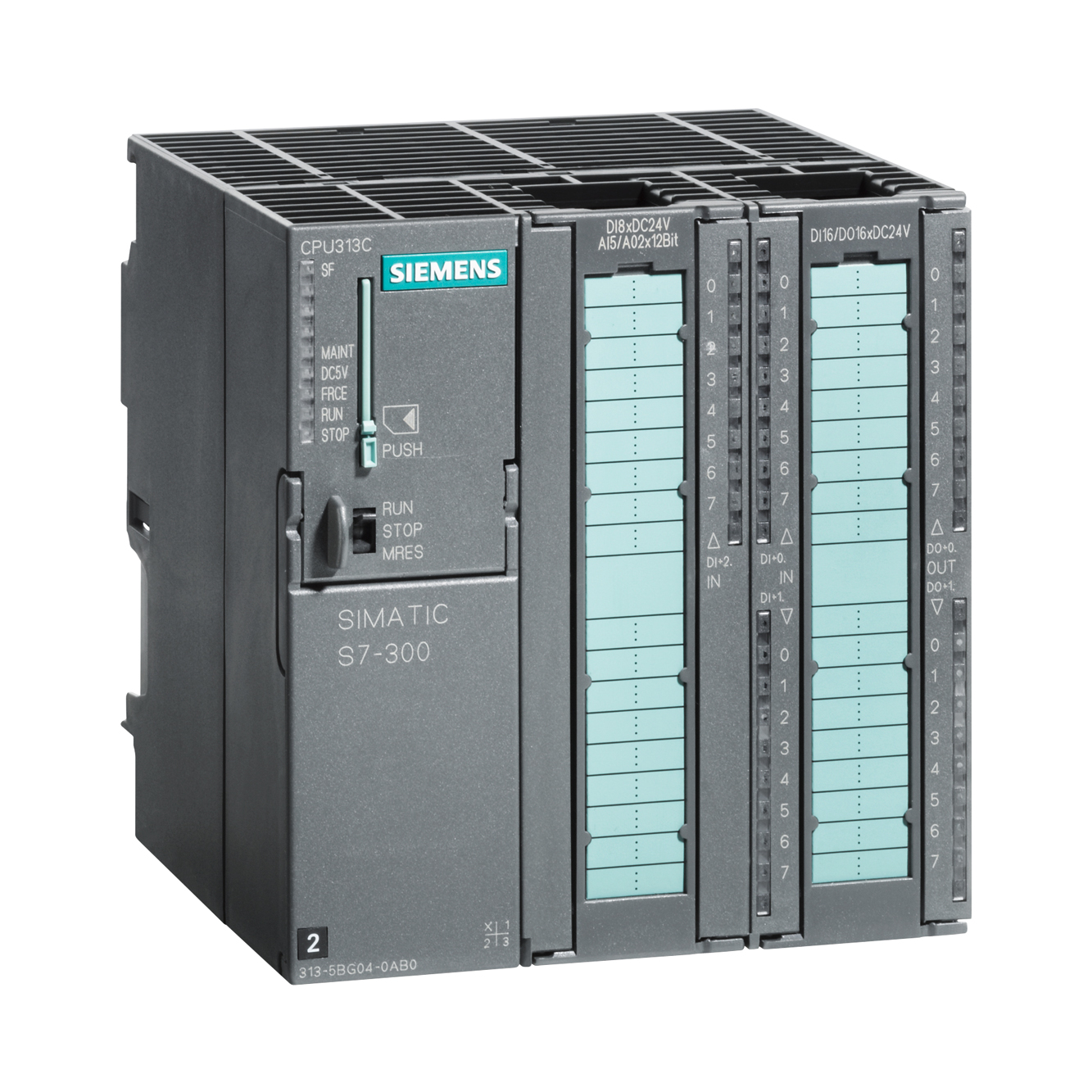

Центральные процессоры S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллер Siemens SIMATIC S7-300 Outdoor является идеальным изделием для эксплуатации в тяжелых промышленных условиях, отличающихся сильным воздействием вибрации и тряски, повышенной влажности, широким диапазоном рабочих температур. Он способен управлять работой:
Светофоров.
Систем управления движением.
Очистных сооружений.
Холодильных установок.
Специальными транспортными средствами.
Подвижным составом.
Строительными машинами и т.д.

Программируемые контроллеры Siemens SIMATIC S7-300F, в сочетании со станциями распределенного ввода-вывода SIMATIC ET 200S PROFIsafe и SIMATIC ET 200M, оснащенными F-модулями, позволяют создавать распределенные системы безопасного управления (F-системы), в которых возникновение аварийных ситуаций не создает опасности для жизни обслуживающего персонала и угрозы для окружающей природной среды. На основе распределенных структур могут создаваться системы безопасного управления, отвечающие требованиям безопасности уровней SIL 1 … SIL 3 стандартов IEC/EN 61508, а также категорий 1 … 4 стандарта EN 954-1. Системы безопасного управления применяются:
В автомобильной промышленности.
В машиностроении и станкостроении.
Для управления конвейерами.
В обрабатывающей промышленности.
В системах управления пассажирским транспортом.
В системах материально-технического обеспечения и т.д.

Сертификаты и одобрения
Контроллер Siemens SIMATIC S7-300 отвечают требованиям национальных и международных стандартов и норм, включая:
DIN
Сертификат UL
Сертификат CSA
FM, класс 1, группы A, B, C и D (температурная группа T4, до 135?C)
Cертификат Госстандарта России № РОСС DE.АЯ46.B43188 на соответствие требованиям ГОСТ Р 50377-92, ГОСТ 28244-89 и ГОСТ 29216-91, а также сертификат Госстандарта России № 1307 о регистрации контроллеров S7-300 в Государственном реестре средств измерений № 15772-96.
Метрологический сертификат Госстандарта России DE.C.34.004.A № 11994.
Кроме того, контроллер Siemens SIMATIC S7-300 имеет целый ряд морских сертификатов:
Российского морского регистра судоходства
ABS (American Bureau of Shipping)
BV (Bureau Veritas of Shipping)
DNV (Det Norske Veritas)
German Lloyd of Shipping
Lloyd Register of Shipping
Polski Rejestr Statkov (PRS) Shipping
Registro Italiano Navale (RINA) Shipping.

О компании и продукции Siemens

Контроллеры S7-300, S7-400. Основной уровень

Данный курс фокусируется на процессах промышленной автоматизации с использованием программируемых логических контроллеров. Материал, представленный в рамках курса, позволит Вам разрабатывать собственные решения для промышленной автоматизации.

Целевая аудитория:
 обслуживающий персонал КИПиА и операторы контроллеров Siemens.

Основные темы курса
  • Обзор систем автоматизации S7, конфигурирование и параметрирование S7
  • Сеть MPI, PROFIBUS-DP, Industrial Ethernet, монтаж, конфигурирование
  • Редактор STL
  • Инструкции, зависимые от слова состояния: слово состояния, переходы, циклы, завершение блока
  • Инструкции с аккумулятором: операции с одним или несколькими аккумуляторами
  • Арифметика с плавающей точкой: формат числа с плавающей точкой, функции для вещественных чисел
  • Структурные типы данных: строки, массивы, дата и время, указатель
  • Адресные регистры и косвенная адресация: прямая косвенная адресация, адресация через память, использование адресных регистров
  • Системные функции: работа с блоками, контроль программы, управление часами, манипулирование прерываниями, работа с системной информацией, IEC функции
  • Конфигурирование гомогенных соединений: методы коммуникации, глобальные данные, системные функции связи.

Участники
  • Смогут разрабатывать системы дискретного управления приводами на базе PLC Siemens S7-300/400
  • Смогут составлять и отлаживать управляющие программы на языке STL, а также изменять и дополнять программы, написанные другими
  • Смогут находить и устранять ошибки в программах
  • Смогут определить причины остановки машин и механизмов, управляемых ПЛК
  • Смогут осуществлять конфигурирование и диагностику оборудования
  • Смогут конфигурировать сети MPI, PROFIBUS-DP, Industrial Ethernet


Начальная подготовка:
 знакомство с контроллерами SIMATIC S7-300/400 и программным обеспечением STEP 7 в объеме курса
PLC211, Программируемые контроллеры Siemens S7-300, S7-400. Базовый уровень.


Продолжительность: 4 дня.

Обзор программируемых контроллеров Siemens Simatic S7

Программируемые логические контроллеры Siemens Simatic это эффективное средство автоматизации всех отраслей промышленности, объединяющей программные и аппаратные компоненты. Преимуществами контроллеров Сименс Симатик является модульная конструкция, простота обслуживания, наличие функциональных модулей ввода-вывода дискретных и аналоговых сигналов, и многофункциональность возможность программирования под конкретные задачи и условия. Контроллеры часто применяют в автоматизированных системах управления, таких как:

  • Технологические установки и машиностроение;
  • Промышленность;
  • Автоматизация машин специального назначения;
  • Системы измерения и сбора данных;
  • Упаковочные машины и линии;
  • Складское хозяйство;
  • Здания;
  • Насосные станции;
  • Конвейерное оборудование;
  • Средства позиционирования и мониторинга.

Контроллеры Simatic S7 являются наиболее востребованными в современной промышленности и представлены контроллерами Siemens Simatic S7-300, S7-400, S7-1200 и S7-1500.

Обзор контроллеров Siemens Simatic S7

Simatic S7-300

Модульный программируемый контроллер SIMATIC S7-300 способен решать задачи автоматизации низкого и среднего уровня сложности. Большой спектр модулей для решения различных производственных задач автоматизации, естественное охлаждение, удобная конструкция, использование распределенных структур ввода-вывода и простое включение в сетевые конфигурации, коммуникационные возможности, огромное количество функций, поддерживаемых операционной системой. SIMATIC S7-300 удобны в эксплуатации и обслуживании, обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленности. Контроллеры поставляются несколькими типами центральных процессоров различной производительности, широкой гаммой модулей ввода-вывода дискретных и аналоговых сигналов, функциональными модулями, что повышает эффективность применения контроллеров Сименс Симатик S7-300

Simatic S7-400

Siemens Simatic S7-400 серия ПЛК для построения систем автоматизации среднего и высокого уровня сложности. Сименс Симатик S7-400 имеет модульную конструкцию и позволяет использовать в своем составе различные модули. Использования нескольких типов центральных процессоров различной производительности способствует эффективному применению контроллеров SIMATIC S7-400. Устройство функционирует в условиях естественного охлаждения, есть возможность применения структур локального и распределенного ввода-вывода. Контроллеры удобны в эксплуатации и обслуживании, и обеспечивают возможность получения оптимальных решений для построения систем автоматического управления в промышленности.

Simatic S7-1200

ПЛК Siemens SIMATIC S7-1200 – это новое семейство микроконтроллеров Siemens для решения самых разных базовых задач в машиностроении и других областях промышленности. Контроллеры SIMATIC S7-1200  имеют модульную структуру и универсальное назначение. В состав системы входят центральные процессоры трех типов. Контроллеры способны работать в режиме реального, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 C. ПЛК Siemens SIMATIC S7-1200 применяются в очистных или насосных сооружениях, системах пожарной безопасности, для управления кондиционированием и освещением, станками в текстильной и металлообрабатывающей промышленности и для выполнения многих других задач.

Simatic S7-1500

Программируемые логические контроллеры  Simatic S7-1500 – это новейшее семейство контроллеров Siemens обладающих отличным набором функций и быстродействием. Цель данных контроллеров — объединить хорошо зарекомендовавшие контроллеры Сименс семейства SIMATIC с самыми современными технологиями в единой, ориентированной на будущее си стеме автоматизации. Инновационный программируемый контроллер SIMATIC S7-1500 является дальнейшим развитием хорошо зарекомендовавших себя программируемых контроллеров SIMATIC S7-300 и S7-400. В операционную систему контроллера встроена поддержка стандартных функций управления перемещением, обмен данными через PROFINET в режиме IRT. В комплекте с системой компания Сименс поставляет единую среду разработки STEP 7 Basic, которая максимально упрощает все этапы разработки и программирования, обновлена интегрированная система диагностических сообщений, но вместе с тем сохранена поддержка функций SIMATIC S7-300/S7-400. В сочетании с преимуществами STEP 7 Professional V12 (TIA Portal) обеспечивается простой и эффективный ввод в эксплуатацию.

Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.

Если вы до сих пор не определились с оборудованием для автоматизации процессов в здании или производстве, настоятельно рекомендуем обратить внимание на контроллеры продукции Siemens. Компании Монада удалось получить почетный статус официального дистрибьютора компании Siemens в Украине, поэтому мы готовы предложить клиентам оригинальное оборудование по доступным ценам.

Оборудование Сименс отвечает международным стандартам качества и безопасности. Чтобы подробнее узнать о контролерах Siemens Simatic, свяжитесь с нашими менеджерами: Тел: (061) 228-57-20.

Simatic S7-300

Линейка контроллеров Simatic S7-300 на данный момент является одной из самых распространенных в России. S7-300 начали появляться в 2000х на российском рынке и быстро обрели популярность, благодаря богатой истории оборудования Siemens в нашей стране и высокому качеству самого оборудования. Сейчас им на смену понемногу приходят уже S7-1500, и в новых проектах редко встретишь 300е. Хотя, иногда, Заказчики просят их использовать, т.к. имеют хороший опыт обслуживания 300х и большой объем ЗИП.


Во многом эти линейки контроллеров S7-300 и S7-1500 схожи и используются для решения задач одного и того же уровня. Первоначально программное обеспечение для S7-300 разрабатывалось в среде классического Step7, а сейчас и для S7-300 и для S7-1500 в среде TIA Portal. Базовым цифровым интерфейсом у S7-300 был Profibus DP, у S7-1500 стал Profinet, но вместе с коммуникационными модулями набор интерфейсов практически идентичен.




Контроллер S7-300, как и S7-1500, имеет модульную архитектуру, благодаря которой легко адаптируется под самые разные задачи в совершенно разных отраслях. Для функционирования ПЛК необходим модуль ЦПУ, модули ввода-вывода сигналов. При необходимости можно поставить коммуникационные модули, а также некоторые специфические модули – вроде модуля тензодатчиков или энкодеров.

С помощью протокола Profibus или Profinet можно строить распределенную систему ввода-вывода на станциях ET200 и речь уже может идти не об автоматизации отдельных единиц оборудования, а об автоматизации целых линий, цехов или даже небольших заводов.


В качестве средств человеко-машинного интерфейса могут использоваться панели оператора или SCADA системы. Благодаря распространенности оборудования Simatic многие сторонние производители систем визуализации по умолчанию имеют драйвера для связи с оборудованием Siemens.

В линейке ЦПУ S7-300 имеется несколько вариантов с очень разной производительностью, что позволяет подбирать решения и для небольших ЛСУ и для серьезных АСУ ТП. Также есть линейка ЦПУ предназначенных для решения задач позиционирования и синхронизации (T-CPU) и линейка F-CPU для систем противоаварийной защиты (ПАЗ).

Смысла перечислять возможные сферы применения нет, так как это все сферы производства и систем жизнеобеспечения. Просто перечислим некоторые проекты, в которых ниши инженеры применяли S7-300:

  • автоматизация цеха по производству черепицы
  • автоматизация установки подготовки топливного газа
  • САУ установки низкотемпературной сепарации попутного нефтяного газа
  • АСУ цеха пропитки роторов и статоров электрических машин
  • автоматизация печей низкотемпературной сушки
  • автоматизация линии упаковки йогуртов
  • автоматизация системы вентиляции
  • автоматизации линии приготовления смеси для конфет

И многие другие системы.


S7-300 создан для решения самых серьезных задач, и выбор именно этого ПЛК не вызывает никаких вопросов у заказчиков. Конечно, для получения высоких результатов, недостаточно только хорошего оборудования. Поэтому «Промышленная Автоматизация» старается в своем штате держать и развивать только специалистов соответствующего инженерного уровня.

Контроллеры Siemens SIMATIC S7-300

Контроллеры Siemens SIMATIC S7-300.

 Siemens SIMATIC S7-300 имеет модульную конструкцию и позволяет использовать в своем составе широкий спектр модулей самого разнообразного назначения. Все модули работают с естественным охлаждением. В зависимости от типа используемого центрального процессора система локального ввода-вывода программируемого контроллера S7-300 может включать в свой состав до 32 модулей. В этом случае все модули контроллера располагаются в одном базовом блоке и стойках расширения, которых может быть не более 3. Контроллеры Siemens S7-300 производятся в трех исполнениях:

  •  Siemens SIMATIC S7-300 стандартного исполнения для эксплуатации в нормальных промышленных условиях.
  •  Siemens SIMATIC S7-300F с встроенными функциями автоматики безопасности  в нормальных  условиях.
  •  Siemens SIPLUS S7-300 для наружной установки и эксплуатации в тяжелых промышленных условиях.

Программируемые контроллеры Siemens SIMATIC S7-300 поддерживают широкий набор функций, позволяющих в максимальной степени упростить процесс разработки программы, ее отладки, снизить затраты на выполнение монтажных и пуско-наладочных работ, а также на обслуживание контроллера в процессе его эксплуатации и отличаются:

  • Времена выполнения команд около 0.1 мкс позволяет использовать контроллер для решения широкого спектра задач автоматизации в различных областях промышленного производства.
  • Поддержка математики с плавающей запятой позволяет поддерживать сложные комплексные алгоритмы цифровой обработки информации.
  • Функции обслуживания человеко-машинного интерфейса встроены в операционную систему контроллера S7-300.    Все операции по обмену данными выполняются автоматически под управлением операционной системы контроллера. Все задачи выполняются с использованием одинаковых символьных имен и общей базы данных.
  • Центральные процессоры оснащены интеллектуальной системой диагностирования, обеспечивающей постоянный контроль и регистрацию отказов и специфичных событий (ошибки таймеров, отказы модулей и т.д.). Сообщения об этих событиях накапливаются в кольцевом буфере и снабжаются метками даты и времени, что позволяет производить дальнейшую обработку этой информации.
  • Парольная защита обеспечивает эффективную защиту программ пользователя от несанкционированного доступа, попыток копирования или модификации программы.

Семейство Siemens SIMATIC S7-300



Расширенные контроллеры SIMATIC (серия S7-300)

Siemens: Расширенные контроллеры SIMATIC (серия S7-300)

Всегда подходящий Контроллер: для заводов или машиностроений, для производства или технологических процессов, для автономных или очень сложных приложений.Siemens предлагает идеальное решение управления для любого приложения — на базе ПЛК или ПК.
Диапазон контроллеров SIMATIC начинается от логических модулей до базовых, расширенных и распределенных контроллеров, вплоть до программных контроллеров.

Контроллеры SIMATIC от Siemens — разумный выбор для вашей задачи автоматизации

Контроллеры SIMATIC от Siemens предоставляют вам контроллеры для экономичных решений автоматизации на всех уровнях производительности — с согласованной функциональностью и стандартизованными интерфейсами, идеально оптимизированными для приложений с требованиями от от простого к сложному.

Помимо лучшей производительности, новое поколение контроллеров обеспечивает преимущество масштабируемости и функциональной согласованности благодаря единообразному проектированию в TIA Portal и лучшим в своем классе решениям с точки зрения безопасности.

Контроллер SIMATIC Обзор системы

Контроллеры SIMATIC предлагают разумный выбор для решения ваших задач автоматизации.

Каждая машина или завод предъявляет индивидуальные требования к производительности системы и сложности приложения.Благодаря широкому ассортименту контроллеров Siemens предлагает идеальное решение для управления для каждого приложения.

Все базовые, расширенные и распределенные контроллеры также доступны в виде отказоустойчивых версий для реализации отказоустойчивых приложений.

Контроллеры SIMATIC и их преимущества

Контроллеры SIMATIC впечатляют своим удобством использования, масштабируемостью и функциональной согласованностью. Выбор обеспечивает оптимальный контроллер для каждого приложения.

Благодаря последовательному проектированию портала TIA, широкий спектр программных и аппаратных функций может эффективно решать любую задачу автоматизации.

Расширенные контроллеры среди контроллеров S7

Расширенные контроллеры особенно подходят для средних и сложных приложений.
Контроллер SIMATIC S7-1500 является долгосрочным преемником контроллеров SIMATIC S7-300 и SIMATIC
S7-400 и стандартом для заводов
завтрашнего дня — он убеждает своей уникальной производительностью, инновационным дизайном и управлением.
Контроллеры SIMATIC S7 ориентированы на будущее, расширяются по модульному принципу, устойчивы к вибрации, не требуют обслуживания, масштабируемы и, конечно же, могут быть настроены в TIA Portal.Они являются идеальным решением для любой задачи автоматизации.

Усовершенствованные контроллеры — с самым мощным на данный момент процессором в мире.

Изюминкой серии усовершенствованных контроллеров является SIMATIC S7-1500. Он сочетает в себе мощность и эффективность для средних и сложных приложений с высокими требованиями к коммуникациям, гибкости и технологическим функциям. Он гарантирует высокую производительность системы и простоту использования, а также представляет собой безопасное вложение в будущее благодаря своему стандартному и отказоустойчивому решению в едином контроллере.

В дополнение к текущему стандарту контроллеров SIMATIC S7-1500, SIMATIC S7-300 и SIMATIC S7-400 также принадлежат к группе расширенных контроллеров.

SIMATIC S7-300: модульный универсальный контроллер для обрабатывающей промышленности

Универсальный контроллер SIMATIC S7-300 специально разработан для инновационных системных решений на производстве, особенно в автомобильной и упаковочной промышленности.
Этот модульный контроллер служит идеальной универсальной системой автоматизации для централизованных и децентрализованных конфигураций.В этот универсальный контроллер можно интегрировать технологии безопасности и управление движением со стандартной системой автоматизации.

Мощный, компактный и экономичный

Универсальный контроллер SIMATIC S7-300 экономит место для установки и отличается модульной конструкцией.
Можно использовать широкий спектр модулей для централизованного расширения системы или создания децентрализованных структур в соответствии с поставленной задачей, что способствует созданию экономичного запаса запасных частей. Благодаря впечатляющему набору инноваций универсальный контроллер SIMATIC S7-300 представляет собой интегрированную систему, которая сэкономит вам дополнительные инвестиции и расходы на обслуживание.

ЦП для каждого приложения

Для настройки контроллера доступен дифференцированный диапазон ЦП с широким диапазоном производительности.
Ассортимент продукции включает 7 стандартных процессоров,
7 компактных процессоров, 5 отказоустойчивых процессоров и 3 технологических процессора.
Доступны центральные процессоры шириной всего 40 мм.

SIMATIC S7-300 является самым продаваемым контроллером среди Totally Integrated Automation.

  • В первую очередь SIMATIC S7-300 используется для инновационных системных решений в технологии производства, особенно для автомобильной промышленности, машиностроения в целом и особенно для специального машиностроения и серийного производства машин (OEM), при переработке пластмасс, упаковочная промышленность, производство продуктов питания и напитков, а также технологические процессы

  • Как универсальная система автоматизации, S7-300 является идеальным решением для приложений, которым требуется гибкая концепция как для центральной, так и для локальной конфигурации

  • Для приложений, которые требуют особой прочности из-за окружающих условий, у нас есть устройства SIPLUS extreme


В частности, в технике отделки S7-300 используется в следующих отраслях:

  • Автомобильная промышленность

  • Общее машиностроение

  • Строительство спецма машины

  • Машиностроение серии, OEM

  • Обработка пластмасс

  • Упаковочная промышленность

  • Производство продуктов питания и напитков

  • Технологические процессы

  • Быстрый подсчет / ярмарки с прямым доступом к оборудованию счетчики

  • Простое позиционирование с прямым управлением преобразователи частоты MICROMASTER статические

  • ПИД-регулирование со встроенным функциональным модулем

  • Благодаря высокой скорости обработки процессоры позволяют сократить время машинного цикла.

  • ЦП S7-300 обеспечивает правильное решение для любого приложения, и клиенты платят только за производительность, фактически необходимую для конкретной задачи

  • S7-300 может быть настроен в модульной конфигурации без потребность в правилах слотов для модулей ввода / вывода

  • Существует широкий спектр модулей, доступных как для централизованной, так и для распределенной конфигурации с ET 200M.

  • Встроенные интерфейсы PROFINET обеспечивают простое объединение контроллеров в сеть и простой обмен данными с уровнем управления операциями.

  • Малая ширина модуля приводит к компактной конструкции контроллера или небольшому шкафу управления.

  • Возможность интеграции мощных ЦП с интерфейсом Industrial Ethernet / PROFINET, интегрированными технологическими функциями или отказоустойчивой конструкцией исключает необходимость дополнительных вложений.

S7-300 позволяет создавать компактные и модульные конфигурации. В дополнение к модулям требуется только DIN-рейка для крепления модулей и привинчивания их на место.
Это обеспечивает прочную конструкцию, совместимую с ЭМС.
Готовую шину объединительной платы можно расширить, просто подключив дополнительные модули и шинные соединители.Разнообразный диапазон S7-300 может также использоваться для центрального расширения или построения распределенных структур с ET 200M; тем самым обеспечивая очень рентабельную транспортировку запчастей.

Если задача автоматизации требует более 8 модулей, центральный контроллер (CC) S7-300 может быть расширен с помощью модулей расширения (EU). До 32 модулей могут использоваться в центральной стойке и до 8 на модуль расширения. . Интерфейсные модули (IM) автономно управляют обменом данными между отдельными стойками.В случае растений, охватывающих большие площади, CC / EU также могут быть установлены на больших расстояниях друг от друга (до 10 м).

В одноуровневой конфигурации это приводит к максимальной конфигурации 256 операций ввода-вывода, а в многоуровневых конфигурациях — до 1024 операций ввода-вывода. В распределенных конфигурациях с PROFIBUS DP возможно 65536 подключений ввода / вывода (до 125 станций, например, ET 200M через IM 153). Слоты имеют произвольную адресацию, то есть правила для слотов отсутствуют.

Обширный диапазон модулей S7-300 также используется в решениях распределенной автоматизации.
Система ввода-вывода ET 200M, имеющая ту же конструкцию, что и S7-300, может подключаться через интерфейсные модули не только к PROFIBUS, но и к PROFINET.



SIEMNES S7-300 PLC Программируемый логический контроллер SIMATIC S7-300

SIMATIC S7-300 SIEMENS PLC

SIMATIC S7-300 универсальный контроллер для промышленного производства

AoteWell Automation имеет большие запасы Siemens S7-300 на складе, если вы заинтересованы, свяжитесь со мной.

Универсальный контроллер SIMATIC S7-300 специально разработан для инновационных системных решений в производстве, особенно в автомобильной и упаковочной промышленности. Этот модульный контроллер служит идеальной универсальной системой автоматизации для централизованных и децентрализованных конфигураций. В этот универсальный контроллер можно интегрировать технологии безопасности и управление движением со стандартной системой автоматизации.

Модульные контроллеры для инновационных системных решений в обрабатывающей промышленности
SIMATIC S7-300 был разработан для инновационных системных решений с акцентом на производственную инженерию, и как универсальная система автоматизации представляет собой оптимальное решение для приложений в централизованные и распределенные конфигурации:
Ассортимент продукции включает 7 стандартных ЦП ПЛК S7-300, 6 компактных ЦП, 6 отказоустойчивых ЦП и 2 ЦП ПЛК Siemens.

Характеристика

Возможность интеграции мощных ЦП с интерфейсом Industrial Ethernet / PROFINET, интегрированными технологическими функциями или отказоустойчивой конструкцией исключает необходимость дополнительных инвестиций.
S7-300 может быть настроен в модульной конфигурации без необходимости в правилах слотов для модулей ввода / вывода. Доступен широкий спектр модулей как для централизованной, так и для распределенной конфигурации с ET 200M.
Карта микропамяти в качестве памяти данных и программ делает резервную батарею ненужной и, как следствие, частью затрат на техническое обслуживание.Кроме того, связанный проект, включая символы и комментарии, может быть сохранен на этой карте памяти для облегчения обращения в службу поддержки.
Карта микропамяти также позволяет выполнять простые обновления программ или прошивки. Карту микропамяти можно использовать во время работы для хранения данных и доступа к ним, например для архивирования измеренных значений или обработки рецептов.
Помимо стандартной автоматизации, в SIMATIC S7-300 могут быть интегрированы технологии безопасности и управление движением.
Многие из компонентов SIEMENS S7-300 также доступны в версии SIPLUS для внешних условий окружающей среды, например. грамм. расширенный температурный диапазон (-25… + 60 ° C) и для использования в агрессивной атмосфере / конденсации.

приложение

  • В первую очередь SIMATIC S7-300 используется для инновационных системных решений в производственной технологии, особенно для автомобильной промышленности, машиностроения в целом и особенно для специального машиностроения и серийного производства машин (OEM), в производстве пластмасс. переработка, упаковка, производство продуктов питания и напитков, а также технологические процессы
  • SIMATIC S7-300 является универсальной системой автоматизации идеальным решением для приложений, которым требуется гибкая концепция как для центральной, так и для локальной конфигурации
  • Для приложений, которые требуется особая надежность из-за окружающих условий, у нас есть экстремальные устройства SIPLUS

Покупайте ПЛК Siemens, Simatic S7-300 у AoteWell Siemens Agents, самый большой инвентарь и лучшая цена, самая быстрая доставка, Лучший контроллер в мире, лучший Стоимость- S7-300 PLC

Siemens S7-300 — Демонстрация продукта

Siemens Линия контроллеров SIMATIC включает впечатляющее портфолио, разработанное для широкого спектра требований автоматизации. Серия SIMATIC состоит из базовых, расширенных, распределенных и программных контроллеров, которые обеспечивают масштабируемость в зависимости от ситуации. Их интеграция с порталом Totally Integrated Automation (TIA) Siemen только увеличивает легкость разработки решений автоматизации.

Универсальный контроллер SIMATIC S7-300 имеет модульную конструкцию и подходит для множества приложений за счет модернизации модулей.

Ассортимент модулей включает:

  • ЦП для различных требований к производительности
  • Сигнальные модули для цифровых или аналоговых входов / выходов
  • Функциональные модули для различных технологических функций
  • Коммуникационные процессоры для обработки бортовых сетей
  • Модули питания нагрузки по потребности

Все контроллеры S7-300 содержатся в корпусах с классом защиты IP20 и полностью работают без вентиляторов.Межсетевое взаимодействие является одним из краеугольных камней технологии SIMATIC, поэтому сетевое соединение нескольких S7-300 широко поддерживается с помощью кабелей PROFIBUS.

SIMATIC S7-300 обладает следующими характеристиками:

Эффективное проектирование

Полная интеграция контроллеров SIMATIC обеспечивает согласованность и согласованность в системе. Это обеспечивает единообразную философию работы и простоту использования универсальных функций.

Надежная диагностика

Встроенная система диагностики сокращает время ввода в эксплуатацию.Неисправности отображаются на веб-сервере, а также на человеко-машинном интерфейсе для легкого и своевременного устранения.

Инновационный дизайн

Модульная конструкция позволяет расширять возможности в кратчайшие сроки и без необходимости изменения всей инфраструктуры.

Интегрированная технология

Сложные функции, такие как задачи подсчета и измерения, управления движением и т. Д., Доступны в технологических процессорах SIMATIC.

Безопасность и защита

Компания «Сименс» понимает ценность информации своих клиентов и поэтому внедрила комплексную систему защиты от копирования и манипулирования конфиденциальными данными.

SIMATIC S7-300 доступен в трех версиях: обычная, F и внешняя. Обычный хорошо подходит для низких и средних показателей и выполняет все ожидаемые от него задачи. S7-300F был разработан для отказоустойчивых систем автоматизации с отказобезопасными модулями, где надежность имеет первостепенное значение. Наконец, S7-300 Outdoor, который лучше всего подходит для работы в условиях окружающей среды. Контроллер имеет расширенную механическую защиту и идеально подходит для использования в горнодобывающей, химической, нефтегазовой и т. Д.

Испытательный стенд ACD

Требования клиентов могут сильно различаться, и некоторым может быть сложно установить продукты без надлежащего руководства. Таким образом, Advanced Controls & Distribution предлагает демонстрационный блок , который поможет вам разобраться во всех тонкостях SIMATIC S7-300.

Хотите узнать больше о SIMATIC S7-300? Запросите демо-версию сегодня!

Вам также может быть интересно прочитать:

% PDF-1. 3 % 2781 0 объект > эндобдж xref 2781 305 0000000016 00000 н. 0000006456 00000 н. 0000006604 00000 н. 0000011326 00000 п. 0000011523 00000 п. 0000011610 00000 п. 0000011698 00000 п. 0000011831 00000 п. 0000011915 00000 п. 0000011999 00000 н. 0000012109 00000 п. 0000012181 00000 п. 0000012335 00000 п. 0000012402 00000 п. 0000012546 00000 п. 0000012673 00000 п. 0000012871 00000 п. 0000012938 00000 п. 0000013042 00000 п. 0000013197 00000 п. 0000013353 00000 п. 0000013420 00000 п. 0000013523 00000 п. 0000013666 00000 п. 0000013824 00000 п. 0000013891 00000 п. 0000013994 00000 п. 0000014151 00000 п. 0000014306 00000 п. 0000014372 00000 п. 0000014469 00000 п. 0000014572 00000 п. 0000014723 00000 п. 0000014789 00000 п. 0000014882 00000 п. 0000014994 00000 п. 0000015151 00000 п. 0000015217 00000 п. 0000015316 00000 п. 0000015421 00000 п. 0000015578 00000 п. 0000015644 00000 п. 0000015747 00000 п. 0000015900 00000 п. 0000016061 00000 п. 0000016127 00000 п. 0000016214 00000 п. 0000016370 00000 п. 0000016436 00000 п. 0000016560 00000 п. 0000016673 00000 п. 0000016781 00000 п. 0000016847 00000 п. 0000016954 00000 п. 0000017020 00000 п. 0000017084 00000 п. 0000017150 00000 п. 0000017216 00000 п. 0000017282 00000 п. 0000017422 00000 п. 0000017488 00000 п. 0000017611 00000 п. 0000017716 00000 п. 0000017782 00000 п. 0000017901 00000 п. 0000017967 00000 п. 0000018091 00000 п. 0000018157 00000 п. 0000018273 00000 п. 0000018339 00000 п. 0000018451 00000 п. 0000018517 00000 п. 0000018583 00000 п. 0000018785 00000 п. 0000018851 00000 п. 0000018994 00000 п. 0000019060 00000 п. 0000019192 00000 п. 0000019300 00000 п. 0000019366 00000 п. 0000019480 00000 п. 0000019546 00000 п. 0000019685 00000 п. 0000019751 00000 п. 0000019941 00000 п. 0000020007 00000 п. 0000020166 00000 п. 0000020232 00000 п. 0000020298 00000 п. 0000020440 00000 п. 0000020506 00000 п. 0000020652 00000 п. 0000020718 00000 п. 0000020863 00000 п. 0000020929 00000 п. 0000021052 00000 п. 0000021118 00000 п. 0000021227 00000 н. 0000021293 00000 п. 0000021359 00000 п. 0000021425 00000 п. 0000021567 00000 п. 0000021633 00000 п. 0000021764 00000 н. 0000021830 00000 п. 0000021896 00000 п. 0000021962 00000 п. 0000022125 00000 п. 0000022191 00000 п. 0000022319 00000 п. 0000022385 00000 п. 0000022528 00000 п. 0000022594 00000 п. 0000022721 00000 п. 0000022787 00000 п. 0000022933 00000 п. 0000022999 00000 н. 0000023153 00000 п. 0000023219 00000 п. 0000023375 00000 п. 0000023441 00000 п. 0000023507 00000 п. 0000023573 00000 п. 0000023717 00000 п. 0000023783 00000 п. 0000023912 00000 п. 0000023978 00000 п. 0000024116 00000 п. 0000024182 00000 п. 0000024320 00000 п. 0000024386 00000 п. 0000024452 00000 п. 0000024518 00000 п. 0000024686 00000 п. 0000024752 00000 п. 0000024867 00000 п. 0000024976 00000 п. 0000025043 00000 п. 0000025182 00000 п. 0000025249 00000 п. 0000025389 00000 п. 0000025455 00000 п. 0000025521 00000 п. 0000025682 00000 п. 0000025748 00000 п. 0000025855 00000 п. 0000025976 00000 п. 0000026042 00000 п. 0000026172 00000 п. 0000026238 00000 п. 0000026364 00000 п. 0000026430 00000 н. 0000026552 00000 п. 0000026618 00000 п. 0000026684 00000 п. 0000026837 00000 п. 0000026903 00000 п. 0000027034 00000 п. 0000027100 00000 н. 0000027226 00000 п. 0000027292 00000 н. 0000027358 00000 п. 0000027424 00000 н. 0000027605 00000 п. 0000027672 00000 н. 0000027793 00000 п. 0000027860 00000 н. 0000027993 00000 н. 0000028060 00000 п. 0000028187 00000 п. 0000028254 00000 п. 0000028321 00000 п. 0000028388 00000 п. 0000028513 00000 п. 0000028580 00000 п. 0000028716 00000 п. 0000028841 00000 п. 0000028908 00000 п. 0000029042 00000 н. 0000029109 00000 п. 0000029260 00000 п. 0000029327 00000 п. 0000029394 00000 п. 0000029529 00000 п. 0000029596 00000 п. 0000029721 00000 п. 0000029788 00000 п. 0000029920 00000 н. 0000029987 00000 н. 0000030054 00000 п. 0000030121 00000 п. 0000030300 00000 п. 0000030367 00000 п. 0000030563 00000 п. 0000030630 00000 п. 0000030728 00000 п. 0000030890 00000 н. 0000030957 00000 п. 0000031126 00000 п. 0000031193 00000 п. 0000031387 00000 п. 0000031454 00000 п. 0000031630 00000 н. 0000031697 00000 п. 0000031840 00000 п. 0000031907 00000 п. 0000031974 00000 п. 0000032041 00000 п. 0000032204 00000 п. 0000032316 00000 п. 0000032383 00000 п. 0000032520 00000 н. 0000032587 00000 н. 0000032714 00000 п. 0000032781 00000 п. 0000032907 00000 н. 0000032974 00000 п. 0000033123 00000 п. 0000033190 00000 п. 0000033331 00000 п. 0000033398 00000 п. 0000033538 00000 п. 0000033605 00000 п. 0000033672 00000 п. 0000033739 00000 п. 0000033864 00000 п. 0000033931 00000 п. 0000034031 00000 п. 0000034103 00000 п. 0000034203 00000 п. 0000034275 00000 п. 0000034375 00000 п. 0000034447 00000 п. 0000034519 00000 п. 0000034619 00000 п. 0000034719 00000 п. 0000034791 00000 п. 0000034863 00000 п. 0000034963 00000 п. 0000035063 00000 п. 0000035135 00000 п. 0000035235 00000 п. 0000035307 00000 п. 0000035407 00000 п. 0000035479 00000 п. 0000035579 00000 п. 0000035651 00000 п. 0000035751 00000 п. 0000035823 00000 п. 0000035923 00000 п. 0000035995 00000 п. 0000036067 00000 п. 0000036167 00000 п. 0000036239 00000 п. 0000036339 00000 п. 0000036439 00000 п. 0000036511 00000 п. 0000036611 00000 п. 0000036683 00000 п. 0000036783 00000 п. 0000036855 00000 п. 0000036927 00000 н. 0000037027 00000 п. 0000037127 00000 п. 0000037199 00000 п. 0000037271 00000 п. 0000037343 00000 п. 0000037415 00000 п. 0000037566 00000 п. 0000037702 00000 п. 0000037838 00000 п. 0000037974 00000 п. 0000038110 00000 п. 0000038246 00000 п. 0000038382 00000 п. 0000038518 00000 п. 0000038654 00000 п. 0000038790 00000 п. 0000038926 00000 п. 0000039062 00000 н. 0000039198 00000 п. 0000039334 00000 п. 0000039470 00000 п. 0000039594 00000 п. 0000041717 00000 п. 0000042531 00000 п. 0000042743 00000 п. 0000042966 00000 п. 0000043589 00000 п. 0000043669 00000 п. 0000043738 00000 п. 0000043809 00000 п. 0000043880 00000 п. 0000043951 00000 п. 0000044022 00000 п. 0000044093 00000 п. 0000044164 00000 п. 0000044235 00000 п. 0000044306 00000 п. 0000044378 00000 п. 0000044450 00000 п. 0000044522 00000 п. 0000044594 00000 п. 0000006678 00000 н. 0000011302 00000 п. трейлер ] >> startxref 0 %% EOF 2782 0 объект > эндобдж 2783 0 объект > эндобдж 3084 0 объект > транслировать HV {PSW7 BpDjmy $ E [Y ## esYeZ5aM, `@ ݉ iY «) ú: ΞE = d2 {| ΅ Ad? 0͐ / rB.ɷ # JS kaj / sz \ XCb rt_aTy% @ a% + $ baBte2UȅaAWyqkLiU & AqD «8F» s ~ ypvzK`; o6 瘫

Siemens 6ES7614-1AH03-0AB3 S7-300 CPU614 Контроллер, MPI, 128 КБ

00
00
Обзор Siemens 6ES7614-1AH03-0AB3 S7-300 CPU614 Контроллер, MPI, 128 КБ
Производитель Номер детали:
Производитель: Сименс
Описание: Siemens 6ES7614-1AH03-0AB3 SIMATIC S7-300 CPU614 Контроллер, MPI, 128 КБ памяти
Полное описание: Siemens 6ES7 614-1AH03-0AB3 SIMATIC S7-300 Компактный контроллер со специальным ЦП 614 с 1 интерфейсом RS-485 (MPI), 128 Кбайт памяти для пользовательских программ и данных, без встроенного ввода-вывода, встроенный источник питания 24 В постоянного тока
UPC / GTIN: 4025515062493
Статус: Текущий продукт
Наличие:
0 в наличии 3 доступно для предварительного заказа
Дата отгрузки:
Отправлено в течение 5 рабочих дней
Розничная цена: 8 997 долл. США.00
Цена для вас: 1847,00 долл. США

Уязвимости ПЛК Siemens S7-300 / 400 (обновление E)

1. КРАТКИЙ ОБЗОР

  • CVSS v3 7.5
  • ВНИМАНИЕ: Можно использовать удаленно / низкий уровень квалификации для эксплуатации
  • Производитель: Siemens
  • Оборудование: SIMATIC S7-300 и SIMATIC S7-400
  • Уязвимости: Раскрытие информации, неправильная проверка ввода

2.ОБНОВЛЕНИЕ ИНФОРМАЦИИ

Это обновленное информационное сообщение является продолжением информационного сообщения ICSA-16-348-05 SIEMENS S7-300 / 400 PLC Vulnerabilities (Обновление D), которое было опубликовано 25 января 2018 г. на веб-странице ICS на сайте us-cert. губ.

3. ОЦЕНКА РИСКА

Успешное использование этих уязвимостей может привести к отказу в обслуживании или раскрытию учетных данных.

4. ТЕХНИЧЕСКИЕ ДАННЫЕ

4.1 ЗАТРАГИВАЕМЫЕ ПРОДУКТЫ

Затронуты следующие продукты:

——— Начать обновление E Часть 1 из 1 ———

  • Семейство процессоров SIMATIC S7-300 (вкл.соответствующие процессоры ET200 и варианты SIPLUS) все версии
  • SIMATIC S7-400 PN / DP V6 и ниже семейства ЦП (включая варианты SIPLUS) все версии
  • Семейство ЦП SIMATIC S7-400 PN / DP V7 (включая варианты SIPLUS) все версии
  • Семейство ЦП SIMATIC S7-410 V8 (включая варианты SIPLUS) все версии (затронуто только CVE-2016-9159)

4.2 ОБЗОР УЯЗВИМОСТИ

4.2.1 ИНФОРМАЦИОННОЕ ВОЗДЕЙСТВИЕ CWE-200

Злоумышленник с сетевым доступом к порту 102 / TCP (ISO-TSAP) или через Profibus может получить учетные данные от ПЛК, если на затронутых устройствах настроен уровень защиты 2.

Этой уязвимости назначено

CVE-2016-9159. Был присвоен базовый балл CVSS v3 7,5; строка вектора CVSS имеет вид (AV: N / AC: L / PR: N / UI: N / S: U / C: H / I: N / A: N).

4.2.2 НЕПРАВИЛЬНАЯ ПРОВЕРКА ВВОДА CWE-20

Специально созданные пакеты, отправленные на порт 80 / TCP, могут привести к переходу затронутых устройств в режим неисправности. Для восстановления системы требуется холодный перезапуск.

Этой уязвимости присвоено

CVE-2016-9158. Базовый балл CVSS v3 — 7.Присвоено 5; строка вектора CVSS имеет вид (AV: N / AC: L / PR: N / UI: N / S: U / C: H / I: N / A: N).

——— Конец обновления E Часть 1 из 1 ———

4.3 ИСТОРИЯ ВОПРОСА

  • ОСНОВНЫЕ СЕКТОРЫ ИНФРАСТРУКТУРЫ: Химическая промышленность, энергетика, продовольствие и сельское хозяйство, а также системы водоснабжения и водоотведения
  • СТРАН / РАЙОНОВ РАЗВЕРТЫВАНИЯ: По всему миру
  • ГОЛОВНОЙ ОФИС РАСПОЛОЖЕНИЕ: Германия

4.4 ИССЛЕДОВАТЕЛЬ

Чжу Вэньчжэ из Beijing Acorn Network Technology сообщил об этих уязвимостях в CISA.

5. СМЯГЧЕНИЕ

Компания Siemens предоставляет следующие версии микропрограмм для решения проблемы CVE-2016-9158:

Siemens также рекомендует следующие меры:

  • Деактивировать веб-сервер.
  • Применить защиту от чтения / записи уровня защиты 3.
  • Применить концепцию защиты ячеек.
  • Применяйте стратегии глубокоэшелонированной защиты.
  • Используйте VPN для защиты сетевого обмена данными между ячейками.
  • Для ЦП SIMATIC S7-CPU 410: активируйте защиту полевого интерфейса в PCS 7 V9.0 и используйте CP 443-1 Adv. для связи с ES / OS с целью снижения уязвимости 2 (CVE-2016-9159).

Siemens настоятельно рекомендует пользователям защищать доступ к сети с помощью соответствующих механизмов (например, межсетевых экранов, сегментации, VPN). Компания Siemens также рекомендует пользователям настраивать операционную среду в соответствии с Руководством Siemens по промышленной безопасности.

Для получения дополнительных сведений об этих уязвимостях и более подробных инструкций по их устранению см. Рекомендации по безопасности Siemens SSA-731239.

CISA рекомендует пользователям принимать защитные меры, чтобы минимизировать риск использования этой уязвимости. В частности, пользователям следует:

  • Сведите к минимуму воздействие сети на все устройства и / или системы системы управления и убедитесь, что они недоступны из Интернета.
  • Найдите сети систем управления и удаленные устройства за межсетевыми экранами и изолируйте их от бизнес-сети.
  • Когда требуется удаленный доступ, используйте безопасные методы, такие как виртуальные частные сети (VPN), учитывая, что VPN могут иметь уязвимости и должны быть обновлены до самой последней доступной версии.Также помните, что безопасность VPN зависит от уровня безопасности подключенных устройств.

CISA напоминает организациям о необходимости проведения надлежащего анализа воздействия и оценки рисков перед развертыванием защитных мер.

CISA также предоставляет раздел с рекомендациями по обеспечению безопасности систем управления на веб-странице ICS по адресу us-cert. gov. Несколько рекомендуемых практик доступны для чтения и загрузки, в том числе «Улучшение кибербезопасности промышленных систем управления с помощью стратегий глубокой защиты».

Дополнительные рекомендации по снижению рисков и рекомендуемые методы общедоступны на веб-странице ICS по адресу us-cert.gov в Техническом информационном документе ICS-TIP-12-146-01B — Целевое обнаружение кибернетических атак и стратегии предотвращения.

Организации, наблюдающие за любой подозрительной злонамеренной деятельностью, должны следовать установленным внутренним процедурам и сообщать о своих выводах в CISA для отслеживания и сопоставления с другими инцидентами.

Нет известных общедоступных эксплойтов, специально предназначенных для этих уязвимостей.

CISA постоянно стремится улучшать свои продукты и услуги. Вы можете помочь, выбрав одну из ссылок ниже, чтобы оставить отзыв об этом продукте.

24 Программируемый логический контроллер Siemens Simatic S7 300,

24 Программируемый логический контроллер Siemens Simatic S7 300, | ID: 17154422573

Спецификация продукта

Тип выхода Цифровой
Коммуникационный порт 24
Тип монтажа DIN-рейка
Использование / применение Промышленное
Количество входов 14 цифр
Страна происхождения Сделано в Индии
Марка Siemens
Напряжение 24 В постоянного тока
Выходной ток 500 мА

Описание продукта

Подробности :

Simatic S7 300 был разработан для инновационных системных решений с акцентом на технологии производства, и как универсальная система автоматизации представляет собой оптимальное решение для приложений в централизованных и распределенных конфигурациях

Технические характеристики:

  • Возможность интеграции мощных ЦП с интерфейсом Industrial Ethernet / PROFINET, технологическими функциями или отказоустойчивыми конструкциями в одну систему делает ненужными дополнительные инвестиции
  • S7-300 может быть настроен в модульной конфигурации без необходимости в правилах слотов для Модули ввода / вывода. Существует широкий спектр модулей, доступных как для централизованной, так и для распределенной конфигурации с ET200M
  • . Карта микропамяти в качестве памяти данных и программ устраняет необходимость в резервной батарее, а вместе с ней и в части затрат на техническое обслуживание. Кроме того, связанный проект, включая символы и комментарии, может быть сохранен на этой карте памяти для облегчения обращения в сервисный центр.
  • Карта микропамяти также позволяет выполнять простые обновления программ или микропрограмм без устройства программирования.Карту микропамяти можно использовать во время работы для хранения данных и доступа к ним, например для архивирования измеренных значений или обработки рецептов
  • В дополнение к стандартной автоматизации в контроллер S7-300 также могут быть интегрированы технологии безопасности и управление перемещением.
  • Многие компоненты S7-300 также доступны в версии SIPLUS extreme для экстремальных условий окружающей среды условия, например расширенный температурный диапазон (-40 / -25 + 60 / + 70 ° C) и для использования в агрессивной атмосфере / конденсации

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2012

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников от 26 до 50 человек

Годовой оборот Rs. 1-2 крора

IndiaMART Участник с марта 2014 г.

GST24BQMPG1703M1ZW

Код импорта и экспорта (IEC) BQMPG *****

Основанная в году 2014 по адресу Surat , Gujarat , мы « Simatic Automation » — это частная компания, занимающаяся главным образом оптовик и поставщик услуг модуля Siemens PLC, E Источник питания ИБП и т. Д.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
