Силовые выключатели: «Силовые выключатели – назначение, виды силовых выключателей » – Яндекс.Кью

Содержание

Силовые автоматические выключатели Legrand на официальном сайте Legrand

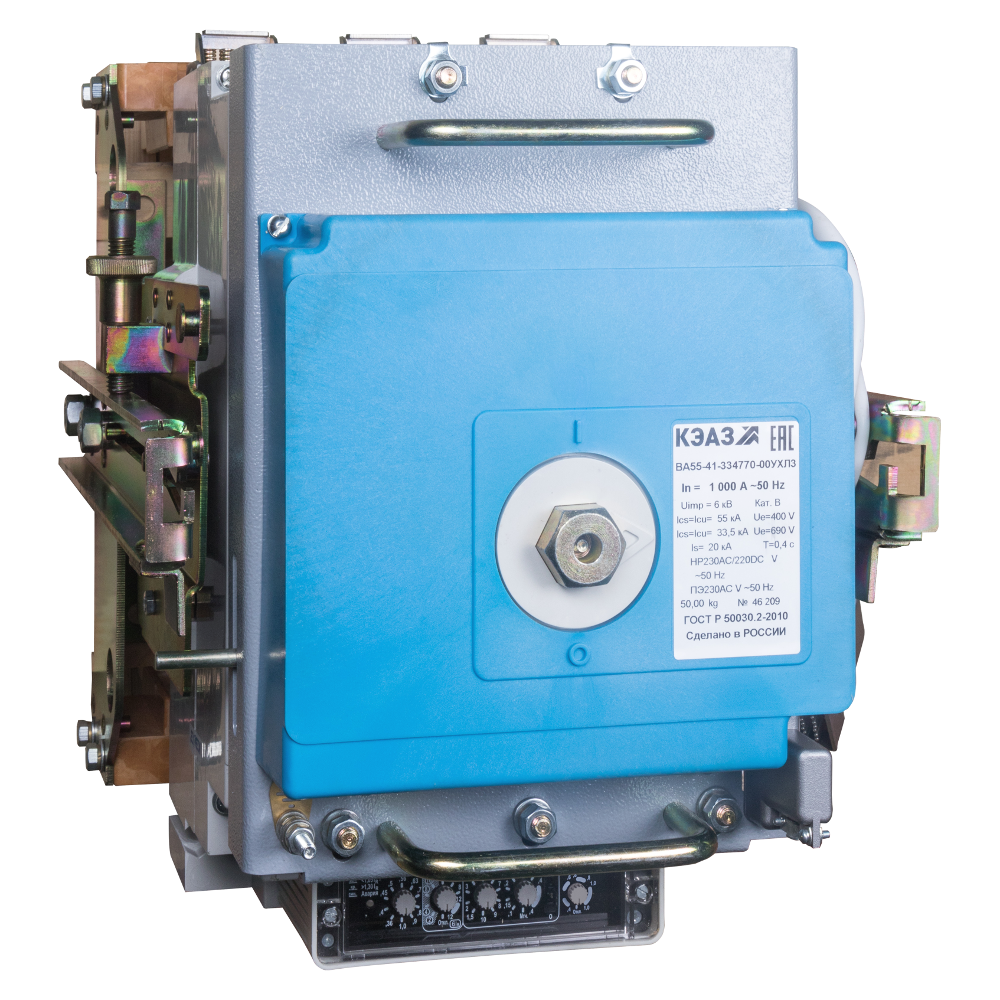

Полная гамма силовых воздушных автоматических выключателей на токи до 6300 А и автоматических выключателей в литом корпусе на токи до 1600 А для обеспечения высокого уровня защиты электроустановки.

ВОЗДУШНЫЕ АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ DMX³ 6300А

Воздушные автоматические выключатели DMX³ и выключатели нагрузки DMX³-I выпускаются в четырех типоразмеров и имеют стандартную отключающую способность: от 42 до 100 кА.
Аппараты данной серии выпускаются на номинальные токи от 630 до 6300 А.

Воздушные автоматические выключатели DMX³ и выключатели нагрузки DMX³-I поставляются как в фиксированном, так и выкатном исполнении.

Вы можете расширить возможности управления DMX³ с помощью дополнительных устройств: независимого и минимального расцепителей, электродвигательных приводов и включающих катушек. Все дополнительные устройства легко фиксируются защелками внутри аппарата при снятой лицевой панели.

Воздушные автоматические выключатели DMX3 1600 А (компактный «0» типоразмер)

Воздушные автоматические выключатели DMX³ 1600 и выключатели нагрузки DMX³ 1600 выпускаются в компактном «0» типоразмере и имеют стандартную отключающую способность: от 42 до 50 кА. Аппараты данной серии выпускаются на номинальные токи от 630 до 1600 А. Воздушные автоматические выключатели и выключатели нагрузки DMX³ 1600 поставляются как в фиксированном, так и выкатном исполнении. Вы можете расширить возможности управления DMX³ 1600 с помощью дополнительных устройств: независимого и минимального расцепителей, электродвигательных приводов и включающих катушек. Все дополнительные устройства легко фиксируются защелками внутри аппарата при снятой лицевой панели.

Воздушные автоматические выключатели DMX3 на токи до 6300 А

Воздушные автоматические выключатели DMX³ и выключатели нагрузки DMX³-I выпускаются в трех типоразмерах и имеют стандартную отключающую способность: от 50 до 100 кА. Аппараты данной серии выпускаются на номинальные токи от 800 до 6300 А. Воздушные автоматические выключатели DMX³ и выключатели нагрузки DMX³-I поставляются как в фиксированном, так и выкатном исполнении. Вы можете расширить возможности управления DMX³ с помощью дополнительных устройств: независимого и минимального расцепителей, электродвигательных приводов и включающих катушек. Все дополнительные устройства легко фиксируются защелками внутри аппарата при снятой лицевой панели.

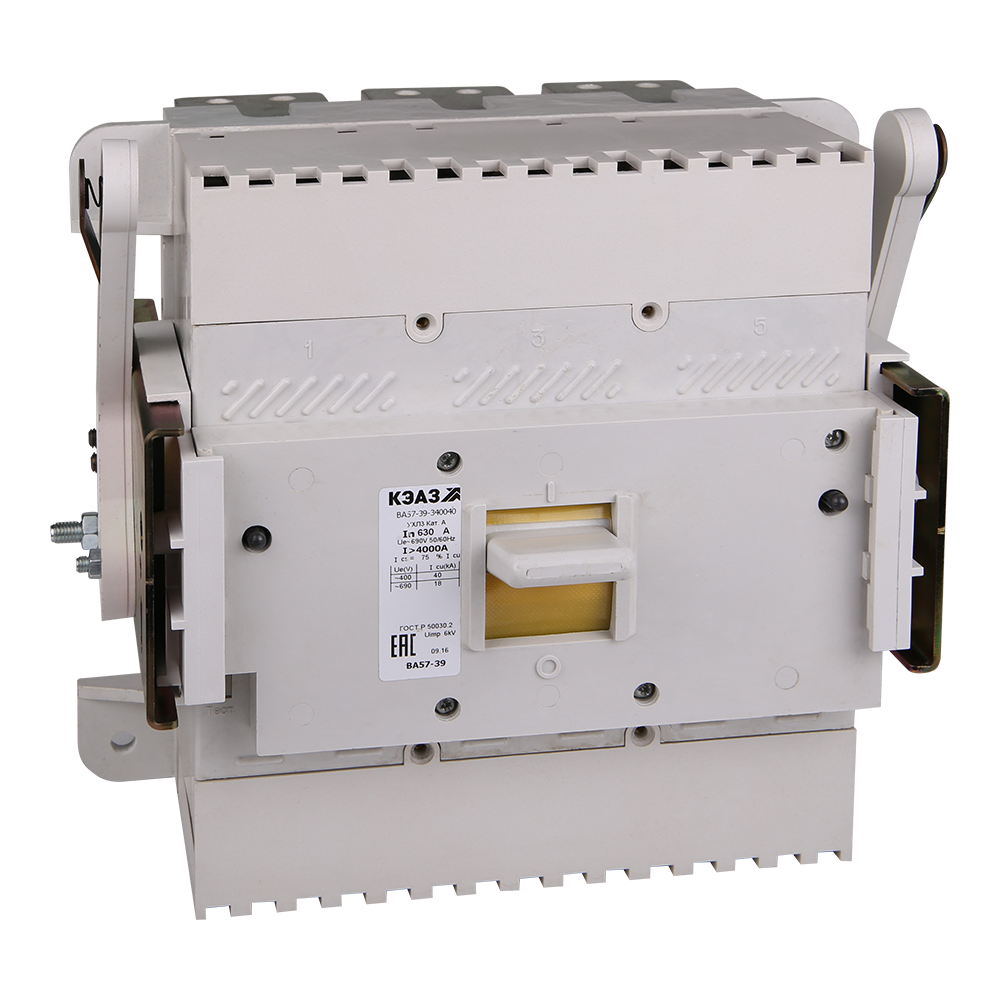

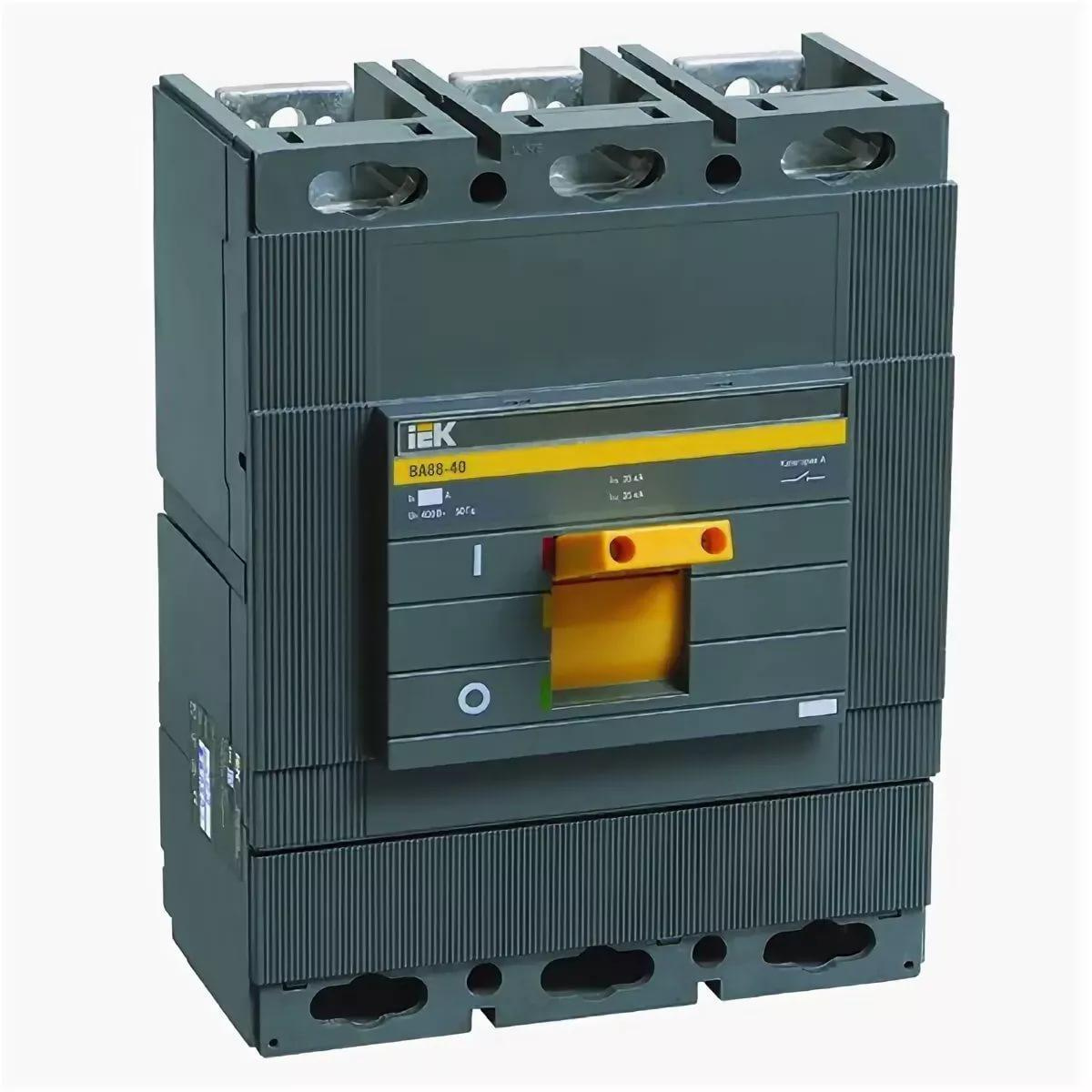

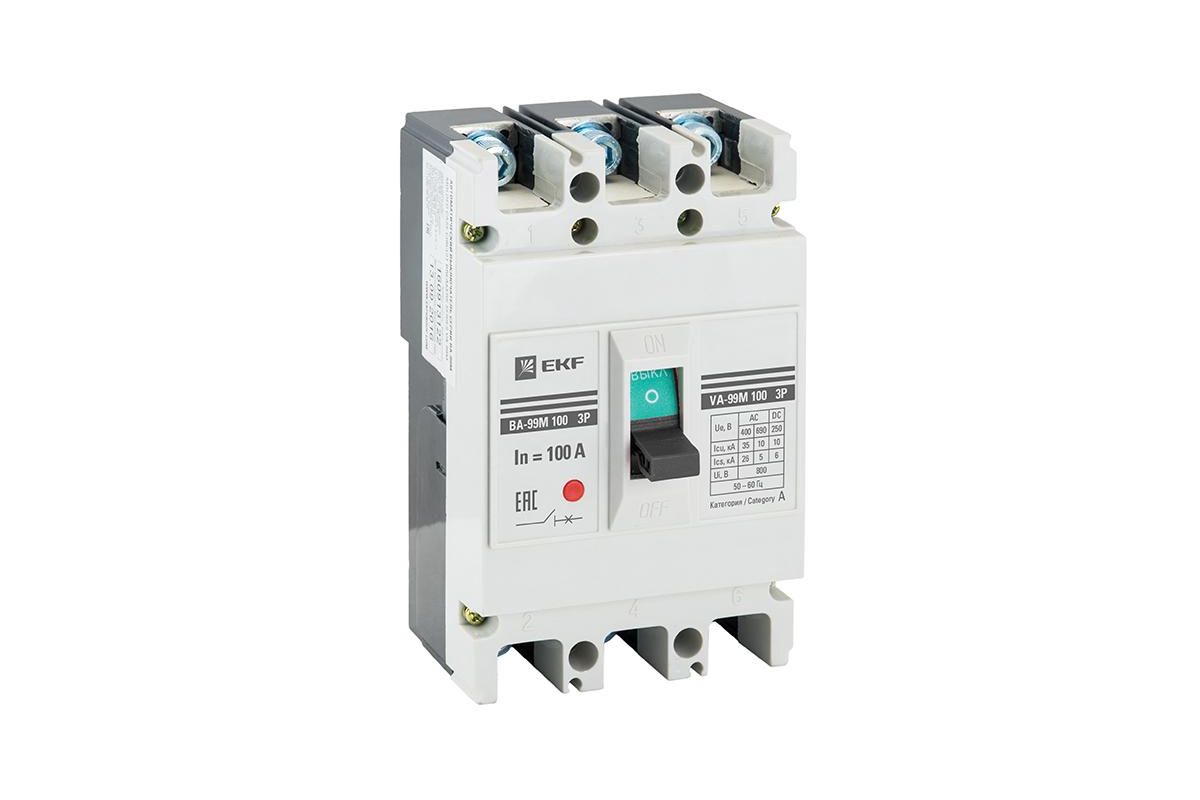

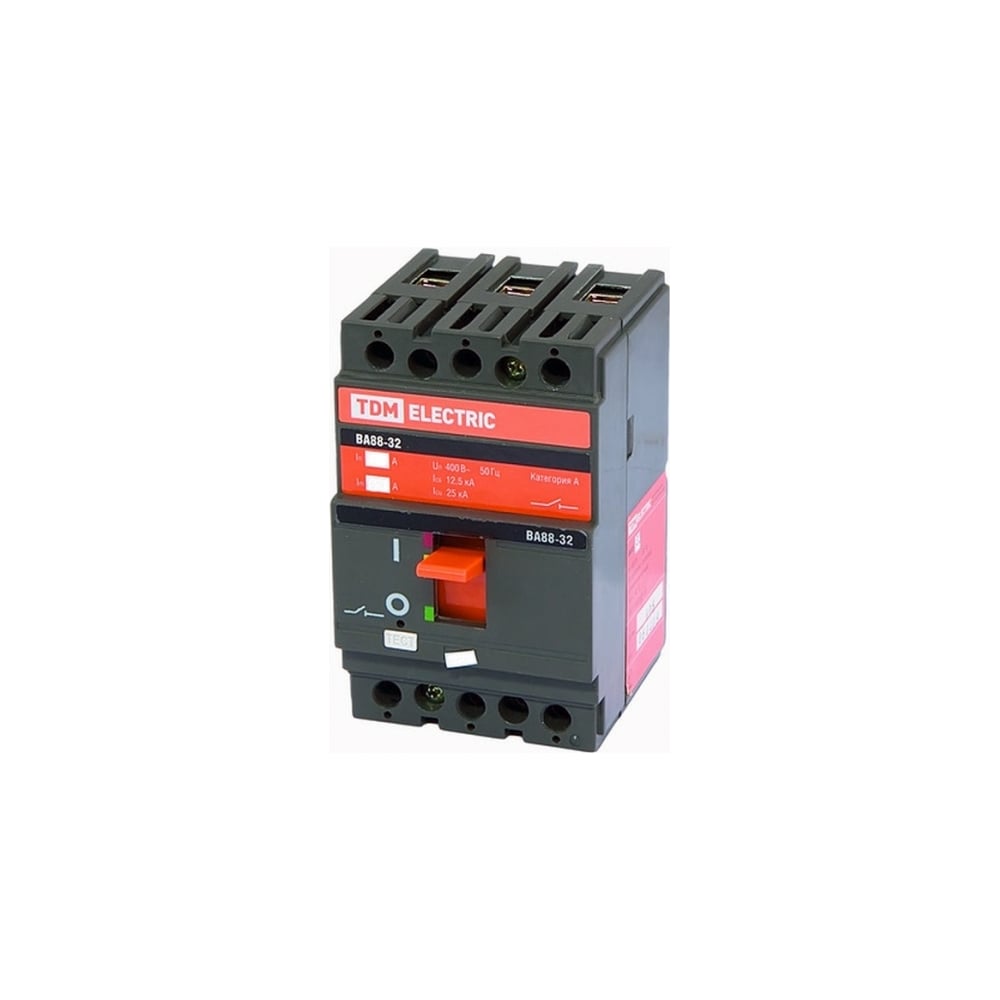

Автоматические выключатели в литом корпусе DPX³

Автоматические выключатели DPX³ в литом корпусе с электронным расцепителем Sg – стационарное исполнение

Полная гамма автоматических выключателей с широким выбором различных характеристик позволяет удовлетворить требования любых электроустановок. Благодаря встроенным функциям измерения аппараты DPX³ контролируют параметры электросети и потребление электроэнергии без использования дополнительных устройств. Автоматические выключатели Legrand представляют собой оптимальное решение для достижения бесперебойного электроснабжения, поскольку предоставляют возможность осуществления различных типов селективности.

Обширный ряд вспомогательных аксессуаров максимально расширяет возможности аппаратов DPX³. Автоматические выключатели полностью совместимы со шкафами Legrand серии XL3, что значительно упрощает и ускоряет монтаж.

Выпускаются на токи от 16 до 1600 А с предельными коммутационными способностями от 16 до 100 кА в стационарном и выкатном исполнении; 3-х и 4-х полюсные версии. Аппараты выпускаются в четырех типоразмерах: DPX³ 160, 250, 630 и 1600.

Доступны для заказа версии с термомагнитным и электронным расцепителями, а также со встроенной дифференциальной защитой.

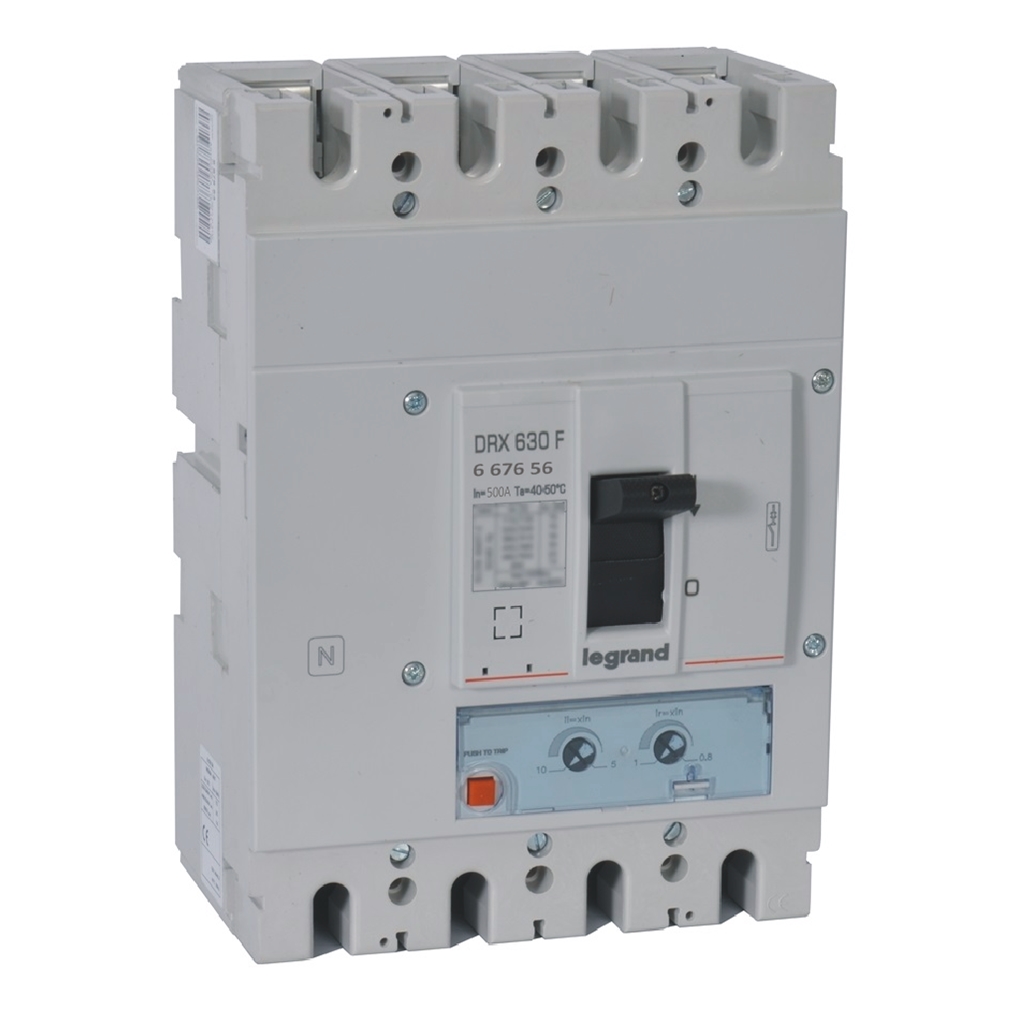

Автоматические выключатели серии DRX

Автоматические выключатели серии DRX
TM 125/250/630 с термомагнитным расцепителем

Серия DRX включает в себя автоматические выключатели с термомагнитными расцепителями с номинальным током до 630 А.

Аппараты DRX характеризуются отличным соотношением цена/качество: при невысокой стоимости автоматические выключатели DRX обладают надежной и функциональной конструкцией. Благодаря возможности регулировки расцепителей и множеству различных аксессуаров, аппараты DRX являются идеальным выбором для различных электроустановок.

Силовые автоматические выключатели ВА-300L DEKraft

Автоматический выключатель 3P 400А 35кА 5In ВА-304L DEKraft 22721DEK По запросу По запросу
+Товар добавлен в корзину
Автоматический выключатель 3P 350А 35кА 5In ВА-304L DEKraft 22720DEK По запросу По запросу
+Товар добавлен в корзину
Автоматический выключатель 3P 315А 35кА 5In ВА-304L DEKraft 22719DEK По запросу По запросу
+Товар добавлен в корзину
Автоматический выключатель 3P 250А 35кА 7In ВА-304L DEKraft 22718DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 100А 25кА 5In ВА-301L DEKraft 22705DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 80А 25кА 5In ВА-301L DEKraft 22704DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 63А 25кА 5In ВА-301L DEKraft 22703DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 225А 35кА 7In ВА-304L DEKraft 22717DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 200А 35кА 7In ВА-304L DEKraft 22716DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 225А 40кА 5In ВА-303L DEKraft 22715DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 200А 40кА 5In ВА-303L DEKraft 22714DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 160А 40кА 9In ВА-303L DEKraft 22713DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 125А 40кА 9In ВА-303L DEKraft 22712DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 100А 40кА 9In ВА-303L DEKraft 22711DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 100А 40кА 5In ВА-302L DEKraft 22710DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 80А 40кА 5In ВА-302L DEKraft 22709DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 63А 40кА 5In ВА-302L DEKraft 22708DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 50А 25кА 5In ВА-302L DEKraft 22707DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 40А 25кА 5In ВА-302L DEKraft 22706DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 50А 25кА 5In ВА-301L DEKraft 22702DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 40А 25кА 5In ВА-301L DEKraft 22701DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 32А 25кА 5In ВА-301L DEKraft 22700DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 800А 35кА 5In ВА-306L DEKraft 22726DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 700А 35кА 5In ВА-306L DEKraft 22725DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 630А 35кА 5In ВА-306L DEKraft 22724DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 630А 35кА 5In ВА-305L DEKraft 22723DEK По запросу По запросу +Товар добавлен в корзину
Автоматический выключатель 3P 500А 35кА 7In ВА-305L DEKraft 22722DEK По запросу По запросу +Товар добавлен в корзину

Выключатели Силовые коды ТН ВЭД (2020): 8535, 8535309009, 8535210000

Выключатели силовые 8535
Выключатели силовые: 8535309009
Выключатели силовые, 8535210000
Выключатели силовые вакуумные 8535
Выключатели силовые: элегазовый выключатель нагрузки марки AUGUSTE серии NXS53хххх марки Ergoswitch серии NXC72хххх 8535301000
Выключатели силовые на напряжение более 1000 В: 8535900009
Выключатели и переключатели силовые 8536
Силовые автоматические выключатели на силу тока, 8536201008
Выключатель силовой 8536201008
Силовой выключатель, 8537109900
Испытательный стенд для силовых выключателей, торговой марки «General Electric» 9031200000
Выключатель силовой (активный) высоковольтный 8537209900
Выключатель силовой, 8536508000
Выключатель силовой элегазовый 8535290000
Выключатели силовые автоматические, модели: ZN63А(VS1)-12-630/25; ZN63А(VS1)-12-630/31,5; ZN63А(VS1)-12-1250/25; ZN63А(VS1)-12-1250/31,5; ZN63А(VS1)-12-1600/25; ZN63А(VS1)-12-1600/31,5; ZN63А(VS1)-12-2000/25; ZN63А(VS1)-12 8535210000
Выключатели силовые вакуумные серии HVX торговой марки Schneider Electric, на наибольшее рабочее напряжение до 24 кВ, номинальный ток до 4000 А, номинальный ток отключения до 50 кА 8535210000
Выключатели силовые: Внутренние выключатели-разъединители, тип: ОМ, OMB, OW, UW 8535301000
Выключатели силовые, торговой марки «ALSTOM», артикул SF6 DEAD TANK CIRCUIT BREAKER 500KV TYPE DT2-550 (DT2-550F3-C) 8535309001
Выключатели силовые, товарный знак «ТЕС electric systems»: выключатель нагрузки типа ISARC (ISARC 1-12, ISARC 1-04, ISARC 2-12, 1SARC 2-04, ISARC 3, ISARC 4, ISARC ST, ISARC 1Р, 1SARC 2Р, ISARC ЗР, ISARC 4P) на напряжение 8535210000
Выключатели силовые элегазовые серии LF, типов: LF1 (Iном до 1250 А, Io. ном до 31,5 кА при Uн.р. до 12 кВ), LF2 (Iном до 2000 А, Io.ном 40 кА при Uн.р. до 12 кВ и Io.ном 50 кА при Uн.р. 7,2 кВ), LF3 (Iном до 3150 А, Io.ном 8535210000
Выключатели силовые: Выключатели нагрузки вакуумные разъединяющие, серии (тип) VZF 8535301000
Выключатели силовые: Выключатель нагрузки внутренней установки моделей FN18-12, FN18-12D, FN18-12R, FN18-12DR, FN18-12 торговой марки «YUEQING SENHENG ELECTRIC CO., LTD» 8535900009
Выключатели силовые: Выключатели Элегазовые серии LW36A BEL-126, т.м. «HEAG» 8537209100
Выключатели силовые: Выключатель нагрузки автогазовый типа: ВНА-10/630-20 У2; ВНА-10/630-20 з У2; ВНА-10/630-20 з(СВ) У2; ВНА-10/630-20 зп У2; ВНА-10/630-20 2з У2; ВНА-10/630-20 2зп У2; ВНА-10/630-20 зпЗ У2; ВНАП-10/630-20 8535301000
Выключатели силовые: Выключатель типа 3AP1 FI. (с пополюсным управлением номинальный рабочий ток до 4000 A, номинальные токи отключения 40,0 кА, марка «Siemens» 8535210000

Силовые автоматические выключатели от 16 до 1250А.

Надежные. Доступные цены.

  Engard Е2К

Силовые автоматические выключатели



ГОСТ Р 50030-2

IEC 60947-2

ТС 004/2011

ТУ 3423-009-40059233-2015



Гарантия 5 лет.



 Надежные и по доступной цене силовые автоматические выключатели в литом корпусе с термомагнитным расцепителем с фиксированными настройками. Эта модель автоматического выключателя уже имеет болтовое крепление шин и наконечников для надежной фиксации проводников с поддержанием минимального переходного сопротивлениями, в отличии от аналогичных моделей других производителей с винтовыми соединениями. Автоматические выключатели в литом корпусе серии Engard Е2К являются разумным выбором при создании систем распределения электроэнергии на коммерческих и производственных объектах. По своим характеристикам отлично подходят для  защиты распределительных цепей электроустановок, в системах электроснабжения как промышленных предприятий, так и административно-коммерческих зданий. Покупателю не придется переплачивать за ненужные функции, идущие в комплекте.  Пользователь может самостоятельно доукомплектовать выключатели различными дополнительными аксессуарами для адаптации к появившемся потребностям.  Выпускаются 6 типоразмеров в зависимости от номинального тока расцепителя: 16-100, 125-250, 320-400, 500-630, 800, 1000-1250А. Предельная коммутационная способность при номинальном напряжении 400 В достигает 50 кА, рабочая коммутационная способность – 75 %Icu. Выключатели предназначены для эксплуатации в электрических цепях напряжением до 1000В переменного тока частотой 50-60 Гц.

Основные характеристики.

Тип корпуса

Класс отключающей способности/кА

Ток расцепитель In, А

Номинальный кратковременный

выдерживаемый ток Icw, kA

Габариты

Е2К-1

В/22

16/25/40/50/63/80/100

5

    Е2К-3

В/25

125/160/200/250

5

Е2К-4

S/36

320/400

5

Е2К-6

N/50

500/630

12In

Е2К-8

N/50

800

12In

Е2К-13

N/50

1000/1250

12In



Диаметр подключаемых проводников.



  Устройство.

 Основными компонентами силового автоматического выключателя являются: механизм выключателя с рукояткой, термомагнитный расцепитель с кнопкой проверки срабатывания («ТЕСТ»), главные контакты, дугогасительная камера, выводы с болтовым креплением для подключения проводников со стороны источника питания и нагрузки, оболочка из литого изоляционного материала , составляющая единое целое с выключателем и крышка с лицевой панелью, на которую нанесена маркировка выключателя.

  Рукоятка является указателем коммутационного положения выключателя:

Включенное положение – «ON», верхнее положение рукоятки;

Отключенное положение – «OFF», нижнее положение рукоятки;

Сработала защита – среднее положение рукоятки.

Кнопка «ТЕСТ» инициирует принудительное срабатывание выключателя для проверки работы вспомогательных контактов и функции возвращения в исходное состояние вручную.



Способы монтажа выключателей.

1. Стационарный монтаж на монтажной панели, переднее присоединение проводников;

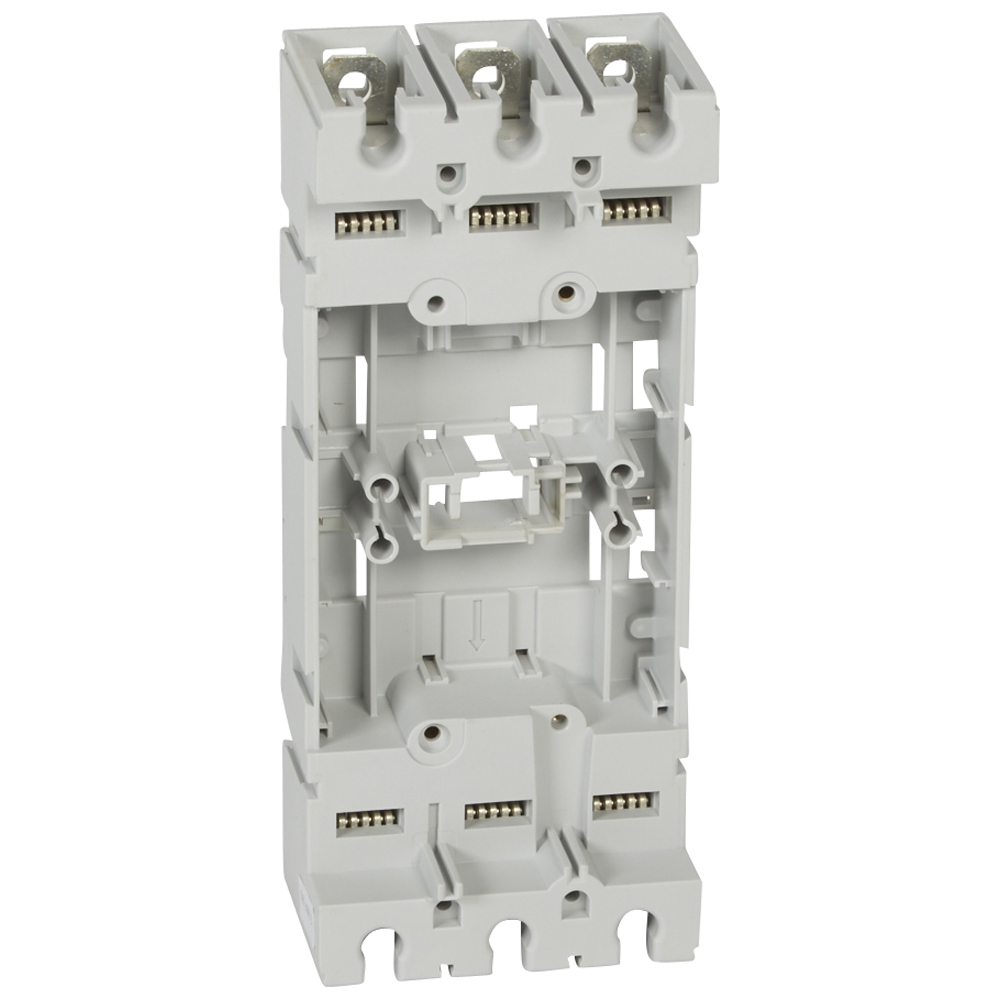

3. Монтаж с помощью втычной панели (дополнительный аксессуар).



Дополнительное оборудование.

Автоматические выключатели  могут комплектоваться  устройствами и аксессуарами которые можно заказать дополнительно:

— дополнительный контакт BC2K;

— сигнальный контакт автоматического отключения АС2К;

— независимый расцепитель SR2K;

— расцепитель минимального напряжения SU2K;

— ручной привод (управление выключателем через панель) HD2K;

— электропривод ED2K;

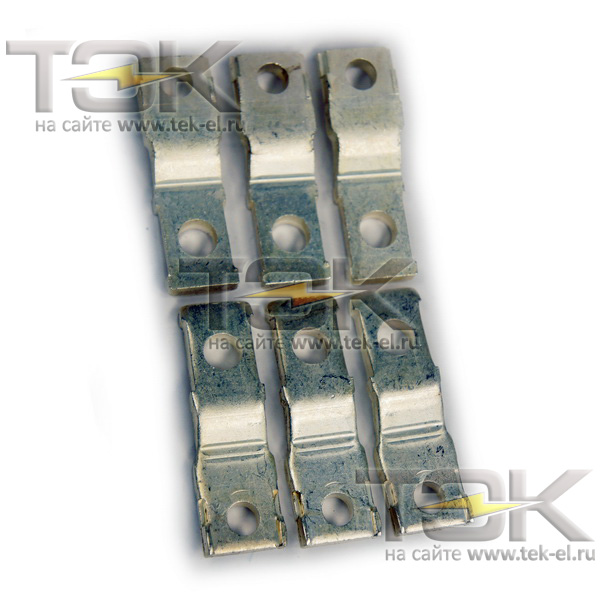

— силовые выводы (расширители полюсов) для присоединения спереди TF2K;

— комплект для преобразования во втычное исполнение PR2K.

Дополнительные устройства заказываются отдельно и устанавливаются потребителем самостоятельно  в процессе эксплуатации. Отделения для установки аксессуаров изолированы от силовой цепи.



Описание функций часто используемых  доп. устройств.

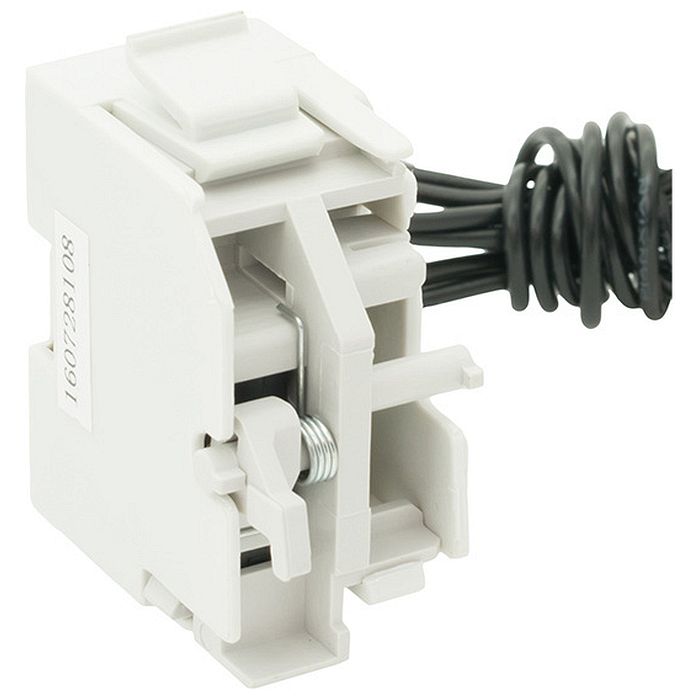

Дополнительный контакт DK2K.

 Дополнительный контакт – это переключающий контакт, предназначенный для дистанционной сигнализации состояния аппарата (ВКЛ. или ОТКЛ.).

Сигнальный контакт AC2K.

 Сигнальный контакт предназначен для аварийной сигнализации срабатывания автоматического выключателя в случае перегрузки или короткого замыкания, а также при срабатывании независимого расцепителя или минимального расцепителя напряжения. Исходное состояние сигнального контакта – ОТКЛ. При аварийном срабатывании выключателя сигнальный контакт включается. После взвода механизма выключателя контакт переходит в исходное состояние.

Независимый расцепитель SR2K.

 Независимый расцепитель размыкает механизм выключателя в зависимости от напряжения внешнего сигнала. В состав независимого расцепителя входит катушка установки контактов в исходное состояние, которая автоматически сбрасывает полученный сигнал после срабатывания механизма управления.

Минимальный расцепитель напряжения SU2K.

 Минимальный расцепитель напряжения размыкает автоматический выключатель, если значение линейного напряжения падает до 35-70% от номинального. Срабатывание происходит мгновенно, автоматический выключатель не может быть возвращен в исходное состояние, пока линейное напряжение не поднимется до 85 % Un.



Общие технические характеристики

Тип расцепителя

Термомагнитный

Номинальное напряжение АС, Un

400 B

Количество полюсов

Частота

50-60 Гц

Категория применения

А

Номинальное напряжение изоляции

690\1000 В

Импульсное выдерживаемое напряжение, Uimp

 6 kВ

Износостойкость механическая/электрическая, циклов С-О

10000/1500

Диапазон рабочих температур

-25°С … +70°С

Высота  над уровнем моря

2000 м.

Степень защиты

IР20

Гарантия

5 лет



    Комплект поставки.

— Автоматический выключатель — 1 шт.;

— Крепежный комплект для установки на монтажную панель — 1 шт.;

— Межфазные разделительные перегородки — 4 шт.;

— Паспорт 3423-011-40059233-2015 ПС – 1 шт.



Шифр заказа.

Цена (Прайс).

Автоматические силовые выключатели в литом корпусе Е2К. КомплектующиеПрайс- 43КБ









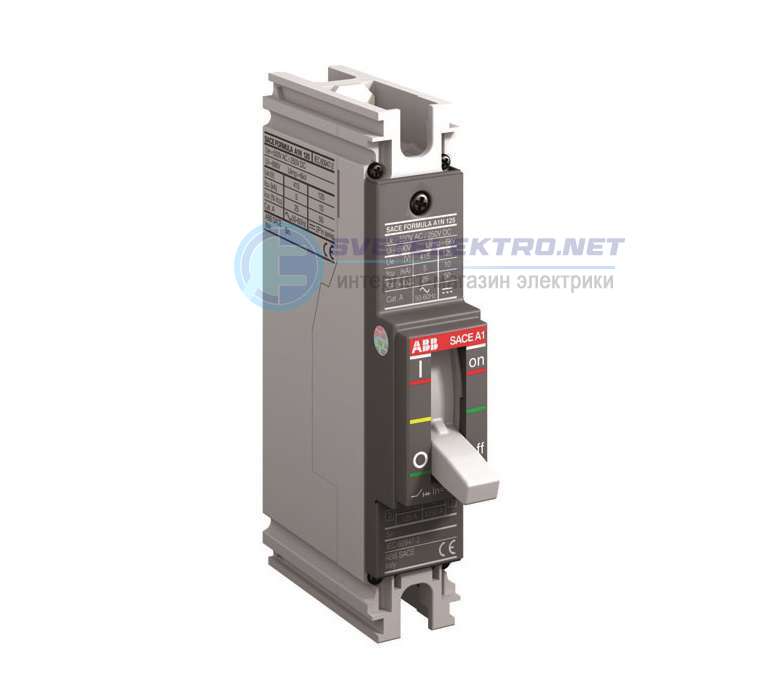

Силовые автоматические выключатели ABB

Новые SACE Tmax XT — это идеальное решение для всех типов электроустановок.

Полный ряд выключателей Tmax XT состоит из четырёх типоразмеров с номинальными токами до 250А и отключающей способностью Icu до 150кА@415В и 90кА@690В:

XT1 (160A) — до 70кА@415В

XT2 (160A) — до 150кА@415В

XT3 (250A) — до 70кА@415В

XT4 (160–250A) до 150кА@415В

XT1 и XT3 — оптимальное решение для построения электроустановок со стандартными характеристиками, которые, в любом случае, требуют высокого уровня надёжности и безопасности. Большой опыт АББ в разработке автоматических выключателей позволяет достигать требуемого уровня исполнения.

XT2 и XT4 — лучшее решение среди автоматов для тех электроустановок, где предъявляются более высокие требования к технологиям и уровню исполнения выключателей.

Расцепители защиты, которыми оснащены Tmax XT, соответствуют различным потребностям и подходят для основных типов защищаемых нагрузок.

В частности, термомагнитный TMG (для XT2 и XT3) и электронный Ekip G-LS/I (для XT2 и XT4) расцепители защиты предлагают решение по защите небольших генераторов, где необходима малая кратность уставки защиты от К.З. по отношению к номинальному току.

Принципиальным новшеством является упрощённая система установки аксессуаров: реле отключения, минимального напряжения и дополнительные контакты больше не требуют крепления винтами. Новая система быстрой установки позволяет легко закрепить аксессуары на своих местах.

Ещё одно нововведение — это зависимость функций дополнительных контактов от их места установки внутри выключателя, что позволяет упростить и ускорить выбор при составлении заказных спецификаций.

Новые Tmax XT отвечают различным требованиям современных электроустановок и могут быть оснащены различными типами расцепителей:
– для распределения энергии

– для защиты генераторов

– для защиты двигателей

– для перегруженной нейтрали.

Автоматические выключатели SACE Tmax XT — это идеальное решение для всех уровней распределения энергии — от главного распределительного щита до различных щитов потребителя. Они демонстрируют высокий уровень характеристик по ограничению удельной энергии, позволяя снизить сечение защищаемых кабелей и размеры отходящих аппаратов защиты.

XT1 и XT3 существуют в трёх- и четырёхполюсном, стационарном и втычном исполнении и прекрасно подходят для любых распределительных сетей, соответствуя высоким требованиям к надёжности защитных устройств.

Благодаря одинаковой глубине 70 мм и стандартному фланцу 45 мм они могут быть установлены в один ряд на DIN-рейку или монтажную плату.

Среди выключателей, существующих на рынке, XT2 и XT4 имеют самое высокое значение отключающей способности Icu (на 415В и 690В) в сочетании с самыми компактными размерами. Поэтому, они могут успешно применяться в электроустановках с экстремальными требованиями к исполнению выключателей — на морских судах, в тяжёлой промышленности и на нефтяных скважинах.

Уникальным является то, что эти два типоразмера могут быть оснащены электронными расцепителями защиты последнего поколения, которые являются взаимозаменяемыми с другими версиями, а также, могут иметь исполнение с коммуникацией, начиная с 10А.

Новые моторные приводы, прямого действия для XT1-XT3 и со взводом пружины для XT2-XT4, имеют низкое энергопотребление в пиковом и рабочем режиме. При установке на выключатель они не закрывают доступ к настройкам расцепителей защиты.

Новые блоки защиты от утечки на землю могут применяться в стационарном исполнении, а для XT2 и XT4 ещё и во втычном/выкатном исполнении.

Каталог SACE Tmax XT.


Автоматические выключатели в литом корпусе SACE Tmax T1–T8 на токи до 3200 А.

Выключатели Tmax характеризуются очень высоким уровнем рабочих характеристик при ограниченных габаритных размерах, простотой монтажа. Благодаря усиленной изоляции обеспечивается еще большая безопасность оператора. Характерные особенности выключателей серии Tmax.

Благодаря новым технологиям, примененным для разработки дугогасительных камер и скорости размыкания контактов, автоматические выключатели серии Tmax гарантируют существенное ограничение удельной cквозной энергии и сокращение пиковых токов, тем самым ограничивая перегрев устройств и электродинамические напряжения. Кроме того, с новыми автоматическими выключателями Tmax используется типовой стандартизированный ряд вспомогательных устройств со значительными преимуществами в отношении сокращения товарных запасов, а также гибкости и простоты использования. Помимо этого, в составе этого ряда имеются новые расцепители токов утечки на землю. Выключатели Tmax могут работать с различными промышленными протоколами (Modbus, Profibus и другие) . Автоматические выключатели Tmax могут быть стационарными, втычными или выкатными. Существуют трех- и четырехполюсные исполнения.


Каталог Tmax.

Каталог Tmax T8 (до 3200 А).Воздушные выключатели Emax на токи до 6300 А.

Воздушные автоматические выключатели Emax — результат постоянной работы AББ по поиску новых решений, а

также технологии, разрабатываемой на протяжении многих лет. Это серия автоматических выключателей, конструкция которых отвечает всем эксплуатационным требованиям. Инновации в новой продукции Emax действительно уникальны со всех точек зрения: полностью модернизированные расцепители, оснащенные электроникой последнего поколения, с улучшенными техническими характеристиками при сохранении прежних размеров, и новыми возможностями применения. Новые электронные устройства открывают окно в мир выдающихся решений с возможностями подключения, ранее не предлагавшимися на рынке. Ряд автоматических выключателей Emax предлагает Вам огромные преимущества: благодаря улучшенным эксплуатационным характеристикам Вы можете использовать выключатели меньших габаритов, значительно экономя средства и пространство внутри распределительного щита. Теперь диапазон номинальных токов для Emax E1 увеличен до 1600A, в то время как новая версия V автоматического выключателя Emax E3 предлагает наивысший уровень исполнения. Постоянно следя за быстро меняющимися требованиями рынка, АББ создала ряд специальных продуктов для новых электроустановок и модернизации старых. Новые расцепители, являясь удивительно гибкими и простыми в эксплуатации, содержат важные новшества, такие как совершенно новый, более понятный интерфейс оператора, обеспечивающий полное управление системой всего несколькими нажатиями клавиш. Более того, имеются новые функции защиты, новые аварийные сигнальные устройства и возможность подключения к портативным и переносным компьютерам посредством технологии Bluetooth. При использовании новых автоматических выключателей Emax больше нет необходимости в полной замене расцепителя — просто добавьте модуль, удовлетворяющий вашим требованиям: это большое преимущество, как в гибкости эксплуатации, так и в адаптации к требованиями заказчика. Тщательный подбор материалов, основательно выполненная сборка и этап жестких испытаний обеспечивают исключительную надежность и прочность новых продуктов Emax, которые позволяют выдерживать высокие динамические и температурные нагрузки дольше, чем любые другие автоматические выключатели данной категории. С новой унифицированной системой аксессуаров, разработанных и созданных для автоматических выключателей Emax, работа становится более простой, удобной, безопасной и быстрой.

Выключатель Emax X1 — воздушный выключатель в чрезвычайно компактных размерах. Emax X1 — это лучшее решение для тех областей применения, где размеры являются важным и определяющим фактором при выборе автоматического выключателя, и где необходимы высокие значения номинального тока, отключающей способности или кратковременно выдерживаемого тока при коротком замыкании. Номинальный ток Iu до 1600 А, высокое значение тока Icw для селективных автоматических выключателей и значение номинальной отключающей способности Icu, равное 150 кА при 415 В переменного тока. Рабочие характеристики сочетаются с надежностью, безопасностью и высокими стандартами качества АББ.
Компактные размеры выключателя позволяют оптимизировать установки, делая их значительно меньше по глубине. Впервые воздушный выключатель может быть установлен на монтажной плате и в горизонтальном положении, как в стационарном, так и в выкатном исполнении.

Для Emax X1 имеются три электронных расцепителя последнего поколения: PR331/P, PR332/P и PR333/P, которые во многом превосходят существующие расцепители защиты для низковольтных автоматических выключателей.

Каталог Emax.

Интернет-магазин выключателей питания

| Future Electronics

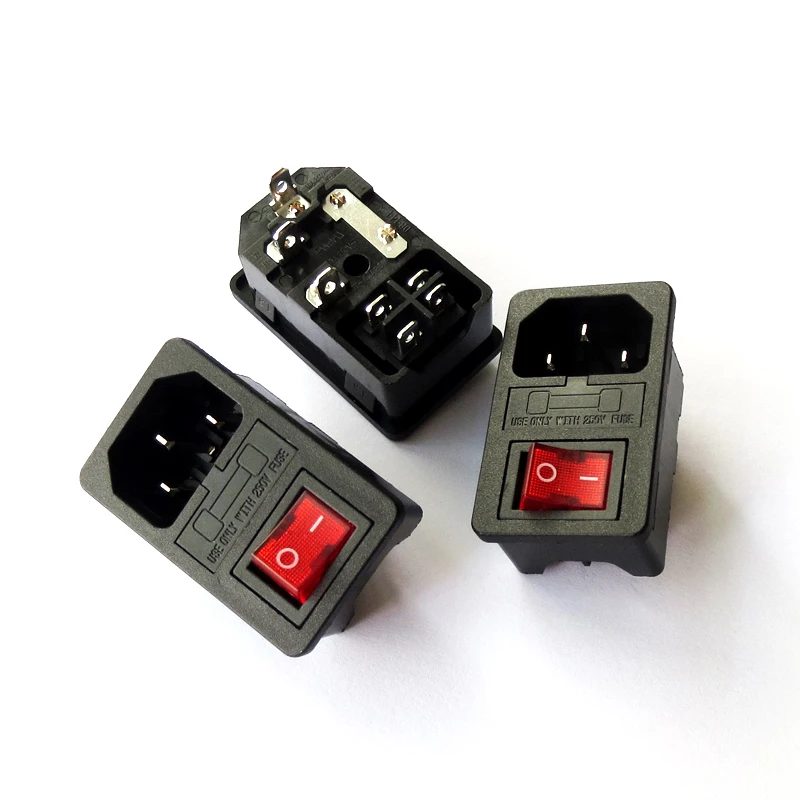

Типы силовых переключателей

Существует много различных типов силовых переключателей, и в Future Electronics мы храним многие из наиболее распространенных типов, классифицированных по конфигурации, количеству элементов, максимальному напряжению зажима, входному напряжению, максимальному номинальному напряжению. Ток, тип упаковки и максимальное сопротивление в открытом состоянии. Параметрические фильтры на нашем веб-сайте могут помочь уточнить результаты поиска в зависимости от требуемых характеристик.

Наиболее распространенные размеры для максимального напряжения зажима — 36 В, 39 В и 70 В. Мы также предлагаем силовые переключатели с максимальным напряжением зажима до 36 кВ. Максимальное сопротивление в открытом состоянии может составлять от 2 мОм до 100 Ом, причем наиболее распространенные переключатели питания имеют максимальное сопротивление в открытом состоянии 100 мОм.

Выключатели питания от Future Electronics

Future Electronics предлагает полный выбор выключателей питания всех типов и размеров при поиске выключателя питания USB, дистанционного выключателя питания, выключателя питания компьютера ПК, выключателя питания IP, беспроводного / Wi-Fi питания переключатель, сетевой переключатель питания, переключатель питания Ethernet, переключатель питания переменного тока или любой другой тип переключателя питания.

Мы работаем с Diodes Inc., International Rectifier, Micrel Semiconductor и STMicroelectronics, а также с другими производителями. Вы можете легко уточнить результаты поиска по выключателям питания, щелкнув ниже нужную марку выключателей питания в нашем списке производителей.

Приложения для выключателей питания:

Выключатели питания можно найти в:

  • ЖК-телевизоры и мониторы

  • Приставки

  • Домашние шлюзы

  • Компьютеры

  • Серверы

  • Электронные книги

  • Принтеры

  • Док-станции

  • Концентраторы

Выбор правильного выключателя питания:

Когда вы ищете подходящие выключатели питания, с FutureElectronics.com, вы можете фильтровать результаты по различным атрибутам: по конфигурации (верхняя сторона, нижняя сторона, USB), максимальному напряжению ограничения (1,8 В, 36 В, 39 В, 70 В) и максимальному сопротивлению в открытом состоянии ( 2 мО, 100 мО, 110 мО,) и многие другие. Вы сможете найти правильный дистанционный выключатель питания, выключатель питания USB, выключатель питания IP, выключатель питания ПК компьютера, сетевой выключатель, выключатель питания беспроводной / Wi-Fi, выключатель питания переменного тока, выключатель питания Ethernet или выключатель питания для любого другого приложения.

Силовые выключатели в упаковке, готовой к производству, или количество для НИОКР

Если количество требуемых силовых выключателей меньше, чем полная катушка, мы предлагаем покупателям многие из наших силовых выключателей в трубках, чтобы избежать ненужных излишков.

Кроме того, Future Electronics предлагает клиентам уникальную программу складских запасов, которая предназначена для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, содержащих необработанные металлы, и продуктов с нестабильным или длительным сроком поставки. Поговорите с ближайшим к вам отделением Future Electronics и узнайте больше о том, как вы и ваша компания можете избежать возможного дефицита.

Переключатель питания — обзор

7.4.2 Выход ШИМ

Если для управления токовой нагрузкой используется твердотельный переключатель питания, его можно включать и выключать с достаточно высокой частотой.Это позволяет управлять уровнем выходной мощности, изменяя соотношение времени «включения» и «выключения», поскольку потребляемая мощность нагрузки будет определяться средним уровнем коммутируемого тока. Таким образом, при использовании ШИМ более высокое отношение метки / промежутка или рабочий цикл приведет к увеличению мощности, подаваемой на нагрузку.

Большинство микроконтроллеров PIC имеют режим работы ШИМ, связанный с одним из аппаратных таймеров. В 16F877A таймер 2 (регистр TMR2), 8-битный счетчик, используется вместе со связанными регистрами, которые хранят общий счет периода цикла и счет рабочего цикла (высокий период).Блок-схема регистра, настройка регистра и форма выходного сигнала показаны на рисунке 7.9. Процесс ШИМ включен в программу 7.3 (см. Следующий раздел), которая управляет тремя различными типами двигателей. ШИМ используется для управления простым несимметричным моторным интерфейсом с переменной скоростью.

Рисунок 7.9. Режим Timer2 PWM: (a) блок-схема регистра, (b) типичная настройка регистра управления (см. Программу 7.3) и (c) выход ШИМ.

На рисунке 7.9 общий счет периода хранится в PR2, 8-битном регистре.В демонстрационной программе тактовая частота MCU составляет 4 МГц, поэтому максимальное количество TMR2 при тактовой частоте команд 1 МГц составляет 256 мкс. Счетчик фактически инициализируется на 249 мкс. Когда режим ШИМ включен через регистр управления CCP1CON (установлены биты 2 и 3), таймер постоянно сравнивается с этим значением, и при совпадении содержимого сигнализируется тайм-аут. Устанавливается выходной фиксатор, указывающий на начало следующего цикла.

Рабочий цикл, в течение которого выходной сигнал высокий, синхронизируется содержимым CCPR1L, в которое должно быть предварительно загружено подходящее значение. В демонстрационной программе это 128 10 , что соответствует половине общего периода. В начале цикла это значение передается в CCPR1H, а затем постоянно сравнивается с TM2 по мере его увеличения. Когда они совпадают (в данном случае 128), выходной фиксатор сбрасывается до нуля до начала следующего цикла.

Буферизация CCPR1 предназначена для повышения надежности работы ШИМ. Разрешение рабочего цикла можно увеличить до 10 бит, используя биты 4 и 5 в качестве младших битов регистра CCP1CON.Они сравниваются с младшими битами предварительного делителя, которые работают как младшие биты таймера. Если эти биты установлены на 00, как в демонстрационной программе, модуль ШИМ эффективно работает с 8-битным разрешением.

Для изменения рабочего цикла и, следовательно, выходной мощности, передаваемой токовым переключателем на выходе резистивной нагрузки или двигателя, значение предварительной нагрузки TMR2 изменяется. В демонстрационной программе он увеличивается или уменьшается с помощью пары кнопок ввода, заставляя двигатель ускоряться или замедляться. После настройки и включения модуль ШИМ работает независимо и непрерывно. При необходимости может быть разрешено прерывание, но в демонстрационной программе управляющие входы опрашиваются.

Выбираете, переключаем — Infineon Automotive Power Switches

Портфель переключателей высокого напряжения

Infineon Classic PROFET ™ пользуется прочной рыночной репутацией благодаря надежной и долговечной защите многочисленных автомобильных (12 В / 24 В) и промышленных приложений.

Устройства

Infineon Classic PROFET ™ 12 В представляют собой очень универсальные защищенные переключатели верхнего плеча, подходящие для широкого диапазона приложений, от автомобилей (кузов, трансмиссия, трансмиссия, шасси, рулевое управление) до промышленных применений (робототехника, автоматизация процессов, распределение энергии).Некоторые члены семейства поставляются с ограничением по низкому току, что делает их идеальными для нагрузок ADAS (камеры, радары, датчики).

Все продукты (одно-, двух- и четырехканальные устройства) имеют несколько функций защиты; большинство из них также имеют функцию диагностики состояния, а некоторые даже предлагают дополнительную диагностику определения тока. Высокая энергоустойчивость, расширенный диапазон рабочего напряжения (до 38 В) и низкое ограничение тока — ключевые характеристики семейства Classic PROFET ™ 12 В. Все виды нагрузок (индуктивные, емкостные, резистивные) от 0.Может работать от 2 А до 20 А (номинальный ток нагрузки). Доступны различные пакеты (DSO-8, DSO-14, DSO-20, SOT223) и силовые пакеты (D 2 PAK, DPAK).

Члены семейства

Classic PROFET ™ 24 V от Infineon представляют собой универсальные защищенные переключатели верхнего плеча, предназначенные для всего: от коммерческих, строительных и сельскохозяйственных машин (CAV) — грузовых автомобилей и автобусов — до промышленных приложений (робототехника, автоматизация процессов, распределение энергии и т. Д. ).

Все продукты (одно-, двух- и четырехканальные устройства) имеют несколько функций защиты; большинство из них также имеют функцию диагностики состояния, а некоторые даже предлагают дополнительную диагностику определения тока.

Уникальное восьмиканальное устройство (BTS4880R) и два устройства, которые переключаются на чрезвычайно высоких скоростях (AUIPS7221 / 1-RTRL, до 100 кГц), дополняют портфолио для поддержки очень специфических требований.

Высокая энергоустойчивость, расширенный диапазон рабочего напряжения (до 60 В), низкое ограничение тока (высокоомные изделия) и высокое напряжение фиксации — ключевые характеристики портфеля Classic PROFET ™ 24 В. Все виды нагрузок (индуктивные, емкостные, резистивные) от 0,3 А до 25 А (ном.ток нагрузки) можно переключать. Доступны различные пакеты (DSO-8, DSO-14, DSO-20, SOT223) и силовые пакеты (D 2 PAK, DPAK).

Выключатели питания USCO

КАТАЛОГ СИЛОВЫХ ВЫКЛЮЧАТЕЛЕЙ

ВЫКЛЮЧАТЕЛИ ПИТАНИЯ USCO 8100 Churchill Ave., Leeds, Alabama 35094 Телефон (573) 682-5521 Факс (573) 682-8714 www.uscopower.com [email protected] www.hubbellpowersystems.com

© Copyright 2013 Hubbell Incorporated • 210 North Allen Street • Centralia, MO 65240 ПРИМЕЧАНИЕ. Поскольку Hubbell проводит политику постоянного улучшения продукции, мы оставляем за собой право изменять дизайн и технические характеристики без предварительного уведомления.

Бюллетень USCO-6

2

Г Е Н Е Р А Л И Н Ф О Р М А Т И О Н

Эти инструкции не претендуют на то, чтобы охватить все детали или варианты оборудования, а также предусмотреть все возможные непредвиденные обстоятельства, которые должны быть устранены в связи с установкой, эксплуатацией или техническим обслуживанием. Если потребуется дополнительная информация или возникнут особые проблемы, которые недостаточно освещены для целей покупателя, вопрос следует передать вашему представителю USCO или напрямую на завод USCO.

ИНСТРУКЦИИ ПО РАСПАКОВКЕ ДЛЯ ВСЕХ ПЕРЕКЛЮЧАТЕЛЕЙ (Заземляющий выключатель в комплект не входит)

Каждый коммутатор состоит из трех или более упакованных элементов; блок управляющих деталей, блоки переключателей, связку труб и изоляторы, когда они не собраны с переключателем. Проверьте упаковочный лист, прикрепленный к ящику переключателя, чтобы определить, был ли получен весь материал. Тщательно проверьте изоляторы на наличие трещин или поломок фарфора. Проверьте все остальные материалы на предмет возможных повреждений или утери при транспортировке.Сообщите о любых претензиях перевозчику. Блоки выключателей от 8,3 до 48,3 кВ поставляются полностью собранными с изоляторами, если покупателем не указано иное. Блоки переключателей от 72,5 кВ до 245 кВ поставляются в собранном виде, за исключением изоляторов, если покупатель не указывает, что конструкция переключателя требует полной сборки. Инструкции по установке и распечатка схемы управления упакованы в коробку с деталями управления в пластиковый конверт. Проверить ведомость материалов на контрольном отпечатке и полученном материале.Сообщите фабрике обо всех недостающих деталях. Все блоки переключения были отрегулированы на заводе для обеспечения надлежащего контактного давления, правильного угла открытия и т. Д., И никаких полевых регулировок токоведущих частей не требуется.

Перед тем, как приступить к установке или техническому обслуживанию, убедитесь, что соответствующее оборудование обесточено и правильно заземлено.

УСТАНОВКА, ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В соответствии со стандартом IEEE C37.30.1-2011, приложение D

ВВЕДЕНИЕ Высоковольтным выключателям-разъединителям присваиваются определенные номиналы, и проводятся стандартные испытания, чтобы гарантировать пользователю, что новый выключатель будет работать в пределах номинальных характеристик, указанных на паспортной табличке.Следует понимать, что эксплуатируемый коммутатор будет работать в пределах этих характеристик только при правильной эксплуатации и техническом обслуживании. Нельзя особо подчеркнуть, что предписанные правила техники безопасности должны всегда соблюдаться при эксплуатации или обслуживании высоковольтных выключателей-разъединителей вблизи оборудования или проводов под напряжением.

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

3

Г Е Н Е Р А Л И Н Ф О Р М А Т И О Н

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Выключатели-разъединители высокого напряжения не оснащены изолирующими устройствами, позволяющими их обслуживать через определенные промежутки времени. Однако это не означает, что в уходе или осмотре нет необходимости. Частота осмотра будет зависеть от атмосферных условий в данном месте, частоты работы и т. Д. И должна определяться пользователем. В неагрессивной атмосфере выключатель может удовлетворительно работать в течение многих лет без внимания, в то время как в суровой атмосфере, которая встречается на некоторых электростанциях и промышленных объектах, обслуживание может потребоваться в течение нескольких месяцев. Если известно, что переключатель пропускает сильный ток короткого замыкания, следует предпринять особые усилия, чтобы проверить его как можно раньше, поскольку способность переключателя выдерживать номинальный ток нагрузки или ток короткого замыкания может быть серьезно нарушена, если контакты не обслуживаются должным образом.Если невозможно выполнить какое-либо периодическое обслуживание, следует понимать, что это может повлиять на срок службы коммутатора. В этом случае, когда выполняется операция переключения, рекомендуется, чтобы переключатель открывался и замыкался несколько раз, а не только один раз, чтобы очистить контакты и освободить движущиеся части более эффективно. Визуальный осмотр переключателя, намокшего от дождя или снега, может указать на горячие точки, которые являются возможными источниками неисправностей. Следующие рекомендации требуют особого внимания: Перед обслуживанием убедитесь, что выключатель отключен от всех источников электроэнергии.После отключения питания от коммутатора к обеим сторонам коммутатора должны быть подключены заземляющие провода с их эквивалентом. Такое заземление может быть ненужным в случае переключателей низкого напряжения, которые могут быть визуально изолированы от находящихся под напряжением проводов с помощью других средств отключения. Осмотрите изоляторы на предмет поломок, трещин или ожогов. Очистите изоляторы там, где преобладают аномальные условия, такие как солевые отложения, цементная пыль или кислотные пары. Это необходимо, чтобы избежать пробоя в результате скопления вещества на их поверхности.Осмотрите контакты на предмет совмещения, давления, ожогов или коррозии. Замените контакты с изъеденными или сильно обгоревшими контактами. Если точечная коррозия носит незначительный характер, загладьте поверхность чистой мелкой наждачной бумагой (не наждачной бумагой). Осмотрите межфазные рычаги, рабочие стержни, рычаги, подшипники и т. Д., Чтобы убедиться, что настройки не изменились или трубы не погнуты. Проверьте одновременное закрытие всех ножей и полный контакт в закрытом положении. Проверьте редукторы на наличие влаги, которая может вызвать коррозию или затруднение работы переключателя из-за образования льда.Осмотрите гибкие оплетки или токосъемники, обычно используемые для заземления рукоятки управления. Замените оплетки с признаками коррозии, износа или обрыва прядей. Осмотрите переключатель в целом на предмет хороших рабочих условий. Убедитесь, что болты, гайки, шайбы, шплинты и клеммные разъемы находятся в хорошем состоянии. Замените детали, показывающие чрезмерный износ или коррозию. Когда выключатель не может быть отключен от источника питания, можно в максимально возможной степени использовать обслуживание хот-джойстиком. Силовые приводные механизмы, прикрепленные к высоковольтным выключателям-разъединителям, обычно бывают моторными, гидравлическими или пневматическими.Следует соблюдать инструкции по обслуживанию конкретного производителя каждого механизма. Кроме того, проверьте настройку концевого выключателя, связанное с ним релейное оборудование на предмет плохих контактов, перегоревших катушек, недостаточного напряжения питания и любых других условий, которые могут помешать правильному функционированию всего узла переключателя.

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

4

Г Е Н Е Р А Л И Н Ф О Р М А Т И О Н

ЭКСПЛУАТАЦИЯ Высоковольтные выключатели-разъединители, заземлители и рупорные переключатели не имеют номинальных значений прерывания.* Необходимо соблюдать следующие общие правила:

Перед запуском убедитесь, что он полностью закрыт и зафиксирован или полностью открыт, как и предполагалось.

Выключатели должны быть включены быстро.

После включения переключателя убедитесь, что он полностью закрыт и зафиксирован или полностью открыт, как задумано.

Не применяйте чрезмерную силу, пытаясь привести в действие выключатель. Приводной механизм спроектирован правильно для переключателя, и любое чрезмерное усилие в виде удлинения рабочей рукоятки, дополнительного человека на рабочей рукоятке или рукоятке выключателя может вызвать серьезное повреждение выключателя или механизма.Несколько резких ударов по вертикальной рабочей трубе или внезапное толкание рукоятки управления могут помочь освободить замороженный механизм переключения. Переключатели с механическим приводом следует периодически приводить в действие, чтобы гарантировать правильное функционирование переключателей и их механизмов и функций управления. Если условия цепи не позволяют работать с переключателем под напряжением и цепь не может быть обесточена для этой цели, предлагается принять меры для отключения рабочего механизма от рычажного механизма, чтобы можно было проверить цепи и механизмы управления. при условии, что этот метод не влияет отрицательно на общую корректировку.* Эти устройства обычно используются для прерывания малых значений тока, таких как зарядный ток короткого отрезка линии передачи или распределения, ток намагничивания трансформатора или ток небольшой нагрузки. Следует понимать, что такая операция приводит к возникновению неограниченных электрических дуг на контактах переключателя, которые при неблагоприятных условиях могут вызвать повреждение переключателя, и которые могут включать соседние фазовые проводники или опорную конструкцию, вызывая неисправность системы.Переключение в параллельных или кольцевых цепях также сопряжено с такими же опасностями. Если предполагается прерывание тока, следует позаботиться о том, чтобы величина тока находилась в диапазоне, который может быть обработан переключателем с хорошей вероятностью успешного прерывания. СПРАВОЧНАЯ ИНФОРМАЦИЯ IEEE Std C37.30.1-2011, приложение D

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

5

Г Е Н Е Р А Л И Н Ф О Р М А Т И О Н

ГАРАНТИЙНАЯ ИНФОРМАЦИЯ (a) Гарантия на отсутствие дефектов материалов и изготовления на следующие обозначенные продукты, продаваемые Корпорацией, и на то, что они останутся таковыми при нормальном и надлежащем использовании в течение десяти лет. Обозначения продукта:

1) Все рейтинги AGCH5 3) Все номиналы АРН 5) Все номиналы АРН

2) AGCH5V все рейтинги 4) AVRV все рейтинги 6) ASB все рейтинги

(b) На всю остальную продукцию, продаваемую Корпорацией, включая моторных операторов, предоставляется стандартная гарантия сроком на один год. Если станет очевидно, что какой-либо продукт в соответствии с пунктами (a) и (b) выше окажется дефектным по качеству или материалам в течение установленного гарантийного срока, после оперативного письменного уведомления от Покупателя, Корпорация, по своему усмотрению, отремонтирует или заменит дефектную деталь. или части f.o.b. заводской фрахт оплачен Покупателем. Ответственность корпорации за ущерб в связи с заявленным дефектом ни в коем случае не может превышать покупную цену продукта. Вышеуказанная гарантия является исключительной. Все другие гарантии, явные или подразумеваемые или возникающие в результате действия закона, хода сделки, использования торговых или иных обстоятельств, исключаются. Единственными гарантиями товарной пригодности и использования по назначению являются те, которые изложены выше, и НИКАКИХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ЦЕЛЕЙ.Корпорация не несет ответственности за какие-либо штрафы или за какие-либо особые или косвенные убытки, такие как упущенная выгода или выручка, потеря другого оборудования, временные затраты, затраты, связанные с выводом оборудования из эксплуатации, повторной установкой или разборкой или повторная сборка или претензии третьих лиц к Покупателю. Гарантия, изложенная в первом параграфе этого раздела, не распространяется и не распространяется на какие-либо расходы или другие убытки или ответственность за любое оборудование, которое было неправильно хранилось или установлено, или в результате любых случайных или преднамеренных попыток эксплуатации с превышением или в ненормальной атмосфере или окружающей среде, или в которой был произведен несанкционированный ремонт или модификации, даже если такое оборудование неисправно и не соответствует спецификациям. Любой такой ремонт или модификации должны быть разрешены Корпорацией в письменной форме. Ответственность Корпорации не распространяется на оборудование, которое она не производила.

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

6

Г Е Н Е Р А Л И Н Ф О Р М А Т И О Н

ИНФОРМАЦИЯ НА ТАБЛИЧКЕ Заводская табличка USCO отражает соответствующую техническую и административную информацию, относящуюся к продукту. Паспортная табличка расположена на основании каждой фазы переключателя и на рукоятке управления всех переключателей с групповым управлением.

1

3

4

2

5

7

6

9

8

10

11

12

14

13

15

15

1. 2. 3. 4. 5. 6. 7. 8.

Обозначение класса допустимого продолжительного тока

9. Кратковременность 10. Кратковременная выдерживаемость 11. Дата изготовления оборудования 12. Номер заказа на продажу

Модель коммутатора

Максимальное рабочее напряжение

Номинальный продолжительный ток без превышения допустимого превышения температуры.

13. Номер строки торгового документа 14. Номер заказа клиента на поставку 15. Специальная информация, запрошенная клиентом.

Номинальная частота сети

Базовая стойкость к ударам молнии

Пиковая стойкость

Кратковременная стойкость

СТАНДАРТНАЯ ТАБЛИЧКА USCO ЯВЛЯЕТСЯ АЛЮМИНИЕВОЙ

Пересмотрено 30.11.2005

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

7

ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ТИПА AGCH5

К Е Н Т Е Р Б Р Е А К

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 8.От 3 кВ до 362 кВ ТОК НОМИНАЛЬНЫЙ от 1200 до 6000 А AGCH5 Center Break

AGCH5 — это двухизолирующий выключатель наружного воздуха с боковым открытием, изготовленный в основном из алюминия. Работа осуществляется вращением двух изоляторов, что делает центральный выключатель самым простым из всех переключателей с групповым управлением. Уникальные методы строительства, основанные на многолетнем опыте эксплуатации, в сочетании с простыми конструктивными решениями обеспечивают простоту установки, а также долгосрочную надежность.q Сварная конструкция из ламинированного материала q Низкие эксплуатационные затраты q Надежность в тяжелых условиях и повышенная износостойкость

С 1946 ГОДА ВЫБОР ИНЖЕНЕРОВ ДЛЯ ВЫСОКОВОЛЬТНЫХ ИЗДЕЛИЙ

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

8

К Е Н Т Е Р Б Р Е А К

ОПИСАНИЕ AGCH5 — это открытый выключатель с двумя изоляторами и воздушным разъединителем с групповым управлением, при этом оба изолятора вращаются во время работы. AGCH5 изготовлен в основном из алюминия и доступен в рейтингах от 8.Максимум от 3 до 362 кВ (номинальный ток от 7,5 до 345 кВ) и от 1200 до 6000 постоянного тока. Центральный разрыв — самый простой способ управления из всех переключателей с групповым управлением. Установленные горизонтально вертикально или снизу, ножи не поднимают вес во время работы. Установленные вертикально, лезвия уравновешивают друг друга во время работы.

ПРИМЕНЕНИЕ AGCH5 обычно используется в трехфазных линиях или подстанциях, таких как отключение трансформатора или линии, изоляция выключателя, байпас или секционирование шины.Управление AGCH5 может осуществляться как вручную, так и моторным оператором. ТЕСТИРОВАНИЕ AGCH5 был тщательно протестирован на соответствие текущим стандартам ANSI или превосходящие их. Доступна брошюра с подробным описанием электрических и механических испытаний конструкции AGCH5.

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

9

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ Контакты AGCH5 поставляется с контактными губками серебро-серебро с линейным высоким давлением, обеспечивающими наивысшую проводимость на начальном этапе и с течением времени.Контактные пальцы, изготовленные из твердотянутой меди, металлизированы серебром и покрыты гальваническим оловом. Штыревой контакт, также изготовленный из твердотянутой меди, покрыт серебряным припоем и гальваническим оловом. Эти методы и материалы, используемые при нанесении серебра, обеспечивают поверхности различной твердости с противозадирными свойствами, что приводит к минимальному износу в течение многих лет эксплуатации. Все контакты на AGCH5 заменяются на месте. В AGCH5 используется проверенный временем сварной ламинированный шарнирный узел USCO, обеспечивающий прямолинейный путь тока, исключающий передачу тока через шарнир.Это достигается с помощью сварного ламинированного алюминиевого проводника, который используется для создания обходного канала на шарнире. Это устраняет необходимость в болтовых или скользящих соединениях давления или контактах высокого давления и обеспечивает простоту эксплуатации. Сварные соединения образуют единый металлический путь от контактных площадок шарниров до основных контактов на ножках переключателя. Многослойный проводник изготовлен из технически чистой алюминиевой ленты, которая не подвергается деформационному упрочнению во время эксплуатации.

Лезвие Лезвие изготовлено из термообработанных алюминиевых трубок с термообработанными алюминиевыми отливками, приваренными к шарнирам и концам губок. Ножевой механизм Конструкция с центральным разрывом AGCH5 позволяет лучше распределять вес лопастей в сборе, обеспечивая отличные рабочие характеристики. Конструкция с центральным разрывом увеличивает жесткость лопастей при одновременном снижении вероятности перекоса контактов, особенно с переключателями более высокого номинала. Конфигурация с двумя изоляторами снижает стоимость, обеспечивая простой монтаж в полевых условиях.

К Е Н Т Е Р Б Р Е А К

ПРИНАДЛЕЖНОСТИ

• Заземляющие выключатели: до 100 кА, мгновенно • Вспомогательные выключатели: в стандартную комплектацию входят до 12 контактных колод • Стандартные дугогасительные сигналы установлены на всех выключателях • Выносные опоры: специально разработаны для вашего приложения • Разъемы: доступны для всех типов выключателей

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

10

К Е Н Т Е Р Б Р Е А К

Подшипники главного выключателя В AGCH5 используются прочные подшипники выключателя, состоящие из шариков из нержавеющей стали, в которых используются кольца подшипников из нержавеющей стали с корпусами и роторами из гальванизированного ковкого чугуна. Подшипники запломбированы на заводе и не требуют обслуживания. Отрегулированные на заводе упоры поставляются с подшипником для облегчения синхронизации во время установки. При напряжении 362 кВ и выше основным подшипником является роликовый подшипник Timken. Основания переключателя Для изготовления основания переключателя используется канал из конструкционной стали горячего окунания. На подшипниках имеются выравнивающие шпильки для выравнивания изолятора. Базы и монтажные размеры основания могут быть изменены в соответствии с вашими спецификациями и конструкцией. Изоляторы AGCH5 предназначен для установки имеющихся в продаже изоляторов с диаметром болта в три, пять или семь дюймов.Рабочие механизмы AGCH5 может работать с поворотной ручкой, редуктором или моторным приводом. Устройства управления проектируются на заводе и настраиваются в соответствии с вашей структурой, при этом все соединительные компоненты на заводе обрезаны до требуемых размеров.

Шарнирная передача тока AGCH5 не имеет шарнирных контактов; поэтому он обеспечивает передачу тока с максимальной надежностью. Передача тока на шарнирный конец лезвия осуществляется с помощью сварного алюминиевого ламинированного проводника, точно сформированного и смонтированного, чтобы обеспечить тысячи безотказных операций.Благодаря этому исключаются болтовые или скользящие соединения давления, резьбовые соединения или контакты высокого давления, что упрощает работу. Сварные соединения образуют единственный токопроводящий металлический путь от клеммной колодки шарнира до зажимного конца лезвия. Многослойный проводник изготовлен из технически чистой алюминиевой ленты, которая не твердеет во время работы. Обширные механические, электрические и экологические испытания, а также многолетний практический опыт доказывают, что такой подход к передаче тока превосходит любую традиционную конструкцию контактов с замкнутым или открытым шарниром.

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

11

ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ТИПА AGCH5 8,3 — 48,3 кВ 1200 — 6000 А

РЕЙТИНГИ

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

РАЗМЕРЫ

СТАНДАРТНАЯ МАССА MTG

№ КАТАЛОГА MAX BIL CONT.

МАМА.

А

В

С

D

1 полюс

AGCH5-00812 8,3 AGCH5-00820 8,3 AGCH5-00830 8.3 AGCH5-00840 8,3 AGCH5-00850 8,3 AGCH5-00860 8,3

95 1200 61 000 24 95 2000 100 000 24 95 3000 120 000 24 95 4000 120 000 27

17 7/8 26 1/8 20 7/8 8 1/4 X 24 96 17 7/8 27 1/2 20 7/8 8 1/4 X 24118 26 1/2 34 1/2 18 1 / 4 8 1/4 Х 24 125

33 1/8 42 5/8

19 8 1/4 Х 27 140

95 5000 120 000 95 6000 120 000

* *

* *

* *

* *

* *

* *

АГЧ5-01512 15.5110 1200 61 000 24 AGCH5-01520 15,5 110 2000 100 000 24 AGCH5-01530 15,5 110 3000 120 000 24 AGCH5-01540 15,5 110 4000 120 000 27 AGCH5-01550 15,5 110 5000 120 000 * AGCH5-01560 15,5 110 6000 120 000 *

20 3/8 28 5/8 20 7/8 8 1/4 X 24 102

20 3/8

30

20 7/8 8 1/4 Х 24 131

28 1/2 36 1/2 18 1/4 8 1/4 X 24140

35 1/8 44 5/8

19 8 1/4 Х 27 156

* *

* *

* *

* *

* *

К Е Н Т Е Р Б Р Е А К

AGCH5-02712 27 AGCH5-02720 27 AGCH5-02730 27 AGCH5-02740 27 AGCH5-02750 27 AGCH5-02760 27 AGCH5-03812 38 AGCH5-03820 38 AGCH5-03830 38 AGCH5-03840 38

150 1200 61 000 24 150 2000 100 000 24 150 3000 120 000 24 150 4000 120 000 27 200 1200 61 000 24 200 2000 100 000 24 200 3000 120 000 27 200 4000 120 000 27 150 5000 120 000 150 6000 120 000 * *

24 3/8 32 5/8 20 7/8 8 1/4 X 24 112

24 3/8

34

20 7/8 8 1/4 Х 24 141

31 1/2 39 1/2 18 1/4 8 1/4 X 24 150

38 1/8 47 5/8

19 8 1/4 Х 27 194

* *

* *

* *

* *

* *

28 3/8 36 5/8 20 7/8 8 1/4 X 24 168

28 3/8 36 1/2

38 40

20 7/8 8 1/4 X 24 235 21 1/4 8 1/4 X 27 250 19 8 1/4 X 27 265

43 1/8 52 5/8

АГЧ5-04812 48. 3250 1200 61,000 30 AGCH5-04820 48,3 250 2000 100,000 30 AGCH5-04830 48,3 250 3000 120,000 * AGCH5-04840 48,3 250 4000 120,000 *

32 3/8 40 5/8 22 1/8 8 1/4 X 30 204

32 3/8

42

22 1/8 8 1/4 Х 30 274 ​​

* *

* *

* *

* *

* *

* Обратитесь на завод

РАЗМЕРЫ, ПРЕДНАЗНАЧЕННЫЕ В ДЮЙМАХ — ВЕС, ПРЕДСТАВЛЕННЫЙ В ФУНТАХ (В КОМПЛЕКТЕ ИЗОЛЯТОРОВ) 8,3 — 72,5 кВ 3 ”БОЛТОВЫЙ ЗАЖИМ СТАНЦИИ ИЗОЛЯТОРЫ РАЗМЕРЫ НЕ ДЛЯ СТРОИТЕЛЬНЫХ НАЗНАЧЕНИЙ ОБРАТИТЕСЬ К ЗАВОДУ ДЛЯ СЕРТИФИЦИРОВАННЫХ ТИПОВ

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

12

ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ТИПА AGCH5 72.5 — 362 кВ 1200 — 5500 А

РЕЙТИНГИ

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

РАЗМЕРЫ

СТАНДАРТНАЯ МАССА MTG

№ КАТАЛОГА 1 полюс AGCH5-07212 72,5 350 1200 61,000 42 40 3/8 48 5/8 29 3/4 8 1/4 X 42320 AGCH5-07220 72,5 350 2000 100,000 42 40 3/8 48 5/8 29 3/4 8 1/4 X 42 405 AGCH5-07230 72,5 350 3000 120 000 48 49 45 1/2 32 1/2 8 1/4 X 48 450 AGCH5-07240 72,5 350 4000 120 000 * * * * * 495 AGCH5-12312 123 550 1200 61 000 60 60 1/4 69 11/16 37 5/8 8 1/4 x 60 487 AGCH5-12320 123550 2000 100000 60 60 1/4 69 7/8 37 5/8 8 1/4 x 60 523 AGCH5-12330 123550 3000 120 000 60 64 70 1/2 37 1/2 8 1/4 x 60 562 AGCH5-12340 123550 4000 120 000 60 64 1/8 72 5/8 37 1/4 8 1/4 x 60 655 AGCH5- 14512 145 650 1200 61 000 72 69 1/4 78 5/16 43 1/4 8 1/4 x 72 774 AGCH5-14520 145 650 2000 100 000 72 69 1/4 78 3/8 43 1/4 8 1/4 x 72 885 AGCH5-14530 145 650 3000 120 000 72 75 81 1/2 43 1/2 8 3/4 x 72 910 AGCH5-14540 145 650 4000 120 000 72 76 1/8 84 5/8 43 1/4 8 3/4 x 72 940 AGCH5-17012 170750 1200 61000 84 80 5/16 89 7/8 48 8 3/4 x 84950 AGCH5-17020 170750 2000 100000 84 80 5/16 90 48 8 3/4 x 84 1100 AGCH5- 17030 170 750 3000 120 , 000 84 84 90 1/2 48 1/4 8 3/4 x 84 1200 AGCH5-17040 170750 4000 120 000 84 84 1/8 92 5/8 48 8 3/4 x 84 1300 AGCH5-17050 170 750 5000 120 000 84 84 1/8 96 5/8 57 8 3/4 x 84 1410 AGCH5-24512 245 900 1200 61 000 96 98 1/2 112 1/2 57 1/2 8 3/4 x 96 1765 AGCH5-24520 245900 2000 100000 96 98 1/2 113 1/2 58 8 3/4 x 96 1026 AGCH5-24530 245 900 3000 120 000 96102 1/4 114 1/8 56 8 3/4 x 96 1128 AGCH5-24540 245 900 4000 120 000 96 101 1/4 112 59 8 3/4 x 96 1970 AGCH5-24550 245900 5000 120000 * * * * * 2065 AGCH5-36220 362 1300 2000 100000 132127 1/4 140 80 3/4 11 x 132 1940 AGCH5-36230 362 1300 3000 120 000 132 130 7/8 143 77 5/8 11 x 132 2030 AGCH5-36240 362 1300 4000 120 000 132 131 140 63 1/2 11 x 132 2125 AGCH5-36250 362 1300 5000 120 000 * * * * * 2001 * Для получения сведений о переключателях на 5500 ампер обратитесь на завод. MAX BIL CONT.МАМА. А Б В Г

К Е Н Т Е Р Б Р Е А К

РАЗМЕРЫ, ПРЕДНАЗНАЧЕННЫЕ В ДЮЙМАХ — ВЕС, ПРЕДНАЗНАЧЕННЫЙ В ФУНТАХ (ВКЛЮЧЕНЫ ИЗОЛЯТОРЫ) 8,3 — 72,5 кВ ИЗОЛЯТОРЫ СТОЙКИ СТАНЦИИ С БОЛТОВЫМ КРУГОМ 3 ”123 — 362 кВ 5” БОЛТОВЫЕ КРУГЛЫЕ СТАНЦИИ КОНТРОЛЬНЫЕ ИЗОЛЯТОРЫ РАЗМЕРЫ, НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ПРОИЗВОДСТВА КОНСТРУКЦИИ

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

13

ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

, ТИПЫ ГЧ5 и АГЧ5 8,3 — 48,3 кВ

РЕЙТИНГИ

№ КАТАЛОГА

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

ВЕС ОДНОПОЛЮСНЫЙ (фунты)

ПЕРЕКЛЮЧАТЕЛЬ МЕДНЫЙ

ВЫКЛЮЧАТЕЛЬ АЛЮМИНИЙ

НОМ. (среднеквадратичное значение)

МАКС. (среднеквадратичное значение)

млрд (пик) ПРОДОЛЖ. ПИК МАМА. 3 СЕК.

ОБЪЕМ БОЛТА

INS.

ГЧ5-00812 ГЧ5-00820

7,5 8,3 95 1200 99 000 61 000 38 000 TR-202 3 «7,5 8,3 95 2000 130 000 80 000 50 000 TR-202 3» * AGCH5-00812 7,5 8,3 95 1200 99 000 61 000 38 000 TR-202 3 «96 AGCH5-00820 7. 5 8,3 95 2000 164 000 100 000 62 500 TR-202 3 «118 AGCH5-00830 7,5 8,3 95 3000 195 000 120 000 75 000 TR-222 5» 125 AGCH5-00840 7,5 8,3 95 4000 195 000 120 000 75 000 TR-222 5 «140 AGCH5-00850 7,5 8,3 95 5000 195000 120 000 75 000 TR-222 5 «* AGCH5-00860 7,5 8,3 95 6000 195 000 120 000 75 000 TR-222 5» * * AGCH5-01512 15 15,5 110 1200 99 000 61 000 38 000 TR-205 3 «102 AGCH5-01520 15 15,5 110 2000 164 000 100 000 62 500 TR-205 3 «131 AGCH5-01530 15 15,5 110 3000 195 000 120 000 75 000 TR-225 5» 140 AGCH5-01540 15 15.5110 4000 195000 120 000 75 000 TR-225 5 «156 AGCH5-01550 15 15,5 110 5000 195 000 120 000 75 000 TR-225 5» * AGCH5-01560 15 15,5 110 6000 195 000 120 000 75 000 TR-225 5 «* * AGCH5-02712 23 27,0 150 1200 99,000 61,000 38,000 TR-208 3 «112 AGCH5-02720 23 27,0 150 2000 164,000 100,000 62,500 TR-208 3» 141 AGCH5-02730 23 27,0 150 3000 195,000 120,000 75,000 TR-227 5 «150 AGCH5-02740 23 27,0 150 4000 195 000 120 000 75 000 TR-227 5 «194 AGCH5-02750 23 27,0 150 5000 195 000 120 000 75 000 TR-227 5» * AGCH5-02760 23 27. 0150 6000 195000 120 000 75 000 TR-227 5 «* * AGCH5-03812 34,5 38,0 200 1200 99 000 61 000 38 000 TR-210 3» 168 AGCH5-03820 34,5 38,0 200 2000 164 000 100 000 62 500 TR-210 3 «235 AGCH5-03830 34,5 38,0 200 3000 195000 120 000 75 000 TR-231 5 «250 AGCH5-03840 34,5 38,0 200 4000 195 000 120 000 75 000 TR-231 5» 265 * AGCH5-04812 46 48,3 250 1200 99 000 61 000 38 000 TR-214 3 «204 AGCH5-04820 46 48,3 250 2000 164 000 100 000 62 500 TR-214 3 «274 AGCH5-04830 46 48,3 250 3000 195 000 120 000 75 000 TR-267 5» 315 AGCH5-04840 46 48.3 250 4000 195 000 120 000 75 000 TR-267 5 «345 120 15 15,5 110 1200 99 000 61 000 38 000 TR-205 3» 15 15,5 110 2000 130 000 80 000 50 000 TR-205 3 «195 23 27,0 150 1200 99 000 61 000 38 000 TR-208 3» 23 27,0 150 2000 130,000 80,000 50,000 TR-208 3 «140 34,5 38,0 200 1200 99,000 61,000 38,000 TR-210 3» 34,5 38,0 200 2000 130,000 80,000 50,000 TR-210 3 «210 46 48,3 250 1200 99,000 61,000 38,000 TR-214 3» 46 48,3 250 2000 130 000 80 000 50 000 TR-214 3 «255

К Е Н Т Е Р Б Р Е А К

ГЧ5-01512 ГЧ5-01520

ГЧ5-02712 ГЧ5-02720

ГЧ5-03812 ГЧ5-03820

ГЧ5-04812 ГЧ5-04820

* См. Заводское примечание. Медные переключатели не могут поставляться с ламинированным шарнирным соединением.

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

14

ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

, ТИПЫ ГЧ5 и АГЧ5 72,5 — 362 кВ

РЕЙТИНГИ

№ КАТАЛОГА

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

ВЕС ОДНОПОЛЮСНЫЙ (фунты)

ПЕРЕКЛЮЧАТЕЛЬ МЕДНЫЙ

ВЫКЛЮЧАТЕЛЬ АЛЮМИНИЙ

НОМ. (среднеквадратичное значение)

МАКС. (среднеквадратичное значение)

млрд (пик) ПРОДОЛЖ. ПИК МАМА. 3 СЕК. INS.

ОБЪЕМ БОЛТА

ГЧ5-07212 ГЧ5-07220

69 72.5 350 1200 99 000 61 000 38 000 TR-216 3 «69 72,5 350 2000 164 000 100 000 62 500 TR-216 3»

380

*

AGCH5-07212 69 72,5 350 1200 99,000 61,000 38,000 TR-216 3 «AGCH5-07220 69 72,5 350 2000 164,000 100,000 62,500 TR-278 5» AGCH5-07230 69 72,5 350 3000 195,000 120,000 75,000 TR-278 5 «AGCH5-07240 69 72,5 350 4000 195 000 120 000 75 000 TR-278 5 «

320 405450 495760 646 523 562 655 860 774 885910 940 950 * *

К Е Н Т Е Р Б Р Е А К

ГЧ5-12312 ГЧ5-12320

115 123 550 1200 99 000 61 000 38 000 TR-286 5 «115 123 550 2000 164 000 100 000 62 500 TR-286 5»

AGCH5-12312 115 123 550 1200 99 000 61 000 38 000 TR-286 5 «AGCH5-12320 115 123 550 2000 164 000 100 000 62 500 TR-286 5» AGCH5-12330 115 123 550 3000 195 000 120 000 75 000 TR-286 5 «AGCH5-12340 115 123 550 4000 195 000 120 000 75 000 TR-286 5 «

ГЧ5-14512 ГЧ5-14520

138 145 650 1200 99 000 61 000 38 000 TR-288 5 «138 145 650 2000 164 000 100 000 62 500 TR-288 5»

AGCH5-14512 138 145 650 1200 99 000 61 000 38 000 TR-288 5 «AGCH5-14520 138 145 650 2000 164 000 100 000 62 500 TR-288 5» AGCH5-14530 138 145 650 3000 195 000 120 000 75 000 TR-288 5 «AGCH5-14540 138 145 650 4000 195 000 120 000 75 000 TR-288 5 «AGCH5-17012 161170 750 1200 99 000 61 000 38 000 TR-291 5» AGCH5-17020 161170 750 2000 164 000 100 000 62 500 TR-291 5 «AGCH5-17030 161170 750 3000 195 000 120 000 75 000 TR-291 5 «AGCH5-17040 161170 750 4000 195 000 120 000 75 000 TR-291 5» AGCH5-17050 161170 750 5000 195 000 120 000 75 000 TR-291 5 «AGCH5-24512 230 245 900 1200 99 000 61 000 38 000 TR-304 5 «AGCH5-24520 230 245 900 2000 164 000 100 000 62 500 TR-304 5» AGCH5-24530 230 245 900 3000 195 000 120 000 75 000 TR-304 5 «AGCH5-24540 230 245 900 4000 195 000 120 000 75 000 TR-304 5» AGCH5-24550 230 245 900 5000 195 000 120 000 75 000 TR-304 5 «AGCH5-36220 345 362 1300 2000 164 000 100 000 62 500 TR-367 5» AGCH5-36230 345 362 1300 3000 195 000 120 000 75 000 TR-367 5 «AGCH5- 34540 345 362 1300 4000 195 000 120 000 75 000 TR-367 5 «AGCH5-36250 345 362 1300 5000 195 000 120 000 75 000 TR-367 5»

1100 1200 1300 1410 1765 1026 1128 1970 2065 1940 2030 2125 2001

* Обратитесь на завод

Для переключателей на 5500 ампер проконсультируйтесь с заводом-изготовителем

Примечание. Медные переключатели не могут поставляться с ламинированным шарнирным соединением.

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

15

ДВОЙНОЙ ЦЕНТРАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ТИПА ATR

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ От 145 кВ до 550 кВ НОМИНАЛЬНЫЙ ТОК от 2000 до 5500 А ATR с двойным центральным разрывом ATR представляет собой трехизолятор с двойным центральным разрывом

Выключатель наружного воздуха

изготовлен в основном из алюминия. Операция осуществляется вращением центрального изолятора.Этот переключатель, проверенный годами полевого опыта, в полной мере использует преимущества уникальных методов конструкции, чтобы обеспечить как простую работу, так и долгосрочную надежность. q Чрезвычайно низкое рабочее усилие q Превосходное качество в условиях обледенения q Разрыв центра Простота работы при вертикальном разрыве фаз

С 1946 ГОДА ВЫБОР ИНЖЕНЕРОВ ДЛЯ ВЫСОКОВОЛЬТНЫХ ИЗДЕЛИЙ

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

16

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

ОПИСАНИЕ ATR представляет собой трехизолирующий выключатель с двойным центральным разрывом, наружный воздушный выключатель, изготовленный в основном из алюминия; доступны с номиналами от 145 кВ до 550 кВ максимум (от 138 кВ до 500 кВ номинально) от 2000 до 5500 непрерывных ампер.Эта уникальная конструкция включает в себя тройное вращение изолятора для лучшего распределения веса, а также наш «проверенный» узел контакта ножей с центральным разрывом, который можно найти на нашем устройстве AGCH5. ПРИМЕНЕНИЕ ATR обычно используется в трехфазных линиях или подстанциях, таких как отключение трансформатора или линии, отключение выключателя, байпас или секционирование шины. Управление ATR может осуществляться как ручным управлением, так и моторным оператором.

ТЕСТИРОВАНИЕ ATR был тщательно протестирован на соответствие или превосходство текущим стандартам ANSI.Доступна брошюра с подробным описанием электрических и механических испытаний конструкции ATR.

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

17

ДИЗАЙН-ХАРАКТЕРИСТИКИ Контакты

Лезвие Лезвие изготовлено из термообработанных алюминиевых трубок с термообработанными алюминиевыми отливками, приваренными к шарнирам и концам губок. Ножевой механизм Уникальная конструкция с центральным разрывом ATR позволяет лучше распределять вес лопастей в сборе без необходимости в дополнительном межфазном интервале.Вес ножей распределяется между тремя изоляторами, а не весь вес уравновешивается на центральном изоляторе, как в случае с двойным выключателем. Это увеличивает жесткость лопастей при одновременном снижении вероятности перекоса контактов, особенно с переключателями более высокого номинала.

ATR поставляется с контактными губками серебро-серебро под высоким давлением, обеспечивающими максимальную проводимость на начальном этапе и с течением времени. Контактные пальцы, изготовленные из твердотянутой меди, металлизированы серебром и покрыты гальваническим оловом.Штыревой контакт, также изготовленный из твердотянутой меди, покрыт серебряным припоем и гальваническим оловом. Эти методы и материалы, используемые при нанесении серебра, обеспечивают поверхности различной твердости с противозадирными свойствами, что приводит к минимальному износу в течение многих лет эксплуатации. Все контакты на ATR заменяются на месте. В ATR используется проверенный временем сварной ламинированный шарнирный узел USCO, обеспечивающий прямолинейный путь тока, исключающий передачу тока через шарнир. Это достигается с помощью сварного ламинированного алюминиевого проводника, который используется для создания обходного канала на шарнире.Это устраняет необходимость в болтовых или скользящих соединениях давления или контактах высокого давления и обеспечивает простоту эксплуатации. Сварные соединения образуют единый металлический путь от клемм шарниров до главных контактов на ножках переключателя. Многослойный проводник изготовлен из технически чистой алюминиевой ленты, которая не твердеет во время работы.

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

ПРИНАДЛЕЖНОСТИ

• Заземляющие выключатели: до 100 кА, мгновенно • Вспомогательные выключатели: 12 контактных колод в стандартной комплектации • Стандартные дугогасительные сигналы установлены на всех переключателях с групповым управлением • Выносные опоры: специально разработаны для вашего применения • Разъемы: доступны для всех типов переключателей

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

18

Подшипники главного выключателя ATR включает прочные подшипники выключателя, состоящие из шариков из нержавеющей стали, в которых используются кольца подшипников из нержавеющей стали (145–245 кВ) с корпусами и роторами из гальванизированного ковкого чугуна.Подшипники запломбированы на заводе и не требуют обслуживания. Отрегулированные на заводе упоры поставляются с подшипником для облегчения синхронизации во время установки. При напряжении 362 кВ и выше основным подшипником является роликовый подшипник Timken. Основания переключателя Для изготовления основания переключателя используется канал из конструкционной стали горячего окунания. На подшипниках имеются выравнивающие шпильки для выравнивания изолятора. Базы и монтажные размеры основания могут быть изменены в соответствии с вашими спецификациями и конструкцией. Изоляторы ATR разработан для установки имеющихся в продаже изоляторов с пятью изоляторами. ATR может работать с поворотной рукояткой, коробкой передач или моторным приводом.Устройства управления проектируются на заводе и настраиваются в соответствии с вашей структурой, при этом все соединительные компоненты на заводе обрезаны до требуемых размеров. или семидюймовый болт. Рабочие механизмы

Шарнирная передача тока ATR не имеет шарнирных контактов; поэтому он обеспечивает передачу тока с максимальной надежностью. Передача тока на шарнирный конец лезвия осуществляется с помощью сварного алюминиевого ламинированного проводника, точно сформированного и смонтированного, чтобы обеспечить тысячи безотказных операций.Благодаря этому исключаются болтовые или скользящие соединения давления, резьбовые соединения или контакты высокого давления, что упрощает работу. Сварные соединения образуют единственный токопроводящий металлический путь от клеммной колодки шарнира до зажимного конца лезвия. Многослойный проводник изготовлен из технически чистой алюминиевой ленты, которая не твердеет во время работы. Обширные механические, электрические и экологические испытания, а также многолетний практический опыт доказывают, что такой подход к передаче тока превосходит любую традиционную конструкцию контактов с замкнутым или открытым шарниром.

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

19

ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ ТИПА ATR 145 — 550 кВ 2000 Ампер

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ (кВ) ТОК (A) МАКС. BIL CONT. МАМА.

РАЗМЕРЫ

СТАНДАРТНАЯ МАССА MTG

№ КАТАЛОГА

A B C D E

1 полюс

ATR-14520 ATR-17020 ATR-24520

145 650 2000 100 000 51 170 750 2000 100 000 * 245 900 2000 100 000 60

69 5/16 70

34

21 1/4 8 1/4 x 90 961

*

*

*

*

8 3/4 х 108 *

98 3/8 108 3/16 34 11/16 33 5/8 8 3/4 x 108 2750

ATR-36220-1050 362 1050 2000 100,000 * ATR-36220-1300 362 1300 2000 100,000 84

*

*

*

*

11 х 150

* * *

127 1/8 137 49 1/6 42 3/8 11 x 150

ATR-55020

550

*

2000 100 000 *

*

*

*

*

*

* Обратитесь на завод

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

РАЗМЕРЫ, ПРЕДНАЗНАЧЕННЫЕ В ДЮЙМАХ — ВЕС, ПРЕДСТАВЛЕННЫЙ В ФУНТАХ (ИЗОЛЯТОРЫ ВКЛЮЧЕНЫ) 145-550 кВ 5 ”БОЛТОВЫЙ ЗАЖИМ СТАНЦИИ ИЗОЛЯТОРЫ РАЗМЕРЫ НЕ ДЛЯ СТРОИТЕЛЬНЫХ НАЗНАЧЕНИЙ ОБРАТИТЕСЬ К ЗАВОДУ ДЛЯ СЕРТИФИЦИРОВАННЫХ ТИПОВ

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

20

ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ ТИПА ATR 145 — 550 кВ 3000 — 4000 Ампер

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ (кВ) ТОК (A) МАКС. BIL CONT.МАМА.

РАЗМЕРЫ

СТАНДАРТНАЯ МАССА MTG

№ КАТАЛОГА

A B C D E

1 полюс

ATR-14530 145 650 3000 120 000 48 73 4/9 79 5/8 26 * ATR-17030 170 750 3000 120 000 60 84 1/2 90 2/3 33 1/2 31 3/4 8 3/4 x 108 * ATR-24530 245 900 3000 120 000 60 102 3/4 114 5/8 33 1/2 31 3/4 8 3/4 x 108 2850 ATR-36230 362 1050 3000 120 000 84116 7/8 126 5/8 48 5 / 8 40 1/2 11 x 150 * ATR-36230-1300 362 1300 3000 120 000 84130 7/8 140 2/3 48 5/8 40 1/2 11 x 150 2900 ATR-55030-1550 550 1550 3000 100 000 132 153 162 4/5 96 5/8 40 1/2 11 x 216 4000 ATR-55030-1800 550 1800 3000 100 000 132 177 186 4/5 96 5/8 40 1/2 11 x 216 4250 ATR-55040-1800 550 1800 4000 100000 132 177 189 7/8 96 2/3 41 3/4 11 x 216 4500 * Обратитесь на завод 26 4/9 8 1/4 x 90

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

РАЗМЕРЫ, ПРЕДНАЗНАЧЕННЫЕ В ДЮЙМАХ — ВЕС, ПРЕДСТАВЛЕННЫЙ В ФУНТАХ (ИЗОЛЯТОРЫ ВКЛЮЧЕНЫ) 145 — 550 кВ 5 ”БОЛТОВЫЙ ЗАЖИМ СТАНЦИИ ИЗОЛЯТОРЫ РАЗМЕРЫ НЕ ДЛЯ СТРОИТЕЛЬНЫХ ЦЕЛЕЙ ОБРАТИТЕСЬ К ЗАВОДУ ДЛЯ СЕРТИФИЦИРОВАННЫХ ТИПОВ

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

21

ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ ТИПА ATR 145 — 550 кВ

РЕЙТИНГИ

№ КАТАЛОГА

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

ВЕС ОДНОПОЛЮСНЫЙ (фунты)

НОМ. (среднеквадратичное значение)

МАКС. (среднеквадратичное значение)

млрд (пик) ПРОДОЛЖ. ПИК МАМА. 3 СЕК.

ОБЪЕМ БОЛТА

ВЫКЛЮЧАТЕЛЬ АЛЮМИНИЙ

INS.

ATR-14520

138

145

650 2000 164 000 100 000 62 500 TR-288 5 «

961

ATR-14530

138

145

650 3000 195 000 120 000 75 000 TR-288 5 «

*

ATR-17020

161

170

750 2000 164 000 100 000 62 500 TR-291 5 «

*

ATR-17030

161

170

750 3000 195 000 120 000 75 000 TR-291 5 «

*

ATR-24520

230

245

900 2000 164 000 100 000 62 500 TR-304 5 «

2750

ATR-24530

230

245

900 3000 195 000 120 000 75 000 TR-304 5 «

2850

ATR-36220-1050

345

362 1050 2000 164 000 100 000 62 500 TR-312 5 «

*

ATR-36220-1300

345

362 1300 2000 164 000 100 000 62 500 TR-324 5 «

*

ATR-36230-1050

345

362 1050 3000 195 000 120 000 75 000 TR-312 5 «

*

Д О У Б Л Е К Е Н Т Е Р Б Р Е А К

ATR-36230-1300

345

362 1300 3000 195 000 120 000 75 000 TR-324 5 «

2900

*

ATR-55020-1470

500

550 1470 2000 164 000 100 000 62 500 TR-330 5 «

ATR-55030-1550

500

550 1550 3000 164 000 100 000 75 000 TR-379 5-7 дюймов

4000

ATR-55030-1800

500

550 1800 3000 164 000 100 000 75 000 TR-391 5 «-7»

4250

ATR-55040-1800

500

550 1800 4000 164 000 100 000 75 000 TR-391 5 «-7»

4500

* Обратитесь на завод

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

22

ВЫКЛЮЧАТЕЛЬ VEE ТИПА AGCH5V

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 15.От 5 кВ до 245 кВ НОМИНАЛЬНЫЙ ТОК от 1200 до 4000 А AGCH5V Алюминиевый «V» центральный разрыв

AGCH5V представляет собой двухизолирующий выключатель наружного воздуха с боковым открытием, изготовленный в основном из алюминия. Работа осуществляется вращением двух изоляторов в конструкции низкопрофильного основания. Уникальные методы строительства, основанные на многолетнем опыте эксплуатации в сочетании с простыми концепциями дизайна, обеспечивают простоту установки, а также долгосрочную надежность. q Сварная ламинированная конструкция q Низкопрофильная конструкция q Отлично подходит для монтажа на прямой опоре

В Е Е С В И Т К Ч

С 1946 ГОДА ВЫБОР ИНЖЕНЕРОВ ДЛЯ ВЫСОКОВОЛЬТНЫХ ИЗДЕЛИЙ

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

23

ОПИСАНИЕ AGCH5V — это открытый выключатель с двумя изоляторами и воздушным разъединителем с групповым управлением, при этом оба изолятора вращаются из низкопрофильной базовой конструкции.AGCH5V изготовлен в основном из алюминия и доступен в номиналах от 15,5 до 245 кВ (номинал от 15 до 230 кВ) и от 1200 до 4000 непрерывных ампер. Переключатель «V» сохраняет характерную простоту управления с разрывом по центру, при этом требуя минимальной занимаемой площади конструкции, что делает его универсальным для применения как в конструкции, так и на опоре. Низкопрофильная конструкция AGCH5V минимизирует размер конструкции, создавая более экономичный и эстетичный вариант переключения.Установленные горизонтально вертикально или снизу, ножи не поднимают вес во время работы. Установленные вертикально, лезвия уравновешивают друг друга во время работы.

ПРИМЕНЕНИЕ AGCH5V обычно используется в трехфазных линиях или подстанциях, таких как отключение трансформатора или линии, изоляция выключателя, байпас или секционирование шины. Небольшая площадь основания для установки делает устройство универсальным для использования с прямой опорой. Управление AGCH5V может осуществляться как ручным управлением, так и моторным оператором.ТЕСТИРОВАНИЕ AGCH5V прошел всесторонние испытания на предмет соответствия или превышения текущих стандартов ANSI. Доступна брошюра с подробным описанием электрических и механических испытаний конструкции AGCH5V.

В Е Е С В И Т К Ч

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

24

накладки на главные контакты на ножках переключателя. Многослойный проводник изготовлен из технически чистой алюминиевой ленты, которая не твердеет во время работы.Лезвие Лезвие изготовлено из термообработанных алюминиевых трубок с термообработанными алюминиевыми отливками, приваренными к шарнирам и концам губок. Ножевой механизм Конструкция с центральным разрывом AGCH5V позволяет лучше распределять вес лопастей в сборе, обеспечивая отличные рабочие характеристики. Конструкция с центральным разрывом увеличивает жесткость лопастей при одновременном снижении вероятности перекоса контактов, особенно с переключателями более высокого номинала. Конфигурация с двумя изоляторами снижает стоимость, обеспечивая простой монтаж в полевых условиях.

ДИЗАЙН-ХАРАКТЕРИСТИКИ Контакты

AGCH5V снабжен контактными губками серебро-серебро с линейным высоким давлением, обеспечивающими наивысшую проводимость на начальном этапе и с течением времени. Контактные пальцы, изготовленные из твердотянутой меди, металлизированы серебром и покрыты гальваническим оловом. Штыревой контакт, также изготовленный из твердотянутой меди, покрыт серебряным припоем и гальваническим оловом. Эти методы и материалы, используемые при нанесении серебра, обеспечивают поверхности различной твердости с противозадирными свойствами, что приводит к минимальному износу в течение многих лет эксплуатации.Все контакты AGCH5V заменяются на месте. В AGCH5V используется проверенный временем сварной ламинированный шарнирный узел USCO, обеспечивающий прямолинейный путь тока, исключающий передачу тока через шарнир. Это достигается с помощью сварного ламинированного алюминиевого проводника, который используется для создания обходного канала на шарнире. Это устраняет необходимость в болтовых или скользящих соединениях давления или контактах высокого давления и обеспечивает простоту эксплуатации. Сварные соединения образуют единый металлический путь от конца петли-

ПРИНАДЛЕЖНОСТИ

• Заземляющие выключатели: до 100 кА, мгновенно • Вспомогательные выключатели: 12 контактных колод в стандартной комплектации • Стандартные дугогасительные сигналы установлены на всех переключателях с групповым управлением • Выносные опоры: специально разработаны для вашего применения • Разъемы: доступны для всех типов переключателей

В Е Е С В И Т К Ч

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

25

Подшипники главного выключателя В AGCH5V используются прочные подшипники выключателя, состоящие из шариков из нержавеющей стали, в которых используются кольца подшипников из нержавеющей стали с корпусами и роторами из гальванизированного ковкого чугуна.Подшипники запломбированы на заводе и не требуют обслуживания. Отрегулированные на заводе упоры поставляются с подшипником для облегчения синхронизации во время установки. Основания переключателя Соединительный механизм из нержавеющей стали и бронзы, соединяющий вращающиеся изоляторы, обеспечивает синхронное вращение изоляторов и надежное управление лопастями переключателя во время работы. Канал из конструкционной стали горячего окунания используется для изготовления основания переключателя. На подшипниках имеются регулировочные штифты для выравнивания изолятора.Базы и монтажные размеры основания могут быть изменены в соответствии с вашими спецификациями и конструкцией. Изоляторы AGCH5V предназначен для установки имеющихся в продаже изоляторов с диаметром болта в три или пять дюймов. Рабочие механизмы AGCH5V может работать с поворотной ручкой, редуктором или моторным приводом. Устройства управления проектируются на заводе и настраиваются в соответствии с вашей структурой, при этом все соединительные компоненты на заводе обрезаны до требуемых размеров.

Шарнирная передача тока AGCH5V не имеет шарнирных контактов; следовательно, он позволяет передавать ток с максимальной надежностью.Передача тока на шарнирный конец лезвия осуществляется с помощью сварного алюминиевого ламинированного проводника, точно сформированного и смонтированного, чтобы обеспечить тысячи безотказных операций. Благодаря этому исключаются болтовые или скользящие соединения давления, резьбовые соединения или контакты высокого давления, что упрощает работу. Сварные соединения образуют единственный токопроводящий металлический путь от клеммной колодки шарнира до зажимного конца лезвия. Многослойный проводник изготовлен из технически чистой алюминиевой ленты, которая не твердеет во время работы.Обширные механические, электрические и экологические испытания, а также многолетний практический опыт доказывают, что такой подход к передаче тока превосходит любую традиционную конструкцию контактов с замкнутым или открытым шарниром.

В Е Е С В И Т К Ч

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

26

ВЫКЛЮЧАТЕЛЬ VEE ТИПА AGCH5V 15,5 — 48,3 кВ 1200 — 2000 Ампер

РЕЙТИНГИ

НАПРЯЖЕНИЕ (кВ)

ТОК (A) РАЗМЕРЫ СТАНДАРТНАЯ МАССА MTG

№ КАТАЛОГА

MAX BIL CONT.

МАМА.

А

В

С

1 полюс

AGCH5V-01512 15,5 AGCH5V-01520 15,5 AGCH5V-02712 27 AGCH5V-02720 27 AGCH5V-03812 38 AGCH5V-03820 38 AGCH5V-04812 48,3 AGCH5V-04820 48,3

110 110

1200 61 000 21 15/16 2000 80 000 21 15/16

10 10 14 14 18 18 22 22

21 1/2 8 1/4 X 12 21 15/16 8 1/4 X 12 24 15/16 8 1/4 X 12 25 3/8 8 1/4 X 12 28 7/16 8 1/4 X 12 28 7/8 8 1/4 X 12 31 15/16 8 1/4 X 12 32 1/4 8 1/4 X 12

151 165 112 141 176 230 250 270

150 1200 61 000 25 15/16 150 2000 80 000 25 15/16 200 1200 61 000 29 15/16 200 2000 80 000 29 15/16 250 1200 61 000 33 15/16 250 2000 80 000 33 15/16

В Е Е С В И Т К Ч

РАЗМЕРЫ, ВЫЯВЛЕННЫЕ В ДЮЙМАХ — ВЕС, ВЫЯВЛЕННЫЙ В ФУНТАХ (ВКЛЮЧАЯ ИЗОЛЯТОРЫ) 15.5 — 48,3 кВ 3 ”БОЛТОВЫЙ ЗАЖИМ СТАНЦИИ РАЗМЕРЫ ИЗОЛЯТОРОВ НЕ ДЛЯ СТРОИТЕЛЬСТВА СВЯЗАТЬСЯ С ЗАВОДОМ ДЛЯ СЕРТИФИЦИРОВАННЫХ ОТПЕЧАТОВ

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

27

ВЫКЛЮЧАТЕЛЬ VEE ТИПА AGCH5V 72,5 — 245 кВ 1200 — 4000 Ампер

РЕЙТИНГИ

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

РАЗМЕРЫ

СТАНДАРТНАЯ МАССА MTG

№ КАТАЛОГА

MAX BIL CONT.

МАМА.

А

В

С

1 полюс

АГЧ5В-07212 72.5 AGCH5V-07220 72,5 AGCH5V-07220-5 72,5 AGCH5V-07220H 72,5 AGCH5V-07230 72,5 AGCH5V-12312 123 AGCH5V-12320 123 AGCH5V-12330 123 AGCH5V-12340 123 AGCH5V-14512 145V-AGCH5V-14520 14530 AGCH5V5 14530 AGCH5V5 145 AGCH5V-17012 170 AGCH5V-17020 170 AGCH5V-17030 170 AGCH5V-17040 170 AGCH5V-24512 245 AGCH5V-24520 245 AGCH5V-24530 245 AGCH5V-24540 245

350 1200 61 000 41 15/16 30 350 2000 80 000 41 15/16 30

38 7/8 8 1/4 X 12 39 1/4 8 1/4 X 12

262 279 415 425 435 630 497 545 810 489 517

3 508 569

350 2000 80 000 43 1/2 350 2000 100 000 45 3/4

30 39 13/16 8 1/4 X 12

30

41 1/2 8 1/4 X 12 41 1/2 8 1/4 X 12

350 3000 120 000 50 1/4 30

550 1200 61 000 76 550 2000 100 000 82

45 45

54

8 1/4 Х 12

54 1/2 8 1/4 X 12 54 1/2 8 1/4 X 12 54 1/2 8 1/4 X 12 61 7/8 8 1/4 X 18 62 1/4 8 1/4 X 18 64 7/16 8 1/4 X 18 64 7/16 8 1/4 X 18 71 3/8 8 1/4 X 18 71 3/8 8 1/4 X 18 71 3/8 8 1/4 X 18 89 3/4 12 X 24 90 3/16 12 X 24 90 1/4 12 X 24 90 3/16 12 X 24 71 8 1/4 X 18

550 3000 120 000 83 1/4 45 550 4000 120 000 81 1/2 45

650 1200 61 000 85 650 2000 100 000 91 650 3000 120 000 96

54 54 54

650 4000 120 000 94 1/4 54 750 1200 61 000 96 3/4 62 750 2000 100 000 102 3/4 62 750 4000 120 000 102 1/4 62 900 1200 61 000 117 1/4 80 900 2000 100 000 119 1/4 80 900 3000 120 000 122 3/4 80 900 4000 120 000 122 3/4 80 750 3000 120 000 104 62

1185 1295 1750 1805 1910 2115

В Е Е С В И Т К Ч

РАЗМЕРЫ, ВЫЯВЛЕННЫЕ В ДЮЙМАХ — ВЕС, ВЫЯВЛЕННЫЙ В ФУНТАХ (ВКЛЮЧАЯ ИЗОЛЯТОРЫ) 15.5 — 72,5 кВ 3-ДЮЙМОВЫЕ ИЗОЛЯТОРЫ СТАНЦИИ С БОЛТОВЫМ ЗАЖИМОМ 72,5 — 245 кВ 5-ДЮЙМОВЫЕ ИЗОЛЯТОРЫ С БОЛТОВЫМ ЗАЖИМОМ СТАНЦИИ РАЗМЕРЫ НЕ ДЛЯ СТРОИТЕЛЬНЫХ ЦЕЛЕЙ СВЯЗАТЬСЯ С ЗАВОДОМ ДЛЯ СЕРТИФИЦИРОВАННЫХ ОТПЕЧАТОВ

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

СЕНТЯБРЬ 2013

28

ВЫКЛЮЧАТЕЛИ

ВЭЭ ТИПОВ ГЧ5В И АГЧ5В 15,5 — 48,3 кВ

РЕЙТИНГИ

№ КАТАЛОГА

НАПРЯЖЕНИЕ (кВ)

ТОК (A)

ВЕС ОДНОПОЛЮСНЫЙ (фунты)

ПЕРЕКЛЮЧАТЕЛЬ МЕДНЫЙ

ВЫКЛЮЧАТЕЛЬ АЛЮМИНИЙ

НОМ.(среднеквадратичное значение)

МАКС. (среднеквадратичное значение)

млрд (пик) ПРОДОЛЖ. ПИК МАМА. 3 СЕК.

ОБЪЕМ БОЛТА

INS.

ГЧ5В-01512 ГЧ5В-01520

15 15,5 110 1200 99 000 61 000 38 000 TR-205 3 «15 15,5 110 2000 130 000 80 000 50 000 TR-205 3»

197

*

AGCH5V-01512 15 15,5 110 1200 99,000 61,000 38,000 TR-205 3 «AGCH5V-01520 15 15,5 110 2000 130,000 80,000 50,000 TR-205 3»

151 131 140 112 141 205 176 230 250 * *

ГЧ5В-02712 ГЧ5В-02720

23 27.0150 1200 99 000 61 000 38 000 TR-208 3 «23 27,0 150 2000 130 000 80 000 50 000 TR-208 3»

AGCH5V-02712 23 27,0 150 1200 99,000 61,000 38,000 TR-208 3 «AGCH5V-02720 23 27,0 150 2000 130,000 80,000 50,000 TR-208 3»

ГЧ5В-03812 ГЧ5В-03820

34,5 38,0 200 1200 99,000 61,000 38,000 TR-210 3 дюйма 34,5 38,0 200 2000 130,000 80,000 50,000 TR-210 3 дюйма

AGCH5V-03812 34,5 38,0 200 1200 99,000 61,000 38,000 TR-210 3 «AGCH5V-03820 34,5 38,0 200 2000 130,000 80,000 50,000 TR-210 3»

ГЧ5В-04812 ГЧ5В-04820

46 48.3 250 1200 99 000 61 000 38 000 TR-214 3 «46 48,3 250 2000 130 000 80 000 50 000 TR-214 3»

*

AGCH5V-04812 46 48,3 250 1200 99,000 61,000 38,000 TR-214 3 «AGCH5V-04820 46 48,3 250 2000 130,000 80,000 50,000 TR-214 3» AGCH5V-04830 46 48,3 250 3000 164,000 100,000 62,500 TR-267 5 «

200 270

*

* См. Заводское примечание. Медные переключатели не могут поставляться с ламинированным шарнирным соединением.

В Е Е С В И Т К Ч

СЕНТЯБРЬ 2013

HUBBELL / USCO — ЛИДС, АЛАБАМА, США

Автомобильные защищенные и интеллектуальные переключатели питания

Защищенные и интеллектуальные переключатели питания Renesas

предлагают одинарные / двойные выходы высокого напряжения с оптимизированными функциями защиты и аналоговой обратной связью по току для кузова, освещения и обогревателей.

Интеллектуальные устройства питания повышают безопасность и надежность приложения

По мере развития автомобильных приложений, характеристики коммутационных устройств также меняются. Современные силовые устройства со встроенными интеллектуальными функциями, такими как функции самозащиты и диагностики, меняют традиционные автомобильные переключатели. Характеристики следующих трех серий продуктов показывают, почему интеллектуальные силовые устройства (IPD) идеально подходят для коммутации автомобильных нагрузок.

Сильноточные операции серии

Преимущества встроенных функций защиты / самодиагностики — Для обеспечения безопасности в больших токовых переключателях используются такие компоненты, как предохранители и цепи обнаружения неисправностей, а не только реле. Использование IPD со встроенными функциями защиты / самодиагностики позволяет сократить количество необходимых периферийных компонентов.

Эффективно управляет большой токовой нагрузкой с низким сопротивлением в открытом состоянии — Большая токовая нагрузка может управляться с использованием 1/40 тока по сравнению с механическим реле.Потери мощности также низкие по сравнению с продуктами конкурентов из-за низкого сопротивления во включенном состоянии, что способствует снижению энергопотребления ЭБУ.

Эффективно управляет большой токовой нагрузкой с низким сопротивлением в открытом состоянии

Компактный размер и высокая надежность — Размер значительно меньше по сравнению с аналогичным механическим реле. Более того, поскольку IPD не имеют механических точек соприкосновения, не происходит ухудшения характеристик из-за механического износа.Даже при длительном использовании можно поддерживать высокий уровень надежности, и в обслуживании нет необходимости.

Функция интеллектуальной защиты — Функция защиты от перегрузки по току отключает ток нагрузки при достижении значения обнаружения перегрузки по току. IPD не только защищают себя от избыточной мощности, но также защищают связанные компоненты с помощью жгута проводов.

Преимущества распределительной коробки питания — Благодаря использованию IPD вместо механических реле, распределительные коробки питания могут стать необслуживаемыми.Диаметр жгута проводов можно уменьшить за счет защиты от перегрузки по току и функции измерения тока, что помогает снизить вес кузова автомобиля.

Преимущества распределительной коробки

Серия прочности и безопасности

Широкая линейка продуктов для вашего выбора дизайна — Сопротивление в диапазоне от 6 МОм до 70 МОм, поставляется в одноканальном и двухканальном исполнении, идеально подходит для кузова и освещения в автомобилях в зависимости от тока нагрузки.

Легко выбирайте и меняйте продукты из одинаковых упаковок — То же направление штифта для продуктов из одинаковых упаковок. Внезапные изменения конструкции, требующие другого значения сопротивления, могут быть легко выполнены без необходимости перепроектировать всю плату.

Высокий уровень безопасности за счет встроенных функций защиты и самодиагностики — Встроенные функции самозащиты защищают устройство и нагрузку при обнаружении неисправности, такой как перегрузка по току или перегрев.Состояние нагрузки можно контролировать с помощью сигнала обнаружения неисправности или функции измерения тока.

Высокая надежность — Характеристики не ухудшились при испытании на короткое замыкание под нагрузкой 1 миллион циклов, предусмотренном AEC-Q100-012. Такой высокий уровень прочности увеличивает надежность автомобиля.

Драйвер мигалки мотоцикла собственной личности

интеллектуальный серия

Лучшее приспособление для прошивки двух и трехколесных транспортных средств — Реализована автоматическая прошивка путем подключения драйвера Renesas Flasher Driver к лампе освещения и внешнему конденсатору.Специально разработан для двух- и трехколесных транспортных средств, в которых Flasher Driver имеет встроенные функции защиты, которые сокращают количество необходимых устройств, что позволяет разработать плату меньшего размера.

Высокая безопасность и устранение проблем с продолжительностью жизни — Драйвер Flasher повышает безопасность в цепи, поскольку он имеет различные встроенные функции защиты, такие как защита от короткого замыкания, защита от перегрева с ограничением тока и обнаружение разомкнутой нагрузки. Кроме того, будучи электронным устройством, Flasher Driver решает проблемы механического износа, с которыми сталкиваются существующие электромеханические реле.При использовании драйвера Flasher стоимость обслуживания снижается, а производительность повышается.

Выключатель питания — RimWorld Wiki

Выключатель питания

Включает / выключает питание.


Базовая статистика

Тип
Здание — Мощность
л.с.
120
Рыночная стоимость
61 [Примечание]
Beauty
-2
Воспламеняемость
50%
Проходимость
стационарный
Размер
1 ˣ 1
Возможность минимизировать
Ложь
Размещаемая
True
Доступность местности
Свет

Создание

Необходимые исследования
Электроэнергия
Работа на производство
200 тиков (3.33 секунды)
Ресурсы для создания
15 + 1
Деконструировать yield
7-8 + 0-1
Уничтожить выход
ничего

Переключатель мощности используется для переключения питания подключенных к нему кабелепроводов. Он обеспечивает эффективный способ управления питанием сразу нескольких устройств, например большого массива импровизированных турелей.

Кнопка «Toggle power» используется для запроса переключения переключателя.Колонист с типом работы «щелчок» щелкнет выключателем.

Чтобы создать переключаемую схему, просто поместите выключатель питания вдоль линии кабелепровода между источником питания и приборами. В то время как один из разъемов коммутатора должен подключаться к кабелепроводу к источнику питания, любой или все три оставшихся разъема можно использовать для создания ответвлений. Переключатель можно разместить непосредственно рядом с батареей или другим источником питания, но игрок, вероятно, сочтет желательным разместить переключатель рядом с приборами, которыми он должен управлять.Приборы не подключаются напрямую к коммутатору, они подключаются только к кабелепроводу.

Когда переключатель питания находится в положении на , на панели проверки отображается «Power: On», а в центре переключателя питания отображается бледный кружок.

Когда выключатель питания предназначен для выключения, на кнопке «Переключить питание» отображается красный крестик.

Когда переключатель питания выключен , на панели проверки отображается «Power: Off», а центр переключателя питания темный.

Когда переключатель питания предназначен для включения, на кнопке «Переключить питание» отображается зеленая галочка.

Основное назначение выключателей питания — отключение устройств для экономии энергии — считается многими более опытными игроками RimWorld избыточным, поскольку у вас есть единственный провод без питания на том же расстоянии от устройства, что и линия электропередачи, если при нажатии кнопки «переподключить» подключение устройств мгновенно переключится на обесточенный провод, и устройство можно будет снова включить, если снова нажать кнопку переподключения. Таким образом, для опытных игроков выключатель питания выполняет другую роль, а именно наличие резервного хранилища энергии, чтобы помочь уменьшить Zzztt… событие. Событие Zzztt … разряжает все батареи, подключенные к данной электросети, на которое оно влияет, однако, если у вас есть ВЫКЛЮЧЕННЫЙ выключатель питания между сетью, на которую произошло событие, и резервной сетью, тогда батареи в резервной сети не работают. теряют всякую мощность, то есть все, что необходимо для возврата электричества, чтобы временно включить выключатель. Хотя, если вы это сделаете, помните, что, когда ваши другие батареи восстановятся, необходимо снова выключить переключатель.


МЭМС-переключатели для маломощной логики

Изображения: вверху: Реза Натанаэль / Калифорнийский университет в Беркли; Внизу: SEMATECH

Mechanical Logic: Это шестиконтактное реле [внизу], которое имеет 7 контактов.Затвор с размерами 5 квадратных микрометров и более крупное реле с четырьмя контактами [вверху] построены таким образом, что их затворы и каналы находятся над остальной частью переключателя. Щелкните любое изображение для увеличения.

Интегральная схема за последние 40 лет добилась таких устойчивых успехов, что легко поверить в своего рода «явную судьбу» электроники. Как мог пройти год без появления новых крутых гаджетов, которые могут похвастаться невиданными ранее возможностями по удивительно доступным ценам?

Но индустрия микросхем приближается к кризису.После десятилетий прогресса непрерывное улучшение энергоэффективности начало замедляться. Если мы хотим и дальше распространять более дешевую электронику меньшего размера и открыть то, что многие в индустрии микросхем называют Интернетом вещей — будущее, полное миллиардов постоянно включенных, всегда подключенных устройств и датчиков, — нам придется выйти за рамки CMOS транзистор, чтобы найти менее энергоемкую технологию.

Будущее может лежать в прошлом: оглядываясь на самые ранние дни электрических вычислений, мы обнаружили удивительно привлекательную альтернативу.Это электромеханическое реле. Как выключатель, реле является настолько фундаментальным, насколько это возможно — оно использует напряжение для физического размыкания и замыкания цепи. Ранние реле были слишком медленными и требовательными к мощности, чтобы конкурировать с электронными лампами, не говоря уже о транзисторах. Но мы думаем, что с помощью современных процессов производства КМОП реле можно получить микроскопический вид.

Иллюстрация: Джордж Рецек

Сила пружины: Пружинные витки подвески используются для закрепления затвора и канала нанореле.Достаточно сильная разница напряжений опускает стек затвора и позволяет току течь. Нажмите на изображение для увеличения.

Эти миниатюрные подвижные переключатели — или нанорелеи — не так быстры, как твердотельные устройства на современных микросхемах. Но недостаток скорости крошечным механическим переключателям компенсируется энергоэффективностью. Нанорелеи не пропускают ток, когда они выключены, и они могут изменять состояние, используя лишь часть энергии, необходимой для включения или выключения транзистора.Эти качества делают микроскопические переключатели идеальными для микросхем сверхмалой мощности, которые могут отводить энергию акустических колебаний, света или окружающих радиосигналов. С помощью некоторой умной инженерии, возможно, даже удастся сделать нанорелеи достаточно быстрыми, чтобы управлять основной логикой в ​​мобильных телефонах, планшетах и ​​других портативных электронных устройствах.

Серийные микросхемы с движущимися частями не так уж и далеки, как может показаться. После нескольких лет мелкомасштабных экспериментов мы сейчас находимся на пороге демонстрации полностью функциональных, сложных интегральных схем, которые являются полностью механическими.Эстафета, давно вышедшая на пенсию, может вскоре возродиться.

На протяжении десятилетий инженеры каждый раз уменьшали размер транзистора, они получали более быстрый и энергоэффективный переключатель. Но чуть более десяти лет назад производители микросхем осознали, что простое сокращение транзисторов не улучшит их энергоэффективность, как это было раньше.

Проблема в том, что транзисторы — несовершенные переключатели; они пропускают ток, даже если они должны быть отключены. Эта утечка имеет фундаментальное значение для работы транзистора, поэтому нет простого способа устранить ее последствия.Если уменьшить рабочее напряжение транзистора, для переключения устройства потребуется меньше энергии. Но время, необходимое для переключения этого транзистора с меньшей мощностью, будет увеличиваться, а в то же время другие транзисторы в цепи будут пропускать больше тока, пока они ждут завершения операции. В результате существует фундаментальный предел энергоэффективности схемы CMOS, и мы быстро приближаемся к точке, когда мы не сможем продолжать повышать производительность микросхемы без увеличения энергопотребления.

Хорошая новость заключается в том, что вы можете полностью избежать утечки, если используете выключатель, у которого просто нет пути для прохождения электричества, когда он выключен. Ранняя модель такого переключателя — реле — была изобретена в 1835 году американским ученым Джозефом Генри, примерно в то же время, когда Чарльз Бэббидж разрабатывал паровые калькуляторы. Первое реле Генри использовало индукцию для включения электромагнита, который тянул за якорь, который механически замыкал зазор между двумя электродами.

Реле открыло дорогу первым сложным программируемым компьютерам — машинам, которые могли вычислять логарифмические таблицы или анализировать аэродинамические силы — в конце 19-го и начале 20-го веков. Самый первый цифровой компьютер общего назначения с электрическим приводом, немецкий Zuse Z3, представленный в 1941 году, использовал около 2000 реле для выполнения расчетов при проектировании самолетов.

Но роль реле в вычислениях была недолгой. Z3, который имел тактовую частоту менее десятка герц, был быстро вытеснен компьютерами на основе электронной лампы, а затем и транзистора.Тем не менее, реле вот-вот совершит полный цикл: десятилетия достижений в литографии, травлении и других технологиях, используемых для изготовления КМОП-чипов, теперь предлагают нам средства для возрождения реле в более компактной и энергоэффективной форме.

Как вы могли догадаться, у есть множество способов разработать миниатюрный механический переключатель. Вы можете, например, воспроизвести классическое реле в гораздо меньшем масштабе, используя ток, чтобы физически толкать или тянуть крошечный кусок магнитного материала.И действительно, исследователи именно это и сделали. В 2001 году группа из Университета штата Аризона показала, что консоль, сделанная из сплава железа и никеля, может быть опущена, чтобы замкнуть цепь, пропуская ток через соседнюю катушку. Это устройство не было достаточно компактным и энергоэффективным, чтобы его можно было использовать для крупномасштабной интеграции, но оно вызвало такой интерес у исследователей, что они начали изучать другие способы уменьшения габаритов реле.

С тех пор другие разработали реле, которые получают свое механическое движение от теплового расширения или пьезоэлектричества, свойства некоторых материалов расширяться или сжиматься под действием электрического поля.Эти конструкции оказались многообещающими, но подход, который кажется наиболее совместимым с существующими процессами производства микросхем и наиболее способным к уменьшению до размеров, сопоставимых с размерами современных транзисторов, — это электростатический переключатель.

В Калифорнийском университете в Беркли мы работали над таким переключателем: реле с микрометровой шкалой, вдохновленное транзистором CMOS. Подобно транзистору, реле содержит исток, сток и канал, по которому течет ток, а также электроды затвора и корпуса, которые контролируют состояние устройства.Но реле может похвастаться ключевым конструктивным отличием: затвор и канал подвешены над истоком и стоком, а не построены рядом с ними.

Мы достигли этой конфигурации путем травления затвора, который состоит из квадрата и четырех подпружиненных катушек, прикрепленных по углам, из проводящего сплава кремния и германия. Поскольку мы удалили часть промежуточного материала в процессе изготовления устройства, затвор находится на высоте менее 100 нанометров над «основанием» переключателя.Это основание разделено на три части: «основной» электрод, который служит опорным потенциалом для затвора, и электроды истока и стока, расположенные по обе стороны от основного электрода. К изолированной нижней части ворот прикреплен слой проводящего материала, образующего канал.

Если разность напряжений между электродом затвора и основным электродом достаточно велика, то электростатическое притяжение между противоположными зарядами затвора и тела создает силу, которая тянет затвор вниз.Это растягивает пружинящие катушки и приводит канал в контакт с электродами истока и стока, так что он образует проводящий мост для протекания тока. Когда прикладываемое напряжение между затвором и корпусом уменьшается, электростатическая сила уменьшается и в конечном итоге становится ниже, чем восстанавливающая сила катушек. Затем ворота возвращаются в нейтральное положение, так что они снова подвешиваются над корпусом переключателя. В этом состоянии воздушный зазор отделяет канал от электродов истока и стока, предотвращая протекание тока.

Изображение: Калифорнийский университет в Беркли

Click, Clack: Этот тестовый чип реле размером 9 на 9 миллиметров, созданный в Калифорнийском университете в Беркли, содержит умножитель на 100 реле [четвертый ряд снизу], разработанный исследователями Массачусетского технологического института, который является самым большим интегрированным реле. Схема продемонстрирована на сегодняшний день. Нажмите на изображение для увеличения.

Полученные в результате реле не особенно быстродействующие по сравнению с современными транзисторами.Реле, которое о размере современного устройства CMOS может занять от 1 до 10 наносекунд, чтобы механически переключаться-100 до 1000 раз до тех пор, как типичный ограничивающий фактор в скорости цепи транзистора на основе, время, необходимое для электрического заряда или разряд выходного сигнала. Из-за этого, если вы должны были принять оптимально разработанный CMOS схему и просто заменить реле для каждого транзистора, вы завершаете с совершенно функциональной цепью реле, но один, который меньше, чем сотая так быстро, как оригинальная схема.

К счастью, наша исследовательская группа, в которую входят сотрудники из Беркли, Калифорнийского университета в Лос-Анджелесе и Массачусетского технологического института, продемонстрировала, что влияние этой длительной механической задержки можно минимизировать путем оптимизации конструкции схемы. В КМОП-схеме, такой как сумматор или умножитель, транзисторы обычно располагаются небольшими группами для создания довольно простых логических вентилей. Каждый из этих затворов содержит несколько транзисторов и работает в последовательном порядке — выход одного затвора используется для влияния на состояние следующего затвора.Такой подход оказывается более быстрым, чем создание более сложных логических вентилей из больших наборов транзисторов, соединенных последовательно или параллельно.

Оказывается, лучший способ спроектировать блок схемы цифрового реле — это взять страницу из первой половины 20-го века, когда большие дискретные реле все еще использовались для создания компьютеров. Вместо того, чтобы группировать нанорелеи в дискретные простые вентили, как вы это делали бы с транзисторами, лучший подход состоит в том, чтобы расположить многие из них последовательно и параллельно, чтобы сделать как можно меньше вентилей.Если все устройства могут быть объединены в один затвор, все нанорелеи можно переключать одновременно, и время, необходимое для выполнения любой функции, сокращается до одной механической задержки.

Этот подход работает, потому что дополнительная задержка, связанная с перемещением электрических сигналов через более сложные схемы, остается незначительной по сравнению с механической задержкой, связанной с размыканием или замыканием одного переключателя. В сочетании с другими функциями реле построенные таким образом логические схемы требуют меньшего количества устройств, что позволяет сэкономить место и, следовательно, стоимость микросхемы.Хотя для КМОП-сумматора может потребоваться около 25 транзисторов, мы создали сумматоры с нанореле, которым требуется всего 12 переключателей. Механические схемы, которые были изготовлены на сегодняшний день, содержат реле микрометрового размера, в десятки раз больше, чем у современных транзисторов с самыми высокими характеристиками. Но наши исследования, а также исследования групп из Стэнфорда и Калифорнийского технологического института показывают, что реле можно уменьшить таким же образом, как это было сделано для КМОП-транзисторов, и с аналогичным увеличением производительности.

Экстраполируя наши токовые реле, результаты нашего моделирования показывают, что при тех же литографических размерах схема с нанореле может потреблять всего сотую часть энергии, занимая ту же площадь кристалла, что и эквивалентная схема CMOS.По нашим оценкам, схемы с нанореле, созданные с использованием зрелой технологии 90-нм чипов, могут работать на скоростях примерно до 100 мегагерц.

В наши дни процессоров с частотой несколько гигагерц может показаться странным рассматривать совершенно новую технологию, способную работать лишь с одной десятой скорости. Но этого количества вычислительной мощности более чем достаточно для управления логикой различных датчиков, камер, имплантированной электроники и устройств связи, которые сформируют Интернет вещей будущего.

И по мере того, как нанорелеи становятся меньше, их энергоэффективность и скорость будут продолжать улучшаться, возможно, до скоростей гигагерца или около того. Лучший способ увеличить скорость — уменьшить механическую задержку реле. Мы могли бы, например, сделать затвор и канал реле из более легких материалов, чтобы переключатель ускорялся быстрее при заданной силе. Мы также могли бы построить реле так, чтобы затвор был подвешен ближе к корпусу переключателя, уменьшая расстояние, которое затвор нанореле должен проходить между его включенным и выключенным состояниями, и увеличивая силу притяжения между электродами.

Это все звуки несложных достаточно, но мы бы непростительно, если бы мы не упомянули несколько предостережений. Один вопрос, который мы часто спрашивают: что случилось бы с чипом реле, если вы уронили его? Наверное, ничего. Оказывается, что масса подвижного электрода в нанореле будет настолько малой, порядка миллиардной долей грамма, что ускорения в избытке 100 000 г «s потребовался бы преодолеть восстанавливающую силу на подвижный электрод пружина и причина канала, чтобы случайно войти в контакт с истоком и стоком.Чтобы поместить это число в контекст, бросая ваш мобильный телефон на землю, вы обычно получаете менее 1000 g ускорения в момент удара. Таким образом, крайне маловероятно, что вибрация и механический удар могут вызвать отказ микросхемы реле, не говоря уже о ее повреждении — если только ваш телефон не взорвется на куски.

Еще одна проблема — надежность. Любое механическое устройство со временем изнашивается или ломается при многократном использовании. В случае нанореле наиболее вероятный путь выхода устройства из строя — через контакты — места, где канал соприкасается с истоком и стоком.Тепло, создаваемое этими контактами, проводит ток для зарядки или разрядки выхода реле, в конечном итоге может привести к свариванию контактов или даже к испарению.

Удобно, но относительная медлительность нанореле позволяет нам использовать материалы, более устойчивые к износу. Электрическая задержка, связанная с зарядкой и разрядкой переключателя, когда канал входит в контакт или поднимается над истоком и стоком, мала по сравнению с временем механического переключения.В результате мы можем использовать больше износостойких и жаропрочных материалов, таких как вольфрам, для контактов. Такие твердые материалы не имеют хороших электрических контактов — они не деформируются при нажатии друг на друга, поэтому фактический контакт обычно осуществляется только в нескольких точках. В результате небольшая площадь контакта увеличивает электрическую задержку, но эта задержка все еще мала по сравнению с механической задержкой.

Экстраполируя степень износа, наблюдаемую в наших экспериментах, мы оцениваем, что нанорелеи можно использовать для создания практического микроконтроллера для встроенного датчика, который без сбоев переключает квадриллион (10 15 ) раз.Такой уровень активности соответствует работе 1 процент времени на скорости 100 МГц в течение 10 лет.

Кроме того, мы ожидаем, что по мере уменьшения размера реле они, вероятно, станут еще более надежными. Одна из ключевых причин заключается в том, что реле меньшего размера будут иметь меньшую емкость, а это означает, что для зарядки или разрядки компонентов потребуется меньше времени. Это уменьшит количество тепла, рассеиваемого через контакты.

Прежде чем реле смогут стать следующей основной технологией интегральных схем, необходимо выполнить две важные вещи: реле нужно уменьшить, и их нужно будет производить в более сложных схемах.Несколько команд работают над обеими задачами. Мы уже показали, что память, а также базовые логические схемы, такие как сумматоры и умножители, могут быть построены с помощью нанорелеев. Следующим шагом будет создание полноценных микросхем, таких как микроконтроллеры, которые легко могли бы содержать тысячи или даже миллионы переключателей. В процессе мы будем разрабатывать методы для оптимизации конструкции очень крупных интегральных схем, а также подготовить цепочку изготовления пластин для этих больших конструкций микросхем.

К счастью, создание интегральных схем, содержащих миллионы или даже миллиарды этих нанорелеев, должно быть относительно несложным.Помимо некоторых специфичных для реле правил проектирования, проверок и моделей устройств, мы смогли использовать те же автоматизированные инструменты проектирования, разработанные для индустрии кремниевых КМОП, для размещения и маршрутизации реле и моделирования поведения схемы. Возможность повторного использования этого программного обеспечения имеет решающее значение, потому что восстановление этой инфраструктуры с нуля будет очень дорогостоящим.

Конечно, предстоит еще много работы, но технология нанореле, похоже, может преодолеть препятствие на пути к энергоэффективности КМОП и восстановить явную судьбу электроники.Вскоре мы можем увидеть новые крутые устройства, которые будут работать недели или годы от одной зарядки аккумулятора. Все, что нужно, — это установить несколько миллионов вещей.

Об авторах

Для Цу-Чжэ Кинга Лю, Деян Марковича, Владимира Стояновича и Элада Алона эта эстафета — больше, чем просто взрыв из прошлого. Сотрудник IEEE Лю, профессор электротехники и компьютерных наук Калифорнийского университета в Беркли, подозревала, что миниатюрные версии механических переключателей могут быть привлекательной маломощной альтернативой кремниевым транзисторам, но ей требовались разработчики схем, чтобы доказать это. .Маркович, профессор электротехники Калифорнийского университета в Лос-Анджелесе; Стоянович, профессор Массачусетского технологического института; и Алон, такой же профессор из Беркли, с энтузиазмом присоединились к их усилиям.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
