Провод ПуГВ, ПуГВнг-LS: расшифровка, технические характеристики

Провод ПуГВ — это силовой проводник с медными жилами. Чаще всего изолируется поливинилхлоридом и не имеет оболочки. Может быть задействован как при реализации разводки зданий, так и для укладки силовых кабельных линий.

Жилы кабеля состоят из группы луженых прутьев из меди. Количество прутьев варьируется в зависимости от типа и производителя, обычно не менее семи. Такие кабели используют в помещениях закрытого типа для снабжения неподвижных устройств электроэнергией. Допускается прокладка вне помещений при условии наличия защиты от попадания прямых солнечных лучей и осадков (для этого используют навесы и подобные приспособления).

Провод пв3 пугв

Область применения

В сетях осветительного назначения, силовых линиях. Широко используется в помещениях различной степени влажности — нормальных, сырых, особо сырых, с наличием паровых выделений кислот и щелочей. Если температура окружающей среды не превышает 40 градусов по Цельсию, то можно использовать для подключения пусковых ящиков, световых щитков, закрытых шкафов.

Допускаются множественные изгибы провода. Этот провод пришел на замену проводам ПВ1, ПВ3, ПВ4.

ПуВГ

Многофункциональный провод ПуГВ используется для электроустановок при стационарной укладке в сетях различной направленности (освещение, силовые сети), монтаже электрического оборудования, устройств, механизмов и станков с переменным напряжением до 750 B, либо постоянным напряжением до 1000 B.

Расшифровка названия

Расшифровка аббревиатуры ПуГВ:

  • П — провод;
  • У — установочный;
  • Г — гибкий;
  • B — с поливинилхлоридной изоляцией.

ПуГВ выполняет соединительную функцию для электроустановок, имеет одну жилу, площадь сечения которой определяется в зависимости от типоразмера. Гибкость жилы у проводников этого типа может быть трех классов: 3, 4 или 5 по нормам ГОСТ. Кабель можно использовать в умеренном и холодном климате (УХЛ, от +40 до –60 °С) и более суровых условиях.

Преимущества и характерные особенности

Повышенная гибкость позволяет укладывать кабель в коробе и всевозможных трубах. Можно прокладывать линии с разнообразными изгибами и поворотами. Если проводка не подразумевает наличия других типов электропроводов, то вероятность возгорания сводится к минимуму. При правильной эксплуатации срок службы такой линии может составлять двадцать и более лет. Срок службы следует рассчитывать с даты изготовления.

Поставляется без дополнительных защитных слоев и оболочки, так как ПВХ не боится попадания света, воды и механических повреждений (в разумных пределах).

Особенности конструкции

Состоит из жилы, которая пропускает электрический ток и ПВХ изоляции. Гибкость достигается за счет того, что каждая жила, ведущая ток, состоит из нескольких медных проволок, которые соединяются методом скручивания. Сечения от 0.5 мм² до 35 мм² состоят из 7 и более скрученных друг с другом проволок.

Конструкия пувг

Гибкость электропровода обратно пропорциональна площади сечения: чем больше площадь, тем менее гибок кабель. Также гибкость зависит от  диаметра отдельных проволок, расположенных внутри, чем больше их диаметр, тем ниже показатель гибкости.

Разрез

Электропровод в разрезе

Изоляция

Изоляция

Толщина изоляции зависит от сечения. Допускается применения двухслойной изоляции, но в этом случае первый слой должен составлять 70 процентов от общей толщины изоляции и более. Расцветка определяется в зависимости от потребностей заказчика, либо используются стандартные цвета.

Изоляция ПВХ

Изоляция ПВХ

Поливинилхлоридная изоляция в значительной степени повышает срок службы проводки за счет своих химических свойств. Она медленно разлагается, не боится влаги, экстремальных температур и коррозии, а также обладает значительным запасом прочности, который не позволяет грызунам перегрызть проводку. Кроме того, обладает особым запахом, отпугивающим крыс и мышей.

Стоит подчеркнуть, что ПВХ кабели с двухслойной изоляцией более безопасны. Двойной слой снижает нагрев от тока, снижает вероятность возгорания и повышает устойчивость к высоким температурам в целом. Поэтому ПВХ электропровода часто задействуют в высоковольтных линиях.

Технические характеристики

Гибкость является важной отличительной особенностью кабеля этого типа, радиус изгиба измеряется во внешних диаметрах. Таким образом, радиус изгиба ПуГВ составляет десять и более диаметров.

Прочие механические характеристики:

  • рабочие температуры — от –50 до +65 градусов по Цельсию, прокладка должна выполняться в значительно менее суровых условиях, приблизительно от –15 до +30 градусов;
  • способен выдерживать существенные механические повреждения и удары;
  • масса провода рассчитывается в зависимости от сечения или диаметра, как показано на таблице ниже;
    Таблица
  • срок службы – пятнадцать лет.

Проводка этого типа выдерживает напряжение с переменным током от 450 до 750 вольт, имеющее частоту в 400 Гц или постоянный ток в 1000 вольт. Выдерживает влажность окружающей среды до 98%.

Важно! Провод ПуГВ (в особенности ПуГВнг-LS) часто используют в местах повышенной температурной нагрузки — банях и тому подобное, он считается более безопасным, так как не горит. Особая изоляция защищает кабель от возгорания, поэтому в случае пожара он лишь плавится. Изоляционная оболочка способна выдерживать нагрев в +160 градусов по Цельсию. Благодаря этому ПуГВнг LS используют в качестве выводов электродвигателей и для осуществления зарядки осветительных приборов с температурой от +80 до +180 градусов.

Способ укладки

Допускается прокладывать линии в трубах, на изоляторах, роликах, клицах. Также укладывают поверх металлических и бетонных поверхностей, при этом требуется располагать изоляцию под кабелем.

Кабель в трубах

Кабель в трубах

Кабельные клицы

Кабельные клицы

ПуГВнг-LS

ПуГВнг-LS — это кабель пониженной пожарной опасности. Отличается наличием единственной медной жилы повышенной гибкости. Эта модификация выделяет низкое количество дыма и газа, а также не горит. ПуГВнг-LS применяют при строительстве линий с повышенной опасностью возгорания.

Провод

Электропровод пониженной пожарной опасности

ГОСТ и другие законные требования

С 2012 года государственный стандарт для линий ПуГВ устанавливается нормой ГОСТ 31947–2012, а за требования пожарной безопасности отвечает стандарт ГОСТ 31565–2012. Современный стандарт отвечает международным нормам. Технические характеристики  определяются требованиями ТУ16–705.501–2010.

Следует обратить внимание, что ГОСТ Р 53768–2010, на который следовало равняться ранее, в настоящее время отменен и не имеет юридической силы.

Чем отличается ПуГВ от ПВ-3

Наличие двух названий нередко вызывает путаницу. В сущности обе аббревиатуры относятся к одному и тому же кабелю, просто ПуГВ — это более новое название, соответствующее современному ГОСТу и отличающееся лишь повышенными требованиями к гибкости. Устаревшие стандарты соответствовали классам гибкости 2, 3, 4, а по современным нормам они должны быть 3, 4 и 5.

Требования к упаковке и проверка качества

Кабель должен быть намотан на барабан, либо поставляется в бухтах. Минимальная длина — 100 метров.

ПуВГ 2

Проверка качества производится путем внешнего осмотра на наличие повреждений изоляции, а также с помощью специальных приборов для измерения сопротивления.

Видео по теме

Хорошая реклама



Провод пугв: особенности использования

Провода марки ПуГВ

Провода марки ПуГВ

ПуГВ провод появился на нашем рынке только в 2010 году. Но это совсем не значит, что это новейшая разработка и до этого данный провод вы не могли встретить на рынке.

Дело в том, что в 2010 году в силу вступил новый ГОСТ Р 53768-2010. Согласно этого нормативного документа маркировка проводов изменилась и проводом ПуГВ стал называться уже давно хорошо зарекомендовавший себя провод ПВ – 3.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Расшифровка маркировки проводов

Итак:

  • Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.
Классы гибкости проводов

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мминструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.
Сечение отдельных проволок жилы проводов ПуГВ

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.
Номинальные размеры толщины изоляции проводов ПуГВ

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Обратите внимание! Если провода ПуГВ предназначены для использования в качестве заземляющего проводника как на видео, то они должны иметь желто-зеленую окраску. В этом случае на любые 15 см провода должно приходится не более 70% одного цвета и не менее 30 см другого.

Электрические и механические характеристики проводов ПуГВ

Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.

Электрические характеристики провода

Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.

И здесь для нас важным является экономичность и надежность ПуГВ:

  • Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
  • Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм2 – 0,394 Ом/км.
Электрическое сопротивление проводов ПуГВ

Электрическое сопротивление проводов ПуГВ

  • Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R20=RtKt1000/L. В этой формуле R20 – это наше сопротивление при 20⁰С, Rt – измеренное сопротивление жилы, Kt – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.
Поправочный температурный коэффициент

Поправочный температурный коэффициент

  • А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
  • Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
  • Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.
Сопротивление изоляции провода при температуре 70⁰С/90⁰С

Сопротивление изоляции провода при температуре 70⁰С/90⁰С

Механические характеристики провода

Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.

Итак:

  • Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию. Определяющим в этом случае является радиус изгиба.
Радиус изгиба провода

Радиус изгиба провода

Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.

  • Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
  • Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.

Обратите внимание! Если монтаж провода вы планируете осуществлять своими руками, то вы должны помнить, что минимальная температура, при которой данный провод можно монтировать составляет -15⁰С. Но лучше монтаж выполнять при плюсовых температурах.

  • Срок эксплуатации проводов ПуГВ обычно составляет 20 лет. Гарантийный срок службы обычно составляет 2 – 3 года. Но учитывая опыт, при нормальных условиях эксплуатации данная марка провода может прослужить вам значительно дольше.

Этапы выбора проводов ПуГВ

Интересно и то, что нормативы предусматривают отдельные стадии и для приемки провода.

Эти нормы достаточно просты и вполне могут использоваться и частными лицами:

Проверка конструкции и конструктивных размеров

Проверка конструкции и конструктивных размеров

Прежде всего правила рекомендуют нам осмотреть провод.

При этом следует убедиться в соответствии сечении провода, правильности его конструкции и отсутствии видимых деффектов.

  Схема измерения сопротивления жилы одинарным мостом

Схема измерения сопротивления жилы одинарным мостом

Следующим этапом советуют определить электрическое сопротивление токопроводящих жил.

Нормативные документы требуют делать это при помощи, приведенной и подобных схем. Но в частном порядке можно просто воспользоваться омметром.

Схема испытания провода повышенным напряжением

Схема испытания провода повышенным напряжением

После этого производят электрические испытания изоляции провода.

Для этого измеряют сопротивление изоляции и проводят высоковольтные испытания. Как мы уже отмечали выше испытательное напряжение для провода должно быть 2500В.

Проверяем маркировку и упаковку провода

Проверяем маркировку и упаковку провода

Все провода должны иметь соответствующую маркировку. На ней должен быть указан тип провода, знак завода изготовителя, сечения жилы и год выпуска.

При этом данная маркировка должна быть нанесена через каждые 550 мм по изоляции провода.

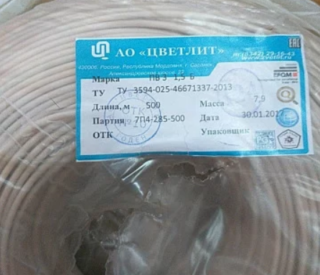

Ярлык на бухте провода

Ярлык на бухте провода

А вот цена бухты провода должна включать в себя наличие специального ярлыка.

На нем должен быть указан знак завода изготовителя, марка провода, дата изготовления, масса провода, длина и знак соответствия.



Вывод

Технические характеристики проводов ПуГВ позволяют применять его для решения самых разнообразных задач как в промышленности, так и в индивидуальном хозяйстве. Ведь провод имеет весьма неплохие электрические свойства, отличную гибкость и приемлемую цену.

К недостаткам некоторые относят то, что провод является одножильным, но во многих случаях это является преимуществом. Поэтому если ваш выбор пал на провода марки ПуГВ, то это вполне удачный выбор.

технические характеристики монтажного и силового провода

Содержание статьи:

Электромонтаж в местах с ограниченным пространством производится с помощью проводов с мягкими жилами из множества медных проволок. К таким устройствам относятся провода ПуГВ. Их можно использовать во внутренней электропроводке в качестве монтажного или силового проводника. Электропровод имеет свои технические характеристики и особенности, с которыми нужно ознакомиться перед покупкой и выполнением электромонтажных работ.

Расшифровка и конструкция

Провод ПУГВ состоит из мягких жил с множеством медных проволок

Маркировка провода ПУГВ традиционная, в ней заложено назначение и характеристики. Расшифровать ее можно, пользуясь стандартными обозначениями.

  • П – провод. Указывает на тип проводника.
  • У – установочный. Показывает предназначение проводника.
  • Г – гибкий. Жила многопроволочная. В моделях ПуВ используется жила однопроволочная.
  • В – изоляция из ПВХ материала.

Ярлык на бухте провода

Исполнение провода – только одножильное. В маркировке также можно увидеть обозначения нг и ls – таким способом обозначается отсутствие распространения горения и выделение малого объема дыма.

В проводе ПУГВ находится 7 и более медных жил, которые свиваются друг с другом. Чтобы повысить сечение и достичь оптимального уровня гибкости число медных проволок может увеличиться.

Изоляция проводника изготавливается из самого распространенного в кабельной продукции материала – поливинилхлорида или сокращенно ПВХ. Изоляция укладывается в один слой. Сверху наносится маркировка на расстоянии не более 500 мм от ближайших обозначений. Разрабатывается проводник согласно принятому ГОСТу 31947-2012.

Изоляция может окрашиваться в самые разные цвета. Встречаются изделия даже такой же расцветки, как маркировка заземляющих проводов – желто-зеленые.

Технические характеристики

Электрическое сопротивление проводов ПУГВ

Провод монтажный ПУГВ имеет следующие характеристики:

  • Напряжение 450/750 В для переменного тока.
  • Напряжение до постоянного тока – до 1000 В.
  • Частота до 400 Гц.
  • Рабочие температуры от -50° до +75°С.
  • Влажность до 98%.
  • Максимальная температура изоляции – до 160° С.
  • Радиус изгиба должен составлять не менее пяти внешних диаметров.
  • Сечение от 0,5 кв.мм до 400 кв.мм.
  • Время эксплуатации 15 лет. Зависит от условий работы кабеля. Под агрессивным воздействием окружающей среды (ультрафиолет, дожди, снег) может сократиться до двух лет.
  • Может использоваться в климатической зоне УХЛ.
  • 5 класс гибкости.
  • Проводник не распространяет горение (в случае одиночного прокладывания).

Купить кабель можно в бухтах с длиной от 100 м. Реальная длина зависит от производителя, поставщика или магазина.

Сфера применения

Применение провода в электрощитке

Характеристики изделия позволяют применять провод силовой ПУГВ в монтаже электрических щитков, осветительной группы, подсоединения силовых проводников. Активно применяется в сборке щитов и монтаже схем в труднодоступных местах.

ПУГВ часто применяют для сборки схем внутри осветительных устройств благодаря его гибкости. При этом важно соблюдать температурные условия – нагрев не должен быть сильным, как и температура в самой комнате. Если в помещении повышенные температуры, применяются другие термостойкие кабели (например, РКГМ).

Гибкость кабеля также позволяет использовать ПУГВ в нестационарном монтаже электрооборудования. Но лучше в таких случаях применять многопроволочные провода с двойной изоляцией – например, ПВС, ШВВП. Наличие двойной изоляции понижает вероятность появления короткого замыкания.

Провода ПУГВ прокладываются в гофрах или кабельных каналах в случае открытой электропроводки. Это позволяет обезопасить изделие от механических повреждений и влияния ультрафиолетового излучения.

Аналоги, изготовители и выбор подходящего кабеля

Аналог ПВ-3

Провод установочный ПУГВ – это полный аналог классического электромонтажного изделия ПВ. Он может полностью заменять такие устройства, как ПВ-3 и ПВ-4.

Практически все российские изготовители предлагают провода высокого качества. Но при этом можно выделить лидирующих отечественных производителей электромонтажной продукции, к которым относятся:

  • Энергокабель;
  • Кавказкабель;
  • Камкабель.

При выборе провода от любого производителя следует пользоваться приведенными рекомендациями:

  • Визуальный осмотр провода. Нужно убедиться в целостности конструкции и соответствии заявленного сечения действительности.
  • Определение сопротивления жил. Можно сделать при помощи омметра.
  • Проведение электрических испытаний изоляции. Для этого измеряется ее сопротивление и осуществляются высоковольтные тесты.
  • Проверка маркировки на правильность. Использование проводника без соответствующей маркировки может быть опасным.

На изделии должен быть специальный ярлык, на котором указывается изготовитель, марка кабеля, дата производства, масса и длина, а также обязательные знаки соответствия.

Отличие от ПВ-3

ПВ-3

Провода ПВ-3, ПВ-4 и ПУГВ являются аналогами. Чтобы понять, есть ли в них отличия, нужно разобраться с их параметрами.

ПВ-3 – это силовой элемент, применяемый при заявленном рабочем напряжении и постоянном токе. Используется в случаях, когда важна повышенная гибкость изделия. Имеет изоляцию, не подверженную горению и действию плесени. Выдерживает температуры до 150° С.

Проводник ПУГВ имеет минимальные отличия, которые позволяют им заменять ПВ-3 и ПВ-4. Основное различие – число жил. У ПУГВ 5 жил, которые делают кабель более гибким. Также есть минимальные изменения в предельной температуре изоляции и влажности окружающей среды. Все перемены, произошедшие с кабелем, связаны с изменением ГОСТа, поэтому ПВ-3 и ПА-4 являются полными аналогами.

Провод ПУГВ. Маркировка и устройство. Параметры и применение

Перечень кабельной продукции, применяемой для прокладки сигнальных, осветительных и силовых линий очень большой, поэтому даже специалисты по электрическому монтажу не всегда сразу дадут ответ, какой провод или кабель лучше применить в конкретном случае. А если рассматривать еще и различные модификации одной и той же марки провода, то возникает путаница с параметрами и особенностями их применения.

Рассмотрим провод ПУГВ, который является одножильным, покрытым поливинилхлоридной изоляцией без дополнительной оболочки.

Устройство

  • Токоведущая жила провода состоит из нескольких отожженных медных проволок разной степени лужения. Скручивание проволок позволяет даже для толстого провода обладать достаточно гибкими свойствами.
  • Число проволочек зависит от сечения жилы. Для провода от 0,5 до 35 мм2 допускается наименьшее количество проволочек, равное 7 штукам. Но чаще всего для толстых проводов их делают больше. Количество проволок определяется техническим регламентом завода изготовителя.
  • Для провода от 50 до 95 мм2 регламент предусматривает применение не меньше 19 проволочек. Для более толстых проводов – 37 проволочек.
  • Указанные количества проволок являются минимальными значениями. Реальное количество можно определить по сечению одной проволоки. Чем тоньше проволочка, тем их потребуется больше, для обеспечения требуемого общего сечения.
  • Согласно стандартам, например, для провода 0,5 мм2 каждая проволочка должна быть не больше, чем 0,21 мм2. Существует специальная таблица в ГОСТе, по которой можно определить основные параметры провода.

  • Кроме токопроводящей жилы провод ПУГВ имеет изоляцию. Чем больше сечение жилы, тем изоляция должна быть более толстой. Государственные стандарты нормируют эту величину, ее наименьшее значение и наибольший внешний диаметр провода.
Технические параметры

Провод ПУГВ изготавливается по стандарту ГОСТ6323 – 79. В нем указаны все технические требования на это изделие.

Основными свойствами провода ПУГВ, влияющими на выбор, являются:
  • Провод одножильный, медный, с ПВХ изоляцией.
  • Допускается его применение в сетях постоянного и переменного тока.
  • Провод способен выдержать постоянное напряжение до 1 кВ, или переменное напряжение до 0,75 кВ частотой 400 Гц.
  • Экономичность провода определяется его сопротивлением. Чем толще провод, тем меньше сопротивление.
  • Надежность провода определяется качеством его изоляции. Для ее проверки существуют высоковольтные испытания. К проводу подключают напряжение 2500 вольт, изоляция должна выдерживать эту величину не меньше пяти минут.
  • Изоляция данной марки провода должна составлять не меньше 5 мегом для напряжения до 1 кВ.
  • Также изоляция должна выдерживать высокие температуры. Эксплуатационная температура провода ПУГВ находится в диапазоне от -50 до +70°С.
  • Влажность окружающей среды для провода не должна быть больше 98%.
  • Прокладка провода допускается при температуре не ниже -15°С, так как эластичность изоляционной оболочки значительно снижается, и может потрескаться.
  • Важным моментом является пожарная безопасность провода. Его ПВХ изоляция обладает несгораемыми свойствами, допускается ее нагревание до +160°С.
  • Провод имеет повышенную устойчивость к ударным и механическим нагрузкам.
  • При укладке радиус изгиба не должен быть меньше пяти наружных диаметров.
  • Срок службы 20 лет.
  • Гарантийный срок 2 года.

Провод ПУГВ производится в широкой цветовой гамме изоляции, что облегчает процесс установки и подключения, а также упрощает ремонт и обслуживание электрической линии. Даже в сложных схемах разводки проводов невозможно перепутать разные линии, благодаря цветной изоляции провода ПУГВ.

Каждый завод изготовитель имеет свой набор цветов изоляции, но для заземления все фирмы применяют желто-зеленый цвет. Также часто используется двухцветное оформление с цветными продольными полосами.

Маркировка
  1. «П» — означает провод.
  2. «У» — установочный тип. Ранее провода разделяли на монтажные и установочные. Монтажные провода менее гибкие, в отличие от установочных.
  3. «Г» — маркировка гибкого многопроволочного провода. При отсутствии этой буквы провод не является гибким. Буква «Г» ставится в маркировке проводов 5-го класса гибкости согласно нормативным документам.
  4. «В» — означает материал изоляции поливинилхлорид.
  5. В конце маркировки могут стоять символы, означающие пожарную безопасность провода. Если их нет, это означает, что провод не поддерживает горение при одиночной установке. Если имеются символы «нг», то провод не горит при групповой укладке.
  6. В маркировке указано обозначение «LSLТх», то провод при возгорании выделяет незначительное количество газа и пыли.
  7. Обозначение «НF» означает, что провод при возгорании не будет выделять газообразные коррозионно-активные вещества.
  8. Обозначение «НFLТх» говорит о том, что провод во время горения будет выделять незначительное количество газа, пыли и коррозионно-активных веществ.

Провод ПУГВ – 2,5 – одножильный, токоведущая жила выполнена из нескольких медных скрученных проволочек, покрытых изоляцией ПВХ, число указывает на площадь сечения жилы 2,5 мм2, далее в маркировке может стоять буква, обозначающая цвет изоляции. Цветные провода изготавливают по предварительно оформленным заказам.

Как применяется провод ПУГВ

Провод используют для стационарной укладки электрической линии в закрытых помещениях. Допускается использование провода под навесом, если на него не будут попадать лучи солнца и осадки в виде дождя и снега. При закрытом методе укладки его прокладывают в бетоне, кирпичной кладке или под штукатуркой.

Если прокладка провода производится в местах с большим количеством людей, то необходимо использовать металлический короб или мелаллорукав. Допускается использовать пластмассовую гофротрубу, соответствующую условиям пожарной безопасности. Если укладка производится открытым способом, то обычно применяют декоративный короб, сертифицированный для противопожарных условий.

Технические параметры провода дают возможность его использования для различных задач в бытовых условиях и в промышленности. Провод обладает неплохими электрическими характеристиками, хорошей гибкостью, невысокой стоимостью.

К недостаткам можно отнести его одножильное исполнение. Однако, чаще всего это даже является достоинством, так как во многих местах требуется наличие всего одной жилы.

Советы по выбору
  • Для начала необходимо осмотреть провод, убедиться в том, что его сечение соответствует заявленному значению, а также проверить провод на наличие дефектов и повреждений.
  • Проверить сопротивление провода. Можно использовать обычный мультиметр. Величины сопротивлений рассмотрены нами в технических параметрах.
  • Провод должен иметь маркировку с указанием типа провода, завода изготовителя, даты изготовления. Маркировка наносится на изоляции через каждые 500 мм.

Если провод ПУГВ продается в бухте, то на ней должен быть ярлык с маркой провода, изготовителем, датой производства, массой бухты, длиной провода и штампом контролера.

Похожие темы:

Отправить ответ

avatar
  Подписаться
Уведомление о
