Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Главные параметры кабеля, которые нужно учитывать при разработке проектов электроснабжения, материал и сечение жил. Производители выпускают широкий ассортимент продукции разных характеристик. Рассказываем о существующих видах кабеля и местах их применения.

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.




Выбор кабеля для подключения бытовых приборов

Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв.

мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.

Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.

Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.


Расчет сечения провода и кабеля

Перед многими покупателями встает вопрос, какого сечения нужен провод или кабель, для выполения определенной задачи?


Расчёт сечения провода, кабеля

Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры.

А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).

Основные показатели, определяющие сечение провода:

— Металл, из которого изготовлены токопроводящие жилы.

— Рабочее напряжение, В.

— Потребляемая мощность, кВт и токовая нагрузка, А.

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм² максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.


Кабели и провода нашего завода полностью соответствует заявленному сечению!


Занижение сечения жил силовых кабелей: ammo1 — LiveJournal

Оказывается, согласно ГОСТ 22483, фактическое сечение жил кабеля может быть ниже номинального (указанного). Разумеется, все производители, следуя ГОСТ, занижают сечение.


ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования» не нормирует сечение, а нормирует только сопротивление. Там даже есть пункт 1.4а.: «Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.»

В Таблице 1 «КЛАСС 1 Жилы одножильных и многожильных кабелей и проводов» указаны следующие значения сопротивления километра медной жилы:

1.5 мм² — 12.1 Ом
2.5 мм² — 7.41 Ом
4 мм² — 4.61 Ом
6 мм² — 3.08 Ом

С помощью калькулятора сопротивления провода легко посчитать, какие реальные сечения соответствуют таким сопротивлениям:

1.5 — 12.1 Ом — 1.389 мм² (диаметр 1.3295 мм) — занижение 7.4%;
2.5 — 7.41 Ом — 2.2673 мм² (диаметр 1.699 мм) — занижение 9.3%;
4 — 4.61 Ом — 3.644 мм² (диаметр 2.154 мм) — занижение 8.9%;
6 — 3.08 Ом — 5.455 мм² (диаметр 2.6352 мм) — занижение 9.1%.

Фактически, ГОСТ разрешает производителям занижать сечение жил кабеля на 7-9%, так что диаметр жил ГОСТовского кабеля должен составлять не менее:

1.5 — 1.3 мм;
2.5 — 1.7 мм;
4 — 2.2 мм;
6 — 2. 6 мм.

С помощью цифрового штанген-циркуля я измерил жилы нескольких кабелей ВВГ. Для контроля измеряю диаметр хвостовика сверла 2 мм.

Кабель ВВГ 3×1.5 ГОСТ, купленный 10 лет назад, который использован у меня для проводки в квартире.

Сопротивление одного метра кабеля — 13 мОм.

Диаметр жилы 1.32 мм, сечение 1.37 мм². Соответствует ГОСТ.

Кабель ВВГ ПНГ (A) LS 3×2.5 ГОСТ. Производитель — ЭСК ЭлектроСиловойКабель, Нижний Новгород. Куплен неделю назад.

Забавно, что ГОСТ 31565-2012, указанный на этикетке, это всего лишь требования пожарной безопасности к кабельным изделиям, а не стандарт на сам кабель.

Сопротивление одного метра кабеля — 8 мОм.

Диаметр 1.69 мм, сечение 2.24 мм². Соответствует ГОСТ.

Кабель ВВГ 3×6 ГОСТ в магазине Касторама.

Диаметр 2.64 мм, сечение 5.47 мм². Соответствует ГОСТ.

Но в продаже есть кабели, произведенные не только по ГОСТу, но и по ТУ. Их сечение часто занижают вдвое (!). Недавно я рассказывал о проводе ПУГНПбм 2×1. 5, реальное сечение которого оказалось 0.77 мм² (ammo1.livejournal.com/1043045.html).

А вот в том же магазине Касторама кабель ВВГбм-Пнг (А), 3×4 мм² ТУ.

Диаметр 1.93 мм, сечение 2.92 мм². Занижено почти на треть.

Практически все бытовые силовые кабели, продающиеся в России, имеют заниженное сечение. У кабелей, выпускаемых по ГОСТ, занижение составляет до 10% (и ГОСТ это разрешает), у кабелей, выпущенных по ТУ, занижение может быть до 50%.

Наверное, занижение по ГОСТ стоит просто «понять и простить», а точнее иметь ввиду, что реальное сечение кабеля, на котором написано 2.5 мм² будет около 2.3 мм², а у того, на котором написано 1.5 мм² — около 1.3 мм². В ближайшее время я займусь проверкой, какие реальные токи нагрузки выдерживают эти кабели.

© 2019, Алексей Надёжин


Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

ПУЭ. Раздел 7. Электрооборудование специальных установок.

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других вну-тридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ.

Присоединение этих светильников к этажным и квартирным щиткам не допускается.

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.

7.1.34. В зданиях следует применять кабели и провода с медными жилами [До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.

].

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т. п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм2.

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.


Таблица 7.1.1 Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Наименование линийНаименьшее сечение кабелей и проводов с медными жилами, мм2
Линии групповых сетей1,5
Линии от этажных до квартирных щитков и к расчетному счетчику2,5
Линии распределительной сети (стояки) для питания квартир4

7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, по-этажных коридоров и других внутридомовых помещений.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замо-ноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализа-ционной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов[Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов. ] — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170oC.

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

Расчет сечения силового кабеля (провода) по: мощности, току

15;margin-top:0pt;margin-bottom:12pt;text-align: justify;» dir=»ltr»>Предположим, что нам необходимо определиться с выбором кабеля для электропроводки в квартире. Как правило, в современных квартирах используется однофазная проводка, рабочее напряжение которой составляет 220 В.

Для начала следует рассчитать сечение электрического кабеля по мощности. Для этого необходимо посчитать суммарно всю мощность возможного потребления электричества электроприборами в квартире. Мощность потребления электричества смотрим на каждом электроприборе в квартире и складываем с мощностью потребления электричества всех осветительных приборов. Предположим, что сложив все мощности потребляемой электроэнергии, у Вас получилась нагрузка сети в 7кВт. Учитывая этот показатель, мы делаем расчет сечения электрического кабеля по мощности 7кВт. Естественно, что все электроприборы одновременно работают редко, расчеты будем производить по максимальному показателю. В соответствии с Таблицей 2 определяем, что мощность в 7кВт может выдержать медный кабель 3х5 или кабель из алюминия 3х10.


Далее необходимо рассчитать сечение силового кабеля по току.

Для этого необходимо определить показатель тока, который будет подаваться по жилам электрической проводки. Номинальный ток мы определяем, складывая показатели всех мощностей электрических приборов, которые находятся в помещении.

К примеру, в нашем помещении находится два объекта освещения по 50 Вт каждый, холодильник с мощностью потребления в 300 Вт, микроволновая печь 1000 Вт, а также электрический чайник мощностью в 2400 Вт. Проводка в помещении однофазная и скрыто проложена. Высчитываем суммарную (общую) мощность потребления электроэнергии P=50*2+300+1000+2400=3800 Вт.

Рассчитываем ток по формуле I = P/U*cosφ, где I – искомый номинальный ток, P – общая мощность потребления электроэнергии, U – напряжение сети в помещении, cosφ — коэффициент мощности (в нашем примере он равен 1).


Применив формулу, получаем I = 3800/220*1 = 17.3 А. Используя Таблицу 3 получаем, что нам необходим медный кабель с минимальным сечением 1,5 мм2, но для запаса можно взять кабель с сечением 2 мм2.


Как рассчитать сечение кабеля | МолотТок

—-> Выдержка из ПУЭ

—-> Внешний диаметр и вес кабелей

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  — только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм




Напряжение, 220 В


  Напряжение, 380 В


       Ток, А



 Мощность, кВт



    Ток, А



 Мощность, кВт

                            1,5         19           4,1       16          10,5
                            2,5         27           5,9       25          16,5
                             4         38           8,3       30          19,8
                             6         46          10,1       40          26,4
                            10         70          15,4       50          33,0
                            16         85          18,7       75          49,5
                            25        115          25,3       90          59,4
                            35        135          29,7      115          75,9
                            50        175          38,5      145          95,7
                            70        215          47,3      180         118,8
                            95        260          57,2      220         145,2
                           120        300          66,0      260         171,6

Алюминиевые жилы проводов и кабелей

Сечение токопроводящей жилы, мм



Напряжение, 220 В



Напряжение, 380 В



       Ток, А



 Мощность, кВт



    Ток, А



 Мощность, кВт

                            2,5         20           4,4       19          12,5
                             4         28           6,1       23          15,1
                             6         36           7,9       30          19,8
                            10         50          11,0       39          25,7
                            16         60          13,2       55          36,3
                            25         85          18,7       70          46,2
                            35        100          22,0       85          56,1
                            50        135          29,7      110          72,6
                            70        165          36,3      140          92,4
                            95        200          44,0      170         112,2
                           120        230          50,6      200         132,0



Маркировка проводов и кабелей | Electricdom.

ru

Провода

Провода бывают медные и алюминиевые. Алюминий очень активен химически. Его если соединяют, то только с алюминием, и обычно, механическим способом (через гайки, болты). Если алюминий соединить с медью, то соединение быстро разрушается. Алюминиевый провод можно соединить с медным через клемму. Если нет ограничения по весу и по цене, лучше применять медные провода. Главный недостаток меди – на воздухе она окисляется. Место соединения может проводить ток все хуже, на этом месте появляется падение напряжения, соединение начинает греться, для предотвращения этого соединение надо облудить.

Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки.

Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток  электродвигателей, для соединений в  радиоэлектронной аппаратуре и т. д.

Голые провода не имеют никаких защитных или изолированных покрытий, в основном применяются для линий электропередач.

Жилы изолированных проводов покрыты изоляцией из резины или пластмассы.

Провода подразделяются на защищенные или незащищенные.

Защищенными называют изолированные провода, которые поверх электрической изоляции имеют защитную оболочку, предназначенную для защиты от внешних воздействий.

Незащищенные провода не имеют поверх электрической изоляции защитной оболочки.

Монтажные провода используют для фиксированного и гибкого монтажа в щитах, соединений в радиоэлектронной аппаратуре, токоведущие жилы изготовлены из медной проволоки.

Силовые и установочные провода используют для монтажа электропроводки. Эти провода применяют для соединения частей электроустановок и прокладке внутри помещений, на открытом воздухе и т. д.

Кабели

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными.  Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и  других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля.   Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи  сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Шнуры

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.

Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

Электрическая проводка

Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.

Различия проводов и шнуров

Провода, кабели и шнуры различаются:

1. По материалу токопроводящих жил — медная. алюминиевая, алюмомедная.

2. По поперечному сечению жил — 0,35; 0,5; 0,75; 1; 1,0; 1,5; 2,5; 4,6; 10; 16; 25; 35; 70 мм2 и т.д.

3. По номинальному напряжению, на которое рассчитаны жилы.

3. По числу жил — одножильные и многожильные,  от 1 до 4 (контрольные
кабели от 4 до 61).

4. По изоляции — резиновая, бумажная, пластмассовая, пряжа

5. По оболочке — резиновая, пластмассовая, металлическая.

Маркировка

Провода и кабели маркируют буквами.

Первая буква. Материал жилы: А – алюминий, медь – буквы нет.

Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К — контрольный, М-монтажный, МГ — монтажный с гибкой жилой, П(У) или Ш — установочный, в обозначении кабеля материал оболочки.

Третья буква. В обозначении провода и кабеля — материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР — найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К — капроновая, Л — лакированная, МЭ — эмалированная, О — оплетка из полиамидного шелка, Ш — изоляция из полиамидоного шелка, С — из стекловолокна, Э — экранированная, Г — с гибкой жилой, Т – с несущим тросом.

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква. Особенности конструкции. А — асфальтированный, Б — бронированными лентами, Г — гибкий (провод), без защитного покрова (силовой кабель), К — бронированный круглыми проволоками, О — в оплетке, Т — для прокладки в трубах.

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Примеры обозначения:

ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.

ВВГ 4х2,5-380 — кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.

Расшифровка маркировки проводов и кабелей российского производства

Силовые кабели с ПВХ и резиновой изоляцией.

АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.

Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.

LS — Low Smoke — пониженое дымовыделение.

нг-LS — не поддерживающий горение, с пониженым дымовыделением.

FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

FRLS — с пониженым дымовыделением, с повышенной огнестойкостью

Э — экран из медных проволок и спирально наложенной медной ленты

КГ — кабель гибкий.

Контрольные кабели.

А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.

П — изоляция из полиэтилена.

Пс — изоляция из самозатухающего полиэтилена.

Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.

Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.

Монтажные провода.

М — в начале обозначения — монтажный провод.

Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.

Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — провод в виниловой оболочке соединительный.

ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП — провод универсальный плоский.

ПУГНП — провод универсальный плоский гибкий.

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель.

N — кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

Elektrotechniker — союз германских электротехников).

Y — Изоляция из ПВХ.

H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M — Монтажный кабель.

C — Наличие медного экрана.

RG — Наличие брони.

Контрольный кабель.

Y — ПВХ-изоляция.

SL — Кабель контрольный.

Li — Многожильный проводник выполнен по немецкому стандарту VDE.

Монтажные провода.

H — Гармонизированный провод (одобрение HAR).

N — Соответствие национальному стандарту.

05 — Номинальное напряжение 300/500 В.

07 — Номинальное напряжение 450/750 В.

V — ПВХ изоляция.

K — Гибкая жила для стационарного монтажа

Как рассчитать сечение провода

Сечение провода  рассчитывают по следующей формуле:

S =π*r2,

где S —  сечение провода, мм2;  π — число равное 3,14;  r — радиус провода, мм, который равен половине диаметра.

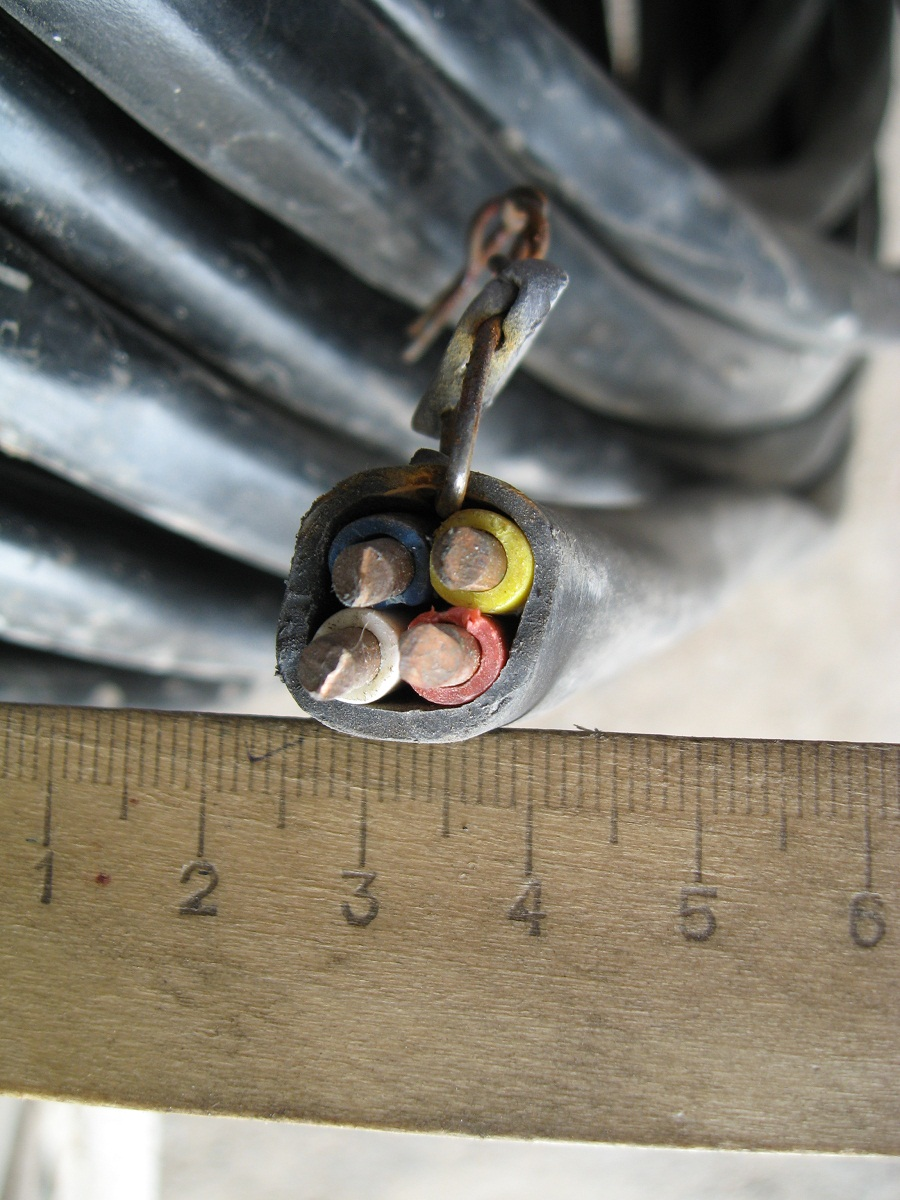

Диаметр провода токоведущей жилы без изоляции измеряют микрометром или штангенциркулем. Сечение жилы многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.

Пользуются также другой формулой: S = 0,78d², где d – диаметр провода.

Зависимость от условий прокладки

Провода или кабели, проложенные открыто, охлаждаются лучше, чем проложенные в трубах или скрыто. Провода с резиновой изоляцией допускают длительную температуру нагрева жил, не превышающую 65°С, провода с пластмассовой изоляцией — 70 °С.

Марки проводов



МаркаСечение жил, ммЧисло жилХарактеристикаПрименение
АПВ2,5-1201Провод с алюминиевой жилой,
поливинилхлоридной изоляцией
Для монтажа силовых и
осветительных сетей в трубах, каналах
АППВ2,5-62; 3Провод с алюминиевыми жилами,
поливинилхлоридной изоляцией, плоский, с разделительным основанием
Для монтажа силовых и
осветительных сетей по стенам, перегородкам,  скрытая проводка,
в трубах, каналах
АПР2,5-1201Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи,
пропитанной противогнилостным составом
Для прокладки в трубах
АППР2,5-62; 3Провод с алюминиевыми жилами,
резиновой изоляцией
Для прокладки по деревянным
конструкциям жилых и производственных зданий
АПРН2,5-1201Провод с алюминиевой жилой, резиновой изоляцией, в негорючей оболочкеДля прокладки в сухих и сырых
помещениях, в каналах, на открытом воздухе.
ПВ-10,5-951Провод с медной жилой,
поливинилхлоридной изоляцией
Для монтажа силовых и
осветительных сетей в трубах, каналах
ПВ-22,5-951Провод с медной жилой,
поливинилхлоридной изоляцией, гибкий
Для монтажа силовых и
осветительных сетей в трубах, каналах
ППВ0,75-42; 3Провод с медными жилами, поливинилхлоридной изоляцией,
плоский, с разделительным основанием
Для монтажа силовых и
осветительных сетей по стенам, перегородкам,  скрытая проводка,
в трубах, каналах
ПР0,75-1201Провод с медной жилой,
резиновой изоляцией, в оплетке из хлопчатобумажной пряжи,
пропитанной противогнилостным составом
Для прокладки в трубах
ПВС0,5-2,52; 3Провод гибкий, со скрученными
с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной
оболочкой
Для подключения  бытовых
электроприборов — стиральных машин, пылесосов, удлинителей
ПРС0,5-42; 3Провод гибкий, со скрученными
с медными жилами, резиновой изоляцией, резиновой оболоччкой
Для подключения  бытовых
электроприборов — стиральных машин, пылесосов, удлинителей
ПУНП (ПБПП)1,5-42; 3Провод с медной жилой,
поливинилхлоридной изоляцией, поливинилхлоридной оболочкой
Для прокладки в осветительных
сетях, монтажа и присоединения приборов слабого тока бытового
назначения
МГШ0,05-0,121Провод монтажный, гибкий с медной жилой,
с шелковой изоляцией
Для стационарного и подвижного
монтажа внутриблочных и межблочных соединений в электронных и
электрических устройствах
МГШВ0,12-1,51Провод монтажный, гибкий, с медной жилой, с комбинированной шелковой и поливинилхлоридной
изоляцией
Для стационарного и подвижного
монтажа внутриблочных и межблочных соединений в электронных и
электрических устройствах
ТРП(лапша)0,4-0,52Провод с медной жилой,
полиэтиленовой изоляцией, с разделительным основанием
Для открытой и скрытой
проводки телефонной сети

Марки кабелей



МаркаСечение жил, ммЧисло жилХарактеристикаПрименение
АВВГ2,5-501; 2; 3; 4Кабель силовой, с алюминиевыми жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочкеДля прокладки на открытом
воздухе, по защищенным от прямых солнечных лучей трассам
АВРГ4-3002,5-3001; 2; 3; 4Кабель силовой, с алюминиевыми
жилами, резиновой изоляцией, в поливинилхлоридной оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
АНРГ4-3002,5-3001; 2; 3; 4Кабель силовой, с алюминиевыми
жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей
оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
ВВГ1,5-502,5-501; 2; 3; 4Кабель силовой, с медными
жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке
Для прокладки на открытом
воздухе, по защищенным от прямых солнечных лучей трассам
ВРГ1-2401; 2; 3; 4Кабель силовой, с медными
жилами, резиновой изоляцией, в поливинилхлоридной оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
НРГ1-2401; 2; 3; 4Кабель силовой, с медными
жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
NYM1,5-32 2; 3; 4; 5Кабель силовой, с одно или
многопроволочной медной жилой, поливинилхлоридной изоляцией, в
поливинилхлоридной оболочке, не распространяющей горение. Имеет дополнительный резиновый слой-заполнение.
Для монтажа электропроводки — в сухих и влажных
помещениях, на открытом воздухе, вне прямого воздействия
солнечных лучей, в трубах, каналах, на специальных
кабельных эстакадах, для подключения промышленных
установок, подключения бытовых приборов в стационарных
установках

Марки шнуров



МаркаСечение жил, ммЧисло жилХарактеристикаПрименение
ШВЛ0,5 — 0,752; 3Шнур гибкий, со скрученным
жилами, в поливинилхлоридной оболочке
Для подключения  бытовых
электроприборов — чайников, вентиляторов, паяльников и т.д.
ШПВ-10,35-0,752Шнур гибкий, со скрученными
жилами, в поливинилхлоридной оболочке
Для подключения
радиоаппаратуры, телевизоров, паяльников
ШПВ-20,35-0,752Шнур гибкий, со скрученными
жилами, в поливинилхлоридной оболочке
Для подключения настенных и
напольных светильников, бытовых электроприборов — чайников,
вентиляторов, паяльников и т.д.
ШВВП0,35-0,752; 3Шнур повышенной гибкости,
плоский, в поливинилхлоридной изоляции,  в поливинилхлоридной
оболочке
Для подключения настенных и
напольных светильников, бытовых электроприборов — чайников,
вентиляторов, паяльников и т.д.
ШРО0,35-12; 3Шнур гибкий, со скрученным
жилами, в резиновой изоляции, в оплетке из хлопчатобумажной или
синтетической пряжи
Для подключения  бытовых
электроприборов — чайников, вентиляторов, паяльников и т.д. (где
требуется повышенная температурная устойчивость)

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
  • Проверьте конфигурацию / систему.webServer / security / requestFiltering @ allowDoubleEscaping в файле applicationhost.config или web.confg.
Подробная информация об ошибке:
Модуль RequestFilteringModule
Уведомление BeginRequest
Обработчик StaticFile
Код ошибки 0x00000000
Запрошенный URL https: // generalcable.com: 443 / assets / documents / latam% 20documents / mexico% 20site / nuestros% 20mercados / utilities / electric-utility.pdf? ext = .pdf
Physical Path C: \ inetpub \ GCKentico \ assets \ documents \ latam% 20documents \ mexico% 20site \ nuestros% 20mercados \ utilities \ electric-utility.pdf? ext = .pdf
Метод входа в систему Еще не определено
Пользователь входа в систему Еще не определено
Каталог отслеживания запросов C: \ inetpub \ logs \ FailedReqLogFiles
Дополнительная информация:
Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Как выбрать кабель нужного сечения?

При построении электрических систем может возникнуть вопрос, как выбрать кабель с правильным сечением для передачи необходимого тока.Для этого необходимо произвести текущие расчеты.

Важно знать следующие параметры:

  • вы используете медный или алюминиевый кабель;
  • количество ядер для загрузки;
  • максимальная температура жилы в цепи кабеля;
  • температура окружающей среды;
  • способ установки;
  • Удельное сопротивление грунта.

Температура

Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель все еще работает.Максимальная температура определяет допустимую температуру проводника с учетом комбинированного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут зависеть как от материалов, так и от методов установки.

Медь, алюминий или алюминиевый сплав являются наиболее распространенными проводящими материалами, используемыми в силовых кабелях. Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, а для того, чтобы иметь возможность выполнять электрические расчеты и установку кабеля без измерения сопротивления каждого провода, необходимо указать удельное сопротивление проводов и согласованные сечения, назначенные для они стандартизированы.Поэтому иногда может казаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле. Важно понимать, что с электрической точки зрения важно сопротивление кабелей, а сечение кабеля скорее является информативным значением.

В зависимости от температуры окружающей среды также изменяется допустимый ток нагрузки кабелей. В Эстонии нормальной температурой окружающей среды считается 25 ° C (15 ° C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics.Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), максимально допустимый ток для всей цепи должен быть рассчитан на основе максимальной температуры окружающей среды. Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, поскольку нагруженный кабель нагревает соседние цепи.

Способы установки

На несущую способность кабелей также влияет способ рассеивания выделяемого в них тепла.Отвод тепла от кабелей можно рассматривать как различные методы установки, в которых предусмотрены различные стандартные токи нагрузки в соответствии с поперечным сечением кабеля. Например, кабель, проложенный на открытом воздухе, охлаждает лучше, чем кабель, установленный в теплоизоляции здания. В случае прокладки кабеля в почве важна теплопроводность почвы.

Токи нагрузки рассчитываются согласно стандарту HD 60364-5-52. Значения тока нагрузки, указанные в описаниях продуктов Prysmian Group Baltics, рассчитываются при условиях, указанных в таблицах.Нагрузочные токи используемых кабелей должны быть отрегулированы в соответствии с реальными условиями. Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!

Пример расчета

Чтобы определить максимально допустимый ток нагрузки, необходимо сначала знать метод установки. Например, в случае прямой установки в почву используется способ установки D2. Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А.Elektrilevi использует другие параметры среды установки, к которым необходимо отрегулировать ток нагрузки.

Регулировка должна быть следующей:

1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. В результате получается 250 x 1,04 = 260 А.

2. В каталоге использовано меньшее тепловое сопротивление грунта. Это означает, что почва лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в почве, поправочный коэффициент равен 1.5 предусмотрено стандартом, что дает 260 x 1,5 = 390 A. Однако, когда кабель проложен в трубе, метод установки — D1. В результате токи и поправочные коэффициенты различны, и результат будет следующим: 218 x 1,04 x 1,18 = 267,5 А. Значения могут отличаться до +/- 5% из-за обновленных стандартов, более точных расчетов и округления. выключенный.

Статья опубликована в журнале Onninen uudised.

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

  • Коаксиальный кабель — используется для радиочастотных сигналов, например, в распределительных системах кабельного телевидения.
  • Кабель связи
  • Прямой подземный кабель
  • Гибкие кабели
  • Кабель Heliax
  • Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
  • Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
  • Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
  • Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока.
  • Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
  • Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
  • Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
  • Одинарный кабель (время от времени это название используется для провода)
  • Погружной кабель
  • Твинаксиальный кабель
  • Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется как линия передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
  • Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает спаренный кабель, за исключением того, что спаренные провода скручены

Таблицы сечения проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимый ток) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG Диаметр витков провода,
без изоляции
Площадь Медная проволока
Сопротивление / длина Допустимая нагрузка при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании: Ток предохранителя
60 ° С 75 ° С 90 ° С Прис Ондердонк
(дюйм) (мм) (за дюйм) (на см) (тыс. Мил) (мм 2 ) (мОм / м ) (мОм / фут ) (А) ~ 10 с 1 с 32 мс
0000 (4/0) 0.4600 11,684 2,17 0,856 212 107 0,1608 0,04901 195 230 260 3,2 кА 33 кА 182 кА
000 (3/0) 0,4096 10,405 2,44 0,961 168 85,0 0,2028 0,06180 165 200 225 2.7 кА 26 кА 144 кА
00 (2/0) 0,3648 9,266 2,74 1.08 133 67,4 0,2557 0,07793 145 175 195 2.3 кА 21 кА 115 кА
0 (1/0) 0,3249 8,251 3,08 1,21 106 53.5 0,3224 0,09827 125 150 170 1,9 кА 16 кА 91 кА
1 0,2893 7,348 3,46 1,36 83,7 42,4 0,4066 0,1239 110 130 145 1,6 кА 13 кА 72 кА
2 0.2576 6.544 3,88 1,53 66,4 33,6 0,5127 0,1563 95 115 130 1,3 кА 10,2 кА 57 кА
3 0,2294 5,827 4,36 1,72 52,6 26,7 0,6465 0,1970 85 100 115 1.1 кА 8.1 кА 45 кА
4 0,2043 5,189 4,89 1,93 41,7 21,2 0,8152 0,2485 70 85 95 946 А 6.4 кА 36 кА
5 0,1819 4,621 5,50 2,16 33,1 16,8 1.028 0,3133 795 А 5,1 кА 28 кА
6 0,1620 4,115 6,17 2,43 26,3 13,3 1,296 0,3951 55 65 75 668 А 4.0 кА 23 кА
7 0,1443 3,665 6,93 2,73 20.8 10,5 1,634 0,4982 561 А 3,2 кА 18 кА
8 0,1285 3,264 7,78 3,06 16,5 8,37 2,061 0,6282 40 50 55 472 А 2,5 кА 14 кА
9 0,1144 2,906 8.74 3,44 13,1 6,63 2,599 0,7921 396 А 2,0 кА 11 кА
10 0,1019 2,588 9,81 3,86 10,4 5,26 3,277 0,9989 30 35 40 333 А 1,6 кА 8.9 кА
11 0.0907 2.305 11,0 4,34 8,23 4,17 4,132 1,260 280 А 1,3 кА 7,1 кА
12 0,0808 2,053 12,4 4,87 6.53 3,31 5,211 1,588 20 25 30 235 А 1.0 кА 5.6 кА
13 0,0720 1,828 13,9 5,47 5,18 2,62 6.571 2,003 198 А 798 A 4,5 кА
14 0,0641 1,628 15,6 6,14 4,11 2,08 8,286 2,525 15 20 25 166 А 633 А 3.5 кА
15 0,0571 1,450 17,5 6,90 3,26 1,65 10,45 3,184 140 А 502 А 2,8 кА
16 0,0508 1,291 19,7 7,75 2,58 1,31 13,17 4,016 22 * ​​свободный воздух 13 * закрытые 18 117 А 398 А 2.2 кА
17 0,0453 1,150 22,1 8,70 2,05 1,04 16,61 5,064 99 А 316 А 1,8 кА
18 0,0403 1.024 24,8 9,77 1,62 0,823 20,95 6.385 10 14 16 83 А 250 А 1.4 кА
19 0,0359 0,912 27,9 11,0 1,29 0,653 26,42 8,051 70 А 198 А 1,1 кА
20 0,0320 0,812 31,3 12,3 1.02 0,518 33,31 10,15 11 7.5 58,5 А 158 А 882 A
21 0,0285 0,723 35,1 13,8 0,810 0,410 42,00 12,80 49 А 125 А 700 А
22 0,0253 0,644 39,5 15,5 0.642 0,326 52,96 16,14 7 5 41 А 99 А 551 А
23 0,0226 0,573 44,3 17,4 0,509 0,258 66,79 20,36 35 А 79 А 440 А
24 0.0201 0,511 49,7 19,6 0,404 0,205 84,22 25,67 3,5 2,1 29 А 62 А 348 А
25 0,0179 0,455 55,9 22,0 0,320 0,162 106,2 32,37 24 А 49 А 276 А
26 0.0159 0,405 62,7 24,7 0,254 0,129 133,9 40,81 2,2 1,3 20 А 39 А 218 А
27 0,0142 0,361 70,4 27,7 0,202 0,102 168,9 51,47 17 А 31 А 174 А
28 0.0126 0,321 79,1 31,1 0,160 0,0810 212,9 64,90 1,4 0,85 14 А 24 А 137 А
29 0,0113 0,286 88,8 35,0 0,127 0,0642 268,5 81,84 12 А 20 А 110 А
30 0.0100 0,255 99,7 39,3 0,101 0,0509 338,6 103,2 0,86 0,52 10 А 15 А 86 А
31 0,00893 0,227 112 44,1 0,0797 0,0404 426,9 130,1 9 А 12 А 69 А
32 0.00795 0,202 126 49,5 0,0632 0,0320 538,3 164,1 0,53 0,3 7 А 10 А 54 А
33 0,00708 0,180 141 55,6 0,0501 0,0254 678,8 206,9 6 А 7.7 А 43 А
34 0,00630 0,160 159 62,4 0,0398 0,0201 856,0 260,9 0,3 0,180 5 А 6,1 А 34 А
35 0,00561 0,143 178 70,1 0,0315 0,0160 1079 329.0 4 А 4,8 А 27 А
36 0,00500 0,127 200 78,7 0,0250 0,0127 1361 414,8 4 А 3,9 А 22 А
37 0,00445 0,113 225 88.4 0,0198 0,0100 1716 523,1 3 А 3,1 А 17 А
38 0,00397 0,101 252 99,3 0,0157 0,00797 2164 659,6 3 А 2,4 А 14 А
39 0.00353 0,0897 283 111 0,0125 0,00632 2729 831,8 2 А 1,9 А 11 А
40 0,00314 0,0799 318 125 0,00989 0,00501 3441 1049 1 А 1.Перейти на: a b c d Точно, по определению

В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых милов (kcmil), где 1 kcmil = 0,5067 мм 2 . Следующий размер проволоки больше 4/0 имеет поперечное сечение 250 тыс. Мил. круговых милов — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM .

Многожильный провод AWG, размеры

Калибры

AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG.

Какое сечение кабеля нужно для квартиры.Кабель питания на розетку

Подумали поменять проводку или просто добавить новые точки и не знают с чего начать. Сначала необходимо рассчитать мощность всех приборов и определяется сечение провода для розеток, после чего можно наложить план на листе бумаги, а затем нарисовать на стене место, где будет проходить кабель. пройти и рассчитать их метрар. Но для начала нужно определить, в каком состоянии старая проводка, можно ли ее добавить, подключив новые ответвления.Такой вариант будет наиболее экономичным.

При осмотре вы обнаружили, что направляющие от щита вышли из строя или они не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Более надежными и долговечными считаются медные провода Ну обо всем по порядку.

Расчет будущей нагрузки

Чтобы все правильно произвести расчет, сколько устройств будет запитано в каждой комнате, от этого будет зависеть, с какого сечения покупать провод.Если сумма всех устройств до 3 кВт, то достаточно будет проводника сечением 2,5 мм 2. Для кухни, где техника потребляет большое количество энергии, правильным будет протянуть отдельную ветку. с сечением кабелей от 4 до 6 мм кв, в зависимости от того, какая у вас плита и оборудование.

Что происходит в итоге из экрана на розетке пойдет провод толщиной 2,5 мм 2, на кухню и в ванную, если есть бойлер, кабель должен быть не менее 4 мм квадрат.Достаточно места сечением 1,5 мм2. Не забываем и о заземлении, которое обязательно должно быть на розетках на кухне и в ванной.

У всех устройств написано энергопотребление, этикетку можно найти на обратной стороне или под крышкой. Если по каким-то причинам наклейку не нашли, то можете посмотреть в паспорте или в интернете. Посчитав потребляемую мощность, загляните в таблицу и выберите диаметр корня.


Как посоветовали пляжные электрики, провода нужно брать с запасом, то есть в полученный лосьон добавляется 10%.Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет пригодится, если где-то ошиблись, не надо экономить или бежать в магазин за 1 метром провода.

Какой тип и марку кондуктора выбрать под розетку

При выборе провода нужно обращать внимание на тип, марку жил. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома.Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • — кабель на основе ПВХ с двойной изоляцией, не обладает способностью к самозаливке. Подходит для розеток.
  • — Провода изолированные, ПВХ с двойной защитой, последние в аббятуре «НГ» говорят, что провод имеет поливинилхлоридную изоляцию, предотвращающую возгорание. Кабель рекомендуется использовать в деревянных помещениях.
  • — В данном случае используется безгалогенный ПВХ (поливинилхлорид), не способный выделять дым.Такие провода можно использовать в детской комнате и учреждениях, при коротком замыкании дети не упадут, как крепкий дым.
  • — (n) Монтажный кабель немецкого качества (y) с изоляцией из ПВХ (M). Уважаемый аналог VGng от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вас понять, для каких потребителей, какие провода поставить пример:

  • Для стиральных машин, компьютеров и других устройств с малой мощностью подходят провода для розеток сечением 3 * 2.5 мм 2. Цифра «3» указывает количество жил в обмотке.
  • Для подключения электроприборов большой мощности в трехфазную сеть, духовку, насос необходимо применять ВГ 5 * 2,5 мм 2.
  • В деревянном доме Подключение к розеткам Рекомендуемое WGng 3 * 2,5 мм 2.
  • Под розетками находятся различные лампы и бра, в этом случае сечение и количество провода для розеток может быть 3 * 1,5 мм 2.

Подробно о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля


Рассчитав мощность каждого помещения, необходимо выбрать нужные провода и запорные автоматы по таблице.Забегая вперед, необходимо учитывать, что в будущем могут быть проведены какие-либо работы, например, поменять люстру или установить натяжной потолок. Все это требует отключения света. Во избежание обесточивания квартиры следует установить автомат на каждом участке.

Вставляем кабель для розеток, фотографируем укладку проводов и вырубаем подробное описание с точностью до миллиметра. Нередко бывает при ремонте или установке каких-либо элементов, сверление перфоратором вовремя герметизирует и обесточивает помещение.Чтобы исправить это происшествие, потребуется много времени и нервов, поэтому стоит предупредить заранее.

Отверстия для проемов


Когда все промаркировано, посчитано и куплено можно приступать к главному — наклеиванию, сверлению и соединению. У некоторых возникнет вопрос — сколько розеток в комнате и на каком расстоянии от пола? Своевременный вопрос и необходимый, в каждой комнате рекомендуется не менее 3 розеток, для удобства и не рядом, а на каждой стене, чтобы не было лишних проводов на полу.На кухне, как правило, делают сдвоенные или структурированные и располагаются над рабочими столами, а для холодильника и тарелки снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту монтируются на расстоянии 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент


Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для ударов и сверла нам понадобится:

  1. Маркер для рулетки и алкоголя.
  2. Строительный уровень лазерный или пузырьковый.
  3. Перфоратор с алмазной коронкой по бетону и насадкой в ​​виде долота.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезают болгаркой, после чего вырезанные детали выбивают перфоратором с тисненым голавлем. Если вы адаптируетесь, вы сможете быстро выполнить эту работу. Затем в намеченном месте с помощью уровня устанавливается центр розетки и просверливается нишевая алмазная коронка.Во время работы инструмент нужно держать ровно, иначе стекло и розетка будут кривыми. Не забываем про распределительные коробки, которые тоже следует встраивать в стену.

Заключительный этап


Проволока, уложенная в ход, фиксируется несколькими способами, стесняется штукатуркой или с помощью специальных гомутиков, которые вставляются в просверленное отверстие, а потом стесняется штукатуркой. На концах провода должны свисать с запасом, чтобы подключаться к розетке и распределительная коробка была удобной.Провода надо плотно скрутить, потом промазать.

Все работы должны выполняться аккуратно, особенно аккуратно нужно подходить к соединениям, провода необходимо зажать так, чтобы между ними не было возможности пролета, иначе в проблемных местах будет сыпаться и нагреваться.

Выбирая розетки, обратите внимание на способ крепления проводов. В импортных моделях можно найти приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на установке, а главное, это крепление выдерживает большие нагрузки.Для ванной рекомендуется ставить УДО с током утечки 10 мА.

Работа, на первый взгляд кажется несложной, но новичку будет сложно выполнить все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать все сделать самостоятельно. Но если вы неуверены и сомневаетесь в своих силах, не стоит рисковать, сегодня есть много хороших специалистов, которые выполнят такую ​​работу быстро и качественно.

Если вы начинающий электрик, то вас обязательно спросят, как выбрать кабель для розетки и как его подключить.Электроприборов в городских квартирах и домах становится все больше, зачастую в помещениях не хватает розеток для их подключения. Итак, что нужно, чтобы правильно выбрать кабель для розетки и установить его?

Выбор сечения кабеля

Во-первых, нужно разобраться, что он будет подключаться к этой розетке, точнее какой максимальной мощности к нему будут подключены устройства, а если устройств несколько, то мощность громоздкая. Если мощность устройства не более 2 кВт, то достаточно использовать кабель для розетки сечением 2х1.5 мм2 или 3×1,5 мм2. Сразу оговорюсь, что речь идет о медных проводниках. Для большей мощности, например, при подключении электроплиты (мощность в среднем около 4-5 кВт) лучше брать кабель сечением не менее 3х2,5мм2

Выбор марки кабеля для розетки


Кабель NYM

В качестве кабеля для розетки продавцы обычно рекомендуют бытовой силовой кабель VGG или кабель европейского стандарта NYM. NYM (NUM) имеет круглую форму благодаря некарканизированному заполнителю каучука, а также мягкий и простой в установке.WDG бывает в 2-х вариантах: круглом и плоском. Агрегата в отличие от num нет, поэтому он более компактный. Чаще в штрихах и кабельных каналах. Также популярен в качестве кабеля для розетки гибкий провод ПВС.

В каждом доме при прокладке электричества необходимо делать планировку. На сегодняшний день в каждом доме установлено большое количество электроприборов. Именно это привело к появлению в доме большого количества розеток. Чтобы эти приспособления работали правильно, нужно будет подвести провод нужного сечения.

В этой статье мы расскажем, какой кабель использовать для розеток?

Выбор кабеля для подключения розеток

От этого будет зависеть надежность вашей системы. Техника На сегодняшний день они могут серьезно отличаться по мощности. Именно поэтому при выборе проводника нужно обращать внимание на следующие позиции:

  1. Сначала необходимо определить самый мощный электроприбор. При покупке провода для розеток необходимо руководствоваться инструментальными возможностями.Например, если мощность устройства 3 кВт, то следует покупать ВГ 3х1,5.
  2. Приобретать необходимо исходя из мощности, которую будут потреблять электроприборы. Например, топка печки будет потреблять 4 кВт, тогда следует покупать 3х2,5.


Помните, что лучше всего покупать медный кабель для розеток. Он отличается своей ценовой политикой от других товаров. Он отличается своими техническими характеристиками и надежен в эксплуатации. Для подключения штатных устройств обычно достаточно двухжильного провода.Для мощных устройств, имеющих заземляющий контакт, следует использовать провода трех жил. Медный кабель Для розеток следует подключать к распределительным коробкам.

Какое сечение должен иметь кабель для розеток?

Поперечное сечение напрямую зависит от мощности, которую вы планируете подключить к своему устройству. Если вы выберете, вы также должны помнить, что текущие нагрузки могут значительно отличаться. Этот параметр также может зависеть от способа его прокладки.

Самым мощным электроприбором в доме является печь.Даже если вы не знаете, как подключить кабель к розетке, аккуратно помните, что лучше всего использовать изделие с сечением. Для большинства розеток, которые есть в вашем доме, хватит сечения в 2 мм.

Как подключить кабель к розетке?

Если собираетесь делать разводку, нужно помнить, что знать, как подключить кабель недостаточно. Помимо подключения следует правильно подобрать кабель. Если вы подключаете розетку в помещениях, где есть стандартная электрическая розетка, следует использовать кабель ПВА.При необходимости можно также использовать кабели IWG и NYM. Каждый из этих продуктов может отличаться от других и иметь свои особенности.

Защита кабеля от перегрузки

На сегодняшний день практически любой электрический прибор может выйти из строя или вызвать перегрузку прибора. При проектировании электропроводки в своем доме необходимо учитывать этот фактор. Чтобы обезопасить вашу систему, вы должны использовать устройства защитного отключения. Благодаря этому можно значительно снизить риск возгорания. Даже электроприбор будет неисправен, тогда еще удастся избежать поражения электрическим током.Также следует иметь хороший кабель, который защитит их от перегрузок.

Благодаря автоматическим выключателям Вы сможете защитить розетки от короткого замыкания. Узо контролирует течение. Если номинальный показатель начнет расти, то устройство будет отключено. Часто бывает довольно часто при повреждении кабеля.

Современные требования безопасности постоянно растут. Именно поэтому Б. в последнее время Довольно часто УДО устанавливают вместе с дифференциальной машиной. Приемные группы следует разводить из дифференциальных машин, установленных возле прилавка.Розетка своими руками — не лучшее решение для вашего дома. Это будет небезопасно, поэтому постарайтесь обезопасить себя от непредвиденных последствий.

Видео Как выбрать кабель для розеток


Рекомендуем вашему вниманию.

главная »Гараж» Какое сечение кабеля нужно для квартиры. Кабель питания для розетки

Линия передачи XLPE LT Силовой кабель 95 кв. Мм Площадь поперечного сечения

Силовой кабель из сшитого полиэтилена LT, 95 кв. Мм Площадь поперечного сечения

Приложения : Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения энергии и передачи при номинальном напряжении 0.6 / 1КВ.

Строительство :

Проводник Медный проводник согласно IEC 60228, класс 2
Круглый или фигурный провод
Гибкий провод (класс 5) опционально.
Изоляция XLPE (сшитый полиэтилен) с номинальной температурой 90 ℃, много цветов опционально
Металлический экран опционально Оплетка медной лентой или медными проводами опционально
Оболочка PVC или FR-PVC тип ST2 согласно IEC 60502, черный или красный или нестандартный

Консультации по заказу

Номинальное напряжение

Стандарт применения: IEC / BS / UL / GB

Количество ядер

Размер и конструкция проводника

Тип изоляции

Бронированный или небронированный.Если броня, тип и материал брони

Требования к оболочке

Длина кабеля и требования к упаковке

Другое требование

Технические данные: Номинальное напряжение: 0,6 / 1 кВ Низкое напряжение

Максимальная температура проводника: при нормальных (90 ℃), аварийных (130 ℃) или коротких замыканиях не более 5 с (250 ℃).

Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении

Мин.Радиус изгиба: 20 x внешний диаметр кабеля для одножильного сердечника без брони

15 x внешний диаметр кабеля для многожильного кабеля без брони

15 x внешний диаметр кабеля для одножильного кабеля с броней

Внешний диаметр кабеля 12 x для многожильного кабеля с броней

Стандарты: Международные: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)

Китай: GB / T 12706, (GB / T 18380-3 только для типа FR)

Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу

Установка

1.Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ округ Колумбия

Технический параметр :

Ном. Сечение жилы Толщина изоляции Толщина оболочки Прибл.О. Приблизительный вес Макс. Сопротивление проводника постоянному току (20 ℃) ​​ Испытательное напряжение переменного тока Текущий рейтинг
мм 2 мм мм (мм) кг / км Ом / км кВ / 5мин В воздухе (A) В почве (A)
1 × 95 1,1 1,5 16,0 1040 0.193 3,5 285 320
2 × 95 1,1 1,8 24,0 2475 0,193 3,5 245 270
3 × 95 1,1 1,9 30,0 3020 0,193 3,5 245 270
4 × 95 1.1 1,9 31 3854 0,193 3,5 245 270
5 × 95 1,1 2,2 39,0 5297 0,193 3,5 245 270
3 × 95+ 1 × 50 1,1 2,0 32 3518 0.193 3,5 245 270
4 × 95+ 1 × 50 1,1 2,1 35,6 4735 0,193 3,5 245 270


Упаковка и отгрузка: Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги. Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.

Сервисное обслуживание

Мы, Shanghai Shenghua Cable Group, специализируемся на исследованиях и разработках, а также на производстве кабелей и проводов.Мы прошли международную сертификацию системы качества ISO9001: 2008 (ZDHY), которая охватывает весь процесс управления предприятием. Была внедрена комплексная система контроля качества, чтобы гарантировать соответствие продукции международным стандартам. Наш принцип: создание высококлассного предприятия, высококлассный продукт, отличный сервис и известный бренд. «Придерживайтесь гарантии качества, всегда стремясь предоставить пользователям надежную продукцию» — вот наша приверженность качеству. Продукция нашей компании застрахована PICC (Народная страховая компания Китая).Кроме того, мы предлагаем особые гарантии, указанные ниже:

1. Мы гарантируем соблюдение гарантийного срока, указанного в договоре.

2. Мы будем производиться в соответствии с этой спецификацией и что Товары будут новыми, неиспользованными, самых последних или текущих моделей. После того, как мы выбраны, мы поставим Товар строго в соответствии с требованиями Контракта.

3. Гарантия остается в силе в течение двенадцати (12) месяцев после получения Товара или любой его части.

из них, в зависимости от обстоятельств, были доставлены и приняты в конечный пункт назначения

, указанного в СУК, или в течение восемнадцати (18) месяцев с даты отгрузки из порта, или

место погрузки в стране отправления, в зависимости от того, какой период завершится раньше.

4. В течение гарантийного срока покупатель может заявить непосредственно производителю в письменной форме или через агента, если есть какие-либо проблемы с качеством Товара. Производитель произведет ремонт или замену в разумные сроки и возьмет на себя все связанные с этим расходы.

Shanghai Shenghua Cable (Group) Co., Ltd

Практическое руководство по выбору кабеля

% PDF-1.4 % 1 0 obj> поток application / pdfA Практическое руководство по выбору кабеля

  • Замечания по применению
  • Texas Instruments, Incorporated [SNLA164,0]
  • iText 2.1.7 от 1T3XTSNLA1642011-12-08T04: 24: 47.000Z2011-12-08T04: 24: 47.000Z конечный поток эндобдж 2 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [7 0 R 8 0 R 9 0 R 10 0 R] / Type / Страница / Родитель 11 0 R >> эндобдж 3 0 obj> поток

    Силовые кабели среднего напряжения | Введение с изоляцией из сшитого полиэтилена | Hi-Tech Controls

    Примерно с 1970 г. изоляция из сшитого полиэтилена (XLPE) силовые кабели использовались в Германии.Этот изоляция обладает очень хорошими электрическими, механическими и тепловые характеристики в среднем напряжении сети. Этот вид утеплителя имеет отличные химическая стойкость, а также устойчивость к низкие температуры. Благодаря различным преимуществам, изоляция из сшитого полиэтилена значительно вытеснила традиционные классические типы с бумажной изоляцией во многих секторах.
    Во избежание проникновение влаги, а также для продления срок службы, среда с изоляцией из сшитого полиэтилена кабели напряжения выполнены с продольным водонепроницаемое экранирование, включая дополнительную набухающая лента и внешняя оболочка из полиэтилена.

    Куртка изготовлена ​​на основе высоких полиэтилен плотности (HDPE), в который добавка органическая перекись смешивается. Из-за нагрева и давление цепи молекул соединяются вместе, обеспечение перехода от термопласта к эластичное состояние.

    По сравнению с кабелями с ПВХ и бумажной изоляцией, преимущество среднего напряжения с изоляцией из сшитого полиэтилена силовые кабели в том, что они обладают низким диэлектрический коэффициент, например, в 100 раз меньше чем у кабелей с ПВХ изоляцией.

    Кроме того, лучшее значение диэлектрической проницаемости влияет на низкую взаимную емкость, короткое замыкание на массу и зарядка ток кабелей с изоляцией из сшитого полиэтилена.
    Хорошие свойства этих кабелей остаются неизменными. в широком диапазоне температур.

    Характеристики из сшитого полиэтилена
    Допустимо рабочая температура:
    Для постоянного (нормальная) работа: + 90 ° C / + 194 ° F
    В коротком замыкании: + 250 ° C / + 482 ° F
    В режиме перегрузки и ущерб от моря: до + 130 ° C / 266 ° F
    Специальный термостойкость: 3.5 К x м / Вт
    Диэлектрическая проницаемость: 2,4
    Удельное сопротивление (20 ° С): мин. 10 16 Ом x см
    Коэффициент потерь (тангенс δ) (20 ° С): макс.0,5 х 10 -3
    Плотность: 0,92 г / см 3
    Разрывная нагрузка: мин. 200%
    Прочность на разрыв: мин.12,5 Н / мм 2
    Проводник и внутренний Полупроводящий слой

    Проводник

    • Медь или алюминий, круглые, многопроволочные многожильный и компактный, согласно VDE 0295 и HD 383.

    Внутренний полупроводящий слой

    • Полупроводящее соединение, сшитое, мин. толщина стенки 0,3 мм.
    • Сшитый полиэтилен (XLPE), компаунд типа 2XI1 согласно DIN VDE 0207 часть 22 и HD 620.1
    • Номинальная толщина стенки изоляции
      6/10 кВ = 3,4 мм
      20/12 кВ = 5.5 мм
      18/30 кВ = 8,0 мм
    Наружный Полупроводящий слой
    • Наружный полупроводящий слой экструдированный вместе с внутренним полупроводящий слой и изоляция за один рабочий процесс и стыкуются друг с другом
    • Полупроводящее соединение, сшитое, толщина стенки 0.От 3 до 0,6 мм
    Концентричность проводника
    • Разница между максимальной и минимальное значение 0.5 мм не должно быть превышено.
    • Над внешним полупроводящим слоем необходимо использовать полупроводящую ленту.
    • Экранирование медных проводов должно иметь минимум диаметр 0.5 мм и более медь лента, нанесенная по спирали с минимальной толщиной 0,1 мм.
    • Поперечное сечение меди согласно DIN VDE 0273 и 0276.
    • Над экраном, а также под внешняя оболочка необходимо использовать разделительный слой (е.грамм. Лента).
    • Полиэтиленовый компаунд DMP2 согласно HD 620.1 и 2YM3 по DIN VDE 0276 часть 3, черный или
    • ПВХ пластикат ДМВ6 по HD 620.1 и YM5 согласно DIN VDE 0207 часть 5, красный
    • Толщина стенки = 2,5 мм, для 1 x 500 мм 2 / 30 кВ = 2,6 мм

    Во избежание повреждений, силовые кабели среднего напряжения с изоляцией из сшитого полиэтилена следует аккуратно уложить и установить.Это необходимо убедиться, что кабели не натягиваться на твердые или острые края. Кабель концы должны быть герметично закрыты. После резки длина обоих концов должна быть немедленно запломбирована.

    Рекомендуемая глубина установки от 60 до 80 см. Обычные одножильные кабели в форме трогательного трилистника или треугольника.

    Для установки в трубопроводы, особенно влияние теплоизоляции воздушного пространства между кабелем и внутренней стенкой кабелепровода следует считать. Внутренний диаметр труба должна быть как минимум в 1,5 раза больше диаметр кабеля.

    Во время установки кабелей из сшитого полиэтилена радиус изгиба не должен быть ниже следующих значений:

    Кабель без металлическая куртка = 15 x кабель Ø
    Кабель с куртка из ламинированного алюминия = 30 х кабель Ø

    Во время установки температура не должна быть ниже следующих значения:

    Для XLPE изоляция + куртка из ПВХ =-5 ° С
    Для сшитого полиэтилена изоляция + полиэтиленовая оболочка = -20 ° С
    Макс.Допустимая прочность на разрыв

    Потянув за проводники с протяжной головкой (не для бронированных кабелей)

    P = No.проводов x поперечное сечение проводника x δ
    δ = допустимое растягивающее усилие Н / мм 2

    — для медной жилы: 50 Н / мм 2
    — для алюминиевого проводника: 30 Н / мм 2
    Текущий Грузоподъемность

    Согласно части VDE 0276 620, -5C или HD 620 S1

    Глубина укладки: 0.7 — 0,8 м
    Температура грунта в глубина закладки: + 20 ° C / + 68 ° F
    Удельная теплостойкость: 1,0 К м / Вт
    Коэффициент нагрузки: 0.7 (ЭВУ-нагрузка)
    Температура воздуха: + 30 ° C / 86 ° F
    Коэффициент нагрузки (постоянный нагрузка): 1.0
    Установка в трубопроводах

    Кабели для системы кабелепровода установка в грунт, уменьшение допустимая нагрузка по току с коэффициентом 0.85 рекомендуется.

    Вид напряжения Тест Напряжение Испытание в кВ
    U 0 / U = 6/10 кВ У 0 / У = 12/20 кВ У 0 / У = 18/30 кВ
    Проверка напряжения а.c. в кВ 15 30 45
    Проверка напряжения постоянного тока в кВ 48 96 144
    Проверка напряжения а.c. (1000 з) 18 36 54
    Напряжение Испытание кабельной системы

    Во время работы или после установки силовых кабелей среднего напряжения, диэлектрик может быть испытан с чередованием или постоянного тока.Продолжительность теста продолжается 30 минут.

    Вид испытания напряжением У 0 / У = 6/10 кВ У 0 / У = 12/20 кВ У 0 / У = 18/30 кВ
    Проверка напряжения а.c. в кВ 12 24 36
    Проверка напряжения постоянного тока в кВ 34 до 48 67 до 96 76 до 108
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
