Зачем нужны силовые розетки

Полезная информация

Большинство современных электроприборов используют для своего питания сети с напряжением в 220 вольт, чего вполне достаточно для их эффективной работы. Тем не менее, особо ресурсозатратное оборудование, вроде систем электрического обогрева требуют напряжения в 380 вольт, которое подводится в дом специальными трехфазными кабелями.

Чтобы обезопасить себя от чрезмерного перегрева розеток и вилок при пиковых нагрузках используются силовые розетки, рассчитанные на подобные условия эксплуатации. Электрофурнитура Legrand, ориентированная на решение подобных задач, отличается отменным качеством, поэтому использовать именно ее в подобных целях будет наиболее целесообразным. Чаще всего используются розетки со следующим номинальным током:

• 20 А для умеренного использования приборов с высоким энергопотреблением;
• 32 А для питания более мощного оборудования.

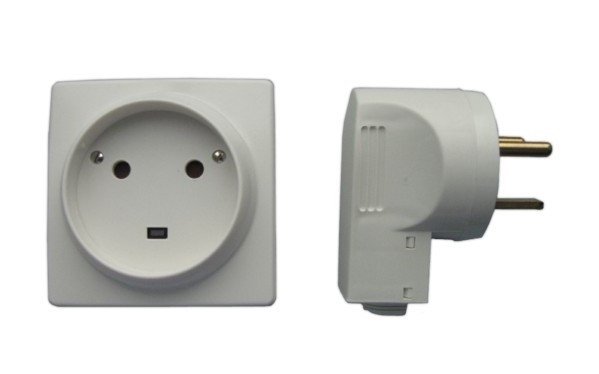

Существуют специальные розетки «Легранд», которые способны удовлетворить подобные потребности, правда конструктивно они достаточно сильно отличаются от традиционного варианта на 220 вольт. В первую очередь это касается количества контактов, которых может быть от трех до пяти. Первые три из них — силовые, к которым также могут добавляться «ноль» и заземление. За счет этого стоит учитывать, что к подобным розеткам необходимы соответствующие вилки на три контакта.



Специалисты интернет-магазина «Профэлектро» отмечают, что одним из самых важных требований при подборе следует считать максимальный пропускной ток, при котором корпус розетки не начинает нагреваться. Чем выше этот показатель, тем надежнее розетка в процессе активной регулярной эксплуатации. Огромную роль также играет площадь соприкосновения всех силовых контактов, поскольку чем выше этот показатель, тем надежнее конструкция самой розетки.

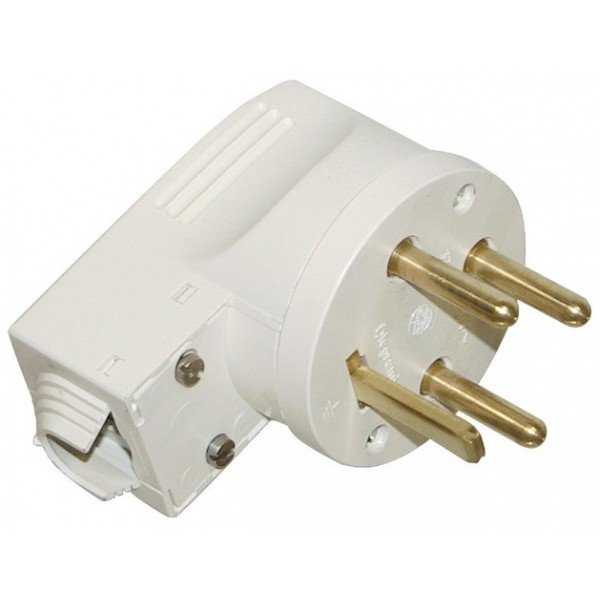

Не стоит экономить и на соответствующих вилках, поскольку их устойчивость к температурным перегревам должна быть не ниже, чем у самого источника питания. Силовые розетки Legrand купить сейчас можно по вполне адекватной цене, но сохранить их целостность при чрезмерных нагрузках помогут специальные автоматические выключатели.

Они предотвращают резкие скачки напряжения и короткие замыкания, разрывая электрическую цепь, тем самым защищая не только саму электрофурнитуру, но и все бытовые электроприборы и оборудование, запитанные в сеть.

17.09.2018

Зачем нужны силовые розетки и вилки

Каждый вид оборудования имеет свои требования к мощности сетевых подключателей. Силовые розетки и вилки созданы для присоединения к сети бытового и промышленного оборудования 16А или 63А при напряжении как 220В, так 380В. Они используются в работе с переносным и стационарным оборудованием, а выгодно приобрести их можно, например, здесь contactica.com.ua.

Особенности и преимущества силовых розеток и вилок

Вы их оцените. Как розетки с вилками, так и плюсы от их использования.

1. Степень защиты на уровне IP44 и IP67. Это очень высокие показатели, которые буквально нам говорят о том, что использовать силовиков можно не только в помещении, но и там где есть место для влаги и грязи (на улице, например). Некоторые виды силовиков не боятся и полного погружения в воду. Работают в таком режиме они абсолютно нормально.
2. 100% безопасность. Корпус силовых розеток и вилок изготовлен из специального пластика, кроме того – у них есть «шторки» и заземление.
3. Качественные материалы изготовления. Особая неуязвимость и безопасность силовиков в использовании обеспечивается производством из ударопрочной самозатухающей пластмассы.

Очевидно, силовые розетки нужны там, где есть мощное оборудование, а условия работы являются не самыми благоприятными для техники (влага и т.д.).

Предназначение силовых розеток и вилок

Преимущества силовиков открыли для нас одну истину – такие розетки и вилки нужны для подключения мощного оборудования. Промышленного, бытового? Здесь уже разницы нет. Мощной может быть электроплита, в равной степени, как и деревообрабатывающий станок.

Ценность силовых розеток и вилок в том, что они рассчитаны на высокое напряжение и плохие рабочие условия. Они отличаются разными показателями водо- и пыленепроницаемости. Во всех случаях – высокими. Такие розетки и вилки обеспечивают одно- и трехфазное подключение. Однофазники созданы для использования в бытовых условиях, например, для подключения мощной техники. Трехфазники – больше стандарт промышленного электрооборудования. Хотя и для подключения некоторых видов импортной бытовой техники они также используются.

Конкретной области применения силовых розеток и вилок нет. Они могут пригодиться везде, где есть электричество и мощное оборудование. Как у вас дома, так и на производстве. А чтобы их правильно выбрать, нужно разбираться в существующих типах силовиков.

Что значит силовая розетка — Морской флот

Большинство современных электроприборов используют для своего питания сети с напряжением в 220 вольт, чего вполне достаточно для их эффективной работы. Тем не менее, особо ресурсозатратное оборудование, вроде систем электрического обогрева требуют напряжения в 380 вольт, которое подводится в дом специальными трехфазными кабелями.

Чтобы обезопасить себя от чрезмерного перегрева розеток и вилок при пиковых нагрузках используются силовые розетки, рассчитанные на подобные условия эксплуатации. Электрофурнитура Legrand, ориентированная на решение подобных задач, отличается отменным качеством, поэтому использовать именно ее в подобных целях будет наиболее целесообразным. Чаще всего используются розетки со следующим номинальным током:

• 20 А для умеренного использования приборов с высоким энергопотреблением;
• 32 А для питания более мощного оборудования.

Существуют специальные розетки «Легранд», которые способны удовлетворить подобные потребности, правда конструктивно они достаточно сильно отличаются от традиционного варианта на 220 вольт. В первую очередь это касается количества контактов, которых может быть от трех до пяти. Первые три из них — силовые, к которым также могут добавляться «ноль» и заземление. За счет этого стоит учитывать, что к подобным розеткам необходимы соответствующие вилки на три контакта.

Специалисты интернет-магазина «Профэлектро» отмечают, что одним из самых важных требований при подборе следует считать максимальный пропускной ток, при котором корпус розетки не начинает нагреваться. Чем выше этот показатель, тем надежнее розетка в процессе активной регулярной эксплуатации. Огромную роль также играет площадь соприкосновения всех силовых контактов, поскольку чем выше этот показатель, тем надежнее конструкция самой розетки.

Не стоит экономить и на соответствующих вилках, поскольку их устойчивость к температурным перегревам должна быть не ниже, чем у самого источника питания. Силовые розетки Legrand купить сейчас можно по вполне адекватной цене, но сохранить их целостность при чрезмерных нагрузках помогут специальные автоматические выключатели.

Они предотвращают резкие скачки напряжения и короткие замыкания, разрывая электрическую цепь, тем самым защищая не только саму электрофурнитуру, но и все бытовые электроприборы и оборудование, запитанные в сеть.

Тема: основные сведения про розетку силовую электрическую (розетка 220 В).

Розетка Силовая Электрическая — это электроустановочное изделие, используемое для контактного электрического соединения между основной электросетью и различными электрическими устройствами. Основной задачей любой электрической розетки является надёжное и безопасное замыкание контактов относящихся к общей питающей электросети с контактами (вилка) идущих от входных цепей питания различных электроприборов и устройств (потребителей электроэнергии).

Наиболее важной технической характеристикой силовой электрической розетки (при условии, что она находится в хорошем и работоспособном состоянии), конечно же, является номинальный ток, который она способна пропустить через себя без нагрева самих контактов. Это значение (величина тока) зависит от площади соприкосновения контактов и от сечения всей токонесущей части розетки. Теперь пару слов о самой конструкции розеток.

Силовая розетка состоит из следующих основных частей:

• входные клеммы — они расположены с внутренней стороны розетки и служат для подсоединения к ним вводных проводов идущих от электросети;
• выходные контакты (губки) — те части розетки, которые и создают прямой электрический контакт с электрической вилкой, обхватывая её токонесущие части;
• изолятор — диэлектрическая часть розетки, на котором крепятся все токонесущие элементы. Он может быть выполнен как в виде отдельной части, так и в виде самого корпуса;
• корпус или основание розетки — часть розетки, на которой крепятся все предыдущие элементы и благодаря которой саму розетку крепят к установочному месту для её работы.

В процессе изготовлении силовых электрических розеток используются различные конструкции, материалы, технологии от которых, в свою очередь, зависит качество, надёжность, внешний вид и прочие её характеристики. Внешний вид, обычно, у розеток делается симпатичный (не красивую розетку мало кто захочет приобрести), а вот с техническими её свойствами большое расхождение. Дешёвые розетки делаются в основном из не особо подходящего материала и имеют примитивную конструкцию. Как следствие, это приводит к угрозе электробезопасности и непродолжительному сроку службы.

В случае, когда Вам необходимо приобрести новую розетку (замена старой, сгоревшей или установка новой точки электропитания) первым делом следует посоветоваться со знающим электриком, а лучше попросить его купить для Вас электрическую розетку, поскольку его выбор будет более правильным. Если такового нет, то делайте покупки в специализированных местах продажи, предварительно расспросив консультанта или продавца о приобретаемом товаре (какой изготовитель, характеристики и т.д.).

При выборе электрических розеток следует иметь в виду: у обычных отечественных розеток, что используются в России, диаметр входных отверстий немного меньше, чем у их европейских аналогов. Штыри наших (отечественных) электрических вилок имеют диаметр 4 мм, ну а европейских 4,8 мм, к тому же и промежуточная длинна между штырями немного больше. Отечественные электрические силовые розетки изначально рассчитаны на величину тока в 6,3 А либо 10 А, а импортные на 10 А либо 16 А. Номинальный ток, на которую рассчитана розетка обычно указываться на обратной стороне корпуса розетки.

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия; Фото – типы
2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото – план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото – схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

1. И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
2. Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
3. Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
4. При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
5. Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже. Фото – клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото – принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

«>

Розетка силовая электрическая (розетка 220) » основные сведения.







Тема: основные сведения про розетку силовую электрическую (розетка 220 В).



Розетка Силовая Электрическая — это электроустановочное изделие, используемое для контактного электрического соединения между основной электросетью и различными электрическими устройствами. Основной задачей любой электрической розетки является надёжное и безопасное замыкание контактов относящихся к общей питающей электросети с контактами (вилка) идущих от входных цепей питания различных электроприборов и устройств (потребителей электроэнергии).



Наиболее важной технической характеристикой силовой электрической розетки (при условии, что она находится в хорошем и работоспособном состоянии), конечно же, является номинальный ток, который она способна пропустить через себя без нагрева самих контактов. Это значение (величина тока) зависит от площади соприкосновения контактов и от сечения всей токонесущей части розетки. Теперь пару слов о самой конструкции розеток.



Силовая розетка состоит из следующих основных частей:

• входные клеммы — они расположены с внутренней стороны розетки и служат для подсоединения к ним вводных проводов идущих от электросети;
• выходные контакты (губки) — те части розетки, которые и создают прямой электрический контакт с электрической вилкой, обхватывая её токонесущие части;
• изолятор — диэлектрическая часть розетки, на котором крепятся все токонесущие элементы. Он может быть выполнен как в виде отдельной части, так и в виде самого корпуса;
• корпус или основание розетки — часть розетки, на которой крепятся все предыдущие элементы и благодаря которой саму розетку крепят к установочному месту для её работы.









В процессе изготовлении силовых электрических розеток используются различные конструкции, материалы, технологии от которых, в свою очередь, зависит качество, надёжность, внешний вид и прочие её характеристики. Внешний вид, обычно, у розеток делается симпатичный (не красивую розетку мало кто захочет приобрести), а вот с техническими её свойствами большое расхождение. Дешёвые розетки делаются в основном из не особо подходящего материала и имеют примитивную конструкцию. Как следствие, это приводит к угрозе электробезопасности и непродолжительному сроку службы.



В случае, когда Вам необходимо приобрести новую розетку (замена старой, сгоревшей или установка новой точки электропитания) первым делом следует посоветоваться со знающим электриком, а лучше попросить его купить для Вас электрическую розетку, поскольку его выбор будет более правильным. Если такового нет, то делайте покупки в специализированных местах продажи, предварительно расспросив консультанта или продавца о приобретаемом товаре (какой изготовитель, характеристики и т.д.).



При выборе электрических розеток следует иметь в виду: у обычных отечественных розеток, что используются в России, диаметр входных отверстий немного меньше, чем у их европейских аналогов. Штыри наших (отечественных) электрических вилок имеют диаметр 4 мм, ну а европейских 4,8 мм, к тому же и промежуточная длинна между штырями немного больше. Отечественные электрические силовые розетки изначально рассчитаны на величину тока в 6,3 А либо 10 А, а импортные на 10 А либо 16 А. Номинальный ток, на которую рассчитана розетка обычно указываться на обратной стороне корпуса розетки.



P.S. Из вопросов и ответов на Mail.ru — Почему в кинотеатре свет гаснет постепенно? Электрик медленно-медленно вынимает вилку из розетки.

Установка силовой розетки

Содержание:

1. Основные требование к силовым розеткам
2. Правильный выбор силовой розетки
3. Установка розетки для электроплиты
4. Видео

После приобретения и установки электроплиты или другой мощной бытовой техники, необходимо правильно выполнить подключение данного оборудования. Кроме подводки отдельного кабеля, требуется установка силовой розетки, конструкция которой существенно отличается от обычных изделий. Она может быть установлена заранее, в соответствии с проектом электрических сетей. Однако во многих случаях такую розетку приходится устанавливать уже после покупки оборудования. Ее выбор осуществляется с учетом однофазного подключения квартиры и напряжения 220 вольт, а также величины потребляемого тока, указанной в технической документации.

Основные требование к силовым розеткам

Подключение электрооборудования повышенной мощности выполняется только с помощью силовых розеток. Подобных изделий существует очень много. Они отличаются дизайном, но обязательно соответствуют требованиям ПУЭ и ГОСТов. Основным отличием от стандартных бытовых розеток является возможность выдерживать токи высокой мощности, за счет увеличенной толщины проводящих контактов.

Практически все варочные панели, электроплиты, духовые шкафы и другие приборы оборудованы снаружи металлическими элементами. В случае возможных неисправностей и других нарушений, они с большой вероятностью могут оказаться под напряжением.

В целях защиты используется заземление, которое выводится на стандартные розетки в виде специальных контактов. Для силовых розеток такой вариант не подходит, поскольку здесь используются слишком высокие токи. Поэтому заземляющий контакт вместо розетки вынесен на вилку в виде отдельного штыря. Ее внешний вид становится похожим на трехфазную конструкцию, хотя фактически это фазный, нулевой и заземляющий контакты.

Перед подключением силовой розетки следует убедиться, что существующая проводка соответствует всем нормам и требованиям.

Подключение мощных приборов обычно выполняется на отдельную линию. Стандартные провода и розетки для этих целей не подойдут, поскольку значение их номинального тока составляет всего 16А. При сетевом напряжении 220 вольт максимальная мощность такой розетки будет составлять 16А х 220В = 3520 Вт или 3,52 кВт. То есть при подключении к общему контуру, всеми приборами можно будет пользоваться только по очереди. В таких случаях проводка постоянно нагревается и очень быстро выходит из строя.

Поэтому к силовой розетке рекомендуется подводить отдельную линию, с кабелем наиболее подходящего сечения для данной нагрузки. Выбор осуществляется с помощью специальных таблиц, учитывающих кроме мощности еще и тип проводки. Например, медный кабель сечением 2,5 мм2, проложенный закрытым способом, способен выдержать подключенные устройства, мощностью до 4,6 кВт. На случай подключения более мощных приборов, розетка и кабель должны выбираться с запасом.

Как правильно выбрать силовую розетку

Силовая розетка выбирается уже после приобретения электроплиты или другого оборудования. Дело в том что производители не могут заранее знать, к какой сети будет выполнено подключение – однофазной или трехфазной. Размеры однофазных силовых розеток больше обычных. С их помощью к оборудованию подводится фаза, ноль и заземление. При отсутствии заземления соответствующий контакт не используется и остается пустым.

Трехфазная розетка сама по себе считается силовой, поскольку минимальный ток этих изделий составляет 32А. Они оборудуются 4, 5 или 7 контактами в зависимости от наличия заземления на объекте. Вариант с 7 контактами предполагает дополнительную защиту и применяется довольно редко. Таким образом, при выборе силовой розетки учитывается расчетная мощность, количество фаз в сети, а также наличие или отсутствие заземления. Кроме основных, существуют и дополнительные второстепенные параметры, обеспечивающие удобное и комфортное пользование приборами.

Конструкция силовой розетки может быть предназначена для внешней или внутренней установки. В первом случае устройство закрепляется на поверхности стены с помощью дюбелей или специальной подставки. Второй вариант предусматривает установку внутрь стены, поэтому под розетку прорезается посадочное место. Такое подключение считается более надежным и безопасным.

В некоторых моделях предусмотрен фиксатор, компенсирующий вибрацию на контактах, возникающую под действием электрического тока. При эксплуатации обычных приборов достаточно стандартных контактных зажимов, но при использовании мощного оборудования лучше перестраховаться. В различных конструкциях фиксация осуществляется защелкой, работающей от кнопки или резьбой с помощью накидной гайки.

Существуют силовые розетки, оборудованные предохранительными шторками. Многие из них устанавливаются на небольшую высоту, в результате они становятся потенциально опасными для детей, проживающих в доме. Конструкция шторок не позволяет вставить в розетку что-либо, помимо штепсельной вилки.

Выбирая розетку, следует обращать внимание на степень защиты. Существуют IP коды, обозначенные в виде IPXX. Они не только наносятся на розетку, но и отмечаются в технической документации. Символы ХХ заменяются цифровым кодом, указывающим на степень защищенности контактов от воздействия влаги и попадания в них инородных предметов. Минимальное и максимальное значения находятся в пределах от IP00 до IP68. Полная защита исключает попадание влаги на контакты даже при непосредственном взаимодействии с водой. Минимальный класс защиты для розетки электроплиты, установленной на кухне, составляет IP24 и более.

Широкий ассортимент этих изделий включает в себя и дорогостоящие конструкции. В некоторые модели может встраиваться УЗО и другие средства дополнительной защиты. Их выбор осуществляется в индивидуальном порядке, в соответствии с условиями будущей эксплуатации.

Установка розетки для электроплиты

Основные операции при подключении силовой розетки такие же, как и у стандартных бытовых устройств. Разница заключается в необходимости строго определенного подключения контактов. Если в обычной розетке безразлично на какие контакты выполнено подключение фазы и нуля, то в силовых устройствах такая путаница может привести к короткому замыканию.

Кроме того, металлические части оборудования могут оказаться под напряжение, независимо от типа подключения. Конструкция силовых розеток не допускает неправильного включения вилки, однако нужно быть внимательным при подключении кабеля к самой розетке.

К однофазной сети установка розеток для плиты и дальнейшее подключение выполняется к строго определенным контактам. В комплект устройства входят перемычки, замыкающие между собой группы фазных и нулевых клемм. Таким образом, фазный провод подключается к одной из трех клемм, расположенных первыми, а нулевой – к одной из двух последующих. Заземляющий провод соединяется с последней клеммой. При отсутствии перемычек они изготавливаются самостоятельно из тех же кусков провода, который был использован при подключении розетки.

Во избежание путаницы на оборотной стороне корпуса розетки наносятся метки, соответствующие фазному, нулевому и заземляющему контактам. Остается лишь правильно подключить к ним соответствующие провода.

Подключение трехфазных розеток выполняется по собственной схеме. Провода нуля и заземления должны устанавливаться строго на свои места, а оставшиеся фазные могут подключаться в любом порядке к соответствующим контактам. Все контакты в трехфазных розетках также промаркированы.

Иногда в устройствах могут быть установлены заводские перемычки. При подключении к трехфазной сети их нужно обязательно демонтировать. В некоторых электроплитах просто выведены провода, которые требуется подключить к штепсельной вилке. В этом случае назначение каждого проводника определяется по цветам. Нулевой провод окрашен в синий цвет, заземляющий – в желто-зеленый, а все остальные будут фазными.

Виды, устройство, технические нормы и правила подключения силовой розетки — СамСтрой

Покупка новой плиты приносит особую радость хозяйке. Особенно, если у нее есть масса новых, пока еще неизведанных, функций. Но возникает вопрос о подключении – здесь предстоит учесть массу нюансов. Для такого мощного потребителя электричества понадобится специальная розетка для электроплиты. Устанавливать ее нужно на отдельную линию, предназначенную только для подключения агрегата.

Виды силовых розеток для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Розетка для варочной панели и духового шкафа

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

-для открытой установки;

-скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены,то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.



Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой.

Как устроена силовая розетка

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь подключить розетку и саму плиту. Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

Силовая розетка: где расположить

При выборе места расположения точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Силовые вилки и розетки для переменного тока

Эта статья — о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов. розетки типа Schuko, в одну из них вставлена вилка

Штепсельные соединители (от нем. Stöpsel — пробка) — это приспособления для разъёмного подключения электроприборов к электрической сети. Штепсельное соединение состоит из двух частей: розетки и вилки.

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. Для предотвращения контакта с посторонними предметами розетка исполняется как гнездовой разъём.

Штепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке. Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название. Может соединяться с электроприбором гибким кабелем (шнуром), либо быть неподвижно закреплённой на нём.

История

Ранняя история

U.S. Patent 774 250. Первая силовая электрическая вилка и розетка.

Изначально электричество в домашнем хозяйстве использовалось преимущественно для освещения. В то время бытовые электроприборы обычно включали в патроны ламп. Несомненно, такое подключение было неудобно и небезопасно, поэтому требовалась разработка специальных разъёмов. В 1904 году розетку и вилку запатентовал Харви Хаббелл (Harvey Hubbell)^[1]. Другие производители приняли разъём Хаббелла и к 1915 году он стал широко распространён, хотя и в 1920х годах, и даже значительно позднее переходники для патронов Эдисона пользовались популярностью^[2]. Хоть и нечасто, но такие переходники можно найти в продаже и сегодня.

Систему Schuko с заземлением изобрёл и запатентовал^[3] в 1926 году Альберт Бюттнер (Albert Büttner). Когда необходимость заземления бытовых приборов стала очевидна, во многих промышленно развитых странах трёхпроводная система электропитания стала стандартом.

Распространение стандартов

Широкое применение электричества в быту невозможно без разработки соответствующих стандартов. Стандартизация электроустановочных изделий позволяла сделать использование электричества более безопасным, приборы — более надёжными, недорогими и массовыми. Однако нередко стандарты в разных странах разрабатывались независимо друг от друга, что привело к их большому разнообразию и несовместимости друг с другом. Некоторые стандарты не получали широкого распространения и исчезали. В результате влияния экономических и политических факторов некоторые страны меняли свои стандарты. Гостиницы и аэропорты для удобства путешествующих могут иметь розетки иностранных стандартов. В некоторых странах могут одновременно использоваться несколько стандартов подключения, напряжения и частоты, что нередко приводит к проблемам.

Объединение стандартов

В последние годы многие страны согласовали между собой немногие стандарты де факто, которые стали формально официальными национальными стандартами, хотя во многих странах до сих пор используются разъёмы устаревших типов. В некоторых зданиях имеется проводка, которая используется уже около века, которая проводилась до введения современных стандартов.

Предпринимались шаги по объединению стандартов разных стран. Например, вилка CEE 7/7 принята в некоторых европейских странах и является совместимой с типами розеток E и F, в то время как неполяризованная вилка CEE 7/16 (Евровилка) совместима с розетками на большей части континентальной Европы, бывшего СССР и во многих других странах. Предложен стандарт IEC 60906-1, как общий стандарт для всех 230-вольтовых вилок и розеток по всему миру, но пока он принят лишь в Бразилии^[4].

Многие производители электроприборов, таких как персональные компьютеры, приняли на вооружение практику использования сменного шнура, подключаемого, к разъёму IEC. Для каждой страны прибор комплектуется разным шнуром, в то время как остальные части остаются неизменными. Для выбора стандартов напряжения и частоты устанавливается переключатель, а иногда и вовсе прибор рассчитывается для эксплуатации в широком диапазоне напряжений сети, что стало возможно с применением импульсных источников питания. Практическая выгода такого подхода — в упрощении сертификации, а также в выпуске одного устройства, вместо нескольких под каждый стандарт.

Стандарты разных стран

В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них — американский стандарт 110—127 Вольт 60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220—240 Вольт 50 Герц, вилки типов C — M.

Большинство стран приняли один из этих двух стандартов, хотя в иногда встречаются переходные, или уникальные стандарты. На картах показано, в каких странах используются те или иные стандарты^[5].

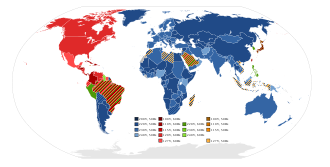

Напряжение и частота. Синие — 220/50, зелёные — 220/60, жёлтые — 110/50, красные — 110/60 Типы вилок.

Требования к штепсельным соединениям

Последствия плохого контакта

Основные требования, предъявляемые к розеткам и вилкам^[6][7][8]:

• Обеспечение надёжного контакта при допустимой величине тока. Недостаточно хороший контакт приводит к потере энергии и разогреву разъёма, что в свою очередь приводит к ускоренному износу, или даже пожару.
• Надёжная изоляция токоведущих частей друг от друга.
• Защита от прикосновения к токоведущим частям посторонними предметами, прежде всего пальцами, как при отключенной вилке, так и при неправильном подключении (например, когда вилка вставлена в розетку не до конца). Особенно это актуально для розеток, установленных в детских комнатах: в этом случае на розетке должны быть специальные шторки, чтобы исключить возможность вставить в розетку предмет, подходящий по размеру, например гвоздь.
• Защита от неправильного подключения: например, конструкция розетки должна исключать включение в неё только одного штыря вилки.
• Электроустановочные изделия должны изготавливаться из негорючих материалов.

Также кроме этих требований могут предъявляться и другие:

• Поляризация. Хотя для переменного тока сама по себе полярность подключения не имеет значения, в большинстве случаев используется трёхфазная система электроснабжения, при которой потребители запитываются по схеме «звезда» с заземлённой средней точкой, либо трёхпроводная однофазная, при которой обмотка оконечного трансформатора имеет заземлённый отвод от середины. При обеих схемах к розетке подводятся провода от одной фазы и от заземлённой средней точки (нейтрали). С точки зрения безопасности расположение фазного и нейтрального провода имеет значение.
• Подключение заземления. Приборы I класса защиты требуют обязательного подключения защитного заземления.
• Защита от перегрузок по току. При некоторых схемах разводки предохранитель или автоматический выключатель в щите может вовремя не отреагировать на короткое замыкание в шнуре прибора.
• «Защита от дурака» — например от подключения прибора, рассчитанного на напряжение 110В в сеть 220В.
• Соблюдение порядка подключения контактов. Прежде всего это касается заземляющего контакта в трёхконтактных розетках.
• Безопасность в случае повреждения разъёма. В случае обрыва заземляющий провод должен отсоединяться в последнюю очередь, а в поляризованных разъёмах, например BS 1363, есть требование к обрыву фазного и нейтрального провода.
• Эстетическое восприятие: для некоторых покупателей электроустановочных изделий важен внешний вид розетки.

Терминология

Термин	Значение
Ввод	Провода, входящие в здание, подключённые к предохранителям или автоматам.
Бытовая электросеть	Однофазный ток напряжением 220—240 В, либо 100—127 В, используемый в жилье для одной семьи
Заземление (защитное зануление)	контакт розетки, имеющий в системе TN-C, TN-S, TN-C-S (трехфазная сеть с глухозаземленной нейтралью) соединение с нулевым защитным проводом, а в системе TT и IT соединение с заземляющим проводом .
Фазный или линейный провод	Проводник, на котором имеется переменное напряжение относительно земли
Нулевой, или Нейтральный провод	Провод, соединённый со средней точкой в трёхфазной сети. В бытовой электросети должен быть заземлён[9]
Электрический шнур	Гибкий кабель, по которому электрический ток доставляется в электроприбор.
Штырь, штифт	Контакт вилки цилиндрической формы. В США в электросетях применяются плоские контакты, которые обычно называют «Ножами» («blade»), или «зубьями» («prong»)
Гнездо	Отверстие, в которое вставляется штырь (или нож)

Часто разъёмам приписывают «пол»: штыревому разъёму — мужской (в русском языке — «папа», в английском — «male»), а гнездовому — соответственно женский (по-русски — «мама», по-английски — «female»). И если в английском языке подобные названия являются официальными терминами, то в русском считаются скорее жаргонизмами^{[источник не указан 571 день]}.

В разных странах есть значительные различия в терминологии. Например, рассмотрим различия между американской и британской номенклатурами, касающимися силовых вилок и розеток.

В Соединённых Штатах Америки фазный контакт может называться live (живой), hot (горячий) или ungrounded (незаземлённый). Нейтральный контакт может называться cold (холодный), neutral (нейтральный), return (возвратный), the grounded conductor (заземлённый проводник), или (в National Electrical Code) identified conductor. Заземляющий контакт называют ground (земля) или the grounding conductor (заземляющий контакт).

В Великобритании слово line (линия) время от времени используется для обозначения фазного конца или провода. В электротехнике line (линейное) напряжение это напряжение между фазными проводами трёхфазной сети, в то время как phase (фазное) напряжение это напряжение между фазным и нейтральным проводами.

Фазные провода часто называют просто фазы, когда используется более чем одна фаза. Штыри также часто называют prongs (зубцы), contacts (контакты), blades (ножи), или terminals (окончания).

В Австралии фазный контакт называют active (активный).

Конструкция розеток и вилок

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:

• Фазный провод (часто просто фаза) поставляет переменный ток от источника к нагрузке.
• Нулевой или нейтральный провод (Ноль, или нейтраль) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
• Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.

Розетка с защитными шторками

Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.

Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези^[10]. Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.

Поляризация

Эта вилка поляризована и вставить её «вверх ногами» нельзя А эта вилка — неполяризованная. Фазный и нулевой провода могут быть подключены произвольно

Поляризованные вилки и розетки устроены так, чтобы их можно было включить только в одном положении: так, что фазный и нейтральный провода розетки соединяются соответственно с фазным и нейтральным проводами устройства. Поляризация вилки нужна в случае, если выключатель или предохранитель разрывает цепь только одного провода, в то время как второй провод остаётся подключённым. При использовании поляризованной вилки сетевые выключатели и предохранители устанавливаются в разрыв фазного провода. В светильниках с эдисоновскими патронами фазный контакт подключается к центральному контакту патрона.

Форма неполяризованных разъёмов позволяет включить их в любой полярности, фазный контакт подключается произвольно. Неполяризованные вилки стараются применять для устройств, в которых приняты соответствующие меры защиты от поражения электрическим током: например, сдвоенные выключатели, двойная изоляция и т. д.

Неправильная разводка фазного и нейтрального проводников сводит на нет безопасность поляризованных розеток и вилок. Опасность состоит прежде всего в том, что смена полярности обычно не отражается на работе электроприбора и может проявиться только при его неисправности. Для проверки правильности подключения можно использовать пробник для розеток или неоновый индикатор фазного напряжения, который часто встраивается в отвёртки для электромонтажных работ. Кроме того, на нейтральном проводнике может оказаться значительный потенциал в случае его обрыва, который в некоторых случаях тоже может не быть замечен вовремя. Вне зависимости от того, поляризована вилка, или нет, ремонт электроприбора, включённого в розетку, производить небезопасно.

Приборы, встроенные в вилку

Встречаются электроприборы, настолько компактные, что не имеет смысла соединять их гибким шнуром с вилкой, а гораздо эффективнее разместить их непосредственно внутри вилки. Иногда часть более крупногабаритного прибора имеет смысл вынести в отдельный блок, совмещённый с вилкой. Примеры таких приборов:

Обычно подобные приборы больше по габаритам, чем стандартная вилка, что иногда приводит к сложностям при подключении в тройники и сдвоенные розетки. Несмотря на это подобные устройства получили широкое распространение.

•

  Электрофумигатор настолько компактен, что может быть совмещён с вилкой типа Europlug

•

  Зарядное устройство аккумуляторов AA значительно больше по габаритам, чем вилка

• Зарядные устройства для iPod, совмещённые с вилкой типа A. Можно проследить за прогрессом в области миниатюризации

Типы, используемые в настоящее время

Электрические вилки и розетки различаются от страны к стране по форме, размеру, максимальному току и другим особенностям. Тип, используемый в каждой стране, закрепляется законодательно, принятием национальных стандартов^[11]. В данной таблице каждый тип обозначен буквой из публикации правительства США^[5].

На рисунках зелёным цветом обозначен заземляющий контакт, серым — фаза, белым — ноль.

Разъём Legrand для электроплит (400 В, 32 А) Вилка для электроплиты, выпущенная в СССР. Рассчитана на 25 А

¹ Существуют вилки специальной формы, которые механически поляризованы при использовании розетки типа E (фактически же поляризация отсутствует)
² Вилки можно вставить в розетку типа E только в одном положении, но недостаточно строгие требования к разводке приводят к тому, что на практике поляризация не соблюдается
³ Необходимости в изоляции основания контактных штифтов нет, благодаря заглублённой конструкции розетки

В таблице приведены только наиболее распространённые типы. Кроме них существует множество нестандартных вилок и розеток. Причины их использования различны: иногда производители разрабатывали собственные, несовместимые с другими стандартами конструкции разъёмов, которые по какой-то причине завоёвывали на определённое время популярность, но так и не были вписаны в стандарты. В домах старой постройки до сих пор встречаются розетки устаревших типов, от которых уже отказались. Иногда специально разрабатывались розетки, несовместимые с популярными, чтобы исключить подключение в них приборов общего назначения, или наоборот — вилки, устанавливаемые на приборы, для которых необходима особая электросеть. Примеры, когда это может понадобиться:

• «чистая» земля для использования в компьютерных системах;
• аварийные источники питания;
• источники бесперебойного питания для критических систем или аппаратов поддержки жизнедеятельности;
• изолированное питание медицинских инструментов;
• «сбалансированное» помехозащищённое питание для подключения студийной аппаратуры;
• театральное освещение;
• низковольтное питание в местах повышенной опасности, детских садах, школах и т. д.

Особняком стоят разъёмы для подключения электроплит. Электроплита обычно является одним из самых мощных бытовых электроприборов, в стандартную бытовую розетку могут быть подключены только электроплиты малой мощности (обычно одно- и двухконофорочные без духового шкафа). Установка мощной электроплиты требует специального разъёма. И если в США для электроплит разработан разъём NEMA 14-50, то в большинстве других стран отсутствуют какие-либо стандарты на них. В этих случаях могут использоваться промышленные разъёмы, либо нестандартные разъёмы различных производителей. Разъёмы для подключения электроплит от разных производителей нередко несовместимы между собой и продаются парами «Розетка-вилка»

Аксессуары

Для удобства и безопасности применения электричества совместно с розетками и вилками используются множество других устройств.

Разветвители и удлинители

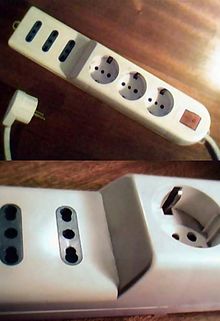

Компактный тройник с раздельными разъёмами C и F Удлинитель, имеющий розетки всех применяемых в Италии систем, а также выключатель с индикацией включения.

Бывают ситуации, когда имеющихся розеток недостаточно, или они расположены далеко от электроприбора. Тогда используются удлинители и компактные разветвители. Отличие компактного разветвителя в том, что он не имеет шнура. Удлинитель, или переноска в свою очередь может быть оснащён как одно- так и многоместной розеткой, а также выключателями и защитными устройствами.

Компактные тройники обычно имеют максимально простую конструкцию. Если тройник предназначен для подключения вилок различных стандартов, редко можно увидеть тройники с отдельными розетками для каждого стандарта. Чаще всего используются многостандартные разъёмы. Они практически никогда не оснащаются выключателями и предохранителями. В продаже можно встретить компактные тройники невысокого качества, иногда даже изготовленные с пренебрежением к нормам безопасности: они не обеспечивают надёжного контакта, не удерживают достаточно надёжно вилку, их форма не всегда обеспечивает защиты от неправильного подключения, а некоторые компактные тройники даже не обеспечивают защиты от прикосновения к токоведущим частям. В то время как удлинители могут иметь выключатель, предохранитель, сетевой фильтр, иногда даже УЗО. В странах, где распространено несколько стандартов, используются удлинители с отдельными розетками для разных стандартов.

В советское время для простоты было принято, что в одну розетку нельзя включать более трёх электроприборов. После внедрения розеток, рассчитанных на больший ток, а также широкого распространения бытовых компьютеров, сложных аудио- и видеокомплексов стало ясно, что необходимы разветвители на большее количество розеток. Но несмотря на то, что количество розеток в разветвителе бывает больше трёх, их продолжают называть тройниками. Иногда стараются называть их, избегая слова «тройник», например «сетевыми фильтрами», «пилотами», «удлинителями» или «переносками».

Защита от детей

Некоторые розетки не оснащены шторками, защищающими от прикосновения к токоведущим частям розетки посторонним предметом. Чтобы защитить излишне любопытных детей от опасности, применяются специальные «пробки», которые ребёнок не сможет вынуть из розетки самостоятельно. Принцип действия может быть различным: например некоторые пробки можно достать, вставив в них вилку, некоторые имеют специальный замок, требующий приложения силы для того, чтобы его открыть.

Переходники и адаптеры

Этот переходник-тройник позволяет подключить приборы с вилками всех основных стандартов. Универсальный переходник, позволяющий подключаться к электросети в большинстве стран мира. Два патрона — «жулика». Слева — образец 1930, справа — ок. 1970 г.

Нередко бывают ситуации, когда в доме отсутствуют розетки стандарта, подходящего для вновь купленного электроприбора. В качестве временной меры можно использовать переходник. Другая ситуация, когда переходник может понадобиться — путешествия, когда оказывается, что в той или иной стране может использоваться совершенно другой тип розеток и имеющиеся личные электроприборы (электробритвы, зарядники сотовых телефонов, компьютеры) не могут быть подключены в них. К выбору переходника также нужно подходить со всей ответственностью и отказаться от дешёвых переходников низкого качества: здесь ситуация аналогична ситуации с компактными тройниками. Кроме того, нужно быть внимательным к стандартам напряжения и частоты в стране пребывания: переходник может не иметь защиты от подключения в сеть другого напряжения, или частоты, и стать причиной неисправности электроприбора. Для подключения прибора в сеть с другим напряжением необходим преобразователь напряжения.

Существуют также переходники, позволяющие подключить электроприбор к патронам, предназначенным для ламп накаливания (в просторечии — «жулики»). Особенно популярными они были 1920 — 1960-х годах, когда во многих домах не хватало настенных розеток, или их не было вовсе. Другой причиной популярности подобных патронов были раздельные тарифы на электричество в осветительной и силовой сети. Сейчас подобные переходники запрещены во многих странах, так как их использование небезопасно по ряду причин. Тем не менее их ещё можно найти в продаже, в том числе и в России.

Разъёмы промышленного назначения

Разъёмы IEC 60309

Использование штепсельных соединителей в промышленности отличается более жёсткими условиями эксплуатации, накладывает более жесткие требования к безопасности и надёжности. В числе требований к промышленным штепсельным соединителям^[12]:

• Защита от случайного отключения. Случайное отключение может стать причиной аварии.
• Защита от воды, пыли, агрессивных сред. Существуют специальные соединители для применения в местах повышенной опасности: пожаро- и взрывоопасных, повышенной влажности и т. д.
• Наличие разъёмов на различные величины номинальных напряжений, токов и на различные конфигурации сетей: прежде всего одно- и трёхфазные. Причём разъёмы, рассчитанные на разные напряжения, токи и конфигурации сетей не могут быть взаимозаменяемыми.

В некоторых случаях промышленные разъёмы могут эксплуатироваться и в быту: например для подключения электроплит, для питания прицепов-дач, подключения автономных бензиновых генераторов, и т. д. Примеры промышленных штепсельных соединителей:

См. также

Примечания

Ссылки
