Датчики для воды: виды, принцип действия

Датчик уровня воды в условиях современной техники выполняет функцию одного из органов чувств человека. От того, насколько правильно удается управлять и контролировать состояние водного потока, зависит исправная работа всего механизма. Важность надежности устройства сенсора сложно переоценить, хотя бы потому, что прибор, контролирующий воду, как правило, становится тем самым «узким» звеном современной техники.

Датчик для воды

Датчик для воды

Конструкция и принцип действия

Независимо от того, какой принцип действия положен в основу устройства, работает ли оно только в режиме сигнализатора или параллельно выполняет функции сторожа, автомата или управляющего механизма, конструкция прибора всегда состоит из трех основных узлов:

  • Чувствительного элемента, способного реагировать на характеристики водяного потока. Например, фактическое наличие воды, высота столба или уровень в баке, факт движения водяного потока в трубе или магистрали;
  • Балластного элемента, уравновешивающего сенсорную часть датчика. Без балласта чувствительный сенсор срабатывал бы при малейшем толчке или случайной капле воды;
  • Передающая или исполнительная часть, преобразующая сигнал сенсора, вмонтированного в датчик воды, в конкретный сигнал или действие.

Примерно 90% всей водной техники, так или иначе, связано с электрическими исполнительными механизмами – насосами, клапанами, нагревателями и управляющими электронными автоматами. Понятно, что такое устройство, работающее с водяными потоками, должно быть в первую очередь безопасным.

Из всех сигнальных систем датчик, контролирующий состояние воды, считается наиболее простым и доступным в настройке и ремонте. В отличие от сенсоров и устройств, работающих с измерениями температуры, давления или расхода, датчик воды очень просто контролировать с помощью простейших устройств, или, на крайний случай, увидеть уровень или прокачанный поток своими глазами.

Датчик для водыДатчик для воды

Виды датчиков уровня

Одним из условий успешной работы сенсора является высокая чувствительность датчика, чем выше, тем лучше, тем точнее удается считать контролируемый параметр воды. Поэтому в качестве величины, измеряемой сенсором, стараются выбирать ту, которая сильнее всего меняется за время измерения.

На сегодня существует около двух десятков различных способов и методов измерения механических характеристик воды, но все они используются для получения сведений:

  • Высоты уровня водяного столба в емкости или баке;
  • Скорости движения потока или расхода воды;
  • Факта наличия-отсутствия воды в закрытой емкости, резервуаре, трубе или теплообменнике.

Разумеется, промышленные сенсоры могут быть достаточно сложными конструктивно, но используемые в них принципы работы такие же, как и в бытовой, садово-огородной или автомобильной технике.

Датчик для водыДатчик для воды

Поплавковый тип датчика перелива

Наиболее простой способ измерять уровень воды используется в нехитрой механической конструкции, состоящей из герметичного поплавка, качающегося рычага или кулисы и запорного клапана. В данном случае датчиком является поплавок, балластом считается пружина и поплавковый утяжелитель, а исполнительным механизмом выступает сам клапан.

Датчик для воды

Датчик для воды

Во всех поплавковых системах датчик или поплавок регулируется на определенную высоту срабатывания. Вода, поднявшаяся в баке до контрольного уровня, поднимает поплавок и открывает клапан.

Датчик для воды

Датчик для воды

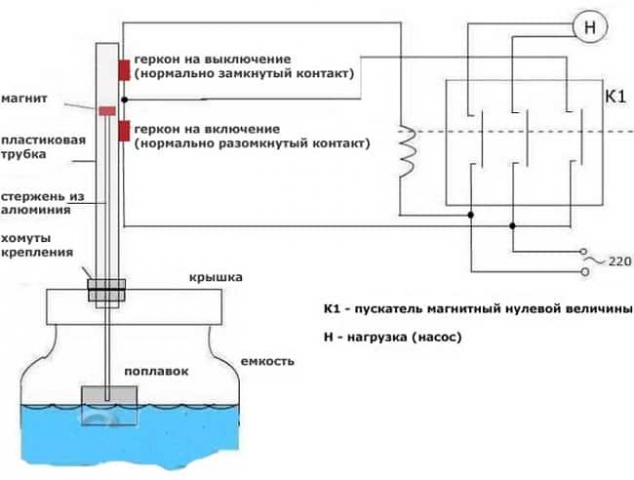

Поплавковая система может быть оборудована электрическим исполнительным устройством. Например, внутрь поплавкового датчика устанавливают вкладыш-магнит, при подъеме воды до рабочего уровня магнитное поле заставляет вакуумный геркон замыкать контакты, и тем самым включает или выключает электрическую цепь.

Датчик для воды

Датчик для воды

Поплавковый датчик может также выполняться по свободной схеме, как, например, в погружных насосах. В этом случае геркон замыкается не под воздействием магнитного поля вкладыша, а только за счет перепада давлений внутри корпуса насоса и на уровне поплавка. На сегодня магнитно-поплавковый датчик с электрическим исполнительным реле считается одним из самых безопасных и надежных вариантов контроля уровня жидкости.

Ультразвуковой сенсор

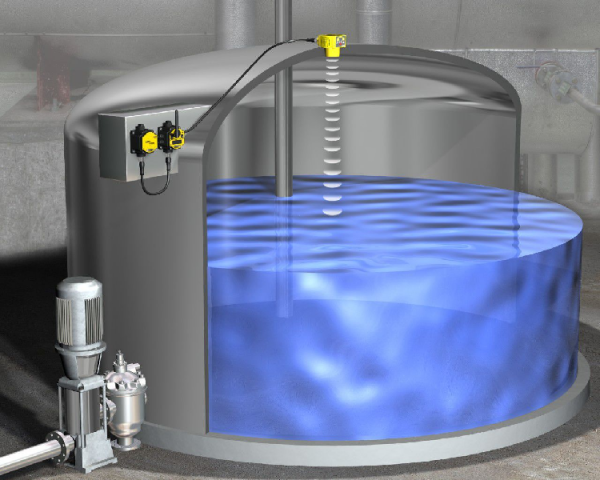

Конструкция датчика воды предусматривает наличие двух устройств – источника ультразвука и приемника сигнала. Звуковая волна направляется на поверхность воды, отражается и возвращается на датчик приемник.

Датчик для воды

Датчик для воды

На первый взгляд, идея использовать ультразвук для изготовления датчика контроля уровня или скорости движения воды выглядит не очень удачной. Ультразвуковая волна способна отражаться от стен бака, преломляться и создавать помехи в работе приемного датчика, а кроме того, потребуется сложное электронное оборудование.

Датчик для воды

Датчик для воды

На самом деле ультразвуковой сенсор для измерения уровня воды или любой другой жидкости помещается в коробку чуть больше пачки сигарет, при этом использование ультразвука в качестве датчика дает определенные преимущества:

  • Возможность измерять уровень, и даже скорость воды при любой температуре, в условиях вибраций или движения;
  • Ультразвуковой датчик может измерять расстояние от сенсора до поверхности воды даже в условиях сильного загрязнения, с переменным уровнем жидкости.

Кроме того, датчик может измерять уровень воды, расположенной на значительной глубине, при этом точность измерения достигается 1-2 см на каждые 10 м высоты.

Электродный принцип контроля воды

Тот факт, что вода обладает электропроводностью, успешно используется для изготовления контактных датчиков уровня жидкости. Конструктивно система представляет собой несколько электродов, установленных в емкости на разной высоте и соединенных в одну электрическую цепь.

Датчик для водыДатчик для воды

По мере заполнения емкости водой жидкость последовательно замыкает пару контактов, что включает цепь управляющего реле насоса. Как правило, у датчика воды имеется два-три электрода, поэтому измерение потока воды получается слишком дифференцированным. Датчик сигнализирует лишь о достижении минимального уровня и запускает мотор насоса, или о полном заполнении емкости и отключает его, поэтому подобные системы используются для контроля резервных или поливных цистерн с водой.

Емкостной тип датчика воды

Конденсаторный или емкостной тип сенсора используется для измерения уровня воды в узких и глубоких емкостях, это может быть колодец или скважина. С помощью емкостного датчика можно определить высоту водяного столба в скважине с точностью до десятка сантиметров.

Датчик для водыДатчик для воды

Конструкция сенсора состоит из двух коаксиальных электродов, фактически трубы и внутреннего металлического электрода, погруженных в ствол скважины. Вода заполняет часть внутреннего пространства системы, меняя тем самым его емкость. С помощью подключенной электронной схемы и катушки колебаний с кварцем можно точно определить емкость датчика и количество воды в скважине.

Радарный измеритель

Волновой, или радарный датчик используется для работы в наиболее сложных условиях, например, если нужно измерить уровень или объем жидкости в резервуаре, открытом водоеме, колодце несимметричной и неправильной формы.

Датчик для водыДатчик для воды

Принцип действия не отличается от ультразвукового прибора, а использование электрического импульса позволяет выполнить измерение с большой точностью.

Гидростатический вариант сенсора

Один из вариантов гидростатического датчика приведен на схеме.

Датчик для водыДатчик для воды

К сведению! Подобный сенсор используется в стиральных машинах и бойлерах, где очень важно контролировать высоту водяного столба внутри бака.

Гидростатический датчик представляет собой коробку с эластичной подпружиненной мембраной, делящей корпус датчика на два отделения. Одну из секций соединяют прочной полиэтиленовой трубкой со штуцером, впаянным в днище бака.

Давление водяного столба передается по трубке на мембрану и заставляет замыкаться контакты пускового реле, чаще всего для запуска исполнительного механизма используется пара — магнитный вкладыш и геркон.

Датчик давления воды

Гидростатическое давление определяется в условиях, когда поток или определенный объем воды находится в состоянии покоя. Чаще всего гидростатический сенсор используется в нагревательных и отопительных приборах – бойлерах, котлах отопления.

Датчик для воды

Датчик для воды

Устройство датчика давления воды

Такие устройства чаще всего работают в режиме триггера:

  • При высоком давлении воды сенсор замыкает контакты реле и разрешает работу насоса или нагревателя;
  • При низком давлении в сенсоре блокируется даже физическая возможность включения исполнительного механизма, то есть никакие удары или временные скачки напора не заставят устройство заработать.

При исправном датчике давления воды сенсор выдаст сигнал на запуск мотора, только если нагрузка на сильфон сохраняется более трех секунд.

Типовое устройство «умного» сенсора представлено на схеме.

Датчик для водыДатчик для воды

Чувствительным элементом системы является диафрагма, соединенная с сильфоном, центральный шток может подниматься и опускаться в зависимости от величины давления, и тем самым менять емкость встроенного конденсатора.

Подключение датчика давления воды

Упрощенная модель сенсора используется в домашних системах «гидроаккумулятор — скважинный насос». Внутри прибора находится коробка с мембраной, соединенной с качающимся рычагом и двумя балансирующими пружинами.

Датчик для воды

Датчик для воды

Конструкция наворачивается на выходной штуцер гидроаккумулятора. С увеличением внутреннего давления мембрана поднимается и размыкает главную пару контактов, чтобы система исправно реагировала на давление воды, момент выключения и включения необходимо отрегулировать осадкой малой и большой пружины в соответствии с показаниями стрелочного манометра.

Датчик для водыДатчик для воды

Датчик протечки воды

Уже из названия становится понятным, что речь идет об устройстве, фиксирующем наличие утечки воды из водопроводных коммуникаций. Принцип работы устройства напоминает электродную систему. Внутри пластиковой коробки в специальном кармане установлена одна или несколько пар электродов. В случае аварии скапливающая на полу вода затекает внутрь кармана и замыкает контакты. Срабатывает электронная схема, и по сигналу сенсора в работу вступают шаровые краны с электроприводом.

Датчик для воды

Датчик для воды

Понятно, что датчик, сам по себе, — вещь бесполезная, если используется без системы управления и автоматических отсекателей воды, установленных на вводе в дом или на одной из веток водопровода.

Датчик для водыДатчик для воды

В качестве примера можно привести одну из наиболее популярных систем защиты — датчик протечки воды Нептун. В систему входят три основных блока:

  • Сам датчик протечки Нептун в проводной или беспроводной модификации, обычно в комплект входит три отдельных сенсора;
  • Шаровой кран с электроприводом, производства итальянской компании «Бугатти», в количестве двух штук;
  • Блок управления «Neptun Base».

Наиболее ценная часть комплекта — автоматические краны, их выпускают для установки на полудюймовой и дюймовой трубной резьбе. Конструкция выдерживает давление до 40 Атм., а итальянское качество привода гарантирует не менее 100 тыс. циклов открывания-закрывания.

Датчик для воды

Датчик для воды

Сам датчик выглядит, как две латунные пластины в коробке, к которым подведено низковольтное напряжение с очень высоким сопротивлением входа, при замыкании сенсора ток ограничен 50 мА. Сама конструкция выполнена по протоколу IP67, поэтому является абсолютно безопасной для человека.

Датчик для воды

Датчик для воды

Установка беспроводных датчиков протечки воды

В системе «Нептун» датчик может быть удален от блока управления на расстояние более 50 м. В более совершенных беспроводных системах NEPTUN PROW+ вместо системы проводов используются датчики протечки воды, оборудованные модулем WF.

Блок управления оборудован защищенным от помех и влаги каналом, системой включения-выключения шаровых кранов. Считается, что никакие помехи или случайные капли влаги, конденсат не влияют на работу датчиков.

Датчик для воды

Датчик для воды

Коробки с сенсором протечки устанавливают на удалении от труб не более чем на 2 м, сенсоры нельзя экранировать металлической сантехникой или мебелью.

Беспроводной датчик протечки воды

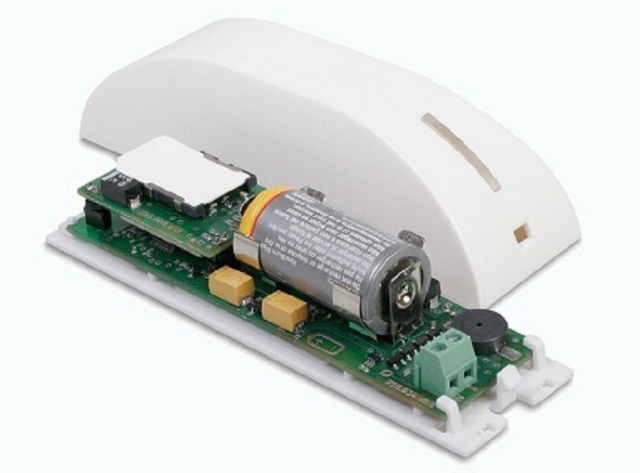

Устройство беспроводного измерителя сложнее, чем обычного двухэлектродного варианта с проводным подключением. Внутри установлен контроллер, который непрерывно сравнивает ток, протекающий между электродами, с эталонным значением, зашитым в память. При этом эталонное значение «сухой пол» можно настраивать по собственному выбору.

Датчик для воды

Датчик для воды

Очень удобное решение, учитывая, что уровень влажности в ванной комнате может быть очень высоким, а регулярно выпадающий конденсат может привести к ложным срабатываниям.

Как только контроллер определяет уровень, соответствующий затоплению, прибор контроля воды отправляет на базовый блок сигнал об аварии. Наиболее продвинутые модели способны дублировать команду СМС-сообщением по GSM каналу.

Датчик для водыДатчик для воды

Датчик протока воды

Во многих случаях для стабильной и безаварийной работы техники мало датчика наличия воды, требуется информация о том, движется ли поток по трубопроводу, какова его скорость и напор. Для этих целей используются датчики протока воды.

Датчик для водыДатчик для воды

Виды датчиков протока воды

В бытовой и наиболее простой промышленной технике используют четыре основных вида датчиков протока:

  • Напорный измеритель;
  • Лепестковый тип сенсора;
  • Лопаточная схема измерения;
  • Ультразвуковая система.

Иногда используется устаревшая конструкция на основе трубки Пито, но для ее надежной работы требуется как минимум отсутствие загрязнений и ламинарный характер течения воды. Первые три датчика являются механическими, поэтому часто подвергаются засорению или водяной эрозии чувствительного элемента. Последний тип сенсора, ультразвуковой, способен работать практически в любых условиях.

Датчик для водыДатчик для воды

Принцип работы ультразвукового измерителя можно понять из схемы. Внутри трубки расположен излучатель волн и приемник. В зависимости от скорости потока звуковая волна может отклоняться от первоначального направления, что и служит основанием для измерения характеристик потока.

Устройство и принцип работы

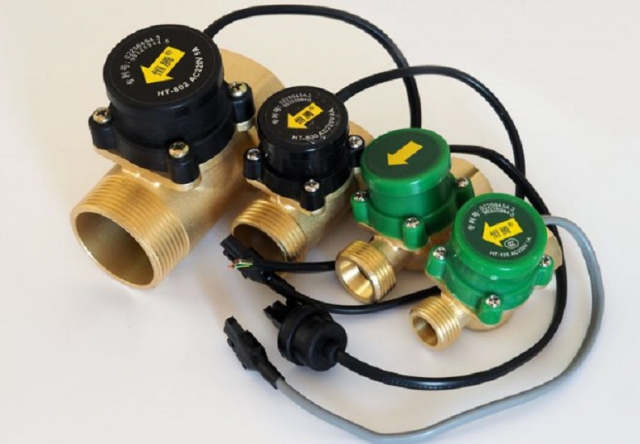

Простейшие лепестковые датчики потока работают по принципу гребного весла. В поток погружается лепесток, подвешенный на шарнире. Чем выше скорость потока, тем сильнее отклоняется лепесток датчика.

В более точных лопаточных датчиках применяется крыльчатка или турбинка из полиамида или алюминиевого сплава. В этом случае удается измерять скорость потока по частоте вращения подвижного элемента. Единственным недостатком является повышенное сопротивление, создаваемое лепестками и лопатками в потоке воды.

Датчик для воды

Датчик для воды

Напорный сенсор работает с использованием динамического давления потока. Под напором воды подвижный элемент с магнитным вкладышем выдавливается вверх, освобождая тем самым пространство для движения жидкости. Установленный в головке геркон моментально реагирует на магнитное поле вкладыша и замыкает цепь.

Область применения

Датчики водяного потока используются исключительно в системах нагрева и системах автоматики одноконтурных теплообменников. Чаще всего выход из строя сенсора наличия потока приводит к прогару и тяжелейшим повреждениям раскаленных радиаторов и нагревателей.

Датчик уровня воды своими руками

Простейший вариант устройства, способного сигнализировать о наполнении водой бака или любой другой емкости, приведен на схеме ниже.

Датчик для водыДатчик для воды

Конструктивно определитель уровня состоит из трех металлических электродов, установленных на текстолитовой пластинке. Схема, собранная на обычном маломощном транзисторе, позволяет определять предельно допустимый верхний и нижний уровень воды в емкости.

Конструкция абсолютно безопасна в пользовании и не требует каких-либо дорогостоящих деталей или приборов управления.

Заключение

Датчики уровня воды широко используются в бытовой технике, поэтому чаще всего для вспомогательных нужд гаражной или садовой техники используют уже готовые конструкции от старой техники, переделанные и адаптированные к новым условиям. При правильном подключении такое устройство прослужит гораздо дольше самодельной схемы.



Бесконтактные датчики уровня жидкости неинвазивные

Логотип РусАвтоматизация

Бесконтактный контроль уровня жидкости подразумевает отсутствие непосредственного взаимодействия контролируемого материала и самого датчика уровня.

Различают два вида бесконтактного измерения уровня:

  • Применение принципов уровнеметрии, которые не требуют физического контакта с материалом – ультразвуковые, радарные, микроволновые, радиоизотопные;
  • Неинвазивные бесконтактные датчики уровня – отсутствует не только физический контакт датчика с жидкостью, но и не нарушается целостность сосуда или резервуара, т.е. датчик устанавливается снаружи емкости, контроль происходит через стенку сосуда с жидкостью.


Микроволновые радарные бесконтактные уровнемеры жидкости

Для работы радарных уровнемеров не требуется непосредственный контакт с контролируемой жидкостью, как правило они устанавливаются в крышке емкости или над ней, если материал последней радиопрозрачный.

Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости

К тому же микроволновые радарные уровнемеры не восприимчивы к пару, пенообразованию, бурлению. Микроволновое излучение легко проникает через пластик, что позволяет реализовать неинвазивный бесконтактный контроль уровня жидкости.


Ультразвуковые бесконтактные датчики уровня жидкости

Ультразвуковые датчики жидкости и воды также устанавливаются в крышку емкости. В случае применения ультразвука неинвазивное измерение невозможно, так как звуковые волны не проходят сквозь материалы.

Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости

Ультразвуковые датчики уровня делят на ультразвуковые сигнализаторы уровня, т.е. сенсоры, контролирующие дискретные изменения (есть/нет), и ультразвуковые уровнемеры (преобразователи уровня), которые формируют электрический или цифровой сигнал пропорциональный изменению уровня жидкости.

Ультразвук капризен, и качество измерений сильно зависит от влажности воздуха, температуры окружающей среды, парообразования, наличия газовых подушек в резервуаре. Пенообразование и бурление делают измерение уровня невозможным.


Бесконтактные неинвазивные датчики уровня жидкости

Существуют обстоятельства, когда контакт с жидкостью невозможен (например, в фармацевтике, пищевом производстве) или нежелателен (жидкость агрессивна, загрязненная), а также когда нельзя вмешиваться в конструкцию резервуара и сверлить в нем какие-то отверстия.

В этом случае решением проблемы будет применение неинвазивного бесконтактного измерения уровня.


Микроволновый сигнализатор уровня

Микроволновое излучение прекрасно проходит сквозь неметаллические материалы, но задерживается жидкостями с диэлектрической постоянной более 3. Это позволяет организовать бесконтактный неинвазивный контроль уровня жидкости с помощью микроволновых сигнализаторов предельного уровня.

Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости

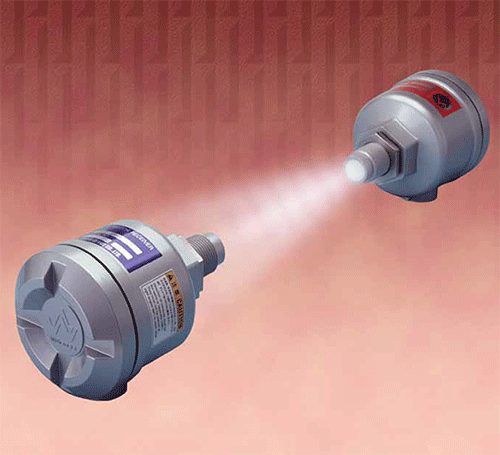

Микроволновые сигнализаторы барьерного типа поставляются с четырьмя частотами приема-передачи, чтобы обеспечить установку нескольких барьеров в непосредственной близости друг от друга. К тому же, микроволновое излучение поляризовано, что позволяет устанавливать вплотную два комплекта, работающих на одной частоте, развернув их на 90° относительно друг друга.


Вибрационный неинвазивный сигнализатор уровня

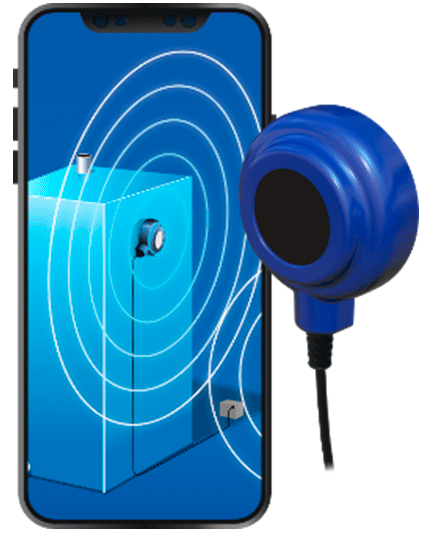

Сенсорная технология построена на методе мониторинга локальных механических свойств резервуара с жидкостью. Датчик воздействует на стенку резервуара и вызывает его вибрацию. Акселерометр является частью датчика и измеряет вибрации, вызванные силой, и передает сигнал на процессор датчика. Алгоритм процессора вычисляет значение вибрации каждый раз, когда датчик выполняет измерение.

Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости

Датчик устанавливается снаружи металлических или пластиковых резервуаров для жидкости. Больше не нужно ни монтировать внутри резервуара, ни сверлить отверстия. Датчик имеет встроенную связь Bluetooth для телефонов Android и iOS. Кроме того, датчик имеет два выхода для интеграции, например, в промышленные сети, управляющие реле, сигнальное оборудование или зуммеры.

Блок управления не требуется. Применяется для всех видов жидкостей, таких как пресная вода, топливо, масло, канализационные и сточные воды.


Емкостные бесконтактные датчики уровня жидкости серии KQ10

Емкостной неинвазивный бесконтактный датчик серии KQ10 − это устройство для непрерывного определения уровня жидкостей и масел через стенку непроводящего сосуда. Прибор устанавливается снаружи ёмкости с помощью двухсторонней клейкой ленты без вмешательства в конструкцию резервуара.

Для надежного обнаружения уровня жидкости в проводящем сосуде можно установить датчик на непроводящую байпасную трубу диаметром от 10 мм.

В датчик встроены 3 точечных сигнализатора уровня, которые позволяют контролировать 3 состояния: пустой, заполненный и переполненный резервуар, что уменьшает количество устанавливаемых датчиков и упрощает монтаж.


Накладные неинвазивные емкостные датчики уровня

Накладной емкостный датчик GPLS-25 для контроля уровня через стенку просто и быстро вводится в эксплуатацию за счёт установки с помощью двухстороннего скотча или специальных хомутов. А также благодаря удобной настройке датчика, при которой можно установить режим работы (замыкание/размыкание) и чувствительность.

Накладной датчик отлично подходит для индикации уровня жидкости в стеклянных или пластмассовых указателях уровня ввиде трубки или сосудах цилиндрической формы.


Датчик контроля уровня жидкостей в непроводящих резервуарах

Датчик уровня FLEXI FLD-32 НОВАЯ МЕДУЗА ‒ это неинвазивное бесконтактное устройство для сигнализации уровня жидкости (проводящей и непроводящей) в стеклянном или пластиковом резервуаре.

Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости Бесконтактные неинвазивные датчики контроля уровня жидкости

Прибор имеет гибкий корпус из полиуретанового материала, что позволяет устанавливать его на изогнутых поверхностях (пластиковые контейнеры, канистры, пластиковые ванны, бассейны и т.д.)

Благодаря конструкции датчик уровня НОВАЯ МЕДУЗА можно применять с емкостями без использования дополнительных отверстий, установив устройство снаружи с помощью самоклеящегося слоя и специальной крепежной ленты.


Оптический неинвазивный датчик уровня жидкости

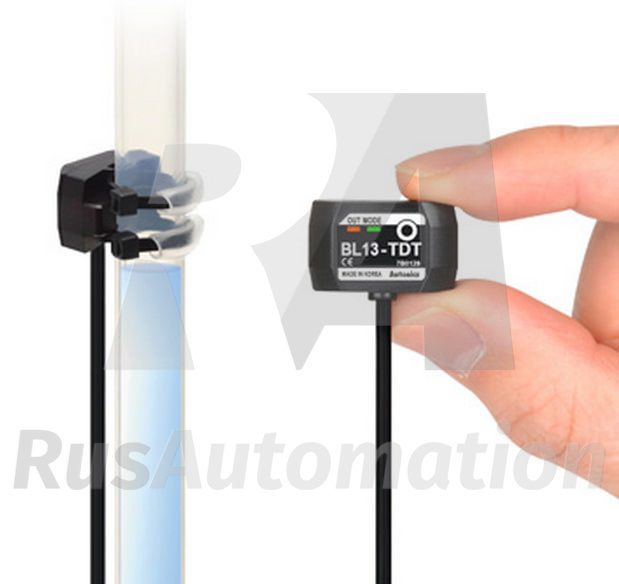

Миниатюрные фотоэлектрические сигнализаторы уровня жидкости BL13-TDT предназначены для установки на прозрачные трубки диаметром от 6 до 13 мм с толщиной стенки не более 1 мм. Материал трубки ФЭП или аналогичной прозрачности. Датчик BL13-TDT сигнализирует наличие или отсутствие жидкости в трубке, на которой он установлен.

Бесконтактные неинвазивные датчики контроля уровня жидкости


Обратитесь к специалистам компании ООО «РусАвтоматизация»
для правильного подбора неинвазивного датчика контроля уровня.

Сигнализатор-датчик уровня воды своими руками

Любители принимать ванны сталкиваются с необходимостью постоянного контроля уровня воды при ее наполнении. Благодаря наличию сливного отверстия вода не затопит помещение, но ее бесполезный расход зафиксирует счетчик, что увеличит стоимость коммунальных услуг.

Для того, чтобы избавиться от наблюдений и сэкономить средства можно воспользоваться звуковым сигнализатором, который оповестит, когда уровень воды при наполнении ванны или любой другой емкости, достигнет необходимого.

Внешний вид звукового сенсорного сигнализатора уровня воды

Существуют готовые сенсорные звуковые сигнализаторы, но стоят они в несколько раз больше и питается от батареи типа «Крона», которой хватает ненадолго.

Внешний вид звукового сигнализатора двери

Можно было самому сделать емкостной датчик уровня воды, но гораздо проще переделать звуковой магнитный сигнализатор для двери, стоимостью в 1$, дополнив магнитиком, пружинкой, нитью и поплавком.

Изготовление звукового поплавкового датчика уровня воды

Для оповещения достижения заданного уровня воды при наполнении ванны я за пару часов переделал звуковой охранный сигнализатор для дверей под эту задачу.

Как разобрать сигнализатор

Сначала надо снять крышку батарейного отсека, сдвинув его вдоль корпуса сигнализатора. Далее нужно снять вторую часть крышки, в которой установлен звуковой излучатель.

Открытие отсека батареек сигнализатора двери

При внешнем осмотре крепежных элементов не наблюдалось. Предположил, что крышка держится на защелках. Но попытка снять ее, освободив защелки, не увенчалась успехом. Оказалось, что крышка закреплена саморезом.

Отвинчивание винта верхней крышки сигнализатора двери

С обратной стороны сигнализатора был наклеен двухсторонний скотч. С помощью иголки было найдено место нахождения самореза, и он выкручен крестовой отверткой.

Внешний вид динамика в крышке сигнализатора

На фотоснимке показана снятая крышка с громкоговорителем пьезоэлектрического типа. Слева от него видна стойка для самореза. Выводы излучателя были отпаяны и обозначена полярность.

Внешний вид сигнализатора двери со снятыми крышками

Звуковой сигнализатор разобран и теперь стало понятно, как его переделать под сигнализатор уровня воды. В качестве датчика использовался геркон, представляющий собой герметичную стеклянную ампулу, в которой размещены два контакта. При воздействии магнитного поля, контакты служат магнитопроводом и, притягиваясь, друг к другу, замыкают электрическую цепь. Ведут себя как включатель.

Доработка сигнализатора двери

Решено было вместо штатного магнита с большими размерами, разместить в корпусе небольшой неодимовый магнит. Но мешал геркон и резистор, которые были установлены сверху на печатной плате.

Внешний вид сигнализатора двери со снятой платой

После снятия печатной платы оказалось, что под ней в корпусе имелось достаточно места, для переноса мешающих элементов на сторону с печатными проводниками.

Внешний вид печатной платы сигнализатора двери

При выпайке резистора у него отвалился один из выводов, пришлось заменить другим. Заодно выяснил, что резистор задает частоту излучения пьезоэлектрического излучателя. Геркон был установлен таким образом, чтобы, магнит замыкал его контакты, находясь в нижнем положении, то есть звука не было.

Неодимовый магнит от винчестера

Неодимовый магнит был взят от отказавшего жесткого диска компьютера. От него с помощью зубила был отколот небольшой кусочек. Острые края закруглены на наждачной бумаге.

Неодимовый магнит в полихлорвиниловой трубке

Для закрепления магнита на капроновом шнурке на нее был надет отрезок полихлорвиниловой трубки подходящего диаметра и в нее с усилием вставлен магнит. При желании можно трубку опустить на десяток минут в ацетон, тогда она увеличится в диаметре в два раза, а после испарения ацетона уменьшиться до исходного размера.

Внешний вид доработанного сигнализатора двери с установленной пружиной и магнитом

Пружина растяжения была закреплена в корпусе сигнализатора с помощью, вплавленной в него паяльником металлической скобки. Шнурок был привязан на узел к противоположному ее концу.

Внешний вид доработанного сигнализатора двери с растянутой пружиной и перемещенным магнитом

Крепление магнита с помощью трубки позволило определить оптимальное место его расположения относительно геркона и заодно ограничить свободу перемещения. После регулировки магнит был приклеен с помощью клея «Момент». На фотографии показан магнит в положении, когда уровень воды не поднял поплавок.

Проверка работы системы показала стабильную ее работу. При натяжении шнурка звук отсутствовал, а при отпускании ее раздавалась сирена большой громкости.

Крышка поплавка с петлей для сигнализатора

Поплавок был сделан из пластиковой банки подходящего размера. Для крепления нити в крышке банки было установлено ушко, сделанное из полоски нержавеющего металла. Можно использовать и отрезок алюминиевого провода для электропроводки.

Крепление петли в крышке поплавка сигнализатора

Полоска с отверстием была с помощью паяльника вплавлена в крышку банки и загнута, как показано на фотографии.

Герметизация петли в крышке поплавка сигнализатора

Для исключения попадания воды внутрь поплавка место вхождения ушка в крышку с внутренней стороны было залито силиконом.

Груз для балансировки уровня погружения поплавка в воду

Для того чтобы поплавок при попадании в воду принимал вертикальное положение внутрь банки был помещен груз в виде кусков припоя. Общий вес поплавка составил 50 гр.

Испытание поплавка сигнализатора погружением в воду

Для получения оптимального погружения поплавка в воду, в него добавлялся очередной кусок припоя, пока поплавок не начал плавать в воде, как показано на фотографии.

Крючок для крепления вплавлен в корпус сигнализатора

Для сигнализатора уровня воды над ванной было решено использовать проволочную полку, имевшуюся в углу стены. Поэтому в корпус сигнализатора был вплавлен крючок, сделанный из такой же полоски металла, как и ушко поплавка. Можно было закрепить на кафеле с помощью присоски, но они часто отваливаются, а датчик не герметичный. Поэтому я предпочел этот способ крепления не применять.

Внешний вид изготовленного сигнализатора с поплавком

В сигнализатор были установлены батарейки ААА, и осталось только отрегулировать длину шнурка на требуемый уровень воды. Поэтому шнурок не был привязан к поплавку, а зафиксирован с помощью зажима.

Испытание изготовленного звукового сигнализатора в ванне при наполнении воды

Многократное использование звукового сигнализатора уровня воды в ванной при наполнении ее водой подтвердило эффективность самоделки. При возникновении сирены, сигнализатор выключается с помощью имеющегося штатного выключателя. С тех пор бесполезный расход воды при наборе ванны был исключен.

Система контроля уровня воды

Дата публикации: 02.03.2017

В системах также может присутствовать исполнительный механизм для регулирования уровня. В системах контроля уровня воды эту роль часто выполняет насосное оборудование. Типичная система с готовым решением в виде насосного модуля представлена на рисунке:

Система контроля уровня воды


EMX3 – устройство плавного пуска, в котором реализованы необходимые функции управления такой системой. Вместо него также используются УПП CSX, CSX-i или преобразователи частоты, в том числе специальные. Температуру измеряет PT100, а уровень воды датчик поплавкового типа. Это могут быть, например, AT 120, NivoMAG или иные поплавковые датчики уровня. Первый датчик лучше всего подходит для работы в интенсивных режимах. Также хорошо подходят на эту роль датчики других типов, например IFM.


Более простые системы с использованием простых поплавковых датчиков представлены на рисунках:


В системах, регулирующих большой объем и уровень жидкости, в качестве элементов определения уровня и передачи сигнала в ПЛК, УПП, ПЧ или к исполнительному элементу, используются гидростатические уровнемеры и сигнализаторы.


В итоге, типовой состав системы контроля уровня воды включает в себя:

  1. Резервуар, объект, в котором контролируется уровень;
  2. Датчик измерения уровня. В простом случае – сигнализатор, в сложном – уровнемер, иногда с функциями приборов из пункта 4. Рекомендации по выбору датчиков уровня;
  3. Исполнительный элемент. Насос, клапан или похожее устройство. Может отсутствовать;
  4. Управляющий, вычислительный элемент. Это может быть контроллер (ПЛК), устройство плавного пуска, преобразователь частоты. Иногда может отсутствовать;
  5. Дополнительные датчики для мониторинга иных параметров.

Помимо контроля уровня воды/жидкости может понадобиться мониторинг сыпучих продуктов. Принцип организации системы здесь схожий, основное отличие будет заключаться пункте 2.

Типовая система контроля уровня сыпучих продуктов с использованием емкостных датчиков RF3000 отображена на рисунке:

Система контроля уровня воды

FineTekFD Магнитные поплавковые сигнализаторы уровня жидкости

Выключатели уровня из нержавейки применяются для контроля уровня. Магнитные реле уровня из нержавеющей стали (поплавковые сигнализаторы уровня из нержавейки) просты и надежны.


Модельный ряд сигнализаторов уровня FineTekFD

Магнитные поплавковые сигнализаторы уровня жидкости FineTekFD используются в различных технологических процессах для контроля и сигнализации о предельном уровне жидкости. Подходящую модель поплавкового сигнализатора уровня можно выбрать в таблице:

Заказать консультацию инженера


Принцип работы сигнализаторов FineTekFD

В поплавковый датчик уровня вмонтирован магнит. В штоке датчика установлен геркон. При изменении уровня жидкости поплавок перемещается или меняет угол наклона.

Технические характеристики сигнализаторов уровня FineTekFD

  • Диапазон температур рабочей жидкости: от -20 до +200°С;
  • Материал корпуса: нержавеющая сталь;
  • Потребляемая мощность: 50 Вт;
  • Максимальный коммутируемый ток: 0.5…1А;
  • Максимальное коммутируемое напряжение: 240В AC/200В DC;
  • Резьба штуцера: PF 3/8″, PF 1/8″, PF 1/2″.


Достоинства и преимущества сигнализаторов FineTekFD

  • простота установки, обслуживания и замены;
  • широкий диапазон температур;
  • совместимость с различными средами;
  • надежность;
  • невысокая цена;
  • отсутствие внешних источников питания.


Недостатки

  • зависимость плавучести от размеров поплавка;
  • неточность срабатывания в плещущихся средах;
  • зависимость функциональности от клейкой жидкой среды.


Области применения магнитных сигнализаторов уровня FineTekFD

Магнитные металлические сигнализаторы уровня жидкости применяются в различных областях промышленности для решения множества технологических задач:

  • поддержание уровня жидкости в резервуарах;
  • контроль уровня жидкости и работы насосного оборудования на насосных станциях;
  • контроль предельных уровней;
  • защита насосов от сухого хода;
  • предотвращение переливов в резервуарах;
  • контроль уровня топлива в транспортных средствах;
  • контроль и сигнализация уровня жидкости в пищевой, нефтяной промышленности.

Некоторые модели совместно с барьером искрозащиты БИС-A-206-Ex могут применяться на взрывоопасных либо горючих жидкостях.


Если вы хотите приобрести поплавковый сигнализатор уровня жидкости FineTekFD, позвоните нам или закажите консультацию специалиста. Наш инженер проконсультирует и подберет наиболее подходящую конкретно для вашей задачи модель, а также сориентирует по цене.

Заказать консультацию инженера

Сигнализаторы уровня жидкости | КИПиА от А до Я

Довольно часто в промышленности для контроля уровня жидкости в резервуарах, баках или приямках применяют датчики-реле уровня типа РОС. С их помощью можно легко организовать многоуровневую схему контроля (опустошение емкости, предупреждение о переполнении, аварийный останов при переполнении или т.п.). Конструкция датчика-реле типа РОС очень проста: металлический контрольный электрод из нержавеющей стали 12Х18Н10Т запрессован в изолирующую втулку. Изолирующая втулка, в свою очередь, запрессована в металлическую оправу с резьбой. Один конец контрольного электрода размещается на нужном расстоянии от дна резервуара. Ко второму концу электрода (с нарезанной резьбой и накрученными гайками) присоединяется провод, соединяющий электрод с входом блока сигнализации. Как только уровень жидкости достигает свободного конца электрода, происходит замыкание цепи «контрольный электрод – земля» и срабатывает реле в блоке сигнализации. Роль земляного контакта выполняет либо один из электродов (как правило, самый длинный), либо стенка металлического резервуара, либо металлическая полоса на дне неметаллического резервуара. В любом случае, земляной контакт должен быть заземлен и соединен с входом «нейтраль» блока сигнализации РОС.


На контрольный электрод в процессе работы подается переменное напряжение порядка 6 вольт. Осуществляется подача именно переменного напряжения, так как подача постоянного напряжения может вызвать процессы электролиза в некоторых растворах и осаждение на контрольном электроде продуктов распада. Исходя из принципа действия датчиков уровня данного типа, можно понять, что для нормальной работы сигнализаторов жидкость должна обладать достаточной электропроводностью и не содержать загрязняющих веществ образующих токонепроводящую пленку. Обеспечить контроль уровня дистиллированной воды или воды, загрязненной смазочными материалами или нефтепродуктами с помощью сигнализаторов РОС будет весьма проблематично. В этом случае разумнее применить другие способы контроля уровня.

Длина свободного конца контрольного электрода может быть от 10 см (при горизонтальном монтаже) до 5 метров (при вертикальном монтаже) или даже 10 метров (тросовый электрод при вертикальном монтаже). При вертикальном монтаже датчиков на крышке резервуара расстояние между отверстиями для крепления датчиков должно быть не менее 60 мм, для исключения взаимного влияния электродов друг на друга. В случае если датчики с контрольными электродами длиной свыше 60 см монтируются на резервуарах, в которых имеется сильное волнение жидкости, то необходимо дополнительно зафиксировать нижнюю часть электрода. Фиксацию нижней части электрода можно выполнить с помощью изолирующих распорок, либо предусмотреть защиту электрода демпфирующим устройством (токонепроводящая перфорированная труба, решетка и т.д.).

Горизонтальная установка датчиков возможна только для контроля уровня жидкостей, не образующих проводящих отложений на изолирующей втулке датчика. Для обеспечения стекания жидкости с контрольного электрода датчик рекомендуется ориентировать так, чтобы его ось была направлена вниз на 10-20° относительно горизонтальной оси. Бобышки для монтажа датчиков должны иметь минимально необходимую высоту. Сопротивление сигнальных проводов (от электрода к блоку сигнализации) должно быть не более 20 Ом. Сопротивление изоляции сигнальных проводов с подключенными (но не погруженными в воду) датчиками относительно земли должно быть не менее 20 МОм при испытательном напряжении 500В. Место присоединения провода к контрольному электроду должно быть защищено от попадания влаги резиновым колпачком. Изолирующая втулка датчика должна быть изготовлена из полиэтилена, фторопласта или керамики в зависимости от максимальной температуры контролируемой среды (80, 200 или 300 градусов соответственно).

Для периодической проверки работоспособности сигнализатора уровня РОС нужно, при необходимости, заблокировать работу подключенных исполнительных механизмов и, последовательно замыкая электроды датчиков на «землю» через резистор сопротивлением 1…5 кОм, убедиться в срабатывании соответствующих реле и свечении светодиодов блока сигнализации РОС. Для удаления отложений на контрольных электродах и изолирующих втулках рекомендуется протирать их смоченной в спирте ветошью.

Поплавковые уровнемеры, несмотря на свою примитивную конструкцию, еще находят применение. Причем зачастую они устанавливаются на новейшее импортное оборудование. В частности они монтируются на баки-аккумуляторы гидравлической системы, выпускаемые фирмой HYDAC, для контроля уровня водоглюколевой смеси и включения насоса подкачки. Причиной тому надежность и неприхотливость уровнемеров данного типа, возможность настройки уровней срабатывания (в некоторых моделях). Конструкция и способ присоединения поплавковых уровнемеров к резервуару могут быть различными, но принцип работы всегда один и тот же.

Один из возможных вариантов поплавкового уровнемера представляет собой полый стержень из немагнитного материала, внутри которого размещаются магнитоуправляемые контакты (герконы) верхнего и нижнего уровня. Внутреннее пространство стержня герметично и изолировано от жидкости. По стержню свободно перемещается поплавок со встроенным магнитом. Перемещение поплавка вверх обусловлено действием архимедовой силы: при повышении уровня жидкости в резервуаре поплавок всплывает. Перемещение поплавка вниз обусловлено действием сил всемирного тяготения: когда уровень жидкости падает, поплавок опускается вслед за ней. Перемещение поплавка вверх и вниз ограничено стопорными кольцами. Когда поплавок, с встроенным в него магнитом, доходит до верхнего или нижнего геркона контакты последнего замыкаются. Схема автоматики срабатывает, активируя цепи сигнализации и/или исполнительные механизмы. Поплавковый уровнемер может иметь всего один магнитоуправляемый контакт – только верхнего или только нижнего предельного уровня.

Данный уровнемер имеет жестко настроенные пределы срабатывания, которые не могут быть изменены в процессе эксплуатации. Длина стержня у подобных уровнемеров может быть от нескольких десятков сантиметров до 1,5 метров. Уровнемер такой конструкции должен монтироваться строго вертикально во избежание «залипания» поплавка.

Поплавковые уровнемеры с регулируемыми порогами срабатывания имеют другую конструкцию и способ присоединения к процессу. Они выполнены в виде байпаса к резервуару, уровень жидкости в котором контролируется, и работают по принципу сообщающихся сосудов. Уровень жидкости в полом стержне уровнемера такой же, как и в резервуаре. Через нижнее присоединение уровнемера к резервуару в него поступает жидкость, а через верхнее присоединение из уровнемера выходит воздух. Если уровнемер будет присоединен к резервуару только в одной, нижней точке, то уровни жидкости в резервуаре и стержне уровнемера могут не совпадать. Для визуального контроля уровня жидкости в резервуаре полый стержень чаще всего изготавливают из прозрачного материала — стеклянной трубки, например.

Магнитоуправляемые контакты размещаются внутри пластмассовых хомутов, которые могут перемещаться вдоль стержня уровнемера. Настройка порогов срабатывания уровнемера производиться установкой хомутов на нужном расстоянии. В случае если хомуты с герконами установлены не в крайнее верхнее и не в крайнее нижнее положение может возникнуть следующая ситуация. При пропадании напряжения питания со схемы контроля уровня поплавок, в связи с изменением уровня жидкости, может «проскочить» магнитоуправляемый контакт, но схема автоматики при этом не сработает. После включения напряжения питания никаких аварийных сигналов не поступит, притом, что резервуар в это время может быть уже пустым или, наоборот, переполненным.

Конструкция данного уровнемера очень схожа с конструкцией ротаметра (с функцией реле расхода). Главной отличительной чертой являются форма поплавка. Ротаметры, как правило, предназначены для измерения расхода газов, поэтому поплавок в них имеет форму шарика (при очень маленьких измеряемых расходах) или конуса направленного острием вниз. Стеклянная трубка ротаметра имеет меньший диаметр по сравнению с трубкой поплавкового уровнемера, у которого, при малых диаметрах трубки, может проявиться эффект поверхностного натяжения  жидкости, что скажется на правильности измерения уровня.

Рассмотренные поплавковые уровнемеры имеют ограничения по применению в жидкостях содержащих загрязняющие вещества, так как они могут оседать на поплавке и стержне. Это приведет к заклиниванию поплавка. Для контроля уровня загрязненных жидкостей используют поплавковые уровнемеры других конструктивных исполнений (с штоком, например).

Дополнительную информацию вы можете найти в разделе «Вопрос-ответ».

Посмотреть другие статьи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
