Провод ШВВП: расшифровка, характеристики, описание

В продаже в магазинах, торгующих электротехническими товарами, есть много видов проводов и кабелей, имеющих разное назначение и предназначенных для использования в различных условиях.

Среди этого разнообразия есть провод (шнур) ШВВП. Эти провода широко используются в домашних условиях для подключения электроприборов и изготовления удлинителей. Это изделие отличается невысокой ценой по сравнению с некоторыми другими видами кабелей и высоким качеством изготовления.

Однако на производстве для подключения мощных электроустановок провод ШВВП применяется очень редко и только в качестве временного соединения. В этой статье рассказывается о причинах популярности этого шнура в быту и почему он не используется в заводских условиях.

Расшифровка аббревиатуры ШВВП

Как и у большинства кабелей, название этого шнура выбирается не по желанию производителей. В проводе ШВВП расшифровка названия указывает на его основные параметры:

  1. Ш — шнур.
    Состоит из 2 или 3 гибких медных проводов в общей оболочке.
  2. В — изоляция отдельных жил изготовлена из поливинилхлорида. Жилы имеют различную окраску, что упрощает монтаж и позволяет подключение проводов согласно цветовой маркировке, указанной в ПУЭ.
  3. В — внешняя оболочка изготовлена из ПВХ-пластика. Обычно белого цвета.
  4. П — плоский. Отдельные провода в оболочке расположены в ряд.

Как видно из расшифровки аббревиатуры, ШВВП не провод и не кабель, хотя его часто так называют. Это шнур.

Информация! Шнуром называют кабель повышенной гибкости бытового назначения.

Конструктивные особенности

Кроме параметров, понятных из расшифровки названия, провод ШВВП имеет другие особенности конструкции.

  • Сечение токоведущих жил. Согласно ГОСТ 7399 – 97 шнур ШВВП может выпускаться в двух модификациях — с жилами 0,5мм² и 0,75мм². Следовательно, это изделие не предназначено для подключения электроприборов большой мощности. Некоторые производители выпускают провод сечением до 6мм², но такие жилы не нормируются вышеуказанным ГОСТом, поэтому качество этой продукции остаётся на совести изготовителей.
  • Количество токопроводящих жил в шнуре. По нормативным документам, определяющим качество изделия, в одном кабеле могут быть 2 или 3 отдельных провода сечением 0,5-0,75мм².
  • Конструкция токоведущих жил. Шнур по определению является гибким, поэтому провода, из которых он состоит, должны изготавливаться из нескольких тонких медных жил. В случае со шнуром ШВВП отдельные провода согласно ГОСТ 7399 – 97 должны состоять из 7 медных одножильных проводов. Их диаметр зависит от сечения провода — 0,33 для жилы 0,5мм² и 0,38 для жилы 0,75мм².
  • Толщина изоляции. Для обеспечения безаварийной эксплуатации шнура толщина изоляции кабеля и отдельных проводов должна соответствовать нормативным документам. Для данного изделия она должна быть не тоньше 0,5мм, а для общей оболочки не менее 0,6мм.
  • Цвет отдельных жил. Цветовая маркировка проводов должна соответствовать ПУЭ п.1.1.29 и определяется ГОСТом 7399 – 97 Коричневая оболочка — фаза, синяя — нейтраль, жёлто-зелёная — заземление. Наружная изоляция обычно белая, но иногда встречается шнур чёрного цвета. Цена товара от этого не меняется.

Характеристики провода ШВВП

Область применения провода ШВВП определяется его параметрами. Они соответствуют его назначению и указываются в технической документации:

  • Номинальное напряжение. Соответствует сети 220В.
  • Частота сети. Может применяться в сети 50Гц или для постоянного тока.
  • Пиковое напряжение. В течение 15 минут изоляция сохраняет свои свойства при напряжении 2кВ.
  • Сечение жил. ГОСТом на изготовление этого шнура предусматривается 0,5 0,75мм², но некоторые производители выпускают кабель с жилами до 6мм².
  • Срок эксплуатации. Фирмы-производители декларируют до 15 лет.
  • Гарантийный срок. Как и на другие подобные товары составляет 2 года.
  • Удельное электрическое сопротивление. 100метров шнура сечением 0,5мм² имеют сопротивление до 27 Ом.
  • Условия эксплуатации. Изоляция сохраняет свои качества при температуре ±40°С.
  • Условия, при которых допускается монтаж. Вести работы по прокладке шнура можно от -10 до +30°С. Вне этого температурного диапазона оболочка теряет механическую прочность, что увеличивает риск повреждений провода.
  • Минимально допустимый радиус изгиба кабеля. Составляет пятикратную толщину шнура.
  • Допустимая токовая нагрузка. Зависит от сечения токопроводящих жил и определяется по ПУЭ п.1.3.10 и таб.1.3.4.
  • Вес кабеля. Зависит от числа жил и их сечения, в среднем составляет 26-49гр на 1 метр.

Главным достоинством шнура ШВВП является гибкость. Минимальный радиус изгиба составляет пятикратную толщину. Учитывая, что у этого провода она в несколько раз меньше ширины и все перегибы происходят именно по этому размеру, это обеспечивает надёжность подключения подвижных электроприборов.

Информация! Свойства шнура позволяют эксплуатировать его в условиях постоянных перегибов. По утверждению производителей он способен выдержать 30000 циклов «сгибание-разгибание».

Область применения согласно ГОСТ

Характеристики провода ШВВП позволяют его использовать для подключения электроприборов с номинальным током до 15А, или 3кВт в сети 220В, но делать это не стоит. При номинальных токах токоведущая жила нагревается, что сокращает срок службы изоляции и шнура в целом. Для таких устройств лучше применить кабель ПВС бОльшего сечения или использовать нестандартный тип шнура с увеличенным сечением токопроводящих жил.

Кабель ШВВП целесообразно применять в первую очередь для подключения аппаратуры открытым способом:

  • осветительные устройства со светодиодными лампами, такие, как бра и настольные лампы;
  • маломощная бытовая аппаратура, типа зарядных устройств и ЖК телевизоров;
  • изготовление удлинителей для этих электроприборов;
  • подключение и соединение светильников в подвесном потолке;
  • соединение светодиодных лент с блоком питания и подключение к сети 220В.
  • подключение дверных звонков и их кнопок.

Использовать его для подключения мощных устройств типа кондиционеров и стиральных машин нежелательно из-за того, что некоторые производители занижают сечение токопроводящих жил.

Совет! При необходимости подключить такие электроприборы целесообразно проверить реальное сечение при помощи штангенциркуля.

Несмотря на удобство монтажа стационарной электропроводки, шнуром ШВВП это делать не рекомендуется. Согласно ПУЭ п.2.1.48 провода и кабели допускается использовать только по назначению.

Друзья хотел бы отметить, что провода ШВВП не предназначены для использования стационарной электропроводки, хоть и имеют двойную изоляцию. То есть ими запрещено подключать розетки и мощную бытовую технику (кондиционеры, плиты, стиральные машины и т.п.). Если ваш электрик делает электромонтаж таким проводом гоните его поганой метлой.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Применение провода ШВВП.

Статьи компании Поло-Электро

Провод ШВВП является универсальным электротехническим изделием. Он с одинаковой частотой применяется как в промышленном производстве, так и в быту.  Провод ШВВП ( расшифровка аббревиатуры: шнур винил-виниловый плоский) достаточно часто используется в качестве питающего шнура для разнообразных бытовых электротехнических устройств. В нашем интернет-магазине вы можете приобрести провод ШВВП. Цена указана на сайте.



Применение в быту

Этот провод может иметь две или три токоведущих жилы. Соединительные шнуры, выполненные из провода ШВВП, отличаются большой надежностью, стойкостью к различного рода деформациям и изгибам.

Этому способствует конструкция токоведущего проводника представляющего собой медный провод, скрученный из большого количества тонких проволочек. Согласно проведенным испытаниям ШВВП способен выдержать не менее 30000 перегибов. Понятно, что  специально гнуть провод никто не станет.

Поэтому при использовании в быту срок службы у этого провода может быть  несколько десятков лет.

Особенности эксплуатации
Провод имеет ряд  особенностей в эксплуатации:

  1. Прокладка с максимальным радиусом изгиба не допускается при температурах ниже -15С. Это связано со снижением при низких температурах гибкости полимерной изоляции провода;
  2. Эксплуатация при перепадах температур от -15С до +40С;
  3. Нагрев изоляции от токоведущих жил до + 70С;

Соблюдение этих условий обеспечит долгую и надежную службу провода.

Какой провод использовать для проводки

Вопрос, какой провод использовать для проводки, возникает практически у всех, кто когда-либо занимался электротехническими работами. От того какой провод для проводки будет выбран зависит безопасность людей и сохранность имущества. Выбор провода неподходящего сечения или не соответствующего по своим характеристикам условиям эксплуатации может привести к повреждению изоляции от чрезмерных токов нагрузки.

Следует отметить, что  ШВВП это не провод, а шнур. Поэтому использовать его в качестве  провода для проводки будет не совсем правильно.  ШВВП предназначен для подключения электрических машин и бытовых приборов в сетях переменного тока с напряжением 380 В. ШВВП характеристики:

  • токоведущая жила состоит из большого количества проволок с сечением 0.5-4.0 мм;
  • изоляция из поливиниохлоридного пластиката;
  • количество жил 2-3;

Применение

Благодаря наличию двойной изоляции провод часто используется как в быту, так и в офисах.  Имеет несколько разновидностей отличающихся между собой сечением жил. В зависимости от сечения токоведущих жил к ШВВП могут подключаться  розетки и выключатели.

Провод ШВВП 2×0.75 выдерживает до 750 В. Это дает возможность подключать с его помощью среднемощные электрические приборы. Также допускается возможность, использования его в качестве временной электрической проводки.

Провод ШВВП 3×1. 5 подходит для устройства однофазной проводки с устройством заземления и подключения среднемощного оборудования. Может использоваться в офисах, складах, подсобных помещениях.



Интернет-магазин компании Поло-Электро  реализует провод ШВВП, а также другую электротехническую продукцию.

Отличие между кабелем ВВГ, проводами ПВС и ШВВП

На первый взгляд кажется, что сравнение силового кабеля с проводами просто невозможно, в силу их очевидного различия, тем более предполагать их взаимозаменяемость. Но все не так однозначно в отечественной кабельной индустрии. И начать следует с того, что четкого определения и классификации кабеля и провода не было ни в Советском Союзе, не существует и до сих пор. И даже самые знаменитые справочники по электротехнике дают весьма расплывчатые и общие формулировки. Определение же кабелям и проводам дается в зависимости от их производства по ГОСТ или ТУ. А поскольку бывают случаи, когда провод от кабеля отличается только геометрией сечения, очень даже имеет смысл рассматривать случаи на их взаимозаменяемость.

Несмотря на общее медное исполнение токопроводящих жил и поливинилхлоридное изоляционное покрытие, основное различие между силовым кабелем ВВГ и проводами ПВС и ШВВП заключается в их разном классе гибкости, что в первую очередь влияет на их область применения. Провода обладают большей эластичностью и относятся к 5 классу гибкости. Силовой кабель  ВВГ менее гибкий, 1 и 2 класса. От класса гибкости зависит диаметр проволоки в токопроводящей жиле и её общее количество.

Например, в кабеле ВВГ 1 класса гибкости сечением 2,5 мм2 будет всего одна проволока диаметром 1,78 мм, в то время как в проводах ПВС и ШВВП того же сечения будет 50 проволочек, каждая диаметром 0,25 мм.

Также существует различие для кабеля и проводов в толщине изоляции и внешней оболочки.

К примеру, для кабеля ВВГ 3х2,5 толщина изоляционного слоя будет составлять 0,8 мм, оболочки —  1,5 мм.

Для провода ПВС 3х2,5 изоляционный слой будет толщиной 0,8 мм, внешней оболочки – 1,1 мм.

Для провода ШВВП 3х2,5 – слой изоляции всего 0,5 мм, внешней оболочки 0,6 мм.

Еще одно отличие – геометрия сечения. Кабель ВВГ и провод ПВС – круглого сечения, ШВВП – плоский.

Провода имеют меньший срок службы – до 10 лет, а вот ВВГ подлежит более длительной эксплуатации – до 30 лет.

К проводам менее жесткие требования, и они проходят тестирование испытательным напряжением 2 кВ, в то время как ВВГ проверяют напряжением в диапазоне от 3 до 3,5 кВ.

Также следует добавить несколько слов о качестве поливинилхлорида пластиката, который используется для кабеля, и для проводов в качестве изоляции, и о медной проволоке. Оказывается, для проводов ПВС и ШВВП не нормируются требования к выбору материала для изготовления, а именно для ПВХ и медной катанки, из которой получают проволоку. В то время, как кабель ВВГ изготавливается в соответствии с ТУ и ГОСТ. Соответственно, и качество этих проводов у недобросовестных производителей может быть очень даже сомнительным. Технологии производства отражаются и на стоимости продукции.

Сильно отличаются и диапазоны номинального рабочего напряжения, а, следовательно, и область применения данных кабеля и проводов.

ПВС и ШВВП, имеющие более тонкую изоляцию, применяются в условиях сравнительно небольшого номинального напряжения – до 380 В, поэтому их используют исключительно в бытовых целях для подключения самого разного оборудования и электроприборов, радиоаппаратуры либо в качестве удлинительных шнуров. И, в отличие от ВВГ, который используется для стационарной прокладки, они используются в малоподвижных соединениях с запасом большей гибкости.

ВВГ же, как силовой кабель, применяется для создания стационарных линий электропередач с рабочим напряжением до 1 кВ.

Понятно, что учитывая все перечисленное выше, ни о какой взаимозаменяемости кабеля и проводов не может быть и речи, уж слишком отличные эти виды кабельно-проводниковой продукции.

Компания ООО «ИнвестКабель» — наш партнёр по поставке кабельно-проводниковой продукции. Компания занимается оптовыми поставками кабеля и провода, в том числе, кабель ВВГ, кабель КВВГ, кабель АСБл, ААБл и многие другие силовые, контрольные кабели и повода. Каталог кабельной продукции компании можно посмотреть на их сайте.

.

Провод ШВВП | LED66.ru

Популярный гибкий плоский кабель для подключения электроприборов внутри помещений.

Доступные варианты

  • 2 жилы сечением 0,5 кв. мм каждая
  • 2 жилы сечением 0,75 кв. мм каждая
  • 2 жилы сечением 1,5 кв. мм каждая

Расшифровка ШВВП

  • Ш — шнур;
  • В — оболочка жил из поливинилхлорида;
  • В — внешняя оболочка из поливинилхлорида;
  • П — плоский.

Область применения

Используется как в сетях с напряжением 220V, так и с 12V, 24V и 48V.

При монтаже светодиодного освещения и подсветки двухжильный кабель ШВВП обычно применяется:

Надежность и безопасность

Кабель не горит. Он не загорится даже если произойдет короткое замыкание.

При этом он рассчитан на напряжение до 380V и температуру до 70°C.

Огромный ресурс по циклам сгибания/разгибания — до 30 000 циклов.

Характеристики

Количество жил2 шт.
Сечение жилы0,5 / 0,75 / 1,5 мм2
Номинальные токовые нагрузкине более 2,5 / 6 / 16 А
Токоведущая жиламедь, многопроволочная, скрученная
ИзоляцияПВХ пластикат
Температура эксплуатацииот −25 до +70 °С
Срок службыне менее 10 лет для стационарно смонтированного провода

Макс. подключаемая мощность

Для напряжения 12V
ШВВП 2 х 0,530 Вт
ШВВП 2 х 0,7572 Вт
ШВВП 2 х 1,5192 Вт
Для напряжения 24V
ШВВП 2 х 0,560 Вт
ШВВП 2 х 0,75144 Вт
ШВВП 2 х 1,5384 Вт
Для напряжения 48V
ШВВП 2 х 0,5120 Вт
ШВВП 2 х 0,75288 Вт
ШВВП 2 х 1,5768 Вт



Кабель ШВВП

Под таким устройством, как кабель ШВВП, профессионалы подразумевают гибкий по своей конструкции электрический провод, имеющий особенную плоскую форму. Он предназначен по своей конструкции исключительно для применения в бытовой электрической сети, где общее напряжение электричества не превышает 380 В. С помощью провода ШВВП осуществляется подключение домашней арматуры и разнообразной бытовой техники. Кроме того, провод может быть использован в качестве специального удлинительного шнура.

Конструкционные особенности кабеля

Описываемое приспособление состоит из двух, в некоторых случаях из трех, медно-луженых или просто медных жил, где показатели сечения каждой составляют 0,5-6 кв.мм. Все они расположены строго параллельно относительно друг друга. Специальная токопроводящая жила относится к категории многопроволочной, а также обладает круглой формой и пятым классом гибкости.

Присутствующие между проводящими ток жилами свободные пространства заполнены особыми электроизоляционными материалами. Как правило, изоляция кабеля ШВВП производится из качественного ПВХ пластика. Внешняя оболочка данного материала может быть изготовлена точно из такого же материала или из специального ПВХ пластиката. Что касается цветового оттенка внешней его оболочки, то она обычно выполняется в черном и белом цветах, а изоляция жилы по заземлению во всех случаях выполнена в желто-зеленом. Все иные имеют коричневые, а также голубые оттенки.

Основные технические характеристики кабеля

Кабель характеризуется оптимальными характеристиками, которые в значительно степени расширяют область применения данного устройства. Это такие важные факторы, как:

  • Кабель можно без проблем эксплуатировать при температуре от минус 25 градусов до 40 выше нуля;
  • Процесс прокладки и установки можно производить при температуре от минус 15 градусов;
  • Максимально возможная высокая температура может достигать 70 градусов;
  • Номинальные показатели напряжения составляют диапазон 380/660 В;
  • Параметры толщины изоляционной оболочки равны 0,5 мм;
  • Уровень электрозащита составляет 2-ой класс;
  • Минимальные параметры строительной длины составляют 50 м;
  • Кабель ШВВП при его одиночном монтаже совершенно не поддерживает и более того не распространяет процесс горения;
  • Время эксплуатации в подвижном положении составляет 6 лет, при неподвижном состоянии – примерно 10.

Параметры маркировки кабеля

Для грамотного и обоснованного выбора данного кабеля следует знать основные особенности его маркировки и обозначение характерной для данного устройства аббревиатуры. Провод ШВВП обычно маркируется следующим образом:

  • ШВВПл – это провод, у которого все жилы выполнены из качественной луженой меди.
  • ШВВПн – данный кабель не используется в процессе армирования арматуры, которая характеризуется, как неразборная.
  • ШВВПт – кабель, обладающий идеальными показателями устойчивости к достаточно высокой температуре воздуха, а также его можно применять при превышающих норму показателях влажности.

Важно! При данной относительной универсальности такое устройство требуется ограждать от соприкосновения с прямыми лучами солнца.

  • НВВПнг LS – это кабель, который не распространяет процесс горения и характеризуется сниженным дымовыделением.

Что касается расшифровки используемой аббревиатуры, то каждый символ имеет следующее значение:

«Ш» – шнур;

Две последующие буквы «В» – это обозначение винила, то есть показатель того, что все его стороны выполнены именно из этого качественного материала;

Буква «П» – показатель, который свидетельствует о том, что провод является плоским.

Сфера применения и эксплуатации кабеля ШВВП

Гибкий кабель, который известен, как ШВВП, по своим техническим и конструкционным характеристикам предназначен для эффективного подключения разных по своим характеристикам и предназначениям единиц бытовой техники, аудио- и видеоаппаратуры. Посредством данного устройства можно качественно подсоединить к питанию в 380В иные современные бытовые системы. При помощи шнура можно осуществлять подключение таких предметов бытовой техники, как:

  • Стиральные машины;
  • Фены;
  • Холодильники;
  • Микроволновые печи;
  • Светильники и так далее.

Кабель ШВВП можно прокладывать не только в жилых помещениях, но также в производственных. Благодаря наличию пятого класса гибкости и особой плоской форме, монтаж данного устройства может быть произведен достаточно быстро и просто. В процессе одиночной прокладки данный шнур не распространяет огонь при возникновении случайного возгорания. Еще одной сферой широкого применения провода является производство стандартных бытовых удлинителей.

Шнур ШВВП — Дмитров Кабель

Область применения проводов марки ПВС и шнуров марки ШВВП определена их названием – это соединительные шнуры и провода для многочисленной электробытовой аппаратуры и сложнобытовой техники, начиная от мощных электропечей, стиральных машин и холодильников и заканчивая настольными светильниками и бра. Другим назначением может быть подключение различной техники хозяйственного назначения, правда здесь следует учитывать ограничения по климатическому использованию, распространяющиеся на данный провод.

ШВВП – Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380 В для систем 380/380 В для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления удлинительных шнуров.

ПВС – Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхло-ридной оболочкой, гибкий, на напряжение до 380 В для систем 380/660 для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления удлинительных шнуров.

В соответствие со схемой подключения защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 2,5 мм². Использование многопроволочных жил обеспечивает достаточную гибкость, что важно для силовых электрических шнуров и проводов, а двойная изоляция, включая ПВХ оболочку, представляет собой надежную электрозащиту

Обратим внимание на расшифровку маркировки соединительных проводов и шнуров, которые следует относить к многочисленному семейству силовых проводов общего назначения:

Соединительные шнуры марки ШВВП

  • «Ш» означает шнур;
  • «В» указывает на материал изоляции, в данном случае это ПВХ пластикат;
  • «В» указывает на материал защитной оболочки, в данном случае это ПВХ пластикат;
  • «П» плоский.

 Соединительные провода марки ПВС

  • «П» означает провод;
  • «В» указывает на материал изоляции, в данном случае это ПВХ пластикат;
  • «С» свидетельствует о функциональном назначении провода – соединительный.

Из поливинилхлоридного пластиката выполнена не только изоляция жил, но и защитная оболочка соединительного провода.

Первое, на что следует обращать внимание при выборе любого электрического шнура или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать провод или шнур нужно в зависимости от мощности электрических приборов, которые будут через него подключаться к сети.

Ниже приведены данные номинальных токовых нагрузок:



Номинальное сечение жилы, мм2

Номинальная токовая нагрузка А, не более

0,5

2,5

0,75

6

1

10

1,5

16

2,5

25



Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов. Минимальный радиус изгиба шнуров марки ШВВП при эксплуатации должен быть не менее 80 мм для всех сечений, проводов марки ПВС номинальным сечением токопроводящих жил 0,75 и 1 мм² не менее 80 мм, а 1,5 и 2,5 мм² не менее 120 мм.

Провода и шнуры марки ШВВП и ПВС предназначены для эксплуатации при температуре окружающей среды от минус 25 до плюс 40 °С

Поливинилхлоридный пластикат разлагается при длительном облучении ультрафиолетовым излучением. Поэтому, несмотря на разрешение использования на открытом воздухе, на улице необходимо принимать меры защиты от прямых солнечных лучей. Гофрированный шланг или труба защитит, увеличив срок безаварийной эксплуатации в разы.

Провод ПВС прекрасно подходит для изготовления электрических бытовых удлинителей, для ремонта бытовой аппаратуры (замены шнуров питания), однако от использования его при монтаже скрытой проводки лучше воздержаться.

Установленная безотказная наработка для проводов и шнуров марок ШВВП, ПВС не менее 5000 ч., для проводов и шнуров марок ШВВП, ПВС, применяемых в стационарных электроприборах 12000 ч.

Срок службы проводов и шнуров, при установленной безотказной наработке и соблюдении условий эксплуатации, хранения и транспортирования, составляет не менее 6 лет, а для проводов и шнуров марок ШВВП, ПВС, применяемых в стационарных электроприборах, не менее 10 лет.

Кабели и провода, кабельно проводниковая продукция

Кабели силовые для стационарной прокладки на напряжение до 3 кВ

Провода и шнуры на номинальное напряжение до 450/750 В

ШВВП

ГОСТ 7399-97

Описание

Область применения

Шнур марки ШВВП предназначен для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных.

Технические характеристики

Климатическое исполнение по ГОСТ 15150:

Диапазон температур эксплуатации шнуров остальных исполнений : от -25°до +40°С

Максимальная температура токопроводящей жилы при эксплуатации: +70°С
Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
Шнуры не распространяют горение при одиночной прокладке
Номинальные токовые нагрузки указаны в Приложении.
Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальномнапряжении, составляет: не менее 30000 (60000) циклов (движений)
Номинальное растягивающее усилие и диаметр роликов соответствует указанным в Приложении.
Установленная безотказная наработка должна быть:

— не менее 5000 ч
— для шнуров, применяемых в стационарных эл. приборах: не менее 12000 ч
Строительная длина шнуров: не менее 50 м
Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
Срок службы шнуров:

— не менее 6 лет
— для шнуров, применяемых в стационарных эл. приборах: не менее 10 лет.

Конструкция

Токопроводящая жила — медная или медная луженая, круглой формы, многопроволочная класса 5 по ГОСТ 22483.
Изоляция — из ПВХ пластиката. Цвета изоляции жил в шнурах указаны в Приложении.
Расположение жил — изолированные жилы расположены параллельно.
Оболочка — из ПВХ пластиката.

Число и номинальное сечение жил, мм2

Номинальная толщина, мм

Наружные размеры для шнуров марки ШВВП, мм

Расчетная масса 1 км шнуров, кг

изоляции

оболочки

минимально

максимально

2х0.75

0.5

0. 6

3.0×4.9

3.4×5.4

27.1

2х0.75

0.5

0.6

3.2×5.2

3.6×5.8

33.7

3х0.5

0.5

0.6

3.0×6.8

3.3×7.4

38.0

ШВВП, ШВВПнг, ШВВПнгд — Европан

Подробное описание

ШВВП, ШВВПнг, ШВВПнгд — шнуры с параллельными жилами, изоляцией ПВХ и оболочкой. Они предназначены для подключения электрических машин и приборов бытового и аналогичного назначения к электрической сети с номинальным переменным напряжением до 450/750 В.

Область применения

Шнур ШВВП предназначен для подключения к электросети приборов личной гигиены и микроклимата, электрических паяльников, светильников, кухонных электромеханических приборов, радиоэлектронного оборудования, различной бытовой техники: стиральных машин, холодильников, вытяжек, телевизоров и других бытовых приборов. и административные помещения.Он используется для изготовления удлинителей, а также подходит для монтажа вывесок или подсветки рекламы.

ШВВП активно применяется в быту, а в производстве и для питания крупных потребителей эта марка практически не используется. А если и применяется, то временно.

Шнур можно прокладывать под штукатуркой или открыто, в кабельных системах (гофрированные трубы, металлические шланги, кабельные каналы), стационарно или для нестационарной прокладки. Срок службы ШВВП зависит от условий укладки.

Дизайн

В отличие от стандартного провода, шнур имеет повышенную гибкость и должен быть изолирован. Для изготовления ШВВП используются медные многопроволочные жилы 5 класса гибкости (5 класс Национальных стандартов Украины EN 60228). Жилы скручены из большого количества тонких проводов и расположены параллельно. Их количество варьируется от 2 до 3, сечением 0,35 — 6,0 мм 2 .

ШВВП имеет двойную изоляцию, первый слой покрывает сам проводник, а второй — все жилы шнура. Изоляция жилы из ПВХ имеет цветовую маркировку. А верхние ножны в большинстве случаев белые или черные.

Для групповой прокладки принято использовать шнуры ШВВПнг и ШВВПнгд. Шнур с индексом «ng» трудновоспламеняемый. Шнур с индексом «ngd», помимо пониженной горючести, отличается еще и низким выделением дыма и газа при пожаре. Способность ПВХ-изоляции к самозатуханию в данных модификациях шнура позволяет использовать их в людных местах и ​​местах с большой концентрацией материальных ценностей с повышенными требованиями пожарной безопасности.

Эксплуатация

Шнуры ШВВП

предназначены для эксплуатации при температуре окружающей среды от -25 ° С до + 40 ° С. Укладка без предварительного нагрева допускается при температуре не ниже -20 ° С

Минимальный радиус изгиба при эксплуатации должен быть не менее:

— для шнуров с сечением жилы 0,35 и 1,0 мм 2 — 80 мм;

— для шнуров с сечением жилы 1,5 и 2,5 мм 2 — 120 мм;

— для шнуров с сечением жилы 4. 0 и 6,0 мм 2 — 200 мм.

Длительно допустимая температура нагревательных проводов при эксплуатации + 70 ° С.

Срок службы шнуров для нестационарной прокладки — 6 лет, для стационарных устройств — 10 лет.

Гарантийный срок эксплуатации 2 года.

На сайте ООО «ЕВРОПАН» вы можете выбрать и купить качественные шнуры ШВВП, ШВВПнг, ШВВПнгд собственного производства. Также на сайте вы можете ознакомиться с другой кабельно-проводниковой продукцией различного назначения.А наши менеджеры помогут разобраться в разнообразии продукции и подобрать проводник необходимого сечения с учетом потребностей, условий прокладки и мощности нагрузки.

Подробнее

Тендер правительства Казахстана на провод ШВВП, кнопки включения и выключения, редуктор воды

??? ???????????? ????????? ???????? ПРАВИТЕЛЬСТВО ГОРОДА КОСТАНАЙСКОЙ ОБЛАСТИ объявило тендер на поставку провода ШВВП, кнопок включения и выключения, редуктора воды. Месторасположение проекта — Казахстан, и тендер закрывается 17 января 2019 года. Номер тендерного объявления — 2993169-1, а ссылочный номер ТОТ — 131. Претенденты могут получить дополнительную информацию о тендере и могут запросить полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Казахстан

Резюме: Провод ШВВП, кнопки включения и выключения, редуктор

Срок сдачи: 17 января 2019 г.

Реквизиты покупателя

Покупатель: ??? ???????????? ????????? ???????? ПРАВИТЕЛЬСТВО ГОРОДА КОСТАНАЙСКОЙ ОБЛАСТИ
Юр.адрес организатора: 3000, 110000, Казахстан,?. Костанай, ул. Майя, э. 151, ??.
Казахстан

Прочая информация

ТОТ Ссылка: 131

Номер документа. №: 2993169-1

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

Тендер Приглашаем на Проволока ШВВП, кнопки включения и выключения, редуктор воды.
Сумма покупки: 44 520.00
Цена за единицу, тг. : 18 000.00
Сумма, тг. : 36 000.00
ENS TRU: 222312.900.000014

Старт для приложений: 2019-01-10 15:15:00
Крайний срок подачи заявок: 2019-01-17 15:15:00

Дополнительные документы

Нет дополнительных документов ..!

Связь между доменами, индуцированными нуклеотидами

, в митохондриальной протеинкиназе в JSTOR

Абстрактный

Митохондриальные протеинкиназы (mPK) представляют собой молекулярные переключатели, которые подавляют окисление α-кетокислот с разветвленной цепью и пирувата. Повышенные уровни этих метаболитов связаны с болезненными состояниями, такими как инсулинорезистентный диабет типа II, кетоацидурия с разветвленной цепью и первичный лактоацидоз. Мы сообщаем о трехмерной структуре члена семейства mPK, крысиной киназы α-кетокислоты дегидрогеназы (BCK) с разветвленной цепью. BCK имеет характерный нуклеотид-связывающий домен и домен с четырьмя спиралями. Эти два домена напоминают модули протеин-гистидинкиназ (PHK), которые участвуют в двухкомпонентных системах передачи сигналов.В отличие от PHK, BCK димеризуется за счет прямого взаимодействия двух противоположных нуклеотид-связывающих доменов. Связывание нуклеотидов с BCK однозначно опосредуется как калием, так и магнием. Связывание АТФ вызывает переходы беспорядок-порядок в области петли на сайте связывания нуклеотидов. Эти структурные изменения приводят к формированию четверной ароматической стопки на границе раздела между нуклеотид-связывающим доменом и доменом четырехспирального пучка, где они вызывают движение верхней части двух спиралей. Фосфоперенос вызывает дальнейшее упорядочение области петли, эффективно улавливая продукт реакции АДФ, что объясняет ингибирование продукта в мПК. Структура BCK является прототипом для всех mPK и обеспечивает основу для дизайна ингибиторов с использованием структуры для этого семейства киназ.

Информация о журнале

PNAS — это самый цитируемый в мире междисциплинарный научный сериал. Он публикует высокоэффективные исследовательские отчеты, комментарии, мнения, обзоры и т. Д. доклады коллоквиума и акции Академии.В соответствии с руководящими принципы, установленные Джорджем Эллери Хейлом в 1914 году, PNAS издает краткие первые объявления членов Академии и иностранных партнеров подробнее важный вклад в исследования и работу, которая, по мнению Участника, иметь особое значение.

Информация об издателе

Национальная академия наук (НАН) — это частная некоммерческая организация ведущих исследователей страны. НАН признает и продвигает выдающуюся науку путем избрания в члены; публикация в своем журнале PNAS; и его награды, программы и специальные мероприятия.Через Национальные академии наук, инженерии и медицины NAS предоставляет объективные, научно обоснованные советы по важнейшим вопросам, затрагивающим нацию.

SEC.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec. gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации свяжитесь с opendata @ sec.губ.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.5dfd733e.1634242381.284d0a93

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

Какой кабель нужен для деревянного дома.Технология траншейного кабеля. Параллельный кабельный органайзер

Замена или прокладка новой проводки в квартире или частном доме — занятие очень и очень трудоемкое. Поскольку было решено модернизировать электрическую сеть, нам придется столкнуться с такой работой, как прокладка кабеля. В зависимости от места расположения проводки, условий помещения и индивидуальных предпочтений производить ее нужно разными способами. Какие способы укладки описаны в этой статье.

Прокладка кабеля в гофре — один из наиболее распространенных способов.

Гофра используется для укладки кабеля на пол, стену или потолок.При этом проводка может быть как скрытой, так и открытой.

Гофра — это гофрированная труба из поливинилхлорида или металла. Внутри проложена металлическая проволока, с помощью которой можно протянуть кабель в трубу. В последнее время гофру из поливинилхлорида все чаще используют для прокладки электрических кабелей и проводов внутри помещений. Это связано с тем, что их вес и цена немного меньше металлических.

Гофрированные трубы могут применяться в жилых, технических, административных и производственных помещениях.Материал гофры служит дополнительным изолятором для кабеля и обладает способностью самозатухать, что значительно снижает вероятность самовозгорания из-за короткого замыкания.

Гофра подходит для разных типов кабеля разного диаметра, так как выпускается в нескольких вариантах сечений: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм. Через него можно протянуть, как силовые кабели, так и связанные с информационными сетями.

Важно! Гофру ПВХ можно использовать только для прокладки кабеля внутри помещений. Материал, из которого он изготовлен, чувствителен к ультрафиолетовому солнечному излучению, перепадам температур и повышенной влажности. Хотя для прокладки на открытых пространствах есть отдельный класс гофры.

Работы по кабелю в гофре удобнее производить вдвоем. Для начала нужно вытянуть из трубы кусок проволоки. Затем проделайте отверстие в обмотке кабеля и проденьте через него провод, аккуратно скрутите.Желательно выровнять гофрированную трубу, один человек должен держать гофру за дальний конец, а второй тянуть кабель, вытаскивая стальную проволоку из гофры. Когда кабель полностью натянут, мы плотно соединяем его гофрированной лентой, чтобы конструкция не двигалась.

Гофру удобно крепить к стене с помощью зажимов — скоб, диаметр которых можно подбирать под сечение трубы. Этот метод часто используется для прокладки кабелей в подвесных потолках и перегородках из гипсокартона.Если вы укладываете гофру на пол под бетонную стяжку, нужно покупать специальную — армированную, способную выдерживать нагрузки.

Прокладка кабеля в траншее удобна и практична, но не всегда возможна

На дачных участках и в загородных домах протяжка силового кабеля между зданиями и для наружного освещения возможна по воздуху и под землей. Воздушный режим целесообразен, если расстояние между объектами небольшое. Подземный способ подходит для прокладки кабеля на большие расстояния или оборудования наружного освещения.Этот способ более эстетичен, так как над головой нет висящих гирлянд, но имеет ряд ограничений:

  • Прокладка кабеля в траншее запрещена при высоком уровне грунтовых вод. Например, в заболоченных местах он может достигать 1 м и выше.
  • Почва содержит большое количество веществ, которые могут повредить или сломать оболочку кабеля.
  • Блуждающие токи в земле очень негативно влияют на электропроводку.
  • Структура почвы слишком подвижна.
  • В местах, где слишком часто будет происходить пробой заземления, также нежелательно прокладывать кабель.

Если на вашем участке не выявлено противопоказаний, можно приступать к прокладке кабеля. Для начала нужно составить сюжет участка. Кабель должен располагаться не ближе 1 м от деревьев, объездных автостоянок, площадок для установки шенизатора и других мест повышенной нагрузки на грунт.

Дальнейшая последовательность действий по прокладке кабеля в траншее выглядит так:

1.Выкапываем траншею по ранее выполненной разметке. Минимально допустимая глубина — 0,7 м. Но для большего удобства лучше сделать 0,8 — 0,9 м.

2. Из траншеи удаляем всевозможные материалы и вещества, которые могут повредить оболочку кабеля: стекло, камни, железо, проволока и т. д.

3. На дно насыпают песок слоем 10 см.

4. Закупаем кабель:

  • Для малой мощности и сечения — кабель ВВГ;
  • Для средней и большой мощности — кабель АВББШв, армированный стальными оцинкованными лентами и не распространяющий горение.
  • Для средней и большой мощности — кабель Вббшв — медный бронированный кабель (дороже).

5. Проверяем и убеждаемся в отсутствии замыканий проводников между собой и с броней с помощью мегомметра.

Важно! Обязательно снимите заряд с кабеля после проверки мегомметром. Для этого соединяем жилы и броню между собой и замыкаем все это на землю. При этом мы принимаем меры предосторожности: стоим на резиновом коврике, в резиновых сапогах и перчатках, в присутствии партнера.

6. Защитите кабель. Для этого можно использовать разные материалы: гофрированные пластиковые трубы, металлическую гофру или металлические двустенные трубы. Выбор зависит от бюджета и предпочтений. Протяните кабель через защитный материал. Если вы решили использовать гофру из ПВХ, мы дополнительно защищаем корпуса с точками контакта с крупными твердыми предметами и другими предметами, которые могут повредить кабель. Корпус можно сделать из асбоцементной трубы, распилив ее пополам и одев обе половинки.

7. Уложите кабель на дно траншеи. Делаем это не по тугой, а волнами, чтобы трос лежал свободно.

Важно! Желательно составить план — схему расположения кабеля на участке, чтобы в дальнейшем не повредить его.

8. Засыпаем песком — 10 см.

9. Верхний грунт — 15 см. Слегка утрамбовывать.

10. Оберните сигнальную ленту поверх кабеля.

11. Засыпаем полностью, сделав небольшую горку.Снова проверьте наличие короткого замыкания. Если все в порядке, можно пользоваться.

Когда нужны трубы


Прокладка кабеля в трубе показана с высоким уровнем пожарной опасности, влажности и перепада температур

Трубы при прокладке электропроводки используются в помещениях с повышенным уровнем влажности и резкой температурой уронить. Например, в бане, подвале, неотапливаемых постройках. Также показаниями к применению стальных труб могут служить помещения повышенной пожарной опасности.Например, если дом полностью деревянный.

Кроме жилых помещений, данный способ прокладки кабеля применяется в производственных помещениях, производственных цехах и других зданиях, где присутствуют высокие механические нагрузки, агрессивные химические вещества, пары и газы, а также высокая вероятность попадания пыли и взрывоопасных веществ в проводку. .

Пластиковые кабели, асбестоцементные, стальные и другие трубы используются для прокладки кабеля вне помещений для защиты проводки от воздействия агрессивных почв, блуждающих токов и механических повреждений.

В жилых помещениях прокладка кабеля в трубе производится как скрытым, так и открытым способом. Если установка планируется в штробе, трубу монтируют прямо в подстилку в стене или полу, а затем оштукатуривают. При прокладке открытым способом трубы крепят к стенам скобами или хомутами.

Важно! В вертикально проложенных трубах протягивание кабеля необходимо производить снизу вверх.

Для соединения труб между собой можно использовать сварку, муфты и манжеты без уплотнения, если в помещении сухо.А можно использовать муфты на резьбе. В местах поворота желательно использовать колено на нити. При этом, чтобы не повредить кабель при протяжке на острой кромке трубы, в таких местах прокладывают пластиковые втулки.

Важно! Чтобы конденсат не скапливался на поверхности труб, а скатывался с них, трубы монтируют с небольшим уклоном.

Прокладка кабеля в лотках производится в технических помещениях и межэтажных перелетах.

Данный способ прокладки силового кабеля применяется в электрических помещениях, в технических этажах зданий, подвалах, бюветах, компрессорных, в проходах за щитами и других технических помещениях.

Прокладка силового кабеля в лотках открытого типа имеет ряд преимуществ по сравнению с прокладкой в ​​трубах:

  • Лотки намного дешевле.
  • Всегда можно проверить исправность кабеля, так как крышка лотка легко снимается. Вы можете заменить участок или добавить другой кабель.
  • Кабель не протягивается, а прокладывается механически, что позволяет избежать нежелательного истирания оболочки кабеля.

Подносы устанавливаются на высоте не менее 2 м от уровня пола. Устанавливается на кронштейнах и вешалках. Соединения производятся резьбовыми элементами.

Кабельные каналы практичные


Прокладка кабеля в кабельном канале — наиболее эстетичный вариант. открытая проводка

Бывают ситуации, когда отделка комнаты уже сделана, и вдруг возникает необходимость сделать кабельную разводку по квартире.Или, например, дом полностью деревянный, как в этом случае проложить кабель? Хороший выход — проложить кабель в кабельном канале. Второе его название — электрическая коробка. Этот способ считается открытым.

Чаще всего кабель — канал выполнен в белом цвете, но если поставить цель, можно встретить разные оттенки дерева. Таким образом, ящик практически не будет визуально выделяться на деревянной стене. Используемый материал — пластик, сталь или алюминий.

Монтаж кабеля сводится к таким работам:

  • Снимаем крышку с коробки.Прикрепите его к стене на дюбель. Если стены слишком грубые, сделать это будет непросто.
  • Прокладываем кабель. В коробке не фиксируется.

Важно! Кабельный канал укладывается отрезками по 2 м. Если общая длина проводки велика, вы можете установить временные крепления в виде накладок, чтобы временно фиксировать кабель через определенные промежутки времени.

  • После того, как весь кабель проложен, снимаем временные и надеваем на коробку стационарные крышки.


Плинтус с кабелем — каналом — удобный вариант для прокладки кабельного интернета, телефонии и др.

Таким же образом кабель укладывается в цоколь с кабельным каналом.Через него можно протянуть провода телефонии, интернета, компьютерные и антенные кабели.


Прокладка кабеля в канализации городских джунглей — залог ее безопасности

Кабельная канализация состоит из люков, труб и устройств для прокладки. Для прокладки кабеля в существующей канализации или для создания новой организации нанимается специальная организация, и получаются необходимые разрешительные документы.

Этот способ считается наиболее надежным в условиях города.Это гарантирует, что кабель не будет поврежден земляными работами и будет защищен от негативных внешних воздействий. Для подземной прокладки необходимо использовать специальный кабель.

Видеогид домашних электриков

Каждый из вышеперечисленных способов прокладки кабеля хорош на своей стадии прокладки в определенных пусковых условиях. Помните, прежде чем выбрать тот или иной метод и начать прокладку кабеля, стоит проконсультироваться со специалистом. Возможно, он порекомендует конкретный тип кабеля, который подходит к вашей ситуации, или предложит совершенно другой способ прокладки.

Подземные кабельные наконечники. Как проложить кабель в земле? Правильно и безопасно проложите провод вокруг участка. (10+)

Как проложить кабель под землей?

Материал является пояснением и дополнением к статье:
Спросите у электрика на сайте
Здесь вы можете спросить меня о проводке, электрике и прочих тонкостях электромонтажа.

Вопрос:

Я хотел проложить провод на участке под землей.Думал купить броневую гильзу, воткнуть в эту гильзу проволоку и закопать. В маркете мне сказали, что лучше взять пластик. Пластиковая втулка должна защищать кабель от воды. Стоит ли мне последовать этому совету?

Ответ:

Все современные типы кабелей и проводов обладают необходимой водостойкостью для прокладки в земле. Даже обычные монтажные серии проводов (ПБПП / ПУНП, ПВА, ШВВП) легко прокладываются под землей или в воде. Я сам делал это неоднократно.Проблем не было. Силовые кабели ВВГ (особенно ВВГз), КГ — даже лучше подходят для этих целей. Все эти провода не требуют дополнительной гидроизоляции. Более того, пластиковая втулка не обеспечивает такой изоляции. Даже если он уложен без стыков, цельным куском, концы вынуты из земли, он все равно со временем потрескается и начнет пропускать воду. И этого достаточно, чтобы вода начала проникать, постепенно она заполнит весь рукав.

При прокладке кабеля в земле возникает еще одна проблема, не связанная с водой.Необходимо защитить провод от механических повреждений. Винил любит есть мышей и кротов, корни растений часто прорастают через кабель, и вы можете попасть в кабель с помощью лопаты или другого инструмента при земляных и сельскохозяйственных работах. Обычно для защиты используется металлическая броневая втулка. Итак, изначально вы планировали все сделать правильно. Так сделай это. Продавцы на рынке хотят продать свой товар, они редко разбираются в предметной области.

Также существует специальный бронированный кабель для подземной прокладки — ВББШ.В этот кабель уже встроена стальная муфта. Ставится без дополнительной защиты.

Несколько дополнительных советов. Прежде всего, обязательно начертите и сохраните точную схему масштабирования прокладки кабеля на участке. Он понадобится вам, если вы будете проводить строительные работы, или вам нужно будет снять и заменить кабель. Во-вторых, лучше всего проводить проводку в специально оборудованном канале, который можно открыть сверху и получить доступ к коммуникациям. В-третьих, , проложить под землей только сплошной кабель, подключений не делать.В крайнем случае кабель можно защитить от влаги для подключения, но делать это нужно только в ремонтных целях, когда провод поврежден и другого выхода нет. Изначально нужно поставить одну деталь. Четвертый , продумайте маршрут прокладки, чтобы коммуникации не мешали вашему дальнейшему строительству. Лучше всего прокладывать провод под дорожками или возле них. Коммуникации лучше сделать немного длиннее, чем держать их под пашней или будущим строением.

К сожалению, статьи периодически содержат ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задайте вопрос. Обсуждение статьи.

Другие статьи

Освещение домашней сети своими руками. Схемы электропроводки. Транспорт …
Все, что нужно знать электрику-самоучке.Руководство. Особенности бытового освещения …

Недорогой дренажный участок своими руками. Отзыв …
Обустройство дренажа на участке своими руками. Отзыв …

Почему бьется подача воды? Что делать? …
Почему можно бить электричеством от водопровода, водопроводных кранов? Причины электр …

Грядки приподнятые, высокие, клумбы. Сделай сам Сделай ….
Самодельная приподнятая клумба или высокая грядка на даче своими руками….

Выбор места для колодца или колодца. Защита летнего водоснабжения зимой . ..
Водоснабжение дома из открытого или искусственного водоема (бассейна, водоема) …

Вязание. Вечерние огни. Рисунки. Узоры …
Как вязать следующие узоры: Вечерние огоньки. подробные инструкции с пояснениями …

Почему скрипит деревянный пол …
Мой практический опыт борьбы со скрипом пола. А также советы стариков.Как нам …

Вязание. Из одной петли вяжем три петли. Рисунки. Узоры узоров, о …
Как связать три петли из одной петли. Примеры рисунков с такими петлями …

Заменить старую или проложить новую проводку в квартирах и частных домах — задача сложная и трудоемкая. Однако, если вы решили модернизировать электрическую сеть в своем доме, вам придется столкнуться с работой по прокладке кабелей. Рассмотрим самые распространенные и популярные способы монтажа и разводки электропроводки в жилых и нежилых помещениях.Особенности выбора материалов и способов прокладки кабеля.

Особенности монтажа электропроводов

Для выполнения этой работы используются различные методы, на выбор которых влияют следующие факторы:

  1. Расположение электроустановки.
  2. Условия эксплуатации помещения.
  3. Индивидуальные предпочтения хозяина комнаты.

Прокладка электропроводки в гофрированных трубах

Для прокладки электрического кабеля по полу, стенам и потолку желательно использовать гофру.Такая разводка скрытая и открытая.

Гофра — это гофрированная труба, для изготовления которой используется металл или поливинилхлорид. Внутри этой трубы есть металлическая проволока, которая помогает втягивать кабель в трубу.

Сегодня использование поливинилхлоридных гофр для прокладки электрических кабелей и других проводов внутри зданий становится все более популярным. И это неудивительно, ведь пластиковые трубы по сравнению с металлическими меньше весят и имеют меньшую стоимость.

Жилые, технические, административные и производственные помещения отлично подходят для использования гофрированных труб.Материал, из которого сделана гофра, действует как дополнительный изолятор электрического кабеля. Кроме того, он обладает способностью самозатухать — это предотвращает самовозгорание, которое может быть вызвано коротким замыканием.

Для разводки используется гофра. разные типы кабелей с разным диаметром, потому что в производстве есть несколько вариаций с разным сечением: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Подходит для протяжки силовых электрических кабелей, а также кабелей, принадлежащих к информационным сетям.

Гофрированная труба ПВХ может использоваться исключительно для прокладки кабелей внутри помещений, так как материал ее изготовления очень чувствителен к ультрафиолетовому излучению, не любит перепадов температуры и повышенной влажности.

Однако есть класс гофры, который применяется для укладки на открытом пространстве.

Прокладку кабеля в гофре производят два человека, так как одному человеку неудобно это делать. Сначала из гофрированной трубы протянули кусок проволоки. После этого в обмотке кабеля проделывается отверстие, в которое этот провод продевается и аккуратно скручивается.

Гофрированная труба выровнена, поэтому одному человеку удобно держать гофру за один конец, а другому в это время тянуть кабель и вытаскивать стальную проволоку из гофрированной трубы. После окончательного натяжения кабеля он соединяется с гофрой изолентой, чтобы зафиксировать конструкцию.

Гофрированная труба крепится к стенам помещения с помощью зажимов-зажимов, которые имеют разный диаметр, поэтому их легко подобрать по диаметру трубы.Таким способом часто прокладывают кабель в подвесном потолке или перегородках из гипсокартона. При укладке гофрированной трубы на пол под готовую стяжку из бетона необходимо приобретать специальную гофру — армированную, способную выдерживать большие нагрузки.

Прокладка электрического кабеля в траншее

Воздушный и подземный способы прокладки силовых кабелей между зданиями и кабелей, обеспечивающих наружное освещение дачных участков и загородных домов.

Воздушный способ укладки целесообразен в тех случаях, когда между предметами небольшое расстояние.

Подземная прокладка кабеля больше подходит для больших расстояний или при оборудовании систем наружного освещения. Подземный метод более эстетичен, так как при этом гирлянды из проводов не нависают над головами людей. Однако этот метод имеет следующие ограничения:

Не прокладывайте электрический кабель в траншеях при высоком уровне грунтовых вод. Если это болотистая местность, уровень грунтовых вод достигает одного метра и более.

Запрещается прокладывать кабель в траншее при наличии большого количества веществ в почве, которые могут повредить или сломать его оболочку.

Доказано отрицательное влияние на электрические провода паразитных токов, которые иногда встречаются в почвах.

Не прокладывайте электрический кабель в слишком подвижных почвах.

При отсутствии противопоказаний к прокладке кабеля в траншее приступить к следующим работам. Первоначально на своем земельном участке проводят тщательную разметку.Необходимо, чтобы кабель располагался на расстоянии не менее 1 метра от деревьев, не проходил под автостоянками, площадкой, на которую подъезжает ассенизационная машина, а также под территорией с повышенными нагрузками на грунт.

После разметки производятся следующие действия по прокладке электрического кабеля в траншее:

  1. Траншея выкапывается по ранее сделанной разметке. При этом минимально допустимая глубина траншеи составит 0,7 метра.Однако оптимальная глубина — 0,8-0,9 метра.
  2. Вырытая траншея освобождена от всевозможных материалов и веществ, которые могут оказать вредное воздействие на оболочку кабеля: от стекла, камней, железных предметов, проволоки и других.
  3. Дно траншеи засыпано песком, слой которого составляет примерно 10 см.
  4. Проверить отсутствие коротких замыканий в проводниках — между ними и броней. Для этого используется мегомметр.
  5. Проводятся работы по защите кабеля.Для этого можно использовать разные материалы: гофрированные пластиковые трубы, металлические гофрированные трубы или металлические двустенные трубы. На выбор защиты влияет размер бюджета и предпочтения домовладельца. Протяните кабель через выбранный защитный материал. При использовании гофры из поливинилхлорида необходима дополнительная защита футляров мест, в которых кабель соприкасается с крупными и твердыми предметами, а также предметами, которые могут его повредить. Корпуса изготавливаются следующим образом: асбестоцементная труба распиливается пополам, а затем половинки надеваются на кабель.
  6. Кабель проложен по дну траншеи. Лучше делать это, не натягивая кабель, а укладывая его волнообразно — рекомендуется свободное положение кабеля.
  7. Далее засыпаем кабель слоем песка на 10 см.
  8. На слой песка насыпают слой почвы в 15 см и немного утрамбовывают.
  9. Затем нужно наложить на кабель сигнальную ленту.
  10. После этого траншея полностью засыпается грунтом, делается небольшая горка.
  11. Кабель проверен на короткое замыкание.

Необходимо приобрести следующие электрические кабели:

Кабель ВВГ — с малыми емкостями и сечениями.

Кабель АВББШВ — применяется на среднюю и большую мощность. Он не распространяет горение и армирован — для бронирования используются стальные оцинкованные ленты. Этот бронированный медный кабель стоит дорого.

После проверки электрического кабеля мегомметром необходимо сразу снять с него заряд.Это делается путем соединения сердечников и брони и замыкания всего этого в землю.

При выполнении этой работы обязательно соблюдайте меры предосторожности: используйте резиновый коврик, резиновые сапоги и перчатки. Не делайте эту работу в одиночку — делайте это с партнером. Если проверка прошла успешно, электрический кабель готов к работе.

Когда необходимо использовать трубоукладку для кабеля

Использование труб для прокладки электропроводки рекомендуется для помещений с повышенным уровнем влажности и резкими перепадами температур.Это касается помещений бань, подвалов и неотапливаемых построек. Еще одним показателем использования стальных труб является высокая пожароопасность помещения — примером можно считать полностью деревянный дом.

Таким образом, электрический кабель проложен в:

  1. Жилые помещения;
  2. Производственные помещения;
  3. Производственные цеха;
  4. Прочие здания и помещения, в которых имеется наличие высоких механических нагрузок, агрессивных химикатов, паров и газов, а также в случаях, когда пыль или взрывоопасные вещества могут попасть на проводку.


Особенности монтажа и прокладки электрических кабелей.

Для прокладки кабеля вне зданий чаще всего используют пластиковые, асбестоцементные, стальные и другие трубы, защищающие электропроводку от механических повреждений, а также не допускающие воздействия агрессивных почв, являющихся блуждающими токами. .

Если кабель проложен в трубе в жилом районе, используется один из двух способов:

  1. Скрытый. Планируя прокладку в водостоке, труба монтируется прямо в стены в стене или полу, после чего это место оштукатуривается.
  2. Открыть. Этот метод заключается в креплении труб к стенам, для чего используются кронштейны или хомуты.

Протягивание электрического кабеля в вертикально проложенных трубах осуществляется снизу вверх.

Для соединения труб используется сварка, возможно соединение с помощью гильз и манжет без уплотнения в сухих помещениях. Используется для соединения труб и специальных муфт на резьбе. Поворотные точки крепятся с помощью локтей на резьбе.Чтобы не повредить кабель при протягивании его за острые края труб, эти места прокладывают пластиковыми втулками.

Во избежание скопления конденсата на трубах, и чтобы конденсат скапливался с их поверхности, необходимо монтировать их с небольшим уклоном.

Как прокладывать электрический кабель в лотках

Использование этого метода прокладки силовых кабелей целесообразно в случаях, когда это:

  1. Электротехническая;
  2. Технический этаж зданий;
  3. Подвал;
  4. Насосная станция;
  5. Компрессорная станция;
  6. Проход между щитами;
  7. Или другое техническое помещение.

Силовой кабель, проложенный в лотках открытого типа, имеет следующие преимущества перед прокладкой кабеля в трубах:

  1. Стоимость лотков меньше стоимости труб.
  2. Проверить исправность кабеля несложно, так как крышки с лотков легко снимаются.
  3. Простая замена участков или при необходимости добавление кабеля.
  4. Кабель не нужно тянуть — он прокладывается механически — это позволяет избежать нежелательного истирания его оболочки.

Насколько практичны электрические кабельные каналы?

Иногда вы можете столкнуться с ситуацией, когда комната полностью закончена, но внезапно возникает потребность в кабеле для комнаты . Или построили полностью деревянный дом, в котором нужно выполнить электропроводку . В обоих случаях можно найти хороший выход: прокладка кабеля в кабельный канал — это открытый способ прокладки. Кабельный канал представляет собой коробку электрическую.

Самый эстетичный вариант открытой проводки — прокладка кабеля в кабельный канал.

Нередко кабельные каналы выполняются в белом цвете, но при желании можно найти и другие цвета, имитирующие дерево. Так ящик станет визуально незаметен на деревянных стенах. Ящик может быть изготовлен из пластика, стали или алюминия.

При прокладке электрического кабеля в кабельный канал необходимо выполнить следующие работы:

  1. Снимите крышку с коробки и прикрепите ее к стене с помощью дюбелей. Эта работа будет сложной, если стена будет очень неровной.
  2. Проложите кабель. В коробке фиксировать кабель не нужно.
  3. После прокладки кабеля производится временное снятие и установка стационарных крышек на коробке.

Кабельный канал укладывается отрезками по два метра. При большой длине проводки для того, чтобы временно закрепить кабель, через определенные промежутки времени устанавливаются временные крепления, в роли которых выступают отрезки крышки.

Таким же образом кабель укладывается в цоколь с предусмотренным кабельным каналом. Через такой плинтус протягиваются кабели стационарных телефонов, интернета, компьютера и телевизионной антенны.

Как проложить кабель в канализации?

Состав кабельной канализации:

  1. Смотровые колодцы;
  2. Трубы;
  3. Устройства для установки.

Прокладывая кабель в канализацию городских джунглей, вы получаете гарантию его сохранности. Кабель прокладывают в существующую канализацию или создают сотрудники специальной организации, которые предварительно должны получить необходимое разрешение.

Прокладка кабеля в канализации — самый надежный способ в городах, так как он гарантирует, что кабель не будет поврежден рабочими при земляных работах, а кабель надежно защищен от негативных внешних воздействий. Для этого рекомендуем использовать специальный кабель для прокладки под землей.

Все способы прокладки электрического кабеля, описанные выше, подходят на определенных этапах монтажа и пусковых условиях. Необходимо только помнить, что перед тем, как выбрать тот или иной способ и приступить к прокладке кабеля, лучше проконсультироваться со специалистами, которые могут порекомендовать конкретные подходящие для вас типы кабеля или подсказать наиболее приемлемые способы прокладки.

Энергетики рассматривают: подготовку проекта производства работ по ПУОС. Хотя шестое издание сильно обрезано седьмым, сегодня мы просматриваем старое, освежаем память. ПУЭ вызывают глубокое уважение мастеров, правила прописывают банальную истину. Большая часть текста (если не весь) согласовывается с соответствующими государственными органами. Кабель прокладывается в траншее организацией, способной предоставить квалифицированный персонал, имеющий лицензию.

Правильно прокладываем кабель

Настоятельно рекомендуем изучить ПУЭ 6, придумав, как правильно проложить силовой кабель в траншее. Документ лишен законодательной поддержки (хотя согласование проводилось, давность заросла растушевкой), многие организации сегодня руководствуются выверенными линиями. Чтение документа осложняется сложной структурой. Ключевые примечания, которые необходимо знать новичку, чтобы не запутаться:

  1. Под защищенными и незащищенными кабелями понимается единое определение раскрывающих стандартов. Отдельный ГОСТ оформлен на CIP. Бумажные изделия называются защищенными. Это означает, что монтаж самонесущих изолированных проводов выполняется согласно установленным ПУЭ для защищаемых кабелей.
  2. Должностная инструкция с ЛЭП начинается с раздела (отброшен OuE 7 новой редакции), даны ссылки на другие части правил
  3. Разбор начинают общие положения по возрастанию напряжения. Не совсем. Например, для всех строк указаны конкретные положения, ниже приведены полные правила с оговорками.В разделе на напряжение до 220 кВ обсуждается прокладка других кабелей в землю. Нарушение хронологического порядка запутает новичка, нужно внимательно прочитать раздел 2, выбрать линию, которая относится к существующей линии (у большинства жителей 220 или 380 вольт, до 1 кВ). Россия ввела 230 вольт после утверждения текста ОЭС 6. Дословно цитируется обзор портала ВашТехник.

Кабельная траншея

Прочитав EIR 6, скажем следующее относительно прокладки кабеля в траншее…

Глубина

Кабели проложены на глубину 0,7 метра, что справедливо демонстрирует видео YouTube. Параллельно глушит ноль: дистанция устанавливается для кабелей до 35 кВ. Далее глубина увеличивается до метра. Но не только относительно почвы, но и метки планирования. Насколько мы понимаем — некий знак, оставленный геодезистами на плане, перенесенный на местность. Почва неровная, надо найти некий средний уровень. Глубина достигает 1,5 метра, начиная с 110 кВ.YouTube ролики оценивают, вносят немного критики.

Под пахотным кабелем прокладывают кабель 6-10 кВ глубже — заглубляют на 1 метр. Есть и другие исключения из правил.

Кабельная яма

Яма вырыта с небольшим уклоном стен наружу. Не так важна ширина, как выполнение требований к табулятору. Вместе проложить не более шести кабелей напряжением до 35 кВ. Под оставшимся роем еще одна траншея и так далее. Расстояние между группами превышает 0.5 метров.

Траншея явно вырыта на 10 сантиметров глубже. По правилам под кабель насыпают дренажный песок, утрамбовывают. Особой техники нет — мастера используют собственные ноги. Выбранный способ определяется фронтом работы.

Траншею для прокладки кабеля оборудуют не ближе 0,6 метра от фундамента здания, любого другого подземного инженерного сооружения. Любопытно, что про отмостку (дорожку по периметру дома) ни слова не сказано.Нормируемое расстояние до стволов деревьев — не менее двух метров. Косвенно указывает: участок трассы зеленой насаждения лишен (на самом деле производственные линии обозначены специально, каждый видел знаки: осторожно, кабель!). Древесина вырвана с корнем. Это расстояние сокращается при укладке на территории парков, лесополос (согласовывают проект).

Стальной язычок кабеля

Дополнительное определение происхождения кабеля. Те, у кого есть стальная броня, засыпаются расчищенными (без грунтовых обломков). На 25 см выше изоляционного материала кабельного стека ленточным материалом, на котором написано: проходит высоковольтная линия.OLC категорически не согласен с представлениями некоторых практиков, которые этим ограничиваются.

По нормам необходимо защитить кабели сверху, используя специальные керамические (для линий выше 35 кВ — железобетонные) плиты, кирпич (для линий выше 35 кВ недопустимо) из того же материала толщиной не менее 5 см. Обычный превышает указанные габариты. Кирпич кладут поперек линии, кафель — по инструкции производителя. Вертикальное расстояние до кабеля 15 см.Для опоры по бокам по линии выкладывают два ряда кирпичей (по одному слева направо), сверху кладут крест.

Обратите внимание, что провод над землей должен быть чистым. Бригадиры, пытаясь найти землю, присыпают песком. Поверх кирпичей еще есть лента, предупреждающая о родинках, специальные пластины содержат одну на поверхности. Требуется дополнительная сигнализация. Теоретически прокладывается сигнальная лента для прокладки кабеля в траншее.

Прокладка бронированного кабеля

Бронированный кабель, согласно написанному, укладывается в землю, другие марки нуждаются в защите.Можно использовать гофру (для силовых линий черные, красные, соединенные — синие), трубы ПНД. Первый применяется в большинстве случаев при проезде дорог, когда проводится горизонтальное бурение, чаще применяется полиэтилен. Значительно снижает трение, упрощает процесс прокладки кабеля.


Защитная гофра

Кирпичная защита

При прокладке на глубину 1–1,2 метра допускается обходиться без защиты пластинами сетей ниже 20 кВ (в том числе 220/380 В).Допускается укладка кирпича вдоль, если кабель один, ширина траншеи не превышает 25 см. Это поможет примерно в два раза сэкономить стоимость материала. Запрещается использование силикатного, пустотелого кирпича. Кабели с напряжением ниже 1 кВ могут быть лишены защиты.

Одно исключение, которое можно использовать для сохранения. Маршрут образован 5 кабелями до 20 кВ (энергонезависимые потребители I категории). По правилам нужно беречь плиты, кирпичи. И тут умные головы придумали делить на три траншеи (оставляя нужные полметра), куда прокладывают кабель по схеме 2х2х1.Исключением является прокладка кабеля в траншее согласно нормам правил электромонтажа. Можно ограничить прокладку предупредительной ленты. Кирпич, плиты — чистая экономия. Увеличивает объем земляных работ? В CPD для прокладки кабеля в траншее мы рассмотрим использование техники, при которой остается широкий кабель (более полутора метров). Отшлифуйте дно, проложите кабели согласно схеме, насыпьте чистую землю, проложите предупреждающую полосу.

Ленты сигнальные

Технологическая карта работ исключает использование лент сигнальных в зоне пересечения кабелей с инженерными коммуникациями (водопровод, канализация) по 2 метра в каждую сторону, над муфтами.Аналогичные требования, только с увеличением расстояния до 5 метров, существуют для подходов к распределительным щитам и подстанциям. Лента сигнальная укладывается с запасом не менее 5 см по бокам от осей кабеля, прилегающие ленты (при наличии широкой трассы) накладываются на 5 см внахлест.

Лента с предупреждением о высоком напряжении

Траншейная техника

Существуют ограничения по горизонтальному расстоянию между линиями: 10 см — ниже 10 кВ; 25 см — 10-35 кВ; 50 см — между кабелями, эксплуатируемыми организациями, и выше 110 кВ.Однако вертикальное расстояние игнорируется (авторы не нашли). Некоторые организации умело используют пространство, объединяя пакеты в пары. Каждый кабель расположен вертикально. Позволяет значительно уменьшить ширину ниши, избегая использования кирпича, защищающего откосы. Упрощается рытье кабельной траншеи, снижаются финансовые затраты.

Параллельная прокладка кабеля

Допускается параллельная прокладка кабеля связи в траншее, ЛЭП, инженерные коммуникации.Расстояние до последней не менее одного метра (до газопроводов, теплопроводов — 2 метра). Расстояние между кабелями должно соответствовать указанному выше. Расстояние до инженерных коммуникаций можно сократить до 35 кВ вдвое, применив прокладку в защищенном варианте (внутри трубы ПНД), дальность действительно получается смешная — 25 см. Приведены некоторые другие исключения OLC.

Точки пересечения кабелей

В точках пересечения кабелей расстояние по вертикали составляет не менее 0,5 метра. Параллельное следование отключено! На перекрестке зазор можно уменьшить, применив бетонные плиты и трубы с запасом по одному метру в каждую сторону.Кабель связи проходит над линиями электропередач.

Расстояние до заземления

Расстояние до заземления высоковольтных линий нормируемое (обрыв под опорами): до 1 кВ — 1 метр; 1-35 кВ — 5 метров; выше 110 кВ — 10 метров.


Кабельная траншея

Практика прокладки кабеля

Расписал правила, теперь читатели, наверное, задаются вопросом, как эти приемы реализованы на практике. Глубину кабельной траншеи частники выдерживают примерно, инструментом будет лопата.На предприятиях используются тракторы, оснащенные бороной (фрезой), бульдозерами (удаление широкого слоя). Кабель — маленькая змейка, это световая волна. Это помогает компенсировать температурные изменения по сезонам. Попробуй сразу поставить большой срез:

  1. Вдоль колеи смонтирована система катков, повторяющая изгибы бульдозериста Криворукова.
  2. Под магистралью ведется горизонтальное бурение оврагов с выходом кабельного канала на другую сторону. Внутри проложены трубы ПНД.Некоторые типы кабеля можно бросить прямо на дно (сетчатый экран).
  3. Иногда используются бетонные блоки, выполняющие функции каналов.

Типичный проект показывает последовательность действий. Допустим, трос проложен в траншее внутри трубы, вытягивая трос лебедкой. Напряжение не превышает 30 Н / кв. Мм алюминия и 50 Н / кв. Мм меди. Берется срез чистого металла, плетеный участок отбрасывается. Оценивается длина тянущего лебедкой отрезка кабеля, рассчитываются силы трения, нагрузка по коэффициентам.Типовые примеры чисел:

  • Коэффициент трения при движении на катках — 0,2-0,3
  • При втягивании в бетонный ящик — 0,4-0,6.
  • При протаскивании внутрь трубы ПНД определяется методом (уменьшая соотношение, используйте смазку, масло, воду). Он колеблется от 0,1 до 0,25.

Нагрузка трех плетеных кабелей рассчитывается по соотношению, как при растяжении одного. Никто не может гарантировать, что длина элементов будет абсолютно одинаковой.На практике и добиться сложно. Радиус закругления одиночного кабеля должен быть больше 15 диаметров внешней изоляции. Для трехжильных — 12. Мало выучить типы траншей для прокладки кабеля, прочтите ПДК. Придется изучить множество норм, стандартов, правил, положений.

Прокладка связанных кабелей траншеей вдоль ОСП не запрещается. Но во вступительной части сказано: монтировать стропы в один рукав запрещено. В случае форс-мажора возможен одновременный выход из строя одной и другой линии (плавится дугой).Основная причина, по которой совместная прокладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как пользоваться документами. Полностью случаи жизни не дают советов. Примеры взяты из практики, проекты реализованы, введены в эксплуатацию. В законе не следует использовать слишком много лазеек. Вдруг измени!

Чем полупроводники отличаются от проводников и изоляторов. Что такое проводник и диэлектрик? Провода классифицируются по ряду характеристик и свойств

.

Что такое полупроводник и с чем его едят?

Полупроводник — материал, без которого невозможно представить современный мир техники и электроники. Полупроводники в определенных условиях проявляют свойства металлов и неметаллов. По удельному электрическому сопротивлению полупроводники занимают промежуточное положение между хорошими проводниками и диэлектриками. Полупроводник отличается от проводников сильной зависимостью удельной проводимости от наличия примесных элементов (примесных элементов) в кристаллической решетке и концентрации этих элементов, а также от температуры и воздействия различных видов излучения.
Основное свойство полупроводника — увеличение электропроводности при повышении температуры.
Полупроводники — это вещества с шириной запрещенной зоны порядка нескольких электрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным полупроводникам. Запрещенная зона — это ширина запрещенной зоны между дном зоны проводимости и вершиной валентной зоны, в которой нет разрешенных состояний для электрона.
Величина запрещенной зоны важна для генерации света в светодиодах и полупроводниковых лазерах и определяет энергию излучаемых фотонов.

Полупроводники включают множество химических элементов: кремний Si, германий Ge, мышьяк, селен, теллур Te и другие, а также все виды сплавов и химических соединений, например: йодид кремния, арсенид галлия, теллурит ртути и т. Д. ). Вообще, почти все неорганические вещества окружающего нас мира — полупроводники.Самым распространенным полупроводником в природе является кремний, который, по приблизительным оценкам, составляет почти 30% земной коры.

В зависимости от того, отдает ли атом примесного элемента электрон или захватывает его, атомы примеси называются донорными или акцепторными. Донорные и акцепторные свойства атома примесного элемента также зависят от того, какой атом кристаллической решетки он замещает, в какую кристаллографическую плоскость он встроен.
Как упоминалось выше, проводящие свойства полупроводников сильно зависят от температуры, и когда температура достигает абсолютного нуля (-273 ° C), полупроводники обладают свойствами диэлектриков.

По типу проводимости полупроводники делятся на n-тип и p-тип

Полупроводник N-типа

По типу проводимости полупроводники делятся на n-тип и p-тип.

Полупроводник n-типа имеет примесную природу и проводит электрический ток подобно металлам. Примесные элементы, которые добавляют в полупроводники для получения полупроводников n-типа, называются донорными элементами. Термин «n-тип» происходит от слова «отрицательный», что означает отрицательный заряд, переносимый свободным электроном.

Теория процесса переноса заряда описывается следующим образом:

В четырехвалентный кремний Si добавляется примесный элемент, пятивалентный мышьяк As. В процессе взаимодействия каждый атом мышьяка вступает в ковалентную связь с атомами кремния. Но остается пятый свободный атом мышьяка, которому нет места в насыщенных валентных связях, и он уходит на далекую электронную орбиту, где требуется меньше энергии для отрыва электрона от атома. Электрон отламывается и превращается в свободный, способный нести заряд.Таким образом, перенос заряда осуществляется электроном, а не дыркой, то есть этот тип полупроводника проводит электрический ток подобно металлам.
Также сурьма Sb улучшает свойства одного из важнейших полупроводников — германия Ge.

Полупроводник P-типа

Полупроводник p-типа, помимо примесной основы, характеризуется проводимостью p-типа. Примеси, которые добавляются в этом случае, называются акцепторными примесями.
«P-тип» происходит от слова «положительный», что означает положительный заряд основных носителей.
Например, небольшое количество атомов In трехвалентного индия добавляется в полупроводник, четырехвалентный кремний Si. В нашем случае индий будет примесным элементом, атомы которого устанавливают ковалентную связь с тремя соседними атомами кремния. Но кремний остается одной свободной связью, а атом индия не имеет валентного электрона, поэтому он захватывает валентный электрон из ковалентной связи между соседними атомами кремния и становится отрицательно заряженным ионом, образуя так называемую дырку и, соответственно, дырочный переход.
Таким же образом Ndium придает германию дырочную проводимость.

Исследование свойств полупроводниковых элементов и материалов, изучение свойств контакта проводника и полупроводника, эксперименты в производстве полупроводниковых материалов, О.В. Лосев создал прототип современного светодиода в 1920-х годах.

Современная кабельная промышленность имеет широкий спектр различных проводов. И каждый вид провода предназначен для решения определенного круга задач.

Связавшись с электромонтажником на своем участке или в собственной квартире, вы очень скоро заметите, что используемые в установке кабели и провода в основном медные, реже — алюминиевые. При всем разнообразии других материалов просто нет. Кроме того, вы можете видеть, что структура жил у этих кабелей разная: жила может состоять из множества жил или быть сплошной. Структура жил влияет на гибкость кабеля, но никак не влияет на его проводимость.

Кажется, на этом спектр заканчивается. Но зачем тогда такое разнообразие брендов? ВВГ, НЙМ, СИП, ПВС, ШВВП — чем они отличаются друг от друга? В основном — изоляционные свойства.

В этой статье мы рассмотрим основные распространенные типы электрических проводов, остановимся на их характеристиках и выделим области их применения.

Для электрификации жилых домов используются разные, в основном медные, кабели, но в последнее время чаще всего можно встретить кабель ВВГ, в том числе его модифицированные варианты.

Маркировка кабеля

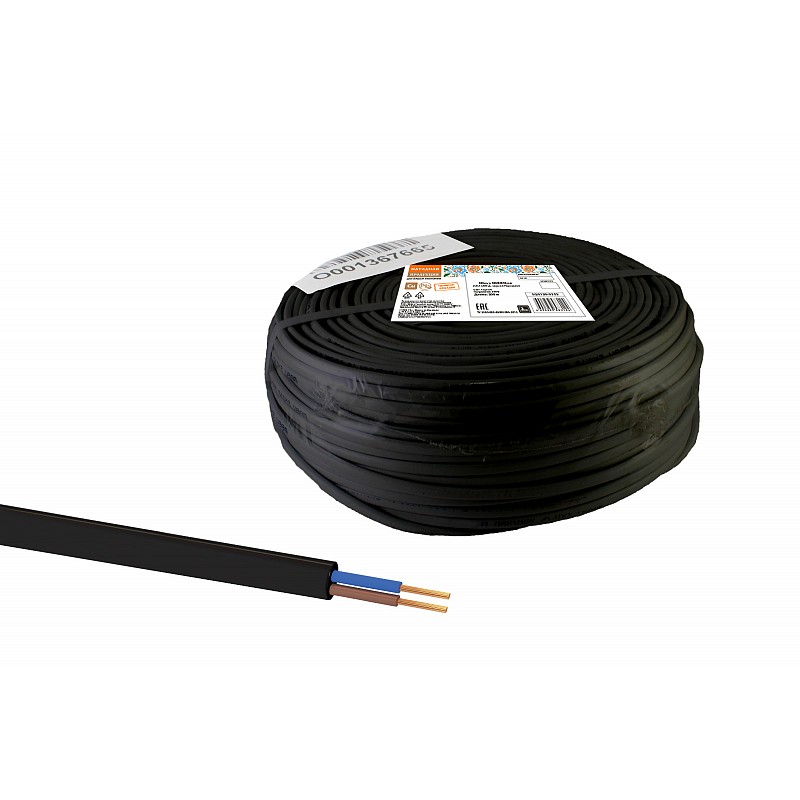

ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил — также из поливинилхлорида, гибкие жилы кабеля. Хотя гибкость кабеля ВВГ относительна, все-таки до сечения 25 кв. Мм. в том числе его жилы сплошные, а не многопроволочные.

Изоляция кабеля устойчива к агрессивным средам, в то же время она достаточно прочная и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Основное назначение этого кабеля — передача и распределение электроэнергии в сетях напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используется кабель ВВГ сечением до 6 кв. Мм, для электрификации частных домов — до 16 кв. Мм. При установке допускается изгиб минимум по радиусу 10 размеров проволоки по ширине. Кабель поставляется в бухтах по 100 метров.

Среди разновидностей кабеля ВВГ: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или с резиновой изоляцией также между отдельными жилами.

ВВГ — самый распространенный медный кабель для внутренней прокладки. Укладывается открыто, в ящики, закладывается в пазы. Утеплитель ВВГ обеспечивает ему долгий срок службы 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазных, так и однофазных сетей: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время белый ВВГ полностью перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ — желто-зеленый, для жилы N — синий или белый с синей полосой, а изоляция фазных жил чаще всего чисто белая.

Модификации кабеля ВВГ с маркировкой «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Также существует модификация ВВГ, отличающаяся способностью полностью сопротивляться открытому огню определенное время в минутах. Обозначается данная модификация латинскими буквами FR.

В быту кабеля, аналогичного по характеристикам кабелю ВВГ, но имеющего алюминиевые жилы — АВВГ, практически не встречается.Его непопулярность оправдана ограничением использования алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготовленный по международному стандарту DIN. Это про кабель NYM. От ВВГ отличается несколько улучшенными характеристиками, в частности, имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию стыков.

Одножильные медные жилы имеют изоляцию из ПВХ, внешняя оболочка также из ПВХ, не поддерживает горение, устойчивы к агрессивным средам.От одной до пяти жил сечением от 1,5 до 35 кв. Мм. расположен плотно внутри белой защитной оболочки. Между проводниками имеется резиновое уплотнение, не содержащее галогенов, для обеспечения термостойкости и прочности кабеля. Этот кабель применим в широком диапазоне температур от -40 ° C до + 70 ° C, влагостойкий. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

Кабель

NYM предназначен для прокладки силовых и осветительных сетей в промышленных и жилых зданиях с максимальным напряжением до 660 вольт (300/500/660).Кабель можно прокладывать как в помещении, так и на открытом воздухе с учетом, однако, того, что солнечный свет повреждает изоляцию кабеля, поэтому при прокладке на открытом воздухе его необходимо защищать от солнечных лучей, например, помещая в гофру.

При установке допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется бухтами от 50 метров.

В отличие от ВВГ, в кабеле NYM всегда только медные и только одножильные (одножильные) жилы. Для обычного монтажа он довольно удобен, так как имеет идеально круглое сечение, но по этой же причине его несколько неудобно укладывать в штукатурку или бетон, в остальном он похож на ВВГ.

Производство видеокабеля:

Как отличить качественный кабель при покупке:

СИП — самонесущий изолированный провод. Это означает, что самонесущий изолированный провод способен выдерживать воздействие значительных механических нагрузок. Если учесть, что изоляция СИП изготовлена ​​из сшитого полиэтилена, невосприимчивого к влаге и прямым солнечным лучам, то сфера ее использования становится очевидной: это уличный кабель для выполнения ЛЭП и.Он постепенно заменяет широко используемые ранее неизолированные алюминиевые провода A и AC.

СИП — алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение СИП — 16 кв. Мм., Максимальное — 150 кв. Мм. Маркировка этого провода не указывает напрямую количество жил — дается только номер позиции, в которой все данные зашифрованы.

Например, SIP-1 — это кабель из трех жил, одна из которых является нулевой несущей.СИП-2 представляет собой кабель из четырех жил, одна из которых является нулевой несущей. А СИП-4 имеет четыре токоведущих проводника, механическая нагрузка на которые распределена равномерно.

Поскольку самонесущий изолированный провод является очень специфическим кабелем, для его прокладки выпускается целый ряд специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

ПВС — медный провод соединительный с виниловой изоляцией. Оболочка выполнена таким образом, что заполняет пространство между жилами, что придает проволоке высокую прочность.Количество жил от двух до пяти, сечение каждой от 0,75 до 16 кв. Мм.

Диапазон рабочих температур — от -25 ° С до + 40 ° С, стойкость к химическим воздействиям, допускается 100% влажность окружающей среды. Проволока выдерживает несколько циклов изгиба с гарантированной до 3000 раз. Цвет оболочки белый. Цвет жилок: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Проволока ПВА

широко применяется в быту в качестве различной бытовой техники, например, электрочайников, а также в удлинителях.Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВА применяется также в сетях, где требуется гибкий провод для разводки систем освещения, розеток и т. Д. Гибкость одно из важнейших достоинств этой проволоки.

Изоляция ПВА

, как внутренняя, так и внешняя, изготавливается из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы из ПВС многопроволочные, поэтому это очень гибкий кабель.Нужно только учесть, что проводники ПВС при установке должны быть заделаны или залужены.

Учитывая, что внешний виниловый слой круглого ПВА толщиной до нескольких миллиметров, этот кабель отлично подходит для шнуров. То есть «подключить» их к сети. Поэтому это называется соединительным.

ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. Мм., Поэтому этот кабель можно использовать для изготовления любых удлинителей и носителей, не используемых при низких температурах.Ведь на морозе снаряд ПВА, к сожалению, просто лопается.

ШВВП — шнур в виниловой оболочке, с жилками в виниловой изоляции, плоский. В целом этот кабель аналогичен ВВГ, но, в отличие от последнего, ШВП имеет гибкие многожильные медные жилы. Поэтому он, как и ПВС, часто. Однако изоляция ШВП не отличается повышенной прочностью, и критические нагруженные линии этим шнуром не выполняются.

Соответственно, сечения ШВП только маленькие: 0.5 или 0,75 кв. Мм. с числом жилок, равным двум или трем. Проволока плоская по форме. Этот провод может работать при температуре от -25 ° C до + 70 ° C, выдерживать влажность до 98%. Легко устраняет воздействие химически агрессивных сред. Цвет оболочки белый или черный. Цвет жилок: синий, коричневый, черный, красный, желтый.

Помимо слабых удлинителей (которые, кстати, часто доставляют неприятности в домашнем хозяйстве людей, плохо знакомых с электричеством), в автоматике чаще всего используются шариковые винтовые пары, для питания слаботочных систем.

Он также используется для подключения к сети бытовой техники, такой как холодильники, стиральные машины, средства личной гигиены и т. Д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Очень гибкий, что очень важно в повседневной жизни.

Основная функция провода ШВВП — это соединительный шнур: на одном конце находится устройство, на другом — вилка.

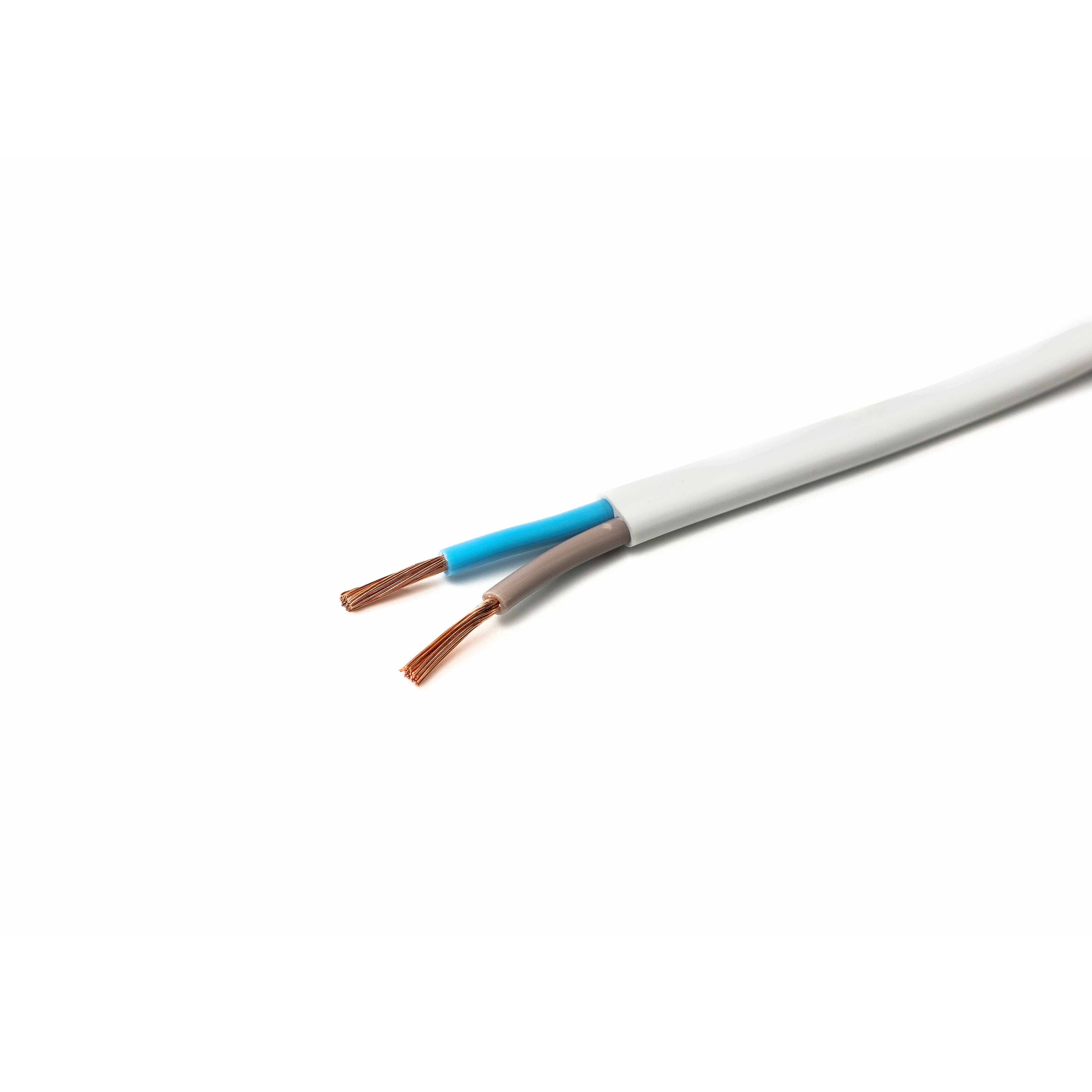

KG — гибкий медно-резиновый кабель с многопроволочными жилами, сечение которых варьируется от 0.От 5 до 240 кв. Мм. Количество жилок может быть от одной до пяти. Резиновая изоляция жил — на основе натуральных каучуков.

Диапазон рабочих температур кабеля от -60 ° С до + 50 ° С при влажности до 98%. Изоляция кабеля KG позволяет прокладывать его на открытом воздухе и даже под прямыми солнечными лучами. Жилы всегда многопроволочные, что делает этот кабель гибким. Цветовая маркировка жил: синий, черный, коричневый, желто-зеленый, серый.

KG чаще всего используется в промышленных установках, где необходимо предусмотреть гибкий подвижный кабельный ввод.

Кабель KG предназначен для питания портативных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. Д., От сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 В или с постоянное напряжение до 1000 вольт.

При установке допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно доставляется бухтами от 100 метров и более. Есть модификация КГнг — в негорючем утеплителе.

Очень важно, чтобы резиновая изоляция этого кабеля даже в сильный мороз частично сохраняла свои свойства, а КГ почти всегда оставался гибким, особенно если речь идет о модификации ВЛ. Поэтому его часто используют для изготовления удлинителей, которые работают в самых разных суровых условиях.

Силовой бронированный кабель с медными жилами, который может быть как однопроволочным, так и многопроволочным. От одной до шести жил сечением от 1,5 до 240 кв. Мм.имеют изоляцию из ПВХ и оболочку из ПВХ. Особенностью этого кабеля является наличие слоя стальной двухленточной брони между жилами и оболочкой.

Кабель легко выдерживает температуру от -50 ° C до + 50 ° C при влажности до 98%. Изоляция ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной, либо в сочетании с основными цветами маркировки с белым.

Кабель бронированный ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электроустановок как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей).Максимальное напряжение переменного тока до 6000 вольт. Для постоянного тока используются традиционно одножильные модификации этого кабеля.

При установке допускаются изгибы радиуса не менее десяти наружных диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Существуют модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючий вариант, ВББШвнг-ЛС — негорючий вариант с низким газовыделением при повышенных температурах.

Плоский монтажный провод с однопроволочными медными жилами с изоляцией из ПВХ и оболочкой из ПВХ.Жил может быть две или три, сечением от 1,5 до 6 кв. Мм. Диапазон рабочих температур от -15 ° C до + 50 ° C, допустимая влажность 98%. Устойчив к агрессивным средам. Цвет оболочки белый или черный, цвет сердцевины: белый, синий, желто-зеленый.

Предназначен для установки систем освещения и электромонтажных розеток в зданиях с максимальным переменным напряжением промышленной частоты 250 вольт. При установке допускаются изгибы с радиусом не менее десятикратного превышения ширины.Поставляется в бухтах по 100 и 200 метров.

Модификация ПБПГ (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шести раз превышающему ширину. Модификация АПУНП — алюминиевые сплошные (только сплошные) жилы.

Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными вставками между жилами. Жили можно двое или трое. Сечение жил от 0,75 до 6 кв. Мм. Проволока допускается к эксплуатации в диапазоне температур от -50 ° С до + 70 ° С.

Изоляция устойчива к агрессивным средам и вибрациям, не поддерживает горение, допустимая влажность окружающей среды составляет 100%. Цвет изоляции традиционно белый; дополнительная защитная оболочка не требуется.

Провод

ППВ предназначен для устройства стационарных систем освещения и сетей бытовой электрификации, прокладываемых внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе до 400 Гц. При установке допускается изгиб с радиусом не менее десятикратного превышения ширины.Поставляется бухтами по 100 метров. Модификация АППВ — с алюминиевыми жилами.

Провод алюминиевый одножильный с ПВХ изоляцией. Бывают как многопроволочные, так и однопроводные. Многопроволочная жила может иметь сечение от 25 до 95 кв. Мм, а однопроволочная — от 2,5 до 16 кв. Мм. Диапазон рабочих температур достаточно широк — от -50 ° С до + 70 ° С.

Изоляция устойчива к агрессивным средам, а сам провод устойчив к вибрации. Допускается влажность до 100%.Белый утеплитель.

Провод

APV применяется при монтаже распределительных щитов, электрических сетей, систем освещения, электрооборудования, например станков. Он может работать при напряжении до 750 вольт с переменным током с частотой до 400 Гц или с постоянным током с напряжением до 1000 вольт.

Допускается прокладка в закрытых помещениях или на открытом воздухе, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. Д.Во время монтажа допускается изгиб с радиусом не менее десятикратного диаметра проволоки. Поставляется бухтами от 100 метров.

Провод медный одножильный с ПВХ изоляцией. Минимальное количество жил в жиле — один, минимальное сечение одного провода — 0,5 кв. Мм. Многожильный провод может иметь сечение от 16 до 120 кв. Мм, а однопроволочный — от 0,5 до 10 кв. Мм.

Диапазон допустимых рабочих температур от -50 ° C до + 70 ° C, изоляция устойчива к химическим воздействиям, провод устойчив к механическим колебаниям, допустимая влажность до 100%.Цвет утеплителя может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, от монтажа распределительных щитов и систем освещения до намотки обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.

Прокладываются внутри или вне помещений, но в защитных трубах, гофрах или в кабельных каналах.Недопустима открытая прокладка в условиях постоянного присутствия провода под воздействием солнечных лучей.

Радиус изгиба как минимум в десять раз превышает диаметр проволоки. Поставляется бухтами от 100 метров. Проволока АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала сердечника.

Провод медный одножильный с ПВХ изоляцией. Многожильный провод провода может иметь сечение от 0,5 до 400 кв. Мм. Диапазон безопасной эксплуатации — от -50 ° C до + 70 ° C, изоляция устойчива к агрессивным средам, допустимая влажность — до 100%.Цвет утеплителя может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: установка распределительных щитов, электромонтаж систем освещения, электропроводка для питания оборудования в промышленных цехах и т. Д., То есть там, где требуется многократный изгиб. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.

Проволока ПВ3

прокладывается как в помещении, так и на открытом воздухе, но в защитных трубах, гофрах или в кабельных каналах.Идеально подходит для вертикальной разводки в домах. Кроме того, этот провод популярен в тюнинге автомобилей. Недопустима открытая прокладка в условиях постоянного присутствия провода под воздействием солнечных лучей. Радиус изгиба как минимум в пять раз превышает диаметр проволоки. Поставляется бухтами от 100 метров.

Надеемся, что эта статья помогла вам составить общее представление о наиболее распространенных электрических проводах, их характеристиках и сферах применения, и теперь вы легко сможете выбрать нужный тип провода для своих нужд.

Проводники — Вещества, проводящие электрический ток из-за наличия в них большого количества зарядов, которые могут свободно перемещаться (в отличие от изоляторов). Они бывают I (первого) и II (второго) рода. Электропроводность проводников I типа не сопровождается химическими процессами, она обусловлена ​​электронами. К проводникам типа I относятся: чистые металлы, т.е. металлы без примесей, сплавы, некоторые соли, оксиды и ряд органических веществ. На электродах из проводников первого рода происходит процесс перехода катиона металла в раствор или из раствора на поверхность металла.Проводники типа II содержат электролиты. В них прохождение тока связано с химическими процессами и связано с движением положительных и отрицательных ионов.

Первоклассные электроды. В случае металлических электродов первого типа такими ионами будут катионы металлов, а в случае металлоидных электродов первого типа — анионами металлов. Серебряный электрод первого рода Ag + / Ag. На него отвечает реакция Ag + + e — = Ag и потенциал электрода

E Ag + / Ag = Ag + / Ag + b 0 lg a Ag +.

После подстановки числовых значений E 0 и b 0 при 25 o С:

Примером металлоидных электродов первого рода является селеновый электрод Se 2- / Se, Se + 2 e — = Se 2; при 25 o С E Se 2- / Se 0 = -0,92 — 0,03lg a Se 2-.

Электроды типа II — полуэлементы, состоящие из металла, покрытого слоем труднорастворимого соединения (соли, оксида или гидроксида) и погруженного в раствор, содержащий тот же анион, что и труднорастворимое соединение электродного металла.Схематично электрод второго типа можно представить следующим образом: A Z- / MA , M , а протекающая в нем реакция — MA + ze = M + A Z -.

Следовательно, уравнение для потенциала электрода будет:

Каломельные электроды покрыты ртутью каломельной пастой и контактируют с раствором KCl.

Cl — / Hg 2 Cl 2, Hg.

Электродная реакция сводится к восстановлению каломели до металлической ртути и аниона хлора:

Потенциал каломельного электрода обратим по отношению к ионам хлора и определяется их активностью:

При 25 ° C потенциал каломельного электрода находится по уравнению:

Электроды из сульфата ртути SO 4 2 — / Hg 2 SO 4, Hg похожи на каломель с той лишь разницей, что ртуть здесь покрыта слоем пасты из Hg и сульфата ртути, а в качестве решение.Потенциал ртутно-сульфатного электрода при 25 o C выражается уравнением:

Электрод из хлорида серебра представляет собой систему Cl — / AgCl, Ag, и его потенциал соответствует уравнению:

E Cl — / AgCl, Ag = E 0 Cl — / AgCl, Ag — b lg a Cl-

или при 25 ° C:

E Cl — / AgCl, Ag = 0,2224 — 0,0592 lg a Cl -.

Из всего многообразия кабельной продукции каждый из видов предназначен для использования в определенных целях.Например, ПВС и ШВВП — это провод и шнур с гибкими многопроволочными жилами, которые часто используются для подключения нестационарного электрооборудования. Это такое оборудование, которое можно перемещать в процессе работы, например, дрели, болгарки, настольные лампы и так далее. В этой статье мы разберемся, в чем разница между кондукторами и какой из них лучше использовать для конкретных задач.

Сравнение характеристик

Чтобы понять, чем ШВП отличается от проволоки ПВА, сравним технические характеристики.

Шарико-винтовая передача

(W-шнур, H-оболочка из ПВХ, H-внешняя оболочка из ПВХ, R-плоская)

(U-образный провод, оболочка из V-PVC, соединение C)

Номинальное напряжение, переменный ток 50 Гц 400 660
Диапазон сечения, кв. Мм с 0,35 до 4 от 0,75 до 16 (иногда 0,5 и 25 кв. Мм)
Количество ядер 2 или 3 с 2 по 5
Допустимые рабочие температуры, градусы Цельсия от -25 до +50 от -50 до +50
Срок службы, лет 6 6

Изоляция обоих проводов выполнена из ПВХ-пластика, как внешняя оболочка, так и оболочки каждой из жил.И шнур, и провод используются для подключения движущегося оборудования. Но их конструкция отличается тем, что сердечники ШВП уложены параллельно друг другу, а внешняя оболочка выполнена с тонким слоем утеплителя. Из-за этого шнур имеет плоскую форму, что указано в маркировке.

Жилы проволоки ПВА уже скручены по всей длине, внешняя оболочка сделана с полным заполнением между прожилками, что дает толстый защитный слой. Однако скрученные жилы увеличивают расход жил и других материалов на метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ — все это приводит к увеличению конечной стоимости продукта.

Внимание: стоимость ПВА больше, чем у ШВП примерно на 30%.

Если внимательно изучить таблицу, то можно заметить, что диапазон сечений для рассматриваемого шнура сосредоточен в меньших значениях, чем для провода. Это различие говорит о том, что шарико-винтовая пара предназначена для питания потребителей меньшей мощности. Разница в конструкции также приводит к тому, что плоский шнур легче гнуть и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и скрученный ПВА.

Область применения

Удлинители или держатели

Основная сфера применения и назначение обсуждаемых проводников — удлинители. Причем, если удлинитель будет использоваться в сложных условиях (на стройке, в гараже для подключения электроинструмента), лучше выбирать. В этом случае характерны частые изгибы и случайные удары и трение, поэтому важно, чтобы проводник имел качественную и толстую изоляцию.

Если удлинитель будет проложен где-то за мебелью или иным образом, где вероятность раздавливания или другого повреждения минимальна, то выбор вполне возможен.Его будет удобнее класть или проводить в узких местах за счет меньшего размера. Такие удлинители используются при расположении розетки в неудобном месте, а также для подключения нескольких установленных в одном месте электроприборов, например, телевизора, медиаплеера и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВА или ШВВП. Вообще говоря, удлинитель ПВА применяется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например перфораторов, шлифовальных машин, или даже некоторых технологических устройств, таких как тепловые пушки, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

Шарико-винтовые пары используются для тех удлинителей, к которым не подключены мощные устройства. Они лучше подходят для подключения небольшого кухонного оборудования, осветительных приборов, электробритв и бытовой электроники.

Об этом мы говорили в статье. Прочтите материал, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и электромонтаж

Поскольку скрытая и открытая проводка являются стационарными электрическими установками, ни провод, ни шнур не подходят под это определение.Напротив, кабель с проводниками однопроволочного типа специально разработан для использования в электромонтажных работах. Тем не менее часто возникает вопрос: «Можно ли использовать ШВП или ПВА для проводки или освещения?» Не рекомендуется использовать их для основной разводки и подключения групп розеток.

Шарико-винтовые пары имеют внешнюю оболочку, достаточно тонкую, чтобы ее можно было уложить в стену, хотя это можно исправить, прокладывая ее в гофре из ПВХ. В то же время, хотя ПВА имеет толстый слой утеплителя, есть интересное мнение, что это затруднит передачу тепла проводникам в окружающую среду, что особенно актуально при скрытой прокладке под штукатуркой.

При натяжном потолке провода прокладываются за листом гипсокартона, а если потолок подвесной, то по поверхности чернового потолка. За счет разнообразия конструктивных решений установки точек освещения по криволинейным контурам удобнее будет использовать провода с гибкими жилами. В этих случаях удобно будет выбрать ШВП или ПВА. Но с точки зрения долговечности и механической прочности в данном случае лучше подходит ПВА.

Наружная прокладка допустима только в, а диапазон рабочих температур для этого лучше подходит у провода ПВС.

Мы разобрали отличия ШВП от ПВС и подсказали, какую из них выбрать для конкретных задач. Но хотим напомнить, что подключение этих проводов необходимо осуществлять с помощью клеммных колодок с пружинным зажимом (типа VAGO), пайкой, сваркой, кожухом. Категорически запрещается скручивание, а при зажатии винтом (как в розетках) жилы провода начинают обрываться, что ухудшает контакт.Со временем он нагреется или совсем выгорит.

Материалы

В электротехнике используются различные материалы. Электрические свойства веществ определяются количеством электронов на внешней валентной орбите. Чем меньше электронов находится на этой орбите, чем слабее они связаны с ядром, тем легче они могут путешествовать.

Под действием температурных колебаний электроны отрываются от атома и перемещаются в межатомном пространстве.Такие электроны называются свободными, именно они создают в проводниках электрический ток. Насколько велико межатомное пространство, есть ли место для свободных электронов внутри материи?

Структура твердых тел и жидкостей кажется непрерывной и плотной, напоминающей по структуре клубок ниток. Но на самом деле даже твердые тела больше похожи на рыболовную или волейбольную сетку. На повседневном уровне это, конечно, невозможно различить, но точные научные исследования установили, что расстояния между электронами и ядрами атомов намного больше, чем их собственные размеры.

Если размер атомного ядра представить в виде мяча размером с футбольный мяч, то электроны в такой модели будут размером с горошину, и каждая такая горошинка расположена от «ядра» на расстоянии несколько сотен и даже тысяч метров. А между ядром и электроном пустота — просто ничего! Если расстояния между атомами вещества представить в одном масштабе, размеры получатся вообще фантастическими — десятки и сотни километров!

Хорошими проводниками электричества являются металл … Например, атомы золота и серебра имеют только один электрон на своей внешней орбите, поэтому они являются лучшими проводниками. Железо тоже проводит электричество, но несколько хуже.

Электропроводность еще хуже сплав высокого сопротивления … Это нихром, манганин, константан, фехраль и другие. Такое разнообразие высокоомных сплавов связано с тем, что они предназначены для решения различных задач: нагревательные элементы, тензодатчики, образцовые резисторы для измерительных приборов и многое другое.

Чтобы оценить способность материала проводить электричество, было введено понятие «Электропроводность» … Обратное значение — удельное сопротивление … В механике эти понятия соответствуют удельному весу.

Изоляторы , в отличие от проводников, не склонны терять электроны. В них связь между электроном и ядром очень прочная, а свободных электронов почти нет. Точнее, есть, но очень мало.При этом в некоторых изоляторах их больше, и соответственно качество их изоляции хуже. Достаточно сравнить, например, керамику и бумагу. Поэтому изоляторы условно можно разделить на хорошие и плохие.

Появление свободных зарядов даже в изоляторах связано с тепловыми колебаниями электронов: под действием высокой температуры изолирующие свойства ухудшаются, а часть электронов все же успевает оторваться от ядра.

Точно так же удельное сопротивление идеального проводника было бы равно нулю. Но, к счастью, такого проводника нет: представьте, как бы выглядел закон Ома ((I = U / R) с нулем в знаменателе !!! Прощай, математика и электротехника.

И только при температуре абсолютного нуля (-273,2С °) тепловые колебания полностью прекращаются, и худший изолятор становится достаточно хорошим. Для того, чтобы численно определить «это» плохо — хорошо, воспользуйтесь понятием удельного сопротивления.(- 4). Эти сплавы можно назвать плохими проводниками. После всех этих комплексных чисел следует подставить Ом / см.

Далее, полупроводники можно выделить в отдельную группу: германий 60 Ом / см, кремний 5000 Ом / см, селен 100000 Ом / см. Удельное сопротивление этой группы больше, чем у плохих проводников, но меньше, чем у плохих изоляторов, не говоря уже о хороших. Наверное, с таким же успехом полупроводники можно было бы назвать полуизоляторами.

После такого краткого ознакомления со структурой и свойствами атома следует задуматься о том, как атомы взаимодействуют друг с другом, как атомы взаимодействуют друг с другом, как получаются молекулы, из которых состоят различные вещества.Для этого вам снова придется вспомнить об электронах на внешней орбите атома. Ведь именно они участвуют в соединении атомов в молекулы и определяют физические и химические свойства вещества.

Как атомы состоят из молекул

Любой атом находится в стабильном состоянии, если на его внешней орбите 8 электронов. Он не стремится забирать электроны у соседних атомов, но и не отказывается от своих. Чтобы убедиться в этом, достаточно взглянуть на инертные газы в периодической таблице Менделеева: неон, аргон, криптон, ксенон.Каждый из них на внешней орбите имеет 8 электронов, что объясняет нежелание этих газов вступать в какие-либо отношения (химические реакции) с другими атомами, чтобы строить молекулы химических веществ.

Совершенно иная ситуация для тех атомов, у которых нет заветных 8 электронов на внешней орбите. Такие атомы предпочитают объединяться с другими, чтобы дополнить свою внешнюю орбиту до 8 электронов за счет них и найти спокойное, стабильное состояние.

Например, известная молекула воды h3O.Он состоит из двух атомов водорода и одного атома кислорода, как показано на рисунке 1.

Рисунок 1

В верхней части рисунка отдельно показаны два атома водорода и один атом кислорода. На внешней орбите кислорода находится 6 электронов, и два электрона находятся рядом с двумя атомами водорода. Кислоду до желанного числа 8 не хватает всего двух электронов на внешней орбите, которые он получит, прикрепив к себе два атома водорода.

Для полного счастья каждому атому водорода не хватает 7 электронов на внешней орбите.Первый атом водорода получает 6 электронов от кислорода на своей внешней орбите и еще один электрон от своего двойника — второго атома водорода. Теперь на его внешней орбите вместе с электроном находится 8 электронов. Второй атом водорода также завершает свою внешнюю орбиту до желанного числа 8. Этот процесс показан в нижней части рисунка 1.

На рис. 2 показан процесс объединения атомов натрия и хлора. В результате получается хлорид натрия, который продается в магазинах как поваренная соль.

Рисунок 2.Процесс объединения атомов натрия и хлора

Здесь также каждый из участников получает недостающее количество электронов от другого: хлор добавляет один электрон натрия к своим семи электронам, отдавая свой собственный атому натрия. Оба атома на внешней орбите имеют по 8 электронов, что обеспечивает полное согласие и благополучие.

Валентность атомов

Атомы, у которых на внешней орбите 6 или 7 электронов, стремятся присоединить к себе 1 или 2 электрона.Такие атомы называются одновалентными или двухвалентными. Но если на внешней орбите атома находится 1, 2 или 3 электрона, то такой атом стремится их отдать. В этом случае атом считается одно-, двух- или трехвалентным.

Если внешняя орбита атома содержит 4 электрона, то такой атом предпочитает объединяться с таким же, у которого также есть 4 электрона. Вот как атомы германия и кремния объединяются в транзисторы. В этом случае атомы называют четырехвалентными. (Атомы германия или кремния также могут соединяться с другими элементами, например, кислородом или водородом, но эти соединения не представляют интереса с точки зрения нашей истории.)

На рис. 3 показан атом германия или кремния, желающий объединиться с тем же атомом. Маленькие черные кружки — это собственные электроны атома, а светлые кружки указывают места, куда упадут электроны четырех соседних атомов.

Рис. 3. Атом германия (кремния).

Кристаллическая структура полупроводника

Атомы германия и кремния в периодической таблице находятся в одной группе с углеродом (химическая формула для алмаза — C, это просто большие кристаллы углерода, полученные при определенных условиях), и поэтому при объединении образуют алмазоподобный Кристальная структура.Формирование такой структуры показано в упрощенном виде, конечно, на рисунке 4.

Рисунок 4.

В центре куба атом германия, а в углах еще 4 атома. Атом, изображенный в центре куба, связан со своими ближайшими соседями валентными электронами. В свою очередь, угловые атомы отдают свои валентные электроны атому, расположенному в центре куба, и его соседям — атомам, не показанным на рисунке. Таким образом, внешние орбиты дополняются до восьми электронов.Конечно, в кристаллической решетке нет куба, он просто показан на рисунке, чтобы было понятно взаимное, объемное расположение атомов.

Но для того, чтобы максимально упростить рассказ о полупроводниках, кристаллическую решетку можно изобразить в виде плоского схематического рисунка, несмотря на то, что межатомные связи все еще находятся в пространстве. Такая схема показана на рисунке 5.

Рис. 5. Кристаллическая решетка германия в плоской форме.

В таком кристалле все электроны прочно прикреплены к атомам своими валентными связями, поэтому, по-видимому, здесь просто нет свободных электронов.Получается, что на рисунке перед нами изолятор, так как в нем нет свободных электронов. Но на самом деле это не так.

Собственная проводимость

Дело в том, что под воздействием температуры часть электронов все же успевает оторваться от своих атомов и на некоторое время освободиться от связи с ядром. Следовательно, в кристалле германия существует небольшое количество свободных электронов, благодаря которым возможно проведение электрического тока.18 (шесть миллиардов миллиардов) электронов в секунду. На этом фоне две тысячи миллиардов свободных электронов, кроме того, рассеянные по огромному кристаллу, вряд ли могут обеспечить прохождение больших токов. Хотя из-за теплового движения у германия низкая проводимость. Это так называемая собственная проводимость.

Электронная и дырочная проводимость

При повышении температуры электронам передается дополнительная энергия, их тепловые колебания становятся более энергичными, в результате чего некоторым электронам удается оторваться от своих атомов.Эти электроны становятся свободными и в отсутствие внешнего электрического поля совершают хаотические движения, перемещаются в свободном пространстве.

Атомы, потерявшие электроны, не могут совершать случайные движения, а лишь слегка колеблются относительно своего нормального положения в кристаллической решетке. Такие атомы, потерявшие электроны, называются положительными ионами. Можно предположить, что на месте оторвавшихся от атомов электронов получаются свободные места, которые принято называть дырками.

В общем, количество электронов и дырок одинаково, поэтому дырка может захватить электрон, который находится поблизости.В результате атом от положительного иона снова становится нейтральным. Процесс соединения электронов с дырками называется рекомбинацией.

Отрыв электронов от атомов происходит с одинаковой частотой, поэтому в среднем количество электронов и дырок для конкретного полупроводника равно, является константой и зависит от внешних условий, в первую очередь от температуры.

Если к кристаллу полупроводника приложить напряжение, то движение электронов станет упорядоченным, ток будет течь через кристалл из-за его электронной и дырочной проводимости.Эта проводимость называется собственной, о ней уже упоминалось немного выше.

А вот полупроводники в чистом виде, обладающие электронной и дырочной проводимостью, непригодны для изготовления диодов, транзисторов и других деталей, так как в основе этих устройств лежит p-n (читай «pe-en») переход.

Для получения такого перехода требуются полупроводники двух типов, двух типов проводимости (p — положительная — положительная, дырочная) и (n — отрицательная — отрицательная, электронная).Эти типы полупроводников получают путем легирования, добавления примесей к чистым кристаллам германия или кремния.

Хотя количество примесей очень мало, их присутствие в значительной степени изменяет свойства полупроводника, позволяя получать полупроводники с разной проводимостью. Об этом и пойдет речь в следующей части статьи.

Бориса Аладышкина,

Как проложить электрический кабель для уличных фонарей. Выбор электропровода для наружной разводки на улице.Правила установки уличной проводки

ВЛ> Линейная арматура НИЛЭД для ВЛИ 0,4кВ

Применение самонесущего изолированного провода в сетях наружного освещения (НО)

В четырехпроводных НО, как правило, используются СИП-2 сечением 3х16 + 35; 3×35 + 35 и 3×50 + 54,6 мм2. Применение СИП-2 (старое название СИП 2А) сечением 3х16 + 35 для подачи небольшой суммарной нагрузки нецелесообразно с точки зрения экономичности точечного обзора, а сечения 3х70 + 54,6 мм2 — требует дополнительного расчетного обоснования.Самонесущий изолированный провод с нулевым несущим сечением 70 мм2 в сетях NO используются в основном в сельской местности на протяженных линиях или в линиях с высокой линейной плотностью установки светильников (например, в линиях электропередач опор с многослойной -светильные установки освещения).
Сети NO городов выполнены в 3-х фазном исполнении с глухозаземленной нейтралью, в них используются 4-х и 5-ти проводные линии. Пятипроводные линии, в которых реализована система заземления TN-S, рекомендуется использовать на улицах с интенсивным пешеходным движением и на территориях детских учреждений, т.е.е. в местах, где требуется повышенная электробезопасность сети.
Необходимость использования совмещенных кабельно-воздушных линий требует решения проблемы обеспечения высокой надежности кабельно-воздушной связи. Такой переход от участка распределительной линии, выполненного с кабелем в земле, к участку, выполненному с использованием СИП-2, монтируется в основании НО-опоры или в присоединенной кабельной коробке, а СИП-2 является поднимаются вверх в теле опоры с выходом их наружу через специальные отверстия.Отверстия не должны иметь заусенцев и острых краев и в лучшем случае должны быть снабжены резиновыми или пластиковыми втулками. Электрическое соединение кабеля и самонесущего изолированного провода выполняется с помощью стандартного комплекта арматуры. В месте соединения кабеля с самонесущим изолированным проводом необходимо заземлить броню кабеля и опору (или прикрепленную кабельную коробку) с помощью зажима ответвления Р 71.
Применение самонесущего изолированного провода с неизолированным нулевым несущим проводом СИПС-1 большой город не рекомендуется из-за высокой химической агрессивности внешней среды, вызывающей интенсивную коррозию неизолированного проводника.
Линии разводки ГО дворовых территорий, как правило, имеют небольшую протяженность (до 300 м) и питают ограниченное количество светильников малой мощности. Для таких линий в ряде случаев оправдано применение пучков несущих изолированных токопроводящих жил и нулевого рабочего жилы сечением 16 и 25 мм кв. 3-х проводная схема. В цепи питания каждого светильника должен быть установлен предохранитель или автоматический выключатель индивидуальной защиты.Также необходимо предусмотреть защитное заземление для каждой опоры и монтажного кронштейна светильника.

Освещение подключается по схемам:

Линия с совмещенными рабочим и защитным нулевым проводом

Линия с разделенными рабочим и защитным нулевым проводом

Подключение к самонесущему изолированному проводу светильника наружного освещения

  • R 21 или R 616 зажимы для уличного освещения и входа в дом 2 шт.
  • Комплект промежуточной подвески ES 1500E 1 шт.
  • E 778 ремешок 3 шт.
  • F 207 крепежная лента 2 метра
  • NC 20 крепежная лента для ленты 2 шт.
  • Корпус предохранителя PF + FG 106 (или FG 110) со съемным предохранителем 1 шт.

Примечание:
Для заземления корпуса светильника добавьте еще один зажим R 616 или R 21 -1 шт.
Хомуты P 71 и P 72 также предназначены для уличного освещения.
Эти зажимы позволяют несколько соединений со стороны ответвления.
Зажим Р 72 предназначен для двух ответвлений от одной точки.
Для подключения трех и более светильников рекомендуется использовать зажим P 74, рассчитанный на четыре ответвления от одной точки.

Наименование, обозначение

Кол-во.

1
2
3
4
5
6
7
3
9
10
11
12
13
14
15

Анкерный зажим RA 1500 или PAC 1500
Кронштейн анкерного зажима CS 10.3
Комплект промежуточной подвески ES 1500E
Зажим сетевой P 70 для разветвления магистрального SIP
Разветвительный зажим R 72 для повторного заземления
Держатель ответвления уличного освещения Р 21 или Р 616
Лента E 778
Лента бандажная F 207
Зажим NC 20 для фиксации ленты на анкерных и промежуточных опорах
Зажим MJPT 35 для проводов сечением 35 мм2
Зажим обжимной MJPT 54.6N для нейтрального провода сечением 54,6 мм2
Герметичные колпачки CE 25-150 сечение 25-150 мм2
Изолированный наконечник CPTAUR 54.6 с 54,6 мм2
Изолированный наконечник CPTAUR 35 для проводов 35 мм2
Зажим PC 481 для измерения напряжения и установки защитного заземления

12
12
13
3
3
75
75
60 м
60
3
1
4
1
3
3

Подключение светильника

Позиция

Наименование, обозначение

Кол-во.

Масса, кг

Кронштейн KS2, см. 25.0017-37

Зажим см. 25.0017-42

см. Таблицу.

Заземляющий провод 3P6 см. 25.0017-43

0,75

Зажим Р21 для разветвления жилы сечением 1.5-35 мм кв.

0,125

Лампа

Проволока резиновая ПВА 3х2,5 ГОСТ 7399-80

Зажим гидроцилиндра CD35

0,13

Хомут R 72 для ZP6

При соединении двух светильников на одной опоре используйте зажим P 72 вместо зажима P 21.При подключении трех и более светильников используйте зажим P 74, рассчитанный на 4 ответвления от одной точки.

Без освещения на участке возле дома не обойтись. Даже на дачном участке дачи хоть минимальное освещение, но оно должно быть. С ним как-то спокойнее и комфортнее. А уличное освещение постоянного места жительства — это тоже способ украсить участок, придать ему индивидуальности в вечернее время.

Функции и назначение

  • Безопасность.В освещенной зоне меньше шансов безнаказанно уйти, поэтому злоумышленники стараются обойти такие участки. Для защиты ставят лампы у ворот, на крыльце, возле хозяйственных построек. Их размещают на значительной высоте, чтобы осветить большую площадь. Особенность этого вида уличного освещения в том, что оно сжигает все темные часы дня. Есть вариант сэкономить — поставить датчики движения. С таким устройством свет включается только тогда, когда в районе датчика есть хоть какое-то движение.
  • Обеспечение безопасности передвижения. Чтобы в темноте не наступить на что-то оставленное на дорожке, их тоже обычно подсвечивают. Освещение необходимо на лестницах, вокруг водоемов. Чаще всего для этого используют специальные уличные фонари на ножках средней высоты. Их устанавливают на некотором расстоянии друг от друга с одной или двух сторон пути. Это освещение включается до тех пор, пока хозяева не отправятся спать.

  • Декоративный. Чтобы двор или сад вечером выглядел не менее привлекательно, чем днем, используйте декоративное освещение.Обычно он располагается на открытом, беседке, рядом или других декоративных элементах на участке. При такой подсветке используются бра, гирлянды, светодиодные ленты и т. Д. Такое уличное освещение дома работает только при необходимости.

  • Праздничный. Для создания праздничной атмосферы украшают дома и дворы. Праздничная подсветка не обязательна, но такой вид освещения приятен.

Обычно освещение на участке дома — загородном или загородном — бывает комплексным.Как минимум фонарь у дверей и ворот, пара фонарей вдоль основных дорожек. Можно установить точечные светильники, управляемые из дома, при необходимости освещая территорию. Это минимум, обеспечивающий нормальную степень безопасности и удобства.

Выбор светильника

На улице необходимо установить специальные пыле- и влагозащищенные светильники. Степень защиты корпуса обозначается классом безопасности. Обозначается он латинскими буквами IP и двумя цифрами, которые следуют за ним.Первая цифра отражает степень защиты от пыли, вторая — от влаги. Чем меньше число, тем ниже защита. Например, IP 44 имеет более низкий класс защиты, чем IP 65. Конкретная расшифровка значения каждой цифры показана на фото ниже.

Понятно, что уличное освещение в домашних условиях лучше всего делать светильниками класса IP 68, но они достаточно дорогие, и их ассортимент не так велик. Но у вас не возникнет проблем с их работой — ни во время дождя, ни во время сильного ветра, уносящего пыль.

Какие лампы использовать

Если говорить о светильниках для уличного освещения, то вместо ламп накаливания лучше всего использовать светодиодные или экономичные лампы. Оптимальный вариант — светодиодный. При небольшом энергопотреблении они очень ярко светят. Например, лампа, потребляющая 7 Вт, излучает свет как лампа накаливания мощностью 50 Вт (или 650 лм). При этом они практически не нагреваются, благодаря чему близлежащие пластиковые детали не перегреваются. Диапазон применения несколько ограничен рабочей температурой от -20 ° C до + 40 ° C.

Если вы хотите еще больше снизить расходы на уличное освещение, вы можете установить светильники на солнечных батареях. Кстати, тоже светодиодные лампочки (LED), в корпусе которых находится аккумулятор. В светлое время суток аккумулятор накапливает энергию, которая затем расходуется на освещение. Эти светильники бывают разных форматов — от маленьких, которые прикрепляются к дорожке, до сплошных точечных светильников, которые можно использовать для освещения дороги.

В целом уличные фонари на солнечных батареях различаются по конструкции и способу установки.Самые простые варианты — садовые — их можно просто воткнуть в землю (на фото слева), есть еще навесные варианты, которые можно повесить на деревья, веранду. Есть герметичные модели, которые могут плавать в воде. Запустить такую ​​лампу в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в проход или лестницу (справа). Стоят они довольно дорого, но если учесть, что затраты на установку минимальны (не нужно прокладывать кабель), а затраты на освещение отсутствуют вообще, то такое вложение чрезвычайно выгодно.

Автоматика вкл / выкл

Несмотря на то, что наличие датчиков требует дополнительных затрат, а также усложняет установку, это удобно и экономично. Есть реле времени, которые могут включать и выключать уличное освещение дома в заданное время. Такие системы имеет смысл устанавливать на охранное и функциональное освещение. Еще можно подумать об установке реле для декоративного освещения — это тоже удобно.

В местах с низкой проходимостью, где вам нужно только включать свет, когда вы там, можно поставить датчики движения.Также они могут быть частью охранного освещения — при движении включаются неработавшие ранее прожекторы. Сюрприз не понравится. Другое дело, что датчик может работать на собаке или другом животном, попадающем в его поле зрения. Но функции безопасности все равно будут более эффективными.

Еще одна возможность автоматизировать уличное освещение частного дома — установить фотореле. Он реагирует на уменьшение количества света включением цепи питания лампы.Также в автоматическом режиме отключается питание — когда начинает восходить солнце.

Еще видео по теме

Проводка и порядок работы

В первую очередь необходимо составить подробный план освещаемой территории, на котором указано расположение всех светильников. Далее необходимо разработать маршрут, который будет соединять те источники света, которым требуется питание (кроме тех, которые работают на солнечной энергии). Отдельный автомат необходимо установить в уличном освещении.В некоторых случаях может потребоваться несколько отдельных линий электропередач (например, одна для освещения забора и территории перед домом, для заднего двора — вторая).

Выбор кабеля

Силовой кабель светильников рекомендуется прокладывать под землей. Минимальная глубина прокладки — 80 см, желательно использовать кабель бронированного типа. Укладка допускается, но в защитной оболочке (специальный гофрированный рукав или асбоцементные трубы).

Воздушная прокладка кабеля для ламп также допускается, но это, во-первых, портит общее впечатление, а во-вторых, необходимо найти кабель, оболочка которого не боится ультрафиолета.Это определенные виды полиэтилена, оболочки из которого значительно удорожают кабельную продукцию. Чаще всего здесь используется кабель ВВГ, но он требует защиты от ультрафиолета. Его необходимо прокладывать в кабельных каналах (если они идут вдоль стен зданий) или гофрированных шлангах. Без такой защиты через несколько лет (3-4 года в зависимости от региона) оболочка треснет, что может привести к выходу из строя всей системы.

Где поставить переключатели

Несколько слов о выборе места для установки выключателей уличного освещения дома.Система может быть достаточно сложной — отдельно тянут питание на светильники на заборе, отдельно — на освещение по дорожкам, еще ветку — на декоративное освещение. Но все выключатели желательно сосредоточить внутри дома, а удобнее всего — возле входной двери.

Недостатком данной схемы является то, что выключать и включать освещение необходимо из дома. Сделать такую ​​схему удобнее можно с помощью системы дистанционного управления. Но это дорогое оборудование.Установка обойдется дешевле. Они дают возможность включать / выключать свет с двух / трех точек. Один можно поставить внутри дома, второй на заборе, возле гаража и т.д.

Уличные фонари постоянно освещают окружающую среду: осадки, порывы ветра, перепады температур. Поэтому к их конструкции и базе выдвигаются особые требования. Итак, степень защиты светильников, устанавливаемых непосредственно на улице, должна быть не ниже IP65. Если светильник должен быть защищен крышей или навесом, минимальная степень защиты — IP44.

Этапы работы: установка светильника на стальную или алюминиевую стойку

Подготовительный этап

Зачищаем место для крепления опоры. Убираем садовый мусор, подготавливаем инструменты и материалы:

  • Любое приспособление для устройства отверстий в материале. Подойдет бандаж;
  • лопата садовая или штыковая;
  • Мастер ОК;
  • цемент и песок;
  • вода;
  • емкость для замешивания цементно-песчаного раствора;
  • доски и бруски для строительства опалубки.

Расчеты и электромонтаж

Стандартная схема подключения светильника представлена ​​на рисунке ниже.

К фазе могут быть подключены различные датчики, а можно ограничиться обычным механическим переключателем. Кабель укладывается на глубину 60 см. Если он проходит под парковкой или движением автомобиля, глубина от 1 м. Желательно составить схему подключения.

  • Для подземной прокладки идеально подходят кабели с двойной оболочкой и медными жилами: ПВА, ШВВП, ПУГНП и др.Размер сечения кабеля выбирается исходя из мощности светильника. Если мощность около 1,1 кВт и планируется подключение 44-метровой оплетки светильников, минимальное сечение жил составляет 1,5 квадратных метра. мм. При увеличении длины линии до 73 мм минимальное сечение увеличится до 2,5 кв. Мм. Если вам нужно быстро подобрать сечение жил, следуйте таблице 1.

Поперечное сечение

жил,

кв.мм

Медные провода

Напряжение, 220 В

Напряжение, 380 В

мощность, кВт

мощность, кВт

    • Глубина прокладки кабеля под землей 0.7 мес. Минимальные расстояния: до здания — 60 см, до трубопровода — 50 см, до параллельных кабелей не менее 30 см (по возможности — от 50 см).
    • Защитите электрический кабель от повреждений во время последующих земляных работ, закопав поверх него пластиковую или проволочную сетку.
    • Все наружные металлические светильники заземлены.
    • Обесточьте кабель перед подключением его к розетке светильника.
  • В целях электробезопасности для прокладки провода применяют пластиковые гофрированные трубы.Альтернатива — армированный кабель.

Устройство фундамента

Для определения глубины заглубления фундамента необходимо знать глубину промерзания грунта. Расчет производится согласно СНиП: используется формула H = √M × K, где M — сумма всех среднемесячных отрицательных температур, а K — коэффициент (варьируется от 0,23 до 0,34 и зависит от типа почвы) . Но вы можете сделать намного проще, не производя расчетов для вашего региона. Следуйте данным в таблице 2.

Город

Глубина промерзания грунта по СНиП, м

Суглинки и глины

Песок мелкий, супесчаный

Песок крупный, гравийный

Архангельск

Екатеринбург

Нижний Новгород

Новосибирск

Ростов-на-Дону

ул.Санкт-Петербург

Челябинск

Ярославль

Глубину фундамента под уличный фонарь можно сделать на 20-30% меньше глубины промерзания грунта.Минимум — 30 см.

Заливка фундамента начинается с устройства колодца, используется скоба. Дно котлована засыпается песком, после чего уплотняется и выравнивается. Для укрепления фундамента можно присыпать слой песка щебнем, укладывая рубероид или полиэтиленовую пленку.

Настало время возведения деревянной опалубки: подойдут доски, фанера, бруски, скрепленные гвоздями или шурупами. После возведения опалубки по центру поместите пластиковую трубу или гофру: получившееся отверстие послужит для прокладки подземного кабеля.Концы гофры или трубы необходимо проклеить, чтобы не попасть внутрь раствора.

ПРИМЕЧАНИЕ №1: если мы имеем дело с закладными анкерного типа, они должны быть установлены в земле, отцентрированы и забетонированы так, чтобы концы шпилек находились на поверхности. Впоследствии на шпильки будет установлен упорный подшипник мачты. Завершающий этап — крепление заземляющей части светильника гайками.


Приготовление раствора

Необходимо смешать цемент, песок и воду — до получения массы однородной консистенции.Соотношение цемента к песку от 1 до 2,5 до 1 до 6. Сначала готовится сухая смесь цемента и песка, затем постепенно добавляется вода, проводится перемешивание. Готовый раствор необходимо использовать в течение 90 минут. Чтобы смесь была пластичной и с ней было легче работать, строители рекомендуют вводить минеральные добавки, пластификаторы или обычное моющее средство (до 100 г на партию).

Заливка в опалубку

Раствор медленно заливается в опалубку.Чтобы избежать пустот, можно использовать деревянные трамбовки. Поверхность фундамента выравнивается шпателем. Он должен возвышаться над уровнем почвы минимум на 2-3 см. Главное не очень высокое, чтобы не было затопления стоячей водой. Поверхность фундамента должна быть идеально ровной, чтобы уличный фонарь не превратился в «падающую башню».

Установка закладного анкера и фланца типа

Для крепления опор используются закладные детали. Они соединяют подземную и надземную части конструкции.Бывают анкерные и фланцевые. Анкерные штифты — это штифты, соединенные сверху и снизу круглым / квадратным проводником. Фланцевые — обычные металлические трубы с квадратными / круглыми фланцами, приваренными на концах, в которых предусмотрены отверстия для болтов.

Закладные детали необходимо устанавливать в фундамент после завершения бетонных работ, но до процесса установки. Фланцевый анкер для крепления выставляется на поверхность фундамента в вертикальном положении. В монтажные отверстия вкручиваются болты для фиксации пятки мачты.

Установка анкерных закладных описана в Примечании №1.


Подключение светильника

После соединения подземной и надземной частей светильника пора подключаться к электропроводке.

В монтажной коробке лампы находим клеммник. Подключаем к нему один или два кабеля (при последовательном подключении шлейфа осветительных приборов). Ставим ноль на N, а фазный провод на L. Еще нужен третий заземлитель.

Наружное освещение применяется для освещения дорог, тротуаров и различных территорий, а также отдельных построек. Монтаж уличных фонарей осуществляется на объектах:

.
  • фасадов дома;
  • мачт осветительных;
  • путепроводов;
  • опор для передачи электроэнергии;
  • другие типы опор.

Установка наружного освещения позволяет решить задачу по освещению любой территории или здания.В нашей компании осуществляется не только установка светильников, но и установка опор освещения, которые являются важным элементом дизайна.

Основные этапы монтажа наружного освещения

Монтаж уличного освещения включает в себя ряд этапов, каждому из которых специалисты нашей компании уделяют должное внимание. На первом этапе разрабатывается проект установки внешнего освещения. Правильно разработанный проект должен учитывать различные моменты, которые могут повлиять на монтаж систем электроснабжения:

  • требуемая сила освещения;
  • максимально возможная максимальная потребляемая мощность осветительных приборов;
  • особенностей местности;
  • сечение и общая длительность кабелей питания;
  • прокладка кабеля и ее особенности;
  • необходимое количество осветительных приборов для установки;
  • установка системы безопасности и управления внешним освещением;

В нашей компании прокладка кабельных линий может производиться как по воздуху, так и путем прокладки кабеля в земле.Самый распространенный метод — проложить кабель в земле.

Принцип ведения электромонтажных работ

Согласно закону, производство электромонтажных работ может быть начато только после получения всех необходимых разрешений на прокладку кабеля в земле. Это связано с тем, что во время этих работ могут быть затронуты другие инженерные коммуникации, также расположенные в земле. Они могут быть повреждены несанкционированной прокладкой кабеля. Чтобы этого не происходило, перед монтажом следует тщательно определить геолокацию и нанести на нее конструкцию системы прокладки кабеля.Только после этого можно установить блок питания. Сама прокладка силового кабеля начинается с разметки территории, на которой будет установлено уличное освещение. Лучше всего разметить уровнем. Этот прибор позволит идеально определить место, где будет проводиться монтаж осветительных и несущих конструкций с учетом текущего проекта.

Кабельная проводка

Наши специалисты проводят максимально правильную прокладку кабельных линий, что обеспечивает защиту электрических коммуникаций от непредвиденных повреждений или выемки грунта.Перед прокладкой кабеля изначально устанавливается распределительный щит. В том случае, если было решено провести кабель из сшитого полиэтилена, то он должен быть надежно защищен. Для защиты кабеля от повреждений рекомендуется предварительно проложить трубы. Лучше всего установить бронированный кабель, который отличается высокой прочностью. Если таким способом осуществляется монтаж подстанций и самого кабеля, то использование труб потребуется только в местах наибольшего риска повреждения.Как правило, защита бронированного кабеля осуществляется только при его прохождении под магистралями, стоянками и другими территориями. Также желательно закрыть электросеть трубами на входе в здания. Надежный защитный трос позволит реже проводить ремонт освещения.

Прокладка кабеля начинается сразу после установки столбов наружного освещения. Перед прокладкой кабеля необходимо провести все необходимые электрические измерения. В частности, обязательным является измерение сопротивления изоляции.Это позволит убедиться, что изоляция провода не была нарушена на этапе транспортировки. Перед прокладкой кабеля проводится монтаж трансформаторных подстанций, если это предусмотрено проектом. Сегодня активно ведется установка трансформаторных подстанций, которые являются хорошей альтернативой традиционным трансформаторным подстанциям.

После монтажа трансформаторной подстанции непосредственно начинаются монтажные работы по прокладке кабеля.Рекомендуется начать с ввода кабеля в здание. Для этого кабель разматывают по всей длине кабельной сети. В этом случае нужно оставить место для кабеля к опорам освещения. Далее, размотав кабель, его укладывают в траншею. Для установки провода в опору освещения прорезают технологическое окно на глубине 60-70 см от уровня земли. Его можно заранее подготовить для удобства монтажа. Далее в последнюю стойку вводится питающий кабель с учетом того, что его достаточно для подключения к вводно-распределительному устройству (ВРУ).Монтаж ВРУ осуществляется при входе в здание или отдельное помещение. В состав этого распределительного устройства входят щиты, устройства и различные защитные устройства.

Приусадебный участок должен быть освещен. Это создает ощущение уюта и безопасности. Установка светильников для наружного освещения завершает экстерьер дома. Перед началом работы следует ознакомиться с основными правилами и какие материалы и лампы для этого используются.

Разновидность уличных фонарей

Существует упрощенная классификация светильников для наружной установки, которая подразумевает их разделение на автономные и сетевые.Автономные используют для работы фотоэлементы, благодаря которым заряжаются аккумуляторы. Их преимущество — автономность и мобильность: лампу не нужно включать и выключать, ее можно переставить в любое место.

Сеть подключена к линии 220 В. Их ассортимент широк. Их отличает конструкция, технические характеристики и способ установки.

  1. Фонари: установка уличных фонарей этого типа осуществляется на стенах, на опорных столбах и подвесных — на «струнах».
  2. По способу распространения света бывают парковые (классические), энергосберегающие (для местного и декоративного освещения) и сферические.
  3. Опорные столбы изготавливаются из металла, пластика, натурального и искусственного камня.
  4. Для ландшафтного освещения используются встраиваемые светильники: их устанавливают на горизонтальные или вертикальные поверхности.
  5. Прожекторы уличные различают по типу используемых ламп:
  • лампы накаливания;
  • галоген и металл-галоген;
  • газовый разряд;
  • ртуть;
  • натрий;
  • ксенон;
  • люминесцентный;
  • индукционный.

Важно: монтаж наружного освещения должен производиться с учетом степени климатической защиты. В паспорте прибора значение защиты от пыли указано цифрами от 1 до 6, а степень защиты от влаги — от 1 до 8. При выборе следует отдавать предпочтение светильникам с наивысшими показателями защиты, но не ниже. чем IP44.

Монтаж систем наружного освещения

К работе допускаются специалисты с соответствующим уровнем квалификации.Монтаж наружного и внутреннего освещения можно производить одновременно, но для наружных работ используются другие материалы. Соответственно вам понадобится специальный инструмент и приспособления:

  • индикатор (индикатор) наличия напряжения или тестер;
  • перфоратор;
  • бокорезы;
  • инструмент для снятия изоляции;
  • Набор отверток;
  • пояс установщика;
  • рулетка.

Монтаж сетей наружного освещения осуществляется поэтапно.Для установки светильников на столбы кирпичного или каменного забора следует заранее позаботиться о прокладке кабеля в земле.


При необходимости можно будет отремонтировать кабель, если к нему будет доступ. Опалубка должна быть шире возводимого забора.

Наружное освещение: установка опор

В местах установки кирпичных опор устанавливаются вертикальные стойки из металлических труб. Внутри стоек прокладывается кабель, который предварительно был проложен петлями.Стойки будут выполнять две функции: они нужны для защиты кабеля и для создания арматурного каркаса забора.

Монтаж стеллажей осуществляется строго вертикально. Основание необходимо оборудовать крестовиной для заливки в бетон.

Важно: кабель должен иметь запас, необходимый для установки светильников.

Другие способы прокладки кабеля в земле

Прокладка кабеля в земле для установки наружного освещения осуществляется с соблюдением следующих правил.

  1. Кабель прокладывается на глубину 0,4-0,7 м. На пересечении с проезжей частью следует предусмотреть защиту металлической или асбоцементной трубой.
  2. Прокладка линии под основанием здания не допускается. Кабельная траншея не должна находиться ближе 0,6 м от фундамента.
  3. На дне траншеи следует предусмотреть песчаную подушку толщиной 0,1-0,15 м. Также кабель засыпается песком.
  4. В одной траншее кабели должны располагаться на расстоянии не менее 0 мм.1 мес. Исходя из этого требования, разрабатывается траншея необходимой ширины.
  5. Возле кабельной линии не должно быть деревьев (минимальное расстояние 2 м). В исключительных случаях кабель следует защитить металлической трубой.
  6. Необходимо соблюдать удаленность от подземных коммуникаций: от канализации и водопровода должно быть не менее 1 м, от газопровода — 2 м.
  7. Пересекающиеся кабели в земле должны располагаться на расстоянии не менее 0,5 м друг от друга.
  8. Кабели армированные для подземной прокладки.Они защищены от грызунов. Керамический полнотелый кирпич можно использовать в качестве дополнительной защиты.
  9. Подключение кабелей под землей осуществляется только с помощью специальных муфт.

Кабель уличного освещения

Для прокладки электропроводки в земле и для прокладки воздушных линий электропередачи используются кабели различных типов. Чаще всего в землю прокладывают кабель марки ВБбШв (или ВБШв) с медными жилами или АВБбШв с алюминиевыми жилами.Монтаж в этом случае не требует использования труб для защиты. Но для подключения светильников, установленных на приусадебном участке, можно использовать кабели марки ВВП-1, но с обязательной защитой с помощью гофрированной металлической трубы.

В некоторых случаях необходимо прокладывать воздушные кабели. В последнее время для этого стали применять самонесущие СИП-провода с изолированными жилами. Изоляция изготовлена ​​из ПВХ-компаунда, устойчивого к ультрафиолетовому излучению, перепадам температур и воздействию химически активных веществ.

Монтаж осветительных приборов

После того, как кабель проложен и опоры для осветительных приборов установлены, можно приступать к подключению светильников. Для этого делается следующее.

  1. Светильник разбирается отверткой: необходимо снять монтажный элемент.
  2. Кабель обрезан в верхней части петли.
  3. Освободившиеся от изоляции концы вставляются в проушину монтажного элемента.И они подключаются к выводам картриджа или специальными контактами.
  4. Основание светильника крепится к вертикальной или горизонтальной поверхности (в зависимости от способа установки устройства производителем). Для этого перфоратором просверливают отверстия под дюбеля в заранее обозначенных местах. Светильник прикручивается саморезами.

Дополнительное оборудование для наружного освещения

Помимо ламп и кабелей для их подключения, установка освещения предполагает использование следующего оборудования.

  1. Датчики движения: устанавливаются в местах с низкой проходимостью. Эти устройства предназначены для экономии энергии. К ним можно подключать как групповые, так и индивидуальные светильники. В последнем случае можно устроить поочередное включение освещения садовой дорожки при движении человека.
  2. Датчики света: с их помощью автоматизируют включение ламп и фонарей в темноте и выключение на рассвете. Это также помогает экономить энергию, а также позволяет создавать «присутствие» хозяев.
  3. Контроллеры: такое оборудование позволяет установить требуемые день и час включения / выключения освещения, что осуществляется в автоматическом режиме.
  4. Коммутаторы: устанавливаются как обычные, так и прямые переключатели. Последние предназначены для включения / выключения наружного освещения с двух и более мест.

Некоторые нюансы установки уличного освещения

  1. При проектировании уличного освещения светильники следует разделить на отдельные группы. Каждая группа подключается к сети отдельным кабелем, устанавливается отдельное контрольное оборудование.Самостоятельное подключение позволяет оптимизировать освещенность помещения.
  2. Если предполагается декоративное наружное освещение зданий, установка светильников встраиваемого типа производится после прокладки кабелей вдоль стен в пазах.
  3. Необходимо заземлить приборы наружного освещения, подключив заземляющий провод к корпусу светильника. Для установки системы используется трехжильный кабель. Это не только предотвратит поражение человека электрическим током, но и продлит срок службы лампы.
  4. После установки выполняется тестовый выключатель и измеряется сопротивление заземления.

С одним из вариантов устройства уличного освещения вы можете ознакомиться, посмотрев следующее видео.

Установка наружного освещения своими руками

  • 0,00 / 5 5
  • 1/5
  • 2/5
  • 3/5
  • 4/5
  • 5/5

recn.ru

Кабель уличного освещения. Виды и способы установки | Полезные статьи — Кабель.RF

Рисунок 1. Система уличного освещения Монтаж системы наружного (уличного) освещения принципиально отличается от внутренней установки. Основное отличие заключается в используемых материалах и светильниках. Вне помещений кабели и оборудование подвергаются воздействию температуры, осадков, ветра и солнечной радиации, поэтому к ним предъявляются совершенно другие требования. Поэтому для выполнения такой задачи необходимо использовать кабель уличного освещения, который обеспечит безопасную и долговечную работу всей системы.

Рисунок 2. Подземная прокладка кабеля для уличного освещения Наружную прокладку кабеля можно производить двумя способами: подземным и воздушным.

Подземная прокладка предполагает использование кабеля, в конструкции которого есть броня из оцинкованных лент или проводов (например, ВББШв). Такой кабель можно прокладывать в земле без дополнительных защитных устройств (труб, лотков и т. Д.). Если вы используете кабель другого типа (например, ВВГ), то его необходимо прокладывать в защитном боксе или двустенной гофрированной трубе.Также нужно знать, что траншея перед прокладкой кабеля должна быть глубиной не менее 40 сантиметров (в случае использования защитного бокса) и не менее 80 сантиметров при прокладке без него.

Для подвесной прокладки необходимо использовать кабель уличного освещения с несущим элементом или обычный силовой кабель и кабель из оцинкованной стали, на который в будущем будет устанавливаться кабель.

Кабель устанавливается следующим образом: трос или прочный трос протягивают от конструкции к конструкции, и кабель цепляется за нее с помощью зажимов.При использовании кабелей или проводов с опорными элементами процесс монтажа упрощается в 2 раза.

Рисунок 3. Кабель марки АВТ Для воздушной прокладки чаще всего используются кабели и провода следующих марок: ВВГ-ХЛ (установка на кабель), СИП-2, СИП-4, а также АВТ. Кроме того, нужно помнить: кабель для уличного освещения необходимо использовать вместе с кабелем, иначе он растянется, что приведет к обрыву.

cable.ru

Освещение участка возле дома, дачи

Без освещения на участке возле дома не обойтись.Даже на дачном участке дачи хоть минимальное освещение, но оно должно быть. С ним как-то спокойнее и комфортнее. А уличное освещение постоянного места жительства — это тоже способ украсить участок, придать ему индивидуальности в вечернее время.

Функции и назначение

Освещение двора и прилегающей территории выполняет сразу несколько функций:


Обычно освещение на участке дома — загородном или загородном — комплексное. Как минимум фонарь у дверей и ворот, пара фонарей вдоль основных дорожек.Можно установить точечные светильники, управляемые из дома, при необходимости освещая территорию. Это минимум, обеспечивающий нормальную степень безопасности и удобства.

Выбор светильника

На улице необходимо установить специальные пыле- и влагозащищенные светильники. Степень защиты корпуса обозначается классом безопасности. Обозначается он латинскими буквами IP и двумя цифрами, которые следуют за ним. Первая цифра отражает степень защиты от пыли, вторая — от влаги.Чем меньше число, тем ниже защита. Например, IP 44 имеет более низкий класс защиты, чем IP 65. Конкретная расшифровка значения каждой цифры показана на фото ниже.


Расшифровка номеров в группе безопасности светильников

Понятно, что уличное освещение дома лучше всего делать светильниками класса IP 68, но они достаточно дорогие, да и ассортимент их не так велик. Но у вас не возникнет проблем с их работой — ни во время дождя, ни во время сильного ветра, уносящего пыль.

Если говорить о светильниках для уличного освещения, то вместо ламп накаливания лучше всего использовать светодиодные или экономичные лампы. Оптимальный вариант — светодиодный. При небольшом энергопотреблении они очень ярко светят. Например, лампа, потребляющая 7 Вт, излучает свет как лампа накаливания мощностью 50 Вт (или 650 лм). При этом они практически не нагреваются, благодаря чему близлежащие пластиковые детали не перегреваются. Диапазон применения несколько ограничен рабочей температурой от -20 ° C до + 40 ° C.

Если вы хотите еще больше снизить расходы на уличное освещение, вы можете установить светильники на солнечных батареях. Кстати, это тоже светодиодные лампы (LED), в корпусе которых присутствует аккумуляторная батарея. В светлое время суток аккумулятор накапливает энергию, которая затем расходуется на освещение. Эти светильники бывают разных форматов — от маленьких, которые прикрепляются к дорожке, до сплошных точечных светильников, которые можно использовать для освещения дороги.

Светильники на солнечных батареях различаются

В целом уличные фонари на солнечных батареях различаются по конструкции и способу установки.Самые простые варианты — садовые — можно просто воткнуть в землю (на фото слева), есть еще навесные варианты, которые можно повесить на деревья, веранду. Есть герметичные модели, которые могут плавать в воде. Запустить такую ​​лампу в водоем — отличное решение (второе изображение слева)

Не так давно появились модели, которые можно встроить в проход или лестницу (справа). Стоят они довольно дорого, но если учесть, что затраты на установку минимальны (не нужно прокладывать кабель), а затраты на освещение отсутствуют вообще, то такое вложение чрезвычайно выгодно.

Автоматика включения / выключения

Несмотря на то, что наличие датчиков требует дополнительных затрат, а также усложняет установку, это удобно и экономично. Есть реле времени, которые могут включать и выключать уличное освещение дома в заданное время. Такие системы имеет смысл устанавливать на охранное и функциональное освещение. Еще можно подумать об установке реле для декоративного освещения — это тоже удобно.


Уличное освещение дома состоит из нескольких частей

В местах с низкой проходимостью, где нужно только включать свет, когда вы там, можно поставить датчики движения.Также они могут быть частью охранного освещения — при движении включаются неработавшие ранее прожекторы. Сюрприз не понравится. Другое дело, что датчик может работать на собаке или другом животном, попадающем в его поле зрения. Но функции безопасности все равно будут более эффективными.

Еще одна возможность автоматизировать уличное освещение в частном доме — установить фотореле. Он реагирует на уменьшение количества света включением цепи питания лампы.Также в автоматическом режиме отключается питание — когда начинает восходить солнце.

Еще видео по теме

Размещение и порядок работы

В первую очередь необходимо составить подробный план освещаемой территории, на котором указано расположение всех светильников. Далее необходимо разработать маршрут, который будет соединять те источники света, которым требуется питание (кроме тех, которые работают на солнечной энергии). В щитке приборов для уличного освещения необходимо установить отдельный автомат.В некоторых случаях может потребоваться несколько отдельных линий электропередач (например, одна для освещения забора и участка перед домом, а вторая — для заднего двора).

Силовой кабель для светильников рекомендуется прокладывать под землей. Минимальная глубина укладки 80 см; желательно использовать бронированные кабели. Допускается прокладка кабеля ВВГ, но в защитной оболочке (специальный гофрированный рукав или асбоцементные трубы). Подробнее о подземной прокладке кабеля читайте здесь.


В большинстве случаев кабель для уличного освещения дома прокладывается под землей.

Воздушная прокладка кабеля для ламп также допускается, но это, во-первых, портит общее впечатление, а во-вторых, необходимо найти кабель, оболочка которого не боится ультрафиолета. Это определенные виды полиэтилена, оболочки из которого значительно удорожают кабельную продукцию. Чаще всего здесь используется кабель ВВГ, но он требует защиты от ультрафиолета.Его необходимо прокладывать в кабельных каналах (если они идут вдоль стен зданий) или гофрированных шлангах. Без такой защиты через несколько лет (3-4 года в зависимости от региона) оболочка треснет, что может привести к выходу из строя всей системы.

Выбор сечения кабеля описан здесь, о том, как подключить провода, читайте здесь.

Несколько слов о выборе места для установки выключателей уличного освещения дома. Система может быть довольно сложной — отдельно тянут питание на светильники на заборе, отдельно — на освещение по дорожкам, еще одну ветку — на декоративное освещение.Но все выключатели желательно сосредоточить внутри дома, а удобнее всего — возле входной двери.

Недостатком данной схемы является то, что выключать и включать освещение необходимо из дома. Сделать такую ​​схему удобнее можно с помощью системы дистанционного управления. Но это дорогое оборудование. Установка проходных выключателей обойдется дешевле. Они дают возможность включать / выключать свет с двух / трех точек. Один можно поставить внутри дома, второй на заборе, возле гаража и т. Д.

stroychik.ru

Прокладка проводов и кабелей для уличных фонарей в частном доме


Практически каждый хозяин частного дома собирается так или иначе организовать освещение приусадебного участка. Узнайте, как лучше организовать освещение и проводку.

В большинстве случаев освещение организовано по одному из двух противоположных принципов. Некоторые домовладельцы воплощают в жизнь мечты о красивом и уютном царстве света и тени. Другие ограничиваются одинокой лампочкой у входной двери или на заборе у ворот.

Оба варианта имеют право на жизнь. Но расчетливый хозяин должен помнить, что освещение необходимо, прежде всего, с функциональной точки зрения. Ведь свет дает возможность как жителям дома, так и их гостям спокойно, комфортно и безопасно перемещаться по территории. Это особенно полезно, если на участке есть перепады высот, неровный рельеф, ступеньки, элементы ландшафтного дизайна и т. Д. А проникновение незваных посетителей легче обнаружить при наличии освещения.Наконец, важна и декоративная составляющая.

Правила прокладки проводов для уличных фонарей

Есть два способа прокладки электрического кабеля — подземный и воздушный. Первый способ более распространен и надежен, так как провода пролегают ниже уровня промерзания почвы и защищены от внешних воздействий слоем земли 0,5-1 м. Однако его использование ограничено рядом условий. Не прокладывайте кабели под землей при высоком уровне грунтовых вод, а также в местах с повышенной подвижностью грунта.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
