как разобрать и собрать, как снять и заменить патрон + фото и видео

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

кнопка пуска;
широтно-импульсный регулятор;
электродвигатель;
транзистор;
планетарный редуктор.

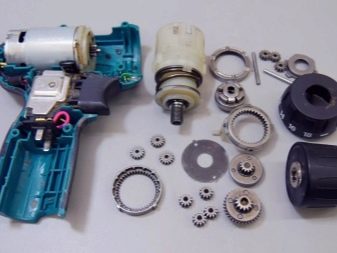

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

неисправность аккумулятора;
износ щёток;
поломка кнопки;
биение патрона;
отсутствие реакции на попытки включения или выключения;
работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

Снимите аккумулятор.
Открутите винты, соединяющие две половины корпуса.
Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления
Снимите его верхнюю часть.
Выньте содержимое.
Отсоедините кнопку.
Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода
Снимите переключатель скоростей.
Отсоедините двигатель, редуктор, регулировочную муфту и патрон.
Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

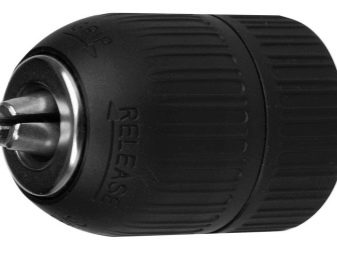

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

Конусом Морзе.
Резьбовым соединением.
Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Тип резьбового крепление патрона обозначается на нижней части его корпуса

Если патрон оказался резьбовым, нужно выполнить следующие действия:

Разожмите кулачки патрона.
Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
Возьмите шестигранный Г-образный ключ размером 10 мм.
Короткий край вставьте в патрон и плотно зажмите в кулачках.
На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.
Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
Ударьте молотком по головке болта. Патрон выскочит из корпуса.

Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

криво зажимает биты;
люфт между битами и кулачками;
кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

Разберите патрон.
Снимите конусную гайку, которая состоит из двух частей.
Выкрутите зажимные кулачки.
Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.
В процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить
Соберите патрон в порядке, обратном разборке.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя

Видео: устранение быстрого разряда аккумулятора

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Ремонт зарядного устройства

Частые поломки зарядного устройства:

горит предохранитель;
переламывается сетевой кабель;
обрывается первичная обмотка трансформатора;
пробиваются диоды.

Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

Зарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой

Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.

Видео: диагностика и ремонт зарядного устройства

Проблемы с кнопкой

Неисправность кнопки пуска может приводить к следующим нарушениям работы шуруповёрта:

появляется самоход;
прибор не включается;
прибор работает нестабильно.

От кнопки два провода идут к контактам батареи и два — к двигателю. Если есть транзистор, то он подключается тремя проводами. Убедитесь, что проблема в кнопке:

Подключите аккумулятор. Нажмите на кнопку и тестером замерьте напряжение на её выходе, оно должно отсутствовать.
Снимите аккумулятор и извлеките верхний провод двигателя из корпуса кнопки.
Подключите двигатель напрямую к аккумулятору. Для этого возьмите два провода необходимой длины и подсоедините их к контактам аккумулятора. Другие концы проводов подсоедините к корпусу двигателя и к проводу, который был вставлен в кнопку. Если двигатель заработал, значит, кнопка неисправна.

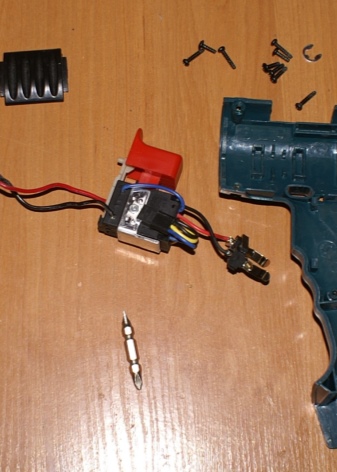

Кнопка пуска двумя проводами соединяется с аккумулятором, а двумя другими — с двигателем

Видео: диагностика и замена кнопки шуруповёрта

Последовательность ремонта кнопки:

Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.
Причиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор

Осмотр и ремонт регулятора усилия

За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.

Ремонт регулятора усилия заключается в визуальном осмотре, очистке от грязи и смазке

Видео: ремонт трещотки

Разборка и ремонт редуктора

Основные элементы редуктора:

шестерни;
водила;
сателлиты.

Они изготовлены из металла и пластмассы. Кольцевая шестерня — это цилиндр с внутренними зубьями по всей окружности. По зубьям двигаются сателлиты.

Редуктор состоит из кольцевой шестерни с внутренними зубьями и двух ступеней шестерён-сателлитов

Первое водило имеет две шестерни с обоих концов. Первая солнечная — приводная шестерня двигателя. Она заходит между сателлитами первого водила. Вторая солнечная на противоположной стороне заходит между сателлитами второго водила. У двухступенчатого редуктора второе водило связано с валом, на который одевается патрон. У трёхступенчатого редуктора есть ещё один механизм. Все эти детали расположены внутри кольцевой шестерни.

Двигатель передаёт вращение сателлитам первой ступени через солнечную шестерню. Первое водило вращает вторую ступень сателлитов. Если есть третья ступень, то её вращает второе водило. Сателлиты всех ступеней вращаются внутри кольцевой шестерни. Последнее водило вращает вал патрона. С каждой передачей крутящего момента скорость падает.

Последовательность разборки редуктора:

Снятие патрона.
Раскручивание корпуса.
Отсоединение редуктора от двигателя.
Снятие пластины.
Изъятие всех деталей из корпуса.
При разборке редуктора все детали снимаются последовательно: сначала сателлиты первой ступени, а потом второй
Выкручивание всех болтов, которые соединяют обе половины редуктора.
Коррекция диаметра пружины с использованием плоскогубцев с целью улучшения включения передачи.
Разборка муфты за счёт снятия стопорного кольца, шайб, насыпного подшипника.
Изъятие вала.

Все детали разбираемого редуктора раскладывайте по порядку, чтобы потом было легче собирать.

Детали лучше раскладывать в порядке снятия с редуктора, чтобы удобнее было собирать его обратно

Если при работе шуруповёрта слышен скрежет или он дёргается, значит, редуктор имеет дефекты. Во время работы приходится производить боковое нажатие и сильно нагружать инструмент. Из-за этого искривляется вал редуктора и возникает заметное биение. В этом случае узел меняется в сборе.
Если износилась опорная втулка и подшипник вала, то их можно заменить на аналогичные.
Поломка штифта сателлита сопровождается запуском и моментальной остановкой двигателя. Замените водило или редуктор.
Изнашивание зубцов шестерёнок также требует замены редуктора.

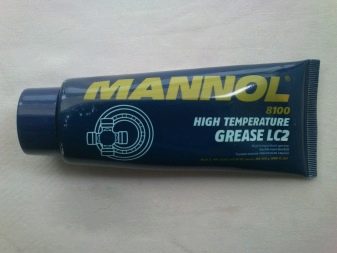

Часто ремонт редуктора сводится только к очистке и смазке. Не переборщите со смазкой, иначе прибор будет плохо работать.

Видео: разборка, сборка, очистка и смазка редуктора

Замена щёток

Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Они могут находиться внутри корпуса двигателя под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На износ щёток указывают следующие признаки:

двигатель работает рывками;
слышны несвойственные нормальной работе звуки;
искрение;
запах гари.
При снятии и установке щёток нужно придерживать держатели, иначе под действием пружины они могут разлететься довольно далеко

Видео: замена щёток двигателя

Ремонт двигателя

В шуруповёрте используется двигатель постоянного тока в цилиндрическом корпусе с магнитами. Внутри находится якорь с обмотками и щётки. Для проверки двигателя отсоедините редуктор и провода, ведущие к кнопке, и замерьте сопротивление обмотки якоря мультиметром. Отсутствие показаний прибора говорит об обрыве, а очень низкое значение — о коротком замыкании. Сопротивление коллектора измеряется на валу и каждой пластине. Оно должно быть нулевым. Неисправности в якоре ведут к отключению при работе, потере мощности, искрению и задымлению.

Видео: тестирование обмотки якоря и пластин коллектора мультиметром

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она запрессована на валу, её снятие проходит с некоторыми трудностями. Купите специальный съёмник или воспользуйтесь подручными средствами. Не пытайтесь это сделать плоскогубцами или гвоздодёром — вы погнёте вал и испортите зубья шестерни.

Возьмите кусок профиля или швеллера. Сделайте продольную канавку болгаркой.
Вставьте вал в канавку перпендикулярно профилю и как бы подденьте шестерню.
Положите профиль на две твёрдые поверхности так, чтобы двигатель свисал между ними.
Возьмите гвоздь и молотком аккуратно постучите по краю вала. Шестерня легко сползёт.
Оденьте шестерню на новый двигатель с помощью молотка и твёрдой поверхности.

Видео: снимаем шестерню с вала двигателя

Шуруповёрт трещит, но не крутит

При появлении треска в работе шуруповёрта сначала попробуйте поменять положение регулятора скоростей. Возможно, он недовключился. Если эта процедура не помогла, разберите инструмент.

Если двигатель крутится, отсоедините патрон. Проверьте вращение вала редуктора и состояние шестерни двигателя.
Если вал не вращается и шестерня целая, разберите редуктор. Проверьте состояние зубьев сателлитов и шестерёнок.
Если двигатель не работает, проверьте щётки, обмотки и якорь.

Теперь вы знаете как разбирать, собирать и ремонтировать шуруповёрт своими руками.

универсальный прибор для вкручивания и сверления – Советы по ремонту

Дрель-шуруповерт сетевой – это электрический инструмент, используемый домашними мастерами для разного рода работ. Такой прибор сочетает в себе функции отвертки и дрели, а также может применяться для смешивания жидких строительных составов, что позволяет осуществить специальная насадка. Чтобы выбрать эффективное и надежное устройство, необходимо изучить особенности и принцип действия шуруповертов, функционирующих от электрической сети.

Дрель-шуруповерт сетевой: универсальный прибор для вкручивания и сверления

Дрель-шуруповерт — универсальный инструмент, который пригодится в каждом доме

Особенности устройства электрической дрели-шуруповерта

Приспособления, которые работают от электрической сети, являются невероятно востребованными. Спрос на такие устройства объясняется их незаменимостью и универсальными качествами. Их можно использовать для совершенно разных задач. Они функционируют от электросети, напряжение в которой составляет 220 В.

Электрическая дрель-шуруповерт имеет преимущества и недостатки

Полезная информация! Сетевые (или, как их еще называют, проводные устройства) имеют характерный внешний вид. Они включают в себя продолговатый корпус и ручку, отвечающую за удобство использования прибора. Рукоятка имеет специальную кнопку «Старт», посредством которой происходит запуск приспособления.

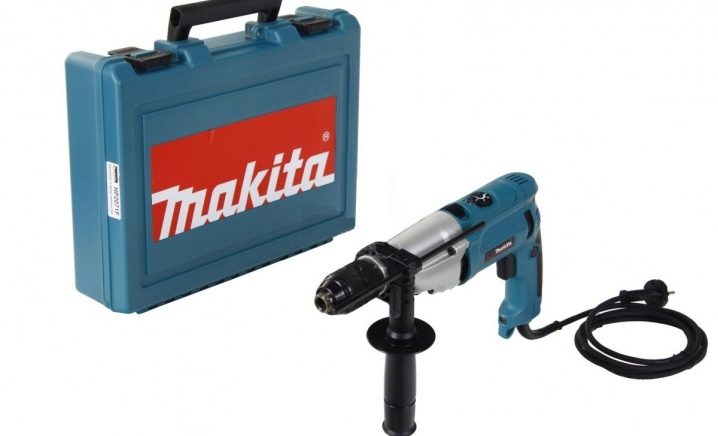

Из нижней части рукоятки проводного шуруповерта выходит электрический шнур, подключаемый к розетке во время использования прибора. Такие устройства имеют одну особенность: они оснащаются специальным магнитным держателем, входящим в конструкцию редуктора.

Такой инструмент также включает в себя целый ряд других компонентов. Электродвигатель обеспечивает необходимое для работы вращение устройства. Специальный ограничитель, расположенный в рабочей части, предназначен для регуляции глубины завинчивания.

К главным составляющим стоит отнести электронный блок, отвечающий за управление прибором, и зажимной патрон. Электрошуруповерты такого типа включают в себя полумуфту, которая имеет одну особенность. Эта деталь способна сбрасывать силу крутящего момента держателя. Это происходит в том случае, когда достигнута предельная глубина завинчивания. Некоторые устройства, относящиеся к средней и высшей ценовым категориям, могут иметь регулятор переключения скоростей. Эксплуатационные характеристики таких приборов значительно выше, поэтому их рекомендуют специалисты.

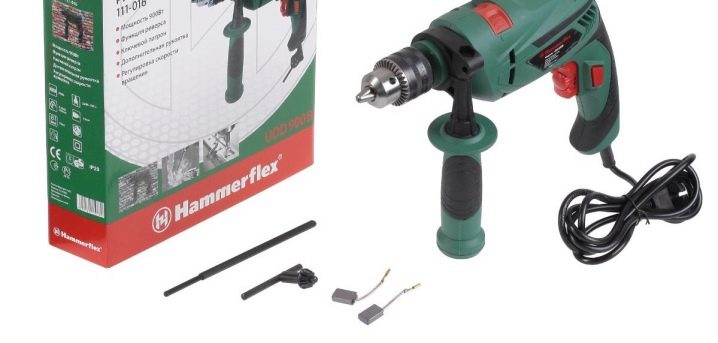

Инструмент состоит из электродвигателя, блока, патрона, шнура и других деталей

Разновидности электрических шуруповертов в зависимости от формы корпуса

По данному показателю выделяют две разновидности устройств. От формы зависит удобство использования прибора, поэтому обязательно нужно ознакомиться с ее основными вариантами. Итак, сегодня в продаже можно встретить следующие модели шуруповертов:

пистолетные;
в форме буквы «Т».

Приспособления, которые относятся к первому типу, являются более бюджетными. Корпус таких устройств изготавливается из пластмассы. В сетевых дрелях патрон фиксируется непосредственно к валу двигателя, поэтому качество и эффективность устройства зависят от того, какую мощность оно имеет.

Обратите внимание! Главным недостатком пистолетных приборов является быстрый нагрев корпуса во время работы. Это говорит о том, что их нельзя использовать на протяжении долгого времени.

В свою очередь, устройства, корпус которых имеет форму буквы «Т», отличаются от пистолетных расположением рукояти. В таких моделях она смещена к центру. Электрические дрели-шуруповерты такого типа можно приобрести за более высокую стоимость. Считается, что Т-образный корпус минимизирует напряжение, оказываемое на кисть руки во время работы устройства.

Устройства по форме бывают двух видов: Т-образные и пистолетные

Чаще всего модели, относящиеся ко второй группе, являются профессиональными и используются квалифицированными работниками. Электромотор таких приспособлений вращает биту более плавно, что увеличивает эффективность устройства. Скорость вращения в подобных шуруповертах регулируется специальной деталью – планетарным редуктором.

Классификация электрических сетевых шуруповертов по эксплуатационной сфере

Этот универсальный и компактный прибор также можно классифицировать в зависимости от сферы использования. Рассмотрим два варианта проводных шуруповертов, которые без труда можно приобрести в профильном магазине или заказать в интернет-магазине:

бытовые;
профессиональные.

Бытовые приборы покупают для частного применения в домашних условиях. Такие модели, как правило, отличаются демократичной стоимостью и довольно просты. Дополнительных функций в этом случае практически нет, так как изделия должны выполнять простую работу с большими временными промежутками между ней.

Ручные электрические дрели-шуруповерты бытового типа отличаются небольшой мощностью двигателя. Специалисты категорически не рекомендуют подвергать такой прибор длительному использованию. Несмотря на все минусы устройства, его стоимость полностью соответствует функционалу. Если соблюдать эксплуатационные правила, то тогда такой прибор прослужит довольно долго.

Дрель-шуруповерты классифицируются на профессиональные и бытовые

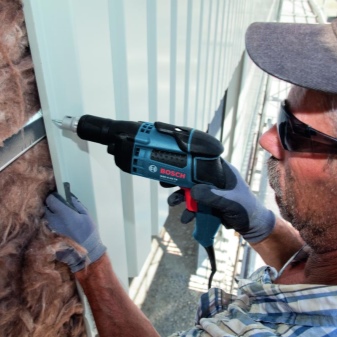

Профессиональные модели используются мастерами в различных областях строительной сферы. С помощью их выполняется работа, которая требует высокой мощности. Такие устройства являются устойчивыми к перегревам. Еще одним преимуществом подобных моделей считается их длительный эксплуатационный срок, однако профессиональные шуруповерты нуждаются в особом уходе.

Чтобы выбрать модель, подходящую для использования в конкретных условиях, рекомендуется изучить характеристики отдельных дрелей-шуруповертов. Отзывы, оставляемые на профильных форумах, также способствуют приобретению надежного приспособления.

Существуют также специальные компактные устройства, которые имеют минимальную мощность. Ее хватает для выполнения простых операций. Они могут использоваться как в бытовой, так и в профессиональной строительной сфере.

Дрель-шуруповерт сетевой: преимущества и недостатки

Электронные устройства такого типа, функционирующие от сети, имеют целый ряд достоинств, за счет которых они получили широкое распространение в строительной сфере. Рассмотрим положительные характеристики подобных приспособлений более подробно.

Электрические дрель-шуруповерты имеют много преимуществ

Полезная информация! Главный плюс таких устройств заключается в отсутствии аккумуляторной батареи. Безусловно, модели, которые имеют ее, более мобильны, но они не рассчитаны на долговременную работу. Наличие бесперебойного питания позволяет выполнять большие объемы работы на высокой мощности.

Электрические дрели-шуруповерты также более удобны в использовании, так как имеют меньшую массу. Это связано с отсутствием аккумуляторной батареи. Благодаря возможности выполнения работы на высоких оборотах происходит значительная экономия времени. Все операции производятся в несколько раз быстрее.

Еще один положительный момент, являющийся очень важным для тех, кто использует шуруповерты не только дома, но и на улице, – устойчивость проводного устройства к погодным условиям. При низкой температуре приспособления, не подключаемые к сети, значительно быстрее теряют заряд, что приводит к необходимости постоянной смены аккумуляторов. Цена электрических дрелей, отличающихся морозостойкостью, выше, чем стоимость стандартных аналогов.

Сетевые устройства имеют более низкий вес, в сравнении с аккумуляторными

Недостатки у проводных шуруповертов тоже присутствуют. Наиболее существенным минусом является ограниченный радиус действия, который полностью зависит от длины электрошнура.

Электрические дрели-шуруповерты: виды устройств по принципу действия

Все подобные приспособления можно разделить на группы по принципу действия. От особенностей, проявляющихся во время работы, зависит эксплуатационная принадлежность этих устройств. Довольно популярными являются модели с тормозом двигателя. Функционирует тормоз за счет замыкания мотора. Для того чтобы остановить прибор, достаточно просто отпустить клавишу «Старт». В продаже также можно встретить приспособления, которые имеют механический тормоз.

Еще одна модификация проводного устройства – ударная. Электрическая дрель такого типа создает импульсы, которые способствуют вкручиванию металлического изделия. При этом двигатель устройства начинает вращаться рывками, которые отличаются высокой мощностью. Это позволяет выполнить даже самую сложную работу.

Существуют узкоспециализированные модели, используемые для гипсокартона. В их конструкцию включена специальная ограничительная муфта. С ее помощью производится регуляция глубины вкручивания шурупов, которые имеют достаточно большую длину.

Самые популярные дрель-шуруповерты — это ударные и с тормозным мотором

Типы патронов: выбор лучшей дрели-шуруповерта

Сетевые модели отличаются друг от друга еще по одному показателю – строению патрона. От конструктивных особенностей этой детали зависит то, насколько надежным будет устройство во время использования. Рассмотрим, какие приборы наиболее часто встречаются сегодня в продаже.

Широкое распространение получили модели, оснащенные зубчатыми патронами. В таких приборах насадка крепится посредством применения специального ключа. Время, затрачиваемое на эту процедуру, является главным недостатком подобных устройств. Однако они отличаются высокой надежностью, поэтому так популярны. Цена сетевых шуруповертов такого типа довольно демократична.

Следующим подвидом являются шуруповерты, которые имеют быстрозажимные патроны. Скорость замены наконечников в этом случае значительно превосходит аналогичный показатель других устройств. Такие приборы рекомендуется приобретать для выполнения несложной работы. Это связано с тем, что надежность фиксации насадки в этом случае значительно ниже.

Обратите внимание! Для вкручивания металлических изделий в поверхности, отличающиеся повышенной твердостью, устройства с быстрозажимными патронами не подходят.

Самыми востребованными патронами считаются быстрозажимные и зубчатые

Наиболее эффективными, позволяющими выполнять сложные задачи являются ударные дрели-шуруповерты. Сетевые приспособления такого типа стоят дороже стандартных, однако их цена полностью соответствует эксплуатационным характеристикам. Мощность насадки зависит в первую очередь от диаметра патрона. Устройства, предназначенные для бытового использования, имеют сечение, не превышающее 20 мм.

Как выбрать дрель-шуруповерт: основные характеристики

При выборе электрического инструмента, используемого для сверления, необходимо обращать внимание на несколько наиболее важных характеристик, предопределяющих его эксплуатационную пригодность. Рассмотрим ключевые показатели сетевых приспособлений.

Мощность. При выборе инструмента для сверления и вкручивания металлических изделий необходимо в первую очередь учитывать, какую он имеет мощность. Данный показатель оказывает влияние на функциональность прибора. Как правило, бюджетные варианты имеют небольшую мощность, но можно найти и хорошие недорогие шуруповерты.

Диапазон мощности может варьироваться от 100 до 900 Вт. Для бытового использования рекомендуется приобретать модели, у которых этот показатель составляет приблизительно 400-500 Вт. От мощности устройства зависит количество электроэнергии, которую будет потреблять приспособление во время работы.

Если устройство приобретается для бытового использования, то рекомендуется покупать модели с мощностью 400-500 Вт

Крутящий момент. Этот параметр определяет усилие, которое будет прилагаться к металлическому изделию и самому сверлу в процессе вращения. Зная данное значение, можно определить, для какого материала подходит конкретный инструмент. Измеряется в ньютонах на метр (Н/м).

Для приборов, которые будут эксплуатироваться в хозяйственных целях, достаточно 10 Н/м. Профессиональные устройства должны иметь более сильный крутящий момент – минимум 30 Н/м. Наиболее надежными моделями, отличающимися высокой эффективностью, считаются немецкие шуруповерты компании Bosch, которые совмещают в себе качество и стильный дизайн.

Скорость вращения. Данный параметр не является обязательным, если необходимо выбрать бытовую модель. Но в строительной сфере скорость вращения очень важна, так как от нее зависит точность сверления и скорость выполнения работы. Сетевые ударные шуруповерты являются наиболее эффективными и имеют высокую скорость оборотов.

Реверс. Для сетевых устройств наличие этой функции является обязательным правилом. От того, где именно расположен переключатель на корпусе приспособления, зависит удобство эксплуатации шуруповерта. Чаще всего переключатель размещается в непосредственной близости от кнопки «Пуск».

При покупке нужно обращать внимание на скорость вращения и крутящий момент

Переключатель скоростей. Данная функция важна лишь в том случае, если приспособление будет применяться не только для вкручивания металлических изделий, но и для сверления отверстий. Переключатель находится на корпусе электрического проводного устройства.

Перед тем как выбрать конкретное приспособление, рекомендуется изучить рейтинг сетевых шуруповертов. В нем представлены инструменты, наиболее подходящие для бытового, а также профессионального использования.

Обратите внимание! Для того чтобы вкрутить металлическое изделие, достаточно скорости 500 об/мин. В свою очередь, для сверления она должна быть выше. Чтобы проделать точное отверстие, необходим минимальный показатель не ниже, чем 1500 об/мин.

Дополнительные функции сетевых шуруповертов

Перед приобретением конкретной модели прибора также рекомендуется провести оценку его дополнительных функций. Некоторые из них являются очень полезными в условиях бытового использования. Гораздо проще выполнять разноплановую работу прибором, который имеет регулятор скорости. С его помощью можно контролировать скорость сверления и вкручивания, что позволяет эффективно проводить работу на поверхностях, имеющих различную плотность.

Некоторые модели сетевых устройств оснащены регулятором скорости

Лучшие сетевые шуруповерты включают в себя опцию регуляции оборотов рабочего инструмента. Стоимость таких устройств выше, но при необходимости можно выбрать довольно бюджетную модель. Стоит также обратить внимание на приборы, в которых реализована возможность фиксации клавиши «Пуск». Подобная функция чаще всего встречается в профессиональных инструментах. Такие устройства заряжаются шурупами и называются ленточными. В их конструкцию входит специальная муфта, которая при контакте с шурупом начинает раскручивать патрон с битой.

Для бытовых приборов наличие фиксатора не так важно. Эта функция может понадобиться только в том случае, когда шуруповерт имеет высокую мощность, которой достаточно для сверления отверстий в материалах с высокой плотностью. В остальных ситуациях ее наличие не так важно, поэтому для хозяйственных целей рекомендуется приобретать модели, имеющие более низкую цену. Электрические шуруповерты могут также оборудоваться специальной подсветкой. Это удобно, если работа выполняется в комнате, которая не имеет достаточного освещения.

Некоторые модификации шуруповертов содержат на корпусе специальные отсеки, которые необходимы для хранения дополнительных бит. Современные модели оснащаются фиксаторными приспособлениями для закрепления устройства на монтажном поясе. Все вышеперечисленные функции могут быть полезны в зависимости от характера работы, поэтому стоит заранее определиться с эксплуатационным назначением устройства, чтобы приобрести модель, не включающую в себя ничего лишнего.

Какой сетевой шуруповерт лучше купить: патроны и редукторы

Патроны, которые еще именуются шпинделями, устанавливаются на сетевые шуруповерты и могут быть нескольких типов в зависимости от особенностей конструкции. Первый вариант такой детали – трехкулачковая ключевая. Подобные патроны являются классическими и устанавливаются на дрели. Они отличаются высокой степенью надежности при фиксации сверла. В рейтингах сетевых шуруповертов эта разновидность встречается довольно часто.

Лучше отдавать предпочтение моделям с металлическим редуктором

Обратите внимание! Трехкулачковые ключевые элементы способны достаточно точно производить центровку. Стоит также сказать о том, что их зажимное усилие выше, чем в приспособлениях, оснащенных другими типами патронов.

Второй разновидностью патронов является бесключевой, который считается менее надежным. Однако изделия, фиксируемые вручную, более целесообразно использовать, если во время работы необходимо часто менять наконечники. В качестве примера можно привести устройство Вихрь. Дрель-шуруповерт такого типа имеет приемлемую стоимость.

Быстрозажимные патроны, устанавливаемые на шуруповерты, менее надежны, но они отлично подходят для домашней эксплуатации. Профессионалы также активно используют приборы такого типа, поскольку они значительно увеличивают скорость выполняемой работы.

Редукторы включают в себя полимерные материалы. Это значительно снижает их надежность. Безусловно, цена дрели-шуруповерта такого типа будет ниже, но покупать его для активного использования нецелесообразно. Пластмассовые детали более подвержены износу и имеют сравнительно небольшой срок эксплуатации. Наличие пластмассового редуктора допустимо только в тех моделях, которые приобретаются для нечастого бытового применения.

Патроны быстрозажимного типа считаются оптимальными для домашнего использования

Сетевой шуруповерт Штурм ID2145P: лучшее соотношение цены и качества

Данное устройство выпускается немецким предприятием, продукция которого отличается высоким качеством комплектующих деталей. Приспособление этой серии относится к бюджетному ряду, поэтому его может приобрести любой желающий. Для бытового использования оно подходит как нельзя лучше.

Сетевой шуруповерт такого типа включает в себя функцию дрели. С его помощью можно сверлить отверстия в материалах, имеющих не только среднюю, но и высокую прочность. Модель с безударной дрелью оснащена двигателем, мощность которого составляет 450 Вт. Для применения в хозяйственных целях этой величины вполне достаточно.

В рейтинге электрических дрелей этот прибор занимает высокую позицию еще и потому, что его крутящий момент составляет 35 Н/м. Подобное приспособление применяется для завинчивания длинных металлических изделий. Устройство имеет быстрозажимной патрон, показатель сечения которого равен 10 мм.

Кроме всего прочего, этот шуруповерт может функционировать в двух скоростных режимах. Возможность реверсного вращения также присутствует. Для того чтобы обезопасить мастера во время работы, в таком приборе реализована блокировка клавиши «Пуск».

Немецкий дрель-шуруповерт Sturm ID2145P характеризуется высоким качеством

Длина сетевого кабеля шуруповерта Штурм этой серии составляет 4 м. Это позволяет проводить работу без использования удлинительных элементов. Редуктор в данном устройстве изготовлен из металла, что также является серьезным преимуществом, продлевающим эксплуатационный срок изделия.

Сетевой шуруповерт Зубр ЗСШ-300-2: лучшее сочетание стоимости и мощности

Это отечественное устройство, которое отличается хорошей мощностью (300 Вт). Длина кабеля в этом случае является весомым достоинством. Прибор имеет пятиметровый шнур, что позволяет выполнять работу на значительном удалении от розетки. Двигатель устройства обеспечивает высокий крутящий момент при сверлении и завинчивании, а именно 35 Н/м.

Полезная информация! Кабель приспособления покрыт слоем специальной морозоустойчивой резины, что позволяет применять прибор на улице в зимнее время года.

Максимальная скорость вращения на холостом ходу может достигать 1400 об/мин. Шуруповерт этой серии имеет два скоростных режима, что увеличивает область его применения. Многие пользователи выбирают именно такую модель для домашней эксплуатации.

Дрель-шуруповерты от бренда «Зубр» выпускаются с высокой мощностью, при этом имеют приемлемую стоимость

Прибор имеет возможность реверсного вращения. Сетевой шуруповерт Зубр способен регулировать частоту вращения, что происходит благодаря электронной системе контроля. Показатель сечения патрона в этом случае является стандартным и составляет 10 мм. Быстрозажимной инструмент увеличивает удобство работы при частой смене наконечников.

Приобретение такой модели позволяет обеспечить высокую безопасность эксплуатации, так как она имеет систему, блокирующую клавишу «Пуск». Стоит также выделить, что прибор имеет небольшой вес, а срок его гарантийного использования составляет 5 лет.

Сетевая дрель-шуруповерт Интерскол ДШ-10/320Э2: удобный прибор для дома

Изготавливаются изделия этой серии отечественным производителем. Прибор фирмы «Интерскол» имеет высокий крутящий момент, несмотря на то что потребляет минимум мощности. Таким образом, его можно отнести к категории экономичных устройств. В данном приспособлении реализована функция безударной дрели, что позволяет использовать шуруповерт для сверления отверстий в твердых поверхностях.

Характеристики такого прибора обуславливают его надежность. Такие шуруповерты нередко встречаются в небольших мастерских. Материал, из которого изготовлен редуктор, – пластмасса. Однако рабочие элементы в нем выполнены из металла, поэтому инструмент устойчив к износу.

Сетевое устройство «Интерскол» ДШ-10/320Э2 характеризуется износостойкостью и надежностью

Сетевой шуруповерт Интерскол этой серии включает в себя двигатель средней мощности, а именно 320 Вт. Крутящий момент такого приспособления довольно высок и составляет 35 Н/м. Этого более чем достаточно для того, чтобы вкручивать довольно габаритные металлические изделия. Максимальный диаметр шурупов, которые может завинтить подобный прибор, – 6-7 мм.

Патрон быстрозажимного типа упрощает эксплуатацию прибора. Диаметр этой детали составляет, как и в предыдущих моделях, стандартные 10 мм. Такой шуруповерт также может функционировать в двух скоростных режимах. Первый из них рекомендуется для выполнения завинчивания, а второй – для организации отверстий в поверхностях разной плотности. Данная модель довольно часто встречается в различных рейтингах сетевых дрелей-шуруповертов.

Длина сетевого кабеля такого устройства не самая большая – всего 2 м, но ее вполне достаточно для бытового применения. Следует запомнить, что для эксплуатации модели фирмы «Интерскол» может понадобиться удлинитель. К дополнительным функциям этого устройства можно отнести реверсное вращение и возможность блокировки клавиши «Пуск».

Сетевой шуруповерт Макита 6805BV: популярная модель для дома и работы

Прибор фирмы Makita такого типа отличается высоким качеством сборки и нередко применяется профессионалами. Модель оснащается специальным патроном, который поддерживает функцию смены бит без затягивания. Это позволяет без лишних усилий производить замену насадок, что увеличивает удобство и скорость работы.

Инструменты от компании Makita ценятся не только любителями, но и профессионалами

Сетевой шуруповерт Makita этой серии способен регулировать глубину утопления головки металлического изделия. Это достигается за счет особой конструкции патрона. Мощность данного приспособления высокая (510 Вт.) Скорость вращения рабочей части может достигать 2500 об/мин.

Обратите внимание! Использование дрели-шуруповерта Макита позволяет не только быстро вкручивать металлические фиксаторные элементы, но и выкручивать их. Крутящий момент 6805BV ниже, чем во многих приборах, представленных в рейтинге. Этот показатель составляет всего 26 Н/м, однако его можно регулировать.

Блокировка клавиши «Пуск» в этом приборе тоже присутствует. Она производится механической системой, что увеличивает надежность эксплуатации устройства. Этот шуруповерт имеет электрошнур, длина которого составляет 2,5 м. Из недостатков такой модели можно выделить ее большую массу, что приводит к быстрому уставанию руки во время работы.

Сетевая дрель-шуруповерт Макита, безусловно, является одним из лучших устройств, но и оно не лишено недостатков. Такой прибор рекомендуется покупать в том случае, когда надежность стоит на первом месте, опережая удобство использования. Корпус и внутренние детали этого приспособления отличаются высокой прочностью и устойчивы к износу.

Показатель крутящего момента в устройстве Makita 6805BV составляет 26 Н/м

Сетевой шуруповерт Бош GSR 6-25 TE 2011 Case: высокомощное устройство

Данное приспособление отличается наличием мощного двигателя и богатой комплектацией. Проводная модель от известного немецкого бренда чаще всего приобретается для профессионального использования, однако ее можно купить и для дома.

Применение такого прибора позволяет выполнять работу любой сложности. С помощью устройства GSR 6-25 TE 2011 Case можно вкручивать длинные металлические изделия. Отвечая на вопрос о том, какой сетевой шуруповерт лучше из недорогих, данную модель не стоит брать во внимание. Стоимость немецкого прибора значительно выше цены отечественных аналогов.

Мощность двигателя в этом случае составляет 701 Вт. Максимальная скорость вращения рабочего инструмента – 2500 об/мин. Данный прибор включает в свою конструкцию специальный патрон, конфигурация которого не требует затягивания при установке наконечников. Вспомогательные функции шуруповерта весьма обширны. Из них стоит выделить следующие: реверсное вращение, блокировку клавиши «Пуск», а также наличие намагниченного фиксатора для бит.

Электрический дрель-шуруповерт Bosch GSR 6-25 TE 2011 Case имеет высокую мощность

Если принять во внимание все характеристики такого прибора, стоит отметить, что он напоминает предыдущее устройство фирмы «Макита». Электрическая дрель-шуруповерт Bosch имеет и некоторые недостатки. Главный минус прибора – его большая масса. Стоит также сказать, что процесс смены наконечников довольно трудоемкий. В остальном отзывы об этом устройстве преимущественно положительные.

Техника безопасности при работе с сетевым шуруповертом

Работа с инструментом, который функционирует от электросети, требует от мастера соблюдения ряда правил. Перед тем как активировать устройство, необходимо провести его инспекцию. При обнаружении дефекта включать прибор не рекомендуется. То же самое касается и сетевого кабеля, который очень просто повредить, особенно если в доме идет ремонт.

Обратите внимание! Если прибор не активируется, то тогда, скорее всего, проблема связана с его внутренними деталями. Для самостоятельной починки устройства стоит изучить электрическую схему дрели. В противном случае выявить неисправность будет гораздо сложнее.

Менять насадки нужно правильно, иначе устройство может поломаться

Смена насадки должна производиться исходя из разновидности патрона. Например, зубчатые типы требуют наличия специального ключа, поэтому выполнять данную операцию без него категорически не рекомендуется. Несоблюдение этого правила может привести к поломке инструмента.

После замены насадки стоит провести ее проверку. Наконечник должен быть закреплен прочно. Во время работы дрели ни в коем случае нельзя прикасаться к ее подвижным элементам. Многих интересует вопрос о том, как из шуруповерта сделать сетевой шуруповерт. Самостоятельно выполнять подобную работу опасно, но при изучении электронной схемы и соблюдении всех необходимых правил это возможно. После использования прибора его необходимо обязательно выключить.

Таким образом, проводные шуруповерты являются незаменимыми инструментами, которые применяются как в хозяйственных, так и в профессиональных целях. При выборе конкретной модели необходимо обращать внимание на ее мощность и массу. Прибор должен быть удобным в использовании, поэтому его форма тоже должна учитываться. Смена рабочих насадок для домашнего инструмента не так важна, но если планируется активная его эксплуатация, то лучше приобрести быстрозажимную разновидность.

какой электрошуруповерт-дрель лучше выбрать для дома? Схема зарядного устройства

Электрический шуруповерт является популярным и востребованным электроинструментом и имеется в домашнем арсенале у большинства мужчин. Аппарат нередко сочетает в себе функции дрели и перфоратора, из-за чего часто приобретается в качестве недорогой альтернативы таким приборам.

Устройство и технические характеристики

Несмотря на большой модельный ряд приборов с наличием большого количества дополнительных функций, схема конструкции и принцип работы у всех шуруповертов примерно одинаков. Отличия, безусловно, есть, однако они имеют гораздо большее значение для мастеров ремонтного сервиса, нежели для рядового потребителя.

В базовый состав классического шуруповерта входят следующие узлы:

высокопрочный корпус с размещенными на нем кнопками управления;
электродвигатель, преобразующий электрическую энергию в крутящий момент;

редуктор, передающий вращение от электродвигателя к шпинделю и изготовленный из технического пластика либо металла;
патрон, надежно фиксирующий рабочий инструмент;
провод питания, соединяющий прибор с источником электроэнергии напряжением 220 В.

Одной из главных технических характеристик электрошуруповерта является его мощность. У большинства бытовых моделей она не превышает 500 Вт, однако в более «серьезных» инструментах достигает 900 Вт и более. Управление прибором осуществляется посредством кнопки пуска и реверсного переключателя. При включении реверса происходит изменение полярности питания, и двигатель начинает крутиться в обратную сторону. Это позволяет выкручивать закрученные ранее метизы.

Редуктор, как правило, имеет две скорости вращения. На низкой, составляющей всего 450 об. /мин., осуществляется вкручивание или выкручивание шурупов и саморезов, а на более высокой, достигающей 1400 оборотов, – сверление деревянных, пластиковых и даже металлических поверхностей. Благодаря высокой скорости вращения мощный шуруповерт может работать не только в качестве электроотвертки, но и заменять собой электродрель.

Еще одним немаловажным параметром является величина крутящего момента, которая показывает силу воздействия бит на метизы.

От этого значения целиком зависит вид материала, с которым способен работать шуруповерт. В обычных бытовых моделях этот показатель редко бывает выше 15 Н*м, в то время как у профессиональных аппаратов может достигать 130 Н*м. Таким образом, приборы для дома предназначены преимущественно для закручивания коротких шурупов и саморезов, а при помощи профессионального устройства можно затянуть длинные и толстые дюбеля и анкеры.

Преимущества и недостатки

Высокий потребительский спрос на электрические шуруповерты обусловлен рядом неоспоримых преимуществ этого универсального инструмента.

Невысокий вес выгодно отличает электрические приборы от их аккумуляторных аналогов и делает работу с инструментом удобной и комфортной.
Благодаря постоянному напряжению прибор не несет потерь мощности в процессе эксплуатации, как это происходит у шуруповертов, работающих на аккумуляторе.

Возможность использовать инструмент в качестве дрели и даже перфоратора значительно увеличивает область его применения и увеличивает спрос.
Широкий ценовой диапазон позволяет приобрести устройство по доступной цене и значительно сэкономить бюджет.

Большой ассортимент представленных на рынке образцов повышает потребительскую доступность прибора и позволяет удовлетворить даже самый требовательный запрос.

Однако, наряду с множеством очевидных достоинств, слабые стороны у инструмента все же есть. К недостаткам относят необходимость иметь поблизости источник электрического питания, что не всегда бывает удобным при работе на дачном участке или в удаленном от электрических розеток месте. Часто для того чтобы решить проблему, приходится пользоваться удлинителем, а это не всегда бывает возможно технически. Недостатком считают и невозможность работы под дождем. Однако это требование распространяется на многие другие инструменты и обусловлено необходимостью соблюдения техники безопасности, запрещающей работу электроприборов в таких условиях.

Критерии выбора

Прежде чем приступить к покупке электрического шуруповерта, необходимо определить, для каких видов работ приобретается инструмент и как часто будет использоваться. Например, если прибор покупается исключительно для домашнего использования либо для сборки корпусной мебели, то лучше выбрать недорогую компактную модель мощностью от 450 до 650 Вт. С закручиванием дюбелей такой прибор, конечно, не справится, однако завинчивание шурупов и саморезов, а также сверление отверстий в дереве, кирпиче и пластике – это ему вполне под силу. Более того, его мощности вполне хватит для перемешивания небольших порций строительных смесей и цемента.

Если же прибор требуется для профессиональной деятельности, то стоит обратить внимание на «серьезные» многофункциональные устройства, способные заменить не только электродрель, но и средний по мощности перфоратор.

Следующим критерием выбора является величина крутящего момента. Как было сказано выше, для домашних приборов достаточно будет показателя до 15 Н*м, в то время как для профессиональной работы нужно покупать устройство с величиной крутящего момента не менее 100-130 Н*м. Следует обращать внимание и на скорость вращения двигателя. Однако при выборе домашних приборов особой разницы между мощным и слабым мотором нет – закрутить шуруп или собрать шкаф получится даже самым простым шуруповертом. Если инструмент приобретается для просверливания отверстий, то лучше выбирать модель с более высокой скоростью. Чем выше количество оборотов, тем легче управлять инструментом, тем более ровными получатся края у отверстий.

Еще одной важной функцией является наличие переключателя скоростей. Присутствием этой опции, собственно, и отличается обычный электрошуруповерт от многофункционального аппарата, способного использоваться как дрель .Еще одним критерием выбора является наличие опций. К ним относят функцию реверса, электронное управление и возможность блокировки шпинделя при замене сверла или биты. Также нужно обратить внимание на патрон, который бывает двух видов: ключным и быстрозажимным. Первый хотя и фиксирует сверло очень надежно, но имеет ряд недостатков.

Во-первых, под рукой всегда должен быть ключ, который часто теряется. Во-вторых, замена инструмента занимает довольно продолжительное время. И в-третьих, зубцы на ключе со временем истираются, поэтому ключ постоянно будет нуждаться в замене.

Второй тип патрона – быстрозажимной – наличия ключа не требует. Однако часто ломается, хуже держит инструмент и постоянно забивается пылью и грязью. Как видно, оба патрона имеют как сильные, так и слабые стороны, и какой из них выбрать, зависит от назначения инструмента и личных предпочтений покупателя.

Как пользоваться шуруповертом? Можно ли его использовать как дрель и просверлить бетонную стену? Как работать шуруповертом для скрутки проводов?

Многие мастера предпочитают пользоваться шуруповертом вместо отвертки. Он позволяет сэкономить время и сделать работу быстро и качественно. Давайте ознакомимся с принципами работы и устройством этого инструмента, узнаем сферы его применения и правила эксплуатации, а также дадим несколько полезных советов.

Устройство и принцип работы

Шуруповерт можно применять в разных сферах деятельности и для различных действий, например, в быту, при строительстве, сборке и разборке мебели, в разных мастерских и там, где используется много креплений. Им можно сверлить, делать резьбу, закручивать и откручивать крепежи. Давайте ознакомимся с устройством и принципом действия такого механизма.

Все шуруповерты подразделяются на три вида:

работающие от обычной сети и называющиеся сетевыми;
работающие от заряженной батареи и носящие название аккумуляторные;
работающие как от сети, так и от батареи – комбинированный вариант.

Все шуруповерты очень похожи как по внешнему, так и внутреннему строению. Они состоят из таких элементов, как:

корпус;
патрон;
кнопка включения;
переключатель вращения;
регулятор скорости;
кнопка блокировки включения;
регулятор силы затяжки.

В некоторых моделях дополнительно есть подсветка, а в некоторых отсутствует тот или иной элемент. Так, у моделей, работающих от сети, присутствует шнур питания, в то время как у аккумуляторных присутствует накопитель заряда.

Корпус электроинструмента состоит из двух частей и может быть выполнен из пластика или сплава различных металлов, но такое встречается гораздо реже.

Внутри него находятся:

электродвигатель;
плата;
конденсатор;
редуктор;
муфта.

Принцип работы всех шуруповертов схож между собой – электродвигатель приводится во вращательное движение с помощью потребляемой электроэнергии, которая передает усилие с помощью редуктора и вала от мотора к имеющейся насадке, установленной в патроне, а насадка уже производит процесс сверления, вкручивания или выкручивания крепежей. У сетевых шуруповертов двигатель использует переменное напряжение сети 200 В, а в аккумуляторных – постоянное напряжение от 3,5 В до 36 В.

Заменить насадку также довольно легко и просто. При этом шуруповерт может иметь патрон быстрозажимного типа или под ключ.

Смена насадки при патроне быстрозажимного типа:

для начала надо подобрать сверло под те работы, которые вы планируете выполнять, или биту, учитывая размеры шляпки, тип прорези;
патрон раскручивают против часовой стрелки;
устанавливают выбранную насадку;
вращая гильзу патрона по направлению движения часовой стрелки, происходит зажим насадки.

Смена насадки при патроне под ключ:

берут ключ и вставляют его в специальное углубление;
раскручивают патрон;
вставляют новую насадку;
вращают ключ по направлению движения часовой стрелки, закрепляя насадку.

Как подготовить к работе?

Первое, что вам необходимо будет сделать для того, чтобы приступить к работе, – вынуть шуруповерт из кейса или чемодана и проверить, нет ли на нем видимых повреждений, сколов или трещин. Если вы заметили, что с инструментом что-то не в порядке, то использовать его ни в коем случае нельзя, так как это может быть небезопасно. Обязательно убедитесь, что аккумулятор шуруповерта заряжен, или сам шуруповерт подключен к сети. Когда эти условия выполнены, шуруповерт включают работать на холостых ходах и проверяют соответствие вращения насадки и резьбы на крепеже. Если все условия выполнены, то можете смело начинать работу.

Не забудьте подобрать и правильно зафиксировать насадку или сверло в зависимости от того, где и как вы собираетесь работать. Как их закреплять, мы упомянули выше, когда рассказывали о смене насадки.

При непосредственном использовании прибора также необходимо соблюдать ряд простых правил и требования.

Обращайте пристальное внимание на сам шуруповерт. На нем находится специальная шкала, вращая которую есть возможность регулирования мощности инструмента. При повороте шкалы установите режим, необходимый вам, ориентируясь на то, какую работу вы сейчас выполняете.

Режимы:

закручивания;
откручивания;
блокировка.

Переключаться между этими возможностями инструмента довольно легко и просто. Необходимо лишь держать шуруповерт за рукоятку, расположенную выше аккумуляторной батареи. Чаще всего рукоятку покрывают материалом, который прорезинен. Именно поэтому такая обработанная рукоятка является безопасной при работе и дает гарантию того, что шуруповерт не выпадет из вашей руки при работе. Для большей надежности инструмент пристегивают к руке с помощью ремешка.

Варианты использования

Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.

В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

Но некоторые пользователи используют шуруповерт, например, для таких нестандартных вещей, как полировка автомобиля, чтобы размешивать смеси или краски, для шлифования различных поверхностей, для скрутки проводов, вязке арматуры и даже для того, чтобы бурить лунки во льду.

Скрутка проводов

Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.

Вязка арматуры

Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.

Особенности сверления бетона

Как уже было отмечено выше, шуруповерт можно использовать в разных сферах и разными способами. С помощью электрических шуруповертов можно сверлить дерево, бетон и многие другие материалы. Внимательно ознакомьтесь с инструкцией по применению той или иной модели, так как именно там прописано, для сверления каких материалов его можно использовать.

Для сверления бетона используют очень мощные дрели-шуруповерты. Чаще всего такие инструменты работают в ударном режиме, но даже с таким прибором сверлить бетонную стену довольно проблематично. Поэтому для таких случаев лучше использовать особое сверло с алмазным напылением.

Можно ли использовать как дрель?

Как уже было сказано выше, в основном шуруповерт применяется для таких вещей, чтобы что-то открутить или закрутить. При использовании шуруповерта как дрель внимательно ознакомьтесь с инструкцией – предусмотрена ли такая возможность в инструкции от производителя.

Если все-таки есть возможность использовать шуруповерт в качестве дрели для того, чтобы просверлить и сделать отверстие, например, в деревянном или пластмассовом изделии, то рекомендуется подкладывать под тот или иной предмет небольшой и ровный кусок дерева. Так ваше отверстие будет выполнено более качественно и позволит не допустить появления трещин и сколов.

Если в вашей работе используется металл, то здесь надо придерживаться некоторых простых правил. Прежде чем приступить к сверлению, место отверстия надо накренить во избежание скольжения сверла по металлу. Выберите режим сверления и приступайте к работе. Но здесь надо не забывать о том, что при сверлении по металлу может произойти поломка сверла. Для того чтобы это предотвратить, не рекомендуется сильно нажимать на инструмент. Если произошло так, что сверло застряло, то переключите шуруповерт в режим выкручивания, и спокойно выкрутите сверло.

Но все-таки рекомендуется для этих целей приобрести специальную модель дрель-шуруповерт, которые также могут быть как сетевыми, так и аккумуляторными.

Полезные советы по эксплуатации

Познакомимся с некоторыми полезными советами по эксплуатации как обычных шуруповертов, так и таких инструментов, как дрель-шуруповерт, используя которые вы сможете пользоваться своими инструментами долго и качественно:

если собираетесь присоединить или извлечь аккумулятор, обязательно выключите шуруповерт;
во время работы не допускайте перегревания инструмента, и при малейших признаках делайте перерывы в работе;
если вы применяете шуруповерт на высоких оборотах, то после этого рекомендуется прокрутить его на холостых, пока он не остынет;
при потере сети требуется замена провода или шнура зарядного устройства;
нельзя использовать его под дождем, снегом или в любой другой влажной среде.

При использовании дрели-шуруповерта:

обязательно убедитесь в том, что все части прибора исправны;
если вы долго не использовали инструмент, рекомендуется зарядить батарею, так как даже в неработающем состоянии аккумулятор разряжается;
при самой процедуре сверления будьте уверены в том, что не проходит нигде электрический кабель, различные трубы и так далее;
так же, как и при использовании обычного шуруповерта, старайтесь избегать попадания влаги на корпус прибора;
при первом использовании аккумулятор необходимо заряжать не менее 12 часов;
при непосредственном использовании избегайте часто тормозить работу прибора, иначе можете испортить аккумуляторную батарею.

Не забывайте про некоторые особенности хранения шуруповерта. Во время хранения отсоедините аккумулятор от прибора, рекомендуется хранить эти составные части по отдельности. После того как аккумулятор будет извлечен, его надо поставить на зарядку. Не забывайте, что при длительном отсутствии эксплуатации аккумуляторы могут разряжаться, поэтому периодически его рекомендуется заряжать.

Шуруповерт имеет редуктор, который требует того, чтобы его смазывали. Периодичность данной процедуры зависит от того, что за модель используется, и как часто вы им пользуетесь. Предупреждением о том, что прибор необходимо смазать, будет появления характерного неприятного надрывного звука, или же тяжелое вращение патрона. Для смазки хорошо подойдут силиконовая или тефлоновая смазка, «Литол» или Mannol.

Не забывайте перед тем, как начать пользоваться шуруповертом, в обязательном порядке ознакомиться с инструкцией по эксплуатации. В ней, как правило, указаны технические характеристики эксплуатируемой модели, различные особенности конструкции, рекомендуемые области применения, а также советы, как ухаживать, обслуживать и транспортировать.

О том, как правильно работать с шуруповертом, смотрите в видео ниже.

Аккумуляторные шуруповерты. Виды и устройство. Работа

Аккумуляторные шуруповерты — незаменимой вещью в любом хозяйстве является шуруповерт. Его применяют в работах по ремонту, строительстве и в быту. В бытовых условиях с помощью шуруповерта можно закрепить шкаф, полку или карниз, а также выполнить сборку мебели.

Основной задачей шуруповерта является вкручивания и выкручивание крепежных деталей и саморезов. Также шуруповерт может выполнять некоторые функции дрели: сверлить отверстия в дереве, металле, нарезать резьбу. Сегодня в торговой сети разнообразие электроинструмента очень велико, поэтому чтобы сделать правильный выбор шуруповерта, необходимо знать его устройство, назначение, виды и другие параметры.

Виды и конструктивные особенности

Аккумуляторные шуруповерты делятся по назначению:

Бытовые.
Профессиональные.

По типу питания:

Сетевые.
Аккумуляторные.
Комбинированные.

Не все параметры профессионального инструмента будут нужны для бытового применения. Однако цена бытовых шуруповертов намного меньше. Чтобы закрутить саморез, шуруп или гайку, вполне хватит крутящего момента 15 Нм. Профессиональные же модели имеют крутящий момент до 130 Нм. При необходимости сверления твердого материала используют только профессиональные аккумуляторные шуруповерты.

Другим отличительным параметром является скорость вращения вала электродвигателя. Скорость вращения мотора профессионального шуруповерта составляет 1200 оборотов в минуту, а бытовые способны работать со скоростью 500 об/мин.

Частота применения шуруповерта также влияет на выбор модели. Если вы пользуетесь таким инструментом 1 раз в месяц, то вам вполне хватит любительского шуруповерта.

Аккумуляторные шуруповерты обладают многими достоинствами:

Возможность замены аккумулятора на резервный. При разрядке основного аккумулятора, вместо него можно установить запасной, и продолжать работать.
Автономная работа. Шуруповерт не нуждается во внешнем питании, так как аккумулятор прикреплен к его корпусу. Необходимо только следить за своевременной зарядкой.
Мобильность. Во время работы можно выполнять работу в самых труднодоступных местах.

Виды аккумуляторов

Для выбора аккумулятора необходимо учитывать следующие критерии:

Сохранение емкости батареи. При неполной зарядке некоторые виды аккумуляторов снижают общую емкость батареи (эффект памяти). Литий-ионный аккумулятор, в отличие от других, не реагирует и не снижает своей емкости при частичной зарядке.
Эксплуатация при пониженных температурах. По этому параметру лидером является никель-кадмиевый аккумулятор. Он отлично работает в зимних условиях при низких температурах, в отличие от других видов, которые не могут обеспечить нормальную работу на морозе.
Максимальное число зарядок. Лучшими здесь являются также никель-кадмиевые модели аккумуляторов. Их можно заряжать больше 1000 раз. На втором месте находятся никель-металл-гидридные батареи. Они выдерживают до 500 зарядок. Однако литий-ионные аккумуляторы обладают наибольшей емкостью, в отличие от других.
Экологическая безопасность. Из трех типов максимальной экологичностью обладает литий-ионный аккумулятор.

Если шуруповерт будет применяться редко, то оптимальным выбором будет никель-кадмиевый аккумулятор, так как он будет функционировать намного дольше, в то же время его цена, ниже литий-ионных батарей. Если вы планируете напряженную работу, то лучшим выбором является литий-ионная батарея. Аккумуляторные шуруповерты, оснащенные любыми видами аккумуляторов, через 3-4 года требуют замены батареи.

Электродвигатель

Электродвигатель шуруповерта является главным функциональным механизмом, на который следует обратить пристальное внимание.

Шуруповерты оснащаются двумя видами электродвигателей:

Коллекторные, оснащенные угольными щетками.
Бесщеточные.

Шуруповерты со щеточными двигателями имеют меньше стоимость, однако нуждаются в периодическом техобслуживании в виде чистки коллектора и замены щеток. Поэтому, при приобретении шуруповерта, необходимо учесть этот фактор.

Шуруповерты с двигателем, не имеющим щеток, стоят значительно дороже, однако не требуют постоянного технического обслуживания, не создают такого шума, как щеточные модели, работают более мягко.

Шуруповерт с функцией дрели

Не все люди разбираются в электроинструменте, и при покупке не могут определиться, какую именно модель лучше приобрести. Между обычным шуруповертом и дрелью-шуруповертом есть несколько отличий.

Аккумуляторный шуруповерт, имеющий несколько опций, все равно не сравнится с шуруповертом-дрелью, так как он в основном служит для заворачивания саморезов, но не для сверления отверстий. Для сверления нет необходимости в повышенной скорости вращения.

Дрель-шуруповерт обладает меньшими оборотами, однако имеет приспособленное крепление для фиксации сверла и регулировку оборотов мотора. Также есть разница в виде хвостовика: патрон является быстрозажимным. Его применяют для сверл и бит, что повышает универсальность инструмента.

Комплектация и исполнение корпуса

Аккумуляторные шуруповерты по-разному комплектуются с завода. Чаще всего в комплекте есть набор различных насадок. Стоимость инструмента зависит от объема комплектации.

При приобретении следует определиться с комплектацией. Если вам не будет нужна основная часть прилагаемых насадок, то целесообразно купить аккумуляторный шуруповерт без насадок.

Рукоятка устройства играет большую роль. Они бывают двух видов:

В виде пистолета.
Расположенные по центру тяжести.

Второй вид стал наиболее популярным. В магазине лучше попробовать взять инструмент разных моделей в руку, и выбрать наиболее удобный вариант. Неудобный инструмент не доставит вам комфорта, а только снизит качество и скорость работы.

Вспомогательные функции

Многие изготовители электроинструмента оснащают свою продукцию дополнительными опциями, которые дают возможность расширения сферы использования инструмента, позволяют сделать его универсальным:

Ограничение глубины завинчивания. Такой опцией обычно снабжают сетевые шуруповерты, однако с такой опцией есть и аккумуляторные модели.
Импульс. Эта функция действует по принципу временного ускорения крутящего момента. Это делает работу намного легче, шуруп быстрее входит в материал.
Подсветка. При работе со слабым освещением или в темноте такая функция очень пригодится.
Функция перфоратора. Применяется при сверлении кирпича или бетона.
Несколько скоростей вращения. Между скоростями можно переключаться с помощью специального механизма, изменяя скорость вращения, для определенных видов материалов.

Комбинированные шуруповерты

Устройство и работа таких шуруповертов практически ничем не отличается от других моделей. Комбинированные модели созданы для таких людей, которые не всегда могут определиться, в каком режиме они будут применять шуруповерт, и какое питание для них более оптимально.

Смысл их действия заключается в том, что шуруповерты могут функционировать как от электрической сети, так и от аккумуляторной батареи, что является преимуществом. Наиболее популярным производителем таких комбинированных образцов электроинструмента является компания Blaucraft.

Ремонт шуруповерта своими силами | Мои инструменты

Шуруповерт — это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно — просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

Возникновение посторонних звуков
Вибрация и бой зажимного патрона
Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

Вал редуктора искривляется от воздействия больших нагрузок
Рабочие поверхности шестерней изнашиваются
Изломывается штифт, на котором крепятся сателлиты
Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

Неправильная эксплуатация инструмента
Сильные нагрузки, на которые не рассчитан прибор
Отсутствие смазки
Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

Поломки в электрической части — как выявить и устранить

У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

При нажатии кнопки пуск, инструмент не подает признаков жизни
При переключении реверса — эта опция не работает
Не регулируются обороты

Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
Вставить вилку зарядного устройства в розетку
Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
Переключается рукоятка реверса
Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Как пользоваться шуруповертом (как использовать, работать) — правильно, в домашних условиях, для начинающих, инструкция, для чайников

У многих начинающих мастеров часто возникает вопрос, как пользоваться шуруповертом, при первом знакомстве с ним. Так происходит практически у всех, но изучение принципов работы и правил эксплуатации не занимает много времени благодаря тому, что современный инструмент удобен и прост при бытовом использовании.

Применение шуруповерта в домашних условиях

Шуруповерт в домашних условиях может быть применен повсеместно, так как современные устройства в быту легко заменяют дрель, отвертку и даже шлифовальную машинку при нечастом использовании. Для этого необходимы специальные насадки, которые можно приобрести во многих строительных магазинах.

Выполнение практически любой работы, связанной со сборкой/разборкой или установкой крепежа, ускоряется в несколько раз при использовании аккумуляторного шуруповерта, а не ручного инструмента.

Правила пользования

Ответ на вопрос, как использовать шуруповерт, достаточно прост, главное, тщательно соблюдать инструкции по эксплуатации, особенно на первых этапах освоения нового инструмента.

Аккумулятор

Аккумулятор необходимо постоянно хранить в защитном кейсе. Лучше всего убирать подальше зарядку, металлические предметы, чтобы избежать замыкания противоположных контактов и выхода его из строя.

Аккумулятор вставляется просто — достаточно установить его в соответствующий паз в нижней части ручки шуруповерта и ввести до щелчка. Чтобы вытащить — одновременно зажать кнопки по обеим сторонам аккумулятора и извлечь его.

Как закрепить биту или сверло

Необходимо поместить заднюю часть насадки посередине между кулачков, зажимающих ее. После этого зажать одной рукой гильзу шуруповерта, а второй включить его, это затянет кулачки, и закрепить биту или сверло внутри.

Чтобы достать биту — механизм аналогичен, только при этом следует переключить шуруповерт в режим обратного вращения и изъять насадку.

Режим сверления

В зависимости от того, какой крепеж используется и в какой материал он вкручивается, варьируется сила, которую прикладывает шуруповерт к головке крепежа. Сверху расположен переключатель с разными цифрами, которые означают силу в Ньютонах.

Для начинающих может быть сложно сразу же подобрать правильный режим, к примеру:

для закручивания шурупа в дерево хватит 6-8 Н
для толстых шурупов для металла не менее 12 Н

Вкручивание и выкручивание крепежа

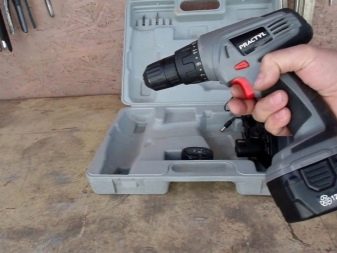

Изначально инструмент находится в нейтральном положении. Переключатель режимов располагается обычно около кнопки включения.

Переключатель может выглядеть по-разному, но принцип у него один — он может включать реверс (вращение в обратную сторону), нейтраль и вращение по часовой стрелке.

Важно! При закручивании и выкручивании следует правильно держать шуруповерт.

Он должен располагаться перпендикулярно плоскости материала, с которым производится работа. Для закручивания саморезов следует прикладывать небольшое усилие, чтобы устройство могло войти в материал. При использовании его вместо электроотвертки лучше, наоборот, делать все аккуратно без сильного нажима, чтобы избежать ненужных поломок.

Уход за инструментом

Шуруповерт, как любой электроинструмент, не терпит воду, поэтому лучше использовать его хранить вдали от влажных мест. Не стоит кидать инструмент или класть небрежно. Это может привести к повреждению деталей и выходу его из строя. Необходимо стараться избегать попадания пыли и грязи внутрь. Мелкодисперсные частицы могут привести к ранней поломке устройства.

Техника безопасности при работе

Рекомендации:

Всегда следует работать в перчатках и защитных очках, чтобы избежать ранения осколками.
Нельзя пользоваться поврежденными аккумуляторами и инструментом с дефектами корпуса.
Хранить инструмент нужно в сухом теплом месте, защищенном от детей.
Перед началом работы следует проверить работоспособность и целостность устройства.
Следует всегда находиться в устойчивой позе, чтобы избежать падения и предупредить риски травм.
Чтобы избежать «наматывания» волос или частей одежды на шуруповерт, следует плотно застегнуть рукава либо закатать их и надеть перчатки, а волосы убрать и закрыть.
Рабочее место должно быть убрано, а также хорошо освещено.

Даже для чайников использование шуруповерта не должно составлять существенных проблем, поскольку инструмент крайне прост в освоении и работе. Главное, соблюдать правила эксплуатации и требования техники безопасности, а с опытом придет понимание, как лучше применять подобное устройство в повседневной деятельности.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Подписаться
