Что такое диод Шоттки- подробное описание полупроводника.

В электроустановках, как вы знаете, имеет огромное применение силовые полупроводниковые приборы — промышленные диоды. Это  стабилитроны, диоды Зенера и гость нашей статьи — диод Шоттки.

Что такое диод Шоттки(наречен в честь немецкого физика Вальтера Шоттки), могу сказать кратко – он отличается от других диодов принципом работы основанный на выпрямляющем контакте металл – полупроводник. Этот эффект может получиться в двух случаях: для диода n-типа –если в полупроводнике работа выхода меньше чем металла, для диода р-типа – если работа выхода полупроводника больше чем металла. Наибольшей популярностью пользуются диоды Шоттки вида n-типа из-за высокой подвижностью электронов, сравнимо с подвижностью дырок.

Плюсы диода Шоттки

Рис 1. Вид диода Шоттки в разрезе

Плюсы и минусы

Для сравнения берем биполярный диод. Как говорится: сразу в огонь, начнем с недостатка, а он считаю самый важный. У диодов Шоттки огромный обратный ток.



С минусами все, теперь хорошее, плюсы.

  • Во-первых, считаю, что диоды Шоттки являются наиболее быстродействующими. Так же можно учитывать плюсом прямое падение напряжения при таком же токе на несколько десятых вольта меньше как у биполярных.
  • Во-вторых, можно добавить, что у  данных диодов  не накапливается не основные носители заряда, так как ток в полупроводнике проходит по принципу дрейфа. Про этот механизм расскажу в следующих статьях.

Структура диода Шоттки.

Огромное количество диодов Шоттки изготавливаются по планарной технологии с  эпитаксиальным n-слоем, на поверхности которого создают оксидный слой, в котором образуются окна для формирования барьера. В роли последнего используются такие металлы: молибден, титан, платина, никель. По всей площади контактной области формируется кольцо кремния р-типа( рис 2 а), которое будет служить уменьшением краевых токов утечки.Структура диода Шоттки

Рис 2 а.,б.

Работает «охранное» кольцо таким способом: степень легирования и размеры р-области проектируется таким образом, чтобы при перенапряжениях на приборе ток пробоя протекал именно через р-n-преход, а не через контакт Шоттки.

Здесь мы видим, что области р-типа сформированы непосредственно в активной области перехода Шоттки. Поскольку в такой конструкции имеется два типа перехода – переход металл-кремний и р-n-переход,- по своим свойствам и характеристикам она занимает  промежуточное положение. Благодаря переходу Шоттки, она имеет минимальные токи утечки, а из наличия р-n-перехода — большие напряжения при прямом смещении.

Также конструкция, приведенная на

рисунке 2 б, обладает повышенной устойчивостью к действию разряда статического электричества. Это следует из принципа работы, который заключается в том, что объемные токи утечки замыкаются на обедненной области р-n-перехода, тем самым уменьшая электрическое поле на границе раздела металл-полупроводник при прямом смещении, области пространственного р-n-переходов имеют минимальную ширину, и вольт-амперная характеристика (ВАХ) рис.3  диода близка к ВАХ типовой конструкции диода. При обратных же напряжениях область обеднения р-n-перехода увеличивается по мере увеличения прикладываемого напряжения и ОПЗ соседних р-n-переходов смыкается, образуя своего рода «экран», защищающий контакт Me-Si высоких напряжений, которые могут вызвать большие объемные токи утечки.Вольт-амперная характеристика диода Шоттки

Рис.3 Вольт-амперная характеристика диода Шоттки

Принцип действия

Вольт-амперная характеристика диода Шоттки, смещенного в прямом направлении, определяется формулой

Вольт-амперная формула Шоттки

которая по форме совпадает с ВАХ р-n-перехода, однако ток  J0  гораздо выше, чем Js (типовые значения диода Шоттки Al-Si при 25 С J0 = 1.6 *10-5А/см2, а для р-n-перехода при

Nd=Na=1016А/см3, Js=10-10А/см2)

При прямом смещении диода Шоттки к прямому падению напряжения на переходе добавляется напряжение на самом полупроводнике. Сопротивление этой области содержит две составляющие:  сопротивление слаболегированной эпитаксиальной пленки (n) и сопротивление сильнолегированной подложки (n+). Для диода Шоттки с низким допустимым напряжением (менее 40 В) эти два сопротивления оказываются одного порядка, поскольку n+ область значительно длиннее (n) области (примерно 500 и 5 мкм, соответственно). Общее сопротивление кремния площадью 1 см2 составляет в таком случае   от 0,5 до 1 мОм, создавая падение напряжения в полупроводнике от 50 до 100 мВ при токе 100А.

Если диод Шоттки выполняется на допустимое обратное напряжение более 40 В, сопротивление слаболегированной области возрастает очень быстро, поскольку для создания более высокого напряжения требуется более протяженная слаболегированная область и еще более низкая концентрация носителей. В результате оба фактора приводят к возрастанию сопротивления (n) области диода.

Конструкторско-технологические приемы.

Большое сопротивление является одной из причин того, что обычные кремниевые диоды Шоттки не выполняются на напряжение свыше 200 В.



Для снижения обратных токов утечки, повышение устойчивости к разрядам статического электричества используются различные приемы.

Так, для снижения токов утечки и выхода годных диодов Шоттки в окне под барьерный слой делают углубление 0,05 мкм, а после формировании углубления в эпитаксиальном слое  проводят отжиг при температуре 650 град. В среде азота в течении 2-6 часов.

Снижение обратных токов молибденовых диодов Шоттки добиваются путем создания геттерирующего слоя перед нанесением   эпитаксиального слоя полированием обратной стороны подложки свободным абразивом, а после металлизации электрода Шоттки удаляют геттерирующий слой.

При выдерживании оптимальных соотношений между шириной и глубиной охранного кольца также можно существенно обратные токи утечки и повысить устойчивость к статики.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Вольт-амперная характеристика — Википедия

Материал из Википедии — свободной энциклопедии

Пример ВАХ для полупроводникового диода c p-n переходом. Зелёная область — прямая ветвь ВАХ (слева — участок обратного напряжения, справа — участок прямого тока), голубая область — область допустимых напряжений на обратной ветви ВАХ, розовая область — обратный лавинный пробой p-n перехода. Масштабы по оси тока для прямого и обратного тока разные.

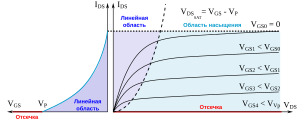

Пример 4 различных ВАХ Пример сток-затворной ВАХ (слева) и семейство стоковых ВАХ (справа) полевого транзистора с затвором в виде p-n перехода и каналом n-типа

Вольт-ампе́рная характери́стика (ВАХ) — зависимость тока, протекающего через двухполюсник, от напряжения на этом двухполюснике. Описывает поведение двухполюсника на постоянном токе. Также ВАХ называют функцию, выражающую (описывающую) эту зависимость и график этой функции.

Обычно рассматривают ВАХ нелинейных элементов (степень нелинейности определяется коэффициентом нелинейности β=UI⋅dIdU{\displaystyle \beta ={\frac {U}{I}}\cdot {\frac {dI}{dU}}}), поскольку для линейных элементов ВАХ представляет собой прямую линию (описывающуюся законом Ома) и потому тривиальна.

Примеры элементов, обладающих существенно нелинейной ВАХ: диод, тиристор, стабилитрон.

Для трёхполюсных элементов с управляющим электродом (таких, как транзистор, тиристор или электровакуумный триод) часто строят семейства кривых, являющимися ВАХ для двухполюсника при заданном токе или напряжении на третьем управляющем электроде элемента.

Необходимо отметить, что в реальной схеме, особенно работающей с относительно высокими частотами (близкими к границам рабочего частотного диапазона) для данного устройства рабочая точка на ВАХ может пробегать по траекториям, отклоняющимся от ВАХ, измеренной на постоянном токе или низких частотах. Обычно такое отклонение связано с присущими инерционными свойствами прибора или ёмкостью и индуктивностью присоединённой к прибору цепи или паразитными ёмкостью и индуктивностью.

Форма ВАХ полупроводниковых приборов зависит от температуры его полупроводниковой структуры, например, от температуры p-n перехода. Для полупроводниковых диодов с p-n переходом при увеличении температуры угол наклона прямой и обратной ветвей ВАХ увеличивается.

При последовательном или параллельном включении двух или нескольких двухполюсников вид ВАХ результирующего двухполюсника изменяется.

При параллельном соединении двух двухполюсников, напряжения на обоих приборах равны и при этом общий ток равен сумме токов, при последовательном — токи через каждый прибор равны, а общее напряжение на такой цепи равно сумме напряжений на элементах.

32. Влияние сопротивления базы на вольтамперную характеристику реального p-n перехода.

В общем виде вольт-амперная характеристика (ВАХ) р-n перехода представляется экспоненциальной зависимостью

I = I0 (exp U / φТ — 1)

где I0 — обратный ток. Этот ток имеет небольшие величины (мкА или нА), но довольно сильно увеличивается при повышении температуры.

окончательная формула:

rД = φТ / I.

C ростом тока дифференциальное сопротивление р-п перехода быстро падает. При токах порядка единиц и десятков миллиампер rД составляет десятки и единицы Oм.

Вольт-амперная характеристика p-n-перехода – это зависимость тока через p-n-переход от величины приложенного к нему напряжения. Ее рассчитывают исходя из предположения, что электрическое поле вне обедненного слоя отсутствует, т. е. все напряжение приложено к p-n-переходу. Общий ток через p-n-переход определяется суммой четырех слагаемых:

Ip-n=Inдиф+Ipдиф-Inдр-Ipдр

33. Вах диода Шоттки

Диод Шоттки (также правильно Шотки, сокращённо ДШ) — полупроводниковый диод с малым падением напряжения при прямом включении. Назван в честь немецкого физика Вальтера Шоттки. Диоды Шоттки используют переход металл-полупроводник в качестве барьера Шоттки (вместо p-n перехода, как у обычных диодов). Допустимое обратное напряжение промышленно выпускаемых диодов Шоттки ограничено 250 В (MBR40250 и аналоги), на практике большинство диодов Шоттки применяется в низковольтных цепях при обратном напряжении порядка единиц и нескольких десятков вольт.

Диоды Шотки. Содержат вместо p – n перехода выпрямляющий контакт металл – полупроводник, обладающий по сравнению с p – n переходом меньшей ёмкостью и меньшим значением прямого напряжения. Используются на высоких частотах (до десятков ГГц) и в импульсных режимах. Условное обозначение:

Вольт-амперная характеристика барьера Шоттки

Диод Шотки – разновидность выпрямительных диодов, работающий на основе выпрямляющего контакта металл – полупроводник, образующего контактную разность потенциалов из-за перехода части электронов из полупроводника n -типа в металл и уменьшения концентрации электронов в полупроводниковой части контакта. Эта область обладает повышенным сопротивлением. При подключении внешнего источника плюсом к металлу, а минусом к полупроводнику, потенциальный барьер понизится и через переход пойдет прямой ток.

В диоде Шотки отсутствуют явления накопления и рассасывания основных носителей, поэтому они очень быстродействующие и могут работать на частотах до десятков ГГц. Прямое напряжение составляет ~0,5 В, прямой допустимый ток может достигать сотни ампер, а обратное напряжение – сотен вольт. ВАХ диода Шотки напоминает характеристику обычных p-n-переходов, отличие состоит в том, что прямая ветвь в пределах 8-10 декад напряжения представляет почти идеальную экспоненциальную кривую, а обратные токи достаточно малы – 10-10…10-9 А.

Конструктивно диоды Шотки выполняют в виде пластины из низкоомного кремния, на которую нанесена высокоомная эпитаксиальная пленка с электропроводностью того же типа. На поверхность пленки вакуумным напылением нанесен слой металла.

Диоды Шотки применяют в переключательных схемах, а также в выпрямителях больших токов и в логарифмирующих устройствах, из-за соответствующей вида его ВАХ.

3.4.2. Вольт-амперная характеристика диода Шоттки

Энергетические зонные диаграммы выпрямляющего контакта металл-полупроводник n-типа для случая, когда работа выхода из полупроводника меньше чем из металла, при тепловом равновесии , при прямоми обратномсмещениях представлены на рисунке 3.22,а, б, в, соответственно. Из рисунка видно, что:

— высота потенциального барьера для электронов значительно меньше высоты потенциального барьера для дырок(рисунок 3.22,а), что связано с различными величинами постоянных решеток металла и полупроводника;

— при прямом смещении (рисунок 3.22,б) когда к металлу приложено положительное напряжение по отношению полупроводника потенциальный барьер для электронов понижается, и через диод (контакт) протекает прямой ток – поток электронов из полупроводника в металл в то время, как практически отсутствует поток дырок из металла в полупроводник;

— при обратном смещении может протекать большой туннельный ток (ток электронов из металла в полупроводник) в том случае, когда толщина потенциального барьера контакта металл – полупроводник будет меньше длины Дебая, т.е. при сильном легировании полупроводника.

Аналитическое выражение для статической ВАХ диода можно записать, оперируя понятиями работ выхода из металла и полупроводника. Плотность эмиссионного тока из металла в вакуум

(3.26)

где – эффективная постоянная Ричардсона,– работа выхода из металла в полупроводник.

Плотность тока из металла в полупроводник

(3.27)

где – высота барьера Шоттки (рисунок 3.22, а).

При тепловом равновесии ток через диод равен 0, следовательно

При приложении к диоду прямого напряжения (рисунок 3.22, б) плотность тока из полупроводника станет равной

(3.28)

где – величина напряжения, приложенного к диоду.

Величина плотности тока из металла в полупроводник не изменится, так как все напряжение, приложенное к диоду падает на обедненном слое полупроводника. Следовательно, результирующий ток через диод

(3.29)

Или по аналогии с аналитическим выражением для диода на pn переходе

(3.30)

или , где– обратный ток насыщения диода Шоттки,n – коэффициент неидеальности, который близок к единице.

Рисунок 3.22 — Энергетические зонные диаграммы выпрямляющего контакта металл — полупроводник n– типа при тепловом равновесииU= 0 (а) при прямом смещении (б) и при обратном смещении (в)

3.4.3. Области применения диодов Шоттки

В диоде Шоттки из-за большой высоты потенциального барьера для дырок (рисунок 3.22,а) и малого количества дырок в металле практически отсутствует инжекция дырок из металла в полупроводник, а, следовательно, отсутствуют эффекты накопления рассеивания неосновных носителей в высокоомной области контакта. Известно [1], что эти эффекты определяют величину времени восстановления обратного сопротивления диода восст. – основной параметр импульсных диодов. Следовательно, диоды Шоттки как дискретные приборы можно использовать в СВЧ диапазоне (единицы и даже десятки ГГц).

Большие плотности тока диодов Шоттки при малом падении на нем напряжения делают их перспективными для использования в низковольтных сильноточных выпрямителях. Технология изготовления диодов Шоттки очень удобна для применения их в микроэлектронных устройствах. Они используются в быстродействующих логических интегральных схемах ТТЛШ (транзисторно-транзисторная логика Шоттки). Быстродействие ТТЛШ время переключения вентиля 3 нс, по сравнению с 8 нс, обычной транзисторно-транзисторной логикой объясняется тем, что транзистор (рисунок 3.23, а), физическая эквивалентная схема которого представлена на рисунке 3.23, б не входит в режим насыщения при подаче на его базу большого сигнала , поскольку прямое падение напряжения на диоде Шотткине превышает 0,45 В в то время, как коллекторный переход кремниевогоnpnтранзистора открывается при напряжении . Небольшая величина прямого падения напряжения на диоде Шоттки вызвана большой величинойпо сравнению с обратным током насыщения кремниевого диода наpn-переходе.

Структура транзистора Шоттки представлена на рисунке 3.23, в.

Рисунок 3.23 — Обозначение транзистора Шоттки в системе ЕСКД (а), физическая эквивалентная схема транзистора Шоттки (б) и структура транзистора Шоттки (в)

применение характеристики для поиска сложных неисправностей полупроводниковых элементов

Вольт амперная характеристика полупроводникового диодаШирокое применение в области электроники получили полупроводниковые элементы, одним из которых является диод. Они используются практически во всех устройствах, но чаще — в различных блоках питания и для обеспечения электробезопасности. Каждый из них имеет свое конкретное предназначение и технические характеристики. Для выявления различного рода неисправностей и получения технических сведений нужно знать ВАХ диода.

Общие сведения

Диод (Д) — полупроводниковый элемент, служащий для пропускания тока через p-n-переход только в одном направлении. При помощи Д можно выпрямлять переменное U, получая из него постоянное пульсирующее. Для сглаживания пульсаций применяют фильтры конденсаторного или индуктивного типа, а иногда их и комбинируют.

Д состоит только из p-n-перехода с выводами, которые называются анодом (+) и катодом (-). Ток, при прохождении через проводник, оказывает на него тепловое действие. При нагреве катод испускает отрицательно заряженные частицы — электроны (Э). Анод притягивает электроны, так как обладает положительным зарядом. В процессе образуется эмиссионное поле, при котором возникает ток (эмиссионный). Между (+) и (-) происходит генерация пространственного отрицательного заряда, мешающего свободному движению Э. Э, достигшие анода, образуют анодный ток, а не достигшие — катодный. Если анодный и катодный токи равны нулю, Д находится в закрытом состоянии.

Устройство полупроводника

Назначение вольт-амперной характеристики (ВАХ) диодаД состоит из корпуса, изготавливаемого из прочного диэлектрического материала. В корпусе находится вакуумное пространство с 2 электродами (анод и катод). Электроды, представляющие металл с активным слоем, обладают косвенным накалом. Активный слой при нагревании испускает электроны. Катод устроен таким образом, что внутри его находится проволока, которая накаливается и испускает электроны, а анод служит для их приема.

В некоторых источниках анод и катод называют кристаллом, который изготавливается из кремния (Si) или германия (Ge). Одна из его составных частей имеет искусственный недостаток электронов, а другая — избыток (рис. 1). Между этими кристаллами существует граница, которая называется p-n-переходом.

ВАХ диода

Рисунок 1 — Схематическое изображение полупроводника p-n-типа.

Сферы применения

Д широко применяется в качестве выпрямителя переменного U в построении блоков питания (БП), диодных мостов, а также в виде одиночного элемента конкретной схемы. Д способен защитить цепь от несоблюдения полярности подключения источника питания. В цепи может произойти пробой какой-либо полупроводниковой детали (например, транзистора) и повлечь за собой процесс выхода из строя цепочки радиоэлементов. При этом применяется цепочка из нескольких Д, подключенных в обратном направлении. На основе полупроводников создаются переключатели для коммутации высокочастотных сигналов.

Д применяются в угольной и металлургической промышленностях, особенно при создании искробезопасных цепей коммутации в виде диодных барьеров, ограничивающих U в необходимой электрической цепи. Диодные барьеры применяются вместе с ограничителями тока (резисторами) для уменьшения значений I и повышения степени защиты, а следовательно, электробезопасности и пожаробезопасности предприятия.

Вольт-амперная характеристика

ВАХ — это характеристика полупроводникового элемента, показывающая зависимость I, проходящего через p-n-переход, от величины и полярности U (рис. 1).

Определение вах диода

Рисунок 1 — Пример вольт-амперной характеристики полупроводникового диода.

ВАХ отличаются между собой и это зависит от типа полупроводникового прибора. Графиком ВАХ является кривая, по вертикали которой отмечены значения прямого I (вверху). Внизу отмечены значения I при обратном подключении. По горизонтали указаны показания U при прямом и обратном включении. Схема состоит из 2 частей:

  1. Верхняя и правая — Д функционирует в прямом подключении. Показывает пропускной I и линия идет вверх, что свидетельствует о росте прямого U (Uпр).
  2. Нижняя часть слева — Д находится в закрытом состоянии. Линия идет практически параллельно оси и свидетельствует о медленном нарастании Iобр (обратного тока).

Из графика можно сделать вывод: чем круче вертикальная часть графика (1 часть), тем ближе нижняя линия к горизонтальной оси. Это свидетельствует о высоких выпрямительных свойствах полупроводникового прибора. Необходимо учитывать, что ВАХ зависит от температуры окружающей среды, при понижении температуры происходит резкое понижение Iобр. Если температура повышается, то повышается и Iобр.

Построение графика

Построить ВАХ для конкретного типа полупроводникового прибора несложно. Для этого необходимы блок питания, мультиметр (вольтметр и амперметр) и диод (можно построить для любого полупроводникового прибора). Алгоритм построения ВАХ следующий:

  1. Подключить БП к диоду.
  2. Произвести измерения U и I.
  3. Внести данные в таблицу.
  4. На основании табличных данных построить график зависимости I от U (рис. 2).

График диода

Рисунок 2 — Пример нелинейной ВАХ диода.

ВАХ будет различна для каждого полупроводника. Например, одним из самых распространенных полупроводников является диод Шоттки, названный немецким физиком В. Шоттки (рисунок 3).

Полупроводниковый элемент

Рисунок 3 — ВАХ Шоттки.

Исходя из графика, носящего асимметричный характер, видно, что для этого типа диода характерно малое падение U при прямом подключении. Присутствует экспоненциальное увеличение I и U. Ток в барьере обусловлен отрицательно заряженными частицами при обратном и прямом смещениях. Шоттки обладают высоким быстродействием, так как диффузные и рекомбинационные процессы отсутствуют. I зависит от U благодаря изменению количества носителей, принимающих участие в процессах переноса заряда.

Кремниевый полупроводник широко применяется практически во всех электрических схемах устройств. На рисунке 4 изображена его ВАХ.

Устройство полупроводника

Рисунок 4 — ВАХ кремниевого Д.

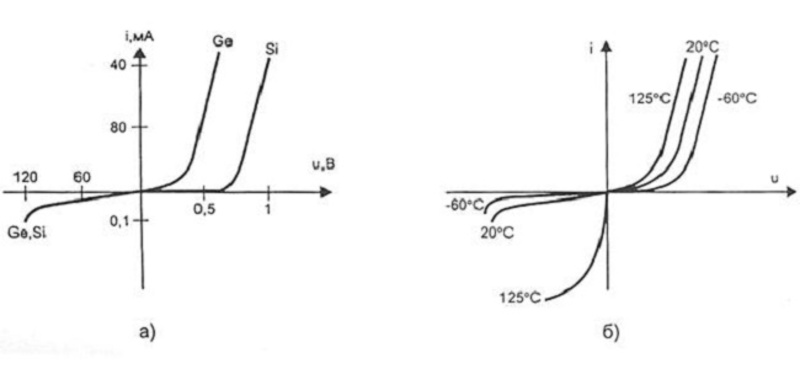

На рисунке 4 ВАХ начинается с 0,6-0,8 В. Кроме кремниевых Д существуют еще германиевые, которые при нормальной температуре будут нормально работать. Кремниевый имеет меньший Iпр и Iобр, поэтому тепловой необратимый пробой у германиевого Д наступает быстрее (при подаче высокого Uобр), чем у его конкурента.

Выпрямительный Д применяется для преобразования переменного U в постоянное и на рисунке 5 приведена его ВАХ.

Применение полупроводникового диода

Рисунок 5 — ВАХ выпрямительного Д.

На рисунке изображена теоретическая (пунктирная кривая) и практическая (экспериментальная) ВАХ. Они не совпадают из-за того, что в теории не учитывались некоторые аспекты:

  1. Наличие R (сопротивления) эмиттерной области кристалла, выводов и контактов.
  2. Токи утечки.
  3. Процессы генерации и рекомбинации.
  4. Пробои различных типов.

Кроме того, температура окружающей среды значительно влияет на измерения, и ВАХ не совпадают, так как теоретические значения получают при температуре +20 градусов. Существуют и другие важные характеристики полупроводников, которые можно понять по маркировке на корпусе.

Существуют и дополнительные характеристики. Они нужны для применения Д в определенной схеме с U и I. Если использовать маломощный Д в устройствах с U, превышающем максимально допустимое Uобр, то произойдет пробой и выход из строя элемента, а также это может повлечь за собой цепочку выхода других деталей из строя.

Дополнительные характеристики: максимальные значения Iобр и Uобр; прямые значения I и U; ток перегрузки; максимальная температура; рабочая температура и так далее.

ВАХ помогает определить такие сложные неисправности Д: пробой перехода и разгерметизация корпуса. Сложные неисправности могут привести к выходу из строя дорогостоящих деталей, следовательно, перед монтажом Д на плату необходимо его проверить.

Возможные неисправности

Согласно статистике, Д или другие полупроводниковые элементы выходят из строя чаще, чем другие элементы схемы. Неисправный элемент можно вычислить и заменить, но иногда это приводит к потере функциональности. Например, при пробое p-n-перехода, Д превращается в обыкновенный резистор, а такая трансформация может привести к печальным последствиям, начиная от выхода из строя других элементов и заканчивая пожаром или поражением электрическим током. К основным неисправностям относятся:

  1. Пробой. Диод утрачивает способность пропускать ток в одном направлении и становится обычным резистором.
  2. Конструктивное повреждение.
  3. Утечка.

При пробое Д не пропускает ток в одном направлении. Причин может быть несколько и возникают они при резких ростах I и U, которые являются недопустимыми значениями для определенного Д. Основные виды пробоев p-n-перехода:

  1. Тепловой.
  2. Электрический.

Схема полупроводникового диодаПри тепловом на физическом уровне происходит значительный рост колебания атомов, деформация кристаллической решетки, перегрев перехода и попадание электронов в проводимую зону. Процесс необратим и приводит к повреждению радиодетали.

Электрические пробои носят временный характер (кристалл не деформируется) и при возвращении к нормальному режиму работы его функции полупроводника возвращаются. Конструктивным повреждением являются физические повреждения ножек и корпуса. Утечка тока возникает при разгерметизации корпуса.

Для проверки Д достаточно выпаять одну ножку и прозвонить его мультиметром или омметром на наличияе пробоя перехода (должен звониться только в одном направлении). В результате появится значение R p-n-перехода в одном направлении, а в другом прибор покажет бесконечность. Если звониться в 2 направления, то радиодеталь неисправна.

Если отпала ножка, то ее нужно припаять. При повреждении корпуса — деталь необходимо заменить на исправную.

При разгерметизации корпуса понадобится построение графика ВАХ и сравнение его с теоретическим значением, взятым из справочной литературы.

Таким образом, ВАХ позволяет не только получить справочные данные о диоде или любом полупроводниковом элементе, но и выявить сложные неисправности, которые невозможно определить при проверке прибором.
