Что такое кросс-модуль или распределительный блок?

Правила выбора

Для того, чтобы устройство исправно, долго и надежно эксплуатировалось, требуется грамотный его выбор

При покупке следует обращать внимание на следующие моменты:

Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.

Наличие сертификата на изделие

При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации.
Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться.
Естественно, что изделие не должно иметь внешних дефектов.
Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями.

Положительные моменты использования РБ

Некоторые электромонтеры говорят о том, что распределительные блоки не нужны, поскольку они занимают дополнительное место и их приобретение связано с дополнительными расходами. Такое утверждение является несостоятельным. Свидетельством этому служит ряд выраженных достоинств, связанных с использованием кросс-модульных изделий:

  • Эстетическая составляющая устройства. Модуль, установленный с помощью DIN-рейки, отличается презентабельным внешним видом. Особенно это актуально для частных построек. Выглядит все компактно и аккуратно, как-будто расположено на своем месте.
  • Конструкция предполагает наличие мощной контактной шины. Применяя кросс-модуль, даже человек без достаточного опыта в большей степени застрахован от ошибок при проведении электромонтажных работ, связанных со сборкой щитка. Новичкам они будут хорошими помощниками.
  • Все крепления характеризуются надежностью. Проводники закрепляются так, как это требуется для качественного производства работ.
  • Сечения используемых проводов представлены в широком диапазоне.
  • Точки подключения характеризуются большим числом и возможностью использования проводов, имеющих наконечники.
  • Можно проводить визуальный контроль, позволяющий судить о качестве коммутации проводов.
  • Применяя подобные устройства, можно добиться формирования упорядоченной структуры в электрощитке.
  • Использование РБ сопряжено с определенной безопасностью. Наличие прозрачной крышки исключит возможность касания монтера к узлам под напряжением.
  • Допускается возможность крепления непосредственно на монтажную плату.

Конструктивные особенности, разновидности кросс-модулей

Нулевой кросс-модуль

В зависимости от количества металлических шин распределительные блоки могут использоваться в однофазных или трехфазных сетях. Они различаются по количеству соединений и значению нагрузки. Кроме того, выпускаются три разновидности моделей для коммутации проводов разного назначения:

  • Нулевой.
    В пластмассовом корпусе находится одна шина с зажимами. Подсоединение проводов с помощью винтовых зажимов.
  • Фазный. Внешне похож на нулевой, только шина рассчитана на высокую нагрузку при напряжении 1000 вольт и силе тока 500 ампер. Корпус такого устройства выполнен из термостойкого пластика.
  • Комбинированный тип, в котором размещены шины для подключения фаз и нулевого провода. Для промышленных сетей с большим количеством разветвлений такой кросс-модуль – самый подходящий вариант.

Промышленностью выпускаются модели распределительных блоков для информационных сетей. Применяются для подсоединения оптического волокна и витой пары.

Обоснованность использования

Существует мнение, согласно которому, когда осуществляется сборка электрощита, лучше не использовать модули для кроссировки кабеля, поскольку они снижают полезное место в распределительном щите, то есть загромождают его. Помимо этого увеличивается стоимость оборудования.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании;
крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения;
разнообразие моделей, позволяющих реализовать схемы соединений любой сложности.

Как подключается кросс-модуль

Если не использовать кросс-модуль, то при монтаже электрощитка провода будут соединяться посредством скрутки. Такой способ надежным назвать весьма затруднительно. При подобном монтаже может произойти все что угодно, вплоть до короткого замыкания.

Более надежным и безопасным будет установка кросс-модуля, разделяющим реле напряжения и счетчик. Он занимает совсем мало места, но надежность и безопасность повышаются значительно. При этом скрутки будут полностью отсутствовать. Помимо этого, используя такой вариант, можно быстро изменить схему распределения энергии. Чтобы отключить от питания какой-либо участок, необходимо просто ослабить винты.

Схема подключения кросс модуля

Почему кросс модуль облегчает схему монтажа распределительного щита? Представьте себе схему, в которой устанавливают реле напряжения на каждый участок электрической разводки здания. Пусть это будет однофазная питающая сеть. Как в ней происходит подключение.

От счетчика выводится провод, который при помощи скрутки разделяется на несколько участков. В скрутке соединяются один кабель большого сечения и несколько малых. Не совсем удобный контакт. Установив между счетчиком и реле распределительный блок, можно схему сделать более удобной. Займет этот прибор места немного, но через него пройдет сразу и фазный контур, и нулевой. При этом нет скруток, нет соединения проводов большого сечения с малыми, к тому же отсутствует установка через клеммные распределители, где в одну клемму вставляется два или три провода одновременно. При этом, как и все приборы, кросс модуль устанавливается на DIN-рейку.

И последнее. С таким прибором можно легко провести диагностику. Это делает так, надо просто отключить требуемый (диагностируемый) участок от электрической сети в кросс модуле. Если по каким-либо причинам требуется изменить схему распределения электроэнергии по шлейфам, то все это можно сделать в распределительном блоке, поменяв местами провода. Самое главное, что при этом не изменяется сама монтажная схема. То есть, нет необходимости менять месторасположение приборов и дин-реек, проводов и мест подключения.

Способы крепления

В принципе, способов крепления всего два: на DIN-рейку или саморезами. Конечно, установка на DIN-рейку – это и современно, и удобно. К тому же крепежное устройство можно смонтировать таким образом, чтобы на его одном элементе сразу закрепилось несколько разнотипных электрических прибора. Правда, придется в этом случае учитывать размеры этих приборов и удобство прокладки проводов. Но как показывает практика, монтаж на DIN-рейку всегда проводится легко. Это связано с возможностью переносить ее части на разные уровни, подрезая сам элемент под определенную длину. Таким образом, можно добиться компактного монтажа самого распределительного щита.

Преимущества распределительных блоков

Некоторые электрики негативно относятся к кросс модулям, считая, что они загромождают распределительный щит, плюс лишние расходы на приобретение дополнительного элемента. Не скажите, у этого блока есть несколько положительных качеств.

  1. Эстетическую сторону дела еще никто не отменял. Установленный на DIN-рейку в щит кросс модуль – это не только функциональность аппарата и качество соединения, это красота. Особенно это оценили электрики, которые предлагают свои услуги по монтажу электрической разводки частных домов. Хозяева таких домов готовы платить за красоту. И ничего в этом предосудительного нет. К тому же внутри щита все встает на свои места, он становится аккуратным.
  2. Внутри распределительного блока расположена монолитная контактная шина. Изготавливают ее обычно из луженой меди или латуни. И если сам щит собирается новичком, то вероятность коротнуть фазу-ноль через блок просто не получится. Конечно, КЗ это крайняя ситуация, но для тех, у кого руки растут не из того места, рекомендуется применять кросс модули.
  3. Надежная фиксация провода внутри контакта винтом с головкой под шестигранный ключ, плюс резьба винта длиннее обычных зажимов – это высокое качество контакта, который смогли оценить настоящие профессионалы.
  4. И как уже было сказано выше, это достаточно широкий ряд сечений проводов, которые могут быть зажаты в кросс модулях.

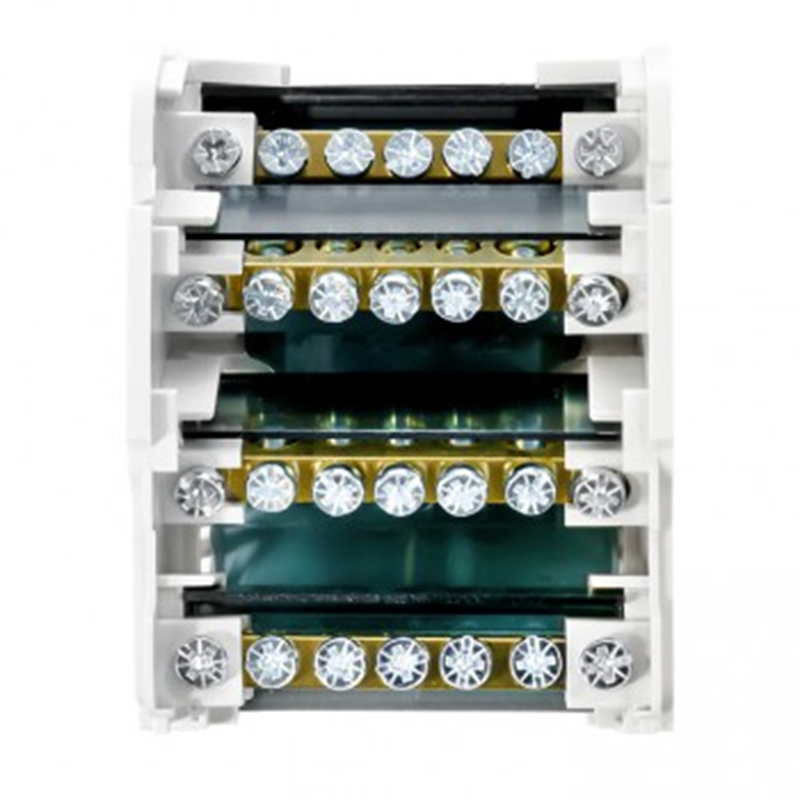

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными. Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов. Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе. Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение. Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Модульный распределительный блок: его функции и преимущества

Главное предназначение модульного блока заключается в разветвлении проводников по нужным участкам. Наглядно это выглядит так: в прибор входит один электрический провод, а выходит уже несколько, только с другим сечением.

Кросс-модуль или РБ нужен, чтобы просто и максимально удобно распределить питание в щитке. Чаще всего это нужно в тех щитах, где присутствуют три фазы. Обусловлено это необходимостью избегать соединения шлейфов, и возможностью регулировать уровень нагрузки на фазах.

Преимущества распределительных блоков:

  • Эстетичность – модуль, расположенный на дин-рейке смотрится очень аккуратно и позволяет быстро соориентироваться, где что находится;
  • Безопасность использования – человеку без опыта лучше использовать кросс-модули abb, которые уменьшают риск возникновения замыкания в электроцепи;
  • Надежный и прочный контакт проводников благодаря своей особой конструкции;
  • Большой выбор допустимых сечений проводов;
  • Возможность использовать кабель, как с наконечником, так и без него;
  • Защита класса IР 20 лицевой части панели, которая предохраняет человека от случайного соприкосновения с токовыми частями прибора.

Для чего необходим РБ

Основное назначение распределительного блока – это разводка электрического кабеля по участкам. То есть, получается так, что в прибор входит один вводной кабель, а из него выходит несколько проводов меньшего сечения. Кстати, сечением может быть одинаковым у каждого выводного щлейфа, а может быть, разным. Все будет зависеть от токовой нагрузки, действующей или спланированной на каждом участке. Короче, ввод один, выходов на потребителей несколько.

Производители сегодня предлагают несколько конструктивных моделей, которые устанавливаются на разные контуры сети.

  • На нулевую шину.
  • На фазную.
  • Комбинированный вариант.

Пример соединений с помощью кросс-модуля

Самая простая конструкция – нулевая. Это прибор в пластиковом корпусе, внутри установлена медная шина, разделенная пластмассовыми перегородками. Крепление проводов к шине производится винтами. Последние могут быть под отвертку или под гаечный ключ.

Фазная конструкция точь-в-точь повторяет нулевую. Но производители при изготовлении приборов этого типа учитывают, что они будут работать при напряжении 1000 вольт под токовой нагрузкой в 500 ампер. Необходимо отметить, что такой1 аппарат изготавливается из специального пластика. Он термостойкий и самозатухающий. Как говориться, безопасность прежде всего.

Комбинированный кросс модуль – это две одинаковые части в одном корпусе. То есть, через него можно проводить одновременно и фазу сети, и ноль. Для распределительных щитов, в которых устанавливается большое разветвление по участкам и присутствует большое количество электрических приборов – это оптимальное решение. Чуть ниже будет разобрана схема такого подключения.

Что интересно в плане конструкции модуля. Верхняя крышка у него прозрачная. Это, во-первых, красиво, во-вторых, можно визуально видеть всю, так сказать, подноготную прибора. Некоторые производители в крышках делают отверстия под зажимные винты. Это удобно, потому что при подтяжке контактов нет необходимости снимать саму крышку. Ограничений по проводам (медный или алюминиевый) здесь нет.

Конструкция

Характеристика элементов конструкции

Конструктивные особенности предполагают наличие определенного количества шин из металла. Все они являются изолированными и не соприкасаются между собой. Изготавливаются они из различных материалов. Для этой цели используется особая медь, с наличием определенных электротехнических характеристик либо латунь. В конструкции также присутствуют винтовые зажимы. Используя такие устройства, можно быстро провести коммутацию проводов, имеющих различное сечение.

Кросс-модульный прибор Legrand модели 04888 отличается высоко надежностью в эксплуатации

Материалом для выполнения корпуса служит пластик, который отличает термостойкость и пожаробезопасность. Другой конструктивный элемент – откидная крышка из прозрачного пластика. Она защищает от проникновения в корпус устройства посторонних предметов.

Виды кросс модулей

Разделение распределительных модулей (блоков) производится по сечению провода, который вставляется в клемму на входе. Конечно, учитывается и токовая нагрузка. Давайте обозначим все имеющиеся позиции, тем более их не очень много.

  • РБ-80 1П 80А. Понятно, что такой прибор выдерживает ток номиналом 80 ампер. Но нас интересуют сечения проводов. Так вот в этот блок можно вставлять провод сечением 16 мм², а выводить 4х6 или 2х16.
  • РБ-125. Вводной провод – 16 или 35 мм², выводные: 6х16.
  • РБ-160. Вводной: 16; 35 или 70 мм², выводные: 6х16.
  • РБ-250. Вводной: 120 мм², выводные: 4х10; 5х16 и 2х35.
  • РБ-400. Вводной: 185 мм², выводные: 4х10; 5х16 и 2х35.
  • РБ-500. У этой модели плоские контакты. У входных ширина: 15-24 мм, толщина 3-8. А вот выходные клеммы повторяют две предыдущие позиции.

Конечно, такой широкий модельный ряд требуется в основном для производственных мощностей. В бытовых электрических сетях достаточно будет первой позиции. Редко когда используется вторая позиция.
