Щупы для мультиметра: обзор бюджетных и профессиональных

Несмотря на то, что мультиметры всегда комплектуются щупами, в недорогих моделях измерительных приборов (DT 181, DT 182, DT 832 и т.д.) их качество оставляет желать лучшего. Результат не заставляет себя долго ждать. Бывает, не проходит и месяца, как владелец обнаруживает, что прибором невозможно произвести замер, поскольку произошел обрыв провода в одном из штекеров или наконечников. На рисунке 1 демонстрируется типичная проблема, свойственная недорогим китайским изделиям.

Рисунок 1. Обрыв провода – типичная неисправность для китайской продукции

Безусловно, несложно устранить такую неисправность, но это не решит проблему в целом, и новый обрыв не заставит себя ждать. А значит, пришло время приобрести качественные и надежные щупы для мультиметра, например, продукцию Mastech (Т3033, Т3009, Е3029 и т.д.) или S-Line (ETL-5, ETL-10, ETL-11).

Силиконовые щупы Т3033 (слева) и ETL-16 (справа) будут работать с мультиметром значительно дольше китайских аналогов

Ради справедливости необходимо заметить, что среди продукции неизвестных производителей из Поднебесной, можно найти вполне приличные аналоги, которые будут надежны и, при этом, ничем не уступать оригинальным изделиям. Но, чтобы сделать правильный выбор, необходимо знать, на какие конструктивные особенности следует обращать внимание. Давайте рассмотрим различные типы измерительных проводов, чтобы определить их достоинства и недостатки. Начнем с недорогих изделий.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B (см. рисунок 3).

Рисунок 3. Недорогие мультиметры комплектуются соответствующими щупами

Как правило, измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи.

Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера.

Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок 4. Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником (рис. позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков.

В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

Вариант первый: делаем щуп на основе авторучки и наконечника дротика, алгоритм действий следующий:

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке.

Видео в тему:

Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Самодельные щупы для мультиметра

Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим… Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.

Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе… Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.

Понадобится

• Паяльник, олово и флюс.

• Ножницы.

• Нож канцелярский.

• Термоусадочные трубки (разных калибров).

• Секундный клей и сода.

• Два тонких фломастера.

• Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.

• Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.

• Зажигалка.

• Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).

• Изолента.

• Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.


Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.


Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.



Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.


Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.



Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.

Смотрите видео проверки

Щупы для мультиметра + набор наконечников

Я думаю что не сильно ошибусь, если скажу что многим кто пользуется мультиметрами, рано или поздно приходилось покупать щупы для него. Иногда это делают для замены старых, иногда для улучшения характеристик, а иногда для получения дополнительных удобств при измерении. Вот я также захотел немного повысить удобство пользования своим основным UT181A и сегодня у меня обзор щупов и комплекта наконечников.

Обзор сегодня будет коротким так как что рассказывать про настолько известный товар, я даже как-то и не знаю, но измерения будут обязательно, куда же без них 🙂

Упакованы в плотный пакет с защелкой.

Внутри щупы и три небольших пакета с наконечниками. Исходя из общего количества всякой мелочевки сразу скажу, однозначно надо иметь более нормальную упаковку потому как в таком варианте хранить неудобно.

Начну с щупов.
Длина 1.3м, очень мягкие, изоляция похожа на силиконовую но нагрева боится, примерно выше 200-250 градусов начинает плавиться.
Какая либо маркировка проводе отсутствует, заявленные параметры: 600 Вольт 20 Ампер.

1. Щупы, материал — плотная резина, если приложить усилие то гнутся, но не ломаются.
2. Есть название производителя — Cleqee, а также значок наличия двойной изоляции.
3. Упоры удобные, так как материал похож на резину, то в руке не скользят.
4. Сами щупы наконечников не имеют, есть только резьба для их установки. Рядом маркировка — CAT.II 1000V
5. Приборные разъемы ничем особо не отличаются от тех что используются у меня на других мультиметрах, а с некоторым так вообще выглядят один в один будто использовали одну прессформу. Маркировка — CAT.III 1000V и значок двойной изоляции.
6. Внутри торец контакта изолирован, но изолятор красный для обоих контактов.

Кабели со щупами.
Данные кабели нормируются по степени безопасности и им присваивается соответствующая маркировка.
CAT II 600 В | 4000 В импульсного напряжения
CAT II 1000 В | 6000 В импульсного напряжения
CAT III 600 В | 6000 В импульсного напряжения
CAT III 1000 В | 8000 В импульсного напряжения
CAT IV 600 В | 8000 В импульсного напряжения
CAT IV 1000 В | 12000 В импульсного напряжения

Чаще всего встречаются
CAT III 1000 В
CAT IV 600 В
При этом несмотря на маркировку в 600 Вольт второй вариант надежнее первого. В нашем же случае щупы имеют две маркировки — CAT.II 1000 В и CAT.III 1000 В, а так как насколько я понимаю, считать корректнее по худшей, то получается что реально они ближе к CAT II 1000 В и фактически предназначены для бытового использования.
В интернете была найдена картинка. поясняющая, где какая категория применяется.

Но обзор точно был бы неполон не только без тестов, а и без сравнения с другими вариантами потому я взял еще три варианта кабелей, итого в сравнении принимали участие:
1. Щупы из оффлайна, цена на момент покупки около 10 долларов, если не ошибаюсь.
2. Комплектные от мультиметра UT-61E (на общее фото не попали)
3. Обозреваемые.
4. Комплектные от мультиметра UT-181A

Порядок соответствует списку выше.
1. Внешне отличаются только щупы от UT-61E, они заметно проще выглядят.
2. А вот здесь видно что отличий на самом деле больше, те что из оффлайна имеют другую конструкцию контактов, остальные также отличаются друг от друга, хотя и заметно меньше.
3. Приборная часть также очень похожа и также выделяются только щупы от UT-61E
4. Внутри у всех кроме UT-61E имеется дополнительная изоляция и при этом у тех что из оффлайна, она сделана корректно, разных цветов.

Дальше в планах было измерение сопротивления и примерный расчет сечения провода, но когда смотал их все вместе, выяснилось что правый хвост обозреваемые длиннее чем остальные, примерно на 15см, неожиданно.

А теперь измерения:
1. Обозреваемый, 26.1мОм, расчетные параметры — AWG18, 0.83 мм.кв
2. Из оффлайна, 37.5мОм, AWG20, 0.5мм.кв
3. UT-61E, 40.5мОм, 0.55мм.кв
4. UT-181A, 22.9мОм, 0.85мм.кв

Видно что наиболее близкими к обозреваемым оказались комплектные щупы к UT-181A, остальные явно отстали и самыми худшими были те что дали к UT-61E

Подключаются к мультиметру отлично, здесь вообще вопросов нет. Справа комплектные, слева обозреваемые.
Кстати у моего старого M890G отверстия для щупов имеют другой диаметр и те щупы что покупались для него в оффлайне пришлось дорабатывать.

Так как сами по себе щупы использовать вряд ли получится, в комплекте было много разных наконечников, отчасти я именно из-за них и взял этот комплект потому как часто нужен то крокодил, то тонкий щуп «игла».

В комплект входит:
1. «Крокодилы»
2. Вилочные клеммы
3. «Бананы»
4. Зажим для подключений к тонким контактам и провода к нему
5. Изолирующие наконечники
6. Короткие щупы
7. Длинные щупы.

1. Приятно что в комплекте дали по две пары щупов, но вот что им не помешало бы, это сделать форму окантовки около резьбы не круглой, а четырехгранной или хотя бы овальной чтобы не катались по столу.
2. Соответственно длина общая и рабочей части.
3, 4. Проблем нет ни с короткими ни длинными щупами, держатся отлично, пользоваться удобно, но остатки облоя на изоляторах сразу показывают что набор бюджетный.

Тестовые щупы для подключения к выводам деталей, вот как-то никогда не пользовался такими, буду привыкать.

Переходники для подключения к щупам не рассчитаны на высокое напряжение, особенно это касается контактов подключение к сами тестовым зажимам.

Тестовые зажимы работают, при нажатии выдвигаются два крючка, при отпускании могут уцепиться за тонкий контакт, но как-то все выглядит уж совсем хлипко, но мне не с чем сравнить.

1. «Крокодилы», вилочные клеммы и «бананы».
2. На «бананах» маркировка 30V, имеется подпружиненная часть, держится хорошо и имеет запас места на разжатие пружины.
3. Вилочные разъемы и крокодилы на вид выглядят неплохо, у первых материал изолятора похож на резину, у вторых на пластмассу, какая либо маркировка отсутствует.
4. Размеры.

1. Конструкция фиксации такова что «бананы» просто устанавливаются на щупы. Вроде по задумке все должно быть удобно, но…
2. Но когда потом захочется установить еще и крокодилы, то вы получите такую вот «колбасу», весьма неудобную в использовании.
3. При использовании крокодилов общая длина составляет около 11см без учета самой ручки щупа!
4. Да и крокодилы на поверку оказались настолько жесткими, что даже чтобы так его раскрыть приходится приложить приличное усилие.

Заметно больше мне понравилась конструкция крокодилов к щупам Owen, там они накручиваются сразу на резьбовую часть щупа, очень удобно.

А это для примера щупы, которыми комплектуются дешевые модели Fluke. Да, у них даже нет изоляции торцов контактов приборной части, да и сами выглядят даже проще чем те что давали к UT-61E.

К сожалению составная конструкция наконечников сказывается не только на внешнем виде и удобстве пользования, а такие и на электрических характеристиках.
Ниже сопротивление которое будет добавлено к сопротивлению самого щупа при использовании —
Бананов — 1.8мОм.
Вилочных клемм — 3.34мОм
Крокодилов — 4.4 мОм

Т.е. если один провод со щупами имеет сопротивление 26 мОм, то два провода с установленными крокодилами в сумме уже дадут 61мОм.

Вот так бывает надо что-то подключать к крокодилам, но друзья посмотрите, неужели такое реально может быть удобным?

Привычный вопрос — а как они на морозе?
После часового лежания в морозилке кабель стал тверже, но не задубел, отчасти это может быть потому что они новые, т.е. пластификатора еще много.
Вспоминается история с щупами из оффлайна, показанными выше. Вызвали меня с товарищем как-то на ремонт переговорной панели и все было бы хорошо, если бы не было на улице около -25-28 градусов. Щупы становились «деревянными» буквально через минуту нахождения на улице. В итоге пришлось подогнать машину поближе к месту работы и периодически греть их. Вот такими «забегами» и ремонтировали. Обозреваемые после морозилки заметно мягче, но там и немного теплее, всего около -18.

Ну и конечно краткий итог.
У меня неоднозначное мнение. Если к проводам и щупам вопросов у меня нет, сопротивление низкое, кабель удобный, то вот наконечники совсем не понравились. «Бананы» постоянно норовят соскочить со щупа, а вместе с «вилками» или «крокодилами» получается вообще ерунда, конструкция длинная, ненадежная.

В общем провода и щупы, а также «иглы» пусть не 5 баллов, но 4 думаю вполне обоснованно, остальным наконечникам 2 балла.

А так как обзор это еще и тема для дискуссии, то попутно спрошу, может кто знает нормальные и главное — удобные щупы для мультиметра? Такие чтобы можно было нацепить те же крокодилы и они не соскакивали при первом чихе.

На этом у меня на сегодня все, надеюсь что было полезно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Щупы для мультиметра 12 в 1 и дополнительные насадки.

Всем привет. Ковыряясь с очередной поделкой я вдруг осознал, что мне очень нужны щупы — иголочки. Как оказалось этих иголочек полно, но все они представлены в виде насадок к щупам, при чем мои для этих целей не подходили. Пришлось искать щупы и тут снова куча вариантов, от 3$ «соплей» до 50$ за силикон. Последние мне очень понравились, но жаба ткнула пальцем в 10 долларовую модель. Ну да ладно, я же за иголочками полез, пойдет и так. «А это что? Это можно не снимая изоляции вешать на провода? 6 долларов?» Хомяк, отстань, я хотел иголочек… Под катом 3 лота…


В общем, вышел весь комплект в $17.69 с поинтами. И это не больше, чем стоит мой мультиметр. Ага, зажрался )

Начну с щупов, остальное буду докидывать по ходу обзора.
Характеристик не было, только перечисление комплекта. Среди множества моделей остановился на P1300C, т.к. где-то в форуме писали, что они действительно держат 20 Ампер нагрузки. У меня нет амперметра на 20А, но решил, что двойной запас по мощности лишним не будет при разнице цены в 2 доллара.

Распаковка и внешний вид.

Белый пакет

Антистатический пакетик

Весь комплект выглядит так

Основные провода имеют с двух сторон «banana» коннекторы

Разъемы для подключения к измерительным инструментам повернуты на 90 градусов.

Рукояти стандартных щупов из одноцветного пластика, было бы симпатичнее сделать серые вставки

С одной стороны видим «banana» разъем, в который вставляется щуп

С другой резьбу для вкручивания иголок

Вставляются довольно плотно, самопроизвольно не выпадают

В комплекте 4 тонких и 4 стандартных иглы, резьба довольно мелкая, во время тестирования не подтягивал

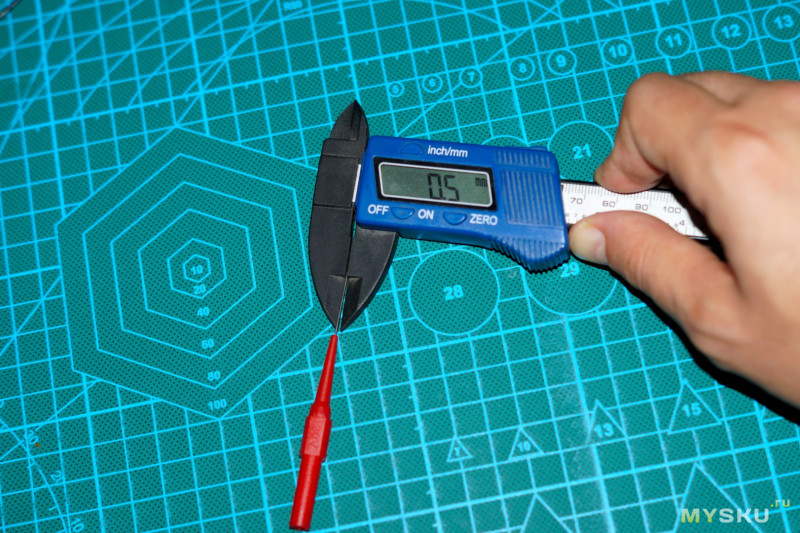

Диаметр основания широкой 2 мм

У тонкой 1мм

Есть и пластиковые колпачки, перекрывающие около двух сантиметров основания.

Далее крокодильчики, наверное ими пользуюсь чаще остальных насадок, ну или в паре

Мелкие захваты тоже иногда незаменимы, но гораздо реже

Есть два разъема для подключения контактного провода

А вот сам провод странный, я думал будет тот же «банан», но нет

Основание насаживается на крупную иглу. Держится довольно плотно, но доверия не вызывает.

Хотя и сами зажимы явно не рассчитаны на большой ток, но как сигнальные — сойдут.

Тестирование.

Нагрузки на 20 Ампер у меня нет, а 30 Амперный блок уходит в защиту при виде КЗ, поэтому по старинке будем измерять сопротивление провода. В качестве показометра будет выступать мультиметр Aneng Q1. Даже вставив в разъемы пучок толстого медного провода я не увидел нули на экране, но было очень близко, так что меньше чем есть он точно не покажет )

Для начала замкнул щупы со средними иглами, получил 0.12 Ома

Потом тонкие иглы, ожидал повышения сопротивления, но нет, видимо металл разный. 0.1 Ома

«Крокодильчики» выбились в лидеры — 0.09 Ома

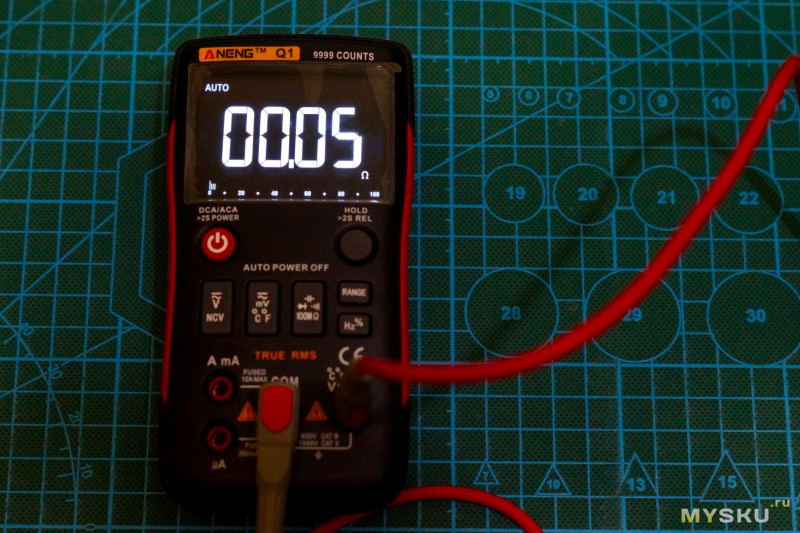

А потом до меня дошло, что в оба разъема мультиметра можно подключить один и тот же кабель.
Красный 0.05 Ома

Черный чуть лучше — 0.04 Ома

В сумме все те же 0.09 Ома, которые показали «крокодилы». Пока это лучший результат в моей коллекции.

А еще мне вдруг показалось, что изоляция все же силиконовая, т.к. с наступлением холодов провода не дубели.

350 градусов доказали, что показалось. Плавится она не так быстро, как обычная, но все же плавится.

Ну вроде по набору ничего не забыл, переходим к иголкам. Удобны при прозвонке коннекторов без извлечения.
Вот ссыль в магазин, стоят они $2.3
Получил серый пакет

В нем другой пакетик

Любителям SKU

Силиконовые наконечники это хорошо. Судя по надписям, выдерживают до 30 Вольт, почему не ватты?

Диаметр 0.5 мм

Немного короче тонкой иглы предыдущего комплекта

В разъем провода вставляется с усилием, держится хорошо

Рукоять получается короткая, но иглы обычно используют там, где большое усилие и не нужно

Из-за небольшого сечения(особенно острия) сопротивление так же выше, чем у обычных щупов

Ну и третий лот, который заказал хомяк пока жаба отвернулась, просто чтобы было.
Вот ссыль в магазин, цена $6.62
Пришел в черном пакете

Дополнительно обернули еще и пенополиэтиленом

Любителям SKU

Написано Cat II 1000V

Я думал они будут несколько меньше. Сели довольно плотно.

Принцип работы прост. Пальцем взводится подпружиненная игла в форме крючка

Под нее вставляется провод до 4 мм, после чего отпускаем механизм, если нужно помогаем ему проткнуть изоляцию

Специально взял бракованный шнурок мультиметра — у него много изоляции и мало провода.

Обычно прокол происходит без сторонней помощи, только за счет давления пружины. И да, сопротивление так же несколько завышается по сравнению со стандартными щупами, т.к. площадь контакта получается небольшой.

Несколько раз пользовался ими при прозвонке проводки автомобиля в местах, где было сложно долезть до ближайшего соединения. Так же можно зажимать крючком и оголенные провода если те же «крокодилы» далеко. Можно и иглами провода протыкать, но данные насадки все же удобнее и безопаснее.

Итоги.

Да, за цену комплекта вполне можно купить бюджетный мультиметр, но иногда удобство пользования стоит того. Сейчас я могу переходить от одних измерений к другим, просто переставив кабель в соседний коннектор и не убирать из цепи предыдущий, дабы позже вернуться к нему. Цеплять провода одним движением пальца, а не делать скрутки на иглах. Подлезть к контактам коннектора любого размера без необходимости вдавливать щуп побелевшими пальцами, чтобы он достал до площадки. Вроде мелочи, но если эти мелочи позволяют получать больше удовольствия от своего хобби, заметно уменьшив процент «неудобных» моментов — почему бы не потратить на них один раз определенную сумму? С такими мыслями я чуть не заказал силиконовый комплект ))

Как всегда, я открыт к конструктивной критике в комментариях. Всем добра и удобного инструмента =)

7 доработок мультиметра — фонарик, аккумулятор, крепеж на руку, подсветка, щупы, кнопка

Каждый обладатель китайского мультиметра DT830 и подобных ему моделей, обязательно в процессе эксплуатации сталкивался с некоторыми неудобствами, которые не видны на первый взгляд.

Например постоянная разрядка батарейки из-за того что забыли поставить переключатель в положение off. Или отсутствие подсветки, непрактичные провода и многое другое.

Все это легко можно доработать и повысить функциональность вашего дешевого мультиметра до уровня отдельных профессиональных зарубежных моделей. Рассмотрим по порядку, чего же не хватает и что можно добавить в работу любого мультиметра без особых капитальных затрат.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.

Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.
Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий. А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки.
Они также идеально подходят под разъем на мультиметре. При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.

Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

• заказать в Китае по дешевке силиконовые провода
• использовать гибкие провода от старых электробритв
• купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться.

Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.

В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Важное замечание: при замене проводов не нужно стремиться сделать их гораздо длинее тех, что шли в комплекте. Помните что длина провода, как и его сечение влияет на общее сопротивление цепи.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом!

Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Доработка крепления мультиметра

Еще одно неудобство при измерениях с мультиметром — это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами. Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.

И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.

Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах — изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.

Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.

Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

Колпачки под щупы

Шипы на концах щупов достаточно острая штука, о которые можно больно уколоться. В некоторых моделях идут в комплекте защитные колпачки, в некоторых нет. Также они довольно часто теряются. А ведь помимо опасности уколоть палец они еще и защищают контакты от излома, когда мультиметр лежит в сумке вперемежку с другим инструментом.

Чтобы каждый раз не покупать запасные, можно их изготовить самостоятельно. Берете обыкновенный колпачок от гелиевой ручки и смазываете любым маслом наконечник щупа. Делается это для того, чтобы колпачок в процессе изготовления не прилип к поверхности.

Затем заливаете внутреннюю поверхность колпачка термоклеем и одеваете его на острый кончик. Дожидаетесь пока термоклей застынет и спокойно снимаете получившийся результат.

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

• 2 светодиода последовательно припаянных друг к другу
• отражатель — обыкновенная золотинка от жвачки
• микровыключатель любого типа

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны. От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).
Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на aliexpress). Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на aliexpress).
Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.
Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

Сам повышающий модуль располагается в месте где должна стоять крона.

Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.

Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.



Существенным недостатком такого мультиметра на литий ионном аккумуляторе является его работа, а вернее не работа при отрицательных температурах.

Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.

И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.

Доработка кнопки включения и отключения на мультиметре

Последний вариант доработки мультиметра с переходом на литий ионные аккумуляторы целесообразно еще более усовершенствовать, поставив кнопку отключения в цепь питания преобразователя к аккумулятору.

Во-первых, преобразователь сам потребляет небольшой ток, даже в режиме ожидания, когда мультиметр не работает.

Во-вторых, благодаря такому переключателю не придется лишний раз щелкать самим мультиметром чтобы его выключать. Многие девайсы именно из-за этой причины выходят из строя раньше времени.

Какие-то дорожки раньше времени стираются, другие начинают коротить между собой. Так что кнопочка отключения всего прибора разом, будет очень кстати.

Еще один совет от опытных пользователей китайских мультиметров — чтобы переключатель прослужил долго и исправно, сразу же после покупки разберите и смажьте места скольжения шариков переключателя.

А на плате рекомендуется промазать техническим вазелином дорожки. Так как у новых девайсов нет смазки и переключатель быстро изнашивается.

Сделать кнопочку можно как во внутреннем исполнении, если найдете свободное место, так и во внешнем. Для этого придется просверлить всего два микро отверстия под проводки питания.

Фонарик в мультиметре

Еще одна инновация для мультиметра — дополнительная опция фонарика. Часто приходится с помощью прибора искать повреждение в щитах и распредшкафах подвалов, замыкания проводки в помещениях где нет света.

В схему добавляется обыкновенный белый светодиод и кнопка конкретно для его включения. Проверить насколько хватит светового потока от данного светодиода очень легко. Для этого даже не придется его разбирать.

Ножку анода диода ставите в разъем Е, а ножку катода в разъем С (ножка анода длиннее, чем катод). Все это проделывается в разъемах для режима измерения транзисторов на колодке P-N-P.

Светодиод будет светиться в любых положениях переключателя и потухнет, только когда вы сами отключите мультиметр. Чтобы все это смонтировать внутри, необходимо на монтажной плате найти нужные выводы и припаять два проводка к эмиттеру (разъем Е) и коллектору (разъем С). В разрыв провода впаивается кнопка и монтируется через отверстие в корпусе мультиметра.

Закрепляете все термоклеем и получаете портативный фонарик-мультиметр.

Статьи по теме

ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

Всем привет! Хочу поделить способом изготовления надежных щупов. Когда купил мультиметр DT9208A, с ним в комплекте шли щупы, но они сделаны очень некачественно и в скором времени пришли в негодность. Самое слабое место у данных щупов – это там, где провод заходит в пластиковую трубку. В этом месте нет фиксации провода и если вы случайно потянете кабель, не прикладывая особых усилий, он оторвется. Так и случилось с моими щупами. Так что такой совет: чтобы кабель не оторвался его нужно зафиксировать. Сделать это можно с помощью обычной изоленты или скотча.

Но если у вас есть возможность, лучше купите качественные фирменные щупы или как я, сделайте своими руками. Итак, нам понадобится:

Советская штепсельная вилка. Можно использовать и другую, но лучше производства СССР, так как у советских вилок латунные штыри. Найти такую вилку не трудно, в крайнем случае можно купить на рынке. Можно использовать вот такой вариант. Главное, обратите внимание на металл, из которого выполнены штыри.

Когда нашли такую вилку, из неё надо извлечь латунные штыри. Сделать это очень просто: для этого нужно открутить болты с верхней части вилки, и она распадется на пополам. Далее нужно открутить сами штыри. Вот так выглядят штыри с моей вилки:

Как уже говорил, основу мы будем брать из старых щупов, которые шли в комплекте. А именно нам понадобится пластиковая трубка, в которую мы и вставим штыри от вилки. Для этого нам надо удалить старые штырьки щупов плоскогубцами. Вот что должно получится в итоге:

Итак, мы имеем штыри от вилки и пластиковые трубки от старых щупов. Теперь нам нужно подготовить штыри для ставки в трубки. Как мы могли заметить штыри не ровные, а буквой «Г», поэтому нужно отрезать ножовкой лишнее. А точнее ту часть, которая загнута. Кроме того, нам нужно заточить штыри. Это можно сделать с помощью напильника или на точильном станке. Обрабатываем из таким образом, чтобы они туго входили с пластиковую трубку.

Далее нам нужно определится, какой провод мы будем использовать для щупов. Я пошел на радиорынок и выбрал подходящий. Лучше брать провод с толстой медной жилой. У нас на рынке из таких проводов были только двойные акустические провода.

Если вы также купили двойной провод, его нужно аккуратно разделить на два с помощью лезвия или ножа. Также при покупке провода, следует выбрать правильную длину. Я купил провод длиной 1.5 метров, хотя у родных щупов провод был меньше метра. Не знаю, как вам, а мне удобней, когда провод длинный. Так что выбирайте длину провода из своих соображений, но не короче 0.7 метра, так как будет очень неудобно пользоваться такими щупами.

Когда пойдете покупать провод, не забудьте купить штекеры для подключения щупов. При покупке штекеров возьмите с собой мультиметр, чтобы проверить походят ли штекер к вашему прибору или нет. Но на большинство мультиметров подойдут штекеры типа «банан». Я купил вот такие:

Теперь у нас есть все необходимое для изготовления щупов. Первым делом следует разделить и зачистить провод. Затем залудить все места пайки, т.е. концы проводов и концы штырей, где будет припаян провод. Штекеры лудить не нужно, так как в них провод вставляется и зажимается болтом.

Когда все подготовлено к сборке, проденьте провод в пластиковую трубку и припаяйте к нему латунный штырек. Затем нужно оттянуть провод назад, чтобы штырь был вставлен в трубку. Теперь нужно зафиксировать место входа провода в трубку и место входа штыря в трубку. Я сделал это с помощью термоусадки.

Красный щуп получился немного кривоватый, потому что провод был припаян не по центру штыря, а сбоку. Но это никак не влияет на работу.

Теперь нам осталось продеть другой конец провода в разъем и зажать провод болтом и щупы готовы к работе.

Вот такие щупы у меня получились:

Сопротивление щупов вышло 0.6 Ом, что довольно неплохо. Сопротивление родных щупов было около 1 Ома, так как провод был тоньше.

Вот такие щупы можно сделать своими руками без особых затрат. Перед тем ка покупать щупы, подумайте, может вам дешевле будет сделать их своими руками? Но если вы занимаетесь пайкой smd элементов и вам нужны более тонкие концы щупов (как иголки), то вы можете сильнее заточить латунные штыри (вот инструкция для них). Кончено если у вас есть возможность купить дорогие фирменные щупы, то покупайте их, но я решил сэкономить деньги и купить деталей. Кроме того, у нас на рынке очень высокие цены. Всем удачи! Специально для Радиосхем — Кирилл.

   Форум

   Обсудить статью ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

Щупы для мультиметра 1000V 20A. Почти как настоящие.

Сегодня какой-то аншлаг на щупы для мультиметров… Причем одного производителя и заказанные на одном сайте. Тем интереснее будет сравнить их.
Итак, щупы для мультиметра 1000V 20A. Смотрим дальше что они из себя представляют.

Давным-давно в оффлайне был приобретен мультиметр DT-9205А. Используется он в чисто бытовых целях: проверить предохранитель или диод, измерить напряжение в сети или что выдает блок питания, прозвонить кабель.

Несмотря на то, что используется он не часто, щупы, которые шли в комплекте уже несколько раз ремонтировались. Да, по-большому счету их и щупами назвать трудно: тоненькие проводки, высокое сопротивление. В результате наконечники были заменены на старые от еще советской «Ц-эшки», а длина проводов уменьшалась с каждым годом.
И вот однажды я выбрал для обзора с сайта banggood.com новые универсальные щупы «DANIU 1 пара 1000V 20A». Некий бренд DANIU производит (перемаркирует?) разнообразный инструмент, припой и пр. изделия.
Продавец на странице товара намекает на некоторую совместимость с Agilent u1165a, Fluke tl71.
Последние, кстати, стоят примерно $30 и совсем непохожи на обозреваемые.

Как видим из описания нам обещают категорию II с максимальными параметрами 1000V 20A.

Рассмотрим щупы поближе:

Длина кабеля 850мм, диаметр 3,2 мм. Провода довольно мягкие. После получаса, проведенного в морозильнике при -18 стали жесткими. Но, силикон, вроде как никто и не обещал.

Длина наконечника 130мм плюс длина иглы 22 м. Диаметр последней 2 и 1 мм в разных местах. Игла острая, без проблем прокалывает изоляцию провода.


На иглу нанесено «золотое» покрытие. Со стороны кабеля щуп немного гнется.
Наконечники закрыты колпачками, что хорошо, т.к. штыри очень острые.

Изоляция на наконечниках для мультиметра довольно длинная. Но в моем приборе держатся плотно. В принципе, ее можно даже не подрезать.

Как я уже писал, обещана II категория. Но что же видим на щупах? Оказывается, мне прислали более дорогой мех, а именно 3ю категорию 20A.

Надпись с другой стороны отрезвляет: 100V MAX. Ну, ошиблись с ноликом при изготовлении штампа, кто смотрит на такие мелочи?

Следующий параметр, который наверняка всех интересует — это сопротивление самих щупов. При замыкании, мультиметр показывает 0. К сожалению, омметра для точного измерения я не имею. В голову пришла мысль (слышу возмущения, на сколько я не прав.): есть зарядное для литиевых аккумуляторов Litokala — Lii-500. Оно умеет измерять внутреннее сопротивление аккумуляторов. Если поставить аккумулятор в зарядное, индикатор показывает 30 mR. Если подключить аккумулятор с помощью щупа (я использовал один), то величина увеличивается до 70 mR. Получается, что сопротивление одного щупа около 40 mR. Вроде как очень неплохо. Еще один тест. Пропускаем через щуп ток 1А и замеряем падение напряжения на нем. Этот тест показал напряжение около 56мВ. Т.е. сопротивление одного щупа — 56 мОм. Ну, почти совпало, особенно если учитывать погрешности при измерениях.
Прошу прощения у общественности, но резать провод, чтобы узнать реальный диаметр жилы не буду.

В итоге: странно было бы ожидать отличных результатов от щупов стоимостью $3. Но для моих бытовых целей подойдут отлично. По крайней мере на много лучще тех, что шли в комплекте к мультиметру.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
