Щиток для электросчетчика и автоматов: как выбрать?

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

  1. Прибор учета электроэнергии.
  2. УЗО.
  3. Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

  • металлические;
  • с пластиковым корпусом.

Корпус щитка

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

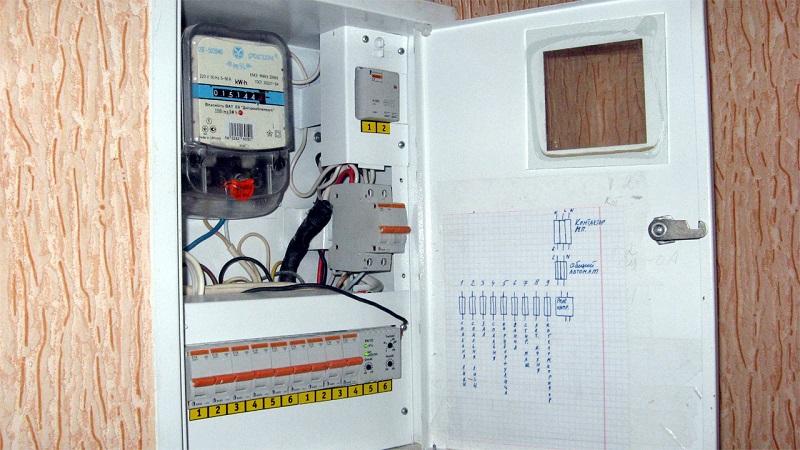

Металлический щит для счетчика и автоматов

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

  1. Встраиваемые. Этот вариант нужен для скрытой проводки.
  2. Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

  • электросчетчик;
  • дифференциальные автоматы;
  • вводный автомат;
  • автоматические выключатели;
  • две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

  1. В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
  2. Электросчетчик – монтируют для учета потребления электричества.
  3. Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
  4. Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
  5. УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
  6. Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

  1. Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
  2. Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

  • вводный автомат нужно монтировать справа;
  • после этого устанавливают УЗО;
  • установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

  1. К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
  2. Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
  3. Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

  • защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
  • ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

  1. Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
  2. Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

О щитках для электросчетчиков и автоматов: щит электрический

Электросчётчики и автоматические выключатели являются необходимыми атрибутами электросети. Данные приборы монтируются в специальные распределительные щитки, которые уже установлены в подъездах домов. В частных домах такое не предусмотрено, однако, современный рынок позволяет подобрать любой щиток для электросчетчика и автоматов подходящего размера и дизайна. Внешний вид такого бокса сейчас немаловажен, так как устанавливают его все чаще внутри дома. В данной статье ознакомимся с особенностью подобных коробов, каких видов они бывают, и на что обратить внимание при покупке.

Вид изнутри

Вид изнутри

Что собой представляет

Стандартная комплектация электрощитка следующая:

  • Электрический счетчик;
  • Дифференциальные автоматы;
  • Вводный автомат;
  • Автоматические выключатели;
  • 2 шины.

Теперь ознакомимся со встроенными элементами, и для чего они используются:

  • DIN-рейка. Является специальным устройством, изготавливаемым из металлических пластин. Бывает, что рейка слишком длинная, в этом случае ее обрезают при помощи ножовки по металлу;
  • Электросчетчик. Необходим, чтобы учитывать потребление электроэнергии;
  • Автоматические выключатели. Данное оборудование защищает электропроводку. Прежде чем их устанавливать, необходимо знать, какова мощность приборов, которые будут подключаться в сеть;
  • Распределительная шина. С ее помощью подключаются нулевые провода. Бывают закрытыми и открытыми;
  • УЗО. Устройство защитного отключения, обеспечивающее безопасность от поражения током;
  • Электрическая проводка.

В каком месте устанавливается щиток

Прежде чем монтировать короб в квартире, в первую очередь, необходимо составить подробный план, учесть, как будут обставляться комнаты, где будут стоять светильники и выключатели к ним, различная бытовая техника и прочее. Вместе с электрическими проводами прокладываются и другие инженерные коммуникации, отопительные трубы, трубопроводы, сигнализация, интернет и так далее. Разрабатывать проект следует таким образом, чтобы оптимизировать маршруты описываемых систем.

Важная информация! Электрическим щитком называется место, где кабель от энергоснабжающей компании подсоединяется к счётчику, чтобы в дальнейшем распределять электричество по потребителям.

«Встроенный» в стену прибор

«Встроенный» в стену прибор

Занимаясь проектом, следует определить наиболее подходящее место, где будет установлен электрический щиток. В прошлом веке его монтировали прямо на лестничных площадках, сейчас же популяризируется способ установки прямиком в квартире. Это не только удобно, но и гарантирует, что к боксу не будут иметь доступ посторонние лица.

Как показывает практика, наиболее подходящее место – коридор, поблизости со входной дверью и на уровне лица, чтобы удобнее отслеживать показания счётчика. Монтируя короб, таким образом, не требуется большая длина питающего кабеля.

Тем, кто живет в загородном доме, потребуется учесть больше тонкостей: как безопасно организовать вводное устройство в здание, как сконструировано ответвление от воздушной линии электропередач. Кроме того, потребуется обратиться в энергоснабжающую организацию для выяснения подробностей касаемо их устройства.

Особенности выбора щитка

При выборе бокса необходимо понимать, что они делятся по следующим параметрам:

  • Из какого материала изготовлены;
  • В какой сфере используются;
  • Метод монтажа;
  • Количество оборудования, размещаемого внутри.

Обратите внимание! Выбирая щиток, следует обратить внимание на такой параметр, как класс защиты IP. Для устанавливаемых в помещениях класс должен быть 30 или 40, для уличных – 65 или 67.

Степень защиты IP – это насколько качественно изолированы приборы от пыли и влаги. Чем больше цифры, тем выше защита. К примеру:

  • IP20 – устанавливаются в квартирах. 0 – защиты от влаги нет. 2 – обеспечивает защиту от крупных частиц пыли;
  • IP21-23 – устанавливаются в неотапливаемых закрытых помещениях или под навесами;
  • IP44 – устанавливаются на улице, под козырьками или с дополнительной защитой;
  • Наиболее защищенными щитками считаются те, класс защиты которых IP54 и IP66 – они устанавливаются на открытом воздухе и не боятся воздействия дождя или ветра.

Обратите внимание! Удобно, если шкафы, устанавливаемые в подъездах или на улице, имеют смотровое окошко, позволяющее снимать показания. Работая с такими щитками, не приходится каждый раз открывать дверцу.

Изготавливается современный щиток для электрического счетчика из разнообразных материалов, таких как:

  • Пластик. Такие короба устанавливаются внутри квартир и офисных помещений. Сами изделия могут отличаться внутренней конфигурацией, расцветкой и внешним оформлением. На дверцу может быть предусмотрен замок. Выбирая щиток из пластика, необходимо быть внимательным с данными изготовителя. Не следует выбирать изделия от малоизвестных поставщиков по низкой стоимости – такие боксы изготавливаются из низкокачественного пластика, со временем желтеющего под солнечным светом. Такие изделия имеют как плюсы, так и минусы. Главное достоинство – простота установки. Щиток легко монтируется в гипсокартоновые или аналогичные стены. Для изготовления электрических щитков применяется диэлектрический материал, поэтому им не требуется дополнительное заземление. Пластиковые корпуса характеризуются долговечностью и внешней привлекательностью, поэтому они гармонируют в любых интерьерах. Минус материала – он горюч и достаточно хрупок. Если щит, установленный в стене, получит повреждения, заменить его будет сложно;
  • Металл. Боксы, имеющие металлический корпус, устанавливаются в гаражах и на открытых пространствах. Они прочные, долговечные и стойкие к внешним воздействиям. Кроме того, они не горючи и не боятся высокой температуры. Однако, недостаток значителен: требуется обязательное заземление, а сам металл, находясь в агрессивной среде, коррозирует. Как правило, металлические короба устанавливаются в подъездах многоквартирных домов или на предприятиях.
Металлическое оборудование

Металлическое оборудование

Если предполагается установка на улице, то лучше обратить внимание на антивандальную конструкцию, для изготовления которой применяется листовая сталь толщиной от 1.2 мм. Данные боксы оборудуются двумя дверцами: одна – глухая, вторая – смотровое окно для счетчика.

Достоинства установки щитка на улице:

  • Быстрый доступ к электросчетчику со стороны инспектора;
  • В некоторых загородных резиденциях щитки достигают внушительных размеров, поэтому с целью экономии свободного пространства их выносят на улицу;
  • Если щиток не вписывается в интерьер внутреннего помещения, его монтируют на улице.

Минусы уличного размещения:

  • Отталкиваясь от правил ПУЭ, уличные шкафы должны предусматривать местный обогрев, что обеспечивает счетчику положительную температуру. Соблюсти данное условие не всегда получается, да и индукционные приборы при минусовых температурах попросту «врут»;
  • Для того чтобы снять показания со счетчика, необходимо выйти на улицу, где не всегда могут быть хорошие условия;
  • Необходимость перетяжки групповых линий.

Тип монтажа щитка также различается, поэтому они бывают:

  • Накладными. Их устанавливают на поверхность стен. Позволяют распределять открытую и скрытую проводку;
  • Встраиваемыми. Монтируются в нишах, расположенных в стенах. Используются лишь для проводки скрытого типа.

В зависимости от того, сколько дополнительного оборудования будет устанавливаться, следует определиться с вместимостью щитка. Электроящики обладают различной конфигурацией, в зависимости от количества мест: 12, 24, 32, 64 и больше. Одно место имеет стандартное расстояние – от 17 до 18 мм. Нужно быть внимательным, так как каждое устройство занимает определенное число мест. Специалисты рекомендуют использовать ящики с запасом мест (в особенности это касается встраиваемых щитков), что может потребоваться при модернизации электросхемы. Минимальным размером подобных устройств является 16-24 мест.

Выбирая оборудование для бокса, рекомендуется обратить внимание на следующие критерии:

  • Технические параметры;
  • Надежность изготовителя.

Чтобы определить технические параметры, потребуются несложные расчеты, а вот убедиться, что производитель надежен, не так то просто. На современном рынке встречается недорогая контрафактная продукция. Кроме того, наткнуться можно на откровенную подделку известного бренда. Поэтому при выборе оборудования следует проверить наличие соответствующего сертификата, в особенности, если речь идет о приборе учета. Ни одна компания-поставщик электроэнергии не будет подключать несертифицированное оборудование, не прошедшее проверки.

На данный момент производством боксов занимаются многие компании. Исходя из практики, предпочтение стоит отдать следующим фирмам: ABB, IEK, Makel. Если требуется проведение электромонтажных работ, данные бренды фигурируют чаще всего. Наиболее качественной считается продукция от ABB, а последние 2, хоть и уступают в качестве, но популярны за счет доступной стоимости. Если же главное предпочтение – визуальная составляющая и при этом надежность, выбирать нужно оборудование от греческого производителя FOTKA.

Как установить счетчик в щиток

Прежде чем монтировать счетчик, необходимо разобраться, в каком порядке прибор будет подключаться в электрическую линию. В некоторых случаях контроллеры одобряют самостоятельное подключение оборудования. Перед счетчиком лучше предусмотреть защитное отключающее устройство. Как правило, в случае с однофазной сетью устанавливается двухполюсный защитный автомат. Функции данного прибора следующие:

  • Обеспечивает защиту счетчика от короткого замыкания. Позволяет проводить профилактические работы;
  • Способен ограничивать разрешенную мощность.

Устанавливая счетчик, выполняются и другие действия:

  • Крепится счетчик к щитку при помощи специальной защелки;
  • Необходимо монтировать отходящие однополюсные автоматы.

Нормативные акты гласят, что электросчетчик должен быть установлен на высоте от 80 до 170 см.

Человек постоянно окружен различными электроприборами. Современные устройства могут проводить ток, что случается чаще всего из-за испорченной изоляции. Если прибор не заземлен, то прикасаться к нему очень опасно. Для избегания несчастных случаев к установке рекомендуется УЗО. Задача устройства – защита от поражения током (короткое замыкание или поврежденная изоляция).

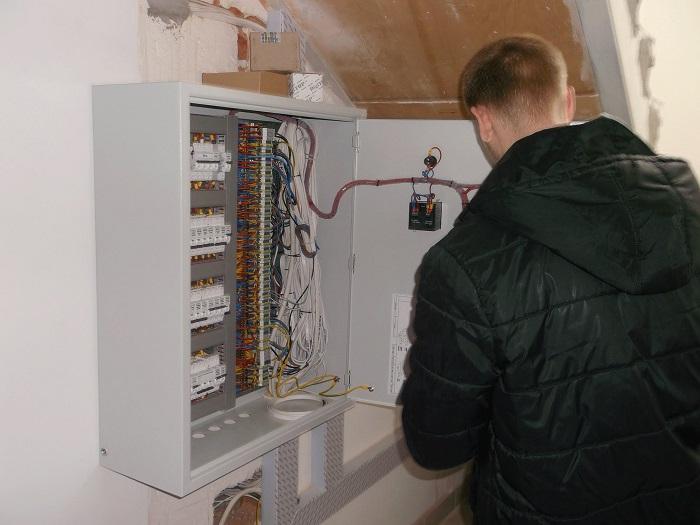

Установка щитка

Необходимо определиться, в каком месте будет закреплен бокс. Как правило, это прихожая, недалеко от ввода питающего кабеля. Устанавливается на высоте от 1.5 до 1.7 метров. В стене проделываются отверстия, а сам короб крепится при помощи дюбелей или саморезов.

Процесс установки короба

Процесс установки короба

После того, как щит будет установлен на стене, его сборка выглядит следующим образом:

  • Заранее к щитку необходимо подвести все группы проводов. Они должны иметь маркировку, что позволит облегчить сборку по схеме;
  • При помощи саморезов к щитку крепится DIN-рейка, на которую будут устанавливаться аппараты;
  • Верхняя часть оборудуется шиной для нейтрали, нижняя – для заземления;
  • В верхней части устанавливают автомат ввода;
  • Вводный автомат может быть расположен в отдельном боксе, как и счетчик;
  • Что касается групп автоматов, их располагают сверху вниз, по мере снижения мощности. Перемычной между ними служит специальная шина, или же используется медный провод с сечением 4 мм;
  • Кабели и провода вводятся в короб через предусмотренное отверстие. С них необходимо срезать внешнюю оплетку, а прокладка осуществляется по цвету. Необходимо оставить запас, что может понадобиться при дальнейшем ремонте. Нулевые жилы подключаются к верхней шине. К верхним клеммам подается питание, к нижним – подключается нагрузка;
  • Подсоединяя каждую группу, рекомендуется проверять ее работоспособность методом подачи напряжения через схему временного подключения.

Важно! Изначально щиток собирается без коммутаций, что позволяет отметить места монтажа устройств. При необходимости питание должно быть быстро отключено, как снаружи, так и изнутри, что нужно предусмотреть.

В закрытом состоянии щитка важно, чтобы была возможность проверки напряжения при помощи индикаторной отвертки.

При выборе щитка необходимо отталкиваться от размеров электросчетчика и количества устанавливаемых пакетников. В любом случае придется прибегать к помощи электрика: для подключения общей цепи и для опломбирования счетчика. Подобрать бокс несложно, но сперва следует грамотно составить проект, чтобы не ошибиться.

Видео

Щиток для электросчетчика и автоматов

Автоматические выключатели и электросчетчик – это необходимые атрибуты современной электрической сети. Устанавливают их в специальных распределительных щитах, которые сами уже стационарно установлены в подъездах многоквартирных домов. А что делать частнику в своем собственном доме? Эта проблема сегодня не стоит вообще, потому что на рынке каждый для себя найдет подходящий щиток для электросчетчика и автоматов по размерам и дизайну. Кстати, последний критерий сегодня играет немаловажную роль, ведь щиток чаще всего устанавливают внутри дома. Так что он должен обязательно вписаться в интерьер той комнаты, куда будет монтироваться.

Ящик для электросчетчика

Как правильно выбрать

Начать выбор надо с типа, который определяется двумя моделями:

  • Встраиваемые.
  • Накладные.

Обычно встраиваемые щитки используются для системы с закрытой проводкой. Он занимает мало места, не мешает. Если установка проведена на стену, то из нее будет торчать только крышка. Единственное неудобство – это необходимость перед установкой сделать нишу, куда будет вставляться коробка. Крепить такие электрические боксы можно на гипс или цементный раствор, или на саморезы.

Накладные модели устанавливаются на любую поверхность и закрепляются только саморезами. Чаще всего их используют в открытой электрической разводке проводов. Хотя это универсальный распределительный ящик, к которому можно подвести с задней панели провода скрытой проводки.

Встраиваемый щиток

Что касается материала, из которого изготавливаются электрические боксы под автоматы и счетчик, то производители предлагают два вида: из металла, из пластика. Говорить, что какой-то лучше, а какой-то нет, в данном случае нельзя. Даже пластиковые щитки достаточно прочные и выдерживают большие механические нагрузки, потому что изготавливаются из термопластика. Хотелось бы добавить, что оба варианта обладают прекрасными внешними данными, к тому же выбор на современном рынке по дизайну настолько огромен, что каждый потребитель может найти то, что ему нужно.

Конструкция электрического щитка

Боксы под автоматические выключатели и счетчики контроля электроэнергии имеют достаточно простую конструкцию в виде ящика. В нее входят:

  • Корпус.
  • DIN-линейка, на которую сажаются автоматические выключатели и счетчик.
  • Отверстия в задней панели или сбоку для электрических проводов.
  • Монтажные отверстия.
  • Сверху прозрачная крышка-дверца.

Внимание! Конструкция щитка может быть различной, все будет зависеть от того, какие дополнительные приборы требует установка электрическая сеть дома. К примеру, монтаж реле напряжения или установка УЗО. Отсюда и разные размеры бокса.

Как собрать и установить электрический щиток

Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?

В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.

Схема устройства щитка

Что еще понадобится для сборки?

  • Медный провод длиною один метр и сечением 2,5 мм².
  • Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
  • Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.

В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.

Внимание! Имейте в виду, что монтаж проводов производится только вертикально или горизонтально. Никаких участков наискосок.

Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.

Типовая схема электрощита

Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные. Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.

Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.

Подключение

Если собрать и установить распределительный щиток можно без проблем, то подключать вы его своими руками не имеете права. Поэтому вам придется вызвать представителей энергоснабжающей организации, которые и проведут подключение, то есть, соединят счетчик контроля с вводным кабелем. Если представители сетевой компании это делать не умеют, то придется искать организацию, у которой есть лицензия и доступ к проведению данного вида работ.

Обратите внимание, что после подключения контролер должен провести пломбировку электросчетчика.

Монтаж электрощитков

И еще один момент. для того чтобы можно было бы без проблем проводит ремонт прибора контроля и его демонтаж, необходимо установить в сеть (перед ним) еще один автомат, который называется общим. Чаще всего он больших размеров и для установки в распределительный щиток не предназначен. Что делать в этом случае? Выход единственный – приобрести бокс под автомат и установить его рядом со щитком.

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.

Щиток для электросчетчика и автоматов

Для монтажа электросчетчика, а также автоматических выключателей, устройств защитного отключения и прочих элементов релейной защиты используются электрические щитки.

В большинстве квартир старой постройки распределительные боксы установлены на лестничных площадках. Зачастую каждое такое устройство содержит в себе несколько счетчиков и выключателей, которые относятся к системам электроснабжения квартир, расположенных на этаже.

Капитальный ремонт квартиры в обязательном порядке требует частичной или полной замены электрической проводки. Поскольку совокупная мощность современных потребителей электроэнергии часто превышает мощность выключателей, установленных в стандартном электрическом коробе, а некоторые устройства требуют подключения по выделенной линии, то целесообразным решением становится монтаж собственного электрического щитка для счетчика. При этом достигается возможность подобрать размер короба, который полностью соответствует всем требованиям.

электрический щитокэлектрический щиток

В настоящее время все еще используются щитки, в которых для защиты электропроводки используются предохранители, так называемые пробки. С появлением на рынке автоматических выключателей, а также прочих устройств защиты электрической сети, монтируемых на DIN-рейку, использование предохранителей полностью потеряло свою актуальность. Поэтому при выполнении ремонта в квартирах, электропроводка которых включает в себя подобные устройства, необходимо проводить их замену на более современное, надежное и безопасное оборудование, размещаемое в пластиковом или металлическом боксе.

Современный рынок электротехнического оборудования предлагает большой выбор различных моделей распределительных щитков, которые значительно отличаются по размерам, качеству, материалу изготовления, дизайну и цене.

Классификация электрических щитков

По способу установки:

  • Встраиваемые боксы для электросчетчиков. Такие щитки в большинстве случаев используются при монтаже проводки закрытого типа. Главными преимуществами этих боксов являются их малозаметность, а также небольшое пространство, необходимое для их установки. К недостаткам встраиваемого короба можно отнести относительную сложность его монтажа, которая объясняется необходимостью изготовления ниши в стене. Для закрепления электрического бокса в стене может быть использован цементный раствор, гипс, алебастр и т. д. При выборе такого короба следует предварительно убедиться, что его размер и толщина стены позволяют выполнить монтаж.

Встраиваемый бокс для электросчетчиковВстраиваемый бокс для электросчетчиков

  • Накладные щитки. Модели такого типа отличаются максимальной простотой установки. Для их закрепления на стене достаточно использовать несколько саморезов. Основной сферой применения таких боксов является размещение элементов проводки открытого и закрытого типа.

Накладной щитокНакладной щиток

Для изготовления электрических щитков может быть использован металл или пластик. Каждый из них имеет свои достоинства. Металлический щиток отличается высокой прочностью в сравнении с пластиковым. Однако изделия из металла имеют больший вес и подвержены воздействию коррозии.

Конструкция электрического щитка

Основными элементами конструкции бокса для электросчетчика и автоматических выключателей являются:

  1. Корпус, который оборудован дверцей с прозрачной крышкой. Такая конструкция позволяет обеспечить беспрепятственное снятие показаний счетчиков. Большинство моделей электрических щитков имеют корпус, в котором сделаны специальные отверстия, позволяющие расположить автоматические выключатели таким образом, чтобы при открытой дверце к ним обеспечивался беспрепятственный доступ.
  2. DIN-рейка. Это изделие крепится к задней стенке пластикового или металлического бокса при помощи саморезов. Она служит для размещения автоматических выключателей, счетчика и прочих устройств автоматики.
  3. Монтажные отверстия в задней стенке щитка, предназначенные для подключения проводов к соединительным клеммам счетчика, а также прочих расположенных внутри короба устройств.
  4. Клеммные колодки для подсоединения нулевых и заземляющих проводников.

Элементы конструкции щиткаЭлементы конструкции щитка

Количество и тип устройств автоматики, которые размещаются в электрическом щитке, определяется схемой электрической проводки, а также мощностью подключаемых к ней потребителей.

Установка электрического щитка

После приобретения электрического щитка, а также всех размещаемых в нем элементов можно приступать непосредственно к монтажу этого распределительного устройства.

Монтаж щиткаМонтаж щитка

Важно! Покупка электрического счетчика должна быть согласована с организацией, осуществляющей энергосбыт. Прибор контроля потребления электроэнергии должен соответствовать необходимому классу точности.

При монтаже электрощитка следует учесть следующие требования:

  1. Установка короба, в котором размещено электрооборудование, не допускается в непосредственной близости к водяным или газовым трубопроводам.
  2. Щиток может быть закреплен только на вертикальной поверхности с углом наклона не более 1,5 0.
  3. При установке электросчетчика в пластиковом или металлическом коробе необходимо обеспечить возможность быстрого снятия показаний. Для этого щиток оснащается смотровым окном и закрепляется на стене на уровне приблизительно 1,5 м.

Монтаж электрического щитка и подключение всех его элементов можно условно разделить на несколько этапов:

  • Установка DIN-рейки внутри короба. Выполняется при помощи саморезов, которые вкручиваются в специально предназначенные для этого отверстия. Если монтажная рейка не входит в комплект поставки щитка, то ее можно приобрести отдельно. Также на этом этапе выполняется установка клеммников для крепления нулевого и защитного заземляющего проводника.
  • Распределение всех устройств автоматики, входящих в состав электрического бокса, таким образом, чтобы их подключение и эксплуатация не была затруднена.

Распределение устройств автоматикиРаспределение устройств автоматики

  • Подключение проводов в соответствии со схемой электропроводки. При этом следует помнить, что единственно возможным способом размещения провода в электрическом щитке является его горизонтальная или вертикальная укладка. Прокладка провода под другими углами как внутри, так и снаружи короба не допускается.
  • Подключение счетчика выполняется специалистом. Можно самостоятельно подключить соединительные провода, однако устройство не может быть введено в эксплуатацию без составления соответствующего акта и опломбирования его представителем энергосбыта.

опломбированный счетчикопломбированный счетчик

  • При подключении автоматических выключателей, УЗО, а также электросчетчика следует использовать нумерацию проводов и клемм. Для обеспечения более легкой эксплуатации и ремонта элементов электрического щитка нужно составить схему электрических подключений.

наклейки на щиткенаклейки на щитке

Важно! Автоматические выключатели необходимо подписывать. Многие производители для этих целей выпускают специальные наклейки, идущие в комплекте с устройством. По прошествии некоторого времени даже человек, который сам монтировал щиток, не может вспомнить, какой участок сети отключает тот или иной выключатель.



  • Разметка поверхности стены, на которую будет смонтирован электросчетчик для определения мест его крепления.
  • Сверление отверстий под дюбели.
  • Закрепление бокса для счетчика. Подключение проводов, питающих нагрузку.
  • Через несколько месяцев после установки всех элементов щитка следует подтянуть их болтовые соединения.

Как уже было сказано, подключение электросчетчика не может быть выполнено самостоятельно. Это прерогатива контролирующей организации. Поэтому для подсоединения входящих проводов необходимо вызвать ее представителя, который подключит и опломбирует устройство учета электроэнергии.

Выбор электрического щитка

При покупке этого изделия следует обращать внимание на такие его характеристики:

  1. Материал корпуса. Независимо от типа и назначения щитка материал его корпуса должен отличаться высоким качеством. Слишком дешевые изделия часто оказываются недолговечными, кроме того, они не способны обеспечить достаточный уровень электрической и пожарной безопасности.
  2. Размер щитка. Рекомендуется приобретать изделие такого размера, чтобы при установке в него всех необходимых элементов обеспечивался запас в несколько модулей. Это дает возможность со временем внести некоторые изменения в электрическую проводку без замены щитка.
  3. При выборе щитка, а также устанавливаемого в нем оборудования лучше обратить внимание на продукцию известных производителей, например АВВ или Legrand.
  4. Если распределительный щиток располагается в месте, доступном для детей, то предпочтение следует отдать моделям, которые оснащаются замками.

Для обеспечения возможности проведения ремонтных работ на любых элементах электрической проводки квартиры необходимо перед счетчиком установить дополнительный автоматический выключатель, который может быть размещен в отдельном боксе и также опломбирован.

Отдельный боксОтдельный бокс

В некоторых электрических щитках предусмотрено отдельное место для размещения вводного автомата.

В качестве вводного автомата должно быть выбрано мощное устройство, номинальный ток которого, как правило, равен 25, 32 или даже 40 А в зависимости от мощности потребителей квартиры. Кроме того, для этой цели лучше использовать двухполюсный выключатель, который способен одновременно размыкать цепь нулевого и фазного проводов.

Таким образом, установка щитка для электрического счетчика и устройств автоматики не представляет особенной сложности, однако для выполнения подобных работ необходимо четко представлять себе схему электроснабжения потребителей квартиры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
