Щиток для электросчетчика и автоматов: как выбрать?

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

1. Прибор учета электроэнергии.
2. УЗО.
3. Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

• металлические;
• с пластиковым корпусом.

Корпус щитка

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

Металлический щит для счетчика и автоматов

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

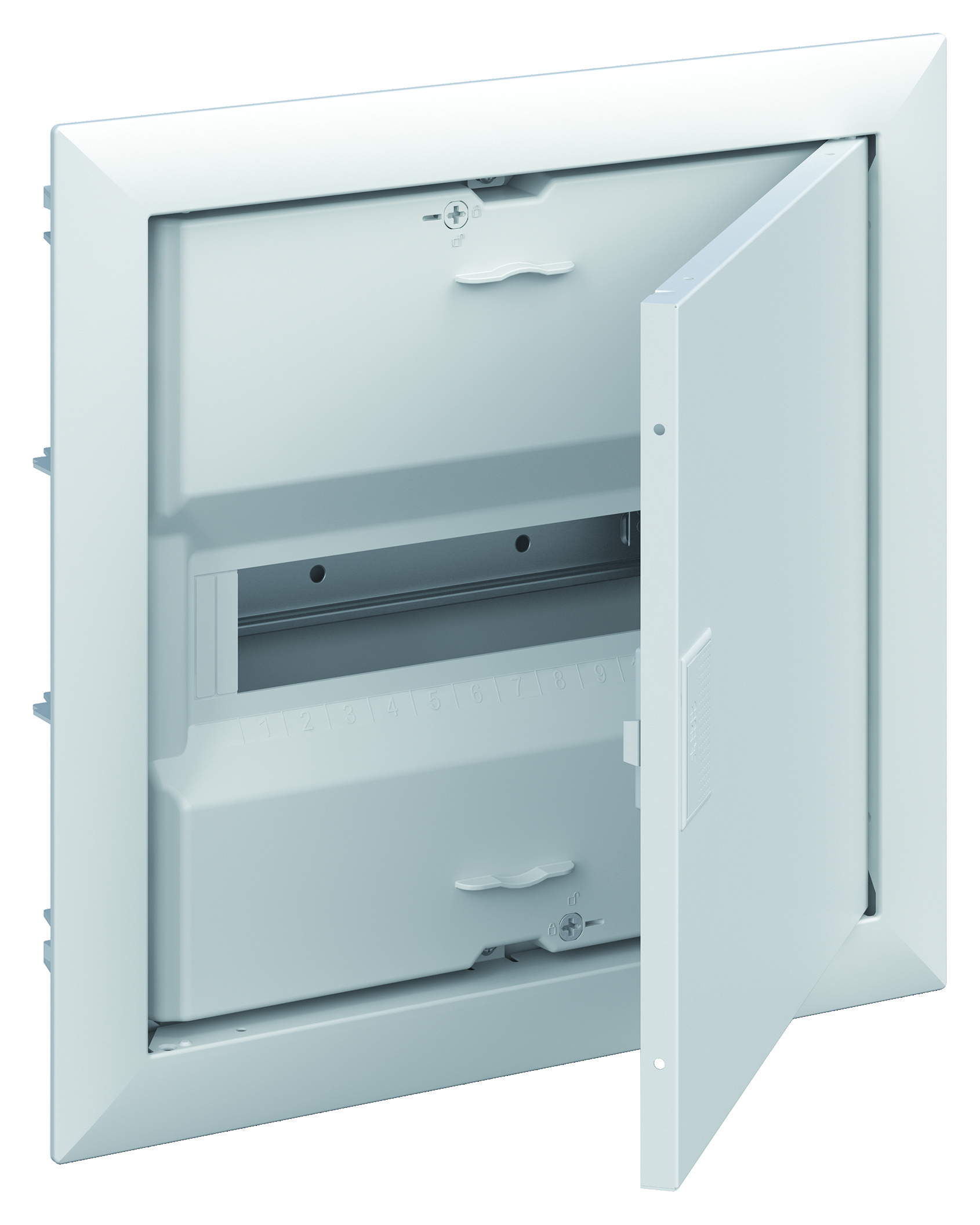

1. Встраиваемые. Этот вариант нужен для скрытой проводки.

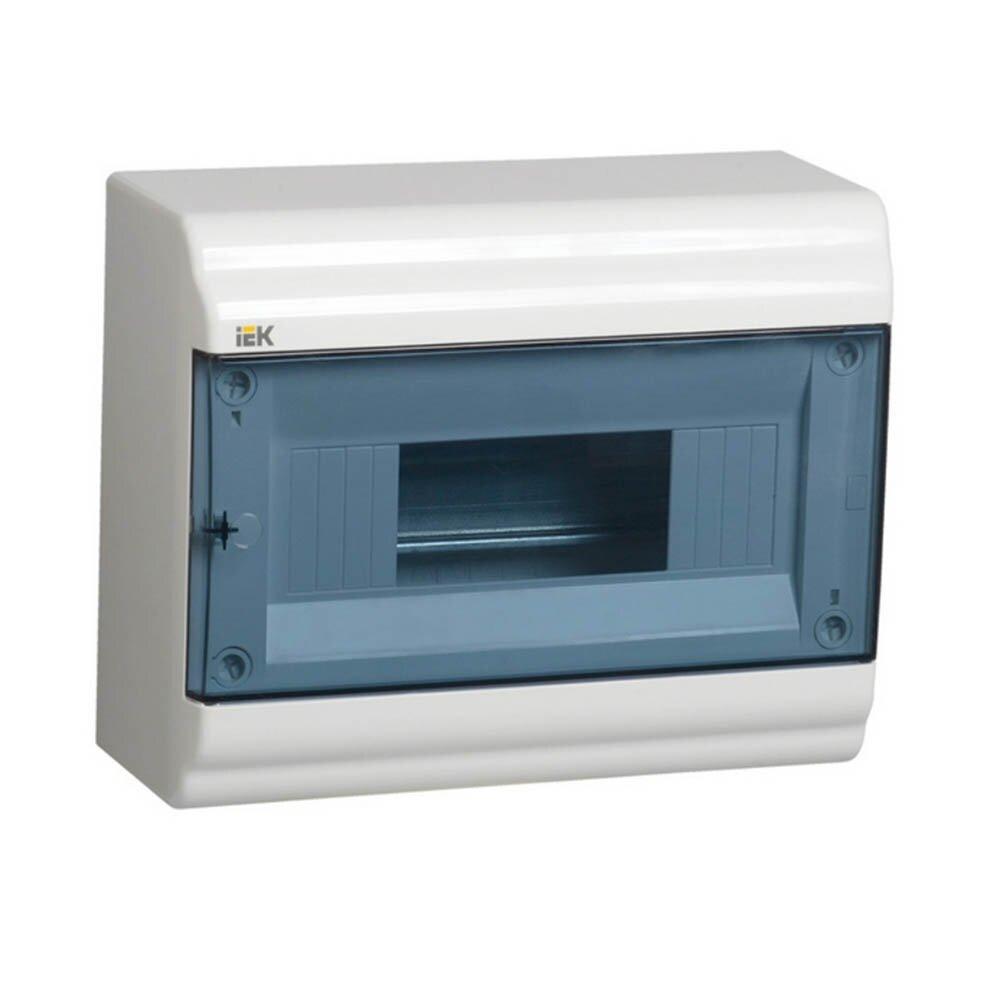

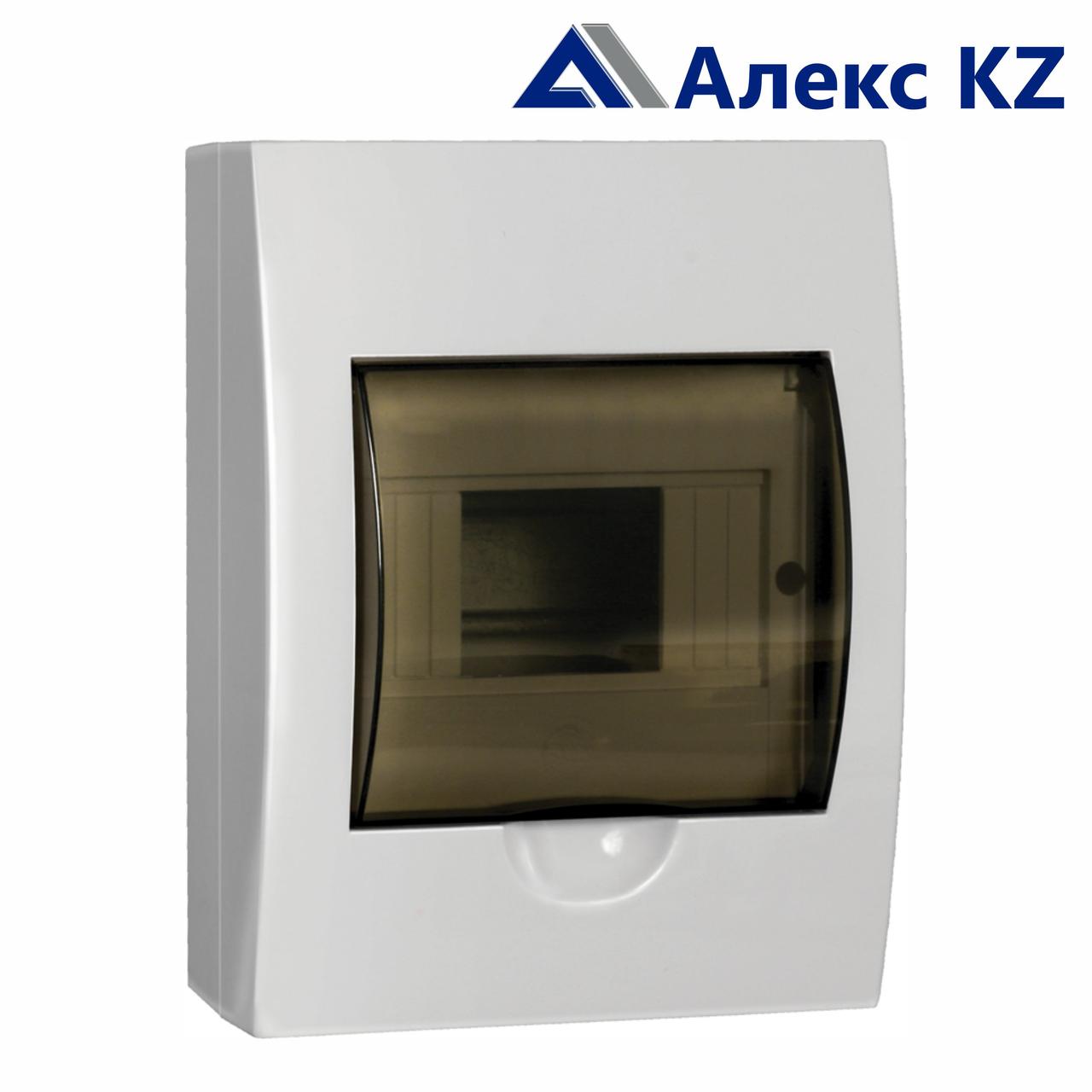

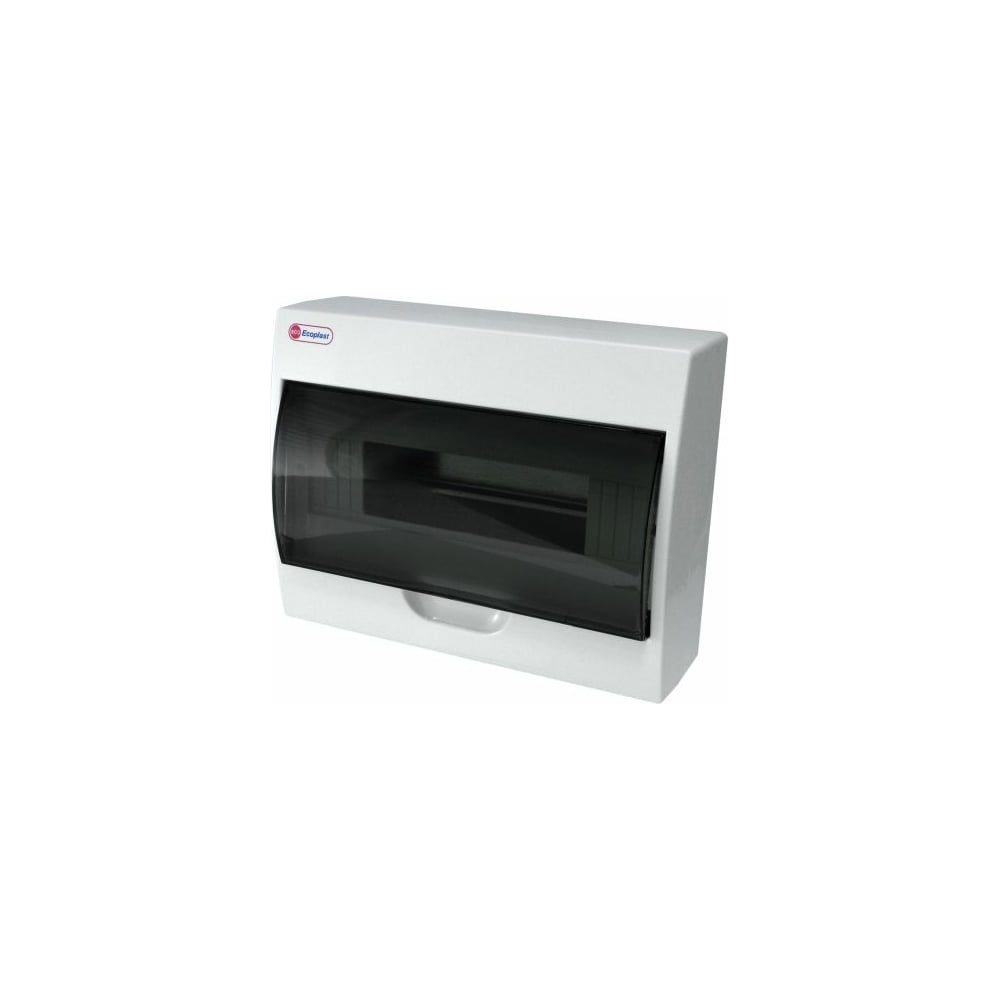

2. Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

• электросчетчик;
• дифференциальные автоматы;
• вводный автомат;
• автоматические выключатели;
• две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

1. В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
2. Электросчетчик – монтируют для учета потребления электричества.
3. Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
4. Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
5. УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
6. Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке.

При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

1. Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
2. Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

• вводный автомат нужно монтировать справа;
• после этого устанавливают УЗО;
• установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

1. К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
2. Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
3. Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

• защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
• ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

1. Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
2. Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

Щиток под автоматы

Щиток под автоматы – это специальный бокс с дверцей или без нее, предназначенный для внутреннего монтажа автоматических выключателей, УЗО, реле напряжения и других модульных устройств. Данные изделия устанавливаются на стенах и повсеместно используются в жилых домах, офисных и торговых зданиях, производственных комплексах и в строениях любого другого назначения. Также называемые электрическими щитками, они являются очень важными и незаменимыми элементами комплексных электросистем, выполняющими сразу несколько функций, главной из которых является повышение уровня электрической безопасности.

Преимущества щитков под автоматы

Несмотря на кажущуюся конструктивную простоту, эти устройства обладают рядом ценных плюсов, перечисленных ниже:

• Защита электрических сетей и оборудования от перегрузок и коротких замыканий;

• Эффективное распределение энергии, как в однофазных, так и в трехфазных сетях;

• Возможность установки в один щиток под автоматы нескольких модульных элементов;

• Прочные и долговечные корпуса, хорошо защищенные от проникновения пыли и влаги, среди которых есть и полностью герметичные модификации для монтажа на улице;

• Большой выбор размеров и вариантов дизайнов изделий, в том числе – с прозрачными или непрозрачными дверцами, замками и даже декоративными накладками в виде картин в дорогих моделях.

Кроме того, в зависимости от степени защищенности, данные изделия могут комплектоваться недорогими пластиковыми или прочными стальными корпусами.

Купить щиток под автоматы в Киеве

Щитки для автоматов, цена многих моделей которых весьма доступна, бывают накладными и встраиваемыми, которые могут монтироваться частично в стеновые ниши для меньшей заметности. Отличить эти модели друг от друга очень просто. Встраиваемые боксы под автоматы имеют заднюю часть из серого или цветного пластика, а их накладные аналоги, зачастую, полностью белые. Помимо всего прочего, все подобные электрические ящики выполняют и важную эстетическую функцию, поскольку позволяют компактно размещать модульные устройства, кабеля и прочие комплектующие в аккуратных корпусах, не привлекающих лишнего внимания. Щитки под автоматы, купить которые в большом ассортименте можно в интернет-магазине «Horoz Electric» – это безопасный и удобный монтаж выключателей, УЗО и реле напряжения, а также использование в сочетании с любыми электросетями на любых объектах.

выбор и установка встраиваемых и наружных распределительных боксов

Важной частью системы электроснабжения является электрический щиток под счётчик и автоматы. Именно с определения его месторасположения и начинается планирование или модернизация электрических сетей. Устройство представляет собой распределительный бокс, использующийся для контроля и управления всеми линиями электропроводки. Поэтому так важно его правильно выбрать и установить.

Назначение и виды

Электрический щиток — это распределительный ящик, предназначенный для размещения в нём вводных устройств, элементов защиты и прибора учёта электроэнергии. Такой бокс используется как на производственных объектах, так и в частных домах и квартирах. В технической документации можно встретить и иное его название — распределительный пункт.

Фактически устройство является боксом с посадочными местами для крепления электрической фурнитуры. В его конструкцию входит дверка, предназначенная не только для защиты находящегося в шкафу оборудования, но и для предотвращения поражения током. В зависимости от назначения выпускаемые промышленностью щитки могут быть:

1. Центральными. Служат для распределения электроэнергии по всему объекту и предназначены для завода силового кабеля с подстанции.
2. Групповыми. Используются для управления узлами и отдельными группами.
3. Бытовыми. Располагаются при входе в квартиру или частный дом, подключают к себе всех потребителей тока.
4. Этажными. Обычно содержат оборудование, управляющее линиями электропередач для нескольких квартир.
5. Аварийными. С помощью автоматического оборудования переключают основное питание на резервное.
6. Осветительными. Содержат только автоматические выключатели, защищающие выходящие из них линии от перегрузок.

Таким образом, электричество подаётся на розеточные или осветительные группы именно со щита. В этажном или квартирном устройстве устанавливается всё необходимое для этого электрооборудование, например, пакетные автоматические выключатели, УЗО, реле напряжения, вводный дифференциальный автомат, нулевая и заземляющая колодка напряжений. Кроме этого, в нём может быть смонтирован и счётчик электроэнергии.

Требования к различным типам щитков одинаковы. Обозначены они в правилах эксплуатации электроустановок (ПУЭ) и ГОСТе 51321. Основное содержание этих документов заключается в следующем:

• защита от воспламенения для электрического ящика наружной установки должна соответствовать высокому классу;
• конструкция бокса должна обладать стойкостью к механическому воздействию;
• устройство должно оснащаться планками и зажимами для надёжного фиксирования модулей;
• элементы конструкции щита обязаны выдерживать скачки напряжения до 2,5 кВт не менее минуты.

Типы щитков

Разделение щитков по назначению носит условный характер и предназначено для обозначения на планах зданий или в иной документации, понятной специалистам. Для потребителей электрические шкафчики разделяют по другим признакам. В первую очередь сюда относится монтаж, который может быть встраиваемым или навесным.

Встраиваемая (внутренняя) конструкция выглядит привлекательней, так как образует практически одно целое со стеной, на которой размещается. Второй тип навешивается с использованием креплений, что позволяет его применять даже на тонких перегородках. Следует отметить, что существует также щиток напольного типа, выполняемый в виде шкафа и используемый только на производствах.

Кроме этого, электробоксы различаются по габаритам и материалу, из которого сделаны. В качестве основы для них используется металл или пластик. Принципиальной разницы между применением того или иного материала нет, но для встраиваемого или уличного исполнения рекомендуется пластиковый ящик, хотя металлический является антивандальным и имеет замок.

Все щиты имеют свою маркировку, состоящую из букв и цифр. Так, ЩКУ означает щиток учётный квартирный, ЩКР — распределительный, ЩРВ — внутренний, а ЩРН — навесной. Цифра, стоящая после аббревиатуры, обозначает количество модулей, способных разместиться в приспособлении. Например, маркирование ЩРН-10 значит, что электрошкаф предназначен для навесного исполнения и рассчитан на установку десяти модулей.

Существуют также модели, имеющие монтажную панель. Обозначаются они ЩМП. Из-за своих небольших габаритов и хорошего внешнего вида они могут использоваться как в этажных нишах, так и в квартирах. Отличие уличных приспособлений (ЩРНМ) заключается в возможности снятия монтажной панели, что позволяет увеличить полезный объём ящика.

Характеристики распределительных блоков

Технические параметры распределительных коробок для электрических автоматов связаны с эргономичностью и количеством одновременно устанавливаемых модулей. Так, качество приспособления зависит от точности подгонки элементов, вида используемых при изготовлении материалов и покрытия металлических частей. Выделяют следующие характеристики конструкций:

1. Габариты. Указываются в миллиметрах. Чаще всего электрощит делается прямоугольной формы.
2. Количество модулей. Обозначает число посадочных мест для электрических автоматов. Следует заметить, что некоторые устройства, например, дифференциальные автоматы, могут занимать более двух мест. Единица измерения — штуки. Дополнительно может быть предусмотрено место для установки прибора учёта потребления электроэнергии.
3. Материал. Щитки изготавливаются из металла или негорючего пластика.
4. Место использования. Существуют варианты уличного и внутридомового исполнения.
5. Тип дверцы. Если в электрощите предусмотрена дверца, тогда она может быть прозрачной или глухой. Выполняется из листового металла или пластмассы и может дополняться огнеупорным уплотнителем, а также иметь защёлку или полноценный замок.
6. Тип установки. Может быть трёх видов: навесной, встраиваемый, напольный.
7. Уровень защиты. Это значение соответствует стандартной международной классификации. Характеризуется системой защиты IP, определяющей степень выдерживания воздействия твёрдых предметов и воды, и IK, указывающей на устойчивость к ударам (чем больше, тем лучше).
8. Цвет. Выпускаются в различной цветовой гамме, могут иметь фактуру дерева или другого декоративного материала.

Нюансы выбора

В торговых точках электрические щитки представлены в большом ассортименте. Их выпускают почти все ведущие производители электрофурнитуры. Наиболее часто электрики выбирают щиты таких торговых марок, как Schneider Electric, Hager, ABB, Legrand, Viko, IEK, Makel (последние 3 являются наиболее бюджетными вариантами).

Перед тем как приобрести приспособление, понадобится решить, где будет располагаться бокс и какую электрофурнитуру планируется в него установить.

Настенные шкафы позволяют проводить безопасный электромонтаж, они предназначены в основном для установки в деревянных домах или на стенах, где проблематично выполнить нишу. Встраиваемые боксы прекрасно вписываются в интерьер и используются в коридорах, предназначенных для аварийного выхода.

Если планируется покупка квартирного встраиваемого электрического щитка, тогда следует выяснить вопрос с установкой счётчика электроэнергии. Поскольку отключать и коммутировать счётчик потребитель не имеет права, то перед его переносом в коробку понадобится вызвать электрика. Чтобы этого избежать, можно приобрести для дома небольшой бокс. В среднем для трёхкомнатной квартиры хватает ящика, рассчитанного на 12 модулей с учётом того, что вводный автомат занимает два посадочных места.

В случае запланированной замены или переноса счётчика можно купить комбинированный шкаф. Расположение всех распределительных элементов в одном месте будет выглядеть гармоничнее. При этом и коммутировать их между собой будет удобнее. Желательно, чтобы в закрывающей дверце была прорезь, через которую удобно снимать показания устройства учёта. Ещё лучше, если электрощиток будет оборудован прозрачной дверцей. Она позволит не открывать каждый раз коробку, чтобы оценить положение автоматических выключателей.

Для бытовых и административных зданий класс защиты щитка должен быть не ниже IP31, для производственных — IP54. Уличный щиток, располагающийся на открытой местности, должен иметь класс защиты IP55 и выше. Габариты электрощита зависят от устанавливаемых в него типов модулей и их количества. Чаще всего для дома выбираются приспособления с глубиной 120 мм.

Монтаж и сборка

Сборка внешней или внутренней конструкции принципиально между собой не отличается. Но во втором случае предварительно необходимо сделать нишу, к которой будут подходить проштробленные каналы для укладки электропровода. Любой электрошкаф состоит из нескольких частей, к которым относятся:

• основание щитка;
• место для укладки электрокабеля с его держателями;
• стойки для крепления клеммных колодок;
• дин-рейка.

В зависимости от модели может добавляться дверка, защитная накладка или замок.

Непосредственная установка заключается в монтировании короба на предназначенное для него место. Но перед этим в зависимости от стороны завода кабелей в щитке выламывается заглушка. В образовавшееся отверстие и заводятся электропровода. Бокс наружного исполнения вешается на предварительно установленный кронштейн. Существуют также модели, которые крепятся с помощью шурупов, для этого их прикручивают насквозь через заднюю панель в установленные дюбеля.

Внутренний ящик для электрических автоматов вставляется в нишу и закрепляется с использованием растворов на гипсовой основе. Перед его фиксацией следует продеть через подготовленные отверстия все провода. Как только шкаф будет зафиксирован, начинается монтаж электроприборов.

Сначала прикручивают дин-рейку и электросчётчик, если предусмотрена его установка. Затем устанавливаются шины заземления и зануления. На рейку одеваются автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы и другие средства защиты. Устанавливать их несложно благодаря специально подпружиненной защёлке, которая прочно прижимает электрофурнитуру к дин-рейке. Пока не затянут крепёжный винт, устанавливаемое устройство можно легко двигать в горизонтальном направлении.

Как только все нужные приборы будут размещены, переходят к подключению проводов. Чтобы эти действия выполнить без ошибок, удобно использовать заранее составленный план электропроводки. Рекомендуется при коммутировании соблюдать цвет проводов. Так, к нулевой шине подключается провод синего цвета, заземление выполняется зелёным, а в качестве фазового используется коричневый.

Рекомендуемые модели

Модели электрощитов не привязаны к изготовителям модульных элементов, например, в корпус ABB без каких-либо проблем можно установить электроавтомат Нager. Поэтому их функциональность определяется удобством монтирования и классом защиты. Среди множества выпускаемых изделий некоторые модели пользуются особенной популярностью для установки в квартирах. Но если в производственных зданиях основным критерием является надёжность, то в квартирах — эстетичность.

Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.

Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.

Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.

Электрический щиток в квартире

Электрический щиток в квартире



            Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается электрический щиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электрическом щитке  располагается узел управления всем электрохозяйством на отдельном участке. До недавнего времени в квартирах никаких электрических щитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов.

Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя. Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились. Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.





            Большое значение имеет правильный выбор места для его установки.

Примечание: Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается. Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.



            Чтобы  не собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

            Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры. Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.



Типы электрощитов

            Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Примечание: Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

                 Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.



Электрический щит состоит из следующих элементов:

1. DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу;

2. Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений;

3. Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть;

4. Соединительные провода необходимого сечения;

5. Электросчетчик – устанавливается при необходимости.



Выбираем электрический щиток

            В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.



            После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

            С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

            В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

            Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.



            Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Примечание: Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.



Внимание! Перед тем как собрать электрический щиток необходимо соблюдать правило: Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.



            Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

            Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.



            Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.





Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.



            В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.



Подключение приборов учета в электрощите — права!

            Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.



            Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.



            Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.



Внимание! В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взимает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить Заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную

Электрический щит. Как собрать электрический щиток в квартире

Завершающим этапом электромонтажных работ в доме является установка электрического щита. Большое значение при этом имеет правильный выбор места для его установки.

Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается.

Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

Чтобы не заморачиваться такими вопросами как собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус электрощита?

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры.

Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Из каких элементов состоит электрический щит?

• 1). DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
• 2). Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
• 3). Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
• 4). Соединительные провода необходимого сечения.
• 5). Электросчетчик – устанавливается при необходимости.

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите — права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Понравилась статья — поделись с друзьями!



Важность защиты от электромагнитных помех

Примерно каждые 11 лет магнитное поле Солнца меняется. Север становится югом, а юг — севером. Это изменение вызывает солнечные бури на поверхности Солнца, из-за которых солнечные вспышки устремляются к Земле.

Эти факелы опасны для нашей инфраструктуры.

В 1859 году в электронных технологиях не было ничего, кроме телеграфа. В то время не существовало такой вещи, как экранирование от электромагнитных помех. Поэтому, когда огромная солнечная вспышка врезалась в Землю, она произвела достаточно электромагнитных помех, чтобы остановить связь и убить операторов электрическим током.

При всех наших передовых технологиях, можете ли вы представить, если бы это произошло сегодня? Сколько вашего оборудования будет повреждено из-за того, что оно не защищено? Вы хоть знаете?

Если нет, то эта статья — правильное место для начала обучения. Читай дальше, чтобы узнать больше.

Что такое электромагнитные помехи?

EMI возникает, когда электромагнитная энергия от внешнего источника воздействует на электрическую систему. Сбои могут варьироваться от незначительных перебоев до серьезных повреждений.

Примеры EMI

Мобильные телефоны могут создавать помехи для чувствительного оборудования самолета. Поэтому экипаж просит вас выключать их во время взлета и посадки.

Когда вы слышите статические помехи во время телефонного разговора, это часто вызвано EMI. Возможно, поблизости находится низколетящий самолет или какое-то другое нарушение.

Громкие шумы от микрофона часто возникают из-за того, что сотовые телефоны связываются с вышкой во время разговора. Даже такая простая вещь, как электрическая взбивалка для яиц, может создавать помехи радиосигналу.

EMI в сравнении с EMC

EMC означает «Электромагнитная совместимость». Это означает, что объект имеет электромагнитное экранирование, которое не позволяет его энергетическим волнам воздействовать на другие устройства.

Большая часть бытовой электроники рассчитана на ЭМС. Сюда входят телевизоры, ноутбуки, сотовые телефоны, планшеты и т. Д.

Что такое электромагнитная энергия?

Электромагнитная энергия — это энергия, выраженная в волнах. Это повсюду и проявляется во многих формах.

Типы электромагнитной энергии

Каждый тип энергии имеет уникальное применение, частотный диапазон и длину волны.

Радиоволны:

• Использует: Голосовая связь, передача данных, радиовещание
• Диапазон частот: от 3 килогерц (кГц) до 300 гигагерц (ГГц)
• Длина волны: 10 миллиметров (мм) или больше

Микроволны:

• Использует: Источники тепла для микроволновых печей, широкополосная связь, радар
• Диапазон частот: от 3 ГГц до 30 терагерц (ТГц)
• Длина волны: от 10 мм до 100 микрометров (мкм)

Инфракрасный:

• Использование: Теплочувствительное тепловидение, источники тепла, терапия
• Диапазон частот: от 30 ТГц до 400 ТГц
• Длина волны: от 100 мкм до 740 нанометров (нм)

Видимый свет:

• Применение: Источники света для видимости, лазеры, экраны электроники
• Диапазон частот: 400 ТГц до 800 ТГц
• Длина волны: 740–380 нм

Ультрафиолетовые волны или солнечный свет:

• Применение: Удаление микробов, стерилизация, УФ-лампы для соляриев
• Диапазон частот: от 8 × 10 ^ 14 Гц (Гц) до 3 × 10 ^ 16 Гц
• Длина волны: от 380 нм до 10 нм

Рентген:

• Использует: Внутренние медицинские осмотры, искусство, контроль качества
• Диапазон частот: от 3 × 10 ^ 16 Гц до 3 × 10 ^ 19 Гц
• Длина волны: От 10 нм до.18 Гц
• Длина волны: Менее 10 пикометров (пм)

При попытке предотвратить электромагнитные помехи важно понимать, какой тип энергии вы хотите заблокировать. Различные материалы более эффективны для остановки различных видов энергии.

Кроме того, если вы используете перфорированную экранирующую среду, вы должны убедиться, что отверстия недостаточно велики для выхода энергетических волн.

Что такое экранирование от электромагнитных помех?

Электромагнитное экранирование — это барьер, закрывающий электронику для предотвращения электромагнитных помех.Его также иногда называют защитой от излучения.

Экранирование радиочастот и магнитное экранирование

Экранирование от электромагнитных помех — это общий термин, охватывающий все типы электромагнитных помех. Экранирование радиочастот и магнитное экранирование — это два подтипа защиты от электромагнитных помех.

RF-экранирование предназначено для блокировки радиочастотного электромагнитного излучения. Экраны, эффективные при блокировании радиочастотных волн, а также других типов волн, иногда называют защитными экранами от электромагнитных / радиочастотных помех или электромагнитных полей.

Магнитное экранирование немного отличается, поскольку вы не можете заблокировать магнитное поле так же, как электромагнитную энергию.Это потому, что силовые линии магнита проходят от его северного полюса к южному полюсу, а монопольные магниты не существуют.

Вместо этого вы должны перенаправить линии магнитного поля. Этого можно добиться, разделив два магнита магнитным барьером.

При этом силовые линии магнитов магнитов будут взаимодействовать с преградой. Это заставляет линии обоих магнитов отскакивать назад, прежде чем достигнет магнита с другой стороны. Поскольку магнитные линии магнитов не могут взаимодействовать, их влияние друг на друга либо уменьшается, либо сводится к нулю.

Для работы многих современных технологий необходимы магниты. Как и EMI, вы должны предотвращать магнитные помехи, иначе они могут помешать работе других магнитных устройств. Некоторые экраны сочетают в себе проводящую и магнитную среды для предотвращения помех как от электромагнитных помех, так и от магнетизма.

Эффект кожи и глубина кожи

Переменные токи имеют тенденцию не проходить через центр сплошного проводника. Вместо этого они перемещаются ближе к поверхности. Это называется скин-эффектом.

Глубина кожи — это то, насколько далеко под поверхностью проводника будет проходить ток, и она уменьшается с увеличением частоты.

Для защиты от электромагнитных помех вам нужен материал с достаточной глубиной поверхностного слоя, чтобы предотвратить проникновение частоты. С помощью этого калькулятора вы можете определить глубину кожи.

Почему так важно экранирование?

Мы живем в эпоху научной фантастики. Куда бы мы ни повернулись, везде есть электронные устройства. Каждый из них может мешать другому, если он не экранирован должным образом.

Электромагнитный экран преследует две цели. Он изолирует энергию устройства, чтобы она не влияла ни на что другое, и блокирует проникновение внешней энергии.

Без экранирования электроника не будет функционировать должным образом или даже может вообще перестать работать.

Экранирование электромагнитных помех важно, поскольку оно может предотвратить:

Отключение и отключение электроэнергии

Отключение

— это любой тип частичного отключения услуг, а отключение электроэнергии — это полное отключение. Отключение и отключение электроэнергии не ограничиваются отключениями электроэнергии.

Электрические быстрые переходы или EFT

Если произойдет отключение электроэнергии и существует последовательность переключения, вы начнете получать питание от генератора. Когда это происходит, это называется EFT. Если есть EMI, вы можете столкнуться с необоснованными EFT.

Статический сигнал на телефонных линиях

Если бы вы сняли пластиковую оболочку с телефонной линии, вы бы увидели еще один слой, закрывающий провода. Этот второй слой обычно представляет собой металлическую фольгу или металлическую плетеную оплетку, которая защищает провода от электромагнитных помех.Это тип защиты от радиочастот, которая снижает статический заряд во время телефонных разговоров.

Сбой питания

Сбой питания — это любое отклонение от нормы электрического тока. Короткое замыкание — отличный пример сбоя питания, но не единственный. Сбои в питании иногда вызваны электромагнитными помехами.

Типы материалов для защиты от электромагнитных помех

Существует много типов материалов для защиты от электромагнитных помех, и постоянно появляются новые материалы.

Решая, какой экранирующий материал использовать, необходимо учитывать эффективность экранирования (SE).SE — это сила проникающего электрического поля по сравнению с электрическим полем устройства. Эффективность экранирования измеряется в децибелах (дБ).

Этот калькулятор эффективности экранирования поможет вам определить ваши конкретные потребности.

Алюминий

Алюминий — это экономичный экранирующий материал для сверх- и сверхвысоких радиоволн. Его высокая проводимость и отношение прочности к весу делают его отличным выбором для защиты от электромагнитных помех. Однако имейте в виду, что алюминий не содержит железа, поэтому вы не можете использовать его для блокировки магнитных сил.

Кроме того, изготовление алюминиевых экранов для защиты от электромагнитных помех представляет некоторые проблемы, поскольку их трудно паять. Вам также придется следить за любым алюминиевым экраном, так как со временем он может подвергнуться коррозии.

Медь

Медь — очень универсальный металл. Он обладает высокой проводимостью, способен блокировать радиоволны и магнитные поля. Это делает его идеальным выбором для приложений, требующих всех трех типов экранирования. Податливость меди означает, что вы можете использовать ее в самых разных устройствах.

Его также легко комбинировать с другими металлами для образования сплавов, таких как латунь, что делает его еще более адаптивным. Единственный реальный недостаток меди — это ее цена по сравнению с другими материалами.

Сталь

Прочность и долговечность стали

сделали ее основным кандидатом на ранние стадии защиты от электромагнитных помех и магнитного экранирования.

Он не очень универсален и эффективен только при блокировании низкочастотных волн. Его жесткость затрудняет работу в ограниченном пространстве. Вместо этого вы можете использовать тонкие листы стали, но они часто деформируются под давлением, создаваемым при герметизации экрана.

По этим причинам сталь находит все меньше и меньше использования по мере развития технологий и создания новых сплавов. Если вы выберете стальной экран, наиболее эффективными будут углеродистые и нержавеющие стали.

Никель

Никель дешев и эффективен. Он прочный, твердый и токопроводящий. Вы можете использовать никель в качестве защиты от электромагнитных помех отдельно или комбинировать его с другими металлами для образования магнитных сплавов.

Мю-Металл

Мю-металл — новый сплав, предназначенный для защиты от электромагнитных помех.Никель и железо — основные элементы мю-металла, которые делают его мягким и магнитным.

Он может блокировать как электронные, так и магнитные поля и очень проницаемый. Из-за своей пластичности Mu-Metal легко превращается в тонкие листы для эффективного нанесения.

Проводящие каучуки, такие как силикон и неопрен

Силикон имеет очень высокую прочность на разрыв. Он также гибкий и эластичный. Неопрен сжимается и обычно используется.

Проводящие каучуки часто используются для изготовления уплотнительных прокладок, экранирующих электромагнитные помехи, которые герметизируют корпуса.

Типы устройств защиты от электромагнитных помех

Существует почти столько же видов устройств защиты от электромагнитных помех, сколько и приложений для них. Вы можете получить как сплошные, так и перфорированные экраны для большинства материалов и типов конструкций.

Корпуса EMI

Корпуса

EMI — это самый простой тип экрана. Они создают эффект клетки Фарадея, окружая оборудование, которое они защищают. Корпуса бывают сплошными и перфорированными в зависимости от области применения.

Например, микроволновая печь использует перфорированный корпус, чтобы вы могли видеть внутри, но отверстия слишком малы для выхода волн.

Прокладки

EMI из токопроводящей резины или металлов могут укрепить любые зазоры, оставшиеся между корпусами и оборудованием. Корпуса с зазором обеспечивают более полную защиту.

Клетки Фарадея громоздки и увеличивают вес устройства. Это делает их непрактичными для использования с небольшими устройствами, такими как телефоны, планшеты и компьютерные компоненты.

Покрытия EMI

Покрытия

EMI похожи на краску, смешанную с проводящими металлами, которые образуют экран. Покрытия очень гибкие, потому что вам нужно только нанести их на поверхность, чтобы они подействовали.Они также не занимают лишнего места и не имеют дополнительного веса, в отличие от других вариантов экранирования.

С другой стороны, достаточно всего одной царапины, чтобы нарушить защиту.

Фильтры электромагнитных помех

Фильтры электромагнитных помех блокируют высокие частоты, пропуская низкие частоты. Как правило, они встраиваются в источники питания или переключатели, которые защищают.

Поскольку фильтры не блокируют все электромагнитные помехи, вы можете использовать их только в определенных ситуациях.

Экранирующая лента из фольги

Экранирующая лента из фольги использует тонкие кусочки проводящего металла с клеем для защиты электроники.

Ленты гибкие, простые в использовании и облегающие. Вы можете вырезать их любого размера и формы, и они почти ничего не весят. Эти качества делают их отличным выбором для защиты от электромагнитных помех при работе с небольшой электроникой.

Так как вы можете настроить ленты в соответствии с вашим оборудованием, меньше отходов, что сэкономит ваши деньги. Их универсальность означает, что вы также можете использовать их для антистатической маскировки, механической защиты, заземления статического заряда, амортизации компонентов.

Кроме того, вы можете получить фольгированные ленты практически из любого металла. Некоторые варианты включают:

• Алюминий
• Медь
• Свинец
• Серебро
• нержавеющая сталь

При покупке ленты необходимо учитывать предел прочности на разрыв, чтобы избежать повреждения экрана.

Экраны из токопроводящей ткани

Проводящая ткань — это не ткань в традиционном понимании. Это больше похоже на металлический текстиль с такими же физическими свойствами, что и ткань.

Он использует либо тканевую основу, такую ​​как нейлон или полиэстер в сочетании с металлом, либо ничего, кроме металла. Как и ткань, она драпируется и с ней легко работать. Вы можете добавить клей, чтобы закрепить его на месте, или повесить на оборудование, которое собираетесь защищать.

Для повышения эффективности вы можете добавить в ткань эластомерную сердцевину, но даже с этим добавлением она по-прежнему остается одним из самых слабых доступных вариантов защиты. По этой причине вы должны использовать токопроводящие ткани только тогда, когда вам нужна лишь умеренная степень защиты.

Кроме того, при работе с металлическими тканями необходимо обращать внимание на коррозию поверхности.

Получите защиту сегодня!

Теперь, когда вы знаете больше об электромагнитных помехах, пришло время экранировать. Страус может в этом помочь. Мы предлагаем высококачественные ленты для защиты от электромагнитных помех для различных целей.

Мы предлагаем ленту из фольги из алюминия, меди, нержавеющей стали и многих других металлов в любой из следующих форм:

• Индивидуальные высечки нестандартных форм, размеров и форматов
• Рулоны ленты нарезаны на нестандартную ширину
• Специальная высечка рулона или листа материала

Это поможет вам повысить эффективность ваших сборочных линий, позволяя выбрать способ доставки, который лучше всего подходит для вашего процесса.

Если вы не уверены, подходят ли фольговые ленты для решения ваших проблем с электромагнитными помехами, сначала возьмите образец, чтобы опробовать его. Если у вас есть какие-либо вопросы о наших предложениях, не стесняйтесь обращаться к нам в любое время.

Рекомендации по проектированию экранов для МРТ и радиочастотных экранов — PrizMed Imaging

Как создать безопасный и функциональный экран для МРТ

МРТ

, несомненно, являются мощными аппаратами (см. Видео ниже), но важно помнить, что они также довольно чувствительны.В некоторых случаях небольшое внешнее вмешательство может оказать огромное влияние на способность МРТ создавать качественные, диагностически приемлемые изображения.

По этой причине кабинеты МРТ нуждаются в эффективном радиочастотном (РЧ) экране для оптимальной работы МРТ. RF экранирование выполняет две важные функции, в том числе:

• Предотвращение искажения диагностических изображений внешним электромагнитным излучением
• Предотвращение воздействия собственного электромагнитного излучения МРТ на внешние медицинские устройства

Если вы строите комнату для получения медицинских изображений, вам необходимо спланировать проектирование экранирования МРТ и корпуса радиочастотного экрана.Если вы оборудуете старую комнату новой системой МРТ, вам следует проанализировать эффективность щита с помощью новой технологии.

Если вам нужна помощь с защитным кожухом RF, наши специалисты готовы помочь. Мы в PrizMED Imaging можем либо сыграть активную роль в создании эффективного щита, либо провести вас через процесс, в зависимости от ваших предпочтений и бюджета.

Важность защиты от радиочастот

В качестве краткого урока «Радиология 101» помните, что аппараты МРТ используют радиочастоты (РЧ) для создания изображений, и поэтому они имеют высокочувствительные радиочастотные датчики.Эти датчики могут улавливать радиочастотное электромагнитное излучение (РЧ-шум), исходящее из-за пределов кабинета МРТ. Потенциально мешающий радиочастотный шум исходит от самых разных обычных электронных устройств, таких как трансформаторы, двигатели, компьютеры и даже кардиомониторы.

Если в кабинете для проведения МРТ отсутствует эффективный радиочастотный экран, входящие радиочастотные волны могут повлиять на визуализацию МРТ.

Потолок, стены, двери и окна на этом изображении работают вместе, создавая эффективный щит.

Чтобы предотвратить это искажение, корпус экрана RF имеет «систему» ​​взаимодействующих компонентов, в том числе:

• Двери
• Окна
• Потолки
• Этажей
• Стены

Кроме того, предметы, проникающие через экран РЧ (мощность, система отопления, вентиляции и кондиционирования, выхлоп, трубопроводы и водопровод), должны проходить через РЧ фильтры или волноводы.

Все эти компоненты работают вместе, чтобы обеспечить функциональный защитный барьер, который снижает радиочастотный шум до приемлемых уровней.

Части корпуса радиочастотного экрана

Все части экранированной системы должны иметь соответствующие проводящие материалы, и при соединении вместе эти части образуют шестигранную коробку (т.е. стены, потолок, пол), также известную как «клетка Фарадея».

Чтобы создать практичный и экономичный экран РЧ, необходимо учитывать некоторые важные соображения при проектировании корпуса:

• Стены / перегородки с радиочастотным экраном — Радиочастотные экраны часто требуют трех перегородок, включая основную стену, стену с радиочастотным экраном и внутреннюю отделочную стену.
• RF Flooring — Для полов в кабинетах МРТ часто требуется структурный черновой пол, радиочастотное экранирование, защитный слой и другие отделочные материалы.
• RF Door — Общие типы дверных систем RF включают одинарные, двойные, сдвижные, двойные, акустические, неакустические, автоматические и ручные.
• RF Ceiling — RF-экранный потолок часто подвешивается к несущей конструкции перекрытия над головой. Любые службы, которые должны проходить над комнатой со сканером МРТ (например, питание, трубопроводы, кабели и воздуховоды), должны проходить в камере статического давления над потолком радиозащитного экрана.
• RF Windows — Окно между магнитной комнатой и комнатой управления или пульта обычно требует радиочастотного экранирования, которое часто представляет собой два слоя медных экранов или перфорированных листов.
• Радиочастотные фильтры и волноводы — Элементы, которые проникают в корпус радиочастотного экрана, потребуют специальной арматуры и материалов для поддержания целостности экрана. ВЧ-фильтры и волноводы — это обычные материалы, используемые в точках ввода экрана.

Типы радиочастотного экранирования

Обычная конструкция радиочастотного экранирования включает медь со швом припоя.Другие популярные типы радиочастотного экранирования включают оцинкованную сталь и алюминий. Хотя радиочастотное экранирование может включать в себя любой тип металла, использование металлов, отличных от перечисленных выше, может привести к различным недостаткам, от коррозии до трудностей в обращении.

Установка медного радиозащитного экрана в кабинете планового МРТ

Другие особенности защиты МРТ

Помимо управления радиочастотным шумом, необходимо принять во внимание несколько других соображений для создания оптимального и безопасного кожуха экрана для МРТ.Например, вам может потребоваться включить магнитный экран , чтобы сдерживать магнитное поле, генерируемое МРТ, и предотвращать его влияние на окружающие области. Этот тип экранирования не требуется для каждой площадки, но часто упускается из виду при планировании конструкции кожуха экрана.

Подумайте о магнитном экранировании таким образом — вы когда-нибудь бросали металлический предмет рядом с работающим МРТ 3,0 Тл? Прежде всего, это может быть крайне опасный .Но в контролируемых тестах довольно круто видеть физику и мощность этих машин.

Видео предоставлено практической фМРТ

Вид этих металлических предметов, ударяющихся о отверстие МРТ, является отличным напоминанием о необходимости принятия тщательных мер безопасности, таких как магнитное экранирование, детекторы магнитных объектов и знаки безопасности.

Кроме того, перед установкой радиочастотного экрана вам также необходимо принять во внимание электромагнитные помехи (EMI) и вибрацию на месте установки.Если в кабинете запланированного обследования МРТ наблюдается чрезмерное электромагнитное излучение или вибрация, возможно, вы не сможете полностью использовать свой сканер МРТ после установки.

Экранирование МРТ и конструкция корпуса с технологией PrizMED Imaging

Экранирование МРТ

и конструкция корпуса радиочастотного экрана являются двумя важными факторами, необходимыми для правильного функционирования системы МРТ. С помощью сертифицированного FDA МРТ-сканера от PrizMED Imaging мы можем создать или подтвердить защиту вашего кабинета. В зависимости от ваших предпочтений и бюджета мы можем либо прийти на ваш сайт для оценки, либо провести вас через процесс по телефону и электронной почте.

Чтобы обсудить с техническим специалистом PrizMED Imaging требования к экранированию МРТ и защитному кожуху радиочастотного излучения, свяжитесь с нами через Интернет или позвоните нам сегодня по телефону 440-414-7539.

Что такое экранирование от электромагнитных помех и почему оно важно для вашего дизайна?

Что такое экранирование от электромагнитных помех?

Экранирование от электромагнитных помех в электронных устройствах и оборудовании — это использование производственных технологий и материалов для защиты сигналов от искажения внешними электромагнитными сигналами, а также предотвращения влияния генерируемых сигналов на окружающие компоненты.

Почему важно экранирование от электромагнитных помех?

Электромагнитные помехи (EMI) могут нарушить работу электронных устройств, оборудования и систем, которые используются в критических приложениях. Примеры включают медицинскую, военную и аэрокосмическую электронику; системы общественного транспорта; промышленные сенсорные экраны; и системы навигации и управления транспортными средствами — и это лишь некоторые из них.

Причины электромагнитных помех многочисленны и включают как искусственные, так и естественные источники.Результаты могут варьироваться от временных сбоев и потери данных до сбоя системы и даже гибели людей.

— Продолжение статьи ниже —

Сэкономьте время на поиске подходящего решения для защиты от электромагнитных помех и управления температурой в нашем руководстве!

Для инженеров важно понимать, как электромагнитная энергия (EME) в среде приложения может вызывать помехи. Без этой базовой осведомленности об электромагнитных помехах вы можете разработать прокладки, которые не имеют адекватной защиты от электромагнитных полей в радиочастотном (РЧ) спектре, части электромагнитного спектра с частотами от 3 кГц до 300 ГГц.Радиочастотные волны составляют основу радиотехнологий, но они также могут передавать сигналы, мешающие беспроводной связи.

Источники электромагнитных помех

В общем, источники электромагнитных помех можно разделить на две основные категории: внешние электромагнитные помехи и проблемы с качеством электроэнергии. Системы железных дорог и общественного транспорта, медицинское оборудование и военные приложения также сталкиваются со своими собственными специфическими проблемами. Все чаще преднамеренные электромагнитные помехи (IEMI) также представляют угрозу невоенным активам, таким как энергосистема и другие типы критической инфраструктуры.

Железнодорожные и общественные транспортные системы могут испытывать электромагнитные помехи из-за специфических для приложения факторов, таких как:

• Выбросы от систем управления поездом и силовых установок
• Высоковольтный контакт коммутационный
• Башмаки третьего рельса
• Системы сигнализации и управления поездами

Медицинское оборудование также подвержено электромагнитным помехам. Источники для конкретных приложений:

• Электрооборудование в хирургических отделениях
• Устройства жизнеобеспечения, такие как вентиляторы и инфузионные насосы
• Телеметрия пациента и вспомогательное оборудование
• Рентгеновские аппараты для диагностики и терапии

Помимо IEMI (в просторечии называемого «электронная война»), военные активы и критическая инфраструктура сталкиваются с такими угрозами EMI, как:

• Высотный ядерно-электромагнитный импульс (HNEMP)
• Мощное микроволновое оружие
• Электронные бомбы
• Пушки ЭМИ

Некоторые из этих угроз, конечно, являются экстремальными, но всем инженерам необходимо оценить риски электромагнитных помех, чтобы включить соответствующую защиту в свои конструкции прокладок.

---

Наша линейка материалов для защиты от электромагнитных помех и термоинтерфейса призвана предоставить клиентам максимальную гибкость при проектировании.

---

Экранирующие прокладки от электромагнитных помех

Прокладка для защиты от электромагнитных помех — это механическое устройство, которое помогает защитить электронику от электромагнитных помех. Традиционно экранирование от электромагнитных помех изготавливали из металлических листов и придавали ему форму, соответствующую корпусам или корпусам для электронных устройств.Алюминий, медь и сталь прочные и жесткие, но тонкие металлические листы могут деформироваться под давлением, необходимым для герметизации. После деформации металлических экранов для защиты от электромагнитных помех они, как правило, остаются в этой форме и могут допускать утечку в электронные схемы и из них.

Сегодня материалы для защиты от электромагнитных помех включают гибкие металлические экраны, металлическую проволоку и металлическую пену. Покрытия из металлических чернил также наносятся на внутреннюю часть электронных корпусов, чтобы обеспечить защиту от электромагнитных помех.Каждый из этих методов экранирования имеет свои преимущества, но силикон, наполненный частицами, сочетает в себе электрические свойства металла со свойствами силиконового каучука. Для дизайнеров изделий, которым необходимо решать различные задачи по герметизации и изоляции, силикон, наполненный металлическими частицами или частицами с металлическим покрытием, является отличным выбором.

Узнайте, как Modus меняет традиционные отношения с поставщиками.

Например, прокладки для защиты от электромагнитных помех, которые используются в некоторых защищенных сенсорных экранах, изготовлены из силикона, наполненного частицами, который снижает выбросы электромагнитных помех, обеспечивает электропроводность и обеспечивает герметичность в различных условиях, от жары пустыни до холода Арктики.Эти экранирующие прокладки EMI должны защищать устройство от механических ударов и быть достаточно мягкими, чтобы не мешать сенсорной функции дисплея. Стоимость материалов и простота изготовления также важны для разработчиков прокладок во многих отраслях промышленности.

Проводящие силиконы

Силиконы, наполненные частицами, используются в некоторых сложных приложениях, но могут ли эти проводящие эластомеры действительно удовлетворить все требования вашего приложения? Являются ли экранирующие прокладки EMI из этих материалов рентабельными и поддерживают ли эластомеры, наполненные частицами, конструктивность для технологичности? Силикон устойчив к солнечному свету, воде и широкому диапазону температур, но высокая доля металлических частиц в нем может иметь негативные последствия.

Вот почему исторически некоторые разработчики прокладок отвергали силиконы с наполнителем из частиц как слишком твердые или слишком хрупкие. Другие инженеры жаловались на ограничения размеров деталей, основанные на размерах пресс-формы и длительные сроки изготовления листовых материалов. Некоторые профессионалы отрасли также считают (ошибочно), что все силиконы, наполненные частицами, слишком толстые, чтобы поддерживать более тонкие электронные конструкции. Стоимость более старых продуктов с частицами также препятствовала их использованию.

В течение многих лет в качестве наполнителя для защиты силиконов использовалось серебро-алюминий.Разработка военными США спецификации MIL-DTL-83528 сыграла важную роль в популярности этой частицы. Однако, когда в 2011 году серебро начало приближаться к 50 долларам за тройскую унцию, тот факт, что эти эластомеры были указаны на тысячах чертежей и распечаток прокладок, стал проблематичным. Прокладки EMI, сделанные из силикона, наполненного чистым серебром, были еще дороже.

Современные разработчики электроники могут указать альтернативные варианты заполнения частицами, которые дешевле, но при этом обеспечивают надежную защиту от электромагнитных помех.Помимо серебра и серебра-алюминия используются серебро-медь и серебро-стекло. Сегодня экономичные никель-графитовые силиконы работают на уровне защиты серебряно-алюминиевых изделий. Эти никель-графитовые силиконы соответствуют требованиям к эффективности экранирования стандарта MIL-DTL-83528, который устанавливает минимальную эффективность экранирования 100 дБ на радиочастотах от 20 до 10 000 Гц.

Изображение: Графическое изображение электромагнитных помех

Материалы EMI

Благодаря инновациям в силиконовых смесях эластомеры, наполненные частицами, могут удовлетворить строгие требования к экранированию наряду с другими проектными спецификациями.Например, поскольку силиконы никель-графит доступны с твердостью 30, 40 и 45 (по Шору A), они достаточно мягкие для прокладок корпуса. Другие экранирующие эластомеры с более высокой твердостью, в которых в качестве основного эластомера используется фторсиликон, могут противостоять топливу и химикатам. Эти фторсиликоновые соединения выпускаются с твердостью 50, 60 и 80 (по Шору A) для применений, в которых требуются прокладки EMI из более твердых материалов.

В отличие от старых экранирующих эластомеров, новые экранирующие материалы содержат достаточно металлического наполнителя, чтобы обеспечить эффективное экранирование от электромагнитных помех и электрическую проводимость.Кроме того, эти проводящие силиконы обеспечивают надежное и экономичное производство.

Во время резки прокладки силиконы, наполненные частицами, не растягиваются и не деформируются. Отверстия соединителя совмещены должным образом, а структурные свойства материала обеспечивают большее сопротивление разрыву, что является важным фактором при использовании прокладок с более тонкими стенками. Дизайнеры продукта также могут указать использование клейкой основы для упрощения установки. Для экранирования, где требуется проводимость по оси Z, силиконы, наполненные частицами, могут поддерживать использование электропроводящих клеев.

Доступны различные никель-графитовые силиконы с более высокой твердостью, но для некоторых применений прокладок EMI требуется усиление для дополнительной прочности. Вот почему материалы EMI включают такие продукты, как эластомер твердостью 65, армированный внутренней сеткой с никелевым покрытием.

Никель-графитовые силиконы с более низкой твердостью могут быть усилены внутренним слоем проводящей ткани для повышения проводимости и прочности материала, что помогает предотвратить хрупкость и разрыв во время изготовления прокладки EMI.

У вас есть вопросы об источниках электромагнитных помех, экранировании электромагнитных помех или проводящих силиконах для эластомерных экранирующих прокладок? Техническая группа Modus Advanced, Inc. готова помочь. Для получения более подробной информации, пожалуйста, свяжитесь с нами.

Основные принципы экранирования

Сегодняшние электрические и электронные устройства подчиняются обязательным требованиям ЭМС во всем мире. Многие устройства работают на высоких частотах и ​​очень малы. Они помещены в непроводящие пластиковые корпуса, не обеспечивающие экранирования.По сути, все эти устройства не могут соответствовать этим обязательным требованиям, или они могут создавать помехи другим устройствам или принимать помехи, вызывающие проблемы с восприимчивостью, без надлежащей программы контроля электромагнитных помех. Эта программа состоит из определения «подозрительных» компонентов и цепей, которые могут вызывать электромагнитные помехи или быть восприимчивыми к ним. Это выполняется на ранней стадии программы, чтобы обеспечить эффективный дизайн, позволяющий минимизировать затраты на борьбу с электромагнитными помехами. Полная программа ЭМС состоит из надлежащей фильтрации, заземления и экранирования.В этой статье речь пойдет о последнем, но другие факторы нельзя и не будут игнорировать или уделять недостаточное внимание.

В статье будет рассмотрено, что такое электромагнитные помехи и как спроектировать, чтобы управлять им с помощью экранирования в сочетании с правильным дизайном. Будут обсуждены различные защитные материалы и их использование.

Что такое EMI?

EMI (Электромагнитные помехи) — это процесс, при котором разрушающая электромагнитная энергия передается от одного электронного устройства к другому по излучаемым или проводимым путям, либо по обоим.В электронных компонентах, устройствах и системах электромагнитные помехи могут отрицательно повлиять на их работу. Цель всех разработчиков электроники — достичь ЭМС (электромагнитной совместимости) в своих конструкциях. Не только для обеспечения надлежащей работы, но и для выполнения различных обязательных требований по электромагнитной совместимости, установленных законодательством по всему миру.

EMI может просто мешать, например, статическим электричеством в радиоприемнике, или проявлять себя как опасные проблемы, такие как вмешательство в системы управления самолетом, автомобильные системы безопасности или медицинские устройства.

Помните, что всегда эффективнее и дешевле иметь дело с EMI у источника. Чем дальше вы удаляетесь от источника или чем дальше по цепочке проектирования, тем сложнее и дороже устранять проблемы.

Проблемы

В современных электронных устройствах наблюдается тенденция к тому, что они быстрее, меньше по размеру и цифровые, чем аналоговые. Большая часть современного оборудования содержит цифровые схемы. Современный цифровой разработчик должен создать печатную плату с минимально возможным уровнем электромагнитных помех в сочетании с максимально возможной скоростью работы и обработки; как правило, сохраняя его как можно меньше.Дизайн печатной платы (PCB) является наиболее важным фактором, влияющим на ЭМС для любой системы, поскольку практически все активные устройства расположены на плате. Именно изменяющийся ток (ускоряющееся движение электронов), производимый активными устройствами, приводит к электромагнитным помехам.

Чем выше скорость цифрового сигнала, тем больше необходимая полоса пропускания цепи и тем сложнее контролировать как излучаемые излучения, так и восприимчивость. В этом отношении полезно сначала рассмотреть взаимосвязь между рабочими частотами и излучаемыми излучениями.Необходимо учитывать основную частоту каждого активного устройства и связанных с ним схем. Но гармоники этих устройств могут быть в 10-100 раз больше по частоте, чем их основные элементы. Особенно неприятны нечетные гармоники, умноженные на 3, 5, 7, 9 и т.д. В результате рост электромагнитных помех при переходе от аналоговых к высокоскоростным цифровым схемам был значительным. Уровни радиочастотной энергии на более высоких частотах гармоник аналоговых устройств пренебрежимо малы. Гармоники идеальной гауссовой формы волны, хотя и являются скорее математической концепцией, чем практической реальностью, очень быстро затухают на более высоких частотах.

Форма волны косинус-квадрат, приблизительно эквивалентная той, что создается линейным источником питания или другим аналоговым источником непрерывных волн (CW), имеющим некоторые гармонические искажения, демонстрирует спад амплитуды высокочастотной гармоники 60 дБ на декаду частоты. Переход от аналоговых схем к низкоскоростным цифровым схемам не оказывает значительного влияния на фундаментальном уровне, но амплитуды РЧ увеличиваются на более высоких частотах гармоник, поскольку спад происходит на 40 дБ на декаду, а не на 60 дБ.При переходе от низкоскоростной к высокоскоростной цифровой работе уровни высокочастотных радиочастот (РЧ) увеличиваются еще больше, поскольку гармоники падают всего на 20 дБ, а не на 40 дБ за декаду. Учитывая чрезвычайно быстрое время нарастания сегодня, можно видеть, что высокочастотные гармоники намного больше, чем в прошлом.

Рисунок 1: На этой диаграмме сравниваются характеристики электромагнитных помех аналоговой, низкоскоростной цифровой и высокоскоростной цифровой логики.

Упрощенная математика

Излучение, излучаемое электронными устройствами, является результатом как дифференциальных, так и синфазных токов.В полупроводниковых устройствах токи дифференциальной моды, протекающие синхронно через контуры распределения сигналов и мощности, создают изменяющиеся во времени электромагнитные поля, которые могут распространяться вдоль проводящей среды или посредством излучения в пространстве. На простых одно- или двухслойных печатных платах петли образуются цифровыми сигналами, передаваемыми от одного устройства к другому, которые возвращаются по дорожкам распределения питания. Петли также создаются дорожками печатной платы, которые обеспечивают питание этих устройств. Синфазное излучение возникает из-за падений напряжения в системе, которые создают синфазный потенциал по отношению к земле.Кроме того, паразитная емкостная связь, трудно управляемое явление, которое возникает между всеми проводящими материалами, заставляет внешние кабели действовать как антенны.

Уровни излучаемых электромагнитных помех, создаваемых активными контурами цепи на плате, пропорциональны квадрату самых высоких созданных частот. Эти частоты определяются временем нарастания импульса данных и содержат значительную радиочастотную энергию, обычно в 10–15 раз превышающую рабочую скорость. Время нарастания также определяет полосу пропускания схемы.Для небольших цепей, размеры которых меньше, чем размеры в резонансе, уровни излучения плоских волн, генерируемые этими контурами, могут быть рассчитаны по следующему уравнению:

E = 1,3 AIF ² / (DS)

Где:
E = микровольт / метр
A = площадь излучающей петли в см ²
I = ток в амперах
F = частота в МГц
D = расстояние измерения в метрах
S = коэффициент эффективности экранирования

Рис. 2: Эта диаграмма коррелирует максимальную площадь контура в квадратных сантиметрах и ограничение FCC, Часть 15B (B) для излучаемых РЧ при токе 1 мА (a), 10 мА (b) и 100 мА (c).Расстояние измерения 3 метра.

Чувствительность к излучению, с другой стороны, линейно увеличивается с частотой нарушения. Для небольших цепей, размеры которых меньше, чем размеры в резонансе, максимальное напряжение, индуцируемое в цепи узкополосной падающей плоской волной в пределах ее полосы пропускания, равно:

В _i = 2πεAB _pb / λS

Где:
В _i = вольты, наведенные в контур
ε = напряженность поля падающей волны в В / м
A = площадь захвата цепи в квадратных метрах
B _pb = характеристика полосы пропускания
λ = длина волны в метрах падающей волны
S = коэффициент эффективности экранирования

Вне полосы пропускания схемы эффекты узкополосного сигнала будут определяться характеристикой затухания схемы.Эффекты широкополосного сигнала будут определяться как характеристикой затухания, так и шириной полосы канала. Конечно, затухание в цепи можно увеличить, установив экранирование.

Изучив две формулы, мы можем сделать некоторые выводы. Что касается излучений, напряженность поля контролируется спецификацией, которая должна соблюдаться, или максимально допустимыми уровнями излучения для среды, в которой должно работать устройство. Расстояние устанавливается либо спецификацией, например, три метра согласно требованиям FCC, часть 15, либо расстоянием от источника до приемника излучаемой энергии.Как правило, разработчик устройства не может контролировать эти факторы. Конечно, 1.3 — это константа и не может быть изменена. Теперь мы подошли к факторам, которые дизайнер может контролировать. Мы видим, что частота возведена в квадрат; следовательно, эмиссия увеличивается экспоненциально с увеличением частоты. Это объясняет, почему высокочастотные устройства и схемы вызывают наибольшее беспокойство. Выбросы также увеличиваются линейно с током. Следовательно, необходимо поместить высокочастотные и сильноточные цепи в верхнюю часть списка подозрительных на электромагнитные помехи.Однако выбросы также увеличиваются с увеличением площади контура. Безусловно, большие неконтролируемые и даже неизвестные зоны контура оказались самой большой причиной отказов выбросов.

Мы видим, что разработчик должен контролировать область контура после того, как установлены частота и ток. Площадь контура должна быть минимальной, особенно для высокочастотных и сильноточных цепей. Это необходимо сделать в начале дизайна. Сделать это слишком сложно и дорого, если печатные платы спроектированы и даже изготовлены.

После того, как частота, ток и площадь контура были установлены, а схема не соответствует требованиям по излучению, теперь мы видим, что в уравнении остался только один фактор, который может привести схему в соответствие: экранирование!

Что касается восприимчивости, мы видим, что применяются те же передовые методы проектирования, что и для выбросов. В этом случае индуцированное в цепи напряжение является функцией напряженности поля, которая контролируется либо спецификацией, либо окружающей средой цепи.Отклик полосы пропускания контролируется выбором компонентов и других компонентов схемы, таких как выбор активных компонентов и неактивных компонентов, таких как ферритовые чипы или фильтры. Опять же, мы видим, что площадь петли является фактором. Чем больше площадь петли, тем эффективнее срабатывание схемы и, как правило, тем более чувствительным она будет. Наконец, мы снова видим, что после завершения проектирования схемы, если она все еще чувствительна, единственный фактор, оставшийся в формуле, — это экранирование!

Экранирование

Экранирование — это проводящий барьер, окружающий электрическую цепь, для обеспечения изоляции.«Идеальный» экран — это сплошная токопроводящая коробка достаточной толщины без отверстий. Экранирование имеет дело почти исключительно с излучаемой энергией. Эффективность экранирования (SE) — это отношение высокочастотной энергии на одной стороне экрана к высокочастотной энергии на другой стороне экрана, выраженное в децибелах (дБ).

Рисунок 3: Графическое изображение экранирования

Для источников вне экрана, поглощение и отражение экранирующего материала в дБ суммируются, чтобы получить общую SE экрана.Для источников внутри экрана можно приблизительно учитывать только поглощение экрана.

Поглощение экранирующего материала на частотах, вызывающих озабоченность, контролируется:

• Электропроводность
• Проницаемость
• Толщина

Отражательная способность материала на рассматриваемых частотах контролируется:

• Электропроводность
• Проницаемость

Однако это верно только для нашего «идеального» щита.Два других важных фактора:

• «Отверстия» — отверстия или щели в корпусе.
• Механические характеристики и эффективность прокладок, используемых в корпусе.

Указывается на «механические символы», потому что самая большая причина того, что прокладки RF не работают так, как указано, — это неправильная установка, например, «установка прокладки там, где прокладка никогда не предназначалась». Это связано с тем, что во многих случаях прокладка RF используется в качестве «исправления» после того, как конструкция была установлена.Как мы видели в формулах, экранирование необходимо после того, как будут установлены все остальные факторы в цепи. К сожалению, это тоже так. Вместо того, чтобы проектировать экранирование и прокладку, это используется как последняя отчаянная попытка привести устройство в соответствие; добавляя причину стольких неудач в усилиях по экранированию и уплотнению.

Экранирование, которое не является инвазивным и не влияет на работу на высоких скоростях, работает как для выбросов, так и для восприимчивости. Это может быть автономное решение, но оно более рентабельно в сочетании с другими методами подавления, такими как фильтрация, заземление и правильная конструкция для минимизации площади контура.Также важно отметить, что экранирование обычно можно установить после завершения проектирования. Однако гораздо экономичнее и, как правило, эффективнее проектировать экранирование устройства с самого начала как часть процесса проектирования. Важно иметь в виду, что другие методы подавления, как правило, не могут быть легко добавлены после того, как устройство вышло за пределы стадии прототипа.

Экранирование может принимать различные формы, от ВЧ прокладок до экранов на уровне плат (BLS).Прокладка RF обеспечивает хорошее уплотнение EMI ​​/ EMP на границе раздела прокладка-фланец. Идеальная поверхность уплотнения является проводящей, жесткой, гальванически совместимой и утопленной, чтобы полностью разместить прокладку.

Устройство, помещенное в металлический корпус, обычно является хорошим кандидатом в качестве материалов для высокочастотных уплотнений. Когда электрические и электронные схемы находятся в непроводящих корпусах или когда трудно или невозможно использовать радиочастотные уплотнения, BLS предоставляет лучший вариант для подавления электромагнитных помех. Правильно спроектированный и установленный BLS может фактически устранить всю площадь контура, потому что неисправная или затронутая цепь будет содержаться внутри экрана.

Отверстия

Отверстия или отверстия имеют SE. SE отверстия и, в конечном итоге, всего электронного корпуса определяется размером, формой и количеством отверстий. Формула:

Где:
λ = длина волны
k = 20 для щели или 40 для круглого отверстия
L = наибольший размер отверстия
Если имеется более одного отверстия, мы вычитаем из исходной формулы: общее количество отверстий внутри на половину длины волны.

Апертуры размещаются в корпусах для электроники по многим причинам. Отверстия необходимы для просмотра, управления, счетчиков, ввода проводов и т. Д. Одной из причин является просто шов по периметру крышки (ей). Чтобы сохранить проводимость по шву, обычно необходимо использовать радиочастотные уплотнения. Радиочастотное уплотнение также используется вокруг панелей дисплея, экранированных разъемов и других отверстий в корпусе.

RF Прокладки

Несмотря на то, что существуют сотни разновидностей прокладок в зависимости от геометрии и материалов, существует четыре основных категории экранирующих прокладок: бериллиево-медные и другие металлические пружинные пальцы, вязаная проволочная сетка, эластомеры, наполненные проводящими частицами, и проводящая ткань поверх вспененного материала.Каждый из этих материалов имеет определенные преимущества и недостатки в зависимости от области применения. Независимо от типа прокладки, при выборе прокладки необходимо учитывать такие важные факторы, как ВЧ-импеданс (R + jX, где R = сопротивление, jX = индуктивное реактивное сопротивление), эффективность экранирования, контроль коррозии совместимости материалов, силы сжатия, сжимаемость, диапазон сжатия. , компрессионный комплект и экологическое уплотнение. Однако на выбор может повлиять множество других факторов.

Ниже приводится полный список факторов выбора.

• Рабочая частота
• Совместимость материалов
• Соображения о коррозии
• Обязательное соответствие
• Операционная среда
• Нагрузка / силы
• Стоимость
• Характеристики затухания
• Способы крепления
• Условия хранения
• Ядерная, биологическая, химическая (NBC)
• Срок службы
• Экранирование / заземление / другое
• Требования к электрооборудованию
• Толщина материалов / сплав
• Размеры / вес
• Безопасность продукции
• Возможность вторичного использования

Металлические RF-прокладки (пальцы) и пружинные контакты

Металлические прокладки RF изготавливаются из различных материалов.Как правило, они имеют самый большой физический диапазон сжатия и высокую эффективность экранирования, устойчивую в широком диапазоне частот. CuBe является наиболее проводящим и обладает лучшими пружинными свойствами. На них можно легко нанести покрытие из соображений гальванической коррозии.

Наконечники и пружинные контакты идеально подходят для приложений с интенсивным циклом, требующих частого доступа, с сотнями стандартных форм, а также с возможностью поперечной резки и модифицированными стандартами.

Проволочная сетка и трикотажные прокладки

Прокладки из проволочной сетки могут быть изготовлены из различных металлических проволок, включая монель, плакированную медью, луженую сталь или алюминий.Они экономичны для приложений с низкой циклической нагрузкой и обеспечивают высокую эффективность экранирования в широком диапазоне частот. Они доступны в большом разнообразии размеров и форм с вязанной конструкцией, обеспечивающей длительную упругость с универсальными вариантами монтажа.

Трикотаж из проводящей ткани предлагает плотную строчку из металлизированного нейлона, обеспечивая высокоэффективную защиту от электромагнитных помех, а также гладкую и мягкую поверхность. Медно-бериллиевая (CuBe) сетка обеспечивает превосходную упругость для постоянного контакта точка-точка, требующего минимальных усилий сжатия.

Сетка с эластомерным сердечником

сочетает в себе отличные экранирующие характеристики с высокой степенью эластичности.

Ориентированный провод

Ориентированная проволока — это токопроводящий эластомер, в котором отдельные токопроводящие жилы из монеля или алюминия пропитаны твердым или губчатым силиконом. Ориентированная проволока обеспечивает защиту от электромагнитных помех и герметизирует от влаги или дождя на литых или обработанных поверхностях.

Ткань поверх пены (FoF) Прокладки

FoF EMI обеспечивают высокую проводимость и экранирующее затухание и идеально подходят для применений, требующих низкого усилия сжатия.Типичные применения прокладок FoF EMI включают экранирование или заземление швов и отверстий в автомобильном электронном оборудовании. Существует широкий выбор форм и толщины для удовлетворения любых дизайнерских потребностей.

Электропроводящие эластомеры

Проводящие эластомеры идеальны для приложений, требующих как защиты от воздействия окружающей среды, так и защиты от электромагнитных помех. Они обеспечивают эффективность экранирования до 120 дБ на частоте 10 ГГц с широким выбором профилей для широкого спектра приложений.Проводящие наполнители включают, но не ограничиваются:

• Углерод (C)
• Пассивированный алюминий (IA)
• Посеребренный алюминий (Ag / Al)
• Посеребренная медь (Ag ​​/ Cu)
• Посеребренное стекло (Ag / G)
• Никель с серебряным покрытием (Ag / Ni)
• Углерод с никелевым покрытием (Ni / C)
• Серебро (Ag)
• Варианты эластомеров включают:
• Силиконовый каучук
• Фторсиликоновый каучук
• Этиленпропилендиеновый мономер (EPDM)
• Фторуглеродный каучук, витон или флуорел

Form-in-Place (FiP)

Form-in-Place (FiP) EMI-прокладки могут наноситься на любую токопроводящую окрашенную, гальваническую или металлическую поверхность корпуса электроники, которая требует герметичности, имеет сложные или закругленные поверхности или имеет миниатюрные устройства, требующие прецизионных прокладок; таким образом, защищая корпус от внутренних и внешних помех и элементов окружающей среды.

Экранирование на уровне платы (BLS)

Если все сделано правильно, экранирование на уровне печатной платы может быть наиболее экономичным средством решения проблем EMI. В качестве недорогого и наиболее распространенного метода экранирования использовались различные экраны типа металлических банок на уровне платы для устранения электромагнитного излучения на входе и выходе из секций печатной платы. В этом методе в основном использовались прикрепленные припоем перфорированные металлические банки, прикрепляемые и припаянные к заземляющей дорожке на печатной плате непосредственно над электрическими компонентами, которые необходимо экранировать.

Экраны баночного типа часто устанавливаются полностью автоматически с помощью технологии поверхностного монтажа, в то время как сами компоненты устанавливаются на печатную плату с использованием пайки волной припоя или паяльной пасты и процесса оплавления. Такие банки обеспечивают очень высокий уровень эффективности защиты, обычно очень надежны и широко используются в промышленности.

Защитные металлические банки на уровне платы могут состоять из оловянной или оцинкованной стали, нержавеющей стали, луженого алюминия, латуни, меди, бериллия, нейзильбера или других медных сплавов.

Комбинированные экранирующие изделия

Комбинированные экраны предлагают две или более технологий, объединенных в одну удобную форму. Эти экраны изготавливаются путем отливки стенок из проводящего эластомера на металлические экранирующие банки для обеспечения любой необходимой геометрии отсека. Кроме того, еще более сложные приложения включают сварку контакта пружины / пальца для защиты банок и герметизации отсеков в сверхнизкопрофильных приложениях.

Заключение

Базовая теория экранирования на самом деле не так уж и проста.Необходимо учитывать всесторонние знания об управлении электромагнитными помехами, проектировании схем, обязательных спецификациях, экологических проблемах и других факторах. Для экранирования требуется токопроводящий корпус вокруг цепи, устройства, оборудования или даже целых зданий для управления электромагнитными помехами. Наиболее экономичное экранирование применяется в источнике проблемы. Однако это не всегда возможно.

После того, как конструкция установлена, и во многих случаях возникают проблемы с электромагнитными помехами, экранирование является единственным решением. Сегодня существует множество вариантов экранирования материалов от BLS до металлических и / или корпусов из «проводящего пластика».В большинстве случаев, когда требуются экранированные корпуса, радиочастотное уплотнение также необходимо для обеспечения проводящего интерфейса через отверстия корпуса.

Просто попытаться подобрать стандартные защитные материалы — не вариант. При выборе материалов для защиты от радиочастот и прокладок от радиочастотного излучения учитывается множество факторов. Фактически, если кто-то не очень хорошо знаком с материалами и механикой экранирования, то лучше оставить это экспертам в области экранирования.

Ссылки

• Специальное руководство по инженерному проектированию и выбору защитных устройств для КИП: 2000
• Веб-сайт Laird Technologies: 2010

Когда и почему электрические провода имеют экраны?

Экранирование — самый эффективный способ предотвратить любые физические повреждения электрических проводов.На нем можно оставить 15-тонный грузовой парк на ночь (не правда ли, было бы неплохо). Хотя экранирование звучит так, будто оно может защитить от физического насилия, на самом деле все наоборот.

Архив блога Sycor

Экранирование провода сделано для борьбы с EMI или электромагнитными помехами, «это когда радиочастотный спектр имеет помехи, создаваемые внешним источником, который влияет на электрическую цепь посредством электромагнитной индукции, электростатической связи или проводимости» ( Википедия).

Наша команда — широко известный дистрибьютор многопроводных и многопарных. Эти универсальные кабели предназначены для управления, связи и компьютерных приложений. Экранирование позволяет многожильным кабелям работать без воздействия на них EMI ( Электромагнитные помехи) . Благодаря множеству форм экранирования, защищающих от магнитного шума, обычного шума, статического шума и, что наиболее важно, перекрестных помех, наша команда может поставить многожильные кабели даже для самых сложных приложений, предлагая собственные кабельные сборки для любых индивидуальных требований.

Классификация шумов, влияющих на характеристики многожильных и многопарных кабелей:

Высокий уровень шума — Обычно создается тяжелыми двигателями, генераторами, линиями электропередач, индукционным нагревом, релейным управлением и электролитическими процессами. Шум высокого уровня обычно возникает в таких местах, как тяжелые перерабатывающие предприятия, заводы и сталелитейные заводы.

Средний шум — Проводка рядом с двигателями и реле управления трансформатором, которые обычно используются на среднем производственном предприятии.

Низкий уровень шума — Источник электропроводки часто располагается от линий электропередач, двигателей, а также реле управления или мощности. Такой низкий уровень шума часто наблюдается в офисах, складских помещениях, а также в медицинских или других лабораториях.

Когда дело доходит до экранирования многожильных или многопарных кабелей, существует 4 типа стандартных вариантов экранирования, каждый из которых имеет свои уникальные атрибуты, благодаря которым они лучше других подходят для конкретных приложений:

Оплетка : Экран из многопроводной оплетки имеет умеренную гибкость и имеет материал экрана, вплетенный в трубчатую структуру или прямоугольное поперечное сечение.Плетеный многожильный экран также является самой старой формой экранирования, которая все еще используется. Эти оплетки бывают из самых разных материалов, таких как сталь, алюминий, медь, луженая медь, посеребренная медь и голая медь, при этом иногда используется стекловолокно для дополнительной прочности. Эти косы имеют покрытие только от 55% до 95%. Этот тип экранирования все еще используется, но плетение (машина, создающая плетение) занимает много времени и, как правило, дороже, чем другие альтернативы.

• Размер сердечника: 0,012 дюйма и больше
• Диапазон частот: низкие и средние частоты (до 100 МГц)
• Гибкость Хорошая

Один из популярных продуктов Sycor Multi-Conductor Braid Shield:

Спираль : многожильные спиральные экраны часто создаются из оголенных, луженых или посеребренных медных жил, в то время как другие металлы, такие как сталь, могут использоваться для дополнительной физической защиты.Спиральные оплетки обладают высочайшей гибкостью и могут быть легко изготовлены с 95% покрытием и меньшим весом, чем другие экраны. Спиральные экраны имеют материал проводки, обернутый вокруг сердечника с покрытием от 95% до 98%. Спиральные экраны эффективны в приложениях, включающих звуковые частоты, и в других приложениях для аудиопроводки, таких как микрофон или аудио приложения.

• Размер сердечника: 0,004–0,450 дюйма
• Диапазон частот: низкие частоты (примерно до 1 МГц)
• Гибкость очень хорошая

Фольга : экранирование из многопроводной фольги имеет форму обертки из жевательной резинки и почти всегда состоит из пленки из майлара или алюминия.Конструкция с заземляющим проводом, при этом обеспечивая 100% экранирование, позволяет приложениям быть стабильно эффективными на более высоких частотах. В случае экрана из фольги дренажный провод должен быть на один размер меньше, чем провод, который он оканчивает. Экран из фольги также не рекомендуется для приложений с непрерывным изгибом, поскольку варианты подключения часто ограничены.

• Размер сердечника: 0,025 дюйма и больше
• Диапазон частот: высокие частоты (более 100 МГц)
• Низкая гибкость

Некоторые из популярных продуктов Sycor для многожильных и многопарных фольгированных экранов:

Комбинированные экраны : Многожильные и многопарные кабели Sycor состоят из 2 или более экранов, которые одновременно помещаются в один кабель.Наиболее распространенный тип комбинированных многожильных кабелей — это оплетка поверх фольги или оплетка поверх оплетки. Комбинированный экран обычно используется из-за его 100% покрытия фольгой, механической прочности, физической защиты, низкого сопротивления постоянному току и гибкости. Комбинированное экранирование часто имеет трех- или четырехкратный экран, который добавляет дополнительную защиту внешней оплетке. Комбинированное экранирование также изолирует проводники, тем самым уменьшая вероятность электромагнитных помех и перекрестных помех между проводниками, что увеличивает характеристики многожильных и многопарных кабелей.

Один из популярных многожильных комбинированных экранированных продуктов Sycor:

Дополнительные методы блокировки EMI

Экранирование — важная часть телекоммуникационной отрасли, но в качестве альтернативы были разработаны и усовершенствованы другие формы блокировщиков электромагнитных помех. Хотя эти новые разработки все еще не так эффективны, как экранирование, они предлагают дополнительную защиту там, где важна надежность сигнала. Одна из самых популярных разработок в этой области известна как «Ферритовые шарики».«Эти шарики не являются щитом, но они воспроизводят эффект экранирования и могут использоваться после установки неэкранированного провода. Эти шарики размещаются вокруг каждого провода и предотвращают любые нежелательные помехи, заземляя любое электричество.

Экранирование — важная часть кабеля, особенно в индустрии связи. У каждого типа щита есть свои плюсы и минусы, которые лучше или хуже работают в определенных условиях. Выбор правильного продукта может зависеть от многих факторов, таких как тип среды, заземленная или незаземленная, необходимое количество гибкости и частотный диапазон.Наша команда предлагает все эти средства защиты и имеет команду экспертов по продажам, которая поможет вам направить и ответить на любые ваши вопросы.

Магнитное экранирование — Вопросы и ответы в МРТ

Магнитное экранирование Защищает ли магнитное экранирование также паразитные магнитные поля и электрические помехи?

Те же методы активного и пассивного магнитного экранирования, используемые для уменьшения краевых полей, также защищают основное магнитное поле от определенных внешних воздействий, таких как присутствие неподвижного ферромагнитного материала или медленно движущихся полей рассеяния за пределами магнитной камеры.Однако магнитное экранирование этого типа не защищает , а не от высокочастотных электромагнитных полей вне сканера. Это требует другого типа защиты, называемого радиочастотным (RF) экраном . Методы радиочастотного экранирования будут описаны в нескольких последующих вопросах.

Для большинства объектов обычное магнитное экранирование обеспечивает адекватную защиту от возмущений внешнего поля. Некоторые участки МРТ затруднены из-за их расположения рядом с движущимися металлическими объектами, такими как автомобили, автобусы, метро и лифты.Эта проблема решается как минимум двумя способами. Во многих новых магнитах, производимых Siemens, используется «внешний экран от помех (EIS)». Эта модификация активного экранирования использует третий набор электрически закороченных сверхпроводящих катушек, в которых протекает ток, когда магнит воспринимает искажение в своем периферийном поле.

При планировании площадки необходимо учитывать наличие движущегося металла за пределами комплекса MR, но взаимодействующего с основным магнитным полем.Машины, автобусы, метро и лифты могут повлиять на основное поле.

Совершенно другой подход был разработан ETS-Lindgren под названием «Магнитно-активная система компенсации (MACS)». Это устройство, внешнее по отношению к магниту, в котором используется 3-осевой чувствительный магнитометр, набор катушек Гельмгольца рядом с магнитом и электронная петля обратной связи. Датчики MACS контролируют внешнее магнитное поле, и при обнаружении возмущения внешнего поля (например, проезжающим транспортным средством) он пропускает ток через катушки для создания равного, но противоположного магнитного поля.Эта система динамически нейтрализует эффект кратковременных колебаний окружающей среды, помогая поддерживать однородность в отверстии сканера.

Эффекты экранирования от электромагнитных помех

Электромагнитные помехи (EMI) — распространенный и широко распространенный источник помех, который может прервать работу электроники и вызвать сбои в работе электронных устройств. Справочник по помехам Федеральной комиссии по связи содержит информацию о влиянии электромагнитных помех на бытовую электронику.Проводящий материал специальной формы может использоваться для формирования экрана от электромагнитных помех, частично или полностью окружая излучатель электромагнитных помех, например электронную схему. haha уменьшает количество электромагнитного излучения, которое может пройти из внешней среды в экранированную цепь, а также контролирует количество электромагнитного излучения, генерируемого самой цепью, которое может уйти в окружающую среду. Материалы, используемые для изготовления этого экрана, могут иметь широкий диапазон свойств электропроводности, геометрии и магнитной проницаемости.

Экраны от электромагнитных помех обычно имеют отверстия или отверстия для обеспечения вентиляции и доступа к экранированным компонентам, а также к соединениям и элементам конструкции, которые позволяют прикреплять их к проводам или другим узлам. Эти особенности могут снизить эффективность экранирования и являются важными факторами в большинстве приложений экранирования от электромагнитных помех. Помимо специальной конструкции схемы, экранирование — единственный метод уменьшения воздействия электромагнитных помех без снижения производительности сложных электронных систем. Экранирование также может снизить скорость соединения трактов цепи и внутренних перекрестных помех в устройстве, обеспечивая изолированное заземление.Экраны от электромагнитных помех доступны в различных масштабах, включая варианты для интегральных схем, печатных плат, экранированных помещений и экранированных зданий. Несмотря на различия в масштабе, большинство систем защиты от электромагнитных помех следуют одним и тем же базовым принципам.

Экранирующая оболочка от электромагнитных помех

В большинстве случаев экранирование от электромагнитных помех может быть получено путем создания проводящего слоя или корпуса, отражающего помехи в землю. Этот процесс основан на принципе клетки Фарадея, который показывает, что закрытый проводящий корпус приведет к нулевому электрическому полю, тем самым подавляя эффекты электромагнитных помех.Электронное устройство внутри тонкой проводящей оболочки внутри электрического поля может быть защищено, поскольку ток электромагнитных волн не может проходить внутрь корпуса. Проводящая оболочка не полностью поглощает волны поля, но имеет электрические заряды различной полярности вдоль своей поверхности, которые создают отдельное электрическое поле, чтобы нейтрализовать эффекты исходного поля. При более высоких частотах волн проводящий слой может быть тоньше, поскольку электромагнитные токи обычно идут по пути наименьшего сопротивления, проходя по внешней стороне защитной оболочки.Однако любой зазор или отверстие в оболочке будет притягивать ток и заставлять его проходить через защитную внешнюю поверхность, независимо от того, насколько маленькое отверстие. Таким образом, наличие отверстий снижает эффективность защиты от электромагнитных помех.

Высокочастотные и низкочастотные эффекты

Когда поле определяется в соответствии с вектором напряженности магнитного поля или H-полем, соображения экранирования EMI несколько отличаются. Для экранирования низкочастотного H-поля обычно требуется защитный слой, изготовленный из магнитомягкого материала с высоким уровнем проницаемости и толщиной, которая обеспечивает ослабление магнитного поля вдоль оболочки из-за низкого сопротивления.Слой магнитного материала, который обеспечивает путь для тока с низким сопротивлением вместе с высокой проницаемостью, подавляет напряженность H-поля, удерживая H-поле внутри магнитного слоя. На высоких частотах H-поля тонкий проводящий экран с низкой проницаемостью может обеспечить эффективные результаты экранирования, поскольку переменное H-поле индуцирует вихревые токи в экранирующем слое. Вихревые токи могут генерировать противоположное H-поле внутри защитной оболочки, и эта способность увеличивается с увеличением частоты, что делает относительно более трудным экранирование в H-полях с более низкой частотой.

Эффекты проводящего экранирования

Тонкие проводящие экраны, разработанные для работы в соответствии с принципами индуцированного тока, могут обеспечить эффективную защиту на частотах линий электропередач, в то время как экраны магнитного поглощения обычно должны быть толще и изготавливаться из магнитных материалов .
