Содержание

Сборка электрических щитов (РЩ), руководство по сборке щитов распределительных

Монтаж щита распределительного является важнейшей и самой ответственной частью электромонтажных работ в доме. Будет правильно, если вы отнесетесь серьезно к данному процессу. От качества монтажа всецело зависит надежность электрической сети и работа ее защитных устройств.

Сборка электрических щитов должна обеспечить удобство эксплуатации квартирной электропроводки, возможность раздельного управления электроснабжением отдельных групп потребителей в квартире и селективность срабатывания защит. Это возможно лишь при грамотном подходе к каждому этапу работ по установке распределительного щита. Рассмотрим это на виртуальном примере электросети современного дома.

Этап первый: составление проекта электроснабжения потребителей. Потребителей необходимо сгруппировать по потребляемой мощности, по назначению, по необходимости установки защиты и так далее. В потребителях значатся: кухня, гостиная, спальная комната, детская, сантехнический блок, прихожая, коридор.

Группируем потребителей для объединения в отдельные электрические линии. Для отдельных групп применим УЗО в качестве токовой защиты.

Группировка потребителей

Вводной автомат — 32А;
Электроплита — 20А;
Посудомоечная машина — 16А+УЗО 30ма/25А;
Розетки кухни — 16А +УЗО 30ма/25А;
Освещение кухни и санузла — 10А;
Освещение коридора и прихожей — 10А;
Освещение комнат — 10А;
Кондиционер — 16А;
Розетки — 16А;
Розетки в детской — 16А+УЗО 10мА/20А;
Стиральная машина — 16А+УЗО 10мА/20А;
Водонагреватель — 16А+УЗО 10мА/20А;

Схема сборки электрического щита

Напомним еще один принцип комплектования современного распределительного щита — модульность исполнения. Он предполагает, что любое из устройств, входящих в состав щита по ширине имеет кратный некоторой величине размер. Производители электроустановочных изделий договорились, что величина эта станет равна 18 мм и называться будет — один модуль.

Однофазный автомат занимает один модуль, вводной автомат — два, УЗО занимает тоже два модуля. Все модули стандартно располагаются на DIN-рейке. Согласно нашей прикидке нам потребуется разместить в распределительном щите 23 модуля. Стандартные корпуса щитов могут вмещать 6,9,12,18,24,36 и более модулей, значит нам подойдет щиток из стандартного ряда в 24 модуля. Обозначение ЩРН — 24(навесной), ЩРВ — 24 (встроенный).

Встроенный щит более эстетичен в интерьере, но требует создания ниши в стене по размеру щитка. Навесной шкаф распредщита, изготовленный в виде пластмассового бокса, выглядит не менее изящно, и не требует особых усилий по установке. При наружной проводке в доме вполне оправдано применение именно его. Рассмотрим оба варианта установки.

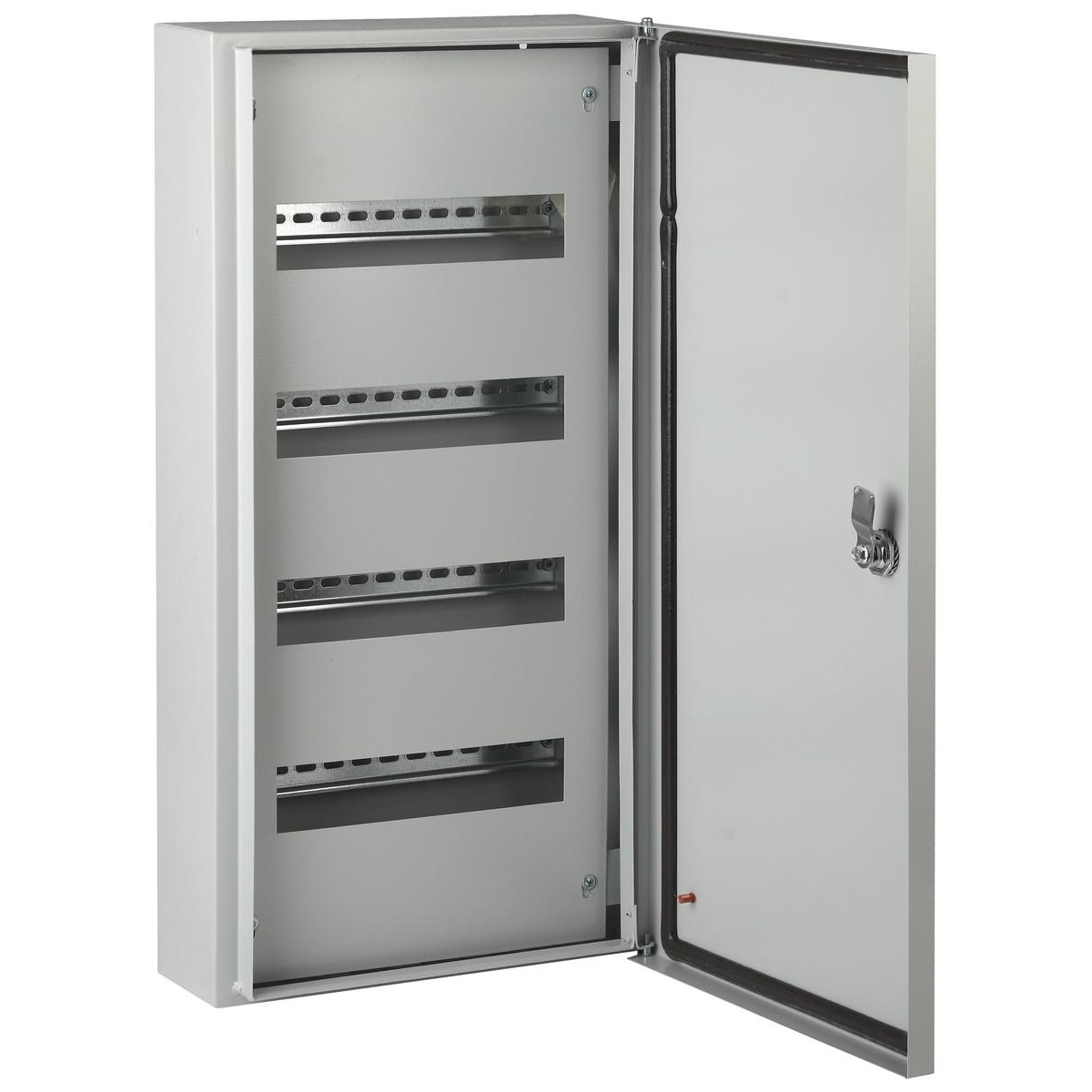

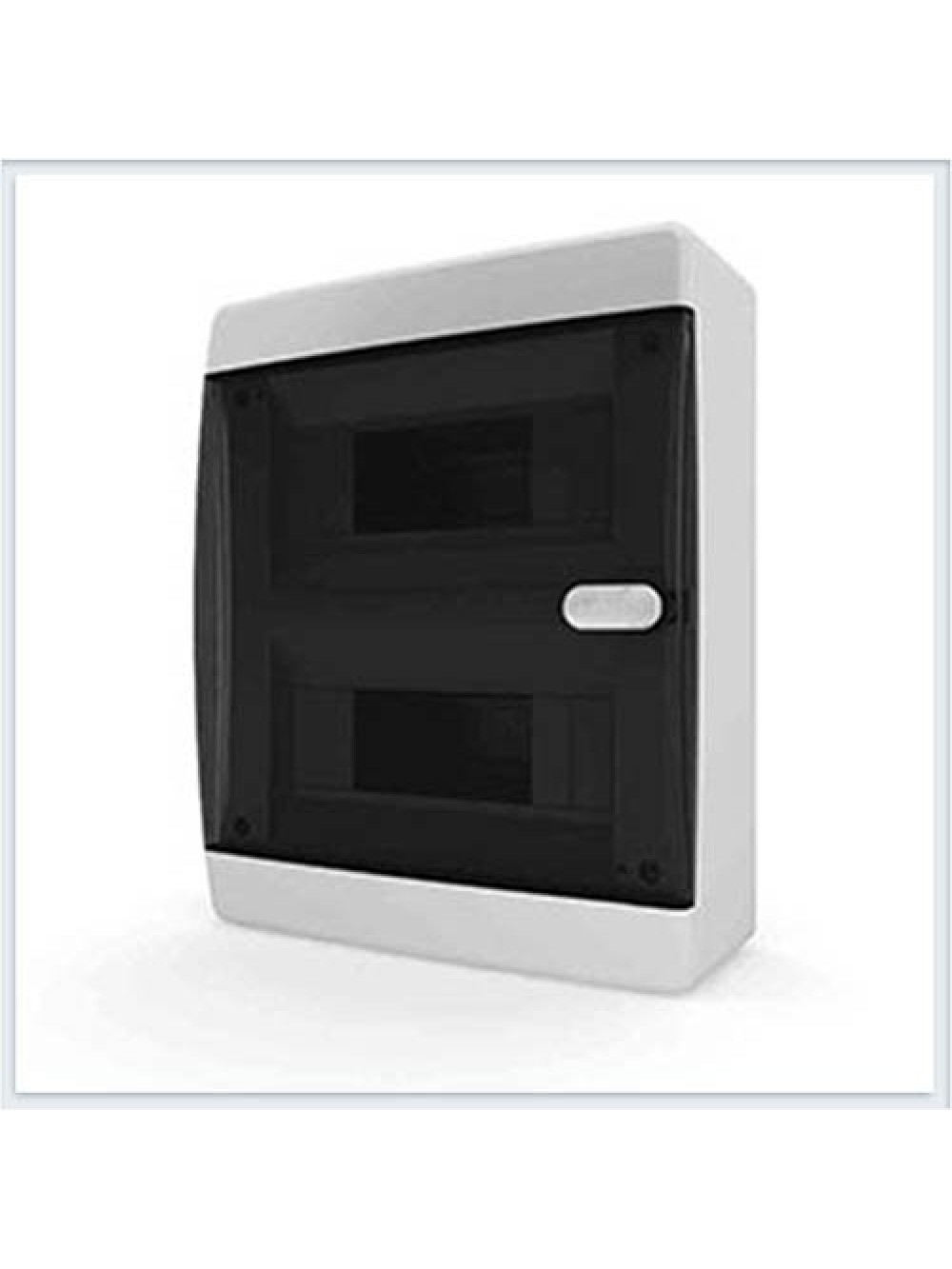

Навесной распределительный щит

Инструменты: перфоратор (ударная дрель), победитовое сверло на 6 мм — 8 мм, 4 дюбеля с саморезами (шурупами), молоток, отвертка, маркер.

Выбор места установки щита: к щиту должен быть удобный доступ, высота установки полтора метра по нижнему краю щита плюс-минус двадцать сантиметров.

Установка: на корпусе металлического навесного щита обязательно должны присутствовать штампованные отверстия специальной формы для крепления на предварительно установленные анкера. В пластиковом боксе их, возможно, придется просверлить самостоятельно. По отверстиям в щите разметить стену, высверлить отверстия под пластмассовые дюбели или металлические анкеры, установить их, и закрепить щит.

А затем … снова его снять. Зачем? Да затем, что проводить внутренний электрический монтаж значительно удобнее на лежащем перед тобой щитке, чем на стене (хотя, кому — как). К тому же, конструкции щитов некоторых производителей имеют съемную заднюю панель именно для удобства проведения монтажа.

Этот вариант со снятым щитком следует иметь в виду при разметке отверстий для навеса пластмассовых боксов, чтобы не перекрыть к ним доступ в процессе монтажа.

Распределительный щит внутренней установки (встраиваемый)

Работы по встраиванию распределительного щита — это шум, пыль и строительный мусор. Но — не только, заглубить в кирпичную стену не менее чем на десять сантиметров объемную конструкцию щитка, и тоже самое проделать с бетонной стеной — «две большие разницы». К тому же в стене может располагаться металлическая арматура и электрические провода. Поэтому работы по установке и сборке встроенного распредщита стоит доверить специалистам. Они определят наиболее удобное и безопасное место, быстро и профессионально смонтируют групповой распределительный щит.

Но для самых любознательных (и для самоуверенных):
Инструмент: перфоратор (неплохо — штроборез), бур 16 — 22 мм , скарпель, победитовое сверло на 6 — 8 мм, 4 дюбеля с саморезами (шурупами), большой молоток, отвертка, маркер.

Установка: на выбранном месте стены разметить прямоугольник с фронтальными размерами щитка плюс два-три сантиметра на припуск и «выбрать» его на глубину десять-двенадцать сантиметров. Технология тяжелая, но несложная: буром высверливается в бетоне (кирпиче) отверстие необходимой глубины (режим перфоратора — сверление с ударом), затем скарпелем (специальный инструмент каменщиков для вырубания бетона) и молотком скалывается бетон вокруг отверстия. Переход к следующему отверстию — операция повторяется. Возможны вариации на тему: сначала все насверлить — потом выбить, и так далее, до завершения выемки.

После подготовки ниши можно закрепить в ней щит на анкерах или шурупах с дюбелями, пробить необходимое количество отверстий под вводные и выходные кабели по имеющимся выштамповкам и окончательно вмуровать в стену щиток алебастром или цементным раствором. А можно отложить этот этап и устанавливать в стену щит после монтажа его электрической начинки, как уже говорилось выше.

Выполняем сборку распределительного щита для квартиры

Для большей убедительности будем рассматривать сборку щита распределительного в «тяжелом» варианте, а именно: щиток типа ЩРВ-24 уже встроен в подготовленную для него нишу и монтаж необходимо вести на месте его установки. Предполагаем также, что все кабели уже введены в корпус щитка сквозь подготовленные для них отверстия.

Оцениваем объем и последовательность планируемых работ:

Снятие внешней изолирующей оболочки с разделываемых кабелей;
Установка DIN-планок и распределительных шин;
Установка на дин-рейки УЗО и автоматов;
Разборка и раскладка разделанных кабелей по «нулям и фазам»
Выполнение электрического монтажа щита в соответствии со схемой.

Инструмент для выполнения этой работы нужен обычный – монтажный нож, бокорезы, пассатижи, отвертки индикаторная, крестовая и шлицевая, маркер. Кроме того потребуется приспособление для снятия изоляции с проводов. Отечественной и зарубежной промышленностью сейчас выпускаются разнообразные устройства для этой цели, надежные и недорогие.

Инструменты для зачистки изоляции

Изображенные для примера на фото инструменты, предназначены для снятия изоляции с проводников до 6 мм (фото слева) и до 22 мм (фото справа). Они обеспечивают удобство и легкость в работе, не повреждают при срезке изоляции токонесущую жилу. Можно обойтись и ножом, но может пострадать эстетика и качество выполнения операции.

Конечно же, все отходящие кабели должны быть предварительно промаркированы, это позволит не только избежать путаницы, но и убережет от грубых ошибок в монтаже. Самый простой вариант — прозрачным скотчем к оболочке кабеля крепится клочек бумаги с порядковым номером электрической линии на схеме. Пусть на нашей схеме номера расположатся от 1 до 11 сверху вниз, от розеток кухни — до электроплиты.

Заведение кабелей в щит

Эти несложные ухищрения помогут легко разобраться в монтажной схеме электрощита при отладке или возникновении неисправностей: фаза линии 9 подключена к автомату на девятом месте (места расположения автоматов промаркируем позже обязательно), ноль к — 9 контакту «нулевой шины», заземляющий проводник линии — к 9 контакту «шины заземления», и так далее.

Теперь подошла очередь дин-реек и шин заземления и нулевой. Как правило они уже входят в комплект распределительного щита вместе с набором метизов, а все необходимые отверстия уже рассверлены, в крайнем случае — размечены. Прикручиваем их болтами, саморезами или прищелкиваем на клипсы. В нашем случае шина заземления и шина нулевая разнесены: вверху- ноль, внизу — земля.

Установка дин-рейки и нулевой шины

Для установки на дин-рейки УЗО и автоматов кроме отвертки никаких инструментов и даже усилий не потребуется. Обычно, защелка на корпусе автомата (УЗО) может фиксироваться в открытом или запертом состоянии. Нужно поддеть выступающую прорезь защелки отверткой и аппарат можно устанавливать на место, для запирания защелки — нажать на нее пальцем.

Порядок установки приборов на рейки таков — с верхней дин-планки слева направо: вводной автомат, автомат и УЗО первой группы (розетки кухня), второй, третьей, переход на вторую рейку вниз, и слева направо устанавливаем оставшиеся аппараты до заполнения рейки полностью. Маркируем группы автоматов любым удобным способом, например — маркером.

Установка автоматических выключателей на рейку

Теперь можно приступить к прокладке проводов, формируя из них пучки фазных проводов, пучки нулевых и пучки проводов заземления. Пучки и отдельные провода нужно укладывать горизонтально и вертикально, а в местах изменения направления прокладки сгибать их под прямым углом без излома проводника, избегая диагонального размещения проводов. Чтобы пучки проводов не растрепались и выглядели аккуратно, стоит закрепить их нейлоновыми монтажными стяжками. Удобнее вначале уложить и подключить к шинам нулевые проводники потребителей, затем — провода заземления.

Установка вводного автоматического выключателя

Теперь необходимо развести фазовые провода схемы. Это можно сделать с помощью проволочных перемычек: самодельных, с покупными наконечниками или с помощью специальной контактной гребенки. Применение контактной гребенки делает монтаж более качественным, быстрым и удобным.

Изготовление меж-фазных перемычек

При подготовке проводов и соединительных перемычек, длину проводов необходимо выбирать с небольшим запасом, изоляцию с них срезать не более чем на глубину клеммы автомата. Остается завершить монтаж, выполнив внутренние соединения в щите между вводным автоматом аппаратами управления нагрузками. Если корпус щита металлический, не забудьте соединить заземляющим проводником дверцу и корпус щитка с шиной земля.

Готовый распределительный щит

Все работы по монтажу распределительного щита проводить при отключенном напряжении, с соблюдением всех мер безопасности.

Монтаж распределительного щита | Ремонт электрики

Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты. К слову, электрификация дома или квартиры — весьма «тонкий процесс», который требует в первую очередь 1) предварительных расчетов по возможной нагрузке, и 2) покупки подходящего кабеля. Купить кабель ВБбШв можно в интернет магазине, не рискую своим здоровьем и жизнью в период карантина, и других ограничительных мероприятий.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление. Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ). Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО.

Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

АТ32Е ABB Щит распределительный навесной 72 мод. 3 ряда белый с дверцей 524x574x140 мм IP43

Щит распределительный АТ32Е ABB — металлопластиковый бокс на 72 модуля в 3 ряда для навесного монтажа в жилых, административных и торговых помещениях. Обеспечивает удобный доступ к автоматам и другому модульному оборудованию. Монтаж щита не занимает много времени и сил, идеально вписывается в любую обстановку. Основная функция распределительного щита – защита модульных компонентов.

Корпус щитов ABB серии AT изготовлен из оцинкованной листовой стали толщиной 1 мм с порошковым покрытием белого цвета (цвет RAL 9016). Стоек к воздействию химических веществ (вода, солевые растворы, кислоты, щелочи и масла) и ультрафиолетового излучения. защитные панели распределительных щитов выполнены из армированного стекловолокном огнестойкого полиэфира с высоким сопротивлением для деформации.

Корпус распределительного щита ABB АТ32Е снабжен вставным пластиковым профилем для обеспечения двойной изоляции.

Для облегчения кабельной разводки и установки оборудования, распределительные щиты АТ32Е ABB оснащены съемными монтажными рамками, что существенно снижает время и стоимость разводки. Рамки легко, без каких-либо инструментов, фиксируется в шкафу с помощью пазов, расположенных на его боковых поверхностях.

Входящие в комплект поставки клеммные блоки N/PE фиксируются при помощи защелок, которые прочно удерживают клеммные блоки на монтажных DIN-рейках. Клеммы безопасны при монтаже и не требуют специальных средств защиты от электрического тока, так как имеют высокую степень защиты. Каждая модель щита оснащена встроенным устройством, предотвращающим натяжение кабеля сверху и снизу. Над каждым рядом установленно по одному мембранному фланцу на ширину секции.

Компактные распределительные щиты АББ AT соответствуют ГОСТ Р 51321.1 (МЭК 60439-1) и DIN 43870, ГОСТ Р 50827-95.

Характеристики АТ 32 Е ABB Щит распределительный для настенного монтажа 72 мод. 3 ряда

Номинальный ток: 125 A
Рассеиваемая мощность: 60 Вт
Класс электроизоляции: II
Угол открытия двери: 130°
Интервал между рядами: 125 мм
Внешнии размеры (ВхШхГ): 524 x 574 x 140 мм

В наличии АТ32Е ABB Щит распределительный навесной 72 мод. 3 ряда белый с дверцей 524x574x140 мм IP43 — продажа оптом и в розницу в Москве. Цены на АТ32Е ABB Щит распределительный навесной 72 мод. 3 ряда белый с дверцей 524x574x140 мм IP43 конкурентные и зависят от объема заказа. Чтобы купить АТ32Е ABB Щит распределительный навесной 72 мод. 3 ряда белый с дверцей 524x574x140 мм IP43, разместите заказ на сайте или позвоните нам по одному из телефонных номеров, указанных на странице контактов.

Компания «ТПО ЭЛКОМ» предлагает АТ32Е ABB Щит распределительный навесной 72 мод. 3 ряда белый с дверцей 524x574x140 мм IP43 с доставкой по Москве и Московской области, а также в регионы в России. Стоимость доставки рассчитывается для каждого заказа индивидуально и зависит от объема, веса и дальности маршрута. АТ32Е ABB Щит распределительный навесной 72 мод. 3 ряда белый с дверцей 524x574x140 мм IP43 доставляем в регионы России с помощью ряда транспортных компаний.

Монтаж щитка распределительного. Установка встраиваемого распределительного щита Mistral 41F в квартире

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита — довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

выполнение контроля потребляемой энергии;
контроль потреблений и разного рода цепей;
селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип — одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

оптимальное значение рабочей силы;
скорость на которой начинается срабатывание автоматов;
тип отключение приборов;
оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

изначально следует начать со сборки распределительного ящика;
удалите все заглушки, оборудуйте отверстия под все провода;
установите рейки специальные, а также шины и нейтрали;
демонтируйте дверь, при необходимости;
установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап — установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

работы проводятся в определенном порядке — например слева направо или наоборот;
подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
концы провода монтируются под конечными частями автомата;
напряжение подводится к коробке автомата с верхней части, а проводник — с нижней, данный стандарт является общепринятым;
проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

strport.ru

Монтаж распределительного щита

Доброго времени суток всем читателям. Сегодня будет второй «мастер-класс». Первый был по распределительным коробкам.

Сегодня речь пойдет о монтаже распределительного щита. Вкратце напомню про цветовую маркировку проводов. Синий — всегда нулевой рабочий проводник, желто-зеленый – всегда заземляющий защитный проводник.

В общем-то, технология мало отличается от монтажа распределительных коробок. В щит заводятся все кабели, и затем щит надежно закрепляется. Далее, на каждом кабеле делается небольшой надрез и, растягивая жилы кабеля в разные стороны, разрываем общую изоляцию до входа кабеля в щит. В верхней части щита вы видите гофру. Не всегда отверстий в щите хватает, чтобы завести нужное количество кабелей. Тогда «болгаркой» вырезается требуемое отверстие и края защищаются либо резиновыми уплотнителями, либо, как в моем случае, гофрой по всему периметру отверстия.

Аккуратно срезаем изоляцию.

Чуть ранее я ту же ситуацию проделал с питающим кабелем. Так же, видно, что не завел жилы в автомат сразу, а сделал запас. Если есть возможность заменить провод, то можно и не делать, но все же, настоятельно рекомендую делать это всегда. Гораздо проще укоротить жилу и зажать снова, чем менять целый кабель или восстанавливать изоляцию либо термоусадочной трубкой либо изолентой и это в лучшем случае, в худшем, если жила отгорит можно смело начинать новый ремонт.

Если кабель у вас уже подписан, то остается его промаркировать согласно схеме подключения автоматов. В данном случае это кабель под номером 7, который пойдет на седьмой автомат (вводной автомат, когда маркирую провода я не считаю. Если кабель не подписан то сначала находите нужные линии, подписываете, затем уже снимаете изоляцию и сразу помечаете концы жил.

Подписывать можно как маркером на изоляции (они есть разных цветов, в том числе и белого цвета, но я пользуюсь обычным черным перманентным). Так же существуют и другие способы: самоклеящиеся метки, пластиковые метки в виде нейлонового хомута, в виде наборных меток. Если кабелей, заходящих в щит очень много, то имеет смысл на них потратиться. В данном случае, я обошелся без них.

После того, как жилы всех кабелей размечены, собираем их в три пучка и разводим по разные стороны: в одну сторону все фазные проводники, в другую — все нулевые и заземляющие. Скрепляем их нейлоновыми хомутами, которые обычно называют стяжками. Небольшая наука: если вы приобрели в магазине пакет хрупких и ломких стяжек, а в магазин возвращаться не очень хочется, просто замочите стяжки на ночь в воде. Конечно, прежней прочности у них не будет, но они уже не будут ломаться.

Теперь жилы разделяем «по этажам» и тоже скрепляем стяжками.

Теперь расставляем все автоматы, УЗО, дифавтоматы и готовим перемычки.

Это перемычки с вводного автомата на «первый этаж». Напомню, что питание на автомат нужно подавать на верхние клеммы, а снимать с нижних. Конечно, не слишком критично, если вы сделаете наоборот, но нюансы могут быть. Верхние контакты неподвижны, следовательно, если вдруг нижний контакт внутри получил какое-то повреждение, то он в любом случае будет отсоединен от верхнего контакта, но вот если на нижний контакт приходит напряжение, он, предположим, развалился, и замкнул соседний. Не самая приятная ситуация и последствия. Так что лучше не испытывать судьбу и подавать питание на верхние клеммы автоматов.Перемычки нужно делать исходя из планируемой мощности и вводного автомата, в данном случае автомат 50 ампер, а это провод сечением 10 мм2. Следовательно, все перемычки надо выполнять этим проводом. Если вы решите зажать в одной клемме два провода разных по сечению, то их надо предварительно либо оконцевать, либо скрутить, либо придумать что-то еще, потому что более толстый провод не даст зажать более тонкий.

Как вы знаете, в трехфазной сети есть три фазы: «А», «В» и «С». Перемычки, идущие на фазы «А» и «С» я изгибаю подобным образом.

На этой фотографии видно, зачем я это делаю. Перемычки фазы «А» отведены внутрь щита, перемычки фазы «С» наружу, а перемычки фазы «В» просто идут посередине клеммной группы автоматов.

Для этой цели можно использовать и электрическую распределительную гребенку. Но помимо всех преимуществ, у нее есть два недостатка. Чтобы в будущем заменить автомат, придется ослаблять крепление всех автоматов иначе неисправный автомат не извлечь. И второй – она не подходит для УЗО и дифавтоматов.

Теперь монтируем шинки заземления и рабочую нулевую. Как видите, тоже сделан небольшой запас. Шинки можно закрепить и на DIN-рейке, но не всегда удобно потом производить монтаж проводов (бывают щитки, в которых очень мало места), поэтому в данном случае я просто взял изолированные шинки на креплениях и закрепил на задней стенке обычными саморезами.

Ну а теперь приступаем непосредственно к подключению проводов. Делаем небольшой запас, укладываем и стягиваем хомутами.

Поскольку провода кабелей заранее помечены, просто берете нужный и загибаете под клемму автомата, стягивая через два три провода хомутами, чтобы вся ваша конструкция держалась.

Маркером делаете метку отреза провода.

Откусываете лишнюю длину провода и снимаете изоляцию.

Осталось завести провода в клеммы автоматов и как следует затянуть. Обращайте пристальное внимание на то, чтобы провод попал непосредственно в зажим. Очень часто провод оказывается за зажимом. Вы вроде бы затянули, но на самом деле, провод не зажат. Так же обращайте внимание, чтобы была зажата именно жила, чтобы изоляция не попала в зажим. Как минимум — не будет контакта, как максимум — контакт будет слабый, со временем нагреется и выйдет из строя либо автомат, либо подгорит провод.

Точно такие же манипуляции производим со «вторым этажом».

Точно так же поступаем с нулевыми рабочими проводниками. Обратите внимание, что они тоже идут по порядку, в соответствии с автоматами.

С заземлением поступаем аналогично. Теперь, отключив первый автомат, если нам надо отсоединить линию, нам не надо думать: «А где же от этой линии ноль или земля?..» — потому что на нулевой рабочей и заземляющей шинках это тоже первые провода. Так же не нужно будет искать нулевой или заземляющий провода какой-то линии, в случае каких-то сомнений или неисправностей. Итак, наш щит почти готов. Осталось установить перемычку с заземляющей шинки на корпус щита (если он металлический и это предусмотрено изготовителем, если не предусмотрено, но щит металлический, значит самостоятельно сверлим отверстие и устанавливаем перемычку) и перемычку на дверцу щита. Если это щит вводной, то есть на него пришло питание с улицы и заземление, то в обязательном порядке устанавливаем перемычку между шинками. На фотографии в щит заведен пятижильный кабель от ВРУ, в которой эта перемычка уже установлена. Подробнее об этом читайте в статьях по заземлению.

Обычно я затягиваю клеммы шуруповертом. Устанавливаю «трещетку» на максимум. Так вы не срываете шуруповертом головку винта и довольно хорошо притягиваете провод, чтобы потом можно было спокойно заниматься другими проводами, но по окончании монтажа я беру отвертку и от руки все как следует протягиваю. Электричество не любит слабый контакт.

Нумеруем автоматы. Это делается всегда слева направо и сверху вниз, независимо от того, где находится вводной автомат (конкретно на этом щите он находится справа вверху, а вводное УЗО, которое идет сразу после автомата под номером «8», и уже с УЗО линии идут на все остальные автоматы).

На дверке подписываем автоматы, либо печатаете лист и приклеиваете, либо маркером.На этом все. Если все сделали так, как написано в статье, получите грамотный, безопасный и красивый распределительный щиток. Всего вам наилучшего.

jelektro.ru

Распределительный щит — сборка и монтаж своими руками. Лучшие варианты установки в квартире или частном доме

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щит своими руками, например, созданный или же приобретенный в любом строительном магазине. Он необходим для компоновки всех защитных приборов, а также прибора учета.

На сегодняшний день есть множество разнообразных типов щитов, применение которых характерно для предприятий и частных домов.

Краткое содержимое статьи:

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита. Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.

Если дома будет, как и ранее, только распределительная коробка, то во время замены розеток без обесточивания всей квартиры ничего сделать не получится. Например, для подключения электроприборов с большой мощностью необходимо будет обязательно дополнительно оснастить их специальными устройствами защитного типа, что явно отразится на свободном пространстве в комнате – оно уменьшится.

После установки пластикового распределительного щита или из выполненного любого другого материала вы самостоятельно снижаете риск сгорания какого-либо из электрических приборов. Именно благодаря работе щита электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать избыточного поступления тока по какому-либо одному каналу из них.

Особенно важно сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, для которых характерны огромные нагрузки.

Такая ситуация сегодня привычна даже для некоторых жилых домов с учетом того факта, какое количество электрических приборов используется людьми в каждой квартире.

Какой щиток выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.

Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.

Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.

Классификация

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования. Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

При выборе размера стоит отталкиваться исключительно от количества автоматов/выключателей, а не делать покупку по принципу, что чем больше будет щит, тем лучше.

Навесной или встроенный щит?

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

Такого недостатка встроенные щитки просто лишены, а вот процесс их сборки гораздо легче. Именно по этой причине, когда есть возможность желательно выбрать размещение щитка в какой-либо нише.

Выбираем материал: пластик, металл

Невозможно ответь однозначно на вопрос о том, какой материал лучше всего выбрать, поскольку во время использования металлические щиты распределительные служат по времени столько же, сколько и менее дешевые пластиковые.

Однако стоит отметить, что в том случае, если вы остановите свой выбор на металле, то без проблем сможете в будущем в случае необходимости отремонтировать корпус или прикрепить для удобства прямо на нем небольшой фонарь.

Внутренний или уличный щит?

Очень часто сегодня установка щита осуществляется именно на улице и выбирается по этой причине соответствующий щит, поскольку в противном случае не удастся элементарно выполнять в будущем поставку электричества.

Как правило, устройство щитка данного типа предполагает обязательное наличие не только хорошего счетчика, но и вводного автомата. Лучше всего выбирать уличные щитки для дома только из металла и обязательно с нижним вводом кабеля. Это позволит минимизировать риск попадания внутрь системы при чрезвычайной ситуации воды.

Кроме прочего, очень важно позаботиться о том, чтобы к показаниям счетчика всегда был свободный доступ без необходимости открытия крышки. Таким образом удастся заметно увеличить срок эксплуатации любого щитка.

Производители распределительных щитов

Говоря про размеры распределительных щитов стоит отметить в первую очередь тот факт, что если приобрести щиток с браком, то он однозначно не сможет выполнять на полную мощность свои функции. Именно по этой причине стоит обратить внимание в магазине на проверенных производителей, вроде Makel или EIK. Это представители сегмента средней ценовой категории, но тем не менее зарекомендовали они себя более, чем просто успешно.

Если вы хотите, чтобы щиток не только выполнял множество функций, но ко всему прочему еще и отличался интересным внешним видом – стоит обратить внимание на бренд FOTKA. А вот изделия неизвестных турецких, китайских производителей лучше не покупать, поскольку решив сэкономить скорее всего в итоге вам придется просто дважды заплатить.

Фото распределительных щитов

electrikmaster.ru

Установка распределительного щита в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам об установке двух встраиваемых распределительных щитов Mistral 41F от компании ABB. Кстати, вот подробный обзор этих щитов — знакомьтесь.

Первый щит на 48 модулей (артикул 1SLM004101A2208) предназначен для силовых электрических цепей. В дальнейшем в нем будут установлены: вводной коммутационный аппарат (скорее всего выключатель нагрузки, т.к. вводной автомат установлен в подъездном щите), счетчик электрической энергии, аппараты защиты отходящих линий (автоматы, УЗО и т.п.), реле, контакторы и прочие коммутационные аппараты и устройства.

О схеме и процессе сборки данного щита будет отдельная статья со всеми пояснениями, так что подписывайтесь на рассылку сайта, чтобы не пропустить самое интересное.

Второй щит на 12 модулей (артикул 1SLM004101A2203) предназначен для слаботочных цепей. В дальнейшем в нем будут установлены Wi-Fi роутер и выполнена вся разводка интернет и ТВ-кабелей квартиры. Об этом также будет отдельная и подробная статья.

Итак, оба щита планируется установить в прихожей около входной двери на месте существующего щита.

В старом щите был установлен однофазный счетчик «Гранит-1» и всего лишь один автомат ВА47-29 16 (А) от IEK на всю квартиру.

Ввод в квартиру выполнен уже новыми проводами ПВ-1 (3х6), т.к. этот жилой дом несколько лет назад попал под программу капитального ремонта и в нем проводился капитальный ремонт электропроводки, а именно: замена вводного распределительного устройства ВРУ-0,4 (кВ), монтаж заземляющего устройства (ЗУ), замена магистральных линий, этажных щитов и вводных кабелей в квартиры, а также замена подъездного и уличного (козырькового) освещения.

В то время я тоже занимался капитальными ремонтами жилых домов и некоторые моменты уже рассказывал в своих статьях, вот например:

Таким образом, в доме был выполнен переход со старой системы TN-C на TN-C-S, а это значит, что от ВРУ-0,4 (кВ) до этажных щитов магистральные линии электропроводки были выполнены пятипроводными (А, В, С, N и РЕ). Естественно, что и вводы в квартиры были выполнены трехжильными кабелями или проводами (L, N и РЕ), как в моем случае.

Внешний вид у щитов Mistral 41F вполне достойный и эстетичный, поэтому прятать их от глаз нет необходимости, к тому же щиты встраиваемые, а не навесные.

Напомню, что распределительные щиты АВВ серии Mistral 41F напоминают собой конструктор, состоящий из множества съемных деталей.

Так вот берем пластиковое основание, или другими словами, «корыто», первого щита на 48 модулей, прикладываем его к стене и отмечаем габаритные размеры карандашом или маркером.

Кстати, у некоторых производителей щитов имеются готовые трафареты, что очень удобно и несколько облегчает задачу разметки. У щитов Mistral 41F таких трафаретов, к сожалению, нет…

Меня часто спрашивают — а на какой высоте должен быть установлен электрический щит в квартире?! Высота установки щита регламентируется только требованиями к высоте установки счетчика электрической энергии (согласно ПУЭ, п. 1.5.29, расстояние от уровня пола должно быть от 0,8 до 1,7 метра), а в большинстве случаях просто желаниями заказчика.

Правда есть небольшое исключение: если щит открытой установки расположен на лестничной клетке, то расстояние от пола до щита должно быть не менее 2,2 метра (СП 31-110-2003, п.13.6), дабы не загромождать и не уменьшать проходы, согласно норм пожарной безопасности, т.к. проходы на лестничной клетке относятся к путям эвакуации в случае пожара.

Учитывая вышесказанное, высоту установки квартирного щита я выбрал таким образом, чтобы первая DIN-рейка щита была примерно на уровне глаз для удобства снятия показаний со счетчика, т.е. до верхнего края щита расстояние от пола составило 1,95 метра. От откосов входной двери я отступил порядка 27 (см).

Затем берем второй щит на 12 модулей, отмеряем от первого щита некоторое расстояние вниз и отмечаем его размеры. Щиты будут установлены друг под другом, поэтому целесообразно было бы применить специальные вертикальные соединители, но в моем городе их пришлось бы ждать целую вечность, поэтому обойдемся без них.

Соосность проверяем с помощью моего лазерного уровня LD-SL-01.

Очень удобно то, что если даже в процессе монтажа щита уровень немного уйдет, то его можно подправить с помощью лицевой панели, у которой для этого имеются специальные компенсационные пазы. Но учтите, что это не у всех производителей имеется такая возможность!

Теперь необходимо подготовить ниши, т.е. выдолбить проемы в стене по отмеченным размерам с небольшим запасом в бОльшую сторону для штукатурки. Глубина щита составляет 8 (см), поэтому глубину ниши делаем также чуть больше глубины самого щита.

Если стена выполнена из кирпича, пено-газоблоков или шлакоблоков, то выдолбить нишу не сложно, и займет немного времени и сил. А вот если стены сделаны из прочного армированного бетона, то времени и сил будет затрачено значительно больше.

В моем случае стена кирпичная и подготовка ниш для обоих щитов составила от силы минут 30. Конечно же не обошлось без пыли и шума.

Предварительно просверлим по периметру разметки небольшие отверстия буром на 6-8 (мм), а затем аккуратненько выбьем всю внутреннюю часть с помощью перфоратора с плоской лопаткой.

Ввод кабелей в распределительный щит осуществляется сверху, поэтому от щита до потолка необходимо сделать неглубокую штробу для укладки пучка всех кабелей.

Потолок в квартире будет натяжным, поэтому весь пучок кабелей будет беспрепятственно скрыт за потолком.

Аккуратно укладываем кабели в штробе с помощью перфоленты и заводим их в пространство щита.

Здесь хотел бы отметить следующее! В дальнейшем, на кирпичную стену будет крепиться (наклеиваться) гипсокартон, поэтому сначала обе ниши будут заклеены гипсокартоном, а затем уже в гипсокартоне вырезаны ровные отверстия (по уровню) под оба щита.

Вот так это все получилось.

Обе ниши получились немного глубокими, поэтому со строителями решили уменьшить глубину путем установки закладных из того же гипсокартона.

Теперь смачиваем обе ниши грунтовкой, замешиваем гипсовый клей «Perlfix» и закидываем его в ниши, не оставляя пустых мест, а затем аккуратненько устанавливаем оба щита в соответствующие ниши, еще раз контролируя их уровень.

Для надежности, я дополнительно закрепил основания щитов с помощью саморезов к задней стенке ниши (закладной).

Вот получившийся результат.

Вводные провода завел в щит через специальное прецизионное отверстие, правда пришлось его немного расширить.

Даем время застыть гипсовому клею и можно приступать к сборке схемы силового распределительного щита и слаботочных кабелей. Но об этом я расскажу Вам в следующих своих статьях.

И уже по традиции, видео по материалам статьи:

P.S. На этом все, всем спасибо за внимание. Будут вопросы, предложения или замечания — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

сборка и монтаж распределительных щитов

Установка и расключение модульной аппаратуры — завершающий этап электромонтажа. Мы расскажем вам, как правильно выполнить сборку и монтаж распределительного щита, и на какие этапы делится его наполнение. Также вы узнаете о правильном выполнении электрических соединений и вводе электросети в работу.

Устанавливаем корпус щитка

Сперва оговоримся, что методов сборки существует два: стендовый и навесной. И каждый из них имеет отличия в установке корпуса. Суть очень проста: начинку щитка можно устанавливать и расключать после его основательного закрепления, либо наоборот — щит закрепляется со всей начинкой и все что требуется от монтажника — подключить отходящие линии согласно схеме.

По типу установки распределительные щитки разделяют на утапливаемые и поверхностного монтажа. Большинство наружных корпусов все же можно упрятать в нишу, а изделия скрытой установки — нет. Считается, что утопленные щитки предпочтительны из-за компактности, к тому же монтаж более технологичен и внутренняя среда лучше локализована. И это так, но за рядом исключений: проводка открытого типа, монтаж на несущей стене, невозможность сделать нишу по иным причинам.

В некоторых случаях монтаж навесного корпуса с частичной заделкой его в стену может быть очень даже актуален. Например, при смешанном типе проводки к наполовину утопленному щитку удобно подвести проводники как от кабель-каналов, так и замурованные в стену. Где утопленная установка действительно не рекомендуется — так это на легкогорючих основаниях (только наружный монтаж на изолирующей панели) и в каркасных строениях с фальшстенами. В последнем случае используются специальные щитки для установки в полые конструкции, но при высокой интенсивности пользования лучше отдать предпочтение накладному типу корпуса.

Разделка и укладка кабельной продукции

Не будет преувеличением сказать, что разделка кабельных отводов на щитке — наиболее ответственный этап монтажа. Повреждение изоляции здесь недопустимо, поэтому рекомендуется приобрести нож для снятия поясной изоляции, пусть даже не самого лучшего качества и только для одноразового использования.

Аналогичные требования предъявляются и к снятию жильной изоляции: ее нельзя срезать монтажным или каким-либо другим ножом, отдавливать пассатижами и плавить. Для снятия изоляции существует специальный инструмент — стриппер, он же шкуродер. Его цена тоже не настолько высока, чтобы откровенно жертвовать качеством работы. Критически важно, чтобы металлические жилы оставались нетронутыми, без преувеличений.

А в остальном техника проста: поясная изоляция снимается почти полностью, но обязательно присутствует в месте прохода кабеля через корпус, плюс еще 5–6 см. Очищенные на 12–16 мм жилы пропускаются под монтажные рейки и ведутся согласно своему назначению: ноль и защитный проводник к общим колодкам, а фазная нагрузка к соответствующей группе безопасности. Настоятельно рекомендуется оставлять хороший запас длины, для гарантии — тянуть жилу до противоположного угла щитка и там обрезать с запасом в ширину ладони. Излишки потом можно обрезать или свернуть их в спираль и оставить так на случай перекомпоновки оборудования внутри.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Проводники и электрические подключения

Техника установлена, остается только развести проводники, не образуя при этом громоздкую паутину. Установим для начала, что на один клеммный зажим может подключаться только одна жила. Если нужно несколько — потрудитесь обжать их гильзовым наконечником и прикрыть оголенные концы термоусадкой. Перед фиксацией в зажиме жилу нужно свернуть в небольшую петельку.

Второй момент: для модульных устройств, как правило, не имеет значения, с какой стороны вы подводите напряжение, а с какой забираете. Правило подключения на верхние клеммы применимо только для техники панельного монтажа со съемным корпусом, чтобы в отключенном состоянии приводной механизм мог быть обслужен.

Если монтируете на весу — первым делом разводите отходящие линии, пропускайте жилы под DIN-рейку и тяните к точке подключения. Сложенные излишки кабеля удобно прятать в «карман» между автоматами и задней стенкой. Все жилы пакуются в шлейфы согласно назначению с помощью нейлоновых стяжек. Отдельно соединяется пучок нулевых проводов, отдельно заземление, каждая из этих двух групп имеет свой маршрут прокладки. Фазные провода лучше паковать по рядам, то есть доводить шлейф вертикально до рейки, а потом распускать его по сторонам. Так в технологическом зазоре останется место для прокладки соединительных перемычек.

Для подключения одного ряда автоматов удобно использовать соединительную изолированную гребенку. Они бывают одно- и трехрядные, если какой либо автомат в ряду нужно запитать из другого источника, достаточно просто откусить контактную площадку. Один важный признак отличает гребенки — способ подключения к модульной технике. Гребенка может иметь длинные прямоугольные площадки под стандартные клеммные зажимы, однако в ряде случаев ножки имеют специальную форму под соответствующее гнездо в модульном компоненте. Как пример можно назвать продукцию крупных производителей электромонтажной продукции, где используются площадки раздвоенной формы для посадки под затяжной винт, то есть одновременно одним зажимом можно подтянуть и жилу кабеля, и площадку гребенки. В ином случае приходилось «перекидывать» питание, устанавливая по вводному автомату в каждом ряду.

Вспомогательные приспособления

При сборке щитков могут стать хорошим подспорьем всевозможные расходные материалы. Так, для группировки защищенных УЗО линий их нулевые проводники нужно обязательно собирать на отдельную колодку, которая имеет от 6 до 18 отверстий с винтами и пластиковый корпус для установки на рейку. Размещать колодки рекомендуется на краю ряда, чтобы их закрывала лицевая панель.

Фиксировать автоматы от сдвига помогут ограничители хода с винтовыми или пружинными фиксаторами. Если внутри щитка выполняются расключения проводки потребителей, что часто практикуется в групповых сборках, для соединения используют пружинные клеммники, например, WAGO.

Крупные производители щитового оборудования снабжают щиты обширным перечнем полезных расходных деталей. Здесь и фиксаторы кабеля, и уплотнители вводов, заглушки для лицевой панели и даже специальные рамки с направляющими, позволяющие «выкатить» каркас с навесным оборудованием для более удобной сборки.

рмнт.ру

rmnt.mirtesen.ru

Сборка распределительного щитка своими руками

Для обеспечения безопасности электрической проводки, способной выдерживать необходимую нагрузку, нужно тщательно ознакомиться со схемой сборки распределительного щита. Проект в обязательном порядке должен содержать всю иерархию. Схема монтажа электрического щитка не представляет особой сложности.

Помимо прочего, на автоматике обязан отображаться весь номинал и класс защиты. Рассмотрим возможные варианты схем электрического щитка квартиры и персонального домостроения либо загородного дома.

Также рекомендуем ознакомиться с материалом о том, как рассчитать и выбрать сечения кабеля по мощности, току и длинне.

Содержание статьи

Схема монтажа электрического щита в квартире

Представленная схема не содержит главной заземляющей шины (РЕ) в связи с тем, что в прежние времена в квартирах заземление попросту отсутствовало.

Схема вводно-распределительного щита для такой квартиры включает:

При наличии в квартире заземляющего контура схема монтажа электрического щита должна состоять из таких элементов:

Корпус электрического щита;
Нулевая шина;
Шина заземления;
Гребенка, соединяющая выключатели;
Однофазное устройство защитного отключения.

Зачастую встречаются квартиры довольно большой площади, для которых схема электрического щита должна быть посолидней. Для внушительного числа электропотребителей требуется трехфазная сеть.

Пример схемы сборки трехфазного щитка

На вводе обязан быть выключатель с тремя полюсами на 63 Ампер. После него требуется подсоединить устройство защитного отключения на 40 Ампер. Электрические схемы вводно-распределительного щита окажут существенную помощь во время подключения. Лишь спроектировав персональную схему, можно начинать подключение.

Схема монтажа вводно-распределительного щита в частном доме

В персональном домостроении или коттедже возможна однофазная или трехфазная электрическая сеть. При однофазной сети сборка аналогична схеме монтажа для квартиры.

Пример схемы распределительного щитка для частного дома

Схема вводно-распределительного щита для частного дома на 220 Вольт на вводе выглядит следующим образом:

Выключатель-автомат на 2 полюса;
Электрический счетчик;
Устройство защитного отключения;
Однополюсные выключатели-автоматы.

При наличии трехфазной сети схема монтажа щита будет отличаться от предыдущей. В этом случае есть возможность подключить потребителей вспомогательных построек. Оптимальной в данном случае будет схема электрощита домостроения на 380 Вольт с применением устройства защитного отключения. Оставшиеся 2 автомата возьмут на себя розетки и свет гаража.

При наличии в доме трехфазных потребителей электроэнергии подключение целесообразно произвести посредством трехфазного автомата и четырех полюсного устройства защитного отключения.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru
