Первый закон Кирхгофа — Основы электроники

В сложных схемах типа моста и Т-образных схемах токи можно определить с помощью первого закона Кирхгофа.

Первый закон Кирхгофа или закон токов Кирхгофа гласит: сумма токов, втекающих в узел, равна сумме токов, вытекающих из узла. Так как токи, которые вытекают из узла берутся с отрицательным знаком, то существует другая формулировка первого закона Кирхгофа: алгебраическая сумма токов в узле равна нулю.

Рассмотрим схему на рисунке 1.

Здесь ток I1— полный ток, притекающий к узлу А, а токи I2 и I3 — токи, вытекающие из узла А. Следовательно, можно записать:

I1 = I2 + I3

Аналогично для узла B

I3 = I4 + I5

Предположим, что I4 = 2 мА и I5 = 3 мА, получим

I3 = 2 + 3 = 5 мА

Приняв I2 = 1 мА, получим

I1 = I

2 + I3 = 1+5 = 6 мА

Далее можно записать для узла C

I6 = I4 + I5 = 2+3 = 5 мА

и для узла D

I1 = I2 + I6 = 1+5 = 6 мА

ДРУГИЕ СТАТЬИ ПО ТЕМЕ:

Первый и второй законы Кирхгофа — статья в интернет-журнале ЭЛЕКТРОН, где подробно с примерами расчетов и моделирования на компьютере изложены эти основопологающие законы элеектротехники и в частности первый закон Кирхгофа

Видеоурок по расчету цепей с помощью первого и второго закона Кирхгофа.



Предлагаю посмотреть это видео для закрепления материала:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:



Добавить комментарий

elektrotekhnika_pervaya_laba_zaschita

  1. Какие электрические цепи называются линейными?

Линейной электрической цепью называют такую цепь, все компоненты которой линейны. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и индуктивности.

  1. Сформулируйте законы Кирхгофа. Что отражают они физически?

Первое правило Кирхгофа (правило токов Кирхгофа) гласит, что алгебраическая сумма токов в каждом узле любой цепи равна нулю. При этом втекающий в узел ток принято считать положительным, а вытекающий — отрицательным:

Второе правило Кирхгофа (правило напряжений Кирхгофа) гласит, что алгебраическая сумма падений напряжений на всех ветвях, принадлежащих любому замкнутому контуру цепи, равна алгебраической сумме ЭДС ветвей этого контура. Если в контуре нет источников ЭДС (идеализированных генераторов напряжения), то суммарное падение напряжений равно нулю:

Физический смысл второго закона Кирхгофа

Второй закон устанавливает связь между падением напряжения на замкнутом участке электрической цепи и действием источников ЭДС на этом же замкнутом участке. Он связан с понятием работы по переносу электрического заряда. Если перемещение заряда выполняется по замкнутому контуру, возвращаясь в ту же точку, то совершенная работа равна нулю. Иначе бы не выполнялся закон сохранения энергии. Это важное свойство потенциального электрического поля описывает 2 закон Кирхгофа для электрической цепи.

Физический смысл первого закона Кирхгофа

Первый закон устанавливает связь между токами для узлов электрической цепи. Он вытекает из принципа непрерывности, согласно которому суммарный поток зарядов, образующих электрический ток, проходящих через любую поверхность равен нулю. Т.е. количество прошедших зарядов в одну сторону равно количеству зарядов, прошедших в другую сторону. Т.е. количество зарядов никуда не может деться. Они не могу прост исчезнуть.

  1. сколько уравнений составляется по первому закону Кирхгофа и сколько по второму?

Кол-во уравнений, первый закон Кирхгофа = Кол-во

узлов – 1

Кол-во уравнений, второй закон Кирхгофа = Кол-во ветвей – Кол-во узлов + 1

  1. Понятие независимого контура. Чему равно число независимых контуров в любой цепи?

Независимый контур — это замкнутый участок электрической цепи, проложенный через ветви цепи, содержащий хотя бы одну новую ветвь, неиспользованную при поиске других независимых контуров.

  1. понятия узел, ветвь, электрическая цепь.

Электрическая цепь характеризуется совокупностью элементов, из которых она состоит, и способом их соединения. Соединение элементов электрической цепи наглядно отображается ее схемой. Рассмотрим для примера две электрические схемы (рис. 1, 2), введя понятие ветви и узла.

Ветвью называется участок цепи, обтекаемый одним и тем же током.

Узел – место соединения трех и более ветвей.

  1. Что такое потенциальная диаграмма как она строится?

 Под потенциальной диаграммой понимают график распределения потенциала вдоль какого-либо участка цепи или замкнутого контура. По оси абсцисс на нем откладывают сопротивления вдоль контура, начиная с какой-либо произвольной точки, по оси ординат — потенциалы. Каждой точке участка цепи или замкнутого контура соответствует своя точка на потенциальной диаграмме.

  1. Каковы особенности режимов работы аккумуляторной батареи?

  1. Метод наложения его достоинства и недостатки

  1. Сущность метода эквивалентного генератора и способы определения параметров активного двухполюсника

Этот метод применяется в тех случаях, когда требуется рассчитать ток в какой-либо одной ветви при нескольких значениях ее параметров (сопротивления и ЭДС) и неизменных параметрах всей остальной цепи. Сущность метода заключается в следующем. Вся цепь относительно зажимов интересующей нас ветви представляется как активный двухполюсник, который заменяется эквивалентным генератором, к зажимам которого подключается интересующая нас ветвь. В итоге получается простая неразветвленная цепь, ток в которой определяется по закону Ома. ЭДС ЕЭ эквивалентного генератора и его внутреннее сопротивление RЭ находятся из режимов холостого хода и короткого замыкания двухполюсника.

  1. Сущность метода контурных токов и напряжения двух узлов.

Метод контурных токов можно применить для расчета сложных электриче­ских цепей, имеющих больше двух узловых точек. Сущность метода контурных токов заключается в предположении, что в ка­ждом контуре проходит свой ток (контурный ток). Тогда на общих участках, расположенных на границе двух соседних контуров, будет протекать ток, равный алгебраической сумме токов этих контуров.

  1. Режимы работы источников питания.

  1. Покажите, что условием максимальной передачи мощности от источника к приемнику электрической энергии является равенство Rвн=Rн

Закон Кирхгофа

Немецкий ученый Густав Кирхгоф наряду с другими исследованиями сформулировал основной закон, помогающий рассчитывать токи и напряжения в различных видах электрических цепей, который известен, как закон Кирхгофа.

История создания закона Кирхгофа

В середине 19-го века свойства различных электрических цепей активно исследовались с целью их дальнейшего применения на практике. К тому времени уже был совершен переход от простых цепей к более сложным и одним законом Ома было уже не обойтись. Возникла необходимость в расчетах очень сложных и разветвленных цепей.

Именно Кирхгоф сформулировал основные правила, с помощью которых стало возможным рассчитывать цепи практически любой сложности.

Первый закон Кирхгофа

В первом законе рассматривается узел цепи, представляющий собой точку схождения или разветвления трех проводов и более. В этом случае количество поступающего и исходящего электрического тока в общей сумме каждого вида будет одинаково. Таким образом, соблюдается закон сохранения электрического заряда.

Например, при Т-образном узле сумма токов, поступающих по двум проводам, равна току, выходящему по третьему проводу. В противном случае, в узле постоянно происходило бы накопление электрических зарядов, чего, практически, никогда не случается.

Второй закон Кирхгофа

При сложной и разветвленной цепи, она мысленно разбивается на несколько обыкновенных замкнутых контуров. Распределение тока по этим контурам происходит различными путями. В этом случае, достаточно сложно определить маршрут протекания того или иного тока. В каждом контуре у электронов происходит либо приобретение дополнительной энергии, либо ее потеря из-за возникшего сопротивления. Таким образом, общая энергия электронов в каждом замкнутом контуре имеет нулевое значение. В противном случае, с физической точки зрения, происходило бы постоянное возрастание или убывание электрического тока.

Применение законов Кирхгофа

Законы Кирхгофа широко применяются в различных видах цепей, которые могут быть последовательными либо параллельными. Наиболее типичным примером последовательной цепи служит елочная гирлянда, где все лампочки соединяются в последовательную цепь. В такой цепи в соответствии с законом Ома напряжение постепенно падает. В параллельных цепях напряжение остается одинаковым, а сила тока каждого элемента напрямую зависит от его сопротивления. Определение токов, проходящих по каждому узлу таких цепей, производится в соответствии с первым законом Кирхгофа.

Расчет цепи по законам Кирхгофа

Первый закон Кирхгофа, теория и примеры

Допустим, что у нас имеется произвольная разветвленная сеть проводников. В отдельных участках включены разнообразные источники тока. ЭДС источников постоянны и будем считать известными. При этом токи во всех участках цепи и разности потенциалов на них можно вычислить при помощи закона Ома и закона сохранения заряда.

Для упрощения решения задач по расчетам разветвлённых электрических цепей, имеющих несколько замкнутых контуров, несколько источников ЭДС, используют законы (или правила) Кирхгофа. Правила Кирхгофа служат для того, чтобы составить систему уравнений, из которой находят силы тока в элементах сложной разветвленной цепи.

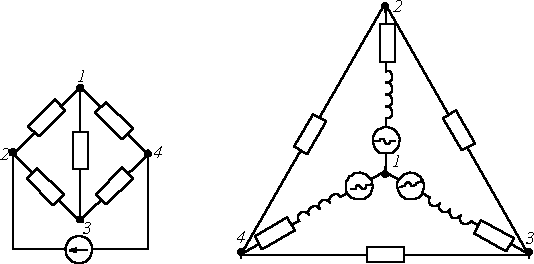

Каждую точку разветвления цепи, в которой сошлось три или более проводников, по которым текут токи, называют узлом (рис.1).

Обычно принято считать, что если ток в узел входит, то ток положительный, выходящий из узла ток является отрицательным. Однако, может быть наоборот, главное следует считать, что токи, идущие к точке разветвления и исходящие от разветвления токи, имеют противоположные знаки. При составлении суммы токов, часто на схемах силы токов изображают стрелками с направлениями от узла или к узлу.

Формулировка первого закона Кирхгофа

Сумма токов в узле цепи с учетом их знаков равна нулю:



Первое правило Кирхгофа является следствием закона сохранения электрического заряда. Алгебраическая сумма токов, сходящихся в любом узле цепи – это заряд, который приходит в узел за единицу времени. Если в рассматриваемой точке токи не изменяются во времени, то сумма токов равна нулю, так как в противном случае потенциал нашего узла изменялся бы, следовательно, токи были бы переменными. При установившемся постоянном токе ни одна из точек проводника, ни какой его участок цепи не накапливают электрический заряд. Иначе токи в цепи не были бы постоянными.

Первый закон Кирхгофа еще называют правилом узлов.

Примеры решения задач

Законы Кирхгофа — это… Что такое Законы Кирхгофа?

Зако́ны Кирхго́фа (или правила Кирхгофа) — соотношения, которые выполняются между токами и напряжениями на участках любой электрической цепи. Правила Кирхгофа позволяют рассчитывать любые электрические цепи постоянного и квазистационарного тока.[1] Имеют особое значение в электротехнике из-за своей универсальности, так как пригодны для решения многих задач теории электрических цепей. Применение правил Кирхгофа к линейной цепи позволяет получить систему линейных уравнений относительно токов, и соответственно, найти значение токов на всех ветвях цепи. Сформулированы Густавом Кирхгофом в 1845 году.

Формулировка

Для формулировки законов Кирхгофа, в электрической цепи выделяются узлы — точки соединения трёх и более проводников и контуры — замкнутые пути из проводников. При этом каждый проводник может входить в несколько контуров.

В этом случае законы формулируются следующим образом.

Первый закон

Первый закон Кирхгофа (Закон токов Кирхгофа, ЗТК) гласит, что алгебраическая сумма токов в любом узле любой цепи равна нулю (значения вытекающих токов берутся с обратным знаком):

Иными словами, сколько тока втекает в узел, столько из него и вытекает. Данный закон следует из закона сохранения заряда. Если цепь содержит p узлов, то она описывается p − 1 уравнениями токов. Этот закон может применяться и для других физических явлений (к примеру, водяные трубы), где есть закон сохранения величины и поток этой величины.

Второй закон

Второй закон Кирхгофа (Закон напряжений Кирхгофа, ЗНК) гласит, что алгебраическая сумма падений напряжений по любому замкнутому контуру цепи равна алгебраической сумме ЭДС, действующих вдоль этого же контура. Если в контуре нет ЭДС, то суммарное падение напряжений равно нулю:

для постоянных напряжений
для переменных напряжений

Иными словами, при обходе цепи по контуру, потенциал, изменяясь, возвращается к исходному значению. Если цепь содержит ветвей, из которых содержат источники тока ветви в количестве , то она описывается уравнениями напряжений. Частным случаем второго правила для цепи, состоящей из одного контура, является закон Ома для этой цепи.

Законы Кирхгофа справедливы для линейных и нелинейных цепей при любом характере изменения во времени токов и напряжений.

Пример
m-mi-(p-1)~ На этом рисунке для каждого проводника обозначен протекающий по нему ток (буквой «I») и напряжение между соединяемыми им узлами (буквой «U»)

Например, для приведённой на рисунке цепи, в соответствии с первым законом выполняются следующие соотношения:

Обратите внимание, что для каждого узла должно быть выбрано положительное направление, например здесь, токи, втекающие в узел, считаются положительными, а вытекающие — отрицательными.

В соответствии со вторым законом, справедливы соотношения:

Особенности составления уравнений для расчёта токов

  • Законы Кирхгофа, записанные для узлов и контуров цепи, дают полную систему линейных уравнений, которая позволяет найти все токи и напряжения.
  • Перед тем, как составить уравнения, нужно произвольно выбрать:
    • положительные направления токов в ветвях и обозначить их на схеме;
    • положительные направления обхода контуров для составления уравнений по второму закону.
  • С целью единообразия рекомендуется для всех контуров положительные направления обхода выбирать одинаковыми (напр.: по часовой стрелке)
  • Если направление тока совпадает с направлением обхода контура (которое выбирается произвольно), перепад напряжения считается положительным, в противном случае — отрицательным.
  • При записи линейно независимых уравнений по второму закону, стремятся, чтобы в каждый новый контур, для которого составляют уравнение, входила хотя бы одна новая ветвь, не вошедшая в предыдущие контуры, для которых уже записаны уравнения по второму закону (достаточное, но не необходимое условие)

О значении для электротехники

Правила Кирхгофа имеют прикладной характер и позволяют наряду и в сочетании с другими приёмами и способами (метод эквивалентного генератора, метод контурных токов, метод узловых напряжений, принцип суперпозиции, способ составления потенциальной диаграммы) решать задачи электротехники. Правила Кирхгофа нашли широкое применение благодаря простой формулировке уравнений и возможности их решения стандартными способами линейной алгебры (методом Крамера, методом Гаусса и др.).

Существует мнение, согласно которому «Законы Кирхгофа» следует именовать «Правилами Кирхгофа», ибо они не отражают фундаментальных сущностей природы (и не являются обобщением большого количества опытных данных), а могут быть выведены из других положений и предположений.[источник не указан 912 дней]

Закон излучения

Закон излучения Кирхгофа — отношение излучательной способности любого тела к его поглощательной способности одинаково для всех тел при данной температуре для данной частоты для равновесного излучения и не зависит от их формы, химического состава и проч.

Примечания

Литература

  • Матвеев А. Н. Электричество и магнетизм — Учебное пособие. — М.: Высшая школа, 1983. — 463 с.
  • Калашников С. Г. Электричество — Учебное пособие. — М.: Физматлит, 2003. — 625 с.
  • Бессонов Л. А. Теоретические основы электротехники. Электрические цепи — 11-е издание. — М.: Гардарики, 2007.

Второй закон Кирхгофа — Основы электроники

Второй закон Кирхгофа или закон напряжений Кирхгофа формулируется так: полная ЭДС, действующая в замкнутом контуре, равна сумме падений напряжения на всех резисторах в этом контуре.

Рассмотрим схему на рисунке. 1, состоящую из одного контура.

Здесь полная ЭДС Е1 + Е2, действующая внутри контура, равна сумме падений напряжения на резисторах R1 и R2:

E1 + E2 = UR1 + UR2

Если изменить полярность Е2 на противоположную (рис. 2), то она будет иметь то же направление (против часовой стрелки), что и UR1 и UR2

E1— Е2 = UR1 + UR2 или E1 = Е2 + UR1 + UR2

Рассмотрим схему, имеющую несколько контуров (рис. 3).

Для кон­тура ABEF можно записать

E1= UR1 + UR2,

а для контура ACDF

E12 = UR1 + UR3

Обходя контур BCDE, видим, что ЭДС Е2 имеет то же направление (про­тив часовой стрелки), что и UR3:

Е2 + UR3 = UR2

В цепи с одним контуром второй закон Кирхгофа является частным случаем закона Ома.
