Информационный кабель LAN (витая пара) UTP, FTP, SFTP, SSTP

Информационный кабель связи (телефонный, витая пара UTP, FTP).

Кабели связи служат для передачи информации (чаще всего — программ звукового и телевизионного вещания). Токопроводящая жила кабелей связи производится из мягкой медной проволоки и имеют в своей конструкции жилу из одной стальной оцинкованной или трех стальных проволок.

Чтобы разделить токопроводящие жилы кабелей связи, в качестве изолирующего слоя в кабелях связи используется полиэтилен, так как он имеет низкие диэлектрические потери.

Витая пара — это вид кабеля связи, который представляет собой одну или несколько пар проводников, изолированных и скрученных между собой, заключенных в пластиковую оболочку.

Проводники закручиваются между собой, чтобы максимизировать связь между проводниками одной пары и уменьшить электромагнитные помехи от внешних источников.

В нашем интернет-магазине shop220.

ru вы найдёте широкий ассортимент различных кабелей связи (телефонных и витых пар) от ведущих российских и европейских производителей.

По типу защиты от электромагнитных помех кабели делятся на несколько категорий:

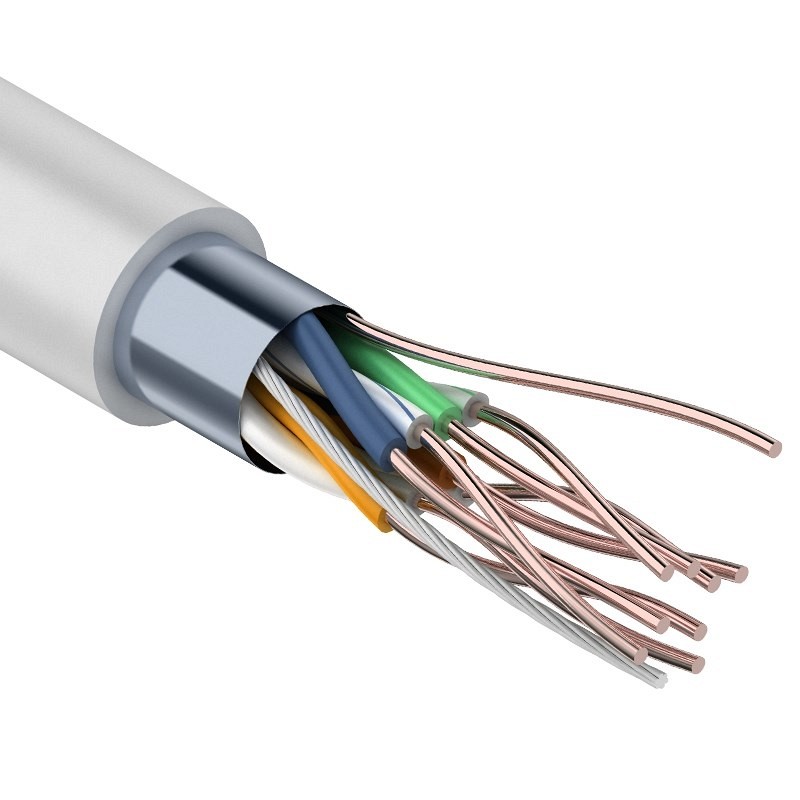

— фольгированная витая пара (FTP — Foiled twisted pair) или S/STP (Screened Shielded Twisted Pair) – в конструкции этих кабелей предусмотрен общий экран из фольги

— фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) – каждая пара находится в фольгированной оплетке, а общий экран этих кабелей выполнен из медной оплетки

— неэкранированная витая пара (UTP — Unshielded twisted pair) – вокруг отдельной пары в этих кабелях не предусмотрен защитный экран

— незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) – в кабелях этого типа для защиты предусмотрен двойной внешний экран из медной оплетки и фольги, а витая пара находится без какой-либо защиты

— защищенная витая пара (STP — Shielded twisted pair) – вокруг каждой отдельной пары этого вида кабелей используются защитные экраны, а также один общий для всех – в виде сетки

Экранированные витые пары наиболее защищены от электормагнитых помех.

Для созданий сетей в быту, например, дома подойдёт самый простая неэкранированная витая пара (UTP). Но в промышленных сетях использование такого кабеля недопустимо. Зачастую промышленные сети прокладывают недалеко от всевозможных электроустановок, которые создают помехи, вот  в этом случае, для создания сетей используются экранированные кабели.

Кабель Витая пара (LAN) UTP 1 пара

Спецкабель LAN U/UTP 1x2x0.52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 1х2х0.52) Кабель симметричный, одиночной прокладки, для локальных компьютерных сетей, пожаробезопасный LAN U/UTP 1x2x0.52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 1х2х0.52) Спецкабель Артикул: М0000008560

Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

• Москва Много
• Самовывоз Сегодня

В закладки Сравнить

REXANT 01-0002 Кабель информационный UTP 1PR 24AWG CAT5e REXANT 01-0002 (305 м) Артикул: ЛМ000008077

Кабель UTP 1х2х0. 5 305 м kat.5е Rexant. Термин «витая пара» употребляется для обозначения вида кабельного провода. Также…

• Москва В наличии
• Самовывоз Сегодня

В закладки Сравнить

Паритет ParLan U/UTP Cat 5e 1×2х0.52 ZH нг(А)-HF (500 м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки ParLan U/UTP Cat 5e 1x2x0.52 ZH нг(А)-HF Паритет (500 м) Артикул: М0000021649

Назначение: кабель парной скрутки для структурированных кабельных систем.

Предназначен для передачи сигналов с частотой…

• Москва В наличии
• Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN U/UTP 1x2x0.52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 2x2x0.52) (305 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN U/UTP 2x2x0.52 Cat 5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 1x2x0.52) Спецкабель (305 м) Артикул: М0000070113

Конструкция: Пары с однопроволочными медными жилами диаметром 0,52 мм для категории 5е и 0,57 мм для категории 6, с. ..

• Москва В наличии
• Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN U/UTP 1x2x0.52 Cat.5e PE (СПЕЦЛАН U/UTP Cat 5e PE 1x2x0.52) Кабель симметричный, для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 1x2x0.52 Cat.5e PE (СПЕЦЛАН U/UTP Cat 5e PE 1x2x0.52) Спецкабель Артикул: М0000052670

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для одиночной стационарной. ..

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 1x2x0.52 Cat.5e PVC (СПЕЦЛАН U/UTP Cat 5e PVC 1x2x0.52) Кабель симметричный для локальных компьютерных сетей одиночной прокладки LAN U/UTP 1x2x0.52 Cat.5e PVC (СПЕЦЛАН U/UTP Cat 5e PVC 1x2x0.52) Спецкабель Артикул: М0000052673

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для одиночной стационарной…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 1x2x0. 52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 1x2x0.52) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN U/UTP 1x2x0.52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 1x2x0.52) Спецкабель Артикул: М0000052676

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для групповой стационарной…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 1x2x0.52 Cat.5e ZH нг(А)-HF (СПЕЦЛАН U/UTP Cat 5e ZH нг(А)-HF 1x2x0.52) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN U/UTP 1x2x0. 52 Cat.5e ZH нг(А)-HF (СПЕЦЛАН U/UTP Cat 5e ZH нг(А)-HF 1x2x0.52) Спецкабель Артикул: М0000052679

Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

TWT TWT-5EUTP1-GY (305 м) Кабель UTP, 1 пара, Кат. 5e, серый 5EUTP1-GY TWT (305 м) Артикул: М0000120043

Описание: Однопарные кабели — экономичное решение для прокладки телефонной проводки, систем пожарной и охранной сигнализации…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

TWT TWT-5EUTP1PT-GY (305 м) Кабель UTP патч-кордовый, 1 пара, Кат. 5e, серый 5EUTP1PT-GY TWT (305 м) Артикул: М0000120044

Описание: Однопарные кабели служат для изготовления информационных соединительных шнуров (патч-кордов) в телефонии,…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Паритет ParLan U/UTP Cat 5e 1×2х0.52 PVC (500 м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки ParLan U/UTP Cat 5e 1x2x0.52 PVC Паритет (500 м) Артикул: ЛМ000006952

Назначение: кабель UTP парной скрутки для структурированных кабельных систем. Предназначен для передачи сигналов с частотой…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

NIKOMAX NKL 1125-OR (500 м) Кросс-пара для внутренней прокладки LAN UTP 1x2x0. 5 внутренняя (NKL 1125-OR) NIKOMAX (500 м) Артикул: М0000029919

Назначение: Кроссировочный провод NKL 1125-OR предназначен для коммутации кроссовых панелей и представляет собой 1 пару…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Спецкабель КВПнг(А)-HF-5е 1x2x0.52 Кабель симметричный, групповой прокладки, с пониженным дымо- и газовыделением, для локальных компьютерных сетей, LAN UTP 1x2x0.52 кат.5е нг(А)-HF (КВПнг(А)-HF-5е 1x2x0.52) Спецкабель Артикул: М0000026827

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных. ..

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Hyperline UTP1-C5-S24-CRS-IN-NJ-500 (500 м) Кабель кроссировочная витая пара, неэкранированная Hyperline UTP1-C5-S24-CRS-IN-NJ-500 (500 м) Артикул: М0000112088

Кроссировочная витая пара, неэкранированная UTP, категория 5, 1 пара (24 AWG), одножильный (solid), без общей внешней…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Cabeus UTP-1P-Cat.5e-SOLID (500 м) Кабель витая пара (UTP), категория 5e, 1 пара (24 AWG), одножильный (solid), серый UTP-1P-Cat. 5e-SOLID Cabeus (500 м) Артикул: М0000101623

Описание: • Неэкранированный медный кабель, 1 пара, категория 5e, solid • Кабель подходит для горизонтальной прокладки…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Cabeus UTP-1P-Cat.5e-PATCH (500 м) Кабель витая пара (UTP), категория 5e, 1 пара (24 AWG), многожильный (patсh), серый UTP-1P-Cat.5e-PATCH Cabeus (500 м) Артикул: М0000101622

Описание: • Неэкранированный медный кабель, 1 пара, категория 5e, многожильный (patch) • Кабель подходит для горизонтальной…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 1x2x0. 52 кат.5e нг(С)-LSLTx (200 м) Кабель симметричный для локальных компьютерных сетей, групповой прокладки, низкотоксичный LAN UTP 1x2x0.52 кат.5e нг(С)-LSLTx (КВПнг(С)-LSLTx-5е 1x2x0.52) Спецкабель (200 м) Артикул: М0000026828

Назначение Низкотоксичные кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 1x2x0.52 КВП-5е (200 м) Кабель симметричный для локальных компьютерных сетей одиночной прокладки LAN UTP 1x2x0.52 КВП-5е (КВП-5е 1x2x0.52) Спецкабель (500 м) Артикул: М0000026822

Назначение Кабели симметричные парной скрутки предназначены для одиночной стационарной прокладки в структурированных. ..

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

Как проверить и отремонтировать кабель utp витая пара

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
— полный обрыв одного или нескольких проводов − встречается часто;
— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет

Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Схема подключения компьютера к сети

utp кабелем витая пара

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала

в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение. Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая, контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Проверка utp кабеля витая пара без приборов

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.

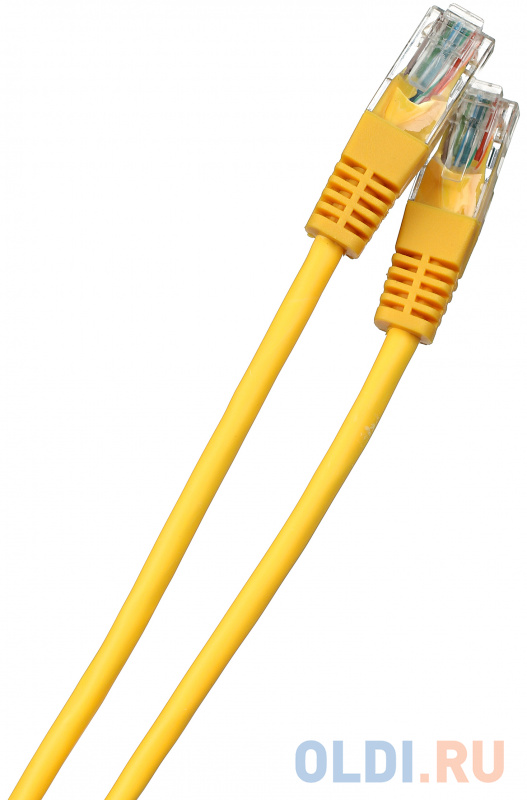

Что такое кабель UTP?

В нашей повседневной жизни значение Интернета постоянно растет; все больше и больше людей начинают не только выполнять свои задачи, но также общаться и воссоздавать себя во всемирной паутине. Просто посмотрите вокруг дома, просто чтобы увидеть, сколько устройств используется с помощью Интернета — возможно, больше, чем просто ваш компьютер. Многие люди используют Интернет для множества других устройств, таких как принтер, медиа-бокс, телевизор и, возможно, даже NAS.

Для всех этих устройств Интернет нужен. Чтобы иметь стабильную (домашнюю) сеть, рекомендуется подключать устройства с помощью кабеля UTP. Это сетевой кабель, предназначенный для передачи данных и телефонии. Таким образом, вся его задача — соединение устройств друг с другом и / или с Интернетом.

Что означает UTP?

UTP — неэкранированная витая пара. В оболочке кабеля UTP вы найдете восемь отдельных проводов. Все провода скручены по четыре пары.На конце этих кабелей можно разместить разъем. Эти разъемы также известны как вилки RJ45.

Какова функция проводов UTP?

Провода предназначены для передачи сигнала. Во избежание неполадок их скручивают попарно. Есть восемь разных проводов, скрученных в четыре разные пары.

Какие категории известны?

Существует огромное количество кабелей UTP. Одно из наиболее важных отличий — это большой выбор категорий.Начиная с Cat5 (категория 5), мы уже можем использовать Cat8. И это еще не все, поскольку в этих категориях есть другие типы кабелей UTP. Например, у нас есть не только Cat5, но и Cat5e! Разница между этими категориями заключается в разной полосе пропускания, с которой могут работать кабели. Например, кабель UTP Cat8 обеспечивает самую высокую передачу данных. Ниже вы можете найти обзор различных кабелей и соответствующих скоростей:

• UTP Cat5, имеет скорость передачи 100 Мбит / с и полосу пропускания 100 МГц
• UTP Cat5e, имеет скорость передачи 1.000 Мбит / с и пропускная способность 100 МГц
• UTP Cat6, имеет скорость передачи 1 000 Мбит / с и пропускную способность 250 МГц
• UTP Cat6a, имеет скорость передачи 10 000 Мбит / с и пропускную способность 500 МГц
• UTP Cat7 , имеет скорость передачи 10. 000 Мбит / с и пропускную способность 1.000 МГц
• UTP Cat7a, имеет скорость передачи 10.000 Мбит / с и пропускную способность 1200 МГц.
• UTP Cat8 имеет скорость передачи 10.000 Мбит / с и полоса пропускания 2.000Mhz

Как видите, чем выше категория, тем выше скорость кабеля.Однако высокая категория не всегда лучше. Например, вы должны иметь в виду, что не все ваше сетевое оборудование может обрабатывать такой объем данных. Если маршрутизатор может обрабатывать только 100 Мбит / с и он подключен к кабелю UTP Cat7, максимальная скорость все равно будет 100 Мбит / с.

Экранирование кабелей UTP

Технически кабели UTP не имеют защиты проводов. Буква U означает «неэкранированный», вдобавок ко всему. Однако, поскольку термин «кабель UTP» является просто синонимом «сетевого кабеля», технически это одно и то же. Чтобы избежать ненужной путаницы, все сетевые кабели, снабженные защитой, или так называемыми «экранами», имеют разные сокращения. Чтобы прояснить это, ниже приводится обзор:

Старое название	Новое название	Экран кабеля	Экран провода
UTP	U / UTP	нет	нет
STP	U / FTP	нет	фольга
FTP	F / UTP	фольга	нет
S-STP	S / FTP	оплетка	фольга
S-FTP	SF / UTP	фольга, оплетка	нет

Толщина внутренних кабелей кабеля UTP указывается в AWG.AWG означает «американский калибр проволоки». С кабелями UTP вы часто видите, что это значение составляет 23AWG или 24AWG. Правило, применимое к AWG, следующее: чем меньше число, тем толще кабель. Это можно объяснить способом изготовления кабеля. Это соответствует тому, как часто кабель протягивается через форму. Чем чаще это происходит, тем тоньше будет кабель.

Узнайте больше о нескольких категориях кабелей UTP и о том, какой из них мы рекомендуем, в зависимости от ситуации:

экранированный vs.Описание неэкранированного кабеля Ethernet

При установке или обновлении сетевой инфраструктуры следует учитывать различные типы сетевых соединительных кабелей. Среди возможных вариантов — установка кабелей с экранированной витой парой (STP) или неэкранированной витой пары (UTP). Кабельная система витой пары состоит из двух проводов одной цепи, скрученных вместе, чтобы уменьшить электромагнитные помехи (EMI) или «шум».

Ключевым фактором в этом решении является анализ того, насколько распространены электромагнитные помехи (EMI) в среде установки.Электромагнитные помехи обычно вызываются расположенными поблизости двигателями, генераторами, кондиционерами и даже офисными предметами, такими как люминесцентные лампы и принтеры. EMI может вызвать перекрестные помехи ** между цепями, что приведет к ухудшению качества данных, увеличению количества ошибок и снижению скорости передачи.

** Перекрестные помехи — это непреднамеренная передача сигнала от одного кабеля к другому.

STP и UTP Ethernet-кабель

В то время как даже кабели UTP (UTP: неэкранированная витая пара) снижают уровень электромагнитных помех, кабели STP (экранированная витая пара) более эффективно блокируют помехи.Экранированные кабели Cat5 и Cat6 дополнены тонкой фольгой, которая служит для защиты от электромагнитных помех. Кабели STP идеально подходят для высокоскоростных сетей, таких как центры обработки данных, где используются сети 10GBase-T, поскольку 10G Ethernet значительно более чувствителен к электромагнитным помехам. Правильно проложенные высококачественные экранированные кабели автоматически подавляют электромагнитные помехи и перекрестные помехи, помогая обеспечить целостность данных и высокую скорость работы.

Высококачественный экранированный кабель Ethernet с заземляющим проводом для предотвращения воздействия электромагнитных помех.Однако кабель будет заземлен только в том случае, если разъемы и соединители, используемые при установке, также экранированы. Поэтому важно использовать экранированные гнезда и соединители на всей установке STP, чтобы сохранить преимущества кабельной разводки STP.

Экранированный и неэкранированный кабель

Экранированный кабель дороже, чем неэкранированный кабель Ethernet, и его сложнее установить; он жестче, что делает его менее гибким. Кабель также имеет больший диаметр и занимает больше места в кабелепроводе.С другой стороны, UTP обеспечивает более быструю передачу при отсутствии EMI. Его дешевле купить, проще установить и он уже много лет является стандартом, поэтому он уже используется в большинстве существующих установок.

Независимо от того, выберете ли вы UTP или STP, убедитесь, что используете качественные кабели. Чем лучше качество используемых кабелей, тем больше лет службы вы получите от установки, что сократит длительную замену и затраты на рабочую силу.

Экранированный кабель Cat8

Cat8 — это последний стандарт категории кабелей, определенный IEEE.Он отличается самой высокой скоростью передачи данных среди всех медных кабелей благодаря использованию экранирования, практически исключающего электромагнитные помехи (EMI), что приводит к меньшему количеству ошибок. В кабеле Cat8 каждая витая пара обернута фольгой, затем четыре витые пары также обернуты экранированной оплеткой.

Ознакомьтесь с высококачественными экранированными и неэкранированными кабелями Ethernet

Экранированные (STP) кабели Ethernet

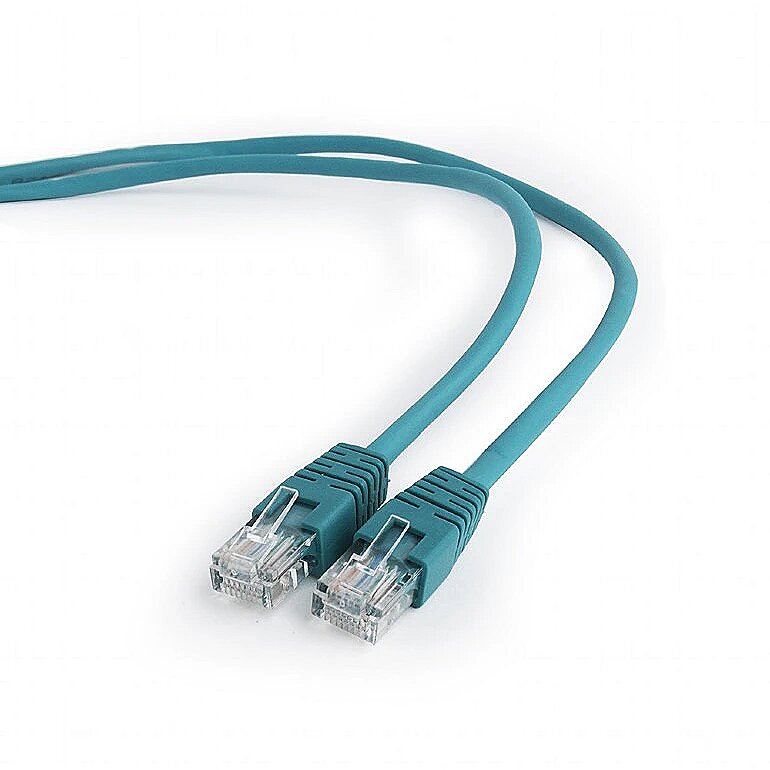

Неэкранированные (UTP) кабели Ethernet

Таблица продуктов кабеля Ethernet

Cable Finder — найдите любой кабель за два простых шага

Дополнительная литература

Кабель Ethernet

Cat8 обеспечивает более высокую скорость и лучшую производительность

Сетевые соединительные кабели Cat8: быстрая передача данных и поддержка большой пропускной способности Сети 40 Гбит / с

Кабели Ethernet Cat6 и Cat6a — все, что вам нужно знать

Какой кабель Ethernet следует использовать — Cat5e, Cat6 или Cat6a?

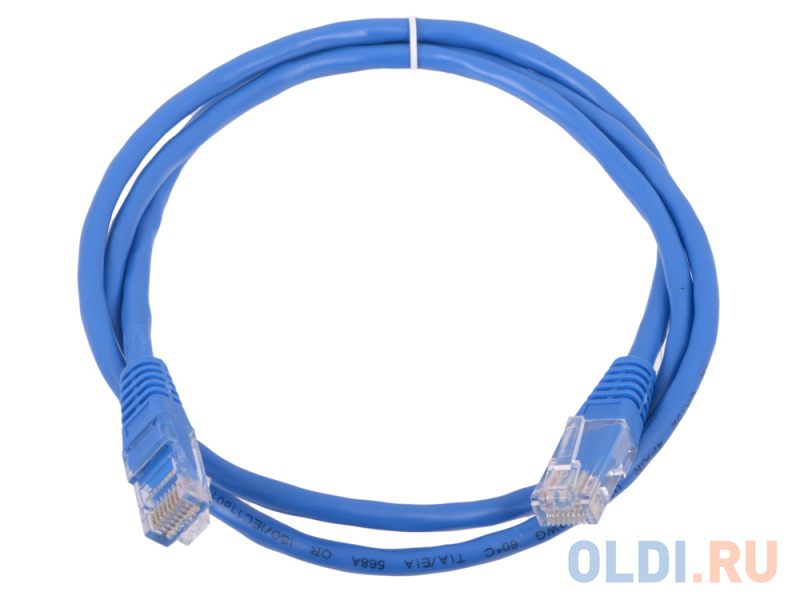

Неэкранированный сетевой соединительный кабель Ethernet Cat6 (UTP), ПВХ, синий

Неэкранированный сетевой соединительный кабель Ethernet Cat6 (UTP) (26AWG, 1000Base-T, PVC, синий) идеальное решение для подключения сетевых компонентов LAN, подходящее для всех устройств с разъемами RJ45, таких как ПК, компьютерные кабельные серверы, коммутаторы, ADSL, принтеры, маршрутизаторы, сетевые медиаплееры, концентраторы, телевизор с сетевым интерфейсом, модемы, ноутбук, телевизор, Адаптер кабеля USB LAN, PS4, Xbox One, Xbox 360, игры, NAS, гнездо для трапецеидального искажения, переключатели, сетевые медиаплееры, NAS, телефоны VoIP, устройства PoE, встроенный соединитель и многое другое.

Кабель Cat6 Ethernet также называется кабелем Cat6, сетевым кабелем Cat6, соединительным кабелем Cat6, кабелем LAN для передачи данных Cat 6 или кабелем LAN Интернета Cat 6.

Производительность кабеля Ethernet Cat6 по цене Cat5e, но с лучшей полосой пропускания (до 250 МГц), он обратно совместим с 10BASE-T, 100BASE-TX (Fast Ethernet), 1000BASE-T (Gigabit Ethernet), 10GBASE-T ( 10-Gigabit Ethernet) сети. Эта конструкция, состоящая из высококачественного сетевого кабеля Cat6 и разъемов Snagless RJ-45, сводит к минимуму уровни перекрестных помех на ближнем конце (NEXT).Линия кабелей Cat6 от компании Optcore, доступных в различных длинах и цветах, дает вам гибкость в создании кабеля Cat6 индивидуальной длины по своему усмотрению.

Характеристики

• Кабель протестирован на соответствие отраслевому стандарту Cat6 с частотой 250 МГц
• Сетевой соединительный кабель Cat6 Ethernet для проводных домашних и офисных сетей
• Позолоченные контакты 50 мкм и проводники из чистой меди обеспечивают превосходную проводимость. из-за заеданий во время установки
• С гибкими защитными оболочками из ПВХ, многожильный 26AWG

Спецификация

Тип кабеля	Патч-корд SFTP Cat6	Номер детали Optcore	CAB-C6-UTP-PVCBL
Тип экранирования	Неэкранированный (U / UTP)	Оболочка кабеля	PVC
Материал проводника	Многожильный неизолированный медный	Тип проводника	Многожильный		Длина кабеля	0.5 ~ 100 м (1,6 ~ 328 футов)	Цвет	Синий
Разъем	RJ-45, вилка	Калибр провода	26AWG
Стандартный	ANSI /TIA-568.2-D и ISO / IEC 11801	Окружающая среда	Эксплуатация: от 0 ° C до 70 ° C Хранение: от -40 ° C до 85 ° C

Информация для заказа

CAB-C6-UTP-PVCBL-xM	Custom xM (макс. 100 м) неэкранированный сетевой кабель Ethernet Cat6 без зазоров (UTP), 1000BASE-T 250 МГц, синий
CAB-C6-UTP- ПВХБЛ-0.5M	1,6 фута (0,5 м) Cat6 Snagless Unshielded (UTP) PVC Ethernet Cable, 1000BASE-T 250MHz, Blue
CAB-C6-UTP-PVCBL-1M	3ft (1m) Cat6 Snagless Unshielded (UTP) ) Сетевой кабель Ethernet с ПВХ-изоляцией, 1000BASE-T, 250 МГц, синий
CAB-C6-UTP-PVCBL-2M	, 6 футов (2 м), неэкранированный (UTP), неэкранированный кабель Ethernet с ПВХ-покрытием, 1000BASE-T, 250 МГц, синий
CAB-C6-UTP-PVCBL-3M	10 футов (3 м) Cat6 Snagless Unshielded (UTP) PVC Сетевой кабель Ethernet, 1000BASE-T 250 МГц, синий
CAB-C6-UTP-PVCBL-5M	16 футов (5 м) Сетевой кабель Ethernet без зазоров Cat6 (UTP), 1000BASE-T, 250 МГц, синий
CAB-C6-UTP-PVCBL-10M	33 фута (10 м) Сетевой кабель Ethernet без зазоров Cat6 (UTP), 1000BASE-T, 250 МГц, синий
CAB-C6-UTP-PVCBL-15M	49 футов (15 м) Cat6 Snagless Unshielded (UTP) PVC Ethernet Network Cable , 1000BASE-T 250 МГц, синий
CAB-C6-UTP-PVCBL-20M	Неэкранированный, неэкранированный, 66 футов (20 м), неэкранированный (UTP) ПВХ Ethernet-кабель Cat6, 1000BASE-T 250 МГц, синий

Скачать

Лист данных

Примечание : Технические характеристики и наличие продукта могут быть изменены без предварительного уведомления. Optcore не несет ответственности за неточности, содержащиеся в данном документе.

Поиск и устранение неисправностей в сети и ресурсный сайт для школьного ИТ-персонала

Сеть Кабели

Кабель — это средство передачи информации от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети.Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

Этот раздел будет разделен на 2 основные категории. В этих разделах будет обсуждаться каждый тип кабеля.

• UTP (неэкранированная витая пара) и STP (экранированная витая пара)


• Волоконно-оптические кабели

UTP (неэкранированная витая пара) и STP (экранированная витая пара)

Кабели на основе витой пары бывают двух типов: экранированные и неэкранированные. Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей. Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств. Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями. Кабельная разводка STP включает металлический экран над каждой отдельной парой медных проводов. Этот тип экрана защищает кабель от внешних EMI (электромагнитных помех).

Волоконно-оптические кабели

Оптоволоконный кабель состоит из центральной стеклянной сердцевины, окруженной несколькими слоями защитных материалов.Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех. Это делает его идеальным для определенных сред, содержащих большое количество электрических помех.

Волоконно-оптические кабели могут передавать сигналы на гораздо большие расстояния, чем коаксиальные и витые пары. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон. Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка сделана из тефлона или ПВХ.

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях.Кредит Dell Business: Предлагается бизнес-клиентам WebBank, членом FDIC, который определяет квалификацию и условия кредита. Налоги, стоимость доставки и другие сборы являются дополнительными и могут варьироваться. Минимальные ежемесячные платежи превышают 15 долларов США или 3% от нового баланса, указанного в ежемесячной выписке по счетам. Dell и логотип Dell являются товарными знаками Dell Inc.

* Вознаграждения начисляются на вашу учетную запись Dell Rewards Account (доступную через вашу учетную запись Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа; Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом).Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Посетите Dell.com My Account, чтобы узнать о наиболее актуальном балансе вознаграждений. Бонусные вознаграждения за отдельные покупки, указанные на сайте dell.com/businessrewards или по телефону 800-456-3355. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода. Покупки в аутлетах не дают права на вознаграждение. Вознаграждения не могут быть получены или применены для ПК в качестве предметов Сервиса. Ускоренная доставка недоступна для некоторых мониторов, аккумуляторов и адаптеров и доступна в континентальной части США (кроме Аляски).Только С. Существуют и другие исключения. Недействительно для торговых посредников и / или онлайн-аукционов. Дополнительную информацию о программе Dell Rewards можно найти на сайте Dell.com/businessrewardsfaq .

* Возврат: 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время. Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.

* Предложения могут быть изменены, не суммируются с другими предложениями.Лимит 5 единиц на заказ. Применяются налоги, сборы за доставку и другие сборы. Предложение о бесплатной доставке действует только в континентальной части США (за исключением адресов Аляски и почтовых ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.

Celeron, Intel, логотип Intel, Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками Корпорация Intel или ее дочерние компании.

© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США и других странах.

Интернет-кабель против кабеля локальной сети

В сетевом мире два часто используемых термина — это Интернет-кабель и LAN-кабель. Это кабели, используемые для подключения сетевых устройств, таких как компьютеры, сетевые коммутаторы или маршрутизаторы для передачи данных.Эти кабели, по сути, являются носителем или средой, через которую проходят потоки данных. Так это одно и то же? Здесь основное внимание уделяется кабелю Интернета и кабелю локальной сети, чтобы объяснить два типа и некоторые часто задаваемые вопросы.

Интернет-кабель против кабеля локальной сети: что это такое?

Интернет — это всемирная совокупность сетей, объединяющая миллионы предприятий, государственных учреждений, образовательных учреждений и отдельных лиц. Интернет-сервисы, такие как совместное использование файлов, доступ в Интернет и другие, доставляются конечным пользователям через различные типы носителей, которые обычно включают сетевые коммутаторы, маршрутизаторы, оптоволоконные каналы, технологии медных кабелей и т. Д.Таким образом, Интернет-кабели можно рассматривать как физические кабели, используемые в Интернете. Наиболее распространенными типами являются оптоволоконные кабели, коаксиальные кабели, медные кабели и т. Д. Волоконно-оптический кабель содержит одно или несколько оптических волокон внутри изолированного корпуса и обеспечивает передачу сигнала через свет. Он разработан для высокопроизводительных сетей передачи данных и телекоммуникаций на большие расстояния, поскольку обеспечивает более высокую пропускную способность и может передавать данные на большие расстояния. На основе различных разъемов оптоволоконные кабели делятся на стандартные оптоволоконные соединительные кабели с такими разъемами, как LC или SC, и оптоволоконные кабели MTP.Обычные оптоволоконные кабели широко используются для большинства передач 10G, а кабели MTP предназначены для передач 40 / 100G в центрах обработки данных. Кроме того, волоконно-оптические кабели также используются на открытом воздухе. Эти наружные оптоволоконные кабели, такие как армированные патч-корды или оптоволоконные кабели военного назначения, могут использоваться в суровых условиях, например, при прокладке подземных кабелей на открытом воздухе. Коаксиальный кабель — это один из видов электрического кабеля. Он имеет центральный провод и внешний проводник с изоляционной прокладкой между ними. Он в основном используется в таких приложениях, как магистральные телефонные линии, высокоскоростные компьютерные шины данных, передача сигналов кабельного телевидения и т. Д., Поскольку он может хорошо работать на высоких частотах и ​​обеспечивать превосходный контроль электромагнитных помех.Обратите внимание, что медный кабель также называется кабелем LAN, который также является разновидностью Интернет-кабеля. Его подробная информация будет представлена ​​ниже.

LAN (Local Area Network) — это сеть, которая работает на небольшом расстоянии, обычно в пределах одного здания или университетского городка. ЛВС может быть небольшой, объединяя всего три компьютера, но также может соединять сотни компьютеров, используемых тысячами людей. Кабель LAN относится к кабелям для передачи данных в компьютерных сетях. Есть два основных типа сетевого кабеля. Один из них — это стандартный прямой кабель, обычно известный как патч-кабель Ethernet, который используется для подключения компьютеров к маршрутизаторам или коммутаторам. Обратите внимание, что обычный кабель Ethernet поставляется в виде патч-корда STP и UTP различных марок, как показано в следующей таблице. Кабель STP имеет внешний слой или «экран» из проводящего материала вокруг внутренних проводников, который предназначен для уменьшения воздействия электромагнитных помех. Он широко используется в средах, где высока вероятность электронных помех, например в аэропортах или на заводах.Кабель UTP не имеет экрана для уменьшения помех. Он основан на эффекте отмены, вызванном скручиванием пар проводов, чтобы справиться с электромагнитными помехами. Он работает не так хорошо, как STP в снижении электромагнитных помех. Он часто используется для домашних и офисных соединений Ethernet. Другой тип — это перекрестный кабель, который используется для прямого соединения двух компьютеров без маршрутизаторов, коммутаторов или концентраторов. Что касается прямого и перекрестного кабеля, они используют разные стандарты разводки в разъемах на обоих концах. Два разъема прямого типа используют одни и те же стандарты подключения: T568A или T568B.В то время как разъемы кроссовера используют разные стандарты, один разъем использует T568A, а другой — T568B.

Категория	Скорость	Пропускная способность
Cat5e	1000 Мбит / с	100 МГц
Cat6	1000 Мбит / с	250 МГц
Cat6a	10 Гбит / с	500 МГц
Cat7	10 Гбит / с	600 МГц
Cat8	25/40 Гбит / с	2000 МГц

Интернет-кабель или кабель локальной сети: часто задаваемые вопросы

1, Интернет-кабель и кабель LAN, это одно и то же?

Кабель LAN

относится к кабелю Интернет. Кабель LAN может доставлять данные или информацию из Интернета конечным пользователям через физические соединительные кабели RJ45, действуя как Интернет-кабель. В то время как Интернет-кабель содержит более широкий спектр кабелей, таких как оптоволоконные кабели, телефонные провода, кабели HDMI. Фактически, любые кабели, по которым передается Интернет-информация, можно рассматривать как Интернет-кабель.
2, что делает Интернет и кабель LAN?

Для интернет-кабеля, такого как оптоволоконные кабели, они разработаны с более высокой пропускной способностью, которая широко используется в центрах обработки данных, которым требуется более высокая скорость передачи по мере их расширения.Кроме того, волоконно-оптические кабели можно использовать в местах, где присутствуют сильные электромагнитные помехи, например, на заводе, поскольку они не проводят электричество.
С другой стороны, кабели LAN Ethernet могут применяться для передачи голоса, внутренних сетей и приложений POE, поскольку они могут одновременно подавать питание и передавать данные. Перекрестный кабель LAN обычно применяется для объединения в сеть двух одинаковых устройств напрямую без использования концентраторов или маршрутизаторов, например, для соединения двух компьютеров для обмена файлами.
3, Могу ли я использовать кабель LAN в качестве кабеля Ethernet?

Да. Это то же самое в медных сетях, поскольку оба типа используют разъемы RJ45, поэтому они будут взаимозаменяемыми.

Заключение

Что касается кабеля для подключения к Интернету и кабеля для локальной сети, оба типа могут передавать сигналы и подключать сетевое оборудование, например коммутаторы. Кабель LAN — это тип Интернет-кабеля, а Интернет-кабель содержит широкий спектр типов кабелей, таких как оптоволоконные кабели, телефонные провода или коаксиальные кабели.Компания FS предлагает большинство типов интернет-кабелей, включая патч-кабели Cat5e / Cat6 / Cat7 / Cat8, оптоволоконные коммутационные кабели и т. Д. Все продукты превосходного качества по выгодным ценам, круглосуточная техническая поддержка и доставка в тот же день. так же доступно.

Что следует использовать? Волоконно-оптические компоненты

Кабели Ethernet

подразделяются на последовательно пронумерованные категории (например, Cat6, Cat7) в соответствии с различными спецификациями. И эти категории позволяют нам легко узнать, какой тип кабеля нам нужен для конкретной скорости передачи: кабель Ethernet Cat5e поддерживает скорость до 1000 Мбит / с, а кабель Ethernet последней категории Cat8 может иметь скорость до 25/40 Гбит / с.Но как выбрать экранированный или неэкранированный кабель Ethernet? Чтобы выяснить это, убедитесь, что вы знаете основную информацию и различия между двумя типами.

Экранированный и неэкранированный кабель Ethernet: основная информация

Экранированный кабель или экранированная витая пара (STP) имеет внешний слой или «экран» из проводящего материала вокруг внутренних проводников, который необходимо заземлить, чтобы устранить эффект электромагнитных помех (EMI). Токопроводящий экран может отражать или отводить внешние помехи, не влияя на сигналы внутреннего проводника. Таким образом, экранированные кабели Ethernet обычно используются для защиты сигналов от электромагнитных помех по всей длине кабеля, что приводит к более высокой скорости передачи и меньшему количеству ошибок данных.

Неэкранированный означает, что не используются дополнительные экраны, такие как сетки или алюминиевая фольга. Из-за этого неэкранированные кабели Ethernet, также называемые кабелями неэкранированной витой пары (UTP), легче и дешевле. Эти кабели Ethernet предназначены для устранения электромагнитных помех за счет скручивания пар внутри кабелей. По сравнению с экранированными кабелями неэкранированные кабели обеспечивают гораздо меньшую защиту.Характеристики этих кабелей часто ухудшаются при наличии электромагнитных помех.

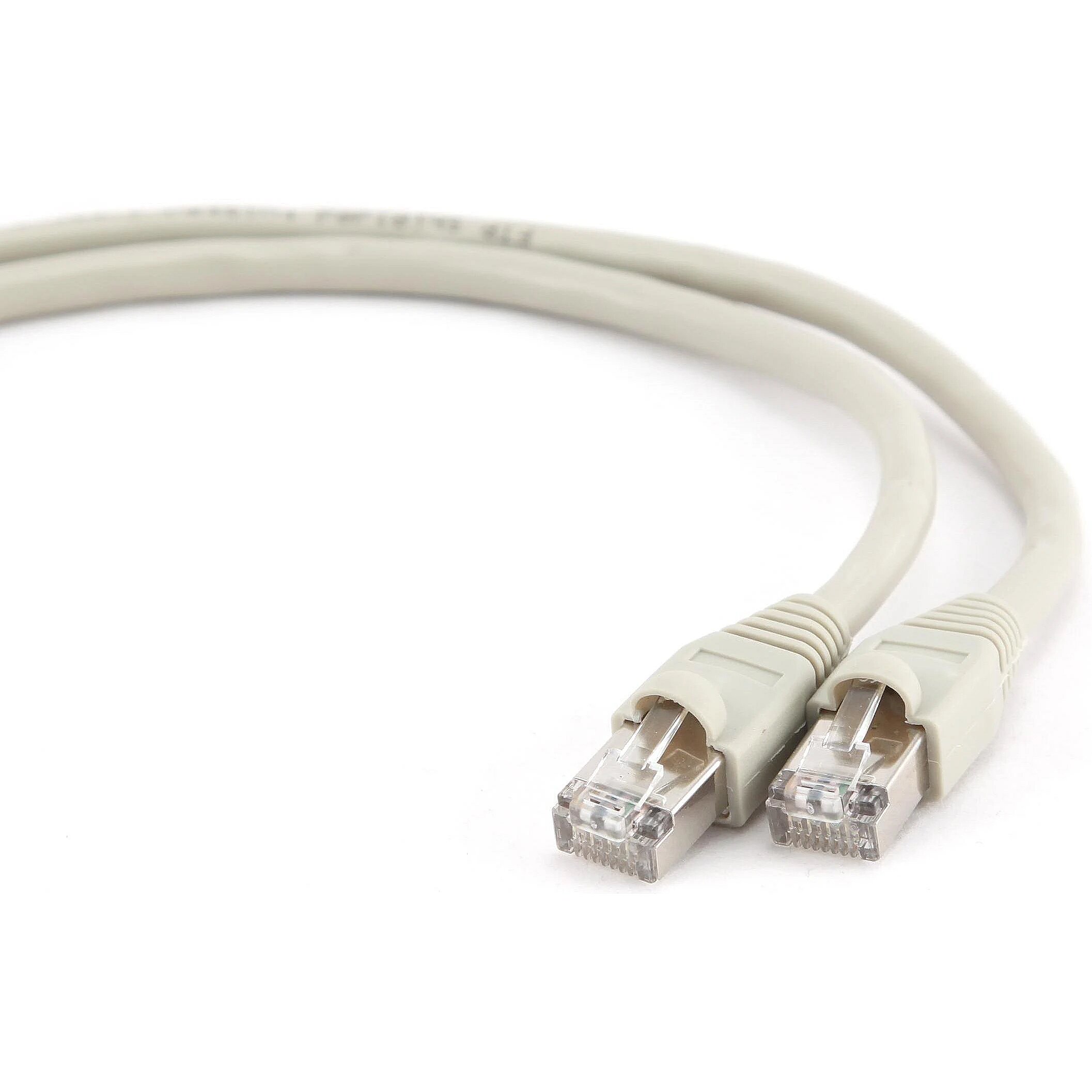

Это экранированный и неэкранированный кабель категории 6.

Экранированный и неэкранированный кабель Ethernet: разница

Различные приложения

Типичное различие между двумя типами заключается в применении. Из-за конструкции экранирующего материала кабели STP и UTP будут иметь разные характеристики. Например, экранированный и неэкранированный кабель Cat6 может иметь скорость до 10 Гбит / с.Однако в некоторых случаях, например, на радиостанциях или станциях аэропортов, кабель UTP Cat6 будет работать с меньшей скоростью, и может возникнуть больше ошибок передачи данных, когда они будут находиться рядом с машинами или другой электроникой, которые создают высокие электромагнитные помехи. Но с дополнительной экранированной защитой кабель Cat6 STP может обеспечить некоторую защиту от электромагнитных помех, работая лучше, чем кабель UTP. Таким образом, кабели STP — лучший выбор для сред, в которых высока вероятность электронных помех, в то время как UTP лучше всего подходят для офисных или домашних локальных сетей.

Различные способы заземления

Кроме того, из-за разной конструкции их методы заземления различаются. Кабели UTP не нуждаются в заземлении в такой степени, как кабели STP. Это уменьшит время и стоимость установки. Однако для STP требуется более надежный процесс заземления и соединения. И обратите внимание, что неправильно заземленный экран на самом деле может усилить перекрестные и электромагнитные помехи.

Что выбрать?

Что касается экранированного и неэкранированного кабеля Ethernet, лучший выбор во многом зависит от того, где вы планируете устанавливать кабели.Как упоминалось выше, кабели STP и UTP широко используются в различных областях из-за требований к помехам EMI. Аэропорты, медицинские центры и фабрики часто выигрывают от прокладки кабелей STP, потому что в этих местах необходимо обрабатывать множество машин, которые создают значительные помехи. С другой стороны, для домашнего и офисного использования целесообразно выбирать кабели UTP.

Кроме того, бюджет — еще один фактор, который может повлиять на окончательное решение. Считается, что STP стоит намного дороже, чем UTP, поскольку может обеспечить лучшую защиту от EMI.
