Содержание

Как рассчитать нагрузку на кабель?

Для чего необходимо проводить расчет нагрузки на кабель?

Один из основных параметров, определяющих стоимость кабеля – его сечение. Чем оно больше, тем выше его цена. Но если купить недорогой провод, сечение которого не соответствует нагрузкам в контуре, повышается плотность тока. Из-за этого увеличивается сопротивление и выделение тепловой энергии при прохождении электричества. Потери же электроэнергии возрастают, а эффективность системы снижается. На протяжении всего срока эксплуатации потребитель оплачивает значительные потери электроэнергии.

Но это не единственный минус установки кабеля с неправильно выбранным сечением. Из-за повышенного выделения тепла чрезмерно нагревается изоляция проводов – это сокращает срок использования проводов и нередко становится причиной короткого замыкания.

Расчет нагрузки на кабель позволяет:

  • Уменьшить счета за электроэнергию;
  • Увеличить срок службы проводки;
  • Снизить риск возникновения короткого замыкания.

Какие потери возникают при прохождении электрического тока?

При выполнении расчета нагрузки на кабель нужно учитывать:

1. Потери электрического тока при прохождении по проводам

Перемещение электричества от генератора тока к приемникам (бытовой технике, электрооборудованию, осветительным приборам) сопровождается высвобождением тепловой энергии. Этот физический процесс не приносит пользы. Выделяющееся тепло нагревает изоляционные оболочки, что приводит к сокращению срока их службы. Они становятся более хрупкими и быстро разрушаются. Нарушение целостности изоляции может стать причиной короткого замыкания при соприкосновении проводов друг с другом, а при контакте с человеком – опасной травмы.

Превращение электрической энергии в тепловую происходит из-за сопротивления, которое увеличивается по мере роста плотности проходящего тока. Эта величина рассчитывается по формуле:

Ј = I/S а/мм2

где

  • I – сила тока;
  • S – поперечное сечение провода.

При монтаже внутренней электропроводки плотность тока должна быть не выше 6 А/мм2. Для других работ расчет сечения кабеля по току производится на основании таблиц, содержащихся в Правилах устройства и технической эксплуатации электроустановок (ПУЭ и ПТЭЭП).

Если рассчитанное значение плотности больше рекомендованного необходимо купить кабель с большим сечением провода. Несмотря на увеличение стоимости проводки, такое решение оправдано с экономической точки зрения. Выбор кабеля для проводки с оптимальным размером сечения в несколько раз увеличит ее срок безопасной эксплуатации и сократит потери электричества при прохождении по проводам.

2. Потери, возникающие из-за электрического сопротивления материалов

Сопротивление материалов, возникающее в процессе передачи электрического тока, приводит не только к выделению тепловой энергии и нагреву проводов. Также происходят потеря напряжения, что негативно сказывается на работе электрооборудования, бытовой техники и осветительных приборов.

При монтаже электропроводки необходимо рассчитать и величину сопротивления линии (Rл). Она рассчитывается по формуле:

Rл = ρ(l/S)

где

  • ρ – удельное сопротивление материала, из которого изготовлен провод;
  • l – длина линии;
  • S – поперечное сечение провода.

Падение напряжения определяется как ΔUл = IRл, и его величина должна составлять не более 5% от исходного, а для осветительных нагрузок – не более 3%. Если же она больше, необходимо выбрать кабель с большим сечением или изготовленный из другого материала, с меньшим удельным сопротивлением. В большинстве случаев и с технической, и с экономической точки зрения целесообразно увеличить площадь сечения кабеля.

Выбор материала кабеля

Наш каталог кабельной продукции в Бресте включает большой выбор кабелей, изготовленных из различных материалов:

Медь имеет очень низкое удельное сопротивление (ниже только у золота), поэтому проводимость медных проводов значительно выше, чем у алюминиевых. Она не окисляется, что существенно увеличивает срок эффективной эксплуатации. Металл очень гибкий, кабель можно многократно складывать и сворачивать. Благодаря высокой пластичности возможно изготовление более тонких жил (изготавливаются медные жилы й от 0,3 мм2, минимальный размер алюминиевой жилы – 2,5 мм2).

Более низкое удельное сопротивление позволяет уменьшить выделение тепловой энергии при прохождении тока, поэтому при прокладке внутренней проводки в жилых помещениях разрешается использовать только медные провода.

Удельное сопротивление алюминия выше, чем у золота, меди и серебра, но ниже, чем у других металлов и сплавов.

Главное преимущество алюминиевого кабеля перед медным – его цена в несколько раз ниже. Также он значительно легче, что облегчает монтаж электросетей. При монтаже электросетей большой протяженностью эти характеристики имеют решающее значение.

Алюминий не подвержен коррозии, но при контакте с воздухом на его поверхности образовывается пленка. Она защищает металл от воздействия атмосферной влаги, но практически не проводит ток. Эта особенность осложняет соединение кабелей.

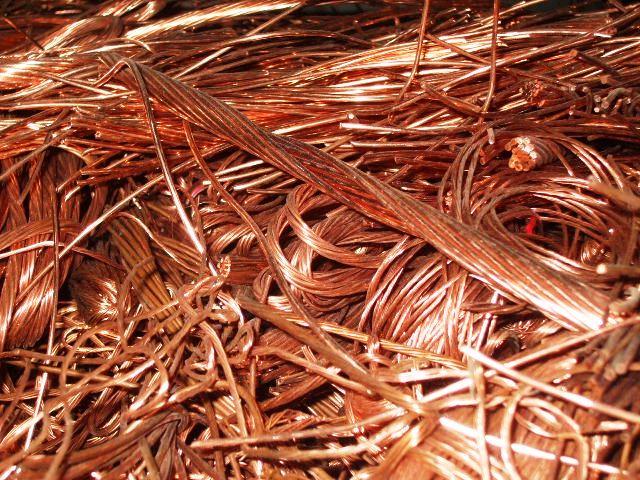

Медный кабель для прокладки.Алюминиевый кабель для прокладки.

Основные виды расчета сечения

Расчет нагрузок на провод должен быть выполнен по всем значимым характеристикам:

По мощности

Определяется суммарная мощность всех приборов, потребляющих электроэнергию в доме, квартире, в производственном цеху. Потребляемая мощность бытовой техники и электрооборудования указывается производителем.

Также необходимо учесть электроэнергию, потребляемую осветительными приборами. Все электроприборы в домашних условиях редко работают одновременно, но расчет сечения кабеля по мощности выполняется с запасом, что позволяет сделать электропроводку более надежной и безопасной. Для промышленных объектов выполняется более сложный расчет с использованием коэффициентов спроса и одновременности.

По напряжению

Расчет сечения кабеля по напряжению производится исходя из вида электрической сети. Она может быть однофазной (в квартирах многоэтажных домов и большинстве индивидуальных коттеджей) и трехфазной (на предприятиях). Напряжение в однофазной сети составляет 220 В, в трехфазной – 380 В.

Если суммарная мощность электроприборов в квартире равна 15 кВт, то для однофазной проводки этот показатель и будет равен 15кВт, а для трехфазной он будет в 3 раза меньше – 5 кВт. Но при монтаже трехфазной проводки используется кабель с меньшим сечением, но содержащий не 3, а 5 жил.

По нагрузке

Расчет сечения кабеля по нагрузке также требует подсчета суммарной мощности электрооборудования. Желательно увеличить эту величину на 20-30%. Проводка выполняется на длительный срок, а количество бытовой техники в квартире или оборудования в цеху может увеличиться.

Затем следует определить, какое оборудование может быть включено одновременно. Этот показатель может существенно отличаться в разных домах. У одних большое количество бытовой техники или электрооборудования, которым пользуются несколько раз в месяц или в год. У других в доме – только необходимые, но часто используемые электроприборы.

В зависимости от величины коэффициента одновременности мощность может как незначительно, так и в несколько раз отличаться от нагрузки.

Установленная мощность (кВт) для кабелей, прокладываемых открыто
Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
0,5 2,4
0,75 3,3
1 3,7 6,4
1,5 5 8,7
2 5,7 9,8 4,6 7,9
2,5 6,6 11 5,2 9,1
4 9 15 7 12
5 11 19 8,5 14
10 17 30 13 22
16 22 38 16 28
25 30 53 23 39
35 37 64 28 49
Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе
Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
1 3 5,3
1,5 3,3 5,7
2 4,1 7,2 3 5,3
2,5 4,6
7,9
3,5 6
4 5,9 10 4,6 7,9
5 7,4 12 5,7 9,8
10 11 19 8,3 14
16 17 30 12 20
25 22 38 14 24
35 29 51 16

По току

Для расчета номинального тока используется величина суммарной мощности нагрузки. Зная ее, максимально разрешенную нагрузку по току рассчитывают по формуле:

I = P/U*cosφ

где

  • I – номинальн. ток;
  • P – суммарн. мощность;
  • U – напряжение;
  • cosφ – коэфф-т мощности.

На основании полученной величины находим оптимальный размер сечение кабеля в таблицах.

Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто
Сечение жил, мм Медные жилы, провода и кабели
Напряжение 220 В Напряжение 380 В
1,5 19 16
2,5 27 25
4 38 30
6 46 40
10 70 50
16 85 75
25 115 90
35 135 115
50 175 145
70 215 180
95 260 220
120 300 260

Важные нюансы для правильного расчета нагрузки на кабель

При работе с таблицей, следует обращать внимание, для какого вида электропроводки она составлена (однофазной или трехфазной), для открытой или скрытой проводки, для медного или алюминиевого кабеля.

При выборе и заказе провода важно различать такие характеристики как сечение и диаметр. Если диаметр провода 8 мм2, его сечение равно S = (π/4) х D² = 50 мм2.

Для расчета сечения многожильного провода, применяется формула:

S = N *(D²/1.27)

где

  • N – количество жил.

Чтобы заказать кабельную продукцию или задать вопросы относительно ее характеристик и особенностей выбора, звоните по телефонам: +375 (162) 44-66-60.

Таблица нагрузок по сечению кабеля: выбор, расчет

От правильного выбора сечения электропроводки зависит комфорт и безопасность в доме. При перегрузке проводник перегревается, и изоляция может оплавиться, что приведет к пожару или короткому замыканию. Но сечение больше необходимого брать невыгодно, поскольку возрастает цена кабеля.

Вообще, его рассчитывают в зависимости от количества потребителей, для чего сначала определяют общую мощность, используемую квартирой, а затем умножают результат на 0,75. В ПУЭ применяется таблица нагрузок по сечению кабеля. По ней можно легко определить диаметр жил, который зависит от материала и проходящего тока. Как правило, применяются медные проводники.

таблица нагрузок по сечению кабеля

Сечение жилы кабеля должно точно соответствовать расчетному — в сторону увеличения стандартного размерного ряда. Наиболее опасно, когда оно занижено. Тогда проводник постоянно перегревается, и изоляция быстро выходит из строя. А если установить соответствующий автоматический выключатель, то будет происходить его частое срабатывание.

расчет кабеля

При завышении сечения провода, он обойдется дороже. Хотя определенный запас необходим, поскольку в дальнейшем, как правило, приходится подключать новое оборудование. Целесообразно применять коэффициент запаса порядка 1,5.

Расчет суммарной мощности

Общая потребляемая квартирой мощность приходится на главный ввод, который входит в распределительный щит, а после него разветвляется на линии:

  • освещение;
  • группы розеток;
  • отдельные мощные электроприборы.

Поэтому самое большое сечение силового кабеля — на входе. На отводящих линиях оно уменьшается, в зависимости от нагрузки. В первую очередь, определяется суммарная мощность всех нагрузок. Это несложно, так как на корпусах всех бытовых приборов и в паспортах к ним она обозначается.

сечение силового кабеля

Все мощности складываются. Аналогично производятся расчеты и по каждому контуру. Специалисты предлагают умножать сумму на понижающий коэффициент 0,75. Это объясняется тем, что одновременно все приборы в сеть не включаются. Другие предлагают выбирать сечение большего размера. За счет этого создается резерв на последующий ввод в действие дополнительных электрических приборов, которые могут быть приобретены в будущем. Нужно отметить, что этот вариант расчета кабеля более надежен.

сечение кабеля по диаметру

Как определить сечение провода?

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

  • S = πD²/4;
  • D = √(4×S/π).

Где π = 3,14.

сечение жилы кабеля

В многожильном проводе сначала надо подсчитать количество проволочек (N). Затем измеряется диаметр (D) одной из них, после чего определяется площадь сечения:

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Как выбрать кабель по мощности?

Для того чтобы подобрать проводку, применяется таблица нагрузок по сечению кабеля:

  • Если линия открытого типа находится под напряжением 220 В, а суммарная мощность составляет 4 кВт, берется медный проводник сечением 1,5 мм². Данный размер обычно применяется для проводки освещения.
  • При мощности 6 кВт требуются жилы большего сечения — 2,5 мм². Провод применяется для розеток, к которым подключаются бытовые приборы.
  • Мощность 10 кВт требует использования проводки на 6 мм². Обычно она предназначена для кухни, где подключается электрическая плита. Подвод к подобной нагрузке производится по отдельной линии.

Какие кабели лучше?

Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.

марки кабелей

Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:

  • Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
  • А в качестве внутренней и внешней электропроводки широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
  • Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
  • Кабель ВВГнг-П-LS делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше – секторные.
  • Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
  • На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.

Определение нагрузки по току

Более точный результат дает расчет сечения кабеля по мощности и току, где геометрические параметры связаны с электрическими.

сечения кабеля по мощности и току

Для домашней проводки должна учитывается не только активная нагрузка, но и реактивная. Сила тока определяется по формуле:

I = P/(U∙cosφ).

Реактивную нагрузку создают люминесцентные лампы и двигатели электроприборов (холодильника, пылесоса, электроинструмента и др.).

Давайте выясним, как быть, если необходимо определить сечение медного кабеля для подключения бытовой техники суммарной мощностью 25 кВт и трехфазных станков на 10 кВт. Такое подключение производится пятижильным кабелем, проложенным в грунте. Питание дома производится от трехфазной сети.

С учетом реактивной составляющей, мощность бытовой техники и оборудования составит:

  • Pбыт. = 25/0,7 = 35,7 кВт;
  • Pобор. = 10/0,7 = 14,3 кВт.

Определяются токи на вводе:

  • Iбыт. = 35,7×1000/220 = 162 А;
  • Iобор. = 14,3×1000/380 = 38 А.

Если распределить однофазные нагрузки равномерно по трем фазам, на одну будет приходиться ток:

Iф = 162/3 = 54 А.

На каждой фазе будет токовая нагрузка:

Iф = 54 + 38 = 92 А.

Вся техника одновременно не будет работать. С учетом запаса на каждую фазу приходится ток:

Iф = 92×0,75×1,5 = 103,5 А.

В пятижильном кабеле учитываются только фазные жилы. Для кабеля, проложенного в грунте, можно определить для тока 103,5 А сечение жил 16 мм²(таблица нагрузок по сечению кабеля).

Уточненный расчет по силе тока позволяет сэкономить средства, поскольку требуется меньшее сечение. При более грубом расчете кабеля по мощности, сечение жилы составит 25 мм², что обойдется дороже.

Падение напряжения на кабеле

Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.

  1. Определяется сопротивление проводника: R = 2×(ρ×L)/S.
  2. Находится падение напряжения: Uпад. = I×R. По отношению к линейному в процентах оно составит: U% = (Uпад./Uлин.)×100.

В формулах приняты обозначения:

  • ρ – удельное сопротивление, Ом×мм²/м;
  • S – площадь поперечного сечения, мм².

Коэффициент 2 показывает, что ток течет по двум жилам.

Пример расчета кабеля по падению напряжения

Например, необходимо рассчитать падение напряжения на переноске с сечением жилы 2,5 мм², длиной 20 м. Она необходима для подключения сварочного трансформатора мощностью 7 кВт.

  • Сопротивление провода составляет: R = 2(0,0175×20)/2,5 = 0,28 Ом.
  • Сила тока в проводнике: I = 7000/220 =31,8 А.
  • Падение напряжения на переноске: Uпад. = 31,8×0,28 = 8,9 В.
  • Процент падения напряжения: U% = (8,9/220)×100 = 4,1 %.

Переноска подходит для сварочного аппарата по требованиям правил эксплуатации электроустановок, поскольку процент падения на ней напряжения находится в пределах нормы. Однако его величина на питающем проводе остается большой, что может негативно повлиять на процесс сварки. Здесь необходима проверка нижнего допустимого предела напряжения питания для сварочного аппарата.

Заключение

Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.

Расчет сечения кабеля по мощности: диаметр и нагрузка

Каждый электрик, пусть даже с небольшим опытом, должен знать, как правильно сделать выбор сечения кабеля. Без осуществления правильного расчета кабеля, ожидать качественной безопасности эксплуатации электрических приборов и техники не представляется возможным. Давайте рассмотрим более подробно, в чем заключается важность осуществления корректного расчета.

Для чего учиться делать расчеты?

Прежде всего, осуществление таких математических действий требуется для обеспечения безопасности помещения. Любой кабель или провод являются основными средствами для передачи и распределения тока, подводящего к электрическим приборам.

Разновидности электропроводки

Практически каждый день, электрику необходимо подключить где-то электрическую кухонную плиту, починить розетку, установить новый светильник. Одним словом, необходимость произвести расчет сечения провода обусловлено обеспечением постоянного притока электроэнергии и избежание различных неприятных ситуаций, которые включают в себя некоторые повреждения в самой электрической проводке.

Если осуществить подключение прибора по кабелю и сечение выбранных проводов будет небольшим, неспособным в нужных объемах обеспечивать нормальное функционирование прибора, в таком случае сам кабель будет перегреваться, что, в свою очередь, приводит к медленному разрушению изоляции. Как следствие возможного возникновения короткого замыкания. В результате снижения надежности и срока службы эксплуатации электропроводки в помещении резко упадет или, более того, исчезнет, то есть сгорит.

Следует отметить, что правильный выбор сечения провода обеспечивает пожаробезопасность и электробезопасность в помещении.

Наиболее распространенной бытовой ситуацией, на сегодняшний день, является попытка сэкономить на стоимости провода, что неизбежно приводит к возникновению коротких замыканий или пожаров.

Расчет электроприборов и проводки

Именно по этой причине, перед тем как осуществлять электрическую проводку кабеля, выбрать сечение используемых проводов по всей квартире необходимо определить:

  • количество бытовых приборов, которые будут находиться в квартире;
  • суммарную мощность и потребляемую нагрузку приборов с учетом небольшого запаса;
  • осуществить математические расчеты;
  • определить тип и сечение необходимых проводов.
к содержанию ↑

Какие факторы оказывают влияние на нагрев проводов?

  1. Площадь сечения жилы. Для более доступного представления простого человека следует отметить, что чем больше площадь сечения выбранного провода по своим размерам, тем больший ток оно может безопасно провести. Сечение используемых проводов можно определить 2 способами: по марке, измерить штангенциркулем.
  2. Материал производства. Следует учесть, что медные провода обладают меньшим сопротивлением. Из чего следует, что нагревание будет осуществляться медленнее, нежели по алюминиевому.

Провода из меди и алюминия

  1. Вариант исполнения проводки. Одиночный провод всегда может пропускать более высокий ток, чем по проводу, проложенному вместе с иными.
  2. Исполнение прокладки. Сечение проложенных проводов в трубе всегда будет нагреваться быстрее, чем в открытой проводке, так как она обеспечивает хорошее охлаждение.
  3. Изоляции. Качество и материал изоляции напрямую оказывают влияние на температурный диапазон, который может пропустить сечение выбранных проводов.
к содержанию ↑

Как делается приблизительный расчет потребляемой мощности?

Для того что бы узнать как определить сечение провода по мощности необходимо выполнить ряд последовательных действий:

  1. Делаем полный список используемых электрических приборов в данном помещении.
  2. Определить общую потребляемую мощность всего оборудования, которое находится в помещении. Для этого берем лист, на котором отмечен весь список приборов и помечаем напротив каждого его потребляемую мощность. Определить это значение возможно, сняв показания с этикетки на каждом приборе или изучить листок-вкладыш от техники.
  3. Суммируем все полученные значения.

  1. Определяем какие приборы будут находиться в непрерывной работе, сколько единиц в периодичной и число редко используемых. Такие мероприятия необходимы для расчета более точного значения сечение всех проводов.
  2. Суммируем мощность постоянно работающих приборов и периодически включающих. Определяем приблизительное время работы проводки с такой нагрузкой (если коэффициент работы составляет 70%, то при дальнейших расчетах необходимо брать значение 0,7).
  3. Делаем расчет сечения кабеля по мощности. Для этого общую мощность потребляемой энергии делим на коэффициент работы сети и получаем требуемое значение мощности провода. Используя специальную таблицу проводов, определяем сечение жил.
к содержанию ↑

Как определить точное значение потребляемой мощности в сети?

Чтоб определить точный расчет сечения кабеля по мощности в сети необходимо использовать данные о потреблении приборами тока с усредненного подсчета. Однако, следует учесть, что данные на приборах зачатую проставляются среднего значения. Поэтому к этой цифре следует сразу добавить 5 % от полного значения.

Некоторые электрики полагают, что для проведения проводов освещения точечных светильников вполне достаточно сечение кабеля 0, 5 мм², для люстр – 1,5 мм², розеток – 2,5 мм².

Кабели с небольшим сечением

Только нерадивый специалист станет утверждать, что реализация такой электрической схемы и сечения купленных проводов смотрятся вполне приемлемыми для использования в бытовых целях. Однако, как же вам быть, если, к примеру, на кухне включили одновременно холодильник, чайник электрический, телевизор и микроволновку?

Такая же неприятная ситуация произойдет с вами если в одну розетку включите одновременно кофеварку, стиральную машину и мультиварку.

к содержанию ↑

Какие особенности расчета скрытой проводки?

Для использования провода в скрытой проводке необходимо остановить свой выбор на кабеле, в котором сечение будущих проводов необходимо рассчитать на 20–30% больше от полученного значения. В скрытой проводке опасность возгорания может увеличиться в результате быстрого нагрева. В случае, если по каналу проходит более одной токоведущей линии, то следует увеличить сечение используемых проводов на 35-40%.

Следует отметить, что значения потребляемой нагрузки тока является более важным показателем, и настоящие профессионалы именно по нему могут корректно осуществить сечение кабеля.

к содержанию ↑

Как осуществить правильный выбор сечения проводника?

Для точного определения максимальной мощности следует знать потребляемый ток и вид фазы (одно- или трехфазная сеть).

Для однофазной сети суммарная мощность будет равна Р= 220*I*1,3, где I— это потребляемый суммарный ток.

Для трехфазной сети расчет осуществляется немного по-иному: Р= √3*380* I*1,3.

таблица потребления мощности и сечения проводов

Однако, необходимо учесть, что сечение используемых проводов должно соответствовать критериям:

  • длину токоведущей линии;
  • способ реализации электропроводки;
  • общие характеристики автомата.

Правильно подобранное сечение используемых проводов – это самый важный критерий для осуществления и прокладки надежной проводки в помещении. Всем известно, что только скупой платит дважды, и не только за кабель, но и за весь ремонт в целом.

Расчет сечения кабеля по мощности: диаметр и нагрузка

таблица, формулы, фото, видео разбор ошибок, допускаемых при выборе кабеля

Расчет производственных электрических сетей проводится на основе нескольких технических показателей. Но когда дело доходит до бытовых линий, то обычно берется за основу один параметр – это мощность бытовых приборов и освещения. Поэтому расчет кабеля по мощности – единственно правильный метод грамотно собрать электрическую разводку дома. Конечно, придется учитывать и длину каждого шлейфа, ведь современные частные дома – это иногда целые дворцы, где проложено километры кабеля. Но в основе расчета все равно лежит мощность.

Начнем с того, что мощностные характеристики бытовых приборов можно обнаружить на самих приборах или в сопроводительной документации к ним (паспорт, инструкция и так далее). Обратите внимание, что на некоторых приборах указываются две величины: среднее значение мощности и максимальное. Для расчета необходимо именно второе.

Провода разной мощности

Необходимо отметить, что некоторые бытовые приборы работают в разных режимах. К примеру, стиральная машина может потреблять всего лишь несколько десятков ватт в режиме полоскания, или сотни ватт в режиме стирки, ну и несколько киловатт в режиме нагрева воды и кипячения. То есть, в определенный момент машинка потребляет разную мощность. Определить, в какой точно момент будет производиться стирка с кипячением, никто не может, поэтому для того, чтобы произвести правильный подбор кабеля, необходимо взять за основу именно максимальный показатель мощности.

Кстати, точно также придется рассчитывать и электрическую проводку для кондиционера. Ведь этот прибор будет при режиме простой вентиляции потреблять всего лишь 50-60 ватт, а при кондиционировании 1,0-1,0 кВт.

Параметры для проведения расчета

Запомните один момент – электрическая сеть дома разбивается на участки (шлейфы), в которых необходимо провести расчет по отдельности. Плюс рассчитать сечение провода общего, подводящего к дому. Все дело в том, что количество бытовых приборов и источников света в разных комнатах будет отличаться. К примеру, на кухне их будет больше, в прихожей кроме освещения вообще ничего нет. К тому же современный подход к электроразводке требует разделения участков в комнатах на две группы: освещение и розетки. То есть, к каждой группе будет вести свой отдельный провод.

Потребляемая мощность некоторых электроинструментов

Давайте рассмотрим, как правильно провести расчет сечения кабеля по мощности в одной комнате, где используется несколько бытовых приборов. Итак, вводные данные.

  • Максимальная суммарная нагрузка всех потребителей. Как уже было сказано выше, эти показатели можно найти в паспорте изделия или на бирках самого прибора. Если ни того, ни другого не осталось, то единственная вам дорога – это Интернет. Сегодня в сети много сайтов, предлагающих таблицы с параметрами мощности каждого бытового прибора. Так что это сегодня не проблема.
  • Напряжение сети. Это или 220 вольт, или 380 вольт.
  • Материал, из которого изготовлен электрический провод. В принципе, разнообразие здесь небольшое, всего лишь две позиции: медь или алюминий. Не будем вдаваться в подробности, таблица соотношения сечения кабеля и материала в Интернете тоже есть. Единственное отметим, что при одинаковой мощности потребления можно устанавливать медный кабель меньшего сечения по сравнению с алюминиевым.

Расчет сечения

Итак, в первую очередь необходимо просуммировать мощности всех бытовых приборов. Это совсем просто, можно сделать даже в уме. К примеру, результат будет равен 7,5 кВт. Кстати говоря, это средняя величина нагрузки в большинстве городских квартир. Буквально лет так двадцать тому назад этот показатель не превышал 5 кВт. Все дело в росте количества используемых нами бытовых приборов. Теперь переходим к реализации выбора материала электрического провода. Сравнивая по таблице, можно сделать вывод, что в случае с медным кабелем значение сечения будет равно 4 мм², с алюминиевым – 6 мм². При этом медный сечением 4 мм² может выдержать нагрузку до 8,3 кВт, алюминиевый до 7,9 кВт. То есть, уже заложен определенный запас прочности, что повышает надежность эксплуатации электрической разводки.

Внимание! В независимости от того, что запас по мощности уже определен, рекомендуется сечение кабеля брать чуть больше (до следующего показателя). Это делается на будущее, ведь есть большая вероятность, что в доме появятся новые бытовые приборы, который увеличат суммарную нагрузку на сеть.

Таблица расчета сечения кабеля по длине и мощности


Теперь, что касается трехфазной сети. Во многих частных домах подводится именно три фазы, да и в некоторых городских квартирах они также присутствуют. В принципе, что такое трехфазная сеть? Это три фазы и ноль. То есть, получается так, что в дом заходит срезу три однофазные сети. Все расчеты, связанные с мощностью и сечением провода, проводятся точно так же, как с однофазной сетью. Правда, есть одно жесткое требование – распределить общую нагрузку нужно равномерно по фазам. Все тот же пример, где потребляемая мощность дома составляет 7,5 кВт. Так вот данный показатель на каждой фазе должна быть по 2,5 кВт.

О чем это говорит? Вспоминайте наш пример, где было рассчитано сечение кабеля на однофазную сеть при нагрузке 7,5 кВт. Было определено, что оптимальный вариант для этого – медный провод сечением 4 мм². Так как общая нагрузка сети разбита на три фазы, то соответственно на каждую из них необходим провод, сечение которого соответствует мощности 2,5 кВт. А это – 1,5 мм².

Зависимость площади электрического провода от его длины

Обычно сечение провода рассчитывается по мощности и длине. То есть, чем длиннее проводка, тем больше потерь по мощности в виду того, что металлический провод имеет сопротивление. И оно возрастает по мере увеличения длины кабеля.

Так как в частных домах шлейфы электрической проводки не столь длинные, то этим расчетом можно пренебречь. В промышленности все по-другому, зависимость длины кабеля и сечение через потери мощности явные. Поэтому для информации рассмотрим такой расчет для однофазной сети.

Дадим вводные данные, где определим общую потребляемую мощность, равную 3,8 кВт. После чего необходимо определить силу току, протекающую по этой сети. Ее находим по формуле:

I=(P/U)* cosφ, где

  • I – сила тока.
  • P – мощность.
  • U – напряжение.
  • cosφ – для бытовых сетей равен «1».

Таблица расчета сечения кабеля

Из расчета получается, что сила тока будет равна 17,3 А. Теперь нам понадобятся таблицы из правил ПУЭ. Таблица номер 1.3.4 и номер 1.3.5, в которых показана зависимость сечения кабеля от силы тока. Здесь разбивка идет по металлу, из которого провод изготовлен. В бытовых сетях чаще всего используется медный, поэтому сечение будет равно 1.5 мм².

Теперь надо рассчитать сопротивление, которое, как было сказано выше, зависит от длины кабеля. Сопротивление рассчитывается вот по этой формуле:

R = p·L/S, где

  • R – это сопротивление.
  • P – это значение удельного сопротивления, которое зависит от материала (медь – 0,0175 Ом*мм²/м или алюминий – 0,0281).
  • S – площадь сечения.
  • L – показатель длины кабеля.

Формулы для расчета

К примеру, величина длины кабеля равна 20 м, значит, сопротивление будет равно 0,232 Ом. Но придется учитывать тот факт, что однофазная сеть – это длина фазы плюс длина нулевого контура. А так как эта формула рассчитывает только сопротивление фазного контура, то общее сопротивление электрической сети надо удвоить. Получаем 0,464 Ом.

Далее, производится расчет потерь напряжения по формуле: dU = I·R, где

  • dU – потери напряжения.
  • I – сила тока.
  • R – сопротивление.

По нашим расчетам получается, что потери составляют 8,02 вольт. Это на двадцать метров длины кабеля. Затем необходимо найти процентное соотношение потерь от номинального напряжения сети.

Внимание! Если это соотношение не превышает 5%, то выбранный вами кабель может быть использован в электрической сети дома с нагрузкой, заложенной в расчет.

Итак, считаем соотношение: (8,02/220)*100=3,65%. То есть, все наши расчеты относительно длины кабеля и его площади при заданном параметре мощности были верны. Кстати, измерить необходимую длину провода можно, используя специальный прибор – счетчик длины. Это и просто, и очень удобно.

Сечение кабеля и длина

Заключение по теме

Итак, нами были рассмотрены два расчета, где присутствовала взаимосвязь между сечением кабеля и мощностью потребляемой сети, в которой он будет устанавливаться. А также было выведено соотношение длины кабеля и его площади. В принципе, сложности с мощностью нет никакой. Определить сечение по данному параметру достаточно просто. Расчет относительно длины кабеля немного сложнее. Но если разобраться с ним, то и его можно осилить самостоятельно. Правда, придется ознакомиться с ПУЭ, где заложены необходимые для расчета таблицы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
