Энергомера СЕ-102 » Показания счетчика » Инструкция

Электросчетчик Энергомера СЕ-102 — это однофазный многотарифный прибор учета электроэнергии, который позволяет снимать показания по тарифам день/ночь. Вся информация выводится на электронное табло счетчика.

Разновидностей Энергомеры СЕ-102 несколько и отличаются типами корпусов, если смотреть глазами обычного рядового пользователя, у которого этот счетчик установлен в доме или квартире. Варианты корпусов следующие: S6, S7, R5 и R8.
Числовые вариации моделей счетчика 145, 245, 148, 248.

Просмотр режимов индикации может быть осуществлен как в автоматическом режиме так и в ручном.

• В автоматическом режиме данные на дисплее отображаются последовательно и циклично с небольшим интервалом.
• В ручном режиме для выбора необходимой информации нужно воспользоваться управляющей кнопкой. В зависимости от исполнения модели для переключения режимов между показателями существуют кнопки КАДР, или оптическая кнопка просмотр [ПРСМ]. Для удобства и быстрого поиска всю информацию на счетчике Энергомера СЕ-102 поделили на группы. В каждой группе свои показатели.

Переход между группами меню осуществляется длительным нажатием на управляющую кнопку [КАДР] или [ПРСМ], а просмотр параметров внутри группы выполняется короткими нажатиями на эту же кнопку.

Показания счетчика записываются до знака запятой.

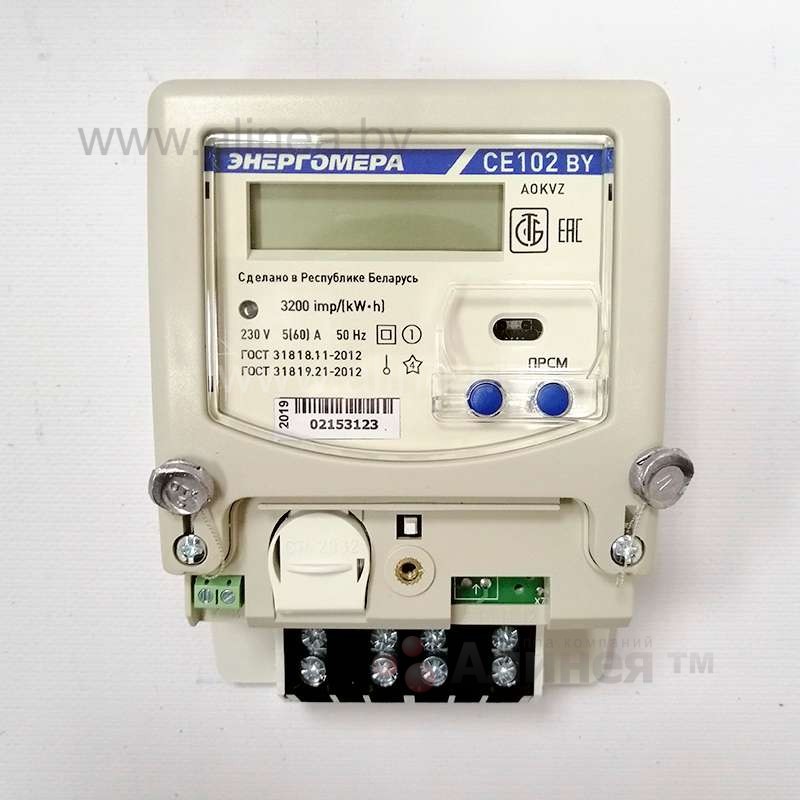

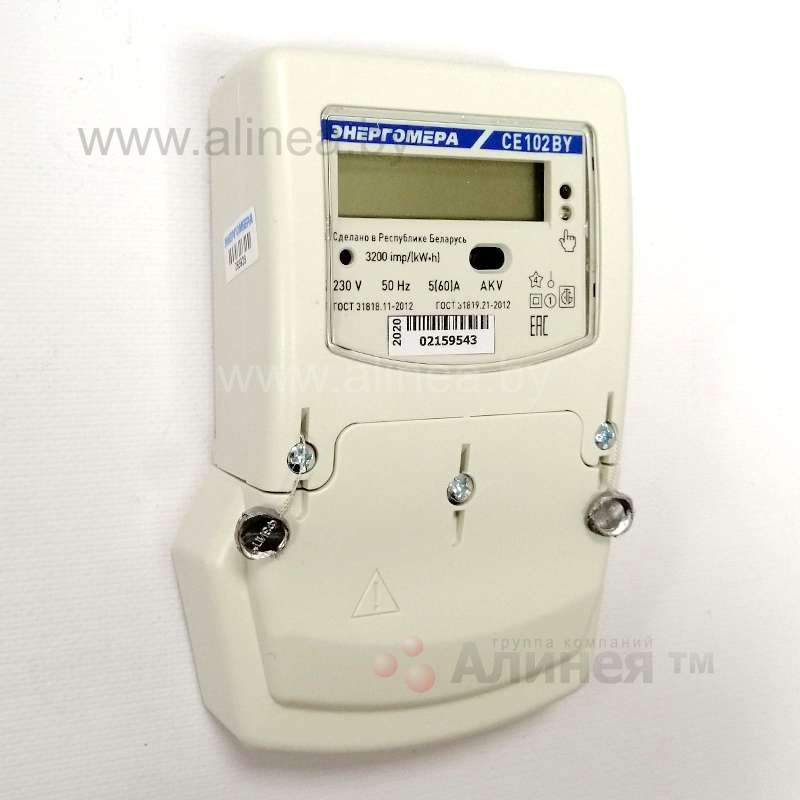

Режимы индикации для счетчиков СЕ 102 в корпусах S6 и R5

Для снятия показания на данных моделях нажимаем механическую или оптическую кнопку длительными нажатиями (удержание более 3 сек) просматриваем информацию.

Первая ветка значений показывает вспомогательные параметры типа времени, даты и тд.

2 группа — общие показания по всем тарифам
Для перехода в следующую (2ю) ветку навигации нажимаем кнопку [ПРСМ] первое значение это сумма текущих расходов (указывается буквой Т) по действующим тарифам (без значков часов и молотка и отвертки). Короткими нажатием кнопки так же можно посмотреть сумму на конец прошлого месяца (1Т), позапрошлого (2Т) и наконец 13 месяц назад (13Т).

Если платим по однотарифному плану:
Нам для снятия показаний нужно первое значение со значком Т запишите его, если вы платите по одному тарифу то миссия выполнена показания записаны, для того чтобы посчитать сумму для оплаты перемножаем записанное число на ставку за 1 киловатт/час.

Если платим по двухтарифному плану:
3 группа — информация по тарифу 1 (день)
Если мы платим по тарифам день/ночь, тогда из второй группы длительным нажатием на кнопку [ПРСМ] или [КАДР] переходим к следующей (3) ветке показателей — это показатели по 1 тарифу.

Видим первый показатель со значком Т1 и kWh — это текущие суммарное значение расхода электроэнергии по тарифу 1. Записываем это значение.
Далее короткими нажатиями кнопки мы так же как и в предыдущей группе можем посмотреть следующие значения по тарифу 1:

• Расходы на конец прошлого месяца (значок 1Т1)
• Расход на конец позапрошлого месяца (значок 2Т1)
• Расход на конец 13 месяца назад (значок 13Т1).

4 группа — информация по тарифу 2 (ночь)
Переходим к группе показателей (4) — это показатели расхода по тарифу 2.

Первое значение это сумма общего расхода по тарифу 2. (значок Т2). Записываем значение.
Как и в предыдущей группе коротким нажатием на кнопку [ПРСМ] или [КАДР] можем просмотреть расходы по тарифу 2

• на конец прошлого месяца (1Т2)
• на конец позапрошлого месяца (значок 2Т2)
• на конец 13 месяца назад (значок 13Т2).

Считаем сумму к оплате

Если у вас двухтарифная система оплаты ты оплачиваем по значениям Т1 — расходы в дневное время. и значение Т2 — расходы в ночное время. Для подсчета общей суммы оплате за электроэнергию (свет)
1) берем число Т1 и умножаем его на ставку за 1 киловатт/час в дневное время.
2) Берем число Т2 и умножаем на стоимость 1 киловатт/час в ночное время.
3) Складываем полученные числа.

Если у вас более 2 тарифов типа день, пик, полупик, переходим к следующей группе показателей Т3 и записываем первое число со значком Т3. И считаем умножая на ставку за киловатт по тарифу 3.

Для счетчиков счетчиков СЕ 102 в корпусах S7 и R8 снятие показателей идентичное что и в выше рассмотренном примере. Для снятия показателей выполняем переход между группами меню длительным нажатием управляющей кнопки (более 2-3 сек) ищем значок Т1, далее Т2 и записываем числовые значения.

Надеемся, что мы подробно объяснили процесс снятия показаний со счетчика Энергомера СЕ-102 и наша статья значительно облегчит этот процесс. Но если вы хотите глубже изучить данную модель то прикладываем к статье инструкцию инструкция Энергомера СЕ-102.pdf

Видеообзор электросчетчика Энергомера СЕ-102

Опрос и схема подключения электросчетчика Энергомера CE102. Технические характеристики и маркировка. АСКУЭ яЭнергетик

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «AKVZ», «AOKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «АOKSVZ», «АOKQSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KVZ», «JKR2QVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR2SVZ», «OKQR2SVZ»:

хема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKPQVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KVZ», «JPKVZ», «JKR1QVZ», «JKPQVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1SVZ», «OKPSVZ», «OKQR1SVZ», «OKPQSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KSVZ», «JPKSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1VZ EMB-250100PI-004»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR1VZ EMB-250-100PI-004», «JKR1QVZ EMB-250-100PI-004»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR2VZ EMB-250-100PI-005», «JKR2QVZ EMB-250-100PI-005»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АOKSVZ», «JKR2QVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «AOKSSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR1SVZ», «OKPSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR2SVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKPQZ»:

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «OKV»:

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «AKV»:

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «OK»:

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «АK»:

Счетчики Энергомера



Новое поколение электросчетчиков — серия «СЕ», Однофазные однотарифные электросчетчики

» CE101 Счетчик электроэнергии однофазный   Однофазный электросчетчик серии «СЕ». Устанавливается на рейку ТН-35. Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.   » CE200 Cчетчик электроэнергии однофазный   Однофазный 2-х элементный электросчетчик серии «СЕ». Устанавливается на щиток. Предназначен для измерения активной энергии в однофазных цепях переменного тока. Максимальная защита от манипуляций с подключением.

Новое поколение электросчетчиков — серия «СЕ», Однофазные многотарифные электросчетчики

» CE102 Счетчик электроэнергии однофазный многотарифный   Однофазный многотарифный электросчетчик серии «СЕ». Устанавливается на щиток. Широкий набоор интерфейсов и дополнительных опций. Измерение активной электроэнергии в однофазных цепях переменного тока. Организации учета по четырем тарифам с передачей накопленной информации через ИК-порт.   » СЕ102М Счетчик электроэнергии однофазный многотарифный   Однофазный многотарифный электросчетчик серии «СЕ». Широкий набоор интерфейсов и дополнительных опций. Измерение активной электроэнергии в однофазных цепях переменного тока. Организации учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или EIA485, M-Bus.   » СЕ201 Счетчик электроэнергии однофазный микропроцессорный многотарифный   Однофазный многотарифный двухэлементный электросчетчик серии «СЕ». Измерение и учет активной электроэнергии в однофазных цепях переменного тока и организация ее учета по четырем тарифам с передачей накопленной информации через цифровой интерфейс, IrDA-порт, оптопорт.

Новое поколение электросчетчиков — серия «СЕ», Трехфазные однотарифные электросчетчики

» CE300 Счетчик электроэнергии трехфазный   Трехфазный электросчетчик серии «СЕ». Устанавливается на щиток. Предназначен для измерения активной энергии в одном или двух направлениях в трехфазных трех- или четырехпроводных цепях переменного тока. Возможность передачи данных по инфракрасному каналу.   » CE302 Счетчик активной и реактивной электрической энергии   Трехфазный электросчетчик серии «СЕ». Устанавливается на рейку ТН-35. Измерение активной и реактивной электроэнергии в трехфазных цепях переменного тока непосредственно или через измерительные трансформаторы, в двух направлениях.

Новое поколение электросчетчиков — серия «СЕ», Трехфазные многофункциональные многотарифные электросчетчики

» СЕ301 Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный   Трехфазный многофункциональный электросчетчик серии «СЕ». Устанавливается на рейку ТН-35. Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Интеграция в систему контроля оплаты за счет удаленного сбора данных по цифровому интерфейсу, различным встроенным и внешним модулем связи или ИК-(IrDA) каналу.   » СЕ301M Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный   Трехфазный многотарифный электросчетчик серии «СЕ». Счетчик комплектуется двумя крышками (для установки в шкаф или на рейку). Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока в одном направлении. Интеграция в систему учета электроэнергии за счет удаленного сбора данных по цифровому интерфейсу, внешним модулям связи и оптическому порту.   » СЕ303 Счетчик электроэнергии трехфазный микропроцессорный многотарифный   Трехфазный многотарифный электросчетчик серии «СЕ». Измерение и учет активной и реактивной электрической энергии в двух направлениях в трехфазных цепях переменного тока. Измерение активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока. Организация многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики.   » СЕ304 Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный   Счетчик является трехфазным, универсальным трансформаторного или прямого включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, угла сдвига фаз, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Счетчики электроэнергии серии «ЦЭ», Однофазные однотарифные электросчетчики

» ЦЭ6807П Счетчик электроэнергии однофазный   Новый счетчик электроэнергии класса точности 1,0 или 2,0 с шунтом в качестве датчика тока. Измерение и учет активной электроэнергии в однофазных двухпроводных цепях переменного тока путем непосредственного подключения.   » ЦЭ6807Б-Ш4 Счетчик электроэнергии однофазный   Измерение и учет электроэнергии в бытовом и производственном секторах. — Класс точности: 1; 2 — Номинальное напряжение: 220В — Базовый ток: 5А; — Телеметрический канал Легкая взаимозаменяемость с индукционным электросчетчиком. Высокая надежность крепления силовых проводников. Современный дизайн. Гарантийный срок — 5 лет. Межповерочный интервал — 16 лет.

Счетчики электроэнергии серии «ЦЭ», Трехфазные однотарифные электросчетчики

» ЦЭ6803В Счетчик электроэнергии трехфазный   Измерение и учет электроэнергии по одному тарифу. Класс точности: 1; 2 Соответствует ГОСТ Р 52320-2005 и 52322-2005. Новый корпус Ш33 — для установки в шкаф. Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.   » ЦЭ6803ВМ Счетчик электроэнергии трехфазный   Учет активной энергии в трехфазных четырехпроводных цепях переменного тока. Класс точности: 1 Новый корпус R32 — для крепления на рейке ТН35. Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.   » ЦЭ6803ВШ Счетчик электроэнергии трехфазный   Измерение и учет электроэнергии по одному тарифу. Класс точности: 1 Соответствует ГОСТ Р 52320-2005 и 52322-2005. Новый корпус Ш33 — для установки в шкаф. Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.   » ЦЭ6804 Счетчик электроэнергии трехфазный   Учет активной энергии в трехфазных четырехпроводных цепях переменного тока. Класс точности: 1; 2. Новый корпус R31 — для крепления на рейке ТН35. Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами. Выпускается с 2007 года.

Счетчики электроэнергии серии «ЦЭ», Трехфазные многофункциональные многотарифные электросчетчики

» ЦЭ6850М Счетчик электроэнергии трехфазный многотарифный микропроцессорный универсальный   Учет электроэнергии в энергосистемах и на промышленных предприятиях. Технический и коммерческий учет межсистемных и сетевых перетоков, выработки и потребления электроэнергии. Измерение параметров сети. Использование в составе любых автоматизированных систем технического и коммерческого учета.   » ЦЭ6850 Счетчик электроэнергии трехфазный многотарифный микропроцессорный универсальный   Измерение и учет электроэнергии и мощности по 4-м тарифам в 8-ми временных зонах. — Класс точности: 0,2S; 0,5S; 1,0 — Номинальное фазное напряжение: 57,7В; 220В — Номинальный ток: 1А; 5А — Интерфейсы: RS485, RS232, ИРПС, оптопорт Счетчик электроэнергии обладает функциональными возможностями мирового класса.

Программирование счетчика Энергомера СЕ 102

Однофазный многотарифный счетчик СЕ 102.

       СЕ 102 S6                    CE 102 R5

1. Для работы со счетчиком необходимо скачать с сайта http://energomera.ru и установить на компьютер последнюю версию технологического программного обеспечения AdminTools.

2. Подать питающее напряжение на счетчик, подключив контакты № 1 и № 4  счетчика  к сети 220 вольт. Проверить правильность подключения согласно схемы на крышке клеммной колодки счетчика !!!

3. Счетчик СЕ 102 с буквами в обозначении OKV или OK имеет инфракрасный порт ( ИК-порт ).
Рекомендую адаптер для связи со счетчиком — IRmate 210 фирмы “Tekram” или преобразователь USB-IR производства Концерна Энергомера.
Для подключения адаптера IRmate 210 к USB порту ноутбука используем преобразователь интерфейсов RS232-USB. Рекомендую применять преобразователь интерфейсов MOXA Uport 1150i, данный преобразователь универсален, работает без проблем со всеми типами счетчиков электроэнергии.
Необходимо установить на ноутбук драйвер для MOXA Uport 1150i.
Подключить к ноутбуку MOXA Uport 1150i кабелем USB.
Переключить режим работы MOXA Uport 1150i в режим RS232.

4.

Счетчик СЕ 102 с буквами в обозначении AKV или AK имеет интерфейс RS-485.
Для связи со счетчиком используем преобразователь интерфейсов RS485-USB.
Рекомендую применять преобразователь интерфейсов MOXA Uport 1150i.
Необходимо установить на ноутбук драйвер для MOXA Uport 1150i.
Подключить к ноутбуку MOXA Uport 1150i кабелем USB.
Переключить режим работы MOXA Uport 1150i в режим RS485 2W.
Подключить счетчик к MOXA Uport 1150i проводами согласно схемы:

5. Переключение режимов MOXA Uport 1150i:
Пуск-Панель управления-Система-Оборудование-Диспетчер устройств-Многотарифные последовательные адаптеры- Uport 1150i- Port configuration- Port setting.
6. По умолчанию адрес устройства в AdminTools — 4 последние цифры заводского номера счетчика.
Пароль по умолчанию — 9 нулей.
7. Проверить соответствие номера COM порта в системе, на который подключен преобразователь интерфейсов,номеру СOM порта в программе AdminTools.
8. По умолчанию сетевой адрес счетчика равен четырем последним цифрам номера, пароль девять нулей.
