Трансформатор Тесла своими руками

Наша рабочая модель самодельного трансформатора Тесла в действии

                1. Описание: катушки Тесла- это простейший трансформатор, состоящий из двух катушек без общего сердечника. Первичная обмотка (первичка)  имеет несколько (3-10) витков толстого провода. Вторичная (высоковольтная) обмотка содержит намного больше витков, порядка 1000. Трансформатор Тесла обладает коэффициентом трансформации в 10-50 раз выше отношения числа витков вторичной обмотки к числу витков первичной. Выходное напряжение трансформатора Тесла может достигать нескольких миллионов вольт. Это напряжение в резонансной частоте способно создавать внушительные электрические разряды в воздухе, которые могут иметь значительную длину, в зависимости от мощности конечно.

применение простейшей катушки Тесла в быту.

                  2. Изобретение: «Трансформатор Тесла» в том виде, который нам известен, стал итогом одного из экспериментов в Колорадо-Спрингс (США) проходивших в далёком 1899 году. Предвестником изобретения стало открытие, сделанное Николой Тесла в 1888 году  явления вращающегося магнитного поля и строительство электрогенератора высокой и сверхвысокой частот. В 1891 году учёный создаёт резонансный трансформатор, позволяющий получать высокочастотное напряжение с амплитудой до нескольких миллионов вольт. В своих изысканий Никола Тесла доказал возможность создания стоячей электромагнитной волны. Само изобретение наружу кажется очень простым и незамысловатым, в действительности самое сложное в трансформаторе Тесла, — это цепь питания для первичной обмотки трансформатора.

             3. Эксперимент: работая с гигантской катушкой, Тесла   дошёл до строительства целой башни высотой в несколько десятков метров, которую венчала большая медная полусфера, и при включении установки возникали искровые разряды длиной до сорока метров. Молнии сопровождались громовыми раскатами, слышимыми за 24 километра. Вокруг самой башни, во время её работы, пылал огромный световой шар. Идущие по улице, люди испуганно шарахались с ужасом наблюдая, как между их ногами и землёй проскакивают искры. Лошади получали электрошоковые удары через железные подковы. На многих, в том числе значительно удалённых, металлических предметах возникали синие ореолы – «огни святого Эльма».

Башня Ворденклиф при лаборатории Николы Тесла 1901—1917— первая беспроводная телекоммуникационная башня

Человек, устроивший всю эту электрическую фантасмагорию в 1899 году из своей лаборатории в Колорадо-Спрингс, вовсе не собирался пугать людей. Его цель была иной, и она была достигнута: за двадцать пять миль от башни под аплодисменты наблюдателей разом загорелись 200 электрических лампочек. Электрический заряд был передан без всяких проводов.

               4. Как сделать простейшую катушку Тесла: Берём любой источник высокого напряжения (МИНИМУМ 1.5кВ и вообще привыкайте, что теперь вольтов не существует, есть только кВ, а 1.5кВ так же мало, как 1.5В в обычной жизни) лучше брать не меньше 5 кВ, его подключаем к любому конденсатору на нужное напряжение (если ёмкость слишком большая, то нужен будет ещё и диодный мост, но для начала лучше экспериментировать с малыми емкостями).

          Затем через искровой промежуток — два провода, смотанные изолентой, так что их оголённые концы смотрят в одну сторону (подгибая проволоку провода регулируем зазор, настроенный на пробой при напряжении чуть выше напряжения источника, ток-то переменный, так что в пике напряжение выше номинального), подключаете это дело к первичной обмотке катушки (для наших параметров лучше брать 5-6 витков). Для вторичной обмотки достаточно будет 150 витков (можно намотать на обычную картонную трубку) и, если Вы всё сделали правильно, то получите разряд в 1см если приблизить выводы катушки и довольно заметную корону, если их развести. Да, не забудьте один нижний вывод вторичной обмотки хорошенько заземлить.

Простейший трансформатор Тесла в работе. Для его создания понадобился высоковольтный источник питания.

 Цель данной статьи- показать как своими руками можно сделать  настоящую трансформатор (катушку) Тесла с нуля. Итак, начнём!

5. Требования к оборудованию: для Теслы, которую не стыдно показать, уже нужно попотеть.

а) Входное напряжение нужно МИНИМУМ 6кВ, иначе искровик стабильно работать не будет (настройка будет сбиваться).
б) Искровик должен быть из масивных кусков меди, желательна их честкая фиксация в нужном положении.

в) Мощность на входе не ниже 50Вт, но лучше 100+.
г) Конденсатор и первичная обмотка должны образовывать колебательный контур, попадающий в резонанс со вторичной обмоткой. Вторичная обмотка может иметь много кратных резонансов (например, в нашей схеме резонирует на 200, 400, 800 и 1200кГц, почему так — не знаю, но это проверено экспериментально на точном оборудовании), причём одни сильнее, а другие слабее (первый не обязательно самый сильный) и они зависят от расположения первичной обмотки. Как определить эти частоты без генератора частот не знаю — придётся использовать метод «научного тыка”, перематывая первичную обмотку и меняя ёмкость конденсатора.
д) Ещё потребуется либо относительно маленькая ёмкость конденсатора (чтобы он до большого напряжения переменным током заряжался), либо диодный мост выпрямления тока (с мостом мне как-то спокойнее — можно любую ёмкость подключать , но там нужен резистор для её разрядки, после выключения питания либо в ручную его закорачивать, а то он ОЧЕНЬ больно бьёт током).
е) Первичная обмотка должна быть хорошо заизолирована от вторичной, иначе пробьёт на неё. Вторичная обмотка также должна иметь хорошую межвитковую изоляцию, иначе из каждой царапины на лаке будет идти корона, либо вообще вся катушка будет светиться.

А теперь поговорим о том, как создать катушку, подобную той, что изображена на самом верху!

6.СХЕМА ТРАНСФОРМАТОРА ТЕСЛА

Принципиальная схема трансформатора Тесла, по которой собрана наша катушка.

Как Вы видите, в данной схеме минимум элементов, что нисколько не облегчает нашу задачу. Ведь чтобы она работала необходимо её не только собрать, но и настроить! Начнём по-порядку.

7. Принципы безопасности:

            Прежде чем начинать какую либо практическую работу связанную с электричеством, очень важно для себя оценить всю его опасность и предупредить возможные риски. Помните, что смертельный ток для человека это жалкие 0,1 Ампера, а неотпускающий – переменный ток, который за счет периодических импульсов вызывает прилипание человека к источнику тока, возникает при силе от 0,025 ампер;

Помните про опасность при работе с электричеством!

                 При попадании под электрическое напряжение пострадавший всегда получает шок, а вот его последствия могут быть различными: от судорог пальцев конечностей и их дрожи, от неприятных ощущений нагревания и жжения до остановки дыхания и фибрилляции сердца (бессистемного сокращения) и полной его остановки. В последнем случае кровь перестает перемещаться по сосудам, отчего человек умирает. Кроме того, электрический ток является опасным для человека, поскольку при определенных значениях его силы создается эффект прилипания к оголенным проводам из-за чрезмерного стимулирования электричеством нервных волокон. Одной из причин смерти от удара током может стать механическая травма в результате непроизвольного сокращения мышц. Может наступить потеря зрения из-за воздействия на сетчатку глаза образовавшейся электрической дуги. И, если вы не обладаете должным практическим навыком работы, то потренируйтесь сначала на более простых вещах, прежде чем начинать подобный этому большой проект.

8. Схема питания трансформатора Тесла:

8.1. МОТЫ:  такой трансформатор есть в микроволновке. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению. Это означает, что несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако, есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2-4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000-2200 вольт при силе тока 500-850 мА.

МОТ — силовой трансформатор.

            У всех МОТов первичка намотана внизу, вторичка сверху. Делается это для хорошей изоляции обмоток. На вторичке, а иногда и на первичке намотана накальная обмотка магнетрона, около 3,6 вольт. Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты. Основное их назначение — замкнуть на себя часть создаваемого первичкой магнитного потока и таким образом ограничить магнитный поток через вторичку и её выходной ток на некотором уровне. Делается это из-за того, что при отсутствии шунтов при коротком замыкании во вторичке (при дуге) ток через первичку многократно возрастает и ограничивается лишь её сопротивлением, которое и так очень мало.

             Таким образом, шунты не дают трансу быстро перегреться при подключенной нагрузке. Хотя МОТ и греется, но в печке ставят  вентилятор для его охлаждения и он не сдыхает. Если же шунты удалить, то мощность, отдаваемая трансом, повышается, но перегрев происходит гораздо быстрее. Шунты у импортных МОТов обычно хорошо залиты эпоксидкой и их не так просто удалить. Но сделать это всё-же желательно, уменьшится просадка под нагрузкой. Для уменьшения нагрева могу посоветовать погрузить МОТ в масло, но сделать это таким образом, чтобы масло в случае перегрева или даже возгорания не могло причинить вреда.

Батарея из трансформаторов МОТ для питания нашей катушки Тесла

Мы использовали батарею из четырёх МОТов, собранную аналогичным нашей схеме. Помните. что напряжение на вторичной обмотке многократно превышает сетевое и смертельно опасно, опасайтесь дуговых разрядов и не работайте без снятия напряжения!

8.2. Конденсаторный блок — Капы: Под Капами подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2,  ТГК, КТК, К15-11, К15-14 -для установок высокой частоты!) Самое сложное в капах- это найти их.

Капы -высоковольтный конденсаторный блок

8.3. Фильтр от ВЧ: соответственно две катушки, выполняющие функцию фильтров от напряжения высокой частоты. В каждой 140 витков медного лакированного провода 0.5 мм в диаметре.

Фильтр высокой частоты и  конденсаторный блок

Фильтр ВЧ и КАПы- конденсаторный блок для питания Теслы

8.4. Искровик: Искровик нужен  для коммутации питания и возбуждения колебаний в контуре. Если в схеме не будет искровика , то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание! Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания.  Поэтому ставят балласт в виде дросселей — когда искровик замкнут дроссель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью. И да, если бы в розетке было 200 кГц, разрядник естественно был бы  не нужен.

Искровик для возбуждения колебаний в контуре катушки Тесла

Искровик для возбуждения колебаний в цепи питания катушки Тесла

8.5. Тор и катушка Тесла: Наконец-то очередь дошла и до самого трансформатора Тесла. Первичная обмотка катушки Тесла состоит из 7-9 витков провода очень большого сечения, впрочем подойдёт сантехническая медная трубка. Вторичная обмотка содержит от 400 до 800 витков, тут нужно подстраиваться. На первичную обмотку подаётся питание. У вторички один вывод надёжно заземлён, второй присоединён к ТОРУ (излучатель молний) . Тор, своеобразный токопроводящий бублик можно изготовить из обычной вентиляционной гофры.

Намотка катушки Тесла трудоёмкое и медитативное занятие

катушка Тесла перед сборкой

8.6. Небольшое видео про нашу самодельную катушку Тесла:

9. Практическое применение. Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов (радиоуправление) , беспроводной передачи данных (радио) и беспроводной передачи энергии. В начале XX века трансформатор Тесла также нашёл популярное использование в медицине. Пациентов обрабатывали слабыми высокочастотными токами, которые протекая по тонкому слою поверхности кожи не причиняли вреда внутренним органам (см. : скин-эффект, Дарсонвализация) , оказывая при этом «тонизирующее» и «оздоравливающее» влияние. Похожая на этот трансформатор схема используется в системах зажигания двигателей внутреннего сгорания, но там она низкочастотная.

         В наши дни трансформатор Тесла не имеет широкого практического применения. Он изготовляется многими любителями высоковольтной техники и сопровождающих её работу эффектов. Также он иногда используется для поджига газоразрядных (в том числе неисправных) ламп и для поиска течей в вакуумных системах.  Есть теория, что его использовали для создания радиопомех.

            Некоторые создают аттракционы, другие светильники и фокусы. один чудак и вовсе умудрился создать новогоднюю ёлку. Цвета у него получились благодаря нанесению разных веществ на излучатель. Например если нанести раствор какой нибудь борной кислоты, то будет корона зеленая. Если марганца ,то вроде ярко синяя, если лития, то малиновый. Так что, катушка Тесла в руках современного человека превратилась в игрушку и только.

Применение катушки Тесла

Это должно изображать сигнализацию. Хотя совершенно очевидно, что такая близость может оказаться фатальной для электрооборудования автомобиля =)

У меня есть своя идея по применению трансформатора Тесла, но об этом в другой раз.  🙂

________________________________________________________________________

На страницах нашего интернет магазина, Вы можете купить готовую катушку Тесла

________________________________________________________________________

П.С.  Выражаю  благодарность создателю нашей катушки Тесла,

Ларионову А.

за предоставленные материалы!

принцип работы, как сделать трансформатор тесла своими руками

Одним из самых распространенных изобретений Николы Тесла считается трансформатор Тесла. Работа этого устройства основана на действии резонансных электромагнитных стоячих волн в катушках. Этот принцип лег в основу множества современных вещей: люминесцентные лампы, кинескопы телевизоров, зарядка устройств на расстоянии. Благодаря явлению резонанса в момент совпадения частоты колебаний контура первичной обмотки с частотой колебания стоячих волн вторичной обмотки между концами катушки проскакивает дуга.

Katushka-Tesla-svoimi-rukami

Katushka-Tesla-svoimi-rukami

Несмотря на всю кажущуюся сложность этого генератора, сделать его можно и самому. Технология того, как сделать катушку Тесла своими руками, содержится ниже.

Составные части и принцип работы

Трансформатор Тесла собирается из первичной, вторичной катушки и обвязки, составляемой из разрядника или прерывателя, конденсатора и терминала, служащего выходом.

Первичная обмотка состоит из небольшого числа витков медного провода большого сечения или медной трубки. Она бывает горизонтальной (плоской), вертикальной (цилиндрической) или конической. Вторичная обмотка состоит из большого числа витков меньшего сечения и является наиболее важным узлом конструкции. Отношение ее длины к диаметру должно составлять 4:1, а в основании должно располагаться заземленное защитное кольцо из медного провода, призванное сохранить электронику установки.

Так как работает трансформатор Тесла в импульсном режиме, его конструкция характеризуется тем, что в нее не входит ферромагнитный сердечник. Это позволяет снизить взаимную индукцию между обмотками. Конденсатор, взаимодействуя с первичной катушкой, создает колебательный контур с включенным в него разрядником, в данном случае газовым. Разрядник собирают из массивных электродов, а для большей износостойкости дополнительно снабжают радиаторами.

Принцип работы катушки Тесла следующий. Конденсатор через дроссель заряжается от трансформатора. Скорость зарядки напрямую зависит от показателя индуктивности. Зарядившись до критического уровня, он вызовет пробой разрядника. После этого в первичном контуре генерируются высокочастотные колебания. Одновременно с этим активируется разрядник, убирающий трансформатор из общего контура, замыкая его.

Если это не произошло, то в первичном контуре могут произойти потери, негативно влияющие на его работу. В стандартной схеме параллельно с источником питания устанавливается газовый разрядник.

Таким образом, катушка Тесла на выходе может выдать напряжение в несколько миллионов вольт. От такого напряжения в воздухе возникают разряды электричества, имеющие вид коронарных разрядов и стримеров.

Крайне важно помнить, что эти изделия генерируют токи высокого потенциала и смертельно опасны для жизни. Даже маломощные устройства способны вызывать сильные ожоги, повреждение нервных окончаний, мышечных тканей и связок. Способны вызывать остановку сердца.

Конструкция и сборка

Трансформатор Тесла был запатентован в 1896 г. и по своей конструкции прост для исполнения. Он включает в себя:

  1. Первичную катушку с обмоткой из медной жилы сечением от 6 мм², в количестве достаточном для 5-7 витков.
  2. Вторичную катушку из диэлектрического материала и провода диаметром до 0,5 мм и длиной достаточной для 800-1000 витков.
  3. Полусферы разрядника.
  4. Конденсаторов.
  5. Защитного кольца из медной жилы, как на первичной обмотке трансформатора.

Особенность прибора заключается в том, что его мощность не зависит от мощности питающего источника. Важнее физические свойства воздуха. Устройство может создавать колебательные контуры различными методами:

  • с использованием разрядника искрового промежутка;
  • с помощью генератора колебания на транзисторах;
  • на лампах.

Для изготовления трансформатора Тесла своими руками потребуется:

  1. Для первичной обмотки — 3 м тонкой медной трубки диаметром 6 мм либо медная жила того же диаметра и длины.
  2. Для сборки вторичной обмотки необходима ПВХ труба диаметром 5см и длиной около 50 см и резьбовой фитинг ПВХ к ней. Также необходим медный, покрытый лаком или эмалью, провод диаметром 0,5 мм и длиной 90 м.
  3. Металлический фланец с внутренним диаметром 5 см.
  4. Различные гайки, шайбы и болты.
  5. Разрядник.
  6. Гладкая полусфера для терминала.
  7. Конденсатор можно изготовить самостоятельно. Для него потребуются 6 стеклянных бутылочек, поваренная соль, рапсовое или вазелиновое масло, алюминиевая фольга.
  8. Потребуется источник питания, выдающий 9кВ при 30мА.

Схема трансформатора Тесла проста в реализации. От трансформатора отходят 2 провода с подключенным разрядником. К одному из проводов подключаются последовательно соединенные конденсаторы. В конце расположена первичная обмотка. Отдельно располагается вторичная катушка с терминалом и заземленным кольцом защиты.

Описание того, как собрать катушку Тесла в домашних условиях:

  1. Изготавливают вторичную обмотку, предварительно закрепив край провода на конце трубы. Наматывать следует равномерно, не допуская обрыва провода. Между витками не должны присутствовать зазоры.
  2. Закончив, оберните обмотку в верхней и нижней частях малярной лентой. После этого покройте обмотку лаком или эпоксидной смолой.
  3. Подготовьте 2 панели для нижнего и верхнего оснований. Подойдет любой диэлектрический материал, лист фанеры или пластика. Установите по центру нижнего основания металлический фланец и закрепите его болтами так, чтобы между нижним и верхним основаниями осталось место.
  4. Подготовьте первичную обмотку, скрутив ее в спираль и закрепив на верхнем основании. Просверлив в нем 2 отверстия, выведите концы трубки в них. Закреплять ее следует так, чтобы исключить соприкосновение обмоток и при этом соблюсти расстояние между ними в 1 см.
  5. Для изготовления разрядника потребуется поместить 2 болта напротив друг друга в деревянную рамку. Расчет сделан на то, что при движении они будут играть роль регулятора.
  6. Конденсаторы изготавливаются следующим образом. Стеклянные бутылки обматывают фольгой и заливают в них соленую воду. Ее состав для всех бутылок должен быть одинаковым — 360 г на 1л воды. Пробивают крышки и вставляют в них провода. Конденсаторы готовы.
  7. Соединяют все узлы по схеме, описанной выше. Обязательно заземляют вторичную обмотку.
  8. Итоговое количество в первичной обмотке должно составить 6,5 витка, во вторичной — 600 витков.

Описанная последовательность действий дает представление о том, как сделать трансформатор Тесла самому.

Включение, проверка и регулировка

Первый запуск желательно производить вне помещения, также стоит подальше убрать все бытовые приборы, чтобы исключить их поломку. Помните о мерах предосторожности! Для запуска выполняют следующие действия:

  1. Проходят по всей цепочке проводов и проверяют, чтобы нигде не соприкасались оголенные контакты, а все узлы были надежно закреплены. В разряднике между болтами оставляют небольшой зазор.
  2. Подают напряжение и наблюдают за появлением стримера. В случае его отсутствия к вторичной обмотке подносят люминесцентную лампу или лампу накаливания. Желательно закрепить их на диэлектрике, подойдет кусок ПВХ трубы. Появление свечения подтверждает, что трансформатор Тесла работает.
  3. В случае отсутствия свечения меняют выводы первичной катушки местами.

Если с первого раза не получилось, не отчаивайтесь. Попробуйте изменить количество витков во вторичной обмотке и расстоянием между обмотками. Подкрутите болты в разряднике.

Мощная катушка Тесла

Отличительной особенностью такой катушки являются ее размеры, сила получаемого тока и метод генерации резонансных колебаний.

Выглядит это следующим образом. После включения заряжается конденсатор. Достигнув максимального уровня заряда, происходит пробой в разряднике. На следующем этапе образуется LC контур — цепь, образованная последовательным включением конденсатора и первичного контура. Это создает во вторичной обмотке резонансные колебания и напряжения высокой мощности.

При этом нечто подобное можно собрать и в домашних условиях. Для этого следует:

  1. Увеличить в 1,5-2,5 раза диаметр катушки и сечение провода.
  2. Изготовить терминал в форме тороида. Для этого подойдет алюминиевая гофра диаметром 100 мм.
  3. Заменить источник постоянного на источник переменного тока, выдающий 3-5кВ.
  4. Сделать надежное заземление.
  5. Убедиться в том, что ваша проводка выдержит такую нагрузку.

Такие трансформаторы могут генерировать мощность до 5кВт и создавать коронарные и дуговые разряды. При этом максимальный эффект достигается при совпадении частоты обоих контуров.

Катушка Тесла своими руками (схема, 32 фото и подробное описание)

Самодельная мини катушка Тесла сделанная своими руками в домашних условиях. Схема и подробное описание изготовления.

Всем самоделкиным привет! В этот раз, мы рассмотрим очень интересную самоделку — самодельный трансформатор Теслы.

Трансформатор Теслы (катушка Теслы) — это резонансный трансформатор, производящий высокое напряжение высокой частоты. Устройство изобретено Николой Теслой и носит его имя.  Запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

Думаю, каждый из Вас, слышал о катушке Теслы, сделать такой трансформатор можно и в домашних условиях. Мы изготовим миниатюрную версию этого устройства, подробные пошаговые фото представлены ниже.

Понадобятся материалы:

  • — Медные провода диаметром — 0,25 и 1,2 мм.
  • — Транзистор 2N2222A.
  • — Резистор 22 КОм.
  • — Батарейка 9 В (Крона).
  • — Разъем для батареи.
  • — Припой.
  • — Полиэтиленовая трубка, кусочек фанеры.
  • — Изоляционная лента.

Схема катушки Тесла.

В качестве корпуса катушки можно использовать полиэтиленовую трубку, также подойдет и ПВХ труба. Ее внешний диаметр должен быть около 20 мм. На одном краю трубки зафиксируем изоляционной лентой край эмалированного провода диаметром 0,25 мм, и наматываем вторичную, высоковольтную обмотку.

Всего потребуется сделать 200 витков, важно укладывать их плотно друг к другу, не допуская перехлестов и пропусков. Также недопустимы разрывы. Последние витки также фиксируются изоляционной лентой.

Для изготовления первичной обмотки, нужен провод диаметром 1,2 мм. Его края зачищаются наждачной бумагой, или ножом. Количество витков обмотки — четыре.

Катушку нужно зафиксировать на деревянной дощечке, сделать это можно с помощью термоклея.

Затем на катушку надевается первичная обмотка, и фиксируется в ее нижней части

Коллектор транзистора припаивается к одному из выводов первичной обмотки.

К базе транзистора припаивается один вывод высоковольтной обмотки. Второй останется свободным.

Резистор припаивается между базой транзистора, и вторым выводом первичной обмотки.

Теперь остается припаять отрицательный провод питания к коллектору, а положительный — ко второму выводу первичной обмотки.

Можно подключать батарейку 9 вольт, к клеммам, и начинать испытания.

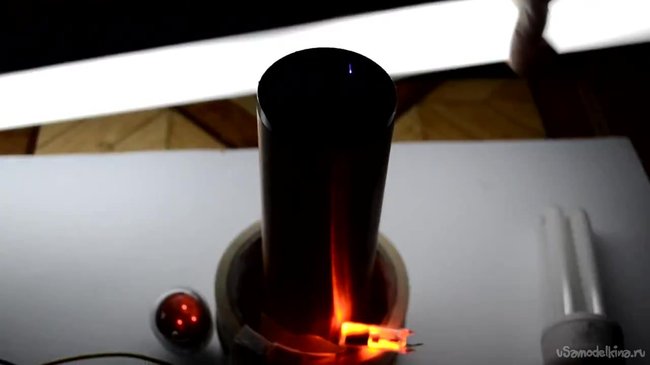

Люминесцентная лампа, засветилась при приближении к трансформатору.

Также светится и светодиод, припаянный к небольшой катушке.

Вот так это выглядит в темноте.

Вот такую самодельную катушку Тесла, можно сделать своими руками в домашних условиях.

Не забывайте, что Вы имеете дело с высоким напряжением! Соблюдайте безопасность!


Процесс изготовления трансформатора Теслы, также показан в этом видео:

Автор самоделки: «KJDOT».

Как сделать катушку тесла своими руками


Катушка тесла наверняка знакома многим по компьютерным играм или художественным фильмам. Если кто и не знает, что это проясним, это специальное приспособление, которое создает высокое напряжение высокой частоты. Если говорить проще, то благодаря катушке тесла можно держать искру в руках, зажигать лампочку без проводов и так далее.

Перед тем, как приступить к изготовлению нашей катушки, предлагаем посмотреть видеоролик

Нам понадобится:
— 200 м медного провода диаметром от 0.1 до 0.3 мм;
— провод диаметром 1 мм;
— 15-30 см пластиковой канализационной трубы диаметром от 4 до 7 см;
— 3-5 см канализационной трубы диаметром от 7 до 10 см
— транзистор D13007;
— радиатор для транзистора;
— переменный резистор на 50 кОм;
— постоянный резистор на 75 Ом и 0.25 вт.;
— источник питания на 12-18 вольт и ток 0.5 на ампера;
— паяльник, припой и канифоль.

Длинный кусок трубы необходим для вторичной обмотки, а короткий для первичной. Если найти трубу такого диаметра не удается, то можно заменить ее обычным скотчем, как это делает автор. Медный провод можно достать из старых трансформаторов или же просто приобрести на рынке.

С материалами разобрались, можно приступить к сборке. Сборку, по словам автора видео, лучше начинать не с первичной, а со вторичной катушки, то есть длинной трубы. Для этого берем трубу, которая отныне будет каркасом и закрепляем на ней проволоку.

Теперь нужно намотать примерно 1000 витков, обращая на то, чтобы не было перехлестов, больших расстояний между витками. Автор утверждает, что это сделать не так сложно, как может показаться с первого взгляда, и при желании можно закончить работу за час-полтора.

Когда обмотка вторичного каркаса окончена советуется покрыть ее лаком или просто обклеить скотчем, чтобы конструкция не испортилась со временем.

Теперь можно приступить к первичной обмотке. Делается она обычным проводом диаметром 1 мм. Провод можно использовать абсолютно любой. Обмотать нужно примерно 5-7 витков.

Далее нам предстоит собрать несложную схему, рисунок которой мы приводим ниже.

Крепим транзистор D13007 на радиаторе, затем припаиваем провод, идущий от вторичной обмотки к одному контакту транзистора.

На тот же контакт припаиваем постоянный резистор.

На втором конце постоянного резистора припаиваем переменный резистор.

Теперь берем первичную обмотку, засовываем вторичную в нее и припаиваем два провода, которые идут с нее на переменный резистор и резистор D13007.

Подключаем плюсовой и минусовой провода к тем же резисторам и подключаем нашу катушку тесла к источнику. Если желаемого эффекта не наблюдается, то нужно всего лишь поменять местами провода, идущие от первичной обмотки.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как самостоятельно сделать катушку Тесла?

катушка тесла

Для того, чтобы самостоятельно создать генератор Тесла, необходимо иметь такие детали:

  • трансформатор;
  • конденсатор;
  • разрядник;
  • первичная катушка, которая должна иметь низкую индуктивность;
  • вторичная катушка, должна иметь высокую индуктивность;
  • конденсатор вторичный, должен иметь небольшую емкость;
  • проволока разных диаметров;
  • несколько трубок из пластика или картона;
  • обычная шариковая ручка;
  • паяльник;
  • фольга;
  • металлическое кольцо;
  • штырь, чтобы заземлить прибор;
  • металлический штырь, чтобы ловить заряд;

Пошаговая инструкция по сборке

самодельная катушка Тесла

Для того, чтобы изобретение работало исправно и не представляло угрозы, нужно тщательно додерживаться всех инструкций и быть очень осторожным.

Тщательно следуйте руководству, и проблем не возникнет:

  1. Выбрать подходящий трансформатор. Он определяет размер катушки, которую вы сможете сделать. Вам нужен такой, чтобы мог выдавать как минимум 5-15 Вт, и ток 30-100 миллиампер.
  2. Первый конденсатор. Его можно создать с помощью более мелких конденсаторов, скреплённых наподобие цепи. Они будут равномерно накапливать энергию в вашем первичном контуре. Но для этого они должны быть одинаковыми. Конденсатор можно снять с нерабочего телевизора, купить в магазине или сделать самостоятельно с помощью обычной пленки и фольги из алюминия. Чтобы ваш конденсатор был максимально мощным, он должен заряжаться постоянно. Заряд должен подаваться каждую секунду по 120 раз.
  3. Разрядник. Для одиночного разрядника можно взять провод, толщина которого больше 6 миллиметров. Это нужно, чтобы электроды смогли выдержать тепло, которое будет выделяться. Электроды можно охлаждать с помощью потока холодного воздуха, использовав фен, пылесос, кондиционер.
  4. Обмотка первой катушки. Вам нужна специальная форма, вокруг которой нужно намотать медную проволоку. Ее можно взять из старого ненужного электрического прибора или купить новую в магазине. Форма, на которую будет наматываться проволока должна быть либо в форме цилиндра или конуса. От длины проволоки напрямую зависит индуктивность катушки. А первичная, как уже написано выше, должна быть с низкой индукцией. Витков должно быть немного, и проволока может быть и не цельной, иногда используют куски, скрепляя их.
  5. Уже можно собрать созданные приборы в одно целое, присоединив их один к другому, как звенья в цепи. Если все сделано правильно, то они должны создать первичный колебательный контур, который будут передавать электроды.
  6. Вторичная катушка. Создается также, как и первая, на форму наматывается проволока, витков должно быть больше. Ведь вторая катушка нужна намного больше и выше, чем первая. Она не должна создавать вторичный контур, наличие которого может привести к сгоранию первичной катушки. Не забывайте о том, что эти катушки должны быть одинаковой частоты, чтобы исправно работать и не сгореть во время включения прибора.
  7. Другой конденсатор. Его форма может быть как круглой, так и сферической. Делается также, как и для первичной катушки.
  8. Соединение. Для создания вторичного контура нужно соединить оставшиеся катушку и конденсатор в одно целое. Но, необходимо заземлить контур, чтобы не нанести вред приборам, которые подключены в сеть. Заземлять нужно как можно дальше от проводки, которая размещена по всему дому. Заземлить очень просто – нужно воткнуть штырь в землю.
  9. Дроссель. Необходимо сделать дроссель, чтобы не поломать разрядником всю электросеть. Создать просто – плотно намотать проволоку на шариковую ручку.
  10. Собрать все вместе:
    • первичную и вторичную катушки;
    • трансформатор;
    • дроссели;
  11. Нужно разместить обе катушки рядом и присоединить к ним трансформатор с помощью дросселей. Если вторая катушка получилась больше первой, то первую можно разместить внутри.

Прибор начнет работать после подключения трансформатора.

Устройство

самодельная катушка Тесла

схема простейшего трансформатора Тесла

Данный прибор состоит из нескольких деталей:

  • 2 разных катушек: первичная и вторичная;
  • разрядника;
  • конденсатора;
  • тороида;
  • терминала;

Также, в состав первичной входят провод, диаметр которого больше 6 миллиметров и медная трубка. Чаще всего, она создается именно горизонтальной, но бывает еще вертикальной и в форме конуса. Для другой катушки используют намного больше провода, диаметр которого меньше, чем у первой.

Для создания трансформатора Тесла, не используют ферромагнитного сердечника, и таким образом, уменьшают индукцию между первичной и вторичной катушками. Если использовать ферромагнитный сердечник, то взаимоиндукция будет намного сильнее. А это не подходит для создания и нормального функционирования прибора Тесла.

Колебательный контур образуется благодаря первой катушке и подключенному к ней конденсатору. Также, в него входит и один нелинейный элемент, а именно – обычный газовый разрядник.

Вторичная образует такой же контур, но вместо конденсата используется емкость тороида, и сам межвитковой промежуток в катушке. Кроме того, такая катушка, чтобы не допустить электрический пробой, покрывается специальной защитой – эпоксидной смолой.

Терминал обычно используется в виде диска, но он может быть сделан и в виде сферы. Он необходим, чтобы получить длинные разряды из искр.

В этом приборе используются 2 колебательных контура, что и отличает это изобретение от всех остальных трансформаторов, которые состоят только из одного. Для того, чтобы данный трансформатор работал исправно, эти контуры должны иметь одну и ту же частоту.

Принцип работы

принцип работы катушки Тесла

Катушки, которые вы создали, имеют колебательный контур. Если к первой катушке подвести напряжение, то она создаст собственное магнитное поле. С его помощью передается энергия от одной катушки к другой.

Вторичная катушка создает вместе с емкостью такой же контур, который способен накапливать энергию, которую передала первичная. Все работает по простой схеме – чем больше энергии способна передать первая катушка, а вторая – накопить, то тем больше будет напряжение. И результат будет более зрелищный.

Как говорилось выше, чтобы прибор начал работать, его необходимо подключить к питающему трансформатору. Для того, чтобы направить разряды, которые выдает генератор Тесла, нужно рядом разместить металлический предмет. Но делать это так, чтобы они не соприкасались. Если рядом положить лампочку, то она будет светиться. Но только в том случае, если напряжения будет достаточно.

Чтобы сделать самостоятельно изобретение Тесла, нужно делать математические расчеты, поэтому нужно иметь опыт. Или же найти инженера, который поможет правильно вывести формулы.

Практические советы

  1. Если опыта нет, то лучше не начинайте работу самостоятельно. Помочь вам сможет инженер.
  2. Будьте очень аккуратны, ведь разряды, которые выдает генератор Тесла, могут обжечь.
  3. Такое изобретение способно вывести из строя все подключенные устройства, перед включением будет лучше убрать их подальше.
  4. Все металлические предметы, которые находятся недалеко от включенного устройства, могут обжигать.

Статья была полезна?

0,00 (оценок: 0)

Мини катушка Тесла своими руками

Мини катушка Тесла


Устройство, изобретённое Николой Теслой и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты.

Итак, что же нам понадобится:
— конденсатор 0.1мф 400В
— резистор на 2.2 кОм 150 Ом;
— транзистор КТ805
— трубка длиной 10см и диаметром 3 см;
— источник питания на 12В
— медная проволока с сечением 0.3 мм
— провод диаметром 2..5 мм;
— клеевой пистолет;
— кусок фанеры;
— паяльник;
— провода

Наматываем медную проволоку на трубку немного отступив от краев зафиксировать провод можно скотчем наматываем 1000 витков после этого можно промазать катушку лаком.

Вторичную обмотку мотаем проводом 2-5 мм 3-5 витков обмотка не должна касаться первичной обмотки.

Собираем схему из 4 компонентов транзистор КТ805 и двух резисторов на 2.2Ком и 150 Ом конденсатор 0.1мф 400В

Мини катушка Тесла своими руками
Мини катушка Тесла своими руками
Мини катушка Тесла своими руками

Теперь приклеиваем катушку к фанере вместе с вторичной обмоткой и транзистором и припаиваем к обмоткам как показано на схеме.


Мини катушка Тесла своими руками

Мини катушка Тесла готова подключаем к ней 12В должна появится электрическая дуга в пол сантиметра.

Мини катушка Тесла своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Повтори изобретение легендарного Николы Теслы! 4 катушки Теслы из подручных материалов

162 года назад родился Никола Тесла — ученый и изобретатель, имя которого овеяно легендами. Ему приписывают изобретение первого электромобиля, беспроводной передачи электричества и даже «лучей смерти». Но и реальные, изученные и подтвержденные изобретения Теслы впечатляют: он внес огромный вклад в изучение электричества, радиоволн и магнитных полей.

Главным открытием Теслы остается переменный ток. Конечно, гениальный серб не изобрел его (как иногда пишут в популярных статьях), а лишь нашел ему практическое применение. Попутно он сконструировал двигатель и генератор переменного тока, «потомки» которых используются до сих пор.

Еще одно известное изобретение, которое родилось в ходе экспериментов с электричеством, — катушка Теслы. По функции это резонансный трансформатор для выработки тока высокой частоты и напряжения, но сегодня такие катушки уже мало используются по прямому назначению. Чаще всего их можно увидеть в музеях занимательных наук или на сцене, в разных шоу-проектах. Все дело в зрелищности: катушки формируют в воздухе красивые разряды бело-сиреневого цвета и издают необычный звук. То, что для человека переменный ток высокой частоты (от 700 Гц) безвреден, открыл еще сам Тесла.

Хотите собрать свою катушку Теслы? Мы нашли для вас четыре способа, как соорудить ее из подручных материалов. А в конце будет бонус: рассказ о самой большой Тесла-катушке в России.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-20

Никола Тесла во время одного из экспериментов



Общая теория и детали



Конструкция типичной катушки Теслы включает такие элементы:

  1. Первичный контур (катушка L1 из медной трубки).
  2. Вторичный контур (катушка L2 из медного провода).
  3. Тороид для накопления энергии.
  4. Заземленный контур безопасности.

ВАЖНО:

  • обе катушки наматывайте в одну сторону: либо по часовой, либо против часовой стрелки;
  • между катушками (намотками) должен быть зазор не менее 1 см.



Компоненты схемы питания:

  1. Транзистор КТ805, КТ808, КТ809 или современный аналог: MJE13009, MJE13006, MJE13007, MJE13008, MJE13009.
  2. Резистор на 150–200 Ом.
  3. Конденсатор 1000 мкФ 16 В.
  4. Вентилятор для охлаждения транзистора. Если вентилятор будет частью общей схемы, для него понадобится регулятор напряжения: L7812CV или советский аналог КР142ЕН8Б (т. к. рабочее напряжение стандартного вентилятора — 12 В, а катушки Теслы — до 30 В).



Простая схема питания:

Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-1



Источник фото

Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-2

Источник фото



Компоненты можно разместить на печатной плате либо методом навесного монтажа — на МДФ или картоне.

И пару слов о технике безопасности. Несмотря на то, что разряды катушки Тесла не причиняют человеку вреда вследствие так называемого «скин-эффекта» (ток проходит по поверхности кожи), важно соблюдать электробезопасность при ее сборке и испытаниях. Не рекомендуется и находиться рядом с работающей катушкой слишком долго: высоковольтное поле может негативно повлиять на самочувствие.

Также мы советуем убрать из зоны действия катушки все гаджеты, включая электронные часы.

А теперь перейдем к сборке устройства. Питание мы уже разобрали выше, а вот пять способов, как и из чего соорудить корпус, катушки и тороид.



Способ первый: «на флейте водосточных труб»

Пользователь «Хабра» Uris рассказал о том, как собрать небольшую катушку Тесла из самых бюджетных материалов: сантехнических труб, фитингов и медного провода.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-10



Вам понадобится:

  • труба 40×0,25 м;
  • переходное кольцо на трубу 40 мм;
  • муфта переходная на гладкий конец чугунной трубы на 50 мм;
  • резиновая манжета на 50мм;
  • медный провод 0,1–0,15 мм;
  • жидкая резина;
  • медная пластина толщиной до 0,5 мм и шириной около 80 мм;
  • лак высоковольтный;
  • широкая термоусадка;
  • отожженная полоска меди для контактов;
  • блок питания 12 В.



Процесс сборки:

1. Трубу вставьте внутрь муфты и зафиксируйте манжетой.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-3

2. Намотайте тонкий медный провод на свободный конец трубы, чтобы получить вторичную катушку. Важна аккуратность: витки нужно класть в один слой вплотную друг к другу; провод не перегибать.

3. Изоляция катушки. Намотку покройте высоковольтным лаком и упакуйте в термоусадку. Внимание: с лаком можно работать только на улице или в хорошо проветриваемом помещении!

4. Первичная катушка: медную трубку аккуратно выгните вокруг резиновой муфты, которую насадили на нижнюю часть трубы. Чтобы трубка не перегибалась, насыпьте в нее мелкий песок или соль. Должна получиться спираль в 2,5 витка с расстоянием между витками примерно 3 мм.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-9



5. Контакты. Uris советует делать их из отожженной медной полосы и как можно короче, чтобы минимизировать потери. На верхнем конце трубки располагается переходник-кольцо: оно прижимает медный круглый контакт, на который припаян верхний вывод высоковольтной катушки. Кольцо перекрыто медной «крышкой», которая снаружи для изоляции залита жидкой резиной. В центре переходника выведен мини-разъем.

Нижний вывод высоковольтной катушки заземлен.

6. Первичный контур запитывается по схеме выше.

Готово! Эта катушка не дает видимые разряды, но заставляет светиться люминесцентные лампы. Вы можете попробовать собрать для нее усилитель — сферу или тороид.





Способ второй: трансформатор и конденсаторы

Материал неизвестного автора опубликован на DIY-ресурсе Cxem.net.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-9



Вам понадобятся:

  • Медная проволока 0,3 мм — около 250 метров.
  • Конденсаторы (автор использует 3 × 24 275VAC 0.33μF).
  • Водосточная труба ПВХ d=75 мм, ее нужно 30–40 см. Можно другие диаметры, но общее правило такое: высотка катушки равна пяти ее диаметрам.
  • Медная трубка (6 мм), отрезок в 5 м.



Процесс сборки:

1. Наматываем вторичную катушку на водопроводной трубе. Важна аккуратность!

2. Создаем вторичную катушку из медной трубки. Здесь используется спираль с внутренним диаметром 17см и расстоянием между витками 3 мм, в шесть витков.

3. Собираем конденсатор. Автор использует блок из трех сборок с 24 конденсаторами в каждой (емкость рассчитана по формуле C = I ⁄ (2πfU)). Напряжение в каждой сборке – 6600 В, общая ёмкость всех сборок – 41,3 нФ. Каждый конденсатор снабжен гасящим резистором 10 МОм.

4. Собираем трансформатор и разрядник. В этой катушке используется трансформатор от неоновой вывески NST 4 кВ 35 мА и разрядник из двух болтов и металлического шарика.

Как работает схема питания: когда конденсатор достигает достаточного уровня заряда, он разряжается на разрядник, и там проскакивает искра. Происходит короткое замыкание первичной обмотки трансформатора; в ней начинаются колебания.

5. Настройка катушки: схема настраивается через изменение сопротивления первичной обмотки. Для этого нужно менять точку подключения к ней. Когда в верхней части вторичной обмотки будет очень высокое напряжение, в воздухе появятся красивые разряды. Это и есть сигнал успешной настройки.

6. «Усилитель». Автор использовал не тороид, а сферу — пластиковый шар около 12 см в диаметре, обернутый фольгой.



Способ третий: стимпанк-катушка с подсветкой

Пользователь сайта sdelaitak24.ru предлагает интересную конструкцию катушки Тесла со светодиодной подсветкой и эффектными медными деталями.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-22



Вот что для нее понадобится.

  • Провод эмалированный ПЭТВ-2 диаметр 0,2 мм.
  • Провод медный в полихлорвиниловой изоляции диаметр 2,2 мм.
  • Туба от силиконового герметика.
  • Труба медная диаметр 8 мм, 130 см.
  • Металлический стержень с заточенным концом.
  • Фольгированный текстолит 200х110 мм.
  • Резисторы 2,2К, 500 R.
  • Конденсатор 1mF.
  • Светодиоды 3-вольтовые, 2 шт.
  • Радиатор 100х60х10 мм.
  • Регулятор напряжения L7812CV или КР142ЕН8Б.
  • Вентилятор 12-вольтовый от компьютера.
  • Коннектор Banana – 2 шт.
  • Транзистор MJE13006, 13007, 13008, 13009; из советских – КТ805, КТ819 и аналогичные.



Процесс сборки:

1. Как водится, начинаем с самой ответственной, но очень скучной операции: намотки катушки L2. Ее мы сделаем на тубе от герметика медным эмалированным проводом. Концы провода нужно вывести внутрь тубы через заранее просверленные отверстия. А катушку покрыть 1-2 слоями нитролака.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-12



2. Внутрь тубы вставляем металлический стержень — отрезок проволоки или гвоздь. Подпаиваем к нему верхний конец провода катушки.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-13



3. Готовую L2 закрепляем на текстолитовой плите стержнем вверх. В месте соединения в плите должно быть отверстие, чтобы вывести нижний конец провода катушки, и второе отверстие для светодиода.

4. Изготавливаем печатную плату по схеме, приведенной ниже. На ней предусмотрены два светодиода и питание для компьютерного вентилятора. Транзистор и регулятор напряжения намажьте термопастой; регулятор напряжения изолируйте от радиатора с помощью теплопроводящих прокладок и изоляционных шайб.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-6



5. Крепим на плату катушку L1 из оголенного медного провода и запитываем ее. Оптимальное количество витков — 2,5.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-14



6. Настраиваем катушку Теслы. Поднесите флуоресцентную лампу: если та не светится, поменяйте выводы местами. Затем перемещайте верхний провод вывода, чтобы найти то место крепления, при котором у лампы будет максимально яркое свечение.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-15



7. Чтобы увеличить мощность, прикрепляем на металлический стержень тороид из медной трубки.





Способ четвертый: мини-катушка с питанием от «кроны»

Это инструкция по сборке небольшой катушки Теслы из доступных радиодеталей и девятивольтовой батарейки. Если вы хотите показать друзьям фокус с «волшебными лампочками», но не готовы экспериментировать с током от сети — она написана для вас. Видеовариант опубликован на youtube-канале «Все идеи».



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-23



Вот что вам понадобится.

  • Выключатель.
  • Резистор на 22 кОм.
  • Транзистор 2N2222A.
  • Коннектор для «кроны».
  • Труба ПВХ d=20 мм, отрезок длиной 85 мм.
  • Батарейка «крона» 9V.
  • Медный провод сечением 0,5 мм.
  • Провод в изоляции ПВХ сечением 1 мм, отрезок длиной 15–20 см.
  • Обрезок фанеры или ламината размерами примерно 20х20 см.



Порядок сборки здесь почти такой же, как в предыдущих моделях.

1. Начнем с катушки L2. Намотайте медную проволоку на трубу в один слой, виток к витку, отступив от краев примерно на 0,5 см. Первый и последний виток зафиксируйте бумажным скотчем, чтобы намотка не слетала.

2. Прикрепите трубу-катушку на основание из фанеры или ламината с помощью термоклея. Так же закрепите выключатель, транзистор и коннектор для кроны.

3. Делаем катушку L1. Изолированный провод дважды обмотайте вокруг катушки и тоже зафиксируйте термоклеем.

4. Соедините схему в цепь:

♦ нижний конец провода вторичной (длинной) катушки — к среднему контакту транзистора;

♦ резистор — также к среднему контакту транзистора;

♦ верхний конец провода первичной (короткой) катушки — к резистору;

♦ нижний конец провода первичной обмотки — к правому контакту транзистора;

♦ контакт резистора с проводом первичной обмотки — к контакту выключателя;

♦ красный провод коннектора «кроны» (+) — к среднему контакту выключателя;

♦ черный провод коннектора «кроны» (-) — к левому контакту транзистора.



После того как вы установите в коннектор батарейку и нажмете выключатель, катушка заработает. Она не будет давать видимые разряды из-за низкого рабочего напряжения, но сможет зажечь флуоресцентную лампу в вашей руке.





Бонус: гигантская катушка высотой три метра

Этот «рецепт» разработали и опробовали пользователь «Хабра» zerglabs и его команда. Они создали катушку высотой около трех метров с расчётной мощностью примерно в 30–40 кВт. Энтузиасты выбрали разновидность катушки Теслы, известную как DRSSTC — Dual Resonant Solid State Tesla Coil. Она обладает особой «музыкальностью»: издает звуки, высотой которых можно управлять с помощью midi-пульта.



Повтори-изобретение-легендарного-Николы-Теслы-4-катушки-Теслы-из-подручных-материалов-17



Команда использовала:

  • Медный провод 1,6 мм.
  • Канализационную ПВХ-трубу d=30 мм, отрезок длиной 180 см.
  • Медную трубку диаметром 22 мм.
  • Алюминиевые трубы d=50 мм.
  • Фанеру и стеклотекстолит для деталей каркаса.



Процесс сборки:

1. Как и предыдущие мастера, zerglabs и его «соучастники» сначала обмотали трубу медным проводом, чтобы сделать вторичный контур. Ее закрепили на подставке из фанеры.

2. Вторичный контур сделали из медной трубки, которую уложили в подставку с пазами. Шесть витков, диаметр 22 мм.

3. Команда соорудила особенный тороид, удобный для транспортировки. Он состоит из фанерных элементов и загнутых алюминиевых труб и в собранном виде похож на скелетированный пончик. Как объясняет zerglabs, поле «обтягивает» тороид, поэтому его можно делать не сплошным.

4. Сборка электрической части. В силовом инверторе для больших катушек Теслы часто используются IGBT-модули. Для гигантской катушки команда взяла два модуля CM600DU-24NFH (600 ампер непрерывного тока, 1200 вольт), соединив их по схеме «мост». Модули скрепили медными шинами и снабдили электролитическими и плёночными конденсаторами. В управляющую автоматику встроили автоматический пускатель (большое силовое реле) и несколько силовых резисторов, чтобы при включении катушка не выбивала предохранители сети.

В конструкцию также вошла батарея конденсаторов: пять штук общей ёмкостью около 1,2 мкф и максимальным напряжением 20 киловольт. Их соединили с помощью медных пластин.

Сложная и секретная часть гигантской катушки — драйвер, модулирующий частоту колебаний. Он позволяет управлять разрядами, в том числе для того, чтобы играть на катушках мелодии. Но его схема — интеллектуальная собственность разработчиков.



Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.
