Как сделать солнечную батарею из панелей своими руками: сборка и монтажные инструкции

Углеводороды были и остаются основным источником энергии, однако все чаще человечество обращается к восполнимым и экологически безопасным ресурсам. Это стало причиной повышенного интереса к солнечным батареям и генераторам.

Однако многие не решаются на установку гелиосистемы из-за дороговизны обустройства комплекса. Удешевить продукцию можно, если взяться за ее создание самостоятельно. Сомневаетесь в собственных силах?

Мы расскажем вам, как сделать солнечную батарею своими руками, используя доступные комплектующие. В статье вы найдете всю необходимую информацию для того, чтобы выполнить расчет гелиосистемы, подобрать составляющие комплекса, осуществить сборку и установку фотопанели.

Содержание статьи:

Плюсы и минусы применения гелиосистем

По статистике, взрослый человек ежедневно использует около десятка различных приборов, работающих от сети. Хотя электричество считается относительно экологичным источником энергии, это иллюзия, ведь при его получении используются ресурсы, загрязняющие окружающую среду.

С этой точки зрения,  гораздо выигрышнее.

Галерея изображений

Фото из

КПД кристаллических кремниевых фотомодулей достигает 15 – 20%, и есть все основания полагать, что в ближайшие годы этот показатель вырастет. Уже сейчас существуют образцы, КПД которых достигает 22-33.7%. Пока они тестируются в лабораторных условиях, но скоро появятся в продаже. При выборе фотомодулей стоит обратить внимание на продукцию компании Sanyo

В среднем КПД батарей этого типа составляет 10-18.7%. Все зависит от основы пленочных солнечных элементов. Некоторые модели потенциально небезопасны для окружающей среды, т.к. содержат кадмий, поэтому при покупке следует тщательно изучить техническую документацию. Утилизируют такие батареи строго в соответствии с рекомендациями производителя

Модули этого типа называют еще многопереходными или тандемными. Они имеют особую структуру ячеек, которые образовывают несколько p-n переходов. Это относительно новый продукт на рынке, хотя для космической отрасли используется довольно давно. КПД (соответственно, и цена) таких моделей зависит от количества слоев ячеек

Это элементы, изготовленные из наноструктурированных материалов. Их используют в отраслях, где малый вес солнечных модулей имеет принципиальное значение. Благодаря сверхтонкой структуре можно существенно увеличить эффективность работы таких батарей. Для рядового покупателя сверхтонкие модули пока недоступны

Кристаллические кремниевые фотомодули

Тонкопленочные солнечные батареи

Многослойные солнечные модули

Сверхтонкие многослойные солнечные модули

Комплектующие для сборки  и генераторов давно есть в свободной продаже, и при желании собрать систему может любой желающий. Для этого потребуются некоторые финансовые вложения и время. Процесс сборки кропотлив, требует внимания и точности, зато сама работа не отличается особой трудоемкостью.

Солнечная батарея для дачи
Солнечная батарея для дачи

В силу климатических особенностей многих регионов не приходится рассчитывать, что солнечной энергии хватит для полного обеспечения частного дома. Она способна покрыть лишь 20-30% всех энергопотребностей. Зато это хорошее решение для дачи

Преимущества применения солнечной энергии:

  1. Огромный потенциал. Солнце способно дать достаточно энергии для удовлетворения всех человеческих потребностей. Она возобновляема и неисчерпаема, чем выгодно отличается от угля, нефтепродуктов, природного газа.
  2. Доступность. Солнце есть везде – и в жарких странах, и в самых холодных. Его вполне достаточно для всех нужд.
  3. Экологичность. Из-за тотального энергетического кризиса «зеленая» энергетика – самая перспективная сфера для научных исследований и высокотехнологичных разработок. Солнечные батареи прекрасно справляются со своей задачей без вреда для окружающей среды.
  4. Отсутствие шума. Гелиосистемы работают бесшумно, что выгодно отличает их от многих других источников энергии.
  5. Экономичность. Эксплуатация и обслуживание солнечных батарей не требуют никаких особых затрат. Вложив деньги один раз, владелец может использовать систему в течение 20-25 лет. Главное – своевременно чистить элементы.
  6. Широкая сфера применения. Солнечные батареи могут вырабатывать достаточно энергии для обеспечения дома электричеством и теплом. Однако это не единственная область их применения. Гелиосистемы используют для опреснения воды и даже для обеспечения энергией орбитальных станций.

Пока еще солнечные батареи дороги, хотя уже сейчас появляются способы существенно сэкономить при их самостоятельном изготовлении. Каждый год внедряются новые разработки, которые позволяют упростить и удешевить процесс получения солнечной энергии.

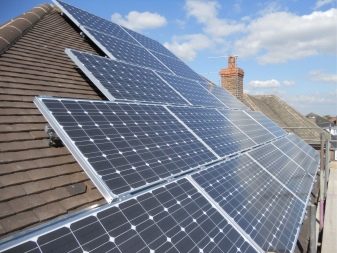

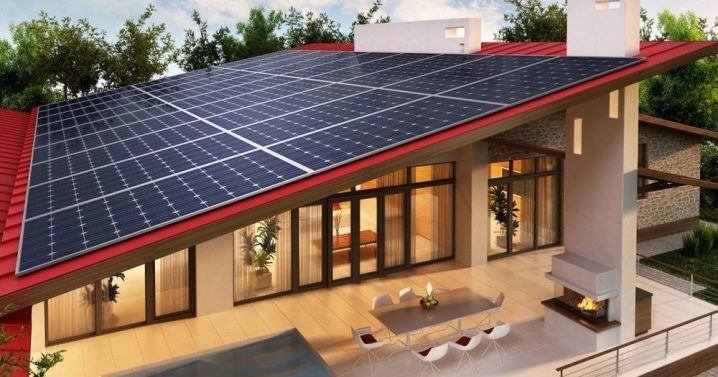

Солнечные батареи на крышеСолнечные батареи на крыше

Гелиосистемы плохо подходят в качестве основного источника энергии, а вот в качестве дополнительного или альтернативного – отличный вариант. По сравнению с ветрогенераторами, они более стабильны и выгодны

Интересная разработка – . Благодаря эластичности, фотополотно значительно проще устанавливать – панель “подстраивается” под форму крыши или другой опоры.

Одна из современных технологий – тонкопленочные модули, которые внедряют в стройматериалы. Также появились прозрачные накопительные элементы, предназначенные для использования в оконных конструкциях.

Это разработка японской компании Sharp. Специалисты считают, что уже в ближайшее время такие солнечные батареи станут в разы мощнее и выгоднее.

Схема гелиостанции для частного домаСхема гелиостанции для частного дома

С накоплением солнечной энергии нередко возникают проблемы, т.к. аккумуляторные батареи дороги. Единственное, что в какой-то мере компенсирует этот недостаток: большая часть мощных электроприборов включается в светлое время суток (+)

По объективным причинам гелиосистемы пока еще не могут полностью заменить углеводороды, т.к. получение и накопление солнечной энергии связано с большими расходами, однако они могут стать неплохим источником  или отдельных электроприборов.

Полноценная самодельная солнечная станцияПолноценная самодельная солнечная станция

Некоторые владельцы решаются на оборудование своих домов солнечными станциями, полностью обеспечивающими потребности в электроэнергии. Такие вложения окупаются за 10-40 лет в зависимости от типа моделей – готовых или самодельных

Технологии быстро развиваются, а солнечные батареи можно модернизировать и наращивать, поэтому стоит начать собирать подходящие системы уже сейчас.

Подробный обзор видов солнечных батарей приведен в .

Какие комплектующие нужны и где их купить

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

Самодельная солнечная панель на дачеСамодельная солнечная панель на даче

Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

Галерея изображений

Фото из

Выбор солнечного элемента для батареи – самый важный этап в покупке комплектующих. Батареи могут быть поли- и монокристаллическими. Преимущество первых – цена, а вторых – большая эффективность. Лучше выбрать монокристаллические кремниевые модули. Они идеально подходят для объектов ограниченной площади

Оптимальный вариант – выбрать аккумулятор AGM типа. Они относительно недороги, компактны, способны работать при любых температурах. При покупке следует ориентироваться на емкость прибора, длительность зарядки и срок службы, указанный производителем

Кроме солнечного элемента, стабилизатора и аккумулятора, потребуются также паяльник, олово и карандаш. Если изначально куплен готовый комплект с припаянными проводниками, работы будет гораздо меньше, а сама сборка системы существенно упрощается

Для сборки батареи потребуются стабилизатор напряжения и контроллер нагрузок. Если правильно собрать самодельную систему, ее можно будет подключить к обычному аккумулятору – свинцово-кислотному или же литиевому. Это позволит более рационально использовать энергию

Солнечные элементы для батареи

Аккумулятор для солнечной системы

Комплект для сборки батареи

Стабилизатор напряжения для солнечной батареи

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20. Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора.

Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Схема расчета солнечных панелей
Схема расчета солнечных панелей

Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т.ч. в аккумуляторах, инверторе (+)

Важнейший показатель, который придется учитывать, – среднемесячное количество потребляемой энергии. Его можно определить по счетчику.

Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Комбинация солнечных панелей и ветрогенераторовКомбинация солнечных панелей и ветрогенераторов

Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей.

Получается, что следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

Solar Cells – набор на 36 или 72 модуляSolar Cells – набор на 36 или 72 модуля

На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Пошаговая инструкция по сборке солнечной панели

Работа по сборке начинается со схемы и проекта. Нужно четко представлять, как будет устроена и закреплена солнечная панель. Так, если КПД системы напрямую зависит от угла наклона относительно солнечных лучей, следует позаботиться, чтобы этот угол можно было менять.

Во многих готовых моделях предусмотрены механизмы, автоматически поворачивающие панели, а в самодельных придется продумать их самому.

Элемент солнечной панелиЭлемент солнечной панели

Модули солнечной панели должны быть одинаковыми, ведь эквивалентность тока равна показателю наименьшего элемента. Также подбор одинаковых деталей значительно упростит процесс сборки всей системы в целом, т.к. не придется подгонять размеры каркасов и рассчитывать мощность каждой конструкции отдельно

Технология сборки зависит от общей площади панелей, их количества, особенностей дополнительных материалов. Обширная площадь системы гарантирует ее более высокую мощность, но одновременно увеличивается и вес конструкции, что тоже приходится учитывать, ведь кровля должна его выдерживать.

Этап 1: изготовление корпуса конструкции

Когда все комплектующие подготовлены, можно приступать к сборке корпуса, на котором будет держаться вся конструкция.

Понадобятся следующие материалы:

  • листы фанеры, вырезанные по размеру панелей;
  • плиты ДВП;
  • деревянные рейки, из которых будут изготовлены бортики;
  • материалы для крепежа: саморезы, уголки, подходящий клеевой состав;
  • оргстекло;
  • краска и пропитки, чтобы облагородить внешний вид готовой конструкции и защитить ее от гниения.

В первую очередь готовят основание – к фанере приклеивают невысокие бортики. Они не должны закрывать панели, поэтому стоит выбрать рейки около 2 см. Чтобы бортики не отклеились, их дополнительно закрепляют саморезами и уголками.

Верхняя крышка конструкцииВерхняя крышка конструкции

Верхнюю крышку изготавливают из оргстекла, а деревянные детали конструкции покрывают антисептическими пропитками для защиты от гниения и красят. Оттенок краски должен гармонировать с цветом крыши

Низ основания и бортики сверлят в нескольких местах, чтобы обеспечить вентиляцию. Крышку нельзя сверлить, т.к. элементы конструкции могут подмокнуть. Для крепления панелей лучше выбрать плиты ДВП, поскольку они не проводят ток. При желании ДВП можно заменить другим материалом.

Этап 2: установка и крепление элементов

Солнечные элементы следует равномерно разложить на подложке «изнаночной» стороной и припаять проводники. Для этого нужно будет разметить места пайки. Чтобы не испортить все модули, лучше сначала последовательно соединить только два элемента.

Если все в порядке, так же припаивают остальные модули. В результате на подложке должна появиться аккуратная цепочка соединенных элементов.

Солнечная батарея на каркасеСолнечная батарея на каркасе

После сборки конструкции ее следует проверить на работоспособность. Если она функциональна, то ее можно уже крепить шурупами к каркасу. На готовую панель ставят блокировочный диод. Его задача – предотвратить разрядку аккумулятора

Когда все модули будут соединены, их можно перевернуть для закрепления на панели. В качестве клеевого состава можно использовать эпоксидную смолу или силиконовый герметик. Желательно не намазывать края модулей, чтобы конструкции не сломались в случае деформации каркаса. Достаточно прочно приклеить элементы по центру.

Этап 3: особенности крепления крышки

После сборки батареи на каркасе ее закрывают крышкой из оргстекла, еще раз проверяют и фиксируют. Важно, чтобы клеевой состав полностью просох до установки крышки, иначе он продолжит испаряться и оставит мутные следы на оргстекле.

На выходной кабель устанавливают двухконтактный разъем. Он нужен для подсоединения контроллера. Остается еще раз проверить работу системы и исправить недочеты, если они будут обнаружены.

Этап 4: установка готовой системы

Батареи устанавливают на земле, на стенах или крыше. Это зависит от пожеланий самого владельца здания. Главное, чтобы система была расположена с южной стороны здания и ее работе ничто не мешало.

Если конструкцию планируется крепить на скате кровли, нужно убедиться, что поверхность выдержит дополнительную нагрузку. Систему устанавливают так, чтобы она располагалась под углом 30-40° к крыше, и намертво закрепляют.

Сборка и монтаж солнечной панелиСборка и монтаж солнечной панели

Солнечные панели, особенно тонкопленочные, подвержены деформациям под воздействием ветра или давлением снега. Нужно позаботиться о надежной ветрозащите и установить приспособления, задерживающие или рассекающие снег, который сползает с крыши

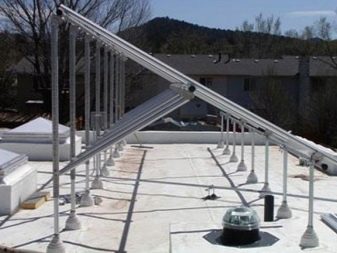

Отличное решение – крепление системы к металлической рамной конструкции из толстого профиля. Минимальное сечение – 25*25 мм, а при большой площади конструкции лучше выбрать более прочный профиль. Перед каждой такой рамой устанавливают снегозадержатель или оборудуют кронштейны снегорассекателями.

На нашем сайте есть блок статей, посвященных сборке, монтажу и подключению солнечных батарей, советуем ознакомиться:

Выводы и полезное видео по теме

Описаний бывает недостаточно, чтобы полностью разобраться в особенностях сборки и монтажа солнечных панелей. К тому же существуют различные способы крепления, а «народные умельцы» совершенствуют навыки и постоянно изобретают новые пути решения старых задач.

Мы предлагаем видеоинструкции и советы опытных мастеров, чтобы вам было проще понять процесс сборки гелиосистем. Выберите те рекомендации, которые лучше всего соответствуют вашим планам и пожеланиям.

Где купить комплектующие и как собрать систему, описано в видеоролике ниже:

Полное пошаговое описание процесса сборки:

Оригинальный подход к сборке солнечных батарей, советы специалиста:

Инструкция по сборке солнечной электростанции для дома:

Альтернативная энергетика – это действительно актуально. Если вы решили разобраться в способах получения энергии без углеводородов, можете гордиться тем, что заботитесь не только о себе, но и о планете в целом.

Простая солнечная батарея поможет вам обеспечить себя «зеленым» электричеством и сбережет наш общий дом. Собрать систему несложно, главное – захотеть и сделать.

Имеете опыт в изготовлении солнечной батареи? Пожалуйста, поделитесь информацией с нашими читателями, предложите свой метод сборки гелиосистемы. Оставлять комментарии и добавлять фотографии самоделок можно в форме, расположенной ниже.

Как сделать солнечную батарею, принцип ее работы, способы изготовления

Монтаж солнечной батареи

Люди уже давно задумываются над тем, как можно получить электрическую энергию благодаря солнцу. Тогда возникает вопрос: «Как сделать солнечный коллектор?». Ведь если в доме у вас полно электрических приборов, это очень экономно. Особенно летом, когда солнце стоит круглый день. Вы можете сами сделать свою солнечную батарею, и на это не уйдет много денег – будет стоить 300–400 долларов. Взамен получите постоянный источник электроэнергии. Вам больше не придется беспокоиться о том, что ее отключат, и вы не сможете пользоваться электроприборами. Итак, чтобы разобраться, как сделать солнечную батарею, надо понять принцип ее работы. Тем более, если монтировать солнечную батарею придется в домашних условиях.

Монтаж солнечной батареи

Что такое солнечная батарея, в чём принцип ее работы

По сути, солнечная батарея делает из получаемой от солнца энергии электрическую, благодаря специальным фотоэлектрическим преобразователям.

Весь суть работы основана на фотоэлектрическом эффекте. На фотоэлементы попадает свет от солнца, тем самым он выбивает незанятые электроны из последних орбит каждого из атомов, которые находятся на пластине из кремния. Затем этот свет становится переменным током, которым можно электрифицировать дом.

Принцип самостоятельного изготовления солнечной батареи

Так как самому сделать солнечную батарею? Чтобы изготовить гелиосистему своими руками, нужны:

  • Алюминиевый или деревянный каркас
  • Подложка, сделанная из ДВП
  • Обычное стекло или оргстекло
  • Диоды и проводники
  • Фотоячейки

Только одна самодельная солнечная батарея будет иметь около 36 элементов и для каждого нужно будет напряжение равное 0,5 вольт. Получается 18 вольт на одну солнечную панель.

Кстати, по причине хрупкости панели с ними нужно обращаться как можно аккуратней и по этой же причине желательно купить на несколько штук больше, дабы дома были запасные, если вдруг что-то случится.

Преимуществом самостоятельной сборки солнечной батареи является то, что вы можете сделать основу, а потом к ней уже добавлять мощность, закупая дополнительные элементы.

Большие батареи ни к чему, так как появятся сложности в их установке, выборе угла наклона. Тем более они, скорее всего, будут улавливать ветер, а это крайне небезопасно.

И, кстати, учтите, что 220 вольт обеспечить от солнца никак не сможете потому, что для этого потребуется батарея огромных размеров. Одна пластина сможет дать ток, напряжение которого будет составлять 0,5 В. Идеальный вариант – это если солнечный коллектор будет обладать напряжением 18 вольт, но для этого потребуется рассчитывать количество фотоэлементов. Изготовление солнечных панелей – труд не простой, но и не сложный. В данном случае нас интересует плоский солнечный коллектор.

Собираем каркас

Теперь приступим к решению вопроса: «Как собрать солнечную батарею собственного производства?».

Первое, что делают, когда изготавливают самодельные солнечные батареи, – создают своеобразную защитную оболочку – корпус. Сделать его можно при помощи уголков из алюминия или деревянных брусков. Если будет использоваться металлическая основа, то на какой-то из полок нужно будет при помощи напильника снимать фаску под углом в 45 градусов, вторая же полка будет отражаться под таким же углом. Детали каркаса, которые отрезаны, нужно будет скрутить, используя угольники, которые изготовлены из такого же материала. Когда рама будет готова, к ней при помощи силикона нужно приклеить специальное защитное стекло.

Устройство солнечной батареи

Делаем спайку пластин

Первое, что при этом нужно знать, – это то, что напряжение повышается при последовательном соединении, а ток, соответственно, при параллельном.

Кремниевые пластины нужно будет выложить на стекло так, чтобы между ними осталось небольшое расстояние – примерно 5 мм с каждой из сторон. Это нужно, чтобы не допустить расширения компонентов при температурном нагреве, так как нет радиатора. У преобразователей есть две дорожки – это, соответственно, плюс и минус. Детали придется соединить последовательным образом в одну цепь. Проводники с последних радиодеталей нужно будет вывести на общую шину.

Чтобы батарея не разряжалась ночью сама, желательно установить диод Шоттки 31DQ0 на средний контакт.

Когда все элементы будут спаяны, проверьте показатель напряжения, который будет на выходе, мультиметром. Оно должно быть не менее 18–19 вольт.

Диодная солнечная батарея

Изготовление солнечных батарей в домашних условиях не ограничивается одним способом. Можно получать энергию от солнца при помощи диодов Д223Б. Они хороши, благодаря высокому вольтажу и стеклянному корпусу.

Как сделать:

  1. Все радиодетали нужно сложить в специальную емкость и залить их ацетоном, где-то на несколько часов.
  2. Затем найдите неметаллическую пластину и разметьте ее для будущих компонентов, которые будут составлять источник питания.
  3. Используя мультиметр, отыскиваем плюс на каждом диоде и слегка загибаем его. Важно, чтобы диоды впаивались в вертикальном положении, таким образом удастся получить значительно большее напряжение генерации.

Вот так, в три этапа можно сделать солнечный коллектор своими руками.

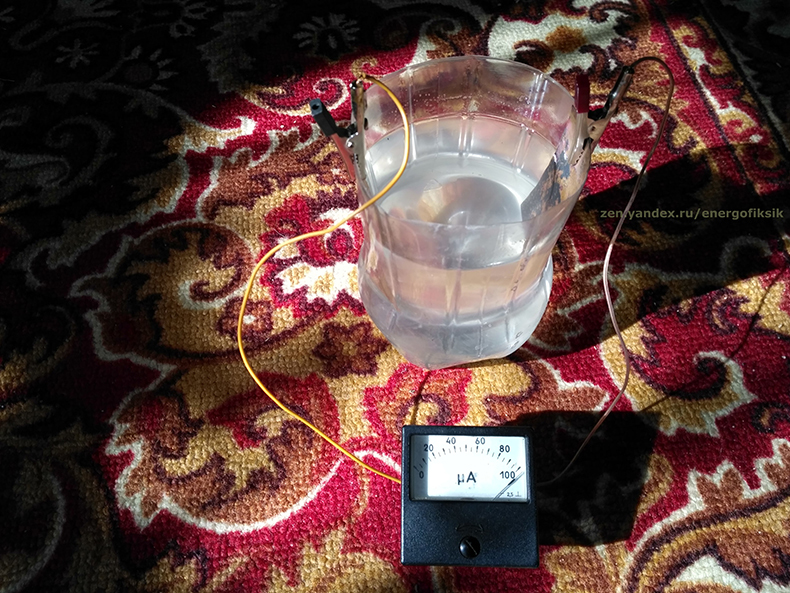

Солнечная батарея из фольги

Солнечный коллектор из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

  1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
  2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
  3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
  4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
  5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
  6. Остатки удалить проточной водой, но не сгибая лист
  7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
  8. К обработанному куску пойдет минус, а к другому – плюс.
  9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все.  Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

‘; blockSettingArray[0][«setting_type»] = 6; blockSettingArray[0][«elementPlace»] = 2; blockSettingArray[1] = []; blockSettingArray[1][«minSymbols»] = 0; blockSettingArray[1][«minHeaders»] = 0; blockSettingArray[1][«text»] = ‘

‘; blockSettingArray[1][«setting_type»] = 6; blockSettingArray[1][«elementPlace»] = 0; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 1000; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

как сделать в домашних условиях, самодельная панель, как смастерить самому из пивных банок и других подручных средств, пошаговая инструкция

Как изготовить солнечную батарею в домашних условиях?

Использование энергии солнца ассоциируется по большей части с космическими аппаратами. А теперь еще с разными далекими странами, где ускоренно развивается «альтернативная энергетика». Но попробовать то же самое даже с самодельными устройствами по силам почти всем.

Особенности и разновидности устройства

Из экзотического устройства, предназначенного только для специальных нужд, солнечная батарея превратилась в уже относительно массовый источник энергии. И причина не только в экологических соображениях, но и в беспрерывном росте цен на электроэнергию из магистральных сетей. Более того, есть еще немало мест, где такие сети вовсе не протянуты и неизвестно когда они появятся. Самостоятельная забота о протягивании магистрали, объединение ради этого усилий большого числа людей вряд ли возможны. Тем более что даже при успехе предстоит окунуться в мир стремительной инфляции.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Важно понимать, что панели, вырабатывающие электричество, могут довольно сильно отличаться друг от друга.

И дело даже не в формате – внешний вид и геометрия как раз довольно близки. А вот химический состав отличается разительно. Наиболее массовые изделия выполнены из кремния, который доступен почти всем и стоит недорого. По производительности батареи не хуже как минимум более дорогих вариантов.

Как изготовить солнечную батарею в домашних условиях?

Существует такие три основных варианта кремния, как:

  • монокристаллы;
  • поликристаллы;
  • аморфное вещество.
Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Монокристалл, если исходить из сжатых технических объяснений – это наиболее чистый тип кремния. Внешне панель похожа на своеобразные пчелиные соты. Основательно очищенное вещество в твердом виде делят на особо тонкие пластины, каждая из которых имеет не больше 300 мкм. Чтобы они выполнили свою функцию, используют электродные сетки. Многократное усложнение технологии по сравнению с альтернативными решениями делает подобные источники энергии наиболее дорогими.

Несомненным преимуществом монокристаллического кремния является очень высокий КПД по меркам солнечной энергетики, составляющий приблизительно 20%. Поликристалл получают иначе, требуется сначала расплавить материал, а затем медленно понижать его температуру. Относительная простота методики и минимальный расход энергоресурсов при производстве положительно сказываются на стоимости. Минусом становится пониженная эффективность, даже в идеальном случае она составляет не более 18%. Ведь внутри самих поликристаллов есть немало структур, понижающих качество работы.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Аморфные панели почти не проигрывают обоим только что названным видам. Кристаллов тут нет вообще, есть вместо них «силан» – это соединение кремния с водородом, размещаемое на подложке. КПД составляет примерно 5%, что в значительной мере компенсируется многократно увеличенным поглощением.

Немаловажно и то, что аморфные батареи лучше других вариантов справляются со своей задачей при рассеянном солнечном освещении и в пасмурную погоду. Блоки являются эластичными.

Как изготовить солнечную батарею в домашних условиях?

Иногда можно встретить комбинацию монокристаллических или поликристаллических элементов с аморфным вариантом. Это помогает сочетать достоинства используемых схем и гасить практически все их недостатки. С целью снижения стоимости изделий сейчас все чаще используют пленочную технологию, которая предусматривает генерацию тока на базе теллурида кадмия. Само по себе это соединение является токсичным, но выброс яда в окружающую среду исчезающе мал. А также могут использоваться селениды меди и индия, полимеры.

Как изготовить солнечную батарею в домашних условиях?

Концентрирующие изделия повышают эффективность использования площади панели. Но это достигается только при использовании механических систем, обеспечивающих разворот линз вслед за солнцем. Применение фотосенсибилизирующих красителей потенциально помогает улучшить прием энергии Солнца, но пока это скорее общая концепция и разработки энтузиастов. Если нет желания экспериментировать, лучше выбрать более стабильную и проверенную конструкцию. Это относится как к самостоятельному изготовлению, так и к покупке готового продукта.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Самостоятельное изготовление

Из чего делают?

Сделать своими руками солнечную батарею уже не так сложно, как кажется. Принцип действия устройства основан на применении полупроводникового перехода, освещенное устройство должно создавать ток. Самостоятельно изготовить приемник не получится, для этого нужны сложные производственные манипуляции и специализированное оборудование. А вот выполнить силовую часть преобразователя из подручных средств и материалов – не составляет особого труда. Для получения энергии в собственном смысле слова потребуется пластина из кремния, поверхность которой покрыта сеткой диодов.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Все пластины должны рассматриваться как обособленные генерирующие модули. Важно понимать, что оптимальная эффективность достигается при условии постоянного направления на солнце, и что придется позаботиться о накоплении энергии. Хрупкая батарея должна быть надежно защищена от любых загрязнений, от попадания снега. Если это все же происходит, посторонние включения следует убирать максимально быстро. Первым шагом при работе становится подготовка рамы.

Ее в основном делают из дюралюминия, который обладает следующими особенностями:

  • не подвержен коррозии;
  • не повреждается излишней влажностью;
  • служит максимально долго.
Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Но необязательно делать именно такой выбор. Если проведена окраска и специальная обработка, неплохие результаты достигаются с использованием стали либо древесины. Не рекомендуется ставить очень крупные панели, что неудобно и повышает парусность. Чтобы зарядить кислотный аккумулятор на 12 В, нужно создать рабочее напряжение от 15 В. Соответственно, модулей по 0,5 В потребуется 30 штук.

Можно создать конструкцию из пивных банок. Корпуса выполняются из фанеры 1,5 см, а лицевая панель формируется из органического стекла или поликарбоната. Допускается применение стандартного стекла толщиной 0,3 см. Гелиоприемник формируется при окрашивании черным пигментом. Краска должна быть устойчивой к значительному нагреву. Крышки разрабатываются таким образом, чтобы обеспечивать повышенную эффективность обмена теплом.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Внутри банок воздух прогревается гораздо быстрее, чем на открытом месте. Важно: требуется отмывать емкости сразу, как только принято решение об их использовании.

Брать следует только алюминиевые банки, стальные не подойдут. Проверка производится простейшим образом – с использованием магнита. Донце пробивают, вводят пробойник или гвоздь (хотя можно и сверлить).

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Суппорт вставляют и искажают соответственно рисунку. Верх банки разрезают, чтобы получилось что-то похожее на плавник. Он помогает воздушному потоку снимать максимум тепла с греющейся стенки. Потом банку обезжиривают любым моющим средством и приклеивают отрезанные ранее части друг к другу. Исключить промахи можно, используя шаблон из нескольких досок, приколоченных гвоздями под прямым углом.

Довольно часто используют конструкции из дисков. Они выступают неплохими фотоэлементами. Как вариант, ставятся пластины из меди. Электрическая схема, как уже говорилось, работает по тому же принципу, что и большинство транзисторов. Фольга призвана предотвращать чрезмерный разогрев. Как альтернативу в летние месяцы используют просто поверхность, отделываемую в светлые цвета.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Какие инструменты понадобятся?

Чтобы произвести самостоятельно все работы по монтажу солнечной батареи на 220 вольт, понадобятся следующие инструменты:

  • паяльники, электрифицированные на 40 Вт;
  • герметики на базе силикона;
  • скотч, приклеиваемый с двух сторон;
  • канифоль;
  • припой;
  • провод, по которому будет уходить ток;
  • флюс;
  • шина из меди;
  • крепежные элементы;
  • дрель;
  • прозрачный материал листовой;
  • фанера, органическое стекло либо текстолит;
  • диоды конструкции Шоттки.

Как изготовить?

Пошаговая инструкция предусматривает выводы с панелей на батареи посредством защитного диода, что помогает исключить саморазряд. Поэтому на вывод подается ток напряжением 14,3 В. Стандартный зарядный ток имеет силу 3,6 А. Его получение достигается при использовании 90 элементов. Подключение частей панели производится параллельно-последовательным способом.

Нельзя использовать в цепочках неодинаковое число элементов.

С поправочными коэффициентами за 12 часов солнечного освещения можно получить 0,28 кВт/ч. Элементы расставляются в 6 полос, для довольно свободного монтажа требуется рама величиной 90х50 см. К сведению – когда есть подготовленные рамы с иными размерами, лучше пересчитать потребность в элементах. Если это невозможно, то применяют детали другой величины, их размещают, варьируя длину и ширину ряда.

Как изготовить солнечную батарею в домашних условиях?

Работать желательно на совершенно ровном месте, куда удобно подходить с любой стороны. Рекомендуется заготовленные пластины поставить немного в стороне, где они будут застрахованы от падений и ударов. Даже взять панель непросто, их берут только по одной и очень аккуратно. Крайне важно при монтаже в домашних условиях электрических солнечных панелей для дома или для дач поставить надежное УЗО. Такие блоки делают использование системы безопаснее, сокращая риск травмирования электрическим током и возгорания.

Большинство специалистов рекомендуют приклеивать распаянные элементы в виде единой цепи. Подложка должна быть плоской, поскольку это обеспечивает надежность. Как вариант, можно вставить в раму и основательно укрепить лист стекла либо плексигласа. Это изделие требует обязательной герметизации. На подложку выкладывают элементы в заранее определенном порядке и приклеивают их с помощью двустороннего скотча.

Как изготовить солнечную батарею в домашних условиях?

Работающая сторона должна быть повернута к прозрачному материалу, а паяльные выводы оборачивают в другую сторону. Удобнее всего распаивать выводы, если рама выложена рабочей плоскостью на столе.

Когда пластины приклеены, кладут смягчающую подкладку, для нее используют следующие материалы:

  • резину в листах;
  • древесноволокнистые плиты;
  • картонки.

Теперь можно вставить в раму оборотную стенку и герметизировать ее. Замена кормовой стенки на компаунд, в том числе на эпоксидную смолу, вполне возможна. Но такой шаг нужно совершать только при условии, что панель не придется разбирать и чинить. Стандартный сегмент выдает примерно 50 Вт тока при благоприятных условиях. А этого уже достаточно для подпитки светодиодных светильников в небольших домах.

Чтобы обеспечить комфортную жизнь, придется за сутки расходовать от 4 кВт/ч электричества. Для жизнеобеспечения семьи из трех человек понадобится подавать уже 12 кВт/ч. Учитывая неизбежные добавки (когда, к примеру, одновременно работает стандартный набор техники и перфоратор) – требуется увеличить этот показатель еще на 2–3 кВт. Эти параметры и можно взять за основу при расчете необходимых параметров. Чтобы работа проходила нормально, необходимо добавлять в схему устройство, контролирующее заряд.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

12 В постоянного тока, ведь именно такую мощность выдает типовая и самодельная батарея, переделать на 220 В переменного способен инвертор. Если нет желания его приобретать, придется комплектовать дом электроаппаратурой, рассчитанной на 12 либо 24 В. Так как низковольтные магистрали насыщаются сильным током, придется выбирать провода значительного сечения и не скупиться на изоляцию. Для накопления выработанного электричества применяют в основном свинцовые аккумуляторы, содержащие кислоту. Несмотря на все технологические усовершенствования, лучший вариант еще не предложен. Чтобы увеличить вырабатываемое напряжение, ставят 2 или 4 аккумулятора.

Как изготовить солнечную батарею в домашних условиях?

Наибольшие расходы повлечет приобретение самих панелей, улавливающих солнечные лучи. Сэкономить можно, если заказывать китайский товар в электронных магазинах. В целом такие предложения качественные, но необходимо внимательно знакомиться с репутацией продавцов, с поступающими об их деятельности отзывами. Можно выбирать работоспособные системы с незначительными дефектами. Производители их бракуют и выставляют на продажу, чтобы не тратиться на дорогостоящую утилизацию.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Важно: не стоит монтировать в одной сборке разные по габаритам или вырабатываемому току элементы. Наибольшая генерация в таком случае все равно будет ограничена «узким местом».

Самостоятельная сборка инвертора оправдана только в случае ограниченного потребления тока. А контроллеры зарядов и вовсе стоят мизерную сумму, так что их производство своими руками не оправдывается. Проектируя батарею, следует помнить, что ее элементы должны отделяться разрывом в 0,3–0,5 см.

Часто выбирают сооружения из алюминиевых профилей и органического стекла. Тогда готовят на основе металлического уголка каркас прямоугольной формы. Углы каркаса сверлят, чтобы потом легче было скреплять конструкцию. Изнутри периметр смазывается силиконовым реагентом. Теперь можно поставить лист прозрачного материала, который как можно плотнее прижимают к раме.

Как изготовить солнечную батарею в домашних условиях?

Углы коробки пронзают шурупами, удерживающими специальные уголки. Эти уголки не дадут оргстеклу произвольно изменять свое местоположение внутри изделия. Сразу после этого оставляют заготовку в покое и ждут, пока герметик высохнет. На этом предварительный этап завершен. До внедрения солнечных уловителей в корпус его основательно вытирают, чтобы не было малейших признаков загрязнения. Сами пластины тоже очищают, но делают это предельно осторожно.

До сборки конструкций с припаянными на заводе проводниками желательно оценить качество соединений и ликвидировать все обнаруженные деформации. Когда шины еще не соединены, первоначально паяют их к контактам на пластинах, и только после этого связывают взаимно.

Последовательность соединения является следующей:

  • измерение требуемого участка шины;
  • нарезка полосок согласно результату замера;
  • смазывают обрабатываемый контакт флюсом на всем протяжении с нужной стороны;
  • прикладывают шину аккуратно и точно, прогретым паяльником ведут по всей поверхности, которую нужно соединить;
  • переворачивают пластину и все те же манипуляции повторяют сначала.

Важно: чрезмерно сильный нажим при пайке недопустим, что может разрушить хрупкие элементы. Нужно исключить и прогрев паяльником тех частей, которые не соединяются.

Как изготовить солнечную батарею в домашних условиях?

Закончив работу, внимательно осматривают всю поверхность батареи и каждого соединения. Нельзя, чтобы там были даже малейшие дефекты. Оставшиеся выемки и впадины устраняются еще одним проходом паяльника, уже максимально нежным и с еще меньшим прижатием. Сам паяльник не должен быть мощным, скорее, наоборот – сильный прогрев противопоказан. При отсутствии опыта столь тонкой работы желательно подготовить размеченный фанерный лист. Он позволит избежать многих серьезных ошибок. В ходе пайки контактов нельзя упускать из вида их полярность, в противном случае система работать не будет.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Приклеиваемые части соединяются тоже в максимально щадящем режиме. Избыток клея нежелателен, требуется накладывать в центральных частях пластин самые маленькие капли, которые только можно сформировать.

Перекладывание пластин в корпус желательно делать вдвоем, поскольку в одиночку это не слишком удобно. Далее, следует соединить каждый провод с края пластины с общими магистралями для тока. Вынеся подготовленную панель на освещенный солнцем участок, меряется вольтаж в общих шинах, который должен быть в пределах проектных значений.

Есть и другой способ герметизировать солнечную панель. Небольшие количества герметиков из силикона наносятся в промежутки пластин и на внутренние края корпуса. Далее, руками внешние стороны фотоэлементов прижимают к оргстеклу, при этом добиваются идеальной плотности. Накладывают незначительный груз на каждый край, дожидаясь высыхания герметика. После этого смазывают каждый стык пластины и внутренней стороны рамки.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

При этом герметик может касаться краев оборота пластин, но не любой другой их части. Боковая часть корпуса послужит для установки соединяющего разъема, который связывается с диодами Шоттки. Внешняя сторона закрывается экраном, делаемым из прозрачных материалов. Создаваемая конструкция продумывается так, чтобы внутрь не попадало даже небольшое количество влаги. Лицевая грань из органического стекла покрывается лаком.

Рекомендации по эксплуатации

Солнечная батарейка может прослужить очень долго и стабильно, поставляя ток в домашнюю проводку. Но многое зависит не только от качества ее сборки и последующего подключения. Очень важно эксплуатировать такой нежный генератор, как полагается. Желательно направить батареи, если они не снабжены подстраивающейся под солнце системой, четко на юг, что поможет уловить максимум энергии и сократить непроизводительные потери. Чтобы исключить ошибку, достаточно ставить генератор под тем углом к горизонту, который равен числу градусов широты в конкретном месте. Но поскольку солнечный диск в течение года меняет свое местоположение на небосводе, рекомендуется в весенние месяцы понижать угол, а при наступлении осени повышать его.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

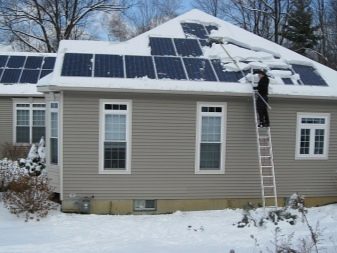

Дополнение следящей системой в бытовых условиях нецелесообразно. Она оправдывает вложения исключительно на промышленном уровне. Гораздо выгоднее поставить сразу несколько батарей, ориентированных на наиболее вероятные углы освещения. Ставя солнечные генераторы поверх плоской кровли, к примеру, из рубероида или из листового железа, стоит поднять их над плоскостью. Тогда обдув воздушным потоком снизу повысит эффективность работы. На волнистых крышах так поступать необязательно, хотя никакого вреда от подъема не будет.

Самые лучшие кровли – это те, что ориентированы к югу и оформлены в виде плоских скатов. В такой ситуации скат служит для присоединения нескольких уголков, размер которых совпадает с величиной модуля. Выход над коньком составляет примерно 0,7 м, а крепление модуля к уголкам производится с разрывом в 150–200 мм. Как вариант, можно свешивать батарею при помощи тех же уголков ниже кровельного ската. На волнистой поверхности уголки часто сменяют трубами тщательно подбираемого диаметра.

Как изготовить солнечную батарею в домашних условиях?

Монтаж генераторов на фронтоне лучше всего сочетать с покраской этого элемента и свесов в светлые тона.

Солнечные блоки стоит выставлять по горизонтали, что сократит разброс температуры между их нижней и верхней частью на 50%, если сравнивать с вертикальным монтажом. А значит не только увеличится фактический ресурс, но и удастся повысить результативность системы.

Место для монтажа должно обладает следующими особенностями:

  • как можно более освещенным;
  • имеющим минимальную тень;
  • хорошо продуваемым ветрами.

Полезные советы

Самодельная солнечная батарея может быть применена даже для отопления частного дома. Подобное оборудование можно монтировать, не требуя разрешения от государственных органов. Но даже при активном использовании оценить эффективность не получится раньше чем через 36 месяцев. Кроме того, такой вариант очень дорогой. Так как почти везде в России температура регулярно бывает отрицательной, придется дополнить гелиосистему теплоизоляцией.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Стабильное действие батарей обеспечивается в диапазоне температур от -40 до +90 градусов. Исправная работа гарантирована в среднем на 20 лет, а после этого эффективность резко сокращается. При выборе контроллера нужно учитывать разницу между мощными и слабыми электрическими системами. Если контроллера нет или он вышел из строя, придется непрерывно отслеживать заряды аккумуляторов. Невнимательность может сократить срок действия накопителя заряда.

Как изготовить солнечную батарею в домашних условиях?

Как сделать солнечную батаерю своими руками, смотрите в следующем видео.

Как сделать солнечную батарею своими руками

Все больше людей стремится к приобретению домов, находящихся в отдалении от очагов цивилизации. Причин этому существует множество, главная из которых, наверное, экологическая. Ни для кого не секрет, что интенсивное развитие промышленности пагубно сказывается на состоянии окружающей среды. Но при покупке такого дома можно столкнуться с отсутствием электроснабжения, без которого жизнь в двадцать первом веке едва ли можно себе представить.

Проблему обеспечения энергией здания, находящегося далеко от очагов цивилизации можно попробовать решить установкой ветрогенератора. Однако этот способ далеко не идеален. Для того, чтобы электроэнергии хватило на весь дом потребуется установка большого ветряка или нескольких, но и в этом случае энергообеспечение будет носить эпизодический характер, отсутствуя в безветренную погоду.

Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой. И такое решение есть!

Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.

Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:

  • основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене
  • покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.
  • солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.
  • дефектные элементы вполне могут быть использованы в заданных условиях.

На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.

Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0.5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.

Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.

Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.

Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:

  1. Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным
  2. Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.
  3. Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.

Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.

Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.

После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.

По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.

На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.

Вид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.

Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.

Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.

Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае.  Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.

После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.

Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.
Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.
Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.

Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.

На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой. После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее.  Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.

Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.

Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения

В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.
Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.

Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.
По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.

Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.
Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.

Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.

Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.

Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.

После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.

Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.
Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.

Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.
Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.

Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.
Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе.

Небольшое количество герметика для создания барьера от влаги.

На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.

Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.

Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.

Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.
Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.
Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.

Как самому сделать солнечную батарею: фото изготовления

Как сделать солнечную батарею в домашних условиях, фото пошагового изготовления солнечной панели.

Сделать солнечную батарею можно самостоятельно, и обойдётся она Вам дешевле, чем купить уже готовую.

Обычно солнечная батарея используется для зарядки аккумуляторов на 12 V, чтобы обеспечить полноценную зарядку понадобится собрать солнечную панель, которая будет вырабатывать без нагрузки в солнечную погоду около 17 — 18V.

Как самому сделать солнечную батарею.

При умении обращаться с паяльником, сделать солнечную панель не составит особого труда. Всё что нужно так это приобрести основной компонент солнечные элементы, купить их можно в интернет магазинах.

Солнечные элементы продаются комплектами, наиболее часто можно встретить комплекты из 36 и 72 (+ 2 запасных) элементов размером 152 х 76 мм. Нужно замерить мультиметром одну панельку и определить точные её характеристики, сколько она выдаёт на солнце, затем уже рассчитать, сколько панелек расположить и подключить последовательно в ряду.

Например, одна панелька выдает 4,5 V, чтобы получить 18V нам понадобится 4 панельки в ряду. Количеством рядов можно добиться нужной мощности, которую будет выдавать панель. Панель из 36 элементов будет выдавать около 50 Вт и 3,5 А.

В набор с солнечными элементами также входит – карандаш с флюсом, ленточный провод (токопроводящая шина), соединительный провод.

В зависимости от того сколько солнечных элементов будет размещено, нужно рассчитать размер будущей панели.

Для изготовления корпуса батареи можно использовать алюминиевый уголок 25 х 25 или подобный, и деревянные рейки.

Прозрачную верхнюю крышку можно изготовить из стекла или оргстекла высокой прозрачности. Заднюю стенку можно изготовить из фанеры.

Также ещё нам понадобится:

  • Диод Шотки.
  • Клеммы.
  • Медные провода.
  • Скотч прозрачный.
  • Силиконовый герметик.
  • Акриловый лак.
  • Саморезы.



Изготовление солнечной панели в домашних условиях.

Раскладываем на стекле солнечные элементы токосьёмными дорожками к верху, временно фиксируем их с помощью скотча к стеклу. Нарезаем ленточный провод на размер чуть больше ширины пластин.

Покрываем флюсом места пайки и припаиваем провода к пластинам. На лицевой стороне панелек размещены токоведущие дорожки плюс, на обратной стороне минус.

В ряду пластины соединяем последовательно, сами ряды уже параллельно, крайние панельки выводим на общую шину.

Припаиваем выводы, на выходе на плюсовой вывод припаиваем последовательно диод Шотки, чтобы избежать разряда аккумулятора в ночное время, когда солнечная панель стаёт сама потребителем энергии.

Подготавливаем алюминиевую раму, на внутреннюю часть рамы клеим резиновый уплотнитель. В раму вставляем стекло с панелями.

Чтобы стекло на солнце не лопнуло при расширении, следует заранее предусмотреть зазор между стеклом и рамой по периметру около 5 мм. Чтобы под стекло не попадала вода во время дождя, места стыковки стекла и рамы обрабатываем герметиком. Края панелек клеим к стеклу также герметиком, всю тыльную сторону вскрываем акриловым лаком.

По желанию можно изготовить заднюю крышку для панели. С помощью саморезов крепим к алюминиевой раме деревянную рамку, стыки также уплотняем герметиком. Вставляем заднюю крышку из фанеры или куска пластика и прикручиваем её к деревянной рамке саморезами.

Как видите солнечную батарею можно изготовить своими руками в домашних условиях.

Также прочитайте статьи о том, как подключить солнечную панель и правильно установить.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Экология потребления. Наука и техника: Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.

Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.


Составные части солнечной батареи

Главным элементом нашей с вами солнечной батареи будут две медные пластинки. Ведь, как известно, окись меди стала первым элементом, в котором ученые открыли фотоэлектрический эффект.

Итак, для успешной реализации нашего скромного проекта понадобится:

1. Медный лист. На самом деле целый лист нам не нужен, а вполне хватит небольших квадратных (или прямоугольных) кусков по 5 см.

2. Пару зажимов типа крокодил.

3. Микроамперметр (чтобы понять величину генерируемого тока).

4. Электрическая печка. Она необходима для того чтобы окислить одну из наших пластин.

5. Прозрачная емкость. Вполне подойдет обычная пластиковая бутыль из-под минеральной воды.

6. Поваренная соль.

7. Обычная горячая вода.

8. Небольшой кусок наждачной бумаги, чтобы очистить наши медные пластины от оксидной пленки.

Как только все необходимое подготовлено, можно приступать к самому важному этапу.

Готовим пластины

Итак, первым делом берем одну пластину и промываем ее для удаления всех жиров с ее поверхности. После этого с помощью наждачной бумаги счищаем пленку окиси и уже очищенную планку кладем на включенную электрическую горелку.

После этого включаем ее и наблюдаем, как она раскаляет и изменяет нашу с вами пластину.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Как только медная пластина полностью приобретёт черный цвет подержите ее еще как минимум сорок минут на раскаленной плите. После этого выключите плитку и подождите пока полностью не остынет ваша «прожаренная» медь.

Из-за того что скорость остывания медной пластины и оксидной пленки будет разной большая часть черного налета отойдет самостоятельно.

Как сделать солнечную батарею своими руками: пошаговая инструкция

После того как пластина остыла, возьмите ее и аккуратно смойте черную пленку под водой.

Важно. При этом не следует отдирать оставшиеся черные области или же каким-либо образом сгибать. Это нужно для того, чтобы остался неповрежденным слой меди.

Как сделать солнечную батарею своими руками: пошаговая инструкция

После этого берем наши пластины и аккуратно помещаем в подготовленную емкость, а к краям прикрепляем наши крокодильчики с припаянными проводами. Причем нетронутый кусок меди соединяем с минусом, а обработанный к плюсу.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Затем готовим солевой раствор, а именно растворяем несколько ложек соли в воде и эту жидкость заливаем в емкость.

Теперь проверяем работоспособность нашей с вами конструкции путем подключения к микроамперметру.

Как вы видите установка вполне рабочая. В тени микроамперметр показал примерно 20 мкА. А вот на солнце прибор аж зашкалил. Поэтому лишь могу сказать, что на солнце такая установка выдает явно больше 100 мкА.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Конечно, от такой установки вы не сможете даже лампочку зажечь, но сделав такую установку со своим ребенком, вы сможете подогреть его интерес к изучению, например, физики. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Солнечная батарея, сделай сам

Как сделать солнечную батарею своими руками

Все больше людей стремится к приобретению домов, находящихся в отдалении от очагов цивилизации. Причин этому существует множество, главная из которых, наверное, экологическая. Ни для кого не секрет, что интенсивное развитие промышленности пагубно сказывается на состоянии окружающей среды. Но при покупке такого дома можно столкнуться с отсутствием электроснабжения, без которого жизнь в двадцать первом веке едва ли можно себе представить.

Проблему обеспечения энергией здания, находящегося далеко от очагов цивилизации можно попробовать решить установкой ветрогенератора. Однако этот способ далеко не идеален. Для того, чтобы электроэнергии хватило на весь дом потребуется установка большого ветряка или нескольких, но и в этом случае энергообеспечение будет носить эпизодический характер, отсутствуя в безветренную погоду.

Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой. И такое решение есть!

Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.

Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:

§основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене

§покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.

§солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.

§дефектные элементы вполне могут быть использованы в заданных условиях.

На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.

Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0.5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.

Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.

Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.

Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:

1.Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным

2.Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.

3.Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.

Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.

Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.

После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.

По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.

На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.

Вид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.

Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.

Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.

Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае.  Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.

После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.

Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.

Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.

Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.

Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.

На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой. После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее.  Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.

Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.

Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения

В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.

Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.

Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.

По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.

Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.

Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.

Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.

Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.

Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.

После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.

Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.

Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.

Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.

Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.

Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.

Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе.

Небольшое количество герметика для создания барьера от влаги.

На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.

Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.

Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.

Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.

Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.

Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.

Если статья понравилась, то поделитесь с друзьями в социальных сетях, буду благодарна!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
