Трёхфазные счётчики электрической энергии
Для учета потребленной электрической энергии в трехфазных сетях переменного тока, могут применяться приборы учета различных исполнений, принципов действия и функционала метрологической части.
Трёхфазные приборы учета массово выпускаются двух типов:
— электромеханические счетчики; Выпускаются в вариантах учета потребления в 3 проводных и 4 проводных сетях переменного тока. Включение в сеть прямого типа или через трансформатор тока, или трансформаторы тока и напряжения. Оснащены импульсным выходом, ряд моделей учета потребления активной и реактивной мощностей могут быть оснащены оптическим портом или RS-485 интерфейсом связи.
— электронные, или цифровые счетчики электроэнергии.
Цифровые трехфазные счетчики электрической энергии производятся в следующих исполнениях:
— прибор учета активной мощности прямого или трансформаторного включения;
— прибор учета реактивной и активной мощностей прямого или трансформаторного включения;
— прибор двунаправленного учета реактивной мощности, в исполнениях прямого или трансформаторного включения;
— многотарифный прибор учета прямого или трансформаторного включения;
— многотарифный прибор расширенного функционала.
В бытовом секторе применяются счетчики активной мощности, так как за реактивную мощность, вбрасываемую оборудованием в сеть, платит только коммерческий потребитель.
Могут применяться как приборы электромеханического типа так и цифровые приборы в случае необходимости подключения потребителя в систему автоматизированного сбора и коммерческого учета электроэнергии или сокращенно АСКУЭ. Для оптимизации затрат на электроэнергию бытовой потребитель может установить многотарифный прибор, и спланировать максимальное потребление электрической энергии на период действия наиболее дешевого тарифа.
Приборы расширенного функционала помимо тарифного учета, ведение журнала срезов потребленной электроэнергии согласно предварительно заданным временным интервалам срезов, возможности подключения в систему АСКУЭ по различным интерфейсам связи, управлением реле отключения потребителя, индикации неправильного включения, и попыток хищения, дают возможность доступа к следующим функциям:
— контроль частоты, напряжения сети, Cos фи;
— возможность использовать трансформаторы с разным коэффициентом трансформации;
— контроль качества сети на присутствие гармоник;
— возможность гибкой настройки прибора согласно требованиям энергокомпании и специфики конкретной точки учета.
Рынок трёхфазных приборов учета позволяет бытовому или коммерческому потребителю выбрать, согласно своих финансовых возможностей и технических потребностей, наиболее оптимальный прибор учета. Прибор может быть использован для коммерческого учета при условии наличия модели в государственном реестре, и соответствию требованиям энергокомпании с которой заключен договор на поставку электроэнергии.
Счетчик электроэнергии трехфазный однотарифный INCOTEX Меркурий 230 АМ-00 5(7.5) А
Меркурий 230 АМ
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока.Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
Работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности счетчиков:
• для счетчиков трансформаторного включения: 0,5S
• для счетчиков прямого включения: 1
Номинальное напряжение, В:
• для счетчиков трансформаторного включения: 3*57/100
• для счетчиков прямого включения: 3*230/400
Базовый / максимальный ток, А:
• для счетчиков трансформаторного включения: 5/7,5
• для счетчиков прямого включения: 5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс: 30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: 20*I макс
Чувствительность при измерении активной энергии, А:
• трансформаторного включения: 0,005
• прямого включения: 0,02/0,025
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А 1 / 8
Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1
Межповерочный интервал, лет 10
Гарантийный срок эксплуатации, лет 3
Наработка на отказ, не менее, ч 140 000
Диапазон рабочих температур, °С от -40 до +55
Масса, не более, кг 1,5
Габариты (ДхШхВ), мм 170x74x258
Счетчик электроэнергии трехфазный однотарифный INCOTEX Меркурий 230 АМ-00 5(7.
Характеристики
Класс точности (По Директиве ЕС 2004/22/EC (MID))
Номинальное напряжение 1
Трехфазные счетчики учета активной энергии прямого и трансформаторного включения
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.
Технические особенности:
- Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии.
Скачать:
Наименование
Описание
Купить
Меркурий 230 АМ-00
(Артикул: Меркурий 230 АМ-00)Трехфазный счетчик учета активной энергии прямого и трансформаторного включенияПроизводитель: Инкотекс
Цена: по запросу
Меркурий 230 АМ-01
(Артикул: Меркурий 230 АМ-01)Трехфазный счетчик учета активной энергии прямого и трансформаторного включенияПодробнее.
..Производитель: Инкотекс
Цена: по запросу
Меркурий 230 АМ-02
(Артикул: Меркурий 230 АМ-02)Трехфазный счетчик учета активной энергии прямого и трансформаторного включенияПодробнее…
Производитель: Инкотекс
Цена: по запросу
Меркурий 230 АМ-03
(Артикул: Меркурий 230 АМ-03)Трехфазный счетчик учета активной энергии прямого и трансформаторного включенияПодробнее…
Производитель: Инкотекс
Цена: по запросу
Меркурий 231 АМ-01
Трехфазный счетчик учета активной энергии прямого и трансформаторного включенияПодробнее…
Производитель: Инкотекс
Цена: по запросу
Другие товары в этой категории
Интересная информация
Меркурий 230.
Технические характеристики и модификации.Все модификации Меркурий 230 в наличии, узнать цены и оформить заказ можно по телефонам +7 495 922-17-70, +7 903 685-55-36
Выбрать и купить модификации Меркурий 230

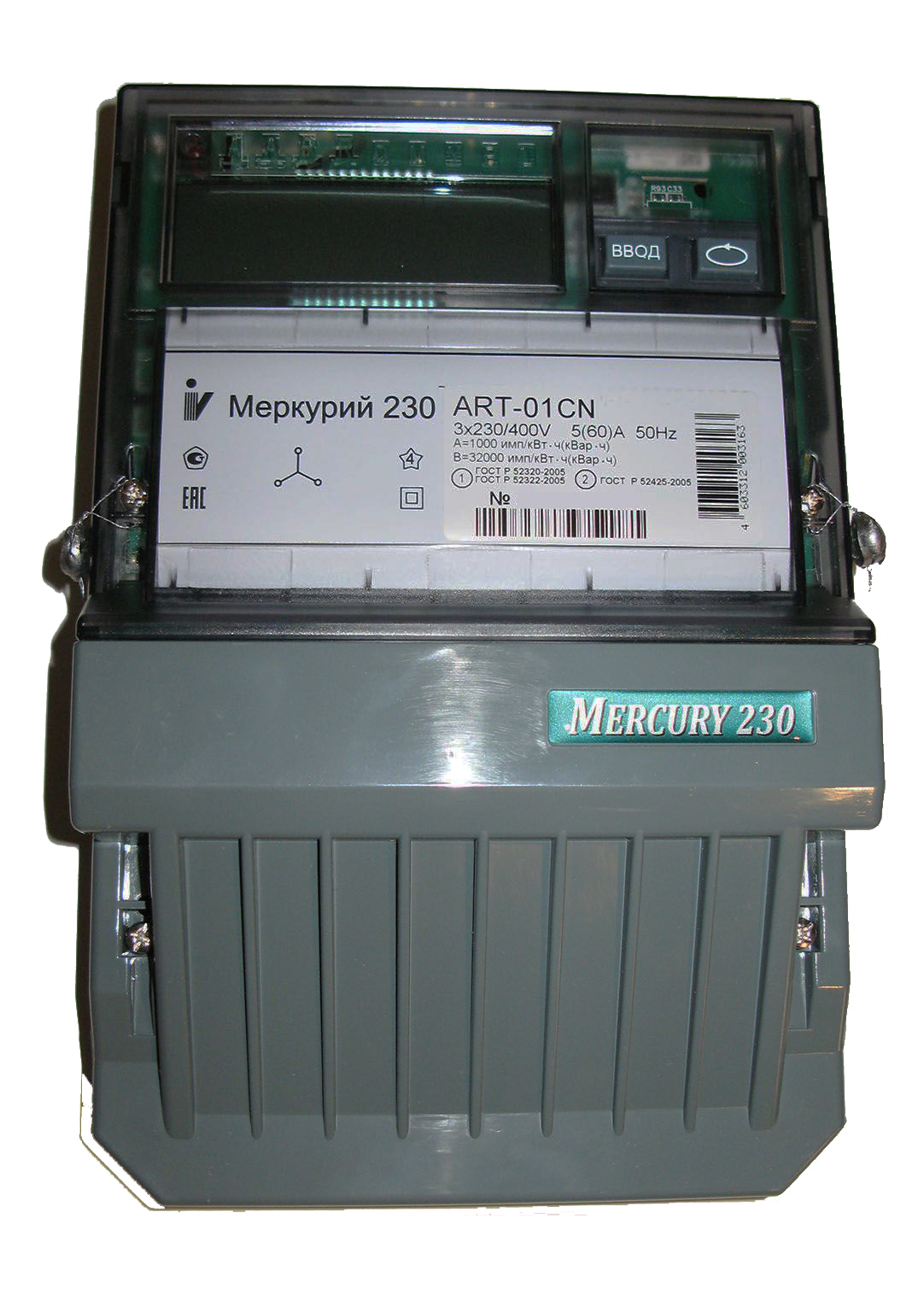

Электросчётчики серии Меркурий 230 ART
Электросчётчики серии Меркурий 230 AR
Электросчётчики серии Меркурий 230 AМ
Трехфазный электронный счетчик Меркурий 230 предназначен для коммерческого, а также технического учета расхода электроэнергии в сетях переменного тока. Принцип работы электронных счетчиков заключается в преобразовании сигналов, поступающих с датчиков напряжения тока, в величины, пропорциональные мощности и энергии. При этом показания электронных счетчиков можно считывать как с самого прибора на месте эксплуатации, так и удаленно посредством различных типов интерфейсов.
Спектр применения Меркурий 230 широк – он используется в промышленной и бытовой сфере.
Электросчетчики Меркурий 230 в различных модификациях AM и ART часто устанавливаются в загородных домах и коттеджах, где используется много энергоемких приборов, котельное оборудование, подогревы полов, наружное освещение и многое другое. Трехфазные счетчики 230-й серии зарекомендовали себя и исправно служат в жилищно-коммунальном хозяйстве (ЖКХ), на различных предприятиях, малых и средних производствах. Модификации счетчиков Меркурий 230 трансформаторного типа подключения, применяются в крупном промышленном производстве и могут работать как автономно, так и в сопряжении с АСКУЭ — автоматизированной системой контроля учета электрической энергии.
Серия счетчиков Меркурий 230 самая широкая по количеству имеющихся модификаций в линейке производителя. Это вызвано тем, что к основной задаче ведения точного учета расхода электроэнергии добавляются требования по детальному контролю за расширенным рядом параметров данных измерений. Сочетать все возможности измерений в одной модели не имеет смысла, такой многофункциональный счетчик нужен не всем и будет иметь слишком высокую стоимость.
Для того, чтобы можно было выбирать необходимые параметры без ущерба нужным техническим условиям и бюджету ООО «НПК «Инкотекс» выпускает несколько основных модификаций Меркурий 230, которые в свою очередь имеют различный набор дополнительных возможностей. Соответствующие функции отражаются буквенными символами после серии и модификации прибора. Счетчики Меркурий серии 230 могут быть либо с электронномеханическим отсчетным устройством или с жидкокристаллической индикацией (ЖКИ), на изображении ниже можно визуально их увидеть.
Меркурий 230 непосредственного и трансформаторного включения сводная таблица модификаций с упрощенным описанием основных различий | |||
Меркурий 230 AM | Меркурий 230 AR | Меркурий 230 ART | Меркурий 230 ART2 |
трехфазный | трехфазный | трехфазный | трехфазный |
однотарифный | однотарифный | многотарифный | многотарифный |
ОУ | ЖКИ | ЖКИ | ЖКИ |
учет активной электроэнергии в однотарифном режиме | учет активной и реактивной электроэнергии и мощности в одном направлении | учет активной и реактивной электроэнергии и мощности в одном направлении | учет активной и реактивной электроэнергии и мощности в двух направлениях |
модификации: АМ-00 5(7,5)A АМ-01 5(60)A АМ-02 10(100)A АМ-03 5(7,5)A | модификации: АR-00 5(7,5)A АR-01 5(60)A АR-02 10(100)A АR-03 5(7,5)A | модификации: АRT-00 5(7,5)A АRT-01 5(60)A АRT-02 10(100)A АRT-03 5(7,5)A | модификации: АRT2-00 5(7,5)A АRT2-01 5(60)A АRT2-02 10(100)A АRT2-03 5(7,5)A |
В разработке и создании модельного ряда серии 230 Меркурий были использованы самые передовые технологии и последние достижения в области электроприборостроения, а также учитывался и положительный опыт других производителей.
В результате данный счетчик в своей ценовой категории на сегодня по техническим характеристикам, функциональному наполнению и простоте использования не имеет аналогов в России.
Счетчик Меркурий 230 является сложным прибором, осуществляющим не только свою основную задачу – учет электроэнергии, но и обладающий рядом других дополнительных функций (модификации ART):
-учет и хранение сведений о потребленной энергии за определенный временной период в многотарифном режиме; средней мощности в течение программируемого интервала времени от 1 до 45 минут; сведений о технических потерях.
-измерение различных параметров сети, состояния и режимов работы прибора.
-реализация управления внешними устройствами;
-наличие встроенных часов и ведение журнала событий для фиксирования дат значащих операций со счетчиком, изменения его состояния и т. д.
Конструкция данного электросчетчика включает корпус, контактную колодку, защитную крышку колодки и устройство управления, измерения и индикации (УУИИ).
Токовые трансформаторы служат элементами измерения тока, резистивные делители — напряжения. От них сигналы передаются в аналого-цифровой преобразователь микропроцессора, который производит их преобразование в цифровые коды. Из них микропроцессор выводит величину, эквивалентную мгновенной активной мощности, интегрирование которой во времени позволяет получать показатели активной энергии. Также микропроцессор осуществляет управление всеми узлами электросчетчика и алгоритмы измерения в соответствии с установленной в памяти счетчика программой. Внешнее управление производится через различные программные интерфейсы. Все модели этого ряда отличаются расширенным диапазоном рабочих температур, высокой надежностью, технологическим запасом по классу точности, низким энергопотреблением прибора, возможностью использования и в автономном режиме, и в составе АСКУЭ, двойным режимом индикации, широким перечнем типов интерфейсов, что позволяет управлять и контролировать работу прибора.
Таким образом, счетчик Меркурий 230 являет собой хорошее соотношение надежности, функциональности, качества и доступной цены.
Счетчики электроэнергии МЕРКУРИЙ 230 AR — цена, прайс-лист
КУПИТЬ СЧЕТЧИК МЕРКУРИЙ 230 AR
Ознакомиться с ценами и купить трехфазный электросчетчик МЕРКУРИЙ 230 AR по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: [email protected] | Форма обратной связи
КАТАЛОГ СЧЕТЧИКОВ МЕРКУРИЙ
ОСОБЕННОСТИ СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ МЕРКУРИЙ 230 AR
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии нарастающим итогом.
Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз.
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Счетчики Меркурий 230 АR обеспечивают:
- Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
- Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
- Измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
- Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
- Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
- Программирование счётчиков Меркурий 230 АR в режим суммирования фаз «по модулю» для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Счётчики Меркурий 230 АR отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 230 AR
| Класс точности счетчиков (актив. / реактив.): | |
| • трансформаторного включения: | 0,5S/1 |
| • прямого включения: | 1/2 |
| Номинальное напряжение, В: | |
| • трансформаторного включения: | 3*57,7/100 |
| • прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| • трансформаторного включения: | 5/7,5 |
| • прямого включения: | 5/60; 10/100 |
Макс. ток для счетчиков прямого включения в течение 10 мс: | 30*I макс |
| Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| • трансформаторного включения: | 0,005 |
| • прямого включения: | 0,04 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 230 AR
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА | 30 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 10 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 150 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 1,5 |
| Габариты (ДхШхВ), мм | 170x74x258 |
МОДИФИКАЦИИ СЧЕТЧИКОВ МЕРКУРИЙ 230 AR
| Модификация | Номинальное напряжение, В | Номинальный (максимальный) ток, А | Класс точности | Интерфейсы |
Меркурий 230 АR-00 R | 3*57,7/100 | 5(7,5) | 0,5S/1,0 | RS-485 |
Меркурий 230 АR-01 R | 3*230/400 | 5(60) | 1,0/2,0 | RS-485 |
Меркурий 230 АR-02 R | 3*230/400 | 10(100) | 1,0/2,0 | RS-485 |
Меркурий 230 АR-03 R | 3*230/400 | 5(7,5) | 0,5S/1,0 | RS-485 |
Меркурий 230 АR-01 CL | 3*230/400 | 5(60) | 1,0/2,0 | CAN, PLС-I |
Меркурий 230 АR-02 CL | 3*230/400 | 10(100) | 1,0/2,0 | CAN, PLС-I |
Меркурий 230 АR-03 CL | 3*230/400 | 5(7,5) | 0,5S/1,0 | CAN, PLС-I |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
МЕРКУРИЙ 230AR-XX M CL
230 — серия счётчика
A — измерение активной энергии
R — измерение реактивной энергии
XX – модификации, подразделяемые по току, напряжению и классу точности.
| 0X | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
|---|---|---|---|---|---|
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 7,5 | 0,5S | 1,0 |
| 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3*230(400) | 10 | 100 | 1,0 | 2,0 |
| 03 | 3*230(400) | 5 | 7,5 | 0,5S | 1,0 |
M — модем PLC-I с расширенными функциями
C — интерфейс CAN
L — модем PLC
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
ГАБАРИТНЫЙ ЧЕРТЕЖ СЧЕТЧИКА МЕРКУРИЙ 230 AR
127282, Москва, ул. (499) 290-30-16 [email protected] (495) 142-85-21 (495) 973-16-54 (495) 973-65-17
|
Полярная д 31Б, стр 16
ru
5 Инкотэкс, счетчики электроэнергии однофазные электронные Меркурий 201.6 Инкотэкс предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ. Подробнее о счетчики электроэнергии Меркурий Инкотэкс
Подробнее о счетчики электроэнергии СТЭ МЗЭП
Подробнее о счетчики электроэнергии СЭТ4 МЭТЗ
Подробнее о счетчики электроэнергии СЭТАМ МЭТЗ
Подробнее о счетчики электроэнергии СЕ Энергомера
Подробнее о счетчики электроэнергии СОЛО ЛЭМЗ
Подробнее о счетчики электроэнергии NP515, NP515.2UD, NP523, NP524, NP 541, NP 542, NP 545 МатрицаКлассификация и типы счетчиков электроэнергии
Счетчики электрической энергии можно классифицировать по следующим принципам:
1. По принципу действия:
- индукционные
- электронные (статические)
2. По классу точности счетчики:
- рабочие
- образцовые
Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.
В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).
3. По подключению в электрические сети:
- однофазные (1ф 2Пр однофазный двухпроводный)
- трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
- трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)
4. По количеству измерительных элементов:
- одноэлементные (для однофазных сетей (1ф 2Пр))
- двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
- трехэлементные (для трехфазных сетей (3ф 4Пр))
5. По принципу включения в электрические цепи:
- прямого включения счетчика
- трансформаторного включения счетчика:
- подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
- подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
- подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока
Энергетическое обследование • Программа энергосбережения • Консультация
6.
По конструкции:
- простые
- многофункциональные
7. По количеству тарифов:
- однотарифные
- многотарифные
8. По видам измеряемой энергии и мощности:
- активной электроэнергии (мощности)
- реактивной электроэнергии (мощности)
- активно-реактивной электроэнергии (мощности)
Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ
Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)
Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)
Типы счетчиков:
Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.
Например:
Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.
Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.
На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.
Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.
Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.
Основные понятия, термины и определения
Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.
Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.
Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.
Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.
Энергоаудит • Энергетический паспорт • Программа энергосбережения
Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.
Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.
Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.
Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.
Основные понятия учета электроэнергии
Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее
Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.
Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.
Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.
Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.
Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.
Средство измерений – техническое устройство, предназначенное для измерений.
Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.
Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний
Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением
Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора
Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.
Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.
Технические требования к электросчетчикам
Общие требования:
- Класс точности не хуже 0,5S
- Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
- Наличие сертификата об утверждении типа
Функциональные требования:
- Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
- Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
- Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
- Ведение автоматической коррекции времени
- Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
- Защиту от несанкционированного доступа к информации и программному обеспечению
- Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД
В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:
- попытки несанкционированного доступа
- факты связи со счетчиком, приведших к каким-либо изменениям данных
- изменение текущих значений времени и даты при синхронизации времени
- отклонение тока и напряжения в измерительных цепях от заданных пределов
- отсутствие напряжения при наличии тока в измерительных цепях
- перерывы питания
– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации.
(-40.. +550С)
– Средняя наработка на отказ не менее 35000 часов
– Межповерочный интервал – не менее 8 лет
Вас может заинтересовать:
Подключение Mercury 230 с трансформаторами тока. Схема подключения испытательного бокса с трансформаторами тока
Счетчик «Меркурий-230» — это оборудование, предназначенное для учета мощности и энергии (реактивной, активной) в одном / двух направлениях в трехфазных 3- или 4-проводных системах переменного тока (50 Гц) через измерительные трансформаторы. . Имеет возможность учета тарифов по дневным зонам, потерь, а также передачу показаний и информации о потреблении энергии по каналам цифрового интерфейса.
Технические характеристики
Счетчик «Меркурий-230» имеет следующие технические характеристики:
- Габаритные размеры — 258х170х74 мм.
- Масса устройства 1,5 кг.
- Временной интервал между калибровками составляет 120 месяцев.
- Среднее время наработки на отказ 150 000 часов.
- Средний срок эксплуатации 30 лет.
- Гарантийный срок — 36 месяцев.
Функциональные возможности
Трехфазный счетчик «Меркурий-230» производит накопление, измерение, учет, отображение на ЖКИ и последующую передачу по интерфейсам электроэнергии (реактивной, активной) по каждому тарифу отдельно и суммарно за периоды времени для всех Тарифы:
- С момента сброса показаний.
- В начале и на текущий день.
- В начале и за предыдущий день.
- На начало и на текущий месяц.
- В начале и за каждый из предыдущих 11 месяцев.
- На начало и на текущий год.
- На начало и за предыдущий год.
Параметры учета
Счетчик «Меркурий-230» способен вести мониторинг по 4 тарифам за 4 типа суток в 16 часовых поясах суток.Ежемесячно данное оборудование программируется по индивидуальному тарифному плану. В течение суток минимальный интервал тарифа равен одной минуте.
также в силовых трансформаторах и линиях электропередач может учитывать технические потери.
Параметры измерений
Дополнительно измеритель Меркурий-230 может измерять следующие параметры в сети:
Фиксировать журналы
В журналах сохраняется следующая информация:
- Время, когда «Меркурий-230» был включен / выключен.
- Пора увеличивать установленные лимиты мощности и энергии.
- Тарифный график коррекции времени.
- Время закрытия / открытия устройства.
- Время появления / исчезновения фаз 1,2,3.
Интерфейс
Подключите счетчик АМ Меркурий-230 по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации.
Десятипроводное соединение считается наиболее распространенным.Основным его достоинством следует назвать наличие измерительной и силовой цепей. Недостатком такого варианта подключения является большое количество используемых проводов.
Последовательность подключения счетчика и трансформаторов следующая:
- Номер клеммы 1 — вход «А».
- Клемма 2 — конец измерительной обмотки «А».
- Клемма № 3 — вывод «А».
- Клемма № 4 — вход «Б».
- Клемма № 5 — входной конец измерительной обмотки «В».
- Клемма № 6 — вывод «Б».
- Клемма № 7 — вход «С».
- Клемма № 8 является входным концом измерительной обмотки «С».
- Клемма № 9 — вывод «С».
- Клемма № 10 — вход фазы «ноль».
- Клемма № 11 — фаза «ноль» от нагрузки.
При установке счетчика для подключения к разомкнутой цепи трансформаторов используйте специальные клеммы, обозначенные L1 и L2.
Другой способ подключения счетчика с использованием полунопрямой схемы — это объединение трансформаторов тока в звездообразную конфигурацию.В этом случае установка прибора учета упрощается, так как для установки требуется меньшее количество проводов, это достигается за счет усложнения внутренней схемы. Такие изменения никоим образом не влияют на точность и качество доказательств.
Есть еще один вариант подключения с помощью трансформаторов тока — семипроводный.
Сегодня он полностью устарел, несмотря на то, что его можно встретить в реальных условиях. Главный недостаток — отсутствие гальванической развязки измерительных и технологических цепей.Эта особенность делает эту схему опасной в обслуживании.
Для приборов учета, работающих с применением трансформаторов, в нормативной документации сформулировано особое требование: между счетчиком и электропроводом необходимо установить клеммную колодку или панель, через которые производятся все необходимые соединения.
При необходимости вторичная обмотка шунтируется, а эталонный счетчик подключается к измерительной системе. Наличие накладок значительно облегчает установку.Оборудование можно снимать и заменять другим без отключения основной линии электропитания.
Применяемые в приборах учета измерительные трансформаторы не всегда имеют заданные параметры. Через определенное время их следует проверить.
Важно учитывать эти детали при снятии показаний. Схемы полупрямого подключения требуют дополнительного внимания.
Сбытовые организации предпочитают работать с устройствами прямого подключения.
Счетчик «Меркурий-230»: косвенное подключение
Такой вариант подключения прибора учета не используется в быту.Непрямая схема предназначена для учета электроэнергии на шинах генерирующих предприятий. К ним относятся атомные, гидравлические и тепловые электростанции.
На шинах, отходящих от генератора, установлены трансформаторы тока. Данные с выводов трансформаторов поступают на прибор учета, фиксируя количество выработанной электрической энергии. Последняя через распределительные устройства, по линиям электропередачи подается потребителям, подключенным к сети.
При установке приборов учета для трехфазных потребителей их часто подключают через трансформаторы тока (ТТ).Такая схема позволяет снизить стоимость и повысить надежность электроснабжения. Дело в том, что живые приборы учета не дают больше 100 Ампер. Это связано с физическими размерами проводников — чем больше ток, тем большее сечение необходимо для его прохождения.
Эти ограничения исключают использование TT. Далее мы опишем, как подключить испытательный блок к трансформаторам тока.
Назначение
При подключении счетчика к ТТ используется специальный приборный прибор — тестовая переходная клеммная коробка или, как ее еще называют, ИКК (на фото ниже).
Внешний вид клеммника, контакты специально сгруппированы и установлены перемычки. Использование прокладки позволяет безопасно отключать и снимать электросчетчик для проверки или замены. Кроме того, с помощью ECC можно подключать приборы для проведения измерений, не нарушая цепи.
Схема установки
На рисунке ниже показано подключение электрической цепи счетчика через испытательную клеммную коробку:
Разберем подробнее.К клеммам блока, обозначенным A, B, C, идет провод, подключенный к шинам питания на 380 вольт, а затем через перемычку к измерительному прибору.
От трансформаторов провод идет к клеммам 1-7. Далее с помощью перемычек идет к счетчику.
При необходимости перемычки раскручиваются и перемещаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательному шкафу.
ECC снабжен защитной прозрачной крышкой и устройством для пломбирования, винтом со сквозным отверстием.Снятие и установка пломбы на нем происходит одновременно со счетчиком. На фото ниже собранный щиток с электросчетчиком Меркурий и трансформаторами тока. Эта электрическая панель подготовлена к установке в коробке.
Трехфазный электросчетчик «Меркурий 230» считается электросчетчиком нового поколения — имеет выходы телеметрии и интерфейс для обмена данными. Счетчик снабжен электронной пломбой и может автоматически диагностировать себя.
Специалисты компании «10 киловольт» прошли обучение в компании «НПК« Инкотекс »- производителя счетчиков электроэнергии Меркурий и имеют необходимые сертификаты. Установить самые современные приборы учета электроэнергии не проблема, если это делают профессионалы.
Звоните — наши сотрудники проконсультируют вас по подключению счетчиков электроэнергии, подаче электричества на объект, испытаниям и электромонтажным работам.
| Прейскурант на установку (замену) и перепрограммирование счетчиков электроэнергии | |||
|---|---|---|---|
| № | Должность | Агрегат ред. | Цена, руб.) |
| 1 | Замена (монтаж и демонтаж) однофазного (однотарифного, многотарифного) счетчика электроэнергии | пКл. | 2000 |
| 2 | Замена (монтаж и демонтаж) электросчетчика трехфазного (прямого или косвенного) | пКл. | 3500 |
| 3 | Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) | пКл. | 3200 |
| 4 | Программирование тарифной сетки или переход на зимнее / летнее время | пКл. | 1000 |
| 5 | Mercury 200. 02 (однофазный, многоскоростной) | пКл. | 1800 |
| 6 | Меркурий 230 АРТ-01СН (живой) | пКл. | 4700 |
Электросчетчик «Меркурий 230»
Электросчетчики серии «Меркурий-230» предназначены для учета активной, активной и реактивной энергии прямого и обратного направления переменного тока частотой 50 Гц в 3-х и 4-х проводных электрических сетях.Счетчик подключается как по прямому, так и по трансформаторному способу: подключение трансформаторов тока к счетчику «Меркурий 230» позволяет учитывать электроэнергию на объектах с высокой токовой нагрузкой.
На ЖК-дисплее отображаются показания в киловатт-часах (или киловатт-часах при измерении реактивной энергии). Дисплей 8-битный: 6 цифр соответствуют целочисленным значениям, последние 2 — показывают два десятичных знака, что соответствует сотым долям кВт / ч.
Счетчик соответствует классу ошибки 1.0 по ГОСТ Р 52322-2005. В условиях эксплуатации счетчик «Меркурий-230» следует устанавливать в закрытых помещениях: это группа 4 ГОСТ 22261-94, где диапазон рабочих температур от минус 40 до плюс 55 грд Цельсия.
Подключение электросчетчика Меркурий 230 через трансформаторы тока позволяет измерять ток, известно больше, чем то, что рассчитано на электросчетчик. Трехфазный счетчик Меркурий подключается через трансформаторы тока следующим образом:
Подключение «Меркурий 230» через трансформаторы тока
Подключение электросчетчика «Меркурий 230» через ТТСчетчик «Меркурий-230» имеет возможность тарифного учета электроэнергии в зонах дня, учитывает потери и передает измерения и накопленная информация о потреблении энергии по каналам цифрового интерфейса.
По мнению многих специалистов, «Меркурий-230» — один из самых распространенных электросчетчиков для коммерческого учета — без сомнения, это одна из лучших моделей российской компании-производителя приборов учета ООО НПК «Инкотекс».
Распространению модели способствует большое количество модификаций, которые предназначены как для простых пользователей, так и для учета электроэнергии в составе AMR.
Характеристики надежности электросчетчика «Меркурий-230»
О качестве продукции ООО НПК «Инкотекс» достоверности спецификаций может говорить следующее:
- Минимальная наработка на отказ до 150 000 часов;
- Межповерочный интервал: 10 лет;
- Средний срок службы устройства 30 лет;
- Гарантийный срок эксплуатации «Меркурий-230» — 3 года со дня выпуска.
Звоните! Специалисты компании «10 киловольт» помогут включить счетчик, запрограммировать его на требуемый тарифный план.
Главный помощник в экономии электроэнергии — правильно подобранный счетчик. При покупке нужно будет определиться, какой тип счетчика нужен: однофазный или трехфазный.
Считыватели этого типа отличаются повышенной надежностью и техническими характеристиками. Раньше они использовались для контроля электричества на рабочем месте и на предприятии.Но сейчас они используются для организации электросети в загородных домах. Что нужно? В увеличении количества электроприборов, которые требуют больше мощности от сети.
Дома решено было электрифицировать. Прочтите, как подключить розетку с заземлением.
Если рассматривать отличия трехфазного и однофазного счетчиков, то изначально наткнуться на такой параметр, как напряжение. В случае однофазного устройства оно равно 220 В, а трехфазные счетчики могут работать с напряжением 380 В.Описано устройство и принцип работы электродвигателя.
Что касается преимуществ трехфазного счетчика перед однофазным, то:
- Трехфазное устройство позволяет значительно сэкономить в темноте. Этот параметр составляет 50%.
- Модно выбирать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определенному классу точности. Погрешность в этом случае колеблется от 2 до 2,5%.
- Наблюдать за изменениями при анализе журнала событий.
- Имеется встроенный модем электропитания. Он отвечает за экспорт индикаторов по сети.
Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки данного типа оборудования.
Типы и устройство
На сегодняшний день существует всего три типа трехфазных счетчиков:
Когда возникает необходимость в установке счетчика этого типа, могут возникнуть трудности, непосредственно связанные с их подключением.Если при установке однофазного устройства можно использовать одну принципиальную схему, в случае трехфазных счетчиков можно использовать различные схематические конструкции. Прочтите инструкцию, как выбрать детектор скрытой проводки и как ею пользоваться.
Схема подключения
Само собой разумеется, что схема подключения трехфазного счетчика будет иметь много схожих моментов с подключением однофазного прибора. Однако в этом вопросе есть принципиальная разница. Эта схема будет изображена на корпусе устройства, а точнее с обратной стороны его крышек.
Очень важно помнить, что при подключении следует соблюдать последовательность цветов. При этом четные числа проводов являются нагрузкой, а нечетные числа вводятся.
Возможны следующие варианты подключения цепи трехфазного счетчика:
Схема подключения электросчетчика Меркурий 201. Схема однофазного счетчика
Те дни остались в далеком прошлом, когда оплата за электроэнергию производилась исходя из мощности осветительного оборудования и другого электрооборудования, находящегося в помещении.В настоящее время наличие счетчика электроэнергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют точно определить количество потребляемой электроэнергии и рассчитать плату за ее использование.
Но иногда эти надежные устройства полностью выходят из строя и требуют замены. В этом случае нужно подключить новое устройство, фиксирующее количество потребленных кВт / часов электроэнергии. Замена электросчетчика — не очень сложная операция, но если вы ничего не понимаете в электротехнике, то проконсультируйтесь с электриком, чтобы избежать непоправимых ошибок.
В том случае, если вы все же решили установить электросчетчик своими руками, то следует выбрать надежный прибор и внимательно изучить схему подключения прибора в электрощите.
Самыми популярными приборами учета электроэнергии на рынке являются приборы Incotex. К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком службы. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий, как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.
Внимание! Однофазные электросчетчики марки «Меркурий» — отличная замена полностью устаревшим морально и технологически электросчетчикам с вращающимися дисками.
Схема подключения приборов учета Меркурий
Однофазный счетчик электроэнергии Меркурий 201 — это прибор учета, который отслеживает потребление электроэнергии «по модулю».
Такое подключение означает, что установка устройства в сети с любой полярностью тока не повлияет на его работу.Если при установке перепутать выход и вход или фазу до нейтрали, это не приведет к катастрофическим последствиям и счетчик все равно будет учитывать количество потребляемой электроэнергии. Но все же производитель настоятельно рекомендует устанавливать счетчик Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольно проста и понятна пользователю с минимальными знаниями в области электротехники.
Схема подключения трехфазного электросчетчика Меркурий 230 тоже довольно простая, только количество подключаемых контактов увеличивается, а принцип такой же, как у счетчика Меркурий 201.Правда, для трехфазных устройств есть два варианта подключения: прямое и полупрямое через трансформаторы тока. Подключение через трансформаторы тока осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.
Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230.
Эта информация является основной, в соответствии с которой следует устанавливать данные приборы учета в распределительном щите. Установка счетчиков электроэнергии от компании Меркурий должна производиться с соблюдением требований нормативных документов и производителя.На примере подключения счетчика Меркурий 201 рассмотрим этот процесс подробно.
Установка электросчетчика Меркурий 201
Подключение счетчика Меркурий 201 в электрощитке осуществляется по схеме, рассмотренной выше или напечатанной в прилагаемой к прибору технической документации. Электросчетчик в распределительном щите крепится на DIN-рейку с помощью специального монтажного кронштейна, но мы рассмотрим этот процесс без привязки к распределительному щиту.За образец берем прибор учета с механическим индикатором количества потребляемой электроэнергии.
Стандартная схема подключения счетчика Меркурий 201 находится на внутренней стороне крышки прибора, закрывающей контакты прибора.
Весь процесс подключения электросчетчика сводится к нескольким простым шагам, которые будут описаны ниже.
Как видим, установка электросчетчика в электрической сети — очень простая операция, которую можно выполнить самостоятельно.Но следует учесть, что если вам удалось выполнить установку счетчика Меркурий 201 самостоятельно, то после этого нужно пригласить представителя поставщика электроэнергии для проверки качества монтажа счетчика и его пломбирования.
Важно! Перед тем, как приступить к установке электросчетчика серии Меркурий, необходимо отключить сеть, отключив входные автоматические выключатели, вилки или другие коммутационные устройства.
Заключение
В данной статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядном виде.Вопрос о месте установки, способах установки прибора и других особенностях подключения приборов учета не рассматривался, так как это тема отдельной статьи!
Похожие видео
Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается самым распространенным прибором учета электроэнергии. Счетчики этой марки пришли на смену старым моделям, оснащенным вращающимися дисками.
Сегодня мы расскажем, что такое счетчик этой марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика Меркурий 201 и прочитаете отзывы покупателей.
Электросчетчик «Меркурий»: краткое описание
Подключение счетчика Меркурий 201 можно произвести самостоятельно, если изучить особенности этого прибора и инструкцию к нему.
Электросчетчики «Меркурий» производства России с 2001 года на мощностях компании Инкотекс, которая занимается производством электросчетчиков от простых однофазных для бытовых нужд до сложных трехфазных счетчиков.
Счетчик Меркурий 201 имеет несколько модификаций, начиная с 201.1 до 201,8.
Также устройство делится на серии в зависимости от таких параметров как:
- допустимый рабочий ток;
- способ отражения данных о потреблении электроэнергии.
Конструктивные особенности счетчика Меркурий
Все модификации электросчетчика Меркурий 201 имеют следующую конструкцию:
Нижняя часть корпуса имеет съемную конструкцию и служит защитой контактов. Когда вы его снимаете, вы получаете доступ к входным электрическим контактам.Подключение к ним проводки осуществляется винтовым соединением.
Чтобы закрепить счетчик на стене или другой поверхности, необходимо закрепить его на специальной DIN-рейке, которой сейчас оснащены практически все приборы учета.
Счетчики данной серии в зависимости от модификации бывают:
- электромеханические, в которых механический барабан выполняет роль считывающего устройства;
- электронный, где результаты учета электроэнергии отображаются на ЖКИ.
Счетчик этой марки оборудован специальной защитой от кражи электроэнергии благодаря обратной полярности.Также он имеет такие характеристики, как:
- допустимая температура окружающей среды для работы прибора от -20 до 55 градусов тепла;
- производитель предоставляет трехлетнюю гарантию на товар;
- Максимальный срок службы счетчика после подключения 30 лет;
- Межповерочный интервал около 15 лет.
Каким требованиям должен соответствовать счетчик?
При покупке электросчетчика Меркурий серии 201 необходимо убедиться, что он соответствует требованиям , которые указаны в документах производителя:
- первый или второй класс точности, то есть допустимая погрешность. измерений 1-2%;
- указывается дата изготовления и осмотра прибора в производстве;
- проверить, что номер значения счетчика внесен в Государственный реестр средств измерений;
- чек на наличие гарантийной пломбы;
- убедитесь, что на товаре есть тестер клея с датой проверки и голограммой-защитой от подделки.
Подключение счетчика Меркурий 201
Перед установкой и подключением прибора необходимо внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой подключения.
Клеммная колодка однофазная включает следующие входные контакты:
- контакт для ввода фазы из внешней сети в помещение, сетевой провод подводится от электросетевого предприятия;
- контакт для вывода фаз внутри помещения, используется кабель типа ШВВП;
- терминал для подключения нуля из внешней сети в комнату;
- нулевой выходной терминал для нагрузки внутрь.
Электромонтаж также выполняется в указанном порядке.
Помните, что перед подключением нужно отключить систему:
- выключить автомат;
- пробки;
- выключатель автоматический;
- линия питания, если входной кабель входит в счетчик.
Подключенные провода необходимо аккуратно уложить с помощью перфорированных ячеек на крышке клеммной коробки. Крышку необходимо прикрутить к корпусу до упора.
Затем еще раз проверьте электрическую схему и установите крышку. Вызвать представителя управляющей электротехнической компании для проведения процедуры заполнения счетчика через специальное отверстие. Когда устройство подключено к электричеству, на нем загорается индикатор в виде красной лампочки.
Здравствуйте уважаемые читатели, сегодня у нас актуальная тема — электросчетчик Меркурий 201. Это однофазный односкоростной счетчик. Он очень распространен в отечественном сегменте, так как привлекает невысокой ценой.
Длина считывающего механизма составляет 6 знаков. Разновидности данного счетчика следующие: 201.2,4,5,6,22 и последние новинки 201.7,8 — это многотарифная версия счетчика. Класс точности прибора соответствует ГОСТу — 1. Межповерочный интервал электросчетчика составляет 16 лет. Срок службы устройства 30 лет. Производитель дает гарантию на данную модель счетчика — 3 года.
Считывание на механическом считывающем устройстве (одинарный тариф)
Однотарифные модели счетчиков с механическими или электронными дисплеями:
201.2; 201,4; 201,5; 201,6; 201.22 и 201.7; 201.8
Для снятия показаний с Меркурия 201 этих моделей достаточно переписать все числа, стоящие перед десятичным знаком или перед разрядом, отмеченным рамкой, число после точки — доли киловатт / час;
На всех моделях Mercury 201 стоит запятая или выделение цифр рамкой, так что трудностей возникнуть не должно. На счетчиках, где установлен электронный механизм считывания, вместо запятой отображается точка.
Чтение в механизме электронного считывания (многотарифный) 201.8 TLO
201.8 TLO относится к многотарифной разновидности Mercury 201. Это многотарифный счетчик для учета электроэнергии согласно дневному / ночному плану, даже если более 2 тарифов — пиковые, полупиковые.
Данный счетчик имеет автоматический режим вывода информации на табло с небольшим интервалом в 4 секунды.
Какая информация будет отображаться, настраивается через конфигуратор программы при программировании счетчика.Если циклический дисплей не выключен, информация на дисплее изменится; если он отключен, мы увидим показания по текущему тарифу.
Мощность и потребление светодиодных ламп
Для снятия показаний со счетчика нам потребуются следующие показатели:
Общее количество киловатт / час по всем тарифам (при оплате по единому тарифному плану)
Количество киловатт по тарифу 1
Количество киловатт по тарифу 2
Для этого подождите, пока на дисплее не появится числовое значение со значком [Тариф 1] в верхнем левом углу и [кВтч] в правом нижнем углу.Это текущее значение общего энергопотребления по тарифу 1. Пишем число слева направо до точки.
Далее нам нужно записать показания счетчика по тарифу 2. Для этого подождите, пока счетчик циклически не отобразит числовое значение со значком [Тариф 2] в верхнем левом углу и [кВтч] в правом нижнем углу. угол. Записываем это значение.
Для расчета общей суммы к оплате
1) Количество киловатт по ставке 1 умножается на цену за 1 киловатт / час согласно вашему тарифу.
2) Количество киловатт по тарифу 2 умножается на цену за 1 киловатт / час по тарифу 2
3) Сложите полученные значения.
Чтобы рассчитать количество киловатт, которое вы намотали за последний (текущий месяц), вам нужно вычесть показания счетчика из текущих ставок по тем же ставкам, которые были месяц назад, а затем перейти к расчету суммы к оплате. за 3 шага, как показано выше.
Если вы платите по единому тарифному плану, то нужно только переписать значение суммарного потребления киловатт для всех тарифов.Для этого дождитесь появления на дисплее числа со значками [Тариф 1 2 3 4] [кВтч]
Мало кто вспомнит времена, когда расчет счета за электричество основывался на количестве осветительных приборов в доме, что, конечно, не позволяло точно определить количество потребляемой энергии.
Сегодня такой метод, конечно, неприемлем, так как существует множество современных счетчиков с высоким классом точности.
Если вы планируете самостоятельно подключить новый прибор учета, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать трудностей в процессе установки.
Основные требования
Итак, перед подключением электросчетчика необходимо согласовать следующие детали с энергоснабжающей организацией:
Так как не все знают, как правильно подключить электросчетчик, многие допускают ошибки при установке, хотя есть здесь нет ничего сложного.
Рассмотрим подробнее, как подключить электросчетчик и машины:
- для защиты измерительного прибора от перенапряжения в сети, машины устанавливаются до ввода линии в счетчик;
- если станки будут установлены после ввода в эксплуатацию, при значительных колебаниях напряжения устройство просто выйдет из строя; №
- согласно нормативной документации на фазный провод можно установить только один автомат, но по возможности предпочтительнее поставить двухполюсный, который отключит и питание, и нейтраль.
Машины закреплены на DIN-рейке, и она должна быть обязательно заземлена на корпусе электрического щита, если он не является его составной частью.
Однофазный счетчик
Однофазный электросчетчик устроен следующим образом — все потребители электроэнергии в доме запитываются от одного провода (фазы). Однофазный прибор имеет четыре вывода, через которые подается электричество в помещения, а также связь с общей электрической сетью.
Подключение однофазного счетчика
Рассмотрим пошагово, как подключить однофазный электросчетчик:
- В первую очередь необходимо обесточить комнату, а затем снять старый счетчик.
- Новое устройство закрепляют в заранее подготовленном месте.
- К клемме №1 подключается фазный провод. Как правило, красный, но в случае сомнений можно проверить индикаторной отверткой — на фазном проводе должен загореться индикатор.
- Фазный провод от квартирной сети подключается к клемме №2. Итак, первая цепь готова.
- Аналогично к клеммам № 3, 4 подключается нулевой провод от квартиры и общей сети.
Перед подключением электросчетчика ознакомьтесь со схемой подключения.
Подключение трехфазного счетчика
В этом случае потребители электроэнергии делятся на группы, что считается более безопасным.
Трехфазный счетчик подключить несколько сложнее, но принцип тот же. У такого контроллера 8 клемм. Рассмотрим пошаговую инструкцию, как подключить трехфазный электросчетчик:
Электросчетчик «Меркурий 201»
Перед подключением электросчетчика Меркурий желательно учесть его конструктивные особенности. Счетчик выполнен в пластиковом корпусе прямоугольной формы. На передней панели счетчика расположен ЖК-дисплей. Справа — «табличка» с основными характеристиками.Счетчик отличается компактными габаритами и малым весом.
Нижняя съемная контрпанель защищает контакты устройства. Кабель подключается к этим контактам с помощью винтового соединения.
Схема подключения счетчика Меркурий
Счетчик «Меркурий» подключается так же, как и любой счетчик электроэнергии. Главное требование — выбор выходного и входного проводника. Входная мощность будет такой, как определено энергоснабжающей компанией.В этом случае в качестве выходных жил можно использовать любые провода.
Схема подключения счетчика следующая:
Как подключить электросчетчик Меркурий 201: пошаговая инструкция
Теперь вы знаете, как правильно подключить электросчетчик, но не забывайте, что Самостоятельная замена устройства без согласия компании, поставляющей электроэнергию, строго запрещена. Без разрешений на установку нового оборудования старый счетчик электроэнергии также запрещается снимать.
Товар в наличии! Цены 2019
Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
(запросы в электронном виде [электронная почта защищена] или по телефону 8-909-283-34-16)
1) Узел автоматизации — WiFi роутер (модель VR-007.4) Стоимость 5000 руб. Купить. Миниатюрный УСПД для опроса списков счетчиков Меркурия для любого из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт. Он может самостоятельно опрашивать 10 трехфазных счетчиков Mercury, либо создавать через себя туннель для опроса внешними программами неограниченного списка счетчиков.
2) Стоимость 3300 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с измерительных приборов, в том числе электросчетчиков «Меркурий». Он работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернете для удаленного мониторинга систем учета.
3) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA.Для подключения к электросчетчику не требуется открывать клеммную коробку.
4) Стоимость 1950 руб. Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Он может подавать питание на интерфейс счетчика. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность соединять магистрали счетчиками.
5) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи.Он имеет только выходные клеммы D + и D-. Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения необходимо открыть клеммную коробку.
6) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения открывать клеммную коробку не требуется.
8) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать со счетчиками электроэнергии в режиме расширения радио.Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или единичные узлы учета электроэнергии в труднодоступных местах.
9) Стоимость 2000 руб. Купить. Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный межсетевой экран, SMS, USSD, отображает служебную информацию о мощности сигнала и многое другое). Позволяет предоставить интернет-узлы автоматизации VR-007 и создать возможность опроса счетчиков электроэнергии через сети 3G.
10) Стоимость 4200 руб. Купить. Элемент умного дома, позволяющий использовать любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт для проведения автоматизированного опроса трехфазного счетчика Меркурия. Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутный обзор мгновенных значений токов, напряжений, емкостей, строить энергетические графики по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и маркетинговые материалы.Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.
Доставка (добавлена к стоимости товара):
1) Почта России — именная посылка первого класса. Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трекер.
Гармоники в энергосистеме и измерениях — Великобритания
В трехфазной системе гармоники могут возникать так же, как и в однофазных системах. В трехфазных системах необходимо учитывать следующие
- Все третьи гармоники равны во всех фазах цепи и совпадают по времени.
- Все гармоники, не кратные трем, имеют сдвиг фазы на 120 градусов, поэтому их можно обрабатывать обычным образом.
- Гармоники 5 -й , 11 -й и 17 -й имеют обратную фазовую последовательность R, Y и B.
- Гармоники 7 -й , 13 -й и 19 -й имеют положительное чередование фаз R, Y и B.
- В случае трехфазных трансформаторов образование гармоник будет зависеть от способа подключения и типа используемой конструкции.
- Когда первичная обмотка соединена по схеме треугольник, в каждой фазе ток третьей гармоники будет синфазным и, таким образом, будет образовываться циркулирующий ток по сети, в результате чего в линейном токе не будет тока третьей гармоники.
- Когда первичная обмотка подключена по схеме 4-проводной звезды, ток третьей гармоники протекает через линию и возвращается через нейтральный провод. А в случае 3-проводного соединения звездой, ток третьей гармоники не возвращается, поэтому линейные напряжения будут содержать компоненты третьей гармоники
Схема точки измерения и нагрузки показана ниже
Простые и распространенные соединения энергосистемы можно использовать для понимания потока гармонической мощности в системе из-за нелинейных нагрузок.
Vg — генератор электросети, вырабатывающий основную мощность. Zs — это полное сопротивление источника, а Zl — полное сопротивление распределительной сети, которое нагрузка видит со стороны нагрузки. Zl вызывает падение напряжения из-за тока нагрузки. Измеритель M2 измеряет мощность, потребляемую нелинейной нагрузкой. Искажение напряжения в точках, обозначенных A и B, зависит от импедансов Zs и Zl. Линейная нагрузка подключена к системе, и мощность, потребляемая линейной нагрузкой, измеряется измерителем M1.
Основная мощность генерируется генератором и передается на нагрузку через Zs и Zl.гармонический ток вызывает искажение напряжения в точках A и B. Искажение напряжения будет зависеть от импедансов. И величина гармоник токов.
Нелинейная нагрузка потребляет ток сложной формы. Сложная форма волны тока вызовет падение на Zl и Zs. Считайте Zs и Zl линейными сопротивлениями, падение будет таким же, как и форма сложной волны тока. Напряжение в точке B равно Vg минус комплексное падение напряжения на двух импедансах.Таким образом, мощность гармоники имеет отрицательный знак по сравнению с мощностью основной гармоники.
Полная мощность — это сумма мощности основной гармоники и мощности гармоник, таким образом, общая мощность, измеренная измерителем M2, представляет собой потребляемую основную мощность за вычетом мощности генерируемых гармоник. Гармоническая мощность течет от нагрузки к электросети, и счетчики будут измерять меньшую общую мощность.
Сложная форма волны тока будет искажать напряжение в точке A, но величина искажения будет меньше по сравнению с точкой B.Линейная нагрузка потребляет ток, пропорциональный напряжению. Таким образом, он будет потреблять некоторый сложный ток из-за падения напряжения из-за сложной формы волны тока. Комплексный ток находится в фазе с приложенным напряжением, поэтому общая мощность, измеренная измерителем M1, является основной мощностью, потребляемой нагрузкой, плюс комплексная или гармоническая мощность, подаваемая из-за напряжения в точке B. Таким образом, энергия гармоник течет от сети потребителю, и измеренная мощность больше, чем мощность, фактически потребляемая в нагрузке.
Давайте рассмотрим простую математику, чтобы проиллюстрировать вышесказанное. 50% тока третьей гармоники генерируется нагрузкой, вызывая падение напряжения на 10%. Мощность гармоник 10 * 50/100 = 5%. Таким образом, общая мощность будет составлять 95% основной мощности, фактически потребляемой нелинейной нагрузкой. Таким образом, измеритель общей мощности будет показывать на 5% меньше, чем измеритель основной мощности. Падение на 10% вызовет протекание 10% гармонического тока в линейной нагрузке, таким образом, общая мощность составит 10 * 10/100 = 1%. Таким образом, общая мощность будет измерять на 1% больше мощности, чем основной измеритель мощности.
Было проведено несколько экспериментов, чтобы подтвердить это объяснение, результаты показаны в таблице ниже
Основные значения рассматриваются как 100%, а другие гармонические составляющие представлены в соответствии с основными значениями.
В таблице ниже показан поток гармоник, соответствующих гармоникам в гармониках напряжения и тока, указанных выше.
эти результаты получены путем моделирования нагрузок и высоких импедансов линий для увеличения влияния гармоник.
Трехфазный счетчик ртуть 230 инструкция по эксплуатации. Инструкция и инструкция по эксплуатации электросчетчиков ртуть
Трехфазный счетчик Меркурий 230 — прибор нового выпуска. Это устройство имеет выходы телеметрии и специальный интерфейс для обмена информацией. На приборе установлена электронная пломба, прибор может проводить автоматическую диагностику различных неисправностей. Производитель электросчетчиков — компания NPK Incotex.
Описание прибора
Счетчик прямоточный Меркурий 230 предназначен для учета электроэнергии в трех- и четырехпроводных сетях.Устройство может быть подключено как напрямую, так и через трансформатор. Если к прибору подключить трансформатор, то можно будет учесть электричество на объектах с высокой нагрузкой.
Трехфазное устройство имеет жидкокристаллический дисплей. На этом экране отображаются данные в киловатт-часах. На дисплее 8 цифр. Первые 6 цифр показывают целые значения кВт / ч, последние 2 — десятичные разряды, сотые доли кВт / ч. Погрешность в показаниях этого прибора — 1.0. Установки устанавливаются в закрытых помещениях, где температура воздуха может составлять -40… + 55ºС.
Если устройство подключено через трансформатор, то можно измерить ток, превышающий тот, на который рассчитано устройство. Счетчики устанавливаются в жилом и промышленном секторах. В жилых домах устанавливают бытовую технику. Промышленное оборудование используется в промышленном секторе, на фабриках, фабриках и фабриках. Счетчики бывают индукционные и электронные. Электронные отличаются сертификатом высокого качества, более точны, не имеют вращающихся частей и преобразуют сигнал, поступающий с измерительных элементов.
Технические характеристики
Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка — 150 тысяч часов. Срок службы устройства 30 лет. Срок поверки электросчетчиков (межповерочный интервал) — 10 лет. Срок эксплуатации по гарантии 3 года со дня изготовления.
Технические характеристики:
- Номинальный ток для подключения трансформатора составляет 5 А.
- Базовый индикатор тока для прямого подключения устройства составляет 5 А или 10 А.
- Наивысший показатель силы тока — 60 А.
- Индекс фазного напряжения равен 230 В.
- Частота — 50 Гц.
- 2 режима импульсного выхода: базовый, поверочный.
- Предел допускаемой погрешности прибора относится к классу точности 1.
- Габаритные размеры, размеры: 258x170x74 мм.
При отсутствии тока в последовательной цепи тестовый выход устройства при измерении активной и реактивной энергии не генерирует более одного импульса за 10 минут.Эти устройства отличаются высокой прочностью и надежностью. Раньше их устанавливали на заводах-изготовителях. Сейчас их часто используют при разводке электричества в загородных домах … Это связано с наличием большого количества бытовых электроприборов, требующих большой мощности электросети.
Основные и дополнительные функции
Теперь электросчетчики, помимо основной функции — учета электроэнергии, обладают различными дополнительными свойствами, с помощью которых допустимо контролировать некоторые характеристики электрической сети и режимы самого прибора. .Снять данные с этого устройства можно не только на месте работы, но и удаленно через некоторые типы интерфейсов. Двуставочный счетчик Меркурий — прибор с расширенными возможностями.
Стандартные варианты подключения трехфазного счетчика Меркурий 230:
- Измерение данных по электроэнергии, их хранение и отображение на дисплее в течение следующего временного интервала: с момента последнего сброса, через 24 часа, через 30 дней, через год.
- Устройство может учитывать ток для двух тарифных планов для 16 часовых поясов.
- Устройство можно ежемесячно программировать на новый тариф.
Устройство записывает следующие характеристики:
- расчет мгновенной мощности;
- определение разности потенциалов;
- определение тока в фазах;
- индикатор частоты сети; Мощность
- в разных фазах и общая.
Устройство имеет максимальную защиту. Если лимит превышен, прибор отмечает это, а также указывается точное время, когда произошло превышение.Цифровой выход позволяет управлять нагрузкой.
В устройстве есть журнал событий. Он отображает следующие показатели:
- время подключения устройства к сети и отключения от нее;
- фазовый учет;
- корректировка тарифного плана; учет открытия счетчика
- ;
- превышение лимита.
Рассмотрим дополнительные возможности устройства. Счетчик имеет дополнительные функции:
- учет электроэнергии в прямом и обратном направлениях;
- возможна передача данных о потреблении электроэнергии по каждой фазе;
- наличие архива данных по мощности с интервалом от 1 до 45 минут;
- Срок хранения архивных данных 85 дней;
- наивысший показатель утреннего и вечернего питания;
- учет убытков;
- учет магнитных воздействий с фиксацией данных в специальном журнале;
- Контроль качества электроэнергии.
Схема подключения
Рассмотрим, как подключить прибор. Счетчик может быть подключен по разным схемам, в которых в качестве источника данных будут использоваться трансформаторы тока. Приводим схему подключения счетчика Меркурий 230. Самая распространенная — десятипроводная схема подключения устройства. Его преимущество — наличие силовых цепей и средств измерений. Недостаток — большое количество проводов.
Последовательность подключения счетчика и трансформатора:
- клемма 1 — вход А;
- клемма 2 — вход конца измерительной обмотки А;
- клемма 3 — вывод А;
- клемма 4 — вход В;
- клемма 5 — вход конца измерительной обмотки В;
- клемма 6 — вывод В;
- клемма 7 — вход С;
- клемма 8 — конец обмотки входа С;
- клемма 9 — вывод С;
- клемма 10 — ввод нулевой фазы;
- клемма 11 — нейтральная фаза со стороны напряжения.
Для установки счетчика в разомкнутую цепь трансформаторов используйте клеммы L1 и L2. Вы можете подключить счетчик с помощью полупрямого контура. В этом случае трансформаторы тока соединены звездой. Тогда установка устройства упрощается и требуется меньше проводов. Точность и качество данных не ухудшаются.
Также используется семипроводный способ подключения TT. Его недостаток — отсутствие гальванической развязки цепей.Такая схема считается опасной в использовании и сейчас практически не применяется.
Подключение электросчетчика «Меркурий 230» имеет много общего с установкой однофазного прибора. Но есть и отличия при установке агрегата. Схема подключения находится на корпусе счетчика, на задней стороне крышки.
При установке необходимо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — входу. Используются схемы подключения трехфазного многотарифного счетчика.
При подключении счетчика к трехфазным потребителям процесс осуществляется через трансформаторы тока. Такая схема позволяет снизить стоимость электроэнергии и повысить надежность ее подачи. Счетчики прямого подключения не дают больше 100 А. Это связано с ограничением размера проводника. Чем выше ток, тем большее сечение требуется для его пропускания. Такие ограничения снимают трансформаторы тока.
Рассмотрим схему подключения счетчика через тестовую клеммную коробку: клеммы в колодке обозначены буквами A, B, C.К этим клеммам приходит провод, который подключается к силовым шинам 380 В, а затем через перемычки идет к счетчику.
При необходимости перемычки раскручиваются, сдвигаются, и цепь разрывается. Это позволяет снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательному шкафу. ИКК имеет защитную крышку и приспособление для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с установкой счетчика.
Рассмотрим, как снимать показания электросчетчика. Устройство имеет 6-значный циферблат. Необходимо записать все числа до запятой. Чтобы рассчитать потребление энергии за месяц, нужно вычесть из новых показаний те, которые были в прошлом месяце.
Разберемся, как снимать показания многотарифного счетчика (артикул Меркурий 230 АРТ-01). Для этого необходимо записать следующие данные: T1 — потребление тока днем, T2 — потребление тока ночью.Перед записью данных необходимо убедиться, что устройство находится в режиме ожидания.
Рядом со знаком А. должна быть линия. Если его там нет, то следует нажать правую кнопку. Затем нажмите кнопку Enter. В этом случае на дисплее будут отображаться данные о текущем потреблении в течение дня T1. Нажмите Enter второй раз и перезапишите значение T2 (ночью).
Модификации
Существуют такие модификации счетчиков Меркурий:
- Однотарифный трехфазный, многотарифный и многофункциональный: Меркурий 230 АРТ, Меркурий 231 АТ.
- Энергия трехфазная активная и реактивная электрическая, однократный, артикул: Меркурий 230 АР.
- Трехфазная активная энергия, одинарный тариф: Меркурий 230 АМ, Меркурий 231 АМ.
- Однофазная активная энергия, одно- и многочастотная: Меркурий 200, Меркурий 202, Меркурий 201.
Контроллер SIKON устанавливается в счетчиках активной и реактивной энергии «Меркурий» с внутренним тарификатором, приборы могут быть двунаправленными или однонаправленными.
Счетчик меркурий 230 предназначен для учета всех видов электроэнергии в трехфазных сетях.Он двухтарифный. Ток измеряется с помощью трансформатора. Имеет возможность передавать информацию через интерфейс по цифровым каналам связи. Применяется как в бытовых хозяйствах, так и на промышленных предприятиях и объектах сельского хозяйства … Применяется как автономно, так и в схеме систем средств технологического, а также коммерческого учета.
Стандартные характеристики Меркурий 230 (двухтактный)
- Измерение и хранение данных о потребленной электроэнергии, а также их отображение на дисплее за следующие периоды времени:
- С момента последнего сброса;
- Через 24 часа;
- на 30 дней;
- на текущий год;
- За последний год.
- Возможность проводить учет электроэнергии по двум тарифным планам, на четыре типа дней и 16 часовых поясов.
- Возможность программирования ежемесячно по новой тарифной сетке;
- Запись следующих параметров:
- Мгновенный расчет любой из емкостей;
- Фактические параметры разности потенциалов, фазного тока, углов между фазами;
- Частота электрической сети;
- Коэффициенты мощности разделяются по фазам и суммам.
- Контроль защиты выполнен (максимум). Есть способ установить максимально допустимый предел мощности нагрузки. Когда этот предел превышен, счетчик делает отметку с указанием точного значения времени, когда было превышение.
- Нагрузкой можно управлять через цифровой выход.
- Наличие журнала событий, в него записываются следующие значения:
- Время, когда счетчик был подключен / отключен от сети;
- Выпадение и появление фаз;
- Закрытие и открытие аппарата;
- Корректировка тарифного плана;
- Превышение пределов.
Дополнительные возможности счетчика
Исходя из модификации, в приборе есть дополнительные функции:
- Учет в прямом и обратном направлении электроэнергии;
- Учет энергии по каждой фазе;
- Сохранение архива полученных емкостей с пошаговым интервалом от 1 до 45 минут. Срок хранения архива достигает 85 дней;
- Регистрируется максимальное значение утренней и вечерней мощности;
- Осуществляется контроль качества тока;
- Учитываются потери, магнитное воздействие — происходит запись в журнале.
Характеристика ртути 230
Технические данные электросчетчика Меркурий 230
| Класс точности дозатора | 0,5 — 1 |
| Интерфейс | RS-485, CAN, IrDA, PLC-I |
| Питание от ИБП | Есть |
| Количество импульсных выходов | 2 |
| Самодиагностика | Есть |
| Наличие пломбы (электронной) | Есть |
| Протокол передачи параметров | Открыть |
| Размеры (редактировать) | 260x170x75 |
| Масса, кг | 1,5 |
| Рабочая температура | — 40 + 55 С |
| Защита индикации | 2 уровня доступа |
| Срок хранения показаний, лет | 40 |
| Рабочая частота сети | 50 Гц |
| Битовая глубина | 000000,0 |
Срок службы
Срок службы трехфазного электросчетчика Меркурий 230 составляет 30 лет (при правильной эксплуатации в нормальных условиях окружающей среды).Производитель дает гарантию 3 года. Среднее время безотказной работы (среднее значение) — 150 тыс. Часов.
Межповерочный интервал
Интервал между поверками данного Меркурия составляет 230– 10 лет. Поверка проводится специальной аккредитованной организацией или производителем данного устройства.
Счетчик Меркурий 230, инструкция по списанию показаний
На дисплее отображаются визуальные параметры: дата и время (текущие значения), частота измеряемой сети, общий коэффициент мощности, а также отдельно для всех фаз, максимумы — утро и вечер, значения тока и напряжения в данный момент времени, потребление активной и реактивной электроэнергии, точность — до сотых долей кВт / час.
Для снятия показаний необходимо выбрать интересующий вас тариф учета электроэнергии по времени суток:
Затем умножьте значение до запятой на стоимость тарифа, сложите две полученные цифры и произведите оплату.
Установка электросчетчика, схема подключения
Для подключения устройства выбрана полупрямая цепь. Это дает возможность измерять электроэнергию от потребителей мощностью более 60 кВт. Особенностью такого подключения является то, что первичная обмотка трансформатора заменяется электрическим проводом.Для расчета электрической энергии нужно взять произведение коэффициента трансформации и значение показаний счетчика.
Счетчики этой модели все еще производятся. Цена Меркурия 230 начинается от 2300 рублей.
Товар есть в наличии!
Условия заказа и доставки адаптеров для связи со счетчиками «Меркурий»
(запросы по электронной почте [электронная почта защищена] или по телефону 8-909-283-34-16)
1) Стоимость 6000 руб.Купить. Миниатюрный USPD для опроса списков счетчиков Меркурия через любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптического порта. Он может независимо опрашивать 10 трехфазных счетчиков Mercury или создавать сквозной туннель через себя для опроса неограниченного списка счетчиков внешними программами.
2) Ethernet-RS485 (VR-008.1) Стоимость 3600 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с приборов учета, в том числе электросчетчиков «Меркурий».Работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернет для удаленного мониторинга объектов учета АСКУЭ.
3) USB-IRDA (модель VR-001) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA. Для подключения к электросчетчику не требуется открывать клеммную коробку.
4) USB-RS485 / CAN (модель VR-002) Стоимость 1950 руб.Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Может подавать питание на интерфейс счетчика электроэнергии. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность подключения магистралей счётчиками.
5) USB-RS485 (модель VR-004) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи. Имеет только выходные клеммы D + и D-.Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения требуется открытие клеммной коробки.
6) USB оптический порт (модель VR-005) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения не требуется открывать клеммную коробку.
8) JTT-A (RS485 / CAN) (радиомодем 433 МГц, 100 мВт) Стоимость 4000 руб. Купить.Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать с электросчетчиками в режиме расширения радио. Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или одиночные узлы учета электроэнергии в труднодоступных местах.
9) Узел автоматизации — WiFi роутер (модель VR-007.3) Стоимость 5000 руб. Купить. Элемент умного дома, позволяющий автоматически опрашивать трехфазный счетчик ртути через любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптического порта.Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутную съемку мгновенных значений токов, напряжений, мощностей, строить графики энергопотребления по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и о продажах. Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.
Доставка (добавляется к стоимости товара):1) Почта России — заказное почтовое отправление первого класса.Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трек-номер.
Чтобы снять показания счетчика, запишите все числа до запятой или точки.
Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут отличаться друг от друга. По количеству тарифов различают однотарифные и многотарифные модели (двухтарифные, трехтарифные) типа день-ночь и полупиковая ночь.
Технические характеристики
Счетчик предназначен для учета активной электроэнергии.Класс точности прибора вне зависимости от модели — 0,5 или 1. Производитель дает на счетчик 3-летнюю гарантию. Как правило, срок службы электросчетчиков составляет около 30 лет. Межповерочный интервал Меркурий 230 составляет 10 лет. То есть каждые десять лет необходимо калибровать счетчик на выявление неисправностей в учете, если таковые имеются.
Рассмотрим снятие показателей на примере трехфазного счетчика электроэнергии одно- и двухтарифного типа.
Снимаем индикаторы с однотарифного счетчика ртуть 230
Популярные виды одноразовых электросчетчиков:
Меркурий 230 AR / AM1
Меркурий 230 AR / AM02
Меркурий 230 AR / AM03
В целях учета показания однотарифного ртутного счетчика, посмотрите на шестизначный циферблат и запишите числа до запятой.
Чтобы определить показания счетчика за последний месяц из текущих свежих показаний счетчика, вычтите показания, которые были месяц назад.
Снимаем показания с многотарифного счетчика
Популярные виды многотарифных электросчетчиков:
- Меркурий 230 АРТ-01
Меркурий 230 АРТ-02
Меркурий 230 АРТ-03
Для снятия и Передав показания со счетчика, нужно будет записать следующие показатели
Т1 — расход электроэнергии днем
Т2 — расход электроэнергии ночью
Энергия, которая используется для питания электроприборов и различного оборудования, как известно, быстро дорожает и требует учета и контроля потребления.Для этого в помещениях устанавливаются счетчики потребления энергии — счетчики электроэнергии.
В этой статье мы расскажем о преимуществах использования и характеристиках счетчика «Меркурий» 230 АРТ 03. Однако, прежде чем приступить к разбору этого оборудования, следует разобраться в некоторых моментах.
Какой счетчик выбрать
Счетчик электроэнергии однофазный устанавливается в двухпроводной сети переменного тока и напряжением 220 вольт. Трехфазный контролирует потребление и учитывает электричество, однако работает на базе трехпроводных (и четырехпроводных) сетей частотой 50 Гц, переменным током и напряжением 380 вольт.
Гораздо более сложным прибором является трехфазный счетчик. Он устанавливается для контроля потребления энергии в промышленных зданиях, фабриках, фабриках и других предприятиях, где потребляется большое количество электроэнергии.
При отсутствии нулевого провода в здании следует брать трехпроводной счетчик, при наличии нулевого провода — четырехпроводной счетчик.
Трехфазные измерительные приборы российской компании «Меркурий» производятся известной компанией «НКП« Инкотекс ».Среди 120 разновидностей есть как простые однофазные, так и сложнейшие многотарифные устройства, с возможностью контроля нагрузки и передачи измерений на удаленные устройства.
Некоторые аналоги модификаций Меркурий 230 АРТ — 03
- Меркурий 230 АРТ -00 PQRSIDN — Меркурий 234 АРТ -00 П;
- Меркурий 230 ART -01 PQRSIN — Меркурий 234 ART -01 P;
- Меркурий 230 ART -02 PQRSIN — Меркурий 234 ART -02 P;
- Меркурий 230 ART-03 PQRSIDN — Меркурий 234 ART-03 P.
Электросчетчик многотарифный однонаправленный электронный с трансформатором активной-реактивной электроэнергии Меркурий 230 ART-03 CN (R) (230 ART-03 CN — интерфейс связи CAN; 230 ART-03 RN — интерфейс связи RS-485)
- Меркурий 230 АР -01 КЛ;
- Меркурий 230 АР-02 КЛ;
- Меркурий 230 АРТ -01 ЦЛН;
- Меркурий 230 ART -02 CLN.
Трехфазный счетчик Меркурий 230 однотарифный
Одним из самых несложных устройств можно назвать одноразмерный трехфазный счетчик Меркурий 230.Такой электросчетчик предлагается для использования пользователям, имеющим трех- или четырехпроводные сети переменного тока.
Хорошо работает в паре с оборудованием, предназначенным для автоматического регулирования электроэнергии. Счетчик 230 АРТ 03 является одним из приборов учета потребления электроэнергии в сетях переменного тока. Используется как для экономии, так и для удобства.
Работа электросчетчиков основана на преобразовании сигналов от устройств фиксации тока и напряжения в числа на жидкокристаллическом экране.Данные с таких устройств можно снимать как при прямом контакте, так и на расстоянии с помощью встроенных программ.
Применение счетчика Меркурий 230
Меркурий 230 АРТ 03 применяется как в промышленности и производстве, так и в быту. Его можно встретить в частных домах и на дачах, где работают электроприборы, потребляющие большое количество энергии, например, котельные, полы с подогревом, наружное освещение и другие энерго-объемные системы, потребляющие этот ресурс.
Дополнительные задачи
Помимо учета электроэнергии данное устройство выполняет множество дополнительных настроек, в том числе учет и хранение данных об использованной электроэнергии за определенный период времени с учетом тарифного расписания в многотарифном режиме.
Подключение многотарифного или двухтарифного режима гарантирует экономию затрат при использовании разных тарифов в течение 24 часов. Не всегда использовать тариф 4, для бытовых нужд достаточно установить двухтарифный счетчик электроэнергии.
Конструкция прибора учета электроэнергии
Элементы конструкции прибора:
- Каркас.
- Контактный блок.
- Защитная крышка.
- Прибор для измерения и индикации.
Характеристики устройства
Этот инструмент учета ресурсов может обрабатывать данные одновременно с четырьмя скоростями, что позволяет экономить на электроэнергии в ночное время.Устройство оснащено жидкокристаллическим экраном, на котором отображаются большие числа, поэтому им будет удобно пользоваться людям с плохим зрением.
О надежности бухгалтерского инструмента свидетельствует срок его применения — 30 лет. Межповерочный интервал — 10 лет со дня предыдущей поверки. Можно учитывать активную энергию прямого направления отдельно в каждой фазе сети.
Устройство плавно работает при низких и высоких температурах.Температурный диапазон устройства составляет от -40 до +55, что позволяет использовать его в самых капризных и непредсказуемых условиях, что делает устройство разнонаправленным.
Устройство позволяет проверять разного рода показания, вести учет активной и реактивной энергии прямого направления за разные промежутки времени, регистрировать напряжение во всех фазах сети, устанавливать уровень активной, реактивной и полной мощности, контролировать коэффициенты мощности, частота сети и многое другое.
Наличие электронной пломбы защитит устройство от неправомерного использования с целью хищения электроэнергии посторонними лицами.
Инструкция по настройке счетчика Меркурий-230-03
Настройка оборудования осуществляется с помощью программы «Конфигуратор» через преобразователь CAN-RS232 или оптический порт, если он есть в устройстве.
Для начала следует установить последние три цифры номера устройства, нажать «тестовая передача» для проверки соединения и получить уведомление о качестве связи на самом экране оборудования.
Любое устройство, перехватывающее запрос, ответит на сетевой адрес, равный нулю.
После успешного завершения связи необходимо ознакомиться с важными характеристиками устройства — параметрами и настройками. После ввода пароля второго уровня в окне «параметры подключения» выберите функцию «открыть».
Если устройство не было включено раньше, установите время и сезонный перенос на счетчике, инициализируйте профиль мощности и установите время интегрирования на полчаса, затем подождите некоторое время, дайте программе завершить инициализацию профиля.
При чтении профиля мощности (кнопка «показать») необходимо указать дату и временной интервал, для которого нужны данные. После этого нужно установить пароль для первого уровня доступа и проверить открытие канала связи. Если попытка не удалась, пароль первого уровня должен быть получен от владельца оборудования.
Дополнительные данные, предоставляемые счетчиком
В дополнение к вышеперечисленным данным, можно получить мгновенные значения фазовых мощностей по отдельности и их сумму, данные о направлении вектора полной мощности.
Могут быть запрошены среднеквадратичные значения фазных токов и напряжений, сетевых частот, коэффициентов мощности для каждой фазы и для общей суммы фаз.
Счетчик имеет возможность устанавливать лимиты активной мощности и отключать потребляемый объект в случае нарушения лимита приема ресурса.
Поверка и обслуживание приборов
Согласно инструкции, счетчик калибруется один раз в 8 лет органами Государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.
Ремонтные работы проводят сотрудники компании, эксплуатирующей счетчики. Предварительно указанные работники должны изучить руководство по эксплуатации устройства и пройти обучение технике безопасности; эти лица должны иметь квалификацию безопасности не ниже III.
Гарантийный срок на счетчик, согласно инструкции, составляет 36 месяцев со дня ввода счетчика в эксплуатацию.
Ошибка е01 на счетчике
Какой бы качественной ни была техника, она подвержена контакту с внешними предметами и явлениями, которые могут отрицательно сказаться на ее состоянии и качестве работы.В случае сбоя или аварийных ситуаций на индикаторе появляется код ошибки в формате «E-xx». К ошибкам относятся дисфункция памяти, ограничение мощности и так далее.
Ошибка E-01 возникает при напряжении аккумулятора ниже 2,2. Чтобы это исправить, рекомендуется заменить аккумулятор.
Заключение
Счетчик «Меркурий» имеет исключительную точность данных, не требует большого источника питания, межповерочный интервал составляет 10 лет, есть возможность сэкономить по тарифному расписанию, в приборе есть внушительный список программ, которые это делают. можно контролировать и отслеживать действия устройства.Другими словами, устройство сочетает в себе параметры добротности, прочности, многозадачности и приемлемой стоимости.
| Счетчик электроэнергии однофазный однотарифный Меркурий 201,5 Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях.переменного тока и работают как автономно, так и в составе АИИС КУЭ. Конструктивные особенности электросчетчика Меркурий 201:
* импульсный выход может использоваться для поверки счетчика или для включения в AIIS со сбором данных через телеметрию Счетчик электроэнергии Меркурий 201,5 однофазныйЕсли необходимо вести постоянный учет активной электроэнергии в однофазных цепях переменного тока, лучшим выбором как для профессионального, так и для обычного потребителя является электросчетчик Mercury 201.5 производства Mercury Incotex. Конструктивные особенности электросчетчика Меркурий 201.51. Счетчик имеет технологический запас по классу прочности. 2. При наличии специального шунта для возможности снятия значений переменного тока (работающего даже при наличии постоянной составляющей). 3. Корпус, в котором винты не используются. 4. Есть крепление для DIN-рейки. Кроме того, счетчик имеет небольшие габаритные размеры и отлично защищен от возможности хищения электроэнергии с его помощью методом обратного отслеживания. Выбор счетчика электроэнергииСуществует бесчисленное множество марок и типов счетчиков, для того, чтобы понимать все право выбора необходимого продукта, следует сначала выделить четыре основных признака, по которым классифицируются счетчики. 1. По родам тока: переменный и постоянный. 2. По количеству тарифов: однотарифный и многотарифный. 3. По типу механизма: механический и электронный. 4. По количеству фаз: однофазные и трехфазные. Основные технические характеристики электросчетчика Меркурий 201
| |||||||
Может ли нанонаука сделать переменный ток более эффективным?
Эта история впервые появилась в выпуске журнала Popular Science «Жара».Текущие подписчики могут получить доступ ко всему цифровому изданию здесь или щелкнуть здесь, чтобы подписаться.
Они похожи на зеркала: 32 прямоугольника, аккуратно расположенных в восемь рядов на крыше супермаркета Grocery Outlet в Стоктоне, Калифорния. Мерцающие под ярким небом, на первый взгляд, это могут быть солнечные батареи, но работа этой установки совсем другая. Это предохраняет магазин от перегрева.
Наклоненные к солнцу панели почти не поглощают падающего на них тепла; они даже запускают некоторые из них в космос, улучшая работу систем, которые хранят вещи в холоде.Подвиг основан на явлении, называемом радиационным охлаждением: все на Земле излучает тепло в виде невидимых инфракрасных лучей, которые поднимаются к небу. Ночью, в отсутствие дневного света, повышающего содержание ртути, это может достаточно охладить что-нибудь, чтобы образовался лед. Когда лобовое стекло вашей машины обмерзает, даже если градусник не опускается ниже нуля? Это радиационное охлаждение в действии.
Освату Раману, который был ключевым умом, стоявшим за блестящей плиткой Grocery Outlet, этот эффект казался возможностью.«Ваша кожа, ваша крыша, земля — все они охлаждаются, посылая тепло в небо», — говорит он.
Раман, профессор материаловедения и инженерии в Калифорнийском университете в Лос-Анджелесе, является соучредителем SkyCool Systems, стартапа, который пытается изменить сценарий к технологии, от которой мы зависим, чтобы создать холод. По мере потепления в мире растет спрос на кондиционирование воздуха и охлаждение. Но сами эти системы выделяют огромное количество тепла, а химические соединения, которые они используют, могут улетучиваться в небо, где они действуют как парниковый газ, согревающий планету.По данным Бирмингемского энергетического института в Великобритании, эти вещества и задействованная энергия составили не менее 11 процентов глобальных выбросов парниковых газов в 2018 году. К 2050 году более 4,5 миллиарда кондиционеров и 1,6 миллиарда холодильников, по прогнозам, будут потреблять почти 40 процентов. всего электричества. Если он станет массовым, технология SkyCool — и аналогичные подходы в работах конкурентов и других исследователей — могут замедлить цикл за счет естественного понижения температуры в зданиях и уменьшения энергетической нагрузки на традиционные методы.
После того, как Grocery Outlet установил панели на крыше здания площадью 25000 квадратных футов в конце 2019 года, потребление энергии системой охлаждения магазина снизилось на 15 процентов. Это составляет почти 6000 долларов экономии в год.
Трудно сказать, окупилась ли установка за латунное кольцо для модернизации инфраструктуры и окупилась ли она сама собой. Lime Energy, национальная компания по модернизации, специализирующаяся на модернизации для повышения эффективности, профинансировала затраты на установку супермаркета, что сделало панели доступными.Однако, чтобы работать в массовом масштабе, радиационное охлаждение должно быть дешевым в производстве и установке. Сделайте это, и это может стать одним из способов экономии энергии и сокращения выбросов. «Я несколько скептически относился к тому, что вы можете получить такое значительное охлаждение даже под прямыми солнечными лучами», — говорит Крис Аткинсон, бывший директор программы Агентства перспективных исследовательских проектов — Энергетика (ARPA-E), подразделения Министерства энергетики США. (DOE), которая финансировала ранние исследования Рамана. «Но как только мне это объяснили, это прозвучало правдоподобно — и результаты были удивительно убедительными.”
ВЕКОВ НАЗАД, жителей пустыни использовали радиационное охлаждение для образования льда. По вечерам утепляли стенки больших чаш или ям, затем заливали водой. Во время кромешной ночи жидкость выделяла тепло, и к утру она замерзла.
Архитекторы и физики долгое время сомневались, что этот эффект может работать при дневном свете. В 1970-х и 1980-х годах они предпринимали различные попытки применить его к зданиям, использующим бассейны с водой на крышах.Но за сооружениями было трудно ухаживать, и они все еще поглощали слишком много солнечного тепла.
Сам Раман заинтересовался этой техникой в 2012 году, когда он заканчивал докторскую степень по прикладной физике в Стэнфордском университете. Он был очарован тем, как материалы взаимодействуют со светом, и думал о карьере в области солнечной энергетики. Затем он наткнулся на исследование, посвященное радиационному охлаждению, и зациклился на том, может ли этот эффект когда-либо произойти под прямыми солнечными лучами.
КАК РАБОТАЕТ РАДИАЦИОННОЕ ОХЛАЖДЕНИЕ: 1.Невидимый инфракрасный свет излучается всем, от солнца до кроссовок. 2. Специальная черепица SkyCool поглощает этот свет. 3. Панели отражают инфракрасное излучение с длиной волны от 8 до 13 микрометров. 4. Эта частота позволяет волнам колебаться в атмосфере, посылая высокие температуры в космос. Мартина Элисса Чекки«Ночью происходит то, что вы теряете тепло в небу, а небо уносит часть этого тепла в космос», — говорит он. «В течение дня вы хотите продолжать делать это, но в то же время вы не хотите поглощать солнечную энергию.”
К счастью, в распоряжении Рамана были нанотехнологии — дисциплина, которая конструирует и производит материалы, упорядочивая молекулы и атомы так, чтобы они вели себя именно так, как нужно.
Под руководством Shanhui Fan, профессора прикладной физики и электротехники из Стэнфорда, и с небольшой командой из инженерного отдела Раман разработал материал, который теперь составляет основу SkyCool Systems. (ARPAE помогло с грантом в 300000 долларов; позже агентство предоставило команде около 2 долларов.5 миллионов дополнительных финансовых средств.) В лабораториях он имел доступ к разнообразным инструментам: машинам для физического осаждения из паровой фазы, используемым для производства ультратонких многослойных покрытий; растровые электронные микроскопы для определения толщины слоев; и различные спектрофотометры, которые измеряли ультрафиолетовые и инфракрасные свойства веществ.
Менее чем за год они создали тонкую пленку, состоящую из семи микроскопических слоев поверх серебряной полоски. Срезы чередовались между оксидом гафния, неорганическим соединением, которое действует как электрический изолятор, и диоксидом кремния или кремнеземом, природным материалом, из которого состоит кварц, песок и почти две трети земной коры.
Действуя вместе, вещества обеспечивают особый набор оптических свойств. Во-первых, они особенно хорошо излучают инфракрасный свет. Парниковые газы и молекулы воды в атмосфере обычно поглощают большую часть этих лучей и отправляют их обратно на Землю. Однако инфракрасное излучение с длиной волны от 8 до 13 микрометров не поглощается атмосферой и вместо этого ускользает в космос, поэтому Раман настроил пленку на излучение только в этом узком диапазоне. Более того, этот материал отражает 97 процентов солнечных лучей, чего достаточно для создания охлаждающего эффекта в течение дня.«На самом деле он посылает в небо больше тепла, чем небо в целом», — говорит Раман.
[Связано: как оставаться холодным, не взрывая кондиционер.]
Примерно в 2013 году Раман начал испытания своего специализированного отражателя в реальных условиях. Тем летом он установил небольшой набор панелей на крыше здания электротехники университета. Однажды утром, проверяя приборы, измеряющие излучение и отражательную способность, Раман положил руку на один из листов, раскаленных на солнце.Было холодно.
«Это было сразу довольно интересно, — признает Раман. Фактически, этот материал был примерно на 9 ° F ниже, чем температура окружающего воздуха, которая была намного выше 80 ° F, результат, который он впоследствии опубликовал в Nature .
Примерно в то же время общие друзья связали его с Эли Гольдштейном, который в Стэнфорде заканчивал докторскую степень в области машиностроения. В течение следующих двух лет мужчины получали практическое образование в области кондиционирования воздуха и охлаждения, разговаривая с производителями, а также со своими клиентами.В 2016 году они основали SkyCool Systems — это название дано в честь охлаждения ночного неба, другого термина для обозначения физического явления — и намеревались коммерциализировать свою технологию.
В ПОЕЗДКЕ В МУМБАЙ , чтобы навестить свою бабушку, Раман заметил, насколько влиятельным может быть новый фильм. В большинстве домов, чем он помнил из детства, были установлены кондиционеры в окнах.
Хотя, по оценкам, только 15 процентов населения мира — в основном в США, Японии, Корее и Китае — имеют кондиционеры, их использование стремительно расширяется.Согласно прогнозам на 2015 год, продажи в таких странах, как Бразилия и Индонезия, ежегодно увеличиваются более чем на 15 процентов, хотя Индия считается самым быстрорастущим сектором: когда Раман тестировал свой фильм, у жителей было более 20 миллионов кондиционеров; к 2020 году — 48 миллионов. Международное энергетическое агентство (МЭА), парижская группа, которая дает рекомендации национальным правительствам в отношении решений в области устойчивой энергетики, прогнозирует, что к 2050 году индийцы будут владеть более чем 1 миллиардом единиц.Это победа общественного здравоохранения — в 2015 году более 2300 человек в стране умерло в результате сильнейшей жары, — но это предвестник климатических последствий.
Представьте, что вместо того, чтобы покупать кондиционер в небольшом доме в Индии или Африке, вы можете просто поставить его на крышу.
Eli Goldstein
Между тем, основы технологии охлаждения примерно такие же, как при проектировании первого электрического кондиционера в 1902 году. Системы кондиционирования перекачивают хладагент — химическое соединение, которое перемещает тепло и, в свою очередь, вызывает охлаждение — через механическую систему, которая заставляет его пройти несколько фазовых переходов.Хладагент течет в помещении через змеевик в виде жидкости, где он превращается в пар, поглощая тепло. Он выходит из здания и попадает в конденсатор, где хладагент сжимается и отводит тепло наружу, превращаясь из пара обратно в жидкость. Этот процесс повторяется до тех пор, пока температура внутри не достигнет температуры, установленной термостатом.
Ископаемое топливо, которое питает эту хореографию, и необходимые химические вещества, однако, вносят основной вклад в глобальное потепление. В 2016 году Министерство энергетики сообщило, что на стационарные системы кондиционирования приходится около 700 миллионов метрических тонн выбросов парниковых газов во всем мире ежегодно.Загрязнение происходит в результате сгорания для выработки энергии, необходимой для работы агрегатов, и гидрофторуглеродов, используемых в качестве хладагентов, которые могут улетучиваться во время ремонта или вывода из эксплуатации. Их эффект «в несколько тысяч раз выше, чем у углекислого газа», — говорится в отчете.
[Связано: Как сохранять прохладу, если вы теряете электроэнергию во время жары.]
В общих чертах, мир просто начинает слишком быстро использовать слишком много кондиционирования воздуха — и, тем не менее, это необходимо, поскольку температура повышается.Это ведет, как заявило МЭА в 2018 году, к надвигающемуся «холодному кризису». К середине века энергия, необходимая для работы кондиционеров, станет одной из главных движущих сил мирового спроса на электроэнергию, помогая вывести планету за пределы точки безвозвратного экологического ущерба. Действительно, наша растущая потребность в понижении температуры в помещении приближает нас к порогу потепления в 1,5 ° C, установленному в 2018 году Межправительственной группой экспертов Организации Объединенных Наций по изменению климата.
«Температура становится выше, и это неизбежно будет означать, что кондиционеры и холодильные системы станут менее эффективными», — говорит Голдштейн из SkyCool.
В конце концов он и Раман поняли, что их панели могут иметь большее влияние на потребление энергии, если они дополнят существующие системы климат-контроля. Примерно в 2016 году команда провела еще одно испытание в Стэнфорде; на этот раз он установил буровую установку с тонкими водопроводными трубами, проходящими прямо под ней. За три дня радиационное охлаждение снизило температуру воды более чем на 9 ° F. Несложно подключить трубы к конденсатору обычной системы кондиционирования или холодоснабжения, где сверхохлажденная вода поможет охладить хладагент, уменьшая общую энергетическую нагрузку.Одна из их моделей также показала, что интеграция этой техники в двухэтажное офисное здание в Лас-Вегасе снизит спрос на электроэнергию летом на 21 процент.
Раман и Голдштейн решили начать бизнес с мест, где используются системы охлаждения, поскольку, в отличие от кондиционеров, они должны работать каждый час и каждый день. Их оценки показали, что экономия электроэнергии для охлаждающей инфраструктуры, которая постоянно работает, превышает 500 киловатт-часов в год на квадратный метр пленки SkyCool.С 2017 по 2019 год компания подписала несколько клиентов из Калифорнии, заинтересованных в опробовании всего, что могло бы снизить их счета: круглосуточного магазина, центра обработки данных и продуктового магазина. 32 витрины на этом рынке занимают 62 квадратных метра; данные, собранные на данный момент, показывают, что магазин потребляет на 100 киловатт-часов меньше в день или на 36 500 киловатт-часов меньше в год.
Однако общая эффективность радиационного охлаждения имеет предел. Лучший климат для развертывания технологии — относительно сухой с чистым небом: Калифорния, Аризона, Невада и другие.Облачность и высокая влажность уменьшают эффект в течение дня, поскольку молекулы воды в воздухе задерживают часть излучаемого инфракрасного излучения.
Соучредитель SkyCool Осват Раман, который надеется сделать AC в том виде, в каком мы ее знаем, устаревшим. Предоставлено SkyCool SystemsSkyCool ведет переговоры с системой Калифорнийского государственного университета, чтобы использовать свои технологии для охлаждения воды, которая будет проходить через потолки трех классных комнат в Cal Maritime. (Гольдштейн надеется, что проект будет запущен в 2022 году.) Но в засушливом климате может быть достаточно использовать сами панели.«Представьте, что вместо того, чтобы покупать кондиционер в небольшом доме в Индии или Африке, вы можете просто поставить его на крышу», — говорит Гольдштейн.
ИЗ-ЗА ОБЕЩАНИЯ радиационного охлаждения другие стартапы ринулись в эту область. В 2017 году инженеры из Университета Колорадо, Боулдера и Университета Вайоминга объединились для создания собственного пленочного материала. В феврале 2021 года инженеры из Университета Буффало опубликовали исследование своей собственной версии: два зеркала, состоящие из 10 тонких слоев серебро и диоксид кремния.Теперь они пытаются вывести его на рынок через свою компанию Sunny Clean Water.
Большой вопрос в том, насколько вероятно, что люди будут реализовывать совершенно новый продукт. «Технология имеет смысл», — говорит Джереми Мандей, профессор Дэвиса из Калифорнийского университета, изучающий инновации в области экологически чистой энергии. «Это действительно сводится к таким вещам, как рынок, стоимость, а затем просто наличие мотивации принять это».
Раман и Голдштейн не раскрывают своих цен, но признают, что будущие задачи SkyCool будут связаны с производственной, а не научной стороной.Исследование, проведенное в 2015 году Тихоокеанской северо-западной национальной лабораторией, входящей в состав Министерства энергетики, показало, что если материалы для крыш, такие как SkyCool, могут быть построены и установлены по цене менее 6,25 доллара за квадратный метр, то затраты будут покрываться за счет экономии энергии в течение пяти лет.
Пара считает, что в течение трех лет они смогут получить выгодную цену, отчасти потому, что они доработали пленку, которую первоначально тестировали в Стэнфорде. В наши дни точный макияж является запатентованным, хотя он по-прежнему содержит смесь полимеров и неорганических материалов.«Мы нашли способы сделать это с меньшими затратами и более подходящими для производства», — говорит Раман.
С помощью федерального энергетического гранта в размере 3,5 миллиона долларов SkyCool вскоре надеется получить такие связи, которые сделают его фильм рентабельным. Стартап сотрудничает с компанией 3M, чтобы разработать доступные средства для создания сотен тысяч ее фильмов. Цель состоит в том, чтобы к 2023 году снизить цену настолько, чтобы клиенты с постоянными потребностями в охлаждении могли окупить затраты на установку в течение трех-пяти лет.
Помимо этих проблем, другие исследователи говорят, что они могут получить тот же результат с помощью краски. Белая версия, опробованная несколько десятилетий назад, не отражала достаточно лучей, чтобы создать охлаждающий эффект. Однако в 2020 году инженеры Университета Пердью создали ультрабелую разновидность, которая похожа на зеркальный материал SkyCool. По словам Сюлинь Жуаня, профессора машиностроения, участвовавшего в его разработке, продукт отражает 98,1% солнечного света и излучает инфракрасное излучение на нужной длине волны для выхода в космос, охлаждая здания в полдень до температуры на 8 ° F ниже температуры окружающей среды.
[ Связано: Эта краска отражает до 98,1% солнечного света. ]
Руан признает, что краска — это скорее дополнительная мера. «Вам по-прежнему необходимо включать кондиционеры, но это может компенсировать значительную часть солнечного тепла и снизить спрос», — говорит он. В этом смысле отсутствует один компонент SkyCool: возможность подключаться к существующим системам и повышать их производительность. И все же краски привлекли внимание Рамана. В прошлом году он стал соавтором статьи в журнале Joule , в которой обсуждалась возможность модификации стандартных красок таким образом, чтобы они также обеспечивали радиационное охлаждение.
Если какой-либо из этих методов приживется, никто не будет слишком озабочен тем, чтобы направить тепло на последний рубеж. «Если бы вся эта энергия была выброшена обратно в космос, она бы нигде не имела заметных эффектов», — говорит Аткинсон, бывший сотрудник Министерства энергетики США, поддержавший ранние исследования Рамана.
Панели SkyCool, расположенные на крыше магазина в Калифорнии, излучают инфракрасный свет, помогая охлаждать здание ниже . Предоставлено SkyCool Systems. На данный момент SkyCool пытается привлечь больше предприятий.Вскоре он планирует разместить свои панели в офисных зданиях, чтобы дополнить коммерческий кондиционер. В марте последним покупателем стал крупный розничный торговец в Южной Калифорнии. На крыше пять полных рядов гладких зеркальных пленок расположены между двумя столбцами солнечных панелей — подходящее сочетание, учитывая предшествующие интересы Рамана. Теперь он хочет сократить энергию, а не производить ее.
«Все, что вам нужно сделать, — говорит он, — это положить материал наружу, и он останется прохладным».
Исправление: 21 июля 2021 г. .В более ранней версии этой истории неверно указывалось, что изменение температуры в ранних тестах радиационной охлаждающей пленки составляло 40 градусов по Фаренгейту, и указывалась дата окончания отношений SkyCool с 3M, когда их сотрудничество продолжается.
Эта история впервые появилась в выпуске журнала Popular Science «Жара».
