определение, создание, виды и типы, технические характеристики, устройство, нюансы работы и применения

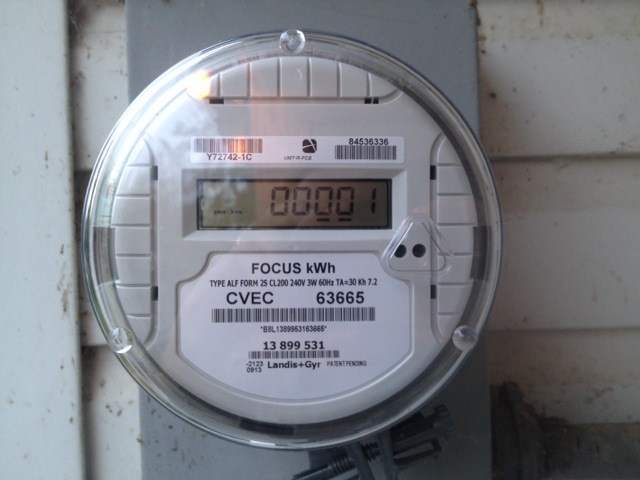

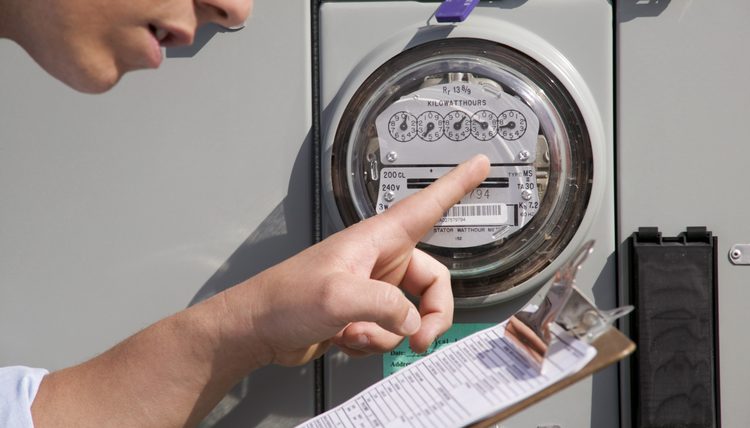

Счетчики электроэнергии являются наиболее популярным измерительным прибором из бытового спектра. Их используют в каждом доме как средство контроля расходуемого электричества. Другое дело, что техническое исполнение конструкции может быть разным. К традиционным и пока еще достаточно распространенным видам данного прибора относится электрический индукционный счетчик, который также предусматривает разные формы технико-конструкционной реализации.
Определение индукционных приборов учета
Как и все счетчики электроэнергии, индукционные модели предусматривают прохождение тока по своим проводникам с подключением чувствительных элементов замера. Они различаются пропускной мощностью, размерами, максимальной нагрузкой и т.д. Прежде всего, индукционный счетчик электроэнергии является механическим устройством, обеспеченным счетным механизмом. Опять же технически его «начинка» может иметь разное исполнение, но базовые принципы ориентируются на электромагнитный принцип работы, позволяющий фиксировать поведение вихревых токов над магнитным полем.
Техническое устройство и принцип работы прибора

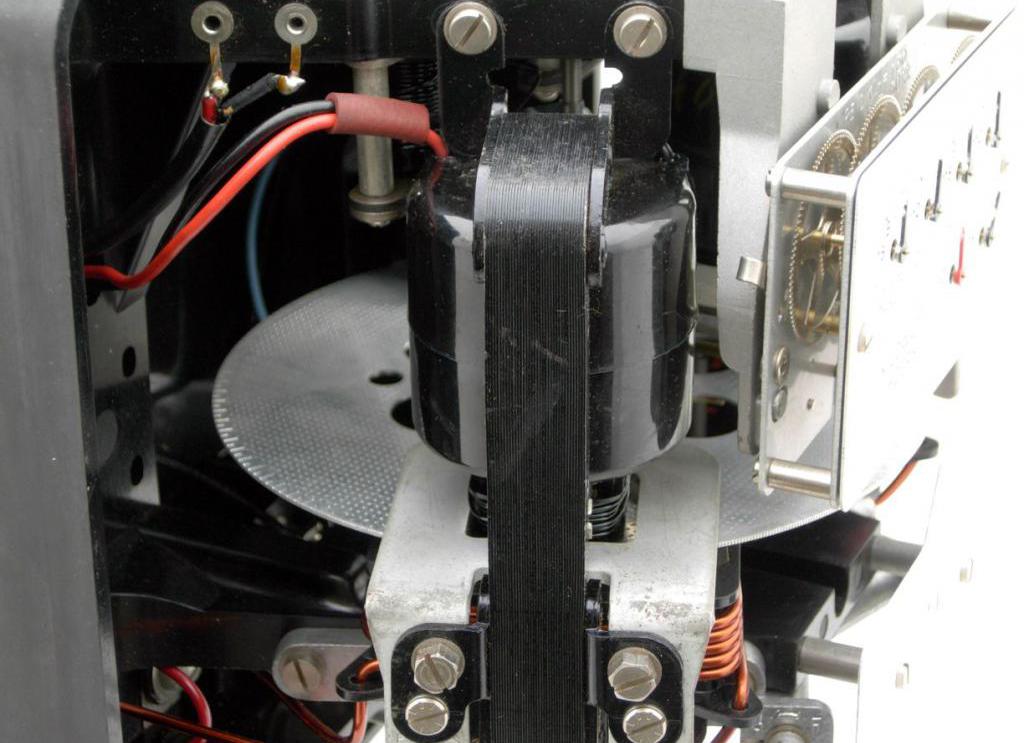

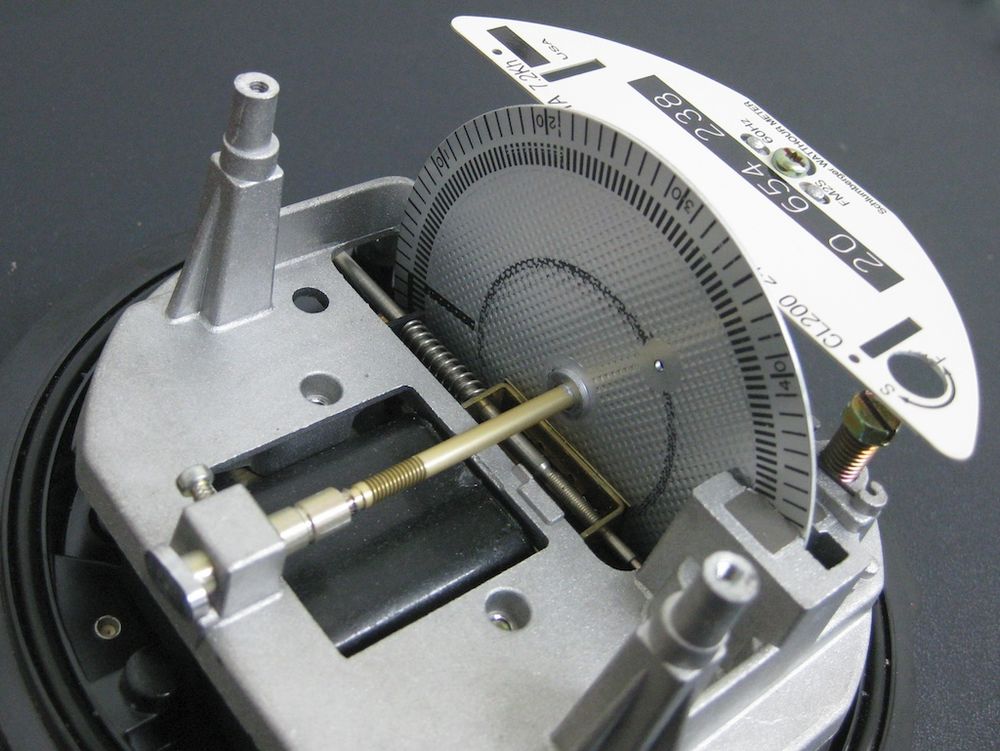

Основу прибора образуют два элемента – катушки для обслуживания напряжения и тока. Первая подключается параллельно, а вторая – последовательно. Вместе они создают условия для электромагнитных потоков, в среде которых в принципе становится возможной фиксация с замером необходимых параметров сети. Непосредственно измерительные операции производятся за счет алюминиевого диска. Посредством червячной или зубчатой передачи этот элемент сопрягается со счетным устройством, приводя его в действие. В процессе работы интенсивность вращения диска будет определяться потребляемой мощностью. Современное устройство индукционного счетчика также отличается присутствием электронных элементов, которые делают возможным автоматическую регистрацию показаний, дистанционное управление отдельными параметрами учета и уменьшение размеров панели с отображением информации по расходу. Но и в этом случае основные принципы электромагнитного замера индуцирующими катушками сохраняются.
Создание счетчика

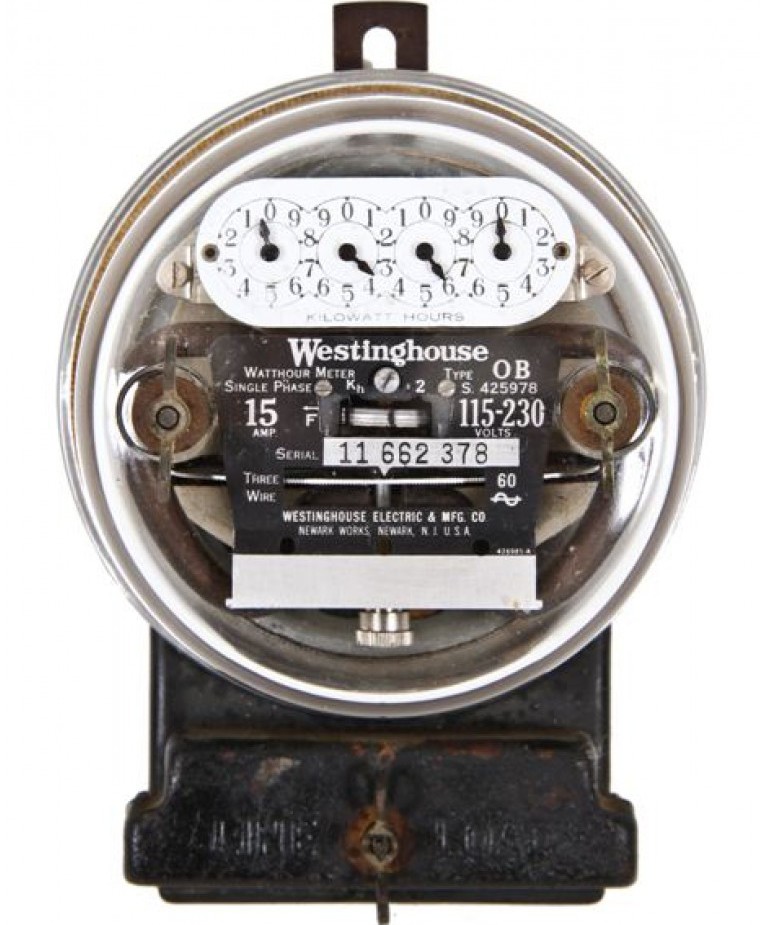

Первые электромагнитные приборы учета появились еще в конце 19-го века, когда итальянскими инженерами была открыта взаимосвязь между разными фазами полей переменного тока и магнита. В изготовлении простейших конструкций использовался сплошной ротор наподобие цилиндра и того же диска. Его приводили в движение меняющиеся электрические характеристики. Следующим этапом стала разработка полноценного винтового механизма, но пока еще без элементов контроля напряжения. Собственно, на этом этапе и были заложены принципы работы и технического устройства современного индукционного счетчика с катушками самоиндукции и вращающимся металлическим телом. В дальнейшем конструкция пополнялась тормозными электромагнитами, которые позволили расширить диапазон измерений с циклометрическим регистром. Весь 20-й век шел процесс оптимизации корпуса, что привело не только к оптимизации размеров прибора, но и к повышению надежности элементов счетного механизма. Конструкции стали более устойчивыми к температурным, влажностным и физическим воздействиям. Также повышалась и точность показаний, что особенно проявляется в приборах последних поколений с новыми функциональными возможностями и подходами к управлению.
Классификации индукционного счетчика
В первую очередь следует различать одно- и трехфазные модели. Первые относятся к бытовым измерительным приборам, предназначенным для домашнего использования. Они питаются от одной фазы и предусматривают наличие 4 клемм. Подключать такой прибор можно к общей магистральной электросети. Что касается трехфазных индукционных счетчиков, то они отличаются более высоким уровнем надежности и разделяются на группы в зависимости от условий эксплуатации. Так, существуют модели для использования в домашних условиях, на производствах и в общественных местах. Причем в бытовой сфере их обычно применяют, если организуется мощная инфраструктура энергопотребления с подключением производительного оборудования наподобие сварочных аппаратов, компрессорных станций, насосных агрегатов и т.д.
Внутри общего семейства индукционных приборов учета выделяют и уже упомянутые механические и электронные типы моделей. Механика имеет свои преимущества, связанные с незначительной энергозависимостью и конструкционной надежностью. Электроника, в свою очередь, делает возможным дифференцированный учет потребляемой энергии, что удобно при использовании электроэнергии по нескольким тарифам в зависимости от потребителя.
Технические характеристики прибора
Напряжение является основной характеристикой приборов электрического учета. Стандартный диапазон варьируется от 220 до 240 В, что соответствует возможностям однофазных моделей. В случае с трехфазными счетчиками речь может идти о 380-400 В. Учитывается в выборе индукционного прибора и максимальная нагрузка по силе тока. Номинальный показатель должен превышать величину тока, которую допускает вводный автомат. К примеру, если используется трансформатор на 25-30 А, то желательно устанавливать индукционный счетчик не менее чем на 40 А. На бытовом уровне максимальные показатели по этой характеристике редко превышают 100 А.
Для частного дома вполне можно ограничиться покупкой модели на 40-60 А. Также будет нелишним обратить внимание на класс точности. В принципе, правилами не допускается эксплуатация устройств учета с коэффициентом более 2.0. Оптимальный вариант – приобретать приборы с классом точности 1.0. Это важно не только по причине получения более корректных данных по расходуемой энергии, но и для объективного контроля работы домашней или производственной электросети.
Эксплуатация счетчика

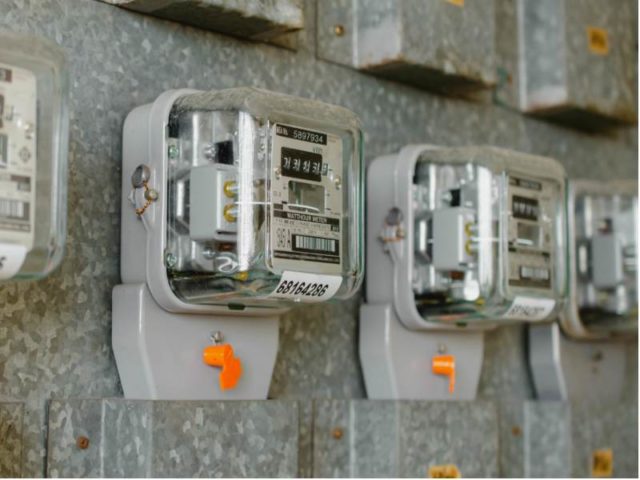

После выбора подходящей модели подбирается место для установки прибора. Желательно, чтобы оно было защищено от физических, тепловых и электромагнитных внешних воздействий. Монтаж обычно выполняется с помощью DIN-рейки и комплектного набора метизов. Вместе с рейкой поставляется колодка с клеммами, которая может быть отдельной или встроенной. В любом случае через нее производится интеграция устройства в местную электросеть. Подключение выполняется сотрудниками энергоснабжающей организации, которые также будут периодически проверять состояние прибора.
Нюансы работы индукционных приборов учета
В процессе эксплуатации измерительных аппаратов такого типа следует иметь в виду следующие особенности рабочего процесса:
- При малых нагрузках в сети не исключено снижение точности ниже нормативного уровня, поэтому рекомендуется отслеживать параметры того же напряжения, используя стабилизатор.
- Без наличия механических средств защиты работа индукционного счетчика может быть откорректирована физически. Для фиксации подобных случаев приборы пломбируют. К слову, электронные индукционные модели счетчиков защищены от всевозможных «скруток» программно.
- Высокая ремонтопригодность. Даже в случае повреждения внутренних элементов контроля энергии остается возможность восстановления полной работоспособности за счет замены неисправных компонентов.
Будущее технологий индукционного учета электроэнергии
Несмотря на моральное устаревание принципов электромагнитного учета, производители не отказываются от данного сегмента, наделяя приборы все новым функционалом. Перспективы развития индукционного счетчика в первую очередь связаны с цифровыми средствами обработки и отправки данных. Уже сегодня появляются модели с GSM-датчиками, которые полностью избавляют пользователя от аналоговой фиксации учетной информации. Расширяется и спектр базовых функций. Этот набор пополняется возможностями регистрации частоты, напряжения и внешних микроклиматических показателей.
Заключение
Индукционное измерительное оборудование сегодня широко применяется не только в бытовой и коммерческой сферах, но и в промышленности. Причем это касается и трехфазных, и однофазных индукционных счетчиков с электронной «начинкой». Такой выбор обусловливается высокими требованиями к надежности и безотказности эксплуатируемых энергосистем. Впрочем, сохраняются и проблемы использования индукционных приборов. Негативные факторы касаются относительно низкой степени точности, чувствительности к сетевым нагрузкам и слабой защиты от хищения электроэнергии.
|
Счетчик электрической энергии трехфазный индукционный допущен к применению в качестве средства измерения в Республике Беларусь — сертификат типа № 5705, Госреестр № РБ 03 13 0910 09. Счетчик электрической энергии трехфазный индукционный (далее по тексту — счетчик) представляет собой измерительный прибор индукционной системы, служащий для учета активной энергии в трехфазной четырехпроводной цепи переменного тока. Счетчик предназначен для работы в закрытых помещениях при температурах от минус 20 до плюс 40 °С и относительной влажности 80 % при температуре 25 °С, при отсутствии в воздухе агрессивных паров и газов. Счетчик не предназначен для эксплуатации во взрывопожароопасных помещениях. Основные технические данные и характеристики 1. Счетчики СА4-И699, СА4У-И699, соответствуют ТУ РБ 07514363.042-99, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52321-2007.
По точности учета электроэнергии счетчик соответствует классу точности 2.0 по СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52321-2007. Номинальное линейное напряжение — 380 В, номинальная частота — 50 Гц. Полная мощность, потребляемая цепью напряжения при номинальном напряжении и номинальной частоте, не более 6,0 В×А, активная — не более 1,5 Вт. Полная мощность, потребляемая в токовой цепи при номинальном токе и номинальной частоте, не более 0,6 В×А (для счетчиков СА4-И699 с током нагрузки 50 – 100 А и 20-100 А не более 2,0 В×А). Счетчики СА4-И699 — непосредственного включения, СА4У-И699 — через любые трансформаторы тока. Масса счетчика не более 3,7 кг. Средний срок службы не менее 32 лет. КомплектностьВ комплект поставки входит:
Допускается групповая потребительская тара без индивидуальных упаковочных коробок. Установка счетчика, порядок работы, техническое обслуживание
Транспортирование и хранение 1 Транспортирование счетчика должно производиться только в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах судов и т.д.) при условиях тряски с ускорением не более 30 м/с 2 при частоте ударов от 80 до 120 в минуту, при температуре от минус 50 до плюс 50 ºС и относительной влажности 98 % при температуре 25 ºС. 2 Счетчик до введения в эксплуатацию следует хранить в транспортной или потребительской таре. 3 Счетчик должен храниться в закрытом помещении, где температура может колебаться от 5 до 40 ºС, относительная влажность воздуха не превышает 80 % при температуре 25 ºС при отсутствии агрессивных паров и газов. Гарантии изготовителя 1 Изготовитель гарантирует соответствие счетчика требованиям технических условий (ТУ), СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52321-2007 при соблюдении условий эксплуатации, транспортирования, хранения, монтажа, демонтажа и при сохранности поверочной пломбы. 2 Гарантийный срок эксплуатации — 24 месяца со дня ввода счетчика в эксплуатацию или со дня продажи — для счетчика, реализуемого через розничную торговую сеть. Гарантийный срок хранения — 24 месяца с момента изготовления счетчика. 3 Гарантии не распространяются на счетчик:
4 Счетчик, у которого в течение гарантийного срока обнаружено несоответствие требованиям ТУ, подлежит возврату изготовителю для перепроверки и установления причин выхода его из строя. Неисправный счетчик заменяется или ремонтируется изготовителем при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа, демонтажа и при сохранности пломб. При нарушении указанных условий ремонт производится за счет потребителя.
Общие запасные части для счётчиков электрической энергии однофазных (СО-И496) и трёхфазных (И699) индукционных | ||||||
Трехфазные индукционные счетчики — Студопедия.Нет
Трехфазные счетчики для учета активной энергии в трехпроводной цепи выполняются обычно по схеме Арона (рис.6), в четырехпроводной – по схеме рис.7.
Рис.6 Рис.7
Такой счетчик имеет два вращающих элемента, действующую на общую подвижную часть. Чаще всего подвижная часть имеет два диска. Вращающие элементы трехфазных счетчиков имеют ту же конструкцию и устройство, что и однофазных. Это относится ко всем трехфазным счетчикам, за исключением счетчиков реактивной энергии, базирующихся на вращающихся элементах с внутренним сдвигом, отличным от 90°, а именно 60 и 180°. Правда и в этих счетчиках за основу обычно берется конструкция вращающего элемента однофазного счетчика, однако принимаются меры (добавочные и шунтирующие сопротивления, короткозамкнутые витки) дня получения требуемого внутреннего сдвига.
В каждом элементе трехфазного счетчика имеют место те же процессы, что и в однофазных счетчиках, поэтому основные характеристики трехфазных счетчиков (вращающий момент, нагрузочная кривая, влияние внешних факторов и т.д.) определяются теми же явлениями, что и однофазных счетчиков. Так, например, трехфазном трехэлементном счетчике, учитывающем активную энергию в четырехпроводной цепи, фактически имеются три однофазных счетчика, каждый из которых может быть рассмотрен как отдельный счетчик. При φ=0 угол сдвига фаз между рабочими потоками равен для каждого из элементов 90°. Полный вращающий момент втрое больше, чем момент одного элемента. Нагрузочная кривая, а так же все прочие характеристики трехэлементного счетчика будут такими же, что и однофазного счетчика с такой же номинальной скоростью вращения подвижной части.
В ряде случаев, однако, такие простые соотношения между характеристиками однофазного и трехфазного счетчика не соблюдаются. Например в трехфазном двухэлементном счетчике дня учета активной энергии в трехпроводной цепи суммарный вращающий момент элементов Мвр уже не равен удвоенному значению момента М1 одного вращающего элемента, когда напряжение и ток этого элемента совпадают по фазе. Кроме того, если такой счетчик будет иметь ту же номинальную скорость, что и однофазный, то их нагрузочные кривые в области больших нагрузок будут различны. Обусловлено это тем, что суммарный момент собственного торможения трехфазного счетчика равен удвоенному моменту собственного торможения одного элемента, а суммарный вращающий момент больше вращающего момента одного элемента лишь в √3 раз.
Погрешность трехфазного счетчика от собственного торможения будет в 2/√3 = 1,16 раза больше, чем у однофазного счетчика с таким же вращающим элементом и номинальной скоростью вращения подвижной части. Аналогичные рассуждения справедливы и в отношении влияния напряжения, так как относительное значение момента собственного торможения рабочим потоком параллельной цепи у трехфазного счетчика будет в 1,16 раза больше, чем у однофазного. Для того чтобы трехфазный двухэлементный счетчик имел ту же нагрузочную кривую и то же влияние напряжения, что и однофазный, необходимо, чтобы его номинальная скорость была в 1,16 раза меньше, чем у однофазного.
Измерение активной мощности и энергии в трехфазных цепях
В трехфазной системе независимо от схемы соединения нагрузки р = u1i1+ u2i2+ u3i3+. Использование первого закона Кирхгоффа, позволяет исключить один из токов, С учетом того, что u23 = u2 – u3; u12 = u1 – u2, мгновенное значение мощности можно представить в трех формах:
Переходя от мгновенных значений к средним, получим:
Таким образом, при несимметричной нагрузке можно измерить либо тремя, либо двумя приборами.
При измерении мощности двумя ваттметрами показания ваттметров следует складывать алгебраически.
Наибольшее распространение получили двух- и трехэлементные приборы. Схема двухдискового трехфазного счетчика показана на рис. 8
Рис. 8
Обозначение типов счетчиков
CO – активной энергии, однофазные непосредственного включения или трансформаторные;
СОУ – активной энергии, однофазные трансформаторные;
САЗ – активной энергии, однофазные непосредственного включения или трансформаторные трехпроводные;
САЧ – то же четырехпроводные;
СРЗ – реактивной энергии трехфазные непосредственного включения или трансформаторные трехпроводные;
СРЧ – то же четырехпроводные;
СРЗУ, СРЧУ – то же трансформаторные;
У – универсальные.
Схема подключения трехфазного индукционного счетчика САЗУ-И670М
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Сегодня утром оперативный персонал при осмотре распределительной подстанции (РУ) напряжением 500 (В) обнаружил неисправность трехфазного индукционного счетчика САЗУ-И670М.
Дело в том, что нагрузка на фидере (присоединении) была около 400 (А), диск счетчика вращался, а показания счетного механизма в течение суток нисколько не изменились.
Амперметр типа Э378 с пределом 600 (А).
Предположительно, что вышел из строя счетный механизм, поэтому в любом случае нужно производить замену этого счетчика. В связи с этим я и решил написать об этом статью, а заодно рассказать Вам о технических характеристиках, устройстве и схеме подключения индукционного счетчика САЗУ-И670М.
Кто-то может возразить, что это старый счетчик и их уже давно не выпускают.
Да, согласен, но в настоящее время у меня в обслуживании и эксплуатации находится около 2000 аналогичных индукционных счетчиков (активные САЗУ-ИТ, СА4У-И672, ИТ; реактивные СР3У-ИТР60°, ИТР, СР4У-И673 и т.п.). Они периодически проходят поверку (1 раз в 4 года или 1 раз в 6 лет, в зависимости от года выпуска) и снова устанавливаются на подстанциях.
Рассматриваемый в статье САЗУ-И670М имеет 1993 год выпуска, а значит его межповерочный интервал (МПИ) составляет 4 года (см. ГОСТ 6570-75, п.1.39). У счетчиков, выпущенных после 1996 года, МПИ составляет уже 6 лет (см. ГОСТ 6570-96, п.6.47.4).
Современные электронные счетчики мы устанавливаем в основном на вводные, коммерческие и вновь вводимые фидера: ПСЧ-4ТМ, ПСЧ-3АРТ, СЭТ-4ТМ, СЕ102, СЕ302 и ЦЭ6803В от Энергомеры, СОЭ-55 и СЭТ-561 от МЗЭП (Московский завод электроизмерительных приборов), про которые я неоднократно рассказывал Вам в своих статьях:
Всего было установлено более 100 штук новых электронных счетчиков. На этом мы не останавливаемся и продолжаем модернизировать приборы учета. Кстати, при установке новых приборов учета у нас возникла проблема — фактическая мощность измерительного трансформатора напряжения (ТН) получилась ниже требуемого значения, что привело к погрешности и работе ТН не в заданном классе точности.
Это было такое небольшое вступление, а теперь вернемся к нашему САЗУ-И670М и расшифруем его условное обозначение:
- C — счетчик
- А — активной энергии
- 3 — для трехпроводной сети
- У — универсальный (подключение через измерительные трансформаторы тока и напряжения с любыми коэффициентами трансформации)
- И — индукционный
- 670 — модификация (конструктивное исполнение)
- М — модернизированный
Счетчики САЗУ-И670М от АО «ЛЭМЗ» (г.Санкт-Петербург) и ОАО «Чебоксарский электроаппаратный завод» (г.Чебоксары) внесены в Госреестр под номером 1089-62, правда срок действия свидетельства об утвержденных типах средств измерений у них уже просрочен, а это значит, что эти счетчики можно использовать только для технического учета.
Внешний вид счетчика.
САЗУ-И670М предназначен для работы в трехпроводных сетях без нулевого провода, т.е. в сетях с изолированной нейтралью (система заземления IT). Он является двухэлементным, т.е. измеряет потребляемую активную мощность по методу двух ваттметров. К этом я еще вернусь в своих следующих статьях, как только получу новый вольтамперфазометр (ВАФ) от Sonel.
Основные технические характеристики САЗУ-И670М
Учет электроэнергии ведется в киловатт-часах (kW·h) по цифрам на барабане счетного механизма.
Сразу хотелось бы напомнить Вам о том, как правильно снимать показания со счетчиков электроэнергии — учитывать запятую или нет?
В нашем случае последнее окошечко отделено квадратом черного цвета, а значит при снятии показаний необходимо учитывать запятую. Слева до запятой расположено 4 цифры, учитывающие целую часть киловатт-часов. После запятой — одна цифра, отделенная черным окошечком, которая учитывает доли киловатт-часов.
Чуть выше я уже указал на то, что рассматриваемый счетчик подключается в трехпроводную сеть через измерительные трансформаторы тока и напряжения с любыми коэффициентами трансформации.
В моем примере счетчик подключен через трансформаторы тока типа ТК-20 с коэффициентом 600/5 и трансформаторы напряжения 3НОС-0,5 с коэффициентом 500/100 (В).
Эти коэффициенты могут быть указаны на специальной бирке, размещенной на корпусе счетчика или клеммной крышке. Приведу в пример фотографии других счетчиков (тип ИТ и СЭТ3а), т.к. на моем бирка почему-то отсутствует.
Для нашего счетчика в строке «трансформатор напряжения» должно быть указано 500/100 (В), а в строке «трансформатор тока» — 600/5. В строке «К» указывается расчетный коэффициент, который определяется произведением коэффициентов ТН и ТТ:
К = Ктн · Ктт = 500/100 · 600/5 = 5 ·120 = 600
Таким образом, чтобы определить истинную учтенную электрическую энергию, необходимо показания счетного механизма умножить на 600. Этот коэффициент наносится на бирку представителем энергоснабжающей организацией, а также отражается в акте на установку/замену электросчетчика.
На шкале САЗУ-И670М указан номинальный ток 3х5 (А) и номинальное линейное напряжение 3х100 (В). В кружочке в правом верхнем углу отображается класс точности — 2,0.
Напомню Вам, что для граждан-потребителей класс точности должен быть 2,0 и выше, а для предприятий — 1,0. Более подробнее об этом читайте в статье про классы точности электросчетчиков для различных категорий потребителей.
Перегруз по току допускается до 150-200% от номинального тока. Частые и значительные перегрузы приводят к преждевременному выходу из строя прибора учета или появлению дополнительной погрешности.
Порог чувствительности составляет 0,5% от номинального тока. Это значит, что диск счетчика начнет вращаться при токе 0,025 (А), что равнозначно нагрузке 3 (А) по первичной стороне.
Систематическая составляющая относительная погрешность (ССОП) составляет 5%.
Габаритные размеры с учетом клеммной крышки: 282×173х127 (мм).
Установочные размеры: по горизонтали — 155 (мм), по вертикали — 214 (мм).
Масса САЗУ-И670М относительно большая и составляет около 3 (кг).
Срок службы счетчика составляет в среднем 32 года.
Конструкция и принцип работы САЗУ-И670М
Принцип работы трехфазного индукционного счетчика аналогичен однофазному индукционному счетчику, про который я подробно рассказывал в этой статье. Есть небольшие различия по конструкции, но принцип тот же.
Устройство индукционного трехфазного счетчика электрической энергии САЗУ-И670М состоит из двух вращающих элементов, двух тормозных магнитов, подвижной системы с двумя закрепленными на общей оси алюминиевыми дисками, опоры оси (подпятник и подшипник) и счетного механизма (барабан).
Вращающий элемент состоит из магнитной системы, на которой расположены: обмотка напряжения (параллельная обмотка), токовая обмотка (последовательная обмотка), дополнительная обмотка и короткозамкнутые витки.
Дополнительная обмотка находится на токовом сердечнике и замыкается на проволочное сопротивление, состоящее из манганина или никелина.
На проволочном сопротивлении расположен винт для регулировки малых нагрузок.
Два постоянных магнита создают тормозной момент вращения. Их можно отрегулировать путем плавного перемещения в ту или иную сторону.
Опорой для подвижной системы являются подпятник (вверху) и подшипник (внизу).
Наличие стопора обратного хода диска обозначается на шкале счетчика надписью «Со стопором». В нашем счетчике стопора обратного хода нет.
На оси диска имеется червячная передача, которая вращает шестерню счетного механизма.
Счетный механизм выполнен в виде барабанов (еще их называют роликами), на которых нанесены цифры.
С лицевой стороны имеются прорези для считывания показаний.
Вот в этом счетном механизме и закралась неисправность, про которую я говорил в начале статьи. Нагрузка на фидере была около 400 (А), диск электросчетчика вращался, передавая через червячную передачу вращение главной шестерни счетного механизма. Но одна из промежуточных шестерней «лопнула» (на ней видна трещина по всей ширине) и не передавала вращение на первый барабан (ролик).
Пришлось заменить весь счетный механизм.
Я уже говорил, что данный счетчик используется у нас для технического учета, поэтому опломбирование крышки счетчика проводит не гос. поверитель, а метрологическая служба нашей организации — у них есть на это право. Они же производят ремонт, настройку и калибровку (поверку) этих счетчиков.
Установка и схема подключения САЗУ-И670М
Требования по установке электросчетчиков у меня подробно описаны в этой статье. Здесь хочу лишь добавить, что счетчики САЗУ-И670М допускается устанавливать только в закрытых помещениях без каких-либо агрессивных газов и паров. Их температурный режим должен находиться в пределах от 0°С до +40°С.
Их разрешается устанавливать на стенах, на панелях учета, в специальных щитах, не подверженных вибрации, а высота установки должна быть на расстоянии 1,4-1,7 (м) от уровня пола.
Это еще два аргумента в пользу того, что счетчики не допустимо устанавливать на фасадах и уличных опорах.
Крепится счетчик с помощью трех винтов. Его вертикальное положение не должно отклоняться больше, чем на 1°.
Схема подключения счетчика изображена на клеммной крышке (с обратной стороны) или в его паспорте. Помимо САЗУ-И670М, эта схема подходит для САЗ-И670М и САЗУ-И677.
В этой схеме изображены два измерительных однофазных трансформатора напряжения. В моем же случае используется три однофазных (3НОС-0,5), поэтому схема будет такой.
Внешний вид трансформаторов тока типа ТК-20 с коэффициентом трансформации 600/5, установленных в фазе А и фазе С.
К зажимам Л1 трансформаторов тока подключаются шинки от автомата А3144 с номиналом 600 (А), а к Л2 — жилы кабеля АВВГ 2(3х185) — см. однолинейную принципиальную схему в начале статьи.
Это трансформаторы напряжения 3НОС-0,5 с коэффициентом 500/100 (В). Кстати, НОС расшифровывается, как измерительный трансформатор:
- Н — напряжения
- О — однофазный
- C — сухой (с естественным охлаждением обмоток)
- 0,5 — номинальное первичное напряжение 500 (В)
Трансформаторы напряжения запитаны непосредственно со сборных шин 500 (В) через автоматический выключатель АП-50 (см. схему выше). Со стороны вторичного напряжения 100 (В) также установлен автоматический выключатель АП-50. Вторичные цепи (501, 521, 541) напряжением 100 (В) проложены шлейфом через каждую панель секции 500 (В). Соединение и ответвления вторичных цепей напряжения выполнено на переходных клеммниках.
Для контроля тока нагрузки потребителя в фазе А установлен щитовой амперметр.
Также хотелось пояснить Вам, что на всех подстанциях у трансформаторов тока мы заземляем конец обмотки И2, а не И1, как указано на схеме. В принципе ошибки не будет, если Вы заземлите выводы И1, но так уж у нас принято. Еще мы не прокладываем общий ноль от каждого трансформатора тока, а приводим его одним проводом, а на трансформаторах тока и на счетчике делаем перемычку.
Заземления ТТ и ТН выполнены у нас не в одной точке. Почему?
Да потому что трансформаторы тока установлены на отходящем фидере одной панели секции 500 (В), а трансформаторы напряжения — в другой. Поэтому вторичные обмотки ТТ заземляются непосредственно на отходящем фидере (присоединении), а ТН — непосредственно в ячейке ТН. Помимо вторичных цепей у трансформаторов напряжения заземлена нейтраль со стороны первичного напряжения.
Вот схема подключения вторичных цепей для рассматриваемого фидера с указанием маркировки проводов.
Как видите, с трансформатора тока и трансформатора напряжения на клеммник (переходной испытательной коробки КИП в моем примере нет) приходит всего 6 проводов с маркировкой:
- 402, 421, 410 — токовые цепи
- 501, 521, 541 — цепи напряжения
Прошу заметить, что обозначения проводов (маркировка) выполнена еще по старым ГОСТам. Про новые обозначения Вы можете почитать в статье — маркировка вторичных цепей трансформаторов тока.
Зажимы данного счетчика выполнены из латуни с двумя зажимными винтами.
Это не самый лучший вариант, т.к. винтами можно легко передавить присоединяемый провод, особенно, если он алюминиевый. К тому же при подключении алюминиевых проводов нужно соблюдать следующие правила. Сначала контактную поверхность алюминиевого проводника нужно покрыть слоем нейтрального технического вазелина или пастой, а затем зачистить с помощью стальной щетки или надфилем. Перед подключением загрязненный вазелин нужно убрать чистой тряпкой и на контактную поверхность нанести новый тонкий слой свежего вазелина.
От начала вторичной обмотки (И1) трансформатора тока фазы «А» провод с маркировкой (401) идет на щитовой амперметр, с него уходит провод (402) на клемму (1) счетчика.
На клемму (7) подключается начало обмотки (И1) от трансформатора тока фазы «С» — провод с маркировкой (421). На клемму (9) подключается конец обмотки (И2) от трансформатора тока фазы «С» (410). Отсюда идет перемычка на клемму (3).
На клемму (2) подключается фаза «А» (501) от трансформатора напряжения, на клемму (5) — фаза «В» (521), а на клемму (8) — фаза «С» (541).
Клеммы (4), (6) и (10) в счетчике отсутствуют, вместо них есть только технологические пустоты для латунных зажимов (ламелей).
При подключении счетчика нужно обязательно соблюдать последовательность (чередование) фаз питающего напряжения. Чередование фаз я обычно проверяю с помощью фазоуказателя ФУ-2 или нового TKF-12 от Sonel.
В завершении статьи смотрите видео о схеме подключения аналогичного трехфазного индукционного двухэлементного счетчика САЗУ-ИТ в сеть 500 (В) через два трансформатора тока и три трансформатора напряжения:
А вот одна из распространенных неисправностей, которая частенько встречается у таких счетчиков:
Несколько слов о самоходе.
Если на присоединении полностью отсутствует нагрузка по всем трем фазам или отключен питающий автомат, то диск счетчика при этом не должен совершить более одного полного оборота, при условии что измерительные трансформаторы напряжения 500/100 (В) находятся в работе. Более подробно про самоход читайте здесь.
P.S. Спасибо за внимание. Надеюсь, что данная статья будет Вам полезна при подключении не только индукционных трехфазных двухэлементных счетчиков САЗУ-И670М, но и других аналогичных, например, САЗУ-ИТ, САЗУ-И677, ИТ.
