Монтаж саморегулирующегося нагревательного кабеля

Саморегулирующиеся нагревательные кабели обычно используются в системах защиты кровли, водостоков и желобов от снега и наледи. Снег может начать таять на крышах под воздействием солнечных лучей. Когда стекающая вода попадает в холодные водосточные трубы или желоба, появляется вероятность ее повторного замерзания. Возникают ледяные препятствия, сток воды затрудняется, что вызывает повреждение системы водоотвода, а впоследствии — и повреждение покрытия кровли и даже фасада здания.

Если применять саморегулирующиеся нагревательные кабели в таких водоотводных системах, то это упрощает проектирование, увеличивает надежность системы, позволяет существенно экономить электрическую энергию.

Принципы действия саморегулирующегося нагревательного кабеля

Саморегулирующиеся нагревательные кабели поддерживают автоматически необходимую температуру нагрева, причем они реагируют не только на температуру окружающей среды, но и на изменение скорости теплоотвода.

Эффект саморегулирования заключается в том, что при увеличении теплоотвода автоматически увеличивается тепловая мощь кабеля и наоборот. Этот эффект достигается наличием в кабеле встроенной специальной полупроводниковой матрицы, которая меняет свои проводящие свойства в зависимости от изменений температуры и теплопроводности.Если имеется наличие снега либо обледенения, то саморегулирующейся кабель производит нагрев в полную мощь. При удалении снега и высыхании поверхности кабель уменьшает силу нагрева примерно вполовину, а при повышении температуры нагрев снова уменьшается. Стоит отметить, что изменяет свои свойства каждый участок кабеля, и изменения эти зависят от конкретной температуры на конкретном участке и не связаны с другими участками на всей протяженности кабеля.

Благодаря такой конструкции нагревательный кабель практически не имеет возможности перегореть или перегреться даже в случаях перехлестывания кабеля. Такие его свойства позволяют без ограничений использовать его даже в пластиковых желобах.

Внешняя оболочка саморегулирующегося нагревательного кабеля имеет защиту от прямого воздействия солнечных лучей, и это придает им еще большую долговечность и надежность. Такое свойство кабеля, как саморегуляция, не только увеличивает общую надежность системы обогрева, но и повышает коэффициент полезного действия системы, способствуя существенной экономии электрической энергии.

Безопасность саморегулирующегося нагревательного кабеля

Системы обогрева кровли, водостоков, желобов и защиты их ото льда и снега с помощью саморегулирующегося нагревательного кабеля являются самыми безопасными и обладают наименьшей энергозатратностью. Эти системы легко монтировать, они долговечны, надежны, просты в эксплуатации. Эти системы обогрева полностью автоматизированы и не нуждаются в специальном или профилактическом обслуживании. Саморегулирующиеся нагревательные кабели не страдают от прямых солнечных лучей, так как обладают специальным солнцезащитным покрытием.

Особенности монтажа саморегулирующегося нагревательного кабеля

Монтаж саморегулирующихся нагревательных кабелей очень прост, никакого специального инструмента при таком монтаже не требуется. Саморегулирующийся нагревательный кабель подключают к электропитанию, а также соединяют части кабеля между собой с помощью комплектов обычных соединительных муфт.

Саморегулирующийся нагревательный кабель очень удобен при монтаже, прямо на месте его установки можно разрезать кабель на участки любой необходимой длины, что очень облегчает процесс проектирования систем обогрева, а также производство монтажа.

Для закрепления саморегулирующегося нагревательного кабеля в водосточных трубах и водостоках используют алюминиевую монтажную ленту и специальные зажимы.

Иногда при монтаже обогревательной системы на основе саморегулирующегося нагревательного кабеля применяют термостаты.

Преимущества использования саморегулирующихся нагревательных кабелей

Саморегулирующиеся нагревательные кабели имеют ступенчатую систему удельной мощности, которая изменяется в зависимости от условий окружающей среды. Если кабель находится в снегу, в местах обледенения, в талой воде, то его мощность обогрева будет максимальной. Как только температура достигает нуля градусов, саморегулирующийся нагревательный кабель переходит на режим мощности в два раза меньше, чем максимальная. И с дальнейшим повышением температуры мощность обогрева уменьшается.

Саморегулирующиеся нагревательные кабели имеют различные характеристики. Обычно минимальная температура работы нагревательного кабеля -50С, а максимальная +85С. Кабель можно монтировать при низких температурах окружающей среды. Кабель поставляется в катушках, и при монтаже его можно обрезать прямо в процессе работы. Кабель совершенно безопасен в использовании. Даже при перехлестывании он не сгорает и не перегревается. Его можно использовать в коррозийных окружающих средах. Он безопасен при размещении его в пластиковых лотках и желобах.

Саморегулирующийся нагревательный кабель долговечен и надежен, удобен в монтаже, прост в эксплуатации, значительно снижает расход электроэнергии на обогрев.

Саморегулирующийся нагревательный кабель надежно защищает кровлю, фасад, водоотводную систему любого здания от всех повреждений, связанных с обледенением. Саморегулирующийся нагревательный кабель создан специально для создания антиобледенительных систем на кровлях зданий, его разработчики учли всю специфику обогрева поверхностей кровли, водопроводных труб и стоков.

Инструкция по монтажу нагревательного (греющего) кабеля на трубопровод

Перед выполнением работ по устройству обогрева труб, рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного (греющего) кабеля. Помните, что от правильно выполненного монтажа в перспективе будет зависеть эффективность и долговечность работы системы обогрева.

Шаг 1. Подготовьте трубопровод к монтажу — очистите поверхность трубы от загрязнений и ржавчины.

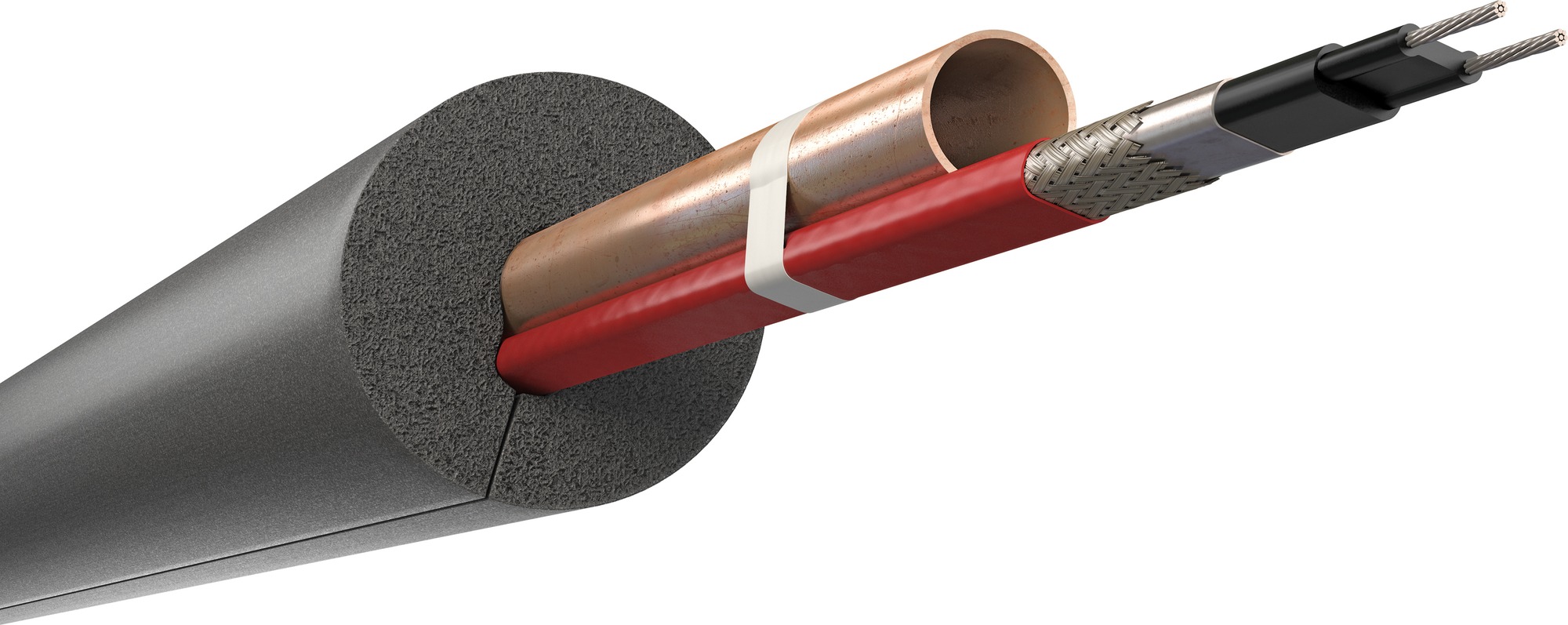

Шаг 2. Установите саморегулирующийся греющий кабель на трубу одним из способов:

Вариант 1. Крепеж по прямой, вдоль трубы, при необходимости используя одну или две параллельные линии кабеля.

Вариант 2. Крепеж по спирали, используя намотку с равномерным шагом, который можно определить в соответствии с данными таблицы 1 (для металлических трубопроводов) и таблицы 2 (для пластиковых трубопроводов).

Внимание:

• Крестом в таблицах отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Для эффективного обогрева трубопровод обязательно должен быть достаточно теплоизолирован.
• В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить греющий кабель спиралью, в скобках приведен шаг укладки кабеля (между витками) в метрах.
• Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчеты длин греющего кабеля в таблицах приведены для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).


Шаг 3. Закрепите нагревательный (греющий) кабель на нижнюю часть трубы при помощи специальной крепежной ленты. При этом стоит избегать соприкосновения с фланцевыми частями и другими соединениями, где может проходить контакт работающего греющего кабеля с жидкостью. Для дополнительного эффекта, можно предварительно обмотать трубу фольгой для лучшего распределения тепла по поверхности трубы.

Шаг 4. Проведите монтаж теплоизоляции на трубу. Рекомендуется, чтобы «холодный конец» оставался снаружи теплоизоляции.

Шаг 5. Подведите греющий кабель к сети электропитания. В случае если нагревательный кабель смонтирован на трубу, которая находится в удаленном от электрического щита месте, рекомендуется использование распаечной коробки.

Вариант 1. В случае если вы используете готовый комплект греющего кабеля с евровилкой.

Вариант 2. В случае если вы используете греющий кабель на отрез используйте подключение в коробку.

Помните:

1. Нагревательный греющий кабель нельзя устанавливать на подвижных элементах.
2. Для саморегулирующегося греющего кабеля допускаются пересечения между витками, НО не для резистивного.
3. Для безопасной эксплуатации нагревательного кабеля рекомендуется использовать УЗО-устройство (устройство защитного отключения) на ток утечки 30мА, срабатывающее при снижении сопротивления изоляции греющего или силового кабеля.
4. Для саморегулирующегося нагревательного кабеля использовать терморегулятор не обязательно, однако для целей экономии электроэнергии рекомендовано.


В случае если у вас возникли вопросы или сомнения с подбором греющего кабеля для установки на трубу — пишите и/или звоните нам, мы поможем!

Инструкция по монтажу нагревательного ( греющего) кабеля на трубу

Монтаж нагревательного ( греющего) кабеля на трубопроводе:

Перед началом монтажа рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного ( греющего) кабеля.
От качества монтажа во многом зависит эффективность и работоспособность системы.

1. Подготовьте трубопровод к монтажу: очистите трубу от грязи и ржавчины.

2. Установите нагревательный ( греющий) кабель на трубу:

Либо вдоль трубы

Либо используя намотку по спирали

Шаг укладки выбирать в соответствии с Табл. 1 или Табл. 2.

3. Закрепите нагревательный ( греющий) кабель на нижнюю часть обогреваемой трубы при помощи крепежной ленты и подальше от нижней стороны фланцев и других соединений, которые могли бы пропускать жидкости на работающий нагревательный ( греющий) кабель.

4. Смонтируйте теплоизоляцию, при этом установочный провод ( провод питания «холодный конец») нагревательного ( греющего) кабеля должен остаться снаружи теплоизоляции.

5. Подведите питание к нагревательному ( греющему) кабелю от электрического щита или розетки.

Если нагревательный ( греющий) кабель смонтирован на значительном удалении от электрического щита, рекомендуется использование распаечной коробки.

Внимание:

• Нагревательные ( греющие) кабели нельзя устанавливать на подвижных элементах.
• При монтаже допускается пересечение нагревательного (греющего) кабеля между собой.
• Для надежной и безопасной эксплуатации нагревательного ( греющего) кабеля рекомендуется использовать узо — устройство защитного отключения на ток утечки 30 ма, срабатывающее при снижении сопротивления изоляции нагревательного ( греющего) кабеля или силового кабеля. Устройство монтируется на din- рейку в электрощите.
• В целях экономии электроэнергии рекомендуется использовать терморегуляторы.

Таблица 1 ( для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно должен быть теплоизолирован.
• В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.
• Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного ( греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Саморегулирующийся греющий кабель – всё что нужно знать!

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2

• Линейная мощность: 16 Вт/м.п.
• Назначение: трубопровод
• Страна производства: Южная Корея
• Экран: без экрана
• Тип: саморегулирующийся
• Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SAMREG 16-2CR

• Линейная мощность: 16 Вт/м. п.
• Назначение: трубопровод / резервуар
• Страна производства: Южная Корея
• Экран: оплетка из луженой медной проволоки
• Тип: саморегулирующийся
• Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SRL 16-2

• Линейная мощность: 16 Вт/м. п.
• Назначение: трубопровод
• Страна производства: Южная Корея
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты

Оптовый прайс

Саморегулирующийся кабель SRL 16-2CR

• Линейная мощность: 16 Вт/м. п.
• Назначение: трубопровод / резервуар
• Страна производства: Южная Корея
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты

Оптовый прайс

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

• Линейная мощность: 17 Вт/м. п.
• Назначение: трубопровод / резервуар
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: со взрывозащитой
• Maкс. температура (рабочая): 65 °C

Цена производителя

Саморегулирующийся кабель ALPHATRACE ATMI-CF17

• Линейная мощность: 17 Вт/м.п.
• Назначение: внутрь трубы / резервуар / трубопровод
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: со взрывозащитой
• Maкс. температура (рабочая): 65 °C

Цена производителя

Основные преимущества самрега

• Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
• эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
• экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
• удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
• возможность эксплуатации без терморегуляторов и систем автоматики.

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Применение самрега

• Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
• обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
• защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

В зависимости от максимальной рабочей температуры, самрег может быть

• Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
• Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
• Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
• Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

• Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
• Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

• Экранированный — под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
• Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

• Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
• Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
• Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

Форма поставки саморегулирующегося кабеля

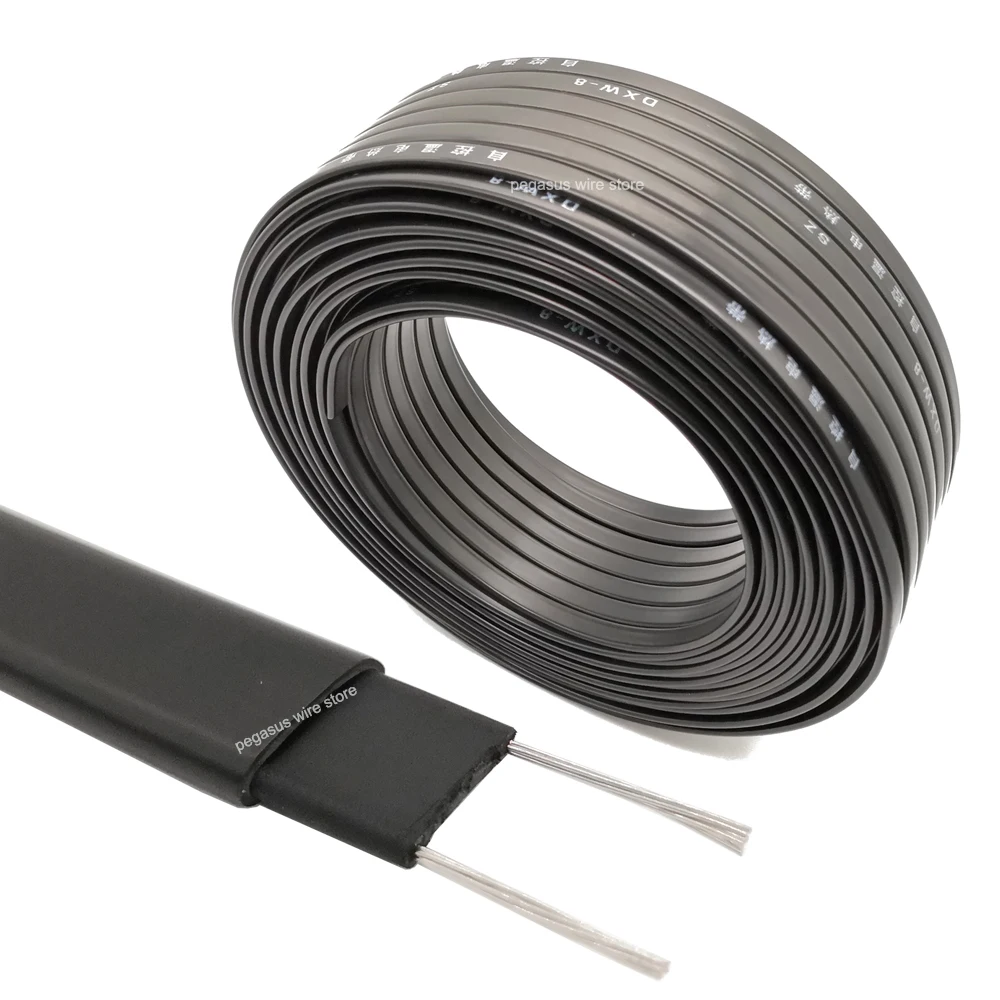

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

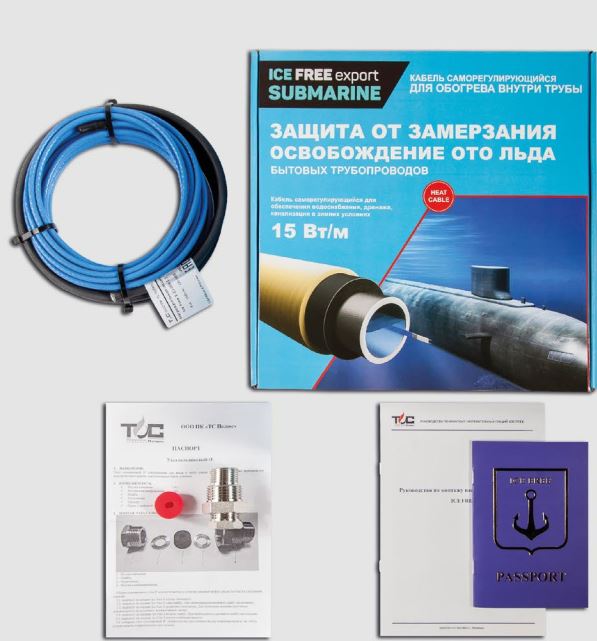

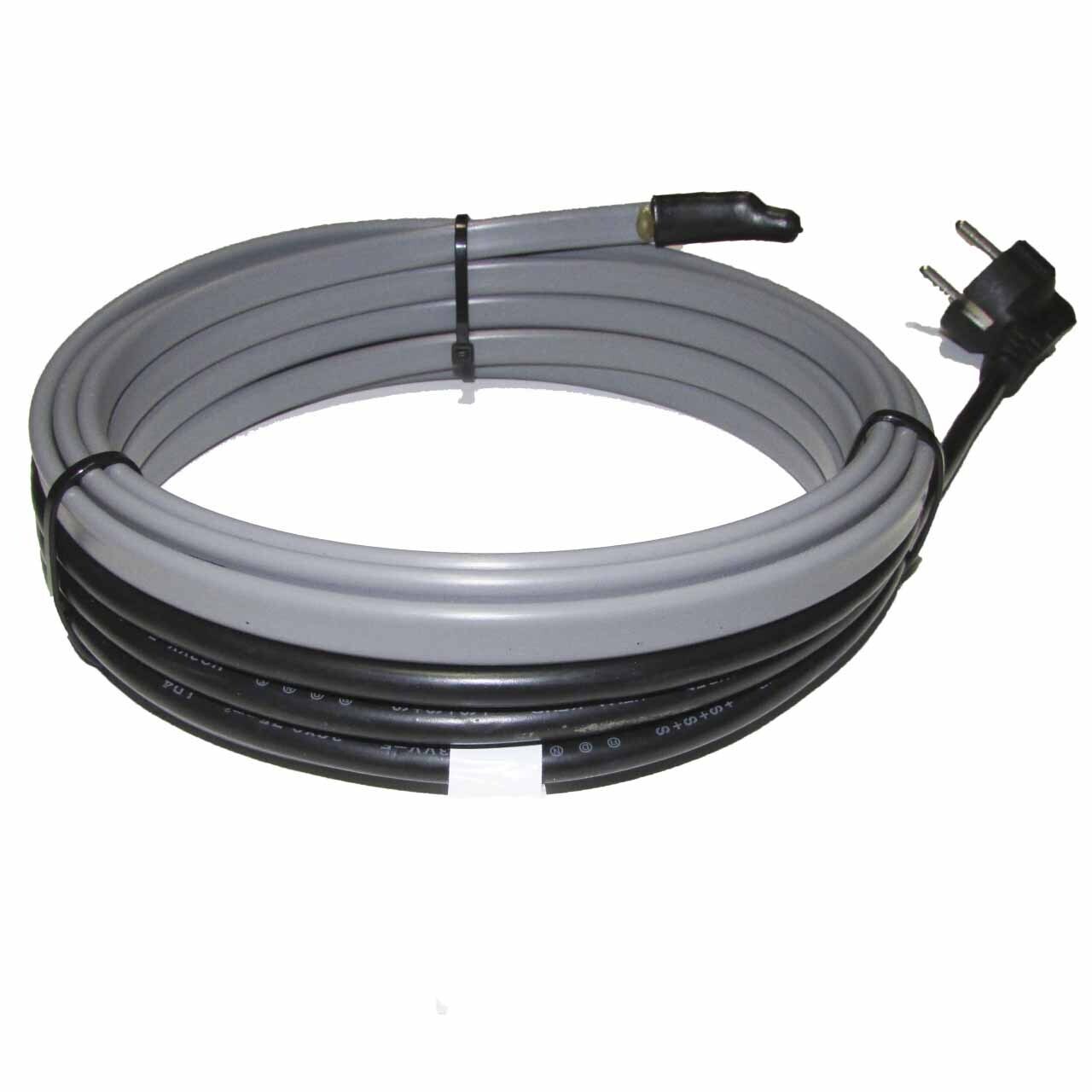

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

Срок службы греющего кабеля

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Максимальная длина секции греющего кабеля

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

Качество саморегулирующегося кабеля

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Бесплатный расчет проекта

• Рассчитаем требуемую мощность
• Подберем кабель и крепления, подходящий для Вашего объекта
• Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

comments powered by HyperComments

Монтаж греющего кабеля — порядок монтажа, особенности установки кабельного теплого пола

Нагревательный кабель универсальная система, которую в зависимости от установленной мощности можно использовать под любое напольное покрытие. Отличием кабеля от всех остальных систем теплого пола является возможность закладывать разную мощность на кв/м площади.

Монтируется на подготовленное бетонное основание, как правило, на стадии капитального ремонта. Требует заливки цементно-песчаной стяжки 3-5 см.

Порядок монтажа нагревательного кабеля

Перед установкой необходимо составить подробный план расположения греющего кабеля, «холодного» провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов (рис. 1).

Для укладки «холодного» соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора (рис. 2).

На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.

Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем Thermocable). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой (рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.

Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.

Рассчитать шаг укладки кабеля можно по формуле:

h=(S*100)/L ;

где S – обогреваемая площадь, L – длина нагревательного кабеля.

Так на обогреваемую площадь 5 м² для дополнительного обогрева под керамогранит подойдет комплект Thermocable 35 м, Deviflex DTIP-18 длиной 37 м или кабель AEG HC-800 длиной 40 м. Шаг укладки в таком случае составит:

h=5*100/35

Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).

При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух «холодных» концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.

Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.

После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4), которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).

В подготовленную штробу монтируется гофрированная трубка (диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).

В теплоотражающей подложке, между витками кабеля делаются технологические вырезы — окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.

Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.

После высыхания стяжки, возможна укладка любого напольного покрытия.

ВАЖНО!

Включение теплого пола возможно только после полного высыхания цементной стяжки (28 — 30 дней).

Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.

Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.



Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ»  без указания источника – ЗАПРЕЩЕНО!





Греющий кабель, саморегулирующийся греющий кабель для обогрева труб водопровода

Греющий кабель позволяет предотвратить замерзание и выход из строя водопроводных труб, проложенных выше глубины промерзания или проходящих в неотапливаемых помещениях, вводы трубопроводов, а также обмерзание кровли и водостоков . Все эти проблемы можно решить, применив греющие кабеля.

Виды греющего кабеля

Греющие кабеля, предлагаемые строительным рынком, значительно отличаются. Разное устройство, принцип работы и стоимость. Рассмотрим три основных типа греющих кабелей:

Резистивный греющий кабель

Нагревательный кабель, рассчитанный на определенное напряжение питания и погонную мощность. Длина кабеля (сопротивление) расчетные, поэтому укоротить или удлинить этот тип кабеля не получится. Поэтому кабель поставляется только в виде готовых секций определенных длин и сопротивлений.

Может иметь как одну токопроводящую жилу, так и две. Если кабель выполнен одножильным, то к источнику питания его подключают обеими концами, что предполагает ограничения при разработке проекта, поскольку длина кабеля расчетная и изменить ее нельзя. Двужильный кабель запитывают одним концом, а второй имеет заводскую муфту – для монтажа этот вариант удобнее.

Более дорогие виды резистивного кабеля имеют оболочку из минеральной изоляции и способны выдерживать температуры нагрева в пределах 600⁰С. Самый дешевый вид греющего кабеля, но по электропотреблению самый невыгодный, поскольку, будучи подключенным к питанию, работает только на полную мощность. При перехлестах в очень тесном пространстве может перегреться и перегореть.

Применение – целесообразно для больших площадей – площадка, пандус, кровля, система теплого пола, а также линейные протяженные участки лоткового водоотвода.

Задачу антиобледенения резистивный кабель решает, но экономя на его стоимости, следует помнить, что электроэнергии такой кабель потребляет значительно больше, чем саморегулирующийся. В случае, когда обогрев нужно поддерживать долгую зиму, а не пиковые несколько дней или часов, то его применять невыгодно.

Зональный греющий кабель

Секционный кабель, называемый также зональным. Отличия от резистивного кабеля по сути нет – относительно принципа работы. Но конструкционные отличия дают новую возможность – разрезать секционный кабель по длине, нужной для монтажа. Представляет собой двухжильный кабель, обе жилы которого находятся в одной оболочке, а нагревательным элементом служит спиральная намотка, соединенная с токопроводящими жилами в расчетном интервале. Материал намотки – высокорезистивный сплав. Область применения зональных кабелей та же – обогрев. Но обогревать ими рационально не только большие, но и очень ограниченные площади и участки сложных конфигураций. Обледенение карнизов, «опасные» сосульки, лед на ступеньках крыльца, тротуаре и дорожках – все эти проблемы и многие другие можно решить, применив зональный кабель. Также используется для устройства теплого пола, обогрева гаража, зимнего сада и теплицы, балкона, цокольного помещения… и т.д.

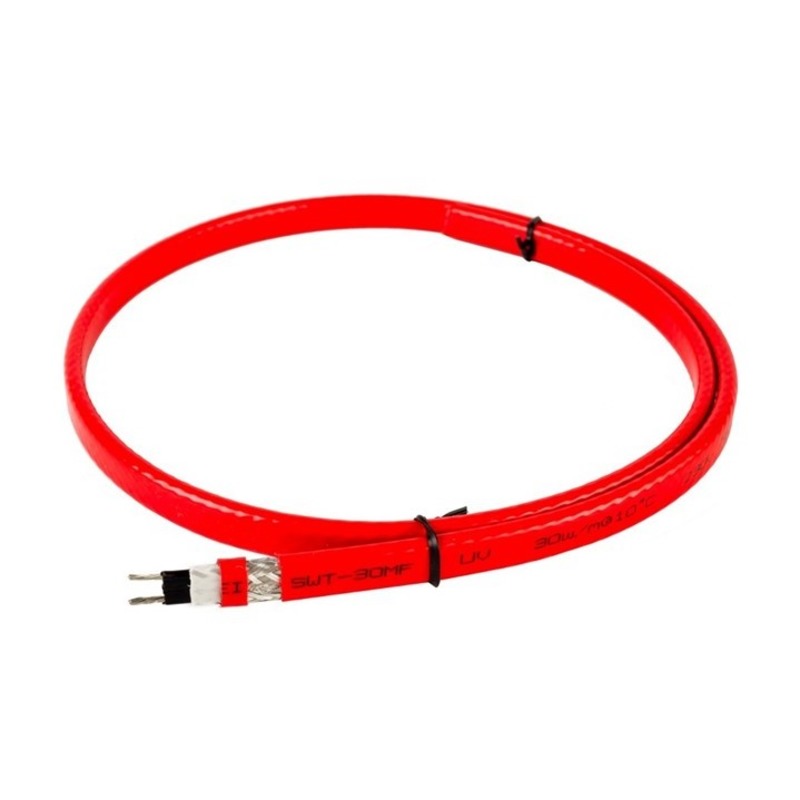

Саморегулирующийся греющий кабель

По конструкции – это гибкий термоэлектрический нагреватель, или ТЭН. Наружная изоляция – полимерный материал, под изоляцией экранирующая оплетка из металла, она же заземляющая, и выполняющая задачу защиты кабеля от механических воздействий. Под металлической оплеткой находится обмотка из термопластика, которая, в свою очередь, является надежной оболочкой для двух витых проводников (медные жилы сечением 0,5-1,25 мм2) и токопроводящей матрицы, в основе которой микродисперсный графит.

Когда кабель подключают к источнику питания, матрица нагревается и расширяется по действием электрического напряжения. В результате температурного расширения зерна графитового порошка перестают контактировать между собой, их микроконтакты разрываются, а сопротивление кабеля повышается, тем самым приостанавливая нагрев. Как только температура снижается, происходит обратный процесс – сжатие матрицы и соединение частиц графита обеспечивают контакт, и тепловыделение идет по новому циклу. Матрица может состоять также из полимеров на основе углерода, но принцип действия тот же.

Процессы расширения и сжатия матрицы происходят по всей протяженности саморегулирующегося кабеля независимо от расположения. Энергопотребление идет лишь на тех участках, где есть необходимость поддерживать заданную температуру. Расход электроэнергии всегда оптимальный, а ее экономия при этом существенная. Кроме того, данная технология электропрогрева дает возможность не зависеть от скачков напряжения. Кабель возможно резать той длины, какая нужна для конкретной цели, его можно перехлестывать при монтаже или укладывать внахлест, в отличие от резистентного кабеля, который может перегореть от избыточного нагрева при перехлесте. Для того, чтобы защитить от промерзания запорную и регулирующую арматуру, перехлест как раз очень удобный метод прокладки кабеля.

Чтобы определиться с нужной мощностью саморегулирующегося кабеля, нужно учесть факторы: тип конструкции, ее протяженность или площадь, для труб – диаметр и примененную теплоизоляцию, а также минимальные температуры среды, средние и пиковые. Производители предоставляют таблицы и инструкции для расчета. Пример упрощенного расчета: исходные данные – труба длиной 10 м, кабель будет смонтирован поверх трубы. Необходимая мощность около 16 Вт/ пог. м. При монтаже кабеля внутри водопроводных труб требуется меньшая мощность, поскольку теплопотери меньше – около 10 Вт/ пог. м.

Монтаж кабеля внутри трубы делают в случаях, когда отсутствует прямой доступ к трубопроводам, например, водопроводная труба проходит в земле или в футляре. Для монтажа в трубопровод, поставляющий питьевую воду, применяется кабель, соответствующий санитарно-эпидемиологическим нормам (СанПиН), о подтверждении данного соответствия у продавцов должен иметься сертификат.

Монтаж греющего кабеля внутри трубы

Для монтажа внутри трубы понадобится дополнительно переходник — муфта соответственного диаметра. Через этот переходник будет проходить греющий кабель. Вывод кабеля через запорную арматуру делать ни в коем случае нельзя. Устанавливать греющий кабель возможно только в трубы диаметром не меньше 40 мм.

Для того, чтобы исключить замерзание трубопровода на вводе в дом, достаточно завести в трубу греющий кабель от ввода на глубину промерзания грунта, необходимая длина кабеля при этом составит: величина глубины промерзания + высота ввода + расстояние от уровня пола.

Монтаж греющего кабеля поверх трубы

• Линейный способ. Применяется для труб диаметром до 30 мм, поскольку у саморегулирующегося кабеля имеется ограничение по радиусу изгиба. Укладывают кабель вдоль водопроводных труб, возможна укладка двух кабелей параллельно, по противоположным сторонам трубы.

• Второй метод – монтировать греющий кабель волнообразно, применяют такое крепление для труб среднего диаметра.
• Для труб среднего и большого диаметра греющий кабель укладывают и крепят по спирали.

Для всех способов монтажа кабеля применяют алюминиевый скотч. Обмотка полипропиленовой трубы скотчем до фиксации кабеля позволит избежать местного перегрева труб и обеспечит равномерность распределения тепла. Закрепляют греющий кабель через 0,3-0,4 м самоклеящимися теплостойкими монтажными лентами, кабельные обоймы и проволока недопустимы. После того, как греющий кабель закреплен, целесообразно дополнительно выполнить обмотку всех элементов алюминиевым скотчем и заключить весь трубопровод в теплоизоляционную скорлупу.

Плюсы и минусы саморегулирующегося кабеля

• Регулировка режима подогрева автоматическая.
• Ограничение по максимальной длине кабеля от 150 до 200 м (у разных производителей), это позволяет обогревать большие протяженности и площадь.
• Кабель можно нарезать на длины, нужные для монтажа на конкретный участок.
• Кабель не перегревается и не перегорает при монтаже нахлестом и вперехлест, а также при скачках напряжения.
• По стоимость саморегулирующийся кабель значительно дороже секционного и резистивного видов кабеля.
• Нагрузка при старте превышает рабочую нагрузку до 1,5.
• Показатель мощности постепенно снижается в процессе эксплуатации, и служит саморегулирующийся кабель меньше, чем остальные виды.

Визуально распознать качественный кабель под силу только специалисту, и при засилье на рынке товаров, не соответствующих качеству, выход один – покупать товар надежной торговой марки у официального производителя.

Монтаж греющего кабеля на трубах

ВЫБОР ГРЕЮЩЕГО  КАБЕЛЯ И ПРОЕКТИРОВАНИЕ

Перед каждым монтажом системы кабельного электрообогрева необходимо проверить, правильно ли она была спроектирована. В особенности необходимо проверить следующее:
* Существует ли точная проектная документация?
* Соответствует ли выбор предъявляемым требованиям?
Это касается прежде всего следующих параметров:
* расчетные потери тепла
* температурный класс, определенный в сертификате испытаний
* максимально допустимая рабочая температура
* максимально допустимая температура окружающей среды
* Учтена ли максимально допустимая длина обогревательного контура?
* Выбрана ли соответствующая требованиям подсоединительная техника?
* Соответствуют ли остальные материалы системы сопутствующего обогрева и примыкающего оборудования электрическим, механическим, тепловым и химическим требованиям?
* Имеется ли для электрооборудования, которое выбрано для установки во взрывоопасных зонах, сертификат взрывобезопасности для взрывоопасных условий или сертификат соответствия?
Если при проверке проектной документации возникнут неясности, необходимо обратиться к нашим специалисты, обладающим обширным ноу-хау и компьютерными проектными разработками.

КОНТРОЛЬ ПЕРЕД  МОНТАЖОМ

* Непосредственно перед началом монтажа греющего кабеля проведите измерения сопротивления изоляции.
* На основе измерения сопротивления проверьте, соответствует ли длина поставленного греющего кабеля проектным данным.
* Проверьте, весь ли материал, необходимый для монтажа системы сопутствующего электрообогрева, находится на строительном участке и не поврежден ли он.
* Особенно следует проверить, соответствует ли обозначение греющего кабеля и его компонентов проектным документам (список материалов) и сертификату испытаний.
* Проверьте с помощью инструкции по монтажу, приложенной к изделию, имеются ли в Вашем распоряжении все необходимые инструменты.
* Подготовьте прокладку греющего кабеля, тщательно проверив состояние предназначенной для обогрева системы трубопровода.
* Устраните острые края и неровности, которые могут повредить греющий кабель.
* Лакированные и окрашенные трубы и поверхности к началу монтажа должны полностью высохнуть.
* Проверьте, соответствует ли фактическая длина труб расчетной длине.
* Перед началом прокладки греющего кабеля проверьте, соответствует ли внутренний диаметр труб расчетному диаметру. Обрезать кабель можно только после того, как он будет проложен на трубе и закреплен.

ОБРАЩЕНИЕ С ГРЕЮЩИМ  КАБЕЛЕМ

* Используйте для разматывания кабеля устойчивую подставку для катушки, на которую он намотан.
* При размотке тяните греющий кабель по прямой от катушки. Не допускайте при этом чрезмерно большой силы тяги, а также сгибов и вмятин на греющем кабеле.
* При размотке греющего кабеля с катушки следите за тем, чтобы он не протягивался через углы или острые края. Не наступайте на греющий кабель! Не используйте его в качестве петли для лазания. Не переезжайте на машине через греющий кабель!

ПРОКЛАДКА  ГРЕЮЩЕГО КАБЕЛЯ

* Греющий кабель должен прокладываться вдоль трубы. Таким образом Вы сэкономите время, сможете избежать монтажных ошибок при сложной спиральной прокладке и предотвратить повреждения кабеля при теплоизоляционных работах.
* Греющий кабель следует прокладывать спиралью только в том случае, если это однозначно указано в проекте.
* При прокладке первой нитки греющего кабеля нужно иметь в виду, чтобы при обратной прокладке на опорах и других элементах не должно происходить перекрещивания греющего кабеля.
* При прокладке учитывайте наличие байпасных и тупиковых линий.

КРЕПЛЕНИЕ  кабеля на трубах

* Закрепите греющий кабель минимум через каждые 200 мм с помощью термостойкой клейкой ленты или синтетического кабельного бандажа. Греющие кабели с минеральной изоляцией следует крепить с помощью стяжных стальных лент или стального кабельного бандажа.
* При выборе средств закрепления необходимо учесть следующее:
* при креплении греющего кабеля используйте преимущественно клейкую ленту.* при использовании кабельного бандажа обратите внимание на его достаточную термостойкость и стойкость к воздействию химических веществ
* не используйте металлических крепежных деталей для крепления одножильного греющего кабеля в полимерной оболочке
* алюминиевую клейкую ленту можно использовать только в том случае, если это предусмотрено проектом. При наклеивании алюминиевой клейкой ленты на греющий кабель повышается его тепловая мощность
* при обогреве синтетических труб для лучшей теплоотдачи и распределения тепла следует использовать алюминиевую клейкую ленту или фольгу под греющим кабелем или же под ним и поверх него.

ПРОКЛАДКА  КАБЕЛЯ ПО ПРЯМОЙ

* При прокладке вдоль трубы в две нитки расположение греющего кабеля должно соответствовать точкам на часовом циферблате прибл. «4 час. 30 мин» и «7 час. 30 мин.».
* При горизонтальном расположении труб не прокладывайте кабель на самой низкой точке.
* При горизонтальном расположении труб не прокладывайте греющий кабель также на верхней половине трубы, если это не указано в проекте. Этим Вы предотвратите механические повреждения кабеля, если, например, персоналу придется ходить по трубе. Кроме того прокладка греющего кабеля на верхней половине трубы невыгодна из соображений распределения тепла.

ПРОКЛАДКА  ВДОЛЬ АРМАТУР, ФЛАНЦЕВ И НАСОСОВ

* Соблюдайте при прокладке греющего кабеля минимально допустимый радиус изгиба!(5 внешних диаметров).
Пример для резервуара:Внешний диаметр греющего кабеля = 3 мм. Расстояние между кабелем = Диаметр изгиба x внешний диаметр греющего кабеля. Расстояние между кабелем = 5 x 2 x 3мм = 30 мм.
* Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.
* Вследствие повышенной потери тепла на арматуре, вентилях, фланцах и т.д. увеличивается соответственно и длина кабеля. Эти данные по дополнительному расходу можно взять из проекта.
* Типичные способы прокладки Вы найдете на следующих рисунках.



МОНТАЖ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ВНУТРИ ТРУБ

В крайних случая возможен монтаж греющего кабеля внутри защищаемой трубы. В данном варианте кабель вводится вовнутрь через специальную муфту (ниппель). В данном варианте есть свои минусы:
1. Снижается надежность водопроводной сети из за появления лишнего ввода — тройника.
2. Занижается сечение трубы, увеличивается вероятность засора.
3. Трудности с вводом кабеля внутрь трубы при значительных длинах и поворотах.

КОМПЛЕКТУЮЩИЕ ГРЕЮЩИХ СИСТЕМ

* Для комплектного монтажа обогревательного контура обычно кроме греющего кабеля необходимы следующие комплектующие:
* Подсоединительный элемент греющего кабеля
* Холодные провода
* Крепежные принадлежности для греющего кабеля
* Проходы для теплоизоляции
* Предупредительные таблички «Электрообогрев»
* Дополнительно также могут понадобиться:
* Соединительный элемент греющего кабеля
* Подсоединительная / соединительная коробка
* Монтажные уголки и монтажные пластины для подсоединительной/соединительной коробки
* Регулирующие приборы

ЕЩЕ НЕКОТОРЫЕ УКАЗАНИЯ ПО МОНТАЖУ

* Смонтируйте подсоединения греющегo кабеля еще до подключения к источнику тока.
* Установите подсоединительные коробки, так чтобы они были легко доступны.
* При расположении подсоединительных коробок вводы с резьбовыми соединениями для питающего кабеля и греющего кабеля не должны быть направлены вверх.
* При монтаже подсоединений следите за тем, чтобы по возможности использовать уже существующие кабельные пути.
* Подсоединительная коробка во время монтажа должна оставаться как можно дольше закрытой, чтобы предотвратить попадание грязи и влаги.
* Путем измерения сопротивления изоляции и петель проверьте правильность монтажа подсоединительной техники и функционирование обогревательного контура.
* После монтажа коробок нужно проверить:
* использованы ли подходящие и допущенные для этого резьбовые соединения и заглушки и правильно ли они смонтированы
* хорошо ли сидят резьбовые соединения и заглушки
* хорошо ли скреплен корпус с монтажным кронштейном

ВЫБОР  ТЕРМОРЕГУЛЯТОРА

* Обычно для одножильных греющих кабелей необходим терморегулятор. При выборе необходимого терморегулятора следует учесть соблюдение в особенности следующих технических параметров:
* рабочее напряжение
* номинальный ток
* диапазон терморегуляции
* макс. допустимая температура / макс. допустимая температура датчика
* IP-защита
* взрывозащита, если необходима
* сертификат испытаний
* Для экономии энергии рекомендуется применение регулятора с контактным датчиком.
* Удостоверьтесь перед монтажом, что используемый терморегулятор соответствует техническим требованиям и проектным данным.

ТЕРМОРЕГУЛЯТОРЫ С ТЕРМОДАТЧИКАМИ

* При сопутствующем обогревe трубопроводов термодатчик не должен устанавливаться в непосредственной близости от греющего кабеля ).
* При закреплении термодатчика необходимо следить за хорошим теплообменом между термодатчиком и трубой (напр., используя алюминиевую клейкую ленту или теплопроводящую пасту).
* Обычно во избежание ошибок при замере термодатчик закрепляется на расстоянии не менее 2 метров от арматуры, фланцев, насосов и опор.
* Следуйте инструкциям по установке соответствующего терморегулятора.
* Если месторасположение терморегулятора в проекте не указано, обратитесь к нашим специалистам.

МОНТАЖ  ТЕПЛОИЗОЛЯЦИИ

Надежное функционирование и принцип действия системы сопутствующего электрообогрева существенно зависит от того, насколько технически правильно проведен монтаж теплоизоляции. Особенное внимание обратите на следующие моменты:
* Проверьте, соответствует ли тип, толщина теплоизоляции проектным данным. Теплоизоляция, не соответствующая проекту, ни к коем случае не должна монтироваться, т.к. в этом случае не гарантируется точное функционирование сопутствующего обогрева.
* Теплоизоляция должна быть проложена по возможности сразу после монтажа системы сопутствующего обогрева, чтобы свести до минимума повреждения греющего кабеля.
* Используйте исключительно сухой изоляционный материал, поскольку от влаги он теряет свое действие, что отрицательно сказывается на функционировании сопутствующего обогрева.
* При прокладке теплоизоляции следите за тем, чтобы не повредить греющий кабель.
* Используйте для прокладки греющего кабеля и питающего кабеля исключительно специализированные проходы для теплоизоляции.
* Уплотните теплоизоляцию по всем швам жестяной обшивки и во всех вводах(вентили, подвески). Вся теплоизоляция должна быть абсолютно водонепроницаемой.
* Проведите после монтажа теплоизоляции еще одно измерение сопротивления изоляции в каждом обогревательном контуре, чтобы удостовериться, что греющий кабель во время монтажа не поврежден.
* С торцевой части необходима механическая защита, чтобы избежать повреждения

ПОДКЛЮЧЕНИЕ  К ЭЛЕКТРОСЕТИ

МЕРЫ ЗАЩИТЫ ОТ ТОКА ПЕРЕГРУЗКИ

* Для защиты от тока перегрузки используйте только предохранительные автоматические выключатели в соответствии с проектом и техническими данными. Отклонения могут привести к ошибочному срабатыванию предохранительного автоматического выключателя или же повлиять на эффективность защиты от тока перегрузки.
• При намерении применить защитные устройства, отличные от тех, что указаны в проекте или технических справочниках , обратитесь, пожалуйста, к нам.

МЕРЫ ЗАЩИТЫ ОТ УТЕЧКИ ТОКА

* Рекомендуем использовать автоматический защитный выключатель на 30 мА.
* Для эффективности этой меры безопасности обычно необходимо использовать греющий кабель с защитной оплеткой. Эта защитная оплетка должна быть включена в меры безопасности. Особенно это касается всех систем сопутствующего обогрева на неэлектропроводных трубах (синтетические трубы, трубы с покрытием) и поверхностях.
ВНИМАНИЕ:Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!
Купить, спроектировать и заказать монтаж можно в Нижнем Новгороде в Центре Теплых Полов…
Калькулятор обогрева трубопроводов…



Как установить обогреватель | Установка обогрева

Как работает кабель обогрева?

Полный обзор систем обогрева см. В этом сообщении в блоге.

Теплоотвод использует электричество и изоляцию для поддержания температуры труб или других сосудов, заменяя любое тепло, теряемое из-за наружных температур. Система обогрева защищает трубы и резервуары, поддерживая идеальные температуры, чтобы вам никогда не приходилось жертвовать эффективностью ради потерь тепла.

Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, которые содержат резистивный элемент, зависящий от температуры, расположенный между двумя параллельными проводниками, который автоматически ограничивает мощность в зависимости от поверхности, к которой он прикреплен. Когда температура поверхности увеличивается, выходная мощность теплового следа уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.

Основные области применения теплового кабеля — защита от замерзания и поддержание температуры.Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимизируя эффективность и упрощая процессы.

Как выглядит законченная система обогрева?

Посмотрите на диаграмму ниже, чтобы увидеть, что влечет за собой завершенная система обогрева. Система обогрева включает:

• Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности) для трубопроводов и резервуаров, часто закрепленные стекловолокном или алюминием
• Панель управления или термостат
• Блок подключения питания для подключения питания от выключателя
• Датчик температуры окружающей среды
• Изоляционная куртка
• Световые индикаторы для контроля выхода
• Коробка для заделки кабеля

Как установить тепловой след?

Хотя эти советы и инструкции применимы к типовой установке системы обогрева, обратитесь к инструкции производителя за инструкциями по установке конкретного продукта.

Перед установкой

Перед установкой любого электрообогрева важно, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный тепловой тракт и аксессуары в отношении расчета тепловых потерь, максимально допустимых рабочих температур и температуры окружающей среды, класса, и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

Пройдитесь по системе трубопроводов, чтобы определить трассу греющих кабелей.Поверхности, к которым будет прикреплен тепловой след, должны быть очищены от грязи, ржавчины и любых острых краев или предметов. Удалите старую тепловую ленту и любые другие горючие материалы.

Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

Позаботьтесь об определении максимальной длины кабельной цепи, разрешенной для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагрева кабеля.

Убедившись, что кабель обогрева соответствует типу и мощности, проверьте кабель на отсутствие повреждений и проверьте электрическую целостность с помощью мегомметра (более подробную информацию см. В прилагаемых инструкциях).

Нагревательный кабель

можно отрезать до желаемой длины. Затем кабель обогрева комбинируется с наборами концевой заделки и сращивания, наборами тройников, концевыми уплотнениями и другими принадлежностями для завершения системы.

Установка

Затем разложите кабель вдоль трассируемой трубы.Слегка раскатайте кабель, удерживая его рядом с трубопроводом. Это обеспечит необходимое количество кабеля и учтет все компоненты, колена, петли и приспособления. Оставьте лишний кабель (рекомендуется 12-18 дюймов на концевую заделку) для сращивания, подключения питания или любого будущего обслуживания. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно отрежьте ее до нужной длины. Для лучшего распределения тепла по пластиковым трубам сначала нанесите алюминиевую ленту в том месте, где будут применяться кабели трассировки.

Начните прикрепление кабеля электрообогрева к трубе на нижней половине трубы под углом 45 ° (глядя на трубу прямо, прикрепите одиночный кабель на отметке 4 часа, а при использовании дополнительного кабеля — на отметке 8 градусов). Часы). Прикрепите кабель с помощью нагревательной или стекловолоконной ленты через каждые 6–1 дюйм назад к источнику питания.

Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. Д. Для получения рекомендаций по установке кабеля вокруг фланца, клапанов или опор обратитесь к инструкциям по установке кабеля электрообогрева и проектам для получения наиболее точных и специфических деталей и информации.

Системами обогрева

можно управлять с помощью простого термостата или датчика температуры, такого как rtd, который обеспечивает обратную связь с более распространенным контроллером типа PID или PLC. Эти системы будут контролировать и регулировать температуру теплового следа. Кроме того, большинство из них оснащено различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.

Перед тем, как разрезать кабель обогрева, убедитесь, что он полностью прикреплен и что для соединений и концевых заделок предусмотрены соответствующие припуски, обычно минимум 1 дюйм.После того, как тепловой след будет отрезан и установлен на трубе или резервуаре, внимательно следуйте инструкциям производителя по заделке. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.

Надлежащая изоляция, покрывающая кабели обогрева и термостат, — важная особенность, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее состояние изолированной системы.Ознакомьтесь с этой статьей, в которой упоминается опасность нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, соединения и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

Как подключить кабель обогрева?

Перед подключением проверьте кабель обогрева на целостность с помощью мегомметра с напряжением не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к проводам шины кабеля, а отрицательный вывод мегомметра — к оплетке кабеля.Опять же, обратитесь к конкретным системным требованиям. Перед подключением к электросети выполните концевые и стыковые соединения.

Тепловой след можно подключить к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.

Остались вопросы?

Системы обогрева — эффективное решение для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы электрообогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [электронная почта защищена].Наша команда дизайнеров проведет вас через наши индивидуальные решения по обогреву, которые позволят оптимизировать производительность вашего продукта и избавят вас от забот.

саморегулирующийся тепловой кабель | Proline

Саморегулирующийся тепловой кабель для обогрева крыш и водостоков и системы обогрева труб

В дополнение к вашему кровельному бизнесу вы можете рассмотреть возможность установки систем кровельного отопления ProLine для ваших клиентов. Предварительно собранный (предварительно заделанный) саморегулирующийся тепловой кабель ProLine является лучшим решением для быстрой и легкой установки для систем отопления крыш и водосточных желобов, а также для трассировки трубопроводов.Эти предварительно собранные комплекты plug-and-play поставляются со стандартным шнуром питания с вилкой GFCI или без нее. Комплект концевой заделки, подключения питания, стыка, тройника и концевого уплотнения сокращает время установки и не требует специальных навыков или инструментов.

Кабель PLSRL

ProLine чаще всего используется для крыш. Этот кабель имеет гибкую внешнюю оболочку и прочный углеродный сердечник, что обеспечивает стабильную производительность, длительный срок службы и простую установку при низких температурах. К другим типам саморегулирующихся кабелей обогрева в рулевой рубке ProLine относятся:

PLSRR — Этот саморегулирующийся тепловой кабель, внесенный в список UL, может использоваться для обогрева кровли / водосточных желобов и трассировки труб.Кабель имеет гибкую, устойчивую к ультрафиолетовому излучению термопластичную оболочку из эластомера, которая защищает прочный углеродный сердечник во влажных условиях и на солнце. Этот параллельный нагревательный кабель разработан для различных промышленных применений и сред, включая взрывоопасные и безопасные зоны. PLSRR, и может использоваться для защиты пластиковых или металлических труб от замерзания и поддержания температуры труб, резервуаров, клапанов. Включает 10-летнюю гарантию без предварительного уведомления.

Саморегулирующийся тепловой кабель

PLSRP — это саморегулирующийся тепловой кабель промышленного класса, предназначенный для прокладки трубопроводов.Кабель имеет гибкую внешнюю оболочку и прочный углеродный сердечник, что обеспечивает стабильную производительность, длительный срок службы и простоту установки при низких температурах.

PLSRS — это саморегулирующийся тепловой кабель промышленного класса, предназначенный для трассировки трубопроводов. Кабель имеет гибкую внешнюю оболочку и прочный углеродный сердечник, что обеспечивает стабильную производительность, длительный срок службы и простоту установки при низких температурах.

Саморегулирующийся тепловой кабель

PLSRM разработан для трассировки труб.Кабель обеспечивает безопасный и надежный обогрев для защиты от замерзания или поддержания температуры труб, клапанов, фланцев. Тепловой кабель PLSRM подходит для использования на пластиковых или металлических трубах малого диаметра и инструментальных трубках в жилых и легких коммерческих помещениях. Кабель имеет гибкую внешнюю оболочку и прочный углеродный сердечник, что обеспечивает стабильную производительность, длительный срок службы и простоту установки при низких температурах.

Саморегулирующийся тепловой кабель для трассировки труб. Нагревательный кабель для крыши и водостока

ProLine признан UL в соответствии с Классификацией проводов для бытовых приборов (файл E76498) и соответствует требованиям раздела 426 NEC (Национальный электрический кодекс).

Добавление систем снеготаяния ProLine для крыш и водосточных желобов к вашему меню услуг — это простой и логичный способ расширения бизнеса с вашими существующими клиентами.

Узнайте больше о профессиональных услугах по проектированию / компоновке и поддержке установки ProLine Radiant, а также о бесплатном обучении ProLine по установке, позвонив сегодня специалисту ProLine по лучистому теплу по телефону 866.676.9276 .

---

Решения для теплого пола ProLine

Разнообразие продуктов, которым доверяют

Температуры охлаждения являются отличным стимулом для дальнейшего развития вашего бизнеса за счет установки теплых полов ProLine.Лояльность и молва могут способствовать развитию вашего бизнеса, а продукты ProLine обеспечат вам именно ту репутацию, которая вам необходима, чтобы и дальше укреплять свою. Системы напольного отопления ProLine совместимы со всеми стандартными материалами для полов и предлагают превосходные характеристики, которых вы ожидаете от лидера отрасли. Установка проста, и после завершения системы обеспечивают комфортное и равномерное обогрев пола. А хорошая производительность — это хорошо для бизнеса. (ProLine также предлагает бесплатное обучение установке .)

Каждая работа по лучистому отоплению пола, которую вы выполняете, так же уникальна, как и клиенты, которых вы обслуживаете. Кабель ProLine, доступный на катушках или предварительно проложенный на клейкой основе из стекловолоконной сетки, является гибким для удовлетворения этих требований. Любой продукт можно свернуть и разрезать на месте для быстрой установки, что позволит вам с легкостью решать сложные проекты подогрева пола нестандартной формы для ваших клиентов.

Кабель для теплого пола

ProLine можно установить практически под любую поверхность пола, и все регулировки расстояния между кабелями (и покрытия) могут быть выполнены на месте.Конструкция ProLine с двумя проводниками сочетается с материалами премиум-класса, разработанными, чтобы выдерживать самые суровые условия. Он также включает встроенную защиту от замыканий на землю (GFCI) и не излучает измеримые электромагнитные поля (ЭМП).

Системы

ProLine также поставляются с термостатом с защитой GFCI и обвязкой для фиксации и правильного размещения нагревательного кабеля. Чтобы упростить установку и окончательное подключение, кабель имеет один провод. И все кабели ProLine одобрены UL / CSA и имеют 10-летнюю гарантию производителя.

Коврики для подогрева пола

ProLine — это просто предварительно сконфигурированный кабель ProLine, который предварительно проложен в матах для облегчения установки. Они совместимы со всеми стандартными материалами чернового пола и могут быть установлены непосредственно под плиткой, натуральным камнем и различными твердыми поверхностями. Благодаря низкому профилю 3/16 дюйма (3 мм) эти коврики отлично подходят для ремонта. Они также предназначены для использования с напряжением 120 В и 240 В и доступны в различной длине (нагрев до ширины 24 дюйма).

Термостаты

ProLine специально разработаны для управления электрическими системами водяного отопления для обеспечения максимального комфорта и минимального потребления энергии. Подобно кабелю катушки и напольным коврикам, термостаты ProLine имеют класс A GFCI. В условиях, когда начинается снегопад, внешний датчик связывается с термостатом, чтобы включить или выключить кабели. Или термостат можно настроить на контроль температуры пола и регулятор без датчика. Термостат и GFCI — это модели с двумя напряжениями питания, подходящие для источников питания 120/240 В, 50/60 Гц.

Гибкость и удобство — отличительные черты линейки продуктов ProLine. Эти системы также сопровождаются выдающейся поддержкой клиентов и обучением, доступным в Интернете и по телефону.Системы теплого пола ProLine включают в себя.

TileHeat — ProLine TileHeat разработан для эффективного обогрева полов из керамической плитки. Тонкий нагревательный кабель сводит к минимуму образование отложений на полу и доступен на катушках или предварительно разложен на матах для легкой «раскатки». Эта система также эффективна для обогрева большинства других типов напольных покрытий.

Устанавливаются теплые теплые маты для обогрева цокольного этажа.

Slab / Storage Heat — Кабель Storage Heat разработан для установки в бетонные плиты, где он эффективно распределяет и сохраняет тепло.Кабель имеет немного больший диаметр, чем другие кабели для теплого пола ProLine, что позволяет снизить его стоимость и повысить тепловыделение. Кабель прокладывается в бетонной плите под материалами пола и чаще всего используется в новом строительстве, где общая стоимость материала является основной проблемой.

FoilHeat — FoilHeat — это ультратонкая электрическая система водяного отопления для пола, предназначенная в первую очередь для использования под ламинатом, паркетом, клееной древесиной и другими плавающими полами. Система состоит из нагревательных кабелей с фторполимерной изоляцией, зажатых между двумя слоями специально армированной алюминиевой фольги.Коврики FoilHeat могут быть разрезаны и сформированы на месте в соответствии с конкретными требованиями проекта.

Позвоните в ProLine, чтобы узнать больше о наших продуктах и ​​поддержке по установке, бесплатном обучении и профессиональных услугах по дизайну и верстке. Позвоните в ProLine сегодня по телефону ( 866.676.9276 ).

Теплая зона

Саморегулирующийся кабель для защиты от обледенения крыши

Саморегулирующийся нагревательный кабель — оптимальное решение для обогрева водосточных желобов и водосточных труб. Термокабель можно также установить по краю крыши. для устранения ледяных плотин — основной причины повреждения кровли и повреждения водой внутри дома.

Этот продукт следует устанавливать только в в соответствии с местными и национальными правилами, постановлениями, торговой практикой и правилами производителя. инструкции.

ПРИМЕЧАНИЕ. Проложите и закрепите кабель во всех местах. во избежание возможных механических повреждений от оборудования, такого как лестницы, лопаты и т. д.

ИНФОРМАЦИЯ НА ЭТОЙ СТРАНИЦЕ ЯВЛЯЕТСЯ НЕ ПРЕДНАЗНАЧЕН ДЛЯ РАЗМЕЩЕНИЯ РУКОВОДСТВА ПО УСТАНОВКЕ. Для обеспечения правильной установки внимательно прочтите и следуйте инструкциям, содержащимся в документации по продукту.

Саморегулирующийся термокабель — один из самых доступные и рекомендуемые решения для защиты от обледенения крыш. Нагревательный кабель легко устанавливается в водостоках, водостоках и вдоль карнизов крыш, чтобы предотвратить образование ледяных плотин и опасных сосулек формирование.

Саморегулирующийся кабель обогрева эффективен и энергоэффективный. Все кабели обогрева Warmzone соответствуют строгим стандартам безопасности и производительности. Warmzone’s саморегулирующийся термокабель имеет прочную и прочную внешнюю конструкцию, способную выдержать суровые зимы. Погода.Саморегулирующиеся свойства позволяют увеличить проводящую жилу кабеля. тепловую мощность при понижении наружной температуры и уменьшите тепловую мощность, если температура поднимается. Эта уникальная конструкция делает тепловой кабель прочным, безопасным и очень энергоэффективным. Саморегулирующийся кабель обогрева также используется с другими системами, такими как кровля Warmzone. противообледенительные панели. (См. Информацию ниже.) Подробнее о саморегулирующемся нагревательном кабеле см. или множество нестандартных решений по борьбе с обледенением кровли Warmzone, позвоните и поговорите с дружелюбным кровельным обогревателем эксперт сегодня в 888-488-9276

Установка теплового кабеля — Structure Tech Home Inspections

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions.Часть 3 из 3.

Добро пожаловать в последнюю запись в моей серии из трех частей, посвященной предотвращению образования ледяной плотины и нагревательным кабелям. В первой части «Следует ли устанавливать тепловые кабели для предотвращения образования ледяных плотин?» Я обсуждал наиболее распространенные решения, используемые для предотвращения образования ледяных плотин. Во второй части «Не все нагревательные кабели созданы равными» я подробно рассмотрел тему типов тепловых кабелей. Сегодня я расскажу, как лучше всего использовать тепловые кабели в вашем доме, чтобы предотвратить повреждение ледяными плотинами.

Где устанавливать тепловые кабели

Ледяные плотины чаще всего располагаются на самом нижнем краю крыши, обычно называемом «карнизом».Они также встречаются в других, более скрытых местах, таких как окна в крыше и слуховые окна сарая на низком склоне. По большей части, большинство работ с тепловыми кабелями, которые мы устанавливаем, связаны с обработкой карнизов и водостоков. Прокладка кабеля по типичному «зигзагообразному» рисунку вдоль карнизов участков, склонных к образованию ледяных плотин, устранит утечки из ледяных плотин за счет таяния путей через снег и лед, давая воде возможность покинуть крышу.

Желоба и ледяные дамбы

Кстати о желобах, мне нужно немедленно кое-что убрать.Желоба не имеют НИЧЕГО общего с образованием или серьезностью ледяных плотин. Обратите внимание на приведенную выше иллюстрацию, что происхождение утечек, вызванных типичной ледяной плотиной, не меняется, с водосточными желобами или без них. Проще говоря, если в вашем доме плохие ледяные дамбы и есть желоба, удаление этих водосточных желобов будет иметь ноль влияния на серьезность этих ледяных плотин.

Я знаю, потому что несколько раз видел, как отчаявшиеся домовладельцы пытались это сделать. Более того, домовладельцы часто ошибаются, полагая, что установка только греющего кабеля в желобах поможет.Он не будет. Да, будет разумно поместить в желоба тепловую ленту, чтобы вода стекала с крыши и от фундамента. Нет, прокладка кабеля только в водосточных желобах не предотвратит повреждение вашего дома в случае появления ледяных плотин.

Как определить, что вам нужно для системы обогрева кровли и водостока

Самый простой способ выяснить, какие детали и детали необходимы для вашей системы с нагревательными кабелями, — это вставить несколько частей базовой информации в онлайн-калькулятор теплового кабеля.Измерьте длину и глубину карниза. Если у вас есть желоба и долина, добавьте и эту информацию. Никаких специальных навыков или знаний не требуется; просто ответьте на несколько основных вопросов. Калькулятор тепловой ленты сразу же подскажет вам необходимую длину кабеля в дополнение к количеству требуемых крышных зажимов для теплового кабеля. Это так просто. Вы можете использовать эту информацию, чтобы приобрести любую понравившуюся саморегулирующуюся систему с нагревательным кабелем.

Какой нагревательный кабель использовать для предотвращения образования ледяной плотины

Как я подробно описал во второй части моей серии статей по предотвращению ледяной плотины, существует только два класса тепловых кабелей, которые можно использовать для предотвращения ледяной плотины: постоянная мощность (продается под торговыми марками EasyHeat, Frost King, King и Prime) , или саморегулирующиеся (продаются под торговыми марками Heat Tape Pro, Raychem и Thermon).Мы устанавливаем исключительно Heat Tape Pro, но Raychem Winterguard — еще один отличный саморегулирующийся тепловой кабель, который наши установщики использовали в прошлом. В значительной степени не имеет значения, какую кабельную систему вы используете, если она является саморегулирующейся и произведена авторитетной компанией. Ограничения систем постоянной мощности намного перевешивают их единственное преимущество — низкие цены.

Зажимы для крыши для системы тепловых кабелей

Тип зажима, который вы будете использовать для вашей системы защиты от обледенения крыши и водостока, будет зависеть от материала крыши вашего дома.Подавляющее большинство тепловых кабелей устанавливается на стандартную битумную черепицу, что упрощает выбор зажима для крыши. Зажим Grip Clip — это зажим, который мы используем для всех наших установок, потому что он избавляет от необходимости забивать гвозди или винты через вашу кровельную систему. Он также устанавливается примерно за три секунды без использования инструментов. Мы по-прежнему используем традиционные зажимы с гвоздями для монтажа теплового кабеля на резиновых и металлических крышах. Установщики наносят каплю клея на заднюю часть каждого зажима, прежде чем закрепить его гвоздем или винтом.Мы даем клею полностью затвердеть перед установкой теплового кабеля. Этот процесс может занять несколько дней или недель в зависимости от таких переменных, как материал крыши и температура наружного воздуха.

Установка теплового кабеля: некоторые советы и рекомендации

Термокабель можно устанавливать при любой температуре, но обычно это проще при 30 градусах и выше. Когда у вас в руках будут кабель и зажимы, пора закатать рукава и приступить к работе. Инструменты, необходимые для средней установки, довольно простые: шпатель и лестница.Ремень для инструментов удобен, чтобы держать ваши зажимы на крыше под рукой. Производители предоставляют руководства по установке, в которых процесс описывается более подробно, но вот краткое изложение:

1. Визуализируйте схему расположения теплового кабеля. Кабель должен быть проложен зигзагообразно вдоль всех карнизов, которые вы хотите защитить. Если у вас есть водосточные желоба, их следует проложить в водосточных желобах, чтобы у воды был путь к утечке.

2. Источник питания. Если источник питания находится рядом с землей, запланируйте прокладку кабеля нагрева либо до водосточной трубы, либо до боковой стены дома.В последнем случае вы можете использовать стандартные скобы для проволоки из любого строительного магазина, чтобы аккуратно прикрепить кабель к стене. В противном случае ваш кабель будет идти вверх по водосточной трубе, чтобы обеспечить путь для воды, которая будет стекать с вашей крыши.

3. Используйте мел для тротуаров, чтобы слегка обозначить места крепления на крыше перед установкой. Этот дополнительный шаг поможет справиться с такими проблемами, как расстояние между зажимами, прежде чем вы решите установить зажимы и нагревательный кабель. Расстояние между клипсами часто сжимается около впадин, и это вполне нормально.

4. Установите зажимы на расстоянии примерно 24 дюйма друг от друга на нижней и верхней части зигзагообразного рисунка. Вы можете установить зажимы Grip Clips сбоку от черепицы по мере необходимости, чтобы проложить кабель, который должен проходить вертикально вверх по крыше. Высота вашего рисунка — как далеко вверх по крыше пройдет тепловой кабель — определяется глубиной вашего карниза. Практическое правило гласит, что нагревательный кабель должен выходить примерно на 6 дюймов за наружную стену ниже. Например, если ваш карниз имеет глубину 12 дюймов, вам понадобится рисунок теплового кабеля на 18 дюймов по крыше.

5. Если у вас долина, проложите кабель минимум на 6 футов вверх и назад вниз по долине. Используйте зажимы Grip Clips, установленные сбоку на черепицу в впадине, чтобы удерживать тепловой кабель на месте в впадине.

6. Вытяните кабель во дворе, чтобы убрать скрутки. Это сделает установку более плавной. Пропустите нагревательный кабель от зажима к зажиму, натягивая кабель настолько, чтобы он оставался чистым и аккуратным на крыше. Зажмите кабель в «опоре» зажима теплового кабеля.Не затягивайте кабель между зажимами, так как это создаст ненужную нагрузку на систему.

7. Существует несколько жестких правил установки саморегулирующегося термокабеля в желобах. Нет необходимости прикреплять кабель к желобу, потому что он будет выполнять свою работу, даже если его просто проложить на дне водосточного желоба. Одно важное замечание: вы должны использовать вешалку для водосточной трубы всякий раз, когда кабель опускается в водосточную трубу. Это обеспечит защиту кабеля от повреждений острыми краями и винтами.

Тепловой кабель для металлических крыш

Каждую неделю мы получаем много запросов на установку термокабеля на металлических крышах. Тепловой кабель на металлических крышах с фальцевым фальцем, гофрированных металлических крышах и привинчиваемых металлических крышах требует немного разных подходов. К прокладке теплового кабеля на металлических крышах применяются те же основные правила, что и для стандартных крыш из битумной черепицы (например, расположение кабелей, расположение зажимов и т. Д.). Основное отличие — это тип зажима для крыши и способ их установки.

Монтажники по всей стране уже много лет используют один и тот же метод для установки теплового кабеля на металлических крышах. В частности, они используют традиционные зажимы для крыши с гвоздями с комбинацией клея и шурупов, чтобы обеспечить точки крепления для системы теплового кабеля. Допускается использование шурупов с прокладками для прикрепления этих зажимов непосредственно к металлу, как показано в PDF-документе, ссылка на который приведена выше, когда в кровельной системе уже есть открытые винты. Все эти методы немного грубоваты, поэтому в настоящее время мы разрабатываем несколько интересных новых решений для крепления теплового кабеля к металлической крыше (появится в начале 2020 года!).

Сводка

Тепловые кабели имеют сомнительную репутацию в индустрии предотвращения ледяных плотин, главным образом потому, что люди покупают самые дешевые кабели из возможных, а когда они неизбежно выходят из строя, вся концепция тепловых кабелей оказывается дискредитированной. Проведите исследование, чтобы определить, применимы ли другие подходы к предотвращению ледяных плотин, которые я обсуждал в первой части, для вашего дома. Если нет, подумайте о качественном нагревательном кабеле. Если бы читатели выкинули два критических момента из этого обсуждения тепловых кабелей, состоящего из трех частей, они должны были бы быть следующими: 1) Тепловой кабель не должен заменять домашние улучшения, устраняющие основную причину образования ледяных плотин, и 2) если вы собираетесь потратить время и деньги на нагревательные кабели, чтобы предотвратить образование ледяных плотин, вам следует купить саморегулирующийся кабель у производителя, которому вы доверяете.

Если вы хотите узнать хотя бы больше о тепловых кабелях, несколько недель назад я сел с Рубеном Зальцманом и его опытной командой, чтобы обсудить его подкаст Structure Tech.

Примечание Рубена: я не «принимаю» сообщения гостевых блогов. Все сообщения в гостевом блоге, найденные здесь, инициируются с моей стороны. Я попросил Стива написать на эту тему после того, как провел с ним подкаст.

Автор: Рубен Зальцман , Structure Tech Home Inspections

% PDF-1.5 % 231 0 объект > эндобдж xref 231 75 0000000016 00000 н. 0000002632 00000 н. 0000002734 00000 н. 0000003604 00000 н. 0000003815 00000 н. 0000004186 00000 п. 0000004223 00000 п. 0000004270 00000 н. 0000004317 00000 н. 0000004364 00000 н. 0000004412 00000 н. 0000004458 00000 п. 0000004506 00000 н. 0000004554 00000 н. 0000004602 00000 н. 0000004650 00000 н. 0000004698 00000 н. 0000004746 00000 н. 0000004860 00000 н. 0000007441 00000 п. 0000009642 00000 н. 0000011859 00000 п. 0000013944 00000 п. 0000016207 00000 п. 0000016582 00000 п. 0000016967 00000 п. 0000017079 00000 п. 0000019336 00000 п. 0000022015 00000 н. 0000022183 00000 п. 0000024453 00000 п. 0000027103 00000 п. 0000027293 00000 п. 0000027555 00000 п. 0000027766 00000 н. 0000028273 00000 п. 0000028336 00000 п. 0000028855 00000 п. 0000029268 00000 н. 0000029776 00000 п. 0000030257 00000 п. 0000030767 00000 п. 0000031210 00000 п. 0000031752 00000 п. 0000032030 00000 п. 0000033641 00000 п. 0000033954 00000 п. 0000035587 00000 п. 0000035913 00000 п. 0000037774 00000 п. 0000038093 00000 п. 0000065240 00000 п. 0000065279 00000 п. 0000065599 00000 п. 0000065696 00000 п. 0000065842 00000 п. 0000066073 00000 п. 0000066461 00000 п. 0000066583 00000 п. 0000066729 00000 п. 0000080023 00000 п. 0000085124 00000 п. 0000086151 00000 п. 0000086624 00000 п. 0000087060 00000 п. 0000090765 00000 п. 0000128958 00000 н. 0000130729 00000 н. 0000130969 00000 н. 0000148604 00000 н. 0000150487 00000 н. 0000153268 00000 н. 0000154996 00000 н. 0000156350 00000 н. 0000001796 00000 н. трейлер ] / Назад 649790 >> startxref 0 %% EOF 305 0 объект > поток h ޜ TKSa 3ݎ K & ch3Ѳ (Hi9stx ۺ f} Q / ~ Ct> AD4IC = 9n] y {8

Установка теплового кабеля — StarTribune.com

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions. Часть 3 из 3.

Добро пожаловать в последнюю запись в моей серии из трех частей, посвященной предотвращению образования ледяной плотины и нагревательным кабелям. В первой части «Следует ли устанавливать тепловые кабели для предотвращения образования ледяных плотин?» Я обсуждал наиболее распространенные решения, используемые для предотвращения образования ледяных плотин. Во второй части «Не все нагревательные кабели созданы равными» я подробно рассмотрел тему типов тепловых кабелей. Сегодня я расскажу, как лучше всего использовать тепловые кабели в вашем доме, чтобы предотвратить повреждение ледяными плотинами.

Где установить тепловые кабели

Ледяные плотины чаще всего располагаются на самом нижнем крае крыши, обычно называемом «карнизом». Они также встречаются в других, более скрытых местах, таких как окна в крыше и слуховые окна сарая на низком склоне. По большей части, большинство работ с тепловыми кабелями, которые мы устанавливаем, связаны с обработкой карнизов и водостоков. Прокладка кабеля по типичному «зигзагообразному» рисунку вдоль карнизов участков, склонных к образованию ледяных плотин, устранит утечки из ледяных плотин за счет таяния путей через снег и лед, давая воде возможность покинуть крышу.

Желоба и ледяные дамбы

Кстати о желобах, мне нужно немедленно кое-что очистить. Желоба не имеют НИЧЕГО общего с образованием или серьезностью ледяных плотин. Обратите внимание на приведенную выше иллюстрацию, что происхождение утечек, вызванных типичной ледяной плотиной, не меняется, с водосточными желобами или без них. Проще говоря, если в вашем доме плохие ледяные дамбы и есть желоба, удаление этих водосточных желобов будет иметь ноль влияния на серьезность этих ледяных плотин.

Я знаю, потому что несколько раз видел, как отчаявшиеся домовладельцы пытались это сделать. Более того, домовладельцы часто ошибаются, полагая, что установка только греющего кабеля в желобах поможет. Он не будет. Да, будет разумно поместить в желоба тепловую ленту, чтобы вода стекала с крыши и от фундамента. Нет, прокладка кабеля только в водосточных желобах не предотвратит повреждение вашего дома в случае появления ледяных плотин.

Как определить, что вам нужно для системы нагревательного кабеля для крыши и водостока

Самый простой способ выяснить, какие детали и детали необходимы для вашей системы нагревательного кабеля, — это подключить несколько частей базовой информации к онлайн-нагревательному кабелю Калькулятор.Измерьте длину и глубину карниза. Если у вас есть желоба и долина, добавьте и эту информацию. Никаких специальных навыков или знаний не требуется; просто ответьте на несколько основных вопросов. Калькулятор тепловой ленты сразу же подскажет вам необходимую длину кабеля в дополнение к количеству требуемых крышных зажимов для теплового кабеля. Это так просто. Вы можете использовать эту информацию, чтобы приобрести любую понравившуюся саморегулирующуюся систему с нагревательным кабелем.

Какой тепловой кабель использовать для предотвращения образования ледяных плотин

Как я подробно описал во второй части моей серии статей по предотвращению ледовых плотин, существует только два класса тепловых кабелей, которые можно использовать для предотвращения ледяных плотин: постоянная мощность (продано под торговыми марками EasyHeat, Frost King, King и Prime) или саморегулирующийся (продается под торговыми марками Heat Tape Pro, Raychem и Thermon).Мы устанавливаем исключительно Heat Tape Pro, но Raychem Winterguard — еще один отличный саморегулирующийся тепловой кабель, который наши установщики использовали в прошлом. В значительной степени не имеет значения, какую кабельную систему вы используете, если она является саморегулирующейся и произведена авторитетной компанией. Ограничения систем постоянной мощности намного перевешивают их единственное преимущество — низкие цены.

Кровельные зажимы для системы тепловых кабелей

Тип зажима, который вы будете использовать для вашей системы защиты от обледенения крыши и водосточного желоба, будет зависеть от материала крыши вашего дома.Подавляющее большинство тепловых кабелей устанавливается на стандартную битумную черепицу, что упрощает выбор зажима для крыши. Зажим Grip Clip — это зажим, который мы используем для всех наших установок, потому что он избавляет от необходимости забивать гвозди или винты через вашу кровельную систему. Он также устанавливается примерно за три секунды без использования инструментов. Мы по-прежнему используем традиционные зажимы с гвоздями для монтажа теплового кабеля на резиновых и металлических крышах. Установщики наносят каплю клея на заднюю часть каждого зажима, прежде чем закрепить его гвоздем или винтом.Мы даем клею полностью затвердеть перед установкой теплового кабеля. Этот процесс может занять несколько дней или недель в зависимости от таких переменных, как материал крыши и температура наружного воздуха.

Установка теплового кабеля: некоторые советы и рекомендации

Тепловой кабель можно установить при любой температуре, но обычно это проще при 30 градусах и выше. Когда у вас в руках будут кабель и зажимы, пора закатать рукава и приступить к работе.Инструменты, необходимые для средней установки, довольно простые: шпатель и лестница. Ремень для инструментов удобен, чтобы держать ваши зажимы на крыше под рукой. Производители предоставляют руководства по установке, в которых процесс описывается более подробно, но вот краткое изложение:

1. Визуализируйте схему расположения теплового кабеля. Кабель должен быть проложен зигзагообразно вдоль всех карнизов, которые вы хотите защитить. Если у вас есть водосточные желоба, их следует проложить в водосточных желобах, чтобы у воды был путь к утечке.

2. Источник питания. Если источник питания находится рядом с землей, запланируйте прокладку кабеля нагрева либо до водосточной трубы, либо до боковой стены дома. В последнем случае вы можете использовать стандартные скобы для проволоки из любого строительного магазина, чтобы аккуратно прикрепить кабель к стене. В противном случае ваш кабель будет идти вверх по водосточной трубе, чтобы обеспечить путь для воды, которая будет стекать с вашей крыши.

3. Используйте мел для тротуаров, чтобы слегка обозначить места крепления на крыше перед установкой.Этот дополнительный шаг поможет справиться с такими проблемами, как расстояние между зажимами, прежде чем вы решите установить зажимы и нагревательный кабель. Расстояние между клипсами часто сжимается около впадин, и это вполне нормально.

4. Установите зажимы на расстоянии примерно 24 дюйма друг от друга на нижней и верхней части зигзагообразного рисунка. Вы можете установить зажимы Grip Clips сбоку от черепицы по мере необходимости, чтобы проложить кабель, который должен проходить вертикально вверх по крыше. Высота вашего рисунка — то, как далеко вверх по крыше пройдет тепловой кабель, — определяется глубиной вашего карниза.Практическое правило гласит, что нагревательный кабель должен выходить примерно на 6 дюймов за наружную стену ниже. Например, если ваш карниз имеет глубину 12 дюймов, вам понадобится рисунок теплового кабеля на 18 дюймов по крыше.

5. Если у вас долина, проложите кабель минимум на 6 футов вверх и назад вниз по долине. Используйте зажимы Grip Clips, установленные сбоку на черепицу в впадине, чтобы удерживать тепловой кабель на месте в впадине.

6. Вытяните кабель во дворе, чтобы убрать скрутки.Это сделает установку более плавной. Пропустите нагревательный кабель от зажима к зажиму, натягивая кабель настолько, чтобы он оставался чистым и аккуратным на крыше. Зажмите кабель в «опоре» зажима теплового кабеля. Не затягивайте кабель между зажимами, так как это создаст ненужную нагрузку на систему.

7. Существует несколько жестких правил установки саморегулирующегося термокабеля в желобах. Нет необходимости прикреплять кабель к желобу, потому что он будет выполнять свою работу, даже если его просто проложить на дне водосточного желоба.Одно важное замечание: вы должны использовать вешалку для водосточной трубы всякий раз, когда кабель опускается в водосточную трубу. Это обеспечит защиту кабеля от повреждений острыми краями и винтами.

Тепловой кабель на металлических крышах

Каждую неделю мы получаем много запросов на установку теплового кабеля на металлических крышах. Тепловой кабель на металлических крышах с фальцевым фальцем, гофрированных металлических крышах и привинчиваемых металлических крышах требует немного разных подходов.К прокладке теплового кабеля на металлических крышах применяются те же основные правила, что и для стандартных крыш из битумной черепицы (например, расположение кабелей, расположение зажимов и т. Д.). Основное отличие — это тип зажима для крыши и способ их установки.

Монтажники по всей стране уже много лет используют один и тот же метод для установки теплового кабеля на металлических крышах. В частности, они используют традиционные зажимы для крыши с гвоздями с комбинацией клея и шурупов, чтобы обеспечить точки крепления для системы теплового кабеля.Допускается использование шурупов с прокладками для прикрепления этих зажимов непосредственно к металлу, как показано в PDF-документе, ссылка на который приведена выше, когда в кровельной системе уже есть открытые винты. Все эти методы немного грубоваты, поэтому в настоящее время мы разрабатываем несколько интересных новых решений для крепления теплового кабеля к металлической крыше (появится в начале 2020 года!).

Резюме

Тепловые кабели имеют сомнительную репутацию в индустрии защиты от ледяных плотин, главным образом потому, что люди покупают самые дешевые кабели из возможных, а когда они неизбежно выходят из строя, вся концепция тепловых кабелей дискредитируется.Проведите исследование, чтобы определить, применимы ли другие подходы к предотвращению ледяных плотин, которые я обсуждал в первой части, для вашего дома. Если нет, подумайте о качественном нагревательном кабеле. Если бы читатели выкинули два критических момента из этого обсуждения тепловых кабелей, состоящего из трех частей, они должны были бы быть следующими: 1) Тепловой кабель не должен заменять домашние улучшения, устраняющие основную причину образования ледяных плотин, и 2) если вы собираетесь потратить время и деньги на нагревательные кабели, чтобы предотвратить образование ледяных плотин, вам следует купить саморегулирующийся кабель у производителя, которому вы доверяете.

Если вы хотите узнать хотя бы больше о тепловых кабелях, несколько недель назад я сел с Рубеном Зальцманом и его опытной командой, чтобы обсудить его подкаст Structure Tech.

Примечание Рубена: я не «принимаю» сообщения гостевых блогов. Все сообщения в гостевом блоге, найденные здесь, инициируются с моей стороны. Я попросил Стива написать на эту тему после того, как провел с ним подкаст.

Предыдущее сообщение

Следует ли устанавливать тепловые кабели для предотвращения образования ледяных плотин?

Новое сообщение

Стоит ли отключать автоматический выключатель переменного тока на зиму?

Thermon 21713, Саморегулирующийся кабель RGS, 208

Номер товара: . 21713

Информация о продукте

Номер детали поставщика:

Торговая марка: Термон

Саморегулирующийся нагревательный кабель RGS, 208-277 В перем. Тока, полиолефиновая внешняя оболочка, требуется защита от замыкания на землю 30 мА, 1.Минимальный радиус изгиба 25 дюймов Функции: • Таяние снега и льда — саморегулирующиеся нагревательные кабели RGS являются частью семейства систем плавления снега и льда Thermon SnoTrace. Разработанный и одобренный специально для крыш и водосточных желобов, RGS выдерживает прямое воздействие суровых условий окружающей среды. Благодаря своей функции саморегулирования, кабель RGS увеличивает мощность при воздействии льда и снега. Когда кабель освободит место, выходная мощность уменьшится, чтобы снизить потребление энергии.• Простота проектирования и установки — прокладка кабеля RGS для системы плавления снега и льда на крышах и водосточных желобах проста. Пошаговое руководство по проектированию помогает читателю определить требования к обогреву, выбрать расстояние между кабелями и установить количество контуров обогрева и аксессуаров, необходимых для завершения системы SnoTrace RGS. При параллельной схеме отрезания по длине кабели RGS не требуют полевых размеров зон, требующих защиты. Кабель можно просто вытянуть из питающей катушки, отрезать до нужной длины и заделать в полевых условиях с помощью обычных ручных инструментов.Простые в использовании материалы для кровли и водосточных желобов, а также комплекты для изготовления цепей Thermon завершают установку. • Прочный и надежный — саморегулирующиеся кабели RGS защищены луженой медной оплеткой для заземления и толстой полиолефиновой внешней оболочкой, содержащей УФ-ингибитор. Эти компоненты обеспечивают максимальную защиту при прокладке кабеля и позволяют годами подвергаться воздействию погодных условий. Саморегулирующийся кабель RGS проверяется по всей длине для проверки работоспособности. При поддержке первого североамериканского производителя электрообогрева с регистрацией ISO 9001 кабели RGS спроектированы и изготовлены с учетом потребностей строительной отрасли.Сертификаты / Одобрения: • CSA • Зарегистрировано UL Примечание: 1. Национальный электротехнический кодекс и Электротехнический кодекс Канады требуют защиты оборудования от замыканий на землю для каждой ответвленной цепи, питающей электрическое отопительное оборудование.
