Самодельный полуавтомат из инвертора сварочный: Полуавтомат из инвертора своими руками: схема, видео, фото

Содержание

как сделать своими руками? Схема переделки, самодельные полуавтоматы из трансформаторных инверторных моделей

Сделать полуавтоматический сварочный агрегат собственными силами по плечу любому человеку, хорошо разбирающемуся в электротехнике. Всё, что потребуется для осуществления поставленной цели – определённый набор составных частей и инструментарий. Давайте рассмотрим процедуру изготовления такого агрегата более подробно.

Инструменты и материалы

Для изготовления полуавтоматического сварочного агрегата из инвертора (преобразователя переменного электротока в постоянный) своими руками требуется подготовить требуемые составные компоненты и оснащение.

  1. Инвертор с выходной силой электротока от 150 А.
  2. Устройство подачи присадочного материала (присадки).
  3. Газовая горелка-пистолет.
  4. Шланг подающий, который станет направляющим протоком для присадочного материала, идущего к свариваемой области.
  5. Шланг для подвода защитных газовых смесей к свариваемой области.
  6. Катушка (бобина) с присадочным материалом (проволокой).
  7. Узел электроники для контроля над деятельностью полуавтоматического сварочного агрегата. Здесь производится настройка силы электротока, напряжения и скорости работы.
  8. Схема сварочного полуавтоматического устройства.

Способы изготовления

Прежде всего, поговорим о возможных способах перевоплощения инверторного источника сварочного электротока в полуавтоматический сварочный агрегат.

Первый способ

Для изготовления полуавтомата непременно потребуется базовое оборудование. Это сварочный агрегат, который и будет создавать рабочие характеристики для формирования электродуги. На роль такого ведущего оборудования сгодится не всякая модификация инвертора.

Следует подобрать довольно мощный сварочный аппарат. Его вольтамперные характеристики (ВАХ) можно поменять посредством ШИМ-контроллера.

Только вот подобное устройство имеется не у всякого народного умельца, а сама процедура выполнения измерений чрезвычайно долгая и кропотливая. В конце концов, осуществить все исследования способен лишь человек с довольно большими познаниями в электротехнике.

Поскольку обыкновенному пользователю вариант с ШИМ-контроллером недоступен, лучше избрать более лёгкий путь.

Первое: взятый инвертор-донор должен корректно исполнять все требуемые функции. Второе: для изготовления самодельного полуавтоматического агрегата потребуется дроссель (катушка индуктивности, балласт). Эту деталь, являющуюся обязательным атрибутом практически любого люминесцентного светильника, можно приобрести в магазине запасных частей. Выходное напряжение катушки индуктивности практикуется в виде ввода обратной связи.

2-й способ

Этот способ изготовления самодельного полуавтоматического аппарата годится лишь обладателям хорошего оснащения. В частности, инверторов, которые способны функционировать в режиме строго заданной вольтамперной характеристики.

Сварочные аппараты такого класса дорогостоящие, зато как можно лучше годятся для реализации поставленной цели.

Чтобы создать свой полуавтомат, понадобится:

  • приобрести устройство подачи присадочного материала, в комплект которого входят все требуемые кабели и коммутационные элементы;
  • подключить устройство подачи к инверторному сварочнику;
  • подобрать вольтамперную характеристику для работы с определённым видом присадки.

По сути, устройство подачи является приставкой, расширяющей функционал сварочного аппарата. Подобная схема наделена высокой надёжностью, и не требует от пользователя специфических знаний. Более того, созданный полуавтомат демонстрирует предельную степень гибкости и непритязательности: быстро настраивается для функционирования с определённым видом материала и присадкой.

3-й способ

Этот способ потребует от владельца солидной подготовки.

Ему нужно будет отыскать неусреднённый инверторный сварочный агрегат нужной мощности.

Следует подобрать по возможности наиболее несложного донора конкретного класса.

Оптимальным будет агрегат, у которого:

  • имеется на выводе токовый шунт;
  • в импульсном блоке питания практикуется трансформатор электротока;
  • сборка ZX-7.

Желательно выбирать агрегаты без добавочных функций контроля и возможностей для упрощения бытия сварщика. Преобразователь тока не должен иметь никакого Hot Start (горячий старт), Arcforce (форсаж электродуги).

Для изготовления личного самодельного полуавтоматического аппарата нужно будет точно выставить вольтамперные параметры взятого преобразователя тока. Также потребуется произвести настройку времени нарастания электротока.

Алгоритм переделки

Подавляющее большинство компонентов применяется без существенных переделок. Переоборудование потребуется устройству подачи присадочного материала, поскольку скорость подачи присадки по гибкому рукаву должна совпадать со скоростью плавления присадочного металла. В механизме необходимо учесть опцию настройки, потому что скорость варьируется исходя из разновидности свариваемых металлов, типа и сечения присадочного материала.

В рабочем инверторе в первую очередь следует переустроить входящее в его структуру трансформаторное устройство. Оно покрывается добавочным слоем, состоящим из медной полоски и бумаги с термочувствительным покрытием.

Не следует использовать обыкновенную проволоку из меди для трансформаторного устройства. В ходе сварочного цикла она нагревается слишком сильно и может застопорить работу всего сварочного полуавтоматического агрегата.

Вторичная обмотка трансформаторного устройства также требует доработки. Она покрывается в 3 слоя тонкой листовой сталью, изолированной лентой из фторопласта. Концы навитой обмотки соединяются посредством паяния. После выполнения этих действий электропроводность значительно увеличивается.

Важным компонентом является вентилятор, который будет осуществлять охлаждение агрегата, предохраняя от излишнего нагрева.

Преобразователь тока для ручной электросварки очень просто становится источником электропитания для полуавтоматического агрегата. Рабочее устройство можно не разбирать, а всё вспомогательное оснащение локализовать в другом корпусе. В нём располагаются бобина с присадочным материалом, беспрепятственно крутящаяся на барабане, и подающее приспособление. На обшивке сбоку устраиваются преобразователь скорости движения присадочного материала и разъём для присоединения направляющего шланга.

Запросто сгодится бэушный корпус системника ПК. Получится аккуратно и лаконично.

Параметры электротока могут настраиваться на инверторе, следовательно, и «плюсовая» клемма подсоединяется к детали от него.

«Минус» выводится из инвертора и заводится в новую несущую оболочку. Тут его присоединяют к клемме подающего шланга.

Главное, чтобы и присадочный материал соединялся с данным потенциалом.

Шланг для подвода защитной газовой смеси, следующий от баллона к пистолету-горелке, также фиксируется в корпусе. Если применить клапан от «дворников» автомашины, то появится настройка подачи газовой смеси.

Представленная сборка несложная в реализации, а инвертор может параллельно практиковаться для ручной электродуговой сварки и как источник электропитания для сделанного в домашней обстановке сварочного агрегата, функционирующего в полуавтоматическом режиме.

Настройка

Аппарат требуется подключить в электрическую сеть. Когда лампочка подключения к сети засветится, к выводам преобразователя тока следует подсоединить осциллограф. Посредством данного устройства нужно найти импульсные токи частотой 40-50 кГц. Отрезок времени между возникновением таких импульсных электротоков должен равняться 1,5 мкс, что настраивается посредством изменения значений напряжения, подающегося на вход агрегата.

Следует также проконтролировать, чтобы импульсные токи, воспроизводящиеся на дисплее осциллографа, обладали прямоугольной конфигурацией, а длительность их фронта протекала не дольше 500 нс. Если все испытываемые характеристики отвечают необходимым значениям, то можно включать преобразователь электротока в электрическую сеть.

Электроток, приходящий от вывода полуавтоматического аппарата, должен обладать силой не меньше 120 А.

Если параметры силы электротока меньше, это может указывать на то, что в электропроводку оснащения поступает напряжение, показатель которого не выше, чем 100 В. В случае возникновения подобной ситуации следует выполнить следующее: провести диагностику оснащения посредством преобразования силы электротока (одновременно с этим необходимо непрерывно держать под контролем напряжение на конденсаторе). Более того, надо всё время держать под контролем температуру внутри агрегата.

Вслед за тем, как сварочный агрегат прошел тест, требуется испытать его под воздействием нагрузки. Чтобы произвести это испытание, к сварочной проводке подсоединяют балластный реостат, имеющий сопротивление не ниже 0,5 Ом. Такой прибор обязан выдерживать электроток с силой 60 А. Сила электротока, который в данной ситуации подаётся на газовую сварочную горелку-пистолет, находится под контролем амперметра. Если сила электротока при подключении балластного реостата не отвечает необходимым характеристикам, то подбор величины электрического сопротивления этого устройства осуществляется экспериментальным путём.

Несмотря на то что переделать инвертор в полуавтоматический сварочный аппарат относительно просто, всё же процесс отнимает некоторое время и предполагает вложения для приобретения дополнительных элементов. Устройство даёт возможность производить сварку в полуавтоматическом режиме, однако её качество может проигрывать заводским модификациям. С целью сэкономить, изготовление аппарата своими силами в полной мере оправданно, однако при необходимости высококачественной сварки предпочтительнее практиковать испытанные заводские устройства.

О том, как сделать полуавтомат из «Ресанты», смотрите далее.

Как переделать сварочный инвертор в полуавтомат своими руками?

Современными производителями выпускается большое количество сварочных инверторов, обладающих широким набором функций. В их числе полуавтоматические аппараты, работающие в режиме MIG/MAG, что означает подачу инертного или активного газа и сварочной проволоки к месту соединения заготовок. К сожалению, стоимость таких агрегатов превышает финансовые возможности многих людей. Поэтому желание переделать сварочные инверторы в полуавтоматы, находит всё больше последователей, поскольку удаётся сэкономить значительные суммы. Мы рассмотрим возможность такой переделки и необходимые для этого детали.

Основные отличия сварочного инвертора от полуавтомата

Зачастую перед мастером встаёт вопрос выбора между сварочным инвертором или полуавтоматом, отличие между которыми заключается в качестве шва и типах свариваемых металлов. Если обычный инвертор позволяет вести сварку в режиме AC/DC, штучными электродами разной толщины, то сварочные аппараты полуавтоматического типа осуществляют соединение деталей сварочной проволокой. Она подаётся в зону плавления с регулируемой скоростью и имеет разную толщину, а чтобы обеспечить наилучший результат, процесс проходит в среде инертного или активного газа (MIG/MAG).

Полуавтоматы позволяют сваривать всевозможные металлы различной толщины, при этом размер электрода не меняется и рабочая зона всегда на одном расстоянии от человека. В составе сварочного полуавтомата есть инвертор, но также присутствует регулируемый узел подачи проволоки и специальный шланг с горелкой и баллоном. Этим оборудованием можно сваривать сплавы алюминия, углеродистую и нержавеющую сталь, чугун и титан, а специальной проволокой — латунь и оцинкованный металл. При сборке полуавтомата из инвертора, своими руками, вам понадобятся следующие заводские или самодельные узлы:

  1. сварочный аппарат с режимами AC/DC, выдающий на выходе регулируемые токи от 10 до 200А, с переменным импульсным напряжением;
  2. горелка с возможностью подачи сварочной проволоки и соответствующего газа к месту сварочных работ;
  3. шланг, армированный пружиной для обеспечения бесперебойной подачи проволоки и газа;
  4. газовый баллон с редуктором и манометром;
  5. обратный сварочный кабель с зажимом;
  6. блок управления;
  7. надёжный, регулируемый узел подачи сварочной проволоки различной толщины.

Эти элементы можно приобрести в заводском исполнении, а часть из них — изготовить своими руками. Инвертор, горелку и газовый баллон необходимо купить от заводского производителя, так как технические требования к этим узлам требуют сертификата качества.

Конечно, свой полуавтомат обойдется значительно дешевле, но важно, чтобы самодельные элементы отвечали требованиям техники безопасности при производстве электросварочных работ.

Устройство горелки и шланга сварочного полуавтомата

Используя сварочный полуавтомат, мы можем увеличить скорость работы более чем в два с половиной или в три раза, поскольку нет необходимости в многократном проходе шва, в его зачистке и в замене штучных электродов. Для роста производительности, нужно обеспечить бесперебойную подачу инертного газа, напряжения и проволоки к сварочной ванночке. С этой целью используют устройство, состоящее из следующих компонентов:

  • баллон с редуктором, настроенный на расход 6-10 л в минуту и укомплектованный шлангом подачи газа;
  • еврорукав, шланг-кабель длиной 3 м, по которому осуществляется подача тока, проволоки и газа, а также управляющего сигнала;
  • горелка с наконечником, кнопкой включения и насадкой под разный диаметр проволоки, снабжённая форсункой для инертного или активного газа.

Создать самостоятельно еврорукав — довольно сложно, нужно учитывать, что диаметр используемой проволоки колеблется от 0,8 до 1.6 мм, и она беспрепятственно должна проходить через сварочный шланг. Для этой цели канал снабжается пружиной, с использованием тефлонового покрытия, кроме того, по тому же рукаву проходит подача газа. По кабелю проходит и управляющий сигнал от кнопки горелки, а на конце обычно ставят многоконтактный евроразъём, по которому осуществляется включение и подача всех компонентов.

Сложная конструкция горелки и её работа в условиях высоких температур, подразумевает наличие тугоплавких насадок с отверстиями под разные диаметры сварочной проволоки. Через горелку происходит подача газа, а также включение механизма подачи проволоки к сварочной ванночке. Состоит она из следующих элементов:

  • ручка с кнопкой управления;
  • горелка;
  • газовое сопло;
  • калиброванный токоподводящий наконечник.

Важно обеспечивать надёжность электрических контактов и герметичное соединение газовых шлангов.

Конструкция подающего устройства

Процесс сборки сварочного полуавтомата своими руками, может происходить как с использованием заводского подающего устройства, так и его самодельного варианта. Для того чтобы его изготовить собственноручно, необходимо понять — из чего состоит заводское изделие, а именно:

  • на лицевой панели находится евроразъём для подключения сварочного рукава;
  • на тыльной части корпуса — тумблер включения блока питания и разъёмы для соединения с инвертором и системой подачи газа;
  • внутри корпуса находится блок питания подающего устройства;
  • узел подачи с закреплённой, свободно вращающейся бобиной с проволокой;
  • далее расположено прижимное, регулируемое подающее устройство, соединённое через редуктор с валом электродвигателя;
  • схема регулировки оборотов электродвигателя, обеспечивающая поступательное движение сварочной проволоки с заданной скоростью;

  • соленоид, обеспечивающий или перекрывающий подачу газа в горелку через клапан;
  • трубки подачи газа к соленоиду и евроразъёму;
  • силовой кабель, подводящий сварочный ток к узлу подачи проволоки;
  • схема согласования подачи газа и движения проволоки с задержкой в 1-2 секунды, препятствующая прогорание или залипание проволоки, при работе в агрессивной кислородной среде;
  • кабели, соединяющие инвертор и подающее устройство.

Важно, чтобы система подачи была смонтирована на электроизолирующем материале, так как сварочная проволока находится под напряжением и является электродом, и необходимо не допустить электрического контакта с корпусом оборудования.

Необходимо обеспечить эффективный регулируемый прижим подающего ролика, поскольку проволока имеет разное сечение, в зависимости от толщины свариваемых заготовок. Важно обеспечить соотношение всех узлов, участвующих в обеспечении поступательного движения проволоки, чтобы избежать перегибов, затрудняющих плавную подачу с необходимой скоростью. Материал шланга, подводящего газ, должен быть термостойким, а соединения — обеспечиваться надёжными хомутами. Не составит особого труда подобрать подходящий по параметрам блок питания, который будет обеспечивать работу электродвигателя и электронных схем подающего устройства.

Поэтапная сборка полуавтомата

При переделке инверторов в полуавтоматы, необходимо учесть некоторые обстоятельства. При покупке инвертора, желательно, чтобы он поддерживал режим MMA+MIG/MAG. Аппарат обойдётся не намного дороже, но при переключении на режим MIG, он будет обеспечивать стабильную вольтамперную характеристику на выходе, что обеспечит плавную работу полуавтомата при токе ниже 40 А. Иначе, придётся вносить изменения в электронную схему инвертора и задействовать ШИМ для стабилизации параметров по напряжению. Это возможно осуществить при условии, что вы разбираетесь в электронике и хорошо умеете обращаться с паяльником.

Важно согласовать опорное и выходное напряжение, путём установки делителя и подобрать номиналы компонентов для подачи сигнала на входы контроллера.

Дальнейшие действия по сборке полуавтомата из сварочного инвертора, подающего устройства и еврорукава с горелкой заключаются в следующем:

  • переключить инвертор в режим MIG и соединить его с подающим устройством силовым и управляющим кабелем;
  • подключить баллон с газом через редуктор и манометр к подающему устройству, а также отрегулировать подачу 6-10 л в минуту в зависимости от состава газа и условий сварки;
  • установить и закрепить катушку с проводом в узел подачи;
  • с помощью схемы контроля оборотов, выставить необходимую скорость подачи сварочной проволоки и убедиться в её беспрепятственном движении;
  • соединить горелку с еврорукавом, который, в свою очередь, подсоединить к устройству подачи;
  • включить инвертор и оборудование для подачи и убедиться в наличии задержки между приходом газа и движением проволоки в 1-2 секунды.

Правильный подбор толщины проволоки, состава инертного или активного газа, а также корректная работа радиоэлектронных компонентов, обеспечат высокую скорость и качество сварочных работ.

При возникновении затруднений, необходимо обратиться за консультацией к специалистам, чтобы не вызвать выхода из строя дорогого оборудования, а также, избежать риска для жизни.


Подводим итоги

Мы рассмотрели некоторые способы переделки сварочных инверторов в полуавтоматы своими руками. Это довольно сложная задача, при пристальном изучении, не является особенно трудной. Важно лишь обеспечить надёжное функционирование элементов и электробезопасность. Главное, что эти усилия и временные потери, обеспечат весьма существенную экономию денежных средств.

Полуавтомат из «инвертора», своими руками, возможно ли это?

Инвертор MMA

Этой статьей начинается новая рубрика «Инструменты и приспособления», и статья будет несколько необычной, то есть здесь будет не о том, что и как изготовить, а наоборот, чего делать не стоит.

Благодаря потрясающей производительности труда жителей «Поднебесной» и доступной стоимости, сварочные аппараты — «инверторы» прочно обосновались в  гаражах многих автовладельцев. И неспроста: малые размеры, небольшой вес, широкий и плавный диапазон регулировки по току, «мягкая» дуга, малое энергопотребление делают этот сварочный аппарат просто неоценимым помощником во многих случаях, но не всегда, автомобильная «жестянка» зачастую для сварки электродом является слишком нежной. И тут  в пытливых умах автолюбителей начинают рождаться мысли: а что, если добавить горелку, протяжку проволоки и с малыми затратами переделать «инвертор» в «полуавтомат». Сразу скажу, что этот вариант не получится, также не получится такая добавка и к обычному сварочному аппарату на трансформаторе. Почему? Читайте далее.

Горелка полуавтомата и сварочная проволока

Чтобы не быть голословным: у меня есть в гараже сварочный аппарат постоянного тока на трансформаторе, также несколько лет назад я изготовил самостоятельно полуавтомат (тоже трансформаторный, которым успешно пользуюсь), а в этом году я приобрел инверторный сварочный аппарат (трансформатор самому таскать  тяжеловато). Решил проверить эту возможность «эмпирическим» путем, тем более что все необходимое имеется, и никакие затраты не нужны. Отключил в «полуавтомате» трансформатор, подал питание от «инвертора», пробовал… Скажу честно – пробовал на разных режимах, регулировал ток, изменял скорость подачи проволоки, варил с газом и без… нормальный шов так и не вышел, получилось мягко говоря «насрано».

Теперь немного теории. Без этого никак, но постараюсь по возможности просто и кратко.

Виды или типы сварки.

MMA (Manual Metal Arc). Наиболее распространенный тип сварки, это ручная сварка штучными электродами, покрытыми флюсом, кстати, данную технологию разработал наш соотечественник Н.Г. Славянов.

TIG (Tungsten Inert Gas).  Сварка неплавящимся (вольфрамовым или графитовым) электродом в среде защитного инертного газа (аргонно-дуговая сварка). Изобретена Н. Н. Бенардосом.

MIG (Mechanikal Inert Gas). Механизированная подача электродного материала (полуавтоматическая или автоматическая) в среде инертного газа (аргон, гелий).

MAG (Mechanical Aktive Gas). Механизированная подача электродного материала (полуавтоматическая или автоматическая) в среде активного (углекислого) газа. Которая нас больше всего интересует. Кстати, легированную проволоку (мы пользуемся омедненной) тоже изобрели наши соотечественники К.В. Любавский и Н.М. Новожилов.

Теперь разберемся, чем же отличаются источники питания MMA и MAG, и почему их нельзя использовать один вместо другого.

Для начала рассмотрим условия существования электрической дуги, используемой при сварке. На приведенном графике заметно,



что вольтамперная характеристика дуги (ВАХ) имеет три ярко выраженных участка:

  • нисходящий участок – которому соответствует малая плотность тока,
  • горизонтальный участок – со средней плотностью тока
  • восходящий участок – которому соответствует высокая плотность тока.

Так вот, при ручной сварке MMA процесс горения дуги происходит на среднем участке ВАХ, лучше на первой его трети,  при этом дуга зажигается легко, держится стабильно, швы получаются ровными и металл не разбрызгивается (при этом колебания электрода (руки сварщика) и изменения длины дуги практически не вызывают изменение сварочного тока. Если же плотность тока повышается и точка горения дуги смещается к восходящему участку, то дуга становится нестабильной, «жесткой»,  металл разбрызгивается, швы выходят рваные и неровные.

При сварке полуавтоматом MAG точка дуги должна располагаться в начале восходящего участка ВАХ, с высокой плотностью тока, при этом будет происходить саморегулирование сварочного процесса.

Каждому виду сварки должен соответствовать источник питания сварочного аппарата, будь это инвертор или трансформатор. Для наглядности еще один график,



 на котором изображены внешние вольтамперные характеристики источников питания сварочных аппаратов.

Кривая 1 соответствует крутопадающей ВАХ источника питания, которая практически идеально соответствует для ручной сварки на постоянном токе ММА, кривая 2 — пологопадающая вольтамперная характеристика, кривая 3 — жесткая ВАХ, обеспечивающая саморегулирование при сварке тонкой проволокой MAG.

Вывод: источник питания для ручной сварки постоянным током проектируется и изготавливается с крутопадающей ВАХ, которая абсолютно не подходит для проведения сварочных работ проволочным электродом в полуавтоматическом режиме. Применительно к инверторному источнику питания требуется переделка и перенастройка блока управления, но если вы не очень сильны в электронике, то лучше не лезть к хорошо налаженному механизму.

Удачи Вам в жизни и на дороге.

Ещё на эту тему:

схема самодельного аппарата из инвертора или трансформатора – Виды сварочных аппаратов на Svarka.guru

Сварочный автомат – специальный прибор, предназначенный для сварочного соединения металлических изделий. Аппараты изготавливаются с различными параметрами, но независимо от типа, наиболее важный элемент конструкции – инверторный механизм.

Для стабильной работы требуется, чтобы инвертор обладал высоким качеством, требуемой функциональностью, был для пользователя безопасным.

Приборы известных марок отличаются высокой стоимостью, а китайские не вызывают доверия у потребителей. Потому некоторые сварщики предпочитают изготавливать сварочный полуавтомат своими руками по простым схемам и технологии изготовления.

Что потребуется?

В состав аппарата-самоделки включаются:

  • механизм, управляющий характеристиками выходящего тока;
  • блок питания;
  • горелки;
  • зажимные приспособления;
  • резиновые рукава;
  • телега.

Для сборки прибора полуавтоматической сварки своими руками будут нужны:

  • устройство для проволоки-присадки;
  • гибкий шланг для подачи под требуемым давлением порошка либо газа к зоне сварного соединения;
  • катушка;
  • электронный узел для управления прибором.

Принцип работы

Процесс производства сварки полуавтоматом состоит в:

  • передвижение и регулировка работы горелки;
  • контролировании процесса сварки.

Главная функция инверторного полуавтомата – трансформация переменного тока, получаемого от сети, в постоянный. Длина и качество дуги зависит от напряжения, а темп поступления присадки определяется по сварному току.

Принцип действия любого сделанного своими руками полуавтомата такой:

  • продувка для устранения засоров, препятствующих стабильной подаче газа;
  • включение питающего блока;
  • подача присадки;
  • функционирование инвертора в заданном темпе;
  • укрытие шва и заваривание образованного кратера.

На завершающем этапе при необходимости выполняется ручная зачистка места соединения или наплавки, обеспечивается защита шва и заваривание кратера.

Созданный план

Перед производством сварочного полуавтомата своими руками составляется план действий на каждом этапе работы. Это позволит повысить скорость монтажа и определить требуемые приспособления и изделия.

Сначала надо определиться с принципиальной электрической схемой полуавтомата.

Далее нужно задуматься о том, какое устройство или прибор использовать как корпус для компактной установки электронной начинки и механизмов.

Затем нужно проанализировать габариты требуемых для сборки деталей, обдумать их размещение внутри корпуса. Для примера, если есть время, можно изготовить объемные прототипы деталей и расположить их в подходящем по объему пространстве по принятой схеме сварочного полуавтомата.

Подготовка трансформатора

Трансформатор составляет пара катушек с обмоткой из изолированной проволоки, одна обвивка – первичная, иная – вторичная.

Для переделки инверторного прибора изменяется только вторичная катушка. Ее нужно переделать для сокращения вольтажа и повышения силы тока. Для этого снимается имеющаяся обвивка и наматывается новая из покрытого изоляцией кабеля.

[stextbox id=’warning]Демонтаж производится как можно аккуратнее чтобы не повредить нужную обмотку, витки должны ложиться вплотную.[/stextbox]

Число и толщину витков можно определить на специализированных онлайн-сервисов.

По завершении укладки провода обмотки покрываются изолирующим материалом.

Источник питания

В конструкцию полуавтомата обязательно входит питающий блок. Можно поставить выпрямитель, преобразователь либо инвертор.

Так как электрический ток к сварочнику поставляется из сети с тремя фазами, то лучше применить для этого инвертор.

Плата управления

Для корректирования функционирования полуавтомата требуется электронная плата, составленная из таких деталей:

  • генератора с преобразователем;
  • ведущий блок реле;
  • блоки обратной связи, ответственные за приход электротока в самодельный полуавтомат и выходящее напряжение;
  • термозащитный узел;
  • блок антизалипания.

Выбор корпуса

Коробка для полуавтомата-самоделки должен иметь такой объем, чтобы вместить части, но, легким, поддающимся быстрой очистке. Также не должно возникать затруднений при его открывании и закрывании.

Для изготовления корпуса многими сварщиками считается оптимальным вариантом использование системного блока от старого компьютера. Он компактен, обладает эстетичным внешним видом. Так как системник изготовлен из тонкостенного металла или пластика, в нем можно легко устроить требуемые вырезы. К тому же, присутствует установленный питающий блок напряжением 12 В, соответствующий для питания газового клапана при MIG-сварке. По технологии MMA, напряжения хватит для того, чтобы подавать проволоку в область сварки.

[stextbox id=’warning’]Если найти системник не удалось, для монтажа корпуса подбирается любой пластиковый либо металлический короб соответствующих габаритов.[/stextbox]

Совмещение катушек

В корпус сначала укладывается преобразователь, затем совмещаются катушки. Первичная обвивка подключается по параллельной схеме, вторичная –по порядку элементов.

Совмещение по этому принципу позволяет воспринимать ток величиной 60 А с выходным напряжением 40 В.

[stextbox id=’alert’]Важно! Такие параметры трансформаторных катушек подходят для изготовления сваркой в бытовых условиях различных конструкций малого размера.[/stextbox]

Система охлаждения

При продолжительной непрерывной эксплуатации полуавтомат подвержен сильному перегреванию, что ведет к неисправностям и необходимости ремонта аппарата. Потому его нужно оснастить охлаждающей системой, состоящей из термодатчика, определяющего порог допустимой для функционирования температуры, и кулеров.

Для создания системы охлаждения можно приобрести оптронную пару, подключающуюся к блоку управления аппаратом. При превышении установленного предела, от датчика на исполнительное реле поступит сигнал, отключающий подачу электроэнергии до охлаждения сварочника.

Самым простым вариантом является использование вентиляторов, которые следует прикрепить с обеих сторон корпуса перед трансформаторным прибором. Закрепляются вентиляторы так, чтобы они крутились не на приток воздуха, а на вытяжку.

В качестве охладительной системы можно задействовать кулеры, демонтированные из непригодного компьютера или иного устройства. Для обеспечения выведения и подачи внутрь кислорода, по бокам следует просверлить 20-30 отверстий размером от 5 мм.

Ремонт/доработка устройства скорости подачи электродной проволоки

Сделанный из инвертора полуавтомат чаще всего требует поступления проволоки-присадки размером 0,8, 1,0, 1,2 либо 1,6 мм. Для корректирования темпа ее подачи можно купить заводской механизм, продающийся совместно с горелкой. Но при наличии свободного времени и нужных деталей устройство делается самостоятельно согласно такому описанию.

Для сборки потребуется:

  • моторчик от дворников из автомашины;
  • пара подшипников;
  • цилиндр окружностью 25 мм;
  • две текстолитовые пластинки.

Подшипники ставятся на пластины, прислоняются к размещенному на валу моторчика цилиндрическому стержню. Прижатие производится посредством пружинки. Поступление проволоки происходит по расположенным между роликом и подшипниками направляющими.

Весь механизм монтируется на текстолитовой пластинке толщиной 8-10 мм.

[stextbox id=’alert’]Важно! Проволока при этом должна поступать из разъема, скрепляющего устройство и сварной рукав. Там же размещается и катушка с требуемой маркой расходника и подходящим диаметром.[/stextbox]

Для регулировки поступления присадки применяется механизм, смонтированный на базе тиристорной схемы без конденсатора. Диодный мост можно подобрать любой конфигурации, выдающий ток свыше 10 А.

Дроссель

Для самостоятельной намотки дросселя нужно подобрать какой-либо трансформатор с подходящими размерами. Для таких целей можно использовать старый преобразователь от лампового телевизора, мощностью более 250 Вт.

На замкнутом сердечнике овальной формы, состоящем из двух половин, имеется две катушки. Преобразователь следует разобрать, катушки демонтировать и удалить с них имеющийся провод. Для облегчения процесса намотки можно использовать плоскую медную шинку.

[stextbox id=’alert’]Важно! Для каждой из катушек требуется навивка витков в два слоя, всего на одном элементе должно быть 15-20 витков.[/stextbox]

Затем сердечник вновь монтируется, катушки возвращаются на свои точки и соединяются последовательно. Между частями сердечника устанавливается прокладка из текстолита толщиной 1,5 мм.

Горелка

Горелка требуется для подачи дугового напряжения, газа либо присадочной проволоки в область сваривания. Устройство замыкает цепь, управляет подачей проволоки или газа.

[stextbox id=’warning’]Для ускорения процесса сборки рекомендуется приобрести уже готовый пистолет, продающийся совместно с рабочими рукавами.[/stextbox]

Баллон

Для поступления в область сварочной дуги защитной среды газа следует подобрать баллон стандартной конфигурации.

При применении углекислоты подойдет и баллон от огнетушителя, предварительно установленный на подставку. Рупор следует удалить. Для установки редуктора понадобится переходник, потому как резьба горла огнетушителя не совпадает с его резьбой.

Режимы сварки с применением углекислого газа представлены в таблице.

Тележка

Как и сварочный ПА своими руками, так и телегу можно смонтировать из уже готовых частей или с нуля из имеющихся материалов. Можно собрать тележку, состоящую из одного или нескольких уровней по одному из доступных чертежей.

На верхней приставке удобной хранить инструмент и материалы, требующиеся для работы. Колеса тележки во избежание застревания в мягком грунте и облегчения передвижения должны иметь диаметр не менее 50 мм.

Переделка

Перед тем как сделать полуавтомат из инвертора, прибор, например, серии Циклон, нужно подвергнуть переустройству его токовый преобразователь.

На катушки преобразователя накручивается медная полоска, укрытая термобумагой. Простой толстый кабель применять не рекомендуется, потому как под нагрузкой он будет греться. С температурным воздействием охладители могут не совладать, из-за чего перегревается и отключается весь аппарат.

Вторичная обвивка создается из трех слоев, они хорошо изолируется фторопластовой лентой. Окончания одной обвивки спаиваются для улучшения проводимости.

Осциллограммы напряжения, прямого и обратного тока представлены на рисунке.

Любой из аппаратов не серийного изготовления восприимчив к влиянию грязи и пыли. Потому эти приборы необходимо чистить не реже одного раза в квартал. Периодичность чисток принимается в соответствии с интенсивностью работ. В противном случае не избежать частых ремонтов.

Основное преимущество полуавтоматов – компактные размеры и небольшой вес. Не менее важным считается и возможность работы как на постоянном, так и на переменном токе. Аппараты могут применяться для сваривания цветных металлов и чугуна.

К недостаткам приборов можно отнести использование в ограниченном температурном диапазоне – при показаниях термометра выше -15°С. Из-за этого полуавтоматы не годятся для северных районов и не могут полноценно работать в зимний период. Инверторные полуавтоматы применяются преимущественно в теплое время либо в отапливаемых помещениях.

[stextbox id=’info’]Игорь Корнеев, сварщик, стаж работы 20 лет: «Сварочники-самоделки применяются для сооружения малых конструкций для бытовых целей. Для профессионального применения и серийного производства их использование не рационально».[/stextbox]

Переделать сварочный инвертор в полуавтомат своими руками

Инверторы широко применяются домашними и гаражными мастерами. Однако сварка таким аппаратом требует от оператора определенных навыков. Необходимо умение «держать дугу».

К тому же сопротивление дуги — величина непостоянная, поэтому качество шва напрямую зависит от квалификации сварщика.

Все эти проблемы отходят на задний план, если вы работаете полуавтоматическим сварочным аппаратом.

Особенности конструкции и принцип работы полуавтомата

Отличительная черта этого сварочника — вместо сменных электродов применяется непрерывно подаваемая в зону сварки проволока.

Она обеспечивает постоянный контакт и обладает меньшим сопротивлением, в сравнении с дуговой сваркой.

Благодаря этому в точке контакта с заготовкой моментально образуется зона расплавленного металла. Жидкая масса склеивает поверхности, образуя качественный и прочный шов.

С помощью полуавтомата легко варятся любые металлы, включая цветные и нержавейку. Освоить технику сварки можно самостоятельно, нет необходимости записываться на курсы. Аппарат очень прост в эксплуатации, даже для начинающего сварщика.

Помимо электрической части — источника тока большой мощности, полуавтомат имеет в конструкции механизм непрерывной подачи сварочной проволоки и горелку, оборудованную соплом для создания газовой среды.

С обычной омедненной проволокой работают в среде защитного инертного газа (как правило — углекислого). Для этого баллон с редуктором подключают к специальному входному штуцеру на корпусе полуавтомата.

Кроме того, полуавтоматом можно варить в самозащитной среде, которая создается с помощью специального напыления на сварочной проволоке. В этом случае инертный газ не используется.

Именно простота работы и универсальность полуавтомата делает агрегат таким популярным среди сварщиков-любителей.

Во многих комплектах реализована функция два в одном — сварочный инвертор и полуавтомат в общем корпусе. От инвертора сделан дополнительный отвод — клемма подключения держателя сменных электродов.

Единственный серьезный недостаток — качественный полуавтомат стоит существенно дороже простого инвертора. При схожих характеристиках, стоимость отличается в 3-4 раза.

Поэтому домашние мастера стремятся по возможности переделать сварочный инвертор в полуавтомат. Как это сделать — мы расскажем в следующем материале.

Сварочный полуавтомат из инвертора своими руками

Основа будущего агрегата — фабричный сварочный инвертор с выходными параметрами тока не менее 150А. Некоторые «кулибины» рекомендуют внести изменения в модуль управления инвертором, поскольку штатно вольтамперная характеристика падающая, а для полуавтомата необходим иной график ВАХ.

Для этого надо хорошо понимать схему работы устройства. При некорректном вмешательстве инвертор просто перестанет работать. Поэтому вопрос модернизации схемы – это отдельный разговор. Вначале рассмотрим механическую часть.

Для переделки (точнее — доработки) сварочного инвертора в полуавтомат, нам понадобятся следующие элементы:

  • механизм подачи сварочной проволоки
  • основной инструмент — горелка (пистолет)
  • устойчивый к истиранию шланг (внутренний) для подачи сварочной проволоки
  • герметичный шланг для подачи в зону сварки инертного газа
  • бобина (катушка) со сварочной проволокой
  • блок управления вашим полуавтоматом.

Оптимальным решением будет размещение механического блока в отдельном корпусе. Хорошо подойдет полноразмерный короб от системного блока компьютера. Причем блок питания задействуется для механизма подачи проволоки.

Примеряем размер бобины с проволокой. Должно остаться достаточно места для штатного БП и разъема для шланга.

Роликовый механизм подачи разрабатывается исходя из имеющегося двигателя. Неплохим донором является моторчик от стеклоочистителя со штатным редуктором.

Под него и проектируем раму механизма. Макет рисуется на картоне, для примерки в реальном масштабе.

Разъем и шланг с горелкой можно изготовить самому, но для безопасности лучше приобрести готовый комплект. Механизм подачи сварочной проволоки компонуется с предполагаемым размещением разъема.

Все компоненты должны располагаться ровно, напротив друг друга, для равномерной подачи проволоки. Поэтому ролики тщательно центруются относительно входного штуцера разъема. В качестве направляющих механизма подачи используем обычные шариковые подшипники.

Выполняем предварительную сборку механизма подачи в металле. Производим тонкую регулировку и подгонку взаимного расположения.

Важно! При любых перекосах, будет подклинивать проволока. Это сильно отвлекает во время сварки, и можно «запороть» шов.


Поскольку сварочная проволока будет находиться под напряжением, весь модуль вместе с разъемом должен быть изолирован от корпуса.

Можно использовать текстолит, прочную пластмассу или просто лист фанеры толщиной не менее 6 мм. Закрепляем конструкцию на корпусе, проверяем отсутствие взаимного касания металлических частей.

Первичная направляющая изготавливается из обычного болта, в котором сверлится продольное отверстие (обычной электродрелью).

Получается что-то вроде экструдера для проволоки, только со свободным ходом. На входной штуцер надевается фторопластовый кембрик, армированный пружиной.

Штанги прижимных роликов также необходимо подпружинить на растяжение. Сила натяжения регулируется болтом.

Консоль для подвеса бобины с проволокой изготавливаем из пластиковой трубы (система водоотведения) и толстой фанеры.

Обеспечивается достаточная прочность и (что особенно важно!) электрическая изоляция от металлического корпуса.


Примеряем катушку, производим заправку проволоки в механизм подачи. На этом этапе окончательно регулируем зазоры, взаимное расположение элементов, свободный ход проволоки.

После тонкой доводки необходимо обеспечить законтривание гаек. Есть много способов – краска, контргайки, герметик для металла.

Схема управления механикой полуавтомата


Скорость мотора контролируется ШИМ регулятором. При сварочных работах важно точно установить интенсивность подачи проволоки в зону сварки. Иначе вы не сможете обеспечить равномерный расплав металла шва.

Переменный резистор контроллера устанавливается на переднюю панель инвертора. Следующая важная часть схемы – реле управления клапана подачи инертного газа и запуска мотора. Контактные группы должны срабатывать от нажатия кнопки на горелке.

Причем газ должен подаваться на две-три секунды раньше, чем в зону сварки пойдет проволока.

Иначе зажигание дуги будет происходить в атмосферной среде, и проволока просто сгорит, вместо расплава.

Для этого собирается простенькое реле задержки на 815 транзисторе и конденсаторе. Для паузы в пару секунд достаточно 200-250 мкФ.

Реле подойдет обычное автомобильное. Питание у нас 12 вольт (компьютерный БП), поэтому подбирать компоненты удобно.

Собственно клапан устанавливается на свободное место в корпусе. Подойдет любое запорное устройство от автомобиля. В нашем случае – воздушный клапан от ГАЗ 24.

Финальная сборка

Компонуем все органы управления на передней панели, собираем корпус.

ШИМ регулятор скорости подачи можно оснастить цифровым индикатором. Задавая скорость, вы можете откалибровать показания, или просто запомнить цифры для тех или иных условий работы. В любом случае, это добавит комфорта при использовании.

Сварочный инвертор полуавтомат готов. Однако падающая вольтамперная характеристика делает работу неудобной. Нет той хваленой плавности сварки, характерной именно для полуавтомата.

Задача – сделать выходные параметры стабильными по напряжению, а не по току.

Для этого разработано много схем. Посмотрите на структурное решение – подбор элементов происходит для различных схем инверторов индивидуально.

Еще одна проблема – срабатывание на инверторе термодатчика защиты от перегрева. Это решается установкой оптронной пары. Термодатчик теперь используется в качестве контроллера для доработанной схемы.

Итог:
Полуавтоматический сварочный инвертор обойдется вам в сумму, втрое меньшую фабричного экземпляра. Главное – изучить схему вашего штатного сварочника, и не бояться выполнить работу своими руками.

Как переделать сварочный полуавтомат из инвертора своими руками — видео инструкция

About sposport

View all posts by sposport

Полуавтомат сварочный из инвертора своими руками. Как сделать сварочный полуавтомат из инверторной сварки своими руками

ГлавнаяПолПолуавтомат сварочный из инвертора своими руками

Полуавтомат сварочный из инвертора своими руками: как его настроить?

Сварочный полуавтомат можно купить готовым, но всегда находятся люди, которые пытаются сделать его своими руками. Сделать это не просто, но тем, кто действительно хочет собрать полуавтомат своими руками, придется заранее подготовить все необходимые комплектующие.

Устройство полуавтомата для сварки.

Для изготовления сварочного полуавтомата из инвертора потребуются инструменты и материалы:

  • инвертор, который способен давать ток примерно в 150 А;
  • подающий механизм;
  • горелка;
  • гибкий шланг;
  • катушка с проволокой, с некоторыми изменениями в конструкции;
  • сварочный инвертор;
  • блок управления.

Схема питания сварочного полуавтомата.

Подающий механизм в данном случае заслуживает отдельного внимания: с его помощью происходит подача электродной проволоки по гибкому шлангу к точке сварки. В идеале скорость подачи проволоки должна соответствовать скорости расплавления расходного материала. Скорость подачи электродной проволоки очень важна для процесса сварки: от этого зависит качество сварного шва. Необходимо предусмотреть возможность регулирования скоростей для возможности работы с электродной проволокой разного размера из различных материалов. Чаще всего применяется проволока следующих диаметров: 0,8 мм, 1 мм, 1,2 мм, 1,6 мм. Ее наматывают на катушки и заряжают сварочный инвертор. Полностью автоматическая подача проволоки к сварочной горелке значительно сокращает время, затрачиваемое на работы.

Блок управления сварочного полуавтомата имеет канал регулирования, стабилизирующий ток. Действие тока контролирует микроконтроллер в широтно-импульсном режиме. От заполнения широтно-импульсного режима напрямую зависит напряжение на конденсаторе. Именно это напряжение влияет на силу сварочного тока.

Тонкости трансформатора

Схема намотки сварочного трансформатора.

Есть небольшие тонкости при подготовке трансформатора. Трансформатор необходимо обмотать медной полосой (ширина — 40 мм, толщина — 30). Предварительно полосу необходимо обмотать термобумагой (подойдет от кассового аппарата). Намотка простого толстого провода в данном случае исключена, так как он будет греться.

Вторичная обмотка должна состоять из трех слоев жести. Изолировать слои друг от друга нужно фторопластовой лентой. На выходе необходимо спаять контактные концы вторичной обмотки. Делается это для того, чтобы повысить проводимость токов. Обязательно необходимо предусмотреть обдув вентилятором в корпусе инвертора.

Вернуться к оглавлению

Как настроить инвертор?

Если решено сделать полуавтомат своими руками, для начала необходимо обесточить силовую часть. Кстати, для входного и входного выпрямителей, а также для силовых ключей (предварительно припаянных к медным подложкам) силовой части нужно предусмотреть хорошие радиаторы. В корпусе наиболее нагревающегося радиатора необходимо расположить термодатчик. Теперь силовая часть подключается к блоку управления и включается в сеть. Когда засветится индикатор, надо включить в провода осциллограф Out1, Out2. Теперь найдите двухполярные импульсы, частота которых должна составлять 40-50 кГц. Время между ними корректируется путем изменения напряжения на входе. Величина времени должна составлять 1,5 мкс.

Схема устройства сварочного инвертора.

Импульсы на осциллографе должны быть прямоугольными с фронтами не более 500 нс. После проверки инвертора подключите его к сети. Индикатор сварочного полуавтомата должен показать 120 А, если эта надпись на индикаторе не загорелась, значит, необходимо искать и устранять причину низкого напряжения в сварочных проводах. Такая ситуация случается в том случае, если напряжение менее 100 В. После этого требуется протестировать сварочный инвертор посредством изменения тока (при постоянном контроле напряжения на конденсаторе). Затем можно проверить температуру.

После того как сварочный инвертор протестирован, необходимо проконтролировать то, как он поведет себя в нагруженном состоянии. Для этого в сварочные провода включается нагрузочный реостат 0,5 Ом, который должен выдерживать ток более 60 А. В таком состоянии контролируется ток при помощи вольтметра.

В случае если имеются расхождения между заданной величиной тока и его контролируемой величиной, придется подбирать сопротивление до тех пор, пока не будет достигнуто соответствие.

Вернуться к оглавлению

Правила использования сварочного инвертора

Основные режимы сварки полуавтоматом.

По умолчанию, когда вы запустите инвертор, контроллером автоматически будет выставлен размер тока. Если все действия, указанные ранее, выполнены правильно, то величина сварочного тока будет равна 120 А. Если вдруг окажется так, что на индикаторе высветятся восьмерки, это будет свидетельствовать о неисправности. Такие неисправности происходят в том случае, когда в сварочных проводах напряжение не повышается более 100 В. Если это произошло, то придется искать и устранять неисправность.

Когда все выполнено правильно, на месте восьмерок должно отображаться число, обозначающее величину заданного тока. С помощью кнопок данную величину можно изменять, в зависимости от того, какая величина сварочного тока потребуется в каждом конкретном случае. Интервал, в котором возможно изменять величину тока, варьируется от 20 А до 160 А.

Работа сварочного полуавтомата.

Существует возможность контролировать во время всего процесса работы температуру инвертора. Для этого необходимо нажать одновременно обе кнопки. После этого можно будет наблюдать за изменением температуры радиатора, данные которой будут выводиться на индикатор. В норме температура радиатора не должна превышать 75° С. Если температура повысилась более чем на 75° С, она незамедлительно отобразится на индикаторе, и инвертор начнет издавать звуковой сигнал прерывистого типа. Если это случится, то заданный ток автоматически снизится до 20 А. Несмотря на то что величина тока будет резко снижена, инвертор будет продолжать работать. Данный звуковой сигнал будет издаваться до тех пор, пока температура индикации не войдет в норму.

Индикатор может выдавать код ошибки Ert: это произойдет в случае поломки или замыкания термодатчика.

В этом случае точно так же заданный ток будет снижен до 20 А.

Вернуться к оглавлению

Применение сварочного полуавтомата

Полуавтомат сварочный из инвертора используют для точной сварки сталей, а также его применяют для сварки тонкого металла, например, кузова автомобиля.

Сварочный инвертор, конечно, можно приобрести и в магазине, но многие предпочитают собрать полуавтомат своими руками.

moiinstrumenty.ru

как сделать, схема и все подробности

Агрегат, предназначенный для сваривания изделий, принято считать сварочным полуавтоматом. Такие устройства могут быть различных видов и форм. Но самым важным является механизм инвертора. Необходимо, чтобы он был качественным, многофункциональным и безопасным для потребителя. Большинство профессиональных сварщиков не доверяют китайской продукции, изготавливая устройства самостоятельно. Схема изготовления самодельных инверторов достаточно проста. Важно учитывать для каких целей будет изготовлен аппарат.

Существуют инверторы для:

  • Сваривания при помощи порошковой проволоки;
  • Сваривания на различных газах;
  • Сваривания под толстым слоем флюса;

Иногда для качественного результата и получения ровного сварного шва необходимо взаимодействие двух устройств.

Также инверторные устройства делятся на:

  • Однокорпусные;
  • Двухкорпусные;
  • Толкающие;
  • Тянущие;
  • Стационарные;
  • Передвижные, в комплекте которых есть тележка;
  • Переносные;
  • Предназначенные для начинающих сварщиков;
  • Предназначенные для полупрофессиональных сварщиков;
  • Предназначенные для профессиональных мастеров;

Схема инвертора:

Что потребуется?

Самодельный аппарат, схема которого очень проста, включается в себя несколько главных элементов:

  • Механизм с главной функцией, отвечающий за управление сварочным током;
  • Источник сетевого питания;
  • Специальные горелки;
  • Удобные зажимы;
  • Рукава;
  • Тележка;

Схема сварки при помощи полуавтомата в среде защитного газа:

Также мастеру понадобятся:

  • Механизм, который обеспечивает подачу проволоки;
  • Гибкий шланг, при помощи которого проволока или порошок будет поступать к сварному шву под давлением;
  • Бобина с проволокой;
  • Специальное устройство управления;

Принцип работы

Принцип работы инвертора включает в себя:

  • Регулировку и перемещение горелки;
  • Контроль и наблюдение за сварочным процессом;

При подключении агрегата к электрической сети наблюдается преобразование переменного тока в постоянный. Для данной процедуры понадобится электронный модуль, специальные выпрямители и трансформатор с высокой частотой. Для качественного сваривания нужно, чтобы у будущего агрегата такие параметры, как скорость подачи специальной проволоки, сила тока и напряжение были в идентичном равновесии. Для данных характеристик понадобятся источник питания дуги, который имеет вольтамперные показания. Длину дуги должно определить заданным напряжением. Скорость подачи проволоки напрямую зависит от сварочного тока.

Схема самодельного устройства:

Электрическая схема устройства предусматривает факт, что тип сваривания сильно влияет на прогрессивную работоспособность аппаратов в целом. Электрическая схема самодельного устройства:

Полуавтомат своими руками — подробное видео

Созданный план

Любая схема самодельного устройства предусматривает отдельную последовательность работы:

  • На начальном уровне необходимо обеспечить подготовительную продувку системы. Она будет воспринимать последующую подачу газа;
  • Затем необходимо запустить источник питания дуги;
  • Подать проволоку;
  • Только после выполнения всех действий начнется движение инвертора с заданной скоростью.
  • На окончательном этапе следует обеспечить защиту шва и заварку кратера;

Пример реализации самодельного устройства:

Самодельный аппарат должен работать по принципу преобразования токов высокой частоты. В таком случае преобразование ЭДС исключается. Благодаря этому Устройство можно значительно уменьшить в габаритах и в весе. Но чтобы провести качественный ремонт устройства, необходимо разбираться в электротехнике.

Рассказ про самодельный полуавтомат

Подготовка трансформатора

Свое внимание необходимо уделить подающему механизму. При помощи данного устройства должна происходить подача электродной проволоки. Из-за того, что данный механизм ломается чаще всего, следует сделать качественные расчеты. Важно учесть, что увеличение силы тока в большинстве случаев приводит к возгоранию электрода. При этом происходит сильное повреждение изделия. Но если ток очень слабый, то сделать полноценный агрегат не получится. Полученный сварной шов будет ненадежен. Поэтому на данном этапе подготовки необходимо правильно выполнить все расчеты.

Источник питания

Ремонт или изготовление конструкции включает в себя источник питания. Таким устройством может служить выпрямитель, инвертор или трансформатор. Именно данная деталь влияет на объем и стоимость сварочника. Наиболее профессиональными и качественными устройствами принято считать инверторные источники питания.

Схема блока питания:

Плата управления

Для создания инвертора необходима специальная плата управления. На данном устройстве должны быть вмонтированы узлы аппарата:

  • Задающий генератор, включающий в себя трансформатор гальванической развязки;
  • Узел, при помощи которого управляется реле;
  • Блоки обратной связи, отвечающие за сетевое напряжение и подающий ток;
  • Блок термозащиты;
  • Блок «антистик»;

Печатная плата блока управления:

Выбор корпуса

Перед сборкой агрегата нужно подобрать корпус. Можно выбрать короб или ящик с подходящими габаритами. Рекомендовано выбирать пластик или тонкий листовой материал. В корпус всонтируются трансформаторы, которые соединяются с вторичными и первичными бобинами.

Совмещение катушек

Первичные обмотки выполняются по параллельной схеме. Вторичные бобины подключаются по последовательной. По подобной схеме устройство способно принимать ток величиной до 60 А. При этом выходное напряжение будет равно 40 В. Данные характеристики отлично подойдут для сваривания небольших конструкций в домашних условиях.

Система охлаждения

Во время непрерывной работы самодельный инвертор может сильно перегреваться. Поэтому такому устройству необходима специальная система охлаждения. Самым простым методом создания охлаждения является установка вентиляторов. Данные устройства необходимо прикрепить по бокам корпуса. Вентиляторы должны быть установлены напротив трансформаторного устройства. Прикрепляются механизмы таким образом, чтобы они могли работать на вытяжку.

Охлаждение, которое будет использоваться в самодельном устройстве, можно вынуть из устаревшей компьютерной техники. Для того, чтобы сделать не только удаление теплого воздуха, но и подачу свежего кислорода – в корпусе механизма высверливают 20-50 отверстий. Диаметр таких отверстий должен соответствовать диаметру сверла и быть не менее 5 мм.

Ремонт/доработка устройства скорости подачи электродной проволоки

Инверторы считаются надежными устройствами. Но при небрежном уходе устройства могут выйти из строя. Аппаратам может потребоваться ремонт. В большинстве случаев главной причиной является поломка регулятора. При возникновении первых проблем, поломка сказывается на дальнейшей работе устройства. Поэтому чтобы избежать будущий ремонт, следует как можно больше уделить времени на качественную сборку устройства.

Схема агрегата включает в себя прижимной ролик. Он оснащен специальным регулятором уровня прижима проволоки. Также в агрегате присутствует ролик подачи проволоки, в котором есть два небольших углубления. Из них должна выходить сварочная проволока. Разрешено использование проволоки диаметром до 1 мм. Сразу после регулятора находится соленоид, который контролирует подачу газа.

Регулятор считается крупным элементом. Он фиксируется при помощи небольших болтов. Поэтому крепление является крайне ненадежным. Агрегат может перекашиваться, что может привести к сбою в работе. Именно из-за этой причины устройство часто ломается и требует дополнительный ремонт.

Дроссель своими руками

Для того, чтобы сделать дроссель, понадобится трансформатор, эмальпровод с диаметром более 1,5 мм. Между слоями наматывается изоляция. При помощи алюминиевой шины с габаритами не менее 2,5х4,5 мм, наматываются 24 витка. Оставшиеся концы шины остаются по 30 см. Сердечник прокладывается при помощи кусочков текстолита с зазором минимум 1 мм. Также разрешено наматывать дроссель на железе от старого лампового цветного телевизора. Но на такое устройство можно поставить только одну катушку. Такое устройство может стабилизировать сварочный ток. Готовое изделие должно выдавать минимум 24 В при токе 6 А.

Сварочная горелка

Данное устройство предназначено для подачи электродной проволоки, углекислого газа и дугового напряжения к необходимому участку сварки. Назначением устройства является замыкание цепи, которое обеспечивает подачу сварочной проволоки к защитному газу.

Сварочная горелка:

Для наибольшего качественного эффекта рекомендуется приобретать готовый пистолет. В комплекте вместе с устройством должны быть рукава для подачи сварочной проволоки и защитного газа.

Баллон

Баллон рекомендовано покупать стандартного типа. Если применять углекислоту, то разрешено использование баллона огнетушителя. Предварительно с устройства снимают рупор. Для установки редуктора необходим специальный переходник, так как резьба баллона не соответствует горловине огнетушителя. Для перемещения баллонов понадобится тележка.

Тележка

Тележка может быть выполнена самостоятельно. Также разрешено использование готовых конструкций. Можно изготовить одноуровневые, двухуровневые и трехуровневые изделия. Для удобства на верхнем уровне хранят инструменты и материалы, которые будут нужны для работы. Для удобного перемещения тележка включается в себя колесики диаметром не менее 5 см.

Самодельная тележка с нескольких вариациях:

Режимы сваривания в углекислом газе:

От обычного устройства полуавтомат отличается механизмом подачи проволоки. Поэтому такой агрегат считается наиболее сложным устройством. Ремонт будет необходим в случае поломки подающего механизма.

Еще один полезный вариант изготовления

Переделка сварочного инвертора в полуавтомат

Чтобы сделать полуавтомат из сварочного инвертора – необходимо подвергнуть устройство некоторым манипуляциям. Аппарат обматывают медной полосой с обмоткой из термической бумаги. Важно заметить, что обыкновенный толстый провод не подойдет. Он будет очень сильно нагреваться. Система охлаждения может не справиться с поставленной нагрузкой, что приведет к сильному перегреву устройства.

Вторичная обмотка должна состоять из стрех слоев жести. Каждый слой следует тщательно изолировать. Для этого используют фторопластовую ленту. Концы обмотки необходимо сделать спаянными между собой. Такая процедура позволяет повысить проводимость токов.

Осциллограмма сварочного напряжения и тока на обратной и прямой полярности:

Любой самодельный аппарат плохо воспринимает наличие грязи и пыли. Поэтому такие устройства следует чистить минимум раз в 4-6 месяцев. Интенсивность чистки должна зависеть от количества применений. В ином случае ежегодно придется проводить ремонт устройства.

Ориентировочные режимы сварки стыковых швов при помощи полуавтомата:

Главным преимущество таких аппаратов считается маленький вес. Также есть возможность использования как переменного, так и постоянного тока. Агрегаты могут сваривать цветные металлы, а также чугун. В недостаткам относится низкий температурный интервал. Сварочный полуавтомат своими руками нельзя использовать при температуре ниже 15°С. Поэтому для холодных регионов и для зимнего периода времени такие устройства не подойдут. В основном такие инверторы используют на улице в летний период или в помещениях. Самодельные конструкции отлично подойдут для сваривания небольших конструкций в домашних условиях. Для профессионального сваривания и для широкого производства рекомендовано покупать готовые инверторы.

generatorexperts.ru

Самодельный сварочный полуавтомат – схема сборки своими руками

Март 22, 2017

Сварочный полуавтомат своими руками собрать из инвертора не слишком просто, так как данная задача потребует определенных знаний в области электроники, умения спаивать между собой различные элементы. Нужно обязательно быть хорошо осведомленным в плане ключевых принципов работы оборудования, позволяющего проводить сварочные работы в полуавтоматическом режиме.

Какие нужны комплектующие?

Чтобы переделать инверторный аппарат из ручного режима потребуется воспользоваться определенным оборудованием. Также надо иметь под руками ряд комплектующих, без которых полноценное выполнение работ не представляется возможным:

  • Так как полуавтоматическая сварка будет работать от инвертора, потребуется взять инвертор, способный сформировать сварочный ток, сила которого будет достигать хотя бы 150 А;
  • Специальный механизм, обеспечивающий равномерную и постоянную подачу проволоки;
  • Горелка, которая представляет собой ключевой рабочий элемент;
  • Шланг требуемого диаметра, через который будет происходить подача проволоки;
  • Еще один шланг, по которому в зону сваривания металла будет подаваться специальный защитный газ;
  • Катушка с намотанной на нее сварочной проволокой, однако, эту деталь придется определенным образом переделать;
  • Специальный блок электронного типа, через который и будет осуществляться управление работой самодельного сварочного полуавтомата.

Наибольшее внимание необходимо уделить подающему устройству, которое отвечает за подачу проволоки в зону сварки. Для получения максимально аккуратного шва без различных дефектов с внешней стороны, скорость подачи проволоки в самодельном сварочном полуавтомате подбирается такая, чтобы проволока успевала полностью расплавляться и формировать качественный шов.

Стоит отметить, что в процессе полуавтоматической сварки может использоваться проволока различного диаметра и изготовленная из разных материалов, соответственно показатель расплавления будет различным. Чтобы работать со сварочными полуавтоматами было как можно удобнее, в самодельной конструкции должен быть предусмотрен механизм регулировки скорости устройства, которое будет подавать проволоку.

Как правильно переделать трансформатор от инвертора?

Чтобы получить в конечном счете качественный полуавтоматический сварочный аппарат, необходимо подвергнуть определенным переделкам трансформатор инвертора. Сделать это самостоятельно не слишком трудно, однако, для этого придется следовать ряду определенных правил.

Прежде всего, нужно сделать обмотку трансформатора. Для этого понадобится медная полоска и обмотка из термобумаги. Нужно найти именно полосу, проволока для этих целей не подойдет, так как собранный по такому методу своими руками сварочный полуавтомат станет очень сильно нагреваться.

Вторичная обмотка также нуждается в определенной переделке. В схему сварочного полуавтомата нужно внести еще одну обмотку трансформатора, включающую в себя три слоя жести.

Каждый из них потребуется дополнительно изолировать за счет ленты из фторопластовых материалов. Концы родной обмотки и изготовленной самостоятельно нужно будет спаять между собой, заведя их в печатную плату.

Данное технологическое решение способствует значительному увеличению проводимости токов. Чтобы знать, как сделать сварочный полуавтомат своими руками, нужно помнить о необходимости внесения в схемы сварочных полуавтоматов вентилятора, который будет использоваться для того, чтобы качественно охлаждать всю конструкцию, не допуская ее перегрева.

Как правильно произвести настройку инверторного аппарата для проведения полуавтоматических сварных работ?

Чтобы внести определенные изменения в схемы самодельных сварочных аппаратов-полуавтоматов, нужно сначала полностью обесточить данную конструкцию. Для дополнительной защиты от перегрева на радиаторах нужно установить входной и выходной выпрямитель, а также силовые ключи.

Когда все эти действия будут произведены, силовую часть сварочного аппарата соединяют с блоком управления и пробуют подключить его к электросети. Сначала должен загореться индикатор, говорящий о том, что изделие подключено. Перед тем как опробовать изделие в сварке, к выходам нужно подключить осциллограф и с его помощью постараться отыскать электрические импульсы, частота которых должна находиться в пределах от 40 до 50 кГц. Между ними должен сохраняться промежуток 1,5 мкс – этого эффекта можно добиться благодаря изменению входного напряжения. Как только оптимальное напряжение будет найдено, можно попробовать подключить сварочную проволоку и сварить две заготовки.

Как наладить механизм подачи?

Схемы самодельных сварочных аппаратов-полуавтоматов подразумевают наличие специального механизма подачи сварочной проволоки. Если нет заготовки данного элемента, можно собрать его самостоятельно по чертежам.

Для этого потребуется взять два подшипника, величина которых должна соответствовать типоразмеру 6202, также понадобится электродвигатель от автомобильных дворников, причем чем меньше будет его размер, тем лучше.

Когда будет производиться выбор сварочного аппарата и его соответствие схеме сварочного полуавтомата, необходимо тщательно проверить, чтобы он вращался строго в одном направлении. Помимо этого, нужно будет взять ролик с диаметром ровно 25 мм. Его насаживают поверх резьбы на вал электромотора. Все нестандартные элементы конструкции производятся самостоятельно – так в последующем будет гораздо легче производить ремонт сварочных полуавтоматов своими руками.

Механизм подачи включает в себя две пластины, на которых установлены подшипники. Между ними находится ролик с подключенным к нему электродвигателем. Пластины сжимаются за счет пружины, этот же элемент схемы самодельного механизма подачи позволяет прижимать подшипники к ролику. Сборка механизма производится на специальной текстолитовой пластине, ее толщина составляет порядка 5 мм. Делают это таким образом, чтобы сварочная проволока выходила из механизма в районе разъема.

Этот разъем, в свою очередь, будет подключаться к сварочному рукаву, установленному на передней части корпуса. К этой же пластине подключается катушка с намотанной проволокой. Чтобы катушка хорошо держалась на механизме подачи, под нее делают специальный вал, который крепится перпендикулярно к текстолитовой пластине. С краю у вала должна быть нарезана резьба, чтобы катушка как можно плотнее садилась на него.

Принципиальная схема сварочного полуавтомата, изготовленного самостоятельно, отличается практичностью, надежностью и экономичностью. Стоит отметить, что наверняка конструкция будет выглядеть не слишком привлекательно, однако по своим эксплуатационным характеристикам она практически ничем не будет отличаться от профессионального промышленного оборудования.

Все элементы, расположенные в механизме подачи, рассчитаны под стандартную катушку. Однако у данной конструкции имеется один серьезный недостаток – сварочные работы будут производиться без газа.

Как осуществляется обмотка дросселя?

Чтобы дроссель работал надежно и при этом не перегревался при прохождении через него электрического тока, нужно воспользоваться трансформатором ОСМ-0,4, мощность которого составляет 400 Вт. Кроме того, при изготовлении качественной конструкции придется воспользоваться эмальпроводом, диаметр которого минимум должен составлять 1,5 мм, однако, лучше брать с небольшим запасом, например, 1,8 мм.

Следует намотать на дроссель два слоя провода, причем они должны быть качественно изолированы друг от друга. Провода в каждом из них укладывают как можно более плотно – это нужно для получения качественной индукционной катушки. На следующем этапе следует воспользоваться алюминиевой шиной размерами 2,8х4,65 мм.

Ее наматывают в один слой, изготавливая 24 витка, а оставшиеся концы делают длиной приблизительно по 30 см. В дальнейшем нужно будет собрать сердечник, между ним и катушкой должен быть зазор размером приблизительно 1 мм. Чтобы соединение получилось как можно более жестким, между сердечником и обмотками нужно будет проложить небольшие кусочки текстолита.

Подобный дроссель можно изготовить на базе железа из цветного или черно-белого лампового телевизора наподобие ТС-270, причем это будет значительно проще, так как установить придется только лишь одну катушку, которую делают из алюминиевой шины.

Для питания схемы управления также необходимо воспользоваться трансформатором, причем данную конструкцию собирать самостоятельно совершенно необязательно, так как можно по небольшой цене приобрести готовое изделие. Главным критерием является то, что конструкция должна выдавать 24 В при силе тока около 6 А.

Подведём итог

Если вся конструкция будет правильно собрана, то ею будет очень удобно пользоваться, а срок ее службы будет превышать даже профессиональные аппараты. Однако при неправильной сборке наиболее уязвимым элементом конструкции будет регулятор подачи проволоки, поэтому временами данные элементы будут нуждаться в проведении ремонтных или профилактических работ.

В остальном, сваривать металлические детали с помощью полуавтоматического аппарата, собранного своими руками, довольно-таки удобно и просто, так как эта технология значительно проще по сравнению с традиционной ручной электродуговой сваркой.

electrod.biz

схемы и чертежи самодельного устройства из трансформатора и инвертора, инструкция и видео

Полуавтоматом называется сварочное оборудование, предназначенное для сварки металлических изделий. Стоимость таких приборов довольно высокая, поэтому у многих потребителей возникает необходимость соорудить сварочный полуавтомат своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы сварочного полуавтомата

Принцип действия инверторного устройства состоит из:

  • процедуры перемещения и регулирования горелки;
  • контроля и мониторинга за проведением сварочного процесса.

Когда оборудование подключается к сети, переменный ток преобразуется в постоянный.

Чтобы это происходило правильно, агрегат должен быть оборудован:

  • электронный блоком;
  • выпрямительными устройствами;
  • высокочастотным трансформатором.

Процедура качественной сварки металлических изделий возможна при наличии основных параметров.

В идентичном равновесии должны находиться:

  • величина напряжения;
  • параметр силы тока;
  • величина скорости подачи проволоки.

Чтобы обеспечить работу этих характеристик, потребуется источник питания с вольтмерными параметрами, а сама длина дуги определяется величиной напряжения. Что касается скорости подачи проволоки, то она зависит от величины сварочного тока.

Общая схема подключения сварочного полуавтомата

Что понадобится для переделки инвертора?

Чтобы переделать инвертор и получить самодельный сварочный полуавтоматический аппарат в домашних условиях, надо использовать следующие устройства:

  1. Агрегат с основной опцией, которая отвечает за процедуру управления сварочным током. Устройство должно формировать не менее 150 ампер тока.
  2. Устройство сетевого питания.
  3. Агрегат, предназначенный для подачи сварочной проволоки.
  4. Основной компонент оборудования — горелка.
  5. Патрубок, по которому поступает сварочная проволока.
  6. Специальный патрубок для поступления защитного газа в зону, где проводится сварка.
  7. Механизм с катушкой с проволокой. При изготовлении конструкции катушку придется немного переделать.
  8. Управляющий модуль, который мониторит и следит за функционированием самоделки.

Подготовка трансформатора

Чтобы самостоятельно собрать ручной полуавтомат, надо правильно подготовить трансформаторное устройство. Посредством этого агрегата выполняется подача проволоки. В результате того, что трансформаторный узел выходит из строя чаще других устройств, при подготовке плана правильно делаются расчеты. Если сила тока превышена, это может привести к воспламенению электродов, в итоге изделие будет повреждено. Но если величина тока слишком слабая, то готовый аппарат будет неполноценным, поскольку шов получится ненадежным.

Василий Макунин подробно рассказал о подготовке трансформаторного узла и других этапах сборки сварочного полуавтомата.

Механизм подачи проволоки

Чтобы сделать полуавтоматический аппарат, надо продумать модернизацию механизма подачи проволоки. Сам по себе инвертор является надежным агрегатом, но при некорректной эксплуатации он может сломаться. Причина неисправности обычно заключается в выходе из строя регуляторного механизма. Сама схема функционального девайса включает прижимной ролик, который оборудован регуляторным устройством прижима проволоки. В аппарате имеется ролик подачи проводника, в нем расположены два технологических углубления, из них выходит проволока.

При эксплуатации оборудования допускается применение проводника, диаметр которого составляет не более 1 мм.

После регуляторного механизма располагается соленоид, он предназначен для контроля процедура подачи газа. Сам по себе регулятор имеет большие размеры, он крепится на агрегате посредством небольших винтов. Поэтому место фиксации нельзя назвать надежным. В ходе эксплуатации оборудование может подкашиваться, что станет причиной неисправности.

Можно приобрести подающий узел с горелкой в магазине или соорудить самостоятельно.

Если собирать устройство своими руками, понадобится:

  • электрический мотор от стеклоочистителей авто;
  • два подшипниковых элемента;
  • две пластины;
  • ролик с диаметром не более 2,5 см.

Принцип сборки механизма:

  1. Монтаж ролика выполняется на вал электрического мотора от дворников.
  2. На пластинах выполняется фиксация подшипниковых устройств, эти элементы надо прижать к ролику. Процедура сжатия выполняется посредством пружины.
  3. Проводник, который проходит по направляющим между подшипниковыми элементами, протягивается.
  4. Составляющие компоненты устройства регулировки монтируются на пластине, ее толщина — не меньше 0,8-1 см. Для сборки потребуется текстолитовая пластина. Подача проволки должна выполняться в месте установки разъема, соединяющегося с рукавом. Здесь производится монтаж катушки соответствующего диаметра, а также маркой проволоки.
  5. Сам разъем подсоединяется к рукаву, который монтируется на лицевой части корпуса устройства. К пластине выполняется подключение катушки с намотанным проводником. Для качественной фиксации катушки на подающем механизме под нее надо изготовить вал. Его фиксация выполняется перпендикулярно с текстолитовой пластиной. На краю вала делается резьба, это позволит обеспечить качественную фиксацию катушки.
Схема механизма подачи для полуавтомата

Пример чертежа протяжки представлен ниже.

Схема механизма подачи для полуавтомата

Источник питания

При изготовлении полуавтомата надо продумать схему подачи питания.

В качестве основного устройства может использоваться:

  • выпрямительный узел;
  • инвертор;
  • трансформаторный агрегат.

Этот узел влияет на объем, а также стоимость изготовляемого оборудования. Рекомендуется использовать инверторные механизмы, этот вариант является профессиональным и наиболее качественным.

Схема источника питания

Горелка

Горелка применяется для поступления к определенному участку сваривания:

  • проволоки;
  • напряжения;
  • газа.

Предназначение узла заключается в замыкании электроцепи, благодаря этому выполняется подача проводника к защитному газу. Комплектация устройства должна включать в себя рукава, которые будут применяться для подачи проводника и газа.

Для удобства и лучшего эффекта специалисты рекомендуют использовать уже готовый пистолет.

Баллон

При самостоятельной сборке оборудования рекомендуется использоваться стандартные баллоны. Если применяется углекислота, то возможна эксплуатация баллона от огнетушителя. Но перед установкой с узла необходимо демонтировать рупор. Чтобы произвести монтаж редуктора, потребуется переходник, поскольку фактическая резьба баллона не соответствует горлу огнетушителя. Чтобы баллон можно было перемещать во время эксплуатации агрегата, применяется тележка.

Плата управления полуатоматическим сварочным аппаратом

Чтобы сделать сварочный полуавтомат своими руками, потребуется плата управления.

Для изготовления платы потребуются:

  1. Задающее генераторное устройство, которое включает в себя трансформаторный узел гальванической развязки.
  2. Механизм, который управляет реле.
  3. Модуль двусторонней связи, потребуется несколько устройств, они предназначены для подачи напряжения и тока.
  4. Термозащитный модуль.
  5. Блок Антистик.

Схема платы управления

Как подобрать корпус для полуавтомата?

Сборка преобразователя включает в себя выбор корпуса для агрегата. В качестве этого компонента можно использовать короб либо ящик, обладающий соответствующими размерами. При сборке специалисты рекомендуют отдать предпочтение пластмассовым либо корпусам, выполненным из тонкого листового материала. Внутрь устройства выполняется установка трансформаторов, подключающихся к первичным и вторичным обмоткам.

Система охлаждения полуавтомата

Чтобы не пришлось менять элементы сварочного оборудования в ходе эксплуатации, необходимо заранее продумать систему охлаждения. При интенсивной работе компоненты агрегата будут перегреваться.

Простейший вариант реализации охладительной системы — монтаж вентиляторов. Эти компоненты фиксируются по бокам корпуса оборудования. Для эффективной работы монтаж вентиляторов производится напротив трансформатора, а фиксация устройств выполняется так, чтобы они работали на вытяжку.

В качестве охлаждения допускается применение вентиляторов из блока домашнего компьютера.

Качественное охлаждение включает в себя удаление теплого воздушного потока и поступление свежего воздуха извне. В корпусе оборудования с помощью дрели выполняется сверление отверстий, их количество может варьироваться от 20 до 50. Что касается диаметра отверстий, то он должен составить не меньше 0,5 см. Слишком большие отверстия тоже делать не рекомендуется, чтобы не допустить попадания грязи внутрь агрегата.

Петр Саюк показал работу самодельного сварочного полуавтомата.

Изготовление дросселя своими руками

Для изготовления дроссельного узла потребуется трансформаторное устройство и эмалированный кабель. Диаметр последнего должен составить больше 1,5 мм. Между слоями проводника выполняется намотка изоляционного слоя. Надо сделать 24 витка провода, потребуется алюминиевая шина, ее размеры должны составить не меньше 2,5*4,5 мм. Оставшиеся концы шины надо оставить по 30 см.

Производится укладка сердечника, потребуются куски текстолита, они должны иметь зазор не менее 1 мм. Допускается намотка дросселя на металле от лампового телевизора. Но на подобный агрегат можно установить не более одной катушки. Узел позволит выполнить стабилизацию сварочного тока. В конечном счете агрегат должен выдавать не менее 24 вольт при токе 6 ампер.

Тележка для сварочного полуавтомата

В качестве тележки можно использовать готовую конструкцию или собрать изделие самостоятельно. Если собирать своими руками, то тележку можно сделать одно-, двух- или трехуровневой. Для выполнения работ по сварке потребуются инструменты, их можно хранить на верхнем «этаже» изделия.

Чтобы перемещение оборудования было удобным, на тележку устанавливаются колеса, их диаметр должен составить не меньше 0,5 см.

Как контролировать работу сварочного полуавтомата?

При функционировании оборудования потребителю надо регулярно контролировать уровень температуры, при которой функционирует инверторное устройство. Процедура мониторинга выполняется посредством одновременного клика по двум клавишам. В результате нажатия уровень температуры наиболее горячего радиаторного устройства будет отображаться на индикаторе. Если температура составит не более 75 градусов, за сварочный аппарат можно не переживать.

При увеличении температуры индикатор воспроизводит звуковые импульсы. Это приведет к автоматическому снижению величины рабочего тока до 20 ампер, также ток снижается при выходе из строя или замыкании контроллера. Индикатор издает сигналы до момента, пока температура не будет стабилизирована. О некорректной работе агрегата могут сообщить ошибки на дисплее.

Фотогалерея

Фото самодельного оборудования представлены в этом разделе.

Видео

Valeriy Doniy наглядно продемонстрировал процедуру сборки полуавтоматического сварочного оборудования из инверторного устройства.

razvodka.com

Самодельный полуавтомат из инвертора сварочный своими руками

Инструмент, который нужен для сваривания изделий, обычно считают сварочным полуавтоматом. Эти агрегаты могут быть разных типов и форм. Но самым главным считается механизм инвертора. Нужно, чтобы он был качественным, функциональным и эффективным для потребителя. Большинство профи специалистов не доверяют китайским изделиям, создавая приборы самостоятельно. Схема сварочного полуавтомата довольна легкая. Главное, учесть для каких задач будет сделано приспособление. Создать такую переделку своими руками несложно, нужно лишь придерживаться некоторых правил. Главное, это разобраться с приставкой и протяжкой.

Есть инверторы для:

  • Сварки с помощью порошковой проволоки.
  • Сварки на разных газах.
  • Сварки под большим слоем флюса.

Иногда для хорошего результата и получения полноценного сварного шва нужно взаимодействие двух приборов.

Также рекомендуем прочитать:

Еще такие устройства подразделяются на:

  • С одним корпусом.
  • С двумя корпусами.
  • Толкающие.
  • Тянущие.
  • Домашние.
  • Передвижные, в комплекте с тележкой.
  • Переносные.
  • Для начинающих специалистов.
  • Для полупрофессиональных сварщиков.
  • Для профессионалов своего дела.

Содержание материала

Что понадобится для изготовления

Самодельный агрегат, схема которого несложная, включает в себя пару основных элементов:

  • Механизм с важной функцией, которая отвечает за управление сварочным током.
  • Источник специального питания.
  • Различные горелки.
  • Качественные зажимы.
  • Рукава.
  • Тележка.
  • Схема сварки с помощью полуавтомата в местах защитного газа.

Также специалисту понадобится:

  • Элемент, который производит подачу проволоки.
  • Качественный шланг, при помощи которого проволока или порошок будет поступать к специальному шву с давлением.
  • Бобина с проволокой.
  • Специальный прибор для управления.

Принцип работы

Принцип работы инвертора заключается в следующем:

  • Регулирование и передвижение горелки.
  • Контроль и наблюдение за сварочной работой.

При подключении полуавтоматического аппарата к электрической сети можно заметить изменение переменного тока в постоянный ток. Для такой манипуляции потребуется электронный модуль, различные выпрямители и трансформатор с огромной частотой. Для правильной сварки нужно, чтобы у будущего прибора такие характеристики, как скорость подачи какой-либо проволоки, сила тока и напряжение были в одном ровном положении.

Для данных характеристик потребуется источник питания дуги, у которого есть вольтамперные показания. Длину дуги определяют заданным напряжением. Скорость подачи проволоки зависит от сварочного тока.

Электрическая схема прибора — чертеж — предусматривает факт, что вид сварки серьезно влияет на прогрессивную эффективность агрегатов в целом. Еще существуют устройство сварочный инвертор и полуавтомат два в одном, но его тяжелее сделать.

Созданный план

Любая схема самодельного протяжного приспособления предусматривает определенную последовательность работы:

  • Сначала необходимо обеспечить подготовительную работу и продувку системы. Она будет проводить последующую подачу газа.
  • Потом нужно включить источник питания дуги.
  • Выложить проволоку.
  • Лишь после выполнения всех манипуляций начнется движение инвертора с выбранной скоростью.
  • На последнем этапе стоит создать защиту шва и заварку кратера. Самодельный агрегат должен функционировать по принципу изменения токов большой частоты. В этом варианте преобразование ЭДС исключается. Благодаря такому устройству можно в разы уменьшить прибор в размерах и в весе. Но чтобы переделать и выполнить качественный ремонт агрегата, нужно разбираться в электротехнике. Ну и помните, если вы хотите заняться модернизацией или модернизировать слабый гаражный полуавтомат, меняя и добавляя все силовые токовые узлы, посоветуйтесь перед работой с мастером.

Подготовка трансформатора

Свое внимание нужно уделять подающему механизму. С помощью такого аппарата должна выполняться подача электродной проволоки. Из-за того, что такой механизм очень часто выходит из строя, стоит выполнить правильные расчеты. Важно помнить, что увеличение силы тока чаще всего приводит к возгоранию электрода. Из-за этого происходит серьезное повреждение элемента. Но если ток довольно слабый, то создать полноценный аппарат не выйдет. Выполненный сварной шов будет ненадежным. Поэтому на этом этапе подготовки нужно верно произвести все расчеты.

Источник питания

Ремонт или создание конструкции может включать в себя и источник питания. Таким прибором может послужить выпрямитель, инвертор или трансформатор. Именно эта деталь может повлиять на объем и цену инструмента. Самыми профессиональными и лучшими приборами считают инверторные источники питания.

Плата для управления

Для изготовления инвертора нужна качественная плата управления. На таком приборе должны быть вставлены узлы агрегата:

  • Задающий генератор, который включает в себя трансформатор специальной развязки.
  • Узел, с помощью которого можно управлять реле.
  • Блок обратной связи, может отвечать за сетевое напряжение и весь ток.
  • Блок термозащиты.
  • Блок «антистик».

101sovet.guru

Инверторный сварочный полуавтомат своими руками: составные элементы

Сварочный инвертор был изобретен ученым и конструктором Юрием Негуляевым. Выполнять качественную сварку без дополнительных финансовых затрат на оборудование можно, если сделать сварочный полуавтомат своими руками.

Схема устройства сварочного инвертора.

Составные элементы

Конструировать оборудование необходимо по схеме. Рекомендуется изготавливать инверторный полуавтомат своими руками по проекту Негуляева. Провод будущего агрегата не требует обмотки термоизолирующим материалом. Все проводники и провода, отдающие тепло, необходимо присоединить к дюралюминиевой плите 6 мм. Радиаторы и резонансный дроссель будут обдуваться вентилятором высокой мощности.

Функциональная схема источника питания инверторного сварочного аппарата.

Дроссель необходимо прижать к основанию с помощью прокладочного уплотнителя «NOMOCOM». Самодельное оборудование не будет функционировать без дроссельного аппарата. Его изготавливают из сердечников от трансформаторов, работающих по строчному типу. Потребуется 6 сердечников.

К основанию инверторной схемы прижимаются диоды, а к ним присоединяются стабилизаторы напряжения и уплотнители, которые обеспечивают изоляцию. Для изготовления устройства применяют нестандартный трансформатор с сечением медного провода 2 мм без изоляции.

В противном случае между изоляциями должен оставаться зазор, способствующий охлаждению трансформатора тока. Чтобы предотвратить сбои в работе самодельного сварочного полуавтомата, проводники разводят в стороны. Провод необходимо обмотать 2-3-мя слоями обычных ниток, чтобы защитить проводник от повреждений в процессе пайки или сваривания деталей.

Крепление выполняется с помощью пяточек.

Для повышения работоспособности сварочного полуавтомата рекомендуется перенести нагрузку с транзисторов на пяточки.

Инструменты для изготовления сварочного инвентора.

Импульсный инвертор высокой мощности можно изготовить самостоятельно. Обмотка наматывается на всю ширину каркаса (для повышения устойчивости трансформатора к внешним влияниям). Для самостоятельного изготовления рассматриваемого агрегата потребуется изолента, трансформаторный преобразователь и уплотнитель.

С помощью инструкции можно изготовить аналог «бармалея» и «topy». Вторичная обмотка в подобных устройствах наматывается в несколько слоев. Кольца крепятся к обмоткам через трансформатор.

Сварочный полуавтомат будет охлаждать компьютерный радиатор, который подходит по уровню потребления энергии и мощности. Импульсный трансформатор высокого качества необходимо обмотать медной лентой для защиты алюминиевых проводов от перепадов переменного тока.

Настройка устройства

Схема дросселя сварочного инвертора.

Стоимость изготовления самодельного инвертора для сварки ниже стоимости готового агрегата на рынке. При самостоятельной настройке аппарата потребуется выполнить следующие шаги:

  1. Подключить устройство к сети. Блок будет издавать громкие звуки, передавая ток. На емкостный вентилятор будет передаваться электричество, нагрев прибора уменьшится, он начнет работать тише.
  2. Подключить после зарядки конденсаторов реле, чтобы резистор замкнулся. Скачки напряжения при включении агрегата в сеть 220 В снизятся.
  3. Отсутствие резисторной детали при подсоединении трансформатора может спровоцировать взрыв. Пропускная способность обоих инверторов от 100 А. Чтобы определить этот показатель, понадобится мультиметр.
  4. Сварку требуется проверить на оптроне и усилителе. Они проводят сигнал к блоку. Среднее значение амплитуды для маломощного оборудования — 15 В. Правильность сборки моста проверяется подачей на простой сварочный аппарат напряжения 16 В.

На холостом ходу преобразуется не более 100 мА. Этот показатель необходимо учитывать, чтобы замеры были правильными. Исходящие от обмоток импульсы должны быть одинаковыми. Контроль сварочного трансформатора под управлением силовых конденсаторов выполняется с помощью увеличения пропускного уровня до 200 Вт. Необходимо подключить осциллограф и следить за формой исходящего от коллектора эмиттера сигнала.

moyasvarka.ru

преимущества техники, схема изготовления полуавтоматического инвертора

Использование полуавтоматического сварочного аппарата позволяет упростить работу с металлами. Такая техника может с легкостью соединять различные сплавы. Изготовить сварочный полуавтомат своими руками можно из имеющегося инвертора, а самодельный агрегат будет отличаться универсальностью и функциональностью в использовании, позволив сэкономить на покупке промышленного оборудования.

Содержание материала

Особенности конструкции

Особенностью конструкции полуавтоматического сварочного аппарата является постоянная подача в зону сварки расплавляемой проволоки, которая используется вместо металлических электродов. Подача проволоки осуществляется автоматически, с возможностью изменения скорости движения гибких электродов. Используемая сварочная проволока позволит обеспечить постоянный контакт соединяемых поверхностей, такой материал в сравнении со стандартными электродами имеет меньшее сопротивление, что улучшает качество соединения.

Полуавтоматическая сварка отличается универсальностью, что позволяет при помощи этой технологии сваривать различные по своим характеристикам металлы, в том числе нержавейку, цветные сплавы, алюминий и другие. Освоить правильную технику полуавтоматической сварки не составит труда. Самодельные аппараты отличаются простотой в эксплуатации, поэтому их можно рекомендовать обычным домовладельцам. В зависимости от своей разновидности полуавтоматы могут иметь дополнительное сопло для подачи газа, а соединение металлов осуществляется в защитной среде, что позволяет исключить в последующем образование коррозии в сварном шве.

Предлагаемые сегодня в магазинах инверторы для сварки отличаются универсальностью, а многие из них имеют реализованную функцию два в одном. При небольшой мощности и габаритах сварочный инвертор и полуавтомат два в одном может работать с тугоплавкими металлами и толстыми металлическими заготовками.

Преимущества и недостатки самодельного оборудования

Многие домовладельцы, которым часто приходится выполнять сварочные работы, решаются на изготовление такого оборудования самостоятельно. К преимуществам самодельных полуавтоматов из инвертора можно отнести следующее:

Также рекомендуем прочитать:

  • Простота и надежность техники.
  • Функциональность аппарата.
  • Высокая мощность позволяет сваривать тугоплавкие металлы.
  • Доступная стоимость используемых компонентов.
  • Полная безопасность работы с оборудованием.
  • Простота эксплуатации техники.

Из недостатков этой технологии и самого оборудования можно отметить высокую стоимость полуавтоматов, которые при сходных с инвертором характеристиках могут иметь цену в два-три раза выше. Неудивительно, что многие домовладельцы решаются на изготовление оборудования своими руками, что позволяет существенно сократить затраты, не потеряв при этом в качестве выполненного аппарата.

Изготовление своими руками

Проще всего выполнить самодельный полуавтомат из инвертора на основе мощного силового блока. Изготовить инвертор можно самостоятельно или использовать от имеющегося в распоряжении оборудования. Для полуавтомата следует использовать инверторы мощностью не меньше 150 ампер.

Существуют схемы переделки техники, позволяющие устанавливать мощность, которой будет хватать для осуществления полуавтоматической сварки. Устройство этого типа будет сложным в реализации, поэтому рекомендовать использовать маломощные силовые блоки можно лишь опытным радиолюбителям, которые могут изготовить по-настоящему сложную технику.

Изготовить качественное оборудование можно при наличии на руках пусковой схемы полуавтоматического сварочного инвертора. К характеристикам такого агрегата можно отнести следующее:

  • Первичный ток — 8- 12 А.
  • Напряжение питания — 220 или 380 вольт.
  • Напряжение холостого хода — 36−42 Вольта.
  • Ток сварки — 40−120 ампер.
  • Регулировка напряжения с шагом плюс-минус 20%.

Это оптимальные параметры для бытового сварочного полуавтомата, который справится с различными по показателям тугоплавкости металлами. В последующем можно, используя дополнительные чертежи увеличения мощности инвертора, изменить базовые характеристики, что позволяет применять такое оборудование в бытовых и промышленных целях.

Необходимые компоненты

Для выполнения гаражного сварочного аппарата полуавтомата своими руками потребуется следующее:

  • Горелка приставка для инвертора.
  • Механизм подачи проволоки.
  • Прочный внутренний шланг для сварочной проволоки.
  • Бобина с проволокой.
  • Герметичный шланг для подачи газа.
  • Блок управления инвертором.

Проще всего расположить инвертор и механический блок управления в отдельном коробе, для чего используют блоки от старого компьютера. Наличие питания в системном блоке позволяет существенно упростить изготовление оборудования.

Роликовый механизм для проволоки можно выполнить из моторчика от автомобильного стеклоочистителя. Под такой моторчик проектируют раму механизма, которая вырезается из металлических элементов и сваривается или скрепляется болтовым соединением.

Горелку и шланг можно сделать самостоятельно из пистолета от монтажной пены и силикона. Также можно приобрести уже готовые комплекты, что позволит обеспечить безопасность работы с полуавтоматом и упрощает его изготовление.

Выполняя механизм подачи проволоки, все используемые компоненты необходимо располагать друг напротив друга, что в последующем обеспечит равномерную подачу гибких электродов. Ролики следует отцентрировать относительно штуцера в одном разъеме, в последующем это позволит плавно изменять скорость подачи проволоки. Схему регулятора скорости подачи проволоки сварочного полуавтомата можно с легкостью отыскать в интернете.

Все используемые металлические элементы следует закрепить на листе фанеры, плотной пластмассе или текстолите. Так как на используемые металлические элементы подается электричество, следует проверить заземление каждого узла. Это исключит возможность коротких замыканий, что может привести к серьезным поломкам техники.

Схема управления механикой

За подачу сварочной проволоки будет отвечать небольшой электромотор и протяжный механизм, работа которого контролируется при помощи ШИМ-регулятора. Качество выполненной сварки будет напрямую зависеть от равномерности подачи сварочной проволоки в рабочую зону. Необходимо уделить должное внимание правильности изготовления схем сварочного полуавтомата.

На передней панели инвертора устанавливают переменный резистор контроллера, после чего приступают к сборке реле управления запуска мотора и управления клапаном, который отвечает за подачу инертного газа. Контактные группы контроллеров должны срабатывать одновременно при нажатии кнопки пуска на горелке.

Работу подачи газа необходимо отрегулировать таким образом, чтобы клапан открывался на несколько секунд раньше, чем в сварочную зону начнет поступать проволока. В противном случае оплавление происходит в атмосферной среде, после чего проволока начнет гореть вместо расплава. Добиться качественного соединения и надежного сварочного шва при горении проволоки будет невозможно.

Для задержки включения подачи проволоки необходимо выполнить простейшее реле, для чего потребуется конденсатор и 875 транзистор. Можно использовать простейшее реле от автомобиля, которое подключается к 12 Вольтам на компьютерном блоке питания.

Сам клапан может использоваться от различных автомобильных запорных устройств. Проще всего переделать воздушный клапан от автомобиля ГАЗ-24. Можно выбрать также электроклапан от редуктора с газовых баллонов.

Все имеющиеся органы управления и ШИМ-регулятор подачи проволоки сварочного полуавтомата располагают на передней панели системного блока. К блоку управления и контроллеру подачи проволоки с газом подключают уже готовый инвертор с мощностью не менее 150 ампер. Останется выполнить пробный запуск и при необходимости внести соответствующие корректировки в работу системы подачи сварочной проволоки и защитного газа.

Модернизация устройства

В процессе работы силовой блок инверторного полуавтомата будет нагреваться, что может привести к поломкам инвертора и плат управления. Ремонт агрегата после таких поломок будет крайне сложен. Чтобы избежать подобного необходимо установить внутри инвертора и системного блока термодатчики и кулеры, которые смогут эффективно охлаждать работающее оборудование.

Можно использовать оптронную пару, которая подключается в общий блок управления работы оборудования. При превышении температуры внутри инвертора датчики будут посылать соответствующие сигналы на исполнительное реле, отключающее подачу электроэнергии вплоть до полного охлаждения устройства.

Дополнительно для охлаждения системного блока можно использовать различные кулеры от старых компьютеров. Кулеры будут различаться своими размерами. Можно подобрать вентилятор, который справится с качественным охлаждением системного блока, внутри которого располагается инвертор и другая автоматика. Используемый кулер подключается к 12 вольтовому блоку питания напрямую или через термодатчик, который при увеличении температуры внутри корпуса будет посылать сигнал на подачу напряжения. Блок управления включит вентилятор, что гарантирует быстрое охлаждение корпуса полуавтоматического аппарата.

Сборка полуавтоматического сварочного аппарата не представляет особой сложности, поэтому с такой работой сможет справиться каждый домовладелец. Необходимо лишь использовать качественный мощный инвертор, а горелку с приводом лучше всего взять от промышленных заводских полуавтоматов. Это позволит существенно упростить изготовление техники. В интернете можно найти различные схемы исполнения полуавтоматических сварочных аппаратов, реализовать которые не составит особого труда. Такой аппарат будет отличаться функциональностью и универсальностью в использовании.

pochini.guru

Привод для сварочного полуавтомата

Сварка металлических изделий может выручить хорошего хозяина в любой момент. Поэтому сварочный аппарат можно считать незаменимой вещью в домашнем хозяйстве. С таким аппаратом можно выполнять мелкие ремонтные работы самостоятельно. Наиболее часто сварочные работы необходимы в сельской местности, где может появиться потребность в ремонте заграждений, постройке теплицы или создания любой другой металлической конструкции.

Покупка нового заводского полуавтомата может влететь в немалую копеечку, поэтому у каждого хозяина в какой-то момент возникает дилемма, что делать, покупать новый аппарат или сделать сварочный полуавтомат своими руками.

Наиболее просто своими руками сделать полуавтомат из инвертора. Если в хозяйстве есть обычный инвертор, сделать полуавтомат не составит особого труда, нужно всего лишь соблюдать инструкцию изготовления и приобрести несколько дополнительных деталей.

Но следует отметить, что для выполнения подобных работ нужно иметь базовые знания электротехники и простейших физических законов. При этом важно добросовестно подойти к изготовлению, собрать необходимый инструмент и не бросать начатое дело.

Устройство самодельного сварочного полуавтомата

Схема сварочного полуавтомата довольно проста, и мало чем отличается от обычного сварочного аппарата. Устройство сварочного полуавтомата отличается тем, что вместо классических электродов, которые необходимо менять в процессе роботы, используется присадочная проволока. Такая особенность заключается в том, что там установлен механизм подачи сварочной проволоки, который подает ее в свариваемую область постепенно и непрерывно. Это позволяет выполнять сварочные работы непрерывно, выполняя максимально ровный и равномерный шов.

Устройство сварочного полуавтомата

При этом сопротивление такого аппарата значительно ниже в сравнении с дуговой, поэтому можно выполнить ремонт сварочного полуавтомата своими руками без особых усилий и инструментов.

При подаче проволоки в зоне сварки образуется область расплавленного металла, который моментально соединяет поверхности, буквально склеивая их, образуя максимально качественный шов высокой прочности.

С помощью самодельного сварочного полуавтомата можно сваривать практическая все типы металлических изделий, в том числе нержавеющие стали и цветные металлы. Причем техника выполнения сварочных работ довольно проста и освоить ее легко самостоятельно с помощью обучающих материалов. Но также можно пройти специальные курсы, где вас обучат технике сварки, расскажут о специфике и малейших особенностях использования полуавтомата. Посещая курсы, научиться сварочному делу может даже новичок, никогда не имеющий дело со сварочными аппаратами любого дела.

Грубо говоря, сварочный полуавтомат состоит из трех частей, электрической, ответственной за подачу тока, проволочный механизм, отвечающий за подачу присадочной проволоки, а также горелки, необходимой для создания газовой среды с помощью специального сопла.

Газовая среда необходима для создания защитного инертного облака, которое препятствует окислению расплавленного металла. Для этих целей чаще всего используют углекислый газ. Газовый баллон подключается к аппарату через входной штуцер.

Схема сварочного полуавтомата

В некоторых случаях использование баллона не обязательно, так как можно применять присадочную проволоку со специальным покрытием, которое создает самозащитную среду. Простота использования и отсутствие необходимости в применении баллона сделало полуавтомат с такой проволокой особо популярным среди домашних умельцев.

Принцип работы аппарата довольно простой, от электросети подается переменный ток, который преобразовывается в постоянный. Такую функцию выполняет специальный модуль в совокупности с трансформатором и выпрямителями.

При выполнении сварочных работ важно наблюдать за сохранением баланса силы тока, напряжения и скорости подачи присадочной проволоки. Изменение баланса в любую из сторон может привести к получению некачественного шва. Для сохранения баланса в подобных случаях используют источник питания жесткой вольт-амперной характеристики. Это позволяет в зависимости от скорости подачи присадочной проволоки регулировать напряжение и силу подаваемого тока, что позволяет добиться наиболее качественного соединения.

Необходимые инструменты и материалы

Чтобы изготовить полуавтомат из инвертора нужно подготовить следующее оборудование:

  1. Инвертор. При выборе этого комплектующего важно обратить внимание на такой показатель как сила формированного тока. Важно чтобы его уровень не был менее 150А.
  2. Механизм подачи проволоки для полуавтомата. Именно он будет отвечать за непрерывную подачу присадочной проволоки, которая должна ложиться равномерно, без рывков и замедлений.
  3. Горелка. Это комплектующее отвечает за плавление присадочной проволоки.
  4. Подающий шланг. Через этот шланг будет происходить подача присадочной проволоки к рабочей области.
  5. Газовый шланг. Необходимый для подачи защитного газа, обычно углекислого, в сварочную область для защиты шва от окисления.
  6. Катушка. На катушке должна располагаться присадочная проволока, с которой она должна подаваться без задержек.
  7. Электронный блок. Необходим для управления работой полуавтомата, с его помощью регулируется сила подачи тока, напряжение и скорость выполнения работы.

Большинство комплектующих можно найти высокого качества без особых усилий и использовать их без значительных изменений. Но особое внимание стоит уделить механизму подачи. Для того что сварочные работы соответствовали всем требованиям, подача проволоки через гибкий подающий шланг должна проводиться в соответствии со скоростью ее плавления.

Учитывая тот факт, что полуавтомат можно использовать для скрепления различных металлов, скорость сварки и тип присадочной проволоки может значительно варьироваться. Именно поэтому очень важно иметь возможность регулировки скорости работы подающего механизма.

Выбор проволоки зависит от целей выполнения сварочных работ и обрабатываемого металла. Присадочная проволока отличатся не только в зависимости от материала, но и от диаметра. Обычно можно найти проволоку диаметром 0,8, 1, 1,2, и 1,6 мм. Соответствующую проволоку нужно предварительно намотать на катушку. От качества выполнения этой подготовительной роботы напрямую зависит качество готового шва.

Затем катушка крепится с помощью специального крепления или самодельной конструкции к аппарату. Во время выполнения работ проволока автоматически разматывается и подается в рабочую область. Это позволяет значительно упростить и ускорить процесс соединения металлических элементов с помощью сварки, делая ее более эффективной и простой для новичков.

Изготовление сварочного полуавтомата

Блок управления состоит из микроконтроллера, необходимого для стабилизации тока. Следует отметить, что именно этот составной элемент отвечает за возможность регулировки тока во время выполнения работ.

Создание полуавтомата из сварочного инвертора

Перед использованием инвертора в качестве основы для сварочного полуавтомата нужно произвести некоторые манипуляции с его составным трансформатором. Его нужно переделать, причем переделка инвертора в полуавтомат не требует особых знаний и усилий, ее легко произвести, соблюдая лишь некоторые правила.

Все, что нужно сделать, это нанести на него дополнительный слой, который должен состоять из медной полосы и термобумаге. Отметим, что ни в коем случае для этих целей нельзя применять обычную медную проволоку, так как она в процессе работы может перегреться и вывести из строя весь аппарат.

Небольшие манипуляции также нужно провести с вторичной обмоткой. Согласно инструкции нужно нанести три слоя жести, изолированную фторопластовой лентой. Концы имеющей и нанесенной обмотки следует спаять. Такая простая манипуляция позволит значительно увеличить проводимость токов.

Очень важно чтобы инвертор был оснащен вентилятором, необходимым для охлаждения аппарата и предотвращения перегрева.

Механизм подачи проволоки

Механизм подачи проволоки для полуавтомата можно приобрести практически в каждом магазине электротехники. Но его также можно произвести самостоятельно из подручных средств. Специалисты рекомендуют для этих целей найти двигатели от автомобильных дворников, пару подходящих пластин, подшипников и ролик диаметром 2,5 см, который необходимо установить на вал двигателя. На пластины в свою очередь устанавливаются подшипники. Полученная конструкция прижимается к ролику с помощью пружины.

Схема регулятора подачи проволоки для сварочного полуавтомата

Намотанная на ролик проволока протягивается между подшипником и роликом. Все комплектующие крепятся на пластине, толщина которой не должна быть менее 1 см, изготовленную из прочного пластика. Вывод проволоки должен совпадать с местом крепления подающего шланга.

Подготовка трансформатора

Подготовка трансформатора состоит из создания дополнительной обмотки, установки необходимых комплектующих и тестового подключения к сети. Собранный сварочный аппарат должен нормально функционировать, не перегреваться после подключения к сети и что очень важно, полноценно откликаться на регулировку тока.

Также очень важно проверить изоляцию и нанести дополнительную при выявлении проблем. Затем проверить работу подающего механизма, скорость и равномерность подачи проволоки.

После подготовки и проверке рабочих узлов можно перейти к выполнению работ.

Источник питания

Питанием для полуавтоматической сварки может служить различный источник, например, ранее упомянутый инвертор, выпрямитель и трансформатор. Электрический ток поступает к сварочному аппарату из трехфазной сети. Рекомендуется при изготовлении самодельного аппарата использовать инвертор.

При соблюдении соответствующих рекомендаций и выборе качественных комплектующих можно получить качественный аппарат, сделанный своими руками, который будет служить в хозяйстве не один год и станет настоящим помощник при выполнении мелкого домашнего ремонта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Время чтения: 7 минут

Полуавтомат для многих мастеров не просто инструмент. Это полноценный помощник в хозяйстве и на работе. Он может понадобиться каждому умельцу: от дачника до автолюбителя. Ведь полуавтомат отлично подходит для сварки всех типов металлов практически без ограничений по толщине и составу. При этом сварка может быть и профессиональной, и любительской.

Полуавтоматы появились не так давно в массовой продаже. Сварщики старой закалки помнят, как раньше варили металл с помощью больших громоздких трансформаторов. Однако, с развитием технического прогресса инженерам удалось сконструировать компактный и удобный полуавтомат. В начале 20 века он вытеснил аппараты прошлого поколения и завоевал уважения большинства сварщиков по всему миру.

Современный полуавтомат способен выполнять различные типы сварочных работ. Это может быть MMA сварка, MIG/MAG сварка, а также TIG сварка. Все это возможно благодаря «начинке» полуавтомата. В основе аппарата лежит стандартный инвертор. Это значит, что в теории полуавтомат можно собрать самому. Конечно, используя инвертор в качестве «донора». В этой статье будет все: и основы работы полуавтомата, и переделка сварочного инвертора в полуавтомат.

Устройство полуавтомата

Устройство полуавтомата — это первое, что вам нужно изучить, если вы хотите собрать свой аппарат.

Стандартный полуавтомат состоит из двух частей (или двух блоков): силовой и подающей. Подающая часть — это просто подающее устройство для полуавтоматической сварки. Но, давайте подробнее рассмотрим устройство полуавтомата.

Силовая часть, он же силовой блок — это, по сути, инвертор. Инвертор выполняет роль источника тока. Здесь все просто. А вот подающая часть представляет собой отдельно стоящий, подключаемый подающий механизм. Подающий механизм используется для подачи проволоки. Проволока продается в бобинах и бобина вставляется прямо в подающий механизм. Ее конец выходит через сопло горелки.

Конечно, вам необязательно использовать подающий механизм, чтобы выполнить полуавтоматическую сварку. Проволоку можно подавать и вручную. Но это крайне неудобно, и в таком случае теряется вся суть полуавтоматической технологии.

Вот и все компоненты. Этого, конечно, недостаточно, чтобы сделать сварочный полуавтомат своими силами. Еще вам придется докупить детали, но они зависят от типа вашего инвертора и способа, с помощью которого вы будете переделывать его в полуавтомат. Не забудьте про комплектующие (горелка, рукав, правильно подобранное сопло и т.д.).

Принцип работы

Принцип работы полуавтомата прост. Он будет понятен даже новичку, так что внимательно изучите эту информацию. Она пригодится для сборки самодельного аппарата.

Итак, все начинается с подачи горелки в зону сварки. Горелка совмещает в себе два устройства: из своего сопла она подает защитный газ и проволоку одновременно. Количество газа сварщик регулирует вручную, а вот проволока подается в полуавтоматическом режиме (отсюда и название «полуавтомат»). Именно поэтому в процессе у сварщика всегда занята лишь одна рука. Та, что держит горелку.

Как мы уже сказали, одновременно с проволокой в сварочную зону подается газ. В смеси газов между концом проволоки и поверхностью металл образовывается электрический разряд, благодаря которому плавится заготовка и сама проволока. Расплавленный металл смешивается с расплавленной проволокой. Далее можно формировать шов.

В данном случае проволока необходима и без нее сварка просто невозможна. Газ так же нужен, он защищает сварочную ванну от кислорода, поступающего извне. Но если у вас нет возможности использовать газ, вы можете взять специальную порошковую проволоку и варить только ею.

Полуавтомат из инвертора

Существует несколько способов, как можно из инвертора сделать рабочий полуавтомат. Мы перечислим самые интересные, на наш взгляд. Вы сможете воплотить их в домашних условиях, обладая базовыми знаниями в области электротехники.

Способ №1

Чтобы сделать инверторный сварочный полуавтомат своими руками, вам понадобится «донор». Без него сделать полуавтомат просто не получится. В качестве «донора» возьмите не самый слабый инвертор для ММА сварки. Он обязательно должен быть рабочим, и без проблем выполнять обычные сварочные операции.

Вам необходимо изменить вольт-амперные характеристики выбранного вами инвертора, чтобы он мог работать в режиме полуавтоматической сварки. Для этого можно использовать ШИМ-контроллер. Однако, этот вариант очень трудоемкий и не подойдет для тех, кто не силен в электротехнике.

Поэтому, чтобы собрать сварочный полуавтомат из инвертора своими руками, мы рекомендуем сделать дроссель. Для этого подойдет дроссель от лампы дневного света. И после дросселя нужно взять напряжение на обратную связь. Посмотрите ролик ниже, где подробно рассказывается суть этого способа. Там же в ролике есть понятная схема.

Способ №2

Второй способ крайне прост и подойдет для тех, кто обладает определенной инверторнойсваркой.Дело в том, что в продаже существуют инверторы, способные переключаться в режим с жестким изменением вольт-амперной характеристики.Если вы обладатель именно такого инвертора, то можете только порадоваться за себя.Чтобы превратить такой аппарат в полуавтомат, вам достаточно докупить внешний подающий механизм.

В комплекте с механизмом должны быть все необходимые кабели и разъемы. Вам достаточно без проблем подключить подающий механизм подачи сварочной проволоки к сварочному инвертору и можно варить. Можно считать, что в данном случае подающий механизм работает как приставка к инвертору для полуавтоматической сварки. Посмотрите видео ниже, где автор рассказывает про свой инвертор, к которому он подключил подающий механизм.

Способ №3

Последний способ превращения из сварочного инвертора в полуавтомат своими руками потребует некоторых знаний и навыков. В этом случае вам так же понадобится инвертор-донор. Учтите, что подойдет не любой аппарат. Вам нужен инвертор с компоновкой ZX-7. На выходе у него должен быть шунт, а на «первичке» должен быть трансформатор тока. Еще лучше, если у аппарата не будет никаких дополнительных функций вроде горячего старта или форсажа дуги.

Вам так же необходимо изменить вольт-амперные характеристики, а еще установить настройку нарастания тока. Дальнейшие действия напрямую зависят от схемы вашего инвертора. Так что не ленитесь найти темы на различных форумах, посвященных переделке инвертора в полуавтомат. Посмотрите видео ниже с тестом такого самодельного аппарата.

Вместо заключения

Теперь вы знаете, как переделать сварочный инвертор в полуавтомат в домашних условиях. Такой аппарат станет отличной заменой полуавтомату заводского изготовления. Переделка обойдется недорого, и вы сможете развить свои навыки в сборке электроприборов. Самодельный полуавтомат хорошо переносит неаккуратное хранение и в целом неприхотлив к условиях работы. Еще одно преимущество самодельного аппарата — это его «начинка». Вы с точность до детали знаете, из чего он собран. Поэтому смоете быстро и недорого его починить в случае необходимости.

Но учтите, что не всегда самодельный полуавтомат из сварочного инвертора может решить все ваши трудности. Мы не рекомендуем переделывать инвертор под полуавтомат, если вы планируете использовать его как постоянный рабочий инструмент. Вы должны понимать, что самодельный аппарат может быть не таким надежным и продуманным, как заводской. И если вы будете выполнять сварку на выезде, то рискуете попасть в неприятную ситуацию. Для выполнения полупрофессиональной сварки лучше все-таки купить аппарат в магазине.

Конечно, в этой статье мы не затронули множество нюансов сборки самодельного полуавтомата. Но мы рассказали о самом главном. Инвертор можно переделать в полуавтомат, но это довольно трудоемко и самодельный аппарат будет работать немного хуже заводского. Вы должны понимать это, прежде чем примете верное решение. Желаем удачи в работе!

В выполнении сварочных работ очень важно иметь под рукой качественные и надежные механизмы для подачи проволоки. Основными преимуществами является то, что они облегчают работу, поскольку данный функционал обеспечит подачу проволоки к месту назначения сварочных работ.

Для полуавтоматической сварки такой подающий механизм будет выступать ключевым узлом и упростит работу даже профессионального сварщика. В чем преимущества данного механизма, какие на сегодняшний день существуют современные блоки для протягивания сварочной проволоки?

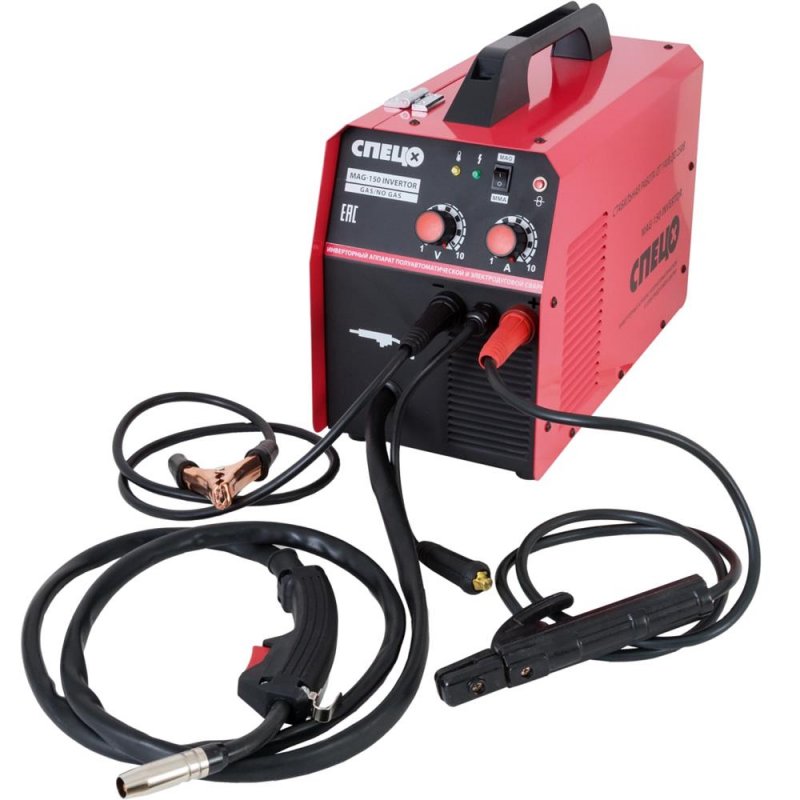

Сварочный полуавтомат

Этот сварочный агрегат представляет собой аппарат с неполным циклом автоматики. Процесс сварки происходит в инертном газе (аргоне), активном (углекислом) или в смеси газов. Принцип сварки заключается в том, что в полуавтомате электрическая дуга, производимая постоянным электрическим током, всегда горит между изделием и сварочной проволокой. Во время работы через горелку газ перекрывает зону сварки, создавая защиту от воздействия воздуха. Такие полуавтоматы хороши в работе с листовым металлом.

Полуавтомат позволяет значительно сокращать время работы, увеличивать качество сварных соединений. Популярная модель сварочного полуавтомата MIG MAG работает совместно с механизмом протягивания сварочной проволоки. Устройство должно находиться в самом сварочном аппарате в его корпусе либо быть выносным и подключаться по необходимости к источнику питания посредством силового кабеля.

Намотанная на бобину проволока должна располагаться в катушке полуавтомата и затем пропускаться через механизм подачи проволоки в специальный канал. К нему прикреплена сварочная горелка, от баллона подача газа идет к горелке по специально прикрепленной трубочке. Можно использовать и порошковую проволоку и в этом случае газовый баллон не понадобится.

Механизмы подачи

Еще совсем недавно использовали для подачи тянущее или толкающее устройство, но сейчас все изменилось и стали применять многофункциональный механизм с электронной системой управления. Контроль параметра режима работы позволяет существенно упростить весь процесс сварки. Существует три вида устройств с подачей материала, которые разделяются из-за способа протяжки проволоки.

  • Толкающего действия — это наиболее распространенный вид, он не утяжеляет сварочную горелку и облегчает сварочный процесс. Его необходимо установить возле сварочного аппарата и через направляющий канал проталкивать проволоку, чтобы она дошла до наконечника горелки.
  • Тянущего действия — такой механизм собирается внутри полуавтомата в корпусе горелки, он осуществляет подачу материала на себя. Он дает преимущество работать по необходимости с рукавами повышенной длины. Недостатком является то, что он утяжеляет горелку, а это отражается на работоспособности сварщика и замедляет процесс работы.
  • Комбинированные — они совместили в себе тянущие и толкающие механизмы, такие устройства встречаются очень редко.

В механизме применяются 2-х и 4-х роликовые схемы, это зависит от диаметра проволоки. Для диаметра небольшого — 1-1,2 мм используется двухроликовая схема, она состоит из ведущего и прижимного ролика. Если предстоит работа с более толстой проволокой, тогда применяется механизм с двумя прижимными и двумя ведущими роликами. Они обеспечивают всему механизму более стабильную подачу в нужную зону даже в том случае, когда он находится на незначительном удалении от горелки.

Подача проволоки происходит благодаря прижатию между роликами. Диаметр проволоки должен быть меньше, чем диаметр канала и если диаметр окажется большего размера, то механизм не сможет обеспечить стабильного продвижения материала.

Современные виды механизмов подачи

На сегодняшний день можно приобрести современные устройства подачи проволоки, которые представляют собой сложные электронные устройства, они позволяют значительно снизить время выполнения сварочных работ.

Механизм оснащен пультом управления, с помощью которого подается сигнал на горелку, она совмещена с пультом. В момент нажатия на кнопку происходит подача проволоки, подача прекращается в момент, когда кнопка отпускается. В следующий раз, когда необходимо подать материал нужно только слегка нажать кнопку пульта. Все устройства могут работать продолжительное время с короткими стежками сварки. Благодаря электронной системе осуществляются все необходимые функции.

  • Стабилизирует скорость подачи проволоки
  • Возможность регулировать скорость
  • В отдельных моделях есть функция памяти, она запоминает до 10 программ в сварочном режиме.
  • Функция холодной протяжки помогает быстро и легко доставить проволоку в горелку.
  • Функция продувки газом дает возможность оборудованию работать более длительный период времени. Перед началом и после окончания проведения сварочных работ необходимо делать продувку газом.
  • Некоторые модели оснащены функцией регулировки времени отжига сварочной проволоки.

Все современные механизмы укомплектованы информативными дисплеями, индикаторами, они помогают контролировать текущие параметры, настройки в процессе работы, программы. Все модели достаточно просты в эксплуатации с ними могут разобраться даже домашние мастера.

Особенности в работе с устройством

Автономная работа механизма является одним из основных его преимуществ, он может работать вне полуавтоматического сварочного аппарата. Когда работы ведутся в неудобных и труднодоступных объектах есть возможность установить механизм отдельно на большом расстоянии от сварочного аппарата.

Кроме положительных моментов, также есть и отрицательные стороны, о которых следует упомянуть. Блок нуждается в качественном и своевременном техническом обслуживании, поэтому если не знать хорошо его устройства с этим справиться будет сложно.

Механизмы могут быть стационарными и переносными, для работ, которые требуют переноски аппарата, обычно используют переносные блоки, а для мест, куда невозможно перенести его применяют стационарного типа. Переносные механизмы считаются более практичными и удобными в работе.

При выборе устройства нужно учитывать некоторые параметры:

  • Максимальная подача проволоки
  • Допустимый диаметр материала
  • Скорость и доступные настройки
  • Мобильность, вес и габариты блока.

Заключение

Многие умельцы, имея чертеж и необходимые материалы, своими руками создают механизм для протяжки проволоки. Такие самодельные устройства не могут сравниться с возможностями современных механизмов отечественного и зарубежного производства, их обычно выбирают те, кто работает на профессиональном уровне.

Замена сварочного аппарата. Как сделать полуавтоматический инвертор своими руками. Самый простой сварочный аппарат: инструкция

Сварочный полуавтомат можно изготовить самостоятельно из инвертора. Сразу скажу, что сделать сварку полуавтоматом из инвертора непросто, но не невозможно. Тому, кто задумал сделать из инвертора полуавтомат своими руками, следует изучить принцип его работы, посмотреть при необходимости видео или фото, посвященные данной теме, подготовить необходимые узлы и оборудование.

Как преобразователь переделать в полуавтомат

Для работы вам понадобится:

ИЗ Полуавтоматика для сварки кромок

Особое внимание уделено доработке питателя, подающего в зону сварки проволоки, которая движется по гибкому шлангу. Для получения качественного ровного шва скорость подачи гибкого шланга и скорость его плавления должны совпадать.

При полуавтоматической сварке проволокой разного диаметра и из разных материалов должна быть возможность регулировать скорость ее подачи.Это делается механизмом подачи.

Наиболее распространенные диаметры проволоки в нашем случае: 0,8; один; 1,2 и 1,6 мм. Перед сваркой проволока наматывается на бухты, которые представляют собой консоли, закрепленные нетвердыми крепежными элементами. Подача проволоки в процессе сварки осуществляется автоматически, благодаря чему время значительно сокращается. технологическая операция И повышается КПД.

Основным элементом электронной схемы блока управления является микроконтроллер, отвечающий за стабилизацию и регулировку сварочного тока.Текущие параметры зависят от этого элемента и возможности их регулировать.

Снять инверторный трансформатор

Сварку полуавтомата своими руками можно сделать переделкой инверторного трансформатора. Чтобы привести характеристики инверторного трансформатора в соответствие с необходимыми, на него наматывается медная полоска термобумаги. Обычная толстая проволока для этих целей не используется, так как она будет очень горячей.

Только вторичная обмотка тоже .Для этого вам необходимо:

  • Для наматывания обмотки из трех слоев олова, каждый из которых изолирован фторопластовой лентой.
  • Концы обмоток спаяны между собой для увеличения проводимости токов.

В конструктивной схеме инвертора включения полуавтомата должен быть предусмотрен вентилятор для охлаждения автомата.

Настройка

При производстве полуавтоматического инвертора оборудование предварительно обесточивается.Чтобы не допустить перегрева устройства, разместите его входные и выходные выпрямители, а также кнопки включения на радиаторах.

Выполняя описанные выше процедуры, соедините силовую часть с блоком управления и подключите его к электросети. Когда загорится индикатор сетевого подключения, подключите инвертор осциллографа. С помощью осциллографа найдите электрические импульсы частотой 40-50 кГц. Между формированием импульсов должно быть 1,5 мкс, и регулируется изменением значения напряжения, поступающего на вход.

Осциллограмма сварочного тока и напряжения: при обратной полярности — слева, при прямой полярности — справа

Убедитесь, что отраженные на экране осциллографа импульсы были прямоугольными, а фронт не превышал 500 нс. Если параметры проверены, например, необходимо подключить инвертор к электросети.

Ток на выходе должен быть не менее 120 А. Если это значение менее вероятно, что существует напряжение, не превышающее 100 В.в этом случае оборудование испытывается изменением силы тока (плюс постоянно контролируется напряжение на конденсаторе). Температура внутри устройства постоянно контролируется.

После тестирования проверьте устройство под нагрузкой: подключите сварочные провода сопротивлением не менее 0,5 Ом. Он должен выдерживать ток в 60 А. Мощность тока, поступающего в сварочную горелку, контролируется амперметром. Если оно не соответствует желаемому значению, значение сопротивления подбирается опытным путем.

Используя

После запуска устройства индикатор инвертора должен высветить значение тока — 120 А. Если значение другое, то что-то не так. На индикаторе могут отображаться восьмерки. Чаще всего это связано с недостаточным напряжением в сварочных проволоках. Лучше сразу определить причину этой неисправности и устранить ее. Если все верно, индикатор правильно покажет силу тока, контролируемую специальными кнопками. Интервал регулировки тока для инверторов лежит в пределах 20-160 А.

Контроль правильности работы

Чтобы полуавтоматика прослужила долго, рекомендуется все время следить. Температурный режим Инвертор работает. Для одновременного управления Нажимаем две кнопки, после чего на индикаторе отобразится температура самого горячего из радиаторов инвертора. Нормальная рабочая температура — Не более 75 ° С.

Если их больше, за исключением информации, отображаемой на индикаторе, инвертор издает прерывистый звук, который немедленно должен предупреждать.При этом (или когда термодатчик замкнут) электронная схема автоматически снизит рабочий ток до 20а, и звуковой сигнал будет идти до тех пор, пока оборудование не придет в норму. Код ошибки (ERR), который отображается на индикаторе инвертора, также может говорить о неисправности оборудования.

При использовании полуавтоматической сварки

Полуавтоматический режим рекомендуется, когда вам нужны точные аккуратные соединения стальных деталей. С помощью такого оборудования Варять тонким металлом, что актуально, например, при ремонте кузовов автомобилей.Научиться работать с устройством помогут квалифицированные специалисты или обучающие видеоролики.

Иметь хорошего хозяина в обязательном порядке Сварочный полуавтомат должен быть, особенно у собственников и частных лиц. Небольшие работы всегда можно сделать своими руками. Если вам нужно обмануть машинную деталь, сделать теплицу или создать какую-то металлическую конструкцию, то такое устройство станет незаменимым помощником в личном хозяйстве. Возникает дилемма: купить или сделать самому.Если в наличии есть инвертор, проще сделать самому. Это будет стоить намного дешевле, чем покупать в торговой сети. Правда, вам потребуются хотя бы базовые знания по основам электроники, наличие необходимого инструмента и желание.

Создание инвертора полуавтомата своими руками

Конструкция

Инвертор переделать в сварочный полуавтомат для сварки мелкозернистой стали (низколегированной и коррозионно-стойкой) и алюминиевых сплавов сделать своими руками несложно.Нужно только разбираться в тонкостях предстоящей работы и в нюансах изготовления. Инвертор — это устройство, которое служит для понижения электрического напряжения до необходимого уровня для питания сварочной дуги.

Суть процесса сварки полуавтоматом в среде защитного газа заключается в следующем. Электродная проволока с постоянной скоростью подается в зону горения дуги. В этот же регион подается защитный газ. Чаще всего — углекислый газ. Это гарантирует получение качественного шва, не уступающего соединяемому металлу, при этом в соединении отсутствуют шлаки, так как сварочная ванна защищена от негативного воздействия компонентов воздуха (кислорода и азота) защитного газа.

В комплект такого полуавтомата должны входить следующие элементы:

  • источник тока;
  • блок управления процессом сварки;
  • механизм подачи проволоки;
  • рукав для подачи защитного газа;
  • вызовите углекислый газ;
  • горелка пистолета:
  • катушка с проводом.

Аппарат сварочного поста

Принцип работы

При подключении аппарата к электронной почте.Преобразование сети происходит из переменного тока в постоянный. Для этого требуется специальный электронный модуль, высокочастотный трансформатор и выпрямители.

Для качественного выполнения сварочных работ необходимо, чтобы в будущем аппарате такие параметры, как напряжение, сила тока и скорость сварочной проволоки находились в определенном равновесии. Это способствует использованию источника питания дуги, имеющего жесткую вольт-амперную характеристику. Длина дуги определяет жестко заданное напряжение.Скорость подачи проволоки регулирует сварочный ток. При этом нужно помнить, чтобы достать от устройства. лучшие результаты сварки.

Проще всего использовать концепцию Саныча, который давно сделал такой полуавтоматический инвертор и успешно его использует. Его можно найти в Интернете. Многие самоделки не только изготовили сварочный полуавтомат своими руками по этой схеме, но и усовершенствовали его. Вот первоисточник:

Схема сварочного полуавтомата от Саныча

Полуавтомат Саныча

Для изготовления трансформатора Саныч использовались 4 сердечника от ТС-720.Первичная обмотка — медный провод Ø 1,2 мм (количество витков 180 + 25 + 25 + 25 + 25), для вторичной обмотки использована шина 8 мм 2 (количество витков 35 + 35). Выпрямитель собран по двухречевой схеме. Для выключателя выбрали галеретик парный. На радиатор установили диоды, чтобы они не перегревались во время работы. Конденсатор помещен в прибор емкостью 30000 мкФ. Фильтр-дроссель был выполнен на сердечнике от ТС-180. Силовая часть включается в работу с помощью контактора ТКД511-ДОД.Силовой трансформатор установлен на ТС-40, повернутый на напряжение 15В. Ролик механизма выдвижения в этой полуавтомате имеет диаметр 26 мм. Он содержит направляющий паз глубиной 1 мм и шириной 0,5 мм. Схема регулятора работает от напряжения 6В. Этого достаточно для обеспечения оптимальной подачи сварочной проволоки

По мере того, как другие умельцы совершенствовались, вы можете прочитать сообщения на различных форумах, посвященных этому вопросу, и вникнуть в нюансы изготовления.

Настроечный преобразователь

Для обеспечения качественной работы полуавтоматика с небольшими габаритами лучше всего использовать трансформаторы тороидального типа.У них самый высокий КПД.

Трансформатор для работы инвертора подготавливается следующим образом: он должен быть обернут медной полосой (шириной 40 мм, толщиной 30 мм), защищенной необходимой термобумагой. Вторичная обмотка выполняется из 3-х слоев олова, изолированных друг от друга. Для этого можно использовать фторопластовую ленту. Концы вторичной обмотки на выходе необходимо припаять. Чтобы такой трансформатор работал бесперебойно и не перегревался, необходимо установить вентилятор.

Схема обмотки трансформатора

Работы по настройке инвертора начинаются с обесточивания силовой части. Выпрямители (входные и выходные) и силовые ключи должны иметь радиаторы для охлаждения. Там, где расположен радиатор, который при работе наиболее нагревается, необходимо предусмотреть термодатчик (его показания при работе не должны превышать 75 0 с). После этих изменений силовая часть подключается к блоку управления. При включении по электронной почте.В сети должен загореться индикатор. С помощью осциллографа необходимо проверить импульсы. Они должны быть прямоугольными.

Частота их следования должна быть в диапазоне 40 ÷ 50 кГц, и они должны иметь временной интервал 1,5 мкс (время регулируется изменением входного напряжения). Индикатор должен показывать не менее 120a. Не лишним будет проверить устройство под нагрузкой. Это осуществляется включением нагрузочного ряда 0,5 Ом в сварочные проволоки. Он должен выдерживать ток в 60а.Это проверяется вольтметром.

Правильно собранный инвертор При выполнении сварочных работ дает возможность регулировать силу тока в широком диапазоне: от 20 до 160А, а выбор рабочего усилия зависит от свариваемого металла.

Для изготовления инвертора своими руками можно взять компьютерный блок, который должен быть в рабочем состоянии. Корпус необходимо усилить, добавив ребра жесткости. В нем смонтирована электронная часть, выполненная по схеме Саныча.

Подача проволоки

Чаще всего в такие самодельные полуавтоматические сборники возможна подача сварочной проволоки Ø 0.8; 1.0; 1,2 и 1,6 мм. Скорость подачи следует отрегулировать. Механизм подачи вместе со сварочной горелкой можно купить в торговой сети. При желании и наличии необходимых запчастей это можно сделать своими руками. Родственные новаторы для этого используют электродвигатель от дворников автомобиля, 2 подшипника, 2 пластины и ролик Ø 25 мм. Ролик установлен на валу двигателя. Подшипники закреплены на пластинах. Они прижались к ролику. Сжатие осуществляется с помощью пружины.Проволока, проходя через специальную направляющую между подшипниками и роликом, растягивается.

Все компоненты механизма устанавливаются на пластину из текстолита толщиной не менее 8-10 мм, при этом проволока должна быть погашена в месте соединения разъема со сварочной гильзой. Здесь устанавливается катушка нужного диаметра и марки проволоки.

Механизм Exact

Самодельную горелку можно сделать своими руками, используя схему ниже, где ее составные части наглядно показаны в разобранном виде.Его цель — замкнуть цепь, обеспечить подачу защитного газа и сварочной проволоки.

Устройство самодельной горелки

Однако желающие сделать полуавтомат быстрее могут купить в торговой сети готовый пистолет вместе с рукавами для подачи защитного газа и сварочной проволокой.

Баллон

Для подачи в зону горения сварочной дуги защитного газа лучше всего покупать баллон стандартного типа. Если вы используете углекислый газ в качестве защитного газа, вы можете использовать баллон огнетушителя, сняв с него мундштук.Необходимо помнить, что для установки редуктора требуется специальный переходник, так как резьба на баллоне не совпадает с резьбой на горловине огнетушителя.

Полуавтомат своими руками. Видео

О разводке, сборке, проверке самодельной полуавтомы вы можете узнать из этого видео.

Инверторный сварочный полуавтомат своими руками имеет несомненные преимущества:

    дешевле магазинных аналогов на
  • ;
  • компактные размеры;
  • возможность варить тонкий металл даже в труднодоступных местах;
  • он станет гордостью человека, создавшего его своими руками.

Агрегат, предназначенный для сварки изделий, считается сварочным полуавтоматом. Такие устройства могут быть разных видов и форм. Но самое главное — это инверторный механизм. Необходимо, чтобы он был качественным, многофункциональным и безопасным для потребителя. Большинство профессиональных сварщиков не доверяют китайской продукции, самостоятельно производя устройства. Схема изготовления самодельных инверторов довольно проста. Важно учитывать, для каких целей будет изготавливаться устройство.

  • Сварка порошковой проволокой;
  • Сварка на разных газах;
  • Сварка под толстым слоем флюса;

Иногда для качественного результата А операция гладкого шва требует взаимодействия двух устройств.

Также инверторные устройства делятся на:

  • Цельнозерновой;
  • Двухконтурный;
  • Толкающий;
  • Растяжка;
  • Стационарный;
  • Мобильный, в комплекте которого идет тележка;
  • Portable;
  • Предназначен для начинающих сварщиков;
  • Предназначен для сварщиков-полупрофессионалов;
  • Предназначен для профессиональных мастеров;

Что потребуется?

Самодельный аппарат, схема которого очень проста, включает несколько основных элементов:

  • Механизм S.основная функция, отвечающая за контроль сварочного тока;
  • Сетевой источник;
  • Горелки специальные;
  • Хомуты удобные;
  • Рукава;
  • Грузовик;

Сварочный контур с полуавтоматом в среде защитного газа:

Также понадобится мастер:

  • Механизм, обеспечивающий подачу проволоки;
  • Гибкий шланг, с помощью которого проволока или порошок под давлением будут поступать в сварной шов;
  • Бобина с проволокой;
  • Устройство специального контроля;

Принцип работы

В принцип действия инвертора входят:

  • Регулировка и движение горелки;
  • Контроль и мониторинг сварочного процесса;

При подключении агрегата к электрической сети наблюдается преобразование переменного тока в постоянный.Для этой процедуры вам понадобится электронный модуль, специальные выпрямители и трансформатор с высокой частотой. Для качественной сварки необходимо, чтобы будущий агрегат имел такие параметры, как особая скорость подачи проволоки, сила тока и напряжения в одинаковом равновесии. Для этих характеристик вам понадобится источник питания дуги, имеющий показания вольтамина. Длина дуги должна определять указанное напряжение. Скорость подачи автомобиля напрямую зависит от сварочного тока.

Электрическая схема устройства предусматривает тот факт, что вид сварки сильно влияет на прогрессивные характеристики устройства в целом.

Полуавтомат своими руками — подробное видео

Создан план

Любая схема самодельного устройства Обеспечивает отдельную последовательность работы:

  • На начальном уровне необходимо обеспечить предварительную чистку системы. Воспринимает последующую подачу газа;
  • Затем нужно запустить источник силы дуги;
  • Подача проволоки;
  • Только после выполнения всех действий начнется движение инвертора с заданной скоростью.
  • На завершающем этапе должна быть обеспечена защита швов и сварка кратера;

Плата управления

Для создания инвертора требуется специальная плата управления. На этом устройстве должны быть смонтированы узлы устройства:

  • Уточняющий генератор, который включает трансформатор гальванического перехода;
  • Узел, с помощью которого реле управляется;
  • Блоки обратной связи, отвечающие за сетевое напряжение и ток питания;
  • Блок тепловой защиты;
  • Блок «Антистик»;

Выбор жилья

Перед сборкой агрегата нужно подобрать корпус.Вы можете выбрать коробку или коробку подходящих размеров. Рекомендуется выбирать пластик или тонкий листовой материал. В корпус встроены трансформаторы, которые соединены с вторичными и первичными выводами.

Объединительные катушки

Первичные обмотки выполнены по параллельной схеме. Вторичные шпульки соединены последовательно. По такой схеме устройство способно принимать ток до 60 А. Выходное напряжение составит 40 В. Эти характеристики идеально подходят для сварки небольших конструкций в домашних условиях.

Система охлаждения

При непрерывной работе самодельный инвертор может сильно перегреться. Поэтому для такого устройства требуется особая система охлаждения. Наиболее. Простой метод Создание охлаждения заключается в установке вентиляторов. Эти устройства необходимо прикрепить по бокам кейса. Вентиляторы необходимо устанавливать напротив трансформаторного устройства. Механизмы прикреплены так, чтобы они могли работать на выхлопе.

Любой сварщик знает преимущества полуавтомата перед электросваркой вручную.В силу большой распространенности и невысокой стоимости инверторы ММА есть в арсенале многих мастеров. А вот со сваркой MIG дело обстоит иначе — эти аппараты дороже. Но выход есть — можно сделать полуавтоматический инвертор своими руками. Если углубиться в этот вопрос, все будет не так сложно.

Между сварками MMA и MIG есть кардинальные различия. Для работы полуавтомата необходим углекислый газ (или смесь углекислого газа с аргоном) и электродная проволока, которая через специальный шланг подается к месту сварки.Те. Принцип сварочного полуавтомата посложнее, но он универсален и его использование оправдано. Что необходимо для работы полуавтомата:

  • устройство подачи проволоки;
  • Горелка
  • ;
  • провод и шланг подачи газа к отоплению
  • источник тока с постоянным напряжением.
  • А чтобы превратить сварочный инвертор в полуавтомат, понадобится инструмент, время и желание.

Препарат

Изготовление сварочного полуавтомата в домашних условиях начинается с планирования работы.Есть два варианта выполнения сварки МИГ с инвертора:

  1. Полностью изготовить сварочный полуавтомат своими руками.
  2. Переделал только инвертор — механизм подачи готов к покупке.

В первом случае стоимость запчастей на подающее устройство выйдет около 1000 рублей, без доработок конечно. Если заводской полуавтомат включает все в одном корпусе, то самодельный будет состоять из двух частей:

  1. Сварочный инвертор.
  2. Ящик с механизмом подачи и тросиком.

Для начала нужно определиться с корпусом для второй части полуавтомата. Желательно, чтобы было легко и просторно. Механизм подачи нужно содержать в чистоте, иначе проволока будет подавать рывками, к тому же можно периодически менять катушки и регулировать механизм. Поэтому ящик должен легко закрываться и открываться.

Идеальный вариант — применить старый системный блок:

  1. аккуратный внешний вид — не беда, но гораздо приятнее, когда внутренности самоделки не торчат, а полуавтомат инвертора ММА выглядит неплохо;
  2. легкий, закрывается;
  3. корпус тонкий — в нем легко сделать необходимые пропилы;
  4. Газовый клапан
  5. и привод подачи проволоки работают от 12 вольт.Поэтому блок питания подходит от компьютера, и он уже встроен в корпус.

Теперь нужно прикинуть размер и расположение будущих деталей в корпусе. Вы можете вырезать из картона образцовые макеты и проверить их взаимное расположение. После этого можно приступать к работе.

Оптимальным вариантом электродной проволоки является катушка массой 5 ​​кг. Ее внешний диаметр 200 мм, внутренний — 50 мм. В качестве оси вращения можно использовать канализационный ПВХ. Трубка. Его внешний диаметр 50 мм.

Горелка

Самодельный полуавтомат необходимо укомплектовать горелкой. Это можно сделать самостоятельно, но лучше купить готовый набор, в который входят:

  1. Горелка с набором наконечников разного диаметра.
  2. Шланг.
  3. Евро разъем.

Горелку обычную можно купить за 2-3 тыс. Руб. Тем более что устройство самодельное, поэтому за дорогими марками гоняться не стоит.

На что обращать внимание при выборе комплекта:

  • какой сварочный ток рассчитывает горелка;
  • Длина и жесткость шланга — основная задача шланга, обеспечить беспрепятственную подачу проволоки к горелке.Если он мягкий — любой перегиб замедлит движение;
  • Пружины
  • возле разъема и горелки — не дают перегрузить шланг.

Питатель

Электродная проволока должна подаваться непрерывно и равномерно — тогда сварка будет качественной. Скорость подачи следует отрегулировать. Есть три варианта изготовления устройства:

  1. Купите полностью подготовленный механизм в сборе. Дорого, но быстро.
  2. Купить только катушки подачи.
  3. Все делать своими руками.

Если выбран третий вариант, вам потребуется:

  • два подшипника, направляющий ролик, натяжная пружина;
  • двигатель для подачи провода — мотор подходит от дворника;
  • металлическая пластина для крепления механизма.

Один прижимной подшипник — он должен быть регулируемым, второй служит роликовой опорой. Принцип изготовления:

  • пластины выполнены для вала двигателя и крепления подшипников;
  • Мотор
  • закреплен в задней пластине;
  • на вал надевается направляющий ролик;
  • верх и низ — неподвижные подшипники;

Подшипники лучше всего ставить на металлические планки — один край крепится болтом к основной пластине, а пружина с регулировочным болтом соединяется с другим.

Изготовленный механизм размещен в корпусе так, чтобы ролики располагались на одной линии с разъемом горелки, т.е. так, чтобы провод не разрабатывался. Перед роликами нужно установить жесткую трубку для выравнивания проволоки.

Реализация электротехнической части

Для этого вам понадобится:

  • два автомобильных реле;
  • Диод
  • ;
  • Регулятор двигателя
  • pWM;
  • Конденсатор
  • с транзистором;
  • Электромагнитный клапан холостого хода — для подачи газа на горелку.Подойдет любая модель вазы, например от восьмерки;
  • проводов.

Схема управления подачей провода и газа довольно проста и реализована следующим образом:

  • при нажатии кнопки на конфорке реле №1 и реле №2;
  • реле №1 включает в себя клапан подачи газа;
  • реле № 2 работает в паре с конденсатором и включает подачу проволоки с задержкой;
  • протяжка провода выполнена с дополнительной кнопкой в ​​обход реле подачи газа;
  • для снятия самоиндукции с электромагнитным клапаном К нему подключен диод.
  • Необходимо обеспечить подключение горелки к силовому кабелю от инвертора. Для этого рядом с евроразъемом можно установить быстросъемный разъем и подключить его к горелке.

Полуавтомат имеет такую ​​последовательность работы:

  1. Подача газа включена.
  2. С небольшой задержкой включается подача проволоки.

Такая последовательность нужна, чтобы провод сразу попал в защитную среду.Если без промедления изготовить полуавтомат — трос проскользнет. Для его реализации вам понадобится конденсатор и транзистор, через который подключаются реле управления двигателем. Принцип работы:

  • напряжение подается на конденсатор;
  • заряжается;
  • ток подается на транзистор;
  • реле включается.

Емкость конденсатора следует выбирать так, чтобы задержка составляла примерно 0,5 секунды — этого достаточно для заполнения сварочной ванны.

После сборки механизм нужно протестировать, а процесс изготовления можно увидеть на видео.

Переделка инвертора

Чтобы сделать полуавтомат в обычный инвертор своими руками, придется переделать его небольшую электрическую часть. Если подключить инвертор MMA к собранному корпусу — варить получится. Но при этом качество сварки будет далеко не заводским полуавтоматом. Все дело в ВАХ — вольт-амперных характеристиках.Инвертор электрической дуги выдает падающую характеристику — напряжение на выходе плавает. А для правильной работы полуавтоматы требуется жесткая характеристика — устройство поддерживает постоянное напряжение на выходе.

Следовательно, чтобы использовать ваш инвертор в качестве источника тока, вам необходимо изменить его на WA (вольт-амперная характеристика). Для этого вам понадобится:

  • тумблер;
  • Резистор переменный
  • и два постоянных;

Получить жесткую характеристику инвертора довольно просто.Для этого нужно поставить перед шунтом делитель напряжения, контролирующий сварочный ток. Для делителя используются постоянные резисторы. Теперь можно получить необходимые макливольты, которые будут пропорциональны выходному напряжению, а не силе тока. Минус в такой схеме один — слишком крутая дуга. Чтобы его смягчить, можно использовать переменный резистор, который подключается к делителю и выходу из шунта.

Плюс такого подхода в том, что появляется регулировка жесткости дуги — такая настройка есть только в профессиональных полуавтоматических полуавтоматах.А тумблер переключает инвертор между режимами MMA и MIG.

Таким образом, переделка инвертора ММА на полуавтоматический, задача хоть и не простая, но вполне выполнимая. На выходе получается устройство, не уступающее заводскому по своим характеристикам. Но при этом существенно дешевле. Стоимость такой переделки — 4-5 тысяч рублей.

Инверторы

широко используются домашними и гаражными мастерами. Однако сварка таким аппаратом требует определенного мастерства оператора.Необходимо умение «держать дугу».

Кроме того, сопротивление дуги является величиной непостоянной, поэтому качество шва напрямую зависит от квалификации сварщика.

Все эти проблемы уходят на второй план, если вы работаете на сварочном полуавтомате.

Особенности конструкции и принцип работы полуавтомата

Отличительная особенность данного сварочного аппарата — вместо сменных электродов используется непрерывно подводимая к зоне сварки проволока.

Обеспечивает постоянный контакт и имеет меньшее сопротивление по сравнению с дуговой сваркой.

Благодаря этому в месте контакта с заготовкой мгновенно образуется зона расплавленного металла. Жидкая масса склеивает поверхность, образуя качественные и прочные швы.

С помощью полуавтомата легко вскипятить любые металлы, в том числе цветные и нержавеющую сталь. Освоить технику сварки можно самостоятельно, записываться на курсы не нужно. Аппарат очень прост в эксплуатации даже для начинающего сварщика.

Помимо электрической части — источник тока большой мощности. Полуавтомат имеет в конструкции сплошную сварочную проволоку и горелочный механизм, снабженный соплом для создания газовой среды.

С обычной коэдральной проволокой работают в среде защитного инертного газа (как правило — углекислого газа). Для этого цилиндр с коробкой передач подсоединяется к специальному входному штуцеру на корпусе полуавтомата.

Кроме того, полуавтомат можно приготовить в среде самообороны, которая создается с помощью специального напыления на сварочную проволоку.В этом случае инертный газ не используется.

Именно простота работы и универсальность полуавтоматического средства делают его столь популярным среди сварщиков-любителей.

Во многих наборах реализована функция два в одном — и полуавтомат в общем случае. Инвертор произвел дополнительный разряд — клемму подключения держателя сменных электродов.


Единственный серьезный недостаток — качественный полуавтомат намного дороже. простой инвертор. По аналогичным характеристикам стоимость в 3-4 раза.

Езидри

Езидри перейти к содержанию
  • Oppskrift Stew Slices trinn для изображений trinn med
  • Hvordan bli kvitt bakrus og legge til rette for tilstanden hjemme — årsaker, диагностика и поведение
  • Et amfetamin-legemiddel — обработка при передозировке, эффекте и консервации при передозировке, тег на упаковке
  • Hvordan lage Brussel Kål Fersk og Frossen — Oppskrifter
  • Горбоу и Фоли — 6 оппскрифтеров Stykker и Hele
  • Slik gjenoppretter du ordet dokumentet hvis du ikke lagret — Detaljerte Instruksjoner
  • Лучшая подарочная упаковка в России и Европе
  • Слик Соленые кебабы — 8 Оппскрифтер Маринад для кебаба
  • Hvordan lage Mezzano Gjør det selv i korridoren mellom kjøkkenet og gangen
  • Hvordan lage en trone fra stolen — Подробные инструкции и материалы по материалам
  • ColposCopy Enkel og utvidet: Alle eksamensdetaljer
  • Art Iquibans: Grunnskoler, stiler, prinsipper for å skape deres sammensetning
  • Hvordan holde sitroner hjemme, hvordan å Spare i lang til til vinteren, oppskrifter med sukker i krukken i kjøleskapet
  • Ta vare på en nyfødt baby i de første månedene av live
  • Merry Uzerli fortalte hvorfor han forlot det fantastiske århundre — mail.ru кино
  • The Sims 4 på nettverket, Последняя нед.
  • Pyrohobby — Магазин Pyrochobby
  • Письмо Деду Морозу Эксемпель Текст
  • IPTV-рассылка: 8 бесплатных бесплатных программ для рассылок
  • Яндекс Дзен.
  • Interessante måter å tegne hunder av populære raser i forskjellige poser — Bushroom — Mediaplatform Mirtforen
  • Hvorfor flamingoer av rosa farge og hva de er matet i dyreparker, så de vil ikke være blek
  • Hvordan lage en ring fra en vanlig mynt
  • Тимати: биографии, sanger, skandaler, personlige liv og nyheter
  • Og hvorfor er det nødvendig?
  • Hvordan opphisse en fyr ved korrespondanse hvis du er i relasjoner eller bare blitt kjent
  • Яндекс Дзен.
  • 4 человека с контроллером баланса на YOTHER на телефоне
  • 3 Arbeidsveier å lese andres Viber i 2021
  • Hva er navnet på slektningene fra sin mann og kone — Фотограф Кузнецов Максим
  • Slik deaktiverer du uavhengig Windows 7-oppdateringer for alltid?
  • Крапива Hvilken er den raskeste i 2020
  • Nyttår 2020: Kjennskap til symbols og hva du skal vente i det nye året
  • * Клиника Диана и Санкт-Петербург
  • Мемориал «Героям-Панфиловцам» и Дубосеково
  • Просмотр данных на экране телевизора через Wi-Fi: DLNA, Miracast и Widi
  • Озокерит: Applikasjon hjemme (Instruksjon) :: syl.ru
  • Hvordan lage en klassisk salat elsker på trinnvis oppskrift med bilder
  • Enkel липучка, мужчины hvilke interessante ideer til hjemmet … uventet nyttige ting!
  • Hvorfor gule blader fra orkidé, hva du skal gjøre, årsaker og unendling
  • Hva å lage mat fra bete?
  • Hvordan rengjøre minkjakken riktig for ikke å ødelegge pelsen: Hva kan og kan ikke gjøres hjemme
  • Hvordan markedsføre Instagram selv: 12 metoder (2021)
  • Сообщество Steam :: Руководство :: Slik installerer du Sweetfx i Counter-Strike: Global Offensive?
  • Når skal du konsultere en lege
  • Holotropisk pust — инструктаж, teknikk hjemme
  • Невидимая Империя Юг: История Клана Ку-клукс
  • Slik sletter du all bilder VK — lagret og personlige изображения
  • Slik fjerner du tastaturet fra en bærbar PC: Hvorfor ta et tastatur fra en brbar PC.
  • Slik kobler du en flash-stasjon til en TV uten USB
  • Laks i ovnen — 11 trinnvise oppskrifter med bilder og marinader for laks

Portable Advanced diy инверторный сварочный аппарат для резки

Использование инверторного сварочного аппарата diy не новость для людей, которые знакомы или связаны со строительной и металлообрабатывающей промышленностью. Эти передовые наборы режущих устройств оснащены множеством обновленных функций и мощностей для резки или проделывания отверстий в различных типах металла.Продукты, которые можно найти здесь, имеют прочную конструкцию и служат долгое время без каких-либо компромиссов в отношении качества. Эти продукты являются сертифицированными и экологически чистыми, при соблюдении всех стандартов безопасности. Приобретайте эти высококачественные продукты от ведущих поставщиков инверторного сварочного аппарата diy на Alibaba.com по удивительным ценам и невероятным предложениям.

Отличительными вариациями инверторного сварочного аппарата высшего качества , доступного на месте, являются резаки с плазменным высвобождением, которые могут эффективно выполнять прецизионные разрезы на металлических поверхностях.Эти изделия способны резать все типы металлов и их удобно носить с собой. Эти портативные устройства абсолютно долговечны и устойчивы к суровому и требовательному использованию. Независимо от того, хотят ли покупатели использовать их в промышленных или коммерческих целях, эти товары могут легко удовлетворить все их потребности.

На Alibaba.com доступен широкий выбор инверторных сварочных аппаратов diy различных размеров, мощностей, конструкций и других функций в зависимости от требований.Эти продукты являются энергоэффективными и позволяют сэкономить до 30% на счетах за электроэнергию. Инверторная технология — одна из наиболее важных особенностей этих фантастических изделий, и одна машина включает в себя комплекты для плазменной резки, комплект для сварки TIG и комплекты для дуговой сварки. Они также оснащены функциями автофункции и защиты от перегрева и имеют антипригарное действие с функцией горячего старта.

Выбирайте эти премиальные аппараты, пролистывая разнообразный ассортимент инверторного сварочного аппарата diy на Alibaba.com, и покупайте эти продукты, экономя деньги.Они предлагаются с возможностью индивидуальной настройки и также имеют сертификаты ISO. Послепродажное обслуживание также предоставляется для некоторых моделей.

Выбор подходящего аппарата для дуговой сварки

Сварочный аппарат GYS MMA

Сварщик MMA, также называемый аппаратом для ручной дуговой сварки, представляет собой электрический трансформатор, который обеспечивает высокий уровень электрического тока на выходе. Выход сварочного аппарата состоит из заземляющего кабеля, подключаемого к свариваемой детали, и кабеля, снабженного электрододержателем.

Когда вы подносите электрод, обычно называемый «стержнем», близко к свариваемой детали, возникает короткое замыкание и высокотемпературная электрическая дуга, которая локально плавит металл свариваемых деталей, а также сам электрод.Он состоит из металлического сердечника, который будет составлять присадочный металл для сварки, и покрытия, которое образует защитный слой от окисления. Этот защитный слой называется «шлаком», и его необходимо удалить, когда сварной шов остынет. Таким образом, электроды являются расходными материалами, состав и диаметр которых должны соответствовать выполняемой работе.

Основными трудностями дуговой сварки являются:
• Сложность грунтования: если электрод находится слишком близко к свариваемым деталям, когда вы начинаете сварку, электрическая дуга не образуется, и электрод будет прилипать к свариваемым деталям. , вызывая прямое короткое замыкание.

• Трудность в поддержании правильного расстояния между стержнем и свариваемыми деталями: из-за износа стержня сварщик должен постоянно корректировать свое положение.

Сварщики трансформаторов

называются « шунтов». Инверторные сварочные аппараты MMA являются развитием этой технологии, в них используется электронный трансформатор, который непрерывно регулирует выходную мощность. Инверторные сварочные аппараты MMA более компактны и легки, они обеспечивают лучшее качество сварки благодаря точному регулированию мощности и, как правило, оснащены предохранительным устройством, которое отключает ток в случае прилипания электрода.

Сварщик MMA больше подходит для небольших работ (ремонт и т. Д.), Чем для производства:
— его легче транспортировать, потому что он не требует газового баллона
— его меньше беспокоят сквозняки при использовании на открытом воздухе — он может быть используется для сварки большинства металлов путем простой замены стержня
— обеспечивает труднодоступную сварку благодаря длине стержней
— это самая недорогая технология

404 Nie znaleziono strony — Gray Eagle Shop

Печенье ustawienia plików

W tym miejscu możesz określić swoje preferencje w zakresie wykorzystywania przez nas plików cookies.

Niezbędne do działania strony

Te pliki są niezbędne do działania naszej strony internetowej, dlatego też nie możesz ich wyłączyć.

Funkcjonalne

Te pliki umożliwiają Ci korzystanie z pozostałych funkcji strony internetowej (innych niż niezbędne do jej działania).Ich włączenie da Ci dostęp do pełnej funkcjonalności strony.

Analityczne

Te pliki pozwalają nam na dokonanie analysis dotyczących naszego sklepu internetowego, co może przyczynić się do jego lepszego funkcjonowania i dostosowania do potrzeb Użytkowników.

Analityczne dostawcy oprogramowania

Te pliki wykorzystywane są przez dostawcę oprogramowania, w ramach którego działa nasz sklep.Nie są one łączone z innymi danymi wprowadzanymi przez Ciebie w sklepie. Celem zbierania tych plików jest dokonywanie analiz, które przyczynią się do rozwoju oprogramowania. Więcej na ten temat przeczytasz w Polityce plików cookies Shoper.

Маркетинг

Dzięki tym plikom możemy prowadzić działania marketingowe.

MIG Welder — Китайские сварочные аппараты, Производители и поставщики сварочных аппаратов MIG на Made-in-China.com

1,488 Продукты

Извините! Совпадений не найдено.

Производитель / Завод

Гуандун , Китай С 2020 г.

Производитель / Завод

Гуандун , Китай С 2020 г.

Производитель / Завод

Гуандун , Китай С 2020 г.

Производитель / Завод

Гуандун , Китай С 2020 г.

Инструменты для ремонта электродвигателя Медный припой Oh2000 Hho …

450–2225 долларов США / Задавать FOB

Мин.Заказ: 1 компл.

С 2016 г.

Основные продукты

Генератор кислорода и водорода, Машина для сварки воды, Генератор кислородно-водородного пламени, Машина для кислородной резки, Машина для полировки акрила, Генератор Hho, Генератор коричневого газа, Машина для очистки двигателя от углерода, Машина для декарбонизации двигателя автомобиля, Hho for Boiler

Связаться с поставщиком

Производитель / Завод

Хунань , Китай С 2016 г.

Станция для резки концов труб в контейнерном исполнении Тип ленточной пилы

20 000–100 000 долларов США / Кусок FOB

Мин.Заказ: 1 шт.

С 2011 г.

Основные продукты

Решение для изготовления трубных катушек, Универсальный станок для резки труб и снятия фасок, Высокоскоростной ленточнопильный станок, Автоматический сварочный аппарат для труб, Аппарат для кольцевой сварки под дугу, Автоматический электрогазовый вертикальный сварочный аппарат, Станок для резки и фрезерования пластин, Станок для снятия фаски с торцов труб с ЧПУ, Многофункциональная станция для сборки труб, Автомат для сварки колен

Связаться с поставщиком

Производитель / Завод

Цзянсу , Китай С 2011 г.

Инвертор IGBT Acdc TIG

1 доллар США / Кусок FOB

Мин.Заказ: 50 Лотов

С 2013 г.

Основные продукты

Сварочный аппарат, Аппарат плазменной резки, Аппарат для стержневой сварки, Аппарат для сварки MMA, Аппарат для сварки TIG, Сварочный аппарат MIG, Аппарат для дуговой сварки, Сварщик TIG, Сварщик MIG, Устройство плазменной резки

Связаться с поставщиком

Производитель / Завод

Шаньдун , Китай С 2013 г.

Станция резки с ленточной пилой для труб контейнерного типа

20 000–100 000 долларов США / Кусок FOB

Мин.Заказ: 1 шт.

С 2011 г.

Основные продукты

Решение для изготовления трубных катушек, Универсальный станок для резки труб и снятия фасок, Высокоскоростной ленточнопильный станок, Автоматический сварочный аппарат для труб, Аппарат для кольцевой сварки под дугу, Автоматический электрогазовый вертикальный сварочный аппарат, Станок для резки и фрезерования пластин, Станок для снятия фаски с торцов труб с ЧПУ, Многофункциональная станция для сборки труб, Автомат для сварки колен

Связаться с поставщиком

Производитель / Завод

Цзянсу , Китай С 2011 г.

% PDF-1.6 % 1017 0 объект > эндобдж 1031 0 объект > / Шрифт >>> / Поля [] >> эндобдж 1044 0 объект > поток AdMintrue 1Sims, Porsche1056.02015-06-03T14: 12: 59.000-04: 00e471408ad39dc71502605a6376859a088ae72e66true2015-06-03T14: 12: 59.000-04: 002015-06-03T11: 36: 35.000-04: 00US Marketing Publishmisc.-1c4200 Arc.pdf Руководство по сварке GMAW Welding Guide

  • le-country: ca
  • ле-кантри: сша
  • le-country: za
  • le-status: активный
  • le-статус: —
  • le-asset-type: документ / руководство по сварке
  • le-locale: en_ca
  • le-locale: en_us
  • le-locale: en_za
  • le-product-type: расходные материалы / проволока mig-and-tig / superglide
  • le-product-type: расходные материалы / провода mig-and-tig / superarc
  • Consumable_MIGGMAWWires-SuperArc-SuperArcL-50
  • Consumable_MIGGMAWWires-SuperArc-SuperArcL-56
  • Consumable_MIGGMAWWires-SuperArc-SuperArcLA-100
  • Consumable_MIGGMAWWires-SuperArc-SuperArcLA-75
  • Consumable_MIGGMAWWires-SuperArc-SuperArcLA-90
  • Расходные материалы_MIGGMAWWires-SuperGlide-SuperGlideS3
  • Consumable_MIGGMAWWires-SuperGlide-SuperGlideS6
  • le-language: en
  • le-language: en
  • le-language: en
  • Линкольн Электрик Компани
  • application / pdf2016-11-04T23: 21: 12.358-04: 00
  • Руководство по газовой сварке металлической дугой
  • c4200
  • гмав
  • Направляющая для газовой сварки металлическим электродом
  • МиГ сварка
  • 962016-09-25T01: 37: 05.920-04: 00Acrobat 11.0.0The Lincoln Electric Companyd9b0f2217f73b1a04ffef2698e5d55deabbde51e6394155c4200, gmaw, руководство по газовой дуговой сварке, сварка MIGAAcrobat 11.0.0uuid: e69b2dd-8bbdd-11.0.0uuid: e69b2dd-8bbdd-11.0.0. 8ae4-bcdb33745798 конечный поток эндобдж 1018 0 объект > эндобдж 947 0 объект > эндобдж 992 0 объект > эндобдж 954 0 объект > эндобдж 955 0 объект > / Па0 >>> эндобдж 956 0 объект > эндобдж 957 0 объект > эндобдж 958 0 объект > эндобдж 959 0 объект > эндобдж 960 0 объект

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
