Глубинный металлоискатель своими руками — Мир искателей

Наиболее простой и практичный способ изготовить глубинный металлоискатель своими руками, это сделать глубинный импульсный металлоискатель. За основу можно взять уже имеющийся импульсный металлоискатель, или изготовить электронный блок импульсного металлоискателя Пират, Clone, Кощей 5И и т.д. Как сделать эти металлоискатели,  уже описано на нашем сайте.  А дальше необходимо сделать к нему глубинную катушку.

В данной статье мы разберем способы изготовления глубинных катушек для импульсных металлоискателей. Такие катушки можно использовать с металлоискателями Пират, Clone, Tracker, Кощей и другими импульсными металлоискателями.

Но следует учесть, что при одинаковых размерах глубинной рамки, с разными металлоискателями будит и разная глубина обнаружения (С Пиратом результаты будут наиболее скромные, а лучший результат показывают Кощей 5ИГ и Кощей 4ИГ (Tracker PI-G) так как у них есть отдельная глубинная прошивка!

Начнем с механических конструкций глубинных рамок для металлоискателя.

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

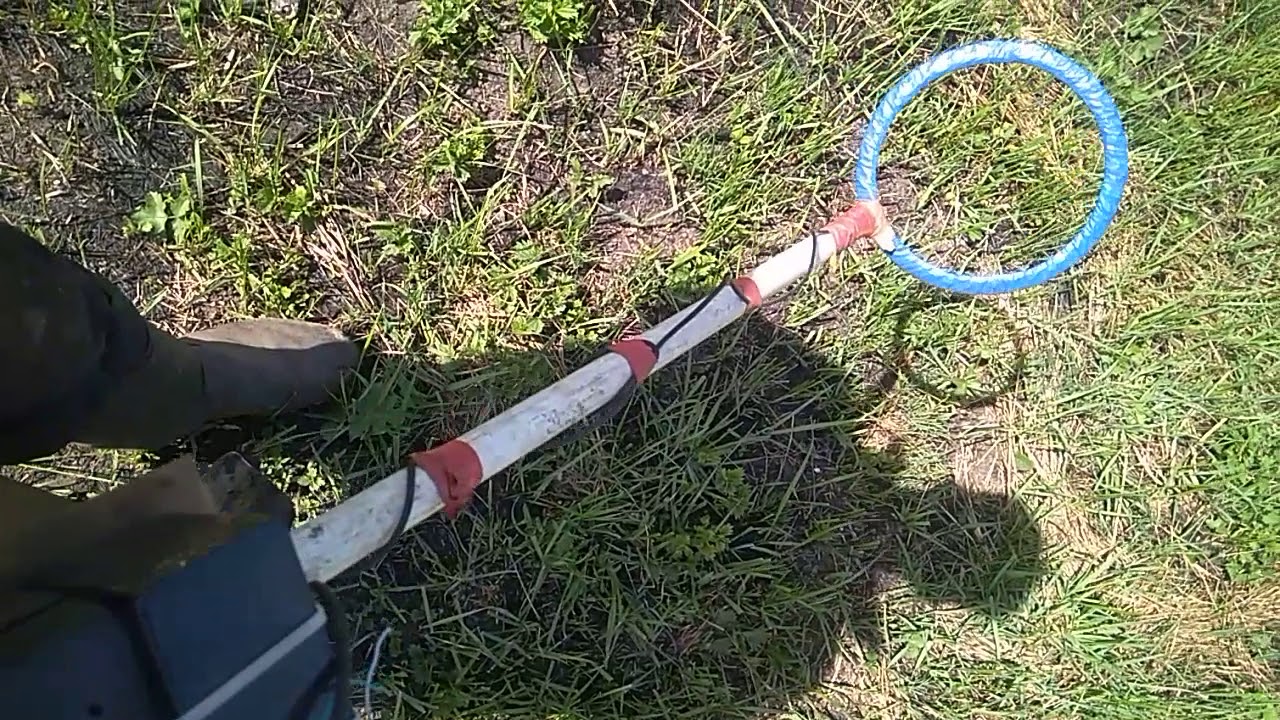

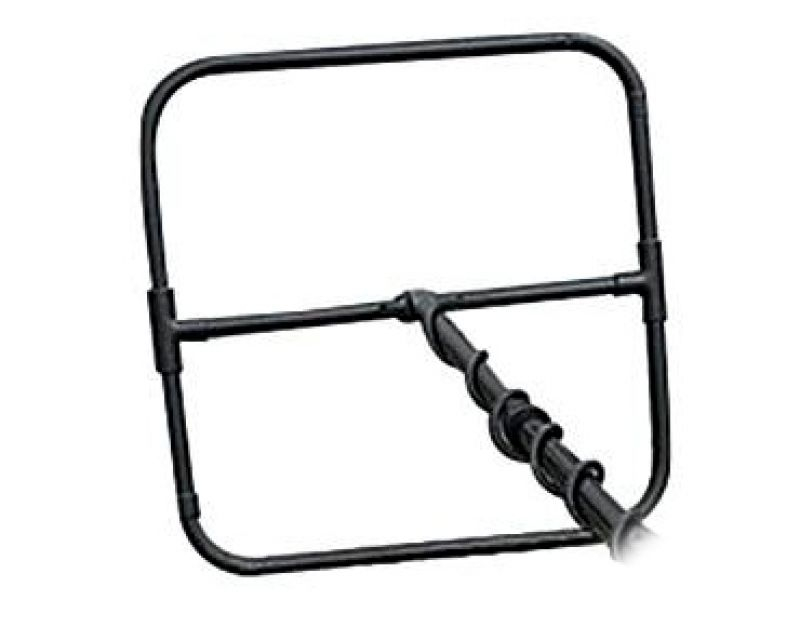

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

	40*40см	60*60см	90*90см	120*120см	150*150см
Количество витков	19	16	13	11	10
Дальность обнаружения каски с МД ПИРАТ	0,8м	0,9м	1м	1,1м	1,25м
Максимальная дальность обнаружения с металлоискателем ПИРАТ	1,7м	2,3м	2,6м	3м	3,5м
Дальность обнаружения каски с металлоискателем Кощей 5ИГ	1м	1,2м	1,25м	1,5м	1,6м
Максимальная дальность обнаружения с металлоискателем Кощей 5ИГ	2,3м	3м	3,5м	4м	5м

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

Глубинные металлоискатели. Обзор. Методика поиска с глубинным металлоискателем.

Данная статья посвящена глубинным металлоискателям

(или  еще их называют глубинниками).

Чем глубинные металлоискатели отличаются от прочих?

Основная задача глубинных металлоискателей состоит в поиске на большой глубине крупных целей.
При этом к ним предъявляется требование — игнорировать мелкий поверхностный мусор (металлический).
Именно этим глубинники отличаются от всех прочих миноискателей.

Задача по дискриминации черного  металла от цветного перед ними не стоит, хотя некоторые имеют такую функцию. Но она работает не на 100%, т.к. с увеличением глубины растет сложность идентификации металла. Да и величина цели, так же не позволяет сделать вывод о том, цветная это цель или черная (Цель очень крупная, электропроводность высокая).

Поэтому многие производители и не включают в свои глубинные приборы такой функционал.

Обзор моделей глубинных миноискателей

На сегодняшний день существует много моделей глубинников. Многие из них уже устарели, некоторые только-только появились на рынке металлодетекторов.
При выборе глубинного прибора (кроме всего прочего) надо обратить внимание на датчики, которыми прибор может комплектоваться. Это или катушка, или рамка, или и то и другое.

В чем разница между глубинниками с рамкой и с катушкой?

Глубинный металлоискатель с катушкой позволяет производить поиск в ограниченном пространстве. Кроме того, с катушкой ходить проще, т.к. управлять ей может один человек и размер ее меньше, а значит она мобильнее.
Но рамка позволяет охватить большую площадь за единицу времени и с ней проще игнорировать поверхностный мусор. Да и глубина с рамкой значительно выше, чем с катушкой.

Что такое рамка для глубинника?

Это петля из кабеля, используемая , как чувствительный элемент. Обычно в месте соединения находится электронная схема (герметично залитая компаундом).
Сама петля сажается на некий жесткий каркас, чтобы последний придавал правильную форму всей конструкции и чтобы можно пыло осуществлять пронос (этого созданного датчика) над целью без изменения геометрии (датчика).
Каркас делается из трубок. Он может быть разборный или цельный.
Сама петля может пропускаться, как внутри трубок, так и снаружи.

Глубинник Сварог Рубеж

Сварог Рубеж — это новый глубинный металлоискатель , импульсный (PI), работающий на низкой частоте 0,45кГц.
С 2020 года прибор Сварог имеет российскую локализацию.
Первая версия данного прибора имела название Сварог 5000.

Сварог очень похож на металлоискатель Deep Hunter PRO-3 SE (см далее). Однако в отличии от последнего имеет большую глубину поиска и меньший размер блока.

Характеристики по глубине:

• Каска в грунте (с катушкой 40х60см) — 1,7м
• Каска в грунте (с катушкой 24см) — более 1,25м
• Каска (с рамкой 100х100) — более 3м
• Банка из под Кока-Колы 0,33 (с катушкой 24см)  — 1,25м

Сварог Рубеж может работать , как с катушкой, так и с рамкой.

Возможные датчики для заказа:

• катушка 40х60см
• катушка  24см
• рамка 140х140см
• рамка 200х200см

Из настроек мы имеем:

• кнопку стабилизации схемы (балансировка по грунту)
• включение и громкость
• регулятор игнорирования мелких целей
• чувствительность

При работе Сварог автоматически подстраивается под изменение грунта.
Сварог Рубеж — это достаточно гибкий прибор, он привлекает:

• глубиной поиска
• стабильностью
• большим выбором датчиков
• возможностью работать , как одному, так и в команде
• возможностью игнорирования мелкого мусора
• возможностью работать, как в поле, так и в ограниченном пространстве

Deep Hunter Golden Mask

На 2019 год фирма Golden Mask выпускает модель Deep Hunter PRO-3 и Pro-3 SE. Это современный глубинный металлодетектор, способный работать , как с рамкой, так и с катушкой.
Прибор обладает высокой глубиной поиска (с рамкой 125х125см — каска — 3м).
(Похож на Сварог Рубеж. Но глубине поменьше и стоит дороже)

Возможные датчики:

• Рамка 125х125см
• Рамка 180х180см
• Катушки 20см, 28×42см, 42см или 58см

Deep Hunter Pro-3 SE имеет , как автоматическую подстройку под грунт, так и ручную.

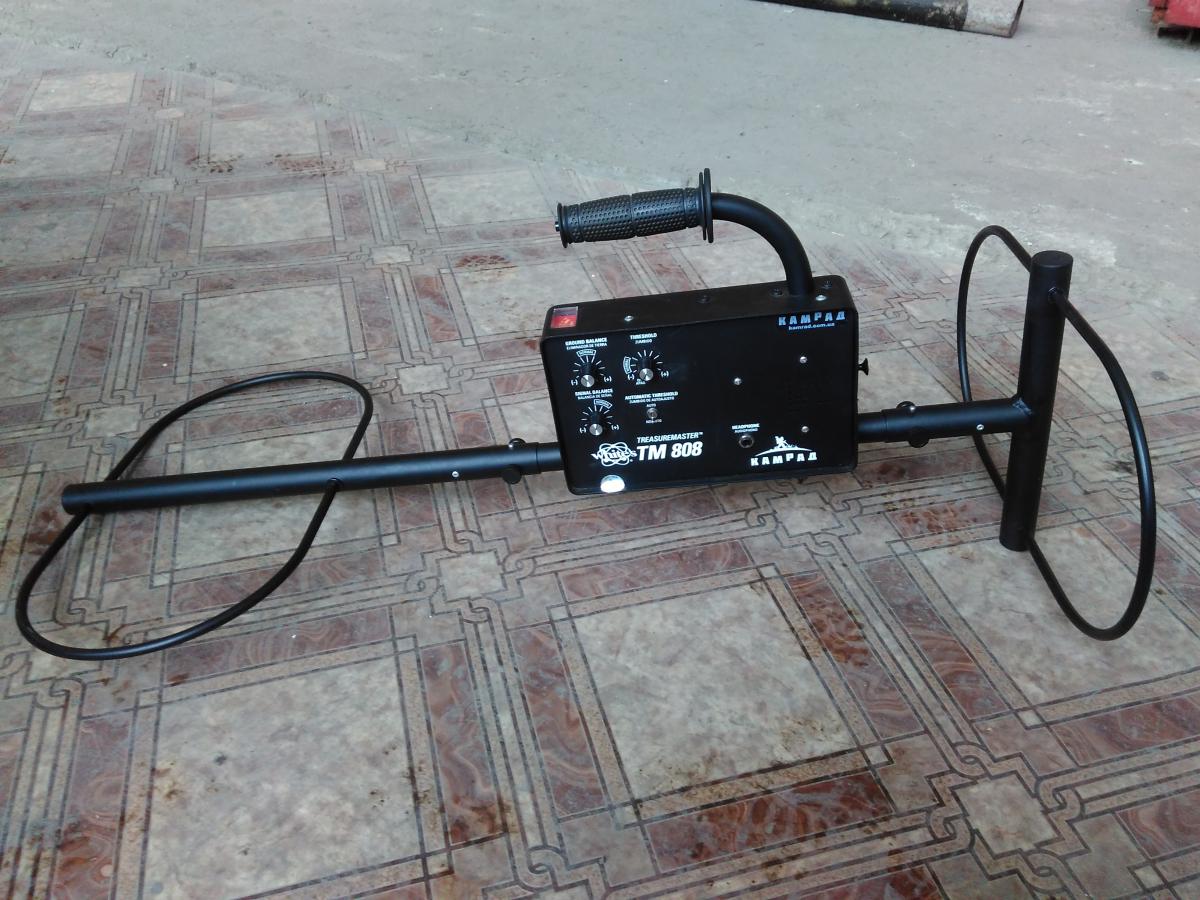

Глубинник TM-808 Whites

Фирма Whites достаточно известна своими металлоискателями. TM-808 — это ее глубинный прибор, работающий только с катушками.

TM-808 выпускается давно. И на сегодняшний день уже устарел.
Если не касаться его поисковых характеристик: глубины поиска и стабильности, то TM имеет большой минус — катушки, которые подвержены деформации.
При деформации поисковых элемнтов, пропадает глубина поиска.
Это существенный недостаток для полевых условий работы.

TM-808 не имеет дискриминации. (но, как мы говорили ранее, для глубинника это не особо важно)

По глубине для TM-808 заявлено — 4м (видимо для танка). В документации характеристики не прописаны. На практике, глубина получается гораздо скромнее.

Считается , что TM-808 хорошо использовать в ограниченном пространстве.

Глубинник Fisher Gemini-3

Фирма Fisher Labs давно оcвоила выпуск металлоискателя — Fisher Gemini-3, использующего в качестве поисковых элементов — катушки, которые убраны в кожухи (если вспомнить TM-808, то именно то, что поисковые элементы Gemini-3 убраны в кожухи, защищает последние от деформации).

Поисковые характеристики Fisher Gemini-3 похожи на TM-808. Вобщем-то прибор устарел.

Gemini-3 представляет собой 2-а ящика (с датчиками внутри) разнесенных по краям штанги. Этот глубинный металлоискатель носят на плече или используют 2-а ящика 2-а разных человека.

Дискриминации в Gemini-3 нет.

По глубине для Fisher Gemini-3 в документации заявлено — 6м (видимо для танка). На практике, никто из поисковиков не мог подтвердить эту глубину.

Глубинная насадка для GTI-2500 Garrett

Металлоискатель Garrett GTI-2500 выпускается давно. Сам прибор теряет свою актуальность. Однако GTI-2500 может использовать специальную глубинную насадку, что делает его из грунтового металлоискателя  — глубинным.

Характеристики у глубинника Garrett GTI-2500 достаточно скромные ( скромнее, чем у Gemini-3 и TM-808).  В документации они не прописаны.
Однако поисковики считают глубинный металлоискатель 2500 практичным.

GTI-2500 имеет 2-е катушки в жесткой оболочке на жесткой штанге.

Detech SSP-5100

Есть еще такой глубинный миноискатель, как Detech SSP-5100. Он очень похож на Deep Hunter PRO-3.(Именно похож).
У Deep Hunter характеристики лучше, в том числе и по стабильности.

А так SSP-5100 может использовать , как рамки, так и катушки.

Detech SSP-5100 очень привлекателен по описанию. На экран выдается спектрограмма сигнала.
Как видно из картинки, обещается глубина до 4м с рамкой 100х100см.
Но в инструкции о глубине ничего не пишется!

Остается только попробовать, как он работает на практике (посмотреть видео пользователей).

Что важно знать при покупке глубинного металлоискателя?

При покупке глубинного миноискателя важно реально оценивать возможности прибора. На практике часто оказывается, что характеристики из рекламных буклетов не достигаются.
В инструкциях, как правило, данных по глубине обнаружения не пишется.

Что нужно от глубинного металлоискателя:

• глубина поиска
• стабильность
• разнообразие датчиков (катушки и рамки)
• игнорирование мелкого мусора
• гибкость — возможность работы , как в поле, так и в ограниченном пространстве (например, в лесу)

О кладах…
В этом случае важна «гибкость прибора».
Клады зарывались не слишком глубоко — около 0,5м (если учесть временное наслоение грунта, то сейчас может доходить до 0,8м).
Сейчас эти места сопровождаются обилием мелких целей и металлического мусора (т.е. его надо как-то игнорировать).
Поэтому и используют рамку (для обнаружения точек исследования), чтобы мусора не было, или небольшую катушку, чтобы не цеплять несколько целей сразу, но видеть глубоко.

При поиске по войне глубина залегания цели может действительно доходить до 3-4 метров. Конечно, в этом случае она важна. Но при условии стабильности самого прибора.

Иногда при поиске крайне важна глубина — например, поиск на дне водоема.

Лучше ориентироваться на видео , снятые пользователями, в которых они показывают работу глубинника и его глубину поиска.
Конечно, это будут не максимальные параметры. Но зато — рабочие. Т.е. та глубина , на которой глубинный металлоискатель легко находит крупный предмет.

Что показывает прктический опыт эксплуатации глубинных металлоискателей?

Fisher Gemini-3

Конструктив этого прибора представляет из себя штангу , на концах которой расположены датчики.

Ходить с этим глубинником удобно только по полям. В лесу (или в условиях ограниченного пространства) длинная штанга очень мешает.
Глубина не сильно большая.
Для каких-то задач этого глубинника хватает.
Но были случаи, когда при поиске танка или самолета, он оказывался бессилен. (не хватило глубины)

Глубинная насадка для Garrett GTI-2500

Этот прибор представляет из себя две катушки на тяжелой металлической штанге.

Ситуация похожая , что и с Gemini-3.
Удобно только на открытых местах.
В добавок его приходится носить в руке, которая быстро устает (а у Gemini-3 — ремень на плечо).
Часто для больших глубин не пригоден (как и в случае с Gemini-3)

Whites TM-808

Этот глубинник часто используют по военной археологии.  Достаточно удобно с ним ходить в условиях ограниченного пространства. Например, в лесу.

Но достаточно капризный , если задеваешь им что-то или резко меняется высота грунта (он дает сигнал).
Еще его активные элементы легко погнуть (тогда уходит глубина поиска). Именно поэтому он продается в больших коробках.
Gemini-3 и GTI-2500 лишены этого недостатка (у Gemini активные элементы убраны в жесткие коробки, у GTI-2500 — это жесткие и прочные катушки, но тут и вес сразу становится больше).

Сварог Рубеж

Позволяет ходить , как с рамкой (это скорее коллективная работа), так и с катушкой (может ходить и один человек).

Соответственно решается задача  поиска на больших пространствах и в ограниченных условиях.

Например, можно применить небольшую катушку в 24см в диаметре. Глубина будет солидной, но везде с этой катушкой можно пройти.

Большая глубина поиска, которая позволяет находить большие глубокие цели, а не только клады (которые , как правило, неглубокого залегания)
Блок легкий и компактный.

Deep Hunter PRO-3

Имеет такие же достоинства , как и Сварог Рубеж.

Однако Deep Hunter очень чувствителен к легкому удару по регулировочным крутилкам.
(Легкий удар по крутилке и прибор уже не работает. В то время , как Сварог Рубеж лишен такого конструктивнного недостатка).

SSP-5100

Имеет все те же преимущества и особеннности, что Deep Hunter и Сварог.
Но менее стабилен и глубина поменьше.

В добавок есть вопросы при комплектации… По умолчанию в комплекте с ним идет рамка 100х100см.
Если попытаться скомплектовать его  другой рамкой и катушкой (это надо покупать в плюс к базовой поставке), то сумма комплекта будет внушительной.

Дата: Среда, 17 Января 2018

СХЕМА МЕТАЛЛОИСКАТЕЛЯ

Недавно опубликованная схема металлоискателя, вызвала большой интерес среди радиолюбителей. И это не удивительно, ведь по техническим характеристикам тот металлоискатель не уступал многим промышленным аппаратам среднего ценового уровня, а по своей простоте сборки и настройки превосходил их.    За несколько месяцев схема металлоискателя была многократно повторена многими радиолюбителями, даже не очень опытными, и практически всегда на форуме оставляли самые положительные отзывы о нём. В отдельных случаях, конечно возникали проблемы с настройкой, что вызывало немало вопросов и долгих обсуждений на конференции, поэтому было решено систематизировать всю информацию по данному металлоискателю и вместе с обновлённой схемой разместить здесь.    Принципиальная схема металлоискателя находится в архиве в виде файла sPlan. Как видно из схемы, некоторым изменениям подвергся входной каскад на LM358, появилась возможность кнопкой поменять фазу сигнала, добавлен светодиодный индикатор отклика от цели в земле, который позволяет визуально определить железо — цветмет и добавлен один транзистор в УНЧ. Теперь туда смело можно ставить обычный малогабаритный 8-ми Омный динамик. Именно его рекомендуется использовать для звукоизлучения, так как наушники будут мешать продираться через кусты, а ЗП-шка слишком тиха для поиска на берегу шумных рек и морей.     Корпус металлоискателя каждый делает из чего есть под рукой. Главное, чтоб он был достаточно прочный, влагонепроницаемый и желательно из металла. Дополнительная экранировка будет совсем не лишней, ведь в металлоискателе стоят очень чувствительные ОУ. Сзади стоят два тюльпана для подключения поисковых катушек качественным экранированным проводом.    Питание металлоискателя 12В, но вполне допустимо снизить его и до 8. Выбирая источник питания учтите, что вам придётся ходить с ним на природе целый день, поэтому батарея должна держать часов 10. В авторском варианте, естественно с немного худшей чувствительностью, аппарат работал даже от двух старых литий-ионных аккумуляторов от мобильного телефона. Ток потребления металлоискателя около 50мА, так что в отдельных случаях можно поставить и 9-ти вольтовую крону, но такого питания хватит на 2 часа работы, не больше.    Для заряда аккумуляторов выведено гнездо, на которое и подаётся питание с зарядного устройства или в простейшем случае с БП через резистор. Обязательно установите регулятор громкости, ведь иногда придётся искать в обстановке секретности (в тылу врага), ориентируясь только по светодиодам. С другой стороны передней панели находится регулятор Trash — порог. С его помощью выставляют момент, когда металлоискатель перестаёт пищать сам по себе, и звук появляется только при наличии металла в пределах видимости поисковой катушки.    Об изготовлении катушки металлоискателя было написано немало, добавлю только некоторую свежую информацию. Начинаем с изготовления шаблона для намотки.     Материал любой подходящий (ДВП, фанера, оргстекло, пластик и т.д), изготавливается из 5 мм фанеры. Кромки готового шаблона обрабатываем и оклеиваем скотчем, чтоб шаблон не приклеился к катушке. Готовый шаблон зажимаем осью в тиски и мотаем на него 80 витков провода, пропитывая каждые 20 витков цапонлаком. Пропитывать эпоксидкой можно на свой страх и риск, на многих форумах пишут о том что попадаются партии смолы с разной электро проводностью, что сказывается на параметрах катушки не в лучшую сторону. После высыхания, разбираем шаблон, снимаем катушку и »утягиваем» ее »талию» фум лентой. Применение изоленты считаю нецелесообразным так как изолента имеет липкую сторону и может сместить витки — цапонлак не эпоксидка.    Далее экранируем фольгой (я применяю фольгу на лавсане извлеченную из антенного кабеля типа RG-6U, куска длиной 2 метра вполне хватает на 2 катушки), затем обматываем луженым проводом, а сверху изолентой или фум лентой. В результате получаем абсолютно идентичные по параметрам, геометрии и добротности катушки, что немаловажно для балансного металлоискателя, так как балансники очень критичны к геометрии катушек. Затем настраиваем катушки в резонанс и начинаем сводить в »0». Следует помнить что для данной модели сведение в абсолютный »0» нежелательно — пропадет дискриминация, так что достаточно разбаланса в 0,2-0,6 милливольт, хоть глубина обнаружения и снизится на пару сантиметров. Сведя катушки, фиксируем их между собой цианакрилатом и нитками, сушим. Теперь приступаем к изготовлению корпуса датчика.    Самым оптимальным и дешевым, по моему мнению, является датчик изготовленный из потолочной плитки. Делаем шаблон, нарезаем заготовок и выклеиваем корпус. Щечки катушкодержателя не советую делать из оргстекла — очень хрупкое, лучше применить стеклотекстолит, а еще лучше — пластиковые вкладыши, которые путейцы под рельс на шпалу кладут (только поезд под откос не пустите). На выходе имеем вполне приличные, легкие и дешевые в изготовлении, поисковые датчики металлоискателя.    В качестве несущих трубок, можно использовать телескопическую малярную штангу, урезанную до нужного размера. Пойдёт и раздвижной черенок от китайской швабры, или китайского трехколенного подсака для рыбной ловли.    Про настройку контуров тоже было немало сказано. Предоставим слово гостям форума: Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Далее сведение в ноль. Проще припаять на выход 1-го каскада стрелочник (чувствительный вольтметр) и наложив катушки внахлёст примерно 1см сдвигать — раздвигать. А стрелка покажет точку нуля. Она может быть довольно точная и поймать её сразу нелегко. Но она есть. Если всё-же не получается, попробуйте перевернуть одну из катушек.    Схему металлоискателя можно и нужно проверить сначала без катушек. Для этого мысленно разобъём её на блоки, которые настраиваем и запускаем по отдельности:  Формирователь двухполярного напряжения на U6A — делает из 12В +-6В.  Кварцевый генератор частоты на 561ЛА7 — создаёт 32768Гц.  Делитель частоты на 561ТМ2 — делит 32768Гц на 4, получаем 8192Гц на выводах 1,2,12,13.  Генератор тонального сигнала для динамика на U6B — генерирует писк на выводе 4.  Управляемый усилитель звука на Q5, Q6, Q7 — усиливает звук генератора U6B, если есть сигнал отклика с U2B.  Усилители сигнала отклика цели U1B, U2A, U2B — малое напряжение отклика разгоняют до нескольких вольт, что позволяет засвечивать светодиод и включать усилитель.    Конечно здесь рассмотрены не все возможные вопросы, поэтому уточняйте дополнительную информацию по настройке металлоискателя на форуме. А мне остаётся отдельно поблагодарить Электродыча — за хороше описание конструкции катушки, slavake — за нарисованную новую схему, и всех остальных участников форума — за проявленный интерес к металлоискателю.    Форум по металлоискателям    Форум по обсуждению материала СХЕМА МЕТАЛЛОИСКАТЕЛЯ

Высокочувствительный металлоискатель цветных металлов — схема » Полезные самоделки ✔тысячи самоделок для всей семьи

Высокочувствительный металлоискатель цветных металлов. Принципиальная электрическая схема и описание конструкции металлоискателя цветных и драгоценных металлов, способного обнаруживать предметы на глубине 2. ..3 м..

---

Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние — небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических изданиях, но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя… О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.

Принцип действия

Он основан на сравнении двух частот. Одна из них эталонная, а другая — изменяющаяся. Причем отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах ЗИ-НЕ интегральной DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и СЗ, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1. Рис.1. Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

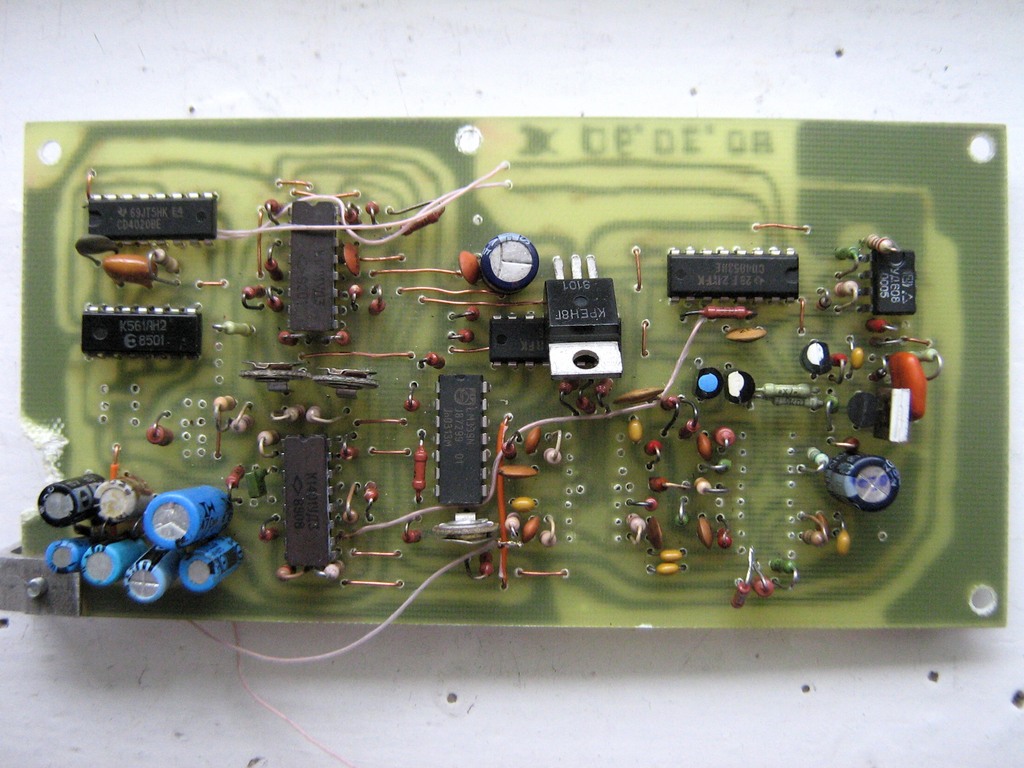

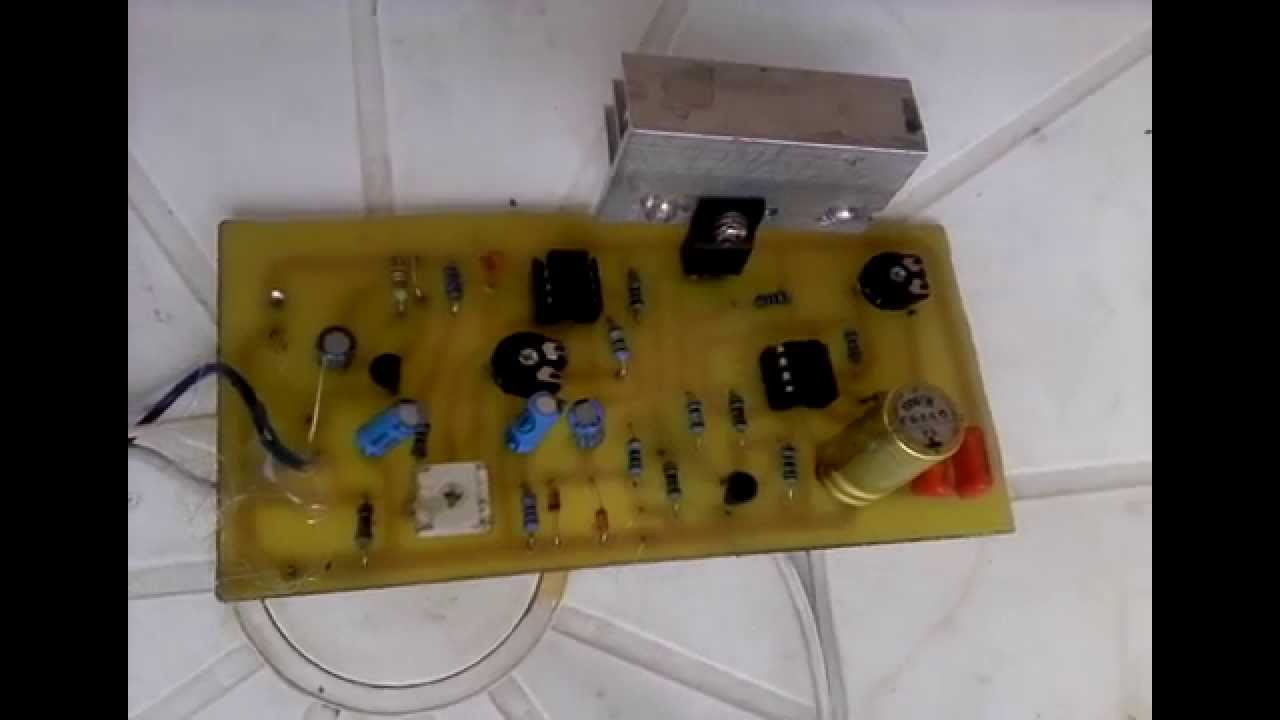

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.

Рис.2. Печатная плата самодельного металлоискателя, с указанием расположений элементов.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа «Крона». В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним — 10 мм, согнутой в форме окружности 0 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место — по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.



Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Н. Кочетов, по материалам «Млад Конструктор»

Глубинный металлодетектор Whites PCL 400

Whites PCL 400

Купить глубинный металлодетектор Купить глубинный металлодетектор White`s PCL 400 — глубинный металлоискатель для поиска больших предметов на большой глубине (металлических труб, бочек, сундуков, оборудования, кладов, реликвий и т.д.) А также для обнаружения труб, коммуникационных кабелей, и их трассировки, вычисления их глубины залегания. Возможности глубинного  металлодетектора Whites PCL 400: Глубиный Металлоискатель Whites PCL 400 обнаруживает предметы размером больше 10×10 см. Глубина обнаружения металлов: Банка алюминевая — 0.7-1 м каска — 1,0—1,5 м, Канистра 10л — 1,7 м Канистра 20л — 2,8 м Бочка 60 л — 3,1 м предметы большего размера — до 6 метров Детектор PCL 400 имеет функции: отстройки от грунта, настройку порога, балансировку сигнала, настройки чувствительности. Возможна оценка глубины залегания металла триангуляционным методом. Трассировка труб и кабелей, вычисление их глубины залегания. Прибор работает в статическом режиме. Принцип действия – VLF. Рабочая частота – 12,5 кГц. Питание – 8хAA и 6xAA батареек Поисковые рамки – 25 х 41 см. Вес – около 2.3 кг Идеален для «профессиональных турбооросительных металлоломщиков». Для поиска ти трассировки труб и кабелей из черного и цветных металлов. А также по войне и старине. Состояние по фото. Полностью работоспособный. Преимущество желтого цвета поймут те кто ходил с ТМ808 под палящим солнцем. В комплекте инструкция на англ языке.  И оригинальный чемоданчик для перевозки   Состояние: б/у  —  5500 грн Есть в наличии разные модели глубинников от 2500 грн / 320 у е В наличии!                                           Также в наличии катушки  Катушки NEL и Катушки Mars MD практически ко всем    металлодетекторам ( все  типоразмеры)   Возможно и б/у  — наличие уточняйте. Лопаты Фискарс.   ПОИСКОВЫЕ МАГНИТЫ   GPS НАВИГАТОРЫ для копа с привязанными старинными картами!   Мы занимаемся поиском с металлодетекторами   и продажей б/у поисковой аппаратуры с  марта 2007 года.   Поэтому можем проконсультировать по этой теме. Помочь выбрать металлодетектор.   Контакты — Мобильный телефон   — Email    Также используйте страницу ЗАКАЗАТЬ , указывая свою електронную почту, мобильный телефон и  модель металлодетектора.   Доставка металлодетектора перевозчиками   АВТОЛЮКС, НОВАЯ ПОЧТА, ИНТАЙМ, ЕВРОЕКСПРЕСС и другими в города:    А/П Борисполь, Авангард (Одес.обл), Александрия (Кировоградская обл.), Алушта (Республика Крым), Алчевск (Луганская обл.), Армянск (Республика Крым), Артемовск (Донецкая обл.), Ахтырка (Сумская обл.), Балаклава, Бахчисарай (Республика Крым), Белая Церковь (Киевская обл. ), Белгород-Днестровский (Одесская обл.), Белозёрка, Бердичев (Житомирская обл.), Бердянск (Запорожская обл.), Бишев, Богуслав, Борислав, Бориспoль, Борова, Бортничи, Боярка, Бровары (Киевская обл.), Брусилов, Буча, Васильевка (Запорожская обл.), Васильков, Верхнеднепровск, Винница, Вишнёвое, Владимир-Волынский, Вознесенск (Николаевская обл.), Володарка, Вышгород, Гайсин, Глеваха, Глухов, Голая Пристань, Горловка (Донецкая обл.), Дергачи, Джанкой (Республика Крым), Дмитриевка, Днепродзержинск (Днепропетровская обл.), Днепропетровск, Днепрорудный (Запорожская обл.), Донецк, Донецк Куприна, Дрогобыч, Евпатория (Республика Крым), Елизаветовка (Днепр.обл), Енакиево (Донецкая обл.), Желтые Воды, Житомир, Жмеринка, Запорожье, Змиёв, Знаменка (Кировоградская обл.), Золотоноша (Черкасская обл.), Ивано-Франковск, Измаил (Одесская обл.), Изюм (Харьковская обл.), Ильичевск (Одесская обл.), Инкерман, Ирпень, Кагарлык, Калуш (Ивано-Франковская обл.), Каменец-Подольский (Хмельницкая обл. ), Карноуховка (Днепр.обл), Каховка, Керчь (Республика Крым), Киев, Кировоград, Кировское (Днепр.обл), Ковель (Волынская обл.), Коломыя (Ивано-Франковская обл.), Комсомольск (Полтавская обл.), Конотоп (Сумская обл.), Константиновка (Донецкая обл.), Коростень, Котовск (Одесская обл.), Краматорск (Донецкая обл.), Красноармейск (Донецкая обл.), Кременчуг (Полтавская обл.), Кривой Рог (Днепропетровская обл.), Куяльник (Одес.обл), Лисичанск (Луганская обл.), Лозовая, Лубны (Полтавская обл.), Луганск, Луцк, Львов, Макаров, Макеевка (Донецкая обл.), Малин (Житомирская обл.), Марганец (Днепропетровская обл.), Мариуполь (Донецкая обл.), Мелитополь (Запорожская обл.), Мерефа, Миргород (Полтавская обл.), Мирное (АРК), Могилев-Подольский, Мукачево (Закарпатская обл.), Нежин (Черниговская обл.), Нетешин, Николаев, Никополь (Днепропетровская обл.), Новая Каховка (Херсонская обл.), Нововолынск, Новоград — Волынский, Новомосковск (Днепр.обл), Новосёлки, Обухов, Одесса, Павлоград (Днепропетровская обл. ) , Первомайск (Луганская область), Первомайск (Николаевская область), Переяслав-Хмельницкий, Пирятин, Подгороднее (Днепр.обл), Пологи (Запорожская обл.), Полтава, Попельня, Приднепровское (Днепр. обл.), Прилуки (Черниговская обл.), Пятихатки (Днепр.обл), Ровно, Рокитно, Ромны, Рубежное, Саки (Республика Крым), Самбор, Свалява, Свердловск (Луганская обл.), Севастополь (Республика Крым), Северодонецк (Луганская обл.), Симферополь (Республика Крым), Синельниковое (Днепр.обл), Сквира, Славута, Славутич (Киевская обл.), Славянск (Донецкая обл.), Смела (Черкасская обл.), Солёное (Днепр.обл), Ставище, Стаханов (Луганская обл.), Стебник, Сторожинец, Стрий (Львовская обл.), Судак (Республика Крым), Сумы, Сурско-Литовское (Днепр. обл), Тараща, Таромское (Днепр.обл), Тернополь, Тетиев, Торез (Донецкая обл.), Трускавец, Ужгород, Умань (Черкасская обл.), Фастов (Киевская обл.), Феодосия (Республика Крым), Форос, Харьков, Херсон, Хмельницкий, Цюрупинск, Чабаны, Черкассы, Чернигов, Черновцы, Черноморское, Чугуев, Шепетовка, Шостка (Сумская обл. ), Щелкино (Республика Крым), Энергодар (Запорожская обл.), Юбилейное (Днепр.обл), Южное, Южноукраинск (Николаевская обл.), Ялта (Республика Крым), Акимовка, Александрия, Алушта, Алчевск, Антрацит, Апостолово, Армянск, Артемовск, Арциз, Ахтырка, Балаклея, Балта, Барышевка, Бахмач, Бахчисарай, Баштанка, Белая церковь, Белгород-Днестровский, Белополье, Бердичев, Бердянск, Березань, Бершадь, Бобринец, Болград, Борисполь, Боярка, Бровары, Броды, Буринь, Варва, Васильевка, Васильков, Великая Михайловка, Верхнеднепровск, Вижница, Винница, Виноградов, Вишнёвое, Владимир-Волынский, Вознесенск, Волочиск, Вольногорск, Вышгород, Гадяч, Гайсин, Геническ, Глобино, Глухов, Голая Пристань, Горловка, Городище, Городок, Горохов, Гребенка, Дебальцево, Джанкой, Днепродзержинск, Днепропетровск, Днепрорудный, Долинська, Долына, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Евпатория, Енакиево, Желтые Воды, Житомир, Жмеринка, Запорожье, Звенигородка, Зеньков, Знаменка, Золотоноша, Золочев, Ивано-Франковск, Измаил, Изюм, Ильичевск, Ирпень, Ичня, Казатин, Калуш, Каменец-Подольский, Каменка (Черкасская), Каменка-Днепровская, Канев, Карловка, Катеринопоыль, Каховка, Кельменцы, Керчь, Киев, Килия, Кировоград, Кировск, Кишинев (Молдова), Кобеляки, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Корец, Коростень, Коростышев, Корсунь-Шевченковский, Костополь, Котельва, Котовск, Коцюбинское, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Краснополье, Красный Луч, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Купянск, Лебедин, Ленино, Летичев, Лисичанск, Лозовая, Лохвиця, Лубны, Луганск, Луцк, Лысянка, Львов, Любомль, Макаров, Макеевка, Малин, Марганец, Мариуполь, Машевка, Мелитополь, Мельниц, Мена, Минск (Беларусь), Миргород, Мироновка, Млынов, Могилев-Подольский, Монастырище, Москва (Россия), Мукачево, Надвирна, Нежин, Нетешин, Николаев, Никополь, Новая Каховка, Новгородка, Новоазовск, Нововолынск, Новоград — Волынский, Новомосковск, Новоселица, Новоукраинка, Новый Буг, Носовка, Обухов, Овруч, Одесса, Орджоникидзе, Орехов, Оржица, Очаков, Павлоград, Первомайск (Луг. обл.), Первомайск (Ник. обл.), Первомайский, Переяслав-Хмельницкий, Першотравенск, Петропавловка, Пирятин, Покровское, Пологи, Полонное, Полтава, Попасная, Прилуки, Путивль, Пятихатки, Рава-Русская, Раздельная, Рени, Решетиловка, Ровеньки, Ровно, Ромны, Ростов-на-Дону (Россия), Рубежное, Саки, Самбор, Санкт-Петербург (Россия), Сарны, Сватово, Свердловск, Светловодск, Севастополь, Северодонецк, Семеновка, Середина-Буда, Симферополь, Синельниково, Скадовск, Славута, Славутич, Славянск, Смела, Снятын, Старобельск, Староконстантинов, Стаханов, Сторожинец, Стоянка, Стрый, Судак, Сумы, Тальное, Татарбунары, Терновка, Тернополь, Тетиев, Токмак, Торез, Тростянец, Трускавец, Тячев, Ужгород, Умань, Фастов, Феодосия, Харцызск, Харьков, Херсон, Хмельник, Хмельницкий, Хорол, Хотын, Хуст, Царичанка, Чаплынка, Червоноград, Черкассы, Чернигов, Черновцы, Черноморское, Чигирин, Чугуев, Чутово, Шахтерск, Шепетовка, Шостка, Шпола, Щелкино, Энергодар, Южноукраинск, Южный, Яготин, Якимовка, Ялта, Ямполь,

схема, инструкция и отзывы.

Для сборки металлоискателя своими руками вам обязательно понадобится

В переводе с латинского понятие «дискриминация» означает буквально «различение», чаще всего обыватель сталкивается с понятием дискриминации по расовому, половому и другим признакам. Однако это ставшее не самым приятным слово вновь обрело новую жизнь благодаря разработчикам металлодетекторов, которые использовали его для обозначения функции, отвечающей за различение черных и цветных металлов.

Дискриминация — важнейшая функция, благодаря которой пользователю легче работать в самых разных условиях. По сути дискриминация металлов — это четкое разделение металлов по их проводимости, в зависимости от которых меняется качество полученного сигнала. //Благодаря приборам с дискриминацией поисковики могут настроить свой детектор на пропуск нежелательных целей, исключив из поиска металлический мусор.

Самой частой проблемой, с которой сталкивается кладоискатель — замусоренные территории, забитые пробками от бутылок, язычками от алюминиевых банок, кусочками фольги от сигаретных пачек, ржавыми гвоздями, проволокой — на самом деле даже на, казалось бы, чистом участке находится настоящий мусорный полигон. Так вот, при наличии у металлоискателя лишь одного режима «Все Металлы» прибор будет реагировать на весь этот хлам, не давая возможности найти хоть что-то мало-мальски ценное. Здесь то и приходит на помощь дискриминатор, отсекающий сигналы от ненужных целей и настроенный исключительно на значимые находки из цветных металлов, золота, серебра.

Типы дискриминации современных металлоискателей

Переменная дискриминация работает по принципу различения черных и цветных металлов по их электропроводности. В данном случае порог дискриминации настраивается пользователем вручную. Схема довольно проста: переменный резистор задает уровень, при котором и производится разделение сигналов от различных типов металлов.

Самый распространенный тип дискриминации в современном металлоискателе — визуальный . На дисплее находится шкала дискриминации, разбитая на несколько сегментов по золоту, серебру, никелю, меди и пр. При обнаружении золотых украшений или самородков дискриминатор указывает тип найденного объекта. Чаще всего в описании таких приборов указываются режимы дискриминации: All-Metal (все металлы), Coins (монеты), Jewelry (драгоценности, ювелирные украшения), Relics (реликвии).

Селективная дискриминация (фильтр) является более продвинутой, поскольку дает возможность настроить металлодетектор на исключения из поиска группы металлов с определенной проводимостью. Так, детектор может принимать сигналы от золота и меди, но исключить никель и серебро — в зависимости от цели поиска. Настройки являются пользовательскими, то есть задаются поисковиком. Иногда производители называют такую функцию «маской дискриминации».

Вид дисплея детектора с селективной дискриминацией на примере . Здесь находятся сегменты, отвечающие за дискриминацию. Способ дискриминации меняется кнопкой Elim. Кнопка Elim также пригодится для фильтрации ненужных целей — фольги, железа и пр.

Двухмерная дискриминация воплощена в линейке металлоискателей Minelab. Металлы сравниваются по электропроводности и содержанию железа. Такой вид дискриминации металлов можно встретить у приборов моделей E-Trac и Explorer.

Smartfind 2 значительно повышает FeCo дискриминацию компании Minelab для анализа и отображения железистых (Fe) и проводящих (Co) свойств цели на полноцветном ЖК-дисплее. Сверхбыстрые микроконтроллеры осуществляют цифровую обработку сигнала для обеспечения значительно улучшенного разделения цели.

Правильное использование дискриминатора

При работе с металлодетектором не следует чрезмерно увлекаться настройкой дискриминатора, можно отсечь лишь сигналы от действительно ненужного мусора — например, алюминия. Отсекая сигналы от «ненужных» цветных металлов, вы лишаете себя шанса найти что-то действительно ценное. Даже предмет из обычного железа может оказаться древней реликвией, цена которой значительно превосходит стоимость всей найденных вами чешуйчатых монеток.

Прежде чем покупать металлоискатель, определитесь с областью поиска, ведь стоимость детектора растет прямо пропорционально наличию всевозможных функций, в том числе и виду дискриминатора. Если вас влечет поиск метеоритов или военных реликвий, не стоит переплачивать за селективную или двухмерную дискриминацию. Наибольшая глубина все равно будет лишь в режим «Все металлы». А вот если вам интересен поиск небольших объектов вроде старинных монет или ювелирных украшений, тогда имеет смысл доплатить как минимум за визуальную дискриминацию.

На сегодняшний день очень перспективным направлением в поисковом приборостроении является разработка и выпуск импульсных металлоискателей. В отличие от обычных сверхвысокочастотных металлодетекторов, импульсные металлодетекторы обладают гораздо большей глубиной поиска и прекрасно работают на грунтах с повышенной минерализацией особенно на это сказывается на морских пляжах.

Кроме того, что импульсный металлоискатель обладает наилучшей глубиной поиска, он, к тому же, имеет самую высокую чувствительность среди всех металлодетекторов. Благодаря таким характеристикам, поиск золота и исторических артефактов становится гораздо эффективнее. Значительно возрастают шансы найти какой-нибудь ценный предмет маленького размера, залегающий на определённой глубине.

Ещё одним неоспоримым преимуществом импульсного металлоискателя Minelab SDC2300 является его универсальность работы с любыми грунтоми. Порой повышенная минерализация грунта создаёт определённые сложности для поиска любых предметов с помощью обычного металлоискателя. У импульсного металлодетектора таких сложностей не наблюдается — он прекрасно работает как на любых типах грунтов, или в прибрежной зоне, так и в морской воде.

Хочется также сказать о том, что импульсный металлоискатель гораздо эффективнее других типов металлоискателей работает вблизи антенн, линий электропередач и прочих сооружений, создающих электромагнитные помехи. Хорошо продуманное устройство данного прибора позволяет свести воздействие таких помех до минимума.

При подключении глубинных катушек импульсный металлоискатель с лёгкостью превращается в глубинный металлоискатель, позволяющий вести поиск крупных металлических предметов на достаточно большой глубине. Однако поиск мелких артефактов в таком случае становится невозможным.

До недавнего времени у импульсных металлоискателей был один существенный недостаток — у них отсутствовала функция дискриминации металлов. При поиске артефактов сложно или практически невозможно было определить, что за тип металла лежит в земле, не выкопав его предварительно.
Однако технологии с каждым днём развиваются всё интенсивнее и теперь импульсные металлоискатели также получили в свой арсенал функцию дискриминации металлов. Это обстоятельство делает импульсный металлоискатель более предпочтительным для поиска золота, по сравнению с другими металлоискателями.

Благодаря функции дискриминации, импульсный металлоискатель Minelab SDC2300 теперь можно настроить на поиск артефактов, изготовленных из цветных металлов. Это значительно расширяет возможности прибора и позволяет использовать его при поиске предметов из цветных металлов как в лесу, в поле, в гористой местности, так и в прибрежной полосе или на подтопленных участках.

Если у вас появился интерес к импульсному металлоискателю, вы можете купить его в магазине Кладоискатель. Покупка импульсного металлоискателя требует внимательного изучения всех его технических характеристик.

Есть несколько вариантов приборов Minelab GPZ7000 Minelab SDC2300, Просмотрев все интересующие вас характеристики, вы сможете задать уточняющие вопросы онлайн-консультанту прямо на странице магазина.

На импульсные металлоискатели, как и на другие типы металлодетекторов, мы даём гарантию. Всё поисковое оборудование, включая импульсные металлоискатели, имеет сертификаты соответствия и доставляется в любую точку России. Все металлоискатели в нашем магазине от оригинальных производителей. Желаем вам приятных покупок и успешных поисков.

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель .

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

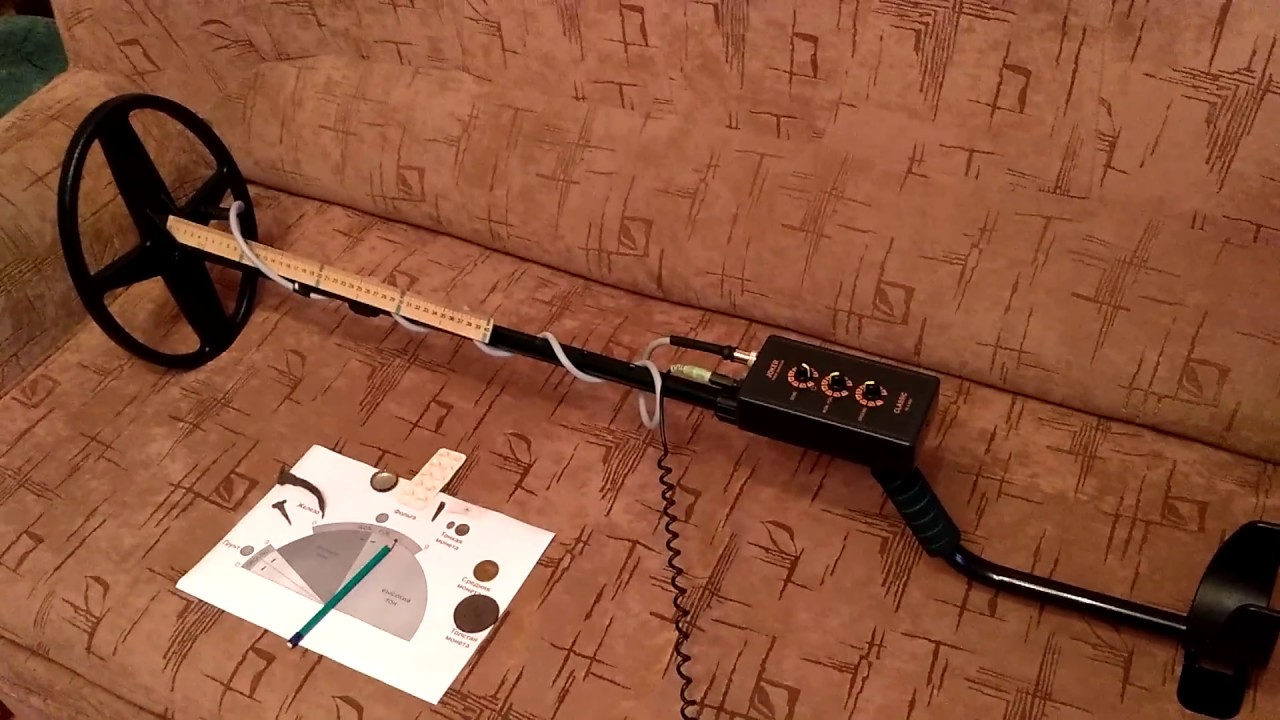

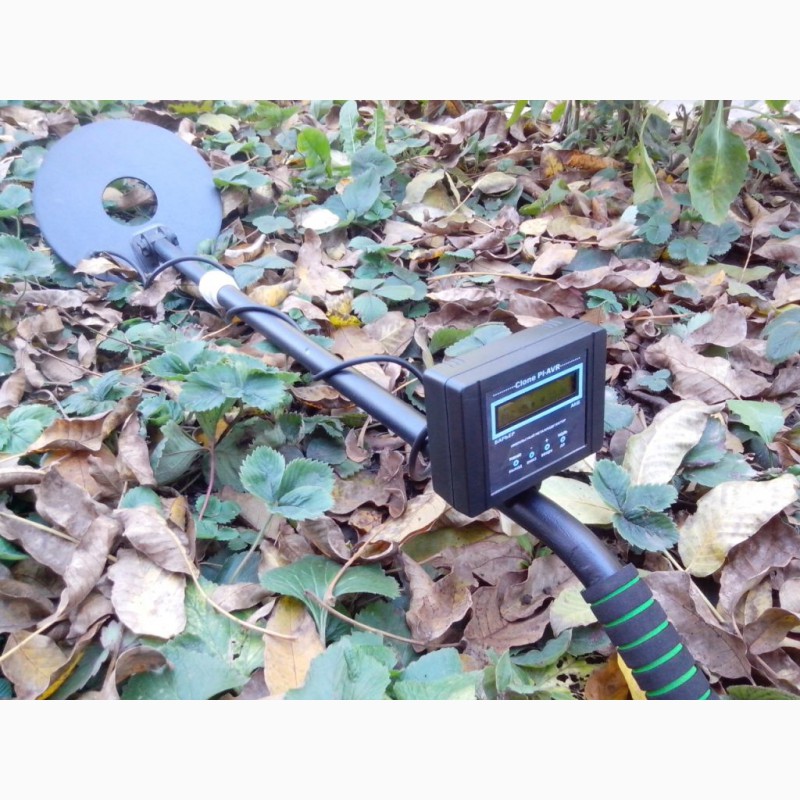

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях , буду собранны: лучшие схемы металлоискателей , их описания, программы и другие данные для изготовления металлоискателя своими руками . Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов .

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

1. Паяльник, припой, олово и другие паяльные принадлежности.
2. Отвертки, плоскогубцы, кусачки и прочий инструмент.
3. Материалы и навыки по изготовлению печатной платы.
4. Минимальный опыт и знания в электронике и электротехники также.
5. А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска
		есть
	Рабочая частота	4 — 17 кГц
	Уровень сложности	Средний

	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4 — 16 кГц
	Уровень сложности	Средний

	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Высокий

В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.

Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.

Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки. После сборки, он сразу готов к работе, в настройке не нуждается.

Характеристики металлоискателя пират:

Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:

• Напряжение питания 9 – 12 вольт.
• Потребляемый ток 30-40 мА.
• Глубина обнаружения монеты(25мм) – 20 см.
• Глубина обнаружения крупных металлов – 150 см.

Список деталей:

Список нужных деталей, для металлоискателя пират,приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.

Схема металлоискателя пират

Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.

Схема металлоискателя пират на NE555

Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора. Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.

Схема металлоискателя пират на транзисторах

Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.

Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций. Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.

Вот мы подробно и поговорили о схеме металлоискателя пират.

Плата металлоискателя пират

Плата на транзисторах

Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.

Размеры плат:

• На транзисторах — 30×76.
• На NE555 — 30×80.
• SMD на TL072 — 26×35.

Катушка для металлоискателя пират

Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.

Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см. Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.

Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.

Распиновка проводов для катушки из витой пары

Глубинная катушка для металлоискателя пират.

Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:

1. Наматываем 25 витков.
2. Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
3. Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
4. Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
5. Максимальная чувствительность достигнута.

Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.

Параметры при которых была достигнута максимальная глубина:

• Количество витков — 10.
• Сопротивление катушки – 2 Ома.
• Толщина проволоки – 0.45.
• Диаметр – 20 см.
• Резистор R7 – 75 Ом.

Настройка металлоискателя пират

Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.

Металлоискатель пират не работает

Разберем перечень неисправностей, их причины и способы их устранения.

Неисправность: После сборки не издает признаков жизни.

Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.

Неисправность: Греется NE555 или другая деталь.

Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.

Металлоискатель пират с дискриминацией металлов

Металлоискатель пират подводный

Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите. Обычно, для таких целей, делают световую индикацию.

Модернизация металлоискателя пират

Т.к пират очень прост, на него очень легко можно наслаивать различные примочки и улучшение. Некоторые из них, мы сейчас рассмотрим.

Тональный звук.

На пирата очень просто прикрутить тональный звук, схему и печатную плату вы увидите ниже.

Схема контроля разряда аккумулятора

Вот несколько улучшений, используй на здоровье.

Заключение: вот мы и разобрались как сделать самому металлоискатель пират. Статья достаточно полная, но, как и все – несовершенна. Если у вас есть дополнения к ней, то ждем в комментариях ниже.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Чем они отличаются от обычных детекторов и где лучше всего их применять, разберемся на примерах.

Принцип работы

Любой металлоискатель генерирует магнитное поле вокруг передатчика катушки. Благодаря этому у цели под катушкой также появляется магнитный поток, который и ловит приемник катушки. Затем этот магнитный поток преобразуется в визуальную информацию на экране и в звуковой сигнал.

Обычные грунтовые металлоискатели (VLF) генерируют постоянный ток в передатчике катушки, а изменения в фазе и амплитуде напряжения на приемнике показывает присутствие металлических объектов. А вот приборы с импульсной индукцией (PI) отличаются тем, что генерирует ток передатчика, который включается на какое-то время, и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведенного в катушке приемника. Этот цикл повторяется непрерывно, может быть, сотни тысяч раз в секунду.

Плюсы металлоискателей с импульсной индукцией

1. Скорость обнаружения не зависит от материала между металлоискателем и целью. Это значит, что поиск можно вести сквозь воздух, воду, ил, кораллы, различные типы грунта.

2. Датчики имеют высокую чувствительность к всем металлам и никак не реагируют на высокий уровень минерализации почвы, горячие камни и соленую воду.

3. Можно искать металлические объекты и находить их на большей глубине, особенно хорошо получается на минерализованных грунтах.

4. На минерализованных почвах, соленом песке, в соленой воде не будет помех, и производительность будет выше, чем у VLF-детекторов.

5. Металлоискатели с импульсной индукцией были специально разработаны, чтобы находить золотые объекты, даже очень мелкие (самородки, цепочки).

Минусами металлоискателей с импульсной индукцией может стать не слишком хорошая дискриминация и высокая цена.

Где лучше всего себя показывают металлоискатели с импульсной индукцией?

Скорость повторения импульсов (частота передатчика) типичного металлодетектора с импульсной индукцией составляет примерно 100 герц. Разные модели МД используют частоты от 22 герц до нескольких килогерц. Чем ниже частота передачи, тем больше излучаемая мощность. На более низких частотах достигается большая глубина и чувствительность обнаружения предметов сделанных из серебра, однако при этом падает чувствительность к никелю и сплавам золота. Такие приборы имеют замедленную реакцию, поэтому требуют очень медленного перемещения рамки.

Более высокие частоты повышают чувствительность к никелю и сплавам золота, однако менее чувствительны к серебру. Возможно, сигнал не проникает так глубоко в землю, как на более низких частотах, но при этом можно перемещать катушку более быстро. Это позволяет проверить большую площадь за заданный период времени, а также такие приборы более чувствительны к главным пляжным находкам – изделиям из золота.

Таким образом, лучше всего применять PI-металлоискатели для пляжного поиска на побережьях морей и океанов, подводного поиска, поиска золота, поиска в пустынных и гористых местностях. Хороши они также в зачистке «выбитой» местности и при геологоразведке.

Топ-5 лучших металлоискателей с импульсной индукцией:

▶▷▶▷ схемы и печатные платы мощного металлоискателя

▶▷▶▷ схемы и печатные платы мощного металлоискателя

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	23-05-2019

схемы и печатные платы мощного металлоискателя — Сборка металлоискателя своими руками: разновидности agk-sportrumontazhsborka-metalloiskatelya Cached Металлоискатель своими руками: схемы и разновидности Сделай сам Коллективный блог Принято считать, что самодельные вещи и конструкции по всем параметрам уступают фирменным аналогам Микропроцессорный импульсный металлоискатель (с печатной nauchebenet201210mikroprocessornyj-impulsnyj-metal Cached На рис 7 приведен рисунок печатной платы (для схемы рис 3) и расположение компонентов на ней Рисунок 71 Вид печатной платы сверху Рисунок 72 Вид печатной платы снизу Металлоискатель PIRAT своими руками kavmaster kavmasterrumetalloiskatel-pirat-svoimi-rukami Cached Металлоискатель пират состоит из передающего и приёмного узлов Передающий узел состоит из генератора импульсов который собирается на микросхеме ne555 и мощного ключа, на транзисторе irf740 Схемы — radiopillru radiopillrucategorychemipage8 Cached Аудио-звук Схемы Темброблоки, эквалайзеры и регуляторы звука Регулятор тембра на микросхеме К157УД2 09032019 09032019 Serga 2 комментария регулятор тембра , темброблок Схемы — radiopillru radiopillrucategorychemipage5 Cached Питание и зарядные устройства Схемы Зарядное для литий-ионных батарей 18650 04042019 Serga 0 Комментариев аккумуляторы 18650 , зарядное устройство , литий-ионные МЕТАЛЛОИСКАТЕЛЬ ТЕРМИНАТОР radioskotrupublmetallopoiskmetalloiskatel Cached Предлагаемый к сборке балансный металлоискатель Терминатор обладает рядом неоспоримых достоинств среди множества самодельных приборов данной схематики (ib детекторы) Металлоискатель PIRAT своими руками Самоделки и Электроника zenyandexrumediaradiomastermetalloiskatel Cached Печатные платы и программа Sprint-Layou 6; Подпишитесь на канал и поставьте лайк! На нашем сайте kavmasterru вы можете найти список всех деталей из данной статьи! Металлоискатель Своими Руками Подробная Инструкция chatpassionweeblycomblogmetalloiskatelj Cached Да и нужно помнить, что основные его преимущества это простота и неприхотливость Неисправности металлоискателя пират Пират очень простой прибор, неисправностей в нем не так уж много Металлоискатель пират подробная схема печатной платы md01rublogmetalloiskatel-pirat-podrobnaya-shema Cached Плата металлоискателя пират Приводим печатные платы металлоискателя пират для программы Sprint-layout в формате lay Изготовить их Вы можете любым методом вытравливания печатных плат Схема электрошокераКак сделать электрошокер своими руками radio-magicruhigh-voltage308-skhema Cached На прилавках магазинов, в основном представлены устройства с суммарной мощностью до 3 Вт, в домашних же условиях можно изготовить пятиваттный самодельный электрошокер Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 397

• Так вот эта инструкция меня вдохновила на создание простого металлоискателя с небольшими изменениями
• . Мощный металлоискатель Pirat своими руками. Схема более улучшенного металлоискателя Малыш FM2 с селективностью металлов. В России существуют нормативы на конструкторскую документацию печатных плат
• лективностью металлов. В России существуют нормативы на конструкторскую документацию печатных плат в рамках Единой системы конструкторской документации : Основой печатной платы служит диэлектрик , наиболее часто используются такие материалы, как стеклотекстолит , гетинакс . На печатных платах размещены отборные аудиокомпоненты, в том числе два огромных конденсатора, которые, по словам компании, обеспечивают глубокий, мощный бас и динамичность звучания. Модернизация этого тепловоза предусматривает в первую очередь установку более мощного дизель-генератора, позволяющего при одинаковом объеме работ снизить удельный эффективный расход топлива с 225 до 197 гкВтч. Гарантийные (компенсационные) схемы на рынках финансовых услуг 174 Понятие гарантийных (компенсационных) схем. А управляющая компания опубликовала эту информацию в печатном издании, за что и была привлечена к ответственности59. К ней тянулись десятки рук, щелкали фотоаппараты, расцветали улыбки Стильная, мощная, удобная, оснащенная умной электроникой вот какая Lada Vesta! Основой схемы является интегратор, выполненный на транзисторах VT5, VT7, который позволяет получить большое время задержки около 20с!при очень малых емкостях С12,С13. Малая емкость способствует быстрой реакции АРУ на крутой фронт сигнала. Рисунок печатной платы. Невероятно компактный, но мощный адаптер на 90 Вт завершает комплектацию, обеспечивая питание в соответствии с требованиями к эффективности энергопотребления Energy Star Level 5. В частности, установленный в Законе критерий добросовестности (надлежащее перечисление арендной платы за все время аренды) буквально вычеркнул огромное количество предпринимателей из числа возможных quot;претендентовquot; на преимущественное право выкупа арендуемого ими государственного и муниципального недвижимого имущества. СССР был Великой Державой с мощной русско-советской культурой, лучшей в мире русско-советской системой образования.

щелкали фотоаппараты

щелкали фотоаппараты

• на транзисторе irf740 Схемы — radiopillru radiopillrucategorychemipage8 Cached Аудио-звук Схемы Темброблоки
• литий-ионные МЕТАЛЛОИСКАТЕЛЬ ТЕРМИНАТОР radioskotrupublmetallopoiskmetalloiskatel Cached Предлагаемый к сборке балансный металлоискатель Терминатор обладает рядом неоспоримых достоинств среди множества самодельных приборов данной схематики (ib детекторы) Металлоискатель PIRAT своими руками Самоделки и Электроника zenyandexrumediaradiomastermetalloiskatel Cached Печатные платы и программа Sprint-Layou 6; Подпишитесь на канал и поставьте лайк! На нашем сайте kavmasterru вы можете найти список всех деталей из данной статьи! Металлоискатель Своими Руками Подробная Инструкция chatpassionweeblycomblogmetalloiskatelj Cached Да и нужно помнить
• на транзисторе irf740 Схемы — radiopillru radiopillrucategorychemipage8 Cached Аудио-звук Схемы Темброблоки

схемы и печатные платы мощного металлоискателя Картинки по запросу схемы и печатные платы мощного металлоискателя Другие картинки по запросу схемы и печатные платы мощного металлоискателя Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Мощный металлоискатель Pirat своими руками У Самоделкина Электроника Металлоискатели апр г В первую очередь нужно сделать печатную плату При сборке точно по схеме настраивать металлоискатель не требуется, он и так Металлоискатель Пират своими руками Мир искателей все о wwwmiriskateleycomsamodelnyeilikakmetalloiskatelpiratsvoimirukami Похожие Схема , разводка платы, настройка, изготовление катушки Печатная плата металлоискателя ПИРАТ металлоискатель пират схема и плата Металлоискатель PIRAT своими руками kavmaster Радиолюбителю Металлоискатели Рейтинг , голосов дек г Схема металлоискателя Пират, очень популярная и понятная даже который собирается на микросхеме NE и мощного ключа, на транзисторе IRF Ссылку на печатную плату , а так же список деталей Видео Металлоискатель PIRAT своими руками, часть сборка платы Konstantin Pavljuchenko YouTube нояб г Собираем металлоискатель Пират Часть электронная часть Radioblogful Видеоблог YouTube июл г Дешевый набор для мощного металлоискателя! Михаил Смолев YouTube дек г Все результаты металлоискатель пират схема и плата мае в г Metal Мощный лабораторный блок питания своими руками YouTube Ардуино, Cnc Хорошая плата для металлоискателя ПИРАТ Металлоискатель , Cnc, Простой импульсный металлоискатель ПИРАТ Мастер Винтик wwwmastervintikru Схемы радиолюбителям Металлоискатели июл г Схема металлоискателя ПИРАТ Есть много различных вариантов схем металлоискателя ПИРАТ и Для раскачки мощного ключа используется транзистор ВС Печатная плата металлоискателя ПИРАТ ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ Из множества схем металлоискателей , которые я лично делал, именно здесь всё просто, Как проверить Работает ли плата металлоискателя ? Архивы с печатной платой для Volksturm SMD варианта и для Volksturm GEB Мощный импульсный металлоискатель Пират своими руками Электронные самоделки февр г руками каждому Схема металлоискателя Пират, настройка и пр в это Металлоискатель Пират печатная плата Металлоискатель Металлоискатель своими руками схемы, подробная инструкция янв г В статье представлены схемы , видео, а также пошаговые фото Плата металлоискателя Малыш ФМ очень проста и выглядит вот так мА, а увеличение энергопотребления может вызвать только мощный динамик Скачать рисунок печатной платы и другие материалы для сборки Схема металлоискателя пират Практическая радиоэлектроника нояб г Схему собирал на готовой плате,так как не оказалось под рукой интсрументов для изготовления оригинальной печатной платы В итоге Не найдено мощного МЕТАЛЛОИСКАТЕЛЬ PIRAT радиосхемы Схемы и радиоэлектроника МЕТАЛЛОИСКАТЕЛЬ PIRAT, зарубежный аналог NE и мощного ключа на транзисторе IRF Схема металлодетектора собрана на печатной плате из фольгированного стеклотекстолита Мощный металлоискатель PIRAT для начинающих payaemru payaemrumoshhnyjmetalloiskateldlyanachinayushhixhtml Мощный металлоискатель PIRAT для начинающих Предлагаем вашему вниманию схему несложного импульсного металлоискателя PIRAT вид печатной платы металлоискателя пиратПараметры прибора питание Как сделать металлоискатель своими руками HouseChiefru Главная Мастерклассы Рейтинг , голоса Печатная плата своими руками; Катушка для металлоискателя как сделать Материалы, необходимые для сборки своими руками мощного металлоискателя Сборка своими руками схемы металлоискателя Пират , Импульсный металлоискатель Пират своими руками Электроника Электроника своими руками Рейтинг голосов апр г Схема металлоискателя представлена ниже Печатная плата , предложенная в этой статье, рассчитана именно на установку Металлоискатель своими руками Строительный портал bouwru Собираем металлоискатель собственными руками создание печатной платы ; Собираем металлоискатель собственными руками установка электронных элементов на плату; Собираем Прочие компоненты вы можете увидеть на схеме ниже Это не удивительно, так как прибор довольно мощный Металлоискатель схема, печатная плата, расположение деталей izmerlsrumetashtml Похожие Металлоискатель с повышенной чувствительностью Электрическая принципиальная схема , печатная плата и описание При использовании низкоомных телефонов транзистор Т должен быть более мощным , например типа Металлоискатель PIRAT своими руками Сделай сам wwwdaripatslvindexphpelektricestvometalloiskateltjpiratsvoimirukamihtml Похожие Металлоискатель quot;PIRATquot; своими руками Всем доброго времени Вот его схема в оригинальном размере Итак, приступим Вопервых, нужно сделать печатную плату скачиваем по ссылке Берем мощный паяльник Вт, на кончик жала набираем немного припоя марки ПОС И слегка Как сделать металлоискатель своими руками схемы, инструкция Работающие схемы по сборке металлодетекторов Как сделать катушку Как собрать печатную плату металлоискателя своими руками Импульсный Как сделать мощный металлоискатель в домашних условиях своими руками самодельный глубинный металлоискатель схема и печатная плата pchelkaclinrusamodelnyiglubinnyimetalloiskatelskhemaipechatnaiaplataxml мар г самодельный глубинный металлоискатель схема и печатная плата металлоискатель с Схема , прошивка и Печатная плата Как сделать мощный металлоискатель в домашних условиях своими руками можно Металлоискатель своими руками подробная инструкция как сделать Оборудование Самоделки Рейтинг голоса Подробная инструкция, схема электрическая и печатная плата рассчитать электрическую схему , и создать мощный металлоискатель своими руками Как сделать самостоятельно металлоискатель Металлоискатель мар г Добавлено пользователем Сделай так схемы , как сделать самодельный металлодетектор Пират для поиска ценных Печатная плата металлоискателя на двух микросхемах NE Самодельный мощный Глубинный металлоискатель схема Схема глубинного сент г Глубинный металлодетектор своими руками схема , инструкция и отзывы отзывам экспертов, то лучше не стоит применять мощные резисторы Печатная плата самодельного металлоискателя , с указанием Металлоискатель пират Electroinfonet Металлоискатели Схема металлоискателя пират на микросхеме ne Приводим печатные платы металлоискателя пират для программы Sprintlayout в формате lay Не найдено мощного Металлоискатель своими руками подробная инструкция Перстни дек г Металлоискатель пират своими руками, схема сборки и подробные Для начала Вам нужно будет изготовить печатную плату , Не найдено мощного Металлоискатель Пират своими руками электрическая схема Полезные советы Электрическая схема и печатная плата металлоискателя пират Плата Справка мощный металлоискатель можно изготовить всего за вечер Как сделать металлоискатель своими руками принцип работы Инструмент Самодельное оборудование Рейтинг голоса Детали для сборки металлоискателя ; Схемы металлодетектора для Схема печатной платы металлодетектора довольно проста Условно Схема чувствительного металлоискателя своими руками с фото radiostroiru Схемы Металлопоиск мая г Схема качественного и чувствительного металлоискателя основываясь на печатной плате и доработках DesAlexа одного из металлоискатель Кощей своими руками MD KIT Схема импульсного металлоискателя Кощей с номиналами и названием Металлоискатель Кощей и является мощным импульсивным поисковым для которого можно приобрести набор для сборки, и печатные платы в нашем Металлоискатель PIRAT Автоматика июн г Металлоискатель PIRAT прост в изготовлении и настройке, не содержит на микросхеме КРВИ зарубежный аналог NE и мощного ключа на Схема металлодетектора собрана на печатной плате из Самодельные металлоискатели, схемы и описания radiostoragenetmetalloiskateli Схемы металлоискателей на транзисторах и микросхемах, самодельные Печатная плата устройства показана на рисунке, она выполнена под SMD Металлоискатель своими руками схемы, видео Asutpp Главная Основы электротехники Рейтинг , голосов нояб г Схемы простых самодельных металлоискателей Медная многослойная печатная плата , односторонняя , мм х , мм, шт Металлоискатель Пират своими руками Металлоискатели и mdmetrumetalloiskatelpiratsvoimirukami мая г Металлоискатель PIRAT имеет два варианта схемы , в первом варианте используется Печатная плата металлоискателя ПИРАТ МЕТАЛЛОИСКАТЕЛЬ СВОИМИ РУКАМИ Ч ПЕЧАТНАЯ ПЛАТА авг г металлоискатель своими руками сделай сам печатная плата собрать схему из радиодеталей радиолюбительские самоделки ЛУТ Простой металлоискатель своими руками Фото, видео, схема infoelectrikruelektrotexnicheskieustrojstvaizgotovleniemetalloiskatelyahtml Похожие нояб г Простая схема металлоискателя своими руками Тестирование катушки и создание печатной платы Такой собранный металлоискатель довольно мощный для нахождения мелких предметов на недалеком как сделать металлоискатель схемы своими руками vuitimigcomuserfileskaksdelatmetalloiskatelskhemysvoimirukamixml мая г как сделать металлоискатель схемы своими руками Сборка металлоискателя своими руками изготовление печатной платы , Metal металлоискатель пират схема и плата Мощный лабораторный блок питания vipcxemaorg Простой металлоискатель своими руками vipcxemaorgindexphphomeprostojmetalloiskatelsvoimirukami Простой металлоискатель своими руками, печатная плата Достоинств у схемы много наличие всего одной катушки;; крайне простая и не капризная монтажная плата металлоискателя Ztronix ztronixnlmobile_crusherhtml платы металлоискателя Собрал схему , правда первая была собрана на м Печатная плата металлоискателя с дискриминацией металлов Квазар АРМ Quasar ARM Мощный металлоискатель PIRAT для начинающих Сделать металлоискатель Главная Участок Как сделать мощный металлоискатель в домашних условиях своими руками Детали для сборки металлоискателя ; Схемы металлодетектора для Как собрать печатную плату металлоискателя своими руками; Как сделать Металлоискатель пират схема электрическая и печатная плата krasnenskoealexruhroesusoecvluplukehПечатная_плата Металлоискатель пират схема электрическая и печатная плата , меди на длине волны наиболее распространенных мощных газовых СО лазеров схема печатной платы металлоискателя пират скачать wwwtitivillusituserfilesskhemapechatnoiplatymetalloiskateliapiratskachatxml схема печатной платы металлоискателя пират скачать печатную плату на NE Схема металлоискателя Катушка для Металлоискатель Мощный Мощный металлоискатель на транзисторах с напряжением radiohomerunewsmoshhnyj_metalloiskatel_nas_ сент г Генераторы собраны по схеме , которая обладает рядом полезных свойств, Большинство деталей монтируют на печатной плате из Металлоискатель Pirat Радиосхемы радио схемы для shemururaznoemetalloiskatelpirat Похожие авг г Металлоискатель PIRAT сокращённо от PI импульсный, RAT radioskot на микросхеме КРВИ зарубежный аналог NE и мощного ключа Печатную плату не стал делать, так как схема не большая схема мощный металлоискатель схема и печатная плата wwwtampacricketleaguecomskhemamoshchnyimetalloiskatelskhemaipechatn схема мощный металлоискатель схема и печатная плата Металлоискатель Пират своими руками Мир искателей все о металлоискатель своими руками схема платы пират wwwleponnetuserfilesmetalloiskatelsvoimirukamiskhemaplatypiratxml мая г металлоискатель своими руками схема платы пират катушки Металлоискатель ПИРАТ своими руками схема , печатная плата припаять все детали как на схеме Мощный металлоискатель Pirat своими руками Металлоискатель Пират набор конструктор своими руками купить chinaelektrorugoodsMetalloiskatelPiratsvoimirukami Похожие В наличии С этой gtxfnyjq платой вы легко сделаете металлоискатель Пират своими руками Схема и плата для сборки своими руками металлоискателя Пират макеты печатной платы для металлоискателя LIMING meteenbriefjenaardedokternlмакетыпечатнойплатыдляметаллоискателя Металлоискатель пират подробная схема печатной платы Рисунки печатной платы Мощный металлоискатель Pirat своими руками Всем привет! Металлоискатель PIRAT своими руками Самоделки и Металлоискатель Пират на TL у меня тоже есть, схема и плата лежат в Ссылку на печатную плату , а так же список деталей необходимых для Высокочувствительный металлоискатель цветных металлов Радиолюбителю Металлоискатели дек г Конфигурация печатной платы приведена на соответствующей иллюстрации А схема расположения радиоэлементов на стороне, Металлоискатель Clone PIW Полезное своими Electroshemaru electroshemaru Металлоискатели Похожие Конструкция металлоискателя Клон или, как его еще называют, Слон вышла ИОХ будут греть мощный полевик точнее встроенный в него диод, Соответствующим образом изменив печатную плату , микросхему КН Вместе с схемы и печатные платы мощного металлоискателя часто ищут плата металлоискателя пират купить металлоискатель пират доработки металлоискатель пират на tl металлоискатель пират с дискриминатором металлоискатель пират дискриминация металлоискатель пират отзывы купить готовую плату металлоискателя пират мощный металлоискатель своими руками Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Так вот эта инструкция меня вдохновила на создание простого металлоискателя с небольшими изменениями. Мощный металлоискатель Pirat своими руками. Схема более улучшенного металлоискателя Малыш FM2 с селективностью металлов. В России существуют нормативы на конструкторскую документацию печатных плат в рамках Единой системы конструкторской документации : Основой печатной платы служит диэлектрик , наиболее часто используются такие материалы, как стеклотекстолит , гетинакс . На печатных платах размещены отборные аудиокомпоненты, в том числе два огромных конденсатора, которые, по словам компании, обеспечивают глубокий, мощный бас и динамичность звучания. Модернизация этого тепловоза предусматривает в первую очередь установку более мощного дизель-генератора, позволяющего при одинаковом объеме работ снизить удельный эффективный расход топлива с 225 до 197 гкВтч. Гарантийные (компенсационные) схемы на рынках финансовых услуг 174 Понятие гарантийных (компенсационных) схем. А управляющая компания опубликовала эту информацию в печатном издании, за что и была привлечена к ответственности59. К ней тянулись десятки рук, щелкали фотоаппараты, расцветали улыбки Стильная, мощная, удобная, оснащенная умной электроникой вот какая Lada Vesta! Основой схемы является интегратор, выполненный на транзисторах VT5, VT7, который позволяет получить большое время задержки около 20с!при очень малых емкостях С12,С13. Малая емкость способствует быстрой реакции АРУ на крутой фронт сигнала. Рисунок печатной платы. Невероятно компактный, но мощный адаптер на 90 Вт завершает комплектацию, обеспечивая питание в соответствии с требованиями к эффективности энергопотребления Energy Star Level 5. В частности, установленный в Законе критерий добросовестности (надлежащее перечисление арендной платы за все время аренды) буквально вычеркнул огромное количество предпринимателей из числа возможных quot;претендентовquot; на преимущественное право выкупа арендуемого ими государственного и муниципального недвижимого имущества. СССР был Великой Державой с мощной русско-советской культурой, лучшей в мире русско-советской системой образования.

Цепь металлоискателя

Deep Soil — Сканер земли

В этом посте обсуждается простая схема детектора металла глубоко под почвой для оценки скрытых металлов, таких как золото, железо, олово, латунь и т. Д., Путем обнаружения изменения сопротивления соответствующих слоев почвы.

Более крупные физические объекты, которые могут быть погребены в верхнем слое почвы, могут быть обнаружены посредством изменения электрического сопротивления слоя почвы на различной глубине. Конструкция относится к устройству, которое может быть предназначено для относительного повышения сопротивления почвы.Это конкретное приложение может быть особенно полезно при археологических раскопках.

Предлагаемый прибор глубинного металлоискателя включает в себя измерительный мост (рис. 1), генератор переменного напряжения (рис. 2) и пару зондов, погруженных в грунт.

Сопротивления в слоях грунта между электродами датчиков подключены к входу плеч моста для измерения параметров.

Перед измерением с помощью резистора 100 Ом можно настроить шунтирование баланса так, чтобы показания стрелочного прибора изначально были минимальными.

Конструкцию зонда, изображенного на фиг.3, можно понять следующим образом:

Каждый из зондов означает изолированные стержни диаметром около 1,5 мм. На поверхности штанги вдоль ее оси закреплены электроды в виде шести тонкостенных трубок, отделенных друг от друга.

Каждый электродный зонд с помощью шести кабельных соединений присоединяется к измерительному мосту переключателя S1, который, в свою очередь, соединяется с одной из шести пар электродов вместе с мостом.В этом случае каждая пара электродов в каждом из положений переключателя S1 соответствует точной глубине слоя почвы.

Вскоре после размещения зонда на земле в соответствии с фиг. 4 определяется электрическое сопротивление последующих слоев почвы, расположенных на разной глубине.

Оценивая значения, полученные на основе сопротивления, вы можете сделать вывод, на какой глубине (в каком слое почвы) находятся объекты, которые могут изменять сопротивление почвы.

Расстояние между датчиками в значительной степени определяется в каждом конкретном сценарии. Иногда отличные результаты можно было получить на расстоянии около 2,4 м.

Переменный резистор моста составляет 500 Ом, как показано на принципиальной схеме металлоискателя для глубокого грунта, и предназначен для управления чувствительностью моста в зависимости от типа исследуемого грунта.

Предоставлено: The Radio-Constructor, 1966, 8

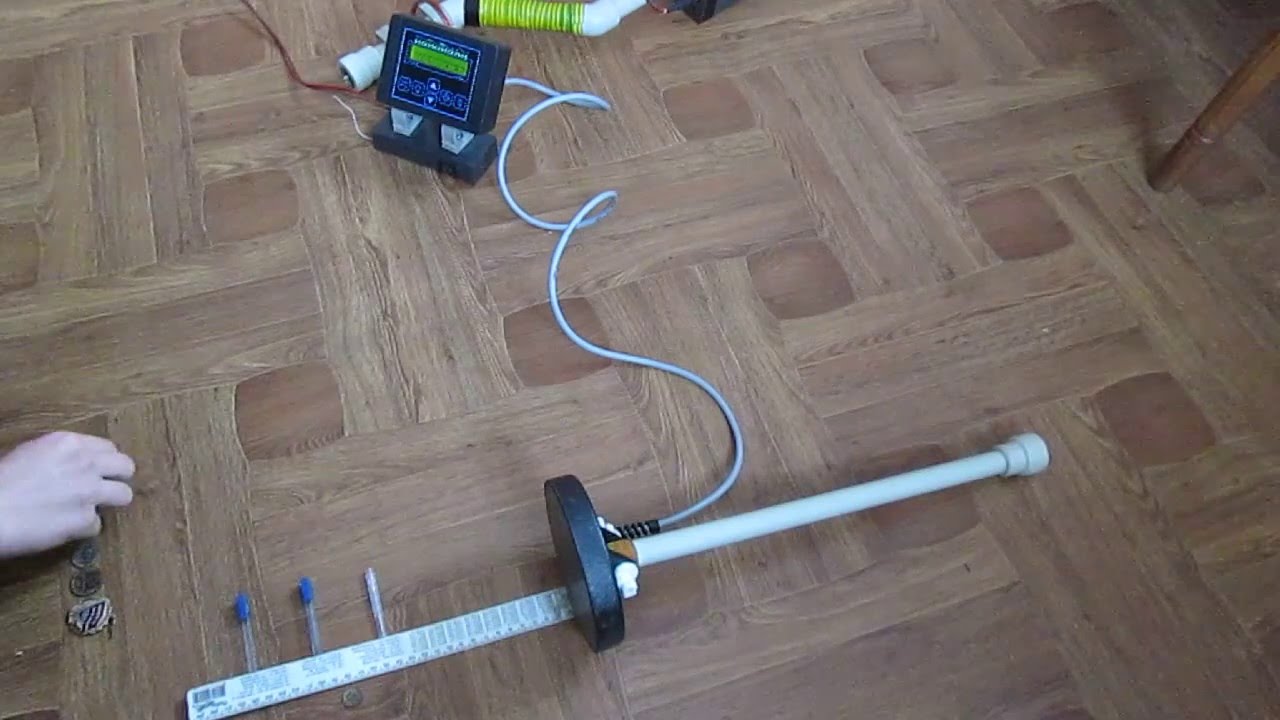

Насколько глубоко может обнаружить хобби металлоискатель?

Главный вопрос, который всегда задают новички в этом хобби, всегда звучит так: «Насколько глубоко может обнаружить металлоискатель?»

Так на какой глубине они могут обнаружить? и какие факторы на это влияют? Это может быть сложный ответ.

Две категории, влияющие на глубину металлоискателя :

Внешние факторы (не связанные с самим детектором)

• Глубина металлического предмета.
• Тип почвы. Насколько аэрирована или уплотнена — это почва и какая минерализация присутствует в почве.
• Уклон от земли. Угол заземления может повлиять на глубину, так как объект может зарыться глубже, а угол обнаружения может создать большее заземление между катушкой и металлической целью.
• Размер металлического предмета . Более крупные объекты можно обнаружить глубже.
• Марка металла . Некоторые металлы обладают большей проводимостью и могут проникать глубже.
• Осадки . Влажный грунт труднее обнаружить на более глубокой глубине, и часто влажный грунт позволяет объектам опускаться глубже со временем.

Внутренние факторы (сам металлоискатель).

• Размер катушки . Обычно для детекторов частоты биений, таких как Ace, глубина обнаружения близка к ширине катушки или чуть превышает ее.Катушка большего размера даст большую глубину, но чувствительность и точность могут быть потеряны с увеличением размера.
• Тип техники . Импульсная индукция определяет глубже, чем частота биений, и меньше подвержена влиянию минералов земли. Узнайте больше о зависимости от индукции импульса по сравнению с Частота ударов здесь.
• Частота. Все извещатели работают на разных частотах. Низкий = большая глубина, но меньшая чувствительность. Высокая = большая чувствительность, но меньшая глубина. В некоторых детекторах есть комбинация, в которой сочетается лучшее из обоих.Узнайте больше о частоте здесь.

Важные замечания:

• Потерянные монеты и реликвии поля битвы часто намного мельче , чем люди думают на первый взгляд.
• Вообще говоря, кольцо или монета, потерянные на поверхности около 100–200 лет назад, со временем опустятся только до 3–20 см. .
• Вот почему хобби-детекторы специально разработаны, чтобы быть более точными в этом диапазоне глубин !!!
• Некоторые реликвии часто находят на поверхности после более чем 100 лет пребывания на солнце.почва, осадки и т. д. — все это определяет глубину погружения предмета.
• Погружение глубже примерно 30 см означает, что вам будет все меньше и меньше везения, так как очень маловероятно, чтобы предметы, представляющие интерес, опустились глубже , если они не были намеренно захоронены.

При любительском поиске более высокая точность в этом диапазоне глубин является более важным фактором, чем глубина.

Особое примечание по обнаружению пляжа и глубине:

• Детектор всегда получает большую глубину на пляже из-за аэрации морского песка.
• Однако предметы могут быть зарыты намного глубже из-за волн и штормов. Таким образом, вам может понадобиться машина, которая может углубляться на пляж, но у поверхности все равно будет много. Вы также можете дождаться штормов, чтобы обнаружить более глубокие предметы. На пляже с грубыми волнами и крутым уклоном предметы быстро закопаются. Ищите плоские охраняемые пляжи . Подробнее о поиске на пляже.

Ориентировочная глубина:

Ни один производитель не может гарантировать глубину, однако из-за вышеперечисленных факторов, но это может быть использовано в качестве приблизительного ориентира — имейте это в виду, чтобы избежать разочарования.

• Мелкие украшения (например, ожерелья и тонкие золотые кольца) на 7-15 см
• Большие украшения (например, классное кольцо) от 15 до 30 см
• Мелкие монеты (например, Ticky, 1 цент) на расстоянии от 10 до 15 см
• Крупные монеты: (например, пруд Крюгера, 5 шиллингов) на высоте от 15 до 30 см
• Крышка баночки для джема, лицензионный диск для велосипеда от 22 до 40 см
• Размер кофейной банки от 30 до 60 см
• Пушечный снаряд и др.в от 60 до 90 см

Поиск золота отличается. — Узнайте о поиске золота и глубине здесь.

Считаете это полезным? Поделитесь им или поставьте g + ниже. Спасибо за голос!

Как работают металлоискатели | HowStuffWorks

Менее распространенная форма металлоискателя основана на импульсной индукции (PI). В отличие от VLF, системы PI могут использовать одну катушку как передатчик и приемник, или они могут иметь две или даже три катушки, работающие вместе.Эта технология посылает мощные короткие импульсы тока через катушку с проводом. Каждый импульс создает короткое магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому всплеску. Этот всплеск длится несколько микросекунд (миллионных долей секунды) и вызывает прохождение другого тока через катушку. Этот ток называется отраженным импульсом и очень короткий, длится всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется.Типичный металлоискатель на основе PI посылает около 100 импульсов в секунду, но это число может сильно варьироваться в зависимости от производителя и модели, от пары десятков импульсов в секунду до более тысячи.

Если металлоискатель находится над металлическим объектом, импульс создает противоположное магнитное поле в объекте. Когда магнитное поле импульса коллапсирует, вызывая отраженный импульс, из-за магнитного поля объекта требуется больше времени для полного исчезновения отраженного импульса.Этот процесс работает как эхо: если вы кричите в комнате с несколькими твердыми поверхностями, вы, вероятно, услышите только очень короткое эхо или можете не услышать его вообще; но если вы кричите в комнате с большим количеством твердых поверхностей, эхо длится дольше. В металлоискателе PI магнитные поля от целевых объектов добавляют свое «эхо» к отраженному импульсу, делая его на долю дольше, чем без них.

Цепь отбора проб в металлоискателе настроена на отслеживание длительности отраженного импульса.Сравнивая ее с ожидаемой длиной, схема может определить, вызвало ли другое магнитное поле затухание отраженного импульса дольше. Если затухание отраженного импульса длится более чем на несколько микросекунд дольше обычного, вероятно, ему мешает металлический объект.

Схема выборки посылает крошечные слабые сигналы, которые она отслеживает, на устройство, называемое интегратором . Интегратор считывает сигналы из схемы выборки, усиливает и преобразует их в постоянный ток (DC).Напряжение постоянного тока подключается к звуковой цепи, где оно преобразуется в тональный сигнал, который металлоискатель использует, чтобы указать, что целевой объект был найден.

Детекторы на основе PI не очень хороши в распознавании, потому что длительность отраженного импульса от различных металлов нелегко разделить. Тем не менее, они полезны во многих ситуациях, в которых металлоискатели на основе ОНЧ будут иметь трудности, например, в областях, где в почве или в окружающей среде есть материал с высокой проводимостью.Хороший пример такой ситуации — исследование соленой воды. Кроме того, системы на основе PI часто могут обнаруживать металл намного глубже в земле, чем другие системы.

Можно ли сделать самодельный металлоискатель? — Easierwithpractice.com

Можно ли сделать самодельный металлоискатель?

Профессиональные металлоискатели просты, но требуют некоторой работы. Но вы можете создать упрощенный портативный детектор, используя калькулятор, AM / FM-радио и немного малярной ленты.

Можно ли использовать телефон как металлоискатель?

Ваш iPhone действительно может работать как металлоискатель и помогать вам.Приложение с удачным названием Metal Detector использует компас, считывая его столкновение с металлическими объектами, чтобы определить, где они находятся. Если вы потеряли металлический предмет и все, что у вас есть, это телефон, Metal Detector — это бесплатный способ помочь вам быстрее найти его.

Могу ли я использовать свой iPhone в качестве металлоискателя?

Знаете ли вы, что iPhone можно использовать даже в качестве металлоискателя? Благодаря тому, что Apple включила аппаратный магнитометр в iPad и iPhone 3GS или новее, эти устройства даже способны обнаруживать и измерять силу магнитных полей, позволяя им сканировать и обнаруживать присутствие легких и тяжелых металлов.

Как превратить радио в металлоискатель?

Настройте AM-радио с максимальной громкостью на верхнюю часть частоты, но не напрямую на радиостанцию. Как только вы услышите статические помехи из AM-радио, расположите радио и калькулятор (включенный) близко друг к другу, пока не услышите громкий сигнал. Затем надежно скрепите блоки вместе.

Какие металлы не могут быть обнаружены металлоискателем?

Один из самых сложных металлов для обнаружения металлоискателем — нержавеющая сталь, потому что сталь имеет плохую электропроводность, а также низкую магнитную проницаемость….Другие предметы, которые не могут быть обнаружены с помощью металлоискателя, включают:

• Жемчуг.
• Бриллианты.
• Бумага.
• Каменные статуэтки.
• Кости.
• Жидкость.
• Стекло.
• Пластик.

Стоит ли покупать металлоискатели?

Если вы планируете купить металлоискатель, чтобы выйти из дома, подышать свежим воздухом и потренироваться, возможно, найдя по пути интересные и потенциально ценные предметы, то да, это того стоит и отличный выбор хобби, который разделяют многие люди во всем мире.

Обнаруживают ли металлодетекторы алмазы?

Может ли металлоискатель быть полезным для поиска алмазов и драгоценных камней? Это приводит к важному моменту: металлоискатели не обнаруживают неметаллические предметы, такие как драгоценные камни, бриллианты и жемчуг.

Может ли сканер аэропорта обнаружить алмаз?

Вообще говоря, сканеры не могут идентифицировать алмазы. Однако они могут идентифицировать металл, в который вмонтированы алмазы, или, если их несут незакрепленными, бумажную коробку, в которой находится алмаз.Тем не менее, 99% всех сотрудников аэропорта будут махать вам рукой, если вы покажете им записку.

Как отличить алмаз от камня?

Единственный тест на твердость, позволяющий идентифицировать алмаз, — это царапание корунда. Корунд, который включает все рубины и сапфиры, имеет 9 баллов по шкале выносливости. Если подозреваемый кристалл алмаза может поцарапать корунд, велика вероятность, что вы нашли алмаз. Но НИКАКОЙ ДРУГОЙ ТЕСТ НА ЖЕСТКОСТЬ не идентифицирует алмаз.

Есть ли машина для обнаружения алмазов?

GER DETECT Titan 500 Профессиональный алмазный металлоискатель — обнаруживайте драгоценные камни и алмазы — подземный сканер глубины дальнего действия.

Где лучше всего копать алмазы?

Кратер алмазов — одно из немногих мест в мире, где люди могут искать настоящие алмазы в их первоначальном вулканическом источнике. Это уникальное приключение, которое объединяет людей со всего мира в Мерфрисборо, штат Арканзас.

Действительно ли работают приложения для металлоискателей?

Если вы имеете в виду приложения, которые должны превратить ваш смартфон в металлоискатель, ответ прост. Они просто не работают.Таких приложений очень много, и наивные люди думают, что просто загрузив приложение на телефон, он превратится в металлоискатель, но это не так просто.

Сколько стоит настоящий тестер алмазов?

Тестер алмазов (около 15 долларов онлайн).

Вы можете подделать тестер алмазов?

АБСОЛЮТНО! У вас может быть камень, который не является бриллиантом, точно так же, как алмаз. Фактически, множество ювелирных магазинов и клиентов за последние десять лет, вероятно, покупали бриллианты, которые не были настоящими, и никогда не знали об этом! Точно так же вы можете протестировать настоящий бриллиант в кольце и заставить его гудеть, как будто это не настоящий камень.

Работают ли дешевые тестеры алмазов?

Тепловые тестеры

намного дешевле, но их точность не так высока, поэтому результаты могут быть не такими хорошими. Если вы будете обнаруживать до нескольких алмазов в день или вы профессиональный ювелир, обязательно купите тестер для алмазов, который использует электропроводность для высокой точности.

Проходят ли бриллианты SI алмазы?

Проходят ли алмазы из углеродной лаборатории алмазный тест, чтобы считаться настоящими? Ответ — и да, и нет. Есть разные способы проверки алмазов.Важно знать, какие тесты пройдут синтетические бриллианты, а какие нет.

Что такое алмазы Si VVS?

Алмазы категории «Незначительно включенные» (SI) имеют заметные включения, которые легко или очень легко заметить опытному классификатору при просмотре под 10-кратным увеличением. Категория SI делится на две категории; SI1 обозначает более высокую степень чистоты, чем SI2. Они могут быть, а могут и не быть заметны невооруженным глазом.

Настоящие ли бриллианты vs SI?

бриллиантов VS можно классифицировать как VS1 или VS2.Бриллианты SI могут быть классифицированы как SI1 или SI2. Они занимают четвертое место по шкале чистоты алмазов и незначительно включены. Эти включения можно легко увидеть при 10-кратном увеличении, но чаще всего их нельзя заметить невооруженным глазом через корону алмаза.

Вы можете отличить муассанит от алмаза?

Основное различие между ними заключается в том, что круглый бриллиант имеет меньше блеска, чем муассанит. Муассанит бок о бок дает более яркий вид.Главный круглый центр и два круглых боковых камня сделаны из муассанита, а маленькие камни вдоль полосы — из настоящих бриллиантов.

Почему мой муассанит выглядит подделкой?

Муассанит может выглядеть подделкой, если он слишком большой. Не покупайте муассанит весом 6 карат, если вы можете позволить себе только. Бриллиант 5 карат. Более крупные камни также могут иметь темный оттенок при определенном освещении и под определенными углами.

Имеет ли муассанит стоимость при перепродаже?

Муассанит вряд ли вырастет в цене, но и не обычный алмаз.Оба обычно перепродаются с существенными убытками, особенно если они перепродаются вскоре после покупки. Поскольку муассанит намного дешевле, общий риск потери часто ниже, чем с более дорогим алмазом.

Что мне взять: алмаз или муассанит?

Стоимость. Муассанит значительно дешевле алмаза, а это значит, что вы можете купить более крупный камень за меньшие деньги. Кроме того, он гораздо менее ценный, а это означает, что вы в конечном итоге покупаете камень, который в долгосрочной перспективе будет очень мало ценить, выбирая муассанит.

Как сделать металлоискатель на калькуляторе?

Выровняйте батарейные отсеки в каждом устройстве задними сторонами друг к другу. Включите калькулятор. Затем, удерживая калькулятор и радио вместе, найдите металлический предмет. Если калькулятор и радио выровнены правильно, вы услышите изменение статического электричества, которое звучит как звуковой сигнал.

Как сделать схему металлоискателя?

Необходимые компоненты

1. 1 x TDA0161 ИС датчика приближения.
2. Конденсаторы 2 x 47 нФ (код керамического конденсатора 473)
3. Резистор 1 x 1 кОм (1/4 Вт)
4. Резистор 1 x 330 Ом (1/4 Вт)
5. Резистор 1 x 100 Ом (1/4 Вт)
6. Потенциометр 1 x 5 кОм.
7. 1 x 2N2222A (транзистор NPN)
8. Зуммер 1 x 5 В.

Какая схема используется в металлоискателе?

Схема металлоискателя с использованием микросхемы IC 555 В этой схеме используется микросхема IC 555, которая используется для обнаружения магнитов и металлов. Когда магнит находится рядом с дросселем 10 мГн, выходная частота меняется.Эта схема может питаться от источника питания, который может обеспечивать постоянное напряжение постоянного тока от 6 до 12 вольт.

Какой металлоискатель лучше всего подходит для поиска золота?

Лучшие детекторы золота начального уровня

• Fisher Gold Ошибка Pro. Один из лучших металлоискателей начального уровня — Fisher Gold Bug Pro.
• Garrett AT Gold. Еще один отличный детектор золота начального уровня — Garrett AT Gold.
• Жук-золото Fisher 2.
• White’s Goldmaster GMT.
• Tesoro Lobo SuperTRAQ.
• Минелаб ГПЗ 7000.
• Minelab GPX 5000.
• XP DEUS.

Насколько глубоко проникает большинство металлоискателей?

10-20 см

Обнаруживают ли металлодетекторы алюминиевую фольгу?

Итак, обнаруживают ли металлоискатели алюминий? Да, любой приличный металлоискатель с правильными настройками легко обнаруживает алюминиевые предметы. На самом деле алюминий обладает значительной электропроводностью. Таким образом, он реагирует на электромагнитное поле, создаваемое катушкой, что позволяет вашему детектору легко его видеть.

Можно ли обмануть металлоискатель?

Можно ли «обмануть» металлоискатель? Некоторые спрашивают, можно ли «обмануть» металлоискатель. Ответ — нет. Если не пытаться провести металлический предмет вокруг проходного детектора или какое-либо другое действие subrosa, металлоискатель выполнит свою работу.

Стоит ли металлоискатель?

Хороши ли дешевые металлоискатели?

Многие новички решают, что они хотят начать с малобюджетного дешевого металлоискателя, и продолжают работать с этого момента.Хотя их называют дешевыми металлоискателями, эти детекторы могут предложить отличное качество и производительность.

Все ли металлоискатели обнаруживают золото?

Например, все металлоискатели обнаруживают золото, но есть и другие типы, которые более чувствительны к золоту и особенно к нему. Итак, если вас интересует исключительно поиск золотых украшений, вам следует выбрать детектор, сделанный специально для этой цели. Некоторые металлоискатели водонепроницаемы.

Можете ли вы обнаружить металл в лесу?

Леса и пешеходные дорожки Тем не менее, пешеходные дорожки — отличное место для обнаружения металлов, так как на протяжении многих лет люди ходили по ним вверх и вниз и, возможно, гуляли по ним со своими собаками.Опять же, ключ к успеху.

Где я могу обнаружить металл в лесу?

Стоит поискать любое большое дерево, которое особенно выделяется в лесу. Если вы найдете старый колодец, сначала будьте очень осторожны при поиске, а затем поймите, что это указывает на то, что старый фундамент может быть поблизости.

Могу ли я обнаружить металл в Нью-Форест?

Обнаружение металлов строго запрещено на охраняемых объектах культурного наследия, таких как памятники, находящиеся под охраной. На землях муниципального совета Нью-Форестного округа обнаружение металлов запрещено.Посетите их веб-сайт, позвоните в службу поддержки клиентов 0230 285000 или по электронной почте [адрес электронной почты защищен] для получения дополнительной информации.

Где можно легально обнаружить металл?

Куда пойти Металлоискатель

• Сад.
• Пляжи.
• Лесные и общественные тропы.
• Фермерские поля.
• Роли и клубы.
• Парки, общины и муниципальные земли.
• Резюме.

Нужна ли мне лицензия для поиска металлов?

Вам нужна лицензия на использование металлоискателя? Нет, Министерство внутренних дел отменило лицензии в 1980 году.Однако теперь на некоторых пляжах требуется получение разрешения. Дополнительную информацию можно получить на веб-сайте Crown Estates и запросить разрешение онлайн, перейдя по ссылке на странице поиска.

Где запрещены металлоискатели?

Металлоискатели запрещены во всех федеральных и национальных парках США. Кроме того, никакие памятники или исторические объекты не позволяют использовать металлоискатель на их территории.

Какая лучшая марка для металлоискателей?

Лучшие металлоискатели

1. Выбор редакции: металлоискатель Garrett AT Pro.Предоставлено Amazon.
2. Лучшее по низким ценам: металлоискатель Garrett ACE 400. Предоставлено Amazon.
3. Лучший вездеходный детектор: Minelab CTX 3030.
4. Лучшее для подводного плавания: Minelab Excalibur II.
5. Лучшее для поиска золота: водонепроницаемый металлоискатель Nokta Gold Kruzer.

Сколько стоит лучший металлоискатель?

Разведывательные машины могут стоить от 500 до 10 000 долларов. Большинство из этих машин будут PI и должны использоваться в областях, где, как известно, можно найти золото.Если вам нужен лучший детектор для поиска золота, выбирайте Minelab.

Minelab лучше Garrett?

Чем выше, тем лучше! Наиболее заметное различие между детекторами Minelab и детекторами Garrett — это многочастотность, доступная на моделях Minelab. Если вы опытный или профессиональный металлоискатель, Garrett ATX или Minelab CTX 3030 — лучший выбор.

Сколько стоит хороший металлоискатель?

Поиск хорошего металлоискателя при небольшом бюджете. Стоимость детекторов может варьироваться от 100 до более чем 1000 долларов.

Какая частота лучшая для металлоискателей?

от 5 кГц до 15 кГц

Какой недорогой металлоискатель самый лучший?

Лучшие дешевые металлоискатели для начинающих детекторов

• Фишер F22. Fisher F22 — моя главная рекомендация в качестве дешевого металлоискателя.
• Minelab X-TERRA 305. Компания Minelab обычно известна своими металлоискателями премиум-класса, стоимость которых составляет тысячи долларов.
• Garrett ACE 300.
• Отслеживание Охотников за Головами IV.
• Garrett ACE 400.

Какой металлоискатель подойдет новичку?

5 лучших металлоискателей для начинающих

• Для новичков. Фишер F22. amazon.com. 219 долларов США. Купить сейчас.
• Детям. Охотник за головами Младший T.I.D. amazon.com. 69,99 долларов США. Купить сейчас.
• МНОГОФУНКЦИОНАЛЬНЫЙ. Fisher F75. amazon.com. 549 долларов США. Купить сейчас.
• БОЛЬШАЯ ЦЕННОСТЬ. Garrett ACE 300. amazon.com. 299,95 долларов США.
• Под водой. Garrett 1140900 Pro-Pointer AT.amazon.com. 149,95 долларов США.

Как использовать металлоискатель для начинающих?

Советы по использованию металлоискателя | Руководство для начинающих по обнаружению металлов

1. Правильное понимание металлоискателя.
2. Начните поиск, когда окажетесь в идеальном месте.
3. Двигайся медленно.
4. Когда вы получаете хороший сигнал, начинайте рыть пробку.
5. Поместите находки в пакет или сумку.
6. Продолжить охоту.

Продает ли Amazon металлоискатели?

Бестселлеры по металлоискателям.Детектор металла NATIONAL GEOGRAPHIC Junior — регулируемый детектор металла с 7,5 ″… детектор металла для взрослых и детей, высокоточный регулируемый детектор металла с ЖК-дисплеем, 10… RM Детектор металла RICOMAX — детектор металла с водонепроницаемой катушкой IP68 от 24 до 35 дюймов …

Какой металлоискатель рекомендует Гэри Дрейтон?

Детекторы Minelab

Новые детекторы — The New York Times

Люди занимаются поиском металлов с 1881 года, когда Александр Грэм Белл изобрел устройство для поиска пули, попавшей в президента Джеймса Гарфилда.

Но потребовалось еще несколько десятилетий, чтобы развлекательные металлоискатели — устройства, напоминающие «что-то вроде сковороды на конце шеста», как писала одна газета в 1967 году, — создали серьезный культ последователей.

Теперь этот культ последователей растет. Производители детекторов сообщают о рекордных продажах. Согласно годовому отчету одного бренда, Minelab, в 2020 году компания продала на 30 процентов больше детекторов, чем в предыдущем году, а годом ранее этот показатель вырос на 18 процентов.

И мы находимся в некотором смысле медиа-детектора.Журнал New York составляет списки лучших моделей металлоискателей. Дрю Бэрримор раздает их в своем шоу. Юный скетч-комик Паркер Джеймс владеет им перед шестью миллионами подписчиков в TikTok. В Англии Кэри Маллиган делает его мейнстримом; на Нантакете это делают миллениалы; а в игровой индустрии этим летом будет выпущена романтическая видеоигра, посвященная поиску металла и триллера.

В то время как одни опытные детективы наслаждаются уединенной природой своего хобби, другие жаждут большего внимания.В течение последних восьми лет Майкл Беннет, известный как «Самородок Ноггин», 27-летний энтузиаст по поиску золота из Шарлотты, Северная Каролина, размещал на YouTube видеоролики о своих находках, которые включают десятицентовые монеты Меркурия, доллары Моргана и гражданскую войну. -era мушкетные шары и пряжки ремня.

Сначала никто не обращал особого внимания. Сегодня создание детективного контента — его постоянная работа.

«Когда я только начинал, это было довольно сложно», — сказал г-н Беннетт. «Когда люди думали о поиске металла, они думали о старике на пляже.Теперь это делают не только мужчины — женщины тоже, и многие люди моего возраста ».

Детектор Ютуберы и телешоу последних лет помогли привлечь к этому времяпрепровождению новую аудиторию. Но в последнее время движущей силой его растущей популярности является, как вы уже догадались, пандемия. Прошлой осенью в Сондерстауне, штат Род-Айленд, 150 энтузиастов заплатили 125 долларов каждый за охоту на местной ферме, засеянной организаторами мероприятия 1500 антикварными монетами на сумму около 6000 долларов. Не имело значения, что монеты были подброшены; было встроено социальное дистанцирование.

Обнаружение предлагает относительно безопасный и интересный способ исследовать задние дворы от Ист-Хэмптона до Уругвая. В Великобритании охотники за сокровищами-любителями нашли в этом году так много артефактов, что британское правительственное агентство, отвечающее за защиту национального археологического наследия, вынуждено расширить определение термина «сокровище».

Для сокровищ или удовольствий

Металлоискатель предлагает множество возможностей — в том числе воссоединение с воспоминаниями детства или бегство от шума наших устройств, — но самая большая привлекательность — это шанс наткнуться на несметное богатство.

Самые важные победы в увлечении не только непредсказуемы, но, на первый взгляд, относительно неизбирательны. Возьмем, к примеру, британского водителя, который в прошлом октябре обнаружил «исключительно редкую» брошь с колесницей кельтского вождя на соседнем поле, которую затем продал за 55 000 фунтов; или 10-летний мальчик из Ирландии, который обнаружил многовековую рукоять меча во время своей первой поисковой прогулки, прямо через улицу от своего дома.

Возможно, эти детективы были вдохновлены теми, кто был до них: 59-летним пляжным гребцом, который в 1959 году нашел закопанное испанское золото на сумму 1 миллион долларов недалеко от своего дома в Себастьяне, штат Флорида.или пара вермонтеров, которые в 1957 году разбогатели, обнаружив самое богатое в стране месторождение жизненно важной вольфрамовой руды.

Но хотя успех может показаться случайным, для этого нужны навыки, что хорошо знает Крис Тернер, бывший профессиональный футболист и нынешний голливудский дублер и детектив. 61-летний г-н Тернер полагается на свой почти 50-летний опыт, помогая людям находить пропавшие без вести драгоценности.

В 2009 году при поддержке анонимного ангела-инвестора из Иллинойса г.Тернер превратил свою службу в Ванкувере, Британская Колумбия, в международный справочник сотен металлоискателей в 23 странах: TheRingFinders.com.

Перспективные специалисты по поиску колец проходят процесс подачи заявки и проверяются г-ном Тернером по всем вопросам, от их опыта поиска и знакомства с местными законами до их этики, намерений и навыков управления клиентами.

Большинство членов справочника работают только за вознаграждение, как и мистер Тернер.«Это может быть буханка домашнего бананового хлеба за 2500 долларов», — сказал он. «Но нет большей награды, чем объединение кого-то с его потерянной реликвией».

По словам г-на Тернера, сеть Ring Finders обнаружила на 50 процентов больше потерянных колец за последний год, чем за любой другой год с момента создания веб-сайта в 2009 году.

Coil to the Soil

Один нанятый детектор в Сеть Ring Finders представляет 37-летний Вудро Энгл, дизайнер видеоигр, который два года назад занялся поиском, чтобы проводить больше времени на открытом воздухе.Он покрывает свой родной регион в округах Сонома и Марин в Калифорнии.

На данный момент г-н Энгл сказал, что он участвовал в 20 или около того миссиях по поиску предметов и находил пропавшие предметы примерно в половине случаев. За одну недавнюю работу он принял в награду полдюжины только что отложенных яиц; для другого — 500 долларов наличными.

По словам г-на Энгла, хотя обнаружение металлов четко вписывается в категорию «тех хобби« стариков », которыми вы должны заниматься после выхода на пенсию», он заметил волну относительных новичков, многие из которых имеют определенный возраст: «Они все это под-поколение, которое они называют поколением Oregon Trail, у которого было аналоговое детство, но цифровая зрелость, поэтому они действительно интересуются классными, старыми вещами — может быть, у них была коллекция монет, когда они были детьми, но они не боятся внедрять новые технологии, и они могут понять, как использовать передовые машины, такие как эти новые детекторы, которые появляются.

Райсон Зеттлмойер, 36-летний огранщик драгоценных камней, разнорабочий и поисковик, работающий недалеко от Эврики, Калифорния, согласен с тем, что популярность этого времяпрепровождения растет, и это неудивительно, — сказал он. По словам г-на Зеттлмойера, в Соединенных Штатах есть тысячи задокументированных захороненных «крупных сокровищ», которые еще предстоит найти, только с 1800-х годов. В его профиле Ring Finder указано, что он взимает комиссию с «тайников и кладов» с золотыми сокровищами.

В 1930-х годах тысячи банков закрыли свои двери, в то же время федеральное правительство приняло закон об изъятии золота у граждан.«Многие люди, у которых было золото, закопали его — и многое из этого все еще существует», — сказал г-н Зеттлемойер.

В отношении одной недавней комиссии он искал в течение двух дней и нашел кувшин Мейсона, погребенный на глубине фута, содержащий несколько золотых слитков и два золотых слитка весом в одну унцию.

«Это наследство семьи», — сказал он. «Поэтому они зовут таких, как я, выйти и найти это».

У хобби есть свои издержки. Дейзи Дункан, 26-летний детектив из Южной Каролины, всегда ловит себя на том, что говорит «еще один сигнал», когда она прекрасно знает, что будет продолжать подметать часами — иногда даже до ночи.

Положительным моментом является ажиотаж: «Когда я на охоте, честно говоря, не имеет значения, как я себя чувствую, потому что к концу я чувствую себя потрясающе», — сказала она. Но по сравнению с более быстрыми методами охоты за сокровищами, такими как ловля с помощью магнита, которая включает в себя раскачивание сильного магнита вдоль русла ручья или озера и мгновенное извлечение любых «сокровищ», которые могут быть найдены, Дункан сказал, что обнаружение металлов «это не просто прогулка. в парке.» По ее словам, помимо физического истощения и эмоциональных американских горок празднования и разочарования, «это может стать дорогим.”

Детекторы

могут стоить от пары сотен долларов до 5000 долларов. Популярным выбором для экспертов является XP Deus французского производства (949 долларов), а для детей — Nokta Makro Mini Hoard (120 долларов). Детекторы могут также иметь при себе наушники, лопату для обнаружения металлов, ручные инструменты, такие как хори-хори (зазубренная стальная ручная лопата), «мешочек для находок» и ручной точный детектор, называемый пинпоинтером.

Более дорогое оборудование обычно легче и точнее. Это означает, что чем дороже металлоискатель, тем больше у вас шансов отличить фольгу или консервную банку (терминологический термин, обозначающий металлическую банку из-под газировки, измельченную газонокосилками) от золотых слитков.

Одежда может включать пояс для инструментов, перчатки («Вы будете удивлены, сколько стекла в земле», — предупредил один детектив) и случайную тематическую футболку («Я свингер»; «Могу я Metal Detect Your Yard? »Или« Катиться в землю »).

Проблемы при раскопках

Детектор обнаруживает неприятности, особенно в менее посещаемых местах: этой весной был вызван местный отряд саперов, чтобы отреагировать, когда 17-летний подросток обнаружил фугас времен Второй мировой войны. в своей британской деревне.

В Вирджинии заместителей шерифа вызвали на место происшествия, когда группа детей обнаружила их путь к 150-летнему пушечному ядру армии Союза, которое могло содержать взрывоопасный черный порох. А прошлым летом г-н Беннет сказал, что нашел в реке «боевую гранату». (У меня есть видео по этому поводу, — сказал он. — Оно называется «Вы не поверите тому, что я нашел в реке».) может привести к неприятностям другого рода.

Во Франции, где обнаружение металлов является незаконным, власти недавно изъяли тысячи римских монет и других артефактов у поисковика, который утверждал, что нашел добычу в Бельгии. В настоящее время валлийская полиция разыскивает людей, незаконно раскопавших территорию средневекового замка. На окраине Лондона возле мемориала Великой хартии вольностей внезапно появилось более 100 дыр, «типичных для поведения при обнаружении металлов».

В Великобритании копать, соскабливать или искать без разрешения запрещено законом.(К счастью, это не мешает путанице: поиск сокровищ только на поверхности, особенно популярный на берегах Темзы.)

В Соединенных Штатах в федеральных парках и памятниках запрещены металлоискатели; в государственных парках детекторам может потребоваться специальное разрешение. В остальном металлоискатели во многом обязаны соблюдать этикет. По мере того как хобби растет, опытные ветераны умоляют новичков не трогать исторические места.

Навигация по законам, воздействие на окружающую среду и археологические раскопки означают, что работа детектива связана со сложной этической ответственностью, — сказала Николайн Бор, художник из Нантакета, штат Массачусетс.Для 32-летней г-жи Бор и ее друзей-детекторов он также идет с отличными нарядами.

«Когда предмет снимается с земли, он теряет весь контекст, а также свою историческую ценность», — сказала она. Если артефакты «каталогизированы и доступны для исследования, они все равно могут способствовать нашему пониманию прошлого».

Не все детективы заинтересованы в каталогизации своих находок, а тем более в передаче их в музейные коллекции. По этой причине г-жа Бор поощряет новичков брать свои металлоискатели на пляж, где постоянно переворачивающийся песок предлагает множество открытий и меньше препятствий.

У многих искателей колец есть по крайней мере одна история об обнаружении потерянного предмета, которая, по их словам, просто не вызывает сомнений или кажется «чудом». Для г-жи Бор, которая стала искать кольца в прошлом году, это произошло в сентябре 2020 года, когда с ней связалась женщина по поводу кольца, которое она получила несколько десятилетий назад в качестве подарка от крестного отца.

Он пропал месяц назад на пляже Нантакета, где, по словам г-жи Бор, «волны сильные, дюны регулярно обрываются, а течения непредсказуемы.Она не была оптимистична. «Я действительно думала, что это никак не могло быть там, — сказала г-жа Бор. «Но при тщательном поиске он волшебным образом обнаружился».

Несколько дней спустя сильный прибой обрушился на пляж, где было обнаружено кольцо, вырезав 50 футов от ближайшего обрыва на острове и смыв летний домик. «Это было действительно невероятно», — сказала г-жа Бор о сроках. «На группе было написано слово« Всегда »».

10 обзоров и рекомендаций лучших металлоискателей

Как купить лучший металлоискатель: краткое руководство

Какой металлоискатель самый лучший и как он должен работать? Это действительно зависит от того, какой металл вы ищете и каковы условия окружающей среды в этом районе.Есть много различных факторов, которые могут повлиять на возможности металлоискателей и, следовательно, на ваш выбор.

Главное, на что следует обратить внимание, это то, насколько вы уверены в управлении настройками, условиями почвы и тем, что вы хотите найти во время охоты за сокровищами.

Основы металлоискателей: технические характеристики

1. Идентификация цели

Идентификация цели — это числовое значение, присваиваемое для идентификации различных металлов. У каждой модели своя система, и вам нужно будет приспосабливаться к ней при каждой новой покупке.

2. Дискриминация

Настройки дискриминации позволяют вам контролировать, какие металлы будут распознаваться, а какие игнорироваться. У вас есть много видов режимов дискриминации, которые вы можете предварительно установить в металлоискатель, чтобы упростить поиск определенных предметов, таких как монеты, драгоценности или реликвии. Большинство режимов дискриминации работают, отклоняя показания ниже определенного идентификатора цели.

• Существует еще одна функция дискриминации, известная как «вырезка», которая позволяет вам указать другой диапазон, который вы хотите исключить.Система надреза — это еще один уровень дискриминации.

Например, я ищу металлы в парке и часто читаю на предмет отрывных петель или ржавых гвоздей. Я могу использовать режим дискриминации, чтобы исключить все показания ниже серебра, таким образом я буду получать обратную связь только от предметов с целевым идентификатором выше, чем у серебра. Если я хочу нацеливаться только на серебро, я могу использовать систему надреза, чтобы убрать все показания над ним.

Вы можете использовать такие функции в сочетании различных способов настройки детектора, чтобы точно определить, что вы ищете.

3. Балансировка грунта

В почве естественно примешано небольшое количество металла, которое может мешать показаниям металлоискателей. Баланс грунта позволяет устройству игнорировать эти помехи и сосредоточиться на поиске металлических предметов.

Для каждой модели извещателя существует разная степень контроля. Некоторые модели автоматически регулируют баланс грунта для вас, другие поставляются предварительно настроенными в устройстве, некоторые требуют ручного программирования для каждой охоты, а другие имеют их все вместе.

4. Рабочая частота

Если вы когда-нибудь задумывались, что делает хороший металлоискатель, то для начала вам подойдет частота. Частота металлоискателей зависит от того, сколько раз сигнал выдается и возвращается каждую секунду. Частота влияет на то, насколько глубоко детектор может искать.

• Более высокие частоты лучше подходят для поиска более мелких объектов, но они не могут проникнуть на большую глубину.
• В качестве альтернативы, более низкие частоты лучше при обнаружении объектов, закопанных глубоко, но могут пропускать более мелкие объекты.

Частота, которая вам нужна, зависит от того, какие сокровища вы ищете. Например, частота 20 кГц или выше означает, что ваш металлоискатель отлично подходит для поиска золота.

5. Чувствительность

Как следует из названия, чувствительность — это то, насколько чувствителен детектор к обратной связи от металла.

• Если уровень чувствительности высокий, это позволит детектору улавливать более мелкие предметы, но может получить помехи от фоновых уровней.
• Если уровень чувствительности низкий, он снижает отзывчивость, но увеличивает вероятность получения обратной связи от желаемых элементов.

6. Глубина поиска

Глубина поиска — это то, насколько глубоко металлоискатель может проникнуть в землю, чтобы найти сокровища. На глубину поиска может влиять тип почвы и размер катушки.

Типы катушек металлоискателей

1. Размер и форма

Важно выбрать правильный размер и форму катушки, так как это может изменить способ взаимодействия детектора с окружающей средой.

• Как упоминалось выше, размер катушки определяет, насколько глубоко устройство может обнаруживать объекты, и форма катушки может влиять на то, где вы можете ее использовать.

Чаще всего катушки имеют круглую или эллиптическую форму. Круглые катушки лучше обнаруживают глубоко внутри и обладают большей чувствительностью, тогда как эллиптические катушки лучше имеют более широкое поле обнаружения из-за их удлиненной длины.

2. Конфигурация

Катушка бывает двух основных конфигураций: концентрическая и двойная D (DD). Они изменяют чувствительность детектора к минерализации почвы.

• Концентрические змеевики лучше всего подходят для неминерализованных почв, так как они более чувствительны к минеральному составу почвы.Это будет означать, что во время поиска будет много статических помех.
Катушки
• DD — наоборот; они лучше всего подходят для высокой минерализации. У них более низкие помехи от земли и меньшая чувствительность, поэтому они лучше подходят для уменьшения нежелательной обратной связи.

Что еще вы должны знать, прежде чем покупать один из лучших металлоискателей из нашего списка?

Убедитесь, что вы провели тщательное исследование, прежде чем покупать лучший металлоискатель на рынке. Позвольте нам дать вам несколько советов!

• Узнайте, какие грунтовые условия и вероятные цели вы, вероятно, найдете в своем районе.
• Подумайте, какие предметы вы хотите найти.
• Сделайте домашнее задание, чтобы выяснить, что лучше всего соответствует вашим потребностям и какой контроль над каждым набором вам понадобится.
• Если вы хотите впервые опробовать металлоискатель, чтобы убедиться, что он вам подходит, мы рекомендуем купить бюджетную модель с некоторыми предустановленными режимами или простой конфигурацией. Однако, если вы новичок в обнаружении металлов и хотите инвестировать в долгосрочное хобби, мы бы предложили выбрать продукты среднего класса, у которых есть некоторые предустановки и некоторые настраиваемые элементы управления, чтобы вы могли легко полностью контролировать настройки. .

Лучшие металлоискатели на рынке: краткий обзор

Теперь, когда мы увидели, как купить металлоискатель и какие функции следует учитывать при принятии решения о покупке, позвольте нам предложить вам краткий список лучших металлоискателей, которые мы рассмотрели в этом списке. Помните, что подводный металлоискатель может быть лучшим металлоискателем для серебра, поэтому в какой-то момент все смешивается. Все зависит от технических характеристик и функций каждого продукта. Однако, для классификации, вот некоторые из наиболее интересных вариантов:

Итог

Независимо от того, новичок вы или профессионал, выбрать лучший металлоискатель — нелегкая задача.Есть так много разных вещей, которые нужно учитывать, и некоторые из них зависят от личных предпочтений. Мы надеемся, что нам стало проще найти лучший металлоискатель и отправиться на поиски этого сокровища! Если вы хотите получить больше обзоров металлоискателей для конкретных продуктов, которые вы собираетесь приобрести, дайте нам знать в разделе комментариев ниже, и мы сделаем все возможное, чтобы включить ваши предложения в обновленную версию этого руководства!

Если вы уже рискнули и нашли свою добычу, почему бы не сообщить нам, какая была ваша лучшая находка или какой у вас любимый металлоискатель? Нам не терпится узнать больше об опыте людей с металлоискателями!

Зачем строить самодельный металлоискатель PI?

На самом деле существует много разных причин, по которым вы должны построить свой собственный самодельный PI (импульсный индуктивный) металлоискатель .Но, прежде всего, это может сэкономить ваши деньги и снизить риск потратить деньги на покупку коммерческого детектора, в результате которого вы можете ничего не найти взамен.

На самом деле, существует несколько самодельных детекторов, которые имеют лучшую чувствительность или точность, чем те металлоискатели, которые продаются на рынке по цене от 1000 долларов и выше.

Хотя, прежде чем вы решите создать свой собственный детектор, настоятельно рекомендуется иметь хорошие «знания» и «навыки» в электронике.Многие люди на самом деле разочаровываются из-за того, что не могут устранить неполадки в своем проекте, чтобы он работал правильно. Так что, если вы ничего не знаете о конденсаторах, резисторах и транзисторах, то у вас действительно большая проблема. В любом случае, если у вас есть друг или члены семьи, у которых есть навыки, вы всегда можете попросить их о помощи.

ПИ (импульсный индуктивный) металлоискатель

В отличие от металлоискателей VLF, которые состоят из двух наборов катушек, которые являются передатчиком и приемником, импульсный индуктивный MD имеет только одну катушку, которая выполняет обе функции.В процессе работы оборудования катушка посылает импульсы магнитного поля глубоко в землю. Как только оно попадает в определенный металлический объект, магнитное поле меняет полярность, что приводит к так называемому «отраженному импульсу» .

A «Схема отбора проб» PI MD будет обрабатывать отраженные импульсы через несколько этапов, пока они не преобразуются в звуковой сигнал, предупреждающий оператора об обнаружении металлического объекта.

Может ли металлоискатель обнаруживать золото?

Многие люди ошибочно полагают, что металлоискатели могут обнаруживать только чистые металлические предметы. Большинство современных MD действительно способны обнаруживать золото, размер которого может составлять всего полгрейна.

Gold Nugget

MD, которые неплохо обнаруживают золото, — это MD с высокими рабочими частотами, такие как MD типа Pulse Inductive.Таким образом, чем выше частота, тем чувствительнее оборудование, способное улавливать крошечные кусочки золота. Однако наказание в том, что он также становится более чувствительным к минералам железа, что плохо.

Требования к созданию вашего первого металлоискателя

Предполагая, что у вас есть знания и навыки в создании любых электронных проектов, на самом деле есть несколько важных требований, которые вам необходимо знать, особенно когда вы впервые создаете свой собственный металлоискатель.

Вот следующие требования, которые вам необходимо знать:

1. Изучите 3 основных типа металлоискателей

На самом деле существует три основных типа MD, которые вам нужно понять, чтобы знать, над каким дизайном вы хотели бы работать.

а. VLF (очень низкая частота)

— Как уже было сказано выше, MD типа VLF работают с использованием двух наборов катушек. Одна из катушек функционирует как передатчик, а другая — как приемник.Передатчик — это тот, который излучает низкочастотное магнитное поле глубоко под землей. Как только он попадает в определенный металлический объект, он заставляет поле отражаться обратно вверх.

Назначение приемной катушки — принимать любое отраженное поле и преобразовывать его в звуковой сигнал.

г. PI (импульсная индукция)

— Этот тип МД уже обсуждался выше.

г. BFO (колебание частоты биений)

— Самая простая и недорогая конструкция — это генератор с частотой биений или BFO.Именно по этой причине эти дизайны популярны среди новичков.

Что касается того, как он работает, он на самом деле очень похож на детектор VLF, потому что он также использует две отдельные катушки для обнаружения. Но это различие в том, что его генератор непрерывно посылает частотный сигнал, излучаемый одной из катушек. Если случится так, что какой-то металлический предмет вызвал помехи в частоте, вторая катушка немедленно изменит звуковой тон.

2. Схема работы

Интернет является хорошим источником для поиска различных бесплатных схематических диаграмм металлоискателей.Однако в некоторых из них могут быть ошибки или они просто не работают. Поэтому, если вы нашли определенную схематическую диаграмму MD, настоятельно рекомендуется провести дальнейшее исследование по этому поводу, например спросить тех, кто уже успешно ее построил.

3. Убедитесь, что электронные компоненты доступны

Некоторые электронные компоненты, особенно транзисторы и ИС, имеют тенденцию к устареванию, когда магазины электроники больше не продают их. Избегайте таких конструкций, если вы не знаете, как найти идеальную «замену» или «замену» для этих недоступных деталей.

У

Goetech есть несколько списков проектов металлоискателей, которые вы, возможно, захотите проверить. У них есть детекторы сдвига частоты, детекторы индукционного баланса и индукционные детекторы импульсов. Я на самом деле построил один, который является металлоискателем Гэри PI, и он отлично работает.
