Схема амперметра на светодиодах (светодиодный индикатор тока)

Цифровой амперметр на светодиодах – удобный способ отображения информации, при котором имеет значение не только модуль измеряемой величины (что, кстати, значительно удобнее определять не по отклонению стрелочного индикатора, а по величине столбчатой диаграммы, или при помощи мини-дисплея), но и частоту изменения этого параметра.

Описание схемы

Светодиоды не отличаются большой мощностью, но использовать их в слаботочных электрических цепях допустимо и целесообразно. В качестве примера можно рассмотреть схему получения цифрового амперметра для определения силы тока в аккумуляторной батарее автомобиля, при номинальном диапазоне значений в 40…60 мА.

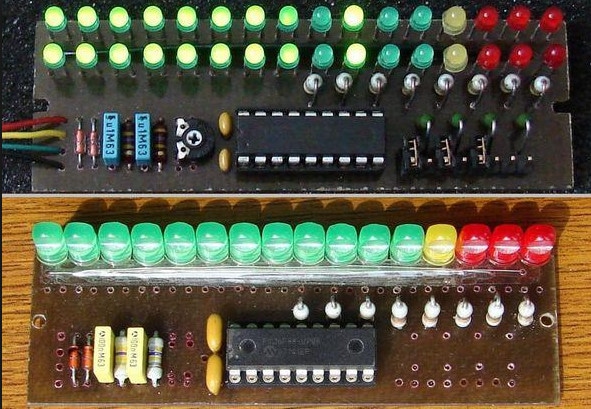

Вариант внешнего вида амперметра на светодиодах в столбик

Количество использованных светодиодов определит пороговое значение тока, при котором в работу будет включаться один из светодиодов. В качестве операционного усилителя можно использовать LM3915, либо подходящий по параметрам микроконтроллер. На вход будет подаваться напряжение через любой низкоомный резистор.

Удобно отражать результаты измерения в виде столбчатой диаграммы, где весь, практически используемый диапазон тока будет разделяться на несколько сегментов по 5…10 мА. Плюсом LED является то, что в схеме можно использовать элементы разного цвета – красного, зелёного, синего и т.д.

Для работы цифрового амперметра потребуются следующие компоненты:

1. Микроконтроллер типа PIC16F686 с АЦП на 16 бит.
2. Настраиваемые джамперы для выхода конечного сигнала. Можно, как альтернативу, применить DIP-переключатели, которые используются в качестве электронных шунтов или сигнальных замыканий в обычных электронных цепях.
3. Источник питания постоянного тока, который рассчитан на рабочее напряжение от 5 до 15 В (при наличии стабильного напряжения, что контролируется вольтметром, подойдёт и 6 В).
4. Контактная плата, где можно разместить до 20 светодиодов типа SMD.

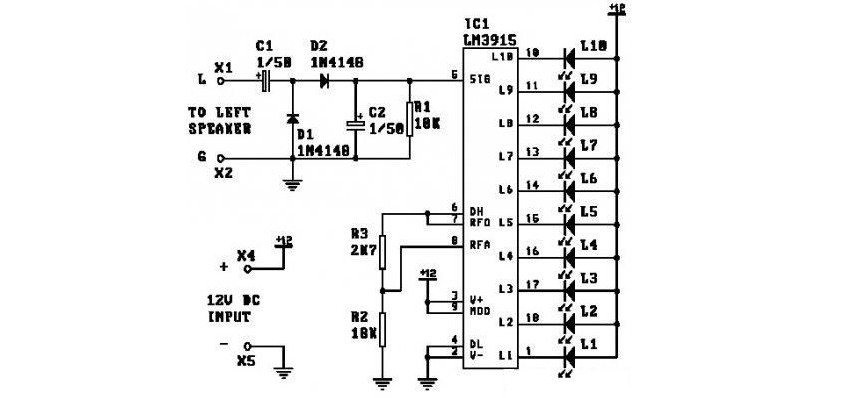

Электрическая схема амперметра на LED источниках

Последовательность размещения и монтажа амперметра

Входной сигнал по току (не более 1 А) подаётся от стабилизированного блока питания через шунтирующий резистор, допустимое напряжение на котором не должно быть более 40…50 В. Далее, проходя через операционный усилитель, сигнал поступает на светодиоды. Поскольку значение тока во время прохождения сигнала изменяется, то соответственно будет изменяться и высота столбика. Управляя током нагрузки, можно регулировать высоту диаграммы, получая результат с различной степенью точности.

Монтаж платы с SMD-компонентами, по желанию пользователя, можно размещать либо горизонтально, либо вертикально. Смотровое окошко перед началом тарировки необходимо перекрывать тёмным стеклом (подойдёт фильтр с кратностью 6…10^х от обычной сварочной маски).

Тарировка цифрового амперметра состоит в подборе минимального значения нагрузки по току, при которой светодиод будет светиться. Варьирование настройки производится экспериментально, для чего в схеме предусматривается резистор с небольшим (до 100 мОм) сопротивлением. Погрешность показаний такого амперметра обычно не превышает нескольких процентов.

Вы знали, что можно переделать старый вольтметр в амперметр? Как это сделать — смотрите видео:

Как настраивать регулировочный резистор

Для этого последовательно устанавливают силу тока, которая проходит через определённый светодиод. В качестве контрольного прибора можно использовать обычный тестер. Вольтметр включается в схему перед микроконтроллером, а амперметр – после него. Для исключения влияния случайных пульсаций подключается также сглаживающий конденсатор.

Практическим плюсом изготовления прибора своими руками (светодиодов не должно быть менее четырёх) является устойчивость схемы при значительных изменениях первоначально заданного диапазона силы тока. В отличие от обычных диодов, которые при коротком замыкании выйдут из строя, светодиоды просто не загораются.

Св-диоды как измерители тока в аккумуляторной батарее автомобиля, не только экономят заряд и сохраняют аккумуляторы, но и позволяют более удобным способом считывать показания.

Аналогичным образом можно построить и цифровой вольтметр. В качестве источников света для такого варианта применения подойдут элементы на 12 В, а наличие дополнительного шунта в схеме вольтметра позволит более рационально использовать всю высоту столбчатой диаграммы.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

зачем нужен, расчет для амперметра, как сделать

Многие домашние электрики недовольны тестерами промышленного производства, поэтому задумываются о том, как из амперметра сделать вольтметр, а также как повысить функциональность тестера промышленного производства. Для этой цели можно изготовить специальный шунт.

Перед тем как приступить к работе, следует выполнить расчет шунта для микроамперметра и найти материал, обладающий хорошей проводимостью.

Конечно, для большей точности измерений можно просто приобрести миллиамперметр, но такие приборы стоят довольно дорого, а применять их на практике приходится весьма редко.

В последнее время в продаже появились тестеры, рассчитанные на большое напряжение и сопротивление. Для них шунт не нужен, но и стоимость их очень высока. Для тех, кто использует классический тестер, изготовленный еще в советское время, или пользуется самодельным, шунт просто необходим.

Недостатки промышленного амперметра

Подобрать токовый амперметр — дело непростое. Большинство приборов выпускается на Западе, в Китае или в странах СНГ, и в каждой стране к ним предъявляют свои индивидуальные требования. Также в каждой стране свои допустимые величины постоянного и переменного тока, требования к розеткам. В связи с этим при подключении амперметра западного производства к отечественному оборудованию может оказаться, что прибор не может правильно измерить силу тока, напряжение и сопротивление.

С одной стороны, такие устройства очень удобны. Они компактны, снабжаются зарядным устройством и просты в пользовании. Классический стрелочный амперметр не занимает много места и имеет визуально понятный интерфейс, но он часто не рассчитан на существующее напряжение сопротивление. Как говорят бывалые электрики, на шкале «не хватает ампер». Приборы, устроенные таким образом, обязательно нуждаются в шунтировании. Например, бывают ситуации, когда нужно измерить величину до 10а, а на шкале прибора отсутствует цифра 10.

Вот основные недостатки классического фабричного амперметра без шунта:

• Большая погрешность в измерениях;
• Диапазон измеряемых величин не соответствует современным электроприборам;
• Крупная калибровка не позволяет измерять малые величины;
• При попытке измерить большую величину сопротивления прибор «зашкаливает».

Для чего нужен шунт

Шунт необходим для того, чтобы правильно измерить сопротивление в тех случаях, если амперметр не предназначен для измерения таких величин. Если домашний мастер часто имеет дело с такими величинами, есть смысл изготовить шунт для амперметра своими руками. Шунтирование значительно повышает точность и эффективность его работы. Это важное и нужное устройство для тех, кто часто пользуется тестером. Обычно его используют владельцы классического амперметра 91с16.

Вот основные преимущества самодельного шунта:

• Позволяет измерить сопротивление там, где у фабричного или самодельного амперметра не хватает делений на шкале;
• Помогает адаптировать зарубежные амперметры к российским электрическим цепям;
• Точность тестера значительно увеличивается;
• Защищает тестер от поломок и продлевает срок его службы. Любая ситуация, когда тестер «зашкаливает» является стрессом для прибора. Если амперметр «зашкаливает» часто (обычно так бывает, если он отсутствует), прибор быстро выходит из строя, а починить его непросто (легче купить новый).

Порядок изготовления

С самостоятельным изготовлением шунта легко справится даже первокурсник профессионально-технического училища или начинающий электрик-любитель. Если подключить это устройство соответствующим образом, оно значительно увеличит точность амперметра и прослужит долго. В первую очередь необходимо произвести расчет шунта для амперметра постоянного тока. Узнать о том, как производить расчеты, можно через интернет или из специализированной литературы, адресованной домашним электрикам. Рассчитать шунт можно с помощью калькулятора.

Для этого нужно просто подставить конкретные значения в готовую формулу. Для того чтобы воспользоваться схемой расчета, необходимо знать реальные напряжение и сопротивление, на которые рассчитан конкретный тестер, а также представлять себе тот диапазон, до которого нужно расширить возможности тестера (это зависит от того, с какими именно приборами чаще всего приходится иметь дело домашнему электрику).

Для изготовления прекрасно подойдут такие материалы:

• Стальная скрепка;
• Моток медной проволоки;
• Манганин;
• Медный провод.

Можно приобрести материалы в специализированных магазинах или воспользоваться тем, что есть дома.

По сути, шунт — это источник дополнительного сопротивления, снабженный четырьмя зажимами и подсоединенный к прибору. Если для его изготовления используется стальная или медная проволока, не стоит скручивать его в виде спирали.

Лучше аккуратно уложить его в виде «волн». Если шунт рассчитан правильно, тестер будет работать намного лучше, чем раньше.

Металл для изготовления этого устройства должен хорошо проводить тепло. А вот индуктивность в том случае, если домашний электрик имеет дело с протеканием большого тока, может негативно повлиять на результат и способствовать его искажению. Это тоже нужно иметь в виду при изготовлении шунта в домашних условиях.

Полезные советы

Если домашний электрик решил приобрести амперметр промышленного производства, следует выбирать прибор с мелкой калибровкой, потому что он будет более точным. Тогда, возможно, не понадобится и самодельный шунт.

При работе с тестером следует соблюдать элементарную технику безопасности. Это поможет избежать серьезных травм, вызванных поражением электрическим током.

Если тестер систематически «зашкаливает», использовать его не стоит.

Возможно, что прибор или неисправен, или не способен показать правильный результат измерений без дополнительного приспособления. Лучше всего приобретать современные амперметры отечественного производства, потому что они лучше подходят для тестирования электроприборов нового поколения. Перед тем как начинать работу с тестером, следует внимательно прочитать инструкцию по эксплуатации.

Шунт — прекрасный способ оптимизировать работу домашнего электрика по тестированию электрических цепей. Для того чтобы сделать это устройство своими руками, понадобятся только исправный тестер промышленного производства, подручные материалы и элементарные познания в области электрики.

Как изготовить шунт для амперметра

 Зарядка аккумулятора. Амперметр.

♦  В предыдущей статье: «Выпрямитель для зарядки аккумулятора» для контроля зарядного тока применяется амперметр на 5 — 8 ампер. Амперметр довольно дефицитная вещь и не всегда подберешь его на такой ток. Попробуем изготовить амперметр своими руками.
Для этого потребуется стрелочный измерительный прибор магнитно-электрической системы на любой ток полного отклонения стрелки по шкале.

Необходимо посмотреть, чтоб у него не было внутреннего шунта или добавочного сопротивления для вольтметра.
♦    Измерительный стрелочный прибор имеет внутреннее сопротивление подвижной рамки и ток полного отклонения стрелки. Стрелочный прибор может использоваться как вольтметр (добавочное сопротивление включается последовательно с прибором) и как амперметр (добавочное сопротивление включается параллельно с прибором).

♦     Схема для амперметра справа на рисунке.

Добавочное сопротивление — шунт рассчитывается по специальным формулам… Мы же изготовим его практическим путем, применив только калибровочный амперметр на ток до 5 — 8 ампер, или применив тестер, если он имеет такой предел измерения.

♦   Соберем несложную схему из зарядного выпрямителя, образцового амперметра, провода для шунта и заряжаемого аккумулятора. Смотрите рисунок…









♦     В качестве шунта можно использовать толстый провод из стали или меди. Лучше всего и проще, взять тот же провод, каким наматывалась вторичная обмотка, или чуть-чуть потолще.

Необходимо взять отрезок медного или стального провода длиной около 80 сантиметров, снять с него изоляцию. На двух концах отрезка сделать колечки для болтового крепления. Включить этот отрезок последовательно в цепь с образцовым  амперметром.

Один конец от нашего стрелочного прибора припаять к концу шунта, а другим проводить по проводу шунта. Включить питание, установить регулятором или тумблерами ток заряда по контрольному амперметру — 5 ампер.
Начиная от места пайки, другим концом от стрелочного прибора проводить по проводу. Установить одинаковые показания обоих амперметров. В зависимости от сопротивления рамки вашего стрелочного прибора, разные стрелочные приборы будут иметь разную длину провода шунта, иногда до одного метра.
Это конечно не всегда удобно, но если у вас будет свободное место в корпусе, можно аккуратно разместить.

♦     Провод шунта можно смотать в спираль как на рисунке, или еще как нибудь по обстоятельствам. Витки немного растянуть, чтоб не касались друг друга или надеть колечки из хлорвиниловой трубочки по всей длине шунта.
♦     Можно предварительно определить длину провода шунта, а потом вместо голого применить провод в изоляции и намотать уже в навал на заготовку.
Подбирать надо тщательно, проделывая все операции несколько раз, тем точнее будут показания вашего амперметра.
Соединительные провода от прибора необходимо обязательно припаивать непосредственно к шунту, иначе будут неправильные показания стрелки прибора.

♦     Соединительные провода могут быть любой длины, а потому шунт может быть расположен в любом месте корпуса выпрямителя.
♦     Необходимо подобрать шкалу к амперметру. Шкала у амперметра для измерения постоянного тока равномерная.



Один из вариантов шкалы смотрите на рисунке:

Тут можно сделать шкалу на 5 ампер, на 8 ампер или на полное отклонение стрелки до 10 ампер.
Могут быть другие шкалы, на другие цифры по шкале.
А можно подрисовать свои цифры.
Нужно немного пофантазировать.



Такой амперметр подойдет только для измерения постоянного или пульсирующего тока.
