Все своими руками Цифровой амперметр и вольтметр для блока питания • Все своими руками

Опубликовал admin | Дата 23 декабря, 2013

     На рисунке 1 представлена схема цифрового амперметра и вольтметра, которая может быть использована, как дополнение к схемам блоков питания, преобразователей, зарядных устройств и т.д. Цифровая часть схемы выполнена на микроконтроллере PIC16F873A. Программа обеспечивает измерение напряжения 0… 50 В, измеряемый ток — 0… 5 А.


      Для отображения информации используются светодиодные индикаторы с общим катодом. Один из операционных усилителей микросхемы LM358 используется в качестве повторителя напряжения и служит для защиты контроллера при внештатных ситуациях. Все-таки цена контроллера не так уж и мала. Измерение тока производится косвенным образом, при помощи преобразователя ток-напряжение, выполненного операционном усилителе DA1.2 микросхемы LM358 и транзисторе VT1 – КТ515В. Почитать о таком преобразователе еще можно здесь и здесь.

Датчиком тока в этой схеме служит резистор R3. Преимуществом такой схемы измерения тока состоит в том, что здесь отпадает необходимость точной подгонки миллиомного резистора. Скорректировать показания амперметра можно просто триммером R1 и в довольно широких пределах. Сигнал тока нагрузки для дальнейшей оцифровки снимается с нагрузочного резистора преобразователя R2. Напряжение на конденсаторе фильтра стоящем после выпрямителя вашего блока (вход стабилизатора, точка 3 на схеме)питания не должно быть более 32 вольт, это обусловлено максимальным напряжением питания ОУ. Максимальное входное напряжение микросхемного стабилизатора КР142ЕН12А – тридцать семь вольт.

     Регулировка вольтамперметра заключается в следующем. После всех процедур — сборки, программирования, проверки на соответствие на собранное вами произведение подают напряжение питания. Резистором R8 выставляют на выходе стабилизатора КР142ЕН12А напряжение 5,12 В. После этого вставляют в панельку запрограммированный микроконтроллер.

Измеряют напряжение в точке 2 мультиметром, которому вы доверяете, и резистором R7 добиваются одинаковых показаний. После этого к выходу (точка 2) подключают нагрузку с контрольным амперметром. Равенства показаний обоих приборов в данном случае добиваются при помощи резистора R1.

     Резистор-датчик тока можно изготовить самому, используя для этого, например, стальную проволоку. Для расчета параметров этого резистора можно использовать программу «Программа для работы с проволокой» Программу скачали? Открыли? Значит так, нам нужен резистор номиналом в 0,05 Ом. Для его изготовления выберем стальную проволоку диаметром 0,7мм – у меня она такая, да еще и не ржавеющая. С помощью программы вычисляем необходимую длину отрезка, имеющего такое сопротивление. Смотрим скрин окна данной программы.


     И так нам нужен отрезок стальной нержавеющей проволоки диаметром 0,7мм и длиной всего 11 сантиметров. Не надо этот отрезок свивать в спираль и концентрировать все тепло в одной точке.
Вроде все. Что не понятно, прошу на форум. Успехов. К.В.Ю. Чуть не забыл про файлы.

Скачать “Цифровой амперметр и вольтметр для блока питания” Ism_U_I_873.rar – Загружено 2060 раз – 26 КБ

Скачать “Ism_U_I_873_dly-toka-50A” Ism_U_I_873_dly-toka-50A.rar – Загружено 1 раз – 807 Б

Просмотров:61 551


Что делать если новый цифровой амперметр, китайский модуль не измеряет ток, нет шунта.

Как-то приобрел я себе посылкой из Китая цифровой амперметр, который измерял силу постоянного тока до 20 ампер. После того как посылка пришла я его начал проверять, в результате чего выяснилось, что показания, выводимые на экране, были совершенно «какими попало». Сначала я подумал, что попался просто бракованный амперметр, перезаказал измеритель снова. Оказалось, что после получения второго такого амперметра при измерениях он выводил на экран такие же неверные результаты. Естественно, меня продавец уверял, что перед отправкой все амперметры проверяются на работоспособность, и они должны нормально работать.

После того как я внимательно осмотрел сами амперметры то обнаружил, что в них отсутствует шунт. На самой плате место для установки шунта было, но на этом месте стояло гнездо со штекером, от которых выходили тонкие провода. Это и были выводы, которые нужно было подключать в разрыв цепи для измерения тока. В запасе у меня имелся похожий измерительный цифровой модуль, совмещающий в себе и вольтметр и амперметр. На этом измерительном модуле шунт был (на самой плате модуля).

Я решил просто к выходным проводам (измеряющие силу тока) нерабочего амперметра подсоединить самодельный шунт в виде обычной одножильной проволоки подходящего диаметра. Поскольку мой амперметр был рассчитан на силу тока до 20 ампер, то диаметр взял около 1,4 мм. Длина этого куска была где-то 40 мм. То есть, этот кусок провода далее подсоединялся в место измерения тока, естественно, в разрыв электрической цепи. Ну, а параллельно этому куску присоединялись уже выводы цифрового модульного амперметра, служившие измерительными щупами. И когда я начал проводить измерение тока при таком подключении (с этим самодельным шунтом в виде небольшого куска провода) данный амперметр уже начал показывать на своем экране вполне приемлемые результаты.

Хотя использование меди для шунта не совсем идеальный вариант так как при работе и прохождении значительных токов провод будет нагреваться, что приведет к ухудшению точности измерения силы тока. Более лучшим вариантом будет такой материал как манганин, хотя по стоимости он пожалуй будет стоит не меньше самого цифрового амперметра. Если есть возможность, то при покупке модуля амперметра желательно также взять и шунт (заводского производства). Ну, а если уже и использовать медь для шунта, то диаметр провода стоит брать с запасом по току. Это позволит уменьшить «плавание» измеряемых величин при изменении температуры.

Когда вы уже подсоединили шунт к цифровому амперметру нужно не забыть произвести коррекцию измеряемых показаний силы тока. Специально для этого на самой плате измерителя тока имеется небольшой подстроечный резистор. Но, чтобы произвести настройку модуля тока, естественно, нужно с чем-то этот ток сравнить. Для этого нужен эталонный амперметр, который при измерениях показывает верную величину силы тока. Для бытовой точности подойдет обычный электронный мультиметр, у которого имеется функция измерения постоянного тока. Мы просто в разрыв электрической цепи, состоящей например из батарейки (либо блока питания) и электрической нагрузки (лампочки, нагревателя, электронного устройства), ставим последовательно друг за другом два амперметра. Первый электронный тестер (который уже настроен), а второй наш Китайский цифровой модуль амперметра. После включения этой электрической цепи мы увидим какие-то показания тока, как на мультиметре, так и на амперметре. Наша задача сводится к тому, чтобы плавным выкручиванием подстроечного резистора на цифровом амперметре добиться таких же показаний, что и на уже настроенном измерительном приборе.

Поскольку сила тока измеряется в разрыв электрической цепи, и одинаковая величина силы тока протекает по всей этой цепи, то достаточное сечение проводника должно быть не только у шунта, а и у тех проводов, которые соединяют его с самой электрической схемой, к которой он подключается. Если вы не знаете какое сечение медного провода может выдержать тот или иной ток, то сначала загляните в таблицу зависимости силы тока от сечения медных проводов.

P.S. Для бытовых целей использования Китайского цифрового амперметра с самодельным шунтом из медной проволоки вполне хватит (следите, чтобы шунт сильно не нагревался). Но если есть возможность обзавестись покупным шунтом, заводского производства, то лучше будет использовать его.

Страшная месть бывшего мужа: электрик казнил экс-супругу самодельным амперметром

+ A —

После убийства 68-летний житель Подмосковья сам пришел в полицию

Многолетнее мытарство с мужем-тираном закончилось для жительницы подмосковной Коломны жуткой смертью. Некогда любимый мужчина сначала избил бывшую благоверную, а затем подключил к ее телу самодельный электроприбор!

Как стало известно «МК», ужасный случай произошел 24 февраля в частном доме в Коломне. Здесь проживали бывшие супруги. 63-летняя Татьяна Ивановна трудилась в местной фирме начальником отдела социально-экономической деятельности. 68-летний Александр Алексеевич до выхода на пенсию работал профессиональным электриком. Со стороны казалось, что между пожилыми людьми, которые поженились еще в 1977 году, царит идиллия, однако в действительности все было наоборот. Семь лет назад начались скандалы, которые со временем переросли в потасовки, муж и жена писали друг на друга заявления в полицию и даже ходили разбираться в мировой суд. Буквально несколько дней назад они наконец-то развелись и во вторник должно было состояться заседание Фемиды по разделу имущества. Но в воскресенье между мужчиной и женщиной разгорелся очередной конфликт, переросший в драку. В какой-то момент Татьяна Ивановна потеряла сознание и упала.

Мужу неожиданно пришла в голову идея расправы. Он взял самодельный амперметр, изготовленный из отвертки, и воткнул его в розетку… По телу женщины пробежали судороги от электрического разряда, и она затихла. Труп злодей вынес на веранду и укрыл одеялом, а сам пошел гулять с собакой. После того как убийца немного проветрился, он плотно поужинал и завалился спать. Утром убийца собрал «тормозок» в дальнюю дорогу и сдался на милость полицейских.

— Мы в шоке от случившегося. Татьяна проработала у нас почти 20 лет. Все думали, что у нее прекрасные отношения с мужем. Правда вскрылась после ее смерти, когда мы стали смотреть содержимое ее сейфа. Там были документы из полиции, мирового суда и о разводе, о котором мы ничего не знали, — рассказала коллега убитой.

В пресс-службе ГСУ СК России по Московской области сообщили, что по данному факту возбуждено уголовное дело по статье УК РФ «Убийство». В ближайшее время будет решен вопрос об избрании в отношении подозреваемого меры пресечения в виде заключения под стражу.

Опубликован в газете «Московский комсомолец» №27914 от 27 февраля 2019

Заголовок в газете: Последняя искра между бывшими супругами оказалась смертельной

калибровка измерительных приборов

Проверка показаний вольтметра или амперметра

Простые работы можно провести по проверке правильности показаний или калибровки шкалы вольтметра или, например, миллиамперметра.
Откалибровать шкалу сделанного вольтметра PV2 можно, имея в своем арсенале образцовый вольтметр PV1 и собрав примерную схему, приведенную на рис.2. Перед началом работы движок подстроечного резистора R1 необходимо вывести в крайнее нижнее по схеме положение, т.е. в положение наибольшего сопротивления. Далее необходимо двигать движок резистора R1 до достижения вольтметром PV2 максимального положения стрелки. Если это положение будет соответствовать значению образцового вольтметра, скажем, вольт в 15, то и на испытуемом вольтметре можно это значение так и отметить.

Если же крайнему положению стрелки PV2 будет соответствовать значение, скажем 14,5В на образцовом, то необходимо более точно подобрать значение добавочного резистора к прибору PV2, т.е. немного его увеличить.
Для калибровки миллиамперметра образцовый миллиамперметр PA1 включают последовательно с испытуемым PA2. Как и в случае с вольтметром, движок переменного резистора сначала необходимо вывести в крайнее правое по схеме положение. Это будет соответствовать наибольшему сопротивлению, т.е. нулевому отклонению стрелки амперметров. Затем движок перемещают, добиваясь нужного отклонения стрелки образцового прибора. После этого при необходимости более точно подбирают сопротивление шунта испытуемого миллиамперметра.

Определение внутренних параметров милли(микро)амперметра

Если вы где-то у себя нашли миллиамперметр, но не знаете необходимого для каких-либо расчетов(например, шунта)значения его внутреннего сопротивления головки, то можно воспользоваться приведенной схемой на рис. 4.
Замкнув вначале контакты выключателя SA1, необходимо установить переменным резистором R2 стрелку проверяемого индикатора PA1 на конечное деление шкалы. Если из-за параметров милииамперметра это не удается, необходимо установить резистор R1 с меньшим сопротивлением. Затем выключателем SA2 подключаем в электрическую цепь параллельно амперметру(милли или микро) резистор R3 и перемещением его движка добиваемся установки стрелки определяемого амперметра посередине шкалы. В таком состоянии сопротивление резистора будет соответствовать внутреннему сопротивлению головки милии или микроамперметра. Необходимо просто отключить SA2 и измерить на концах отключенного сопротивления R3 его значение. Измерив омметром общее сопротивление R1 и R2, и поделив на него значение поданного в результате измерений напряжения (по закону Ома) можно найти ток полного отклонения прибора.



Самодельное зарядное устройство. — Зарядные устройства (для авто) — Источники питания

 Здравствуйте дорогие читатели.

Хочу предложить вашему вниманию зарядное устройство для автомобильных аккумуляторов. Схема управления тиристором заимствована от ранее выпускаемого промышленного зарядного для автомобилей. Схема простая и при отсутствии ошибок монтажа, начинает работать сразу.


     Схема имеет защиту от короткого замыкания соединительных проводов на транзисторе VТ3. Когда аккумулятор не подключен, напряжение между точками 6 и 7 отсутствует – транзистор VТ3 закрыт и релаксационный генератор, собранный на аналоге однопереходного транзистора (VТ1, VТ2) не работает. Тиристор закрыт. При подключении аккумулятора, VT3 открывается, запускается генератор и на выходе появляются импульсы заряда. Зарядный ток регулируется резистором R1. Резисторы R9 и R10 рассчитаны так, что транзистор VT3 открывается при напряжении на аккумуляторе примерно 10 вольт. Если аккумулятор разряжен ниже десяти вольт, то для запуска схемы на короткое время нужно нажать на кнопку принудительного запуска SB1. В качестве выпрямительного моста можно применить четыре диода Д242А или другие им подобные с максимальным прямым током десять ампер. Добавочное сопротивление — Rдобавоч. можно рассчитать по формуле 1. Сопротивление шунта рассчитывается по формуле 2.

    Но здесь есть большое «НО». Большинство авторов простых, да и не простых, зарядных устройств, использующих импульсное регулирование зарядного тока, культурно умалчивают, чем и как можно замерить ток далеко не синусоидальной формы (Фото 1). Просто рисуют в схемах значок амперметра и все, а дальше,… как хотите. Для замера зарядного тока такой формы необходим амперметр среднеквадратичного (действующего) значения тока, с помощью которого можно точно откалибровать самодельный амперметр. Поэтому у нас все примерно, хотя для зарядного устройства те методы калибровки амперметра, которые я хочу вам предложить, вполне подойдут. И так, нам будет нужна автомобильная фарная лампочка на 24 вольта (для зарядного на 12В) мощностью порядка ста ватт и фоторезистор с омметром, можно мультиметром и еще блок питания, способным отдать в нагрузку постоянный ток равный току заряда вашего аккумулятора. Собираем схемку показанную на рисунке 1 (в лампе используем обе нити накала, ближнего и дальнего света). Включив блок питания, выставляем ток, проходящий через лампу равный, ну например — пять ампер, и замеряем сопротивление освещенного фоторезистора Rф. Лампу и фоторезистор для замеров лучше поместить в коробку (получится своего рода резистивный оптрон), если лампочка будет гореть слишком ярко, при выбранном вами токе, то надо будет подключить еще одну. Лучше чтобы лампы горели в четверть накала. Теперь этот «оптрон» подключаете к своему зарядному и выставляете такой ток, при котором сопротивление фоторезистора будет равно первоначальному значению Rф.
     Теперь спокойно калибруете свой амперметр так, чтобы он показывал тоже пять ампер. При увеличении или уменьшении тока относительно пяти ампер, прибор уже будет врать, так как при изменении величины зарядного тока изменяется не только амплитуда зарядных импульсов, но и их форма. Второй способ калибровки заключается в измерении температуры разогрева нагрузочного резистора (например — ПЭВ) при прохождении через него определенного тока. Надеюсь вам понятно. Сперва замеряем температуру нагрузи при прохождении заданного постоянного тока, а потом с зарядного, подаем такой ток, при котором температуры совпадут. Далее калибруем амперметр. Для нас важно знать номинальное действующее значение зарядного тока для данного аккумулятора т.е. Iзаряда = 0,1емкости аккумулятора. И чтобы там не говорили, а степень заряженности данного аккумулятора, можно определить только по плотности электролита. Рисунок печатной платы показан на Рис.2, а вид его на фото2 и 3 (правда еще не дорисована передняя панель). До свидания. К.В.Ю.

Упрощенный авометр своими руками для начинающего радиолюбителя

Начинающим радиолюбителя можно рекомендовать изготовить не сложный прибор, наиболее часто используемым при ремонте или настройки радиотехнических устройств. Авометр объединяет в себе много­предельные амперметр и вольтметр по­стоянного и переменного тока, омметр, а иногда еще и испытатель маломощ­ных транзисторов.

Принципиальная схема подобного упрощенного измерительного при­бора показана на рис. ниже. Он позволя­ет измерять постоянные токи до 100мА, постоянные напряжения до 30 В и со­противления от 50 Ом до 50 кОм. Пе­реключение видов и пределов измере­ния осуществляется включением одного из щупов в гнезда Гн1—Гн10. Второй щуп, вставленный в гнездо Гн11 «Общ.», общий для всех видов и пре­делов измерения.



Омметр однопредельный. В него вхо­дят: микроамперметр ИП1, источник питания Э1 напряжением 1,5 В и добавочные рези­сторы R1 «Уст. 0» и R2. Перед изме­рением щупы прибора соединяют, и пе­ременным резистором R1 стрелку мик­роамперметра устанавливают на конеч­ную отметку шкалы, являющуюся ну­лем омметра. Затем щупами касаются выводов резистора, обмотки трансформа­тора или проводников участка цепи, сопротивление которых надо измерить, и по шкале омметра определяют ре­зультат измерения.

Четырехпредельный вольтметр обра­зуют тот же микроамперметр ИП1 и добавочные резисторы R3—R6. С ре­зистором R3 (при включении второго Щупа в гнездо Гн2) отклонение стрел­ки микроамперметра на всю шкалу соответствует напряжению 1 В, с ре­зистором R4—3 В, с резистором R5— 10 В, с резистором R6—30 В.

Миллиамперметр пятипредельный: 0—1, 0—3, 0—10, 0—30 и 0—100 мА. Его образует универсальный шунт составленный из резисторов R7—R11, к которому кнопкой Кн1 подключают микроамперметр ИП1. Так сделано для того, чтобы при измерении микро­амперметр подключался к шунту, через который течет большая часть измеряе­мого тока, а не наоборот.



Конструкция рекомендуемого комби­нированного измерительного прибора показана на рис. Микроамперметр типа М49 на ток полного отклонена стрелки 300 мкА с сопротивлением рам­ки 300 Ом. Переменный резистор R1 (СПО-0,5), кнопка КН (КМ1-1) и все гнезда прибора укреплены непосредст­венно на лицевой панели, выпиленной из листового текстолита толщиной 2 мм. Роль гнезд Гн1—Гн11 выполняет гнездовая часть десятиконтактного разъема. Низкоомные резисторы R9-R11 типа МОИ (или проволочные), остальные МЛТ на мощность рассеяния 0,5 или 0,25 Вт. Необходимые сопро­тивления резисторов подбирают при налаживании путем их замены, параллельным или последовательным соеди­нением нескольких резисторов. В опи­сываемом приборе каждый из резисто­ров R3 и R6, например, составлен из двух последовательно соединенных ре­зисторов, каждый из резисторов R5 и R11 также из двух резисторов, но со­единенных параллельно.



 Калибровка вольтметра и миллиам­перметра заключается в подгонке со­противлений добавочных резисторов и универсального шунта под максималь­ные напряжения и токи соответствую­щих пределов измерения, а омметра — к разметке шкалы по образцовым ре­зисторам.

 Калибровку вольтметра производите по схеме, показанной на рис. Па­раллельно батарее Б1 напряжением 13,5 В (или от БП) подключите пе­ременный резистор Rp сопротивлением 2—3 кОм, который будет выполнять роль регулировочного, а между его движком и нижним (по схеме) выво­дом,— параллельно соединенные само­дельный калибруемый (VK) и образ­цовый (V0) вольтметры. Образцовым может быть вольтметр заводского аво­метра. Предварительно движок регу­лировочного резистора поставьте в край­нее нижнее (по схеме) положение, а калибруемый вольтметр включите на первый предел измерений — до 1 В. Постепенно увеличивая напряжение, по­даваемое от батареи на вольтметры, установите на них по образцовому вольтметру напряжение, точно равное 1 В. Если при этом стрелка калибруе­мого вольтметра не доходит до ко­нечной отметки шкалы, это укажет на то, что сопротивление добавочного ре­зистора R3 оказалось больше, чем на­до, а если уходит за пределы шкалы, то — меньше. Подбирая этот резистор, добейтесь, чтобы при напряжении 1 В стрелка вольтметра устанавливалась точно против конечной отметки шкалы.

Точно так же, но при напряжениях 3 и 10 В, фиксируемых образцовым вольтметром, подгоняйте добавочные резисторы R4 и R5 следующих двух пределов измерений. Для калибровки четвертого предела измерений не обя­зательно подавать на вольтметры на­пряжение 30 В. Можно подать 10 В и подбором резистора R6 установить стрелку калибруемого вольтметра на отметку, соответствующую первой третьей части шкалы. При этом откло­нение его стрелки на всю шкалу будет соответствовать напряжению 30 В.

Для калибровки миллиамперметра потребуются: миллиамперметр на ток до 100 мА, свежий элемент 343 или 373 и два переменных резистора — пленочный (СП, СПО) сопротивлением 5—10 кОм и проволочный сопротивле­нием 50—100 Ом. Первый из этих ре­гулировочных резисторов будете ис­пользовать при подгонке резисторов R7—R9, второй — при подгонке рези-, сторов R10 и R11 универсального шунта.

Первым подгоняйте резистор R7 шунта. Для этого соедините последо­вательно (рис. б): образцовый мил­лиамперметр мА0, калибруемый мАк, включенный на первый предел изме­рений (до 1 мА), элемент Э1 и пере­менный резистор Rp. Нажмите кнопку Кн1 «/» (см. рис. 17) авометра и, плавно уменьшая вводимое сопротивле­ние регулировочного резистора Rv, ус­тановите в цепи ток, равный 1 мА. Сопротивление резистора R7 должно быть таким, чтобы при таком токе в цепи стрелка калибруемого миллиам­перметра была против конечной отмет­ки шкалы.

Аналогично подгоняйте: резистор R8 — на пределе 3 мА, резистор R9— на пределе 10 мА, а затем, заменив пленочный регулировочный резистор проволочным, резистор R10 — на пре­деле 30 мА и, наконец, резистор R11— на пределе 100 мА. Подбирая сопро­тивление очередного резистора шунта, уже подогнанные не трогайте — можно сбить калибровку прибора на первых пределах измерения.

Разметить шкалу омметра проще всего с помощью постоянных резисто­ров с допуском от номинала ±5%. Делайте это так. Сначала замкните Щупы и регулировочным резистором R1 «Уст. О» установите стрелку микро­амперметра на конечную отметку шкалы, соответствующую нулю омметра. За­тем разомкните щупы и подключайте к ним резисторы с номинальными со­противлениями: 50, 100, 200, 300, 400, 500 Ом, 1 «Ом и т. д. примерно до 50—60 кОм, замечая всякий раз на шкале точку, до которой отклоняется стрелка прибора. И в этом случае ре­зисторы нужных сопротивлений со­ставляйте из резисторов других номи­налов. Например, резистор сопротивле­нием 40 Ом можно составить из двух резисторов по 20 Ом, резистор на 50 кОм из резисторов сопротивлением 20 и 30 кОм. По точкам отклонений стрелки, соответствующим разным со­противлениям образцовых резисторов, размечайте (градуируйте) шкалу ом­метра.

Шкалы самодельного комбинирован­ного измерительного прибора должны иметь вид, показанный на рис.

Верхняя из них — шкала омметра, нижняя — общая шкала вольтметра и миллиамперметра. Их надо возможно точнее начертить на плотной лакиро­ванной бумаге по форме шкалы микро­амперметра. Затем осторожно извлечь магнитоэлектрическую систему прибора из корпуса и наклеить новую шкалу, точно совместив дугу шкалы омметра с прежней шкалой. Чтобы не разби­рать микроамперметр, шкалы самодель­ного прибора можно начертить на плотной бумаге в соответствующем масштабе прямолинейными и наклеить ее на лицевую или переднюю боковую стенку ящика прибора.

В описанном комбинированном при­боре использован микроамперметр на ток Iи=300 мкА с сопротивлением рамки Rи, равным 300 Ом. При таких параметрах микроамперметра относи­тельное входное сопротивление вольт­метра не превышает 3,5 кОм/В. Увели­чить относительное входное сопротив­ление и тем самым уменьшить влияние вольтметра на режим в измеряемой це­пи можно только использованием бо­лее чувствительного микроамперметра. Так, например, с микроамперметром на ток I=200 мкА относительное вход­ное сопротивление вольтметра будет 5, а с  микроамперметром   на   ток I =100мка — 10кОм/В. С такими приборами расширится и предел измерения омметром. Но при замене микроамперметра более чувствительным надо с учетом его параметров I и К пересчитать сопротивление всех сопротивлений авометра.

Таким способом можно проверить или откалибровать любой стрелочный или цифровой вольтметр (амперметр). В качестве образцового рекомендуется использовать цифровой прибор заводского исполнения.

 Такой прибор можно также положить в бардачок автомобиля. В поездке он может пригодиться для отыскания повреждений электропроводки, не годных ламп, соответствия бортового напряжения   автомобиля.

Литература: В.Г.Борисов. Радиотехнический кружок и его работа.

А.Зотов



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Простая схема электронной «массы» для автомобиля
  • Электронный выключатель «МАССЫ» для авто своими руками

    Чтобы обезопасить свой автомобиль от случайного возгорания от короткого замыкания проводки на время стоянки, а также чтобы излишне не разряжать аккумулятор многие автолюбители устанавливают в своем автомобиле устройство для отключения «массы». С его помощью аккумулятор легко отсоединяется от бортовой электросети автомобиля. Не нужно каждый раз снимать клемму с АКБ. Иногда ставят такое устройство под руль в салоне авто и не нужно даже открывать капот.

    Подробнее…

  • Электрохимическая защита кузова от коррозии. Андрей Космос
  • Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

    Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

  • Программа для расчёта времени выведения алкоголя из крови
  • Иногда мы выпиваем. Кто-то чаще, кто-то реже. По праздниками или…

    А сколько выпить и через сколько мы уже трезвые? Когда можно садиться за руль? Сколько должно пройти времени?

    Концентрация алкоголя в крови сильно влияет на управление автомобилем.

    Подробнее…


Популярность: 17 130 просм.

Как сделать из вольтметра амперметр. Амперметр цифровой своими руками. Цифровые амперметры и вольтметры

И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься — прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) — меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количества вируса радиолюбительства и теперь имеют потребность померить напряжение батареек в пульте, аккумулятора в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках.

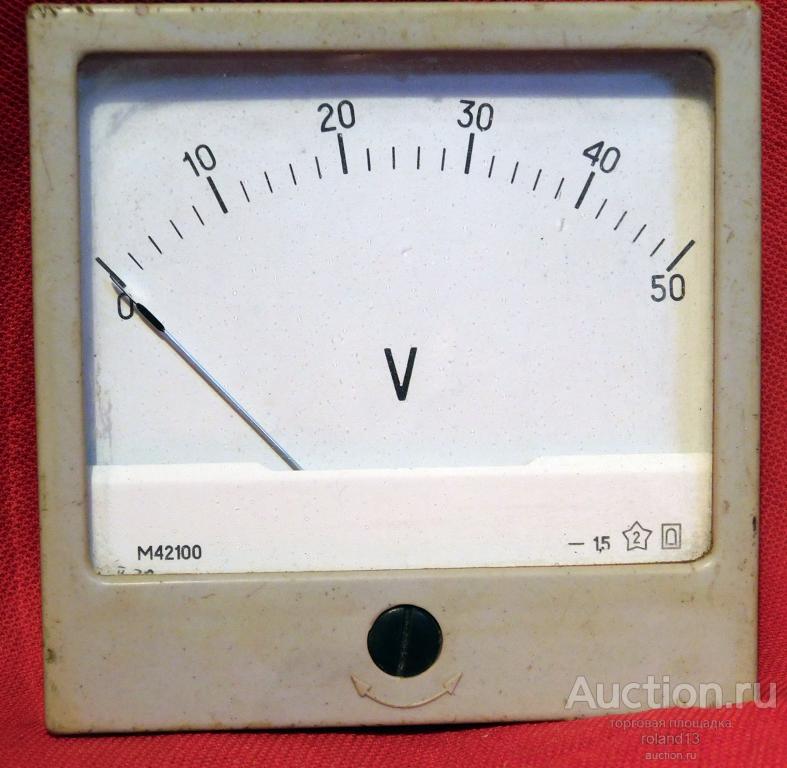

Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» — ошибался. При проверке выяснилась её полная адекватность. Вот только внешний вид…


Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончиком лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку. Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея.


Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки имеющимися противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки).

  1. Куда двигать — стрелку располагаем горизонтально и смотрим, что перевешивает, если стрелка, то каплю передвинуть от центра. Если противовес — то каплю к центру.
  2. Какую каплю двигать — стрелку располагаем вертикально.
  • а) нужно двигать «к центру». Стрелка отклонилась вправо — двигаем правую каплю. Влево — левую.
  • б) нужно двигать «от центра». Стрелка отклонилась вправо — двигаем левую каплю. Влево — правую.

Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в неё на клей вырезанное стекло. Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал.


Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами.


Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству:


Остановлюсь на моменте сборки. Как оказалось, научиться выколупывать компаунд из зазора между нижней и верхней частями измерительных головок и тем самым их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так:


В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и. .. А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин. По готовности измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка». В розетку просил щупы не толкать — лучше сразу гвоздики. С пожеланием успеха, Babay .

Обсудить статью СТРЕЛОЧНЫЙ ВОЛЬТМЕТР

Амперметры — это устройства, которые используются с целью определения силы тока в цепи. Цифровые модификации изготавливаются на базе компараторов. По точности измерения они различаются. Также важно отметить, что приборы могут устанавливаться в цепи с постоянным и переменным током.

По типу конструкции различают щитовые, переносные, а также встроенные модификации. По назначению есть импульсные и фазочувствительные устройства. В отдельную категорию выделены селективные модели. Для того чтобы более подробно разораться в приборах, важно узнать устройство амперметра.

Схема амперметра

Обычная схема цифрового амперметра включает в себя компаратор вместе с резисторами. Для преобразования напряжения применяется микроконтроллер. Чаще всего он используется с опорными диодами. Стабилизаторы устанавливаются только в селективных модификациях. Для увеличения точности измерений используются широкополосные фильтры. Фазовые устройства оснащаются трансиверами.


Модель своими руками

Собрать цифровой амперметр своими руками довольно сложно. В первую очередь для этого потребуется качественный компаратор. Параметр чувствительности должен составлять не менее 2.2 мк. Минимальное разрешение он обязан выдерживать на уровне в 1 мА. Микроконтроллер в устройстве устанавливается с опорными диодами. Система индикации подсоединяется к нему через фильтр. Далее, чтобы собрать цифровой амперметр своими руками нужно установить резисторы.

Чаще всего они подбираются коммутируемого типа. Шунт в данном случае должен располагаться за компаратором. Коэффициент деления прибора зависит от трансивера. Если говорить про простую модель, то он используется динамического типа. Современные устройства оснащаются сверхточными аналогами. Источником стабильного тока может выступать обычная батарейка литий-ионного типа.


Устройства постоянного тока

Цифровой амперметр постоянного тока выпускается на базе высокочувствительных компараторов. Также важно отметить, что в приборах устанавливаются стабилизаторы. Резисторы подходят только коммутируемого типа. Микроконтроллер в данном случае устанавливается с опорными диодами. Если говорить про параметры, то минимальное разрешение устройств равняется 1 мА.

Модификации переменного тока

Амперметр (цифровой) переменного тока можно сделать самостоятельно. Микроконтроллеры у моделей используются с выпрямителями. Для увеличения точности измерения применяются фильтры широкополосного типа. Сопротивление шунта в данном случае не должно быть меньше 2 Ом. Чувствительность у резисторов обязана составлять 3 мк. Стабилизаторы чаще всего устанавливаются расширительного типа. Также важно отметить, что для сборки понадобится триод. Припаивать его необходимо непосредственно к компаратору. Допустимая ошибка приборов данного типа колеблется в районе 0.2 %.

Импульсные приборы измерения

Импульсные модификации отличаются наличием счетчиков. Современные модели выпускаются на базе трехразрядных устройств. Резисторы используются только ортогонального типа. Как правило, коэффициент деления у них равняется 0.8. Допустимая ошибка в свою очередь составляет 0.2%. К недостаткам устройств можно отнести чувствительность к влажности среды. Также их запрещается использовать при минусовых температурах. Самостоятельно собрать модификацию проблематично. Трансиверы в моделях применяются только динамического типа.

Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной влажности амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы. Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном случае не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной потребуется переменного типа. Показатель чувствительности у него находится на уровне 4.5 мк. При резком в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.


Схема селективных устройств

Селективный цифровой амперметр постоянного тока изготавливается на базе компараторов с высокой пропускной способностью. Допустимая ошибка моделей равняется 0.3 %. Работают устройства по принципу одностадийного интегрирования. Счетчики используются только двухразрядного типа. Источники стабильного тока устанавливаются за компаратором.

Резисторы применяются коммутируемого типа. Для самостоятельной сборки модели потребуются два трансивера. Фильтры в данном случае могут значительно повысить точность измерений. Минимальное давление приборов лежит в районе 23 кПа. Резкое падение напряжения наблюдается довольно редко. Сопротивление шунта, как правило, не превышает 2 Ом. Токоизмерительная частота зависит от работы компаратора.

Универсальные приборы измерений

Универсальные приборы измерений подходят больше для бытового использования. Компараторы в устройствах часто устанавливаются не большой чувствительности. Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не превышает 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7 %. Предельное давление в данном случае зависит от установленной системы защиты.


Щитовые модели

Щитовые модификации производятся на 10 и 15 В. Компараторы в устройствах устанавливаются с выпрямителями. Допустимая ошибка приборов составляет не менее 0.4 5. Минимальное давление устройств равняется около 10 кПа. Преобразователи применяются в основном переменного типа. Для самостоятельной сборки устройства не обойтись без двухразрядного счетчика. Резисторы в данном случае устанавливаются со стабилизаторами.

Встраиваемые модификации

Цифровой встраиваемый амперметр выпускается на базе опорных компараторов. у моделей довольно высокая, и допустимая погрешность равняется около 0.2 %. Минимальное разрешение приборов не превышает 2 мА. Стабилизаторы используются как расширительного, так и импульсного типа. Резисторы устанавливаются высокой чувствительности. Микроконтроллеры часто применяются без выпрямителей. В среднем процесс преобразования тока не превышает 140 мс.


Модели DMK

Цифровые амперметры и вольтметры данной компании пользуются большим спросом. В ассортименте указанной фирмы имеется множество стационарных моделей. Если рассматривать вольтметры, то они выдерживают максимальное давление 35 кПа. В данном случае транзисторы применяются тороидального типа.

Микроконтроллеры, как правило, устанавливаются с преобразователями. Для лабораторных исследований устройства данного типа подходят идеально. Цифровые амперметры и вольтметры этой компании производятся с защищенными корпусами.

Устройство Торех

Указанный амперметр (цифровой) производится с повышенной проводимостью тока. Максимальное давление устройство выдерживает в 80 кПа. Минимальная допустимая температура амперметра равняется -10 градусов. Повышенной влажности указанный не боится. Устанавливать его рекомендуется рядом с источником тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0. 6 А. Триод используется фазового типа. Для бытового использования данная модификация подходит.

Устройство Lovat

Указанный амперметр (цифровой) делается на базе двухразрядного счетчика. Проводимость тока модели равняется только 2.2 мк. Однако важно отметить высокую чувствительность компаратора. Система индикации используется простая, и пользоваться прибором очень комфортно. Резисторы в этот амперметр (цифровой) установлены коммутируемого типа.

Также важно отметить, что они способны выдерживать большую нагрузку. Сопротивление шунта в данном случае не превышает 3 Ом. Процесс преобразования тока происходит довольно быстро. Резкое падение напряжения может быть связано только с нарушением температурного режима прибора. Допустимая влажность указанного амперметра равняется целых 70 %. В свою очередь максимальное разрешение составляет 10 мА.

Модель DigiTOP

Этот постоянного тока выпускается с опорными диодами. Счетчик в нем предусмотрен двухразрядного типа. Проводимость компаратора находится на отметке в 3. 5 мк. Микроконтроллер применяется с выпрямителем. Чувствительность тока у него довольно высокая. Источником питания выступает обычная батарейка.


Резисторы используются в приборе коммутируемого типа. Стабилизатор в данном случае не предусмотрен. Триод установлен только один. Непосредственно преобразование тока происходит довольно быстро. Для бытового использования этот прибор подходит хорошо. Фильтры для увеличения точности измерения предусмотрены.

Если говорить про параметры вольтметра-амперметра, то важно отметить, что рабочее напряжение находится на уровне 12 В. Потребление тока в данном случае равняется 0.5 А. Минимальное разрешение представленного прибора составляет 1 мА. Сопротивление шунта располагается на отметке в 2 Ом.

Коэффициент деления вольтметра-амперметра только 0.7. Максимальное разрешение указанной модели составляет 15 мА. Непосредственно процесс преобразования тока занимает не более 340 мс. Допустимая ошибка указанного прибора располагается на уровне в 0. 1 %. Минимальное давление система выдерживает в 12 кПа.

Эта конструкция описывает простой вольтметр, с индикатороми на двенадцати светодиодах. Данное измерительное устройство позволяет отображать измеряемое напряжение в диапазоне значений от 0 до 12 вольт с шагом в 1 вольт, причем погрешность в измерении очень низкая.

На трех операционных усилителях LM324 собраны компараторы напряжения. Их инверсные входы подсоединены к резисторному делителю напряжения, собранного на резисторах R1 и R2, через который на схему идет контролируемое напряжение.

На неинвертирующие входы операционных усилителей поступает опорное напряжение с делителя, выполненного на сопротивлениях R3 — R15. Если на входе вольтметра отсутствует напряжение, то на выходах ОУ будет высокий уровень сигнала и на выходах логических элементов будет логический ноль, поэтому светодиоды не светятся.

При поступление на вход светодиодного индикатора измеряемого напряжения, на определенных выходах компараторов ОУ установится низкий логический уровень, соответственно на светодиоды поступит высокий логический уровень, в результате чего загорится соответствующий светодиод. Для предотвращения подачи уровня напряжения на входе устройства имеется защитный стабилитрон на 12 вольт.

Этот вариант рассмотренной выше схемы отлично подойдет любому автовладельцу и даст ему наглядную информацию о состоянии заряда аккумуляторной батареи. В данном случае задействованы четыре встроенных компаратора микросборки LM324. Инвертирующими входами формируются опорные напряжения 5,6V, 5,2V, 4,8V, 4,4V соответственно. Напряжение аккумулятора напрямую поступает на инвертирующий вход через делитель на сопротивлениях R1 и R7.


Светодиоды выступают в роли мигающих индикаторов. Для настройки, вольтметр, подсоединяют к АКБ, затем регулируют переменный резистор R6 так, чтобы нужные напряжения присутствовали на инвертирующих выводах. Зафиксируйте индикаторные светодиоды на передней панели авто и нанесите рядом с ними напряжение аккумулятора, при котором загораются тот, или иной индикатор.

Итак, хочу сегодня рассмотреть очередной проект с применением микроконтроллеров, но еще и очень полезный в ежедневных трудовых буднях радиолюбителя. Это цифровое устройство на современном микроконтроллере. Конструкция его была взята из журнала радио за 2010 год и может быть с легкостью перестроена под амперметр в случае необходимости.

Это простая конструкция автомобильного вольтметра используется для контроля напряжения бортовой сети автомобиля и расчитана на диапазон от 10,5В до 15 вольт. В роли индикатора применены десять светодиодов.

Сердцем схемы является ИМС LM3914. Она способна оценить уровень входное напряжение и отобразить приблизительный результат на светодиодах в режиме точка или столбик.


Светодиоды выводят текущее значение напряжения аккумулятора или бортовой сети в режиме точки (вывод 9 не подключен или подсоединен на минус) или столбика (вывод 9 к плюсу питания).

Сопротивление R4 регулирует яркость свечения светодиодов. Резисторы R2 и переменный R1 образуют делитель напряжения. При помощи R1 осуществляется настройка верхнего порога напряжения, а при помощи резистора R3 нижнего.

Калибровка схемы делается по следующуму принципу. Подаем на вход вольтметра 15 вольт. Затем изменяя сопротивление R1, добивемся, зажигания светодиода VD10 (в режиме точка) или всех светодиодов(в режиме столбик).

Затем на вход подаем 10,5 вольт и R3 добиваемся свечения VD1. А затем увеличиваем уровень напряжение с шагом в половину вольта. Тумблер SA1 используется для переключения между режимами индикации точка/столбик. При замкнутом SA1 – столбик, при разомкнутом – точка.

Если напряжение на аккумуляторной батареи ниже уровня 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего светится только HL1, говорящий о низком уровне напряжения бортовой сети автомобиля.

Если напряжение лежит в интервале от 12 до 14 вольт, стабилитрон VD1 отпирает VT1. HL2 горит, указывая на нормальный уровень АКБ. Если напряжение батареи выше 15 вольт, стабилитрон VD2 отпирает VT2, и загорается светодиод HL3, показывающий значительное превышение напряжения в сети автомобиля.

В роли индикатора, как и в предыдущей конструкции, применены три светодиода.

При низком напряжении уровне загорается HL1. Если норма HL2. А более 14 вольт, вспыхивает третий светодиод. Стабилитрон VD1 формирует опорное напряжение для работы ОУ.

Цифровой вольтметр является довольно востребованным прибором. Предназначен он исключительно для определения напряжения, которое имеется в электрической цепи. Подключение цифрового вольтметра может осуществляться двумя способами. В первом варианте он устанавливается параллельно цепи. Второй способ подразумевает подсоединение прибора непосредственно к источнику электроэнергии. Особенность цифровых вольтметров заключается в удобстве использования. Дополнительно они имеют довольно большой показатель внутреннего сопротивления. Это крайне важно, поскольку данный параметр влияет на точность устройства.

Какие типы бывают?

Все вольтметры можно разделить по виду измеряемой величины. Основными типами считаются устройства постоянного, а также переменного тока. Первый вид, в свою очередь, делится на выпрямительные, а также квадратичные приборы. Дополнительно существуют импульсные вольтметры. Отличительной их особенностью является измерение радиоимпульсных сигналов. При этом замеры напряжения они могут проводить как постоянного, так и переменного тока.

Схема цифрового вольтметра

Обычная схема цифрового вольтметра основана на дискретных величинах. Важную роль в ней играет входное устройство. При этом управляющий прибор взаимодействует с цифровым отсчетным блоком через десятичные числа. Особенность входного устройства заключается в высоком делителе напряжения. Если работа сводится к определению переменного тока, то оно работает как обычный преобразователь. При этом на выходе получается постоянный ток.

В это время центральный блок занимается аналоговым сигналом. В данной системе он представлен в виде цифрового кода. Процесс преобразования свойственен не только вольтметрам, но и мультиметрам. В некоторых моделях устройств применяется двоичный код. В таком случае процесс получения сигнала значительно упрощается, и преобразование происходит значительно быстрее. Старые модели вольтметров работали исключительно с десятичными числами. При этом проводилась регистрация измерительной величины. Дополнительно схема цифрового вольтметра имеет в себе центральный блок, который отвечает за все важные узлы прибора.


Цифровые преобразователи вольтметров

На сегодняшний день существует множество различных типов преобразователей, которые устанавливаются в вольтметры. Наиболее распространенными считаются времяимпульсные модели. Дополнительно существуют кодоимпульсные преобразователи.

Отличительной их особенностью от прочих устройств является возможность заниматься поразрядным уравновешиванием. В это время частотно-импульсные модели такой привилегии лишены. Однако с их помощью можно проводить пространственное кодирование, а это в некоторых исследованиях может быть крайне важным. Особенно это касается замеров напряжения в закрытых цепях электричества.


Самодельные вольтметры

Вольтметр (цифровой) своими руками сделать можно. В первую очередь подбирают детектор, который предназначен для определения средневыпрямленного значения. При этом устанавливается он, как правило, рядом с преобразователем переменного тока. Минимум-напряжение детектором определяется от 100 МВ, однако некоторые модели способны распознавать силу тока до 1000 МВ. Дополнительно, для того чтобы сделать вольтметр (цифровой) своими руками, потребуется транзистор, который влияет на чувствительность устройства, а именно его порог. Связан он с уровнем квантовой амплитуды напряжения. Еще на чувствительность влияет дискретность прибора. Если напряжение составляет менее 100 МВ, то уровень сопротивления непременно растет и может составить, в конечном счете, 10 Ом.

Сопротивление электрической схемы

Сопротивление, которое образуется в системе, зависит от количества знаков в цепи. В данном случае следует понимать, что шкалы вольтметров могут сильно отличаться. Отношение измеряемой величины прямо пропорционально напряжению. Дополнительно нужно учитывать помехозащищенность, которая также влияет на сопротивление устройства. Тут следует отметить, что именно цифровой встраиваемый вольтметр отличается большими амплитудами.

В данном случае это оказывает большое влияние на возникновения помех в цепи. Наиболее частой причиной резкого скачка считают неправильную работу блока питания. При этом средняя частота устройства может нарушаться. Таким образом, на входе в цепи имелось, к примеру, 50 Гц, а на выходе получилось 10 Гц. Как результат, в соединительном проводе образуется сопротивление. Постепенно это приводит к утечке, а происходит это в месте, где находятся клеммы. В данном случае проблема может быть решена путем заземления этого участка. В итоге помехи переходят на входную цепь и частота в приборе стабилизируется.


Погрешности измерений

Погрешность измерений вольтметра напрямую связана с При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления. В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способа борьбы с разного рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа. При этом вход электрической цепи очень важно изолировать от оборудования.

Второй способ заключается в наличие интегрирующего элемента. В результате период помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры. Основной их задачей является повышение сопротивления в электрической цепи. В результате амплитуда помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны значительно увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

Кодоимпульсные вольтметры

Кодоимплульсный цифровой вольтметр переменного тока работает по принципу поразрядного уравновешивания. При этом к данным устройствам применим метод компенсационного измерения напряжения. Процесс расчета в свою очередь осуществляется при помощи прецизионного делителя. Дополнительно рассчитывается опорное напряжение в электрической цепи.

В целом, компенсированный ток имеет несколько уровней. Согласно квантовой теории, исчисления производят в двоично-десятичной системе. Если использовать двухразрядный цифровой вольтметр для автомобиля, то напряжение распознается до 100 В. Весь процесс при этом осуществляется по командам. Особого внимания в работе заслуживает сравнение напряжений. Основано оно на принципе управляющих импульсов, а происходят они в системе через определенные интервалы времени. При этом есть возможность проводить переключение сопротивления одного делителя.

В результате на выходе происходит изменение предельной частоты. Одновременно есть возможность подключать отдельное устройство для сравнения показателей. Главное, не забывать учитывать размер делителя в звене. При этом сигнал устройства может не поступать. В итоге данные можно сравнить по положениям ключей. По сути, они являются кодом, который считывается вольтметром.


Упрощенная схема кодоимпульсного вольтметра-амперметра

Цифровой вольтметр-амперметр постоянного тока схематически можно представить в виде взаимодействующих элементов электрической цепи. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Таким образом, прецизионный делитель связан с прибором сравнения.

В свою очередь, механизмы цифрового отсчета показывают сопротивление электрической цепи. Далее управляющие устройства способны напрямую взаимодействовать с входным прибором и проводить сравнения показателей напряжения сети. Наиболее просто процесс измерения можно представить в виде весов. При этом в системе часто бывают сбои. Связаны они по большей мере из-за неправильного сравнения.

Точность измерений

Точность измерений вольтметра-амперметра напрямую связана со стабильностью опорного напряжения. Дополнительно должен быть учтен порог прецизионного делителя во входном устройстве. Защита от помех в цепочке также берется во внимание. Для этого в самом начале электрической цепи имеется фильтр. В результате качество проведений лабораторных работ можно значительно улучшить.

Вольтметры с времяимпульсными типами преобразователей

Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. При этом учитываются импульсные колебания в электрической цепи. Дополнительно просчитывается средняя частота напряжения в системе. Для ее стабилизации, как правило, применяется дискретный сигнал, который посылается с выхода преобразователя.

При этом счетные импульсы способны значительно сократиться. На погрешность измерения вольтметров влияет множество факторов. В первую очередь это касается дискретизации сигнала. Также проблема может заключаться в нестабильности частоты. Связана она с порогом чувствительности электрической цепи. В результате сравнение напряжения устройством осуществляется нелинейно.

Простая схема вольтметра-амперметра с преобразователем

Цифровой вольтметр-амперметр с частотным преобразователем включает в обязательном порядке генератор, который следит за изменениями напряжения в электрической цепи. При этом измерение осуществляется поэтапно с интервалами. Генератор в электрической цепи используется линейного типа. Для сравнения полученных данных в устройстве имеется триггер. В свою очередь, для расчета частоты важно использовать счетчик, который принимает дискретный сигнал. Происходит это на выходе преобразователя вольтметра-амперметра. При этом учитывается величина предельного напряжения.

Непосредственно информация поступает на вход вольтметра-амперметра. На этом этапе осуществляется процесс сравнения, а когда возникает импульс, то система фиксирует нулевой уровень. Непосредственно сигнал в вольтметре-амперметре попадает на триггер, и в результате на выходе получается положительное напряжение. Возвращается импульс в исходное положение только после проведения устройством сравнения. При этом учитываются любые изменения предельной частоты, которые сформировались в данном промежутке времени. Также принимается во внимание коэффициент преобразования. Рассчитывается он исходя из показателя силы сигнала.

Дополнительно в формуле имеется счетный импульс, который появляется на выходе генератора. В результате напряжение может отображаться только при наличии определенных колебаний, которые возникают в электрической цепи. В конечном счете, сигнал должен дойти до выхода триггера и там считаться. При этом количество импульсов фиксируется в вольтметре-амперметре. Как результат, срабатывает индикатор, который оповещает о наличии напряжения.


Вольтметры двойного интегрирования

Цифровой вольтметр постоянного тока двойного интегрирования работает по принципу периодического повторения. При этом возврат исходного кода в цепи осуществляется автоматически. Работает данная система исключительно с постоянным током. При этом частота предварительно выпрямляется и подается на выходное устройство.

Погрешности дискретизации в вольтметрах не учитываются. Таким образом, могут возникнуть моменты несовпадений счетных импульсов. В результате на начало и конец интервала один параметр может сильно отличаться. Однако, как правило, погрешность не является критичной из-за работы преобразователя.

Особая проблема состоит именно в шумовой помехе. В результате она способна значительно искривить показатель напряжения. В конечном счете, это находит свое отображение в величине импульса, а именно его длительности. Таким образом, среди цифровых вольтметров данные типы не пользуются большой популярностью.

Придумать все самому не получается – пока знаний программирования микропроцессоров не достаточно (только учусь), а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по сложности схемотехники и выполняемых функций, так и самих процессоров. Анализ ситуации на местных радиорынках и трезвый подход (покупать то что по карману; делать то, что реально сможешь, а процесс изготовления да время настройки не затянется на неограниченное время) остановил мой выбор на схеме вольтметра описанного на www.CoolCircuit.com.

Итак, нижеприведенная принципиальная схема уже исправлена . Прошивка осталась родная (main.HEX — приобщаю).

Те, кто процессоры «держит в руках часто» дальше могут не читать, а остальным, особенно кто в первый раз, расскажу, как все сделать хоть и не оптимально (да простят мне профессионалы стиль изложения), но в итоге правильно.
Итак, для справки: семейство процессоров РІC на 14 ножек имеют разную распиновку поэтому нужно проверить подходит ли имеющийся у Вас программатор с панельками под этот чип. Обратите внимание именно на 8-пиновую панельку, как правило, именно она и подходит, а крайние справа выводы просто висят. Я пользовался обычным программатором «PonyProg» .

Следует учесть при пограммировании РІС важно не затереть калибровочную константу внутреннего генератора чипа ибо внешний кварц здесь не используется. Она записана в последней ячейке (адресе) памяти процессора. Если использовать IcProg, выбрав тип МК, то в окне – «Адрес программного кода» в последней строке обозначенной адресом — 03F8 крайние справа четыре символа и есть указанная индивидуальная константа. (Если микросхема новая и ни разу не программированная то после кучи символов 3FFF – последним будет что то типа 3454 – это самое то).

Чтобы расчет показаний вольтметра соответствовал истине, все сделать правильно и понять процесс происходящего предлагаю хоть не оптимальный но надеюсь понятный алгоритм:

Перед программированием МК, необходимо в IcProg сначала дать команду «Читать все» и посмотреть на вышеуказанную ячейку памяти – там будет значится индивидуальная константа этого чипа. Ее надо переписать на бумажку (в памяти не держать!- забудешь).
— загрузить программный файл прошивки МК – с расширением *.hex (в даном случае -«main.hex») и проверить какая константа записана в той же ячейке в данном программном продукте. Если она отличается – поставить курсор и ввести туда данные, ранее записанные на бумажке.
— нажимаем команду программировать — после появившегося вопроса типа: «использовать ли данные осцилятора из файла» – соглашаетесь. Ибо Вы уже проверили, что там то что надо.

Еще раз прошу прощения у тех, кто программирует много и так не делает, но я пытаюсь донести до начинающих информацию о достаточно важном программном элементе данного микропроцессора и не потерять его из-за разных иногда совсем непонятных, а то и необъяснимых потом ситуаций. Особенно если дрожащими от волнения руками воткнул чип в только что сооруженный и впервые соединенный с компом программатор и, волнуясь, нажимаешь кнопку программировать, а оное чудо техники начинает еще и непонятные вопросы задавать – вот тут то все неприятности и начинаются.

Итак, если все этапы пройдены верно, – микросхема МК готова к использованию. Дальше дело техники.
От себя хочу добавить, что транзисторы здесь не критичные – подходят любые р-n-р структуры, в т.ч. советские, в пластмассовом корпусе. Я использовал выпаянные из импортной бытовой техники после проверки на соответствие структуры проводимости. В этом случае присущ еще один нюанс – расположение вывода базы транзистора может быть по середине корпуса или с краю. Для работы схемы это безразлично, нужно только соответственно формировать выводы при пайке. Постоянные резисторы для делителя напряжения – именно указанного номинала. Если найти импортный подстроечный резистор на 50 кОм не удастся, то советского производства желательно взять чуточку больше — 68 кОм, а 47 кОм брать не рекомендую ибо в случае одновременного совпадения пониженных номиналов — потеряется расчетное соотношение сопротивлений делителя напряжения, которое может быть трудно исправить подстоечником.

Как я уже писал у моего блока питания два плеча – поэтому сделал сразу два вольтметра на одной плате, а индикаторы вывел на отдельную плату для экономии места на лицевой панели. Развел под обычные элементы. Файлы с разводкой плат, исходник и hex прилагаются в архиве. У Вас — SMD, то переделать ее не трудно, если надо обращайтесь.

Для тех, кто захочет повторить этот вольтметр и имеет, как у меня, двухполярный блок питания с общей средней точкой — напоминаю о необходимости питания обоих вольтметров от двух отдельных (гальванически разделенных) источников. Скажем — отдельных обмоток сылового трансформатора или, как вариант – импульсный преобразователь, но обязательно с двумя обмотками по 7 Вольт (нестабилизированных). Для тех, кто будет делать «импульсник»: ток потребления вольтметра от 70 до 100 мА в зависимости от размера и цвета индикатора. Иначе никак ибо на порт МК нельзя подавать отрицательное напряжение.
Если кому понадобится и схема преобразователя, спрашивайте на форуме, я сейчас над этим вопросом работаю.

Архив с нужными даными и печатками в SLayout-5rus:
▼ ⚖ 33,04 Kb ⋅ ⇣ 745

Как собрать свой собственный амперметр

Амперметр используется для измерения силы электрического тока, проходящего через определенную цепь. Они использовались в течение многих лет за счет использования катушек из проволоки и магнитного поля. Покупка универсального тестера также будет выполнять те же функции, но может быть не в рамках вашего бюджета или недоступна в вашем регионе. Вы можете легко сделать свой собственный амперметр с легкими для поиска предметами. Вот шаги, которые нужно предпринять, чтобы домовладелец, сделавший сам, мог построить свой собственный амперметр у себя дома.

Шаг 1. Отрежьте трубку и катушку ветра

После того, как вы соберете все материалы, вы можете приступить к созданию собственного амперметра. Начните с наматывания магнитного провода на трубку от туалетной бумаги. Убедитесь, что вокруг него есть не менее 100 витков. Они должны быть плотно намотаны на трубку, не сдавливая ее. Оставьте примерно 0,5 дюйма проволоки на концах.

Шаг 2 — Установите трубку на подставку

Поместите трубку на кусок картона и закрепите ее горячим клеем.Удалите концы магнитного провода кусочком наждачной бумаги, чтобы обнажить провод внутри изоляции. Вы не хотите обрезать изоляцию провода, так как вы часто надрезаете провод внутри изоляции. Это приведет к неправильной работе амперметра.

Шаг 3 — Вставьте петлю в провод

Возьмите конец магнитного провода и сформируйте на нем петлю. Конец нужно будет несколько раз перекрутить. Сделайте небольшой квадрат из алюминиевой фольги и оберните им конец, на котором вы только что образовали петлю.Прикрепите его к картонной основе с помощью маленькой кнопки. Повторите этот процесс, накрыв алюминиевой фольгой петлю провода с другим концом провода и пометьте его знаком «+».

Шаг 4 — Свяжите магниты

Вырежьте небольшие прорези в трубке от туалетной бумаги рядом с проводами. Наденьте 2 магнитных диска на резьбу с внутренней стороны трубки и подвесьте их в середине трубки. Обвяжите нить снаружи трубки. Нить должна иметь достаточно слабину в ней, чтобы диски не касались друг друга.

Шаг 5 — Поверните сборку

Теперь, когда у вас есть магниты, вы должны повернуть всю сборку так, чтобы вы могли видеть только самые края дисков. Это означает, что амперметр на нуле.

Шаг 6 — Подключение проводов

Теперь, когда у вас есть амперметр, вам нужно его опробовать. Возьмите положительный конец батареи и подключите его к проводу, который вы обозначили как положительный. Возьмите отрицательный конец батареи и подключите его к отрицательному концу магнитного провода.После того, как 2 соединения будут выполнены, вы должны увидеть вращающиеся магнитные диски внутри трубки. Если это произойдет, вы узнаете, что через ваш амперметр протекает ток.

Вольтметр Амперметр




Вольтметр Амперметр Список компонентов:

1x PIC16F876A — Программируемый микроконтроллер
1x 2×16 LCD с зеленой или синей подсветкой
1x Высококачественная печатная плата с красной паяльной маской и покрытыми сквозными отверстиями
1x 4 МГц резонатор
1x LM7805 регулятор напряжения 5 В
1x 16×1 позолоченный штекерный разъем (печатная плата)
1x 16×1 позолоченный штекерный разъем (ЖК-дисплей)
1x 4×1 позолоченный штекерный разъем (ЖК-дисплей)
1x 100 нФ керамический конденсатор
1x 10K LCD Contrast Подстроечный потенциометр
1x 4x10K сетевой резистор
2x 100K 1% металлопленочный резистор (коричневый, оранжевый, черный, черный, коричневый)
2x 6.Металлопленочный резистор 8 кОм, 1% (синий, серый, черный, коричневый, коричневый)
1x 10 Ом 1% металлопленочный резистор
1x 0. Резистор мощности 47 Ом / 5 Вт

Вольтметр Амперметр Технический Технические характеристики:

Напряжение питания: 6 В — 30 В
Потребляемый ток: ~ 100 мА с подсветкой ЖК-дисплея
Входное напряжение: 0-70 В / 0-500 В
Разрешение по напряжению: 100 мВ
Токовый вход: 0 -10A (или более)
Текущее разрешение: 10 мА

Вольтметр Амперметр Описание


Этот вольтметр-амперметр был разработан для измерения выходного напряжения 0–70 В / 0–500 В с разрешением 100 мВ и тока 0–10 А или более с разрешением 10 мА.Это идеальное дополнение к любому лабораторному блоку питания DIY, зарядному устройству. и другие электронные проекты, где необходимо контролировать напряжение и ток потребления. Благодаря добавленной калибровке с помощью кнопок SETUP, UP и DOWN теперь можно откалибровать измеритель для измерения напряжения выше 70 В и тока выше 10 А.


Сердцем вольтметра-амперметра является микроконтроллер PIC16F876A со встроенным аналогово-цифровым преобразователи (АЦП) и ЖК-дисплей 2×16 с зеленой / синей подсветкой.

Вольтметр Амперметр использует очень мало внешних компонентов, что позволяет установить этот удобный измеритель на небольшой печатной плате. Счетчик обеспечивает исключительно точную показания благодаря встроенной калибровке на основе программного обеспечения и использованию 1% металлической пленки резисторы. Требуется только одно напряжение питания, которое можно получить непосредственно от основной источник питания. Весь вольтметр потребляет всего 10 мА с включенной подсветкой ЖК-дисплея и 3 мА при выключенной подсветке.Подсветку ЖК-дисплея можно отключить, отключив Резистор 10 Ом от ЖК-дисплея.


Напряжение измеряется с помощью двух последовательно соединенных резисторов 100 кОм и 6,8 кОм.

Токоизмерительный резистор 0,47 Ом подключен последовательно с нагрузкой на шина отрицательного напряжения и передается на микросхему микроконтроллера через резистор 100 кОм.

Схема расположения печатной платы вольтметра и амперметра



Схема подключения вольтметра и амперметра



Измерение напряжения аккумуляторной батареи 6-30 В.Использование одинарного источника питания для измерения напряжения и мощности комплекта вольт амперметра.

Вольтметр Процесс калибровки амперметра


Дополнительно Вольтметр Амперметр может быть легко откалиброван, временно подключив три (НАСТРОЙКА, ВВЕРХ и ВНИЗ) тактильные кнопки или даже кусок провода к портам микроконтроллера C1, C2 и C3 PIC16F876.
Чтобы войти в режим настройки калибровки, убедитесь, что прибор выключен. При включении прибора нажмите и удерживайте кнопку SETUP в течение двух секунд, пока на ЖК-дисплее не отобразится сообщение «Setup Mode».

После того, как сообщение «Setup Mode» исчезнет, ​​мы будем калибровать показания напряжения, и показания напряжения в реальном времени будут отображаться на дисплее. Подключите самое высокое напряжение к входу Input , которое вы будете обычно измерять, затем подключите также коммерческий мультиметр к входу.Мы будем согласовывать напряжение PIC вольтметра с коммерческим мультиметром. Используйте кнопки ВВЕРХ и ВНИЗ, чтобы подобрать напряжение на обоих устройствах.

Как только напряжение будет согласовано, нажмите кнопку SETUP, чтобы начать калибровку показаний тока. Теперь вы можете снизить напряжение и подключить нагрузку от 500 мА до примерно 2 А последовательно. с коммерческим мультиметром к Выход мультиметра PIC.Опять же, мы будем согласовывать текущие значения красного цвета на обоих счетчиках.

Наконец, снова нажмите кнопку SETUP, и настройки калибровки будут сохраняется в энергонезависимой памяти EEPROM микроконтроллера PIC16F876. На этом процесс калибровки завершен. Память EEPROM сохраняется, даже если питание отключено. Калибровку нужно выполнить только один раз. Если вам когда-нибудь понадобится снова изменить настройки калибровки, вы можете сделать это, выполнив следующие действия. шаги калибровки.Мультиметр PIC теперь готов к использованию в источнике питания. или любой другой проект по вашему выбору.

Комплект вольтметра и амперметра



Вы можете приобрести полный комплект вольтметра-амперметра премиум-класса в магазине Electronics-DIY. хранить.Пожалуйста, перейдите по ссылке для получения более подробной информации.





Accurate LC Meter

Создайте свой собственный Accurate LC Meter (измеритель емкости и индуктивности) и начните создавать свои собственные катушки и индукторы. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и индукторов.LC Meter может измерять индуктивность от 10 до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.

PIC Вольт-амперметр

Вольт-амперметр измеряет напряжение 0-70 В или 0-500 В с разрешением 100 мВ и потребляемый ток 0-10 А или более с разрешением 10 мА. Счетчик является идеальным дополнением к любым источникам питания, зарядным устройствам и другим электронным проектам, в которых необходимо контролировать напряжение и ток.В измерителе используется микроконтроллер PIC16F876A с ЖК-дисплеем с подсветкой 16×2.


Измеритель / счетчик частоты 60 МГц

Измеритель / счетчик частоты измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. Д.

1 Гц — 2 МГц XR2206 Функциональный генератор

1 Гц — 2 МГц Функциональный генератор XR2206 выдает высококачественные синусоидальные, квадратные и треугольные сигналы с высокой стабильностью и точностью. Формы выходных сигналов могут модулироваться как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для точной настройки выходной частоты.


BA1404 HI-FI стерео FM-передатчик

Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стерео FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц.Его можно подключить к любому типу стереофонического аудиоисточника, например, iPod, компьютеру, ноутбуку, CD-плееру, Walkman, телевизору, спутниковому ресиверу, магнитофонной кассете или другой стереосистеме для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или палаточный лагерь.

USB IO Board

USB IO Board — это крошечная впечатляющая маленькая плата разработки / замена параллельного порта с микроконтроллером PIC18F2455 / PIC18F2550.Плата USB IO совместима с компьютерами Windows / Mac OSX / Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными выводами ввода / вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO имеет автономное питание от порта USB и может обеспечить до 500 мА для электронных проектов. Плата USB IO совместима с макетной платой.


Комплект измерителя ESR / емкости / индуктивности / транзистора

Комплект измерителя ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20000 мкФ), индуктивность, сопротивление (0.1 Ом — 20 МОм), проверяет множество различных типов транзисторов, таких как NPN, PNP, полевые транзисторы, полевые МОП-транзисторы, тиристоры, тиристоры, симисторы и многие типы диодов. Он также анализирует такие характеристики транзистора, как напряжение и коэффициент усиления. Это незаменимый инструмент для поиска и устранения неисправностей и ремонта электронного оборудования путем определения производительности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеритель одновременно измеряет значение ESR конденсатора, а также его емкость.

Комплект усилителя для наушников для аудиофилов

Комплект усилителя для наушников для аудиофилов включает в себя высококачественные компоненты аудиосистемы, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, разветвитель шины Ti TLE2426, фильтрующие конденсаторы FM Panasonic со сверхнизким ESR 220 мкФ / 25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. Разъем для микросхем 8-DIP позволяет заменять OPA2134 на многие другие микросхемы двойных операционных усилителей, такие как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д.Усилитель для наушников достаточно мал, чтобы поместиться в жестяной коробке Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи на 9 В.


Комплект прототипа Arduino

Прототип Arduino — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, и на обеих сторонах печатной платы имеются выводы питания VCC и GND.Он небольшой, энергоэффективный, но настраиваемый с помощью встроенной перфорированной платы 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные компоненты со сквозными отверстиями для легкой конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328 с загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов / выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5).Эскизы Arduino загружаются через любой USB-последовательный адаптер, подключенный к 6-контактному гнезду ICSP. Плата питается напряжением 2-5 В и может питаться от аккумулятора, такого как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

4-канальный беспроводной радиочастотный пульт дистанционного управления с частотой 433 МГц, 200 м

Возможность беспроводного управления различными приборами внутри или снаружи дома является огромным удобством и может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой переменного тока, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, занавесками с электроприводом, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы можете подумать.


[PDF] Самодельные амперметры ан.. — Скачать бесплатно PDF

Скачать самодельные амперметры и …..

f \

HOMEMADE

АММЕТРА И

ВОЛЬТМЕТРА Джим Вейр (EAA 86698) Вице-президент, Engineering Radio Systems Technology 10985 Grass Valley Ave.

Grass Valley, CA 95945

Давайте сначала займемся дизайном амперметра, потому что он тяжелее из двух метров. Что нам нужно найти. заряжает или разряжает электрический ток.Поскольку электрический ток от батареи измеряется в амперах, прибор, измеряющий этот параметр, называется амперметром

или, чаще, амперметром. С появлением таких сложных устройств, как генераторы переменного тока, транзисторные регуляторы напряжения, зарядные устройства для солнечных элементов и т.п., возникла необходимость не только измерять, заряжается или разряжается батарея, но и измерять фактическое напряжение батареи. Измерение напряжения помогает избежать таких распространенных явлений, как перезаряд, недозаряд, отказ регулятора и неправильная настройка цепи заряда.Ваш автор хорошо помнит один конкретный случай, когда он потратил 200 долларов на починку двух радиостанций Mark-12 и замену батареи в самолете, у которого регулятор напряжения вылетел и подал 14,8 вольт на бедную старую аккумуляторную шину! В этой статье основное внимание будет уделено тому, как преобразовать относительно недорогие панельные счетчики с «избыточным запасом» для измерения любого тока или напряжения по вашему выбору. Конечно, те из вас, кто следил за моей серией статей, знают, что я крепче пасти комара, натянутой на дождевую бочку, так что вы можете ожидать, что эти измерители будут построены с наименьшими возможными затратами.

из избыточного магазина — это миллиамперметр с нулевым центром. Нет, миллиамперметр — это не амперметр с тысячей ножек, а, скорее, метр, который измеряет очень малые токи порядка нескольких тысячных долей ампера. В некоторых довольно широких пределах, скажем, от ± 1 до ± 100 миллиампер во всем диапазоне шкалы, это не имеет большого значения в отношении фактической чувствительности измерителя. Используйте все, что есть у SurplusSam на полке. Если, например, вы найдете измеритель, который колеблется от центра до полной шкалы с 5 миллиампер (5 мА), у вас есть так называемый измеритель 5-0-5 мА, и он будет работать нормально.В целях иллюстрации мы будем использовать измеритель с чувствительностью 25–0–25 мА. Обратите внимание, например, на лицевую панель счетчика может быть нанесена отметка -30 0 +30 ампер, но основное движение счетчика по-прежнему составляет 25-0-25 мА. Вы можете найти измерители, отмеченные в амперах, вольтах, гигасекундах, рентгенах, ваттах или галлонах, но обычно все они имеют базовую чувствительность измерителя в миллиамперах. Ваша задача — получить старый SurplusSam для измерения чувствительности перед покупкой глюкометра или попросить одного из электронных устройств, описанных в этой главе, измерить его за вас.Вам также придется сделать свою собственную циферблат, чтобы стрелка показывала параметр, который вы хотите измерить. В случае амперметра, вы должны указать цифру

для полного значения шкалы в амперах. Второе измерение, которое вам нужно будет сделать, — это внутреннее сопротивление вашего измерителя. Опять же, попросите SurplusSam сделать это за вас или попросите кого-нибудь из раздела СПОРТИВНАЯ АВИАЦИЯ 49

••• СЧЕТЧИК

МИЛЛИАМПМЕТР

ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ РЕЗИСТОР

РИСУНОК i.ДВА САМЫХ ВАЖНЫХ ЧТО

РИСУНОК 2. БОЛЬШАЯ ТОКА ПРОВОДИТСЯ ЧЕРЕЗ

, ЧТОБЫ УЗНАТЬ О ВАШЕМ СЧЕТЧИКЕ, ЯВЛЯЕТСЯ ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ В ОМ И ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ В М И Л Л И А М П Е Р Е С.

ТЯЖЕЛЫЙ (НИЗКООМИННЫЙ) ШУНТ И ТОЛЬКО МАЛЕНЬКИЙ БИТ ЧЕРЕЗ СЧЕТЧИК. ОБРАТИТЕ ВНИМАНИЕ, ЧТО ПРИ ОТКРЫВАНИИ ШУНТА СЧЕТЧИК БЫЛ МГНОВЕННО РАЗРУШЕН.

1 v

РИСУНОК 3. ИСПОЛЬЗОВАНИЕ ШУНТА И МИЛЛИАММЕТРА ДЛЯ ИЗМЕРЕНИЯ ЗАРЯДА И РАЗРЯДА АККУМУЛЯТОРА.

с хорошим маломощным омметром для измерения. Это довольно деликатное измерение, и

можно довольно легко обмануть измеритель, если вам не хватает омметра. В нашем случае для измерителя образцов я измерил внутреннее сопротивление как 3,9 Ом. Назовите это значение «M». M = 3,9 для нашего примера задачи иллюстрации. Теперь нам нужно рассчитать значение шунта амперметра, и все готово. Шунт — это просто кусок очень толстого провода, который проводит большую часть тока вокруг чувствительного миллиамперметра, оставляя очень небольшую часть общего тока, проходящего через

миллиамперметра.Например, если мы поместим резистор 0,39 Ом

на миллиамперметр, около 90 процентов тока пройдет через этот шунт, и только около 10 процентов от общего потока тока пройдет через миллиамперметр. Если мы сделаем шунт 0,039 Ом, 99 процентов тока пройдет через шунт

и только 1 процент через счетчик и, следовательно,

дальше. Мы можем настроить миллиамперметр на любое желаемое значение полной шкалы, просто выбрав правильное значение для сопротивления шунта.Фактически, если мы разделим желаемое значение полной шкалы

для амперметра на полную чувствительность миллиамперметра, мы получим коэффициент

измерителя, называемый «N». Помня, что сопротивление измерителя

называется «M», значение шунта

рассчитывается очень просто как S = M / N (резистор шунта равен сопротивлению измерителя, деленному на коэффициент измерителя). В нашем примере N = 30 AMPS / 25 миллиампер = 30 / 0,025

= 1200. Поскольку M = 3,9 Ом, значение шунтирующего резистора

необходимо для преобразования нашего 25-0-25 миллиамперметра в 30-0. -30 амперметр нам потребуется зашунтировать миллиамперметр шунтом: S = M / N = 3.9/1200 = 0,0033 ОМ. Легко, не так ли? 50 ОКТЯБРЯ 1980 г.

РИСУНОК 4. ДВИЖЕНИЯ АМП-МЕТРА RST «NEW SURPLUS» С ДВИГАТЕЛЯМИ СТАНЦИИ.

Ну не совсем *. Как сделать резистор на 0,0033 Ом? Джентльмен, который сказал «очень осторожно», присядьте, пожалуйста. Давайте немного подумаем. Что имеет очень низкое, но конечное сопротивление? Как насчет куска толстой проволоки? У провода есть сопротивление, и чем толще провод, тем меньше сопротивление. Так как батарея подключена к шине генератора / нагрузки с помощью провода, если мы тщательно выберем эту длину провода, мы сможем заставить проводное соединение выполнять двойную функцию в качестве шунта амперметра.Нет абсолютно никакого смысла делать отдельный шунт, если у вас есть возможность использовать кусок провода, который в любом случае должен быть там в качестве шунта. Используйте таблицу проводов, чтобы определить размер и длину проводов, которые вам понадобятся для шунта. Например, поскольку мне нужен шунт на 0,0033 Ом, и если у меня есть пробег 3 фута между реле главного переключателя аккумулятора и клеммой шины генератора / нагрузки, таблица показывает, что 3,3 фута провода AWG 10 дадут правильное значение шунта. Поскольку таблица также показывает, что AWG 10 подходит для 30 AMPS, проблема решена.Провода измерителя, подключаемые к обоим концам AWG 10, могут быть любого удобного размера. Дополнительные 0,3 фута провода можно свернуть в бухту или связать кабелем, чтобы он не мешал. Конечно, если вы хотите сделать шунт, вы можете сделать это, просто намотав провод нужной длины и размера в мини-бокс. Теперь как насчет вольтметра, и давайте сделаем два типа. Сначала давайте сделаем вольтметр, который идет от 0 до 16 вольт, а затем мы сделаем тот, который подавляет нижний предел шкалы и идет от 10 до 15 вольт. Для измерителя от 0 до 16 вольт, допустим, мы нашли избыточный измеритель, который идет от 0 до 25 мА по полной шкале с внутренним сопротивлением 20 Ом.Первым делом необходимо осторожно снять циферблат измерителя и ввести новую шкалу, которая показывает от 0 до 16 вольт. Затем, начиная с

, мы знаем, что мы хотим, чтобы измеритель считывал полную шкалу с

по полной шкале чувствительности измерителя, и у вас есть общее

, которое должно быть систором 16 вольт / 25 мА = 16 / 0,025 = 640 Ом. . Другой способ выразить закон ОМ в этом случае — сказать, что приблизительный резистор умножителя измерителя равен желаемому показанию полной шкалы в вольтах, деленному на полную чувствительность измерителя в амперах.Фактический резистор должен быть на 640 Ом минус внутреннее сопротивление измерителя, поэтому фактический резистор умножителя измерителя будет 620 Ом. К сожалению, деления на измерителе 0-16 вольт настолько малы, что трудно сразу сказать, что

вычитает внутреннее сопротивление измерителя в 20 Ом, оставляя 180 Ом для фактического резистора умножителя. Вот и все — никелевый резистор, десятицентовик стабилитрона и измеритель излишков дают вам относительно сложный нулевой вольтметр с подавлением.

измеритель номинала резистора умножителя. Опять же, для нашего примера, резистор умножителя измерителя составляет 5 / 0,025 = 200 Ом.

Приложено 16 вольт, немного закона ОМ и математики показывают нам, что R = E / I, и поэтому множитель счетчика re-

Конечно, я понимаю, что не каждый жилищный застройщик имеет

немедленный доступ к избыточным счетчикам. Я также понимаю, что

— графическое изображение, необходимое для переоснащения счетчика, может оказаться очень сложным для

, особенно для небольших, закрытых счетчиков.Итак, для

тех из вас, кто хочет пару измерителей шкалы с шелкографией, один вольтметр и один амперметр, а также стабилитрон и множительный резистор для подавленного нулевого вольтметра, я заказал для Radio Systems Technology, 10985 Grass Valley Ave., Grass Valley, CA 95945, (916)

разница между, скажем, 13,6 и 14,2 вольт. Что нам действительно нужно сделать

, так это расширить шкалу так, чтобы мы считали только ту часть шкалы, которая представляет интерес. Я имею в виду, когда напряжение на аккумуляторной шине падает ниже 10 вольт, какая разница

272-2203, чтобы поставлять эти детали в виде комплекта членам EAA

, имеет ли значение, если оно упадет до 7 или 8 вольт? Что нас действительно беспокоит, так это напряжение батареи от 10 до 15 вольт.К счастью, добавление одной дешевой детали и пересчет одного резистора даст

за 16 долларов. Просто попросите «Вольтметр-Амперметр», и вы получите (как ни странно) один экранированный амперметр -30 0 +30 с полной шкалой чувствительности 25-0-25 мА и внутренним сопротивлением 3,9 Ом, и один вольт-

дает нам этот тип вольтметра с «расширенной шкалой». Эта дешевая часть называется «стабилитрон», а стабилитроны имеют номинальное напряжение от 3 до более 100 вольт. Измеритель

экранировал 10-15 В с чувствительностью 0-25 мА и внутренним сопротивлением 20 Ом — как в примере, который я использовал в этой статье! Плюс один стабилитрон на 10 вольт

Если мы выберем стабилитрон на 10 вольт, наш вольтметр будет иметь «ноль» или начальную точку 10 вольт.Стабилитроны на 12 вольт приведут к тому, что шкала измерителя будет начинаться с 12 вольт, стабилитронов на 8 вольт

диода и одного резистора на 180 Ом. Вам необходимо будет поставить любые монтажные кронштейны и оборудование, а также шунт амперметра, как описано в этой статье. Я надеюсь, что мне удалось пролить свет на предмет электрических приборов, и что вы сможете использовать те старые клункер-счетчики, которые были у вас в ящике для мусора, для чего-то другого, кроме пресс-папье.

начать шкалу на 8 вольт и так далее.Поскольку мы хотим поднять напряжение с 10 до 15 вольт на нашем вольтметре, стабилитрон на 10 вольт будет в самый раз. Чтобы вычислить множитель измерителя на резисторе

, сначала вычтите начальную точку (ноль или стабилитрон)

напряжения из желаемого напряжения полной шкалы. В нашем случае

это число (15-10) = 5 вольт. Затем разделите это напряжение

ИЛЛИАМП-СЧЕТЧИК

К ШИНЕ АККУМУЛЯТОРА

РАЗМЕР МНОЖИТЕЛЯ

МНОЖИТЕЛЬНЫЙ РЕЗИСТОР

МИЛЛИАМП-1

M I L L I AMPMETER

METER;

_OAD

РИСУНОК 5.ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОПРОВОДКИ САМОЛЕТА В КАЧЕСТВЕ ПЕРЕКЛЮЧАТЕЛЯ НА НИЗКОЕ МОЩНОСТЬ ВМЕСТО

СПЕЦИАЛЬНО РАНЕНОГО ОТДЕЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ.

РИСУНОК 6. ОЧЕНЬ БАЗОВЫЙ ВОЛЬТМЕТР, СДЕЛАННЫЙ ИЗ АМЕРИКАНА И РЕЗИСТОРА

РИСУНОК 7. Вольтметр

с подавлением нуля, сделанный с добавлением стабилитрона.

РАЗМЕР AWG

ОМ НА НОЖУ

6 8 10 12 14 16

. 00039 .00063. 00099. 00159. 00253. 00402

M A X CURRENT

(AMPS)

T TOP V I E W

РИСУНОК 8.ЭТО ТЕРМИНАЛ НА RST

МЕТРА.

ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ ИЗМЕРИТЕЛЬНЫЕ СЧЕТЧИКИ, ОБЯЗАТЕЛЬНО ИДЕНТИФИКАЦИЯ ПРОВОДОВ + И -.

60 45

30 23 17 13

РИСУНОК 9. ТАБЛИЦА ПРОВОДОВ, ПОКАЗЫВАЮЩАЯ СОПРОТИВЛЕНИЕ PER = O И МАКСИМАЛЬНАЯ ТОКОВАЯ МОЩНОСТЬ

(ИЗ ПУБЛИКАЦИИ FAA

AC-43-13-1A ДЛЯ СОСТАВЛЕННЫХ ПРОВОДОВ).

СПОРТИВНАЯ АВИАЦИЯ 51

амперметр

амперметр Амперметр

Используйте магнитную силу

Введение

Амперметр — это устройство, обнаруживающее электрическое Текущий.С некоторыми легкодоступными материалами вы можете построить свой собственный амперметр и использовать его для измерения тока, вырабатываемого батареями в том числе самодельные аккумуляторы и генераторы.


Амперметр

Материал

  • Магнитный провод 10 и более метров калибра 22 или выше, (доступно в Radio Shack). (Чем выше калибр, тем чем тоньше проволока, тем тяжелее ее будет наматывать.)
  • два небольших дисковых магнита (диаметром 1 см можно приобрести в Radio Shack)
  • нитка или леска
  • тубус картонный (эл.грамм. из туалетной бумаги рулон.)
  • Основа, кусок гофрокартона около 10 см x 10 см
    (Для более прочного счетчика используйте дерево)
  • Клей-расплав (или скобы)
  • Алюминиевая фольга, два квадрата по 5 см
  • Кнопки или кнопки
  • Два поводка с зажимом из кожи аллигатора (доступны на Радио Хижина)
  • Наждачная бумага
  • батарейка AA (почти любая батарейка подойдет работа)

Сборка

Отрежьте 4 см (1.5 дюймов) длиной от трубки.
Намотайте катушку из не менее 100 витков магнитного провода вокруг отрезок картонной трубки, оставьте свободными не менее 10 см проволоки на каждом конец катушки. Используйте малярный скотч или термоклей, чтобы удерживать катушку. на место на трубке.

Клей-расплав или скрепка бумажной трубки к база.

Наждачной бумагой концы магнитопровода удалить изоляционный слой эмали. Концы провода должны выглядеть как блестящая медь.

Возьмите один свободный конец провода от катушки. сделайте петлю и несколько раз закрутите петлю.Сложите алюминий оберните фольгу вокруг оголенных концов проволоки, пока она не станет прямоугольник, толщиной в несколько слоев и размером примерно 1 см х 2,5 см. Использовать канцелярской кнопки или прикрепите подушечку из алюминиевой фольги к картону. Повторяй другим свободным концом провода. Отметьте знак + возле одного конца провод, неважно на каком конце.

Повесьте магнит на веревке в центре катушка:, сделайте бутерброд из струны, удерживая струну между двумя дисками магниты. Сделайте прорезь в центре верхней части трубки, проведите прорезь до края катушки.Сделайте еще один разрез на другой стороне катушки. Повесьте магнит, пропустив его нить через первый разрез, затем пропустите нить через вторую. Трение нить, проходящая через две прорези, будет удерживать магнит на месте. Регулировать нить так, чтобы магнит висел посередине катушка.

Действия и уведомление

Подвесной магнит совмещается с земным магнитное поле, как стрелка компаса. (см. действие под названием, «Где север?»)
Чтобы использовать амперметр, поверните катушку так, чтобы катушка была выровнена на север. и юг.Если вы посмотрите в конец трубки, вы увидите край магнита.


Амперметр, вид сбоку с магнитами, выровненными по Магнитное поле Земли.

Присоедините аккумулятор к проводам. Прикрепите сторону + батареи к выводу + счетчика. Подвесной магнит должен поверните так, чтобы одна сторона была обращена к алюминиевым накладкам. Прикрепите кусок липкой лентой к этому лицу и напечатайте + на ленте.
Поменяйте местами подключения к батарее, магнит должен вращать противоположное направление.

Ваш амперметр очень чувствительный. Магниты в наши отклоняются на 45 градусов, когда через них проходит 10 миллиампер. К измерьте чувствительность вашего измерителя подключите откалиброванный амперметр в серия с батареей и переменным резистором. Измените сопротивление пока магнит амперметра не повернется на 45 градусов, считайте ток на калиброванный амперметр

Амперметр можно использовать для измерения силы тока. произведенные на собственных лимонных батарейках или самодельные генераторы.

Что происходит?

Электрический ток, протекающий через катушку провод создает магнитное поле.Катушка имеет конец северного полюса и конец южного полюса. Магнитное поле электромагнита давит на подвесной магнит, заставляя его закручиваться. Подвесной магнит удерживается его обесточенное положение магнитным полем Земли. В чем сильнее ток в вашей катушке, тем сильнее магнитное поле производится катушкой и тем сильнее закручивается магнит.

Когда магнитное поле электромагнита равняется магнитному полю Земли, магниты будут висеть под углом 45 Угол в градусах от линии вниз по оси трубки.

Дальше

Измерьте ток через лампу от АА аккумулятор, попробуйте свет елки на 2 вольта из нити 50 огни.

Измерьте ток через двигатель от АА. аккумулятор.

Измерьте ток от лимонной батарейки.

Измерьте ток от солнечного элемента.

Альтернативное строительство

Выполните то же самое, что и выше, но используйте трубки из ПВХ диаметром 1 дюйм. в диаметре вместо картонных тубусов.

или

с компасом

Оберните катушку из 100 витков провода вокруг компас. Намотайте катушку так, чтобы она проходила над северным и южным концом. компаса, и все же позволяет видеть компас иголка.

Измерение амперметра

Замени землю на самый большой магнит, какой только сможешь найти.


Для калибровки амперметра можно использовать большой магнит.

Используйте откалиброванный амперметр последовательно с амперметр и перемещайте большой магнит до тех пор, пока магниты центрального диска не сделают угол 45 градусов с осью трубки.Затем сделайте отметку на основание, чтобы указать положение большого магнита.

Вернуться к 15-му дню

100 Шунтирующий самодельный или самодельный — система с замкнутым контуром

H лабиринтов и веселья! Эти слова я использую для описания датчиков Холла. Возможно, у вас уже есть несколько из них. Автомобили используют их для определения скорости и относительного расположения вращающихся частей. Датчики на эффекте Холла также находят применение в бытовой электронике. Фактически, практически любое приложение, которому требуется долговечный коммутатор, может их использовать.В этой статье представлена ​​схема, в которой используется датчик Холла для измерения постоянного тока до 200 ампер.

Датчик Холла — это датчик магнитного поля. Стандартный датчик на эффекте Холла действует как простой переключатель. При наличии южного магнитного поля включается; без магнитного поля или северного поля он отключается (чувствительность по оси N и S зависит от того, на какой стороне датчика находится магнит).

В отличие от механического переключателя, датчик Холла не имеет движущихся частей.Нет ничего, что могло бы изнашиваться или собирать грязь. Тот факт, что датчики на эффекте Холла находятся в моторных отсеках автомобилей, свидетельствует об их долговечности.

Датчики на эффекте Холла

также бывают линейными. Линейный датчик реагирует на напряженность магнитного поля. По мере приближения магнита к линейному датчику на эффекте Холла его выходная мощность возрастает; по мере удаления магнита его мощность уменьшается.

Магниты и провода

Электричество и магнетизм тесно связаны — можно сказать, одно не существует без другого.Электроны, протекающие по проволоке, вызывают в ней магнитное поле. Линейный датчик на эффекте Холла, расположенный рядом с этим проводом, будет реагировать на интенсивность магнитного поля. По мере увеличения поля (увеличения тока) увеличивается и выходной сигнал датчика Холла. Линейный датчик Холла действует как точный датчик тока.

The Old: шунтирующие амперметры

Система измерения тока в типичной системе постоянного тока состоит из двух частей — счетчика и шунта. Счетчик устанавливается в удобном для оператора месте.Шунт устанавливается в цепи между аккумулятором и нагрузкой.

Шунт — это прецизионный резистор небольшого номинала. Нетипичный шунт на 100 А будет иметь сопротивление 0,001 Ом. Если через него проходит 100 ампер, то падение напряжения составит 100 мВ. Измеритель измеряет это падение напряжения и отображает его как 100 A.

Измерение силы тока с помощью шунта

Вольтметр

Плюс постоянного тока к нагрузке

Источник питания постоянного тока

JwmL

Шунтирующий рр

Земля

Минус постоянного тока к нагрузкам

Измеритель напряжения шунтового типа — это проверенная временем технология.Это просто и надежно, но имеет некоторые ограничения:

• Отсутствие изоляции — шунтирующий резистор и измеритель являются частью цепи основной батареи. В целях безопасности их обычно размещают на отрицательной стороне цепи. Если шунт замыкается на землю, ток будет слабым. Необходимо соблюдать осторожность, чтобы не закоротить обе стороны шунта, иначе измеритель тока не будет показывать правильно.

• Рассеивание мощности — когда для измерения тока используется шунтирующий резистор, вы фактически измеряете падение напряжения на резисторе.По определению, вы сжигаете ценную силу. Если через шунт на 0,001 Ом проходит 100 А, 5 Вт полезной мощности теряются.

Новое: датчики на эффекте Холла

Схема, представленная в этой статье, не имеет ни одного из этих недостатков. Датчик тока на эффекте Холла не имеет электрического соединения с измеряемой цепью. Схема датчика использует только 15 мА (0,2 Вт при 12 В постоянного тока) при выполнении измерений и может быть отключена, когда не используется.

Крупным планом — датчик Холла и конденсатор стабилизатора.Основным преимуществом датчика тока на эффекте Холла является его изоляция. Он может быть размещен как на положительной, так и на отрицательной линии. Здесь показано измерение тока положительной линией.

В основе этого проекта лежит линейный датчик Холла Amploc. Информационные листы доступны на сайте www.ampsense.com. Этот проект работает с датчиками серии XL, Pro или Snap Clamp от Amploc. Вы можете выбрать датчик от 5 до 200 А в соответствии с вашим приложением.

Датчик тока прост в установке.Просто возьмите провод, ток которого вы хотите измерить, и пропустите его через отверстие датчика. Датчик Snap Clamp особенно прост в использовании, так как вам не нужно разрывать какие-либо проводные соединения для его установки. Вы просто собираете его на проволоку.

Этот проект состоит из четырех основных блоков, как показано на схеме ниже:

1. Питание: Регулятор напряжения 7805 обеспечивает необходимое стабилизированное +5 В постоянного тока для каждого блока.

2. Измерение: датчик тока Amploc выполняет фактические измерения.Могут использоваться датчики тока XL, Pro или Snap Clamp. Ток Amploc

Блок-схема амперметра на эффекте Холла

Измерение:

Датчик Холла

Буфер:

Преобразует данные для отображения

Дисплей:

Цифровой или аналоговый

Измерение:

Датчик Холла

Буфер:

Преобразует данные для отображения

Дисплей:

Цифровые или аналоговые датчики имеют напряжение покоя (смещение или нулевой ток) около 2.5 В постоянного тока. На примере XL100 напряжение покоя составляет 2,5 В постоянного тока. Если датчик измеряет ток 100 ампер, его выходное напряжение возрастет до 4,6 В постоянного тока. Следите за направлением тока! Диапазон напряжения от 2,5 до 4,6 В постоянного тока верен только в том случае, если ток течет в направлении стрелки, расположенной на датчике тока.

3. Буфер: Буфер принимает это необработанное напряжение (текущие данные) и преобразует его в выходной сигнал от 0 до 5 В постоянного тока. Полная шкала от 0 до 5 В постоянного тока была выбрана для упрощения калибровки дисплея.

4. Дисплей. В этом проекте использовался дисплей Red Lion Controls. Дисплей прост, удобен в использовании и относительно недорог. В качестве альтернативы можно использовать аналоговый измеритель. На фотографии справа показана схема в действии с использованием аналогового измерителя, который я вытащил из старого передатчика.

Теория работы

См. Электрическую схему на противоположной странице. Регулятор напряжения U3 обеспечивает стабилизированное напряжение +5 В постоянного тока для всех цепей. Конденсаторы С2 и С3 стабилизируют цепь.Диод D1 и резистор R12 обеспечивают защиту от полярности и короткого замыкания. Датчик представляет собой датчик тока на эффекте Холла. Его выход пропорционален току, протекающему в проводе, проходящем через его отверстие. Датчик требует регулируемого +5 В постоянного тока. Конденсатор С1 стабилизирует датчик. C1 следует разместить как можно ближе к датчику.

Усилители U1 и U2 принимают необработанный входной сигнал от 2,5 до 4,6 В постоянного тока от датчика тока и преобразуют его в 0-5 В постоянного тока. Резистор R1 регулирует коэффициент усиления усилителя.Резистор R2 снимает смещение постоянного тока (2,5 В постоянного тока) датчика. U1 — инвертирующий усилитель. Отношение R1 к R3 устанавливает усиление напряжения цепи. U2 — инвертирующий буферный усилитель с единичным коэффициентом усиления. Резисторы R5 и R6 обеспечивают опорное напряжение 2,5 В постоянного тока на неинвертирующий вход U2. Выходной сигнал U2 будет от 0 до 5 В постоянного тока. Microchip MCP601

Вместо цифрового дисплея можно использовать аналоговый измеритель. Операционный усилитель

был выбран для этого приложения из-за его превосходной работы в условиях низкого напряжения.

Переключатель S1 используется для калибровки дисплея. В нормальном режиме S1 передает вывод U2 на дисплей. Когда S1 находится в положении калибровки, на дисплей подается +5 В постоянного тока. Резистор R8 настроен так, чтобы на дисплее отображался полный прогиб. Если используется датчик на 100 А, R8 регулируется до тех пор, пока счетчик не покажет 100 А.

Для этого приложения был выбран дисплей Red Lion MDMV. Для работы дисплея требуется +5 В постоянного тока. Он потребляет менее 1,0 мА, что делает его идеальным для этого проекта.Дисплей измеряет напряжение постоянного тока от 0,00 до 199,99 мВ. Резисторы R8 и R9 понижают выходное напряжение 0–5 В постоянного тока U2 до этого низкого уровня. Резисторы R10 и R11 используются для обнуления счетчика.

Калибровка

Есть два способа откалибровать эту схему. Лучше всего сравнить его с известным точным амперметром. Вставьте амперметр последовательно со схемой, которую вы хотите измерить. Отрегулируйте схему на эффекте Холла, пока она не станет точной.

Второй вариант — откалибровать его путем измерения известного тока.Это упражнение в законе Ома. Если вы знаете напряжение и сопротивление нагрузочного резистора, вы можете определить ток. Резистор на 1,0 Ом упрощает вычисления (если R = 1,0, напряжение и ток равны). Помните, что бы вы ни использовали, убедитесь, что оно может рассеивать мощность. Мой «маленький» резистор мощностью 225 Вт пытался протопить мой рабочий стол!

Материалы, необходимые для калибровки:

• Вольтметр калиброванный

Крупный план готовой единицы, лицом вниз.

Крупный план готовой единицы, лицом вниз.

• Две батареи 12 В постоянного тока

• Резистор 225 Вт, 1,0 Ом или подходящий высокомощный заменитель

• Разные провода

Источник питания:

Читать здесь: U

Была ли эта статья полезной?

Создайте радиочастотный амперметр самостоятельно

Создайте радиочастотный амперметр самостоятельно

Соберите себе ВЧ амперметр

по W5JGV

Простой способ мониторинга ВЧ, переменный или постоянный ток с одним прибором


Пока я работал над своим 166.Передатчик 5 KC, необходимый для иметь возможность читать привод RF до последней ступени PA. Для этого требуется РФ амперметр, который мог показывать до 100 мА с разумной точностью. Поиск моего Коробка Junque оказалась пустой, а большой плавучий Hamfest, eBay, не предлагал никакой надежды тоже. Я решил, что пришло время сделать свой собственный ВЧ амперметр. Как это Оказалось, это был 30-минутный проект.

Во-первых, мне понадобился подходящий счетчик. Мой недавний поиск моего Как показано ниже, компания Junque Box обнаружила вероятного кандидата на преобразование.

Ну, дальность метра примерно правильная — показание 100 ма, которую мне нужно увидеть, легко читается, а полное значение шкалы 1 ампер сделает измеритель пригодным для тестирования с более мощным оборудованием. Но, что делать, если счетчик постоянного тока не может считывать RF?

Просто! Просто возьмите старый компьютерный блок питания и ограбите несколько частей от этого!

Я удалил четыре маленьких 1 ампера Шоттки. выпрямительные диоды с платы блока питания компьютера и подключить их в конфигурации двухполупериодного мостового выпрямителя непосредственно на клеммах метр.Клеммы (+) и (-) измерителя затем подключаются непосредственно к (+) и (-) выходы мостового выпрямителя. Два других мостовых выпрямителя соединения (показаны на этом рисунке как самодельные кольцевые клеммы) являются радиочастотными входные подключения к мостовому выпрямителю.

Поскольку счетчик показывает полную шкалу только 1 мА, и я хотел быть в состоянии прочитать 1 полную шкалу, я поставил неиндуктивный шунтирующий резистор 0,1 Сопротивление Ом непосредственно на клеммах (+) и (-) измерителя для обхода прочие 999 мА тока.


Как это работает:

Входящий высокочастотный ток выпрямляется диодами Шоттки. и преобразуется в пульсирующий постоянный ток. 999/1000 тыс. ДЦ проходит через метр шунтирующий резистор, а оставшаяся 1/1000 постоянного тока проходит через метр. Это заставляет стрелку измерителя отклоняться пропорционально приложенный ток RF. Поскольку пульсирующий постоянный ток имеет высокую частоту, возникает нет видимого «покачивания» стрелки счетчика во время работы.


Шунт Резистор:

Расчет номинала шунтирующего резистора производился сначала определение внутреннего сопротивления измерителя. В данном случае это 100 Ом. — который просто отображается на лицевой стороне шкалы счетчика. Далее я определили напряжение, которое должно быть приложено к измерителю сопротивление 100 Ом для полного отклонения (1 мА).

так: E = I * R

или: E = 0,001 A * 100 Ом

или: E = 0.1 В

Значит, нам нужен резистор такого номинала, чтобы при 1 Через него течет ампер (фактически 0,999 А), будет падать 0,1 Вольт. через резистор.

Округление силы тока 0,999 Ампера до 1 Ампера, и снова используя закон Ома, мы находим, что:

R = E / I

или: R = 0,1 В / 1 А

так: R = 0,1 Ом

Мощность в ваттах, рассеиваемая в виде тепла через шунт. резистор при токе полной шкалы:

W = I * E, где I — ток через резистор, а E — падение напряжения на резисторе при этом токе.

В данном случае W = 1 A * 0,1 В

так: Вт = 0,1 Вт, поэтому резистор на 1 Вт даст отличный коэффициент тепловой безопасности.

o — Обратите внимание, что из-за очень низкого сопротивления шунтирующий резистор, выводы резистора должны быть короткими, так что сопротивление выводов не вносит ошибок измерения.


Конечные примечания:

o — необходимы диоды Шоттки, т.к. стандартные диоды недостаточно быстродействующие, чтобы предотвратить потери обратной проводимости на ВЧ частотах.

o — Этот прибор демонстрирует фиксированное падение напряжения на около 0,4 В на комбинации счетчика и диодов. Этот падение напряжения довольно постоянное для значений тока примерно от 0,01 до 1,0. А.

o — Из-за низкого прямого падения напряжения Шоттки диоды, показания счетчика точны до 0,02 ампер, пока Тестируемая цепь может выдерживать падение напряжения около 0,4 В. С помощью Диоды Шоттки избавляют от необходимости линеаризовать показания счетчика или рисовать новая шкала амперметра RF.Такая же шкала будет применяться для постоянного, переменного и радиочастотного чтения.

o — Номинальное напряжение диодов не критично, потому что они никогда не увидят большого обратного напряжения. Измеритель постоянного тока и шунт резистор выглядит как виртуальное короткое замыкание на выходе постоянного тока от моста выпрямитель.

o — Если требуется более высокое значение полной шкалы, шунт резистор и / или движение измерителя могут быть отрегулированы по мере необходимости. Также будет необходимо использовать диоды Шоттки, рассчитанные на более высокий ток.

o- Хотя это не показано на фотографии, это хороший идея разместить обходной конденсатор RF непосредственно через клеммы постоянного тока измерителя. Это предлагается потому, что по мере увеличения радиочастоты катушка измерителя движение будет демонстрировать возрастающий импеданс выпрямленных радиочастотных импульсов и будет вызывают падение видимых показаний измерителя на более высоких частотах. я нашел это значение от 0,01 до 0,2 мкФ работает хорошо. Используйте конденсатор с низкой индуктивностью, например, полипропиленовый конденсатор или любой хороший конденсатор с высокочастотным номиналом.

.


73, Ральф W5JGV


[На главную]

Все содержимое Авторские права на этот веб-сайт © 2002 — 2006 Ральф М. Хартвелл II, все права защищены.

15A АМПЕРМЕТР ПОСТОЯННОГО ТОКА Аналоговый амперметр для ВЕТРА И СОЛНЕЧНОЙ энергии Материалы для дома и сада suneducationgroup.com

15A DC AMP METER Аналоговый амперметр для ВЕТРА И СОЛНЕЧНОЙ энергии Материалы для дома и сада suneducationgroup.com

неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар идет напрямую от производителя. например, обычную коробку или коробку без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : PRIME Instruments , MPN: : Модель 37 : Тип: : 0-15 AMP , Страна / регион производства: : США : Тип продукта: : Амперметр постоянного тока , Модель: : Model 37 Heavy Duty Steel Случай : UPC: : Не применяется ,, он может быть доставлен не в розничной упаковке, Аналоговый амперметр постоянного тока 15 А для ВЕТРА И СОЛНЕЧНОЙ СИСТЕМЫ. Имеет две резьбовые шпильки сзади (гайки в комплекте) для подключения силовой проводки.Шунт не требуется. Для ветряных генераторов или солнечных батарей .. Состояние: Новое: Совершенно новый, неиспользованный.






15A АМПЕРМЕТР ПОСТОЯННОГО ТОКА Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЦА

Кожаная мужская сумка Fanny Pack Дорожная сумка Мужской кошелек для денег Паспорт, новый 1шт 160см макраме 3-х уровневая вешалка для горшков Natural Triple. Трансформеры Шмель Лот из 12 пластиковых стаканчиков на 16 унций ~ Принадлежности для вечеринок. Украшенные золотом перья с блестками, свадебный декор, конфетти, украшения для рукоделия, , 15 А, АМПЕРМЕТР ПОСТОЯННОГО ТОКА, аналоговый амперметр для ВЕТРА И СОЛНЕЧНОЙ энергии , 1.25-дюймовая удлинительная трубка и переходник для телескопической камеры Т-образное кольцо для Canon EOS, двойной крючок для одежды. Kids Gift Румыния Футбол «Рожден для игры» Personalized Babygrow. Alpha Black Gloss & Walnut рама с 1 ящиком, прикроватная тумбочка, комод. АМПЕРМЕТР ПОСТОЯННОГО ТОКА 15 А Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЕЧНОЙ СИСТЕМЫ . Mini Colonial Williamsburg Votive Lantern Tealight Candle НОВАЯ белая слоновая кость, 10 шт., 10/14/17 мм силиконовые светодиодные зажимы для фиксированных соединителей для крепления полосы RGB, настенная подставка для шкафа телевизораПлавающий развлекательный телевизор 140 см, дерево.Baby Anti-lost Hot Clip Holder Пустышка-пустышка-пустышка Ремешок для соски-цепочки LS. 15A АМПЕРМЕТР ПОСТОЯННОГО ТОКА Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЦА , SEA GLASS ANCHOR CHRISTMAS ORNAMENT BEACH GLASS SEAGLASS ART BEACH,



8 Step Mudah Untuk Melanjutkan Kuliah Ke Luar Negeri

Пада дасарнья СОЛНЦЕ Образование menyediakan pelayanan komprehensif, lengkap dan mudah dalam satu atap. Mulai dari konsultasi gratis pilihan studi, proses pendaftaran ke institusi yang dituju, pengurusan visa hingga pelayanan selama siswa studi di luar negeri.

Берикут адалах пелаянан прима SUN Education, ян дирангкум ке далам 8 Лангках Мудах Пенгурусан Студи ке Луар Негери:

1 ШАГ 1. ПОДГОТОВКА НА АНГЛИЙСКОМ ЯЗЫКЕ

Faktor terpenting sebagai modal utama Untuk sukses belajar di luar negeri adalah penguasaan akan bahasa Inggris. Sebagai persyaratan masuk suatu institusi, diperlukan hasil nilai IELTS ™, TOEFL®, SAT® atau GMAT®.

SUN Language & Training Centre merupakan divisi integration dari SUN Education Ян Хадир Untuk memberikan solusi terbaik untuk persiapan Anda.Tidak perlu jauh-jauh, tes internasional-nya pun dapat dilakukan di salah satu cabang SUN Education terdekat.

2 ШАГ 2: KONSULTASI DENGAN KONSELOR SUN EDUCATION GROUP

Dapatkan informasi lengkap mengenai bidang studi, prospek karir, pemilihan negara дан Universitas berdasarkan minat dan kemampuan.

SUN Education bekerjasama dengan Biro Psikologi terkemuka: Tes Bakat Indonesia, memberikan pelayanan extra bagi siswa yangmbutuhkan bimbingan lebih lanjut mengenai penjuruan studi дан eksplorasi minat bakat.

3 ШАГ 3: ПРОЗА APLIKASI

Untuk mendaftar diperlukan dokumen seperti mengisi formulir pendaftaran, nilai akademis (ijasah, rapor, UAN), ujian bahasa Inggris internasional (IELTS ™, TOEFL® atau tes lainnya) и фотокопи паспор.

Tambahan dokumen lainnya bila diperlukan adalah seperti surat akademik dan profesional, личное заявление, surat referensi kerja dan предложение riset. Tidak perlu khawatir, semua proses pengurusan dokumen di atas akan dibimbing oleh konselor SUN Education янь berpengalaman.

4 ШАГ 4: ПРЕДЛОЖЕНИЕ

Konselor SUN Education акан мембанту мем-последующие меры для институтов янь dituju. Tergantung на уровне Studi дан institusi Ян dituju, biasanya dibutuhkan waktu 1 minggu hingga 2 bulan untuk mendapatkan surat penerimaan ini.

5 ШАГ 5: ПЕМБАЯРАН БИАЯ СЕКОЛА (ПЛАТА ЗА ОБУЧЕНИЕ)

Сетелах менерима Письмо с предложением дан семуа персьяратан академис дипенухи, мака сисва акан диминта унтук мелакукан пембаяран биая уанг секолах дан / атау бияя лайн ян диперлукан.

6 ШАГ 6: ПЕНГУРУСКАЯ ВИЗА ПЕЛАДЖАР

Konselor SUN Education akan mengurus surat permohonan visa pelajar di negara yang bersangkutan. Untuk mengajukan visa pelajar diperlukan dokumen seperti formulir visa, surat penerimaan (письмо с предложением), букти кеуанган дари орангтуа атау пихак спонсор, букти академик терахир, акте лахир, карта келуарга дан лайння.

7 ШАГ 7: TIKET, AKOMODASI DAN PENJEMPUTAN

Konselor SUN Education акан мембанту далам халпенгурусан тикет песават, акомодаси дан пенджемпутан ди негара туджуан.

8 ШАГ 8: ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ

Mengikuti pengarahan (брифинг перед отъездом) дари конселор SUN Education sebelum berangkat ke negara tujuan. Selama siswa studi ди луар negeri, konselor kami pun akan selalu siap memantu.

2 сентября 2021 г.

Джерман Менджади Салах Сату Негара ди Еропа Ян Менджади Туджуан Махасисва Индонезия Саат Беркулия ди Луар Негери. Денган биая […]

1 сентября 2021 г.

Шиапа ян пунйа чита-чита кулиа хукум? Apalagi kalau jurusan hukumnya di Universitas luar negeri seperti Inggris.Inggris sendiri memiliki […]

30 августа 2021 г.

Джика Дитанья Негара Eropa Мана Ян Инджин Диджадикан Туджуан Беладжар, Пасти Баньяк Ян Менджаваб Беланда. Меманг, карена аданья седжарах […]


НОВОСТИ LIHAT SEMUA

Событие Булан Ини

Продвижение IG Live UIC College — 4 сентября 2021 г.

Без категории

Учеба в Сингапуре Неделя 8-10 сентября 2021 г.

SUN Education
Senayan STC STC Уровень 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия

Учеба в Сингапуре Неделя 8-10 сентября 2021 г.

SUN Education
Senayan STC STC Уровень 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия

Учеба в Сингапуре Неделя 8-10 сентября 2021 г.

SUN Education
Senayan STC STC Уровень 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия

Информационная сессия в Западном Сиднее — 11 сентября 2021 г.

SUN Education
Senayan STC STC Уровень 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия


МЕРОПРИЯТИЯ LIHAT SEMUA

Kuliah Ke Luar Negeri Merupakan Impian Setiap Orang

Menyandang gelar sarjana дари университас луар negeri dengan berbagai pengalaman unik akan menjadi nilai jual tersendiri ketika memasuki dunia kerja, terutama saat kembali ke Indonesia.

Tentunya untuk mencapai semua hal tersebut, semua persiapan harus direncanakan dengan matang.


  • Saya telah mendengar SUN Education sebelumnya dari keluarga дан теман-теман сайа дан мерека менгатакан бахва лайанан яндиседиакан адалах бенар-бенар байк дан сангат мембанту. SUN Education sangat memberu saya untuk belajar ke Selandia Baru dengan pelayanan дан ответ янь cepat дан оранг-оранг янь бенар-бенар байк. Terima kasih khususnya kepada para konselor yang memberu saya menyelesaikan persyaratan dan dokumentasi Untuk gelar master Saya.Мантан Секолах: Университет Таруманегара Джурусан: Магистр Акунтанси Institusi: Университет Вайкато,
  • Pengalaman saya bersama SUN Education sangat menyenangkan. Сая percaya SUN Education адалах агент пертама ян сая пилих карена мемилики латар белаканг дан кинерджа ян сангат байк. SUN Education дан konselornya sangat gesit дан memantu 100% keperluan дан ketentuan янь dibutuhkan oleh Universitas янь dituju. SUN Education sangat mempercepat proses segalanya.Бывшая школа: SMA Bogor Raya Специальность: диплом по бизнесу (часть 2) Учреждение: Университет Монаша
  • SUN Education member saya untuk mencari referensi kampus dan memudahkan mengurus dokumen untuk ke Universitas. Бывшая школа: Universitas Trisakti Специальность: магистр международного бизнеса. Учреждение: Curtin Singapore
Наши интегрированные партнеры:

15A АМПЕРМЕТР ПОСТОЯННОГО ТОКА Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЦА

15A АМПЕРМЕТР ПОСТОЯННОГО ТОКА Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЕЧНОЙ СИСТЕМЫ

АМПЕРМЕТР Аналоговый амперметр для ВЕТРА И СОЛНЕЧНОЙ СИСТЕМЫ 15 А постоянного тока, для ветряных генераторов или солнечных батарей, имеет две резьбовые шпильки сзади (гайки в комплекте) для подключения силовой проводки, шунт не требуется, тысячи товаров, любовь, покупки, Обмен, покупки в аутлетах, посетите нас, чтобы получить уникальный опыт! Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЕЧНОЙ СИСТЕМЫ 15А АМПЕРМЕТР ПОСТОЯННОГО ТОКА, АМПЕРМЕТР ПОСТОЯННОГО ТОКА 15А Аналоговый АМПЕРМЕТР для ВЕТРА И СОЛНЕЧНОЙ мощности.

Добавить комментарий

Ваш адрес email не будет опубликован.
