Металлоискатель КВАЗАР (quasar) своими руками — Мир искателей

Вся информация необходимая для изготовления металлоискателя КВАЗАР своими руками

Квазар – это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией. В последних версиях прошивки, рабочая частота Квазара может быть до 17 кГц и зависит от поисковой катушки.

Схема металлоискателя Квазар, имеет средний уровень сложности (Единственный дефицитный компонент, это MCP3201, поэтому уже существует схема металлоискателя Квазар ARM и Квазар АВР где благодаря замене микроконтроллера эта проблема также устранена). Но наличие программируемого микроконтроллера и катушка для Квазара, как и для любых других селективных металлоискателей, создают некоторые трудности для радиолюбителей. Изготовления Квазара будит по силам, людям с  опытом в изготовлении металлоискателей.

В целом металлодетектор Квазар имеет средний уровень сложности для изготовления своими руками.

Схема металлоискателя Квазар

Скачать схему металлоискателя Квазар в формате pdf — Quasar схема металлоискателя

Наличие доступного экрана, делает Квазар очень удобным и доступным для повторения металлоискателем с распознанием металлов.

Рабочий экран металлоискателя QUASAR выглядит следующим образом:

Шкала дискриминации металлоискателя QUASAR разделена следующим образом:

Управление металлоискателем КВАЗАР, осуществляется 6 кнопками:

  • SW1
    «Up / Barrier+ / Autotune»
  • SW2 «Enter / OK / Ground balance»
  • SW3 «Right (+) / PinPointer»
  • SW4 «Left (-) / Backlight»
  • SW5 «Menu / Esc»
  • SW6 «Down / Barrier- / Autotune»

Прошивка для металлоискателя Квазар Версия 1. 4.5 (последняя на сегодня версия прошивки) – Quasar_hex_145

Для прошивки микроконтроллера металлодетектора «Квазар», фьюзы программирования необходимо расставить следующим образом:

Изготовление катушки для металлоискателя КВАЗАР

Разработчик металлоискателя квазар, дает краткое описание изготовленной им поисковой катушки. Тип катушки DD внешним диаметром 230 мм. TX – 40-45 витков проводом 0,5 мм и RX – 200 витков проводом 0,2 мм. Обмотка ТХ включается к металлоискателю с последовательным резонансом, емкость конденсатора 0,3 mF, резонансная частота получилась 8,192 кГц, обмотка RX включается к металлоискателю с параллельным резонансом, и настраивается на частоту на 1,5 – 2 кГц ниже резонансной частоты ТХ.

Ниже приведена схема подключения такой катушки к металлоискателю Квазар

Описание запуска и настройки металлоискателя КВАЗАР с осцилограмами — Настройка и осцилограмы металлоискателя Квазар

Описание меню и настроек в металлоискателе Квазар — Меню и настройка металлоискателя Квазар

Заключение: Металлоискатель КВАЗАР имеет не сложную схему, и не дорогие комплектующие (микроконтроллер, экран и т. д.), что делает его очень привлекательным для самостоятельного изготовления. В работе Квазар показывает вполне приятные характеристики, и хорошие результаты, и вполне может конкурировать с фирменными металлоискателями начального уровня.

Свое продолжение проект металлоискателя получил в версиях КВАЗАР ARM и КВАЗАР

AVR, поэтому стоит преступать к изготовлению именно этих вариантов металлодетектора, так как для КВАЗАРА автор перестал выпускать обновления прошивок!

При написании, использовались материалы с сайта автора — http://fandy.ucoz.org/

Все вопросы по металлоискателю Квазар можно задать в комментариях к этой статье. А также написать свой отзыв, пожелание и предложение по дополнению этого материала.

ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

   В настоящее время существует множество металлоискателей на микросхемах. Но данная схема металлодетектора не содержит никаких микросхем, а только простые недорогие детали, которые можно легко найти.
Ниже смотрите схему самодельного металлоискателя: Предельное расстояние обнаружения по воздуху:
 5-ти копеечной монеты — 10-15 см
 закаточной крышки — 30 см

   Конструкция самодельного
металлоискателя
представлена на рисунке.


   Принцип работы металлоискателя основан на свойстве синхронизировать свои частоты. При попадании под одну из катушек металла, происходит срыв синхронизации этих частот и в наушниках появляется звук. Большинство деталей взаимствованы из отслужившей свой срок литературы. Провод для катушек взят провод диаметром 0.5 мм. В качестве штанги использовал лыжную палку. Катушка состоит из 30 витков с отводом от 10. Диаметр поисковой катушки металлоискателя 20 см.


   Схема собирается навесным монтажом и вместе с катушками крепится на основание с помощью лака. В качестве питания МД использовал батарейку от телефона. Включение и выключение металлоискателя происходит с помощью разъема для наушников. Когда наушники вставлены — металлоискатель работает. Фото как подключать наушники показано на рисунке.


   Для настройки металлоискателя во время поиска используется пластиковая гайка и винт с кусочком феррита или алюминия (можно взять каркас от катушки индуктивности). Резьбу смазываем
густой смазкой, чтобы вращение было плавным и не сбивалось от вибраций. Узел подстройки приклеивается рядом с катушкой. Настройка производится вдали от металлических предметов. Подсоединяем наушники — сразу пищит.


   Если не пищит – ошибка в схеме. Или, что бывает редко, генераторы синхронизировались. Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток, пока не замолчит. На любую катушку сверху клеим трубочку с ферритом. Перед началом работы подключаем наушники, тем самым включаем металлоискатель. Подстраиваем частоту на грань срыва синхронизации.
Желательно, чтобы в наушниках были слышны щелчки, это максимальная чувствительность. При поиске, по изменению звука в наушниках, определяем наличие металлического предмета в грунте. Удачного вам копа!

   Форум по металлоискателям

   Форум по обсуждению материала ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ


Самодельные металлоискатели схемы смотреть. Высокочувствительный металлоискатель цветных металлов

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

Почему именно Volksturm был назван лучшим металлоискателем? Главное — схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации — определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353.

Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

1. Принцип работы и обнаружения целей этого металлоискателя?
2. Как проверить Работает ли плата металлоискателя?
3. Какой резонанс выбрать?
4. Какие конденсаторы лучше?
5. Как настроить резонанс?
6. Как сводить катушки в ноль?
7. Какой провод для катушек лучше?
8. Какие детали и чем можно заменить?
9. От чего зависит глубина поиска целей?
10. Питание металлоискателя Volksturm?

Принцип работы металлоискателя Volksturm

Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки — передающую и приемную.

Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит — значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит.
Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.

Как проверить работает ли плата металлоискателя

Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет — проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ — если есть реакция, все операционники работают, если нет — проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом — заменяем кварц.

3. Проверили усилители и генератор. Если все исправно, но все равно не работает — меняем ключ (CD 4066).

Какой резонанс катушек выбрать

При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему металлоискателя

Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек металлоискателя

Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь — у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) — на черные металлы будет протяжный звук, цветные — короткий.

Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её — другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В — очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости — 0.01 мкф (0.07+0.01=0.08). Смотрим — уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ — смотрим на вольтметр, а там 20 В. Великолепно, едем дальше — ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки — нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) — катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц — можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.

Какой провод для поисковых катушек лучше

Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё — лучше. Но если намотать 1 мм — будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали — столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 — ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой — типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией — фум лента или изолента. Далее — обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично — иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.

Какие детали и чем можно заменить

Транзисторы :
BC546 — 3шт или КТ315.
BC556 — 1шт или КТ361
Операционники :

LF353 — 1шт или меняйте на более распространенную TL072.
LM358N — 2шт
Цифровые микросхемы :
CD4011 — 1шт
CD4066 — 1шт
CD4013 — 1шт
Резисторы постоянные , мощностью 0,125-0,25 Вт:
5,6К — 1шт
430К — 1шт
22К — 3шт
10К — 1шт
390К — 1шт
1К — 2шт
1,5К — 1шт
100К — 8шт
220К — 1шт
130К — 2шт
56К — 1шт
8,2К — 1шт
Резисторы переменные :
100К — 1шт
330К — 1шт
Конденсаторы неполярные :
1нФ — 1шт
22нФ — 3шт (22000пФ = 22нФ = 0. 022мкФ)
220нФ — 1шт
1мкФ — 2шт
47нФ — 1шт
10нФ — 1шт
Конденсаторы электролитические :
220мкФ на 16В — 2шт

Динамик миниатюрный.
Кварцевый резонатор на 32768 Гц.
Два сверхярких светодиода разного цвета.

Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 — К561КТ3, CD4013 — 561ТМ2, CD4011 — 561ЛА7, LM358N — КР1040УД1. У микросхемы LF353 — прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно — LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм — чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации — 10 мА. И не забудь про панельки — удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 — в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы — 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для варианта и для (вариант с ручной отстройкой от земли).

От чего зависит глубина поиска целей

Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см — большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под старого монитора 15″. В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50×70 мм — 60 см, гайка М5-5 см, монетка — 30 см, ведро — около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

Питание металлоискателя

Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай — питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант — крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.

Самодельный металлоискатель

А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание — ноль эмоций. Меряю напряжение на ногах генератора — на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю — на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа — пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя — красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

Теперь настраиваем плату металлоискателя. Не работал регулятор «SENS» — чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора «THRESH» — порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще — разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать — раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит «ноль» и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

Металлоискатели или металлодетекторы – это разнообразное семейство измерительных приборов, действие которых основано на отличиях в электромагнитном излучении предметов.

Использование металлоискателя

Профессиональные высокочувствительные металлодетекторы используются в повседневной работе различных пунктов досмотра, с их помощью ведутся поисковые и дознавательные действия полицейских и спасательных служб.

Огромная армия любителей-кладоискателей по всему миру практикует долгие и неспешные походы с металлоискателями. Иногда такое развлечение приносит доход и даже известность.

В наше время уже налажена индустрия детекторных (распознающих) приборов на все случаи жизни, отличающихся не только по принципам работы, но и широким диапазоном цен и технических характеристик.

Простые магнитные детекторы

Принцип работы простейшего металлоискателя основан на электромагнитной индукции – в приборе находится электромагнитная катушка, которая за счет колебаний и искажений своего поля фиксирует находящиеся поблизости электропроводящие и железо-магнитные материалы, создавая при этом звуковой или визуальный сигнал.

Первый опыт сборки металлоискателя в домашних условиях может стать началом серьезного увлечения: новые конструкторские решения и даже изобретения в этой сфере прикладной радиоэлектроники не исключены даже на любительском уровне.

На схеме показано строение простейшего низкочастотного магнитного детектора.

В производстве металлодетекторов используются сотни различных разработок. Для того чтобы претворить в жизнь одну из них самостоятельно, нужно будет изготовить печатную плату своими руками, закупить необходимые катушки, транзисторы, резисторы, конденсаторы и т.п., и осуществить сборку прибора.

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Оба устройства должны быть из разряда самых дешевых, в приемнике должен быть АМ-диапазон и магнитная антенна, а калькулятор должен при работе излучать импульсные радиопомехи.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

Сборка металлоискателя

  • Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
  • Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
  • Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
  • Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
  • Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Фото металлоискателей своими руками

Обратите внимание!

Обратите внимание!

Под названием «Малыш FM».

Данный прибор обладает очень важной функцией, в нем есть селективность металлов.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Вот сама схема

МД содержит минимум деталей, потому что в его схеме применен микроконтроллер, очень прост в сборке, но глубина обнаружения у него не очень, от 3см до 10-12 см, что в принципе нормально для такого простого прибора. Прибор имеет кнопку для отстройки от грунта.

Для сборки нам потребуется:
1) PIC12F675 или 629 (микроконтроллер)
2) Кварц 20MHz
Конденсаторы
3) 15пФ-2шт(керамические)
4) 100нФ-1шт (керамический)
5) 10мкФ(электролитный)
6) 100нФ-2шт (пленочных) и не каких других
7) Динамик
8) Кнопка

Резисторы 470 Ом и 10 КОм

AMS1117- стабилизатор напряжения на 3,3 вольта

Прибор очень прост и я решил собрать его без всяких печатных плат. Берем кусок текстолити или толстого картона


Сверлим отверстия для деталей. Как указано на схеме


Еще раз конденсаторы 100нФ должны быть обязательно пленочными, как на фото. С другими не факт что заработает.


Ставим все детали как показано на схеме, спаиваем их вместе.


Вот так выглядит стабилизатор напряжения и как его следует подключать.


Далее можно переходить к изготовлению поисковой катушки.

Для намотки катушки берем любую кастрюлю или горшок, да все что угодно подходящего диаметра. Я мотал на кастрюле. Провод желательно 0,3мм, но у меня был 0,4 мотал им.

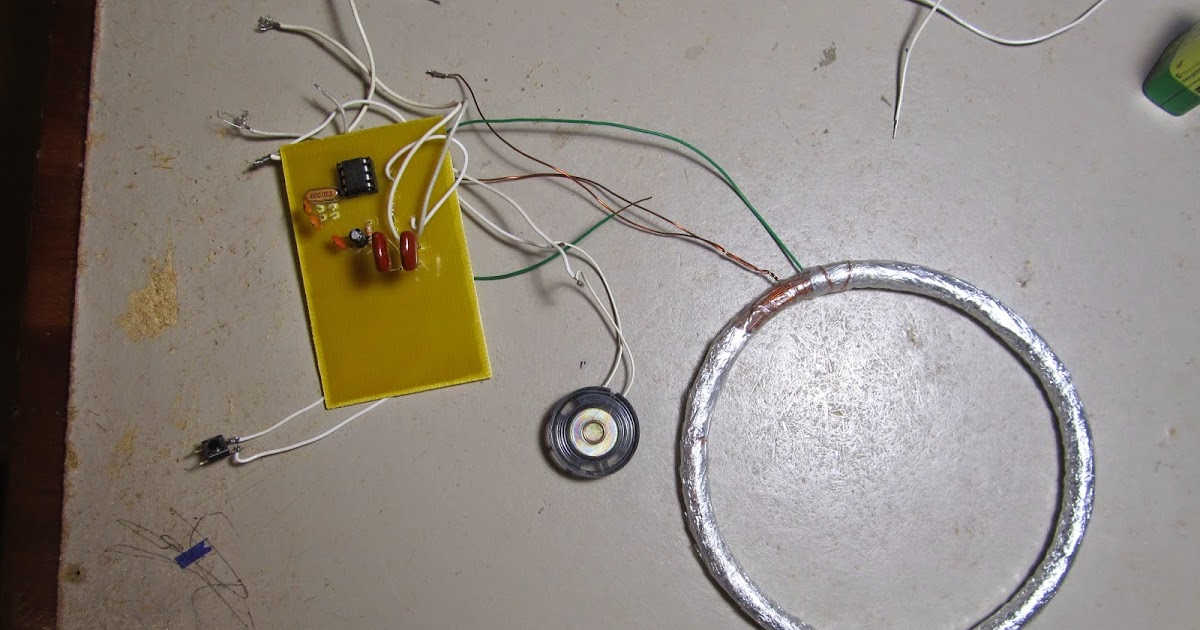

Вот что должно получится


Катушка должна быть жесткой, и плотной. Для этого обматываем ее скотчем, очень плотно.


Для того что бы наш прибор не реагировал на помехи и не давал ложных срабатываний, катушку нужно экранировать. Берем простую пищевую фольгу и обматываем ею катушку.


Главное что бы концы фольги не замыкались. На один конец фольги приматываем провод и плотно всю катушку снова обматываем скотчем.


Подключаем катушку, а провод от фольги подключаем к минусу на плате.


Теперь осталось просто прошить микроконтроллер и все, прошивка находится ниже.

Для этого металлоискателя нужно подключать наушники от плеера, но у меня был только маленький динамик, так что звук слышно плохо, с наушниками будет хорошо слышно.

Настраивать ничего не нужно, схема простая и в основном всегда работает с первого раза (у меня всегда с первого раза)

У кого нет программатора для прошивки микроконтроллера обращайтесь помогу с уже прошитыми ([email protected]) или в комментарии

ВОТ ВИДЕО РАБОТЫ


Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.

Простой металлоискатель Малыш FM в домашних условиях — схема, монтаж

Малыш ФМ — это один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпойнтера.

Работает Малыш ФМ по принципу частотомера (до этого его применяли в МИ Кощей ФМ). Схема металлоискателя простая, поисковую катушку также несложно сделать своими руками в домашних условиях. Именно по этой причине Малыш ФМ сыскал популярность сред радиолюбителей, несмотря на небольшие недостатки, о которых поговорим ниже.

Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Работа металлодетектора была нестабильна из-за постоянного дрейфа, а глубина поиска — сравнительно небольшая. Однако в Малыше ФМ эти проблемы попытались устранить программно и кое-что из этого получилось.

Схема металлоискателя Малыш ФМ


Схема металлоискателя Малыш ФМ


Все детали просты и доступны. Главное, использовать термостабильные конденсаторы, их можно взять из сгоревшего мультиметра или советские К71. А вот керамические конденсаторы не подходят.

Обратите внимание! Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!


Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:


Для питания металлоискателя подойдут батарейки типа «Крона» или другой источник питания от 9 до 12 В. Сама плата металлоискателя потребляет всего 10 мА, а увеличение энергопотребления может вызвать только мощный динамик. По этой причине лучше использовать пьезодинамики или наушники.

Плату и прошивку для металлоискателя Малыш ФМ можно скачать ниже.

Файлы для скачивания:

Изготовление катушки для металлоискателя МАЛЫШ ФМ

Катушка для металлоискателя Малыш ФМ также важна, как и качественные конденсаторы. Вместе с конденсаторами она образует колебательный контур с частотой 19 кГц.

Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера или пляжного металлодетектора.

Данные для намотки катушки: на обод диаметром 70 мм используется провод сечением 0.1–0.18 мм (95 витков).

На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:


Для пляжника: на обод диаметром 180 мм используется провод ПЭТ 155 0.1–0.18 (55 витков).

Далее витки снимаются с обода и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги). Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».


Видео, как работает металлоискатель Малыш ФМ:

Как сделать металлоискатель своими руками — схема МИ ШАНС, подробная инструкция


Представляем вашему вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. По сравнению с другими подобными устройствами, он имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный своими руками металлоискатель ШАНС с катушкой диаметром 25 сможет найти обручальное кольцо на расстоянии 18 см, а каску — 40–45 см. Максимальная глубина поиска — 1 метр.

Схема металлоискателя ШАНС


Схема металлоискателя ШАНС


Также приводим схему кнопок управления металлоискателем:


Схема кнопок управления металлоискателя ШАНС


Схема имеет средний уровень сложности. Для сборки металлоискателя своими руками в домашних условиях понадобится некоторый опыт.

Необходимые компоненты для сборки металлоискателя ШАНС своими руками

Схема МИ ШАНС содержит микроконтроллер, поэтому для его успешной сборки понадобится внутрисхемный программатор. Также в схеме имеется ряд достаточно дорогих компонентов: экран, процессор и АЦП.

По самой сборке прибор не сложнее, чем Tracker PI-2 и Clone PI-W, а по настройке — даже проще, поскольку в нём нет даже традиционного подстроечника для балансировки ОУ.

Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения можно переходить к дальнейшей сборке прибора, поскольку найти его весьма непросто.

По схеме — МСР3201, но есть и аналоги — ADS7816, ADS7817, ADS7822, LTC1285, LTC1286, SP8528 (могут чем-то отличаться).

После этого, следующим важным пунктом идёт ЖКИ-индикатор, как самая дорогая деталь, его цена — около 10 долларов. Подходят любые индикаторы на встроенном контроллере HD44780 (почти все именно такие), их выпускают многие фирмы, поэтому давать конкретную маркировку очень сложно. Лучше всего просто выбрать ЖКИ-индикатор со встроенным контроллером на две строки по 16 символов. Будет он с поддержкой кириллицы или нет — не важно. Будет у него подсветка или нет — тоже не важно, если не планируется использование в тёмное время суток или в подвалах/катакомбах. Но в любой маркировке нужного индикатора будет иметь место «1602» — обозначающее, что это знакосинтезирующий индикатор с двумя строками по 16 символов.

Если вы такой индикатор держите в руках впервые, с ним лучше сразу «ближе познакомиться». Хорошо, если найти на него даташит, но можно обойтись и без него, если внимательно осмотреть. Подключаем от внешнего источника +5 В на вывод 2 индикатора, а землю — на выводы 1 и 5. Обычно, отверстия и экран самого индикатора сидят на массе, а печатные проводники питания шире, чем сигнальные — это тоже поможет лучше и правильнее разобраться.

Вывод 3 индикатора через подстроечный резистор 22 кОм садим на массу (как на схеме прибора). Включаем и вращением этого подстроечника добиваемся красивого отображения всей верхней строки индикатора. Желательно разобраться и с подсветкой — она выведена на противоположную сторону индикатора двумя отдельными выводами, может быть продублирована и на выводы 15 и 16 (обычно). Находим, где «плюс», где «минус», пробуем запитать от +5 В, желательно через резистор 200 Ом (как на схеме). Вот теперь с индикатором вы хорошо знакомы, настроили контрастность и можно быть уверенными, что из-за него у вас уже проблем не будет.

Теперь, что касается остальное комплектации, из ОУ (по схеме он ОР37) пока что рабочей оказалась только NE5534P, которая намного дешевле указанной ОР37 и более распространённая. Преобразователь положительного напряжения с +12 В в отрицательное -12 В можно применить без буквы S в названии. Вместо полевичка КП505 идёт КП501А.

Подробная инструкция по сборке металлоискателя ШАНС своими руками

Процесс сборки металлодетектора ШАНС нужно начать с изготовления печатной платы. Скачать рисунок печатной платы и другие материалы для сборки металлоискателя ШАНС своими руками от можно ниже.

Файлы для скачивания:

Собранная плата металлоискателя ШАНС выглядит так:


Плата металлоискателя ШАНС 2D


Плата металлоискателя ШАНС 3D


После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.

Все версии прошивок для скачивания:

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже:


После этого, к металлоискателю подключаем питание, и он должен заработать. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Металлоискатель ШАНС своими руками — изготовление катушки


Для намотки катушки можно использовать обмоточный провод сечением 0,67–0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с металлоискателем, его стоит засунуть в корпус и изготовить для него штангу.


Ложные срабатывания у металлоискателя ШАНС отсутствуют, если поблизости нет включенных электроприборов. Чувствительность хорошая, как для селективных МД. Селективность и дискриминация своё дело делают. Все нюансы, которые сопутствуют работе даже очень приличных и дорогих фирменных приборов, аналогично отрабатывают и здесь — например, плоские железные предметы «бьют в цветняк», так как в них проводимость тоже неслабая. Ждать здесь чудес особо не приходится — природу не обманешь, но с опытом по индикатору и звуку отличить железки от латуни и бронзы можно.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают трудности. Также прибор, как и другие импульсные металлоискатели, плохо видит золотые цепочки.

Видео с запуском МИ ШАНС на столе:

Металлоискатель Clone PI в домашних условиях — схема и подробная инструкция

Clone PI это импульсный металлоискатель без определения типа металлов, который может работать с катушками различных размеров. При использовании кольца диаметром 20 см, МИ Клон может находить монету на глубине до 25 см, а крупный металл — до 1 метра.

За основу Клона взята схема металлоискателя Tracker PI-2 с внесением в нее некоторых изменений.

Металлоискатель Clone PI имеет следующие отличия от оригинала (Металлоискателя Tracker PI-2):

  • Использование микроконтроллера AVR вместо PIC-контроллера.
  • Использование ЖКИ экран без светодиодов для индикации.
  • Наличие быстрой и медленной автоподстройки.
  • Все управление металлоискателем кнопочное (без переменных резисторов).

Схема металлоискателя Clone PI


Схема металлоискателя Clone PI

Внимание: последние версии прошивок для металлоискателя выпускались для микроконтроллера PIC18F252!


Клон ПИ — это импульсный металлоискатель средней сложности, для новичка он будет сложен в изготовлении. Однако человек, имеющий небольшой опыт в сборке металлоискателей или другой электроники, сможет с ним справиться.

Схема металлоискателя Клон содержит несколько дорогостоящих элементов: ЖКИ экран, АЦП MCP3201 и микроконтроллер. Перед началом изготовления металлоискателя, обязательно приобретите АЦП, так как с его покупкой могут возникнуть трудности!

Также схема металлоискателя, содержит программируемый микроконтроллер, поэтому для его изготовления вам понадобится программатор с поддержкой программирования микроконтроллеров — PIC18F252 и умение им пользоваться.

На экране, металлоискатель Клон Пи выводит следующую информацию:

  1. Уровень отклика («быстрый» и «медленный» слайдеры).
  2. Напряжение питания.
  3. Порог (величина, обратная чувствительности).
  4. Громкость.
  5. Признак активности автоподстройки (отклик превышает порог в любую сторону).
  6. Признак медленной автоподстройки (отклонение отклика в положительную сторону), совпадает со звуковой сигнализацией.
  7. Индикатор включённой подсветки дисплея.
В работе металлоискатель Клон показал себя весьма неплохо. При качественной сборке Клон практически не отличается по поисковым характеристикам от Tracker PI и других импульсных металлоискателей.

Сборка металлоискателя Clone PI своими руками

Сборку металлоискателя Clone PI, как уже сказано выше, следует начать с поиска и покупки деталей, для изготовления печатной платы. После этого можно переходить к непосредственному процессу изготовления и сборки.

Первым делом, необходимо вытравить печатную плату:


Печатная плата металлоискателя Clone PI


После изготовления печатной платы в нее необходимо впаять все радиодетали. Микросхемы лучше установить на панельки. Также к плате подключаем кнопки управления, экран, динамик и разъемы для катушки и питания металлоискателя. После окончания пайки плату необходимо промыть спиртом и хорошо просушить.

Затем внимательно осматриваем плату, чтобы выявить непропаенные места и «залипухи». Если все хорошо, можно приступать к программированию микроконтроллера.

Прошивки, рисунки печатной платы и прочие материалы, которые могут понадобиться при создании металлоискателя Клон Пи своими руками в домашних условиях, вы можете скачать ниже.

Файлы для скачивания:

После программирования, микроконтроллер устанавливаем на плату, и уже можно увидеть первые плоды своего труда.

Питание металлоискателя лучше подавать через предохранитель (2–5 А). В случае замыкания или ошибки при пайке он может спасти вашу плату!


Если металлоискатель включился, на экране все показывает, подает звук и реагирует на кнопки управления, то можно переходить к изготовлению поисковой катушки. Если что-то не работает, то возвращаемся к этапу визуального осмотра, проверке платы по схеме и выявлению дефектов сборки!

Изготовление поисковой катушки для металлоискателя Клон ПИ

Простую поисковую катушку для металлоискателя Clone PI своими руками можно изготовить из обмоточного эмаль провода диаметром 0,6–0,8 мм, намотав 25 витков на оправку диаметром 25–27 см. В качестве оправки можно использовать кастрюльку или другой подходящий круглый предмет.

Затем витки катушки туго уматываем изолентой или скотчем. К концам катушки подпаиваем свитый многожильный провод сечением 0,75 мм и длиной 1–1,3 метра. Для удобства работы, защиты катушки от ударов и придания ей эстетического вида, можно ее засунуть в такой корпус:


К концу катушки подпаиваем разъём и подсоединяем ее к металлоискателю. Включаем его и проверяем наличие реакции на металл. Если реакция есть и у вас хорошая чувствительность, то можно произвести подстройку металлоискателя и приступать к окончательной сборке металлоискателя в корпус. На фото ниже приведен пример расположения элементов металлоискателя внутри корпуса.


После сборки металлоискателя и катушки в корпус остается изготовить к нему штангу и приступать к поискам!
  • Смотрите также, как сделать своими руками

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель .

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях , буду собранны: лучшие схемы металлоискателей , их описания, программы и другие данные для изготовления металлоискателя своими руками . Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов .

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1. Паяльник, припой, олово и другие паяльные принадлежности.
  2. Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3. Материалы и навыки по изготовлению печатной платы.
  4. Минимальный опыт и знания в электронике и электротехники также.
  5. А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска
есть
Рабочая частота 4 — 17 кГц
Уровень сложности Средний

Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 16 кГц
Уровень сложности Средний

Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий

простые и посложнее – на золото, черный металл, для стройки.

Инструментарий и подробная инструкция для изготовления металлоискателя Бабочка своими руками

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель .

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях , буду собранны: лучшие схемы металлоискателей , их описания, программы и другие данные для изготовления металлоискателя своими руками . Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов .

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1. Паяльник, припой, олово и другие паяльные принадлежности.
  2. Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3. Материалы и навыки по изготовлению печатной платы.
  4. Минимальный опыт и знания в электронике и электротехники также.
  5. А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска
есть
Рабочая частота 4 — 17 кГц
Уровень сложности Средний

Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 16 кГц
Уровень сложности Средний

Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий

Представляю вам схему и конструкцию простого металлоискателя для изготовления своими руками

Рис. 1. Принципиальная схема металлоискателя

Схема основана на двух микросхемах NE555. Здесь присутствует передающая (Tx) и приемная (Rx) катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около 700 Гц. Это частота слышимого диапазона. Импульсы передаются через токоограничивающий резистор R3.

Обе катушки располагаются в пространстве таким образом, что они совместно образуют некую зону перекрытия и система находится в индукционном балансе. При этом в принимающей катушке нулевое напряжение и правая часть схемы никак не реагирует. Если поблизости появляется металлический предмет, то происходит дисбаланс и появляется звуковой сигнал.
Сигнал от приемной катушки усиливается транзистором VT1 и поступает на вход второй микросхемы. В качестве биполярного транзистора VT1 использован КТ3102ЕМ, его можно заменить на любой аналогичный с большим коэффициентом усиления. С помощью четырех резисторов R5 — R8 образован делитель напряжения. Переменные резисторы служат для настройки металлоискателя. R6 является подстроечным и настраивается после взаимного размещения катушек. А R7 и R8 служат для грубой и точной настройки, их следует установить на корпусе прибора (обеспечьте к ним легкий доступ).
Звуковой сигнал создается благодаря пьезоизлучателю BA1, который можно взять от ненужного мультиметра. Но при тестировании схемы мне понравилось звучание пьезоизлучателя со встроенным генератором. Несмотря на то, что на выходе DD2 формируется импульсный сигнал он не только будет хорошо сигнализировать, но и позволит уловить малейшие изменения звука при обнаружении металлического объекта.

Создание катушек

Для намотки катушек металлоискателя потребуется эмалированный обмоточный провод, диаметром от 0,3 мм. В моем случае использован максимально допустимый диаметр 0,7 мм.
Оптимальный диаметр намотки катушки составляет примерно 15-16 см. Следует подобрать какой нибудь круглый предмет (например ведерко), чтобы вокруг него наматывать катушку. Но можно воспользоваться приспособлением. Для этого на чистую деревянную поверхность нужно забить гвозди по заранее начерченному кругу.

Внутренний диаметр в моем случае 15,5 см. Я намотал 25 полных витков. Количество витков можно и даже нужно делать больше чем у меня, к примеру около 50 витков. Сам обмоточный провод можно взять от ненужных электродвигателей или силовых трансформаторов.
Когда катушка будет намотана, аккуратно достаем ее из приспособления и обматываем бумажным скотчем. В итоге необходимо сделать две абсолютно одинаковые катушки. Далее ножом соскабливаем лак и после очистки эти концы нужно залудить.

Обмотки имеют свойство изгибаться и терять правильную геометрию, поэтому катушки нужно полностью обмотать, например бумажным скотчем. После этого их нужно немного приплюснуть там где они перекрывают друг друга. Часто их делают похожими на букву «D» как показано на рисунке ниже.

В качестве основания для поисковых катушек удобно использовать сэндвич-панель, которая используется для откосов пластиковых окон.

Плата будет находиться на некотором расстоянии от поисковых катушек и не рекомендуется использовать обычные провода. Для соединения катушек с платой я использовал экранированный провод, если не ошибаюсь от микрофона.


Экранированный провод для соединения катушек с платой.

Центральный провод нужно припаять к началу катушки, а другой к минусу питания как показано выше.
Для обеих катушек, естественно, провода будут отдельные, чтобы не было помех.

Расположение и настройка катушек

Настройка системы начинается до приклеивания катушек к основанию.

Подстроечный резистор R6 устанавливаем примерно на 90 кОм, а регулировочные резисторы R7 и R8 ставим в среднее положение. Теперь нужно подвигать катушки. Прибор будет издавать звук в двух положениях. При широком и узком перекрытии. Я советую зафиксировать катушки при их узком перекрытии как показано на рисунке ниже (положение 2). По моим наблюдениям в положении 2 чувствительность лучше и происходит более точное позиционирование.

После этого нужно хорошенько приклеить к основанию. Я это сделал с помощью термоклея. Но если есть желание можно в основании проделать углубления для катушек и залить их эпоксидкой.

После того как клей застыл нужно снова подкорректировать настройки. R7 и R8 мы пока не трогаем, они установлены в среднее положение и резистором R6 нужно добиться такого положения, при котором звуковой излучатель немного потрескивает и так сказать находится в пограничном положении между молчанием и пищанием (на грани срыва). В дальнейшем при использовании металлоискателя потребуется только корректировать положение R7 и R8. Это обусловлено тем, что прибор не идеальный, катушки не экранированы, а также настройки будут портиться при потере напряжения батарейки.

Вариант доработки

По желанию можно произвести дополнительную доработку катушек — экранирование от внешних электромагнитных полей («щит Фарадея»). Это делается после первоначального покрытия обмоток, который был описан ранее (бумажным скотчем или изолентой). Затем нужно взять длинные полоски алюминиевой фольги и обмотать катушки. Это делается не полностью, а оставляется зазор около 1-2 см в месте вывода проводов. Фольга соединяется с концом катушки и подключается к минусу питания. После этого катушка покрывается изолентой.

Я не стал этого делать, так как боялся потери чувствительности.

Конструкция металлоискателя

После пайки компонентов, с поверхности платы желательно удалить остатки флюса и канифоли, т.к. они могут плохо влиять на работу схемы.
Разместить плату я решил в металлической коробочке, и чтобы не было замыкания с паянными соединениями, дно корпуса было покрыто изолентой. Позже я скорее всего, подберу пластмассовый корпус.

Всегда обращайте внимание на жесткость закрепления кабелей, т.к. будет обидно если в процессе использования что нибудь отпаяется.
Схема будет питаться от батарейки типа «кроны». Схема имеет низкое энергопотребление, но все таки лучше поставить алкалиновую батарейку, она обеспечит работу устройства на несколько «копов».

Рукоятка была сделана из металлопластиковой водопроводной трубы, а ближе к основанию она продолжена пластмассовыми трубками, чтобы катушки не реагировали на саму рукоятку из металлопласта. Конструкция получилась довольно легкая. Укладку экранированных проводов произвел изолентой. Коробочку с платой металлоискателя установил повыше, чтобы регулировочный резистор был под рукой.

Совет

Каждый раз перед использованием металлоискателя, следует переменным резистором добиться быстрого потрескивания излучателя. Чем быстрее треск, тем больше чувствительность.


Первая находка

Эксперимент: монету диаметром 2,5 см я закопал в земле на глубине 25 см. При сканировании, катушки находились на расстоянии 5 см от земли. При этом металлоискатель издавал отчетливый сигнал. Предполагаю, что крупные металлические предметы будут «прозваниваться» глубже.

В любом случае мне требуется определенное время, чтобы привыкнуть к металлоискателю и после некоторых поисков, подвести окончательные результаты его способностей.

К этой статье имеется видеоролик, в котором показан процесс создания металлоискателя и его тест.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
DD1, DD2 Программируемый таймер и осциллятор

NE555

2 В блокнот
VT1 Биполярный транзистор

КТ3102ЕМ

1 В блокнот
R1 Резистор

1 кОм

1 В блокнот
R2 Резистор

100 кОм

1 В блокнот
R3 Резистор 470 — 680 Ом 1 В блокнот
R4 Резистор 2 — 2. 2 МОм 1 В блокнот
R5 Резистор

10 кОм

1 В блокнот
R6 Подстроечный резистор 100 кОм 1 В блокнот
R7 Переменный резистор 100 — 500 кОм 1 Грубая настройка

Многие люди, желающие найти клад или же что-то ценное, сразу же отправляются в магазин, в поисках хорошего металлоискателя! В нашей статье, мы расскажем, как сделать металлоискатель в домашних условиях.

Как сделать металлоискатель в домашних условиях?

Приступим к нашей сборке, что же нам понадобится:

1. Калькулятор;
2. Наушники;
3. CD и DVD диск;
4. Изолента;
5. 9V батарейка;
6. Клей;
7. Ножницы.

Шаг №1. Отрезаем штепсель наушников и оголяем провода.

Шаг №2. Один оголенный провод с помощью клея прилепим к CD диску. Хватит всего одной капли клея. После чего, изолентой закрепите провод на диске. Не лепите изоленту поверху клея!

Шаг №3. Второй оголенный провод лепим к DVD диску таким же способом.

Шаг №4. Берем батарейку и присоединяем её проводами к двум дискам, там, где прикреплены наушники. Хорошо закрепите провода, чтобы они не отвалились.

Шаг №5. Возьмите калькулятор и положите его в середине CD диска. Прилепите его изолентой.

Шаг №6. Положите сверху DVD и закрепите конструкцию изолентой. Положите батарейку в центре DVD диска и закрепите её. Проверьте, чтобы наш металлоискатель был тщательно склеен.

Ваш металлоискатель готов! Проведите им над металлическими предметами и услышите звук в наушниках!

ВИДЕО. Как сделать металлоискатель.

Как сделать простой металлоискатель?

Нам понадобится:

1. Динамик;
2. Провод ПЭЛШО;
3. Изолента;
4. Фольга от конденсатора электролита;
5. Луженый провод;
6. Конденсатор;
7. Два светодиода.

Шаг №1. Сделаем корпус для металлоискателя. Для этого можно взять корпус от монитора, диаметром примерно 180мм.

После Шага №1 начинаем делать катушку для металлоискателя.

Провод ПЭЛШО 0,4-0,7 мм намотаем на кастрюлю подходящего диаметра. После чего нужно аккуратно снять и обмотать изолентой.

Шаг №2. Поверх изоленты следует намотать фольгу от конденсатора электролита, после чего снова обматываем изолентой. При каждой обмотке подключаем конденсатор, примерно на 0,1 мкФ.

Шаг №3. Полностью изолируйте изобретение от попадания влаги.

Шаг №4. Подключите два светодиода на контакт 7 U2B. Один на «плюс», второй на «минус». Не забудьте прикрепить резисторы по 470 Ом. Старайтесь выбрать самые яркие светодиоды, чтобы их было видно и днем.

Шаг №5. Возьмите динамик и присоедините его к нашему устройству.

Металлоискатель готов! С его помощью Вы сможете обнаружить много интересных вещей!

ВИДЕО. Как сделать металлоискатель из магнита?

Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками. Вот и я решил собрать свой первый металлоискатель . В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта, отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.

Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.

Схема металлоискателя на микросхемах

Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.

Перестраиваемый генератор собран на микросхеме к176ла7. Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:

Если громкости окажется слишком много, можно ввести в схему регулятор громкости:

Детали самодельного металлоискателя:

  • Микросхемы; К176ЛА7, К176ЛА9
  • Кварцевый резонатор; 1 МГц
  • Варикап; Д901Е
  • Резисторы; 150к-3шт., 30к-1шт.
  • Резистор переменного сопротивления; 10к-1шт.
  • Конденсатор электролитический;50Мкф/15 вольт
  • Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами. Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м.

Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец 60-х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей – маленькие затраты.

Соберем простейший металлоискатель, работающий на двух генераторах частоты – металлоискатель на биениях. При одинаковой частоте генераторы синхронизированы, но при попадании в поле одной из катушек металла происходит изменение частоты в одном из генераторов. В результате схема воспроизводит в динамике звук разности частот двух генераторов.

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое. Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей. Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

  1. Кусачки для работы с проводами и деталями;
  2. Ножик;
  3. Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
  4. Паяльник;
  5. Набор отверток.

Необходимые материалы:

  1. Изолента;
  2. Набор для пайки. Можно использовать просто канифоль и припой;
  3. Клей;
  4. Детали и плата для схемы;
  5. Провод для катушки;
  6. Кусок пластика и пластиковая труба;
  7. Крепежные изделия.

Подготовка деталей

Здесь описана подробная инструкция о выборе и поиске деталей.

Вначале необходимо определиться с материалом и креплением составных частей металлоискателя и найти необходимые комплектующие.

В качестве штанги можно использовать костыль с подлокотником, удочку, трубу из сшитого полиэтилена или поливинилхлорида (рис. 2).

Катушки и схема будут размещаться внизу на подставке, прикрепленной к штанге. Так что важно учесть жесткость штанги и ее материал. Предпочтение лучше отдать диэлектрикам, т.е. не проводящим электрический ток – пластик, дерево и другое. Необходимо сделать ручку, чтобы было комфортно держать изготавливаемый металлоискатель. В случае с костылем, она не нужна, но в другом случае можно прикрепить как руль от велосипеда, так и другую самодельную конструкцию.

Подставку для схемы и катушек можно сделать из обычного пластика. Его легко обрезать, и он мало весит. Понадобится один нижний лист, так как для регулировки устройства нужен доступ к катушкам. Для уменьшения вибрации схемы с катушками желательно выбрать пластик попрочнее.

После подготовки штанги и подставки необходимо их соединить. Можно воспользоваться крепежными изделиями, но не стоит забывать, что для правильной работы схемы не стоит подносить металлические изделия ближе, чем на 30 см. Поэтому используем хороший клей, например, жидкие гвозди. Можно использовать и другие материалы – все зависит от ваших способностей в слесарных и столярных работах.

Провод для катушек должен быть изолирован. Подойдет эмалированный медный провод диаметром 0,5 – 0,7 мм марки ПЭВ или ПЭЛ. Длина провода около 100 метров. Лак для фиксации деталей подойдет масляный.

Монтаж деталей можно осуществить навесным способом на текстолите или на картоне. Для начинающих радиолюбителей в специализированных магазинах можно купить обработанный текстолит c завода или материал с отверстиями для деталей. Так же можно самому сделать плату из цельного необработанного текстолита. Для этого нужно пометить размещение контактов радиодеталей на схеме, затем разделить участки текстолита ножиком и выполнить залуживание площадок и дорожек (рис. 3). Лишнюю часть текстолита обрезаем пилой для пластика.

Для сборки рабочего металлоискателя радиодетали можно найти дома в старой радиоаппаратуре, но желательно приобрести в магазине. Одинаковые детали должны быть полностью идентичные и желательно из одной партии. В таблице 1 приведен перечень необходимых деталей и комментарии, выполнение которых приведет вас к сборке качественного металлоискателя.

После нахождения всех необходимых деталей можно без проблем собрать металлоискатель в домашних условиях.

Сборка устройства

Рассмотрев перечень необходимых материалов и деталей, ответим подробно как же из них собрать металлоискатель своими руками.

Для намотки катушек используем любой круглый предмет диаметром 20 – 25 см. Количество витков равно 30-ти. Выводим один конец провода и наматываем 10 витков, после чего, не разрывая, выводим второй конец. Продолжаем намотку еще 20 витков и выводим третий конец. Выводы провода делаем с запасом от 10 до 20 см. Снимаем полученную обмотку с предмета и плотно обматываем изолентой, оставляя три вывода провода (рис. 5).

Вторую катушку выполняем аналогичным способом. Для наибольшего успеха выполняем катушки максимально одинаково, с зеркальным отражением.

Приступаем к сборке радиодеталей. Выставляем детали на плате и осуществляем пайку согласно схеме на рисунке 4. При использовании картона или материала с отверстиями, соединение деталей производим изолированными проводами с любым сечением. При использовании подготовленного текстолита, выполняем пайку к готовым дорожкам. Схему можно поместить в деревянную или пластмассовую коробочку.

Припаиваем выводы катушек, согласно схеме. Припаиваем и выводим два провода с разъемом для батарейки.

Подготавливаем подставку для схемы и катушек. Размеры подбираем с учетом того, что расстояние между катушками должно быть не менее 10 см, так как между ними должны, соответственно, вместиться схема и прикрепленная штанга.

Чтобы правильно закрепить катушки, временно подкидываем наушники к схеме и вставляем батарею. Небольшими передвижениями катушек добиваемся тишины в наушниках с единичными щелчками или максимально высокого, еле слышного звука. Пробуем поднести металл к одной из катушек, если слышим значительные изменения, это говорит о работоспособности металлоискателя. Фиксируем в таком положении катушки и плату. При возможности их лучше сразу же приклеить, а затем замазать масляным лаком.

Для наушников проделываем в штанге два отверстия – снизу и сверху. С помощью кусачек, изоленты и паяльника наращиваем провод наушников до необходимой длины – от схемы до области ушей человека. Сразу надо учесть рост. Протягиваем провод внутри штанги и припаиваем к схеме.

Обрезаем излишки подставки и прикрепляем к ней штангу удобным для вас способом.

Регулировка

Самая точная настройка – отсутствие в наушниках щелчков, и наличие еле слышимого высокочастотного писка.

Осуществляется регулировка тремя способами:

  1. Подносим металл поочередно к катушкам. На той катушке, где прекратился шум, выводим последний виток внутрь кольца катушки.
  2. Можно использовать маленькие кусочки алюминия. Подносим их к катушкам и добиваемся тишины или единичных щелчков. Закрепляем клеем.
  3. Закрепляем на катушке трубочку и просовываем через нее ферритовый стержень. Добившись нужного результата, закрепляем стержень в таком положении. Посмотрите видео ниже, на котором продемонстрировано как сделать самодельный регулятор для настройки данным способом.

При хорошем слухе и опыте можно использовать изготовленный металлодетектор как простой металлоискатель с дискриминацией, то есть с распознаванием типов металла.

Модернизация

Если разобрались как сделать самый простой металлоискатель своими руками, можно приступить к небольшой модернизации без микросхем на рисунке 9. Перечень деталей собран в таблице 2.

В новой схеме добавлен RC-контур, состоящий из резистора и конденсатора. Он позволит добиться повышенной чувствительности.

Добавлены переменные резисторы, чтобы регулировать схему, не трогая катушки. Это позволит запечатать чувствительный блок металлоискателя в прочную коробку, защищающую от ударов.

Вместо наушников можно использовать динамик с конденсатором для небольшого увеличения громкости.

В данной схеме катушки размещаются одна на одной, как показано на рисунке 10. Перед закреплением катушек осуществляем регулировку их перемещением.

При включении выставляем переменные резисторы в одинаковое положение и вращением добиваемся точной настройки. После чего остается только взять металлодетектор и отправиться на поиски самородков или металлов. Проверено на практике — если искать на любом русском пляже, то можно найти золото и серебро.

Самодельные металлоискатели, или как сделать металлоискатель своими руками

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель .

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайтао самодельных металлоискателях. буду собранны: лучшие схемы металлоискателей. их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов .

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1. Паяльник, припой, олово и другие паяльные принадлежности.
  2. Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3. Материалы и навыки по изготовлению печатной платы.
  4. Минимальный опыт и знания в электронике и электротехники также.
  5. А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

Самодельный металлоискатель на микросхеме, схема металлоискателя

Немного почитав радиолюбительские форумы по изготовлению металлоискателей, обнаружил, что большинство людей собирающих металлоискатели, на мой взгляд, незаслуженно списывают со счетов металлоискатели на биениях — так называемые BFO металлоискатели. Якобы это технология прошлого века и «детские игрушки». — Да, это простой и непрофессиональный прибор, требующий определенных навыков и опыта в обращении. Он не имеет четкой селективности металлов и требует подстройки в процессе эксплуатации. Однако и с ним можно производить удачный поиск при определенных обстоятельствах. Как вариант — пляжный поиск — идеальный вариант для металлоискателя на биениях.



Место для поиска с металлоискателем.

С металлоискателем нужно ходить там, где люди что-то теряют. Мне повезло, у меня есть такое место. Неподалеку от моего дома расположен заброшенный речной песчаный карьер, на котором летом постоянно отдыхают люди бухая и купаясь в реке. Понятное дело, они постоянно что то теряют. На мой взгляд, лучшего места для поиска с металлоискателем BFO придумать нельзя. Потерянные вещи моментально самозакапываются на небольшую глубину в сухой песок и отыскать их вручную уже практически невозможно.  Мистика какая то. Помню, в детстве уронил там в песок ключи от квартиры. Вот стою я, вот сюда упали ключи, но, сколько я не перекапывал тот участок — все безрезультатно. Они буквально провалились «сквозь землю». Просто заколдованное место. В то же время  на этом «золотом» пляже я  постоянно находил в песке чужие ключи, зажигалки, монеты, украшения и телефоны. А при последнем походе с металлоискателем – женское тонкое золотое кольцо. Оно было почти у поверхности чуть присыпано песком. Возможно, просто везение.  Собственно именно под этот пляж я и делал свой металлоискатель.



Достоинства металлоискателя на биениях.

Почему именно BFO? — Во первых, это самый простой вариант металлоискателя. Во вторых он обладает хоть какой то динамикой сигнала в зависимости от свойств предмета. Не то что импульсный металлоискатель – «пикающий» на все одинаково. Я не в коем случае не хочу принизить достоинства импульсного металлоискателя. Это тоже замечательный прибор, но для пляжа заваленного пробками и фольгой он не подходит. Многие скажут, что и металлоискатель на биениях не различает свойств предмета, воет и гудит на все одинаково. Однако это не так. Попрактиковавшись на пляже пару дней, я научился весьма неплохо определять фольгу как резкое и глубокое изменение частоты. Крышки же от пивных бутылок вызывают строго определенное изменение частоты, которое нужно запомнить. А вот монеты издают слабый, «точечный» сигнал — еле уловимое изменение частоты. Все это приходит с опытом при наличии терпения и  неплохого слуха. Металлоискатель на биениях — это все-таки «слуховой» металлоискатель. Анализатором и обработчиком сигналов здесь является человек. По этому вести поиск нужно обязательно на наушники, а не на динамик.  Причем лучший вариант – большие наушники, а не «затычки».



Конструкция металлоискателя.

Конструктивно я решил делать металлоискатель складным и компактным. Чтобы он  влезал в обычный пакет, дабы не привлекать внимание «нормальных» людей.  Иначе, добираясь до места поиска, выглядешь как «инопланетянен», или собиратель металлолома. Для этой цели я купил в магазине самое маленькое (двухметровое пятиколенное) телескопическое удилище. Оставил три колена. Получилась довольно компактное складное основание, на котором я и собрал свой металлоискатель.

Весь электронный блок был собран в уже полюбившимся мною пластиковом коробе для проводки 60х40. Из его пластмассы так же была сделана торцевая заглушка, перегородка отсека питания и крышка отсека питания .Части склеивались суперклеем и садились на болты М3.  Крепление электронного блока металлоискателя к удилищу выполнено в виде металлической скобы, которая вставляется на место рыболовной катушки с леской и фиксируется штатной гайкой удилища. Получилась отличная легкая и прочная конструкция. Наружу блока выведена кнопка питания, гнездо подключения катушки (пятиконтактное гнездо от «дедушкиного» магнитофона), регулятор частоты и гнездо под джек для наушников.

Печатная плата металлоискателя изготавливалась по месту разводкой дорожек водостойким маркером. По этому, к сожалению, печатку предоставить не могу. Монтаж поверхностный навесной — без отверстий – «ленивый» —  мой любимый . Так же важно после сборки платы покрыть её любым лаком для защиты от влаги и мусора. При полевых условиях это очень важно. Я, к примеру, потерял один день из за того, что во внутрь под микросхему попал какой-то мусор. Металлоискатель просто перестал работать. И мне пришлось возвращаться домой, разбирать его, продувать и вскрывать плату лаком.



Схема металлоискателя на биениях.

Сама же схема (см. ниже ) была переработана и оптимизирована мной из двух схем металлоискателей. Это «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 и «Металлоискатель повышенной чувствительности» — журнал «Радио», 1994г, №10, стр 26.

В результате получилась простая и функциональная схема, обеспечивающая стабильные низкочастотные результирующие биения – то, что нужно для определения на слух малейших изменений частоты.



Стабильность и чувствительность металлоискателя обеспечивают следующие схемные решения:

1)

Генераторы эталонный и измерительный разнесены — выполнены в отдельных корпусах микросхем – DD1 и DD2. На первый взгляд это расточительство – используется всего один логический элемент корпуса микросхемы из четырех. То есть, да, эталонный генератор собран только на одном логическом элементе микросхемы. Остальные три логические элемента микросхемы  не задействованы вовсе. Точно так же построен и измерительный генератор. Казалось бы — бессмысленно не задействовать свободные логические элементы корпуса микросхем. Однако именно в этом и есть большой смысл. И состоит он в том, что если, допустим, все же собрать в одном корпусе микросхемы два генератора – они будут синхронизировать друг друга на близких частотах. Не удастся получать малейшие изменения результирующей частоты. На практике это будет выглядеть как резкое изменение частоты лишь при близком воздействии массивного металлического предмета на измерительную катушку. Иными словами резко снижается чувствительность. Металлоискатель не реагирует на мелкие предметы. Результирующая частота как бы «залипает» на нуле – до определенного момента вовсе нет биений.  Еще говорят – «тупой металлоискатель», «тупая чувствительность». Кстати «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 построен как раз на одной микросхеме вовсе. Там очень заметен этот эффект синхронизации частот. Ним совершенно невозможно искать монеты и мелкие предметы.

Так же оба генератора должны быть экранированы отдельными небольшими экранами из жести. Это на порядок повышает стабильность и чувствительность металлоискателя в целом. Достаточно, просто припаять на минус между микросхемами генераторов небольшие перегородки из жести, чтобы убедится в улучшении параметров металлоискателя. Чем лучше экран — тем лучше чувствительность  (ослабляется влияние генераторов друг на друга и плюс защита от внешнего воздействия на частоту).



2)

Электронная настройка.

Во всех классических схемах BFO (схемах BFO прошлого века) для настройки нулевых биений используется конденсатор переменной емкости КПЕ. Этот паршивый элемент изначально перечеркивает все возможности металлоискателя на биениях. Никогда не используйте КПЕ в BFO! Даже если он не будет иметь люфтов, все равно он будет источником паразитного изменения частоты в следствии температурных  и емкостных влияний окружающей среды. Производить поиск в реальных походных условиях с конденсаторным металлоискателем на биениях сплошное мучение.

Только электронная настройка! Она реализована на стабилитроне D1, включенном в схему как варикап. Такая схема обеспечивает хорошую перестройку частоты при отсутствии паразитных явлений. Вместо  КС147 можно использовать к примеру КС133, КС156 и многие другие. Так же многие диоды обладают свойством варикапа. Естественно, возможно придется подобрать резисторы R1, R3. Возможно R3 нужно будет вообще закоротить при другом стабилитроне или диоде.



3)

Компаратор на DD3.2 – DD3.4.

Этот элемент схемы преобразует синусоидальный сигнал с выхода смесителя DD3.1 в прямоугольные импульсы удвоенной частоты.

Во первых, прямоугольные импульсы отчетливо слышны на герцовых частотах как четкие щелчки. В то время как синусоидальный сигнал герцовых частот уже с трудом различим на слух.

Во вторых, удвоение частоты позволяет более близко подойти регулировкой к нулевым биениям. В результате, регулировкой можно добиться «цоканья» в наушниках, изменение частоты которого уже можно уловить при поднесении маленькой монеты к катушке на расстоянии 30 см.



4)

Стабилизатор питания генераторов.

Естественно, в данной схеме напряжение питания заметно влияет на частоту генераторов DD1.1 и DD2.1 металлоискателя. Причем на каждый из генераторов влияет по разному. В результате чего, с разрядом батареи немного «плывет» и частота биений металлоискателя. Для предотвращения этого в схему был введен пятивольтовый стабилизатор DA1 для питания генераторов DD1.1 и DD2.1. В результате чего частота перестала «плыть». Однако, следует сказать, что с другой стороны, из за пятивольтового питания генераторов несколько снизилась чувствительность металлоискателя в целом. По этому, эту опцию следует считать необязательной и при желании можно питать генераторы DD1.1 и DD2.1 от кроны без стабилизатора DA1. Только придется чаще подстраивать частоту вручную, регулятором.



Конструкция катушки металлоискателя.

(См. схему ниже).

Так как это не импульсный металлоискатель, а BFO, то поисковая катушка (L2) не боится металлических предметов в своей конструкции.  Нам не понадобятся пластмассовый болт. То есть  мы можем без опаски применять для её изготовления металлический (но только незамкнутый!) каркас и обычный металлический болт для шарнира. В последствии, при наладке схемы, все влияния металла в конструкции выведутся в ноль подстроечным сердечником катушки L1. Сама катушка L2 содержит 32  витка провода ПЭВ или ПЭЛ диаметром 0,2 – 0,3 мм. Диаметр катушки должен быть около 200 мм. Намотку удобно производить на небольшое пластмассовое коническое ведро. Полученные витки полностью обматываются изолентой и увязываются ниткой. Далее вся эта конструкция обматывается фольгой (кулинарная фольга для запекания). Сверху фольги наматывается луженая проволока несколькими витками по всему периметру катушки. Эта проволока будет выводом фольгяного экрана катушки. Еще раз все вместе обматывается изолентой. Сама катушка готова.

Каркас на котором будет располагаться катушка и которым она будет крепится к удилищу изготавливается из стальной пружинящей (не мягкой) проволоки 3-4 мм. Он состоит собственно из трех частей (смотри рисунок)– двух витых проволочных петель шарнира, которые будут соединены болтом между собой и проволочного кольца, продетого в трубку от капельницы (кольцо не должно быть замкнутым витком).

Вся эта конструкция вместе с готовой проволочной катушкой так же  увязывается вместе нитками и изолентой.

Сам шарнир с катушкой крепится к удилищу увязыванием капроновыми нитками и проклейкой эбоксидной смолой.

Катушку желательно не мочить в процессе поиска и тем более не использовать для подводного поиска. Она не герметична. Попавшая во внутрь влага со временем может разрушить её.

Катушка L1 (смотри схему) мотается на каркасе от малогабаритного радиоприемника с металлическим экраном и подстроечным сердечником. Катушка содержит 65 витков провода ПЭВ диаметром 0.06мм



Я и Диод. © yaidiod.ru.

Самодельный металлоискатель | Мастер Винтик. Всё своими руками!

Металлоискатель своими руками

Свой металлоискатель я сделал из набора на микросхеме К561ЛА7. Схема простая и доступная для повторения начинающими радиолюбителями. Металлоискатель различает цветной от чёрного металла. Далее я подробно, с фото опишу изготовление данного металлоискателя.

Схема металлоискателя

Расположение деталей на печатной плате (из набора www.mastervintik.ru)

На рисунке выше монтажная схема с элементами схеме до подбора параметров элементов для изготовленной мной катушки.

Параметры поисковой катушки

Катушка: 90 витков, диаметр катушки 230 мм, диаметр провода 0,45 мм.

Настройка металлоискателя

Вместо конденсаторов по 1Н поставил по 430 пикофарад. Для регулировки частоты соединил последовательно два переменных резистора: для грубой подстройки поставил 5 кОм, для точной 1 кОм (оба без выключателя). Последовательно с ними (по схеме) заменил постоянный резистор 18 кОм на 10 кОм.

Выключатель питания отдельный.

Больше никаких изменений в параметрах исходной схемы не делал.

Поисковый генератор даёт около 90 кГц, перестраиваемый генератор — до 120 кГц, т.е. находится в диапазоне работы поискового.

Металлоискатель реагирует на чёрные металлы понижением тона звука, а на цветные металлы – повышением тона.

На очень мелкие по размеру металлические предметы, например, золотые кольца реагирует с расстояния около 1-3 см.

Чем больше по площади предмет — тем больше расстояние, с которого реагирует датчик.

Реагирует прибор и на скрытую электропроводку.

При прикасании к ручкам регулировки частоты менялся звук. Чтобы его убрать я соединил их корпусы с «минусом» платы.

На фото ниже представлены элементы разборного (для удобства транспортировки) металлоискателя.

В качестве штанги использовалось старое удилище для спиннинга. Вместо катушки спиннинга на её место крепится съёмно блок управления.

Владимир Стрельцын, г Новороссийск



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Электронный переключатель сигнала и светодиодных ламп.
  • Схема переключения автомобильных сигналов и/или ламп

    Для звукового и светового эффекта можно собрать простенькую схему на трёх транзисторах.

    Её можно применить где угодно: и на автомобиле, и на мотоцикле, и на скутере…. а также на игрушечных машинах или, например для отпугивания не прошенных гостей (воров) на даче!

    Подробнее…

  • Цифровой осциллограф своими руками
  • Осциллограф — это незаменимый помощник в мастерской радиолюбителя. С его помощью можно наблюдать форму сигнала, измерить длительность, частоту, амплитуду. Цифровой осциллограф способен запомнить изображение на экране, выводить на экран сопутствующую информацию о сигнале и многое другое.

    Стоит осциллограф дорого, особенно цифровой, а вот сделать его из набора не сложно и не дорого.

    Подробнее…

  • Простой металлодетектор со световой сигнализацией
  • МЕТАЛЛОДЕТЕКТОР

    Металлоискатели широко используются в самых разных видах человеческой деятельности, — от поиска мин и кладов до обнаружения гвоздика в стене под слоем обоев. Этот металлоискатель очень простой, с его помощью вряд ли можно найти клад (разве что, «заначку»), но гвоздик под обоями, провод или связку ключей в кармане он обнаружить может. Подробнее…


Популярность: 27 206 просм.

Сделай сам простой смартфон Металлоискатель

Этот металлоискатель способен обнаруживать небольшие металлические предметы на больших расстояниях. Например, небольшую металлическую монету или золотое кольцо можно найти на расстоянии до 25 см. И что самое приятное, это то, что он очень простой и может быть изготовлен любым, кто имеет базовые знания в области электроники.
В основе препарата лежит детектор «Умный охотник» со страницы
«neco-desarrollo.es», а также используется бесплатное программное обеспечение для Android от той же компании.Эта компания является лидером в разработке аппаратного и программного обеспечения, которое можно использовать для создания простых, но высокопроизводительных металлоискателей.

Этот проект спонсировался NextPCB. Вы можете помочь мне поддержать по телефону

, проверив их по одной из этих ссылок:
Всего 7 долларов для заказа SMT:
https://www.nextpcb.com/?code=Mirko
Производитель надежных многослойных плат:
https://www.nextpcb.com
PCB Платы 10шт бесплатно:
https://www.nextpcb.com/pcb-quote?act=1&code=Mirko
20% скидка — Заказы печатных плат:
https: // www.nextpcb.com/pcb-quote&code=Mirko


На этот раз я попытался еще больше упростить, заменив микроконтроллер Arduino на чиповый (около 2 $) модуль генератора сигналов с регулируемой частотой и скважностью от Aliexpress. Также с этим генератором сигналов настройка металлоискателя чрезвычайно упрощена, и есть возможность для множества экспериментов с различными типами катушек обнаружения.


Это технология детектора ОНЧ (очень низкой частоты), содержащая две идентичные катушки: передающую и приемную.В этом случае каждая катушка содержит 55 витков изолированного медного провода диаметром примерно 0,5 мм2. Мы сгибаем катушки в форму, называемую «двойная D», в соответствии с шаблоном, который вы можете скачать по ссылке ниже, где вы также можете скачать полную схему.


Сначала нам нужно определить параллельную резонансную частоту первичной катушки с помощью одного из многих калькуляторов. В нашем случае это 4,74 кГц. В генераторе сигналов нам нужно ввести именно эту частоту и установить рабочий цикл на 50%.Если вы будете придерживаться размеров катушек и значений элементов, указанных на схеме, вы можете напрямую ввести значение, указанное выше.

Вторичная катушка подключается к микрофонному входу на смартфоне, как показано на схеме. К выходу смартфона на телефоны подключены небольшой усилитель звука и динамик, и мы получаем звуковой сигнал при обнаружении металлического объекта.

На видео подробно описана конструкция всего устройства.
Как видно на видео, результаты на удивление хорошие.Без наличия металла устройство отлично работает. Диапазон очень большой, например, металлическая крышка диаметром 15 см обнаруживается на расстоянии более 60 см. Более крупные металлические предметы обнаруживаются на расстоянии более 1 метра.

DIY Металлоискатель (Au, Ag, Fe) в App Store

Приложение предназначено для подключения простых схем металлоискателя к iPhone через разъем для наушников в телефоне.Схемы самодельных металлоискателей ЧРЕЗВЫЧАЙНО просты и могут быть составлены кем угодно, даже тем, кто никогда не держал в руках паяльник. Металлоискатели могут обнаруживать черные и цветные металлы (включая золото и серебро) и могут различать их (с дискриминацией). Положительное число означает, что это черный металл, а отрицательное число — цветной. Цифры, отображаемые на экране, НЕ являются «идентификатором цели» или VDI, как на фирменных металлоискателях. Первая схема (БЕЗ ЧИПа) называется «Очень простой» металлоискатель (MD1), а вторая — «Чувствительный» металлоискатель (MD2).

«ОЧЕНЬ ПРОСТОЙ» ДЕТЕКТОР МЕТАЛЛОВ ЯВЛЯЕТСЯ ПРОСТОЙ СХЕМОЙ ФАКТИЧЕСКОГО, РАБОЧЕГО ДЕТЕКТОРА МЕТАЛЛА, ПОТОМУ ЧТО ТОЛЬКО СОСТОИТ ИЗ ЦЕПИ LC И ДВУХ РЕЗИСТЕРОВ, ЕСЛИ ВЫ НЕ СЧИТАЕТЕ В IPHONE :).

Основной частью устройства является LC-цепь. Очень важна стабильность его параметров. Они постоянно колеблются при малейших перепадах температуры. Причем индуктивность изменяется при малейших изменениях геометрии катушки индуктивности. Эти изменения постоянно корректируются приложением.Параметры внутренних схем iPhone и переходника для наушников тоже могут колебаться, но они стабилизируются примерно через 2-3 минуты после включения сигнала (следовательно, металлоискатель должен работать непрерывно во время поиска).

Диапазон частот 3-14 кГц. Подобрать частоту можно, выбрав емкость конденсатора в LC-контуре. После изменения емкости или индуктивности, при первом запуске или при изменении температуры воздуха (например, когда вы вышли на улицу) нужно включить поиск резонансной частоты.

Поиск с помощью металлоискателя не так прост, как может показаться, и иногда может быть смертельно опасным. Поэтому изучать эту тему необходимо на специализированных сайтах. Обязательно поэкспериментируйте с монетой, положенной на землю.

БЕСПЛАТНЫЕ ВЕРСИИ МЕТАЛЛИЧЕСКИХ ИЗВЕЩАТЕЛЕЙ ОГРАНИЧИВАЮТСЯ ПОРОГОМ ЗВУКОВОГО СИГНАЛА И ИНДИКАТОРА. ЭТО ЗНАЧИТ, ЧТО МОЖНО ОБНАРУЖИТЬ МЕТАЛЛ ПО ЦИФРАМ (УМЕНЬШЕННЫЙ РАЗМЕР ШРИФТА) НА ЭКРАНЕ IPHONE, НО ЭТО НЕ МОЖЕТ БЫТЬ СЛЫШАТЬ ИЛИ УВИДИТЬ В ПЕРИФЕРИЧЕСКОМ ЗРЕНИИ, ЕСЛИ НЕ СМОТРИТЕ НАПРЯМУЮ НА ЭКРАН.

«Очень простой» металлоискатель (БЕЗ ЧИПа):
• Монета: 4 дюйма (10 см)
• Маленькая лопата: 6 1/2 дюймов (16 см)
• Различение металлов

«Чувствительный» металлоискатель:
• Монета: 6 1/2 дюймов (16 см)
• Маленькая лопата: 9 дюймов (23 см)
• Различение металлов

Цепь детектора золота

| Принципиальная схема детектора золота

Схема детектора золота

Схема детектора золота состоит просто из группы простых элементов, состоящих из источника питания,

, который обычно представляет собой группу из нескольких стандартных щелочных батарей размера AA или литий-ионных батарей, а затем

провод для передачи энергии в электрические условия, которые являются частью цепи и бывают двух типов

приемно-передающая катушка в электромагнитных металлоискателях.

На практике схема более сложная и содержит больше элементов, чем обычная электрическая схема

элементов, таких как резисторы, конденсаторы и другие электрические элементы, такие как любое электрическое устройство

Принципиальная схема детектора золота

Принципиальная схема детектора золота представлена ​​согласно электрической схеме, на которой показаны элементы

используются в схеме и их взаимосвязь друг с другом и могут быть простыми из нескольких основных элементов

такие как источник питания — резисторы — конденсаторы — автоматические выключатели и управляющие переключатели.

Или он может быть очень сложным и содержать сотни различных элементов, которые будут напечатаны в виде

интегральной схемы при составлении электрической схемы.

Вот на следующих рисунках пример простой самодельной схемы металлоискателя и других

профессиональный металлоискатель от Fisher Labs:

Источник: https://www.metaldetectorsforgold.net/homemade-metal-detector.html

источник: Fisher Labs

Принципиальная схема дальнего обнаружения золота

Принципиальная схема для металлоискателя дальнего действия

может быть более сложным, с другим дизайном и элементами, недоступными в электромагнитных металлоискателях.

Ниже приведен пример принципиальной схемы дальнего обнаружения золота

.

http://www.longrangelocators.com/forums/showthread.php?t=17391

Детектор золота 3D

Детектор золота

3D — это сложный и сложный металлоискатель с более совершенными схемами и большим количеством функций.

Эти устройства называются металлоискателями 3D Imaging — устройством, в котором используются специальные зонды для сканирования земли.

Результаты сканирования обычно отображаются на экране компьютера или планшете в виде трехмерной диаграммы

, показывающий структуру местности в зоне поиска и закопанные в ней цели.

Эти устройства характеризуются высокой точностью и охватом широкого поля сканирования и множеством функций.

, которые обеспечивают точные результаты для изыскателей и профессиональных искателей.

Примеры: Nokta Invenio, OKM EXP 6000

Сканер металла

Металлический сканер или 3D сканеры грунта — самый мощный и профессиональный тип

металлоискателя с точными и надежными результатами.

Лучшие инструменты для раскопок древних сокровищ на очень больших глубинах, таких как бронзовые статуи — древние

единиц оружия, таких как мечи и щиты — золотые копилки.И т. Д.

Сканер металла сканирует землю с помощью специального датчика, который измеряет магнетизм

нескольких точек в прямоугольной области поиска и записывает результаты, собирает и представляет

их в виде трехмерного рисунка на экране металлоискателя или

скорее всего на экране планшета или компа.

Результаты анализируются с помощью специального приложения или программы, которая позволяет просматривать

трехмерное пространственное представление просканированного участка и местоположений и

Тип

металла обнаруживает цели, а также их точную глубину.

Подводный поиск металлов

Некоторые металлоискатели отличаются своей водонепроницаемостью, то есть их можно использовать под водой

для поиска потерянных полезных ископаемых, например, в реках, озерах, на берегу моря или океана.

Обычно эти устройства предназначены для покрытия их относительно простой глубины

от 3 до 5 метров без влияния на их электрические цепи, например:

С другой стороны, есть профессиональные устройства, разработанные специально для исследований на глубинах

морей и океанов, и может выдерживать, например, глубину более 60 метров.

Металлоискатели

Инструменты для обнаружения металлов включают множество классификаций различных устройств или инструментов, которые помогают в процессе обнаружения.

Например, мы упоминаем:

  • Металлоискатели
  • Катушки поисковые для электромагнитных металлоискателей.
  • Буровые инструменты, такие как лопата, лопаты и т. Д.
  • Указатели, представляющие собой малогабаритные устройства, используемые после сверления для точного определения местоположения
  • Магнитометр для обнаружения магнитных металлов
  • Вспомогательные инструменты, такие как сумка или мешочки для хранения находок, например монет — мелкие металлические детали

Лучший металлоискатель 2021 года | Обзоры металлоискателей

Металлоискатели могут быть большим развлечением. Охота за сокровищами — это, в конце концов, увлекательное хобби с приманкой для поиска потенциальных сокровищ (или просто классных старых монет или редких крышек от бутылок).Но они также могут быть практичными, позволяя собирать выброшенные гвозди, шурупы и другие принадлежности или даже помогая вам найти важную реликвию или сувенир, которые могли быть случайно захоронены на стройплощадке.

Ознакомьтесь с нижеприведенными краткими обзорами пяти лучших металлоискателей, а затем продолжайте просматривать полезную информацию о покупке и полные обзоры этих и других замечательных моделей.

Лучшее для начинающих

Фишер F22

Легкая и прочная, эта модель для начинающих, за которую захочется держаться.

БОЛЬШАЯ ЦЕННОСТЬ

Garrett ACE 300

amazon.com 299,95 долл. США

17499 руб. (15%)

ACE предлагает отличный экран и множество аксессуаров по разумной цене.

Первоклассная изысканность

Minelab Equinox 800

Охотьтесь более точно с помощью четырех режимов поиска Equinox и настраиваемых профилей.

Простой и портативный

Серия National Geographic Pro

Разборная конструкция упрощает поиск на ходу.

Отличная точность

Sunpow Professional OT-MD02

Чувствительный и точный, этот детектор стоит лишнего веса.

Детектор какого типа мне нужен?

Тип металлоискателя, который вы выберете, будет в основном зависеть от того, какой тип добычи вы ищете и где вы будете ее искать.Обычно существует три типа металлоискателей для различных целей: наземный поиск монет и реликвий, поиск на пляже и под водой, а также поиск золота.

Пляжные и подводные детекторы, как правило, более прочные и устойчивые к ржавчине, что помогает бороться с коррозией, вызванной морским воздухом и соленой водой. Они также являются водонепроницаемыми (или имеют водонепроницаемые компоненты) и предназначены для обнаружения сквозь воду и песок, свойства которых отличаются от свойств сухой грязи.

Детекторы золота используют более высокие частоты для обнаружения различий между золотом и другими металлами.Они лучше всего подходят для богатых золотом районов США (как правило, на Западном побережье, потому что вы вряд ли найдете какое-либо природное золото где-либо еще).

Многоцелевой металлоискатель лучше всего подходит для новичков. Он может находить монеты и другие металлические предметы, а иногда даже нюхать золото. Если вы не уверены, какой тип детектора вам выбрать, часто можно использовать многоцелевой, так как он дает больше всего вариантов того, на что и где можно охотиться.

Прочие соображения

Простота использования vs.Изысканность

Некоторые металлоискатели (особенно в верхнем ценовом диапазоне) предлагают множество высокотехнологичных функций, таких как сенсорные ЖК-дисплеи, интуитивно понятный выбор меню и подробные режимы поиска. Они могут понравиться серьезному пользователю, но могут оказаться непосильными для обычного любителя. Более оптимизированная базовая модель часто будет проще в использовании и, вероятно, будет лучшим выбором для новичка.

Вес

Вы будете таскать эту штуку повсюду, возможно, сгорбившись, и, возможно, в различных ландшафтах и ​​на всех типах местности.Детектор, который находится на более тяжелой стороне, может быстро стать источником боли.

Обнаружение глубины

Детектор, который может обнаруживать предметы, закопанные более глубоко под землей, дает возможность делать интересные находки, которые могут быть упущены из виду менее чувствительными моделями. Но детекторы с большей глубиной глубины часто имеют более высокую цену. Имейте в виду такие переменные, как размер закопанного объекта и состав почвы, определение глубины удара.

Как мы оценивали

При оценке широкого ассортимента металлоискателей я частично опирался на свой собственный опыт.Как бывший владелец строительного бизнеса, я более десяти лет использовал металлоискатели на стройплощадках для выявления выброшенных материалов и различного лома. С более неторопливой точки зрения, мы с мужем взяли с детьми охоту за сокровищами на различных пляжах Восточного побережья и в лесах Северо-Востока. Мы также искали клад на нашем собственном заднем дворе; Мы живем в доме, построенном в 1800-х годах, и до сих пор иногда находим случайные предметы, которые, по-видимому, выбросили предыдущие владельцы много лет назад.

Мы сверились со списками производителей, чтобы узнать о соответствующих характеристиках, связанных с весом, максимальной глубиной обнаружения мелких объектов и параметрами настроек. Наконец, мы рассмотрели наблюдения тысяч рецензентов на Amazon , The Home Depot и других сайтах розничной торговли. —Бобби Демпси


— ЛУЧШЕЕ ДЛЯ НАЧИНАЮЩИХ—

Fisher F22

Вес: 2,3 фунта | Максимальная глубина обнаружения: 9 дюймов

F22

Фишер амазонка.ком

220,24 $

Как и любое новое хобби, есть вероятность, что вы не захотите тратить целое состояние на то, что никогда не пробовали. Этот металлоискатель стоит менее 225 долларов и оснащен всем необходимым для охоты за сокровищами. Fisher отличается устойчивостью к атмосферным воздействиям и весит всего 2,3 фунта, поэтому он прочный и легкий. Он имеет 10 частотных уровней, которые могут обнаруживать до 9 дюймов под землей, а также предустановленные уровни, такие как ювелирные изделия, артефакты и монеты, которые могут пригодиться при первом обучении использованию вашего детектора.Однако у него нет возможности обнаруживать золото. Когда дело доходит до использования, конец можно погрузить в воду, но блок управления не является водонепроницаемым, поэтому обязательно держите его сухим. Он также имеет режим точного определения местоположения, хотя он не так точен, как настоящий указатель. Если вы все еще не проданы, подумайте о пятилетней гарантии, которая гарантирует вам много времени с вашим новым инструментом.


— БОЛЬШОЕ ЗНАЧЕНИЕ—

Garrett ACE 300

Вес: 2,8 фунта | Максимальная глубина обнаружения: не указано

ACE 300

Гарретт амазонка.ком 299,95 долл. США

17499 руб. (15%)

  • Включает наушники и защитные чехлы
  • Большой ЖК-экран
  • Новичкам может потребоваться время, чтобы изучить элементы управления

Хотя Garrett ACE 300 близок к цене Fisher F22, он поставляется с более полезными аксессуарами.Вместе с металлоискателем вы получите пару наушников, защитный чехол и крышку катушки, а также функции, аналогичные конкурирующим моделям. Как многоцелевой детектор, он может находить все, включая монеты, реликвии и золото, в таких средах, как богатые железом районы и мелководье. Он также имеет цифровой идентификатор цели, который определяет проводимость объекта и отображает ее на экране по шкале от 0 до 99. Более высокая проводимость обычно указывает на золото, в то время как меньшее число указывает на мелкие украшения, железо и сталь.


— НАИЛУЧШИЕ ИЗОБРАЖЕНИЯ—

Minelab Equinox 800

Вес: 2,96 фунта | Максимальная глубина обнаружения: не указано

Равноденствие 800

Минелаб amazon.com

949 долларов США

  • Полностью водонепроницаемая
  • Возможность сохранения пользовательских профилей поиска
  • Расширенные настройки обнаружения

Этот металлоискатель — отличное вложение для заядлого охотника за сокровищами.Он имеет четыре режима поиска, каждый из которых может сохранять два настраиваемых профиля поиска, что позволяет устройству немедленно распознавать ваши индивидуальные предпочтения поиска по таким параметрам, как чувствительность, глубина цели и объем. Он полностью водонепроницаем, что делает его отличным выбором для пляжных или подводных экскурсий. А Equinox может обнаруживать многие типы металлов, в том числе и золотые самородки.


—ПРОСТОЙ И ПОРТАТИВНЫЙ—

National Geographic Pro Series

Вес: 2,3 фунта | Максимальная глубина обнаружения: 12 дюймов.

Pro серии

Национальная география amazon.com

154,18 $

  • Разборная конструкция для переноски
  • Достаточно просто для детей

Если и есть имя, вызывающее в воображении видения поиска мира в экзотических поисках, то это National Geographic.Поэтому вполне уместно, что они должны создать этот металлоискатель, которым может пользоваться каждый, в том числе молодые исследователи-исследователи. Он легкий и достаточно простой для детей, но в нем есть сложные функции, которые оценят взрослые. Режимы обнаружения позволяют пропустить «металлолом», чтобы вы могли сосредоточиться на более ценных закопанных сокровищах, но некоторые пользователи Amazon сообщают, что ложные срабатывания и неточные результаты довольно распространены.


—ПРЕВОСХОДНАЯ ТОЧНОСТЬ—

Sunpow Professional OT-MD02

Вес: 6.84 фунта | Максимальная глубина обнаружения: 8,7 дюйма

Профессиональный OT-MD02

Sunpow amazon.com

129,99 долл. США

  • Усовершенствованная технология
  • Функции защиты от помех для предотвращения ошибок
  • Немного тяжелее некоторых сопоставимых моделей

Эта модель Sunpow может похвастаться усовершенствованной технологией, которая, по словам производителя, позволяет расширить диапазон поиска и повысить чувствительность.Он предлагает три режима работы, предназначенные для повышения точности, и может обнаруживать различные типы металлов. Выберите параметр «Все металлы», если вы хотите увидеть любой тип металлического объекта, или используйте режим DISC ACC / REJ, чтобы выбрать конкретные типы металла, которые вас интересуют. Если металлоискатель что-то обнаружит, вы можете использовать точечный указатель. функция, чтобы обнулить его точное местоположение. Пользователи Amazon оценили его точность и простой в использовании дизайн и предположили, что это будет отличный выбор для новичков.


— ДОСТУПНАЯ ТОЧНОСТЬ—

RM RICOMAX GC-1037

Вес: 2.3 фунта | Максимальная глубина обнаружения: 8 дюймов

GC-1037

РМ РИКОМАКС amazon.com 169,99 долл. США

$ 129,99 (скидка 24%)

  • Водонепроницаемая поисковая катушка
  • Легкость и удобство переноски
  • Глубина поиска меньше, чем у некоторых других моделей

Для извещателя, который так мало весит, эта модель имеет большое значение.Он предлагает шесть режимов работы, чтобы вы могли точно определить, какие сокровища вы надеетесь найти. Например, вы можете настроить его специально для обнаружения металлов, которые, вероятно, будут железом, или настроить другой режим, если вы хотите искать медь и серебро. Легкий и эргономичный дизайн означает, что вы можете избежать боли и напряжения даже при использовании этого детектора в течение длительного времени.


—Лучший базовый выбор—

Bounty Hunter TK4 Tracker IV

Вес: 4,2 фунта | Максимальная глубина обнаружения: 6 дюймов.

Металлоискатель TK4 Tracker IV

  • Отсутствие чувствительности и сложных функций некоторых более дорогих моделей

Этот детектор — хороший вариант для начала или прекрасный выбор для случайных пользователей, которым не нужно много наворотов.Он обладает прочным и прочным ощущением, которое гарантирует, что он сможет выдержать сложные условия эксплуатации. Пользователи Amazon рекомендуют его как идеальный выбор для новичков из-за его простоты. Он имеет глубину обнаружения до шести дюймов для более мелких целей и до двух футов для более крупных объектов.


—МНОГОФУНКЦИОНАЛЬНЫЙ—

Fisher F75

Вес: 3,5 фунта | Максимальная глубина обнаружения: 16 дюймов

F75

Фишер амазонка.ком

549,00 $

  • Хорошо в районах, зараженных железом
  • Легко читаемый экран

Fisher F75, безусловно, требует больших инвестиций, чем F22, но он также имеет несколько значительных улучшений.Прежде всего, его многоцелевой дизайн означает, что он способен обнаруживать монеты, реликвии, золото и многое другое, а детектор может производить точные показания на различных поверхностях. Хотя он более чем на фунт тяжелее F22, F75 сбалансирован и с ним легко ориентироваться. «Самое главное, что детектор отлично справляется с поиском реликвий и монет даже в районах, зараженных железом», — сообщает сайт HuntingForMetal.com. «Это связано с режимами дискриминации с двумя фильтрами, которые позволяют игнорировать сигналы железа.«И, несмотря на более высокую стоимость, чем некоторые другие варианты для начинающих, эта модель также имеет 11-дюймовую катушку, поэтому вы можете быстрее сканировать большие области.


—Лучший вариант для обнаружения под водой—

Garrett Pro-Pointer AT

Вес: 6,5 унций | Максимальная глубина обнаружения: не указано

Pro-Pointer AT

Гарретт amazon.com 149,95 долл. США

$ 127,45 (15% скидка)

  • Сверхлегкий
  • Элемент фонарика

Если вы любите сканировать местные озера или рыскать по ручьям, этот погружной детектор может помочь вам найти потерянные сокровища.По размеру примерно с фонарик, Pro-Pointer AT может работать под водой на глубине до 10 футов и имеет три настройки чувствительности, которые помогут вам точно определять небольшие цели. Ярко-оранжевый цвет легко увидеть под водой, а его фонарик поможет осветить землю под водой. Он также имеет кнопку быстрой перенастройки, которая может сузить область обнаружения для более точного определения более крупных целей.


—Лучшее для детей—

Bounty Hunter Junior T.I.D.

Вес: 1,5 фунта | Максимальная глубина обнаружения: 6 дюймов.

Junior T.I.D.

Охотник за головами amazon.com

69,99 долл. США

  • Легкий
  • Гарантия 1 год

Когда ваши дети маленькие, они хотят делать все, что делаете вы, — воспользоваться этим скоротечным временем и научить их новому хобби, которое может длиться всю жизнь.Этот детский металлоискатель прост в использовании и идеально подходит по размеру для детей до 10 лет. Он оснащен легко читаемым экраном, который сообщит им, когда они что-то нашли и на какой глубине это зарыто. Катушки можно помещать в воду или во влажную среду, и они могут обнаруживать такие объекты, как монеты и золото. Хотя это, безусловно, более продвинутая игрушка, чем ваша обычная детская игрушка, имейте в виду, что на нее распространяется только годовая гарантия.

Как работают металлоискатели — Объясните, что материал

Звуковой сигнал! Пи-п-бей! Есть ли что-нибудь более захватывающее, чем обнаруживая сокровище? Миллионы людей во всем мире весело провести время с помощью металлоискателей, чтобы найти захороненные ценные реликвии под землей. Точно такая же технология работает в наших вооруженных силах. и службы безопасности, помогающие сохранить мир в безопасности, раскрывая ружья, ножи и закопанные мины. Металлоискатели созданы на основе наука об электромагнетизме. Давайте узнаем, как они работают!

Фото: Этот морской пехотинец США использует металлоискатель Garrett для поиска спрятанного оружия.Фото Тайлера Хилла любезно предоставлено Корпусом морской пехоты США.

Когда магнетизм встретился с электричеством

Фото: гениальный физик Джеймс Клерк Максвелл. Фотография из общественного достояния любезно предоставлена ​​Wikimedia Commons.

Если вы когда-либо делали электромагнит, наматывая катушку с проволокой вокруг гвоздя и подключив его к батарее, вы узнаете, что магнетизм и электричество подобны пожилая супружеская пара: когда ты найдешь одну, ты всегда найдешь другую, не очень далеко.

Мы применяем эту идею на практике каждую минуту каждого дня. Каждый раз, когда мы используем электроприбор, мы полагаемся на близкое связь между электричеством и магнетизмом. Электроэнергия, которую мы используем поступает от электростанций (или, все чаще из возобновляемых источников как ветряные турбины), и это сделано генератор, который действительно просто большой барабан с медной проволокой. Когда провод вращается с высокой скоростью через магнитное поле внутри него «волшебным образом» генерируется электричество — и мы можем использовать эту силу в своих целях.Электрические приборы мы используем (во всем, начиная от стирки машины к пылесосам) содержат электродвигатели, которые работают прямо противоположно генераторы: по мере того, как в них поступает электричество, оно вызывает изменение магнитное поле в катушке с проволокой, которая толкает поле постоянный магнит, и это то, что заставляет мотор вращаться. (Ты можешь найти Подробнее об этом читайте в нашей статье об электродвигателях.)

Короче говоря, вы можете использовать электричество для создания магнетизма и магнетизма. сделать электричество.Фантастически умный шотландский физик по имени Джеймс Клерк Максвелл (1831–1879) резюмировал все это в 1860-х годах. когда он выписал четыре обманчиво простые математические формулы (ныне известные как уравнения Максвелла). Один из них говорит, что всякий раз, когда есть изменяя электрическое поле, вы также получаете изменяющееся магнитное поле. Другой говорит, что при изменении магнитного поля вы получаете изменяющееся электрическое поле. На самом деле Максвелл говорил о том, что электричество и магнетизм — две части одного и того же: электромагнетизм.Зная это, мы можем понять, как именно металл детекторы Работа.

Как электромагнетизм приводит в действие металлоискатель

Фото: Разработан усовершенствованный детектор прохода. в Тихоокеанской северо-западной национальной лаборатории использует волновую визуализацию для обнаружения пластикового и керамического оружия. не улавливается обычными металлоискателями. Фото любезно предоставлено Министерством энергетики США.

Изображение: Современный компактный металлоискатель изобрел Чарльз Гарретт в начале 1970-х годов.Вы можете ясно видеть две катушки (которые я покрасил в красный и синий цвета). Коробка (оранжевая) в верхней части ручки (зеленая) содержит схему управления, включая батарею (не показана), громкоговоритель (24), переключатель громкости (27), регулятор чувствительности (28) и переключатель включения / выключения ( 29). Эта иллюстрация взята из патента США 3,662,255 Чарльза Гарретта, выданного в 1972 году благодаря любезности Бюро по патентам и товарным знакам США.

Разные металлоискатели работают по-разному, но вот наука, лежащая в основе одного из более простых видов.Металлоискатель содержит катушка с проволокой (намотанная на круглую головку на конце ручку), известную как катушка передатчика. Когда течет электричество через катушка, вокруг нее создается магнитное поле. Когда вы подметаете детектор над землей, вы заставляете магнитное поле двигаться тоже. Если вы наведете детектор на металлический объект, движущийся магнитное поле влияет на атомы внутри металл. Фактически, это изменяет способ движения электронов (крошечные частицы, «вращающиеся» вокруг эти атомы) движутся.Теперь, если у нас есть изменяющееся магнитное поле в металл, призрак Джеймса Клерка Максвелла говорит нам, что мы также должны иметь электрический ток тоже движется туда. Другими словами, металлоискатель создает (или «индуцирует») некоторую электрическую активность в металле. Но потом Максвелл рассказывает нам еще кое-что интересное: если у нас есть электричество, кусок металла, он также должен создавать некоторый магнетизм. Итак, когда вы перемещать металлоискатель над металлическим предметом, магнитное поле исходящий от детектора вызывает появление другого магнитного поля вокруг металл.

Это второе магнитное поле вокруг металла, которое улавливает детектор. Металлоискатель имеет вторую катушку с проволокой в ​​голове (известную как катушка приемника), который подключен к цепи, содержащей громкоговоритель. Когда вы перемещаете детектор о кусок металла, магнитное поле, создаваемое металлом, прорезает катушку. Теперь если вы перемещаете кусок металла через магнитное поле, вы создаете через него течет электричество (помните, так работает генератор). Итак, когда вы перемещаете детектор по металлу, течет электричество. через катушку приемника, заставляя громкоговоритель щелкать или издавать звуковой сигнал.Привет Престо, металлоискатель сработал, и вы что-то нашли! Чем ближе вы поднесете катушку передатчика к металлическому предмету, тем чем сильнее магнитное поле, которое создает в нем катушка передатчика, тем сильнее магнитное поле, которое металл создает в катушке приемника, тем больше ток течет в громкоговорителе, и тем громче шум.

Итак, спасибо, Джеймс Клерк Максвелл, за то, что помог нам увидеть, как работают металлоискатели — с помощью электричества для создания магнетизма, который создает больше электричества где-то еще.

Какие бывают типы металлоискателей?

Как мы видели выше, магнитные поля создаются изменяющимися электрическими полями, которые колеблются в определенном частота. Разные частоты дают лучшие или худшие результаты в зависимости от типа металл, который вы ищете, насколько глубоко вы ищете, из какого материала сделана земля (песок, земля или что-то еще) и так далее.

Хотя все металлоискатели работают примерно одинаково, преобразовывая электричество в магнетизм и обратно. опять же, они бывают трех основных типов.Самые простые подходят для всех видов общего назначения. металлоискатель и охота за сокровищами. Их называют детекторами VLF (очень низкой частоты) , потому что они используют одна фиксированная частота обнаружения, как правило, около 6–20 кГц (обычно менее 30 кГц). Вы также столкнетесь с детекторами PI (импульсная индукция) , которые используют более высокие частоты и импульсные сигналы. Как правило, они могут улавливать вещи глубже, чем детекторы VLF, но они не такие разборчивые и ничего подобного, как обычно используется.Третий тип известен как детектор FBS (полнополосный спектр) , который одновременно использует несколько частот — так что, по сути, это немного похоже на одновременное использование нескольких немного по-разному настроенных детекторов.

Фото: Разминирование. Этот армейский миноискатель (CyTerra AN / PSS-14) сочетает в себе сверхчувствительный импульсный металлоискатель и георадар в одном устройстве, портативный блок. Он может обнаруживать шахты с низким содержанием металлов и различать рудничный металл, несущественные металлические беспорядки и почву с высоким содержанием металлов.Фотография любезно предоставлена ​​Армией США, опубликована на Flickr под лицензией Creative Commons (CC BY 2.0).

Насколько глубоко войдет металлоискатель?

К сожалению, на этот вопрос нет точного ответа, потому что он зависит от множества факторов, в том числе:

  • Размер, форма и тип закопанного металлического предмета: большие предметы легче обнаружить на глубине, чем маленькие.
  • Ориентация объекта: объекты, закопанные на плоской поверхности, как правило, легче найти, чем объекты, закопанные концами вниз, отчасти потому, что это создает большую целевую область, но также потому, что это делает закопанный объект более эффективным при отправке сигнала обратно на детектор. .
  • Возраст объекта: вещи, которые были закопаны долгое время, с большей вероятностью окислились или корродировали, что затрудняет их поиск.
  • Характер окружающей почвы или песка, которые вы ищете.
  • Тип детектора и частота (или частоты), которую он использует.

Обычно металлоискатели работают на максимальной глубине около 20–50 см (8–20 дюймов).

Где используются металлоискатели?

Металлоискатели используются не только для поиска монет на пляже.Ты их можно увидеть в проходных сканерах в аэропортах (предназначенных для остановки люди, несущие оружие и ножи в самолетах или в других безопасных местах, таких как тюрьмы и больницы) и во многих научных исследовать. Археологи часто осуждают неподготовленных людей, использующих металл. детекторы для нарушения важных артефактов, но при правильном использовании и с С уважением, металлоискатели могут быть ценным инструментом в исторических исследованиях.

Фотография: Этот детектор палочкового типа, называемый SuperScanner, произведен компанией Garrett Metal Detectors. используется для проверки посетителей медицинской клиники в Афганистане.Он работает от встроенной 9-вольтовой батареи, которая обеспечивает около 60 часов непрерывной работы. Если вы обнаружите металл, детектор сообщит вам об этом с помощью комбинации мигающих светодиодных огней и трелей. Его длина 42 см (16,5 дюйма), а вес — 500 г (17,6 унции). Такие детекторы стоят около 200 долларов (100 фунтов). Фото Кристофера Адмира любезно предоставлено Армией США.

Кто изобрел металлоискатели?

По всей видимости, металлоискатели появились во время убийства президента США Джеймса А. Гарфилда в июле 1881 года.Одна из пуль, нацеленных на президента, застряла внутри его тела, и найти ее не удалось. Пионер телефонной связи Александр Грэм Белл быстро создал электромагнитное устройство для определения местоположения металла, названное индукционными весами, на основе более раннего изобретения немецкого физика Генриха Вильгельма Дава. Хотя пуля не была найдена, а президент позже умер, устройство Белла работало правильно, и многие люди считают его самым первым электромагнитным металлоискателем.

Изображение: Слева: Найди ту пулю! Этот эскиз Уильяма А.Скинкл из иллюстрированной газеты Фрэнка Лесли от 20 августа 1881 года показывает, что довольно много врачей (!) Использовали индукционные весы Белла, чтобы найти пулю, потерянную в теле президента. В комнате слева на столе находится оборудование, которое помечено как «прерыватель», «конденсатор» и «батарея» (коробки в задней части стола). Вы можете просто разглядеть провода, которые тянутся от нижней части изображения до кровати президента справа. Предположительно Александр Грэхем Белл — бородач, разговаривающий по телефону справа? Предоставлено Библиотекой Конгресса США.

Портативные металлоискатели были изобретены немецким инженером-электронщиком Герхардом Фишером (которого он также называл Фишером), когда он жил в Соединенных Штатах, и он подал заявку на патент на эту идею в январе 1933 года. Он назвал свое изобретение Металлоскопом — «метод и средство для индикации наличия захороненных металлов, таких как руда, трубы и т.п.» — и вы можете увидеть это на рисунке здесь. В том же году он основал Fisher Research Laboratory, которая и по сей день остается ведущим производителем металлоискателей.Доктор Чарльз Л. Гарретт, основатель компании Garrett Electronics, первым изобрел современные электронные металлоискатели в начале 1970-х годов. После работы в НАСА над программой посадки Аполлона на Луну, Гаррет обратил свое внимание на свое хобби — любительскую охоту за сокровищами — и его компания произвела революцию в этой области, выпустив ряд инноваций, включая первый компьютеризированный металлоискатель с цифровой обработкой сигналов, запатентованный в 1987 году.

Изображение: Металлоскоп, запатентованный Герхардом Фишером (Fisher) в 1937 году, я раскрасил его, чтобы облегчить наблюдение.Катушка передатчика находится в красном поле спереди; катушка приемника находится в синем ящике сзади. Передатчик использует неслышимые сигналы частотой 30 000 Гц; приемник подает звуковые сигналы (с частотой около 500 Гц) на наушники, как в современном металлоискателе. Катушки передатчика и приемника установлены под прямым углом друг к другу, поэтому приемник не принимает сигналы непосредственно от передатчика. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

А как насчет

неметаллических детекторов ?

Охотники за сокровищами всегда будут ценить подобные металлоискатели, потому что исторически ценные вещи обычно делались из металла.Но в мире безопасности уже недостаточно полагаться на металлоискатели как на единственное направление нашей деятельности. защита. Например, люди, которые любят провозить оружие через службу безопасности, хорошо осведомлены. что им придется проходить через металлоискатели, и они, вероятно, попробуют альтернативы, такие как керамика, пластиковые или углеродные ножи. Хотя уважаемые производители прилагают все усилия, чтобы обеспечить наличие мелких металлических деталей в рукоятки «неметаллических» ножей, именно поэтому ничто не мешает точить кусок пластика до импровизировать с ножом, поскольку полиция неоднократно нашел.Как же тогда обнаруживать неметаллические угрозы?

Одним из решений, принятых в аэропортах, является использование сканеров миллиметрового диапазона (MMS) для обнаружения металлических и металлических предметов. По сути, они работают как более безопасные версии рентгеновских аппаратов: волны проходят сквозь одежду, но отражаются нашими телами, и любое скрытое оружие (металлическое или иное) отображается в виде картинок на экране. Рентгеновские аппараты используют очень мощное излучение (с длинами волн примерно в нанометрах или миллиардных долях метра), что может быть опасно, если ваше тело поглощает их слишком много.Как следует из названия, сканеры миллиметрового диапазона используют гораздо более длинные волны размером 1–10 мм (примерно в 10 раз меньше, чем микроволны, посылаемые и принимаемые мобильными телефонами), которые намного ниже по интенсивности и, следовательно, создают небольшой или нулевой риск для здоровья людей.

Gary’s Импульсно-индуктивный металлоискатель | Самоделка Проект

своими руками

Знаете ли вы, что некоторые «самодельные металлоискатели» могут давать потрясающие результаты по сравнению с некоторыми производимыми изделиями MD (металлоискатели) ? Хорошим примером является собственный « Pulse Inductive Metal Detector » Гэри.

Поскольку я могу построить один для себя и использовать его в наших различных проектах по поиску сокровищ с некоторыми хорошими результатами, я достаточно уверен, чтобы сказать, что PI (импульсная индукция) MD Гэри — одна из лучших схем MD, доступных в Интернете. . При правильной сборке этот инструмент может проникать в глубоко закопанные металлические предметы, даже превосходя большинство имеющихся на рынке коммерческих MD-продуктов.

Многие энтузиасты MD на самом деле просят Гэри сделать его готовый PI MD. К сожалению, он не продает ни одного из своих самодельных MD, но он «продает электронные комплекты» своего дизайна.Этот комплект состоит из всех необходимых электронных частей его конструкции PI MD, за исключением поисковой катушки и корпуса. Поисковая катушка — это еще один отдельный заказ, в то время как вы должны проявить собственное творчество в создании ее корпуса.

Если у вас есть базовые знания в области электроники, к набору прилагается руководство с простыми инструкциями о том, как собрать схему самостоятельно. Тем, у кого нет никаких знаний в области создания электронных проектов, рекомендуется обратиться за помощью к электронщику, или вы можете просто заплатить ему, чтобы он построил схему для вас.

Предположим, что вы купили набор PI MD Гэри, но после первой попытки построить схему он не сработал. Если это произойдет, вы можете связаться с Гэри и отправить ему свой неудавшийся проект. Затем он устранит неполадки и все исправит для вас «бесплатно» .

С другой стороны, если у вас есть хорошие знания и навыки в создании электронных проектов, вы можете просто загрузить копию принципиальной схемы Гэри PI MD на его веб-сайте.Хотя некоторые люди жалуются на доступность компонентов его схемы. Некоторые компоненты «устарели», или больше не доступны в большинстве магазинов электроники для хобби. Но если вы знаете, что делаете, вы можете найти идеальную «замену» или «замену» этим недостающим компонентам. Если нет, то лучше всего связаться с Гэри и заказать необходимые компоненты.

Основные советы по созданию Гэри PI MD

Большинство отказов неработающих проектов — это распространенные базовые ошибки, такие как неправильные соединения, неправильная пайка и замена компонентов.Таким образом, лучший совет — «всегда обеспечивать» и «дважды проверять» каждый план действий, который вы собираетесь выполнить над своим проектом.

Вот еще несколько основных советов, которые помогут избежать ошибок при построении собственной модели Gary’s PI MD:

1. Рабочий дизайн печатной платы

Если вы купили комплект у Гэри, то входящая в комплект плата PCB уже протравлена. Все, что вам нужно сделать, это подключить его электронные компоненты. Однако, если вы строите все самостоятельно, убедитесь, что схема соединений правильна, прежде чем наносить ее на плату печатной платы.Если вы хотите перепроектировать оригинальную компоновку печатной платы Гэри, настоятельно рекомендуется использовать программное обеспечение, чтобы избежать маловероятных ошибок при подключении.

Примечание: Печатная плата, входящая в комплект, должна быть вымыта и очищена, чтобы убедиться, что все «остатки флюса» удалены, так как это может вызвать «короткое замыкание» . После очистки печатной платы обязательно просушите ее перед тем, как приступить к работе.

2. Дважды проверьте свои компоненты

Опять же, если вы приобрели набор Gary’s PI MD, вам не о чем беспокоиться о его компонентах. Но если вы строите все самостоятельно, важно, чтобы вы дважды проверяли все компоненты, которые вы покупаете, прежде чем выписывать из магазина. Это связано с тем, что некоторые продавцы могут случайно указать неверные значения приобретенных вами компонентов.

При пайке каждого компонента на печатной плате вам также необходимо дважды проверить каждый компонент, чтобы убедиться, что вы устанавливаете их в правильные места.

3. Безопасная пайка компонентов

Большинство электронных компонентов уязвимы к воздействию высоких температур, что может привести к их повреждению. Таким образом, требуется хорошее паяльное мастерство. Если у вас нет навыков, лучше всего нанять специалиста по электронике, который сделает это за вас.

Паяльный инструмент, рекомендуемый для использования в этом проекте, должен иметь номинальную мощность 25 Вт.

4. Защитите ИС с помощью разъемов для ИС

Компоненты IC (Интегральная схема) — единственные, которые могут легко получить серьезные повреждения, особенно при непосредственной пайке на печатной плате.По этой причине настоятельно рекомендуется использовать «IC Sockets» для их защиты.

Помимо микросхем, есть «REG1117A» или «MC33269» , которые также являются чувствительными компонентами, которые могут быть легко повреждены из-за экстремально высоких температур.

5. Используйте неметаллические материалы для корпуса

Вы должны использовать неметаллические материалы для изготовления корпуса вашего MD. Некоторые предлагаемые материалы включают дерево, пластик и стекловолокно.

6. Метод проб и ошибок поисковой катушки

Гэри предлагает вам провести собственный эксперимент с поисковой катушкой, потому что это главный ключ к достижению более глубокого проникновения в ваше оборудование. В этом эксперименте методом проб и ошибок определяются калибр катушки, количество витков и размеры.

7. Используйте слаботочный стабилизированный источник питания для тестирования

Очень важно использовать «источник питания с регулируемым током» с низким уровнем при тестировании вашего почти завершенного проекта.Это необходимо для защиты электронных компонентов от возможных ошибок, особенно при их подключении. Гэри предлагает использовать регулируемый источник питания с номинальным током менее 200 мА.

8. Используйте 10 никель-металлгидридных батарей или 12-вольтную свинцовую герметичную кислотную батарею

Гэри рекомендует использовать либо «10 NiMh батареи», , либо «12-вольтные свинцово-кислотные батареи» в своем дизайне PI MD. Однако он не рекомендует использовать литий-ионные батареи из-за их низкого номинального напряжения, которое составляет от 10.От 8 до 12,6 вольт.

Фактические полевые испытания металлоискателя Гэри PI

После завершения PI MD Гэри я провел несколько реальных полевых испытаний, чтобы проверить, может ли он проникать в глубоко закопанные предметы.

Первое полевое испытание, которое я провел, было на банке, закопанной на глубине около 1,5 метров. Мой коммерческий металлоискатель TM808 не смог обнаружить объект на такой глубине. Но когда я использовал PI MD Гэри, я смог с легкостью обнаружить закопанную банку с крышкой с помощью поисковой катушки диаметром 15 дюймов, содержащей от 70 до 80 витков.

Мои последующие фактические полевые испытания были больше на объектах меньшего размера, таких как монеты. Это сделано для того, чтобы доказать, действительно ли размеры поисковых катушек могут улучшить обнаружение определенных конкретных объектов.

Используя серебряную монету размером в 1 дюйм, моя поисковая катушка диаметром 15 дюймов может обнаружить ее на глубине всего 3 дюйма, что довольно плохо. Я использовал другой меньший объект, который представлял собой медную монету размером 0,5 дюйма, и, снова используя ту же поисковую катушку, он смог обнаружить его только на глубине около 2 дюймов.

Я сделал другую поисковую катушку точно такого же диаметра (15 дюймов), но с 10 витками намотки. Выполнение теста на монетах дает плохие результаты, о которых даже не стоит упоминать в этом посте, но на поп-банке он может обнаружить этот объект на глубине 1,8 метра.

В моем третьем эксперименте я сделал еще одну поисковую катушку меньшего размера. Он состоит всего из 8 дюймов в диаметре с 30 витками. При тестировании на тех же объектах выше, он дает впечатляющие результаты в обнаружении монет, но не на банке.Серебряная монета была обнаружена на максимальной глубине 12 дюймов, а медная — на 6 дюймах.

Обновление Гэри о его PI MD

Нет Покупатели комплектов больше не интересуются

Гэри больше не будет помогать людям, которые «не купили» у него его базовый набор PI MD. Это было связано с тем, что эти люди просили какой-то определенный компонент в качестве возможных заменителей, который часто является причиной ошибок или неэффективной работы их проектов.

Список деталей и компоновка печатной платы сняты

К сожалению, Гэри снял список деталей и макет печатной платы своего дизайна PI MD. Извини за новых ребят. Однако, если вы собираетесь купить базовый комплект Гэри, то в комплект поставки входят печатные копии схемы, макет печатной платы и список деталей его конструкции PI MD.

Самодельные металлоискатели DIY | Самодостаточная культура

Последние несколько месяцев я был занят металлоискателями.Несмотря на то, что у меня было 6, я недавно был разочарован поездкой в ​​Золотой Треугольник, когда земля из железного камня, которую я исследовал как весьма вероятную область золота, оказалась слишком горячей для любого производственного детектора. Тем не менее, я нашел рядом с моим Whites GMT маленькое золото. С момента появления vlf и импульсной индукции в 80-х годах старые технологии BFO (генератор частоты биений) и IB (индукционный баланс) игнорировались. Так что я с разумным успехом пересмотрел эти технологии. Мое намерение состоит в том, чтобы прочесать все золотые месторождения железного камня, где Minelabs и другие не могут даже работать из-за шума земли.

Это был мой первый офорт. Это «бесподобный» металлический локатор IB, который находится в свободном доступе в Интернете.

Справа мой первый детектор. Он будет «видеть» кусок 5c на 15 см и 2,4 г золота на 8 см с катушкой 15 см. Железо заставляет его замолчать, а цветные металлы имеют другой оттенок. Для железных реликвий просто настройтесь на другую сторону от нулевой точки. Транзистор схемы прикреплен к радио в точке самого сильного сигнала и около 1000 кГц.Имеет 2 рабочие частоты — 32 или 48 кГц.

Эта плата представляет собой индукционный датчик баланса со встроенным AM-приемником и схемой усилителя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
