Технические характеристики реверсивного рубильника ABB OT

Величина номинального напряжения

230-400 В

Номинальная сила тока А
Электрическая износостойкость 10 тыс. циклов
Механическая износостойкость

20 тыс. циклов

Минимальная рабочая температура

-40о С

Предельная рабочая температура

+60о С

Вес одного полюса

не выше 0,11 кг

Предельно допустимая площадь сечения присоединяемых проводов 35 мм2

Физические характеристики реверсивного (перекидного) рубильника ABB серии OT

Номинальное рабочее напряжение до 690 В
Полюса 3
Механическая прочность 10000 опер.
Ручка малая ручка управления входит в комплект
Установка
на DIN-рейку или монтажную плату

Для обеспечения непрерывности эксплуатации цепей и надежного изолирования альтернативного (резервного) источника питания от первичной цепи электроснабжения используются перекидные реверсивные рубильники ABB. Аппарат обладает тремя четкими положениями (I-0-II). В случае прекращения подачи электричества главной линии, рубильник (переключатель) позволяет произвести переключение основного питания на резервное, путем ручного переключения из положения I в положение II, что исключает одновременную подачу электроэнергии потребителю. Компания ABB производит полюсные реверсивные рубильники, которые полностью соответствуют всем требованиям существующих международных стандартов, а также полностью сертифицированы, в том числе есть сертификат Гост-Р.

Рубильники компании прошли испытания, направленные на определение соответствия показателям износостойкости (нормативы IEC 60947-6 и IEC 60947-3). Также серия рубильников OT нашего каталога отвечает требованиям стандартов МЭК60947-3, МЭК60947-1, МЭК 60204,60664 и 60269.

Особенности реверсивных рубильников ABB OT:

• Независимо от прикладываемого оператором усилия, скорость разрыва контактов не изменяется.

• Уникальная контактная схема – дугогасительное устройство, двойной разрыв на каждой фазе рубильника, электрический ток направляется по наименьшему из возможных путей.

Вы можете купить реверсивный рубильник с ручным управлением по низкой цене в интернет-магазине «77Вольт».

Как установить ручной переключатель передачи для системы резервного копирования в 16 шагов

Установка ручного переключателя

Ручной переключатель передачи устанавливается рядом с главной служебной панелью, чтобы отключить обычную электрическую службу с питанием от резервного генератора во время отключения питания.

Как установить ручной коммутатор для резервного копирования в 16 шагов

Ручные переключатели передачи требуют от оператора изменения источника питания, в то время как автоматические переключатели обнаруживают потерю мощности, запускают резервный генератор и переключаются на резервный источник питания.

Поскольку количество электроэнергии, создаваемой резервным генератором, недостаточно для питания всех электрических цепей вашего дома, вам нужно будет выделить несколько выбранных схем для получения резервного тока.

Но сначала выберите схемы резервного копирования 🙂

Прежде чем приобретать генератор резервных копий, определите, какие нагрузки вы хотите использовать от вашего генератора в случае потери мощности. Как правило, вы захотите включить холодильник, морозильник и, возможно, несколько источников света. Добавьте рейтинги рабочих характеристик устройств, которые вы включите, чтобы определить, насколько большой будет ваш генератор резервных копий.

Поскольку мощность запуска многих устройств выше, чем работающая мощность, избегайте одновременного запуска всех схем — это может вызвать перегрузку с вашим генератором.

Ниже приведены приблизительные ориентиры производительности (используйте таблицу MS Excel для расчета электрических нагрузок):

  1. Холодильник: 750 Вт
  2. Принудительная воздушная печь: от 1100 до 1500 Вт
  3. Лампы накаливания: 60 Вт на лампочку (светодиоды CFA и LED потребляют меньше мощности)
  4. Отстойный насос: от 800 до 1000 Вт
  5. Открывалка для гаража: от 550 до 1100 Вт
  6. Телевидение: 300 Вт

Добавьте значения мощности всех нагрузок, которые вы хотите использовать, и умножьте сумму на 1, 25 . Это даст вам минимальную мощность, которую должен произвести ваш генератор. Первичные резервные генераторы обычно выводят от 5000 до 7500 Вт.

Наиболее крупные стационарные генераторы могут выпускать от 10 000 до 20 000 ватт (от 10 до 20 киловатт).

Давайте опишем 14 шагов для установки ручного переключателя передачи:

Шаг 1

Выключите главный выключатель питания на электрической панели управления. ПРЕДОСТЕРЕЖЕНИЕ: Клеммы, в которые подается питание от главных выключателей, все равно будут под напряжением.

Установка переключателя передачи — Шаг №1

Шаг 2

Определите, какие бытовые схемы критичны для аварийного использования во время отключения электроэнергии. Как правило, это будет включать холодильник, морозильную камеру, печь и, по меньшей мере, одну световую или небольшую схему устройства.

Установка переключателя передачи — Шаг №2

Шаг 3

Сопоставьте свои критические цепи с вводом схемы на вашем предварительно подключенном переключателе передачи. Постарайтесь сбалансировать нагрузку, насколько это возможно в переключателе передачи: например, если ваш холодильник находится в самой левой цепи переключателя, подключите ваш морозильник к цепи, расположенной дальше вправо.

Для двухполюсных (240 вольт) цепей потребуются два соединения по 120 вольт. Также убедитесь, что цепи с усилителем 15 ампер и 20 ампер не будут несовместимы друг с другом.

Установка переключателя передачи — Шаг №3

Шаг №4

Выберите и удалите нокаут в нижней части основной панели служебной панели. Обязательно выберите нокаут, размер которого соответствует разъему на гибком кабелепроводе, идущем от переключателя передачи.

Установка переключателя передачи — Шаг №4

Шаг №5

Подайте провода от передаточного переключателя в отверстие для ножек, следя за тем, чтобы не повредить изоляцию. Вы заметите, что каждый провод маркируется в соответствии с той схемой, в которую он подается.

Установка переключателя передачи — Шаг №5

Шаг №6

Закрепите гибкий трубопровод от распределительной коробки до главной сервисной панели, используя, при необходимости, контргайку и втулку.

Установка переключателя передачи — Шаг №6

Шаг № 7

Прикрепите коробку переключения передач к стене, чтобы панель ближе. Используйте разъемы для вашего типа стены.

Установка переключателя передачи — шаг № 7

Шаг № 8

Удалите выключатель для первой критической цепи из главного отсека служебной панели и отсоедините провод горячего провода от выступов на выключателе .

Установка переключателя передачи — шаг № 8

Шаг 9

Найдите красный провод для схемы переключателя, который соответствует отключенной схеме. Прикрепите красный провод к выключателю, который вы только что удалили, а затем снова установите выключатель.

Установка переключателя передачи — Шаг 9

Шаг № 10

Найдите черный провод из одной цепи переключателя передачи и скрутите его вместе со старым подающим проводом с помощью желтого разъема. Проденьте провода аккуратно в сторону по краям коробки.

Перейдите к следующей схеме и повторите процесс.

Установка переключателя передачи — Шаг № 10

Шаг № 11

Если какая-либо из ваших критических схем составляет 240-вольтовые цепи, прикрепите красные провода от двух цепей переключающего переключателя к двухполюсному выключателю .

Две цепи, входящие в передаточный переключатель, должны быть рядом друг с другом, а их переключатели должны быть соединены с ручкой.

Если у вас нет 240-вольтовых цепей, вы можете удалить привязанную рукоятку ручки и использовать схемы отдельно .

Установка переключателя передачи — Шаг № 11

Шаг №12

После того, как вы сделали все схемы соединений, прикрепите белый нейтральный провод от переключателя передачи к отверстию в нейтральной шине главной панели обслуживания.

Установка переключателя передачи — Шаг № 12

Шаг № 13

Прикрепите зеленый провод заземления от переключателя передачи к открытому порту на панели заземления на главной панели обслуживания. Это должно завершить установку переключателя передачи.

Замените крышку на панели сервисной панели и обязательно заполните карту схемы на коммутаторе.

Установка переключателя передачи — шаг № 13

Шаг №14

Начните тестирование переключателя передачи , убедившись, что все выключено на главных панельных выключателях .

Установка переключателя передачи — Шаг №14

Убедитесь, что ваш резервный генератор работает правильно и установлен профессионально.

Резервный генератор

Шаг № 15

Перед включением генератора подключите шнур питания от генератора к распределительной коробке. Никогда не прикрепляйте и не отсоединяйте кабель генератора от работающего генератора. Включите генератор резервного питания и дайте ему поработать в течение минуты или двух.

Установка переключателя передачи — Шаг № 15

Шаг №16

Переверните каждый выключатель цепи в коробке переключателя передачи в положение GEN по одному. Постарайтесь поддерживать равновесие, перемещаясь назад и вперед по цепям слева и справа. Не включайте все схемы одновременно. Соблюдайте встроенные измерители мощности, когда вы задействуете каждую цепь, и старайтесь поддерживать баланс мощности.

Когда вы закончите тестирование коммутатора, включите коммутаторы на LINE, а затем выключите генератор .

Установка переключателя передачи — Шаг №16

Несколько слов о типовой системе резервного копирования

Резервные генераторы подают питание на ручной переключатель передачи, который отключает дом от основных служебных проводов и направляет питание от генератора через выбранные бытовые схемы.

Установка резервного генератора — это бесценный способ подготовить семью к чрезвычайным ситуациям. Самая простая система резервного питания — это портативный газовый генератор и удлинительный шнур или два.

Большим преимуществом этого подхода является то, что вы можете запустить холодильник и несколько световых индикаторов во время выключения электропитания с помощью инструмента, который также может быть доставлен на удаленные рабочие места или в походы в кемпинг, если он не выполняет аварийный резервный режим. Это также самый дешевый способ обеспечить некоторую резервную мощность для вашего дома.

Типичная система резервного копирования

Вы можете приобрести генератор в большинстве домашних центров и работать в течение нескольких часов. Если вы примете такой подход, критически важно, чтобы вы выполняли определенные нагрузки, выполняемые вашим генератором, отключены от источника питания.

Следующим шагом будет включение ручного переключателя передачи для вашего портативного генератора. Переключатели передачи постоянно подключены к вашей сервисной панели. Они монтируются либо внутри, либо снаружи вашего дома между генератором и служебной панелью.

Вы подаете питание от генератора в коммутатор. Переключатель подключен к выбранным основным цепям в вашем доме, что позволяет включать источники света, воздуходувки печи и другие нагрузки, которые невозможно легко запустить с помощью удлинителя. Но, возможно, самая важная работа, которую выполняет коммутатор передачи, заключается в отключении питания .

Если к панели обслуживания подключена неактивная линия электропитания, «обратная подача» питания от вашего генератора к линии электроснабжения может произойти, когда генератор срабатывает. Это условие может быть фатальным для линейных работников, которые пытаются восстановить питание. Потенциал обратной подачи является основной причиной, по которой многие муниципалитеты настаивают на том, что только лицензированный электрик подключает коммутатор.

Использование переключателя передачи, не установленного специалистом, также может аннулировать гарантию на коммутатор и генератор.

Автоматические переключатели передачи включают генератор и выключают питание электросети, когда они обнаруживают значительное снижение линейного напряжения. Они могут быть установлены с портативными генераторами, если генератор оснащен электрическим стартером.

Большие резервные генераторы, которые напоминают центральные кондиционеры, являются вершиной линии в системах резервного питания.

Часто заправленные жилыми линиями природного газа или пропановыми резервуарами, которые предлагают бездонный источник топлива, резервные генераторы изготавливаются в размерах от 20 до 40 киловатт мощности — достаточно для удовлетворения всех потребностей в мощности в 5000 кв. Футов, Главная.

Выбор генератора

Выбор генератора для нужд вашего дома требует нескольких расчетов. В приведенной ниже таблице дается оценка размера генератора, обычно рекомендуемого для дома определенного размера. Вы можете получить более точный номер, добавив потребляемую мощность (ватт) всех схем или устройств, которые будут питаться от генератора.

Также важно иметь в виду, что для большинства электроприборов требуемая мощность в момент переключения переключателя ON больше, чем количество ватт, необходимое для поддержания работы устройства.

Например, хотя кондиционер может работать на мощности 15 000 Вт, для запуска потребуется скачок в 30 000 ватт (диапазон мощности, необходимый для работы прибора, обычно указан где-то на самом устройстве). Эти два числа называются работающими ваттами и волнами.

Генераторы обычно продаются в соответствии с работающими ваттами (5000-ваттный генератор может выдерживать 5000 Вт) .

Они также рассчитаны на определенное количество импульсных ватт (генератор мощностью 5000 Вт может производить всплеск в 10 000 ватт). Если всплеск ватт не указан, попросите или проверьте руководство. Некоторым генераторам не удается вырабатывать больше волновых волн, чем работать с ваттами; другие могут производить в два раза больше всплесков, чем производительность.

Размер дома (в квадратных футах)Рекомендуемый размер генератора (в киловаттах)
До 27005 -11
2071 — 370014 — 16
3701 — 470020
4701 — 700042 — 47

Нет необходимости покупать генератор, достаточно большой, чтобы соответствовать потенциалу всплеска всех ваших схем (вы не будете поворачивать все одновременно), но волновые волны должны учитывать ваше решение о покупке.

Если вы будете работать с генератором на уровне или вблизи него, это также разумная практика для запуска стартапов для приборов .

Ссылка // Полное руководство по проводке Black + Decker

Связанные электрические направляющие и изделия

Переключатель резервного питания (ПРП)

Переключатель резервного питания является устройством автоматического переключения цепей электропитания 220(230) В/ 50 Гц для монтируемого в 19-ти дюймовую стойку оборудования. Предназначен для организации гарантированного электропитания однофазных приемников переменного тока за счёт подключения к двум входным источникам переменного тока 220(230) В / 50 Гц.

ПРП обеспечивает безобрывное автоматическое переключение электропитания подключенных к его выходу потребителей с основного питающего ввода на резервный и обратно при пропадании или недопустимом отклонении параметров напряжения.

В качестве источников электропитания основного и резервного вводов могут использоваться:

  • Две независимые однофазные сети переменного тока
  • Агрегат бесперебойного электропитания (АБП) и независимая однофазная сеть переменного тока
  • Два АБП или АБП и двигатель-генераторная установка
  • Двигатель-генераторная установка и однофазная сеть переменного тока, или иные сочетания независимых источников электроэнергии

ПРП контролирует значения напряжений и их частот на основном и резервном входах и величину тока нагрузки на выходе. Если параметры напряжения находятся в допустимых пределах, то выход ПРП подключен к основному входу. При недопустимом отклонении параметров электроэнергии на основном входе ПРП автоматически переключает нагрузку на резервный вход. При восстановлении параметров электроэнергии на основном входе ПРП автоматически переключает нагрузку на электропитание от него.

ПРП имеет третий вход и ручной переключатель обводной цепи, позволяющий вручную переключать электропитание подключенных к его выходу потребителей на источник электроэнергии, подключенный к третьему входу. Наличие третьего входа позволяет создавать на основе ПРП, например, систему последовательного резервирования двух АБП, в которой первый АБП подключен к основному входу ПРП, второй АБП к резервному входу ПРП, а третий вход ПРП к независимому источнику переменного тока.

ГАРАНТИЯ 2 ГОДА.
Гарантийное и послегарантийное обслуживание.

Переключатели нагрузки. Цены на ручные переключатели нагрузки. Ввод резерва

Переключатели нагрузки применяются для ручного переключения коммутируемой нагрузки в цепи или переключения потребителя с основного источника питания на резервный, например электрогенератор или ИБП. Поэтому, переключатель нагрузки может называться перекидным рубильником или ручным переключателем ввода резерва.

Переключатель нагрузки может быть в нескольких вариантах

Двухпозиционный переключатель нагрузки «1-2»


Трехпозиционный переключатель нагрузки «1-0-2»

Если при схеме «1-2» потребитель постоянно подключен к одному из 2 источников питания, то, используя трехпозиционный переключатель нагрузки, потребитель может быть обесточен от 2-х источников питания одновременно (это удобно для проведения ремонтных работ).

Также в зависимости от типа сети и необходимости отключения нейтрали, различают переключатели нагрузки 1-2-3-4-х полюсные. Например, для переключения на резервный бензогенератор, обязательно необходимо, чтобы нейтраль генератора и нейтраль основного источника питания были гальванически развязаны между собой.

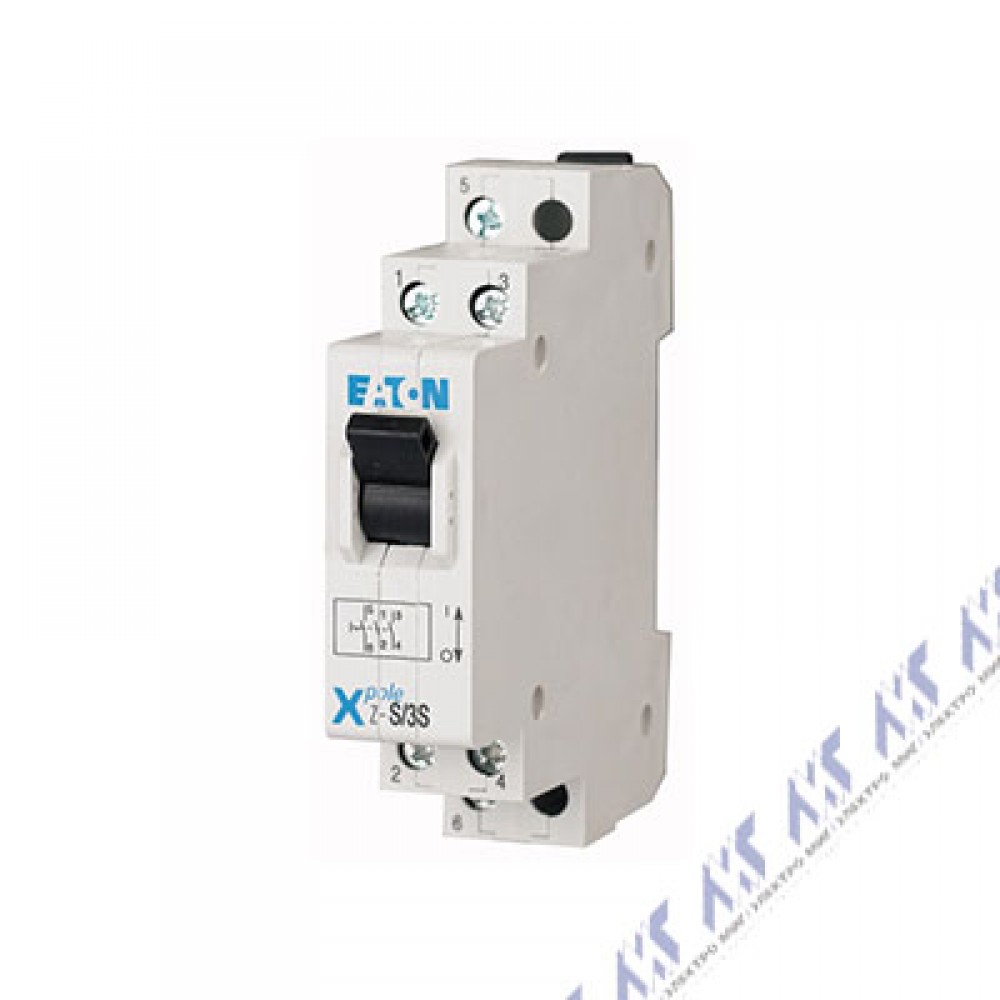

Конструктивно переключатели нагрузки могут быть модульного исполнения для крепления на монтажную DIN-рейку в модульный щит. Такие малогабаритные переключатели выпускаются с номинальным рабочим током до 125А.

Для коммутации электрических нагрузок с номинальным током от 160А до 3150А в распределительных устройствах и электрических шкафах применяются крупногабаритные переключатели нагрузки.

Дополнительные аксессуары решают задачи управления и автоматизации ПН.

Необходимо отметить, что переключатели нагрузки не имеют теплового и электромагнитного расцепителя, Для защиты от токов короткого замыкания и перегрузок в цепях применяют автоматические выключатели.

Схема подключения генератора к сети своими руками: через реверсивный переключатель, автоматическое переключение линии | Эксперт по ремонту

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

  • В линии отсутствует отдельный автомат.
  • Розеточная группа не способна принять магистральную нагрузку.
  • Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
  • Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
  • Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

  • моторесурс;
  • мощность;
  • экономичность;
  • удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

  • домашней сети – потребителя;
  • централизованной цепи подачи;
  • кабеля от резерва.

Перед подключением определяются со следующими моментами:

  • безопасное и экономичное расположение электрогенератора;
  • частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
  • рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

  • широкий диапазон цен;
  • мощность 0,8-12 кВт;
  • небольшие размеры;
  • существуют стационарные и мобильные модели;
  • существуют однофазные и трехфазные;
  • используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

  • Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
  • Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

  • Подключение по отдельной схеме резерва к выделенной группе.
  • Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
  • Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

  • С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
  • Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.
Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

  • Автомат ввода отключить.
  • Рукоятку переключателя установить на сеть генераторной установки.
  • Автомат нагрузки отключить.
  • Соединить кабель ручного переключателя к розетки генератора.
  • Запустить генератор, позволить прогреться пару минут.
  • Подать питание на рубильник.
  •  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

==========================

Спасибо Вам, за Ваш лайк! Для Вас он ничего не стоит, а нас вдохновляет на новые интересные статьи!

Эксперт по ремонту — подписывайтесь на наш блог!

источник — https://www.expertporemontu.ru/shema-podklucheniya-generatora-k-seti-doma-svoimi-rukami-430

Подключение генератора

Полуавтоматическое  подключение  это недорогой автоматический переключатель фаз сеть – генератор, полностью заменяет ручной переключатель и защищает дом от скачков в электросети и при появлении электросети автоматически глушит генератор.
Пользователю нужно только завести и прогреть генератор и спокойно пользоваться резервной электроэнергией… при появлении электросети будет правильное подключение сети дома (не сбиваются даже компьютеры) и автоматически заглушен генератор.
Аварии, связанные со встречным подключением генератора с электросетью исключены конструктивно и не требуют дополнительных проверок, потому что энергия от бензогенератора и от сети подаётся на разные контакты реле, которые между собой никогда не могут замкнуться (только если реле разрушить механически).
Полуавтоматическое управление генератором практически очень надёжное изделие, несмотря на применение в качестве силового переключающего элемента реле, а не контактора, это является следствием интеллектуального управления моментом переключения реле. Реле переключаются только в моменты полного совпадения  (фазировки по времени) электросети и генератора.
Реле переключает практически равные напряжения и соответственно контакты реле работают в допустимом диапазоне нагрузок. Такое переключение синхронизированных напряжений сети с электрогенератором уменьшает ударные воздействия для подключённой нагрузки и проходит практически незаметно для потребителей.
Аналогичные изделия других производителей проводят переключения в любой фазе, при этом в нагрузке возникают скачки напряжения более 600В. Индуктивные нагрузки при произвольном переключении могут входить в насыщение, что приводит практически к короткому замыканию и возрастанию токов в 50 раз более чем номинальных.
Естественно, что такое широко распространённое подключение бензогенератора требует дорогостоящих контакторов и может приводить к сбоям в моменты переключений. Также контакторы с катушкой на 220В плохо работают при пониженных напряжениях электросети – может начаться дребезг.
Если говорить об экономии, то блоки полуавтоматического управления генератором очень экономичны, так как потребляют в несколько раз меньше только одного магнитного пускателя. Так же в некоторых случаях позволяют сделать оптимальную разводку электросети с минимумов длины проводов, это может сэкономить до 10% бесполезных потерь электроэнергии.
Есть две модификации, различающиеся по максимальной  мощности подключаемой нагрузки (не путать с мощностью резервного генератора).
Расположение силовых и управляющих контактов у этих двух модификаций абсолютно одинаковое.

Выбор модификации всегда необходимо делать по максимальному току генератора или электросети проходящему через контакты полуавтоматики.

Сортировка: По умолчаниюЦена (по возрастанию)Цена (по убыванию)Модель (А -> Я)Модель (Я -> А)

Схема переключения питания нагрузки. Автоматический переключатель между основной и резервной линиями. Специальные устройства резервного питания

Сбой в электропитании создает не только дискомфорт, но может привести к значительному материальному ущербу и к угрозе безопасности людей. Бесперебойное питание обеспечивается двумя источниками электроэнергии, одним из которых обычно является электросеть, а другим – аккумулятор, дизель-генератор и другие.

Щит подключения резерва с двумя независимыми вводами

Бесперебойность питания может быть создана подачей питания от двух источников сразу. Способ имеет следующие недостатки:

  • более высокий ток КЗ;
  • повышенные потери электроэнергии;
  • усложнение системы защиты.

Автоматический ввод резерва (АВР) позволяет быстро восстанавливать подачу электричества посредством включения коммутирующего устройства, разделяющего питающие линии. Реальное время срабатывания составляет десятки секунд, но может достигать 0,3 сек. При этом необходимо учитывать мощность дополнительного источника питания, чтобы он справлялся с подключением системы потребителей. Если этого достичь не удается, схема защиты организуется таким образом, что подключаются только наиболее важные нагрузки.

На фото выше изображен щит АВР с двумя независимыми вводами.

Типы и требования к АВР

Переключатель АВР бывает 2 типов:

  • односторонний – одна из линий питания является рабочей, а другая резервной;
  • двухсторонний – любой ввод может быть рабочим или резервным.

От АВР требуются высокое быстродействие и обязательное включение, независимо от того, по каким причинам исчезло напряжение.

Автоматическое включение резерва происходит по сигналу от датчика, например, реле минимального напряжения. Контролируется питание на вводах и чередование фаз.

К АВР предъявляются следующие требования:

  1. Отсутствие короткого замыкания на контролируемом участке.
  2. АВР служит для подключения резерва всегда, когда исчезает напряжение на входе к потребителю. Исключением является КЗ, при котором АВР блокируется.
  3. Однократность срабатывания. Переключатель не может включаться больше одного раза, пока не устранено КЗ.
  4. Возможность настройки порога срабатывания по напряжению, чтобы уменьшить влияние его просадок при пусках двигателей нагрузок.
  5. Переключатель будет срабатывать только при условии присутствия напряжения на резервном участке.

Если перечисленные условия выполняются, логическая система АВР подает команду отключить вводной выключатель и включить секционный. При этом осуществляется электрическая блокировка их одновременного включения. Некоторые модели АВР комплектуются еще механической блокировкой.

Работа АВР с генератором

Электроснабжающие компании разделяют потребителей на три категории по степени надежности снабжения электроэнергией. Частные дома и квартиры относятся к третьей – самой низкой категории. В квартирах обычно применяют бесперебойные источники питания на аккумуляторах.

Для частного дома резервным источником питания также может быть бензиновый или дизель-генератор. Если прежде их вводили в работу вручную, то теперь возможен автоматический запуск. Все зависит от того, какую за это платить цену.

Для автоматического резервирования предпочтительно применять устройство с микропроцессорным управлением. В быту и производстве широко распространены программируемые реле-контроллеры Easy. На вход реле поступают сигналы с датчиков напряжения. При отключении питания контроллер запускает двигатель генератора. После достижения номинальных параметров, на что тратится определенное время, схема АВР переключает нагрузку на резервное питание. При этом имеют место временные задержки с подключением. Для бытовых нужд они допустимы, а для мощных и ответственных нагрузок задача становится более сложной.

На рисунке изображена схема бесперебойного питания с помощью дополнительного дизель-генератора.

Схема подключения резервного дизель-генератора к нагрузке

К входу АВР подключены сеть и генератор, а выход – к нагрузке. Основным источником питания обычно является сеть. При отключении напряжения в сети запускается генератор, после чего АВР подключает нагрузку к нему. Как только работа электросети восстанавливается, происходит переключение питания в прежний режим, а генератор через заданное время выключится. На рисунке ниже изображена электрическая схема бесперебойного питания.

Выполнение АВР на контакторах

Схема применяется для однофазной сети частного дома или небольшого производственного здания.

Схема АВР на одном контакторе для однофазной сети

Для ввода схемы в работу включаются автоматы SF1 и SF2. Питание подается на контактор КМ1 – переключатель основного и резервного ввода. При его срабатывании контактом КМ1.1 подключается цепь основного источника питания, а цепь резервного размыкается контактом КМ1.2.

Включается двухполюсный выключатель QF1, контакты которого замыкают цепь основного источника питания.

При возникновении аварийной ситуации, когда главный ввод обесточивается, контактор КМ1 отключается и происходит отключение главной сети и подключение резерва нормально замкнутым контактом КМ1.2. Когда питание основного ввода восстанавливается, снова происходит переключение на него нагрузок с помощью контактора.

При необходимости ручного подключения резерва, достаточно отключить автоматический выключатель SF1.

Необходимо учитывать мощность резервного источника. Обычно от него запитываются самые необходимые нагрузки, например, освещение и отопление.

Коммутация фазы и нейтрали (контакты КМ1.1 и КМ 1.2 на рис. ниже) одновременно дает возможность полностью исключить из работы неработающий ввод и использовать автономный резерв.

Схема АВР на одном контакторе с отключением фазы и нуля

Включение АВР в работу производится как и в предыдущей схеме, только переключатель КМ1 разрывает или подключает фазу и ноль. Схема наиболее распространена для подключения автономного источника напряжения, например, бесперебойника или дизель-генератора. Здесь подробно изображено подключение нагрузок через двухполюсные автоматы QF2, QF3, QF4, а также показан провод заземления РЕ, который не связан с питанием нагрузок. Он подключается к корпусам электроприборов и выполняет функцию защиты от поражения током.

На рисунке изображена типовая схема подключения модуля АВР-3/3 для трехфазных цепей питания и резерва.

Типовая схема подключения модуля АВР -3/3

Фазы на модуле имеют маркировку L1, L2, L3, нейтраль – N. К клеммам 11, 12, 14 подключены переключающие контакты встроенных реле. Устройство имеет управление с помощью микропроцессора, контролирующего напряжение по двум трехфазным линиям.

Видео про ввод резерва

Как собрать блок АВР для генератора, можно узнать из этого видео.

Перерывы в подаче электроэнергии могут быть причиной различных негативных явлений у потребителей. Устройство АВР позволяет сохранить работоспособность объектов, для которых крайне необходима постоянная подача напряжения питания.

Это устройство нужно для автоматического переключения нагрузки между основной (приоритетной) и резервной питающими линиями. Если совсем уж на пальцах — то для того, чтобы при отключении электричества в загородном доме можно было запустить генератор и продолжить сидеть в интернете до устранения аварии в электросети:-)

Результат: можно брать
Под катом несколько фотографий суммарным объемом примерно 4-5 мегабайт

Хотел написать очередной увлекательнейший обзор про пауэрбанк, или про зарядку B6, или про пистон от сяоми, но это в будущем. Пока почитайте скучный обзор про штуку с моторчиком — Карлсона автоматический переключатель

Вещь хоть и нужная, но достаточно редко применимая в обычной жизни, поэтому буду стараться придерживаться основного принципа: «краткость — с. т.»

Итак.
На случай отключения электричества в загородном доме есть бензиновый генератор. В щитке стоит специальный рубильник, который подключает дом либо к электричеству со столбов, либо к электричеству от генератора. Раньше пользовался реверсивным рубильником от известной фирмы ABB, но это штука тугая в переключении и достаточно дорогая (на текущий момент рубильник на ток 63А стоит $100-120).

Чуть меньше года назад дом на 2/3 сгорел, поэтому сейчас отстроились заново, и опять приходится решать вопрос переключения между основной линией и генератором. Решил сэкономить и купить за копейки подобное устройство у китайцев
upd. Отдельно поясню — дом сгорел из-за прогоревшей трубы в бане, а не из-за электрики. А слова насчет копеек следует интерпретировать так, что 120$ за простейший ручной переключатель, в котором нет даже захудалого резистора, так это, на мой взгляд, перебор. Цена ему $15 в базарный день, на что и был расчёт

В процессе поиска наткнулся на автоматический переключатель за $16.56, и после недельных раздумий было решено попробовать сыграть в китайскую рулетку, т. к. обзоров на данную штуку или какой-то другой информации не нашлось, да я особо и не искал

Бесплатной доставки не было, самая дешевая платная была через SPSR, обошлась в $17.25. Жаба, конечно, протестовала, но суммарные $33.81 все равно меньше маячащих на горизонте $100, поэтому проявил силу воли и нажал кнопку «Buy from this seller»

В итоге неделя ожидания перед отправкой, потом ещё 12 дней путешествий по континенту, и в итоге заветная коробочка лежит в постамате в 3 минутах езды от дома. Для тех, кто ещё не сталкивался, постамат (почтамат) — такая штука из множества ячеек для быстрого получения почтового отправления. Вводишь секретный код из СМС в терминал, открывается ячейка с твоим товаром, забираешь и радуешься

Упаковано стандартно: немного пупырчатой плёнки, картонная коробка, внутри в полиэтиленовом пакете сам переключатель

То, что за доставку берут деньги, совершенно не означает, что к ней будут относиться хоть сколько-нибудь бережнее. Мою, судя по всему, уронили. Металл толщиной около 1 мм загнулся, хорошо хоть не пластиком вниз уронили, он бы наверняка раскололся

Первое, что бросается в глаза — достаточно большой вес и габариты. Высота 12 см., ширина 15 см., глубина 13 см. Вес около полутора килограмм. Таким образом, в ширину этот модуль будет занимать место аж в 7.5 DIN. Впрочем, это не сильно больше, чем у ABB

В комплекте два болта для крепления ручки и две наклейки на оную. Зачем? Видимо, не жалко. Плюс стандартная «попрошайка» о «five-star positie feedback» (в итоге поставил 4 звезды, но об этом ниже)

Второе — корпус с большими зазорами. Сам пластик обычный, не пахнет, достаточно толстый. Но вот крепится к металлическому основанию на слабенькие клипсы, из-за чего зазоры между крышкой и основанием достигают 1 мм.

Стоит лишь сжать две половинки, и зазоры исчезают

Вид снизу

Ну да ладно, зазоры — это не страшно. В конце концов оно будет стоять в щитке, куда заглядывать особенно незачем. Снимем «одежду» в ожидании технопорно

Ну-у-у, не порно, конечно, но техно. Простейшее устройство — два пакетника, два концевика и реверсивный моторчик. Спорная конструкция, на мой взгляд, но вспоминая про 16.5$, понимаю, что это придирка

На лицевой стороне прибора 4 светодиода. Светодиод светится, если на соответствующих контактах рядом есть напряжение. Таким образом можно контролировать состояние основной и резервной линий. Также эти светодиоды можно продублировать на лицевую сторону щитка, подключив лампы-индикаторы к зелёному разъему

Всё выглядит достаточно аккуратно, внутренний перфекционист особенно не возмущается

А вот пайка слегка подкачала. Дядюшка Ляо мелко саботировал свою однообразную работу по припаиванию светодиодов

Один светодиод плохо пропаян, припой отвалился, нога болтается, но на фото не очень хорошо видно

Второй светодиод печалит больше: у него забыли откусить выводы и понавешали знатных соплей припоем

Ладно, паяльник и кусачки под рукой, устраняется за полминуты. Осматриваем остальную электронику, вроде, без косяков

Можно подключать к электричеству.
Переключатель работает. Причем достаточно быстро (время переключения в районе 1 секунды) и тихо, от такого мотора ожидал больше шума. Если красным выключателем перевести в ручной режим переключения, ручка поворачивается достаточно тяжело, но легче, чем в упомянутом выше рубильнике от ABB

Подводя итог: вполне себе нормальное устройство, думаю, проблем с ним не будет в эксплуатации, ломаться там нечему. Рекомендую, но с визуальным осмотром перед вводом в эксплуатацию. В преддверии 11.11 продаван поднял цену на полтора бакса, зато участвует в акции с ценой $16.50:-)
upd. В комментариях рекомендуют поменять китайские автоматы на российские аналоги, чтобы исключить потенциально слабое звено, кто знает, как они внутри устроены (я потом поменяю и добавлю в обзор разобранный автомат)

Один нюанс забыл упомянуть. Он очевидный, но всё же. Эта штука только переключает линии, но не включает генератор. Поэтому когда отключат электричество, достаточно будет сходить и запустить генератор (он запускается с кнопки). Как только на резервной линии появится напряжение, автоматический переключатель переведёт дом на питание от генератора. Если в это время появится электричество, переключатель переведёт дом обратно на него, генератор нужно будет пойти и выключить

Автоматизация этой части хоть и возможна, но не актуальна, так как отключение электричества связаны в основном только с авариями в горсети, которые довольно редки и устраняются достаточно оперативно

Спасибо за внимание. Задавайте вопросы, критикуйте, хвалите. Первопост всё-таки

Upd.
Выложил видео, спасибо madeweb !
На видео слышны посторонние звуки — жена рукодельничает, на машинке шьет. Не пугайтесь:-)

Upd2.
Здесь хоть и стоят автоматические выключатели (D63A), но при перегрузке по току отработать им не даст поворотный кулак. При включении автомата кулак подпирает его снизу, а так как сам мотор очень тугой, отщёлкивания не произойдёт, автомат останется во включенном состоянии. Имейте это в виду.

Upd3.
Меня поправили, что автоматический выключатель должен отработать даже при зажатом рычаге, поэтому если автомат не кривой, дополнение upd2 не имеет значения

Планирую купить +137 Добавить в избранное Обзор понравился +84 +180

Могла сработать только тогда, когда пропадало напряжение основного источника, от понижение или повышения напряжения защитить нагрузку не могло. В новом варианте устройства были исправлены эти недочёты, а именно:

  1. Устройство не переключит нагрузку на резервный источник питания при наличии даже пониженного напряжения основного источника.
  2. Устройство не способно работать при напряжении менее 6-ти вольт.

    Устройство не защитит нагрузку при повышении напряжения сверх допустимой величины.

Новый вариант устройства обладает значительно улучшенными характеристиками.

    Способно работать при входном напряжении основного источника от 6 до 15 в.

    Защита нагрузки от пониженного или повышенного напряжения. Для контроля напряжения основного источника используются два компаратора. При отключении основного источника напряжения, работа устройства аналогична его предыдущей версии.

    Ток потребляемый нагрузкой ограничен только максимальным током, который могут выдержать контакты применяемого электромагнитного реле.

Питается устройство от резервного источника питания на 12 в и потребляет ток около 100 ма, в случае если напряжение основного источника меньше 12-ти вольт, нужно применить стабилизатор и включить его в разрыв показанный на схеме, а также установить пороги срабатывания защиты построечными резисторами.

Работа устройства

Напряжение основного источника поступает на резисторы R6 и R12 с которых напряжение поступает на входы компараторов, где сравнивается с напряжением поступающим со стабилизатора VR1. Отдельный стабилизатор VR1 применён для того, чтобы при изменении величины напряжения резервного источника питания не менялись пороги срабатывания защиты. Кратко опишу для чего предназначены эти подстроечные резисторы. Резистор R12 отвечает за срабатывание защиты при падении напряжения ниже минимального порога, который этим резистором выставляется. В моём случае этот порог 10.5 вольт и для того, чтобы его выставить, нужно при входном напряжении 10.5 вольт с помощью этого резистора выставить на выводе 7 компаратора напряжение 1.3в, что ниже порога срабатывания компаратора, так как на 6 ноге микросхемы напряжение 1.65 вольта, сразу же сработает защита. Резистор R6 отвечает за срабатывание защиты в случае критического повышения напряжения основного источника. В моём случае величина максимального напряжения установлена на уровне 13 вольт. При этом напряжении резистором R6 необходимо выставить на 5-й ноге микросхемы напряжение 4 вольта, что приведёт к срабатыванию защиты и переключению нагрузки на резервный источник. Благодаря этим резисторам защита срабатывает при понижении напряжения до 10.5 вольт, или повышении до 13.

Самой интересной частью схемы является узел собранный на микросхемах DD1 и DD2. Он собственно и является схемой защиты. Два входа этого узла подключены к компараторам, но для того, чтобы на выводе 8 микросхемы DD1 появился уровень логической 1 и сработала защита должны быть созданы определённые условия. Данный узел интересен ещё и тем, что логическая единица на выходе 8 DD1.1 появится при наличии одинаковых логических состояний на входах, либо два 0 , либо две 1. Если на одном входе будет 1, а на другом 0, то защита не сработает.

Работает схема защиты следующим образом. При нормальном входном напряжении основного источника работает только компаратор DA1.2, так как напряжение выше минимального порога отключения и следовательно открытый выходной транзистора компаратора DA1.2 замыкает выводы 4 и 5 элемента DD2.4 на массу, что аналогично состоянию логического 0, а на входах 1 и 2 элемента DD2.3 действует напряжение около 4.5 — 5 вольт, что аналогично состоянию логической 1, так как напряжение не достигает 13 вольт и компаратор DA1.1 не работает. При таком условии защита не сработает. При повышении напряжения основного источника до 13 вольт начинает работать компаратор DA1.1, открывается выходной транзистор и замыкая входы 1 и 2 DD2.3 на массу принудительно создаёт уровень логического 0, тем самым на обоих входах принудительно появляется уровень логического 0 и срабатывает защита. Если напряжение упало ниже минимального порога, то напряжение подводимое к 7-й ноге компаратора падает до уровня ниже 1.65 вольта, выходной транзистор закроется и перестанет замыкать входы 4 и 5 элемента DD2.4 на массу, что приведёт к установлению на входах 4 и 5 напряжения 4.5 — 5 вольт(уровень 1). Поскольку DA1.1 уже не работает и DA1.2перестал, то создаётся условие при котором уровень логической единицы появится на обоих входах узла защиты и она сработает. Подробнее работа узла показана в таблице. В таблице показаны логические состояния на всех выводах микросхем.

Таблица логических состояний элементов узла.

Налаживание устройства

Правильно собранное устройство требует минимальной наладки, а именно установки порогов срабатывания защиты. Для этого необходимо вместо основного источника напряжения подключить к устройству регулируемый блок питания и с помощью подстроечных резисторов выставить пороги срабатывания защиты.

Внешний вид устройства

Расположение деталей на плате устройства.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
DD1, DD2 Логическая ИС

К155ЛА3

2 В блокнот
DA1 Компаратор

LM339-N

1 В блокнот
VR1, VR2 Линейный регулятор

LM7805

2 В блокнот
VT1 Биполярный транзистор

КТ819А

1 В блокнот
Rel 1 Реле RTE24012 1 В блокнот
R1 Резистор

3.3 кОм

1 В блокнот
R2, R3 Резистор

1 кОм

2

Довольно часто в радиолюбительской практике возникают ситуации, когда требуется, чтобы устройство продолжало стабильно работать даже при отключении основного электропитания. Предлагаю для повторения несколько простых схем, позволяющих переключать нагрузку со штатного на аварийное питание в случае возникновения возможных перебоев в электроснабжении, особенно это актуально для сельской местности.

Устройство собрана на герконовых реле К1 и К2. Когда сетевое напряжение в норме, оба реле срабатывают и нагрузка получает напряжение от штатного сетевого БП. Если же сетевое напряжение исчезнет, через тыловые контакты напряжение от батареи поступит на нагрузку.

Сопротивление R1 ограничивает ток, следующий через обмотки реле. Его сопротивление и мощность рассчитывают исходя из входного напряжения U пит , напряжения срабатывания реле U сраб и от номинала сопротивления обмотки реле R o , а также тока срабатывания реле I сраб . В нашем примере применены герконовые реле типа РЭС55А с напряжением срабатывания 3,75 В. Для более мощной нагрузки необходимо взять герконовые или электромагнитные реле помощнее, контакты которых выдержат необходимый ток, подобрав при этом сопротивление R1.

Мощность этой конструкции ограничена только транзистором Т3, в случае необходимости его можно заменить на более мощный.

При наличии основного напряжения, на базу Т1 через диод VD3 идет напряжение равное величине напряжения источника и транзистор открыт. Через открытый Т1 на базу Т2 идет положительное напряжение от которого он запирается, что в свою очередь приводит к тому, что через него напряжение не идет на Т3, который запирается и напряжение на его эммитере снижается до нуля. Когда же напряжение основного источника исчезает Т1 запирается, отпирается Т2 и через него идет напряжение на базу Т3, который открывшись посылает его через диод в нагрузку. Диоды требуются для того, чтобы исключить взаимодействие основного и резервного ИП между собой.

Эта конструкция может быть применена для автоматического переключения нагрузки между аккумулятором и сетевым адаптером. Микросхема управляет внешним P-канальным MOSFET транзистором, для создания подобия диода Шоттки, работающего как выключатель питания для распределения нагрузки.

Кроме того LT4412 также имеет кучу положительных фишек, таких как защита батареи от переплюсовки, ручное управление, защита затвора в полевом транзисторе и многие другие. Ток потребления схемы около 11 мкA. Диод D1 исключает обратное прохождение тока к сетевому БП, когда нет основного напряжения. Конденсатор С1 — емкость выходного фильтра. Четвертый пин интегральной микросхемы называется выводом состояния.

d) Органы управления запуском . Органы управления установкой двигателягенератора, как правило, обеспечивают автоматический запуск с датчиком отказа основного питания в качестве части устройства переключения. В некоторых случаях для средств и оборудования с пониженными критическими требованиями используются ручные или дистанционные органы управления. После запуска двигателя-генератора, обороты и мощность регулируются автоматически двигателем и электрическая нагрузка подключается устройством переключения. Двигатель-генератор должен работать автоматически без регулировки или необходимости контроля за ним. Переключение на основной источник питания и остановка двигателя могут выполняться автоматически или с помощью дистанционного управления.

e) Подача топлива. Как правило, жидкое топливо для резервного питания хранится в баках близко к расположению двигателя-генератора. Емкость топливных баков должка соответствовать максимальному рабочему времени, предполагаемому для двигателя-генератора. Некоторые полномочные органы требуют обеспечения питанием в течение минимального периода времени, равного 72 часам. Другие полномочные органы предусматривают меньший период времени, но период времени, как правило, должен по крайней мере в два раза превышать максимальную продолжительность ожидаемых условий, которые могут потребовать использования резервного питания. Топливные баки и соединения должны отвечать всем требованиям безопасности и должны обеспечивать удобный доступ для заправки. В этих топливных баках также должны предусматриваться приспособления для проведения испытания на загрязнение топлива, особенно в отношении накопления воды в баке.

2.3.3.1 Для переключения питания с основного на резервный источник необходимо соответствующее устройство переключения. Для режима ручного запуска и управления это может соответствовать простому переключателю или реле, которые отключают нагрузку от одного источника питания и подключают ее к другому источнику питания. Для автоматического переключения необходимы дополнительные органы управления. Как правило, они объединяются в один блок управления или панель. Такой блок должен воспринимать отказ основного питания, начинать запуск первичного двигателя установки резервного генератора, определяя, что напряжение и частота генератора соответствующим образом стабилизированы, и подключать нагрузку к генератору. Этот блок может также отключать несущественные нагрузки и оборудование, которые не должны получать питания от резервного источника и переключать эти нагрузки к основному источнику после того, как будет восстановлено питание. Переключатели или реле для отключения и подключения нагрузки должны иметь возможность управлять расчетной нагрузкой генератора. Функционирование этих переключателей или реле является аналогичным как для 2-минутного или 15-секундного, так и для

База нормативной документации: www.complexdoc.ru

1-секундного периода переключения, хотя могут потребоваться более быстродействующие реле для наименьшего времени переключения. Для 2-минутного периода переключения датчики отказа питания могут внести задержку в несколько секунд при определении, отказал ли основной источник питания или имеется только наличие флуктуации, а также для определения, стабилизировано ли резервное питание. Для 15-секундного периода переключения питания датчики должны реагировать менее чем через 3 секунды, поскольку режим быстрого запуска двигателей предусматривает 10 секунд для запуска и стабилизации. Время переключения, равное 1 секунде или меньше слишком мало для запуска двигателя, но нагрузка может быть переключена с одного источника питания на другой работающий источник в течение этого ограниченного периода; однако датчик определения отказа питания должен реагировать в течение нескольких периодов переменного тока.

2.3.4 Системы непрерываемого источника питания (UPS)

2.3.4.1 Непрерываемый источник электропитания необходим для электронного или другого оборудования, которое выполняет критические функции и для правильного функционирования требует постоянного, свободного от нарушений электропитания.

2.3.4.2 Оборудование UPS. Система непрерываемого источника питания состоит из одного или большего количества модулей UPS, заряженной аккумуляторной батареи и приспособлений, необходимых для обеспечения надежного и высокого качества питания. Система UPS изолирует нагрузку от основного и резервного источников и в случае прерывания питания обеспечивает регулируемое питание для критической нагрузки на протяжении установленного периода времени. (Обычно аккумуляторная батарея имеет емкость для обеспечения работы на полную нагрузку в течение 15 минут). (См. рис. 2-2).

а) Модуль UPS. Модуль UPS является частью статического преобразования питания системы UPS и состоит из выпрямителя, преобразователя и соответствующих органов управления наряду с устройствами синхронизации, защиты и вспомогательными устройствами. Модули UPS могут рассчитываться для работы либо отдельно, либо параллельно.

b) Резервирование. Для большинства операций приемлема нерезервированная система UPS. Однако, если затраты оправдываются, для защиты от отказа модуля или весьма частых отказов основного питания может использоваться конфигурация резервированной системы UPS (см. рис. 2-3).

c) Аккумуляторные батареи UPS. Аккумуляторная батарея должна быть промышленным агрегатом, рассчитанным на тяжелые условия работы, свинцовокадмиевого типа, имеющим емкость в ампер-часах, достаточную для питания постоянным током преобразователя, требуемого в соответствии с указаниями

База нормативной документации: www.complexdoc.ru

изготовителя по установке системы UPS. Как правило, аккумуляторная установка укомплектовывается двухярусными стеллажами; однако в тех случаях, когда объем ограничен, могут потребоваться трехярусные стеллажи.

d) Дистанционная тревожная сигнализация . Оборудование UPS должно снабжаться пультом дистанционной тревожной сигнализации, устанавливаемым в рабочем пространстве, обслуживаемом агрегатом UPS, или в другом помещении с постоянным нахождением персонала, например, в помещении, предназначенном для охраны. Поскольку обычно в помещениях для оборудования UPS нет персонала, для контроля управления внешними условиями и системы пожарной сигнализации помещений модуля UPS и аккумуляторной батареи следует предусматривать дополнительные устройства дистанционной сигнализации.

e) Требования к помещениям для размещения оборудования UPS и аккумуляторных батарей. Модули UPS и связанная с ними установка аккумуляторных батарей должны размещаться в отдельных помещениях. Конструкция должна соответствовать конструкции постоянного типа. Стена, разделяющая помещение для модуля UPS от помещения с аккумуляторными батареями, должна быть огнеупорной (выдерживающей пламя в течение одного часа). В тех случаях, когда это осуществимо, в помещениях для модуля UPS и аккумуляторных батарей следует предусмотреть пространство для установки в будущем дополнительного оборудования UPS.

f) Управление внешними условиями. Как помещение для модуля UPS, так и помещение для аккумуляторных батарей должно снабжаться системой управления внешними условиями для поддержания предписанных условий в помещении. Каждая система управления внешними условиями должна состоять из основной системы с возможностью использования резервной системы. При отказе основной системы управления внешними условиями, должно происходить автоматическое переключение на резервную систему и должна выдаваться звуковая сигнализация, указывающая необходимость в выполнении технического обслуживания.

2.3.5 Специальные устройства резервного питания

2.3.5.1 Другими устройствами резервного питания, которые могут использоваться для специальных средств, являются резервные системы питания от аккумуляторных батарей с преобразователями постоянного тока в переменный или без них; солнечные или ветровые генераторы с аккумуляторными системами и с преобразователями постоянного тока в переменный или без них; независимые устройства выработки энергии, например, термоэлектрические, ядерные или химические топливные элементы; и генераторы с инерционным маховым колесом. Изготовитель должен предоставлять информацию, поясняющую функционирование и характер сооружений для использования этих устройств.

Почему у генераторов есть переключатели и зачем они нужны

Вы уже знаете, что наличие генератора для дома или бизнеса — отличный способ обеспечить необходимое резервное питание, когда оно вам больше всего нужно. Но как насчет других предметов, которые вам понадобятся для оптимального использования?

Одним из самых важных аксессуаров для генератора является безобрывный переключатель. Это небольшое дополнительное оборудование делает процесс резервного питания беспроблемным и помогает обеспечить общую безопасность. Вот краткое руководство о роли, которую играют переключатели, и о том, почему так важно иметь один.

Что делает автоматический переключатель?

Проще говоря, безобрывный переключатель — это постоянный переключатель, который подключается к вашему блоку питания, который изменяет силовую нагрузку между двумя источниками.

Для постоянных источников резервного питания это происходит автоматически, когда первый источник питания становится недоступным. Это идеальный вариант, потому что он плавно поддерживает поток энергии с минимальной задержкой.

В случае генератора для энергоснабжения всего дома, генератор подключается к передаточному переключателю, расположенному на монтажной панели.Когда генератор включен, безобрывный переключатель переключает нагрузку с сети на генератор.

Какие генераторы нуждаются в безобрывном переключателе?

Резервные генераторы для дома и бизнеса почти всегда нужны. Поскольку они всегда ждут отключения электроэнергии, важно иметь это дополнительное оборудование, чтобы обеспечить бесперебойную подачу электроэнергии.

Однако портативные генераторы не нуждаются в безобрывном переключателе, но обычно это хорошая идея.Самым большим преимуществом использования безобрывного переключателя в жилых помещениях является то, что вы получаете возможность подключать устройства через панель автоматического выключателя вместо использования удлинителей. Сюда входят устройства с проводным подключением, такие как посудомоечная машина, водонагреватель, кондиционер и потолочные вентиляторы. Все, что вам нужно сделать, это подключить портативный генератор к безобрывному переключателю, и все готово!

Требуется ли автоматический переключатель?

Если мощность вашего генератора превышает 5000 Вт, вам всегда понадобится безобрывный переключатель из соображений безопасности и простоты использования.Это важно помнить, поскольку уровень вырабатываемой мощности требует использования регулятора, чтобы предотвратить скачки и обратное питание в сети.

А как же законно? Это один из тех вопросов, который зависит от области, в которой вы хотите разместить резервный генератор. В некоторых юрисдикциях это требование является обязательным, в то время как другие настоятельно рекомендуют его иметь. А другие делают это обязательным только для резервных генераторов.

Если вы не уверены, требуется ли местным органам власти передаточный переключатель, обратитесь в отдел соблюдения строительных норм и правил.Оттуда они смогут посоветовать, какие типы генераторов нуждаются в переключателях, а какие нет.

Риски неиспользования безобрывного переключателя

Отказ от использования безобрывного переключателя сопряжен с множеством рисков, выходящих за рамки простого удобства. В некоторых случаях отказ от автоматического переключателя может поставить под угрозу безопасность вашей семьи или даже работников, нанятых электрической компанией.

Основной сценарий, при котором это становится проблемой, называется обратной подачей сети.Это означает, что когда вы используете свой генератор без надлежащего передаточного переключателя и включается основной источник питания, тогда в ваш дом питаются два тока. Этот скачок напряжения может вызвать проблемы на линии, что может подвергнуть опасности работников коммунального хозяйства. Это также может вызвать пожар в вашем доме или на работе. Вот почему так важно иметь передаточный переключатель.

Теперь давайте проясним, что мы конкретно говорим о резервных генераторах, которые подключены к вашей панели в вашем доме или офисе. Если вы используете портативный генератор и просто подключаете несколько ламп или других предметов непосредственно к генератору, это не считается проблемой.

Типы автоматических переключателей

Существует два разных типа безобрывных переключателей: автоматический и ручной . Как следует из названия, автоматический переключатель резерва без проблем направляет питание от основного источника к резервному, когда это необходимо. Он всегда рядом и готов переключить питание на генератор, когда это потребуется.

Внутри и снаружи промышленного автоматического автоматического включения резерва Russell Electric на 400 А.

Ручные переключатели требуют, чтобы человек щелкнул маленьким рычагом и включил их, отсюда и название. Переносным генераторам обычно нужен ручной переключатель, так как они не всегда включаются в розетку. Постоянно установленные резервные генераторы могут варьироваться от ручного до автоматического, но автоматический, как правило, наиболее удобный вариант. В конце концов, кто действительно хочет выйти в снег, ветер или дождь, чтобы включить выключатель для восстановления питания?

Для большинства предприятий автоматический переход на резервное питание во время отключения электроэнергии желателен, в то время как для некоторых отраслей это критически важно.

6-контурные (L) и 10-контурные (R) переключатели ручного включения.

Сколько стоит передаточный переключатель?

Цена переключателя зависит от типа переключателя и размера генератора. Большинство ручных переключателей дешевле автоматических по понятным причинам.

Ручной переключатель передачи будет стоить где-то в районе 300-500 долларов. Автоматический переключатель резерва для домашнего генератора, вероятно, будет стоить от 400 до 800 долларов.

Автоматические переключатели для коммерческих и промышленных генераторов — тип, на котором мы специализируемся в Worldwide Power Products — варьируются от 2000 долларов за модель для легкой промышленности до 20 000 долларов и более за переключатель, подключенный к критически важному генератору.

Если у вас есть портативный генератор, вам, скорее всего, придется покупать безобрывный переключатель отдельно. Тем не менее, стационарно установленные резервные генераторы обычно поставляются с собственными автоматическими переключателями, включенными в стоимость установки.В этот момент единственные дополнительные расходы, которые вы понесете, — это модернизация коммутатора до лучшего или автоматического варианта.

Установка безобрывного переключателя

Несмотря на то, что у вас может возникнуть соблазн установить безбарьерный переключатель самостоятельно, настоятельно рекомендуется поручить эту работу профессиональному электрику. Причина в том, что выключатель должен быть установлен на вашей распределительной коробке. Если вы никогда не выполняли такого рода задачи или просто плохо разбираетесь в процессе, попытка выполнить его самостоятельно может привести к ошибкам — а когда мы говорим о токах питания и риске возгорания, это не так. шанс, которым ты хочешь воспользоваться.

Вам нужно разрешение?

В большинстве случаев вам потребуется разрешение на установку безобрывного переключателя. Однако, если вы работаете с лицензированным электриком, он обычно позаботится об этом за вас и просто включит плату в общую стоимость установки. Для получения дополнительной информации о типе необходимого разрешения и стоимости самого разрешения обратитесь к своему подрядчику или в отдел соблюдения строительных норм вашей юрисдикции.

Хотя у вас может возникнуть соблазн пропустить переключатель резерва при установке генератора, правда в том, что это почти обязательная часть владения и использования резервного источника питания.Единственный реальный выбор, который у вас есть, — использовать ручной или автоматический переключатель.

В Worldwide Power Products мы готовы помочь со всеми вашими потребностями в резервных источниках питания, включая автоматические переключатели. Мы можем помочь вам решить, какой тип и размер лучше всего подходят для вашей конкретной ситуации. Свяжитесь с нами сегодня, чтобы узнать больше о безводных переключателях, или задайте вопрос нашей опытной команде.

A Руководство по ручным переключателям

Не секрет, что отключения электроэнергии в Калифорнии могут быть непредсказуемыми, небезопасными и неудобными.Чтобы подготовиться к возможным отключениям, многие дома и предприятия полагаются на резервные генераторы. Бонни часто устанавливает высокотехнологичные генераторные системы с автоматическими переключателями, чтобы гарантировать, что мощность никогда не пропадет. Но как насчет домов с меньшими потребностями в электроэнергии? Для всех домов и предприятий Bonney также предлагает портативные генераторы с ручными переключателями, обеспечивающие безопасное и доступное резервное питание.

Когда вы находитесь в середине отключения, быстрое восстановление энергии имеет важное значение.Вот более подробный обзор ручных переключателей резерва и того, как они могут помочь защитить вас во время перебоев в подаче электроэнергии.

Что такое ручной безобрывный переключатель?

Переносные генераторы известны своей доступностью и надежностью, но не всегда просты в использовании. Эти доступные системы основаны на ручном подключении приборов к генераторам. Часто это делается путем продевания удлинителей на блоки резервного питания. Как только гаснет свет, начинается спешка по переводу основных приборов на генераторную мощность.

Ручные переключатели резерва предназначены для того, чтобы сделать этот процесс более безопасным и простым. Эти устройства служат связующим звеном между электрическими цепями вашего дома и резервным генератором. Ручные безобрывные переключатели устраняют необходимость прокладывать удлинители от основных устройств к резервному источнику питания. Вместо этого эти переключатели легко переводят ваш дом с электроэнергии на мощность генератора.

Как работают ручные автоматические переключатели

Ручные переключатели резерва действуют как посредник между генератором и домашней электрической сетью.Ручной переключатель передачи сначала подключается к вашей главной электрической панели. Эксперт подключает эту панель к вашей входной силовой коробке (небольшая электрическая силовая коробка, которая находится сбоку от вашего здания). Ваш генератор также подключается к этой коробке при отключении электроэнергии. В совокупности это создает систему передачи энергии, которая будет направлять энергию от вашего генератора в электрические цепи вашего дома. Вам просто нужно будет подключить эти шнуры питания при отключении электричества.

Преимущества ручных автоматических переключателей

Многие домовладельцы вкладывают средства в резервные генераторы, чтобы избежать негативных последствий перебоев в подаче электроэнергии.Ручные переключатели поддерживают эти усилия, обеспечивая ключевые преимущества:

  • Доступные варианты генераторов: Ручные переключатели резерва обеспечивают быстрое, легкое и надежное питание от генератора по более доступной цене, чем системы с автоматическими генераторами.
  • Как держать свет включенным : Без ручного переключателя передачи только определенные устройства могут быть подключены к портативным генераторам. Это не поддерживает другие важные потребности в энергии, такие как освещение. Ручные переключатели обеспечивают подачу питания на все основные цепи вашего дома.
  • Бесшовные переходы: Резервные генераторы разработаны, чтобы обеспечить не только безопасность, но и удобство. Однако неудобные процессы настройки могут подорвать удобство портативного генератора. Безводные переключатели избавляют от лишних трудозатрат при использовании генератора.
  • Более безопасное резервное питание: Генераторы предотвращают проблемы безопасности, которые могут сопровождать потерю мощности, но они также представляют свой собственный набор рисков. При неправильной эксплуатации портативные генераторы могут стать причиной чего угодно, от поражения электрическим током до угарного газа.Ручные безобрывные переключатели предотвращают эти проблемы с безопасностью.

Безопасность ручных автоматических переключателей

При использовании генератора безопасность всегда является главным приоритетом. Эти устройства содержат концентрированную мощность, которая может вызвать поражение электрическим током при неправильном подключении или использовании. Несмотря на свое название, «ручные» безобрывные переключатели сокращают вмешательство портативного генератора. Вместо того, чтобы использовать удлинители и подключать розетки непосредственно к портативному генератору, переключатели ручного включения требуют, чтобы вы просто подключили несколько шнуров.Это снижает как риск нарушения безопасности, так и повреждения генератора из-за неправильной эксплуатации.

Особенности ручных автоматических переключателей

В отличие от автоматических генераторов, эти системы по-прежнему вызывают потерю мощности на короткий промежуток времени. Если в вашем доме есть какие-либо важные устройства, такие как вентилятор, вам может потребоваться система автоматического генератора (к счастью, Bonney также предлагает их). Ручные системы также не защитят ваш дом, если вы находитесь за городом или в офисе, когда отключится электричество.

В отличие от автоматических систем, портативные генераторы требуют от вас некоторых усилий — даже с переключателем. Важно убедиться, что вы готовы к работе с этими генераторами и что ваша система установлена ​​профессионально. Надежные специалисты (например, в Бонни) обеспечат безопасную и правильную настройку. Они также проведут вас через весь процесс работы, чтобы вы могли без проблем пользоваться резервным питанием.

Установка и эксплуатация безобрывного переключателя

Из-за мощных передаточных переключателей и генераторов эти системы требуют квалифицированной установки.Хотя мы не можем говорить о других компаниях, профессионалы в Bonney начинают этот процесс с консультации, чтобы рассчитать ваши потребности в переключателе и генераторе. Если у вас уже есть генератор Bonney, мы будем работать с вами, чтобы определить размер и мощность вашего безобрывного переключателя. Наши профессионалы дадут вам подробные инструкции по безопасной эксплуатации вашего безобрывного переключателя и генератора. Bonney также предлагает ремонт, осмотр и техническое обслуживание электрооборудования, чтобы защитить ваши вложения.

Установка генератора Bonney в Сакраменто

Когда дело доходит до мощности вашего дома, вам нужны профессионалы, которым вы можете доверять.Электрики Bonney делают все возможное, чтобы обеспечить отличное обслуживание генераторов и лучшую в отрасли безопасность. Бонни с гордостью обслуживает потребности в генераторах большого района Сакраменто, включая Фолсом, Роклин, Натомас, Линкольн, Галт, Стоктон, Розвилл, Вакавилль, Лумис, Ньюкасл, Оранжвейл, Плейсервилль, Дэвис, Оберн и другие. Назначьте встречу с нашими местными электриками, чтобы начать работу уже сегодня!

Что такое ручной безобрывный переключатель?

Обычно при отключении электричества вам приходится снимать удлинители с электроприборов и подключать их к генератору.Возможно, вам придется держать двери и окна открытыми, чтобы проложить удлинители.

Но если у вас есть ручной переключатель резерва, вы можете избавить себя от такой тяжелой работы в случае отключения электроэнергии. Переключатель ручного включения подключает генератор напрямую к цепям.

Для доступа к генератору не нужно протягивать шнур через дом. Давайте углубимся в механизм ручного переключателя передач.

Что такое передаточный переключатель?

Безобрывный переключатель переключает электрическую нагрузку между двумя источниками, и он может быть как ручным, так и автоматическим.

  • Ручной безобрывный переключатель
    • В случае ручного безобрывного переключателя оператору необходимо вручную переключить электрическую нагрузку на генератор с помощью переключателя.
  • Автоматический переключатель резерва
    • В этом случае оператору не нужно ничего делать. Коммутатор автоматически переключает питание с одного источника на другой всякий раз, когда он обнаруживает, что один источник потерял питание. Устанавливается рядом с резервным генератором энергии и автоматически включается при отключении электроэнергии.Обеспечивает временное электроснабжение до восстановления электроснабжения.

Автоматический переключатель резерва лучше подходит для больших объектов в зонах, подверженных затемнению, и требует дополнительных инвестиций для установки и обслуживания. Они подходят для коммерческих помещений, таких как торговые центры, или общественных мест, таких как больницы, где не должно быть перебоев в электроснабжении. Однако в небольших домах проще использовать недорогой ручной переключатель резерва и обслуживать его без особых затрат.

Как работает ручной безобрывный переключатель?

Ручной безобрывный переключатель соединяет электрические цепи дома с генератором. Во время отключения электроэнергии вы можете использовать его для включения резервного питания. Любой прибор, подключенный к цепи, будет работать от резервного источника питания до тех пор, пока не будет восстановлено электричество. Ручной переключатель передачи может быть установлен как в помещении, так и на открытом воздухе.

Количество цепей, которые вы можете подключить с помощью ручного переключения, зависит от выходной мощности генератора.Переключатель ручного включения подключен к панелям главных электрических цепей. Затем он подключается и фиксируется к коробке подачи питания. Генератор подключается к коробке подачи питания в случае отключения электроэнергии. Профессиональный электрик выполнит электромонтаж и создаст систему передачи энергии, соединив генератор с электрической панелью, шнурами и коробкой подачи питания через безобрывный переключатель.

  • Это намного безопаснее, чем протягивать шнуры питания от дома до генератора, расположенного где-то рядом с гаражом.
  • При необходимости легко переключить нагрузку на генератор с помощью переключателя.
  • Подключается ко всей сервисной панели.
  • Это дает вам полный контроль над тем, чтобы решить, хотите ли вы включить генератор для временного источника питания в настоящий момент.
  • Установка и техническое обслуживание дешевле, чем автоматический переключатель резерва.

Как вы управляете ручным безобрывным переключателем?

Во время отключения электроэнергии выполните следующие действия, если вы установили ручной переключатель резерва.

  • Заранее прочтите инструкции по технике безопасности и следуйте им, чтобы не стать новичком во время отключения электроэнергии.
  • Сначала отключите цепи в безобрывном переключателе.
  • Используйте шнур генератора, чтобы соединить ручной переключатель резерва с генератором.
  • Запустите генератор и дайте ему поработать некоторое время для его прогрева.
  • Измените передаточный переключатель с «Line» на «Generator», чтобы сместить силовую нагрузку.
  • Теперь включите цепи, которые вы хотите запитать через резервный генератор.Постарайтесь не перегружать генератор.
  • Когда электричество восстановлено, переключите ручной переключатель с «генератора» на «линию», чтобы переключить источник питания.
  • Выключите генератор и отсоедините шнур, соединяющий выключатель и генератор.

Как определить правильный размер переключателя с ручным управлением и избежать перегрузки генератора?

Размер ручного переключателя должен соответствовать самой большой розетке генератора. Если самая большая розетка имеет ток 30 ампер или более, ручной переключатель резерва должен иметь такой же ампер, чтобы нормально функционировать и принимать на себя всю нагрузку.

Ручной переключатель резерва также должен иметь измеритель мощности для измерения мощности и предотвращения перегрузки генератора. Это может повредить как генератор, так и вашу бытовую технику. Вы можете следить за мощностью через ваттметры и соответственно включать или выключать цепи.

Заключительные слова

Если вы хотите обезопасить себя во время отключения электроэнергии, установка ручного автоматического включения резерва дома — самый безопасный метод. Вы также можете использовать автоматический переключатель передачи, если считаете, что это лучше для вас.Однако позвольте экспертам и профессионалам ответить на звонок, какой именно тип

безобрывного переключателя лучше всего подойдет для вашего дома. Когда вы получите генератор, позвоните специалистам, чтобы решить, какой ручной автоматический переключатель упростит жизнь в вашем доме и обеспечит их безопасную установку.

Резервное питание

: резервный генератор против ручного безобрывного переключателя

Здесь, в Колумбусе, штат Огайо, на прошлой неделе сотни тысяч домов остались без электричества на неделю и более.И все благодаря шторму, который разразился примерно за 10 минут. В то время портативные генераторы стали популярным товаром и очень частой темой разговоров для всех, кто был с электричеством или без него. К сожалению, портативные генераторы так полезны только потому, что все должно быть подключено непосредственно к генератору, оставляя отключенным переменный ток, скважинные насосы и другую критически важную электронику.

Домашние резервные генераторы и ручной переключатель

Когда вы ищете решение для дома, вам в первую очередь следует обратить внимание на автоматический резервный генератор, такой как серия Generac Guardian.Эти устройства начинаются примерно с 2000 долларов и могут быть настроены для питания критически важных нужд или всего вашего дома в зависимости от размера генераторного агрегата. Они подключаются непосредственно к линии природного газа и автоматически начинают вырабатывать электроэнергию, когда основная линия выходит из строя. Они также будут работать автоматически по установленному графику технического обслуживания, чтобы обеспечить бесперебойную работу при необходимости.

Второй вариант — подключить дом к ручному переключателю, который будет включать постоянную розетку, установленную снаружи дома.В этот момент можно подключить любой переносной генератор и использовать его на время отключения. Обычно ручные переключатели доступны в наборах для питания критически важных цепей: 30 А (531 доллар США, Ohio Power Tool) или 50 А (742 доллара США, Ohio Power Tool) . Преимущество подключения дома с помощью ручного переключателя заключается в том, что если у вас уже есть портативный генератор, его стоимость будет намного меньше, к тому же вы все равно можете использовать портативный генератор в кемпинге, на заднем дворе или на рабочем месте.

Местные риэлторы заявили, что такие функции, как резервные генераторы или даже просто проводка для портативных генераторов, определенно были функциями, которые они выделяют при продаже дома, даже до недавнего отключения.Хотя у нас нет какой-либо конкретной статистики, можно предположить, что инвестиции сохранят большую часть стоимости, когда вы пойдете на перепродажу.

Если у вас возникнут вопросы о портативных генераторах, переключателях, резервных устройствах и многом другом, позвоните специалистам Ohio Power Tool 800-242-4424. В Колумбусе, штат Огайо, и его окрестностях они также могут помочь с профессиональной установкой решения для резервного копирования.


Дополнительная информация

Без категории

Теги

Подключение и подключение ручного и автоматического переключателя / безобрывного переключателя, Новости, Siqi Technology Co., ООО

В нашей серии пошаговых руководств по установке электропроводки мы покажем, как подключить и подключить однофазные и трехфазные автоматические и ручные переключатели и переключатели к домашнему распределительному щиту, чтобы использовать резервный источник питания, такой как питание от батарей с ИБП и инверторами. или мощность генератора в случае аварийной поломки и отключения электроэнергии. А теперь давайте начнем со следующего.

На следующем рисунке 1 показаны различные однофазные и трехфазные соединения для ручного и автоматического переключения и резерва.Давайте объясним одно за другим подробно, как показано ниже.

Щелкните изображение, чтобы увеличить

Как подключить однофазный ручной переключатель / переключатель

На рис. 2 показаны различные схемы подключения и подключения двухполюсного однофазного переключателя с ручным переключением. Верхняя часть переключающего переключателя напрямую подключена к основному источнику питания, а нижний первый и правый разъемы подключения подключены к резервному источнику питания, такому как генератор или инвертор.Левая сторона нижних слотов подключается к основной плате в качестве нагрузки.

В случае сбоя питания ручной переключатель может быть переведен в положение генератор / инвертор. Таким образом, питание будет продолжаться до точек нагрузки через инвертор или генератор. Когда источник питания восстановится от электростанции, просто верните положение переключателя в положение «Основной источник питания».

Как подключить однофазный автоматический переключатель / переключатель (АВР)

Если вы устали от ручного управления переключателями, ATS — лучшая альтернатива для использования.На следующем рисунке 3 резервное питание батарей подключено к главному распределительному щиту через 2-полюсный однофазный автоматический переключатель или переключатель (АВР) и ИБП / инвертор.

Работа и работа этой схемы, как и выше, предполагают, что автоматический переключатель переключения (ATS) обнаружит сетевое питание при восстановлении от электростанции и автоматически переключится с генератора / инвертора на основной источник питания. В случае, если электроснабжение от сети недоступно, АВР переведет положение переключения на инвертор, следовательно, электрические приборы будут по-прежнему в рабочем режиме без прерывания за счет накопленной энергии в батареях.

Как подключить трехфазный ручной переключатель / переключатель

На рис. 4 показано, как подключить четырехполюсный трехфазный ручной переключатель к главному распределительному щиту. Это то же соединение, которое мы обсуждали выше для однофазной проводки, при условии, что вместо линии и нейтрали будет три фазных провода.

Трехфазное сетевое питание (L1, L2, L3 и N) напрямую подключается к верхней стороне ручного переключателя, в то время как резервное питание трехфазного генератора подключается к первым четырем (правым) слотам на нижней стороне.Затем к нагрузке подключаются четыре точки подключения с левой стороны.

Так как операция выполняется вручную, вы должны вручную перевести рычаг переключения в соответствующее положение, чтобы восстановить мощность, например, измените положение рычага «Источник питания генератора», когда основное питание недоступно, а затем обратно в положение «Основное питание», когда электроснабжение от электросети. восстанавливает.

Как установить трехфазный автоматический переключатель включения / выключения

На Рис. 5 показано подключение 4-полюсного 3-фазного автоматического переключателя (АВР) к главному распределительному щиту.Все электрические соединения такие же, как и выше для ручного управления трехфазным переключателем, но операция переключения выполняется автоматически.

В случае аварийной поломки автоматический переключатель резерва автоматически переключит положение переключения на «Генераторное питание», а когда основное питание восстановится, он переведет поток энергии на «Энергетическую сеть» при использовании аварийной генераторной установки для резервного питания. .

Как подключить генератор к АВР / переключателю

В нашем предыдущем посте мы очень подробно показали, как подключить портативный генератор к домашней электросети с автоматическими и ручными переключателями.Он также показывает работу и работу различных соединений проводки переключающих переключателей, таких как однофазный ручной переключатель с генератором, трехфазный ручной переключатель включения с генератором, а также подключения однофазных и трехфазных автоматических переключателей к 1 и 3 фазам. генераторы и главный предохранитель.

Как подключить ИБП / инвертор к безобрывному / переключающему переключателю

В нашем другом руководстве по подключению мы подробно обсудили, как выполнить ручное и автоматическое подключение ИБП / инвертора с переключателем / переключателем ATS ?.Вы сможете узнать, как подключить ИБП / инверторы и батареи к домашней электросети с помощью двухполюсного однофазного автоматического и ручного переключателя / безобрывного переключателя в случае частичной и полной нагрузки, а также как работает система. вообще?

Цветовой код проводки (IEC и NEC):

Мы использовали красный для активного или фазового, черный для нейтрали и зеленый для заземляющего провода. Вы можете использовать коды конкретных регионов, например, IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где;

NEC:

Однофазный 120 В переменного тока:

Черный = фаза или линия, белый = нейтраль и зеленый / желтый = заземляющий провод

Трехфазный 208 переменного тока:

Черный = фаза 1 или линия 1, красный = линия 2, синий = линия 3, белый / серый = нейтраль и зеленый / желтый = заземляющий провод

IEC:

Однофазный 230 В переменного тока:

Коричневый = фаза или линия, синий = нейтраль и зеленый = заземляющий провод

Три фазы 208 переменного тока:

Серый = фаза 1 или линия 1, черный = линия 2, коричневый = линия 3, синий = нейтраль и зеленый = заземление

Примечание. Используйте кабель 6 AWG (7/064 ″ или 16 мм2) и размер провода для подключения ИБП к главной панели управления.

Общие меры предосторожности

Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.

Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа).

Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.

Работать с электричеством только в присутствии тех людей, которые имеют хорошие знания, практическую работу и опыт, умеющие обращаться с электричеством.

Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.

Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.

Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете любую схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Если вы все еще сталкиваетесь с трудностями при подключении ИБП и батарей с переключателем и переключателями ATS, оставьте комментарий в поле для комментариев ниже, и я буду там, чтобы помочь вам более подробно.

Электрик автоматического переключателя в Тампе, Сарасоте и Брадентоне

Автоматический переключатель

Нет работы слишком мало

Обеспечение постоянного электропитания в вашем доме

Во время отключения электроэнергии резервный генератор обеспечивает аварийное питание дома или офиса.Эти генераторы вырабатывают электроэнергию независимо от электросети. Передаточный переключатель — важная часть генераторной установки. Он имеет два основных варианта: автоматический и ручной. Лучший вариант для вашей ситуации зависит от ваших потребностей в электричестве и вашего бюджета.

Каково назначение безобрывного переключателя?

Передаточный переключатель изменяет (или переключает) подачу энергии из местной электросети на ваш резервный генератор. Он также буферизует ваш генератор от линий электроснабжения и, следовательно, может защитить линейных операторов от скачков напряжения в сети.Выключатель — важный элемент защитного оборудования. Проводной резервный генератор требуется по закону в США.

Что такое ручной безобрывный переключатель?

Ручной безобрывный переключатель требует ручного подключения к генератору. В случае, если ваш обычный источник питания отключится, питание полностью отключится. Вам нужно будет запустить генератор вручную и подключить генератор к выключателю. Затем вы переключаете свой источник электричества на подачу энергии к генератору. Когда у вас снова будет питание, вы вручную переключитесь обратно на сетевое питание.

Что такое автоматический переключатель резерва?

С другой стороны, с автоматическим переключателем передачи процесс автоматический. При сбое питания переключатель распознает это и запускает генератор, чтобы взять на себя управление. Выключатель отключается от генератора при восстановлении местного электроснабжения. Он отключает его, и вы возобновляете работу от электросети.

Какой тип переключателя мне выбрать?

Ручной переключатель меньше по размеру и дешевле в покупке и установке.Кроме того, обслуживание может быть менее затратным.

Имейте в виду, что переключение с разных источников питания требует гораздо больших усилий. Те, кто живет в районах, подверженных отключениям электроэнергии, могут предпочесть удобство автоматического выключателя. Некоторым предприятиям требуется плавное переключение питания автоматического выключателя. Примерами могут служить больницы или центры обработки данных. Отсутствие мощности в некоторых ситуациях может быть опасным, поэтому немедленное включение генератора имеет жизненно важное значение. В таких случаях дополнительные затраты и усилия по установке того стоят.

Профессиональная установка для автоматических выключателей

Любой проект, связанный с электромонтажом, должен выполнять лицензированный электрик. NEC требует, чтобы безобрывные переключатели соответствовали стандартам безопасности. Профессиональная установка гарантирует, что это будет завершено. Кроме того, вы можете быть уверены, что работа будет выполнена правильно.

Лицензированные профессионалы выбирают передаточный переключатель правильного размера. Они основаны на мощности генератора. Это предотвратит перегрузку вашей электрической системы при включении генератора.Перегрузка по питанию может повредить вашу электронику и приборы. Это тоже серьезная проблема безопасности.

Когда дело доходит до генераторов, есть над чем подумать. Это верно независимо от того, устанавливаете ли вы в доме или в офисе. Если у вас есть вопросы о безобрывных переключателях или вашем генераторе, свяжитесь с нами в Luminous Electric. Наша команда лицензированных электриков с гордостью обслуживает Брадентон и его окрестности.

Свяжитесь с нашими специалистами по электромонтажу

Наши специалисты по электромонтажу в Сарасоте прошли обширную подготовку, чтобы разбираться в сложных электрических панелях и автоматических выключателях.Как семейный бизнес, мы стремимся обеспечить лучшее обслуживание клиентов в городе. Мы сами домовладельцы и обеспечиваем тот уровень обслуживания, который хотели бы нам. Доверьте нашим электрикам Bradenton все свои потребности в электричестве.

Когда вы нанимаете нашу команду, вы можете рассчитывать на:

  • Надежные и дружелюбные специалисты
  • Честные, предварительные цены
  • Трехлетняя гарантия на детали и ремонт

Свяжитесь с нашими экспертами по безобрывным переключателям Bradenton сегодня!

Наши электрические услуги

Выберите услугуЭлектрические услуги Электроустановки Ремонт электрооборудования Аварийные службы Панели и автоматические выключатели Передаточный переключатель Защита от перенапряжения Электромонтаж и повторный монтаж Осмотр и техническое обслуживание Соответствие Кодексу энергоаудита Генератор для всего дома Генераторы для всего дома Услуги по освещению Установка освещения Пейзажное освещение Коммерческое

Покупка и подключение безобрывного переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕМУ ПРОВОДУ


ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, передаточный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания.В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к линиям обслуживания. Когда линия переменного тока в норме, TS позволит вам запитать ваш дом от сети. Когда сеть выходит из строя, с помощью TS вы можете переключить домашнюю систему электропроводки на генератор, одновременно отключив его от сети. Если вы подключаете генератор к своему дому, то электрический переключатель — это необходимость. Это руководство расскажет вам, зачем он вам нужен, как он работает, как выбрать подходящий и как его подключить (пример схемы подключения находится внизу этой страницы).

Важно знать, что, если вы не находитесь в автономном режиме, подключение любого несанкционированного источника питания непосредственно к любой точке электропроводки без переключающего переключателя является незаконным и опасным из-за так называемого обратного питания. Обратное питание (также называемое изолированным или межсоединением) по определению возвращает электроэнергию в электрическую сеть, когда она не работает. Вот почему этого следует избегать. Напряжение, подаваемое обратно в линии, которые обслуживают ваш дом, представляет опасность поражения электрическим током как для коммунальных работников, так и для ваших соседей, которые могут не знать, что в линии присутствует напряжение.Помимо этого, ваш домашний генератор с обратным питанием наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Его также можно легко повредить, если восстановить питание во время работы.

ТРЕБОВАНИЯ И РЕЙТИНГИ


Стандартное бытовое электроснабжение США — однофазное разделенное напряжение 120/240 В. Обычно у него есть красный и / или черный «горячий» провод и белая заземленная нейтраль. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока.Обратите внимание, что обе линии по-прежнему принадлежат к одной фазе — они получены путем заземления центрального ответвления сетевого трансформатора. Для такой системы автоматический переключатель генератора должен быть двухполюсным с двойным переключением (DPDT) «разрыв перед включением». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не учитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно непрерывна и ее не нужно переключать, если ваша генераторная установка не оборудована GFCI и ее нейтральный провод подключен к шасси.«Разрыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Старые двухпроводные жилые системы на 120 В требуют однополюсного переключателя на два направления. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генератора, которая размещается на открытом воздухе.

«Истинный» переключатель мощности генератора должен иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF.Такой разрыв предотвращает возникновение дуги или короткого замыкания во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительную распределительную панель (субпанель ) для основных линий, которые вы хотите зарезервировать. Затем эта субпанель будет подключена к системе передачи. Многие коммерчески доступные TS уже поставляются с предварительно смонтированной вспомогательной панелью.


ТИПЫ ПЕРЕКЛЮЧАТЕЛЯ


Системы переключения генератора могут быть ручными, автоматическими или их комбинацией.

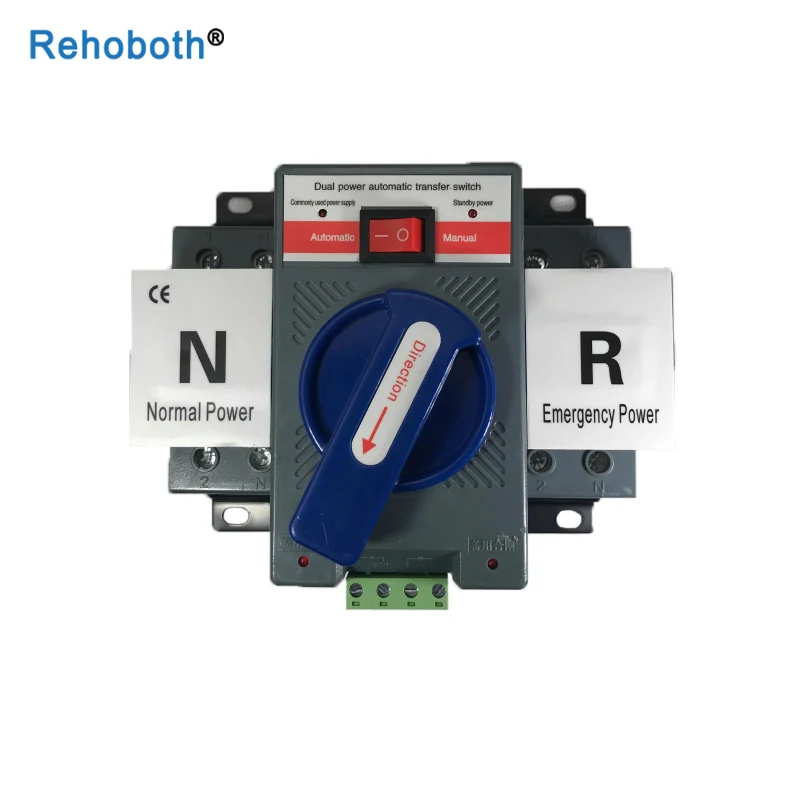

Автоматическое переключение на используется с резервными системами. Он включает в себя цепь управления, которая определяет сетевое напряжение. Когда электроснабжение от электросети прерывается, схема управления запускает генераторную установку, отключает ваш дом от электросети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстанавливается, он коммутирует вашу домашнюю проводку от генератора обратно к электросети. Когда генератор отключен, он переходит в режим охлаждения, а затем автоматически отключается.Generac и другие резервные системы обычно включают автоматический TS 100A или 200A или предлагают его в качестве опции. Автоматическое переключение для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторами. Часто вместо настоящего устройства DPDT оно состоит из двух двухполюсных выключателей с механически заблокированными ручками (один для «Genset», а другой для «Line»). Для требований к нагрузке до 30 А (что составляет 7200 ВА для 240 В) дешевый ручной TS с субпанелью может стоить менее 300 долларов.Простая панель блокировки с двумя выключателями стоит менее 150 долларов.
На схеме ниже показан пример подключения переносного генератора с 4 контактами к домашней проводке через переключатель DPDT для 3-проводной сети 120/240 В. Пунктирными линиями символически обозначены металлические корпуса. На этой схеме нейтраль внутри генератора не заземлена. Для простоты входной патрубок не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется его установить.

Вот малоизвестная деталь .Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), и их нейтраль приклеена к металлической раме. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделяется, и GFCI на генераторе отключает . В результате никакие розетки работать не будут. Есть несколько возможных решений этой проблемы. Наиболее безопасным является установка так называемого переключающего устройства нейтрали (3-полюсный разъединитель).Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другое решение — поднять внутри передаточного оборудования заземляющий провод от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генератора, что отключает GFCI. Однако этот вариант не совсем безопасен — если вы когда-нибудь будете использовать такое устройство в полевых условиях без TS (например, на стройплощадке), вы не будете защищены от поражения электрическим током. Такая модификация может также привести к аннулированию гарантии производителя.В любом случае все установки должны выполняться квалифицированным электриком. Вы можете найти его и / или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ПЕРЕД началом любых электромонтажных работ. Также узнайте, как подключить переносную генераторную установку к домашней электропроводке в аварийной ситуации без системы переключения.

Вся информация на этом сайте предназначена только для справки и не является профессиональной или юридической консультацией.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
