Ручной переключатель для резервного питания – Автомат переключения на резервное питание – Автоматический переключатель между основной и резервной линиями — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Автоматический переключатель между основной и резервной линиями

Это устройство нужно для автоматического переключения нагрузки между основной (приоритетной) и резервной питающими линиями. Если совсем уж на пальцах — то для того, чтобы при отключении электричества в загородном доме можно было запустить генератор и продолжить сидеть в интернете до устранения аварии в электросети 🙂

Результат: можно брать
Под катом несколько фотографий суммарным объемом примерно 4-5 мегабайт

Хотел написать очередной увлекательнейший обзор про пауэрбанк, или про зарядку B6, или про пистон от сяоми, но это в будущем. Пока почитайте скучный обзор про штуку с моторчиком — Карлсона автоматический переключатель

Вещь хоть и нужная, но достаточно редко применимая в обычной жизни, поэтому буду стараться придерживаться основного принципа: «краткость — с. т.»

Итак.
На случай отключения электричества в загородном доме есть бензиновый генератор. В щитке стоит специальный рубильник, который подключает дом либо к электричеству со столбов, либо к электричеству от генератора. Раньше пользовался реверсивным рубильником от известной фирмы ABB, но это штука тугая в переключении и достаточно дорогая (на текущий момент рубильник на ток 63А стоит $100-120).

Чуть меньше года назад дом на 2/3 сгорел, поэтому сейчас отстроились заново, и опять приходится решать вопрос переключения между основной линией и генератором. Решил сэкономить и купить за копейки подобное устройство у китайцев
upd. Отдельно поясню — дом сгорел из-за прогоревшей трубы в бане, а не из-за электрики. А слова насчет копеек следует интерпретировать так, что 120$ за простейший ручной переключатель, в котором нет даже захудалого резистора, так это, на мой взгляд, перебор. Цена ему $15 в базарный день, на что и был расчёт

В процессе поиска наткнулся на автоматический переключатель за $16.56, и после недельных раздумий было решено попробовать сыграть в китайскую рулетку, т. к. обзоров на данную штуку или какой-то другой информации не нашлось, да я особо и не искал

Бесплатной доставки не было, самая дешевая платная была через SPSR, обошлась в $17.25. Жаба, конечно, протестовала, но суммарные $33.81 все равно меньше маячащих на горизонте $100, поэтому проявил силу воли и нажал кнопку «Buy from this seller»

В итоге неделя ожидания перед отправкой, потом ещё 12 дней путешествий по континенту, и в итоге заветная коробочка лежит в постамате в 3 минутах езды от дома. Для тех, кто ещё не сталкивался, постамат (почтамат) — такая штука из множества ячеек для быстрого получения почтового отправления. Вводишь секретный код из СМС в терминал, открывается ячейка с твоим товаром, забираешь и радуешься

Упаковано стандартно: немного пупырчатой плёнки, картонная коробка, внутри в полиэтиленовом пакете сам переключатель

То, что за доставку берут деньги, совершенно не означает, что к ней будут относиться хоть сколько-нибудь бережнее. Мою, судя по всему, уронили. Металл толщиной около 1 мм загнулся, хорошо хоть не пластиком вниз уронили, он бы наверняка раскололся

Первое, что бросается в глаза — достаточно большой вес и габариты. Высота 12 см., ширина 15 см., глубина 13 см. Вес около полутора килограмм. Таким образом, в ширину этот модуль будет занимать место аж в 7.5 DIN. Впрочем, это не сильно больше, чем у ABB

В комплекте два болта для крепления ручки и две наклейки на оную. Зачем? Видимо, не жалко. Плюс стандартная «попрошайка» о «five-star positie feedback» (в итоге поставил 4 звезды, но об этом ниже)

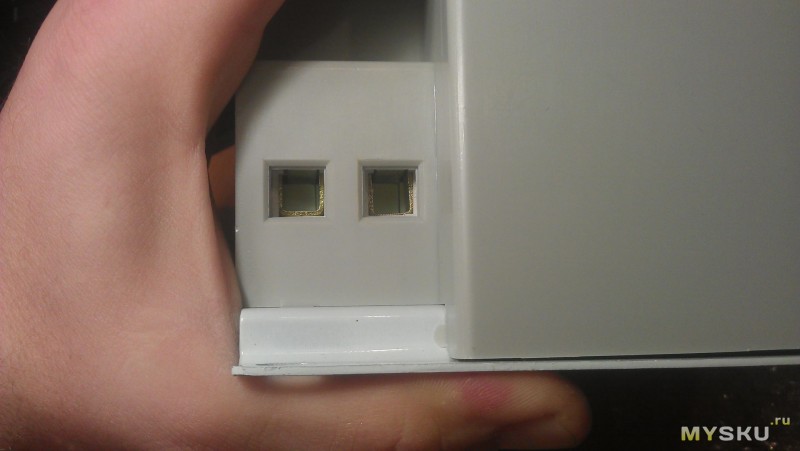

Второе — корпус с большими зазорами. Сам пластик обычный, не пахнет, достаточно толстый. Но вот крепится к металлическому основанию на слабенькие клипсы, из-за чего зазоры между крышкой и основанием достигают 1 мм.

Стоит лишь сжать две половинки, и зазоры исчезают

Вид снизу

Ну да ладно, зазоры — это не страшно. В конце концов оно будет стоять в щитке, куда заглядывать особенно незачем. Снимем «одежду» в ожидании технопорно

Ну-у-у, не порно, конечно, но техно. Простейшее устройство — два пакетника, два концевика и реверсивный моторчик. Спорная конструкция, на мой взгляд, но вспоминая про 16.5$, понимаю, что это придирка

На лицевой стороне прибора 4 светодиода. Светодиод светится, если на соответствующих контактах рядом есть напряжение. Таким образом можно контролировать состояние основной и резервной линий. Также эти светодиоды можно продублировать на лицевую сторону щитка, подключив лампы-индикаторы к зелёному разъему

Всё выглядит достаточно аккуратно, внутренний перфекционист особенно не возмущается

А вот пайка слегка подкачала. Дядюшка Ляо мелко саботировал свою однообразную работу по припаиванию светодиодов

Один светодиод плохо пропаян, припой отвалился, нога болтается, но на фото не очень хорошо видно

Второй светодиод печалит больше: у него забыли откусить выводы и понавешали знатных соплей припоем

Ладно, паяльник и кусачки под рукой, устраняется за полминуты. Осматриваем остальную электронику, вроде, без косяков

Можно подключать к электричеству.
Переключатель работает. Причем достаточно быстро (время переключения в районе 1 секунды) и тихо, от такого мотора ожидал больше шума. Если красным выключателем перевести в ручной режим переключения, ручка поворачивается достаточно тяжело, но легче, чем в упомянутом выше рубильнике от ABB

Подводя итог: вполне себе нормальное устройство, думаю, проблем с ним не будет в эксплуатации, ломаться там нечему. Рекомендую, но с визуальным осмотром перед вводом в эксплуатацию. В преддверии 11.11 продаван поднял цену на полтора бакса, зато участвует в акции с ценой $16.50 🙂
upd. В комментариях рекомендуют поменять китайские автоматы на российские аналоги, чтобы исключить потенциально слабое звено, кто знает, как они внутри устроены (я потом поменяю и добавлю в обзор разобранный автомат)

Один нюанс забыл упомянуть. Он очевидный, но всё же. Эта штука только переключает линии, но не включает генератор. Поэтому когда отключат электричество, достаточно будет сходить и запустить генератор (он запускается с кнопки). Как только на резервной линии появится напряжение, автоматический переключатель переведёт дом на питание от генератора. Если в это время появится электричество, переключатель переведёт дом обратно на него, генератор нужно будет пойти и выключить

Автоматизация этой части хоть и возможна, но не актуальна, так как отключение электричества связаны в основном только с авариями в горсети, которые довольно редки и устраняются достаточно оперативно

Спасибо за внимание. Задавайте вопросы, критикуйте, хвалите. Первопост всё-таки

upd.
Выложил видео, спасибо madeweb!
На видео слышны посторонние звуки — жена рукодельничает, на машинке шьет. Не пугайтесь 🙂

upd2.
Здесь хоть и стоят автоматические выключатели (D63A), но при перегрузке по току отработать им не даст поворотный кулак. При включении автомата кулак подпирает его снизу, а так как сам мотор очень тугой, отщёлкивания не произойдёт, автомат останется во включенном состоянии. Имейте это в виду.

upd3.
Меня поправили, что автоматический выключатель должен отработать даже при зажатом рычаге, поэтому если автомат не кривой, дополнение upd2 не имеет значения

Устройство ручного ввода резерва Legrand серии MSI | ЭЛЕКО

12 ноября 2015 г. более 55 тыс. жителей Пермского края остались без электричества из-за аварии на линии электропередачи, а двумя днями ранее лишёнными питания оказались 15 населённых пунктов Кемеровской области.

Для загородных хозяйств подобные аварии могут обернуться катастрофой: перестанут работать системы отопления, водоснабжения, канализации. Чтобы избежать последствий, эксперты рекомендуют использовать резервные источники питания, например, генераторы.

В случае аварии, домовладелец при помощи специального устройства переключает питание дома на генератор и обратно. При этом крайне важно не допустить одновременное включение резервного и основного питания. До недавнего времени задачу ввода резервного питания решали только реверсивные рубильники. Теперь переключение питания можно осуществлять при помощи устройства серии MSI — это запатентованное решение Legrand для ручного ввода резерва, заменяющее традиционные реверсивные рубильники. Оно устанавливается в электрический щит вместе с модульными автоматическими выключателями серий DX3 и ТX3 на токи до 63 А или выключателями-разъединителями DX3-IS на токи до 125 А.

В ситуации, когда необходимо переключиться с одного источника питания на другой, достаточно выключить неиспользуемый автомат (при аварии вводной, в случае возврата питания – резервный), передвинуть специальную каретку устройства MSI в сторону неработающего аппарата и включить нужную линию. Благодаря уникальному профилю, каретку можно перемещать только на отключенный автоматический выключатель. Таким образом обеспечивается защита от параллельной работы двух источников питания.

Так как для защиты линий модульные автоматические выключатели всё равно необходимо устанавливать, поэтому важными преимуществами устройства ручного ввода резерва серии MSI перед традиционными реверсивными рубильниками являются их бюджетность и компактность.

Ширина аппарата всего 17,8 мм для однофазных сетей и 35,6 мм для трёхфазных, в то время как габариты рубильников достигают 70-105 мм (в зависимости от тока, на который рассчитан аппарат). Устройство ручного ввода резерва MSI совместимо только с продукцией компании Legrand. Однако учитывая тот факт, что само изделие занимает в щите мало места, большинство схем, собранных на автоматических выключателях других производителей, можно легко модернизировать, заменив лишь вводные аппараты, не меняя при этом корпус щита.

На основе текста пресс-службы компании Legrand

Описание устройства ручного ввода резерва для трех полюсных автоматов артикул 406315:

Воплощение чистой инженерной мысли — конструкция собранная из нескольких устройств, для расширения функционала – блокиратор для ручного ввода резерва (или ручного переключения сеть-генератор).

Суть работы чрезвычайно проста: устройство установленное между двух автоматов позволяет включить один только в том случае если выключен другой.


Ручной ввод резерва Legrand 406314
Фото 1. Оба автоматических выключателя отключены и заблокированы.

Ручной ввод резерва Legrand 406314
Фото 2. Левый автоматический выключатель разблокирован и готов к включению, а правый отключен и заблокирован.

Ручной ввод резерва Legrand 406314
Фото 3. Правый автоматический выключатель разблокирован и готов к включению, а левый отключен и заблокирован.

Данный принцип включения, блокировки и отключения автоматических выключателей не позволяет одновременно включть основное энергоснабжение (питание от электрической сети) и резервное (питание от генератора). Как говориться, обеспечивается защита от «дурака»

Помимо варианта представленного на фото ( Кат. № 406 315 — Блокиратор для 3 полюсных аппаратов), доступны еще два: Кат. № 406 314 — Блокиратор для 2 полюсных аппаратов, и Кат. № 406 316 — Блокиратор для 4 полюсных аппаратов

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Михаил, 08 февраля 2016 года

При использовании этой статьи ссылка на эту страницу обязательна

Переключатель ввода резерва ручной

Переключатели LAS CO

→ небольшие габаритные размеры,
→ модульная конструкция с возможность монтажа на монтажную панель и шину TH-35,
→ сдвоенная конструкция контактной группы с сигнализацией состояния,
→ высокий механический и электрический ресурс,
→ степень защиты переключателя IP20,
→ степень защиты дверной рукоятки IP65.
→ возможность блокировки дверной рукоятки в положении 0.

Переключатель нагрузки LAS 25A 3p COP

Переключатель нагрузки LAS 32A 3p COP

Переключатель нагрузки LAS 40A 3p COP

Переключатель нагрузки LAS 63A 3p CO

Переключатель нагрузки LAS 80A 3p CO

Переключатель нагрузки LAS 100A 3p CO

Переключатель нагрузки LAS 125A 3p CO

Схема включения однофазного генератора в однофазную сеть с переключателем SS 1P и ELK 1P:

Схема включения однофазного генератора в трехфазную сеть с переключателем ELK 3P и LAS CO:

Схема включения трехфазного генератора в трехфазную сеть ELK 3P и LAS CO:

Большинство стационарных электростанций мощностью 6–13 кВт оснащены системой автоматического ввода резерва (АВР). Это значит, что при исчезновении питания от электросети агрегат, генерирующий электричество, сам заведётся, а при возобновлении сетевого напряжения он немедленно остановится.

Все модели электростанций Generac оборудованы АВР. Кроме того, к ним можно подключить систему удаленного контроля MobileLink, которая будет уведомлять вас в доме о запуске или остановке и неполадках электростанции, установленной на улице.

Организация ввода резерва
  1. От домашней электростанции нужно провести силовую линию к главному распределительному щиту, и уже в нём производить разводку по потребителям. Необходимо использовать силовой медный кабель, например, ВВГ сечением 5–6 мм.кв.
  1. При организации трехфазного питания следует более-менее равномерно распределить однофазных потребителей по фазам. Перекос нагрузке не должен превышать 30%. Для однофазных цепей достаточно лишь правильно подобрать сечение кабелей по току.
  1. От распределительного щита нужно провести управляющую линию до электрогенератора. Можно использовать, например, медный кабель КВВГ 5-жильный, каждая жила сечением 1,5 мм.кв. По этому кабелю будет организован контроль сетевого напряжения, включение электромагнитных пускателей или контакторов. Если всё подключено правильно, то электрогенератор с АВР, при отсутствии сетевого напряжения, запустится и подключит нагрузку к своему питанию, а позже, при возобновлении электроснабжения, остановится и переключит нагрузку обратно.

Автоматический ввод резерва в трехфазной сети, КН1 реле контроля фаз

Ручное переключение

В электрогенераторах без АВР вместо электромагнитных пускателей или контакторов нужно ставить реверсивный переключатель. Его придется вам самим включать при отключении электричества на перевод питания от генератора и переключать обратно при восстановлении сетевого электроснабжения. Реверсивный переключатель с прижимными контактами на 40А

Перекидной рубильник должен соответствовать следующим требованиям:

  • выдерживать токовую нагрузку;
  • коммутировать фазовую и нулевую линию.

Например, если пиковая мощность потребления вашим домом составляет 6 кВт, тогда переключатель нужно выбирать на 30А. Реверсивный пакетный переключатель CAM Starter на 30А

Разъединять фазовый и нулевой провод нужно обязательно, чтобы исключить гальваническую связь между электрогенератором и промышленной сетью.

Можно использовать трехфазный переключатель для коммутации однофазной линии, используя две группы контактов в нём, а оставшуюся лишить свободной.

Очень часто в загородных домах организовывают двухконтурную систему электропитания, то есть когда нагрузка дома разделяется на осветительную и силовую сеть. В этом случае нужно в каждом контуре установить отдельный реверсивный рубильник: в осветительную сеть на 15А, в силовую линию на 30 или 63А.

Эксплуатируя домашний электрогенератор , не забывайте следить за уровнем масла в его двигателе, менять масло, очищать топливный и воздушный фильтры. Газовые электростанции, подключенные к газопроводу способны сутками работать без перерывов, останавливать их нужно лишь на обслуживание после 100, 200, 500 часов, в зависимости от конкретной модели. А при низком напряжении в сети рекомендуется пользоваться стабилизаторами напряжения .

Автор: Виталий Петрович. Украина, Лисичанск.

12 ноября 2015 г. более 55 тыс. жителей Пермского края остались без электричества из-за аварии на линии электропередачи, а двумя днями ранее лишёнными питания оказались 15 населённых пунктов Кемеровской области.

Для загородных хозяйств подобные аварии могут обернуться катастрофой: перестанут работать системы отопления, водоснабжения, канализации. Чтобы избежать последствий, эксперты рекомендуют использовать резервные источники питания, например, генераторы.

В ситуации, когда необходимо переключиться с одного источника питания на другой, достаточно выключить неиспользуемый автомат (при аварии вводной, в случае возврата питания – резервный), передвинуть специальную каретку устройства MSI в сторону неработающего аппарата и включить нужную линию. Благодаря уникальному профилю, каретку можно перемещать только на отключенный автоматический выключатель. Таким образом обеспечивается защита от параллельной работы двух источников питания.

Так как для защиты линий модульные автоматические выключатели всё равно необходимо устанавливать, поэтому важными преимуществами устройства ручного ввода резерва серии MSI перед традиционными реверсивными рубильниками являются их бюджетность и компактность.

Ширина аппарата всего 17,8 мм для однофазных сетей и 35,6 мм для трёхфазных, в то время как габариты рубильников достигают 70-105 мм (в зависимости от тока, на который рассчитан аппарат). Устройство ручного ввода резерва MSI совместимо только с продукцией компании Legrand. Однако учитывая тот факт, что само изделие занимает в щите мало места, большинство схем, собранных на автоматических выключателях других производителей, можно легко модернизировать, заменив лишь вводные аппараты, не меняя при этом корпус щита.

На основе текста пресс-службы компании Legrand

Воплощение чистой инженерной мысли — конструкция собранная из нескольких устройств, для расширения функционала – блокиратор для ручного ввода резерва (или ручного переключения сеть-генератор).

Суть работы чрезвычайно проста: устройство установленное между двух автоматов позволяет включить один только в том случае если выключен другой.


Фото 1. Оба автоматических выключателя отключены и заблокированы.


Фото 2. Левый автоматический выключатель разблокирован и готов к включению, а правый отключен и заблокирован.


Фото 3. Правый автоматический выключатель разблокирован и готов к включению, а левый отключен и заблокирован.

Данный принцип включения, блокировки и отключения автоматических выключателей одновременно включть основное энергоснабжение (питание от электрической сети) и резервное (питание от генератора). Как говориться, обеспечивается защита от «дурака»

На основе информации с сайта блогэлектрика.рф

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Михаил, 08 февраля 2016 года

При использовании этой статьи ссылка на эту страницу обязательна

«>

Ручной переключатель резервного питания

12 ноября 2015 г. более 55 тыс. жителей Пермского края остались без электричества из-за аварии на линии электропередачи, а двумя днями ранее лишёнными питания оказались 15 населённых пунктов Кемеровской области.

Для загородных хозяйств подобные аварии могут обернуться катастрофой: перестанут работать системы отопления, водоснабжения, канализации. Чтобы избежать последствий, эксперты рекомендуют использовать резервные источники питания, например, генераторы.

В ситуации, когда необходимо переключиться с одного источника питания на другой, достаточно выключить неиспользуемый автомат (при аварии вводной, в случае возврата питания – резервный), передвинуть специальную каретку устройства MSI в сторону неработающего аппарата и включить нужную линию. Благодаря уникальному профилю, каретку можно перемещать только на отключенный автоматический выключатель. Таким образом обеспечивается защита от параллельной работы двух источников питания.

Так как для защиты линий модульные автоматические выключатели всё равно необходимо устанавливать, поэтому важными преимуществами устройства ручного ввода резерва серии MSI перед традиционными реверсивными рубильниками являются их бюджетность и компактность.

Ширина аппарата всего 17,8 мм для однофазных сетей и 35,6 мм для трёхфазных, в то время как габариты рубильников достигают 70-105 мм (в зависимости от тока, на который рассчитан аппарат). Устройство ручного ввода резерва MSI совместимо только с продукцией компании Legrand. Однако учитывая тот факт, что само изделие занимает в щите мало места, большинство схем, собранных на автоматических выключателях других производителей, можно легко модернизировать, заменив лишь вводные аппараты, не меняя при этом корпус щита.

На основе текста пресс-службы компании Legrand

Воплощение чистой инженерной мысли — конструкция собранная из нескольких устройств, для расширения функционала – блокиратор для ручного ввода резерва (или ручного переключения сеть-генератор).

Суть работы чрезвычайно проста: устройство установленное между двух автоматов позволяет включить один только в том случае если выключен другой.


Фото 1. Оба автоматических выключателя отключены и заблокированы.


Фото 2. Левый автоматический выключатель разблокирован и готов к включению, а правый отключен и заблокирован.


Фото 3. Правый автоматический выключатель разблокирован и готов к включению, а левый отключен и заблокирован.

Данный принцип включения, блокировки и отключения автоматических выключателей одновременно включть основное энергоснабжение (питание от электрической сети) и резервное (питание от генератора). Как говориться, обеспечивается защита от «дурака»

На основе информации с сайта блогэлектрика.рф

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Михаил, 08 февраля 2016 года

При использовании этой статьи ссылка на эту страницу обязательна

Большинство стационарных электростанций мощностью 6–13 кВт оснащены системой автоматического ввода резерва (АВР). Это значит, что при исчезновении питания от электросети агрегат, генерирующий электричество, сам заведётся, а при возобновлении сетевого напряжения он немедленно остановится.

Все модели электростанций Generac оборудованы АВР. Кроме того, к ним можно подключить систему удаленного контроля MobileLink, которая будет уведомлять вас в доме о запуске или остановке и неполадках электростанции, установленной на улице.

Организация ввода резерва
  1. От домашней электростанции нужно провести силовую линию к главному распределительному щиту, и уже в нём производить разводку по потребителям. Необходимо использовать силовой медный кабель, например, ВВГ сечением 5–6 мм.кв.
  1. При организации трехфазного питания следует более-менее равномерно распределить однофазных потребителей по фазам. Перекос нагрузке не должен превышать 30%. Для однофазных цепей достаточно лишь правильно подобрать сечение кабелей по току.
  1. От распределительного щита нужно провести управляющую линию до электрогенератора. Можно использовать, например, медный кабель КВВГ 5-жильный, каждая жила сечением 1,5 мм.кв. По этому кабелю будет организован контроль сетевого напряжения, включение электромагнитных пускателей или контакторов. Если всё подключено правильно, то электрогенератор с АВР, при отсутствии сетевого напряжения, запустится и подключит нагрузку к своему питанию, а позже, при возобновлении электроснабжения, остановится и переключит нагрузку обратно.

Автоматический ввод резерва в трехфазной сети, КН1 реле контроля фаз

Ручное переключение

В электрогенераторах без АВР вместо электромагнитных пускателей или контакторов нужно ставить реверсивный переключатель. Его придется вам самим включать при отключении электричества на перевод питания от генератора и переключать обратно при восстановлении сетевого электроснабжения. Реверсивный переключатель с прижимными контактами на 40А

Перекидной рубильник должен соответствовать следующим требованиям:

  • выдерживать токовую нагрузку;
  • коммутировать фазовую и нулевую линию.

Например, если пиковая мощность потребления вашим домом составляет 6 кВт, тогда переключатель нужно выбирать на 30А. Реверсивный пакетный переключатель CAM Starter на 30А

Разъединять фазовый и нулевой провод нужно обязательно, чтобы исключить гальваническую связь между электрогенератором и промышленной сетью.

Можно использовать трехфазный переключатель для коммутации однофазной линии, используя две группы контактов в нём, а оставшуюся лишить свободной.

Очень часто в загородных домах организовывают двухконтурную систему электропитания, то есть когда нагрузка дома разделяется на осветительную и силовую сеть. В этом случае нужно в каждом контуре установить отдельный реверсивный рубильник: в осветительную сеть на 15А, в силовую линию на 30 или 63А.

Эксплуатируя домашний электрогенератор , не забывайте следить за уровнем масла в его двигателе, менять масло, очищать топливный и воздушный фильтры. Газовые электростанции, подключенные к газопроводу способны сутками работать без перерывов, останавливать их нужно лишь на обслуживание после 100, 200, 500 часов, в зависимости от конкретной модели. А при низком напряжении в сети рекомендуется пользоваться стабилизаторами напряжения .

Автор: Виталий Петрович. Украина, Лисичанск.

Переключатели LAS CO

→ небольшие габаритные размеры,
→ модульная конструкция с возможность монтажа на монтажную панель и шину TH-35,
→ сдвоенная конструкция контактной группы с сигнализацией состояния,
→ высокий механический и электрический ресурс,
→ степень защиты переключателя IP20,
→ степень защиты дверной рукоятки IP65.
→ возможность блокировки дверной рукоятки в положении 0.

Переключатель нагрузки LAS 25A 3p COP

Переключатель нагрузки LAS 32A 3p COP

Переключатель нагрузки LAS 40A 3p COP

Переключатель нагрузки LAS 63A 3p CO

Переключатель нагрузки LAS 80A 3p CO

Переключатель нагрузки LAS 100A 3p CO

Переключатель нагрузки LAS 125A 3p CO

Схема включения однофазного генератора в однофазную сеть с переключателем SS 1P и ELK 1P:

Схема включения однофазного генератора в трехфазную сеть с переключателем ELK 3P и LAS CO:

Схема включения трехфазного генератора в трехфазную сеть ELK 3P и LAS CO:

«>

Переключатель на резервное питание — Морской флот

Переключатель на резервное питаниеПри сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:Переключатель на резервное питание

    нормально разомкнутым
    нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.Переключатель на резервное питание

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Переключатель на резервное питание
Переключатель на резервное питание
Переключатель на резервное питание

Вот самая простая схема АВР:Переключатель на резервное питание

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.Переключатель на резервное питание

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:Переключатель на резервное питание

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.Переключатель на резервное питание

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.Переключатель на резервное питание

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

    без разрыва ноля
    с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.Переключатель на резервное питание

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.Переключатель на резервное питание

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.Переключатель на резервное питание

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.Переключатель на резервное питание

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.Переключатель на резервное питание

Трехфазная схема практически аналогична однофазной.Переключатель на резервное питание

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.Переключатель на резервное питание

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

    3 нормально разомкнутые
    1 нормально замкнутый КМ1

Переключатель на резервное питаниеКатушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.Переключатель на резервное питание

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.Переключатель на резервное питание

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.Переключатель на резервное питание

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

    реле напряжения
    реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.Переключатель на резервное питание

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.Переключатель на резервное питание

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

Иногда для дома требуются весьма не стандартные решения. Например когда требуется переключаться на другой источник запитки потребителя. Здесь обычно прибегают к разным способам решения.

Один из способов как правило самый дешевый — это установка двух автоматических выключателей. Но в этом способе кроются и подводные камни, так как есть большая вероятность включения обоих автоматических выключателей сразу. Это приведет скорее всего к очень неприятным последствиям. Таким как выход из строя бытовой техники и может обернуться выходом из строя резервного источника. Как правило резервным источником является бензо-газо генератор. В таких устройствах встречное напряжение может наделать не мало бед.

Вторым способом является использование так называемых перекидных рубильников с нейтральным положением. Способ хорош тем что исключает включение двух источников сразу. Это диктуется самой конструкцией рубильника. Из минусов данного способа является необходимость ручного переключения. По стоимости этот способ переключения резерва будет немного подороже но надежней.

Третим способом стоит воспользоваться, когда необходимо переключение источников без участия человека. Способ весьма интересен тем что в случае подачи напряжения на основной линии, происходит автоматическое переключение, так сказать возврат на исходный источник питания. В случае применения в качестве дополнительного источника бензо-газо генератора, можно будет попытаться глушить генератор автоматически после переключения на основной источник питания.

Для организации третьего способа переключения, нам потребуется: два магнитных пускателя или один реверсивный пускатель, одно промежуточное реле с необходимыми контактами.

Переключатель на резервное питаниеавтоматическое переключения на резерв схема

Далее производим сборку прибора согласно прилагаемой схемы.

Принцип действия схемы следующий. При пропадании основного питающего напряжения происходит отключение Питания промежуточного реле и пускателя на основной линии. Когда же будет заведен и подключен резервный источник питания, в приборе включится второй пускатель. В случае подачи напряжения (появление напряжения) на основной линии сработает промежуточное реле которое в свою очередь отключит второй пускатель и включит первый, тем самым осуществив переключение на основную линию. Дополнительная группа контактов на втором пускателе может подключаться в цепь управления двигателем генератора, и при отключении пускателя отключать и генератор.

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

  • В линии отсутствует отдельный автомат.
  • Розеточная группа не способна принять магистральную нагрузку.
  • Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
  • Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
  • Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

При подключении важно обеспечить слаженную работу 3 элементов:

  • домашней сети – потребителя;
  • централизованной цепи подачи;
  • кабеля от резерва.

Перед подключением определяются со следующими моментами:

  • безопасное и экономичное расположение электрогенератора;
  • частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
  • рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Переключатель на резервное питание

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

  • широкий диапазон цен;
  • мощность 0,8-12 кВт;
  • небольшие размеры;
  • существуют стационарные и мобильные модели;
  • существуют однофазные и трехфазные;
  • используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

  • Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
  • Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Переключатель на резервное питание

Схема подключения

Существует несколько способов использования дополнительного источника питания:

  • Подключение по отдельной схеме резерва к выделенной группе.
  • Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
  • Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Переключатель на резервное питание

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

  • С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
  • Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Переключатель на резервное питание

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Переключатель на резервное питание

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

  • Автомат ввода отключить.
  • Рукоятку переключателя установить на сеть генераторной установки.
  • Автомат нагрузки отключить.
  • Соединить кабель ручного переключателя к розетки генератора.
  • Запустить генератор, позволить прогреться пару минут.
  • Подать питание на рубильник.
  • Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Аварийный ввод резерва от домашней электростанции

Большинство стационарных электростанций мощностью 6–13 кВт оснащены системой автоматического ввода резерва (АВР). Это значит, что при исчезновении питания от электросети агрегат, генерирующий электричество, сам заведётся, а при возобновлении сетевого напряжения он немедленно остановится.

Все модели электростанций Generac оборудованы АВР. Кроме того, к ним можно подключить систему удаленного контроля MobileLink, которая будет уведомлять вас в доме о запуске или остановке и неполадках электростанции, установленной на улице.



Организация ввода резерва



  1. От домашней электростанции нужно провести силовую линию к главному распределительному щиту, и уже в нём производить разводку по потребителям. Необходимо использовать силовой медный кабель, например, ВВГ сечением 5–6 мм.кв.
  1. При организации трехфазного питания следует более-менее равномерно распределить однофазных потребителей по фазам. Перекос нагрузке не должен превышать 30%. Для однофазных цепей достаточно лишь правильно подобрать сечение кабелей по току.
  1. От распределительного щита нужно провести управляющую линию до электрогенератора. Можно использовать, например, медный кабель КВВГ 5-жильный, каждая жила сечением 1,5 мм.кв. По этому кабелю будет организован контроль сетевого напряжения, включение электромагнитных пускателей или контакторов. Если всё подключено правильно, то электрогенератор с АВР, при отсутствии сетевого напряжения, запустится и подключит нагрузку к своему питанию, а позже, при возобновлении электроснабжения, остановится и переключит нагрузку обратно.
Автоматический ввод резерва в трехфазной сети, КН1 ? реле контроля фазАвтоматический ввод резерва в трехфазной сети, КН1  реле контроля фаз

Ручное переключение



В электрогенераторах без АВР вместо электромагнитных пускателей или контакторов нужно ставить реверсивный переключатель. Его придется вам самим включать при отключении электричества на перевод питания от генератора и переключать обратно при восстановлении сетевого электроснабжения. Реверсивный переключатель с прижимными контактами на 40АРеверсивный переключатель с прижимными контактами на 40А

Перекидной рубильник должен соответствовать следующим требованиям:

  • выдерживать токовую нагрузку;
  • коммутировать фазовую и нулевую линию.

Например, если пиковая мощность потребления вашим домом составляет 6 кВт, тогда переключатель нужно выбирать на 30А. Реверсивный пакетный переключатель CAM Starter на 30АРеверсивный пакетный переключатель CAM Starter на 30А

Разъединять фазовый и нулевой провод нужно обязательно, чтобы исключить гальваническую связь между электрогенератором и промышленной сетью.

Можно использовать трехфазный переключатель для коммутации однофазной линии, используя две группы контактов в нём, а оставшуюся лишить свободной.

Очень часто в загородных домах организовывают двухконтурную систему электропитания, то есть когда нагрузка дома разделяется на осветительную и силовую сеть. В этом случае нужно в каждом контуре установить отдельный реверсивный рубильник: в осветительную сеть на 15А, в силовую линию на 30 или 63А.

Эксплуатируя домашний электрогенератор, не забывайте следить за уровнем масла в его двигателе, менять масло, очищать топливный и воздушный фильтры. Газовые электростанции, подключенные к газопроводу способны сутками работать без перерывов, останавливать их нужно лишь на обслуживание после 100, 200, 500 часов, в зависимости от конкретной модели. А при низком напряжении в сети рекомендуется пользоваться стабилизаторами напряжения.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:



Автор: Виталий Петрович. Украина, Лисичанск.






Автоматическое переключение на резервный источник питания

Иногда для дома требуются весьма не стандартные решения. Например когда требуется переключаться на другой источник запитки потребителя. Здесь обычно прибегают к разным способам решения.

Один из способов как правило самый дешевый — это установка двух . Но в этом способе кроются и подводные камни, так как есть большая вероятность включения обоих автоматических выключателей сразу. Это приведет скорее всего к очень неприятным последствиям. Таким как выход из строя бытовой техники и может обернуться выходом из строя резервного источника. Как правило резервным источником является бензо-газо генератор. В таких устройствах встречное напряжение может наделать не мало бед.

Вторым способом является использование так называемых перекидных рубильников с нейтральным положением. Способ хорош тем что исключает включение двух источников сразу. Это диктуется самой конструкцией рубильника. Из минусов данного способа является необходимость ручного переключения. По стоимости этот способ переключения резерва будет немного подороже но надежней.

Третим способом стоит воспользоваться, когда необходимо переключение источников без участия человека. Способ весьма интересен тем что в случае подачи напряжения на основной линии, происходит автоматическое переключение, так сказать возврат на исходный источник питания. В случае применения в качестве дополнительного источника бензо-газо генератора, можно будет попытаться глушить генератор автоматически после переключения на основной источник питания.

Для организации третьего способа переключения, нам потребуется: два магнитных пускателя или один , одно с необходимыми контактами.

Автоматическое переключение на резервный источник питанияавтоматическое переключения на резерв схема

Далее производим сборку прибора согласно прилагаемой схемы.

Принцип действия схемы следующий. При пропадании основного питающего напряжения происходит отключение Питания промежуточного реле и пускателя на основной линии. Когда же будет заведен и подключен резервный источник питания, в приборе включится второй пускатель. В случае подачи напряжения (появление напряжения) на основной линии сработает которое в свою очередь отключит второй пускатель и включит первый, тем самым осуществив переключение на основную линию. Дополнительная группа контактов на втором пускателе может подключаться в цепь управления двигателем генератора, и при отключении пускателя отключать и генератор.

Похожие посты:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
