Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети.

Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

  • зона 0
  • зона 1
  • зона 2
  • зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

  • питание линий производится через разделительный трансформатор
  • линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.



Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Установка розетки в ванной комнате: 7 главных правил

Когда среднестатистический россиянин заселяется в новую квартиру или планирует ремонт старой, он понимает, что установка розетки в ванной комнате — одна из самых первейших задач. Часто одной дело не ограничивается. Итак, можно ли сделать это самостоятельно?

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

  • Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

  • При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

  • Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:
  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Максимальное значение тока утечки УЗО для душевой комнаты— 30 мА. На практике прибор сработает точнее, когда значение не превысит необходимого для подключаемых приборов. Для большинства стиральных машин достаточно 20-25 мА, данные должны быть указаны в паспорте. Сечение выбирается исходя из предполагаемой нагрузки. Рекомендуем использовать только медный кабель сечением 3х2,5 мм3 для электропитания стиральной машины и водонагревателя и 3х1,5 мм2 для бытовых приборов и светильников.

Таблица подбора сечения кабеля.

Наверное, всем понятно, что ванная комната — помещение, где электробезопасности необходимо уделять повышенное внимание. Хозяева городской квартиры не имеют права реконструировать электропроводку, не получив разрешения в эксплуатационной службе. А работы должна выполнять только организация либо ИП, обладающие соответствующей лицензией. Теоретически требование пользоваться услугами только лицензированных мастеров распространяется и на частных застройщиков, однако контролировать их за неимением ЖЭСа некому. На практике мало кто соблюдает эти требования. Что в городе, что в деревне, каждый сам себе мастер. Если вы дока в домашней электрике и точно знаете, как установить розетку, почему бы не сделать эту ответственную работу самому? Однако, если вы не имеете достаточных знаний, рекомендуем обратиться в специальную организацию: безопасность стоит потраченных денег.

Пригодилась статья? Расскажите друзьям:

Розетка в ванной комнате. Расположение розеток в ванной по правилам

Каждому человеку свойственно меняться и улучшать свое окружение. По мере своих финансовых возможностей мы обустраиваем свои дома и квартиры, оснащая их современной техникой и коммуникациями. Сегодня у нас практически все комнаты оснащены электрической техникой и ванная комната не исключение.

Но не все знают, что в таких помещениях должны соблюдаться определенные требования электробезопасности.

Приветствую всех посетителей данного ресурса. Если Вы зашли на текущую страницу, значит, Вас интересует вопрос размещения электрики в ванных зонах. Свою сегодняшнюю статью я как автор сайта «Электрик в доме» решил посвятить именно этой теме, а конкретно, как и где должна располагаться розетка в ванной комнате.

Думаю, статья заинтересует тех людей, у которых сейчас ремонт квартиры находится в самом разгаре, ну или как минимум тем, кто решил навести порядок в ванной, выбросить оттуда весь старый хлам и сделать нормальный ремонт с заменой сантехники. Если так и есть то это правильно, потому что электрику необходимо продумывать и делать заранее, а не сверлить, бросать кабель и ставить электрофурнитуру уже по красиво выложенному кафелю.

Мы отклонились немного от темы, так как я хочу посвятить данную статью не тому, как сделать ремонт, а как правильно размещается электрооборудование в сырых помещениях, а конкретнее расположение розеток в ванных комнатах и санузлах, какие есть к этому требования, ссылаясь на нормативные документы и правила.

Расположение розеток в ванной

Как я уже говорил выше, во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.

Расскажу немного, почему меня данная тема заинтересовала. Был у меня один заказ, нужно было заменить в квартире розетку (установить вместо одинарной двойную). На вопрос, почему меняете, хозяин ответил, что неудобно пользоваться, так как если работает машинка больше в розетку ничего не включишь, а машинка работает очень долго и ее не рекомендуется отключать во время работы.

Оказывается стиральную машинку, которая стояла у них в ванной комнате они подключали через удлинитель от розетки в коридоре. Согласитесь это не совсем удобно: удлинитель через всю квартиру, двери в ванной полностью не закроешь (можно передавить шнур), розетка занята когда работает стиральная машинка, в общем неудобств куща.

Из электрических приборов в ванной комнате у данных жильцов был только установленный на потолке светильник закрытого типа. Никаких розеток, выключателей и дополнительных светильников возле зеркала там не было. И это меня удивило. Как в таком помещении нет элементарного устройства.

Согласитесь, что в ванной комнате много электроприборов, необходимость в использовании которых возникает именно там. Ну, например, вы же не будите бриться электробритвой на кухне над столом, или пользоваться феном в коридоре. Та же стиральная машина. Поэтому розетка в ванной комнате обязательно должна быть.

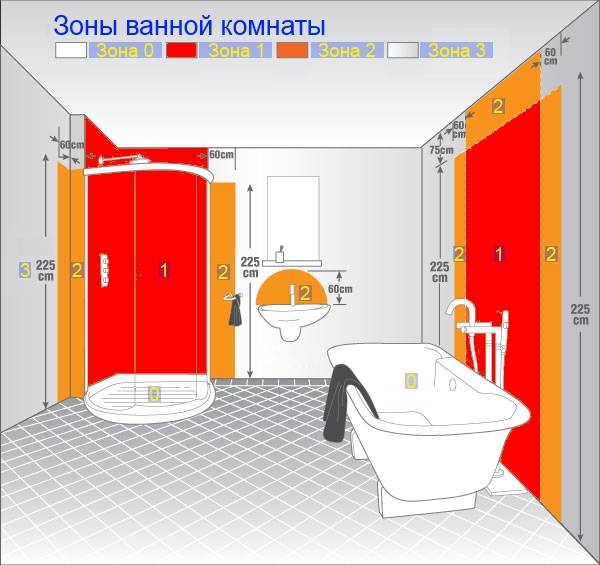

Зоны ванной комнаты – нормативные ссылки

Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.

Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:

  • — зона 0;
  • — зона 1;
  • — зона 2;
  • — зона 3.

Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.

Ванная комната вид сверху (горизонтальный разрез):

В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

Ванная со стационарной перегородкой (горизонтальный разрез).

В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

Душевая с поддоном (горизонтальный разрез).

Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2. 4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

Душевая без поддона (горизонтальный разрез).

Душевая без поддона но с перегородкой (горизонтальный разрез).

Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

Требования к расположению розеток в ванных комнатах

В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?

В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.

Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).

В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.

Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.

На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.

Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.

В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.

Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.

Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

Еще одно очень важное замечание. Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта. Грубое нарушение правил …

Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание …

На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.

Какую розетку поставить в ванной

Подведем итоги данной статьи. Получается, розетки в ванной должны иметь, по меньшей мере, степень защиты IPX1. В целях безопасности я рекомендую устанавливать влагозащитные розетки с защитной крышкой со степенью защиты IPХ4.

Дополнительная защита не помешает, тем более разница в стоимости не столь существенна.

Предлагаю выделить для себя три основных правила установки:

  1. 1) розеточная линия в ванной обязательно должна быть подключена через УЗО (АВДТ) с током утечки не более 30 мА;
  2. 2) все розетки должны устанавливаться в «зоне – 3»;
  3. 3) розетка должна быть влагозащитной, со степенью защиты не менее IPX1 (IP21, IP44).

Понравилась статья — поделись с друзьями!



розетки в ванной, розетки для ванной, высота розетки в ванной

Санузел – помещение со специфическим микроклиматом, где постоянно высокая влажность и сырость. Еще совсем недавно установка розетки в ванной комнате считалась недопустимой. Их размещали в коридоре, за пределами потенциально опасного помещения. Но сейчас прогресс шагнул вперед, в санузле появилось множество новых приборов: фен, электробритва, бойлер, плойка, стиральная машина, полотенцесушитель.

Теперь обустройство розетки в ванной комнате стало необходимостью, а не прихотью. Но, во избежание риска поражения электрическим током, монтаж важно осуществлять в соответствии с нормативными документами и техническими требованиями.

Какие нормы нужно соблюдать при установке розетки в ванной комнате?

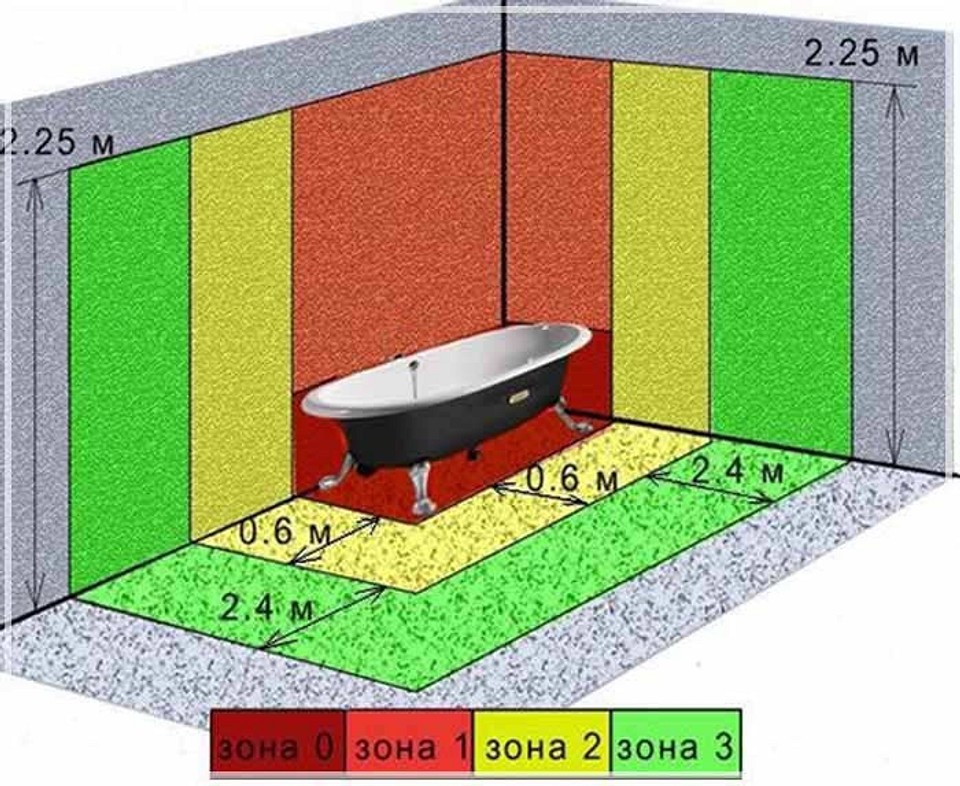

Ванная комната условно делится на четыре зоны:

  • 0 – зона, где вода находится в непосредственной близости;
  • 1 – сюда входят прилегающие рядом с нулевой зоной стены;
  • 2 – охватывает площадь на 60 см от зоны 0;
  • 3 – зона условной безопасности.

Согласно нормативам ГОСТа, розетки в санузле могут размещаться только в 3 зоне. По правилам, здесь нельзя использовать стандартные устройства мощностью 220 Вт. Розетка для ванной комнаты должна быть либо защищенная, либо с низким напряжением до 12 Вт.

Розетка в ванной: высота от пола согласно требованиям ГОСТ

Четкого ответа на вопрос, какой должна быть высота розетки в ванной, не существует. Есть усредненные нормы – около 50-90 см от пола.

Оптимальной считается высота розетки в ванной 50-60 см. При монтаже прибора обычно руководствуются удобством расположения. Главное, чтобы высота розетки в ванной комнате была не ниже 30 см и не выше 1 м от пола, не ближе 60 см от источников воды.

Какие розетки для ванной выбрать

Важнейшим критерием при выборе розетки для ванной является степень ее защиты от влаги. Существует множество современных устройств с разными характеристиками. Но в условиях постоянно повышенной влажности наиболее правильным и безопасным вариантом являются влагозащищенные розетки для ванной.

Показателем защиты от влаги является специальная маркировка IP и две цифры. Первые две буквы указывают на степень пылезащиты, а цифры в конце – на степень влагозащиты. Розетка для ванной ip44 и выше идеально подходит для монтажа в условиях высокой влажности и потенциальной возможности попадания капель воды.

В ванной розетка может быть встраиваемая и накладная, с крышкой или без нее. Встраиваемые при монтаже прячут прямо в стену, а накладные крепят на ее поверхности. Влагозащищенные розетки для ванной бывают также двойными и тройными.

Розетка для ванной двойная, тройная или одинарная может быть как с заземлением, так и без него. Первый вариант предпочтительнее для безопасности. При выборе устройства следует ориентироваться на предполагаемую локацию и учитывать количество используемых приборов.В зоне, где нет потенциальной угрозы попадания прямого потока воды в розетку, часто устанавливают розетки с крышкой класса IP20:

Если вы используете в санузле много разных устройств и гаджетов, то лучше розетку в ванную комнату выбрать двойную или тройную. Если хотите обеспечить максимальную защиту, приобретайте в ванную розетку с крышкой или с заземлением.

Розетка в ванной и туалете, розетка для ванной комнате

Розетки в ванной комнате в наши дни – это суровая необходимость. И есть правила их эксплуатации, нарушив которые, можно нанести вред своему здоровью.

Из-за влажности помещения для розетки в ванной нельзя использовать проводку с металлорукавами. Это такие металлические трубки, внутри которых провод – для долговечности и пожаробезопасности.

Еще проводка в ванной должна быть оборудована УЗО — устройством защитного отключения в случае замыкания.

Металлорукав для монтажа розетки в ванной комнате
УЗО для ванной комнаты

В ванную и туалет нужно устанавливать только розетки с высоким уровнем защиты от внешних воздействий – их маркировка начинается от IP44 и выше.

К материалу для розеток особых требований нет. Главное, чтобы наружная поверхность розетки была из материалов, обладающих низкой электропроводимостью. Например, из пластмассы, стекла или керамики. Формы розеток тоже продаются различные – выбирай на свой вкус!

Розетка для ванной комнаты

По конструкции специальные розетки для ванной имеют одну особенность. Это влагозащищенные розетки, так как у них подпружиненные крышки. Такое устройство предохраняет от попадания брызг: если вынуть из розетки «вилку», то крышка мгновенно захлопнется. Существует множество сайтов и обычных магазинов, где можно купить такие розетки для ванной комнаты. Есть в продаже и пластиковые заглушки для розеток – вставил их как вилку, и туда не попадет влага.

Расположение розеток в ванной

В ванной комнате розетка должна быть удалена от ванны, душевой кабины или умывальника минимум на 60 см.

Случается, что вода заливает пол. Поэтому высота розетки в ванной от пола должна быть 18-20 см. С туалетом проще – можно устанавливать розетку там, где удобно. Если санузел совмещенный, то не забудьте про правило удаленности розетки от ванной на расстоянии 60 см.

Общий совет для ванной и туалета: не стоит монтировать розетки на стены, соседствующие с подъездом. Эти стены интенсивней покрываются конденсатом.

Виды розеток по назначению

Розетка для гидромассажных ванн. Гидромассажная ванна обладает высокой мощностью. Для нее нужны розетки, которая рассчитана на силу тока 16 Ампер.

Розетка для стиральной машины. Стиральная машина тоже обладает высокой мощностью. Понадобится розетка на те же 16 Ампер.

Розетка для бойлера. Для бойлера устанавливаются такие же розетки как для гидромассажных ванн и стиральных машинок. Розетку для бойлера и сам бойлер лучше установить в туалете, т.к. там меньше брызг.

Розетка для зеркала в ванной, розетка для полотенцесушителя, розетка для светильника – это по сути, одна и та же розетка. Такие приборы, как светильники, полотенцесушители, плойки, фены обладают более низкой мощностью. Для них устанавливают розетки, рассчитанные на силу тока 8 Ампер.

Установка розетки

Установка розетки в ванной производится в несколько этапов.

Установка розетки в ванной комнате
  • Вначале делается отверстие нужного размера.
  • В отверстие устанавливается розеточная основа.
  • Затем к отверстию подводят провода и устанавливают саму розетку.
Проводка проводов к розеткам в ванной комнате

Все это часть работы по установке электропроводки. Подробнее об этом можно прочесть на нашем сайте в статье «Электропроводка в ванной — инструкция».

установка розетки в ванной своими руками (нормы) – Ремонт своими руками на m-stone.ru

Современная стиральная машина – это мощный бытовой агрегат. При ее установке необходимо обеспечить безопасную эксплуатацию, которая включает выбор розетки, сечение кабеля, строгое соблюдение инструкции по монтажу точки подключения. Если машина-автомат устанавливается в помещении с высокой влажностью, то розетка должна быть с защитой от попадания воды и брызг, находиться на достаточном расстоянии от пола и иметь заземление. Подключать кабель, идущий от санузла или ванной к щитку, желательно через УЗО (устройство защитного отключения).

Содержание

1 Критерии безопасной эксплуатации2 Требования к проводке, УЗО и розетке2.1 Выбор розетки2.2 Расчет сечения кабеля2.3 Мощность автомата и УЗО3 Где расположить розетку? 4 Инструкция по установке4.1 Готовим посадочное место4.2 Подключение к электропроводке

Установка розетки для стиральной машины в ванной

В современной квартире или доме необходима розетка в ванной для стиральной машины или других бытовых приборов (например бойлера, фена и т.д.). Однако, поскольку в ванной комнате практически всегда повышенная влажность, кроме того, возможен контакт с водой, это может привести к трагическим последствиям. Поэтому установить розетку в ванную комнату достаточно проблематично.

Содержание

1 Для чего нужно монтировать розетку в санузле?

Установка розетки в ванной комнате должна выполняться профессионалом.

Услуги профессионального электрика стоят довольно дорого, поэтому многие люди стараются сделать подобные работы самостоятельно. Выполнять установку кабельных трасс, монтаж розетки для стиральной машины собственными силами следует строго согласно ПУЭ (правила устройства электроустановок). ПУЭ является основным нормативным документом при монтаже кабельных трасс и электрических устройств. О том, как должна выполняться установка розетки в ванной комнате и каков алгоритм действий для этого процесса, будет рассказано ниже.

Относительно недавно (со времен начала электрификации и до 90 гг. прошлого века) потребности в точке питания в санузлах не было. Более того, провести розетку в ванную считалось чем-то экстраординарным ввиду большого риска получить электрическую травму и вызвать короткое замыкание. Розетки для ванной комнаты практически не требовались — в санузлах устанавливалась техника, не требующая электричества. Однако с развитием техники все изменилось.

Розетки для ванной комнаты

Современную ванную комнату нельзя представить без стиральной машины, фена, бойлера, электробритвы, плоек и других электрических приборов. Особо стоит выделить современные душевые боксы с рядом функций, которые питаются от электросети, и джакузи. При этом для них ставят розетку, иногда даже не одну.

Неправильное подключение перечисленных выше устройств может привести к поражению током, чтобы это исключить, необходима установка розеток в ванной согласно действующим нормам и правилам. Далее рассмотрим, как осуществляется монтаж кабельной линии и какие розетки для ванной комнаты подойдут, ведь именно от правильного монтажа нужного изделия зависит безопасность человека.

2 Проводки в санузлах

Перед началом проведения монтажа настоятельно рекомендуется ознакомиться с седьмой главой ПУЭ, где подробно расписаны требования, которым должна соответствовать прокладка кабельных трасс и сами розетки для ванной комнаты.

Наиболее распространенным является размещение стиральной машины в санузлах для экономии места в обычных комнатах. Установка розеток в ванной должна проводиться с учетом приборов, которые будут эксплуатироваться от нее.

Размещение стиральной машины в санузле

Важно отметить, что проводку в жилом доме или квартире необходимо сделать скрытой.

В случае невозможности прокладки скрытой проводки допустимо прокладывать и открытую проводку, однако в этом случае прокладку необходимо осуществлять в защитных металлорукавах, которые закрываются герметичными втулками.

3 Что важно знать при монтаже розеток?

Ванные комнаты являются самыми влажными помещениями в квартирах и домах, поэтому установка розеток в ванной требует соблюдения определенных требований и норм, которые оговорены в нормативных документах (ПУЭ и ГОСТ Р-50571.11). Есть ряд условий к монтажу розетки для ванной комнаты:

При необходимости допустимо ставить разделительные трансформаторы (для приборов малой мощности).
Перед тем как провести розетку, необходимо сделать штробу для скрытой проводки, в которую должен быть уложен рукав. Прокладку штробы желательно делать на одном уровне с розеткой (по возможности) с наименьшим количеством ответвлений и изгибов. При этом желательно для стиральной машины провести отдельный кабель без ответвлений, поскольку она имеет большую мощность. Все установленные розетки для ванной комнаты должны иметь заземление, которое следует предусмотреть при проектировании проводки или при замене проводки в старом доме.
Категорически запрещена установка розеток для ванной на поверхностях, на которых скапливается конденсат. При этом нужно выдержать необходимое расстояние от источников воды до розетки для ванной комнаты. Согласно ПУЭ, минимальное расстояние равно 0,6 м.
Настоятельно рекомендовано применять специальные влагозащищенные розетки, а идеалом будет использование розеток морского исполнения. Такие устройства стоят значительно дороже обычных, однако они дают гарантию безопасности, т.к. закрываются крышками и имеют специальные уплотнители для герметичности.
Подключение стиральной машины следует сделать через автомат с УЗО. Такое требование имеется практически во всех инструкциях к мощным электрическим приборам. Чтобы правильно подключить такой прибор, следует приобрести «евророзетку» (с 3 контактами). При этом категорически запрещено подключение стиральной машины через удлинитель.
Рекомендуется для подключения стиральной машины установить и отдельный автомат в щитке. Иногда автоматы комбинируют с УЗО — это будет оптимальный вариант.

Теперь стоит рассмотреть способы монтажа разъемов «мама» в санузлах.

4 Алгоритм установки

Часто в быту могут возникнуть 2 ситуации: розетка в ванной не имеется вообще и необходимо установить там дополнительную розетку.

Если розетки нет в ванной, то для нее необходимо проложить новую проводку с щитовой и доустановить в щиток автоматы. Сечения кабеля для подключения стиралки следует выбрать не менее 4 квадратов (при медных жилах). Необходимо установить УЗО (если автомат некомбинированный). Защитную установку следует выбирать, исходя из расчетного тока. Он определяется исходя из мощности стиральной машины. Некоторые производители указывают рабочий ток в инструкции к электроприборам. При этом номинальный ток автоматического выключателя не должен превосходит установку УЗО.

Прокладывание проводки в ванную

Далее рассмотрим конструктивные особенности монтажа розетки для ванной комнаты. Расстояние от пола до точки подключения не должно быть меньше 0,6 метра, чтобы избежать заливания точки питания при прорывах стояков и других ЧП. При этом защитный автомат и УЗО не отменяются. Для проводки следует применить трехжильный кабель типа ПВС, который будет иметь защитную жилу (желто-зеленого цвета). Настоятельно рекомендуется использовать только кабели с медными жилами, поскольку алюминиевые быстро изнашиваются и выходят из строя. Сами разъемы типа «мама» необходимо брать герметичными для исключения попадания влаги внутрь. Установку розетки следует осуществлять в специальную распределительную коробку, а не на бетон. При этом между коробкой и розеткой следует подложить плотную прокладку из негорючего диэлектрика.

Что делать, если требуется установка дополнительной точки питания? Здесь стоит рассмотреть отдельные ситуации. Первая из них: санузел старый, без ремонта, со старой проводкой. В этом случае необходимо подтянуть заземляющий контур от ближайшей точки, далее подключить разделяющий трансформатор (второй вариант — проштробить и осуществить отдельный подвод кабеля от отдельного автомата с УЗО в щитовой, как в предыдущем случае). Конструктивные особенности установки дополнительной розетки такие же, как и в предыдущем случае. При этом необходимо выдерживать расстояния от пола и от источников воды. Новая розетка не должна быть соединена со старой.

Если проводка новая (дом/квартира после ремонта) и первая розетка выполнена с соблюдением норм, то допустимо установить «двойник» (2 парные розетки, которые устанавливаются в одну коробку). При этом должна быть герметичность (для эксплуатации во влажных помещениях).

Второй вариант — установка розетки рядом с уже имеющейся. Здесь следует сделать выемку для дополнительной коробки, а коробки от розеток соединить перемычками. При этом важно загерметизировать выводы из коробок.

Третий вариант — установка новой розетки на расстоянии от старой. При этом расстояние между источниками питания может быть от 0,6 до 2,4 метра. При этом запрещена установка розетки на расстоянии ближе 0,6 метра к источнику воды. Для новой розетки следует сделать ответвление от уже существующей кабельной трассы, вмонтировав в стену герметичную кабельную коробку.

Источник: vantazer.ru

Требования к размещению

Чтобы правильно установить стиральную машину, помимо использования правильного оборудования, важно грамотно выбрать место размещения розетки. В этом опросе большое значение имеет не близость к бытовому прибору, который будет к ней подключаться, а удаленность от источников воды и высота над уровнем пола. Как правило, в ванной комнате существует всего 1-2 безопасных места для установки розетки.

Чтобы определить, куда вывести кабель от распределительного щитка, нужно учитывать следующие факторы:

В ванной комнате электрические розетки для подключения бытовых приборов устанавливают на высоте не менее 60 см от пола. Это требование необходимо соблюдать, чтобы обезопасить жизнь домочадцев и защитить дорогостоящее оборудования от поломок. Если высота установки меньше 60 см, при обильных протечках или прорывах труб вода может вступить в контакт с электричеством, спровоцировав экстренную ситуацию.
В помещениях с повышенной влажностью розетки размещают не ближе 60 см от объектов, являющихся источниками брызг или источников воды. Такое расположение снижает риск попадания влаги на электрическое оборудование, делая эксплуатацию бытовых приборов более безопасной.

Интересно! При проектировании проводки по ванной комнате, это помещение условно делят на 4 зоны. Нулевая или красная зона располагается вокруг ванны или душевой кабины, там никакие электрооборудование устанавливать нельзя.

Первая зона практически совпадает по расположению с нулевой, но тут можно устанавливать оборудование с мощностью до 12 В, необходимое для функционирования сантехники. Вторая или желтая зона размещается через 0,6 м, в ней устанавливаются водонагревательные приборы. В зеленой зоне на расстоянии 2,4 м от источника брызг располагают розетки и остальные бытовые приборы, питающиеся от электросети.

Монтаж розетки для стиральной машины

Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.

Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.

Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.

Установка розеток в ванной комнате: видео

Маршрут прокладки провода

Чтобы сэкономить материал, провод прокладывают кратчайшим маршрутом. Провод для розетки, предназначенной для стиральной машины, не должен пересекаться с другими ветками электрического провода. Никаких распределительных коробок также делать не рекомендуется – это опасно. При прокладывании следует избегать самых мокрых участков стен (возле раковины, ванной, душа). Также нужно избегать прочных, несущих стен – штробление может усложнить армированная сетка, находящаяся в них.

3

Где расположить розетку?

Выбирая место, чтобы разместить точку подключения, важнее учитывать не близость к электроприбору, требующему электропитания, а высоту относительно полового покрытия и удаленность от источников воды. Совместный узел имеет не более двух безопасных зон. При выборе места необходимо учесть следующие моменты:

1. Расстояние от уровня пола должно быть не менее 60 см: чем выше, тем безопаснее. Специалисты рекомендуют размещать на высоте 130 см. Это необходимо для того, чтобы при значительных протечках или прорыве труб минимизировать риск контакта электричества с водой, что может стать причиной опасных ситуаций.2. От источников влаги и брызг соблюдают дистанцию не менее 60 см. Это дает возможность снизить риск попадания воды на включенный агрегат, повышается уровень безопасности.

Проектируя расположение розеток, следует пользоваться правилами устройства установок (ПУЭ). В них обозначены 4 зоны влажного помещения:

Нулевая – в передах ванны, умывальника, около смесителя и душевой кабины. В ней запрещено размещение любых электроприборов и всего, что связано с электричеством.1-я – непосредственно над или под умывальником, ванной чашей, кабинкой душа на расстоянии 60 см вокруг. Разрешается установка приборов для обеспечения работы сантехники мощностью до 12 В.2-я – в радиусе более 0,6 м. В этой зоне размещают бойлеры.3-я – можно располагать бытовую технику и розетки стандарта IPX4 (влагозащищенные с крышкой от попадания брызг) с заземляющим контактом, подключенные через УЗО.

Запрещено размещать розетки на холодных стенах, на поверхности которых возможно скопление конденсата. Неудачное расположение — под зеркалом, так как во время принятия ванны или душа оно потеет.

Установка розетки в ванной. Расположение и расстояния

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Розетка в ванной, можно или нет?

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-«Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96  – скачать можно здесь.

Зоны в ванной комнате

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Правила установки розетки в ванной

Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Расстояния при монтаже розеток

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

высота розеток от пола — 1,3м

безопасное расстояние розетки от умывальника, ванной или душевой кабинки — 0,6м

Если ванная слишком маленьких размеров и вы не сможете выдержать минимальные расстояния согласно указанных зон, то вам придется переносить розетку на другую стену, либо к сожалению вообще отказаться от нее.

Именно поэтому опытные электрики, некоторым хозяевам и говорят, что монтаж розеток в их ванной запрещен.

Источник: domikelectrica.ru

Требования к проводке

В каждом доме работает множество бытовых приборов, питающихся от электрической сети. Эти устройства значительно упрощают повседневную жизнь и быт человека. Но наличие электропроводки в жилом доме без должного обслуживания зачастую становится причиной бытового травматизма. Так как стиральная машина является мощным прибором, при ее подключении обязательно тщательно проверить проводку.

Прокладка проводки

Она должна соответствовать следующим требованиям:

Проводка для подключения стиральной машины должна быть из медного трехжильного кабеля. В домах старой застройки часто прокладывали алюминиевые провода, которые не подходят для такого мощного оборудования.
Чтобы безопасно установить розетку для мощного бытового прибора, нужно вести от щитка отдельный кабель. Если запитать стиральную машину в блок розеток, которые подключаются к 1 кабелю, может возникнуть короткое замыкание или поломка прибора.
В помещениях с повышенной влажностью допускается монтаж проводки только закрытого типа. Это означает, что кабель от распределительного щитка проводят в штробе внутри стен без выхода на поверхность. Эта мера защищает проводку от контакта с водой, которая является отличным проводником электричества.
Кабель подключают к распределительному щитку через устройство экстренного отключения, которое обезопасить приборы от короткого замыкания и травм.

Обратите внимание! Все электрокоммуникации, в том числе кабель для оборудования розетки, в ванной комнате прокладываются внутри стен. Важно использовать только целостный провод, а места соединения, если они существуют, тщательно гидроизолировать с помощью изоленты.

Где можно устанавливать розетку в ванной

Пункт 7.1.48 ПУЭ разрешает монтировать штепсельную розетку в ванной комнате, при соблюдении условий:

размещение в зоне 3, вне области досягаемости брызг на расстоянии не меньше 0,6 метра от ванны или душевой кабины;
подключение через разделительный трансформатор или с установкой защитного отключения от дифференциального тока;
прокладка отдельной питающей линии без размещения распределительных коробок в ванной комнате и оборудование автоматической защиты от короткого замыкания.

Использование дорогого трансформатора, разделяющего питающую электросеть, не всегда удобно. На практике ограничиваются установкой УЗО и автоматической защитой или ставят дифференциальный выключатель, совмещающий обе функции. Защитные автоматы размещают в распределительном щитке.

Установка розетки в бетонную стену с нуля

Если в ванной комнате в разгаре капитальный ремонт и требуется установка новых электрических точек, то последовательность выполнения монтажа следующая.

Всю проводку в ванной комнате выделяют в отдельную группу. Каждая розетка запитывается новым кабелем.
Проводку обезопасит установленный отдельно автомат.
Устройство защитного отключения защитит не только технику, но и пользователя в случае утечки тока. Устанавливается после автомата.
Схема подключения розетки
Кабель используют трёхжильный, а розетка должна быть герметичной.
Розетка устанавливается в 60 см от душевой кабины или ванной.
Необходимо знать толщину предполагаемой облицовки стены. Край подрозетника должен быть равен стене (допуск 1,5 мм).
Подрозетник имеет стандартные габариты и крепится на дюбеля. Если отверстий для крепления нет, тогда их самостоятельно высверливают перпендикулярно линии контактов.

Инструкция по установке розетки

Работы с электрической проводкой считаются особо сложными и опасными. Поэтому если нет опыта в этой области (или хотя бы опытных помощников), то стоит поручить установку розетки в ванной профессионалам, которые дадут стопроцентную гарантию соблюдения электробезопасности.

Если же устанавливать розетку приходится самому, то делать это нужно, соблюдая технику безопасности. В первую очередь, работать нужно в защитных перчатках. Рабочая зона должна быть полностью обесточена. Важно четко спланировать, как сделать розетку в ванной для стиральной машины: всю работу лучше разделить на шаги и продумать каждый из них, начиная от штробления стен и установки подрозетника и заканчивая монтажом и установкой самой розетки.

Установка розетки начинается с определения ее местоположения, согласно описанным выше требованиям. Наносятся метки. После этого необходимо с помощью коронки для перфоратора сделать отверстие в стене под розетку.

Затем с помощью перфоратора или болгарки выбиваются глубокие штробы для проводов в кабель-канале. Более легким вариантом будет пробить отверстие в стене, но в таком случае останутся слишком заметные следы.

В электрический щиток устанавливается устройство защитного отключения (если оно не встроено в розетку). Когда провод заложен в кабель-канал и подключен к УЗО, можно вести его по штробе к розетке для стиральной машины в ванной. Потом с помощью цементного раствора в отверстие устанавливается подрозетник, жилы провода подключаются к контактам розетки и монтируется ее внешнюю часть. После проверки работоспособности розетки стены нужно привести в прежний вид, и все готово.

Исходя из вышеизложенного, можно сформулировать основные требования к розеткам для стиральной машины в ванной и другого электрооборудования, необходимого для ее подключения к сети:

Наличие устройства защитного отключения, рассчитанного на ток утечки, не превышающий 30 м. Мощность розетки не менее 16 А (для машины мощностью 3 кВт). Влагозащищенность розетки (защитная крышка, защита степени IPX 4, IPX 5, IPX 6). Наличие заземляющего контакта. Кабель с сечением 2,5 кв. мм. Скрытое проведение кабелей. Расположение розетки для стиральной машины в ванной на высоте не менее чем 60 см от пола в 3-й зоне комнаты – подальше от источников воды, создающих большое количество брызг.

Выполнение данных требований по выбору и установке розетки уменьшит риск таких неприятных последствий, как выход электрооборудования из строя, удар электрическим током или пожар. При установке розетки для стиральной машины в ванной комнате – помещении с повышенной влажностью, обязательным условием является обеспечение безопасности.

Источники:

  • http://obustroen.ru/komnaty/vannaya/remont-vannoy/rozetka-v-vannoy-komnate.html
  • https://derevyannie-doma.com/materialy/gde-ustanovit-razetku-dlya-stiral-noy-mashiny-v-vannoy-komnate-vysota-i-raspolozhenie-video-foto.html
  • http://sovety-vannoy.ru/delaem-remont/jelektrika/rozetka-dlya-stiralnoj-mashiny-v-vannoj.html
  • https://electricvdome.ru/rozetki-i-vukluchateli/rozetka-dlya-stiralnoj-mashiny.html
  • https://sandizain.ru/remont/elektrika-v-vannoj/ustanavlivaem-rozetki-v-vannoj.html
  • http://fb.ru/article/433202/raspolojenie-rozetki-dlya-stiralnoy-mashinyi-v-vannoy



Как сделать электропроводку в ванной?

Все уже привыкли, что в современной ванной комнате имеются электрические розетки, и в ней можно пользоваться электроприборами.

Это традиционное место для установки стиральной машины, в ванной достаточно часто устанавливают электрический бойлер для подогрева воды, а в квартирах улучшенной планировки, если хватает места, пытаются выделить часть пространства для электросауны.

Вполне нормально, что члены семьи пользуются в ванной феном, плойкой, электробритвой, и другими портативными электрическими приборами. Некоторые устанавливают в санузлах системы дополнительного обогрева Теплый пол, электрические полотенцесушители, а также аудио и видео системы.

Установка розеток в ванной комнате раньше была под запретом

Еще несколько десятилетий назад из соображений электробезопасности розетки в ванных комнатах не устанавливали, а из разрешенных электроприборов в типовой ванной присутствовал один единственный настенный светильник.

Когда ванную комнату используют по назначению, на холодной поверхности стен конденсируются водяные пары. Отсюда – мокрые стены и почти стопроцентная влажность. А это означает, что внутри розеток и установленных здесь электроприборов также может присутствовать влага.

Это очень опасно, так как может вызвать короткое замыкание, или стать причиной удара током человека, рискнувшего пользоваться влажными электроприборами. Поэтому, чтобы максимально защитить будущих пользователей и обеспечить их безопасность, при монтаже электропроводки и установке розеток в ванной комнате следует придерживаться определенных правил.

Основные требования к монтажу электропроводки и установки розеток

При строительстве новых домов или производстве капитального ремонта в старых, монтажу проводки и установке электроприборов в ванных комнатах должно уделяться особое внимание, а все эти работы выполняться в соответствии со следующими правилами:

1. Для монтажа проводки используется только трехжильный кабель (например ВВГ 3х2.5 или ВВГнг 3х2.5)

2. В ванных комнатах следует прокладывать проводку скрытым способом, в специально выполненный в стене канал с последующим заполнением его одним из видов строительного раствора. Монтировать проводку в короба или трубы запрещается, наружным способом – не рекомендуется

3. Для установки используются розетки с дополнительным третьим контактом, в защищенном от брызг исполнении


Большое значение имеет расположение розеток. Расстояние от розетки до умывальника, ванны или душевой кабины должно составлять не менее 0.6 метра. Разрешается установка розеток класса IP44 (третий знак означает степень защиты от пыли, четвертый – влаги), или выше. В этих изделиях проникновению влаги внутрь корпуса препятствует специальная крышка.

Дополнительные меры безопасности

Специалисты рекомендуют подключать электрооборудование ванной комнаты через устройство защиты (УЗО), которое предназначено для отключения фазы при обнаружении утечки тока из-за попавшей в электроприборы влаги.

Определенные требования предъявляются и к осветительным приборам, которые предполагается установить в ванной. Они также должны быть защищены от брызг и влаги, а выключатели даже дополнительных светильников лучше вынести в коридор.

К производству работ по устройству проводки, подключению розеток и осветительных приборов в ванной комнате следует допускать только профессиональных электриков, имеющих допуск к данным работам. Безопасность превыше всего!



Remodeling 101: Где разместить электрические розетки, издание для ванны

Ванные комнаты могут быть небольшими, но их потребности в энергии нет. Ограниченное пространство, объем работ и сырые условия — все это требует осторожности при планировании места установки электрических розеток (и их количества). Вот ключ к достижению идеального баланса между практичностью и эстетикой при наполнении ванны.

У вас есть оригинальное решение для электрической розетки? Пожалуйста, поделитесь в комментариях ниже.

Вверху: В ванной комнате Кейп-Код архитектора Шейлы Нарусавы электрические розетки расположены по обеим сторонам стойки, что устраняет проблему протягивания шнуров через раковину и позволяет двум пользователям небольшой бытовой техники делить пространство.Посмотрите весь дом в книге Remodelista . Фотография Мэтью Уильямса.

1. Знайте правила и ограничения электрических норм.

Первый шаг — узнать о требованиях и ограничениях, определенных Международным жилищным кодексом, Национальным электротехническим кодексом (NEC) и любыми местными правилами. Хорошая новость заключается в том, что правила в первую очередь сосредоточены на минимальных требованиях к размещению розеток (по количеству футов между розетками, от углов и т. Д.). Эти минимальные значения могут быть превышены, поэтому вы можете добавлять торговые точки там, где это необходимо и желательно.

Поскольку ванные комнаты влажные, к ним предъявляются особые требования к электричеству, включая, помимо прочего, следующие.

  • Все розетки должны быть GFCI (прерыватели цепи замыкания на землю) для защиты от поражения электрическим током. Розетки GFCI предотвращают поражение электрическим током путем отключения и отключения питания цепи, если они обнаруживают дисбаланс в протекании тока, что может быть вызвано, среди прочего, наличием воды.
  • Выпускное отверстие должно быть на расстоянии не более 36 дюймов от края раковины.
  • Не допускается установка розеток лицевой стороной вверх на столешницу.
  • Розетки должны быть подключены хотя бы к одной выделенной цепи, в которой нет света, чтобы мощные электроприборы не отключили всю электрическую систему ванной комнаты и не оставили вас в темноте.
  • Выпускные отверстия нельзя располагать выше или ближе 36 дюймов от ванны.
Вверху: единственная розетка Bocci 22, встроенная в стену ванной комнаты. Фотография «Реконструкция 101: неожиданная привлекательность розеток для заподлицо».

2. Оцените потребности вашей ванной комнаты в электроэнергии.

Какие электроприборы вы используете в ванной?

Размещение и количество розеток являются важными факторами. Ваши потребности легко недооценить. На смену ручным инструментам для ухода и чистки приходят высокотехнологичные электрические устройства, поэтому постарайтесь провести инвентаризацию нынешней и будущей техники для ванных комнат.

Также подумайте, будут ли электрические устройства работать одновременно; в таком случае можно добавить больше цепей и розеток, чтобы приспособить нагрузку.Например, есть ли у вас двое подростков, которые могут пользоваться феном одновременно? Нужно ли им также подключать к электросети щипцы для завивки или выпрямление волос и нагревать их, пока они сушат волосы? Посадите свои розетки соответствующим образом.

Куда должны быть доставлены устройства со шнурами?

Меня больше всего беспокоит отели, в которых фен не может дотянуться до зеркала. Не повторяйте ту же ошибку в ванной. Обдумайте, как и где вы управляете каждым электроприбором, зависящим от кабеля, и разместите розетки в местах их использования.Для некоторых это будет сосредоточено вокруг зеркала. Для других ключевым моментом является расположение раковины. Также важно расположить шнур питания так, чтобы шнуры не попадали в источники воды опасно.

У вас общая ванная комната? Размещайте торговые точки рядом с каждым пользователем, чтобы свести к минимуму битвы за недвижимость торговых точек.

Вверху: удачно расположенная розетка в Rehab Diary: Spare Bedroom Turned Glam Master Bath; фотография Сары Шерман Самуэль.

Безопасность и электричество для ванных комнат | Электробезопасность прежде всего

Безопасность в ванной

Вода эффективно переносит электричество.Но если их смешать, результат может быть смертельным. Итак, ванная комната, пожалуй, самая опасная комната в доме с точки зрения электробезопасности. Последствия поражения электрическим током гораздо более серьезны в ванной или душевой, поскольку влажная кожа снижает сопротивление тела.

Существуют особые требования к электромонтажу в ванных комнатах, поскольку большая часть электромонтажных работ должна соответствовать Части P Строительных норм.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в одной из утвержденных правительством схем, для выполнения любых необходимых вам электромонтажных работ.Узнайте больше, посетив нашу страницу «Найти электрика».

Наши советы помогут вам оставаться в безопасности.

Розетки

Розетки не допускаются в ванных или душевых (кроме блоков питания для бритвы), если они не могут быть установлены на расстоянии не менее трех метров от ванны или душа.

Электробритвы должны находиться на безопасном расстоянии (в метрах) от ванны или душа во избежание брызг

Фары

Закрытые потолочные светильники предпочтительнее свисающих.

Все светильники, которые не закрываются, должны быть вне досягаемости для тех, кто пользуется ванной или душем, или оставаться влажными после использования.

Выключатели повседневного света представляют опасность из-за сырости и мокрых рук. Потолочный выключатель с вытяжным шнуром — самый безопасный вариант.

Обогреватели и полотенцесушители

Центральное отопление — самый безопасный способ сохранить тепло в ванной. Но если у вас есть электронагреватель, его необходимо закрепить на безопасном расстоянии от ванны или душа.

Электрические и газовые водонагреватели в ванной комнате должны быть стационарными и постоянно подключенными, за исключением случаев, когда они питаются от розетки, установленной в трех метрах от ванны или душа.

Сетевой шнур или выключатель вне ванной комнаты — идеальный способ управлять электрическими обогревателями.

Душ

Электрический душ должен питаться от собственной цепи, прямо от вашего блока предохранителей.

Переносные электроприборы

Никогда не приносите в ванную комнату портативные электроприборы, работающие от сети, такие как фены, обогреватели или радиоприемники. Вы можете получить серьезные травмы или погибнуть.

Нужно ли мне ставить розетки GFCI в моей новой ванной и кухне?
