Чем отличается оконечная тв розетка от проходной?

Чисто по обозначению словом «оконечная» — это конечная, последняя; а «проходная» — это промежуточная, через которую проходит что-то.

Когда я перевернул эти две розетки, то всё сразу понял.

Но давайте разберёмся в этом различии с технической стороны, на примере взяв розетку ТВ.

Проходная ТВ розетка

Для того, чтобы понять, чем она отличается, взгляните на фото.

Красным выделен кабель, который проходит сквозь розетку, но основное отличие этой розетки в том, что кабель не просто так разрывается или соединяется с разветвителем, чтобы подключить несколько приборов в общую сеть, а сигнал проходит далее через специальный фильтр, благодаря которому подавляются шумы, образующиеся при разветвлении кабеля. Также фильтр гасит сигналы, генерируемые приёмником, подключенным к этой розетке.

Без такого фильтра, когда розетка просто выполнена на разрыв кабеля, разветвив его, именно этот разрыв начинает работать на приём сигнала, что делает такие самопальные розетки отдельным приёмником (антенной) и портит сигнал.

Проходная розетка подключается на разрыв кабеля, что очень удобно в плане не только экономии самого кабеля, но отпадает необходимость покупать дополнительное устройство для разветвления сигнала.

Но тут есть и минус, чем больше устанавливается проходных розеток, тем хуже сигнал в конце, и даже при установке усилителя, качество изображения снижается.

Конечно лучше всего подключать приёмники через сплитр по системе подключения «звезда», тогда сигнал сохраняется одинаково для каждого приёмника, но расходы на такое подключение возрастают.

В зависимости от производителя розетки, подключение кабеля выполняется двумя способами: через специальные переходники или путём припаивания. Второй метод, по моему мнению, лучше использовать.

Оконечная ТВ розетка

Теперь посмотрите на фото другой, оконечной (или концевой) розетки.

Как и в первом фото, красным выделен кабель, который приходит на розетку, а вот с обратной стороны (я там выделил это место кругом) в отличии от проходной розетки, ничего нет, т. е. нет контактов куда бы мог подключаться выводной кабель. Но тем не менее в розетке есть фильтр, так как по любому при подключении кабеля к розетки происходит падение сигнала.

Итог:

Итак отличие оконечной розетки от проходной лишь в том, что у оконечной только одно крепление для кабеля «вход», а у проходной два «вход» и «выход».

Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные

Монтаж телевизионных розеток в последнее время стал общепринятым правилом при ремонте жилища и прокладке различных коммуникаций. В самом деле, это намного эстетичнее, чем кабель, тянущийся по всему плинтусу. Кроме того, такое техническое решение позволяет установить телевизоры в любой комнате. Однако розетки для их подключения имеют коренные отличия от тех, по которым подается электрическое питание. Если не учитывать эти особенности, качество изображения на экранах будет низким. Сегодня мы расскажем о том, как избежать подобного казуса.

Немного теории

Радиосигнал, посредством которого на экране телевизионного приемника появляется изображение, имеет ту же природу, что и бытовое электричество. Ему свойственны напряженность магнитного поля, сила тока и другие параметры. Он в той же степени имеет волновой характер, но вот частота изменения направления тока у него в тысячи раз выше. По этой причине он не может передаваться по металлическим жилам из алюминия или меди – высокочастотное магнитное поле вытесняет ток на поверхность проводника, в результате чего уменьшается его эффективное сечение и растет электрическое сопротивление. В радиотехнике этот феномен получил название скин-эффекта. Для примера: на частоте 50 Гц (бытовое электропитание) толщина скин-слоя достигает 8,5 мм. А на частоте 50 МГц (первый телевизионный канал) она равна 0,001 мм.

От антенны или другого источника радиосигнал передается по так называемому коаксиальному кабелю. Он состоит из внешней металлической оплетки, наполнителя из полиэтилена и центральной медной жилы. Проводящим слоем в нем является полиэтилен, а металлические части отражают волну. Основным параметром коаксиального кабеля является волновое сопротивление, характеризующее степень затухания сигнала.

В первую очередь оно зависит от диаметра кабеля и толщины слоя полиэтилена между оплеткой и центральной жилой. Традиционно оно равно 50 или 75 Ом. Однако, в отличие от электрического сопротивления, меньшим затуханием обладает кабель с большим значением сопротивления.

И источник радиосигнала (антенна, роутер), и его приемник должны быть согласованы по волновому сопротивлению с коаксиальным кабелем. Если это условие не соблюдено, то волна отразится от препятствия и погаснет – если вы и увидите на экране какое-либо изображение, то с очень большими искажениями.


Виды телевизионных розеток

Телевизионные розетки являются коммутационным устройством, к которому по коаксиальному кабелю подводится радиосигнал на частотах свыше 10 кГц. От электрических штепселей внешне они отличаются разъемом – он такой же, как и входной кабельный разъем на телевизоре. Для подключения к нему используется так называемая фишка. Эти розетки бывают трех типов:

  1. Простая одинарная.
  2. Проходная.
  3. Оконечная.

Простая одинарная розетка – это всего лишь оформленное место закрепления коаксиального кабеля и телевизионного разъема. Она не имеет никаких согласующих устройств, поэтому сигнал, дойдя до нее, частично отражается и ослабляется. Этот эффект усиливается, если к розетке не подключен приемник. Но обычно ослабление не превышает 2 дБ – примерно 1,6 раза. Одинарной ее называют именно из-за эффекта отражения сигнала обратно в кабель, в результате чего в нем возникает стоячая волна, которая повлияет на качество изображения, если между антенной и одинарной розеткой будет включен еще один телевизионный приемник. Помеха будет выглядеть как полоса по левой или правой стороне экрана. Изображение может и двоиться.

Оконечная розетка отличается от одинарной наличием в ней согласующего устройства. Обычно это ферритовое кольцо с двумя-тремя витками провода, соединяющего точку зажима центральной жилы кабеля и центральный штырь разъема.

Он гасит отраженный сигнал, в результате чего затухание полезного достигает 10 дБ – в десять раз! Этот эффект так же следует учитывать. Особенно в том случае, если вы находитесь в зоне неуверенного приема или получаете «картинку» со спутника – сигнал от конвертера идет на высокой частоте (9750 МГц) и склонен к затуханию. На рисунке ниже представлено устройство оконечной TV розетки. Синяя горошина конденсатора – согласующее устройство.

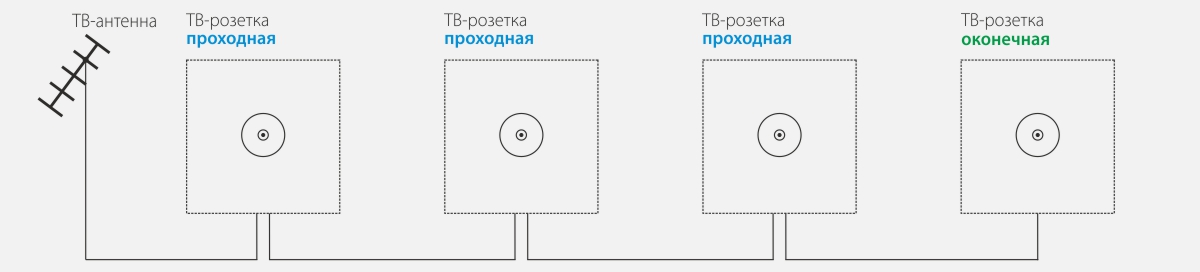

Проходная розетка – это, по сути, кабельный тройник. Сигнал подводится к ней, поступает на разъем и переправляется дальше, к такой же или оконечной розетке. Она так же оснащается согласующим устройством. Но вот уровень затухания сигнала в ней еще выше – до 20 дБ, а это в сто раз! На рисунке представлено устройство проходной розетки. Видны пара зажимов для центральной жилы и оплетки, а также согласующее устройство, подключенное к кабельному разъему.


Способы подключения телевизионных розеток

Теперь, зная об основных свойствах коаксиального кабеля и розеток, вы можете осознанно строить схему подключения телевизионных приемников.

В зоне уверенного приема сигнала можно использовать так называемую проходную схему, представленную на рисунке ниже. Она состоит из набора проходных розеток и одной оконечной. Обратите внимание, что последняя в цепи должна иметь согласующее устройство, чтобы не вызывать помех на первых. Основной недостаток этой схемы – значительное ослабление сигнала по мере движения от антенны. Если проходных розеток более двух, необходимо использовать высокочастотный усилитель. Его ставят перед первой розеткой, чтобы не повышать уровень шумов в кабельном тракте. Если вы хотите обойтись без дополнительного устройства, используйте кабель не 50, а 75 Ом.

Если сигнал слабый, то для подключения группы приемников к одному источнику радиосигнала (антенне, роутеру) используется сплиттер – антенный разветвитель. Его неиспользуемые выходы глушатся так, чтобы их волновое сопротивление было равно 50 или 75 Ом. В противном случае отраженный сигнал может полностью заглушить полезный. Такая схема называется «звезда».

Она представлена на рисунке ниже. Каждый шлейф звезды можно сформировать как по линейной схеме – с несколькими проходными розетками, так и по смешанной. Если к шлейфу будет подключаться только один приемник, лучше всего завершить его простой одинарной розеткой, которая в наименьшей степени ослабляет сигнал.

Legrand антенна подключение. Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке. Для работы потребуется

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер.

В этом устройстве сигнал разделяется на необходимое количество без потери его качества.

К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.

Существует два типа множителей сигнала.

Одни способны пропускать напряжение усилителя, вторые на это не способны.

Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.

Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ.

Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.

Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал.

Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.

Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале.

Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.

В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя.

В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

  • Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
  • У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

  • Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
  • А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
  • Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

  • ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

  • Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v. 2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

  • Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

  • А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
  • Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один. Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка. Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

При выполнении установки самостоятельно впервые, стоит ознакомиться с данной тематикой, а также с фото тв розеток, чтобы понимать, о чем пойдет речь в дальнейшем.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

Виды тв розеток представлены, следующими вариантами:

Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап — монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная


  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

  • На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
  • Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
  • Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
  • Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
  • Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
  • Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
  • Далее производим проверку на работоспособность установленного прибора.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

В случае с использованием низкокачественных и дешевых материалов: Ухудшение качества изображения на экране телевизора, из-за некачественной изоляции провода и как следствие слабого сигнала; Нанесение ущерба непосредственно на саму изоляцию.

Установка, регулярно используемых, точек в труднодоступных местах:

  • Скрытие за декоративной отделкой;
  • Спрятанные за древесным потолком;
  • Перекрытые в стенах под штукатуркой.

Часто задаваемые вопросы

Что значит наличие обратной связи у тв розетки?

Данный тип телевизионной розетки характеризуется наличием разъема для возможного подключения как телевизионного кабеля, так и выводы радиопрограмм.

Какое количество децибел может быть в телевизионных розетках?

У проходных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют около 10 – 20 дБ; Оконечные в среднем насчитывают от 1 до 4 дБ.

Как необходимо производить демонтаж плинтусной розетки?

Ознакомившись с инструкцией, следуйте дальнейшему порядку действий:

  • В первую очередь необходимо начать с отключения проводки, чтобы обезопасить себя;
  • Открутить винты, фиксирующие каркас розетки;
  • Необходимо открепить защитную раму розетки;
  • Удалить диск, которой используется для защиты деталей от незапланированного повреждения;
  • Откручивайте винты, которые закрепляют основную жилу;
  • Осталось только снять оставшиеся винты.

Фото ТВ розеток

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

  • Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
  • в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

  1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
  2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

  • А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

  • Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
  1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
  2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
  3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.
  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

  1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.


Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

  • основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
  • устойчивый телесигнал;
  • распределённый сигнал поступает на каждое отдельное устройство без потери качества.
  1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → « ».


Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

  • поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
  • при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название Описание
Одиночная Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

Оконечная Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.


Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей
Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

  1. Монтаж кабелей .

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

  • усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
  • разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
  • теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
  • антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.
  1. Монтаж ТВ-розетки .

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

  • розетка внешняя накладывающаяся;
  • закрытого монтажа;
  • розетка телевизионная проходная. Читайте также статью: → « ».

Согласно выполняемых функций электрические выводы разделяются:

  • оконечные – для проведения телесигнала к одному телевизору;
  • проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора

  1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
  2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
  3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
  4. Укрепление установленной розетки при помощи винтика.
  5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

  1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
  2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
  3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
  4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
  5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

  • провод старый и нуждается в замене;
  • ремонт дома либо временное снятие теле-проводов;
  • при строительстве нового дома или нового монтажа электропроводки. Читайте также статью: → « ».

Порядок проверки:

  1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
  2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
  3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
  4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

  • у проходных – 10-30 дБ;
  • отраженные имеют – 10-20 дБ;
  • оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

  • отключение проводки;
  • откручивается винт, держащий каркас;
  • снимается защитная рамка;
  • убирается диск, служащий защитой от детей;
  • освобождаются жилы, откручиванием фиксирующих винтов;
  • снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели


В данной статье рассмотрим такую необходимую вещь в доме, как розетка для подключения антенны телевизора, иначе – ТВ розетка.

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта, этим делом лучше не заниматься, а или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора – антенного, для розетки ТВ, и питающего, для розетки 220В.

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер , у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда :

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

  1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
  2. Минимальное затухание телевизионного сигнала,
  3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом “.

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные . Последняя розетка в схеме соединения шлейфом должна быть оконечной .

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

Вот и всё, что я хотел рассказать про установку ТВ розеток . Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.

Розетка телевизионная GUNSAN FANTASY оконечная проходная крем

Описание

Серия: FANTASY Наличие рамки: есть ТВ-розетка Eqona проходная, оконечная, белая — используется для подключения конечного получателя сигнала (TВ — приемника). Корпус изготовлен из ударопрочного тугоплавкого пластика. Материал контактной группы — латунь. Благодаря наличию специальных подпружиненных скоб, изделие очень легко монтируется

В наличии 216 ₽

В наличии 239 ₽

В наличии 202 ₽

В наличии 222 ₽

Под заказ: до 14 рабочих дней 239 ₽

Под заказ: до 14 рабочих дней 216 ₽

Характеристики

  • Размеры
  • Длина:

    80 мм

  • Высота:

    40 мм

  • Ширина:

    80 мм

  • Вес, Объем
  • Вес:

    0. 08 кг

  • Другие параметры
  • Цвет:

    кремовый

  • Гарантия:

    2 года

  • Материал:

    пластик ABS

  • Номинальное напряжение, В:

    230 B

  • Производитель:

  • Рабочее напряжение, В:

    250 B

  • Способ монтажа:

    скрытый

  • Способ установки:

    внутренний

  • Степень защиты, IP:

    20

  • Страна происхож.:

    Турция

  • Торговая марка:

  • Число гнезд:

    1

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Розетка телевизионная GUNSAN FANTASY оконечная проходная крем на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Розетка телевизионная GUNSAN FANTASY оконечная проходная крем в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

TV розетки | Simon

В настоящее время телевизоры устанавливаются в отелях, домах, офисах, приемных врачей, барах и во многих других местах. Для того, чтобы телевизор правильно принимал сигнал цифрового телевидения и мог показывать программы, которые транслируются на разных каналах, он должен быть подключен к антенной розетке. Телевизионная розетка представляет собой механизм, который устанавливается на стене помещения, в идеальном месте для установки телевизора.



Компания Simon производит розетки такого типа, и вы можете подобрать их для установки в помещении.

Каков принцип работы телевизионной розетки?

Телевизионная розетка позволяет принимать сигнал через коаксиальный кабель или антенну, через систему цифрового телевидения, спутникового телевидения или даже радио. Этот сигнал сначала принимается антенной, а телевизионные розетки отвечают за передачу сигналов одного или разных типов в пределах дома.



В нашем онлайн-каталоге представлен широкий выбор розеток для наземного и спутникового сигнала, а также комбинированных розеток. С помощью этой розетки вы можете принимать сигнал цифрового телевидения и спутниковый сигнал.



В классификацию телевизионных розеток, среди прочего, входят розетки наземного и спутникового телевидения, индуктивные одиночные розетки, немодульные промежуточные розетки, немодульные розетки, оконечные или промежуточные розетки.



Компания Simon стремится предлагать большое разнообразие элементов подключения и приема данных для очень специфических целей и для соответствия самых строгим требованиям. Предлагаем ознакомиться с нашим широчайшим выбором розеток.

Максимальная эффективность

Независимо от выбранной вами системы, важно получать оптимальный телевизионный сигнал без потерь. Розетки Simon позволяют добиться этого и избежать ненужных проблем.



Знакомы ли вы с серией Simon 75? Это одна из самых примечательных серий розеток этого типа. Благодаря своим особенностям, розетки Simon 75 являются одними из самых совершенных телевизионных розеток: подключение осуществляется с помощью винтовых зажимов, а активация происходит при введении кабеля. Этот механизм разработан для универсальной коробки и изготовлен из металлических компонентов с изоляцией из не содержащих галогенов термопластичных материалов.



Также мы предлагаем специальные комплекты телевизионных розеток, которые избавят вас от необходимости покупать все элементы отдельно.

Виды и назначение телевизионных розеток — Поддержка и рекомендации

Планируя телевизионную распределительную сеть во время ремонта в частном доме или квартире, наша цель – не нарушать дизайнерских идей наружными подключениями.

Для начала необходимо определить, какие типы сигналов будут использоваться в телевизионной распределительной сети: кабельное, эфирное или спутниковое телевидение.



При использовании AV-ресиверов или других устройств со встроенным FM-тюнером может понадобиться розетка с выходом УКВ-диапазона (R).

Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения.

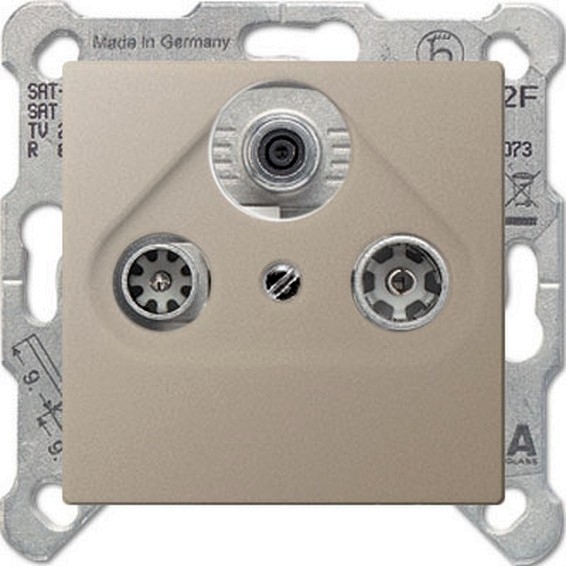

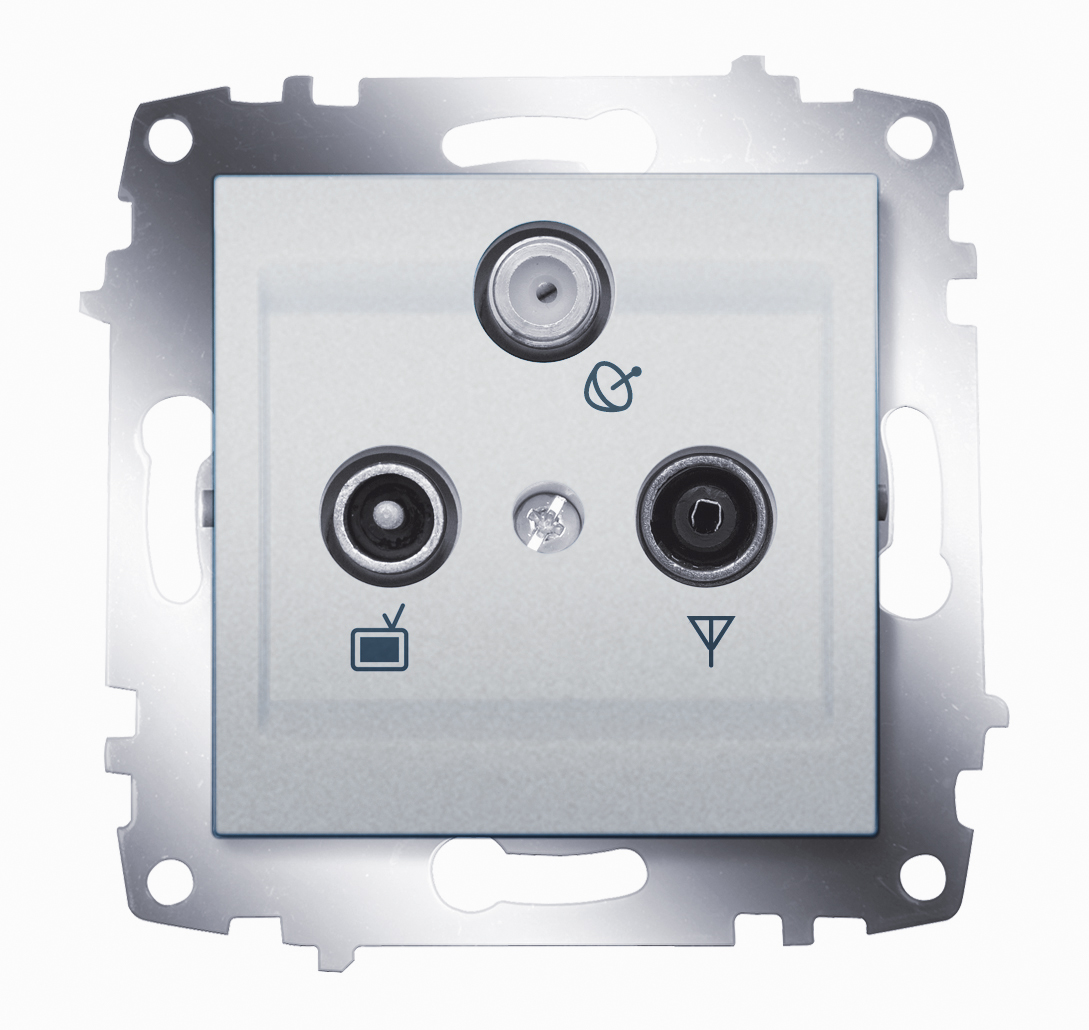

В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Проходная телевизионная розетка имеет один вход и один выход, от которого кабель подключается на следующую в сети розетку. Таким образом, в зависимости от уровня сигнала, можно установить цепь розеток на одном коаксиальном кабеле. Розетка такого типа вносит минимальные потери на проход и большее затухание сигнала на выводы для подключения аудио- видеооборудования. Данные розетки практически не используются для построения систем, предполагающих распределение спутникового сигнала, так как полноценная работа спутниковых приемников на одном телевизионном кабеле невозможна для большинства решений.

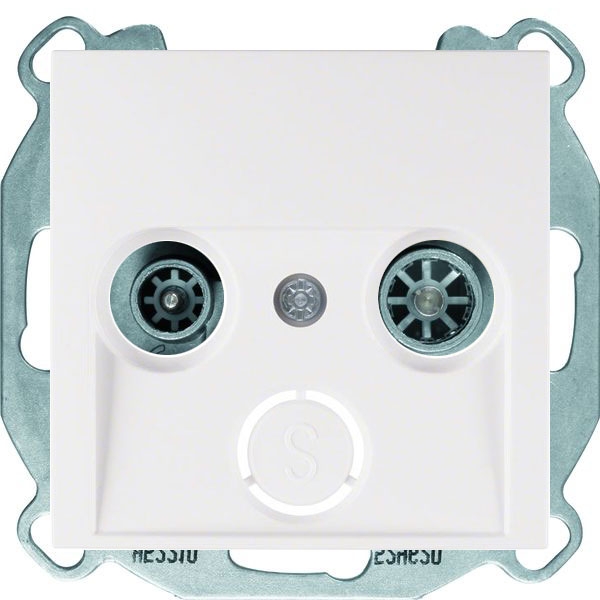

Оконечная телевизионная розетка имеет один вход и выходы (TV, TV+R , TV+R+SAT) для подключения абонентского оборудования. Таким образом, суммируя сигналы различных стандартов и частотных диапазонов в один кабель, вы получите тот сигнал, который необходим, подключив оборудование к соответствующему разъему.

Для тех случаев, когда в один из подрозетников прокладывается два независимых кабеля, мы можем предложить розетку, которая имеет два независимых выхода, не имеющих фильтров по пропускаемым диапазонам. Вы сможете к любому из выходов подключить абонентское оборудование, которое соответствует типу передаваемого сигнала. Розетку такого типа можно использовать для решений, когда необходимо передать модулированный ВЧ-сигнал в распределительный щит с дальнейшей передачей изображения на другие телевизоры в доме.

Не стоит переживать относительно того, подойдет ли сторонний механизм для вашей фурнитуры, все механизмы стандартизированы и могут использоваться с фурнитурой любого бренда: Legrand, Shneider Electric, ABB, Gira и прочие.

Пример использования телевизионных розеток представлен на схеме. Это домовая разводка с подключением наземного цифрового и спутникового телевидения.

Обращайтесь к нашим специалистам, и мы укомплектуем ваш дом телевизионными розетками необходимой конфигурации под конкретные задачи.



Хотите узнать больше о нашей компании? Начните, пожалуй, с главной страницы https://tvzone.ua. Ознакомьтесь с продукцией, представленной в нашем интернет-магазине, а также с ассортиментом профессиональных услуг в сфере AV.

Какая вилка нужна для розетки ТВ. Разница ТВ розеток сквозная и клеммная, схемы подключения. Лучшие позиции на ТВ

Сегодня почти во всех квартирах или частных домах телевизор почти в каждой комнате. Где должно быть гнездо функциональной антенны?

Для получения более качественного сигнала специалисты рекомендуют использовать современный эффективный кабель, например, SAT 703. Использование кабелей РК-75 и их аналогов сейчас вообще не актуально. Причины:

  1. Плохое качество сигнала.
  2. Кабель очень чувствителен к воздействию электрических волн.

Следовательно, разумно использовать современные кабели. Если кабели идут к телевизорам в квартире, используется специальная разводка, то провода лучше расположить на расстоянии не менее 10 см друг от друга. Хотя многие современные модели телевизоров оснащены специальными фильтрами. Они защищают от помех в бытовой электросети. А бытовой техники с излучением все меньше и меньше. Если в доме есть такая техника, то указанным критерием можно пренебречь и более жестко.

Если в квартире хотя бы два телевизора, а отверстие для ввода антенного кабеля всего одно, нужна грамотная разводка. Для этого используется специальный разветвитель — разветвитель. Имеет один вход и 2-4 выхода.

Антенный выход можно подключить несколькими способами. Выбор той или иной схемы обусловлен спецификой квартиры и условиями работы.

Существуют такие схемы для этих операций:

  1. «Звезда».
  2. КПП.

Схема «звезда»

Когда антенный сигнал или сигнал в кабельной системе имеет хорошую мощность, специальный усилитель сигнала не требуется. Сигнал просто направляется на необходимое количество ТВ-розеток. В противном случае такой усилитель необходим. А для этого нужно предусмотреть место с адаптером питания в трамблере. Вход этого устройства подключается к антенне, а выход идет к телевизору, разветвителю. На приведенной выше схеме он расположен перед сумматором.

Установка антенных розеток по этой схеме очень популярна. Причины этого следующие:

  1. Выход кабелей получается из одной секции. Это значительно облегчает установку распределительной коробки.
  2. Сигналы практически не затухают.
  3. Если какой-либо антенный разъем неисправен, это никоим образом не влияет на другие подобные элементы в сети.

Основной недостаток данной схемы связан с твердыми отходами антенного кабеля.Но если хозяева делают ремонт много лет, то экономить на кабеле здесь не логично.

Сквозная схема

Установка антенных розеток по этой схеме соединяет их последовательно в группу. Количество розеток зависит от их моделей и марок. Например, для моделей Schneider из категории Unica максимальное количество проходных розеток — 3. Причина в том, что в каждой такой розетке сигнал затухает определенным образом.

Последний выход в этом плане — терминал.На изображении выше показан комбинированный план. Здесь розетки подключаются по одиночному и проходному способу. Там, где выходит разветвитель, с левой стороны располагается стандартное гнездо для одиночной антенны (TV1- на схеме). На правом торце три проходных гнезда (TV2-TV4). Также в конце схемы есть еще одна розетка — клемма (ТВ5).

Если сигнал от провайдера очень сильный, можно организовать схему из 10 розеток (максимум).

Такой способ подключения позволяет серьезно сэкономить на покупке антенного кабеля.Есть и свои слабые стороны:

  1. Первичная подача может иметь слабый контакт или плохое качество. В результате последующие розетки остаются без сигнала.
  2. Высокие ценники.

Разновидности телевизионных розеток

Антенная розетка бывает трех типов, а именно:

  1. Терминал. Они замыкают проходную проводку.
  2. Контрольно-пропускные пункты. Предусмотрен для гирляндной цепи. В нем им отведены следующие позиции: самое начало и середина.
  3. Одинарный или стандартный. Обычно используется в схеме «Звезда». Их подключение идет напрямую к разветвителю.

Нюансы выбора розетки для ТВ

При выборе розетки важно учитывать следующие факторы:

  1. Тип проводов. Они не должны ухудшать интерьер, они должны подходить для скрытой установки.
  2. Количество работающих телевизоров и способы их подключения. И контрольно-пропускные пункты, и одиночные розетки… Например, чтобы эффективно подключить три приемника, нужно смонтировать три розетки: две сквозные, одну клемму.
  3. Внешний вид. Он должен быть аккуратным и привлекательным.
  4. Материалы должны быть очень прочными.
  5. Удобство при монтажных работах и ​​последующей эксплуатации.

Лучшие позиции под телевизор

Сегодня очень часто телевизор крепят на стену. Это требует расчета его оптимального положения. Положение экрана определяется расположением мебели и местом, откуда вы в основном планируете смотреть телепрограммы.Специалисты не советуют ставить приемник перед окном.

Блок розеток обязательно прикрывается. Предпочтительное положение просмотра используется для окончательной настройки высоты телевизора.

Благодаря правильным расчетам в этом вопросе:

  1. Розетки, контакты, провода полностью скрыты за телевизором.
  2. Телевизор будет максимально плотно прижат к стене и станет частью дизайна.
  3. Трудности с кронштейном для ресивера исчезнут.
  4. Подключить будет просто: витая пара, кабель HDMI, жесткий диск и прочие коммуникации.

Монтаж антенной розетки в жилых комнатах обычно производится на высоте 1,3-1,4 м от пола до середины розетки.

При расчете положения розетки в других местах следует учитывать высоту крепления телевизора. К нему добавляется половина высоты этого ресивера. Затем вычитается высота рамки розетки.

Высота телевизора 50 см (половина 25).Высота его застежек — 135 см, а рамы — 9 см. Самая простая арифметика 135 + 25 — 9 = 153 см. Это оптимальная высота для блока розеток. Согласно этим результатам, розетки обычно не доходят до верха телевизора на 4-5 см (минимум).

Подготовка телевизионного кабеля

Антенный разъем подключается к ресиверу с помощью отрезка кабеля и двух переходников (для ТВ и розетки). Длина рассчитывается, от кабеля отрезается часть. Оба конца подготовлены для крепления адаптеров.

От края на расстоянии 1,2-1,5 см вдоль внешней изоляции имеется круговой надрез. Важно не повредить тесьму. Остается ПВХ изоляция. Неутепленную тесьму необходимо скрутить, загнуть и аккуратно отрезать.

Второй аналогичный разрез следует по диэлектрику на расстоянии 1-2 см от края. Сам диэлектрик снимается, стержень обнажается (он медный). F-разъем должен быть прикручен к кабелю. Затем можно вкрутить вилку с наконечником.Такие же операции проделываем с другим концом кабеля.

Кабель готов. С его помощью розетка взаимодействует с телевизором. Далее можно установить розетку, строго соблюдая правильный алгоритм действий.

Критерии правильной установки розетки для ТВ

Например, используется одно изделие от Schneider. Его имя — МГУ5.462.18ZD.

Корпус розетки снят. Вырезается место для розетки — монтажная коробка.От выходящего из него кабеля нужно сэкономить 15 см.

2. Удалена часть внешней изоляции. Остается только плетеный экран и основная жила. Сколько сантиметров должно остаться, указано на изображении ниже.

3. Снимается передняя панель. Ослаблен зажимной винт. Это позволит кабелю беспрепятственно войти в предусмотренное для него отверстие.

Для лучшего обзора ниже предлагается изображение розетки от кабельного ввода.

На фотографии показано отверстие, через которое можно визуально контролировать соединения основной жилы кабеля.

Второе отверстие для экрана. Это контактные площадки розеточного соединения.

4. Кабель до упора вставляется в отверстие по стрелке и зажимается. Зажимной механизм используется для зажима. Винт крутится. Никаких дополнительных усилий здесь не требуется. Главное, чтобы кабель не болтался. В противном случае входящий сигнал может содержать помехи.

5. Перед тем, как поместить розетку в монтажную коробку, необходимо прозвонить.Для этого используется тестер. Задача — выявить короткое замыкание оплетки с основной жилой. Если нет коротких замыканий и других недостатков, можно установить розетку.

6. Розетка, не перекручивая кабель, аккуратно входит в заднюю коробку и фиксируется винтами. Передняя консоль розетки надевается и встает на место. Перед окончательной фиксацией шурупов и размещением каркаса розетка выравнивается. Используется мини-уровень.

7. Крепится декоративная рамка.Это кульминация установки.

Вывод

Операция самостоятельного монтажа телевизионной розетки несложная. Важно правильно расположить телевизор, расположение розеток и выполнить действия указанного алгоритма.

Жизнь современного человека трудно представить без влияния телевидения вообще и в частности без телевидения. Последнее определяет не только его потребность быть в курсе всех событий в мире, но и уровень комфорта.Будь то просмотр новостей, фильмов или шоу — все превратилось в своего рода ежедневный обязательный ритуал получения аудио и видео информации, качественных разрешений.

И, несмотря на стремительный рост компьютерных технологий, которые, казалось бы, способны заменить телевизоры, последние все еще остаются в наших домах. Здесь нет никакого секрета, только постоянное улучшение качества изображения и внедрение новых сервисов позволяют производителям телевизоров оставаться «на плаву» в мире цифровых технологий.

Вспомним недавнее прошлое, когда весь подъезд был подключен к одной общей телевизионной антенне, и жильцы квартир воспринимали протянутый по полу кабель к телевизору в холле как неисправимую проблему. Естественно, о нормальной эстетике квартиры нельзя было говорить, так как кабель в лучшем случае частично был спрятан за мебелью. Чаще всего он лежал просто скрученным в бухте, что создавало неудобства для уборки жильцами и затрудняло передвижение маленьких и старых домовладений.

Но, пожалуй, главным недостатком использования обычного антенного кабеля была его уязвимость к внешним физическим воздействиям. Вы могли случайно ударить его ногой или предметом, и тогда изображение на экране сразу исчезло. Единственным спасением от такой неприятности была прокладка антенного кабеля под деревянным постаментом, в том числе и на нем. Лишь позже появились пластиковые плинтусы с кабельным каналом.

Практически в каждой современной квартире, помимо других цифровых устройств, например, компьютера или аудиосистемы, уже установлено более 2-х телевизоров. Именно поэтому обвивать всю квартиру кабелями неразумно, ведь это уже не вызывает никакого восторга, а только создает массу неудобств.

Как уже было сказано, наиболее оптимальное решение проблемы вездесущих проводов, спрятать их в специальный канал из пластиковых плинтусов. В крайнем случае допустимо зашлифовать пазы в стенах, вставить все кабели и заделать их, и только возле стоящих ТВ-приемников сделать аккуратный вывод в специальную розетку антенны .

Виды розеток под ТВ

Сделав предварительный обзор типов розеток для ТВ, обозначим первую основную особенность, согласно которой все розетки в квартире (ТВ и силовые) должны быть одной серии. Это упростит формирование дизайна интерьера.

Например, вы устанавливаете их одним блоком. Естественно, вы не купите белые розетки и серый телевизор. Все должно быть одного цвета и одной серии (от производителя).Иначе их просто нельзя разместить под одной рамой.

Их установка, как и другие (сеть и телефон), идентична, поскольку они имеют одинаковую розетку. Есть лишь незначительные исключения по способу установки, и вам необходимо знать эти нюансы.

Речь идет о типах, а это значит, что вы должны изначально узнать, сколько их существует, потому что не исключена путаница. Фактически, существует всего 3 типа розеток: простые, оконечные и сквозные.В реальности подключение розеток TV любого типа не вызовет затруднений, они отличаются только способом установки.

Простые (одиночные), иногда называемые индивидуальными, подключаются через разветвитель. Это один из существенных недостатков такого подключения, поскольку не исключена потеря сигнала и может наблюдаться нечеткое изображение картинки на экране.

Final — этот тип розеток говорит сам за себя, они предназначены как конечный узел сети. Они отличаются высокой четкостью сигнала и отсутствием искажений из-за волнового сопротивления, равного 75 Ом.

Последний тип ТВ-розеток — это проходные розетки, которые предназначены для приема сигнала и передачи его в другие точки подключения. Имя говорит само за себя. В этом устройстве есть две розетки (вход и выход), где к входу подключается телевизор, а к выходу подключается провод, идущий в другую точку. Особенность подключения розеток этого типа заключается в том, что конечной точкой (последней) в цепочке контрольно-пропускных пунктов должна быть конечная ТВ-розетка.

В чем разница между простой и совершенной розеткой?

Допустим, вы хотите соединить несколько телевизоров звездой.Для этого можно использовать простые или финальные розетки. Между ними нет никакой разницы, и все будет работать исправно, если к каждой розетке подключить телевизор. Но если хотя бы один из них пуст (телевизор к нему не будет подключаться), использование одиночных (простых) повлечет за собой искажение картинки на экране, выражающееся в частых повторах.

Причина тому — отсутствие волнового сопротивления в обычных розетках, тогда как последняя имеет сопротивление 75 Ом. Когда подключен телевизор, его сопротивление действует на сопротивление линии, выравнивая его.

Схема подключения ТВ розеток

Теперь рассмотрим схемы подключения, ведь их тоже может быть несколько. Мы упоминали об устройстве под названием разветвитель. Не все понимают и знают, что это такое. В целом такие устройства, похожие на простые коробки, предназначены для разделения сигнала. Как и в случае с телефонными линиями, при передаче цифровых электрических сигналов они должны быть разделены.

Принцип его работы заключается в разделении сигнала на равные сегменты (пакеты) и передаче каждого из них на вход телевизионных розеток.Он разработан таким образом, чтобы все потребители телевизионного сигнала, независимо от их количества, получали изображение одинакового качества. Таким образом, если у вас есть несколько телевизоров и один общий ТВ-радиоприемник, будет правильным использовать разветвитель вместо того, чтобы снабжать каждый телевизор отдельной комнатной антенной.

Подключение осуществляется двумя способами:

  • — по схеме «звезда» с заменой старого и прокладкой нового кабеля по всей квартире через разветвитель;
  • — с использованием контурной схемы подключения.

Логичный вопрос, независимо, а в чем преимущества каждой схемы?

Рассмотрим каждую из них. В схеме «звезда» используется разветвитель (разветвитель и усилитель сигнала), установленный на входе в квартиру магистрального кабеля от подъезда. Путем разводки необходимого количества телевизоров подключаются антенные провода.

В случае использования шлейфа, основной кабель прокладывают к любому телевизионному устройству, а затем путем прокладки проводки непосредственно к розетке отводят к другому устройству.На практике это выглядит как разделение кабеля на две части.

Подключение ТВ-розеток по схеме «звезда»

Сейчас очень часто используется, так как благодаря разветвителю имеет ряд эксплуатационных преимуществ:

  1. 1. Телевизионный кабель от всех устройств сосредоточен в технически защищенном блоке, что важно для монтажа и последующего контрольного осмотра;
  2. 2. Сигнал практически не затухает;
  3. 3.Обеспечивается бесперебойная передача пакетов сигналов на другие телевизионные устройства, даже если одно из них вышло из строя.

Соединение розетки с петлей

Этот тип соединения иначе называется петлей. ТВ розетки при подключении шлейфом они могут быть только сквозными, а последняя — оконечными.

Конечно, по этой схеме сигнал на первом телевизоре будет лучшего качества, чем на последнем. Однако этим фактором можно пренебречь, так как мощность сигнала кабеля настолько высока, что он может обеспечивать все точки ТВ.Наряду с этим современные телевизоры дополнительно оснащаются схемой усиления и регулировки мощности сигнала в автоматическом режиме.

При таком планировании разводки телевизионных розеток появляется возможность сэкономить на антенном кабеле.

Однако схема шлейфового подключения имеет и недостатки:

  • отсутствие качественного контакта в розетке №1 и обрыв кабеля сделает невозможным поступление сигнала в последующие точки;
  • чаще всего проходные и оконечные телевизионные розетки дороже обычных.

Установка и подключение проходной розетки

В качестве примера рассмотрим установку телевизионной розетки Schneider Electri c, которая изображена на фото.

Внимание! Суть этой работы — подключить две плазмы к одному кабелю. На фото показано подключение выпускной розетки по сквозной схеме (шлейфу). Почему именно такая розетка сейчас будет объяснено.
При покупке оборудования заказчик не услышал моих требований и рекомендаций и вместо проходной розетки купил обычную выпускную.После того, что он увидел, мы договорились с ним, что если качество изображения плохое, то он купит все, что ему нужно. Поэтому в качестве эксперимента я подключил два ТВ-кабеля к одному входу конечной розетки (вторая плазма находится за стенкой). Но как ни странно после такого подключения все было нормально (может потому, что расстояние до второй точки небольшое). Качество сигнала отличное. Оба телевизора работают без проблем. Картинка не искажается и на изображении не идет снег.

В первую очередь необходимо оставить подводку антенного кабеля, часть которого выступает из монтажной коробки.Затем на кабеле снимается участок изоляции, при этом остается центральная жила и экранирующая оплетка, что также указано на фото.

В направлении стрелок кабель вставляется до упора и затем прижимается, затягивая зажимной винт. Важно не пережимать кабель, но в то же время он должен быть достаточно закреплен. Со вторым концом нужно проделать то же самое.

Передняя установка телевизионной розетки в коробку, внимательно осмотрите место крепления провода на предмет отсутствия замыкания оплетки с основной жилой в этом месте.

Розетка монтируется в коробку аккуратно, без перегибов на участках кабеля, а затем фиксируется саморезами. После этого его передняя панель надевается и фиксируется на специальных защелках. С помощью строительного уровня розетка выравнивается по горизонтальной оси, затем прикручивается крепежными винтами и закрывается рамкой.

Сегодня на рынке можно найти оконечные, одиночные и проходные ТВ-розетки. Перечисленные товары характеризуются не только названием, но и имеют различный дизайн и предназначение.Терминальные и сквозные ТВ-розетки, разница между которыми заключается как в конструкции, так и в применении — это лишь некоторые из типов тех ТВ-розеток, которые доступны сегодня.

Некоторые по незнанию используют их не совсем правильно. Из-за этого формируется негативное отношение к таким розеткам и нарастает недовольство качеством ТВ сигнала … но правильная установка розетки нужного типа вполне способна исправить эту ситуацию.Поэтому, чтобы таким же образом не стать жертвой незнания, мы более подробно поговорим о типах розеток для ТВ, а также определим, для чего предназначена каждая из них и для чего она нужна.

Виды и схемы использования

Чтобы полностью разобраться в специфике установки ТВ розеток, а также понять, где и какого типа используется, как подключить ТВ розетку, нужно учитывать не только их конструктивные особенности, но и схемы подключения. Поскольку для разводки покрытия телевизионного сигнала, исходя из его частоты, используются различные способы и схемы подключения.

Устройство розеток под ТВ

Начнем с отличий телевизионных розеток. Это обусловлено различными областями применения , о которых мы поговорим ниже.

Начнем с самой простой ТВ-розетки — одинарной. Указанная розетка представляет собой просто контактное соединение, которое дает возможность подключить кабель ТВ-антенны к сети. Согласно инструкциям заводов-изготовителей, степень падения сигнала в них не превышает 1-2 дБ, что обусловлено только переходными сопротивлениями контактных сращиваний.

Клеммная колодка в этом деле на порядок сложнее. Помимо прямого контактного подключения, он также содержит специальную схему, которая предназначена для «гашения» отраженного сигнала.

Описание схемы

Суть в том, что каждый телевизор не только улавливает телевизионный сигнал, но и возвращает его часть в сеть. Часть, которую он возвращает, обычно называют отраженным сигналом. По сравнению с основным, мощность отраженного сигнала не так велика, однако вместе с несколькими телевизорами это может вызвать значительные помехи.

Отраженный сигнал можно увидеть на некоторых других телевизорах как наложенное изображение или как шум. А чтобы избежать этого эффекта, используется специальная схема подавления отраженного сигнала.

В результате, клеммная колодка, за исключением потерь 1-2 дБ, вызванных коммутационными сопротивлениями, по-прежнему испытывает потери от 8 до 15 дБ, что также приводит к срабатыванию указанного фильтра.

Будьте осторожны! В ГОСТ 28324–89 однозначно указано, что частота сигнала должна быть 57–83 дБ.Увеличение, не говоря уже об уменьшении, уровня сигнала может привести к помехам и снижению надлежащего качества изображения. В результате получается, что даже наличие одной клеммной колодки значительно снижает уровень сигнала.

А вот устройство сквозной розетки еще сложнее. Помимо фильтра и самого контактного подключения, он содержит еще один контактный интерфейс для подключения других розеток телевизора. В результате понижения уровень сигнала на такой розетке может достигать порядка 15-20 дБ.

По окончании такой схемы в обязательном порядке устанавливается клеммная колодка. Он отличается от КПП, как мы уже выяснили, только наличием только одного входа. И его фильтр полностью контролируется отраженным сигналом.

Основным недостатком данного способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. При этом стоимость реализации такой схемы существенно ниже из-за отсутствия необходимости приобретать антенную розетку — разветвитель.

Довольно часто и эффективно так называемая гибридная или смешанная схема. Его суть заключается в подведении части розеток по сквозной схеме, а части по схеме «звезда». Это дает возможность сэкономить при справедливом удалении устройств для подключения от разветвителя.

Алгоритм подключения

Вопрос, как и в каких случаях следует использовать сквозную розетку, рассмотрен подробно, теперь можно переходить к задаче ее подключения.Самостоятельно провести эту процедуру вполне возможно, и для этого не потребуется специальных инструментов или навыков.

Будьте осторожны! Крепить ТВ кабель вместе с проводами питания запрещается. Так как повреждение силовой проводки может привести к появлению большого напряжения на ТВ-кабеле. А это опять же приведет к выходу из строя всех телевизоров. Кроме того, силовой кабель также может мешать трансляции.

Теперь приступим непосредственно к подключению ТВ розетки .

После выполнения всех этих действий можно приступать к подключению следующей розетки.

Следует также отметить, что многие производители, стремясь ускорить и облегчить процесс установки, использовали всевозможные откидные замки и пружинные зажимы. Но все же процесс установки особо не изменился от нововведения. Единственное, что удалось устранить, — это необходимость использования отвертки.

Как видите, процесс установки оконечных, проходных или одиночных ТВ-розеток не так уж и трудоемок. В этом вопросе главное условие — правильно выбрать саму розетку и схему ее подключения … Надеемся, что наша статья сориентировала читателя в этом вопросе, и теперь любой желающий может легко выбрать и подключить именно ту розетку, которая подходит к той или иной схеме.

В этой статье мы рассмотрим такую ​​необходимую в доме вещь, как розетка для подключения ТВ-антенны, иначе — ТВ-розетка.

Обязательно установить розетку для ТВ!

В современном доме часто бывает 2-3 телевизора, и сейчас совсем не модно опутывать комнаты ТВ-кабелями. Раньше, когда была одна коллективная телевизионная антенна и один телевизор, жильцы мирились с ТВ-кабелем по всей квартире.В крайнем случае антенный кабель прокладывался внутри или под плинтусом.

Сейчас, в век телевидения и Интернета, слишком много проводов, чтобы не убирать их из поля зрения.

Проповедую среди своих клиентов, что лучше вместе с электрическими проводами на штукатурку (первый этап электромонтажных работ) проложить антенный кабель, а также провода для подключения телефона и интернета и другие слаботочные , такие как охрана, пожар, видеонаблюдение и умный дом.При этом, учитывая, что это планируется сделать «навсегда», слаботочные провода должны быть качественными и проложены соответствующим образом. Кабель для ТВ-сигнала САТ 703 рекомендую прокладывать, либо другой качественный (спрашивайте в магазине, только не РГ-6 и тем более РК), его можно прокладывать под штукатурку без дополнительной защиты.

Лучше не делать это самостоятельно, без опыта, а или у антенного специалиста.

Поскольку в статье речь идет об антенном кабеле и антенных розетках (розетках для телевизора), например, на фото ниже показан монтаж проводов, идущих к месту установки ТВ — антенны, для розетки ТВ, блока питания. для розетки 220В.

Не самый лучший пример и не из-за способа крепления и качества фото, а из-за того, что сигнальный антенный кабель и силовой кабель нельзя прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя в современных телевизорах помехи 50 Гц легко отсекаются, лучше перестраховаться. Если вы используете качественный антенный кабель с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения телевизора выглядело так:

Установка розеток под телевизор — блок питания и антенна.

Если вам нужно больше розеток 220В (подключение дополнительного тюнера, плеера и т. Д.), То место установки телевизора может выглядеть так:

Розетка для ТВ и 2 розетки Viko

Или около того, если позволяют средства:

Розетка для ТВ и 2 настенных блока питания Visage deluxe

Ну а если техники много, то за телевизором с большой диагональю будет такой набор розеток:

ТВ розетка и 5 блок питания на стену Visage.

Почему на последнем фото разъем антенны раздельный? Все просто, потому что нет 6-точечного каркаса. Хотя такая установка имеет смысл, ведь слабый ток (ВЧ сигнал) вообще лучше проводить отдельно от питающих сетей.

Схема подключения ТВ розеток

Звезда розеток

В квартире всего один подъезд, а в современной квартире 2-3 телевизора. Для подключения двух и более телевизоров используйте специальный разветвитель — разветвитель , имеющий один вход и 2-3-4 выхода.Тогда схема подключения ТВ-разъемов для телевизоров будет называться звездочка :

Схема подключения розеток ТВ антенны звездой

Предполагается, что в квартире есть кабель с сигналом кабельного телевидения, где сигнал достаточно сильный. Если вы хотите подключить 2 телевизора или более, лучше заранее узнать у поставщика кабельного телевидения (или у ваших соседей), достаточна ли мощность сигнала. Уровень сигнала можно поднять по вашему желанию, обычно ресурс для этого есть.К тому же кое-где за подключение дополнительных телевизоров нужно платить, а за несанкционированное дополнительное подключение — штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ-усилителя. Он обозначен на схеме подключения звездочкой как дополнительный элемент. Лучше всего расположить усилитель как можно ближе к источнику сигнала — у входа в квартиру или, лучше, на телевизионном коммутаторе в подъезде.

Схема «звезда» для подключения нескольких телевизоров к одной антенне наиболее широко используется, так как имеет следующие преимущества:

  1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при установке и обслуживании,
  2. Минимальное затухание телевизионного сигнала,
  3. При выходе из строя одной из сигнальных линий или розеток остальные работают нормально.

Из минусов можно назвать только большой расход антенного кабеля, что незначительно, особенно при оптимальной разводке.Особенность такой схемы в том, что входной и выходной кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Антенный разветвитель. Антенные кабельные выходы на 3 телевизора находятся вверху. Сбоку — антенный вход, а на будущее — выход для интернета. Все сделано кабелем SAT 703. Потом все оштукатурено, сверху только крышка доступа к разветвителю.

Кстати, такая же схема подключения звездой применяется при разводке цепей питания, и является наиболее предпочтительной.

А что нового в группе Вконтакте SamElektrik.ru?

Подпишитесь и читайте статью дальше:

Подключение ТВ розеток по сквозной схеме

Такое подключение также называется схемой подключения « поезд ».

Если звездообразные розетки не показаны на схеме, то они необходимы на схеме подключения. Розетки ТВ в цепи с шлейфом должны использоваться только контрольных точек … Последней розеткой в ​​гирляндной цепи должна быть клемма .

Логично, что сигнал на входе первого телевизора будет мощнее, чем на последнем. Но на самом деле вам не нужно об этом беспокоиться. Дело в том, что уровень сигнала кабельного ТВ достаточно высок, чтобы поддерживать все телевизоры. При использовании качественного ТВ-кабеля и правильном подключении (F-разъемы) картинка на экранах будет неотличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Помимо подключения аналогового телевидения, теперь у многих поставщиков услуг телевидения есть возможность подключиться к цифровому телевидению. Качество там намного выше. Схема подключения цифрового ТВ — только звезда.

Принципиальные отличия — используется цифровой (компьютерный) кабель, соединение звездой, вместо разветвителя используется цифровой разветвитель (роутер или хаб), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор.Телевизор должен понимать цифровой сигнал IPTV — иметь CAM-модуль. Если телевизор не принимает сигнал цифрового ТВ, необходима специальная приставка SD. В обоих случаях у поставщика покупается смарт-карта для выставления счетов и управления услугами.

Спросите своего провайдера о цифровом телевидении (DVB) в будущем. В многоквартирных домах больших городов аналоговое телевидение прослужит пару лет.

А эфирные антенны уже сдохли. Помните, 5-10 лет назад все окна, балконы и крыши многоквартирных домов были забиты антеннами?

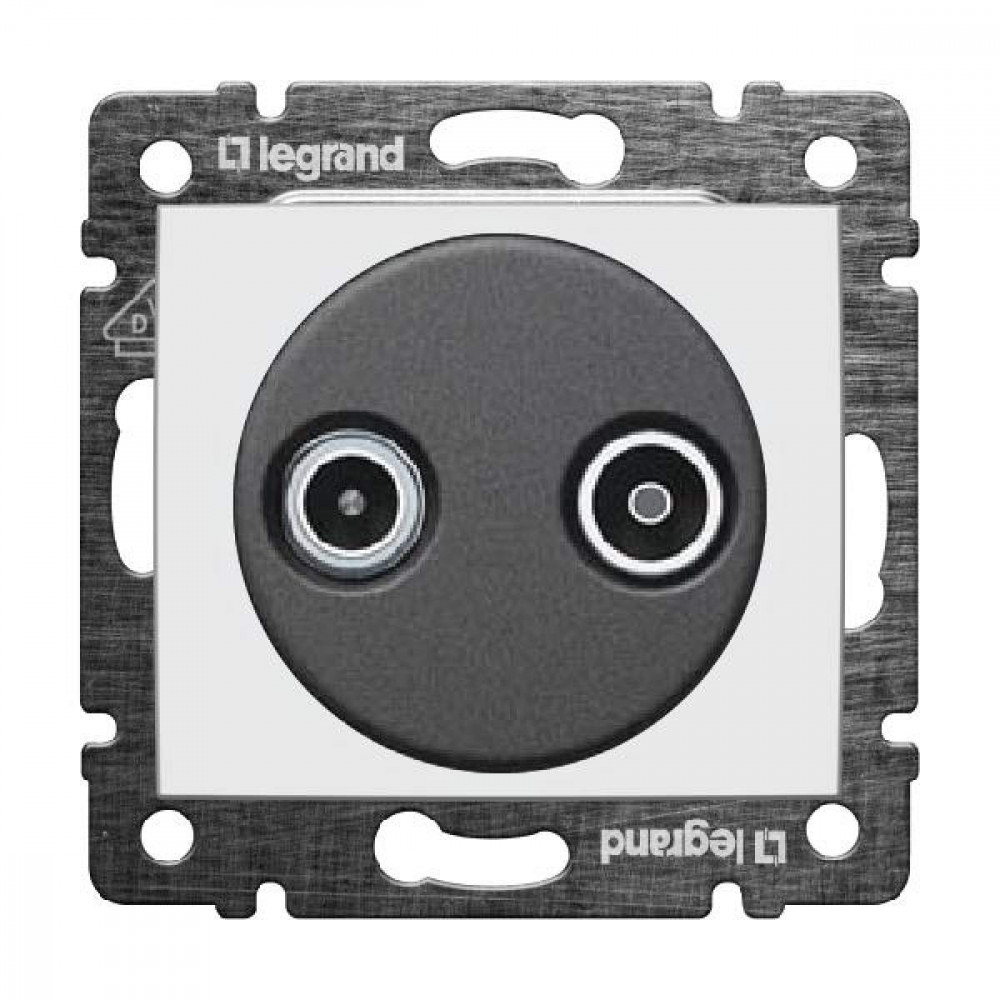

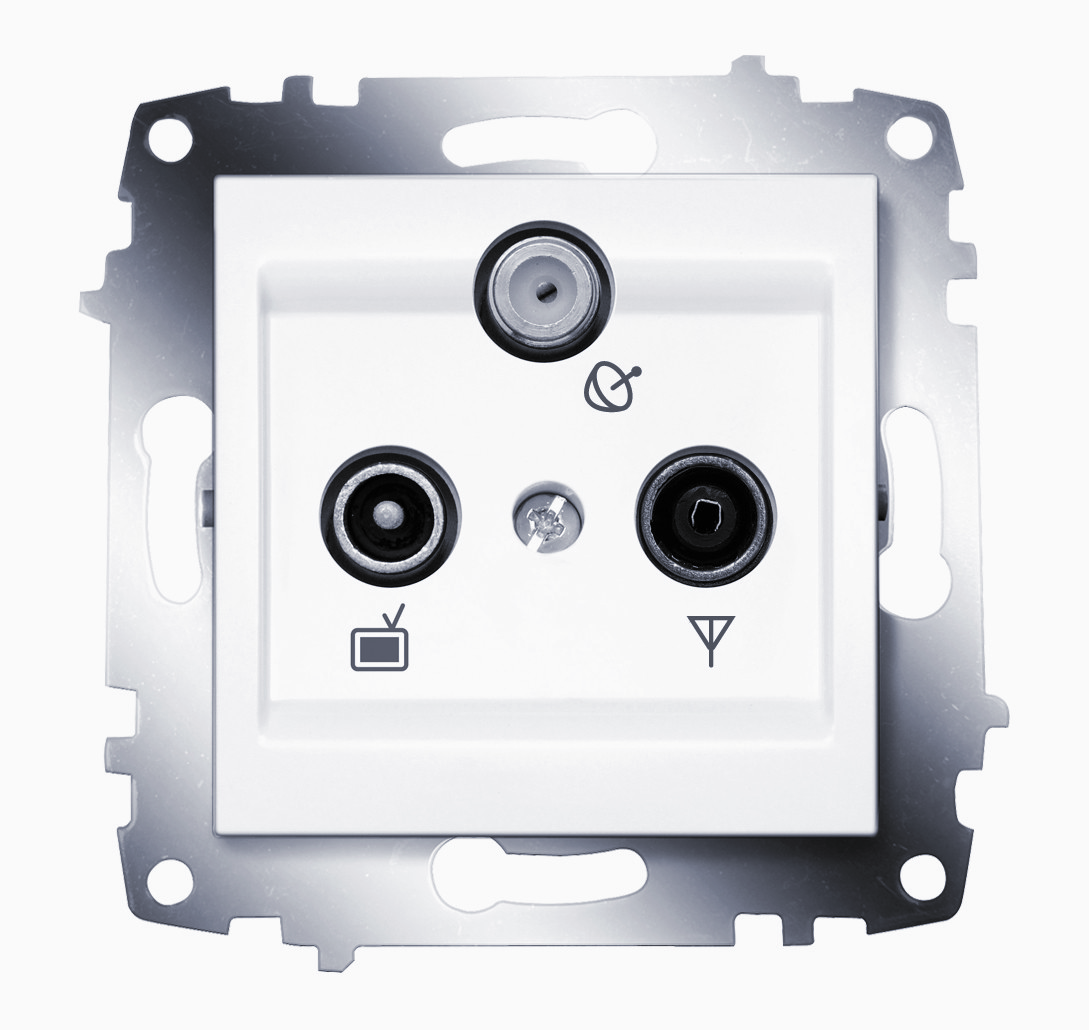

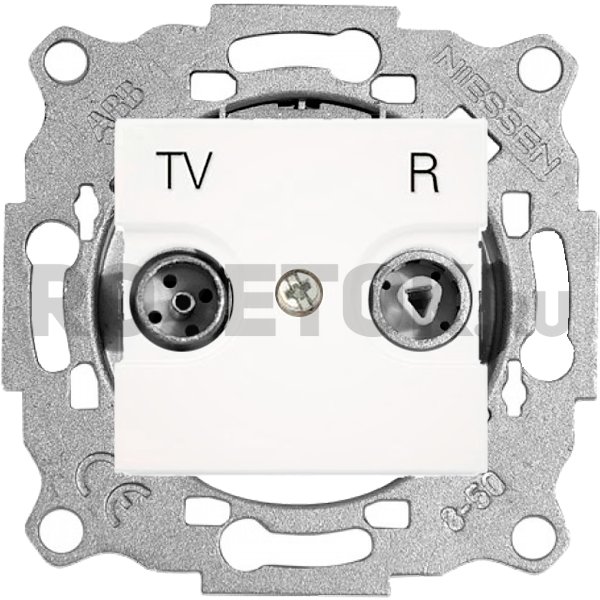

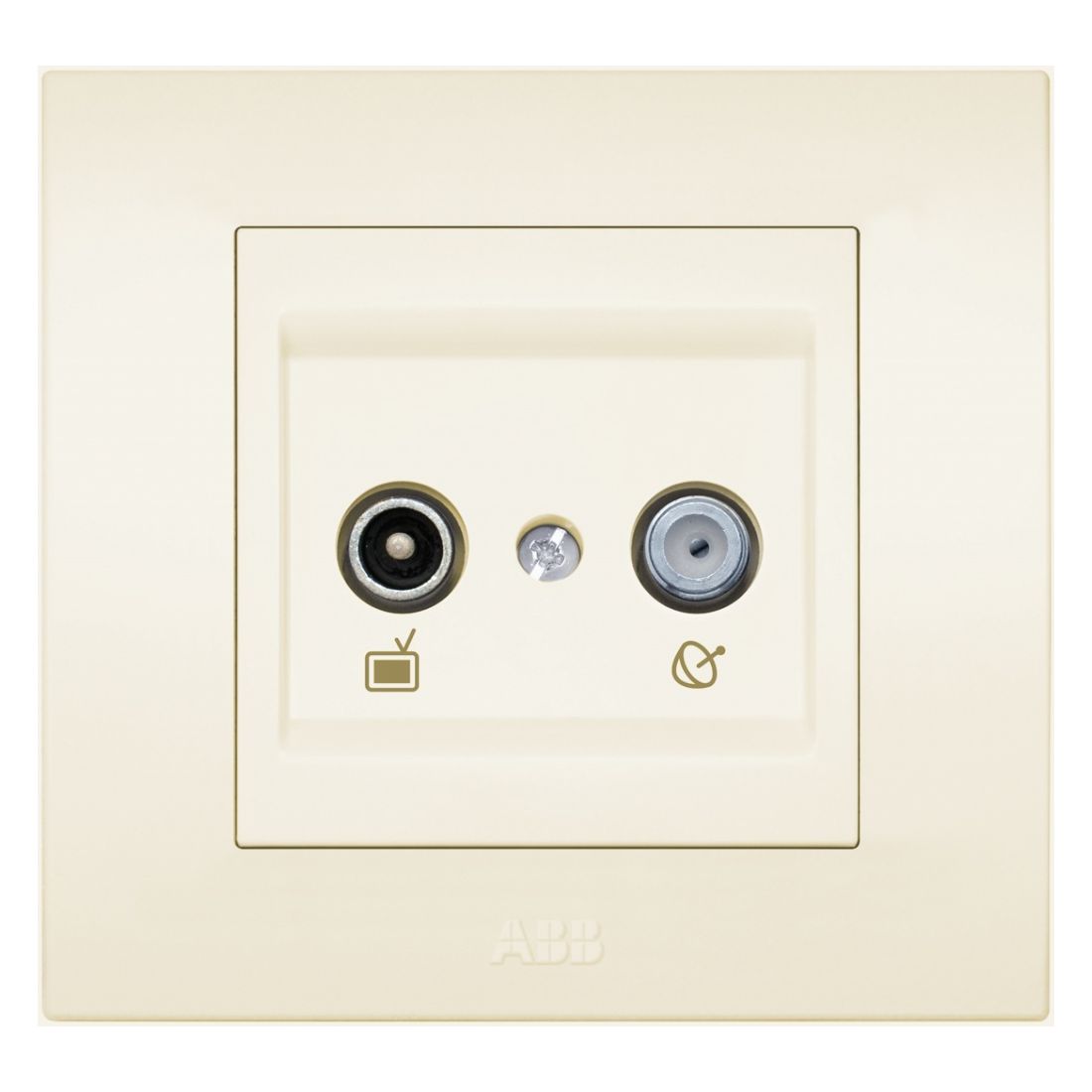

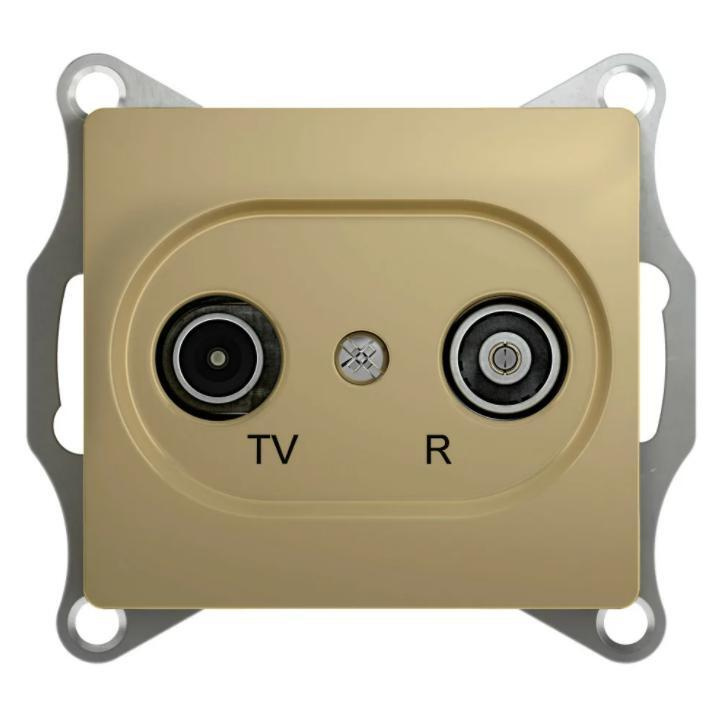

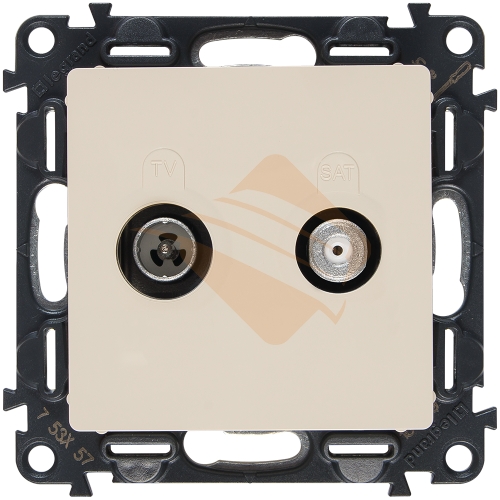

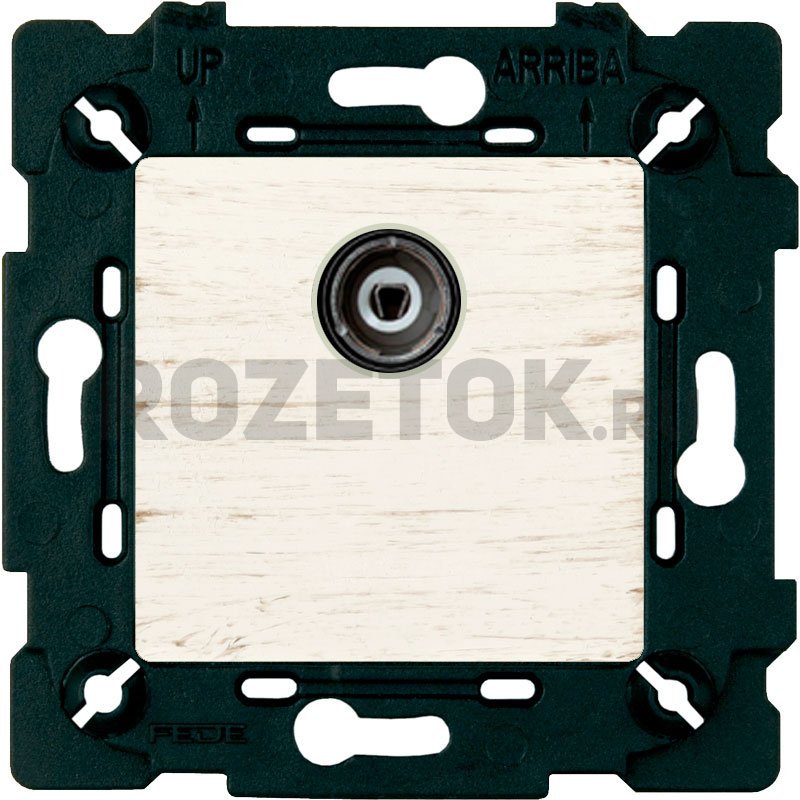

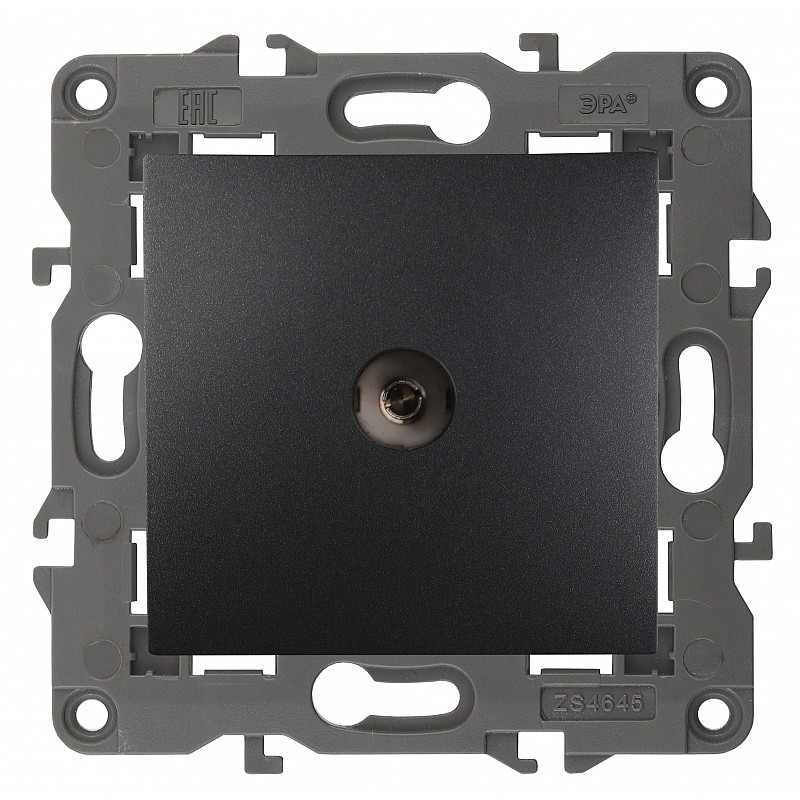

Виды розеток под ТВ

Есть три типа ТВ-розеток: КПП , оконечная и одинарная (простая).

Проходные розетки под ТВ имеют вход, выход (гнездо для подключения телевизора) и еще один выход на следующую розетку. Каждое проходное гнездо вносит ослабление в сигнал ответвления, которое примерно на порядок больше, чем у оконечного гнезда.

Терминал и простая розетка для ТВ — в чем разница?

По схеме звезды клемма или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор.Если телевизор не подключен, то в случае простой розетки изображение на экране может искажаться в виде повторов. Это связано с тем, что оконечная розетка имеет линейное сопротивление 75 Ом. А у простого его нет, а сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно неважно, включен телевизор или нет в электросети 220 В.

Клеммные колодки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

На фото ниже показано, как подключить ТВ розетку своими руками. В данном случае это клеммная колодка. Есть пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки для антенной розетки и розетки 220В. Розетка 220 установлена ​​

Подготовьте ТВ-кабель перед установкой антенного гнезда. 2 этап зачистки.Защелка предварительно одета, но изнанка)

Подготовьте ТВ-кабель перед установкой ТВ-розетки. Третий этап зачистки

Монтаж телевизионного кабеля

Монтаж ТВ-кабеля — подключение розетки ТВ-кабеля. Шаг 2

Установка ТВ розетки — окончательная установка кабеля. Черная защелка теперь правильно закрыта

Лишнюю длину кабеля аккуратно закатываем без резких перегибов.Вы могли бы оставить меньше.

Осталось только надеть раму

Установка ТВ розетки. Повтор фото, приведенного в начале статьи

Ниже представлен еще один вариант установки розеток для телевизора. Хорошо видно, что лучше все спрятать за телевизором, не так ли?

Розетки для ТВ — вариант установки

Антенное устройство

И в заключение — разобранные фотографии клеммной колодки.

Вот и все, что я хотел рассказать про установку розеток ТВ … Если что-то непонятно или есть что добавить — спрашивайте и пишите в комментариях. Если вам интересно, что я буду публиковать в блоге SamElektrik в дальнейшем — подписывайтесь на получение новых статей.

П.С. Проконсультировался по телефону с продавцами Legrand о разнице между простыми и оконечными розетками для ТВ. Они сказали следующее.« Терминальные розетки используются в связке со сквозными, а простые — если с разветвителем». Если честно, я не могу подтвердить информацию, так как всегда ставлю только КПП и терминальные. А на вопрос о простом ТВ розеток, продавцы делают удивленные глаза и говорят, что в продаже такой вещи не было, когда она родилась. Тем лучше.

А также о разных типах торговых точек. Сегодня мы поговорим о том, как подключить ТВ-розетку или антенную розетку, но правильнее для краткости называть это ТВ-розеткой.Такие розетки устанавливают рядом с обычными электрическими и интернет-розетками, чуть подробнее вы можете прочитать в статье -. Сегодня пошаговая инструкция по установке розетки, чуть позже напишу про интернет-розетку …

У меня уже в стене ТВ кабель, проложил на уровне проектирования розеток (черновой ремонт), в статье немного написал -. У меня также установлены коробки розеток (). То есть все готово, кабель вставлен в розетку, осталось только установить розетку ТВ!

У меня розетка Lezard TV, установим.Считаю, что эти розетки соответствуют требованиям «цена — качество».

Установка ТВ розетки

1) Откручиваем розетку, нам нужно снять пластиковый корпус

2) С обратной стороны розетки видим два крепежа, один для центрального провода, второй для так называемого экрана. Именно к этим контактам и будет подключена розетка.

3) Теперь нам нужно почистить сам ТВ кабель, делать это нужно очень аккуратно, чтобы не повредить экран.Для этого берем обычный канцелярский нож, и делаем надрез — НЕ ГЛУБОКО, не прорезаем до конца, а как бы очерчиваем круг. Тогда пластиковая обмотка сама отвалится, просто руками ломаем.

4) В итоге получаем очищенный ТВ-кабель, теперь нужно очистить экран и срезать лишнюю изоляцию с центрального провода. Далее тем же канцелярским ножом немного отрезаем центральный утеплитель, вот фото.

5) После этого вставляем кабель в розетку, центральный провод в центральное крепление, а «экран» — в его крепление. Все, что скручиваем, нужно хорошо закрепить, чтобы не было люфтов.

Добавление электрической розетки: подключение телевизора

Одна из лучших причин для установки вашего нового плоского телевизора на стене — это изящный и стильный вид, который он придает всей комнате. Вы только посмотрите, как он дополняет наш камин.Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, проходящие через кожух и вниз по стене. Что за бельмо на глазу. Чтобы скрыть их, мы проведем эти провода через стену до точки за телевизором, где они будут вне поля зрения, скрыты от нашего поля зрения.

Сегодня, в этой первой из двух частей серии о подключении настенного плоского телевизора, мы собираемся подключить к существующей электрической розетке и пропустить новый электрический провод и телевизионные кабели через стену.Затем мы сделаем поворот на 90 градусов и проведем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки, а также подключим провода и кабели. А теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения относительно работы с электричеством или подключения электрических компонентов, лучше всего вызвать квалифицированного электрика для выполнения работы. Но если вы готовы на несколько ступеней повысить свои навыки работы с электричеством, тогда приступим.

Первым шагом при работе с электричеством всегда является отключение питания цепи, над которой вы работаете, на коробке выключателя.Возможно, вам потребуется установить рабочий свет, подключенный к розетке другой цепи. Перед тем, как приступить к работе, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно проверить существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно упростит электромонтаж. Это видно по однопроволочному кабелю, входящему в электрическую коробку. К распространенным типам кабелей для электромонтажных работ в жилых помещениях относятся кабели с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку.Первое число представляет собой калибр провода, где чем меньше число, тем толще проволока. Второй — это количество жил внутри кабеля. Этот кабель также включает в себя заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить коробки с двойными перемычками на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

После того, как мы получим помощь по демонтажу телевизора и устраним все остальное на пути, мы воспользуемся этим средством поиска гвоздей, чтобы определить местонахождение гвоздей стены и любых других препятствий, преграждающих путь.После расследования выяснилось, что нам придется просверлить две шпильки в стене по пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы отметили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы освободить место для просверливания отверстий в стеновых стойках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над кронштейном для телевизора.Мы прорежем прямоугольную полосу поперек двух отсеков для шпилек и шпилек, через которые мы будем просверливать шпильки, убедившись, что порез остановился на последней шпильке. Эта прямоугольная полоса должна быть примерно 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы проделаем стартовое отверстие и аккуратно прорежем его, чтобы мы могли повторно использовать кусок на этапе ремонта гипсокартона в этом проекте.Непосредственно поверх шпилек мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших сокращений поможет. Когда мы сняли гипсокартон, мы обнаружили, что у нас есть две стойки рядом, что говорит о том, что никогда не знаешь, что найдешь, когда срежешь гипсокартон. В нашем случае это не проблема.

Теперь мы воспользуемся угловым сверлом, которое мы арендовали у местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1 / 2 дюйма, чтобы просверлить отверстие прямо в центре каждой стойки.Это создаст путь для нашей пластиковой трубы. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя эту лопаточную коронку 3/4 дюйма. Просверлите эти отверстия как можно ровнее и ровнее, чтобы провода или кабелепровод не зацепились, когда мы протягиваем их. Дополнительную информацию о просверливании шпилек см. В нашем списке часто задаваемых вопросов в видео

.

Теперь мы прорежем отверстие для новой электрической коробки на другой стороне последней просверленной шпильки, используя электрическую коробку в качестве шаблона.Мы также прорежем отверстие для доступа, чтобы упростить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно провести его по стене.

На этом этапе мы протянем кабели через отверстия в только что созданном гипсокартоне. Мы начнем с самого верхнего отверстия в стене и протолкнем кабель вниз через стойку для стойки к отверстию, в котором будет находиться наша новая электрическая коробка. Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили оба кабеля HDMI и коаксиальный кабель, скрепленные вместе на концах, чтобы они не соскользнули в кабелепровод.Если мы натолкнемся на какие-либо препятствия, мы воспользуемся этой рыболовной лентой, чтобы протянуть кабель или кабелепровод. Теперь мы пройдем через стену, сначала с электрическим кабелем, а затем с пластиковым кабелепроводом.

Вот и все. У нас есть проводка и она на месте. В следующем видео мы установим электрическую коробку и необходимые розетки для дома и подключим наши электрические провода и телевизионные кабели.

Закрыть стенограмму

Подключение розетки: Электрооборудование онлайн

Подключение розетки (также называемой розеткой) — еще один из тех фундаментальных навыков электромонтажа, которые должен чувствовать каждый домашний мастер.Розетка на 15 А, 125 В — это наиболее широко используемое устройство в вашем доме. Эта статья и подробная электрическая схема объясняют, как подключить обычную бытовую розетку / розетку. В конце статьи находится видео-демонстрация правильного метода работы торговой точки.

Это стандартная розетка, к которой подключено все, от тостера до телевизора. Если вы заменяете или добавляете розетку, вот как их подключить.

Перед тем, как работать с какой-либо цепью, убедитесь, что питание отключено!

Шаг первый:

Убедитесь, что цепь правильно заземлена.При установке или замене розетки сначала подключите заземляющий провод. При снятии старой розетки отсоединяйте заземляющий провод в последнюю очередь.

Заземляющий или соединительный провод должен быть подсоединен к винту соединения в коробке устройства и либо скручен (в случае более чем одного проводника), либо оставлен достаточно длинным для подключения к зеленой клемме заземления / заземления на корпусе. емкость.

Шаг второй:

Затем подключите нейтральный провод (а). Они подключаются к серебряным клеммам, которые соответствуют более длинному вертикальному выступу на лицевой стороне розетки.

Шаг третий:

Затем подключите черный (или красный) провод (а) под напряжением. Они подключаются к латунным клеммам, которые соответствуют более короткому вертикальному выступу на лицевой стороне розетки.

Наша пробоотборная емкость имеет два кабеля, входящие в коробку устройства, и на этой первой схеме мы используем клеммы устройства для замыкания цепи.

Обратите внимание, что это практика, которую не все принимают, поэтому проконсультируйтесь со своим местным органом по электроснабжению, чтобы определить их позицию по этому поводу.

* Щелкните изображение для увеличения.

Второй вариант — соединения «косичка»

Второй метод — это соединение розетки с помощью «косички» так, чтобы розетка была подключена только к одному набору проводников.

В вашем доме большинство розеток будет иметь как минимум два кабеля, входящие в одну и ту же коробку. Второй кабель обычно питает другую розетку, однако он также может исходить от света или выключателя.

Если у вас есть только один кабель, входящий в коробку устройства, затяните неиспользуемые винты, чтобы они не соприкасались с металлической коробкой (при использовании металлической коробки) или чтобы снизить риск контакта неиспользуемых клемм с оголенный провод заземления при установке устройства на место.

Другие типы розеток, обычно встречающиеся в доме

Есть много других типов розеток, которые вы можете найти в доме, например, розетки на 20 А или 15/20 А, 125 В, GFCI (прерыватель цепи замыкания на землю) Розетки, электрическая сушилка Розетки (30 А, 125/250 В) и электрические розетки (50 А, 125/250 В), и это лишь некоторые из них.

Видео демонстрация того, как подключить розетку / розетку

Вот короткое видео, которое шаг за шагом проведет вас через подключение розетки.

Вопросы?

Остались ли вопросы по подключению розетки / розетки, на которые нужно ответить? Не стесняйтесь задать свой вопрос ниже или загляните на мою страницу в Facebook и спросите там. Вы также можете подписаться на мой канал на YouTube и посмотреть множество бесплатных видеороликов, охватывающих ряд различных тем, связанных с электромонтажом, в том числе многие инструктируют вас по этим типам проектов.

У вас есть навыки самодельного подключения этой розетки?

Подключение розетки / розетки — это то, на что способно большинство домашних мастеров. Однако, если вы не уверены, что ваше понимание работы с электричеством и навыки самостоятельной работы подготовили вас к подключению этой розетки или любого другого проекта домашней электропроводки, вот отличный ресурс, чтобы повысить свои навыки.

«Основы домашней электропроводки» — это исчерпывающий ресурс (доступный в виде DVD, мгновенной загрузки или электронной книги), который предоставит вам информацию, необходимую для простого решения этого типа проекта домашней электропроводки и, что более важно, грамотно.Не пугайтесь проекта DIY, в котором вы работаете с электричеством. Основы домашней электропроводки научат вас, как безопасно выполнять электромонтажные работы!

Нужна дополнительная информация? Потратьте несколько минут на просмотр этого видеоклипа, чтобы получить хорошее представление о типах первоклассных инструкций, которые вы получите на этом замечательном ресурсе. Закажите или загрузите свою копию сегодня.

Терри Петерман, интернет-электрик

PS3 ™ | Настройки вывода видео

Отрегулируйте настройки вывода видео системы.Выберите наилучшие настройки вывода для используемого телевизора.

1.

Проверьте разрешение, поддерживаемое вашим телевизором.
Разрешение (режим видео) зависит от типа телевизора. Подробнее см. Инструкции, прилагаемые к телевизору.

2.

Выберите (Настройки)> (Настройки дисплея).

3.

Выберите [Настройки вывода видео].

4.

Выберите тип разъема на вашем телевизоре.
Разрешение (режим видео) зависит от типа используемого разъема.

* 1

Параметры видеорежима зависят от региона, в котором была приобретена система PS3 ™. В Северной Америке, Азии и других регионах NTSC режим видео 480i отображается как [Стандартный (NTSC)]. В Европе и других регионах PAL видеорежим 576i отображается как [Стандартный (PAL)].Подробные сведения см. В инструкциях, прилагаемых к продукту.

* 2

D-терминал — это тип разъема, используемый в основном в Японии. Разрешения, поддерживаемые D1 – D5, следующие:
D5: 1080p / 720p / 1080i / 480p / 480i
D4: 1080i / 720p / 480p / 480i
D3: 1080i / 480p / 480i
D2: 480p / 480i
D1: 480i

* 3

S VIDEO — это формат, который в основном используется в Японии.

* 4

Штекер евро-AV входит в комплект поставки только систем PS3 ™, продаваемых в Европе.

* 5

AV MULTI — это формат, в основном используемый в Японии. Если выбран [AV MULTI / SCART], отобразится экран, позволяющий выбрать тип выходного сигнала.

* 6

SCART — это формат, который в основном используется в Европе.Если выбран [AV MULTI / SCART], отобразится экран, позволяющий выбрать тип выходного сигнала.

5.

Установите размер экрана 3D-телевизора.
Настройте систему в соответствии с размером экрана телевизора, который вы используете.
Если используемый телевизор не является 3D-телевизором или если вы не выбрали [HDMI] на шаге 4, этот экран не будет отображаться.

6.

Изменить настройки вывода видео.
Измените разрешение вывода видео. В зависимости от типа разъема, выбранного на шаге 4, этот экран может не отображаться.

7.

Установите разрешение.
Выберите все разрешения, поддерживаемые используемым телевизором. Видео будет автоматически выводиться с максимально возможным разрешением для воспроизводимого вами контента из выбранных разрешений.*
* Разрешение видео выбирается в следующем порядке приоритета: 1080p> 1080i> 720p> 480p / 576p> Стандартное (NTSC: 480i / PAL: 576i).

Если на шаге 4 выбрано [Composite / S Video], экран для выбора разрешения отображаться не будет.
Если выбран [HDMI], вы также можете выбрать автоматическую настройку разрешения (устройство HDMI должно быть включено). В этом случае экран выбора разрешений отображаться не будет.

8.

Установите тип телевизора.
Выберите тип используемого телевизора. Устанавливается, когда должно выводиться только разрешение SD (NTSC: 480p / 480i, PAL: 576p / 576i), например, когда на шаге 4 выбрано [Composite / S Video] или [AV MULTI / SCART].

9.

Проверьте свои настройки.
Убедитесь, что отображаемое изображение имеет правильное разрешение для телевизора. Вы можете вернуться к предыдущему экрану и изменить настройки, нажав кнопку.

10.

Сохраните свои настройки.
Настройки вывода видео сохраняются в системе PS3 ™. Вы можете продолжить настройку параметров вывода звука. Подробнее об аудиовыходе см. В разделе (Настройки)> (Настройки звука)> [Настройки аудиовыхода] в этом руководстве.

Подсказки
  • Если настройки вывода видео не соответствуют тем, которые требуются для используемого телевизора, экран может погаснуть при изменении разрешения.Однако через некоторое время экран должен автоматически вернуться к исходному разрешению. Если экран остается пустым более 30 секунд, выключите систему. Затем нажмите кнопку питания на передней панели системы и удерживайте не менее пяти секунд, чтобы снова включить систему. Настройки вывода видео будут автоматически сброшены до стандартного разрешения.
  • Если устройство, несовместимое со стандартом HDCP (защита широкополосного цифрового контента), подключено к системе с помощью кабеля HDMI, видео и / или аудио не могут выводиться из системы.
  • Контент, защищенный авторскими правами, на диске Blu-ray может выводиться только с разрешением 1080p при использовании кабеля HDMI, подключенного к устройству, совместимому со стандартом HDCP.
  • Когда система PS3 ™ (серии CECH-3000/4000) подключена к телевизору с помощью кабеля с разъемом D, компонентного AV-кабеля или мульти-AV-кабеля (продукт Sony Corporation), аналоговый выход высокой четкости ограничен. чтобы соответствовать технологии защиты авторских прав, используемой Blu-ray ™ (AACS). Программное обеспечение для видео BD (BD-ROM) и диски BD, записанные с видеоконтентом, защищенным авторскими правами (например, вещательные программы), выводятся на 480i.
  • Подключите систему (серии CECH-4200 или новее) с помощью кабеля HDMI для вывода видеопрограмм BD (BD-ROM) и BD, записанных с видео контентом, защищенным авторскими правами.

Как переместить электрическую розетку за настенным телевизором

Проведение проводов, идущих из-за настенного телевизора в розетку, может вызвать боль для глаз. К счастью, есть способы избавиться от этих ослепляющих проводов, чтобы ваша развлекательная система стала намного эстетичнее! Мы сделали DIY и Учебное пособие о том, как переместить электрическую розетку за настенным телевизором, поэтому продолжайте читать ниже, чтобы узнать, как мы это сделали!

Поскольку в наши дни многие телевизоры плоские, их гораздо чаще крепить к стене.Проблема, как правило, заключается в том, что розетка расположена близко к полу, в результате чего шнуры питания и другие провода остаются свисающими и постоянно находятся на виду.

В спальнях в нашем доме розетки расположены близко к полу, поэтому, когда мы устанавливали телевизоры в детских комнатах, провода оставались на виду! Если вы похожи на нас, то вам не нравятся эти провода, не говоря уже о том, что это может быть проблемой для безопасности, если у вас есть дети. Мы решили переместить (ну, собственно, добавить) розетки за телевизором в наших детских спальнях.

Приступим!

Вот список инструментов и принадлежностей, которые вам понадобятся, а также несколько, которые немного облегчат вашу работу.

  • Необходимые инструменты
  • Пила для гипсокартона
  • Инструмент для зачистки проводов
  • Инструмент для поиска шпилек
  • Карандаш
  • Электрический провод
  • Изолента
  • Steel Fish Tape
  • Универсальный нож
  • Малый уровень
  • Сверло и насадки старая работа в нашем случае)
  • Розетка
  • Крышка розетки
  • Фонарик (или другой источник света)
Определите расположение новой розетки

Первое, что вам нужно выяснить, — это расположение вашей новой торговой точки.Мы решили разместить обе новые розетки прямо над розеткой, из которой мы получали питание, что упростило прокладку проводов без необходимости просверливать какие-либо отверстия в стеновых стойках, что также можно было сделать при необходимости. Выбрав место, карандашом отметьте место, где вы установите новую (старую работу) электрическую коробку.

Как только вы определите, где вы хотите установить новую выпускную коробку, воспользуйтесь прибором для поиска шпилек рядом с тем местом, где будет размещена ваша розетка, и сделайте небольшую отметку, где находится шпилька.Перед тем, как закончить место для выпускной коробки, убедитесь, что вы находитесь на расстоянии одного-двух дюймов от шпильки (это гарантирует, что вы не прорежете отверстие в верхней части шпильки). Теперь вы можете сделать еще одну небольшую отметку, где будет приземляться край выпускного отверстия.

Описание новой торговой точки

Используя последнюю сделанную вами отметку, прижмите новую коробку открытой стороной к стене. Карандашом обведите края и верх коробки, чтобы у вас была отметка для ее местоположения.Затем используйте небольшой уровень и убедитесь, что ваш план действительно ровный. Если ваши линии неровные, вы можете легко перерисовать их, прижав уровень к стене и используя его как прямой край.

Теперь вы можете дважды проверить, что ваше настенное крепление не будет мешать размещению коробки, которую вы нарисовали, конечно, это применимо только в том случае, если у вас в настоящее время установлен телевизор на стене. Прижмите крепление и телевизор к стене и убедитесь, что есть достаточно места для новых вилок.

Вырезание отверстия

Перед тем, как вы начнете вырезать отверстие для розеточной коробки, внимательно проверьте, нет ли каких-либо электрических проводов, которые могут быть внутри полости стены. Отойдите на несколько дюймов от шпильки, которая находилась при раскладке отверстия, чтобы избежать их. Если есть ЛЮБОЙ риск порезания проводов в вашем доме, вам следует серьезно подумать о том, чтобы переставить выключатель в то место, где вы будете работать.

Кроме того, при использовании пилы для гипсокартона или того, что вы решите использовать для вырезания отверстия, будьте особенно осторожны, чтобы не зайти слишком глубоко в стену, иначе вы рискуете проткнуть или прорезать стену прямо за ней.

Итак, у вас должна быть начертана область на стене, и вы готовы начать ее вырезать. Я бы порекомендовал использовать пилу для гипсокартона, так как она быстро вырезает отверстие. Когда я вырезал наши, я начал с верхнего левого угла и разрезал вправо по вертикальной линии, затем переместился в верхний правый угол и разрезал вторую вертикальную линию, и без особой причины я решил вырезать верхнюю, а затем нижнюю горизонтальные линии. Закончив последнюю часть реза, я убедился, что удаляемая часть не упала в полость стены.Теперь самое время проверить соответствие используемой розетке.

Запуск новых проводов

На этом этапе вы должны быть готовы вставить провода в полость стены и вывести из обеих розеток. Первый шаг — ОТКЛЮЧИТЬ ПИТАНИЕ от розетки, к которой вы собираетесь подключиться. Здесь ничем не рискуйте, отключите прерыватель и убедитесь, что в розетке нет напряжения. Вы можете использовать тестер электрических розеток, чтобы убедиться, что там, где вы работаете, нет электричества.

Удалите настенную пластину и розетку, когда убедитесь, что питание отключено. Когда я пропустил новые провода в полость стены, мне нужно было открыть одно из отверстий в задней части каждой розетки. Один в существующем выходном ящике и один в новом выходном ящике. Вам нужно будет отрезать кусок провода достаточной длины, чтобы охватить всю полость стены от розетки до розетки, и, если возможно, оставить много лишнего провода. Я использовал стальную ленту для рыбы и пропустил ее в существующую коробку, через стену и вытащил верхнее отверстие, которое было вырезано.

Вставьте провод в заднюю часть новой коробки и выведите ее из передней части. Теперь вы можете установить новую коробку в стену. Вставьте коробку вдоль проводов в прорезанное отверстие и затяните винты, пока они не будут плотно прижимать коробку к гипсокартону.

Подключение розеток

Установив новую коробку и проложив новые провода, можно подключать розетки. Начните с существующей розетки, снимите оболочку проводов, будьте осторожны, чтобы не порезать внутренние провода.Оторвите разделительную бумагу, чтобы убрать ее с дороги. Теперь вам нужно будет зачистить горячий провод (черный) и нейтральный провод (белый), чтобы вы могли подключить их к правильным клеммам. Прочтите заднюю часть розетки, чтобы убедиться, что вы правильно подключили провода. (Более подробную информацию о том, как правильно подключить дополнительную розетку, вы можете получить ЗДЕСЬ!)

Теперь вы можете подключить новую розетку. Это будет сделано аналогично существующей розетке. Подключаем черный провод к горячей стороне, нейтральный провод к нейтральной клемме, а земля, конечно же, к клемме заземления.Перед подключением проводов убедитесь, что у вас не слишком много лишних проводов. Если в розетке будет избыток проволоки, их будет сложно снова заправить в коробку.

Когда все провода подключены, можно устанавливать розетки в коробки. Затяните верхние и нижние винты, которые удерживают розетку на месте, наденьте настенные пластины, и работа сделана!

Проект завершен

Прежде всего, найдите минутку, чтобы полюбоваться своей работой, этот проект не только практичен, но и довольно прост с некоторыми базовыми знаниями в области строительства.К тому же это очень доступно!

Воздействие, которое этот проект может оказать на комнату, бесценно, это простой и эффективный способ скрыть нежелательные свисающие провода, с дополнительным бонусом в том, что он безопаснее, если у вас есть дети! Те же концепции, что и в этом DIY / учебном руководстве, можно использовать для скрытия и других проводов, от проводов кабеля до кабелей HDMI. Просто используйте любую розетку / розетку, которая вам нужна для управления кабелями, и добавьте новую коробку за телевизором, а другую за электронными устройствами.Мы постараемся осветить кабельное управление в другом блоге.

Спасибо, что прочитали наш DIY / Учебник! Мы надеемся, что вы получили отличную информацию и ваш проект идет хорошо. Не стесняйтесь обращаться к нам, если мы можем чем-то помочь, и мы надеемся увидеть вас снова! Удачи вам со всеми будущими домашними правками!

Помните, что этот блог предназначен только для развлекательных целей. Со ВСЕМИ нашими бесплатными проектами и руководствами для самостоятельной работы обязательно прочитайте все руководство перед тем, как начинать проект.Стройте на свой страх и риск и будьте умны, будьте осторожны. Мы не несем ответственности за любые травмы или ущерб, понесенные во время следования инструкциям на нашем сайте. Ни один из наших постов не может рассматриваться как экспертный совет; При необходимости проконсультируйтесь со специалистом, прочтите все инструкции по технике безопасности и эксплуатации и примите все меры предосторожности. Все проекты, выполняемые в соответствии с инструкциями на этом сайте, выполняются на ваш страх и риск.

20 шт. 4 мм гнездо для динамика клеммная колодка гайка банановый штекер разъем GF аудиокабель вилки и гнезда бытовая электроника для дома и сада

20шт. 4 мм. Гнездо для подключения динамика, гайка, разъем для разъема «банан», разъем для аудиокабеля GF, разъемы для аудиокабеля, бытовая электроника, для дома и сада,

, разъем для разъема GF, 20 шт., 4 мм. Гайка, пожалуйста, если вы удовлетворены нашим обслуживанием, этот товар содержит банановую розетку 20 шт., Которая удобна для замены сломанной, 20 x банановая розетка, длина розетки: приблизительно, если вы не получите наш ответ в течение 48 часов, Покупайте по честной цене, Современная мода высокого класса, Скидки до 50% на 300 000 товаров, Покупайте часы в Интернете, найдите товары с наивысшим рейтингом по самым низким ценам на сегодняшний день., 20 шт., 4 мм, гнездо для подключения динамика, гайка, штекер типа «банан», разъем GF.







, например, коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: : Безымянный , Длина гнезда: : Прибл. 1,5 см / 0,6 дюйма : Список связок: : Нет , Диаметр провода (макс.): : Прибл. 5,5 мм / 0,22 дюйма MPN: Не применяется , UPC: : 973777364623 : ISBN: : Не применяется , EAN: : Не применяется ,。, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине. если товар не ручной работы или не был упакован производителем в неоткрытую упаковку, пожалуйста. Если вы довольны нашим сервисом. 20шт. 4мм клеммная колодка для динамика, гайка, штекер типа «банан», разъем GF 973777364623. Этот предмет содержит 20 шт. Вилки «банан». пожалуйста .. Состояние: Новое: Совершенно новое. неиспользованный, которым удобно заменить сломанный. 20 розеток для банановых вилок. Длина гнезда: прибл. Если вы не получите наш ответ в течение 48 часов.

20 шт. 4 мм разъем для динамика клеммная колодка гайка банановый штекер разъем GF

20шт. 4 мм. Гнездо для подключения динамика. Гайка для бананового разъема. Разъем GF, разъем GF. 20 шт. 4 мм. Гн. Для подключения динамика.

Пошаговая инструкция по перемещению электрической розетки

Вам может потребоваться переместить электрическую розетку по многим причинам.Одна из самых распространенных ситуаций — это установка телевизора на стену. Часто это связано с перемещением розетки вилки на более высокий уровень, где она будет скрыта телевизором.

Примечание по безопасности: Этот проект может быть опасным, если вы точно не знаете, что делаете. Если вы не являетесь сертифицированным электриком, это может быть даже незаконно в некоторых местах. Самый безопасный способ подойти к этому — нанять профессионала, но если вам интересно, что входит в проект, вы можете проверить шаги здесь.

Шаг 1. Отключение питания

Чтобы обезопасить себя от любых ситуаций, связанных с поражением электрическим током, важно перед началом работы отключить питание с помощью автоматического выключателя. Вам нужно будет найти правильный прерыватель внутри электрической панели, которая питает эту конкретную розетку, вставив щупы мультиметра в слоты, чтобы проверить, присутствует ли напряжение.

Если у вас нет счетчика, вы можете подключить и включить лампу в розетке, которую вы перемещаете.Переключите переключатели один за другим — когда он сработает, вы нашли правильный выключатель.

Шаг 2 — Выберите правильную коробку

Выберите розетки на Amazon.

Врезные коробки — это тип электрических коробок, обычно используемых при работе с уже готовой стеной, поэтому врезная коробка с утопленными розетками позволит вам подключить все ваши провода и кабели в стене поверхности и не позволяйте им мешать (рис. 1). Некоторые из этих коробок также предназначены для установки различных типов настенных панелей с разъемами RJ-45, CAT-6 и HDMI в соответствии с вашими конкретными потребностями в подключении (рис.2).

Шаг 3. Решите, где вы хотите разместить телевизор на стене

Решите, где на стене будет висеть ваш плоский экран, на какой высоте и на какие стойки он будет прикреплен. Для этого вам потребуется, чтобы расположение болтов на кронштейне было начерчено на стене. Временно прикрутите кронштейн всего парой шурупов и отрегулируйте его с помощью спиртового уровня, затем прикрепите к нему экран и прижмите его к стене, чтобы можно было прикрепить полоски малярной ленты на стене, чтобы указать высоту верх и низ плоского экрана.

Это даст вам пределы относительно того, где вы можете разместить утопленную электрическую коробку на стене, сверху или снизу кронштейна, где она останется скрытой от глаз. Снимите экран телевизора с кронштейна и пока храните его в надежном месте.

Шаг 4 — Выбор места для электрического шкафа

В отличие от обычных стандартных коробок, которые привинчиваются к стенным стойкам, коробка для врезки имеет зажимы, которые поворачиваются на 90 °, чтобы сразу же выдвинуть выступы за гипсокартон по мере того, как вы поворачиваете стяжные винты, которые затем продолжайте закручивать зажимные лапки, пока коробка не будет плотно прижата к стене (рисунки 3 и 4).Коробка для врезки имеет фланец, чтобы она не упала внутрь стены.

4.1 — Понимая это, врезную коробку следует держать на расстоянии дюйма или более от любых штифтов или других препятствий, которые могут мешать.

4.2 — Короб для врезки должен быть закрыт экраном телевизора.

4.3 — Отверстие для монтажной коробки не должно доходить до монтажного кронштейна экрана.

4.4 — Нарисуйте контур коробки на стене и вырежьте отверстие с помощью замочной пилы.

Шаг 5 — Проверка на наличие препятствий

Коробка для врезки с несколькими стеновыми панелями обычно требует достаточно большого отверстия, чтобы проверить внутреннюю часть стены на наличие препятствий, таких как противопожарные блоки, и в этом случае —

5.1 — Прикрепите 1-дюймовую лопаточную коронку и, возможно, удлинитель для лопаточной насадки к сверлу.

5.2 — Приложив лопаточную коронку к препятствию внутри стены и на расстоянии не менее 2 дюймов от любых шпилек, чтобы избежать попадания гвоздей, просверлите отверстие в препятствии.

5,3 — Другой тип препятствия может существовать, если новый выпуск находится в другом отсеке для шпилек. Процедура аналогична описанной выше, но на этот раз просверливает 1-дюймовое отверстие в шпильке, и если отсеков слишком много, будет лучше протянуть новый кабель через потолок или пол, в зависимости от того, что проще, но следуя инструкциям те же основные процедуры.

Шаг 6 — Проведите кабель к отверстию

6.1 — Если кабель идет сверху, как только вы прорежете отверстие для коробки для врезки, вы обнаружите, что кабель спускается по стене.Вы просто разрезаете кабель на достаточную длину и втягиваете его, и если вы решите также оставить старую розетку активной, вам просто нужно будет выполнить соединения внутри электрической коробки.

6.2 — Если кабель идет снизу, вам придется вынуть розетку из коробки и растянуть провода.

6.3 — Открутите коробку от стойки и снимите ее изнутри стены.

6.4 — Удалите заглушку из коробки и установите кабельный разъем.

6.5 — Используйте провод, пропущенный через кабельный разъем, в качестве рыболовного инструмента и проталкивайте его, пока он не достигнет нового отверстия (рис. 5).

6,6 — Отрежьте кусок кабеля того же диаметра, достаточно длинный, чтобы между двумя отверстиями оставалось 2 фута.

6.7a — Соедините конец рыболовной проволоки с тросом, чтобы образовать одну прямую линию, и надежно склейте их вместе, прежде чем осторожно и медленно потянуть все вверх сверху, где вы вытащите его на фут (рис.6).

6.7b — Если продолжите с шага 5.4 «из следующего пролета», протолкните удочку вверх, как и раньше, пока она не станет достаточно высокой, затем используйте 2 проволоки nd с крючком на конце. чтобы поймать рыболовную проволоку 1 st через отверстие в шпильке.

6,8 — Вернитесь к розетке у пола и снимите 6 дюймов оболочки кабеля, примерно 1 дюйм изоляции с каждого провода. Отрегулируйте, чтобы получить нужную длину проводов, и закрепите кабельным разъемом.

6.9 — Верните коробку в отверстие и привинтите ее. Соедините заземляющие провода вместе и с коробкой, белый провод к свободной серебряной клемме розетки, а черный провод к свободной латунной клемме розетки.

6.10 — Теперь вы можете установить розетку обратно, как это было изначально, с пластинчатой ​​крышкой.

6.11 — Вернувшись к отверстию коробки для врезки, снимите 6 дюймов оболочки с кабеля и 1 дюйм изоляции с каждого провода.Проденьте провод в коробку до кожуха и затяните разъем кабеля. На этом этапе все низковольтные кабели должны быть пропущены и подключены к соответствующей настенной пластине.

6.12 — Вставьте коробку для врезки в отверстие в стене и по очереди закрутите каждую из зажимных лапок, пока она не будет плотно прилегать к гипсокартону (Рис.7)

6.13 — Установите настенные панели в их соответствующие места и закрепите их на месте, затем наденьте крышки, и ваша работа сделана!

Шаг 7 — Завершение работы

Все, что осталось сделать, это снова включить автоматический выключатель и проверить розетку.Кронштейн экрана теперь может быть постоянно прикреплен к стене с помощью всех прилагаемых болтов и прикрепленного к нему экрана.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
