Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х. Самостоятельная установка возможна лишь после знакомства с конструкцией и с существующей классификацией изделий данного класса.

Устройство трехполюсной штепсельной розетки

Трехполюсная штепсельная розетка

Промышленные изделия с тремя штепселями – востребованный товар, пользующийся большим спросом у населения. Основными элементами конструкции являются:

• Корпус, традиционно изготавливаемый на основе прочных и стойких пластиковых материалов.
• Задняя крышка из того же пластика, обеспечивающая надежную защиту внутренних пространств от случайных контактов, а также от попадания пыли, грязи и влаги.
• Три комплекта линейных медных шин, используемых в качестве соединительных и разводящих проводников (фаза, нуль и заземление).


  Контакты штепсельной розетки

Крышка розетки закрепляется на корпусе несколькими парами надежных винтовых креплений, подходящих под крестообразную отвертку. После ее удаления открывается доступ ко всем внутренним узлам изделия, позволяющий непосредственно подсоединять ее к действующей электросети. Самое главное – разобраться с рабочими шинами, к которым подсоединяются фазный и нулевой провода, а также с клеммами для подключения защитного заземляющего проводника.

Особенности и классификация одно- и двухполюсных изделий

Устройство розетки

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

• Используемая при разводке шин электрическая схема.
• Конструктивные особенности исполнения.
• Степень защищенности от влаги и пыли (IP).

Таблица соответствия классов защиты

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Современная розетка двухполюсная в наружном исполнении может оснащаться специальной защитной крышкой и светодиодной подсветкой. В корпусах более дорогих и «продвинутых» моделей иногда встраивается таймер отключения. При скрытой проводке устанавливаются изделия утопленного типа. Они размещается в пластмассовой монтажной коробке, а подводящие провода наглухо замуровываются в стенах.

Самостоятельный монтаж

Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.

Наружный способ

Наружная розетка

Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.

Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.

Утопленный вариант

Внутренняя штепсельная розетка

Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.

В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:

1. В готовую продольную нишу замуровывается установочная коробка.
2. К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
3. На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.

Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

• основные размеры: длина, ширина и глубина;
• количество полюсов: один, два или три;
• способ монтажа: открытый или утопленный варианты;
• наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
• способ фиксации подводящих проводов: на пайку или под крепежный винт.

Модель выбирается с учетом технических параметров, которые полностью соответствуют запросам пользователя.

Розетки трехфазные силовые с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

1. Основание корпуса.
2. Защитная крышка.
3. Механизм.
4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.



Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

• Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также  сечения соединительных проводов.

• Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

• Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
• Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
• Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

Разновидности розеток — ElectrikTop.ru

Розетки используют для временного подключения потребителей к электросети. Их прежние виды были двухполюсными. Позднее появились розетки с заземлением. Сначала такими были трехфазные розетки на 380, затем им последовала т. н. европейская розетка. Розетки с заземлением отвечают новым стандартам электробезопасности.

Конструктивно и по материалам розетки во многом похожи на выключатели. В устройство розетки входит держатель контактных гнезд (основание), сами гнезда, их клеммы для питающих проводов и корпус. Основание имеет отверстия для крепления или отжимающиеся упоры для скрытых розеток.

Двухполюсные розетки

Такие, с круглой формой штепсельных контактов, применяются в быту и офисах для напряжения 220 В в Европе и России. (В США и Японии 115 В с плоскими контактами). Они могут быть с заземлением или без. Розетки с заземлением в настоящее время вытесняют все еще использующиеся без заземления с «тонким» штепселем.

Евророзетка становится фактически стандартом и имеет более толстые штыри, несовместимые со старыми розетками. Прежде единственным местом их крепления были стены, затем для удобства потребителей их стали встраивать в оборудование и мебель. Сейчас на рынке имеются различные типы на все случаи.

Розетки с заземлением также считаются двухполюсными, поскольку заземление не является путем для прохождения рабочего тока, а служит только для целей защиты. Они требуют наличия шины заземления, хотя во многих местах работают и без нее. Например, в местах, где оборудование электросетей сохраняется с пятидесятых годов прошлого века.

Встроенные розетки используют для удобства и экономии места. Например, встраиваемые розетки для кухни могут располагаться в поворотных и выдвижных корпусах вделанными в кухонную мебель. Это облегчает работу с электроприборами, так как удобное расположение розеток значительно снижает потребителю риск зацепиться за шнур и что-нибудь свалить или упасть самому.

Если они не нужны, их можно убрать нажатием на корпус или поворотом. Розетки прячутся, и мебель выглядит привлекательней. Выдвижные розетки для столешницы обычно выполняются как тройная розетка – на кухне часто подключают по два прибора одновременно и еще не помешает резерв, так что тройная розетка очень оптимальна в таком исполнении.

Кроме таких новинок как, выдвижные розетки для кухни, в продаже появляются розетки с таймером. Их назначение – помочь в экономии энергии или создать впечатление, что в доме присутствуют люди (для защиты от домушников). Розетки с таймером производятся в нескольких модификациях. Наиболее простые и недорогие модели совмещаются с механическим таймером обратного счета.

Более совершенные розетки с таймером, вместо механики используют контроллер с дисплеем и кнопки для его программирования. Они позволяют создавать расписание из многих пунктов или зацикливать последовательность выключений и включений. Естественно, они стоят дороже.

Все розетки с таймером должны обеспечить ток не менее 16 ампер без перегрева контактов при непрерывной работе. Дело в том, что розетки с таймером коммутируются электромагнитными реле, полупроводниковые ключи не обеспечивают электробезопасность по токам утечки (при отключенной розетке можно получить электротравму).

Розетки тройные в сочетании с таймером используются нечасто, так как каждый выход должен управляться отдельно (кроме совсем простых моделей с механическим таймером), а это усложняет конструкцию. Производители понимают, как легко ввести потребителя в заблуждение и делают все, чтобы исключить любые недоразумения.

Выпускаются также розетки с защитой от детей. Маленькие дети могут попасть под напряжение из-за своего любопытства, поэтому на таких изделиях используют механическую блокировку доступа к ее гнездам, устроенную так, чтобы преодолеть ее могли только взрослые или дети достаточно ответственного возраста.

Розетки на потолок используются для подключения люстры, это совсем отдельный вид розеток. Также не используются стационарные розетки, встроенные в пол – это недопустимо по электро- и пожаробезопасности и они будут легко замусориваться пылью.

Кроме сетевых розеток на 220 В, в тех же размерах появляются розетки другого назначения, среди которых заметное место стали занимать TV-розетки для подключения телевизоров к антеннам или кабельным сетям. Они делятся на две группы: есть оконечные (терминальные) розетки и проходные. Проходная розетка должна обеспечить согласованное волновое сопротивление для последующей проходной или оконечной розетки.

Планируя расположение абонентских устройств по комнатам (телевизоров или компьютеров) нужно учитывать то, что называют топологией сети. Обычно для частных потребителей это совсем простая однолинейная цепочка из двух-трех проходных розеток и одной оконечной, иногда бывают разветвления. Важно помнить, что проходная тв розетка может быть не только проходной, но и тройниковой, это помогает оптимизировать длину кабелей.

Для работы вне помещений используются уличные розетки. Уличные розетки выполняются в защищенном исполнении, от IP44 и выше. Уличная розетка двойная наружная встречается наиболее часто, скрытые (монтируемые заподлицо с поверхностью) уличные розетки не применяются, на них не существует даже обозначения в ГОСТ 21.614–88.

Уличная розетка в таком исполнении слишком уязвима для влаги и небезопасна. Розетка двойная наружная часто помогает избавиться от лишних удлинителей, которые могут оказаться небезопасными при влажной почве и траве.

Трехполюсные розетки

Розетки на 380 вольт выполняются трехполюсными – по одному полюсу на фазу. Почти все эти розетки с заземлением, по новым правилам это обязательно. Розетка 380 выполняется значительно прочнее, с использованием негорючих материалов.

Пожар при замыкании в такой розетке очень впечатляет, так как в трехфазных цепях передаются существенно большие мощности, чем в однофазной. Почти каждая трехфазная розетка наружная. Все розетки 380 В уплотняются резиновыми втулками и прокладками, чтобы исключить попадание влаги и пыли внутрь.

Обозначения розеток для схем и чертежей

Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.

Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

Розетка двухполюсная с заземляющим контактом ip20. Виды розеток для дома: как выбрать

Розетками называются устройства, через которые бытовые приборы, аппараты и компьютеры подключаются к электрической, телевизионной, телефонной, радио или компьютерной проводной сети. Соответственно розетки бывают:

• электрические;
• телевизионные;
• телефонные;
• радио;
• компьютерные.

Все розетки устроены так, чтобы в них можно было включить только свой прибор. Например, в электрическую розетку невозможно подключить соединительный телевизионный шнур, а в телевизионную розетку – сетевую вилку-штепсель.

Электрические розетки иногда называют силовыми, а телевизионные, телефонные, радио и компьютерные розетки – телекоммуникационными.

Блок из электрической, телефонной и телевизионной розеток

Типы розеток

Розетки бывают двух типов: для скрытой проводки и накладные. Розетки для скрытой проводки «утапливаются» в стены. Снаружи видна лишь декоративная панель с гнездами для штырей сетевой вилки (телевизионного штекера, компьютерного коннектора и т. п.) и рамка. Накладные розетки используются с открытыми проводками. Они имеют собственный корпус и устанавливаются на поверхности стен. Розетки для скрытой проводки выглядят более эстетично, да и места занимают меньше.

Блок из электрической розетки и выключателя для скрытой проводки с общей двухместной рамкой.

Устройство розеток

Все бытовые розетки для скрытой проводки состоят из трех основных деталей: механизм, декоративная панель и рамка. Накладная розетка состоит из механизма, корпуса и декоративной панели. Иногда в этих розетках корпус и панель являются одним целым.

Механизмы всех розеток содержат клеммы для присоединения проводов и контактные гнезда для включения в них сетевых вилок, штекеров или коннекторов. Декоративная панель помимо декоративной функции защищает человека от прикосновения к токоведущим деталям.

Электрическая розетка для скрытой проводки и выключатель, установленные раздельно. (Источник: каталог продукции PRODAX).

Механизмы более сложных розеток могут содержать:

• элементы автоматики: таймеры для ограничения времени работы включенного в розетку электроприбора, термореле для защиты от перегрева розетки, микропроцессоры распределенной сети управления системы «умный дом» и др.;
• защитную аппаратуру: предохранители и автоматические выключатели на случай

Штепсельная розетка с заземляющим контактом: материалы и конструкция

Содержание статьи:

Новостройки возводятся с соблюдением особых требований к прокладке электропроводки. Она обязательно должна иметь в своей конструкции заземляющие контуры. Это обуславливается тем, что бытовые приборы представляют собой высокомощные электроустановки, заключенные в металлический корпус, поэтому всегда есть риск возникновения короткого замыкания, которое может создать серьезную угрозу для человека. В связи с этим розетка штепсельная с заземляющим контактом является частью любого нового дома.

Конструкция штепсельной розетки

Устройство розетки от компании Schnaider Elektric

Главным отличием конструкции штепсельной розетки от обычной является то, что в ней присутствует три или пять контактов в зависимости от того, будет она частью однофазной или трехфазной сети соответственно. В остальном каких-то существенных отличий нет. Розетка двухполюсная с защитным контактом может быть:

• накладной;
• скрытой;
• одинарной;
• двойной;
• тройной.

Контактные колодки в розетке

Стандартная штепсельная розетка состоит из трех комплектующих:

• контакт;
• корпус;
• колодка.

Корпус используется в качестве украшения и обеспечения защиты разъемов от внешних воздействий – блокирует доступ к токопроводящим элементам. Если в доме требуется установка трех или большего количества спаренных электроточек, в раму устанавливаются отдельные, оснащенные сердцевиной из пластика.

Крышка всегда производится из особого пластика, устойчивого к воздействию высоких температур и механических повреждений. При желании можно подобрать корпус, который будет соответствовать интерьеру помещения. Определенные модели также оснащаются другими комплектующими: подсветка, кнопка для выдавливания вилки и другие.

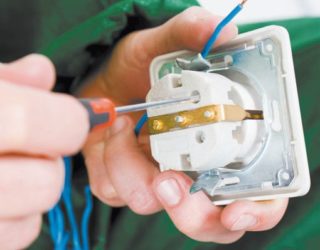

Основным устройством является карболитовая или керамическая колодка, закрепляющая контакты и крышку. Карболитовые отличаются повышенной прочностью, но чаще всего встречаются только в старых розетках. Керамика сама по себе является достаточно хрупкой, в связи с чем при установке следует быть предельно осторожным, так как при возникновении на колодке даже небольших повреждений компонент уже не подлежит восстановлению.

Как подключать розетки

Крепление провода с помощью зажимных клемм

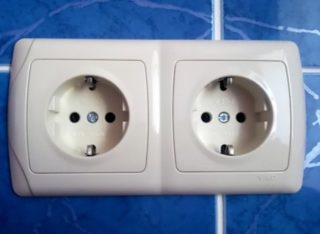

Штепсельные двухполюсные розетки с заземляющим контактом могут быть нескольких видов. На российском рынке можно найти только три ключевых конструкции, названия которых различаются в соответствии со страной-производителем, где они зачастую изготавливаются и являются наиболее распространенными.

• Французская. В такой конструкции заземляющий контакт представляет собой простой штырь, входящий в штепсель при подключении к розетке. Под такое соединение должен использоваться специальный штепсель, отверстие в котором будет соответствовать штырю.
• Немецкая. Главным отличием этой конструкции является наличие специальных зажимов, расположенных по бокам и выполняющих функцию заземляющего контакта. За счет такого подхода обеспечивается не только возможность быстрого подключения заземляющего контура, но и удобная фиксация штепселя в розетке.
• Американская. Отличается расположением заземляющих контактов в специальных отверстиях основных разъемов конструкции.

Скрытая

Скрытая розетка с защитным контактом

Чаще всего такой вариант штепсельных розеток используется при проведении проводки внутри помещения. Основная часть находится внутри стены, защитный корпус размещается в монтажной коробке и почти не выходит за плоскость стены. Узел, через который подключатся провода, устанавливается таким образом, чтобы полностью исключить возможность выдавливания кабелей. Плотность прижатия вилки обеспечивается за счет использования пружинной шайбы.

Наружная

Наружняя штепсельная розетка с защитной шторкой

В основном является частью открытой проводки и закрепляется на стене. Основание располагается в пластмассовом корпусе, закрепленном на стене при помощи специального подрозетника. В конструкцию входит подсветка, таймер выключения, а также крышка, оснащенная защитой от детей.

Влагозащищенные

Специальная категория розеток, предназначенных для использования в помещениях с повышенной степенью влажности: ванные, бассейны или бани. Главным отличием от обычного варианта исполнения является наличие специальной мембраны, которая используется в качестве надежного барьера, защищающего рабочие контакты. Пластиковые шторы и крышки оснащены внутренним фланцем, через который обеспечивается отвод воды и накапливающегося конденсата.

Правила установки

Стандарты расположения розеток и выключателей

Чтобы после монтажа розетка работала долго, надежно и безопасно, нужно соблюдать простые правила:

• Электроточка должна устанавливаться на высоте от 30 до 80 см от уровня пола, за исключением надплинтусных моделей.
• Модели, оснащенные заземляющим контактом, должны устанавливаться не ближе, чем на 50 см от приборов или газовой трубы.
• Если в доме есть дети, следует устанавливать розетки повыше.
• Одноместные или двуместные штепсельные розетки при скрытой установке должны быть облачены в железный или пластмассовый корпус, а резерв провода в них должен составлять 5-6 см.

• При прокладке новой линии электроснабжения следует сразу же позаботиться об установке точек питания.
• Если нужно поставить в ряд сразу несколько розеток, можно воспользоваться коробками, предназначенными для установки сразу двух колодок. При монтаже большего количества следует подготовить группу подрозетников, закрепляющихся друг к другу.
• Можно использовать схему подключения «шлейф», когда контакты предыдущей розетки объединяются с питанием следующей, или же воспользоваться вариантом подключения к отдельной линии.

Перед тем как приступать к монтажу штепсельной розетки, нужно в обязательном порядке выключить электропитание, а также использовать индикатор для проверки напряжения.

Нормативы для штепсельных розеток

Рекомендуемая высота установки розеток на кухне

Занимаясь монтажом и наладкой электротехнических устройств, нужно проследить, чтобы соблюдался каждый ГОСТ и норматив, регулирующий тип розеток и общее их количество в квартире в зависимости от особенностей помещения. Следует позаботиться о соблюдении следующих требований:

• На каждые 6 м2 комнаты должна устанавливаться минимум одна розетка.
• В коридоре этот норматив составляет 10 м2.
• На кухне устанавливаются минимум три штепсельные розетки, рассчитанные на ток 6 А, а также одна с заземляющим контактом и рассчитанная на ток 10 А, если площадь помещения составляет менее 8 м2. В противном случае по нормативу на кухне должно стоять четыре точки питания первого типа.
• Если в помещении используется стационарная электроплита, она должна быть подключена в розетку, рассчитанную на ток 25А, которую нужно заземлить.

Корпус электроточки всегда должен иметь соответствующую маркировку, по которой определяется степень ее защищенности.

Выбор и установка штепсельных розеток – это один из наиболее ответственных этапов прокладки электропроводки. Если подойти к этому вопросу ответственно, можно обеспечить продолжительный срок службы устройства и всех приборов в доме.
