Розетка с управлением через интернет: Wi-Fi розетка с умным управлением через интернет: полный обзор – Умная розетка с дистанционным управлением: виды, какую лучше выбрать

WiFi розетка на 16А с измерением потребления

Радость от использования первых WiFi-розеток марки Sonoff была недолгой. Конечно удобно какой-то прибор удаленно включать-выключать, но в том случае есть некоторые неудобства. Во-первых, нельзя подключить более менее мощный прибор, а, во-вторых, узнать, замерить, осознать, сколько потребляет прибор было нельзя. И наконец я нашел розетку, которая решала бы эти проблемы. Ну не прям 100% алмаз-бриллант, но вполне рабочий вариант.

↓ К заключению ↓

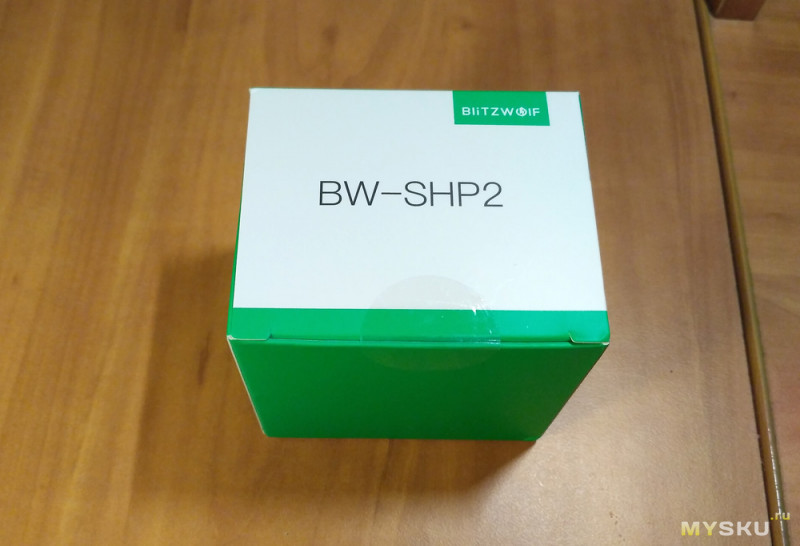

Розетка Blitzwolf BW-SHP2 поставляется вот в такой глянцевой симпатичной коробочке.

Доставка и прочее содержимой коробочки, кроме самой розетки, кажутся мне безынтересными, но если что, то

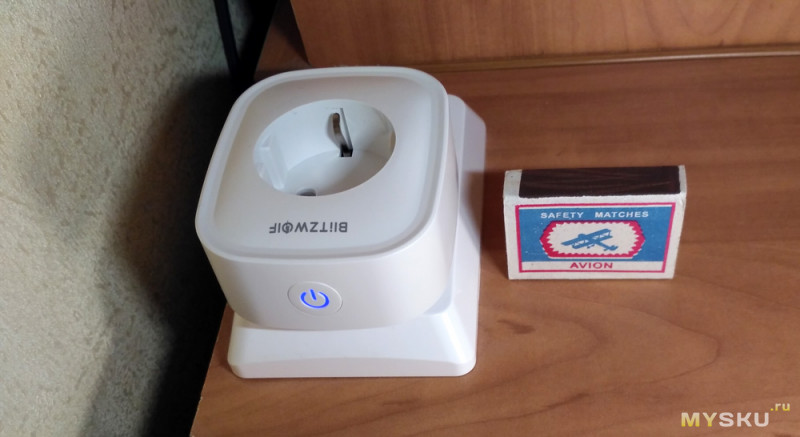

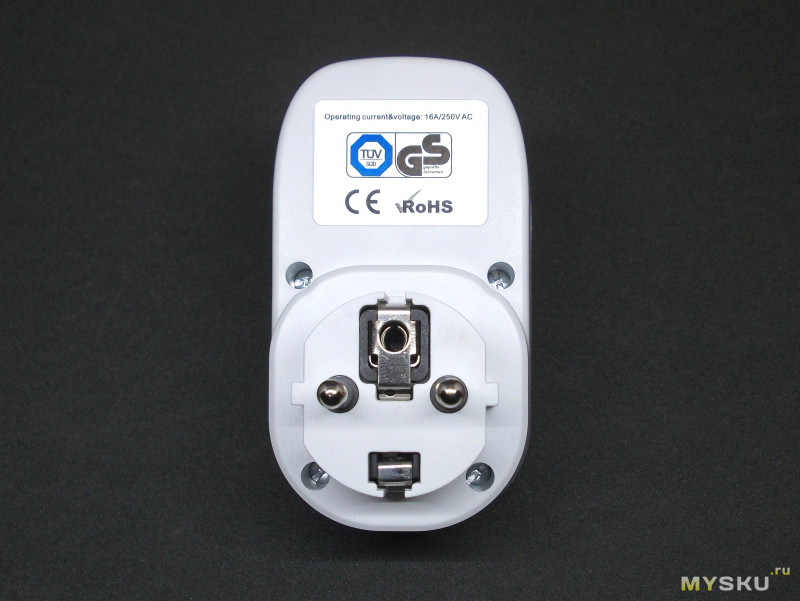

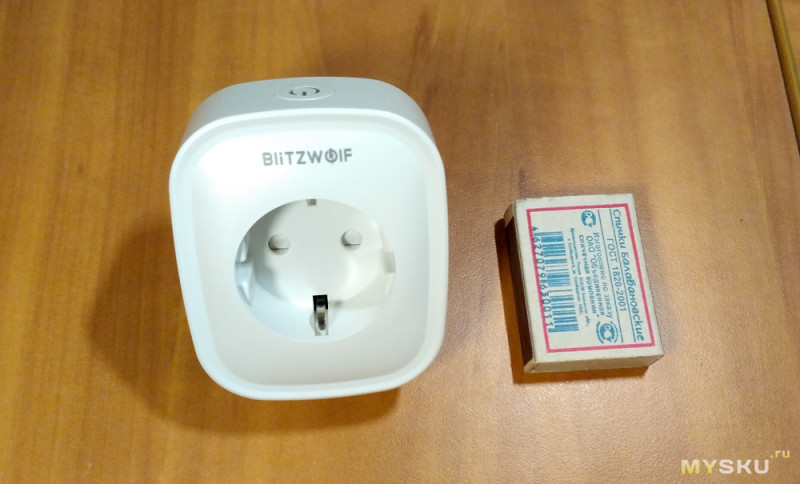

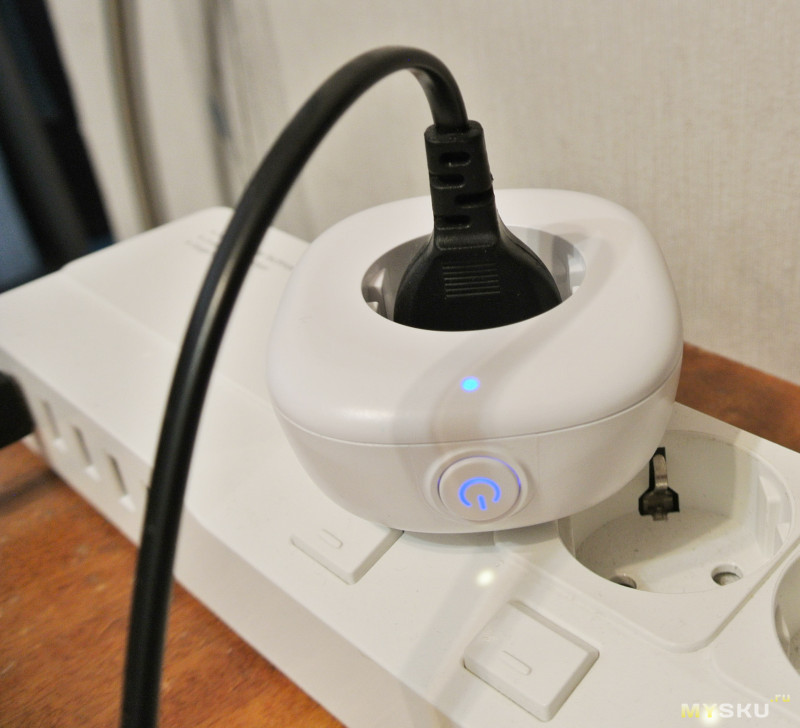

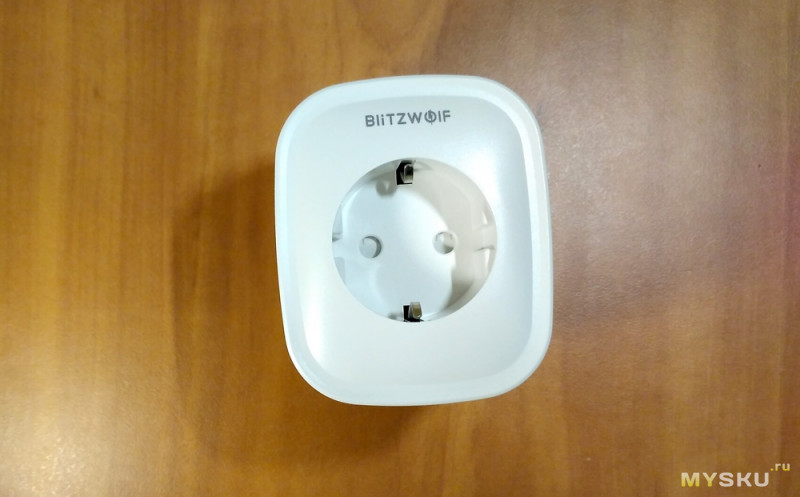

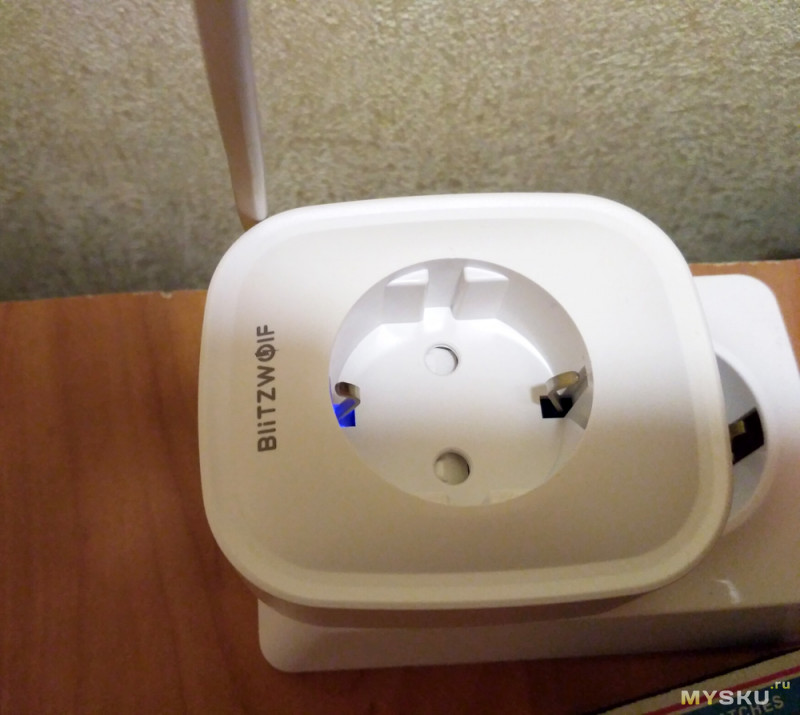

А вот и розетка. Эдакий распухший переходник.

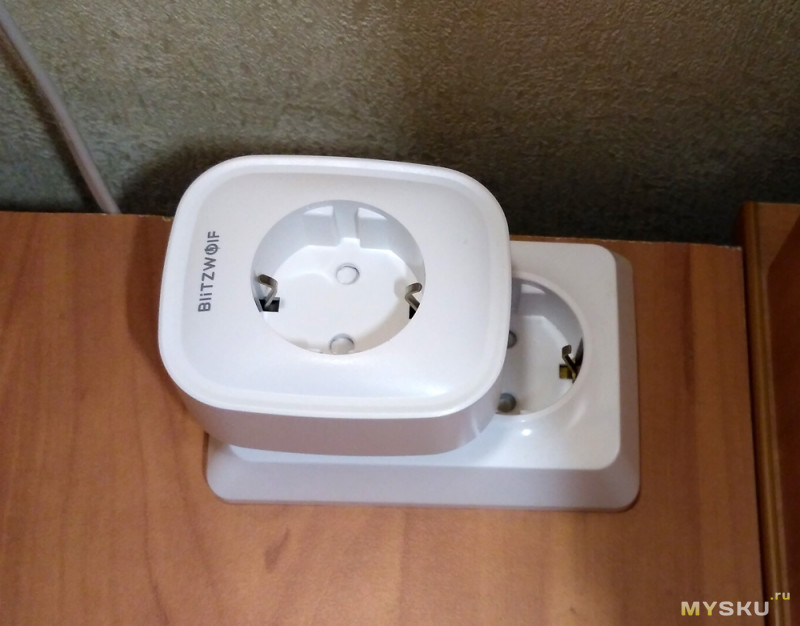

Не смотря на свою компактность, соседнее гнездо в двойной розетке перекрывается, и даже тонкую вилку рядом не включишь.

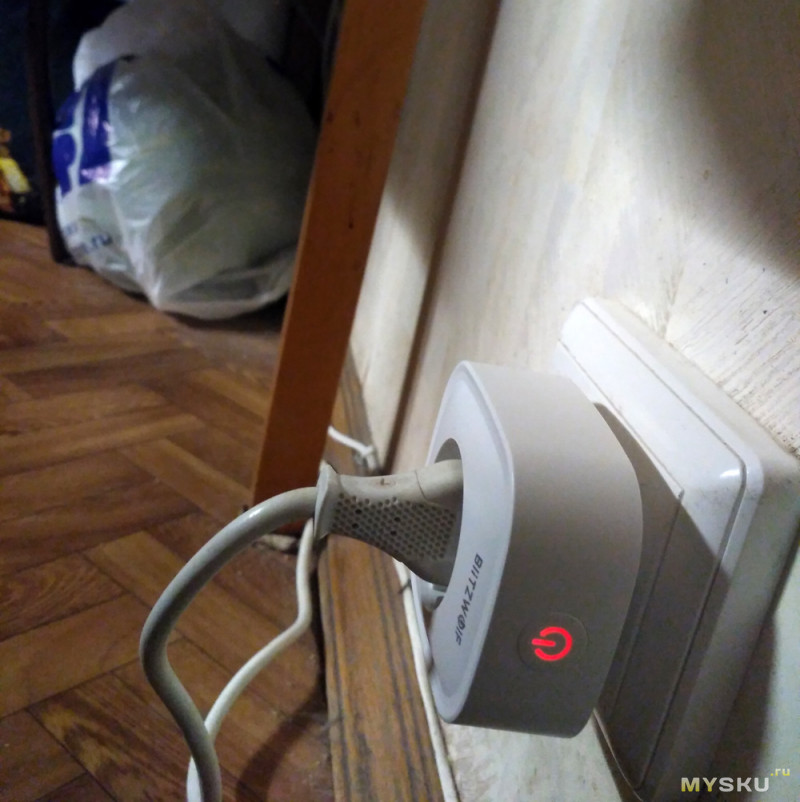

Кнопка подсвечивается равномерным синим или красным светом. Выглядит очень эстетично в отличии от махрового фонаря на розетках Sonoff


Внутренности буквально светятся

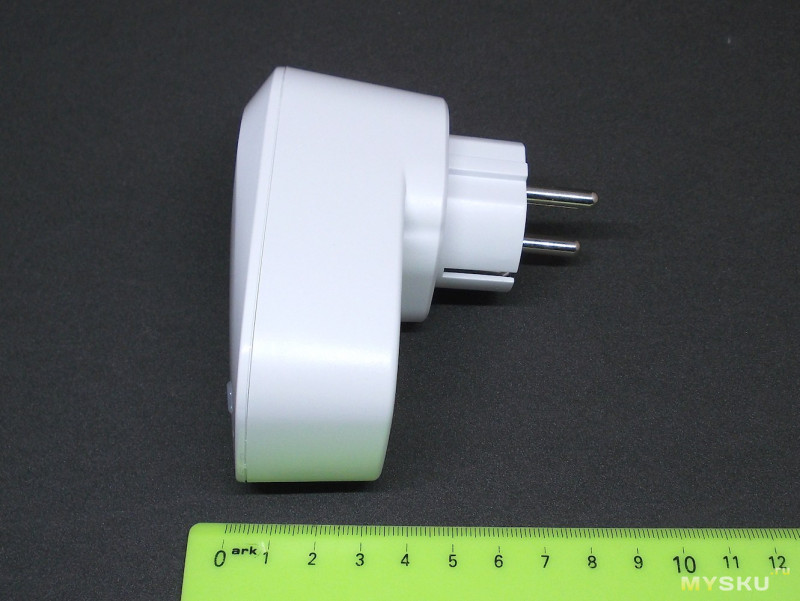

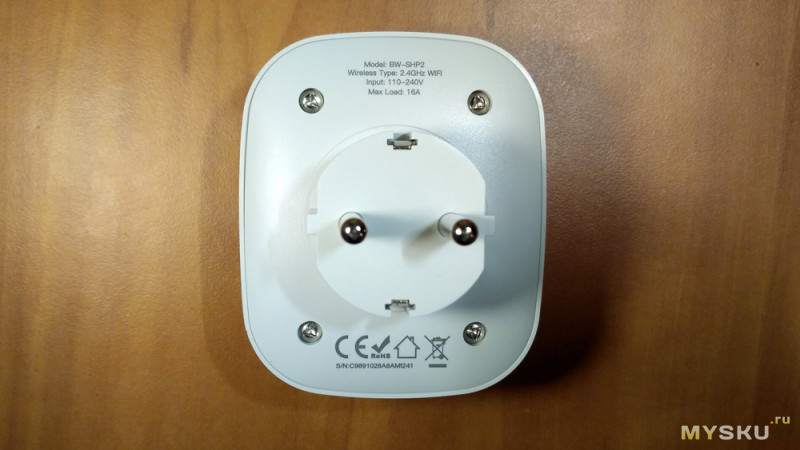

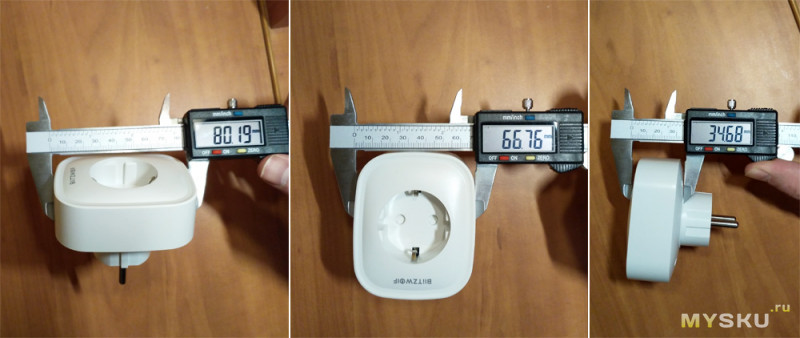

Размеры

Конечно я сначала поигрался с обычной лампочкой, но перед включением серьезной нагрузки решил вскрыть прибор, чтобы глянуть, как оно вообще. Хотя бы убедиться, что там реле по крайней мере не на 10А.

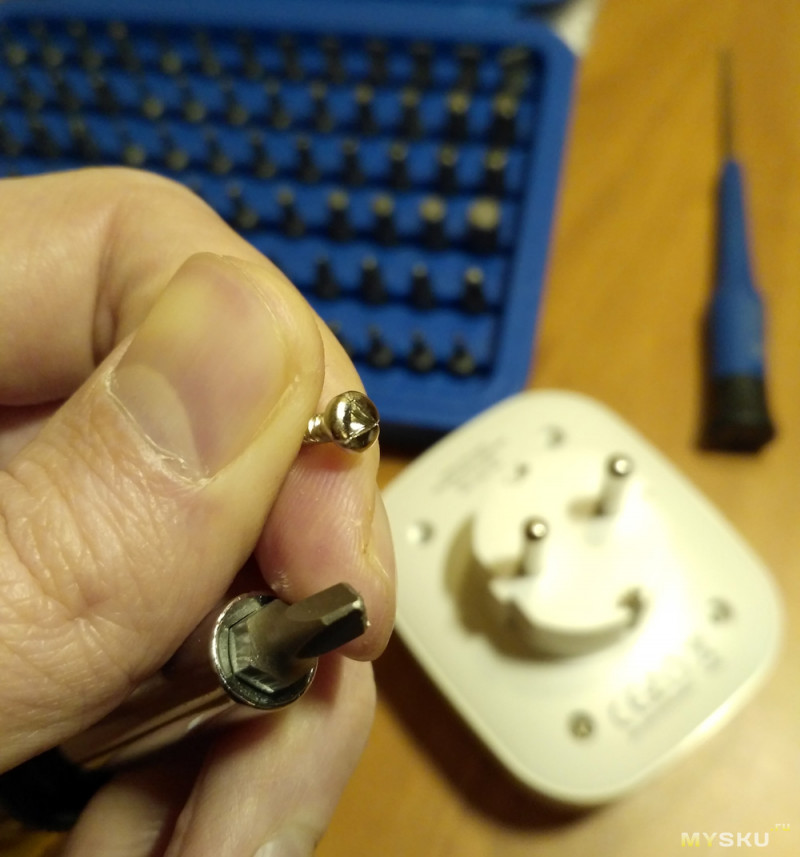

Первым делом полез в свой наборчик секреток от Зубра, но нужной треугольной биты не оказалось(( Нужна была прямая по типу шестигранника, но только с тремя углами)) В итоге отворачивал обычной плоской отверткой размером с одну из сторон треугольника.

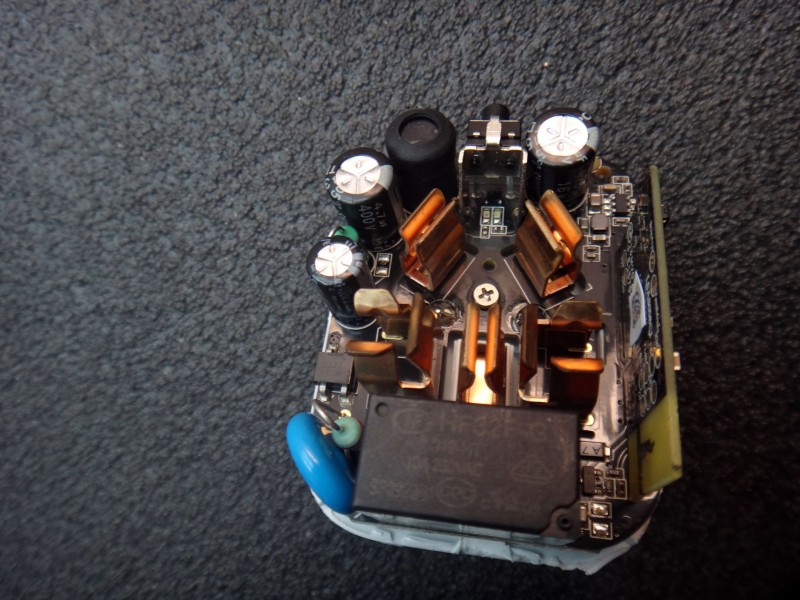

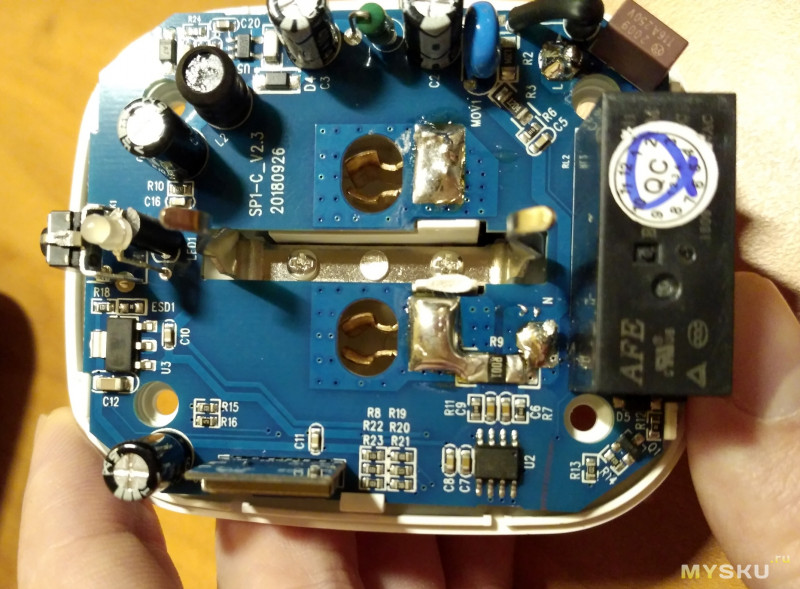

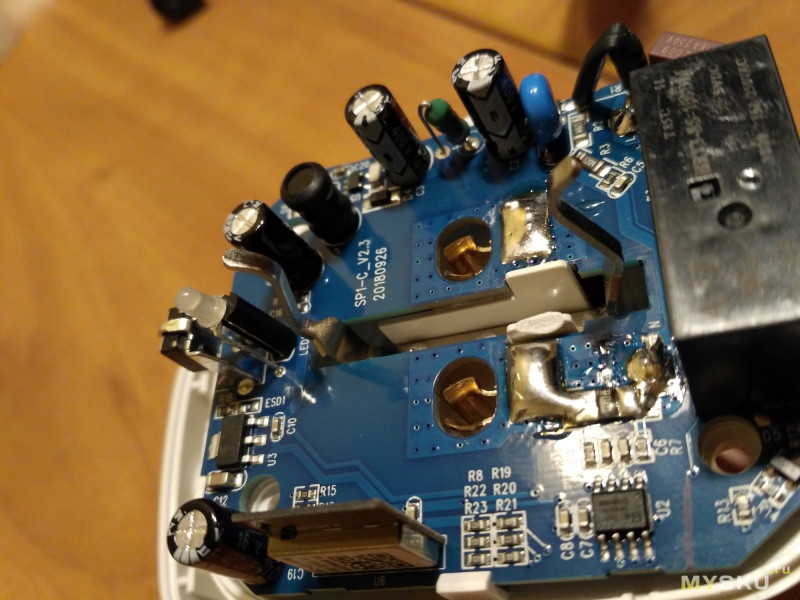

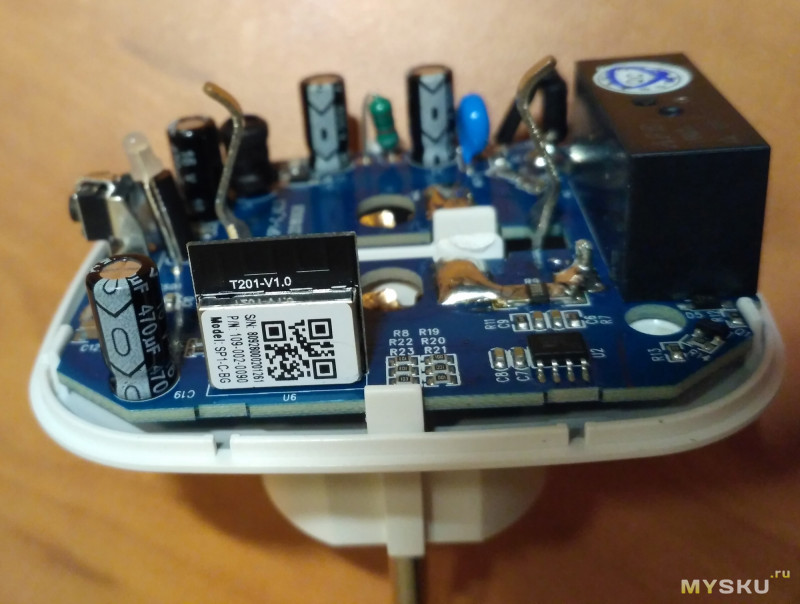

Первое, что видим на плате — дату то ли изготовления, то ли ревизии прошивки, 20180926. Кстати, заказ был сделан 27.09.2018 (а отправлен только 29.10.2018). Удивительно!

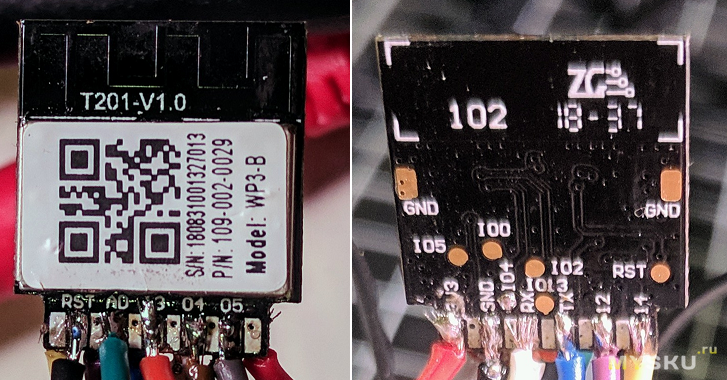

Смотрим на WiFi-модуль. Честно говоря, не смотря на обилие циферок и буковок, ничего непонятно. Ну и ежу понятно, что это ESP. Специально пинов для игры «в перепрошивки» на плате нет, как у Sonoff, но все же возможность подключиться есть.

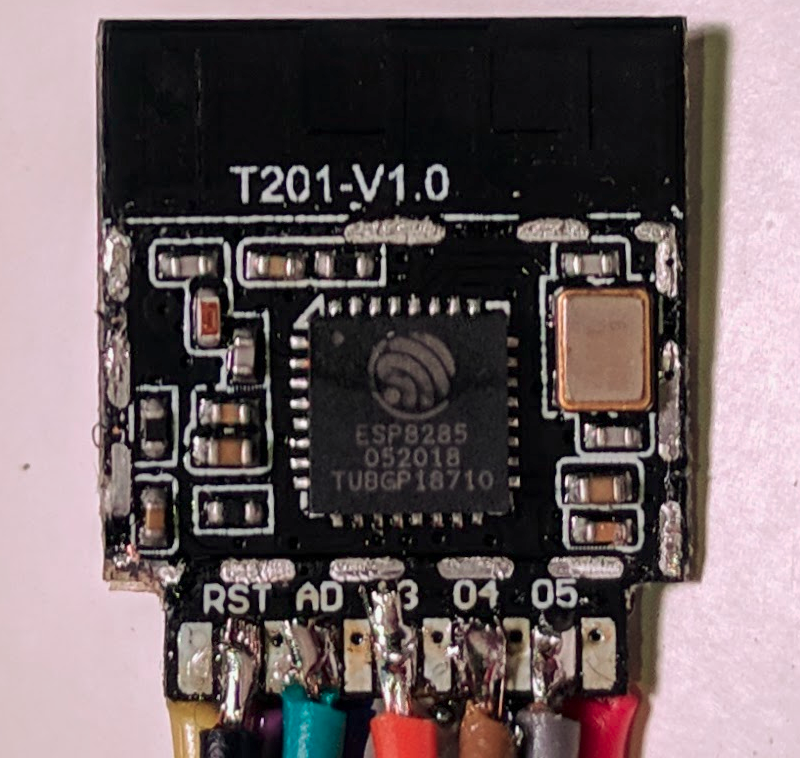

UPD: Я не вскрывал конечно WiFi-модуль, но нашлись ребята, которые сделали это с похожей розеткой, обнаружив там

…ESP8285

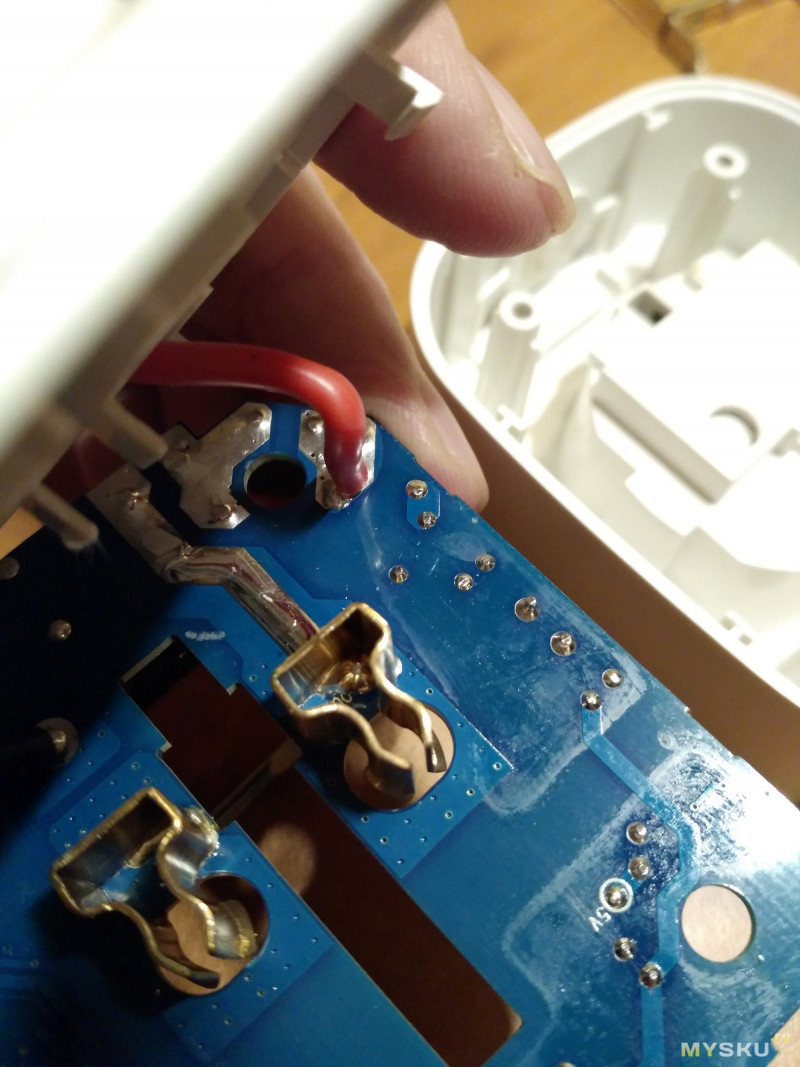

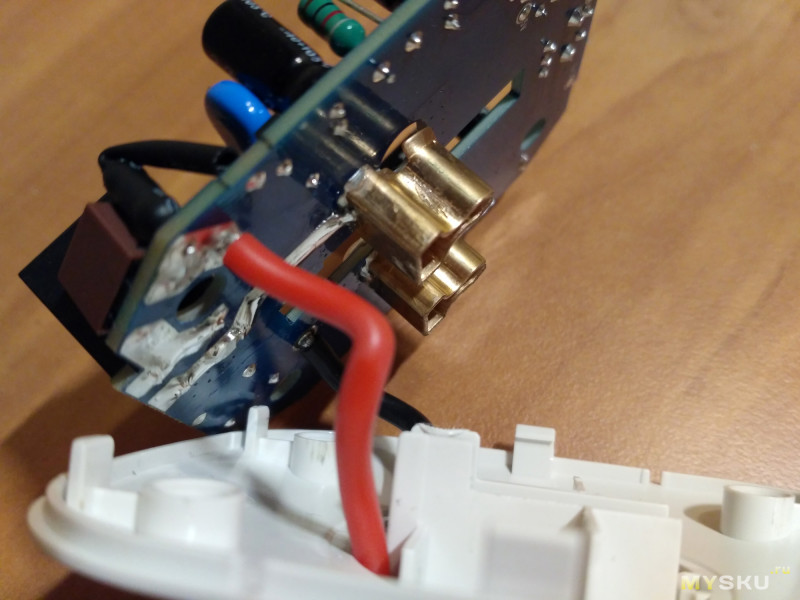

На этой фотке видно жирную застывшую каплю флюса или еще какой-то дряни. Видно так же и оплавленный кусок защелки удерживающей плату. Такое впечатление, что это от паяльника. Потому что в последующих тестах розетка едва нагревалась даже на максимальной кратковременной нагрузке и еле-еле теплой при постоянной нагрузке в 2 кВт.


Поскоблил контакты ножичком. Медь, под ней снова медь. Вернее так: желтый металл, внутри тоже желтый. Ну магнит не действует.

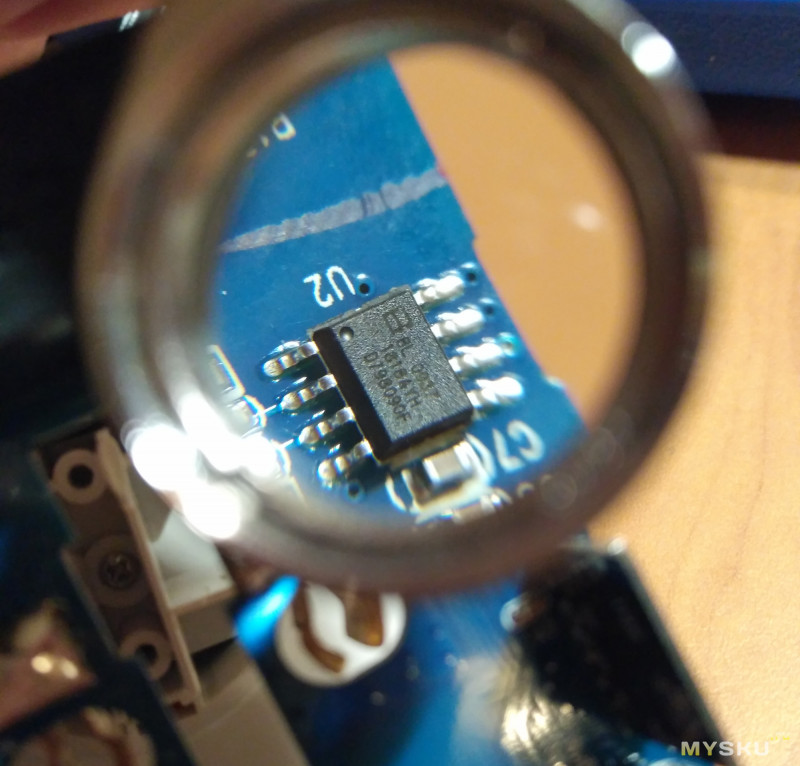

Вот это собственно чип BL0937, который и считает потребление энергии. Даташит хотя бы на английском языке найти не смог.

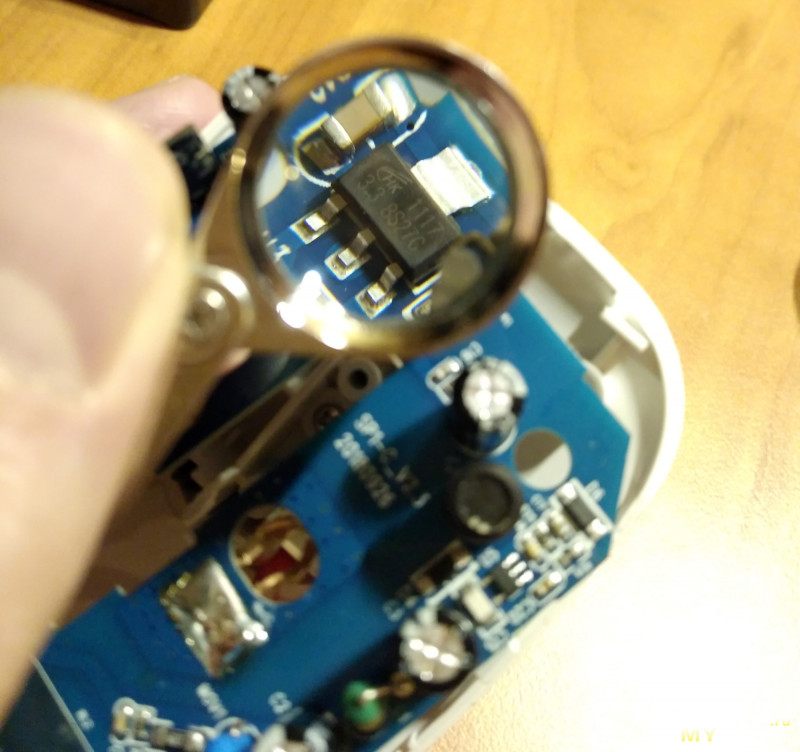

Регулятор напряжения на 3.3В, очевидно для ESP-шки.

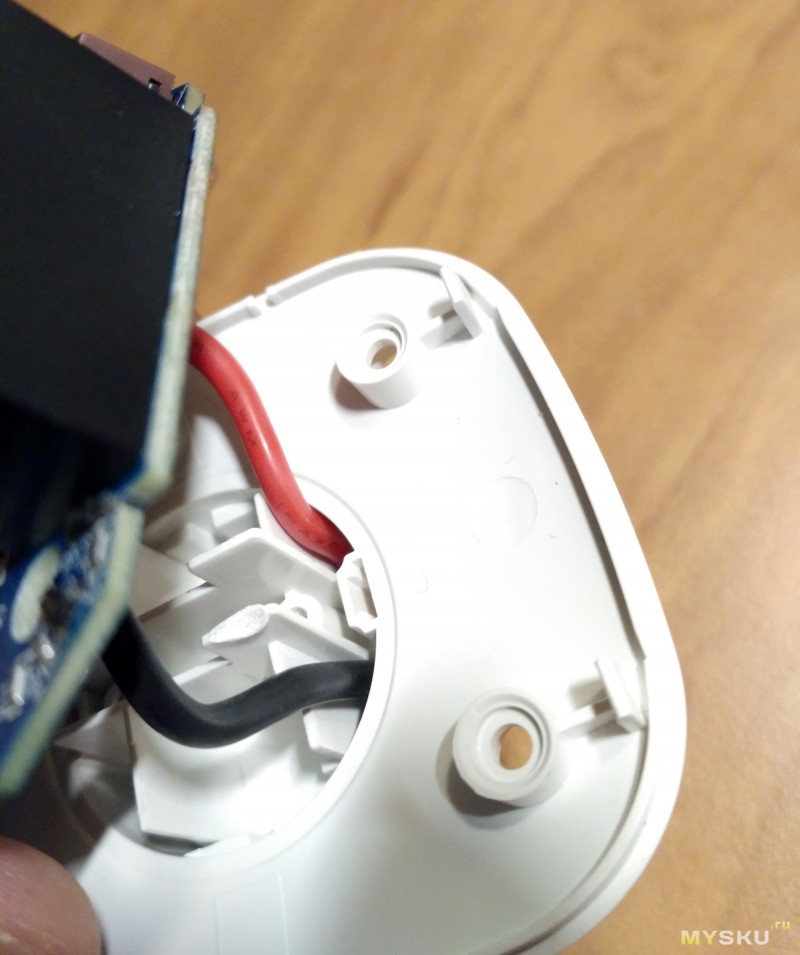

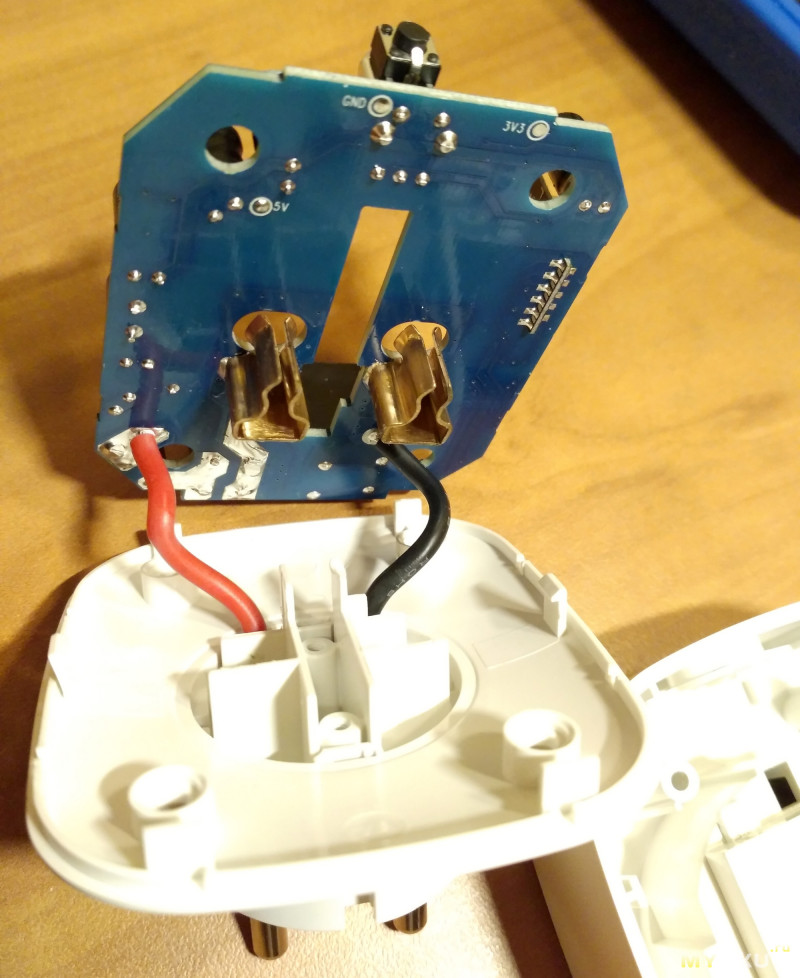

Соединительные провода толстенькие — 16 AWG.

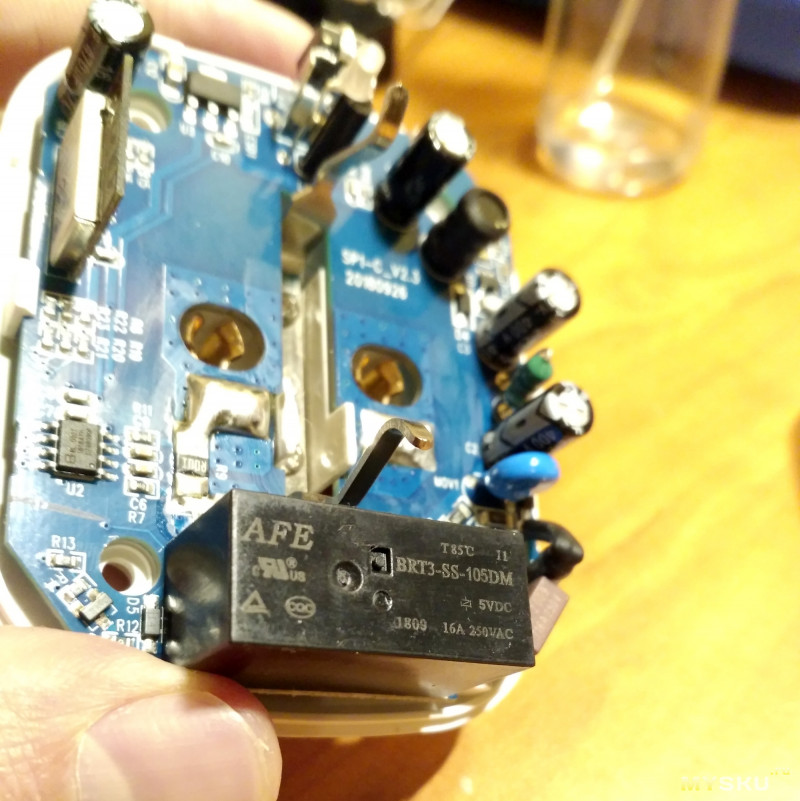

Ну релюха все ж на 16А. Даташит.

А вот собственно и кнопочка. Кнопочка весьма приятная на ощупь)

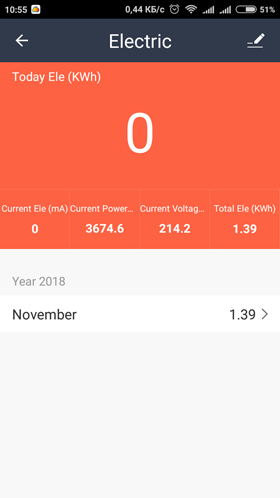

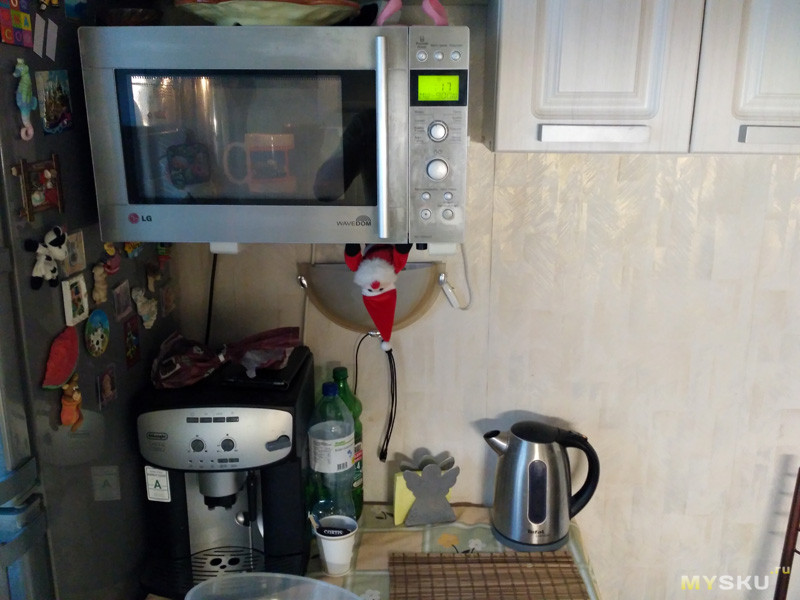

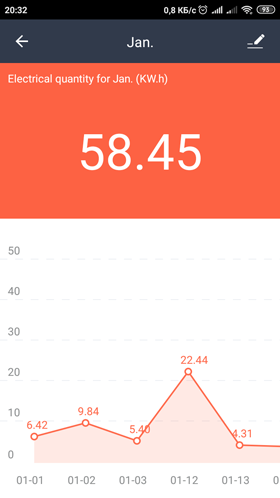

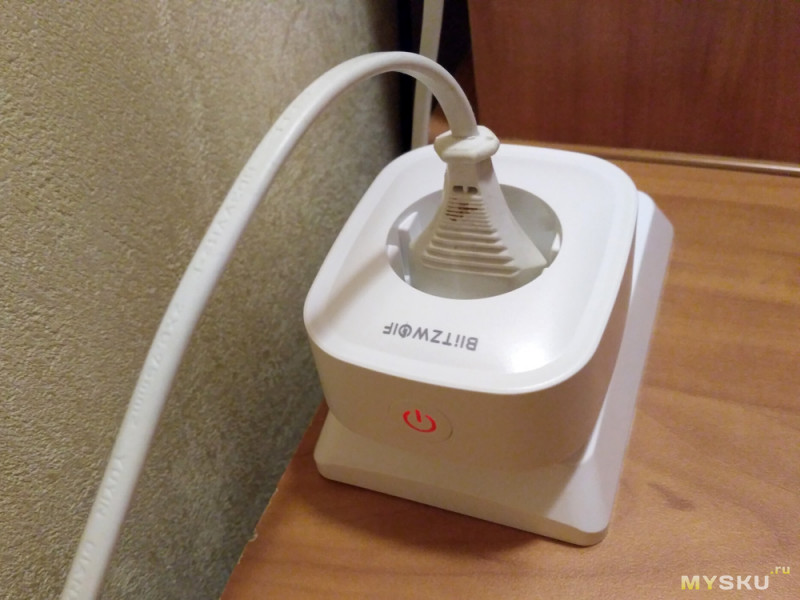

Ну в итоге подключил все, что смог: СВЧ, чайник, холодильник. При превышении мощности по показаниям в приложении 3600 Вт, розетка отключается. Причем отключается реле нагрузки, сама розетка продолжает работать и остается онлайн.


Вот тут до включения компрессора холодильника и когда он включился. После срабатывания защиты и отключения нагрузки, показания тока сразу сбрасываются на ноль, мощность еще какое-то время отображается и потом тоже обнуляется.

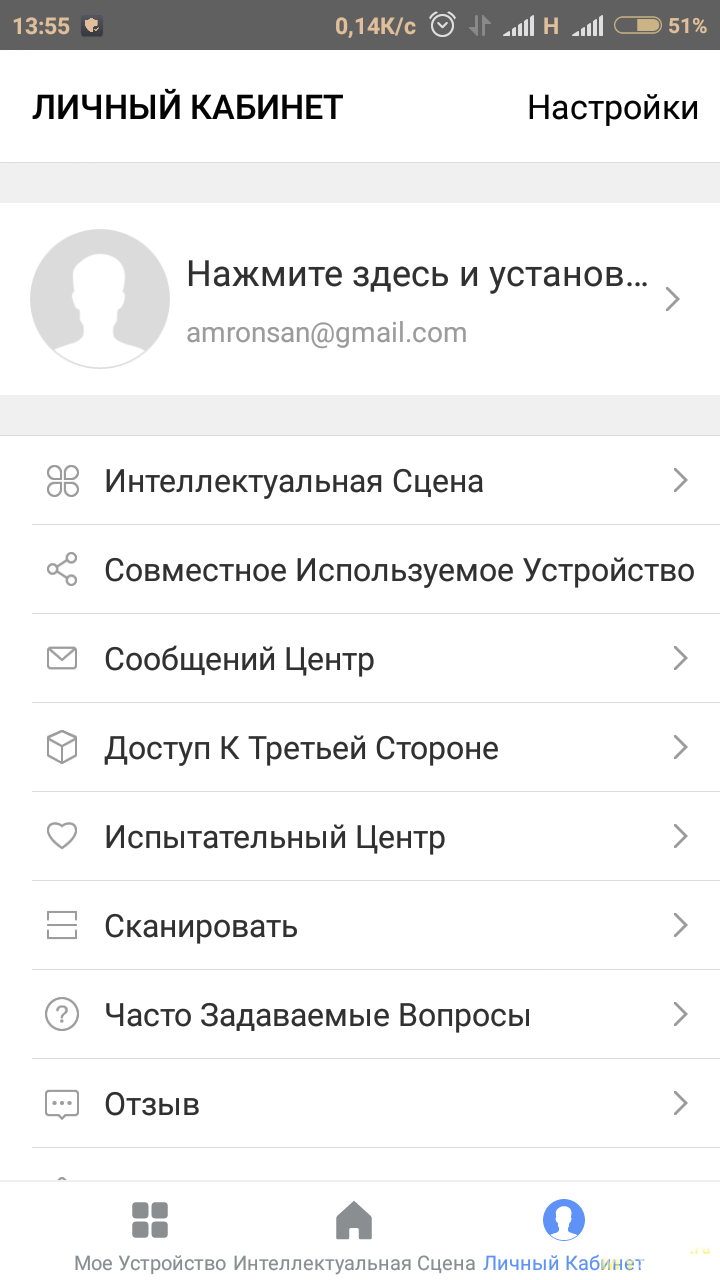

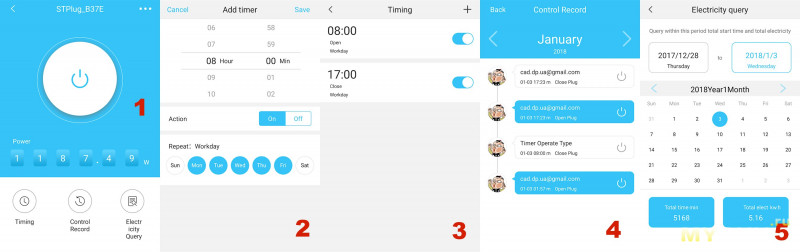

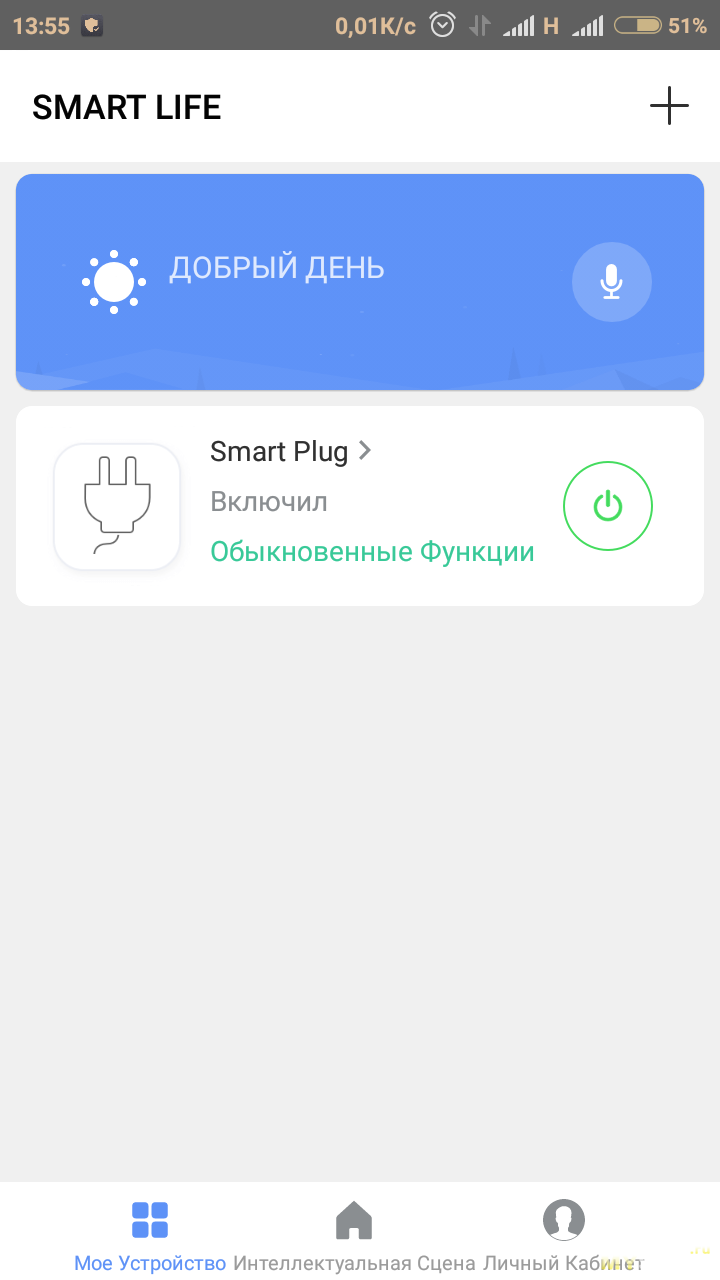

Вообще рекомендуемое приложение Smart Life мало чем отличается от подобных и заслуживает внимания лишь раздел измерений и статистики, которые показал выше. Все приложение на английском языке. Но к счастью розетка прекрасно работает с более руссифицированным приложением Digma SmartLife. Хотя самый интересный раздел измерений по прежнему остался на английском языке (при том, что для родных устройств Digma этот раздел все же на русском). Добавление розетки в приложение схоже с Sonoff и прочими: включаем устройство в розетку, зажимаем кнопку на несколько секунд и начинаем процесс подключения в приложении, указав данные WiFi-сети. Приведу скрины с подключением и работой приложения Как я уже говорил, управляется розетка ESP-шным модулем и в списке устройств домашней сети выглядит, как ESP_F0C738

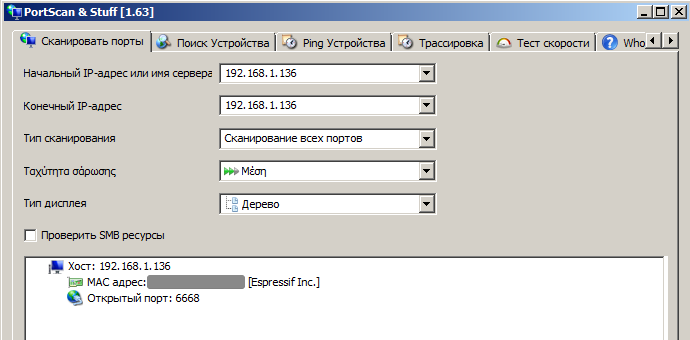

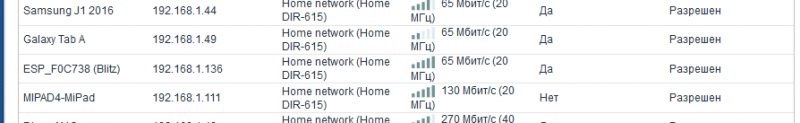

Открытый порт удалось найти только один

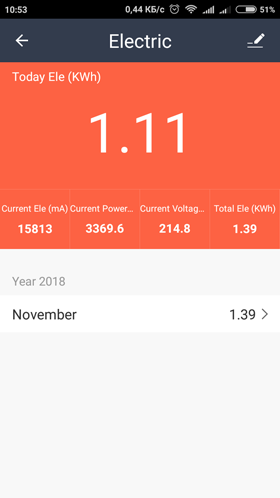

Что же касается нагрузки. Сначала на розетке висел тройник с чайником, СВЧ и холодильником в течение месяца, чтобы быть под присмотром, если что. Теперь вот уже пару месяцев розетка трудится у меня на даче для управления работой бойлера на 2 кВт. Никаких сколько-нибудь значительных нагревов розетка не испытывает при длительной работе (котел нагревается до рабочей температуры примерно за 3 часа). Управление стабильное, розетка все время онлайн и может быть включена из любой точки Земли через Интернет. Ни разу за это время не приходилось ее выдергивать для сброса. Кстати, при отключении электричества и потом включении, розетка помнит свое состояние вкл/выкл. Вот правда не проверял сохранность таймеров, постараюсь проверить, если не забуду. Также возможно создавать всевозможные сценарии или подключить к Alexa. Есть поддержка IFTTT (поиск по словам SmartLife). Но всякими сценариями и прочей умностью я все равно не пользуюсь. Мне хватает за глаза таймера, который включаю по приезду на дачу в пятницу к ночи, чтобы котел нагрелся к утренней помойке. Таймеров можно создать несколько, на включение и выключение. По сути это не таймеры, а будильники, т.к. совершают действие к какому-то времени, например, как у меня Включение в семь утра (07:00). Но есть также и именно таймер, т.е. совершение действия через определенный промежуток времени, например, через час. Насчет статистики и показаний потребления могу сказать, что оно не совсем точное. Показания розетки несколько отличаются от показаний измерительной розетки, чаще в меньшую сторону. Отклонения около 10%. Мне такой точности вполне хватает.

Таким образом могу сказать, что умной розеткой от волков я доволен и если спросят, какую выбрать, посоветую именно её. Цена гуляет от $8.99 (типа предзаказ) до $12.99 (как сейчас), так что можно подождать. Всем добра и спасибо за внимание.

P.S. Строго говоря, есть розетка Sonoff S31 на 16А и с замером потребления, но почему-то с евро-вилкой их нет. Или может я не нашел. Да и видок у нее — отпад.

P.P.S. Сейчас, кстати, для предзаказа доступна еще розетка BlitzWolf® BW-SHP5 за $15.71. Отличается она от сабжа видимо только наличием 2xUSB на 2.1А

картинки

P.P.P.S. Проверил, как работает розетка без Интернета. Оказалось, что чисто по локальной сети можно вкл/выкл розетку, а вот настройки расписания, таймеров и статистика потребления недоступны. При этом розетка помнит свое расписание и без Интернета, и таймер срабатывает.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Умная розетка от Сяоми — версия номер 2

Этой весной Сяоми обрадовала поклонников новыми устройствами, для организации «умного дома», по типу датчиков влажности, температуры и так далее. В этом обзоре обновленная модель умной розетки. К сожалению, у меня не было в руках первой ее версии, поэтому сравнения не будет, но взамен будут потроха и русская apk.

18.* — Товар предоставлен магазином…

✔ ХАРАКТЕРИСТИКИ


Current: 10A
Material: 750 Degree High Temperature Fire Resistant Materials
Input Voltage (V): AC 90 — 250V
Output Voltage (V): AC 180 — 250V
Power (W): 2200W

✔ УПАКОВКА И ВНЕШНИЙ ВИД


Вначале и не понял, что находится в кульке, очень маленькое и квадратное.

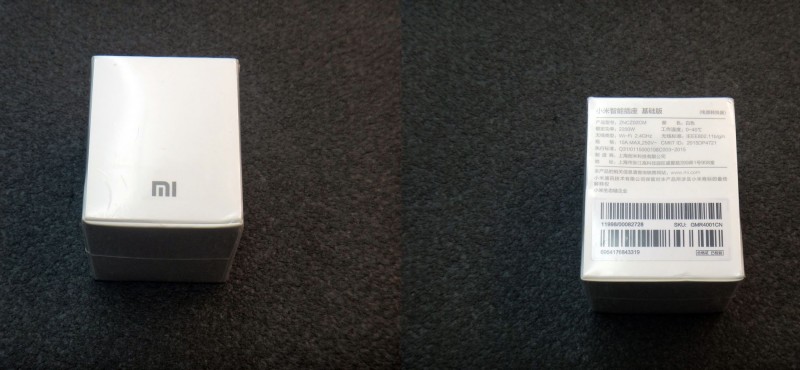

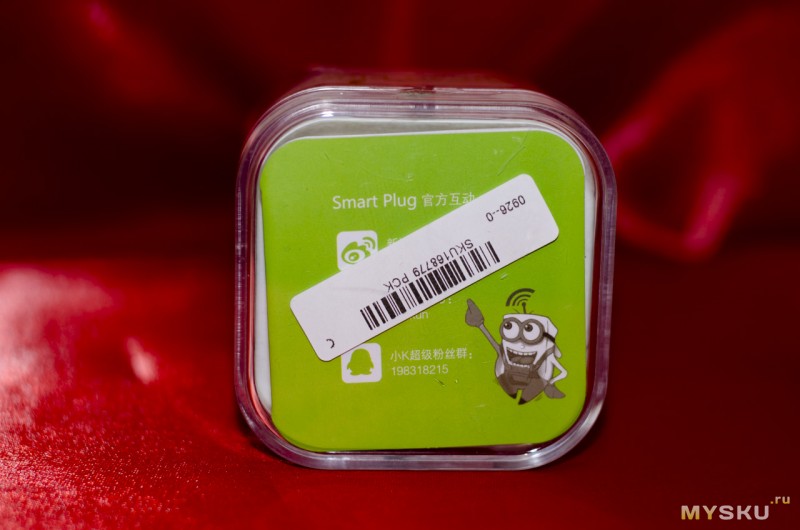

А внутри находилась коробочка, которая больше всего напоминает упаковку женского крема или коробочку для хранения колец, чем упаковку умного девайса.

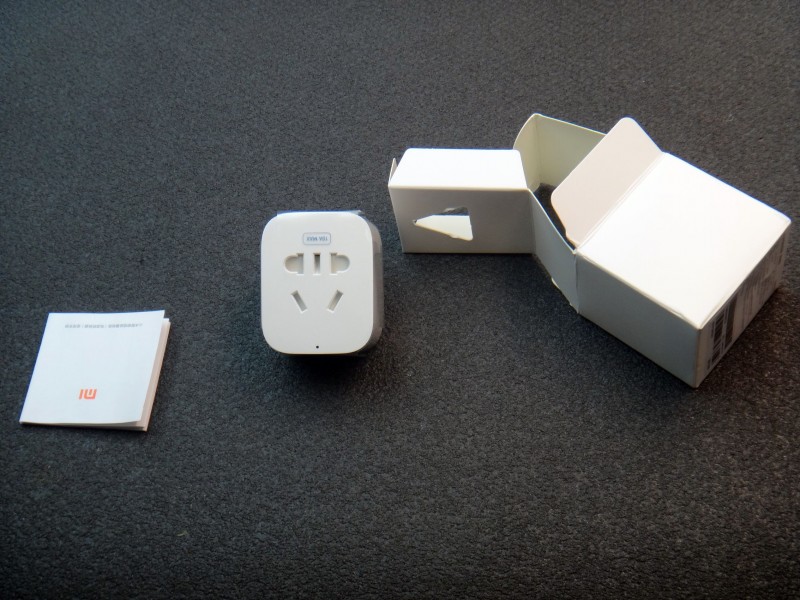

В коробке без излишеств, инструкция да и сама розетка.

Как и большинство устройств от Сяоми, розетку дополнительно упаковали в транспортировочную пленку.

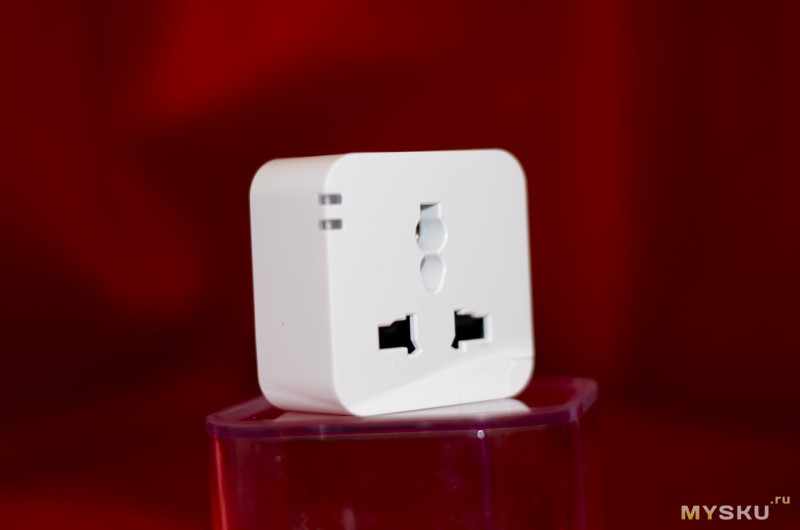

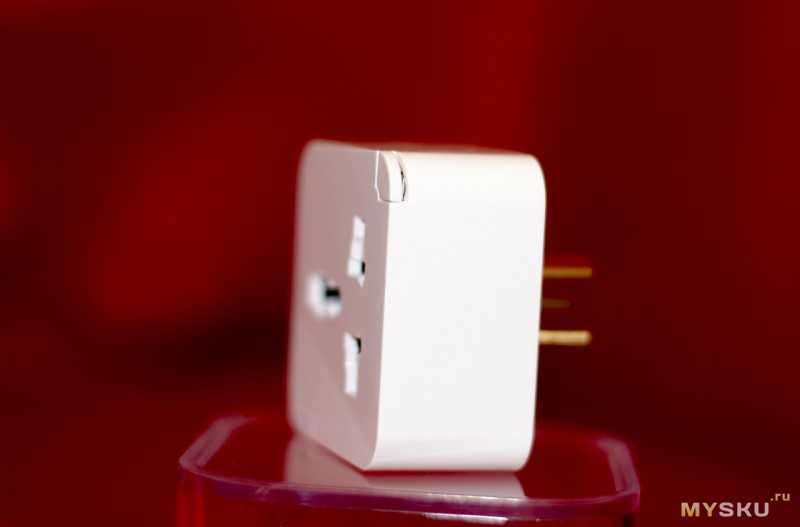

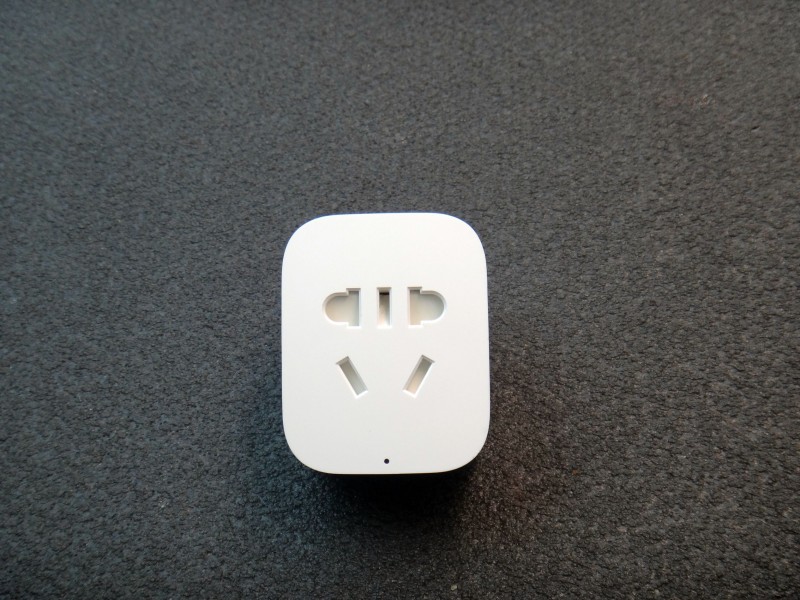

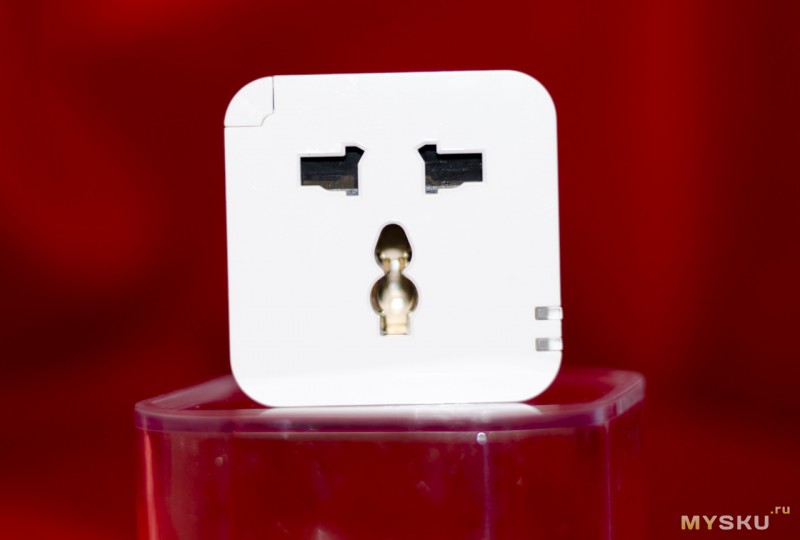

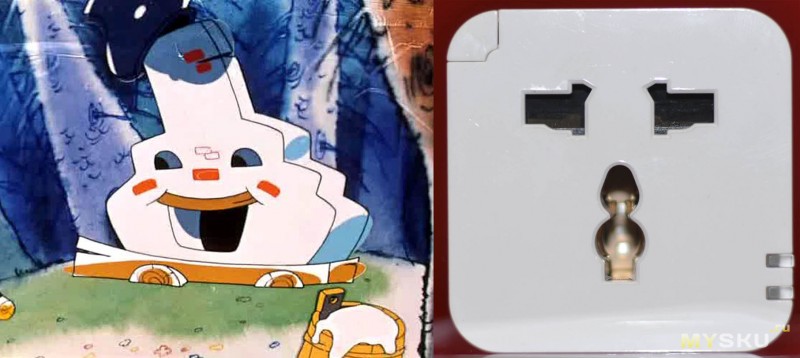

Саму розетку сделали универсальной, в нее можно вставить, как и европейский штекер, так и китайский или американский. Защита от шаловливых ручек, а вернее гвоздиков и проволочек детишек присутствует.

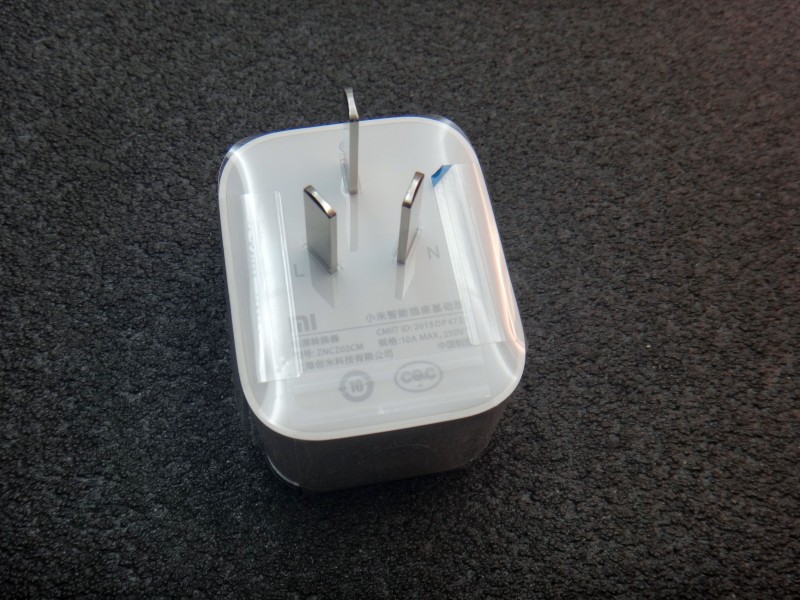

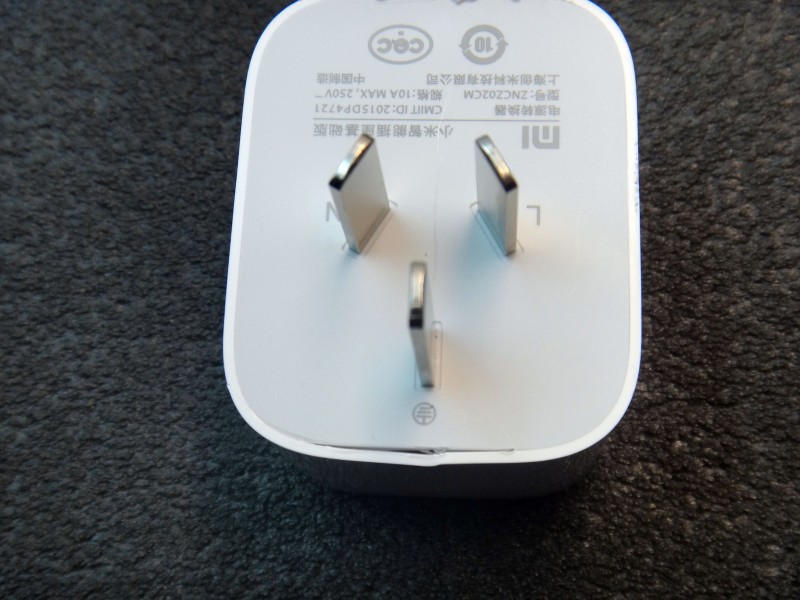

А вот «родная» вилка сугубо китайская, это отнесу к минусам, необходимо приобретать переходник. Заземление в наличии.

Присутствует физическая кнопка управления розеткой, которая при отсутствии под рукой смартфона позволяет выключить или включить розетку. Информация о состоянии ( вкл/выкл) розетки передается на смартфон.

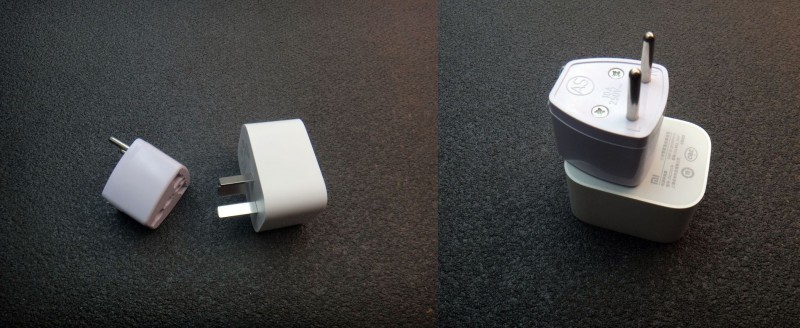

У меня есть универсальный переходник, но по размеру он как еще одна розетка.

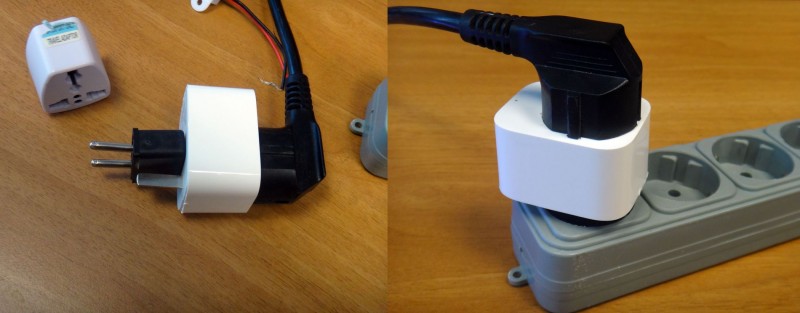

Решил проверить с обычным переходником, которые часто идут в комплекте с китайскими гаджетами. «Нога» заземления торчит, но в глубокую розетку вошло как родное, сидит довольно крепко, не шатается.

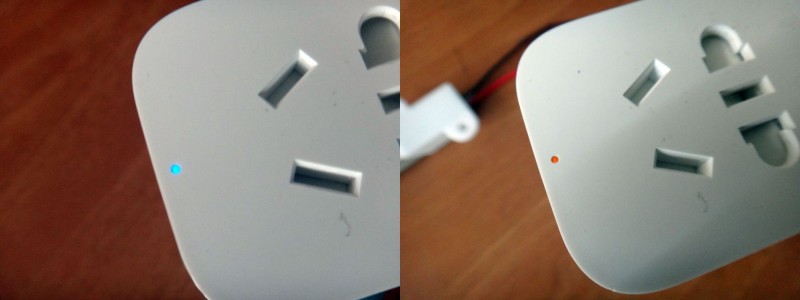

В розетке присутствует два светодиода, но они практически незаметны. Оранжевый моргает когда розетка находится в режиме ожидания подключения, синий моргает когда нет связи с WiFi, в нормальном режиме работы синий светодиод горит постоянно.

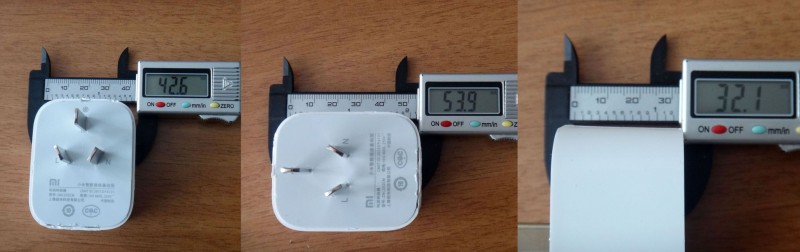

Размеры розетки.

✔ ЧТО ВНУТРИ


Разобрать просто так, не повредив розетку, у меня не вышло, сломал два медиатора, карточкой просто не поддевалось, пришлось ножиком. В итоге испортил пластик.

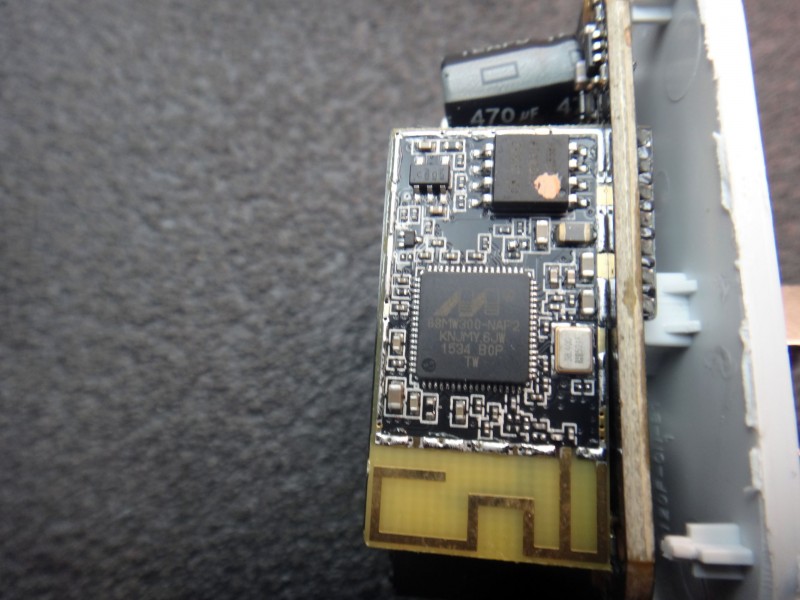

За WiFi и «мозги» отвечает чип Marvell 88MW300/302 Wi-Fi Microcontroller — ARM Cortex-M4F CPU и 802.11 b/g/n Wi-Fi.

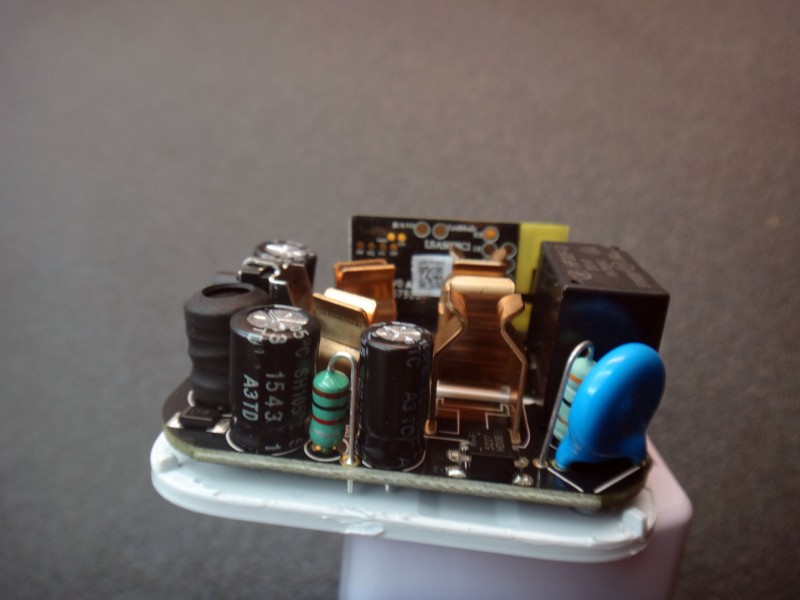

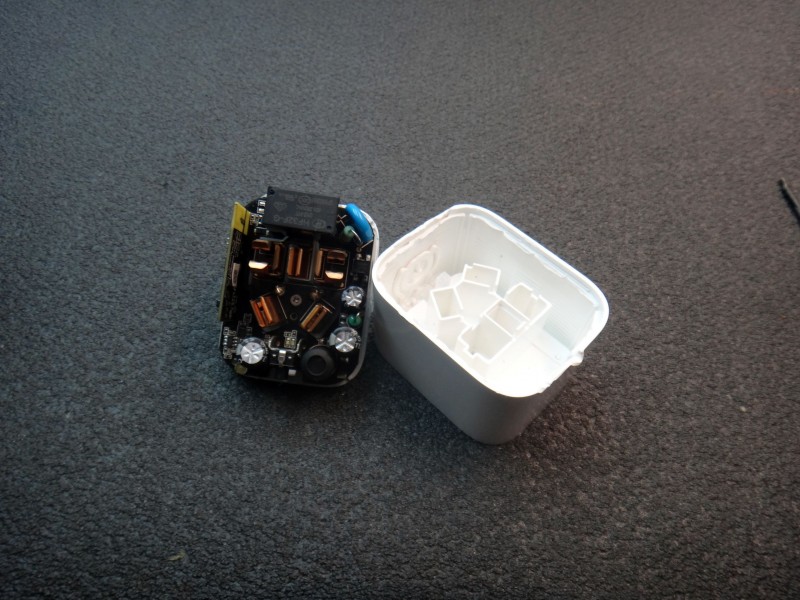

Внутренности.

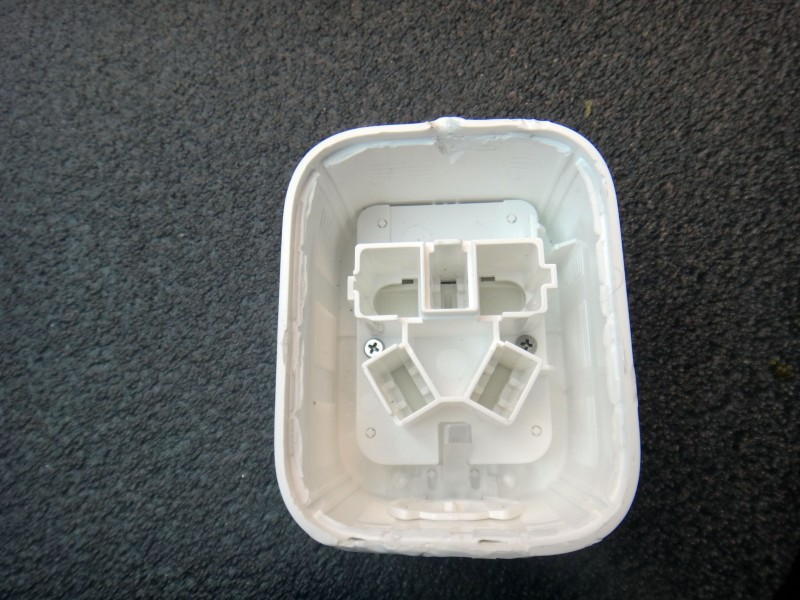

Обратная сторона с защитой от детей.

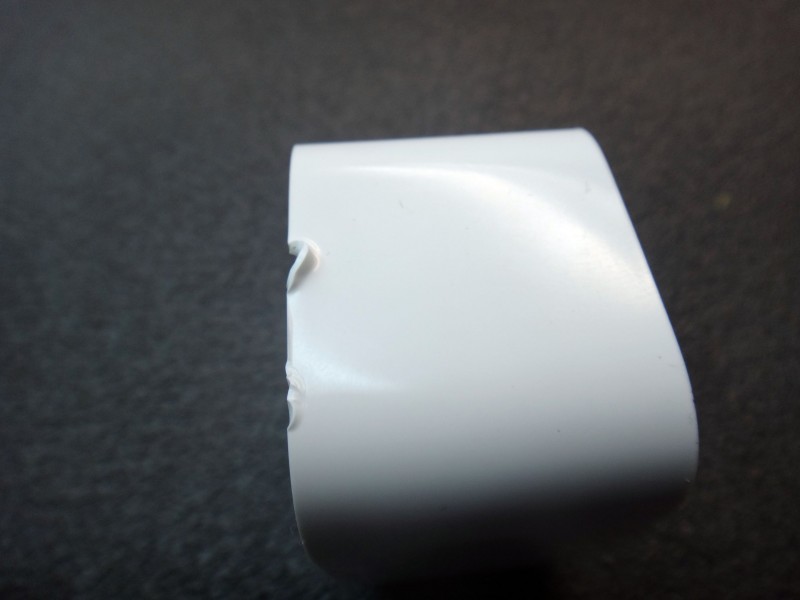

Следы вскрытия.

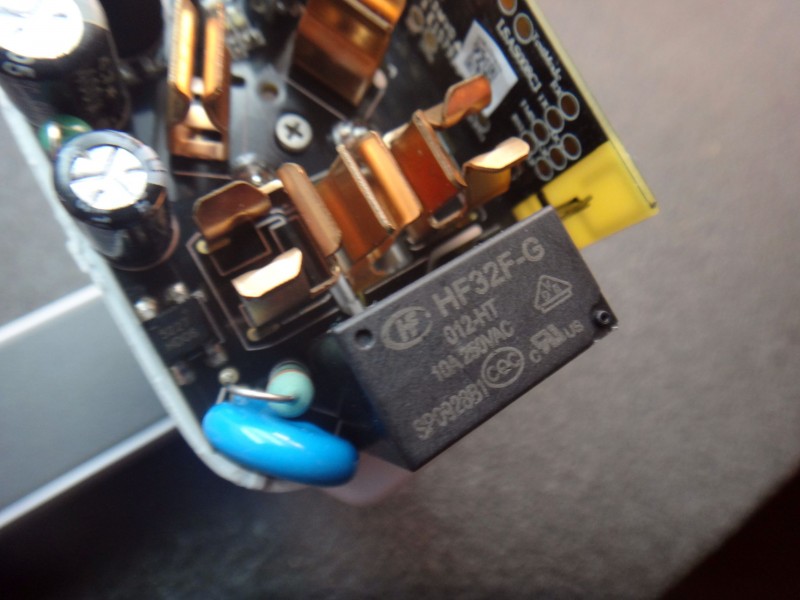

Электромагнитное реле HF32F-G/012-H.
Макс. постоянное напряжение переключения — 30В
Максимальный ток переключения — 10A
Макс. переменное напряжение переключения — 250В
Максимальная переключаемая мощность — 300Вт
Номинальное постоянное напряжение катушки — 12В
Максимальное напряжение катушки -15.6В
Сопротивление катушки — 320Ω
Мощность катушки — 450mВт

Следов флюса или «соплей» нет.

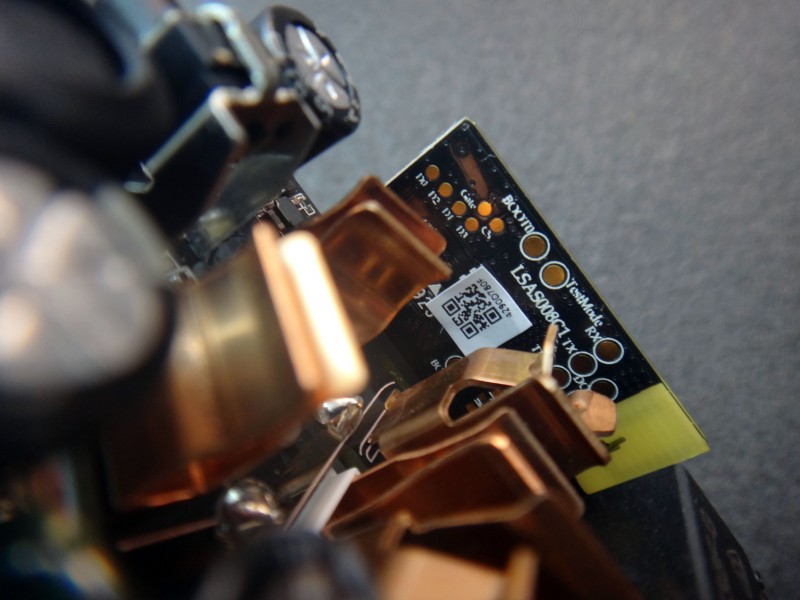

На плате есть дополнительные контакты для тестов и прошивки.

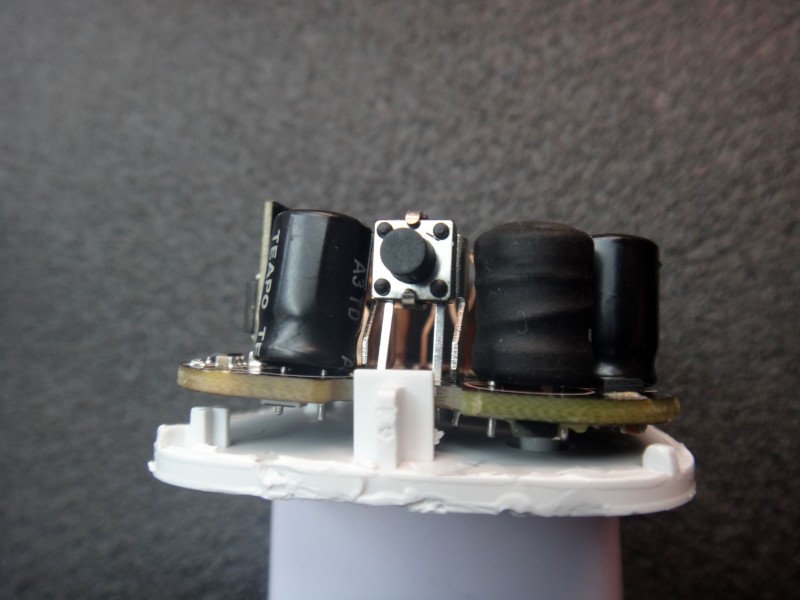

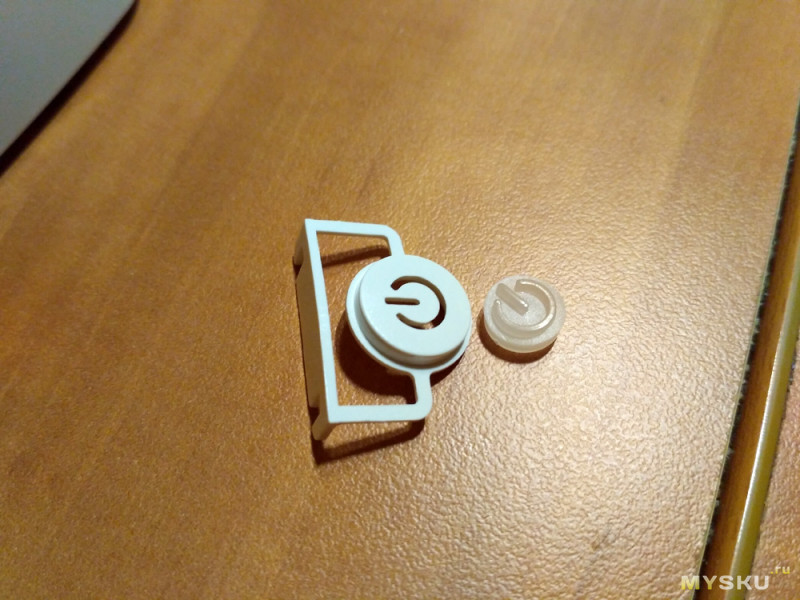

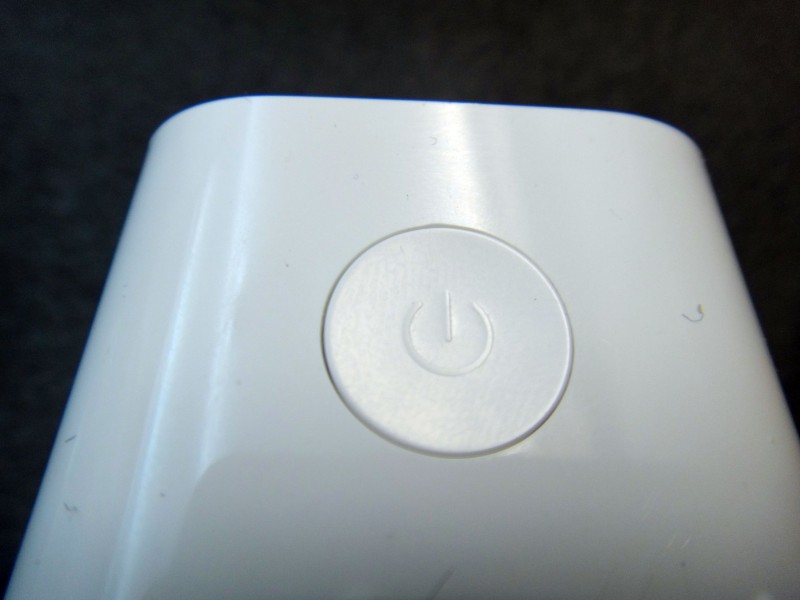

Кнопка включения.

✔ ПО

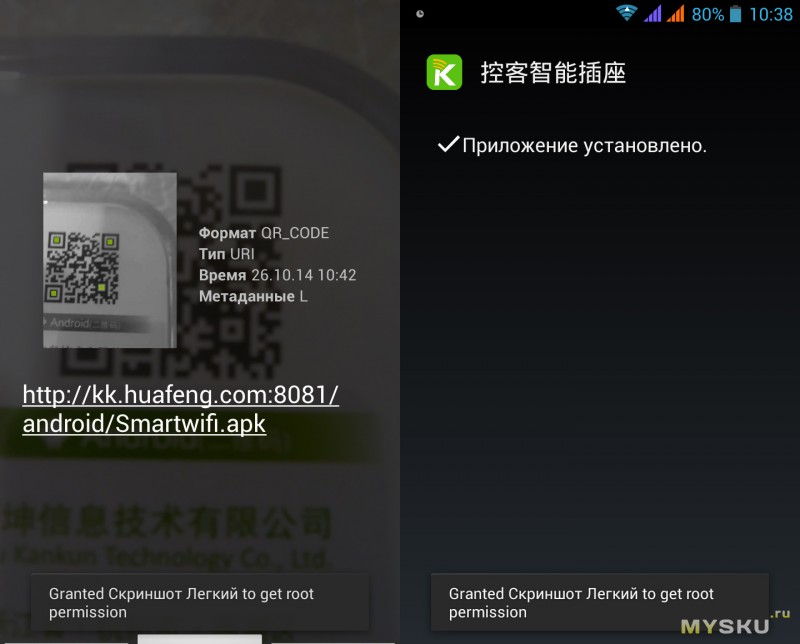

Скачивать ПО с помощью QR кода не рекомендую, у меня получилась китайская версия.
Качал отсель — 4pda.ru/forum/index.php?showtopic=661250 ( есть версия для iOs)

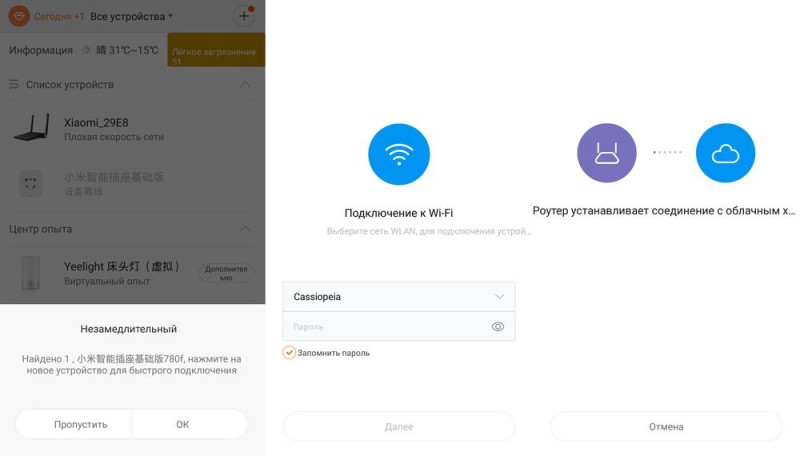

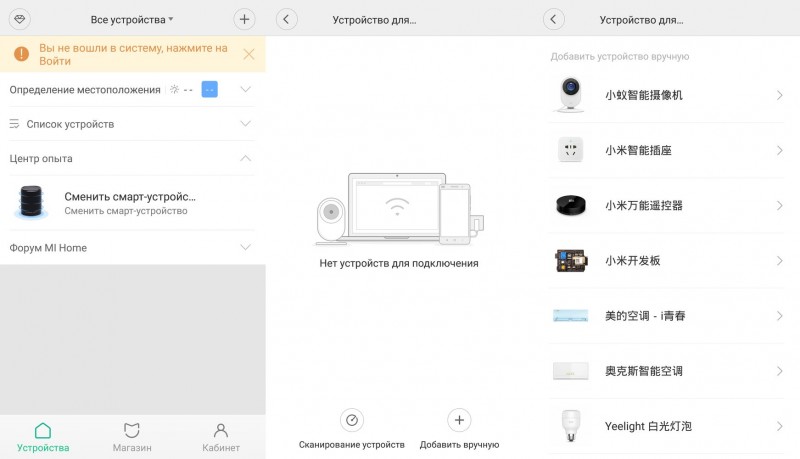

Первым делом необходимо создать и зайти в аккаунт, потом просканировать устройство и/или выбрать его из списка вручную.

У меня автоматический сканер ничего не нашел, пришлось сбрасывать розетку. Для этого включаем ее, ждем пока начнет гореть или мигать синий светодиод и удерживаем кнопку включения розетки 5-7 секунд. Розетка перезагрузится и светодиод начнет моргать оранжевым светом, после этого ПО самостоятельно обнаружит новое устройство. Далее, необходимо выбрать WiFi сеть в которой будет работать розетка и пароль для подключения.

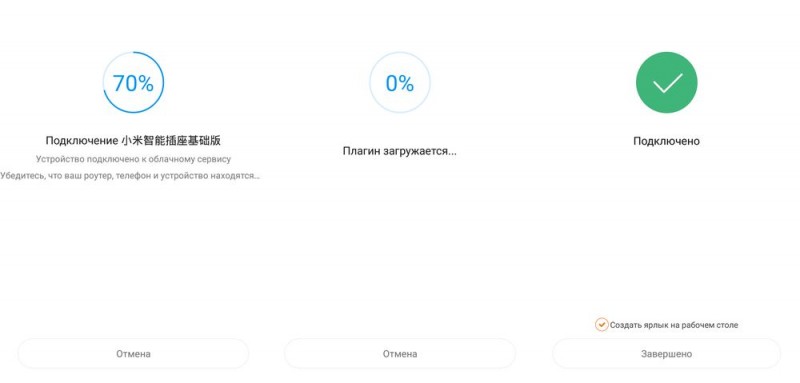

После этих действий розетка сохранит настройки в «облаке» и скачает нужный плагин — apk, для управления.

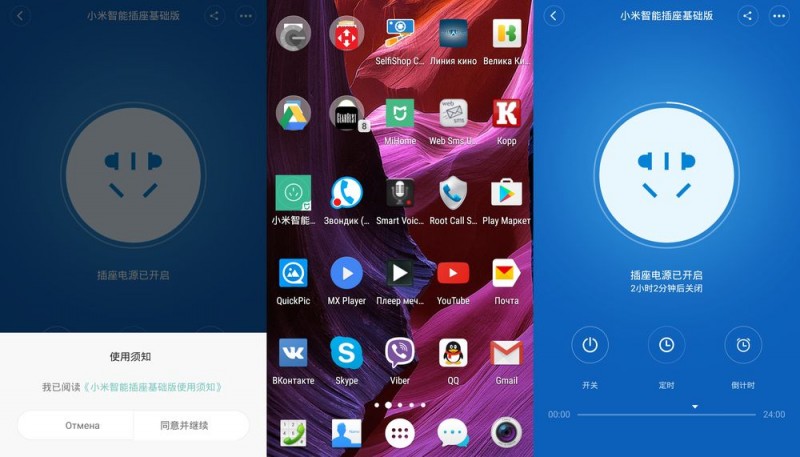

На рабочем столе создается ярлык управления именно розеткой, можно быстро включить или выключить, минуя запуск MiHome. Основной минус — полностью китайский интерфейс, где кроме пиктограммы розетки ничего и не понять толком…

Но это не будет преградой, если в телефон есть root, а если его нет, то попробуйте настроить по скриншотам или по видео обзору, главное запомнить и понять принцип, и чуть-чуть потренироваться.
А если у вас есть root, то скачиваем русифицированный плагин — drive.google.com/folderview?id=0BzFWe26yNg9DeXhKRWJDUkttQVk&usp=sharing&tid=0BzFWe26yNg9DTEVsV3RvbTZjUGc
И в папке /data/data/com.xiaomi.smarthome/files/plugin/install/mpk/262 заменяем файл 2252.apk на скачанный.

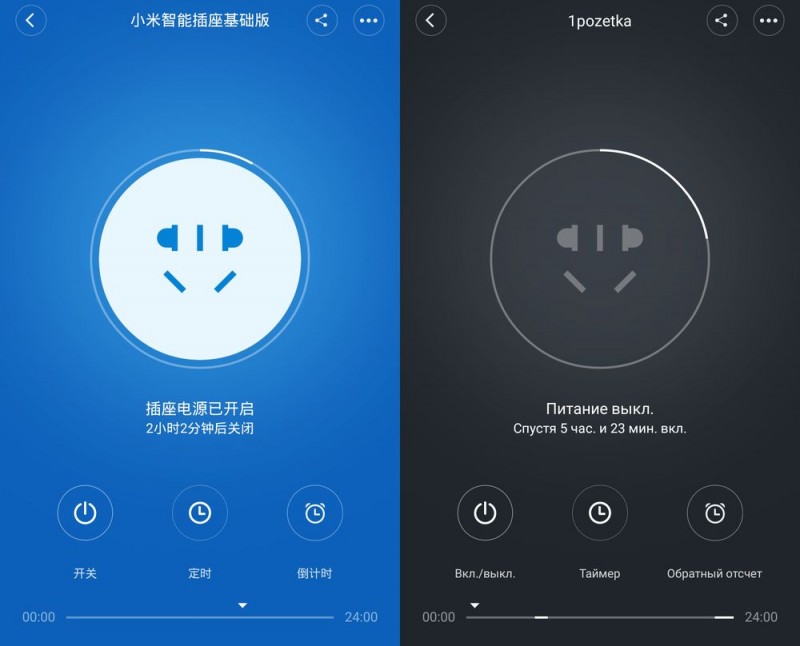

В итоге получаем нормальный интерфейс управления — синий розетка активна, черный, соответственно, выключена.

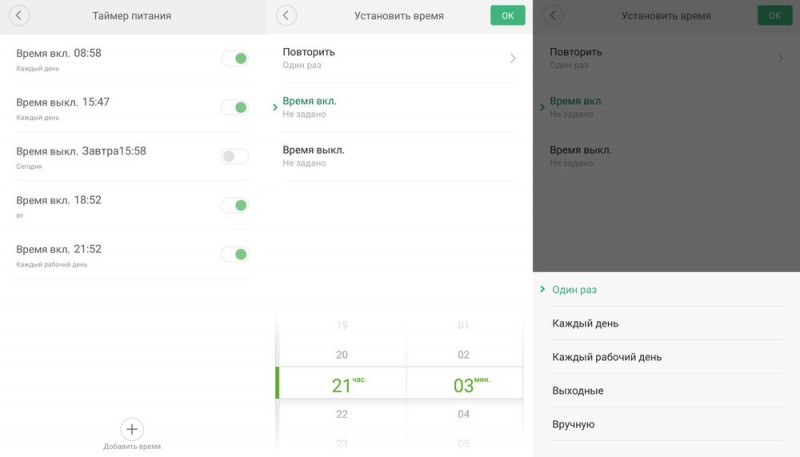

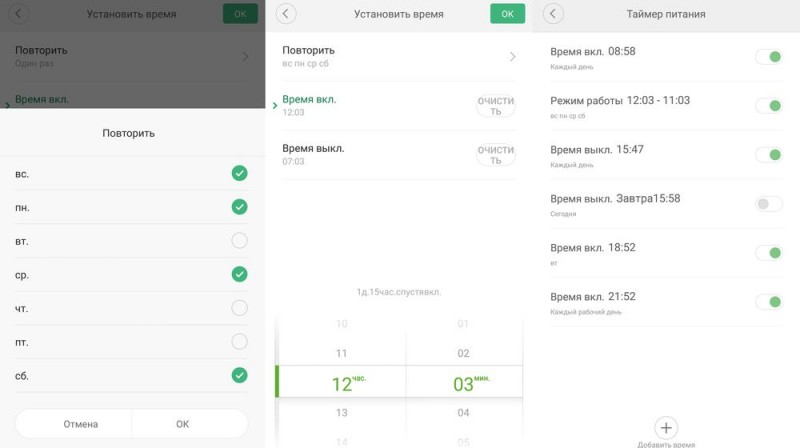

Наверное, основой фишкой является установка таймеров работы.

Таймеров действительной на любой вкус и день недели, можно включить розетку в понедельник, а выключить, например, в среду и т.д.

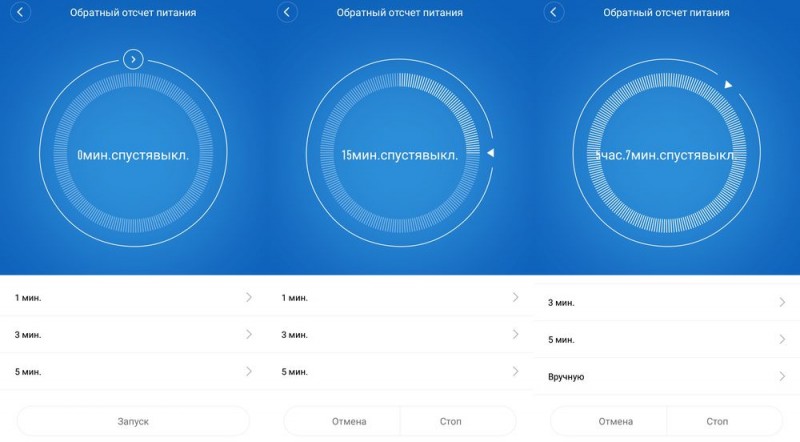

Еще одна фишка розетки это быстрый таймер для включения или выключения. от 1 минуты до 24 часов.

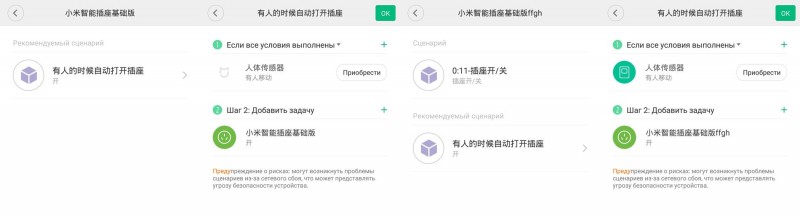

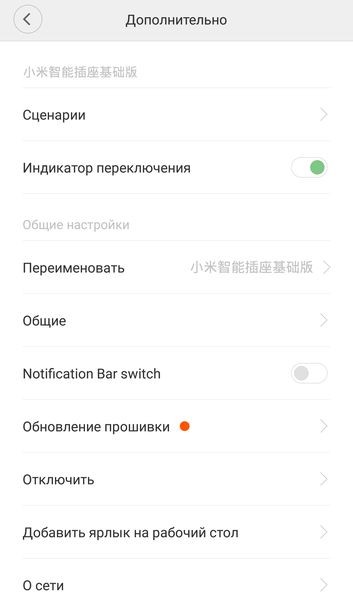

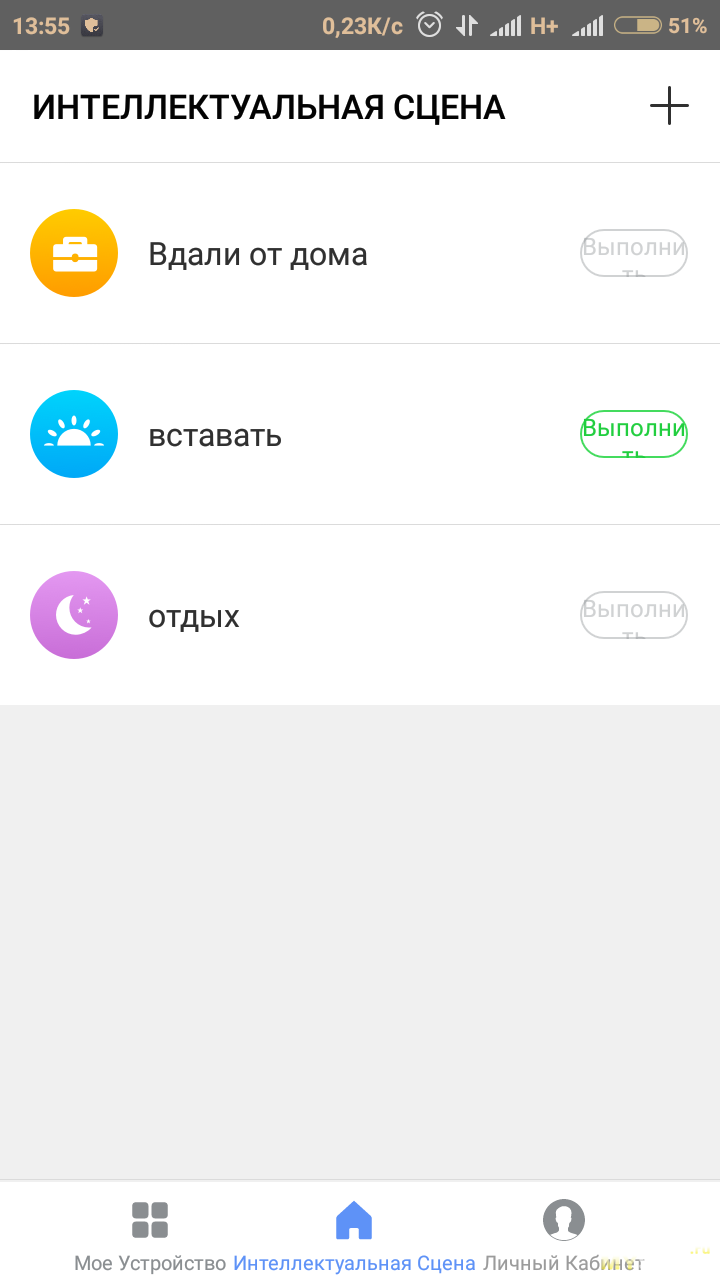

В меню можно переименовать розетку, и задать сценарии.

Сценарии пока нет возможности русифицировать, так как они напрямую загружаются с китайских серверов. Насколько я понял это пример условий работы с другими умными гаджетами, поднялась температура — включить кондиционер, опустилась включаем печку и т д.

✔ ВИДЕООБЗОР

✔ ВАЖНО

Розетка ЗАПОМИНАЕТ состояние, если была включена и пропало напряжение в сети, то включиться при появлении напряжения. Если была выключена, то соответственно ничего не произойдет, будет выключена.

Второй важный момент. Если вдруг пропал интернет, то таймеры и обратный отсчет БУДУТ РАБОТАТЬ, делая эту розетку действительно автономной. Без интернета только не будет возможности удаленно ей управлять или изменять тайминги!

✔ ИТОГО

Самой отличной фишкой, которая мне пришлась по душе, является то, что всеми настройками, сценариями и банальным включением-выключением можно управлять не находясь в одной сети с розеткой, а таймеры можно также добавлять или изменять даже находясь в нескольких километрах от дома. Идея со сценариями тоже очень интересная, но для этого нужен перевод и наличие других умных устройств от Сяоми. Как и почти все продукты от Сями выполнена качественно, к внутренностям претензий нет. К минусам отнесу китайскую вилку, китайское ПО, к которому или надо привыкнуть, или с помощью небольших знаний и root’а в телефоне установить русифицированный плагин.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Умная розетка Вай-Фай: как подключить и настроить устройство, а также описание чудо-прибора

Умный дом с каждым годом становится всё более реальным и обыденным. У каждого есть хоть один бытовой прибор, который контролируется дистанционно. Примеров много — телевизор, музыкальные центры и многофункциональная акустика, освещение, холодильники и т. п. Конечно, такие системы дорогие, особенно при контроле через Wi-Fi интерфейс или интернет с мобильного устройства. Наиболее доступный гаджет такой категории — умная розетка для управления подключением техники к сети.

Что это такое?

Это модифицированная классическая розетка, которая функционирует под управлением смартфона или планшета. На мобильном устройстве устанавливается приложение, которое контролирует через канал Wi-Fi работу розетки. Различают приборы внутренней или наружной конструкции, с разными типами и формами входов, функций. Цена приборов значительно выше классических аналогов, однако с развитием технологий и здоровой конкуренции на рынке устройства становятся всё более доступными и усовершенствованными. Ниже представлена схема Wi-Fi розетки:

Преимущества и недостатки

Преимущества управляемых по радио-, GSM- или Wi-Fi каналам розеток:
  • снижают энергозатраты и позволяют существенно экономить на электроэнергии;
  • с одного ДУ пульта можно контролировать сразу несколько приборов;
  • сигнал, который исходит с передатчиков пульта, свободно распространяется даже сквозь стены и другие конструкции;
  • подключается просто, реконструкции или сложного монтажа не требует;
  • высокая стойкость к помехам сигнала.
Недостатки:
  • если стены или перегородки содержат армирование или металлические конструкции, то интенсивность сигнала существенно снижается;
  • могут иногда фиксироваться «ложные» срабатывания;
  • запрещается использовать людям с установленными кардиостимуляторами и другими имплантами, которые работают на электричестве;
  • сравнительно высокая цена.

Виды и характеристики

Выпускаются двух основных типов:
  • Встраиваемые – устанавливаются при ремонтных работах и жёстко фиксируются стене, поэтому нужно заранее определить допустимые нагрузки и цели применения (как установить розетки и выключатели своими руками?).
  • Накладные – работают по типу переходников или тройников с программируемым интерфейсом. Помещаются в классическую розетку без монтажа.
По управлению приборы делятся:
  • на получающие и обрабатывающие команды через интернет;
  • радиоуправляемые;
  • контролируемые GSM-сетью.
В зависимости от конструкции:
  • одиночные — самостоятельные приборы, контролируются ДУ;
  • несколько выходов на одной розетке с разграниченным управлением, поскольку в работе гнёзда не зависят друг от друга и могут отключаться ил подключаться отдельно;
  • много розеток с одной ведущей, которая контролирует остальные;
  • сетевой фильтр с радиоуправляемым интерфейсом с возможностью отдельного или одновременного подключения элементов.
Розетки с радио-, GSM- или Wi-Fi управлением поставляются в полной комплектации, включая пульт дистанционного управления.

Как работает?

Первые разработки «умных» розеток представляли собой приборы, которые могли контролироваться мобильным устройством через звонки или отправку СМС-сообщений. Но они отходят на второй план и замещаются изделиями, контролировать работу которых можно удалённо через интернет. Достаточно иметь:
  • смартфон с ОС Андроид;
  • приложение с настройками для выбранного типа розетки;
  • элементарные знания о принципах работы и способе эксплуатации прибора.
Можно после выхода из дома отключить питание локально в отдельных выходах и комнатах квартиры. Особенно актуально для тех, что часто спешит и может забыть выключить утюг, обогреватель или свет. Сначала сигнал подаётся в аппаратную часть умной розетки. Там он обрабатывается, на его основе устройством совершаются нужные действия. Например, если для экономии автономное отопление в квартире отключается в отсутствие хозяев, то его можно включить за 1,5-2 часа до прихода с работы. Тогда не требуется сжигание топлива или электричества на период до трети и больше сутки, что экономит бюджет и сильно снижает оплату коммунальных услуг.

Внимание

Дистанция, на которую могут передаваться сигналы от устройства к розетке, составляет примерно 30 м, но есть модели, у которых этот показатель значительно меньше или несколько больше.

Для организации безопасности прибора, чтобы его мог включить только хозяин, каждой единице продукции присваивается IP-адрес, по которому устройство связывается с мобильным блоком-транслятором. В состав управляемой дистанционно розетки входит:
  • реле, которым размыкается или замыкается электрическая цепь;
  • контроллер – блок получения, трансформации и передачи команд от ДУ.

Как подключить и настроить умное Вай-Фай устройство своими руками?

Благодаря простоте конструкции умных Wi-Fi розеток схема подключения выглядит следующим образом:
  1. Проверить стабильность мобильной сети в месте установки.
  2. Для GSM-модели приобрести SIM-карту поддерживающего оператора — Билайн, МТС или Мегафон.
  3. Убедиться, что в подключённом тарифном плане есть пункт SMS-сообщений для отправки и получения.
  4. При входе подключить функцию запроса пароля (PIN-кода), пополнить на необходимую сумму счёт.
  5. Изучить инструкцию к прибору.
  6. В мобильное устройство или планшет установить сим-карту, подключить к сети (активировать), проверить баланс, чтобы сумма на нём была достаточной для использования услуги.
  7. Вай-фай розетку подключить к стационарной.
  8. Проверить её работоспособность. Устройства обычно оборудуются светодиодными подсветками, которые сигнализируют о наличии в подключаемой бытовой сети напряжения.
После подключения требуется выполнение настройки оборудования для сопряжения с приложением планшета или смартфона. По инструкции, которая идёт в комплекте, к прибору нужно привязать SIM-карту.

Важно

У разных производителей и моделей Wi-Fi-розеток могут быть индивидуальные особенности и способы настройки.

Общие правила настройки:
  1. Нагрузка, которая будет подключаться к изделию, должна быть ниже от номинальной – она указывается в документации прибора.
  2. Запрещается выполнять подключение возле обогревателя, печки или радиатора, вблизи водопровода, открытых жидкостей, в помещениях с повышенной влажностью, нестабильным микроклиматом, на открытом пространстве.
  3. Следует учитывать особенности программирования номером, которые также для разных моделей различны. Если предусмотрена защита от спама, разных СМС-рассылок, необходимо прописывать нужные номера.
  4. При установке важно учитывать диапазон расстояния между приборами и розеткой.
Обязательное условие для функционирования GSM-розетки – это хорошее покрытие в той местности, где находится квартира или дом. О том, как подключить розетку своими руками, читайте тут, а о том, как своими руками подключить 3 розетки, узнайте здесь.

Возможные неисправности

Две главные наиболее частые поломки:
  • В результате перепада напряжения или даже кратковременного отключения в бытовой сети настройки могут скидываться к заводским без отката к последним зафиксированным.
  • С роутерами некоторые умные розетки несовместимы. Для внесения настроек конфигурации, чтобы коммутировать приборы, необходимо воспользоваться услугами мастера.

Рейтинг 7 лучших моделей

На рынке можно встретить много разных моделей радиоуправляемых розеток популярных брендов или китайских «нонеймов». Рассмотрим популярные изделия, которые получили признание пользователей.

Digma DiPlug 100

Это наружный блок компактных размеров, что позволяет вставлять вилки приборов даже в соседние гнёзда в сетевом фильтре или тройных розетках. Корпус выполнен из прозрачного пластика, светодиодная подсветка в зависимости от нагрузки на прибор изменяет оттенок. Устройство рассчитано на силу тока 10 А, общая мощность подключаемого оборудования — не более 2,2 кВт. Коммутация с гаджетом идёт через канал Wi-Fi 802.11 b/g/n. Для подключения или отключения питания предусмотрен механический способ – есть кнопка на пластиковом корпусе. В программном плане интегрируется с Amazon Echo, Google Home, требует установки на смартфоне или планшете DIGMA SmartLife. Частота сети соответствует 2,4 ГГц, а пароль вводится при каждом подключении.

Digma DiPlug 160M

Прибор рассчитан на нагрузку в сумме до 3,5 кВт для бытовой сети напряжением 22 В с силой тока до 16 А. Для разных ОС мобильных устройств через App Store или Google Play требуется ПО Digma SmartLife. Нужно вводить пароль от используемой сети, поскольку само устройство не подсоединится, коммутации и отклика не будет.

Совет

По сравнению с модификацией 100 прибор немного большего размера и на 5 г тяжелее.

Приложением собирается разная статистика, которая позволит более эффективно использовать устройство.

Rubetek RE-3301

Отличается прочным, компактным, практичным корпусом, который не мешает соседним подключениям в сетевых фильтрах. Декоративный блок отличается стильным дизайном. Круговая подсветка сигнализирует о функционировании прибора, величине нагрузки от подключаемых устройств. Приложением задаётся яркость, интенсивность свечения СД подсветки, им отключается или подключается питание.

Внимание

При первом подключении нужно нажать кнопку на пластиковом корпусе, ввести данные пароля к сети, а далее все действия будут контролироваться дистанционно.

Рекомендуем посмотреть видео-обзор умной розетки Rubetek RE-3301:

GSM-розетка Alonio T6

Выпускается в белом цвете корпуса из прочного пластика, что допускает эксплуатацию при общей мощности до 3,5 кВт и с силой тока не более 16 А. Вес – 250 г, что тяжелее рассмотренных аналогов ранее.

Внимание

Среди преимуществ – внешний термодатчик, хотя на корпусе есть вентиляционные отверстия, что повышает безопасность изделия.

Другое преимущество — функционирование по расписанию. Может использоваться для контроля пульт ДУ, мобильное устройство через СМС или приложение на смартфоне. Из видео узнаете о работе и функциях GSM-розетке Alonio T6:

Xiaomi Aqara Smart Wall Socket ZiGBee

Устройство включает пару разных разъёмов:
  • под круглую плоскую вилку без заземления с верхним расположением;
  • под тройную вилку китайско-австралийского типа с заземлением.
Для первого запуска, механического контроля на корпусе есть специальная кнопка. Для подключения необходимо вставлять нулевой, фазный и заземляющий провода в соответствующие отверстия, которые выведены с обратной стороны розетки. Изделие компактное, квадратной формы со стороной 8,6 см и толщиной 4,5 см. При таких габаритах подключение в многорозетном фильтре или приборе не создаёт проблем для включения других устройств. При установке требуется монтаж подрозетника прямоугольной формы. устройств

Совет

Для контроля через мобильное о на гаджет устанавливается ПО.

Видео-обзор розетки Aqara Smart Socket ZiGBee для системы умного дома Xiaomi:

TP-Link HS110

Выпускается в светлом цвете, компактных размерах, однако комплектуется англоязычной инструкцией. Для фиксации применяется подложка из прочного картона. Оттенок гнезда, декоративного корпуса полностью белый, что отличает от предшествующей модели компании, где гнездо окрашено в серый цвет. За счёт крупных габаритов при установке в сетевом фильтре будет перекрывать соседние гнёзда. Для управления механического предусмотрены на корпусе кнопка для сигнализации подсветкой состояния параметров сети и клавиша для подключения устройства. Максимально допустимая мощность не должна превышать 3,5 кВт при силе тока в 16 А. Для запуска нужно скачать для ОС Android и iOS приложение под названием KASA Mobile, в котором выполняется коммутация розетки через интернет.

Совет

Если в доме установлено много умных устройств, они имеют одинаковую маркировку, лучше присвоить им собственные имена в приложении, чтобы было удобнее различать объекты.

Умные розетки – это очень удобное и функциональное решение. После установки такого прибора не будет необходимости возвращаться домой в случае оставленного включённого утюга или для подключения обогревателей. Это повышает комфорт и делает жизнь намного проще, удобнее.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Радиоуправляемые розетки

Приветствую сообщество.
это мой первый обзор. так что может быть и комом.
В общем купил как то на али радиоуправление для света, поставил на даче, очень понравилось, решил добавить к этому еще и управление розетками
и поэтому купил вот такие розетки.
производитель утверждает о большой мощности, подключал 2кВт конвектор, вроде работает, ничего не дымится и не плавится

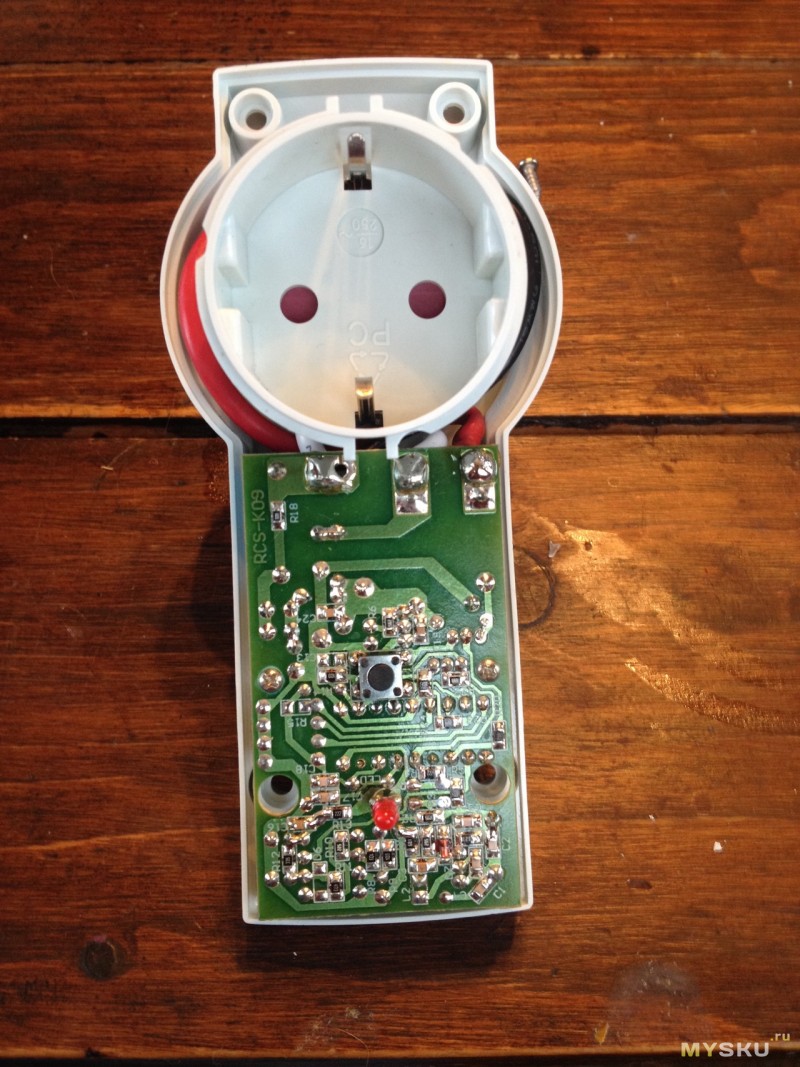

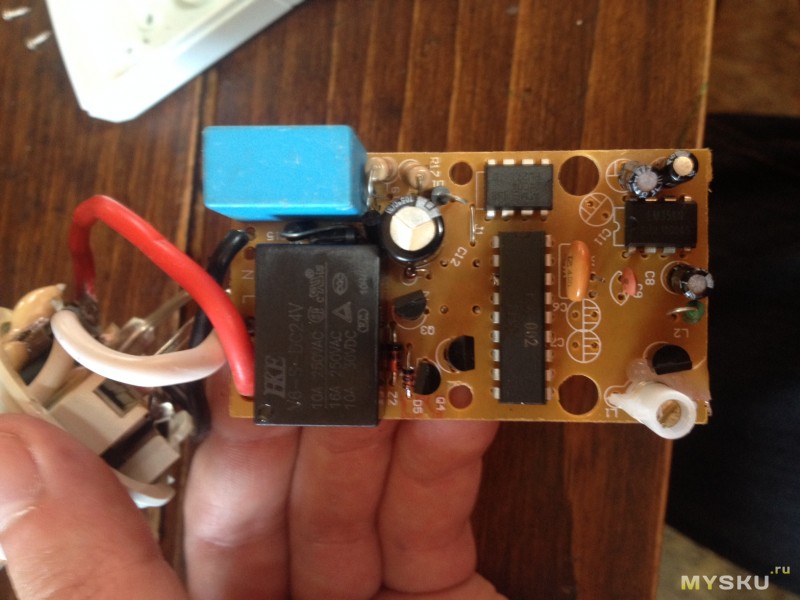

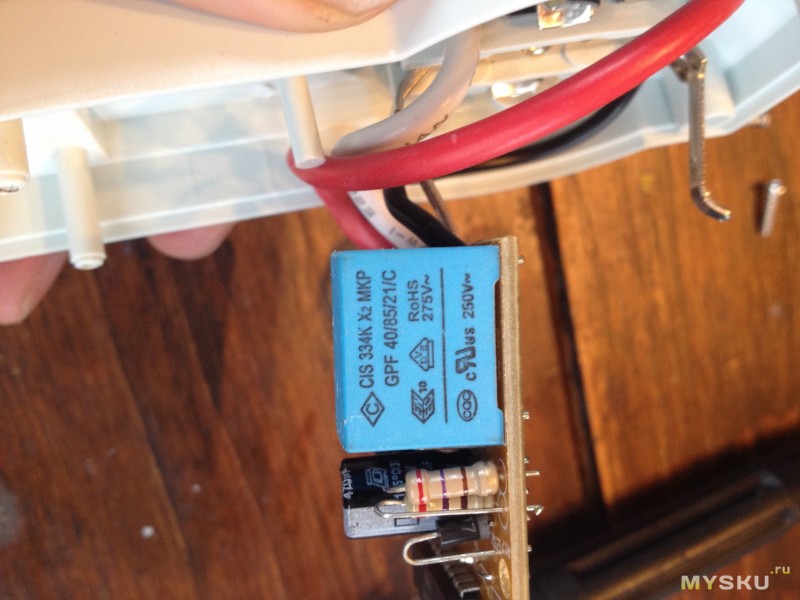

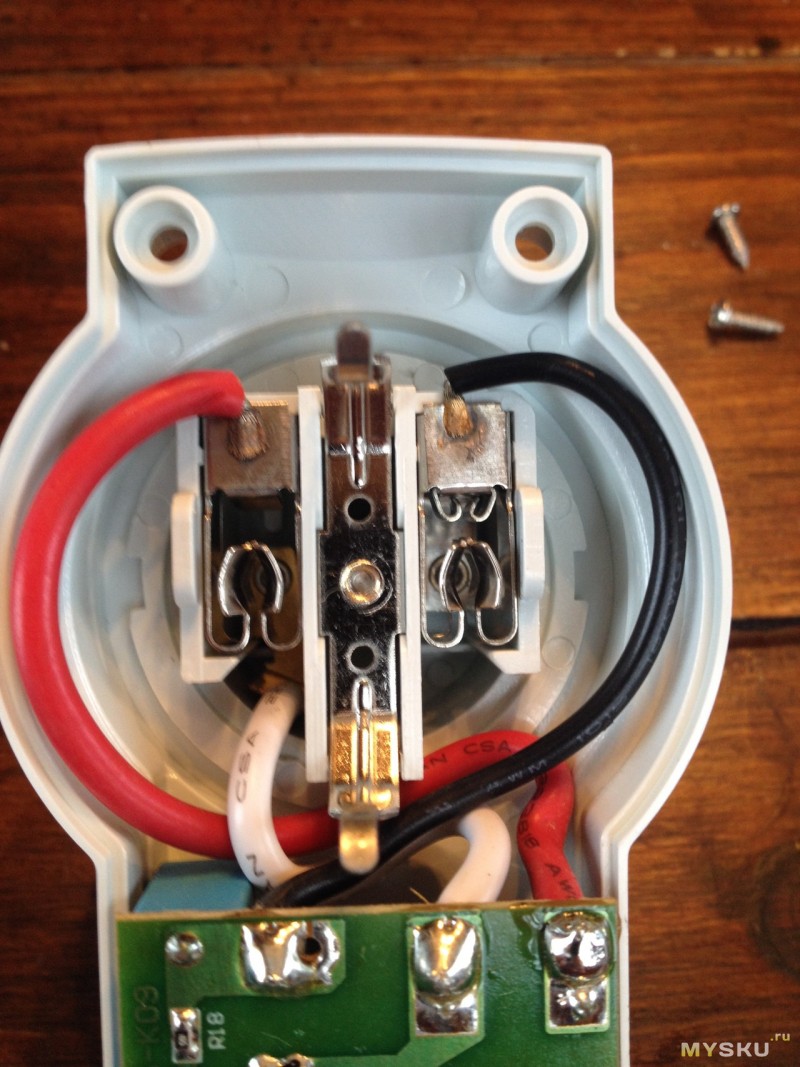

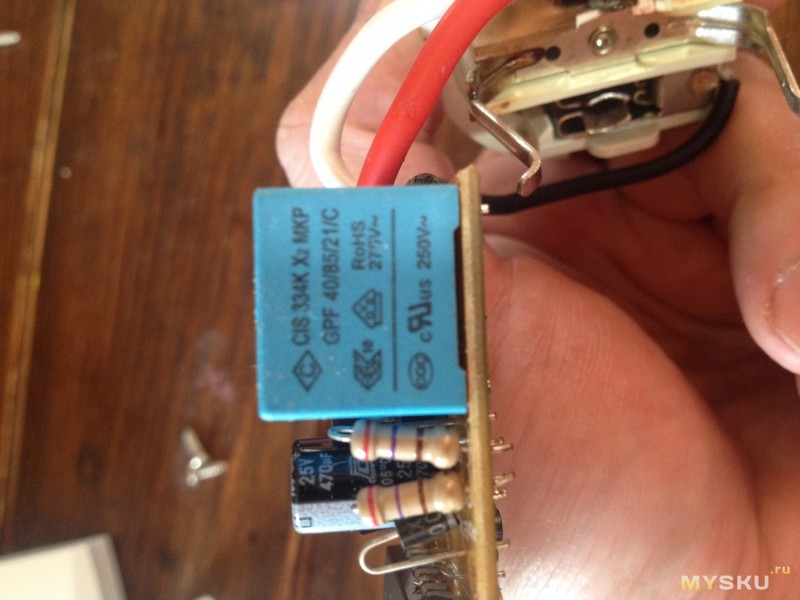

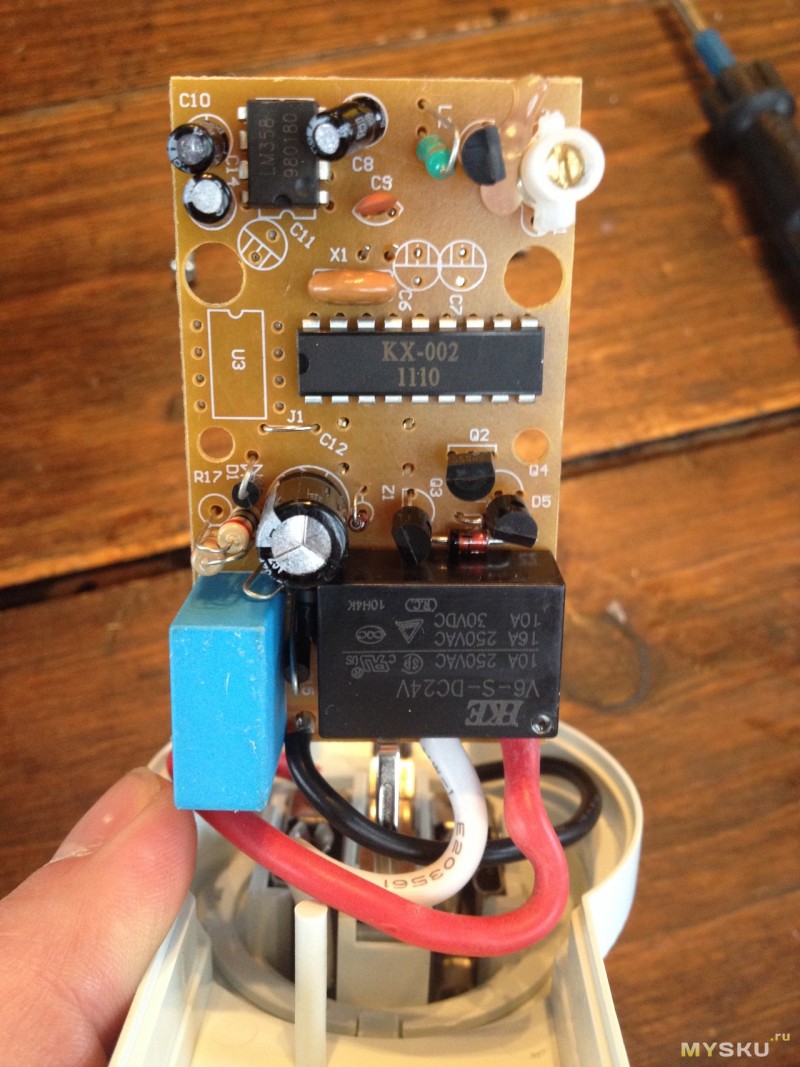

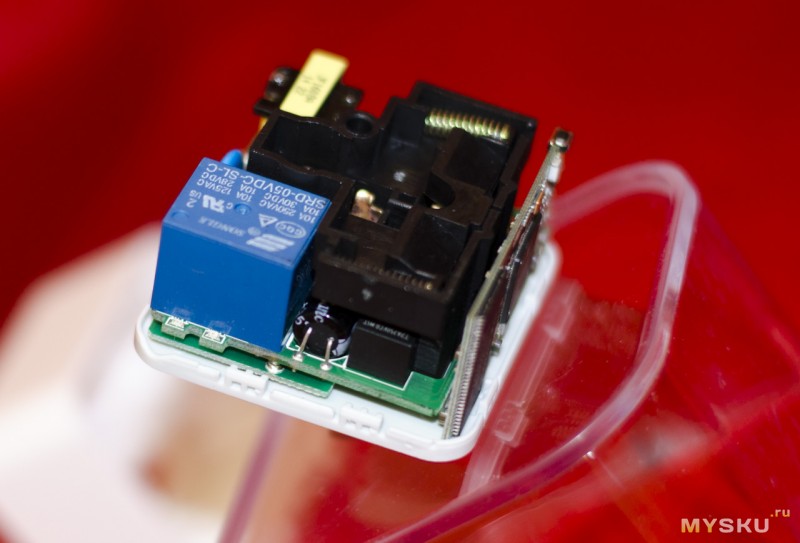

вот фото расчлененки

хочу все это хозяйство, розетки и блоки света завязать на broadlink pro. который уже пришел.
купил я два комплекта, оба повесил на 1 пульт, благо кнопок хватает.

но все бы было хорошо, кроме одного маленького но, которое портит всю картину. при пропадении электропитания, розетки переходят в режим обучения.
как это починить, я не знаю.

ну и котик

Update спустя год эксплуатации

Эксплуатировал после доработки всю зиму. Включал и выключал через Broadlink удаленно конвектор на 1.5кВт на даче.
и однажды решил посмотреть что там происходит и был неприятно удивлен

Сами розетки в полной исправности, Реле целое, ничего не подгорело визуально

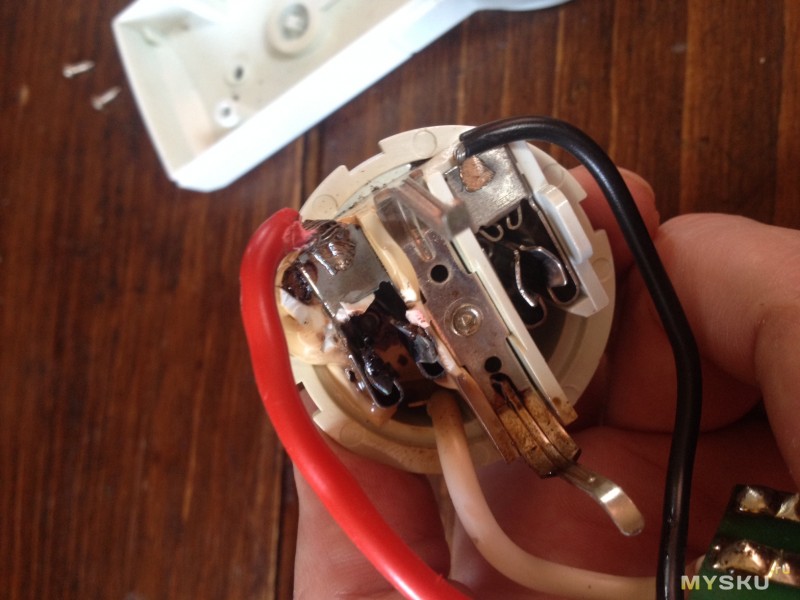

А вот контакты розетки оплавились и подгорели.

Неприятное ощущение. Видимо придется переделать на стационарное подключение.

Еще одна WIFI розетка c Aliexpress.

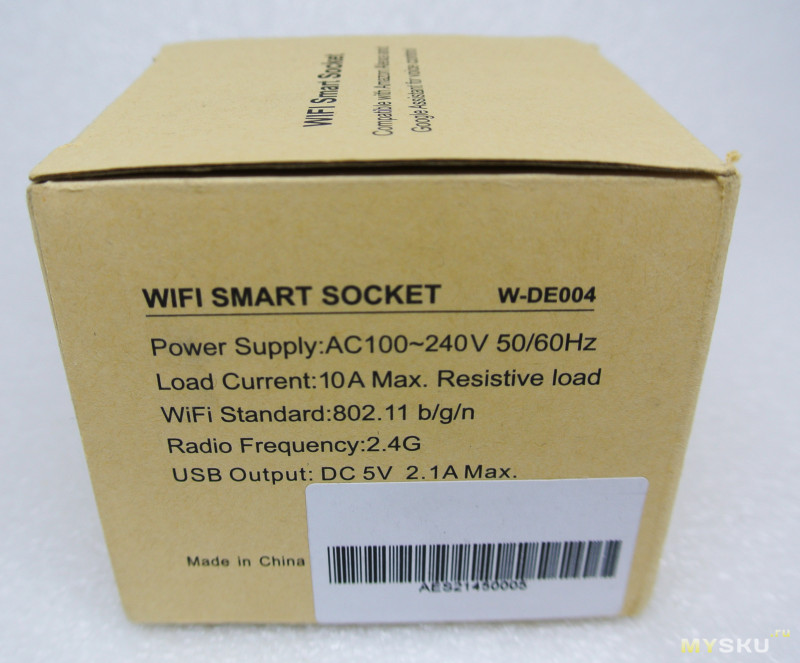

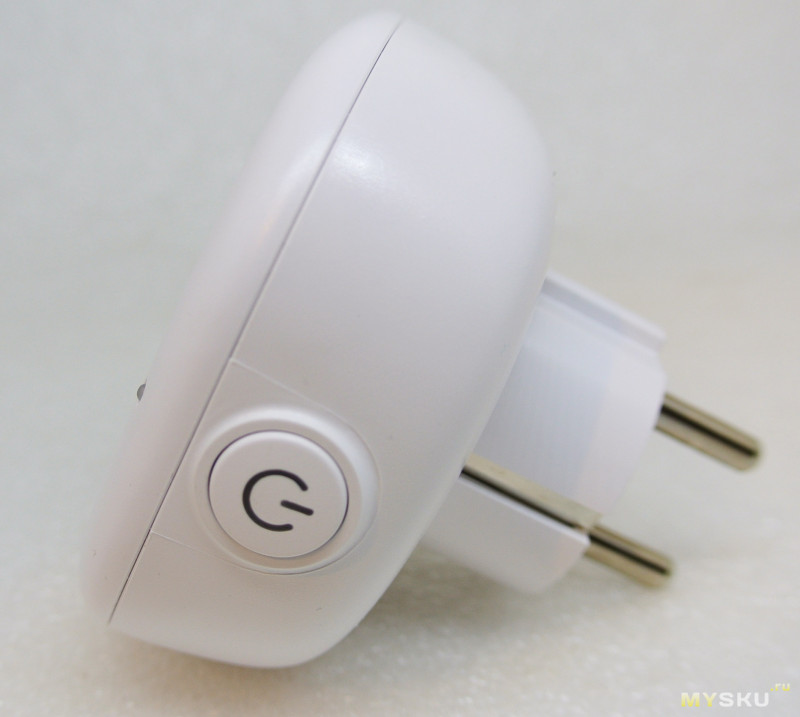

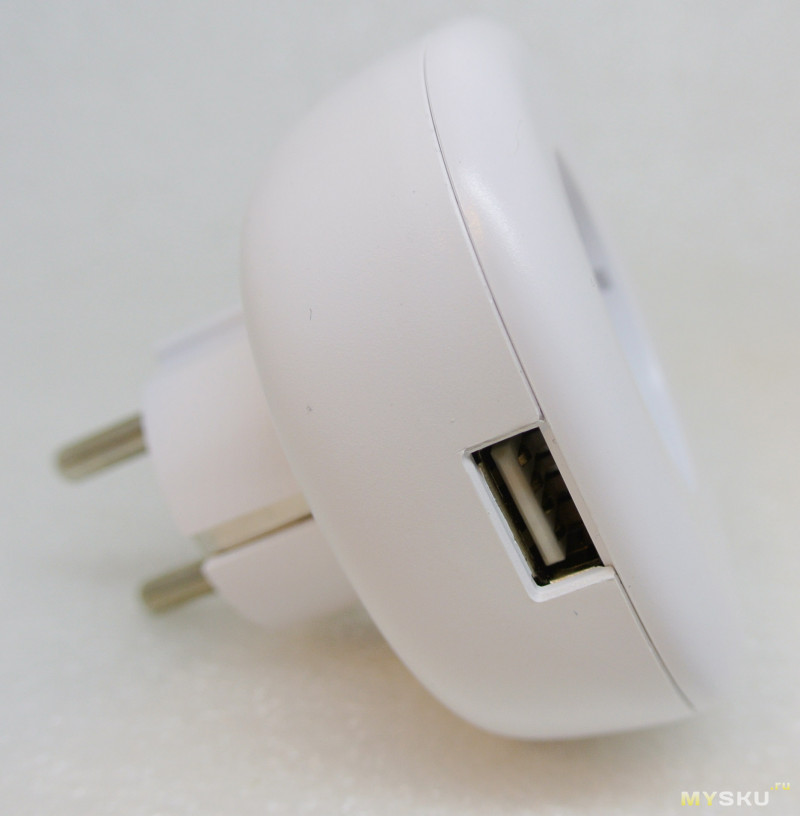

Всем здравствуйте. Сегодня будет небольшой обзор, возможно, всем надоевшей wi-fi розетки, на этот раз от бренда MORNING GROUP. Не буду называть ее умной, так как в моем случае она выполняет только одну роль. Всем заинтересованным, добро пожаловать под кат.

Проблемы особой в выборе не было, выбрал по количеству положительных отзывов, функциям и цене. Мне от этой розетки нужно только дистанционное включение и с этой функцией она справляется отлично. У меня дома стоит на всякий случай парочка камер видеонаблюдения, в тамбуре, коридоре и одна в квартире. Внешние камеры работают 24/7, а квартирную включаем только когда уходим из дому, и вот с этим у нас проблема, вечно забываем включить в розетку и для этой цели я выбрал недорогую управляемую розетку. Даже если забыли включить сразу, теперь включаем через интернет. А теперь все поподробней.

Посылка была доставлена достаточно быстро, учитывая, что купил ее на распродаже в честь дня рождения Алиэкспресса. Получил небольшой пакетик с розеткой. Внутри небольшая коробочка из переработанного картона с основной информацией.

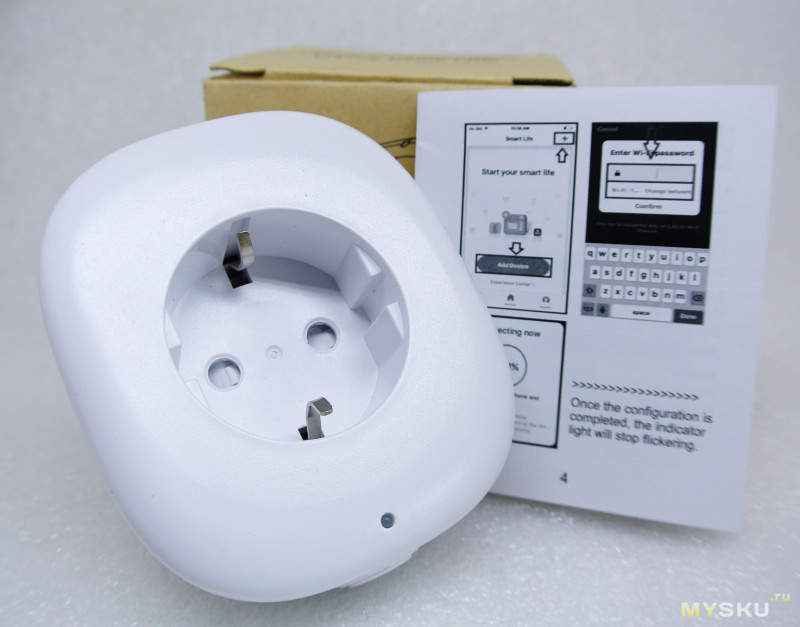

Внутри, по минимуму, сама розетка с евро-вилкой и мануал на английском и немецком языках.

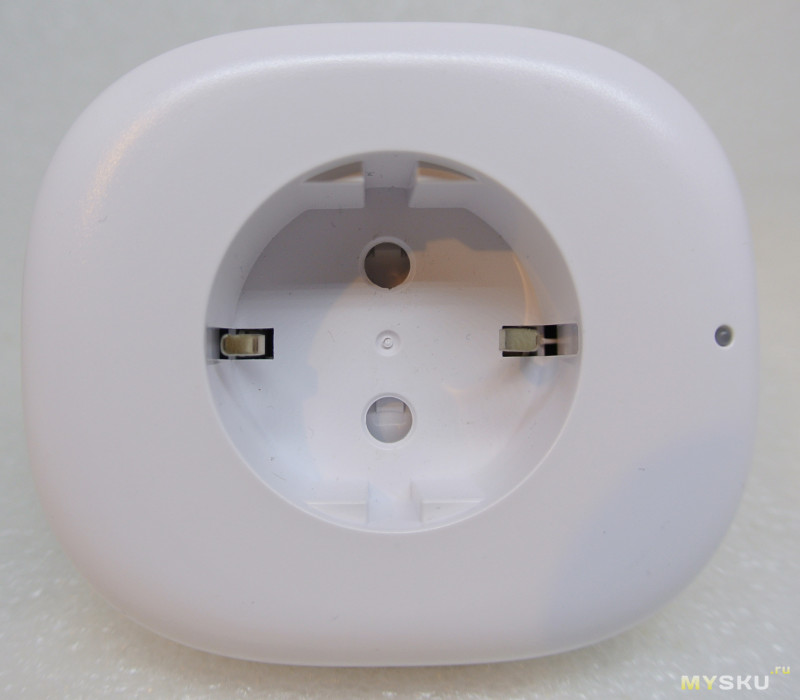

А теперь небольшая фотосесия розетки. Кстати качество изготовления розетки мне понравилось, все выглядит монолитно и пластик качественный.




Теперь перейдем к описанию работы устройства и его характеристикам.
• Бренд: MORNING GROUP
• Партномер: W-DE004
• Входное напряжение: AC 100~240V 50/60Hz
• Максимальная нагрузка: 10A
• WIFI стандарт: WIFI 802.11 b/g/n
• WIFI частота: 2.4GHz
• Стандарты безопасности: WAP/WAP2
• USB выход: 5V
• Рабочие температуры: -20’C~+50’C
• Рекомендуемая влажность: <80%
• Поддержка приложений на Android и iOS

То есть перед нами розетка с управлением через wifi при помощи приложения. Что она умеет? Да собственно немного, но мне этого функционала как раз достаточно:

• Можно включать-выключать устройство дистанционно, а можно при помощи физической кнопки
• Можно задать время до выключения устройства
• Задаются правила включения-выключения устройства в определенное время, один раз или в определенный день недели
• В связке с другими устройствами из экосистемы производителя можно создавать различные сценарии поведения
• Заявлена поддержка голосового управления Amazon Alexa и Google Home

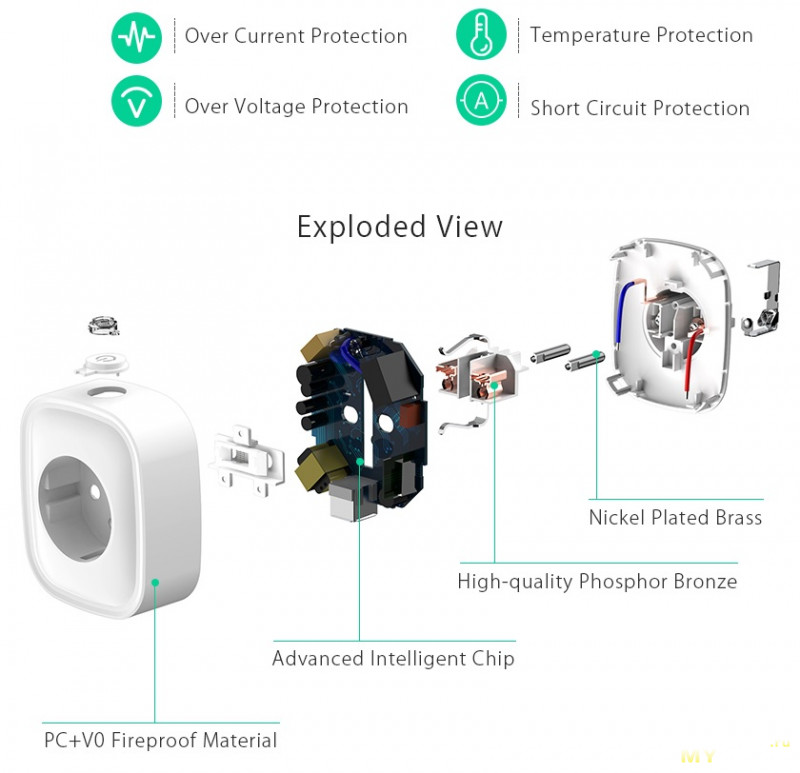

У продавца есть 2 версии розетки, одна с USB выходом, вторая без него, но зато умеет мерять расход электричества. У меня первая версия. Сама розетка небольшая и выглядит аккуратно, спер со страницы продавца картинку с размерами.

Как я писал выше, розетка может включаться дистанционно и кнопкой. При включении кнопка подсвечивается синим цветом, также загорается небольшой светодиод, который также является индикатором подключения к wifi сети.
Программа для управления данным устройством называется SmartLife и имеет довольно хороший перевод, хотя некоторые косяки есть. Данная программа, кроме этой розетки предназначена еще для управления кучей других устройств производителя, хотя на момент покупки розетки таковых не было, сейчас на сайте появились настенные выключатели, удлинители и другие розетки. Соединение розетки с приложением прошло без проблем, в программе выбрал розетку, ввел пароль сети своей и все, устройство готово к работе.

В программе три основных экрана:
1. Экран с добавленными устройствами

2. Экран с кастомными сценариями

3. Личный кабинет пользователя

Сама же розетка имеет один основной экран, и три экрана дополнительных. Это установка времени до выключения и экран задания включения-выключения устройства по времени и различные настройки устройства.

Скриншоты программы


Все визуально понятно. Также есть возможность дать доступ к управлению розеткой другим пользователям. При включении или отключении устройства четко слышно срабатывание реле. В процессе работы, за неделю, устройство не нагревается, правда от камеры и нагрузки большой нет. Кстати, если задать время выключения розетки и потом вдруг пропадет интернет пропадет, правило все равно сработает, это я проверил. Единственное в программе останется последнее состояние розетки, то есть то, которое было на момент пропадания интернета. Голосовое управление проверить не чем.

Фото розетки с вставленной вилкой и индикацией.

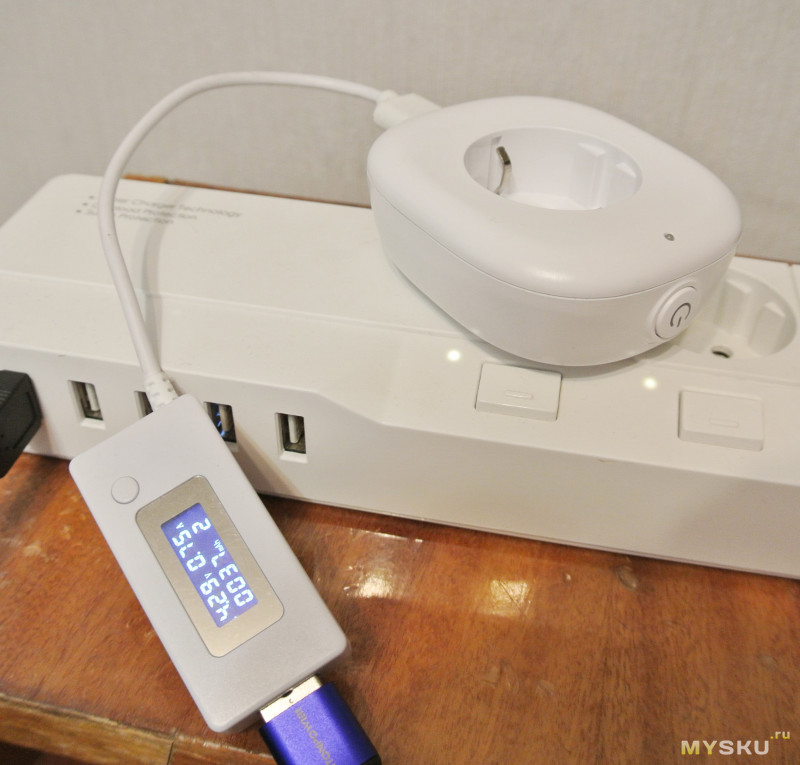

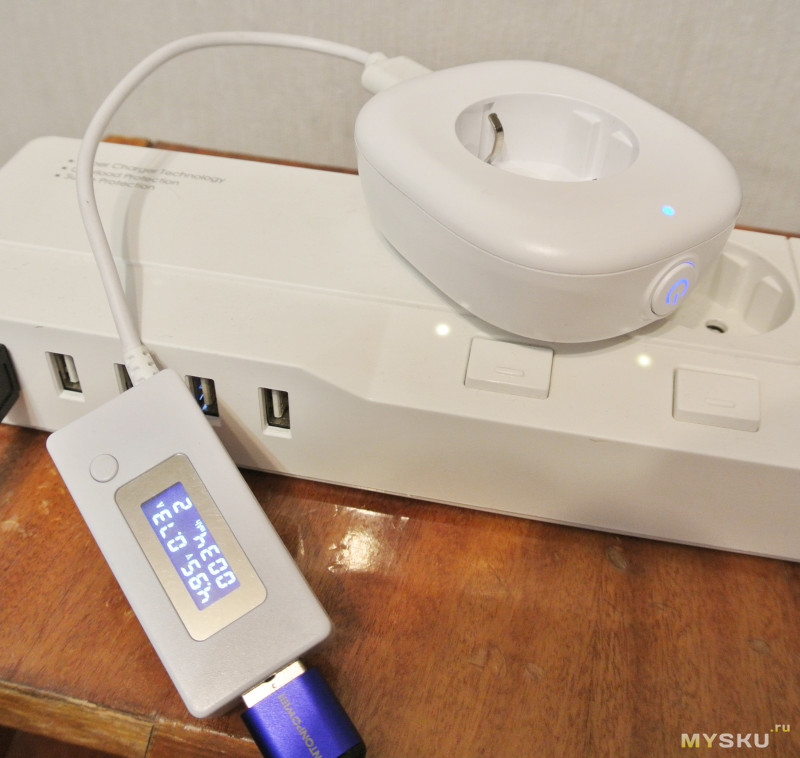

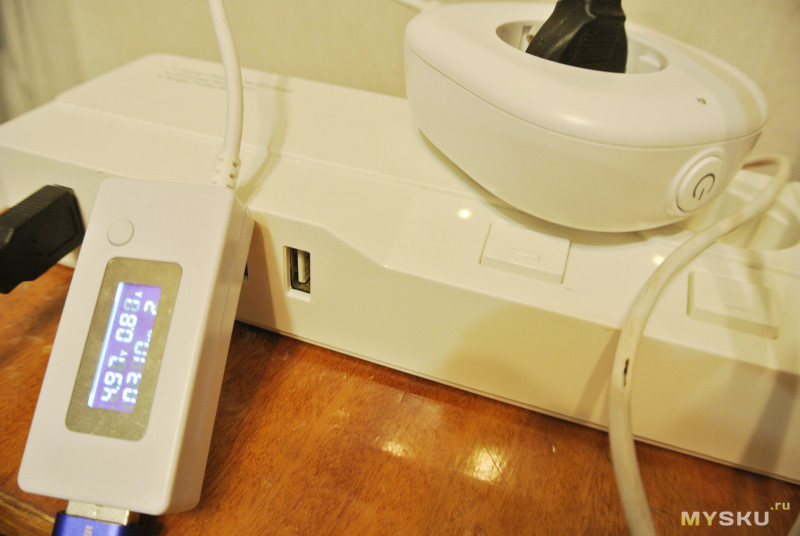

USB порт работает на устройстве независимо от ее статуса, то есть можно использовать его для подзарядки каких-то устройств. Какой ток должен отдавать порт, я не знаю, но 1А вытягивал, более мощных потребителей у меня сейчас нет. На фото заряжается Xiaomi Redmi 2, с включенной и выключенной розеткой.

Кстати 2 дня назад прилетело обновление на розетку, правда не написали, что обновили ).
К сожалению, я не смог разобрать розетку, видимых винтов нет. Попробовал вскрыть по шву, но пластик начал трещать внутри, если кто разбирал такую, подскажите, я дополню обзор.

В общем, мой небольшой вывод. Меня устройство под мою задачу устраивает полностью, цена, на момент продажи была тоже самой низкой на подобные устройства. То что она работает через облако и интернет для меня подходит, так как именно для такого режима работы я ее и брал. В целом, если словить момент, когда цена на розетку опять снизится, то покупка станет даже выгодной, а так, цена средняя по больнице). У продавца вообще эта розетка по трем ценам продается. Всем спасибо за внимание, до новых встреч.
UPD: благодаря пользователю dens17 провел работу над ошибкаим и выяснил, что после обновления прошивки напряжение на USB порту не падает.

Для тех кто лучше воспринимает видеоинформацию, ссылка на ролик ниже.

Обзор умной розетки с вайфаем (управление по Wi-Fi)

Из-за проблем с отоплением в офисе из двух комнат возникла необходимость в организации подогрева помещения до начала рабочего дня для обеспечения комфортных условий работы. Электрические обогреватели должны были автоматически включаться за час до начала рабочего дня и выключаться за час до его конца. Для решения этой задачи и был заказан комплект умных розеток, рассматриваемый в обзоре.

Характеристики розеток с сайта магазина:


Рабочее напряжение: 100V — 240V AC 50 / 60Hz
Максимальная нагрузка: 16A
Общая нагрузка: 3000W
Интерфейс: EU
Управление: WiFi 2.4GHz b/g/n
Поддерживаемые стандарты безопасности: WPA-PSK, WPA2-PSK, WEP
Потребляемая мощность WiFi: 1.1W
Рабочая температура: 0 ℃ ~ 50%
Рабочая влажность: 80%
Срок службы: больше 5000 часов
Поддержка ОС: iOS 6.1 и выше / Android 3.0 и выше
Размер: 94 x 50 x 18.6 мм.

Розетки пришли вот в такой коробке из рециклингового картона:

Для удобства быстрого старта QR-коды для загрузки управляющего приложения для Android и iOS были напечатаны непосредственно на коробке.

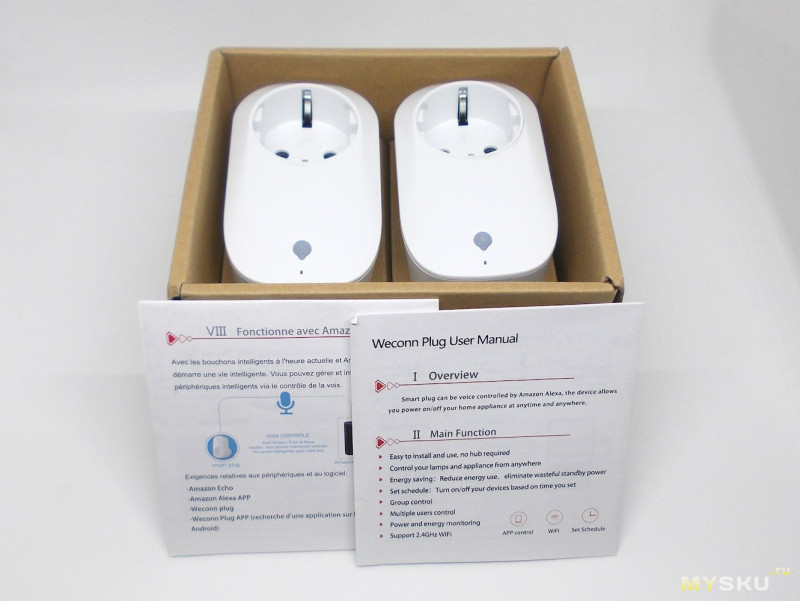

Что касается комплекта поставки, то он был полностью спартанский — две розетки и две инструкции к ним, на английском и французском языках.

Габаритные размеры каждой розетки – 10 x 5.6 x 4.8 см (не считая вилки).

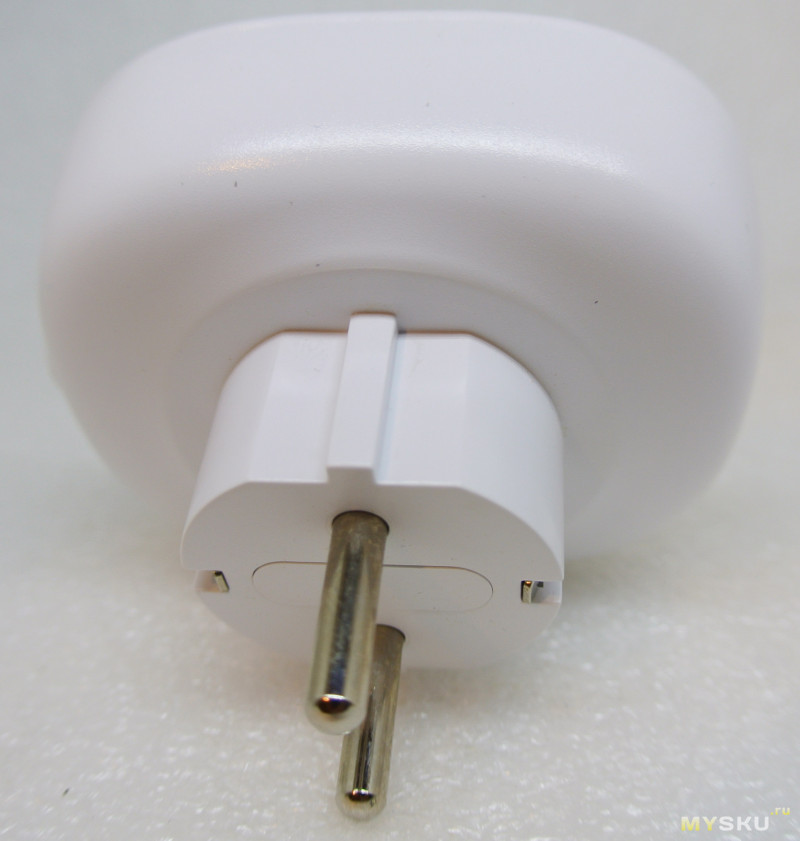

Обратная сторона:

Вилка соответствует гибридному типу E / F CEE 7/7 (16 А/250 В), тип C4 по ГОСТ 7396.1-89

Розетка — Тип F CEE 7/4 (16 А/250 В), тип C2 по ГОСТ 7396.1-89

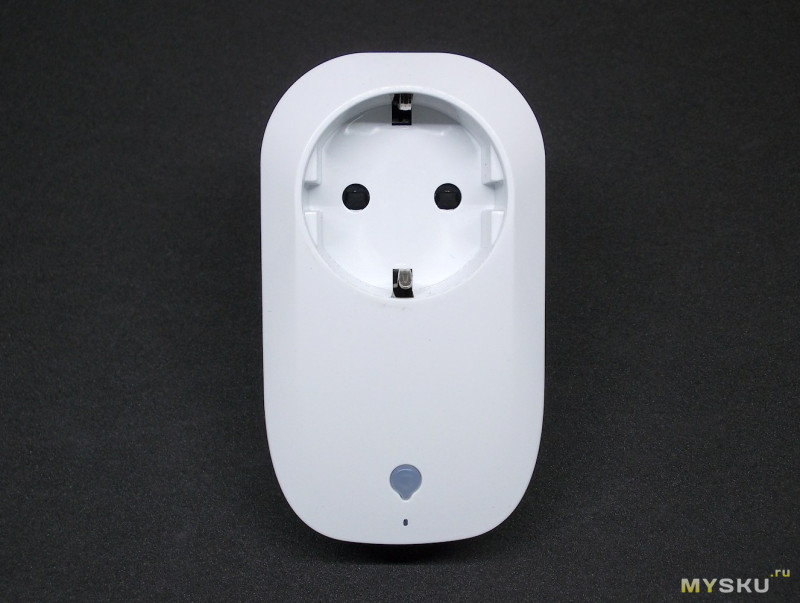

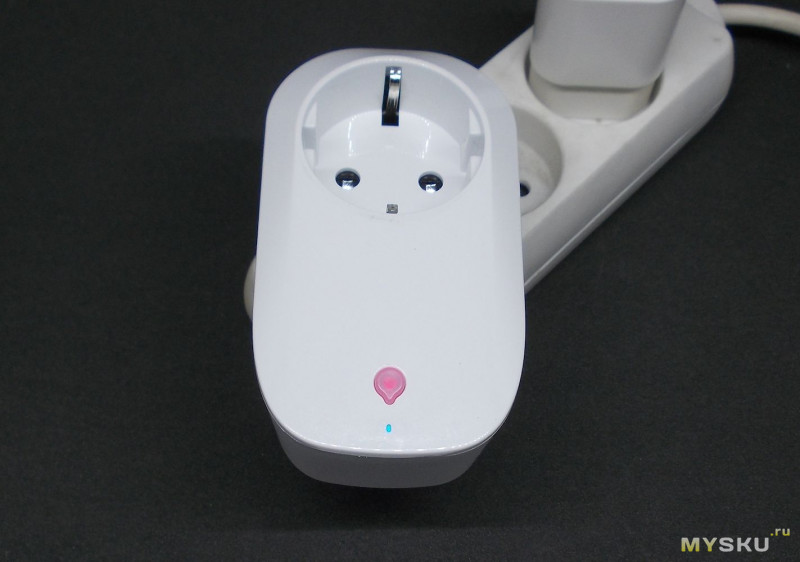

Внизу расположены индикатор WiFi и кнопка включения.

WiFi активируется автоматически при наличии подключения к сети, о чем сигнализирует синий индикатор. Напряжение на контакты розетки при этом не подается. Активировать розетку можно кнопкой, расположенной над индикатором (после этого она подсвечивается красным), или удаленно с помощью приложения.

Для управления умными розетками со смартфонов на Android рекомендовано приложение Weconn plug (Google Play), QR-код для загрузки которого указан в инструкции и продублирован на коробке. Приложение мультиязычное, но русского языка, к сожалению нет.

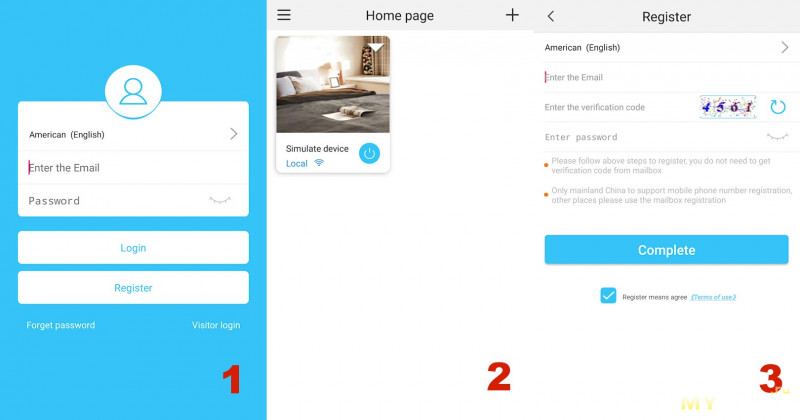

При запуске требуется авторизация (1). Если учетной записи еще нет, то можно ознакомиться с функционалом приложения через гостевой вход (2), или сразу перейти к созданию аккаунта (3).

Перед активацией розетки в приложении ее необходимо перевести в состояние готовности к подключению. Для этого нужно удерживать кнопку включения до тех пор, пока синий индикатор WiFi не начнет мигать.

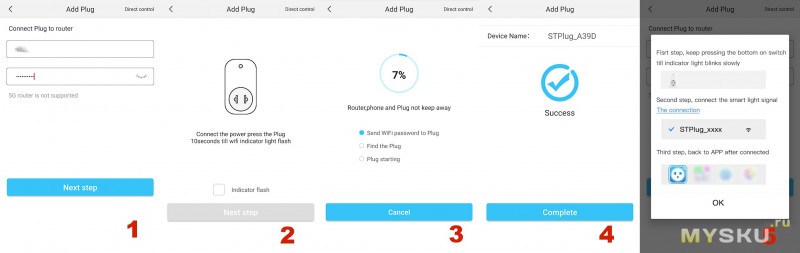

После этого следует ввести параметры доступа в сеть WiFi (1) (поддерживаются только сети 2.4Ghz) и активировать режим поиска устройства (2), по завершению процесса сопряжения (3) розетка станет доступной для управления (4). При отсутствии локальной сети WiFi возможна прямая настройка. В этом случае смартфон подключается непосредственно к WiFi-сети розетки (5).

После добавления розеток они отображаются в приложении в виде блоков, содержащих связанную миниатюру, название, состояние подключения (local – смартфон находится в локальной сети розетки или remote – вне ее), уровня сигнала и кнопки включения. По треугольной кнопке для каждой розетки доступны функции сброса настроек, изменения имени и миниатюры, а так же удаления из приложения (1). Здесь же, по пиктограмме вверху основного экрана приложения, доступен список общих настроек (2), а именно – изменение данных аккаунта (3), объединение устройств в группы (4) – в этом случае их можно включать и выключать одновременно. Также можно предоставить доступ к управлению розетками другим пользователям (5).

В настройках каждого устройства доступны средства управления и контроля энергопотребления: потребляемая мощность (1), таймер включения / выключения (2,3), история событий (4), журнал энергопотребления (5).

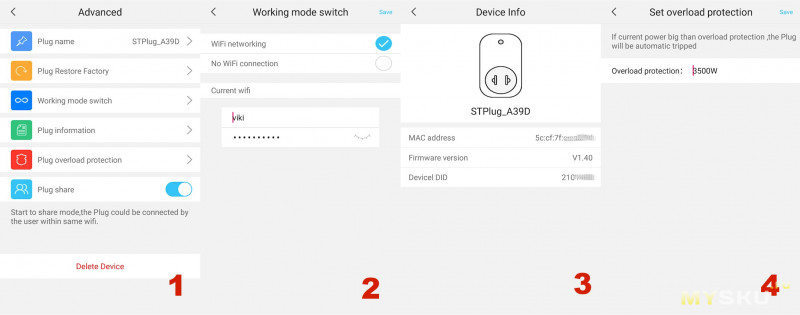

Также здесь доступы более тонкие настройки (1), где помимо всего прочего можно установить режим работы устройства (2), получить информацию об устройстве (3) и установить защиту от перегрузки (4).

Помимо этого, розетками можно управлять голосом с помощью Amazon Echo / Amazon Alexa. Руководство по настройке сопряжения есть в инструкции.

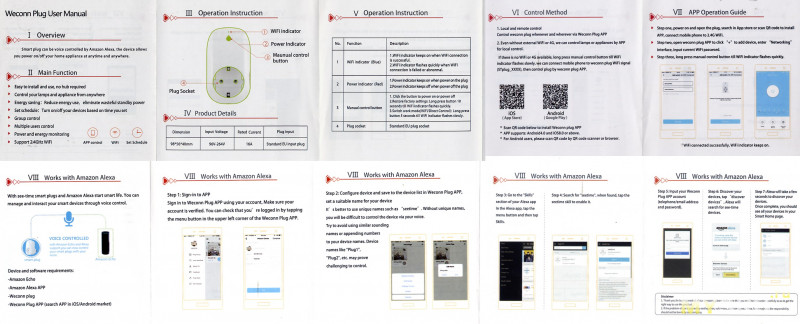

инструкция для тех, кому интересно

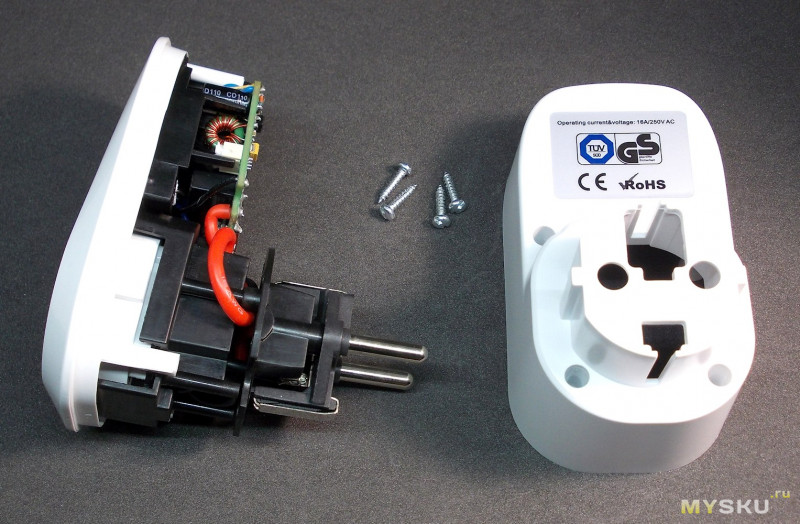

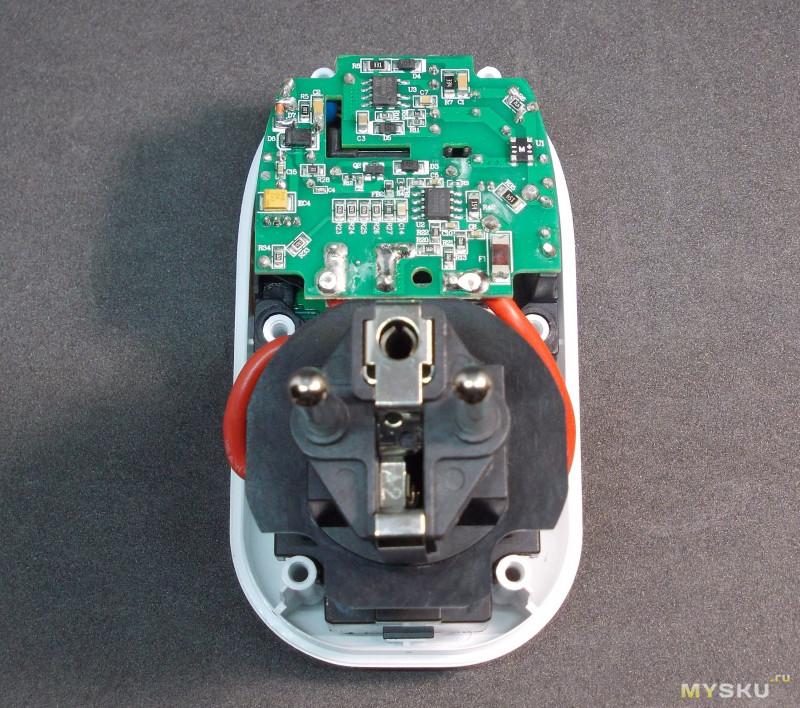

Что касается внутреннего строения. Розетка собраны на винтах, шляпки которых имеют неполную прорезь, поэтому для ее разборки потребуется двухточечная отвертка. Открутив винты нужно аккуратно снять крышку с защелок, и все, розетка разобрана.

Качество пайки среднее, плата местами не отмыта.

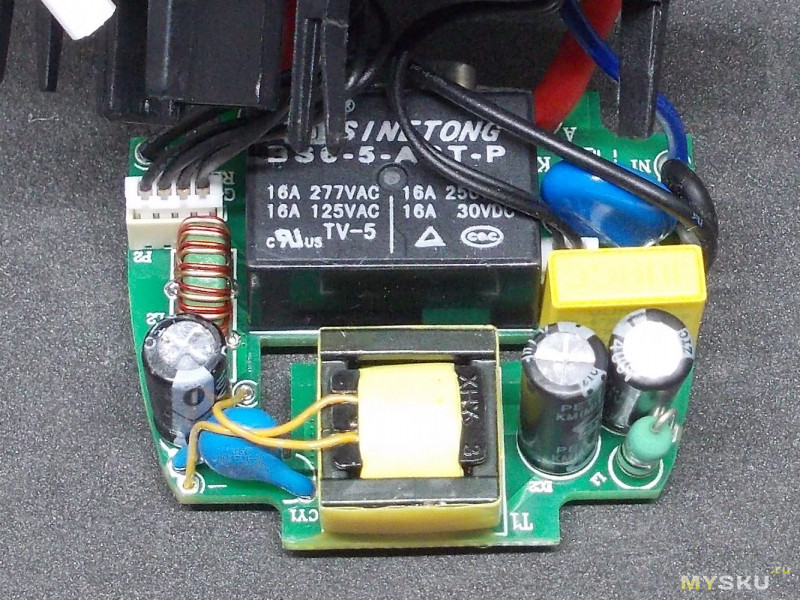

Реле рассчитано на 16А, как и заявлено.

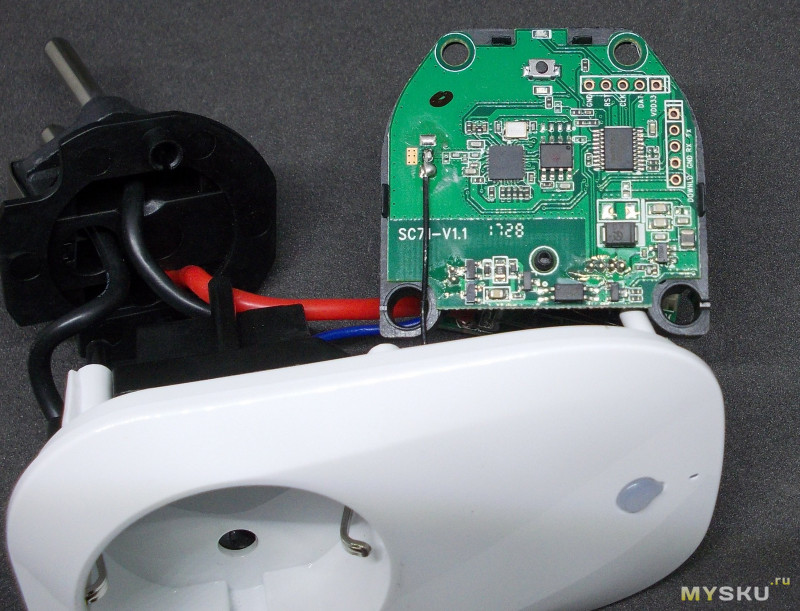

Нижняя плата, отвечающая за управление:

По итогу, поставленная задача была решена. Обогреватели исправно включаются и отключаются в установленное время, особого нагрева розеток при потребляемой мощности 2 кВт нет. Информация о времени включения сохраняется непосредственно в самих устройствах, приложение используется только для настройки и контроля. Очень понравилась возможность определения потребляемой мощности – воспользовавшись случаем перемеряли сколько реально потребляют все более-менее серьезные устройства в офисе, а с помощью журнала энергопотребления потом оценим расходы на обогрев.

P.S. К сожалению, в настоящий момент эти розетки отсутствуют в продаже в интернет-магазине Banggood, поэтому если у кого есть информация где они есть в наличии, дайте ссылку чтобы дополнить обзор для тех, кто заинтересовался.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Wi-Fi Розетка

И снова здравствуйте.Сегодняшняя наша цель розетка, да не простая, а управляемая дистанционно с помощью сети Wi-Fi.
И зачем спрашивается нам эта розетка и что можно делать с помощью этой розетки?
Всё это зависит от вас и вашей фантазии! Например, к розетке можно подключить такие устройства, как музыкальный центр, бра, вентилятор, обогреватель, вытяжку и даже кондиционер! Чтобы включить или выключить любой из них достаточно нажать пару кнопок на телефоне.

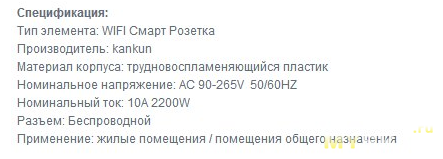

Спецификация

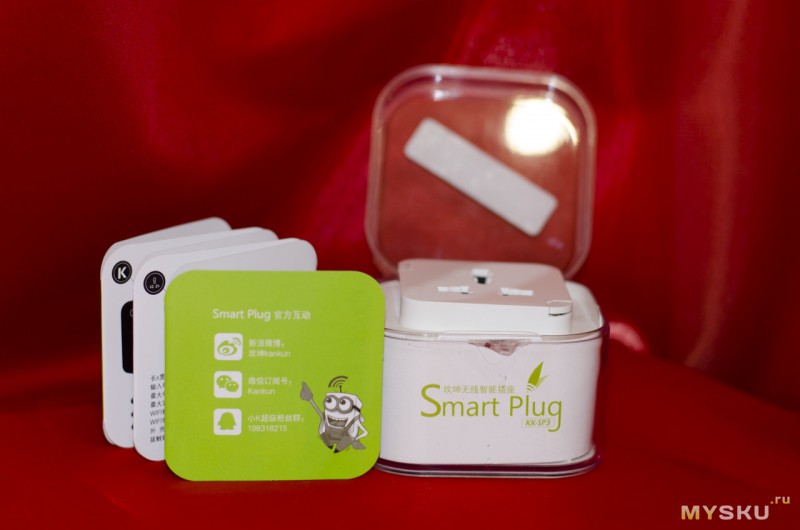

Розетка прилетела в красивой коробке.


Открываем.

Какие то бумажки-инструкции и как всегда на русском.


Само устройство сделано из белого, глянцевого пластика. Собрано на отлично.
На передней части розетки находятся 2 индикатора: синий и красный и кнопка вкл/выкл вручную.



Ничего не напоминает?

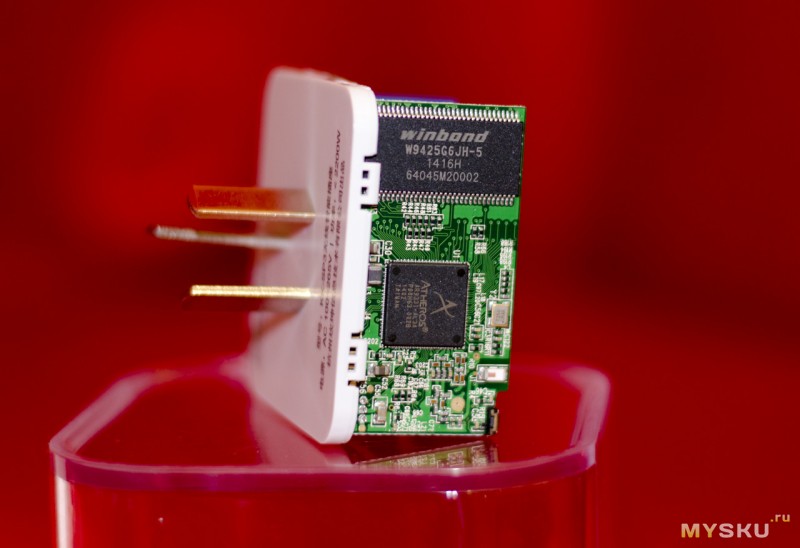

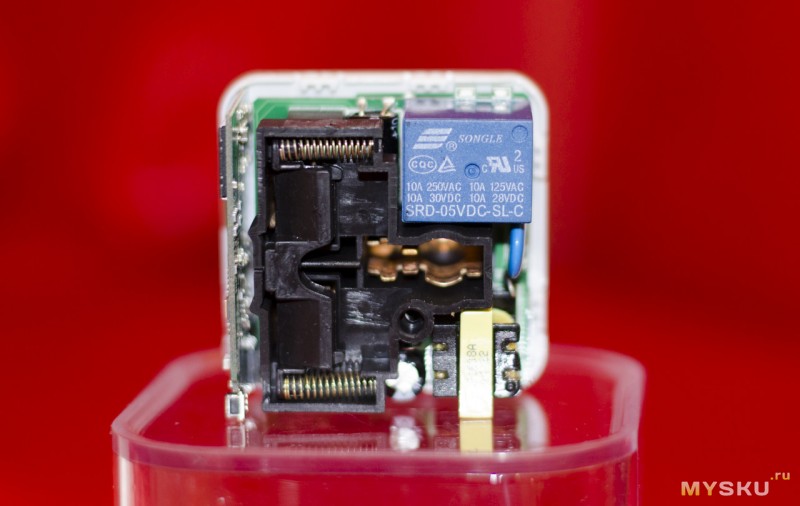

Потрошки.





Покрутили повертели, но надо и попробовать включить девайс.
Для начала сканируем QR-код с упаковки и получаем ссылку на программу. Программа как всегда на русском)) Скачиваем бесплатно.

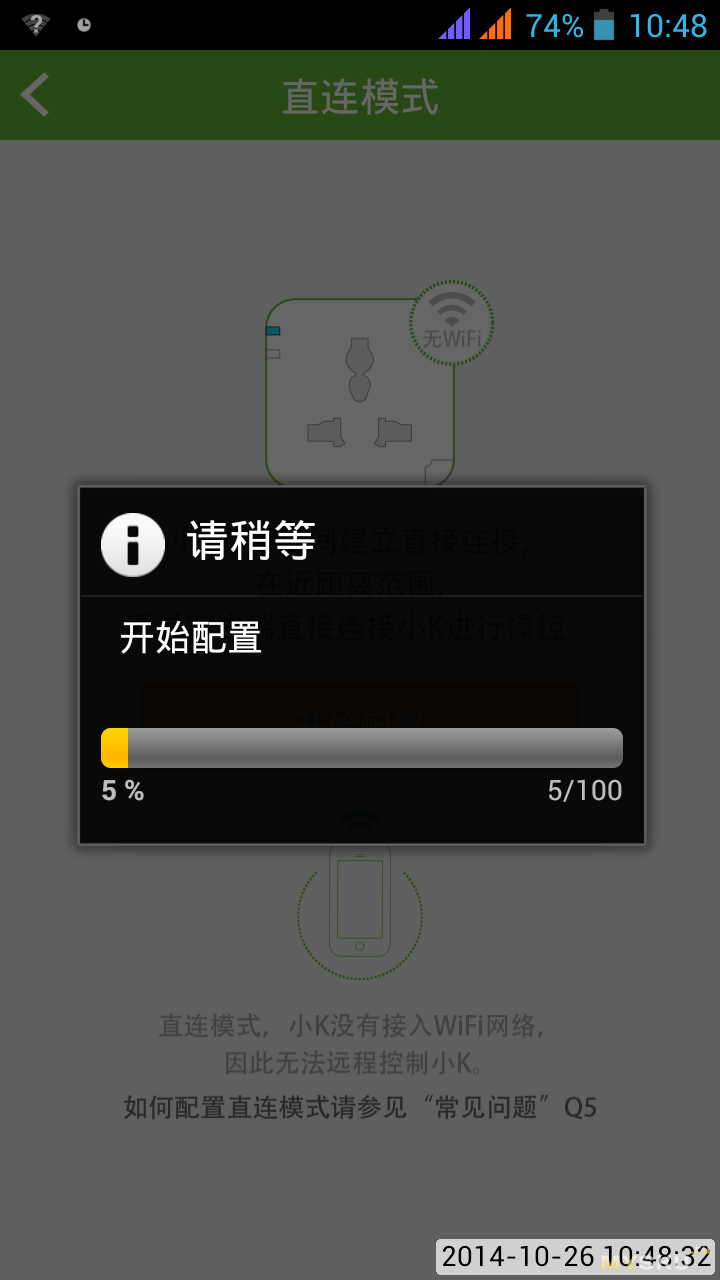

Подключаем девайс Kankun к розетке и запускаем программу управления. При подключении к розетке, загорается синий светодиод. Запускаем программу, находим точку доступа wifi и подключаем наш девайс к сети.

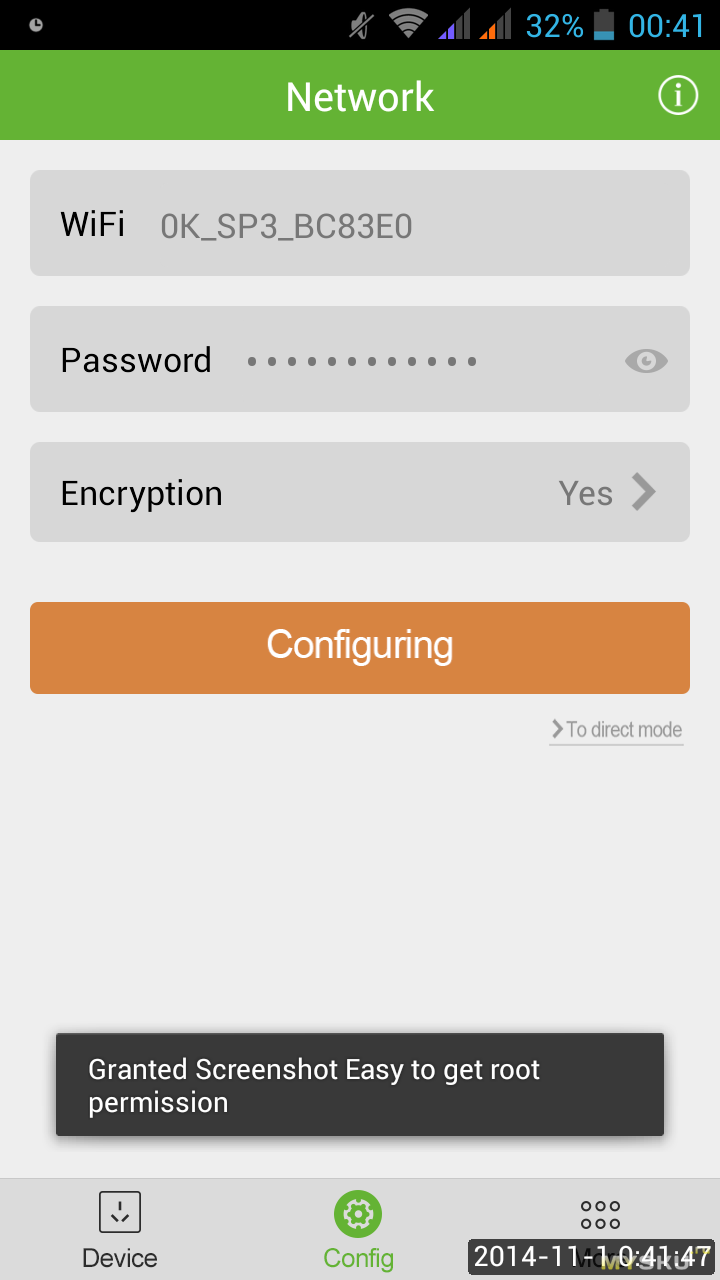

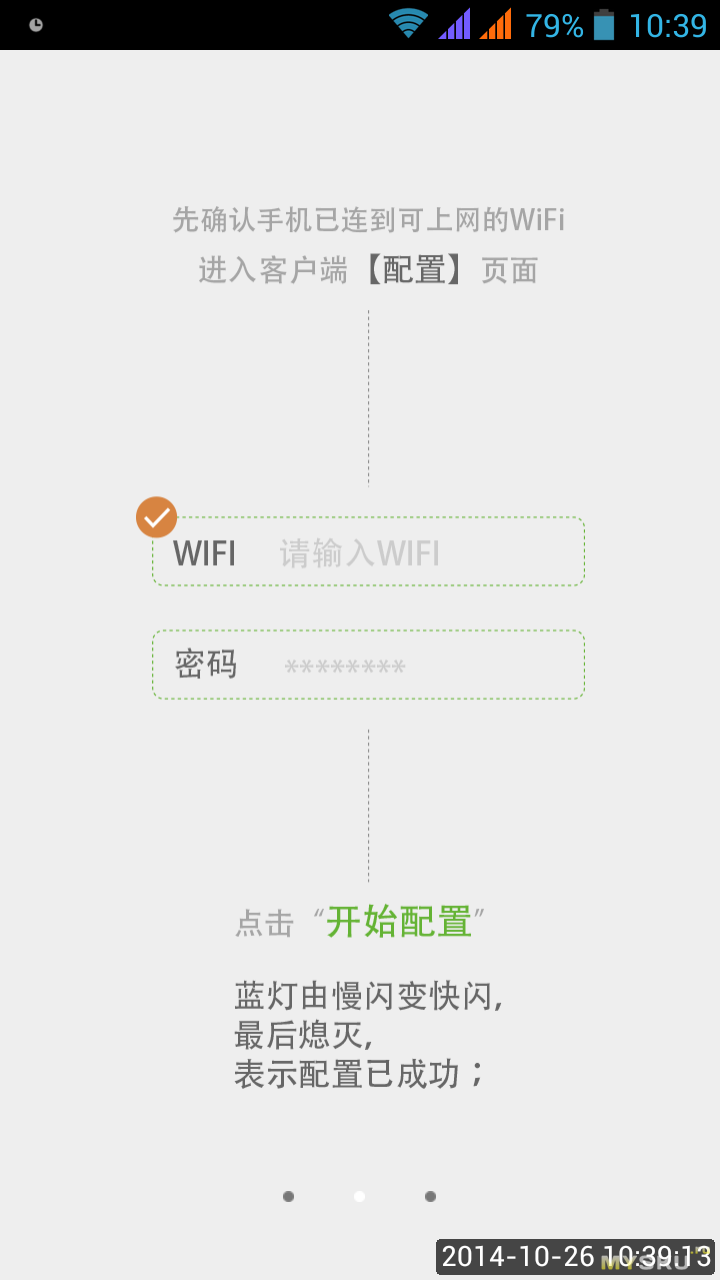

Теперь настраиваем подключение программы к сети. После подключения, находим в списке wifi нашу розетку OK SP3 и подключаемся.



Итак, подключились к сети, теперь выбираем нашу смарт розетку(их можно подключить несколько).

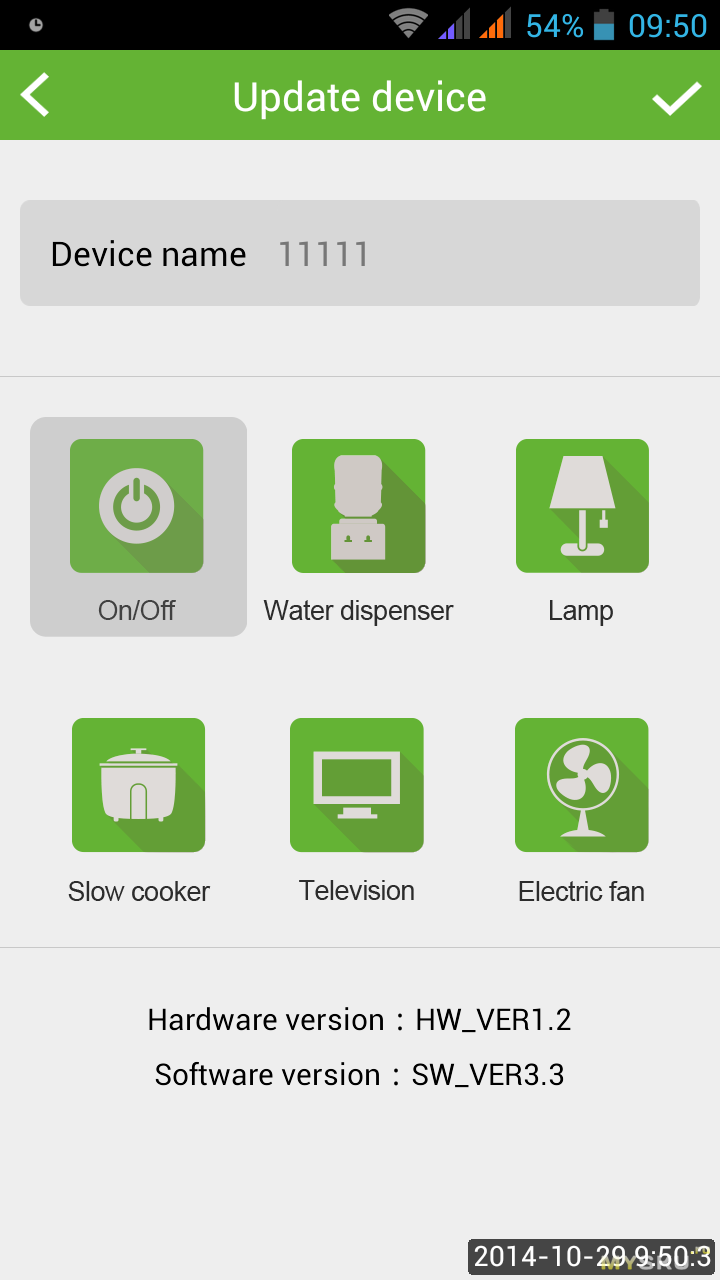

Выбираем ярлык и по желанию меняем имя.

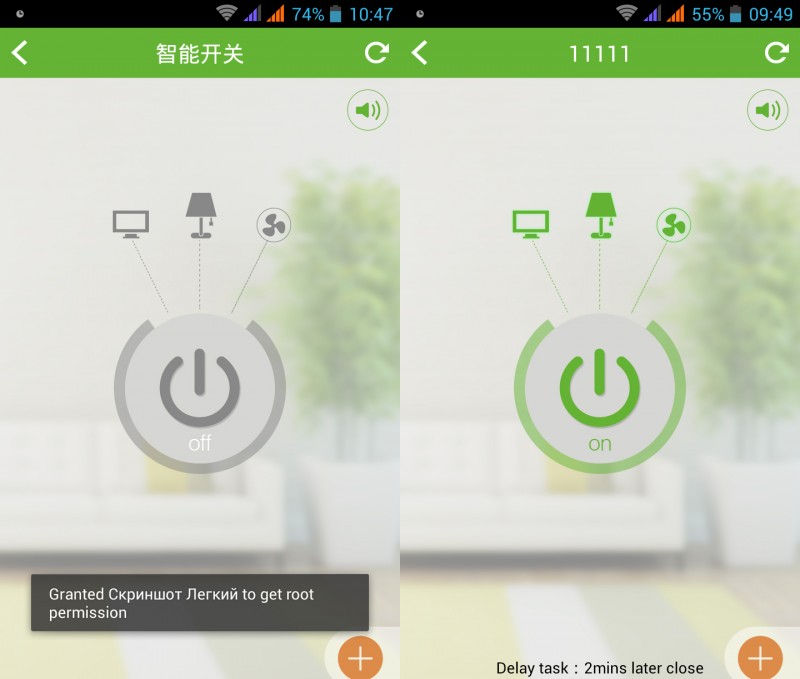

Теперь включаем.Все работает. Простой интерфейс программы.

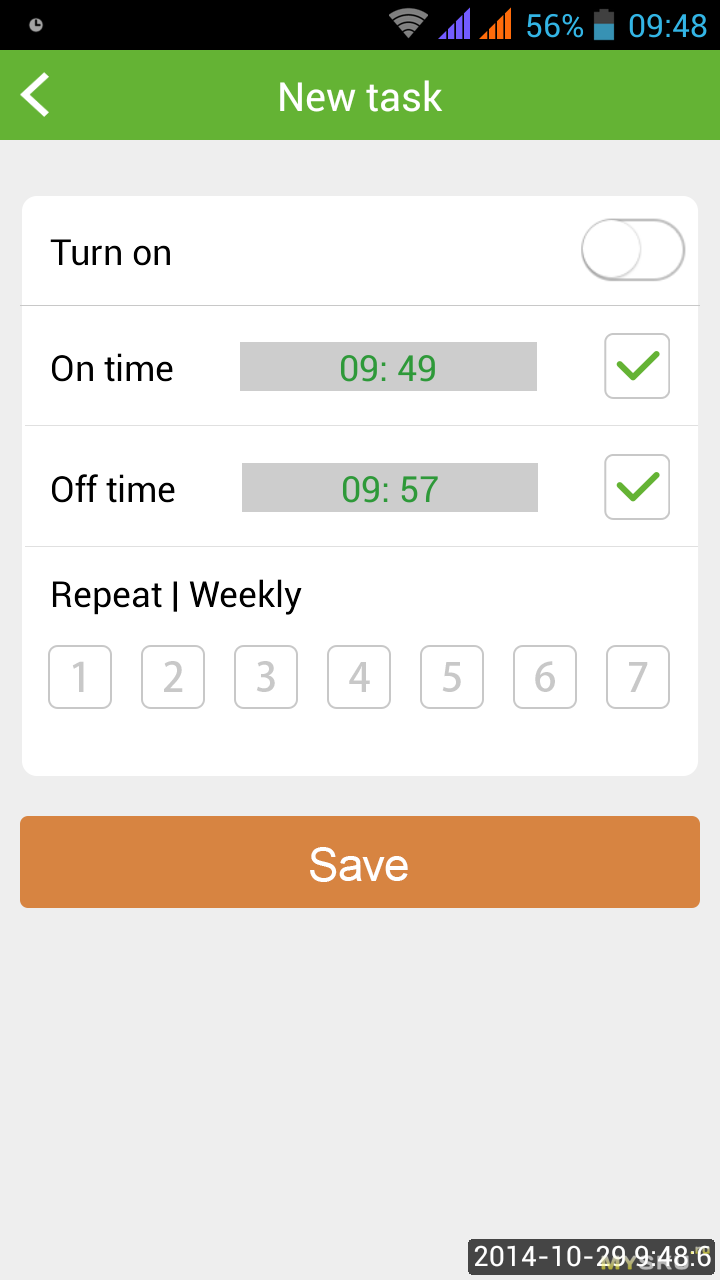

Можно задать расписание Вкл\выкл, даже по дням недели.

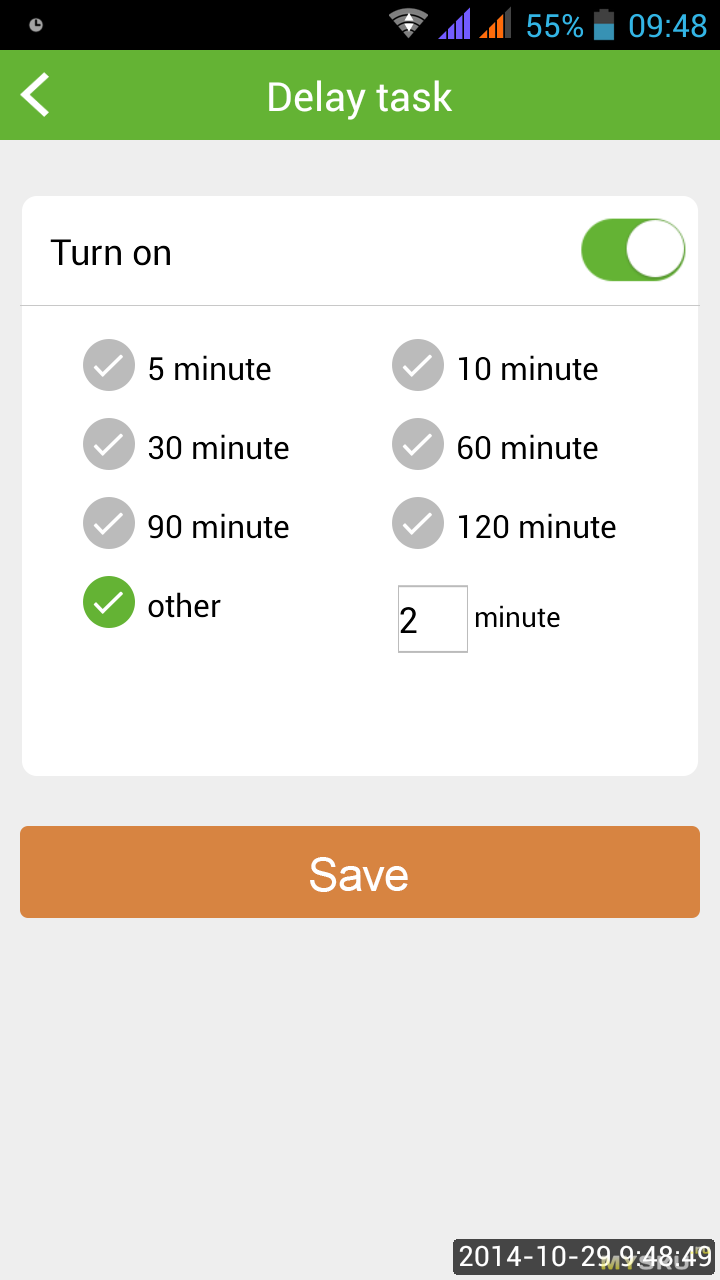

Можно включить таймер отключения.

В общем, девайс не плохой, со своей задачей справляется без проблем. Самое то для любителей«умных домов». Легко подключается, легко настраивается, легко управляется. Но надо ли это. Можно просто поднять пятую точку и все включить вручную.
Ну и кратко видео.

Всем спасибо.

Отправить ответ

avatar
  Подписаться
Уведомление о
