Виды

Существует два вида таких устройств: механические и электронные:

• Первые являются очень простыми в конструкции и эксплуатации. По окружности разъема для штепселя располагается циферблат. А принцип действия основан на кухонном таймере. В сети множество фото розеток с таким таймером, а дизайн бывает самый разный.
• Существуют розетки с механическим таймером, которые сделаны по подобию таймера в стиральных машинах, при этом данный вид устройств может без проблем работать и вовсе без таймера, для этого предусмотрен блокиратор.

Программируемая розетка Sinotimer / Комфортная жизнь / iXBT Live

К летнему садово-огородному сезону я планирую создать на даче автоматическую систему капельного полива растений. Одним из элементов этой системы предстоит стать розетке с недельным таймером включения/выключения электроэнергии. Розетка будет управлять небольшим насосом, установленным в колодце для заполнения накопительного бака. Я специально отказался от умной розетки в пользу программируемой кнопками, так как вдали от цивилизации и беспроводных сетей толку от смарт розетки мало. Подробнее об общей схеме я излагал в предыдущем обзоре таймера полива. Приведу лишь общую схему

ЗДЕСЬ

Упаковка

Товар поставляется в простенькой картонной коробке, без каких либо надписей.  Лишь сбоку торговая маркировка со штрихкодом

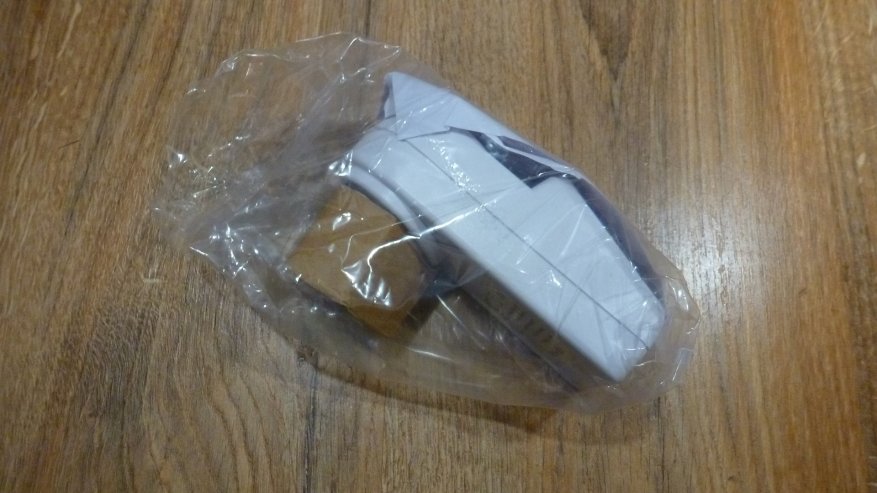

Внутри коробки в полиэтиленовом пакете лежит розетка-таймер, вилка которой обернута слоем картона

Комплектация

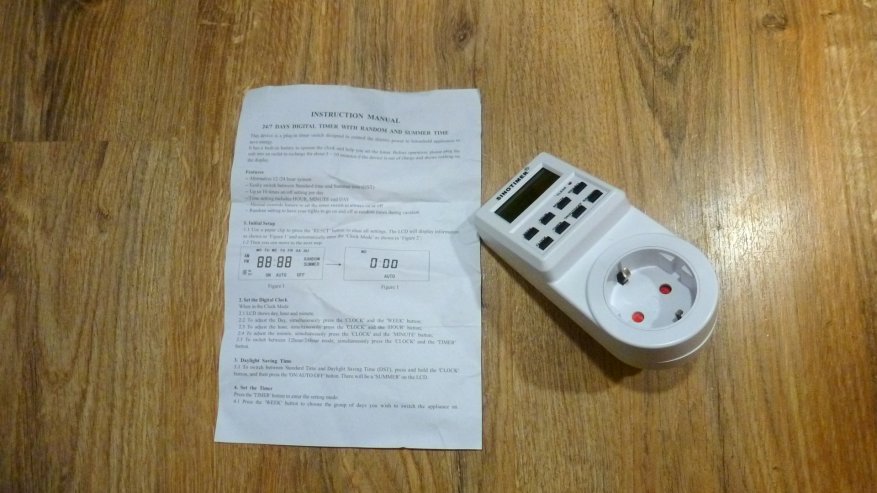

Комплект поставки минимальный: таймер и кратенькая инструкция на английском языке

Внешний вид

Розетка изготовлена из прочного белого негорючего пластика, гнезда штепселя закрыты защитными шторками красного цвета, форм-фактор посадочного гнезда — евровилка с заземлением

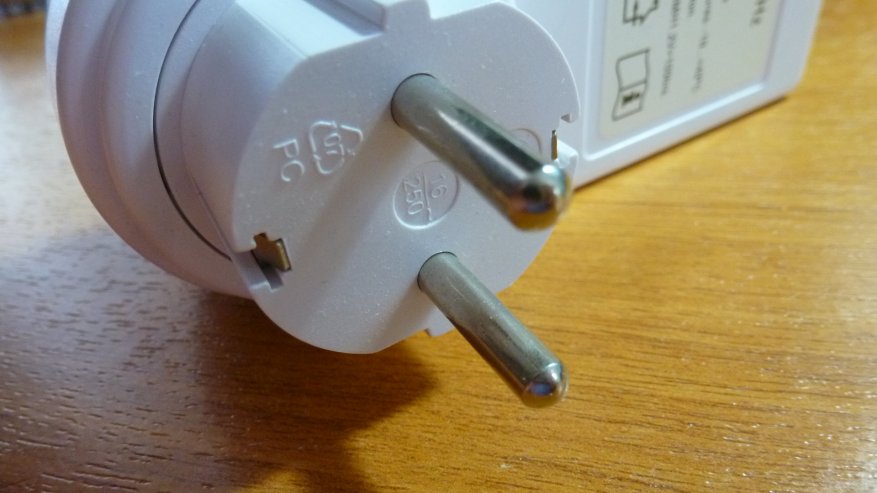

Штепсельная часть сконструирована под аналогичную евровилку с толстыми штырями

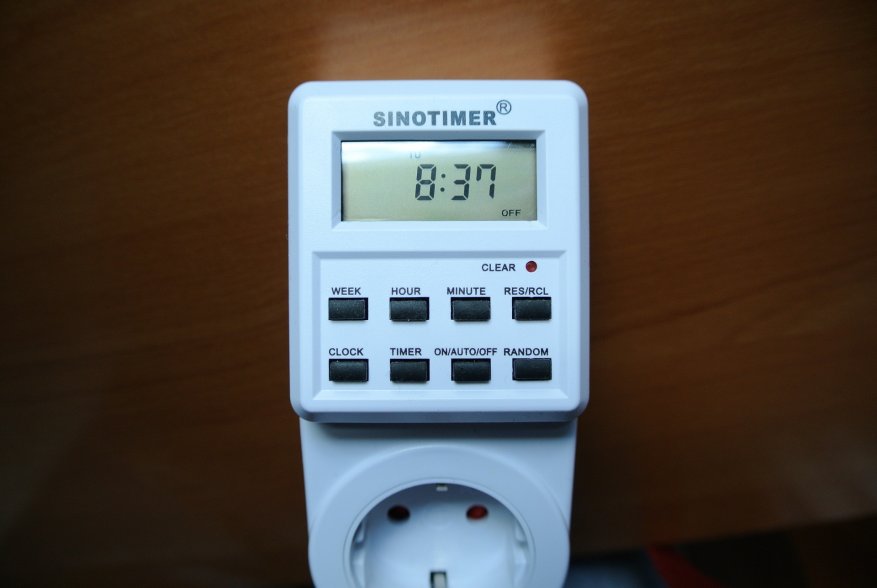

Над розеткой расположен небольшой монохромный  ЖК дисплей без подсветки, под которым находятся два ряда кнопок. Основные символы времени крупные, читаются легко.

На дисплее уже горит какое-то время. Внутри установлен небольшой бэкап аккумулятор, о чем свидетельствует информация из таблички с техническими характеристиками на обратной стороне таймера

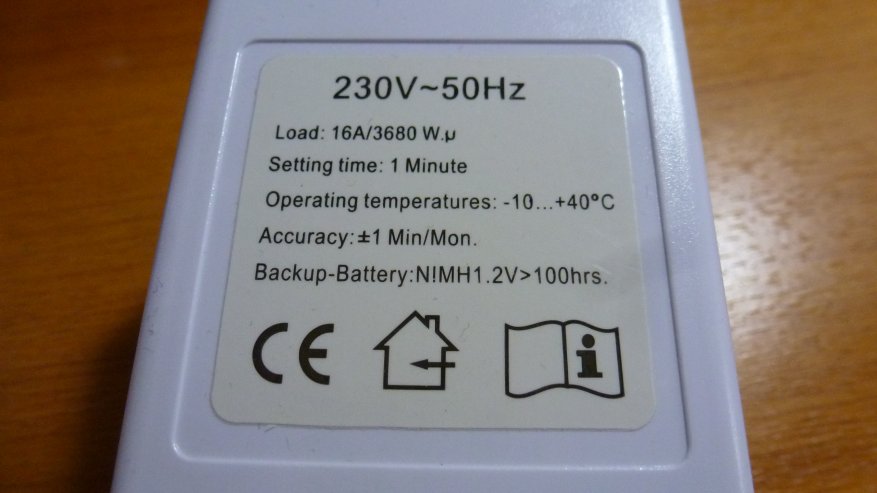

Технические характеристики

Материал                        Пластик

Вес                                  150г

Размеры                         12,5 х 8,7 х 5,7 см

Допустимая нагрузка    16A / 360W

Напряжение                   120 В или 230 В ~ 50 Гц

Рабочая температура    -10 ~ 40 ℃

Уставка времени            1 мин (12/24 часов смены формата)

Точность                         ± 1 мин / пн.

Программирование

Первым делом нужно подзарядить встроенный аккумулятор.  Для этого включаем таймер на несколько часов в сеть. Затем нужно установить текущее время. Для этого необходимо нажать и удерживать кнопку CLOCK затем последовательно нажимая WEEK, HOUR и MINUTE соответственно устанавливаем день недели, часы и минуты.

Одновременное нажатие CLOCK и TIMER меняет режим отображения времени 24/12 AM/PM.

Аналогично установке текущего времени производится настройка сценариев срабатывания таймера, только в этом случае сначала нажимается кнопка TIMER, затем устанавливается либо определенный день недели

 либо таймер будет срабатывать ежедневно

 либо выбирается какое то чередование дней (до 16 комбинаций).

Затем устанавливается время включения таймера, после чего время выключения. Всего доступно к запоминанию 10 программ. В конце выбирается режим работы таймера: ON – включен постоянно, OFF – выключен постоянно, AUTO – работа в запрограммированном режиме таймера. Память энергонезависимая, производитель гарантирует больше 100 часов работы батареи. По факту таймер пролежал у меня больше месяца без подключения к электросети и время на дисплее не сбилось, так что кратковременные отключения напряжения установленным программам таймера не страшны.

Внутреннее устройство

Корпус  таймера довольно легко разбирается, нужно открутить всего лишь два шурупа с обратной стороны

Внутри все очень прилично. Никаких соплей и непропаянных контактов. Силовые провода имеют внушительное сечение, охотно верю, что заявленные 16 ампер таймер выдержит легко.

Вывод

Впечатления от эксплуатации данной розетки с таймером SINOTIMER остались положительные, изготовлена розетка качественно, программируется легко и интуитивно понятно, при отключении электроэнергии настройки не сбрасываются, функции коммутации нагрузки устройство выполняет исправно.

Купить розетку с таймером SINOTIMER можно ЗДЕСЬ

Электронный таймер-розетка — устройство, применение и настройка

Электронный таймер-розетка, как видно из названия, объединяет в одном приборе розетку и устройство учета времени. Таймер-розетка устанавливается в стационарную розетку или в разъем удлинителя. С обратной стороны корпуса в устройстве имеется силовая розетка, к которой подключаются потребители — электробытовые приборы.

Электроэнергия на выходные контакты подается не постоянно, а по графику. Время подачи напряжения программируется с помощью таймера, который контролирует реле, соединяющее контакты входа и выхода.

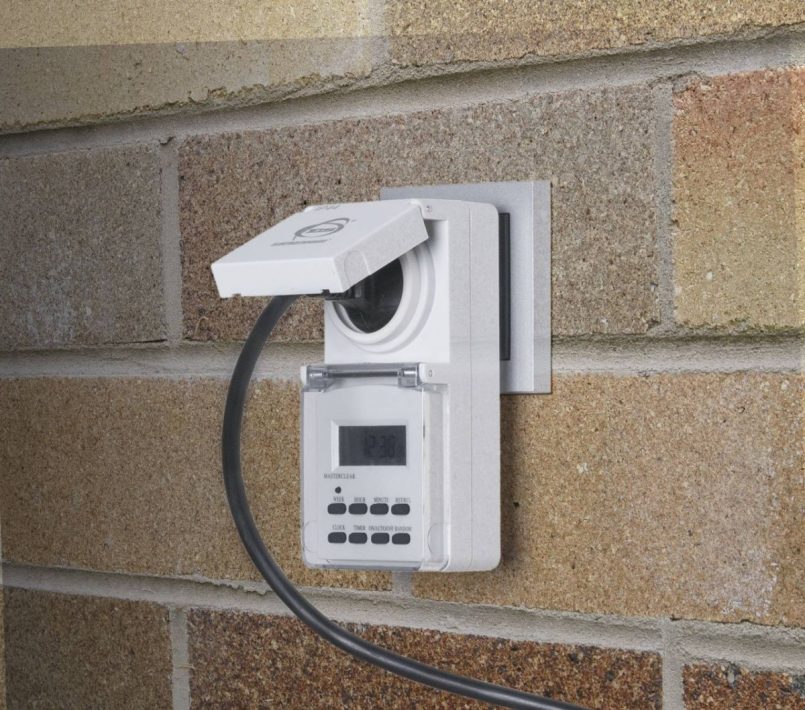

Розетки с таймером могут эксплуатироваться в самых разнообразных условиях окружающей среды. В частности, помимо стандартных приборов, выпускаются модификации, предназначенные для помещений с высоким уровнем влажности, брызгозащищенные устройства.

Характеристики и нормативы

Разъему с учетом времени присущи следующие параметры:

1. Наибольший срок действия программы (программирование может осуществляться на срок от суток до 7-10 дней), а также интервальный временной диапазон.
2. Точность учета времени и максимальная погрешность при коммутации цепочек на входе и выходе (проще говоря — время срабатывания реле).
3. Дискретность переключения (показатель может колебаться между несколькими секундами и получасом).
4. Нагрузочные возможности устройства (наибольшие коммутируемые токи). Максимально допустимое количество ежесуточных коммутаций. При эксплуатации прибора рекомендуется особое внимание обращать на разрешенное количество ежесуточных приборов. Этот показатель разнится в зависимости от модели и указывается в техническом паспорте устройства.

При разработке и изготовлении электротехнического оборудования данной группы в качестве нормативной основы применяются правила Международной электротехнической ассоциации. Согласно нормативам, нагрузочная возможность розеток составляет 16 А в случае с переменным током 230 В и частотой 50 Гц.

Программирование электронного таймера — достаточно сложный процесс, требующий внимательного изучения инструкции. Зачастую похожие друг на друга приборы от различных компаний-производителей значительно отличаются по методу программирования.

Розетки с электронной начинкой оснащаются жидкокристаллическим монитором, где отображается актуальное время, а также различные параметры рабочей программы. Управление системой осуществляется при помощи кнопок, количество которых может колебаться между 6 и 12 (в зависимости от модели). У некоторых из розеток имеется до 150 программ подключения нагрузки.

Большая часть разъемов с таймерами имеют встроенный аккумулятор, который позволяет работать прибору автономно на протяжении 100 и больше часов. Зарядка устройства осуществляется подключением прибора к электрической сети на 10-15 часов.

Некоторые устройства оснащаются переключателями режимов. С помощью переключателя можно выбрать автоматический режим, положения «включено» или «выключено».

Возможности

С помощью розеток с таймерами можно решать самые разные задачи. Нередко приборы оснащены возможностью создания эффекта присутствия, позволяющего включать и отключать свет в помещении по случайному графику или в заданное время, даже когда жильцов нет дома.

Программное обеспечение позволяет экономить электричество. К примеру, можно настроить программу так, чтобы во время отсутствия хозяев в доме отключалось электронное отопительное оборудование. При этом включаться обогревающие устройства могут незадолго до приезда жильцов, чтобы успеть натопить помещения до достаточно комфортной температуры.

Наружное освещение также можно включать и отключать по определенному расписанию. С помощью устройства возможно решение и другой задачи — включение и отключение по расписанию поливной системы на садовом участке.

Таймеры часто применяется там, где есть потребность в соблюдении строго расписания, например, в аквариумах и бассейнах. При помощи приборов учета времени здесь контролируется работа фильтров, компрессоров и осветительного оборудования.

Настройка прибора

Ниже рассмотрим способы настройки прибора на примере розетки с таймером торговой марки «Masterclear». Устройство оснащается аккумулятором, функционирующим под напряжением 1,2 В. Запаса аккумулятора достаточно на 100 часов работы. Особенность этого прибора — сохранение в памяти всех настроек даже в случае отсутствия напряжения в электросети.

Перед началом эксплуатации розетку нужно заряжать от сети в течение, по крайней мере, 14 часов. Далее необходимо нажать на клавишу Master Clear, что приведет к сбросу предыдущих настроек. После этого прибор готов к работе.

Функции кнопок

Чтобы правильно управлять устройством, нужно иметь представление о предназначении кнопок, расположенных на панели:

1. Master Clear — как уже говорилось выше, это кнопка сброса задач.
2. Clock — с помощью этой клавиши устанавливается сразу несколько параметров, в том числе текущее время, формат времени, летнее или зимнее время.
3. Timer — клавиша, позволяющая настроить различные параметры времени. Используется совместно с кнопками Week, Hour, Min, Clock.
4. Week — установка дней недели.
5. Hour — часы.
6. Min — минуты.
7. On/Auto/Off — выбор одного из режимов функционирования.
8. Random — эта функция позволяет контролировать случайные подключения и отключения.
9. RST/RCL — активация и деактивация программного обеспечения.

Настройка часов и времени года

Нажимаем на кнопку Clock и выставляем нужно время, а также вариант его отображения (используем клавиши Hour и Min). По умолчанию время задается в 24-часовом диапазоне, но при желании можно установить 12-часовой формат (a.m — дневное время, p.m — вечернее) с помощью клавиши Timer. Чтобы установить день недели, вначале нажимаем Clock, а затем — Week. Летнее или зимнее время устанавливается при помощи клавиши On/Auto/Off при одновременно нажатой кнопке Clock.

Выбор режима

Прибор может функционировать в одном из четырех режимов:

1. Всегда находится в состоянии «выключено». Режим задается при помощи клавиши On/Auto/Off выбором в меню пункта Manual Off.
2. Всегда находится в состоянии «включено». Для этого с помощью той же кнопки нужно выбрать пункт Manual On.
3. Включение и выключение в случайном порядке. Регулируется пунктом меню Random. Если установить эту функцию, прибор будет включаться и выключаться в произвольном режиме в ночное время суток. Автоматический режим. При помощи клавиши On/Auto/Off можно заранее запрограммировать нужные параметры работы устройства.

Советы по настройке таймера

При настройке прибора следует убедиться, что параметры программ не противоречат друг другу. В противном случае приоритет всегда имеет вариант Off. Иными словами, если программы накладываются друг на друга, ни одна из них полноценно работать не будет.

В качестве примера можно привести ситуацию, когда в одной из настроек указано время работы прибора с 9:00 до 19:00, а в другой настройке — с 11:00 до 17:00. В результате таких настроек розетка будет работать лишь до 17:00, так как именно на это время приходится первая команда «выключить».

Пример настройки таймера

Предположим, что нужно настроить прибор таким образом, чтобы он включался ежедневно на 4 часа с 19:00 до 23:00. Ниже мы расскажем, как этого добиться.

Заходим в настройки системы. Для этого нам понадобится клавиша Timer. После нажатия на нее появляется надпись On 1. Далее выбираем день недели, а так как нам нужно настроить прибор на ежедневное включение, то жмем на кнопку Week до тех пор, пока на мониторе не появятся все дни недели. Затем выбираем нужное время при помощи включения клавиши Hour. Минуты нас в данном случае не интересуют, поэтому кнопку Min не трогаем.

Сохраняем показатель времени включения, для чего жмем на клавишу Timer. Вслед за нажатием происходит сохранение информации, а на мониторе появляется надпись Off 1, которой нужно настроить время отключения. Устанавливаем нужный параметр (в нашем случае речь идет о 23:00). С помощью клавиши Week выбираем дни недели, нажимаем на Hour и устанавливаем 23:00. Выход из режима программирования осуществляется кнопкой Clock.

Покупку таймера-розетки электронного можно отнести к довольно простым задачам. В магазинах электроники и хозяйственных принадлежностей имеется достаточно широкий ассортимент подобной продукции. Если все же остались какие-то вопросы, продавец-консультант в магазине даст советы по подключению и применению того или иного прибора.

Электронный таймер-розетка — устройство, применение и настройка

Розетка с таймером: разновидности и их возможности

Оглавление:
Розетка с таймером: возможности и область применения
Разновидности и особенности электрической розетки с таймером

Если возникает необходимость управлять включением и выключением каких-либо электрических приборов, то вряд ли можно найти проще, дешевле и практичнее способа, чем использование розетки с таймером. С ее мощью можно программировать время включения и выключения практически любого современного электрического прибора, подгоняя таким способом его работу под свои потребности. О такой розетке и пойдет речь в данной статье, в которой вместе с сайтом stroisovety.org мы разберемся с устройством, возможностями и разновидностями, которыми обладает современная розетка с таймером.

Розетка с таймером фото

Розетка с таймером: возможности и область применения

Говорить о назначении и области применения данного устройства много не придется – розетка с электронным или механическим таймером является изделием узкоспециализированным и применяется исключительно для управления режимами работы домашним электрическим оборудованием. Приведем простой пример, из которого сразу все станет ясно и понятно – возьмем обычный тепловентилятор и посмотрим, как с помощью розетки с таймером можно настроить его работу. Здесь все достаточно просто – на панели управления задаем время включения и выключения. Скажем, в 5-00 он включается и обогревает помещение, а когда вы уходите на работу (пусть это происходит в 9-00), он выключается в автоматическом режиме.

Точно с таким же успехом можно запрограммировать розетку на целые сутки или даже на неделю вперед и не касаться вопроса управления тепловентилятором длительное время. Спросите, что дает такое управление электрическим прибором? Зачем тратить дополнительно деньги на приобретение розетки с таймером? Отвечу просто – это экономия энергетических ресурсов и комфорт в доме, которое обеспечивается автоматическим управлением. По сути, розетка с таймером является неотъемлемым элементом современной системы умный дом. По большому счету, с помощью этого устройства можно управлять любыми электроприборами – возьмем, к примеру, уличное освещение. При небольшой модернизации и добавлении в цепь уличного освещения розетки с таймером можно программировать время включения и выключения света – к примеру, в 20-00 включаются парковые светильники, а в 5-00 выключаются, чтобы зря не палить электроэнергию. В общем, время включения и выключения освещения можно будет задать исходя из личных потребностей.

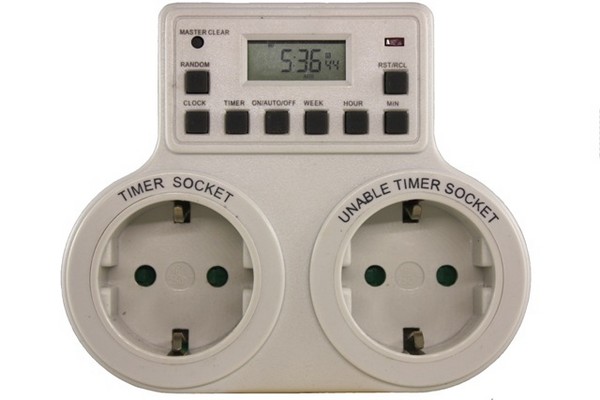

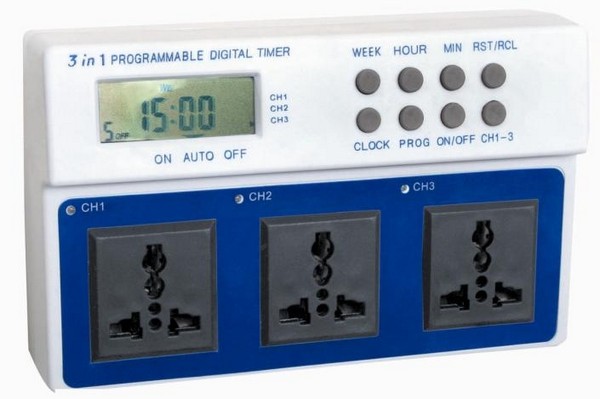

Розетка с электронным таймером фото

С таким же успехом можно программировать подсветку в аквариуме, работу водонагревательного бака – в последнем случае это, конечно, не очень практично, но когда вы надолго покидаете дом, такая розетка покажет на что она способна. Она включит водонагреватель за пару-тройку часов до вашего приезда, и вы легко сможете насладиться благами цивилизации сразу же по приезду домой. Вот так и работает розетка с таймером. Кстати, еще одна область ее применения – это системы электрического отопления, которые собираются из независимых друг от друга электрических конвекторов.

Разновидности и особенности электрической розетки с таймером

Внутренняя или уличная розетка с таймером имеет не так уж много разновидностей, и, по большому счету, их можно классифицировать всего по двум признакам – это тип управления розеткой и ее возможности. По типу управления все существующие нынче изделия подобного типа можно разделить на два вида.

1. Розетка с механическим таймером. Это самый простой вариант подобных устройств, и работают они по принципу часового механизма – вы заводите его на определенное время, часики тикают и когда доходят до определенного момента, включают или выключают электрический прибор. Как правило, настройка такой розетки с таймером позволяет управлять потребителем электроэнергии в течение суток и ни минутой больше. Есть две разновидности механических розеток с таймером – в первом варианте управление осуществляется путем поворота рычага, как это делалось на старых стиральных машинах, а во втором случае программирование производится посредством нажатия кнопок. Каждая отдельная кнопочка отвечает за определенный промежуток времени (как правило, 15 или 30 минут) – нажимая их по отдельности или комбинируя включение нескольких кнопок одновременно, можно настроить до 48-96 режимов работы. Управлять таким устройством достаточно просто – для начала на вращающемся диске задается текущее время, а потом с помощью расположенных по периметру этого диска небольших кнопок задается промежуток времени, в котором розетка должна подавать электроэнергию к потребителю. Кстати, существуют механические розетки с таймером, работающие исключительно на отключение электроэнергии.

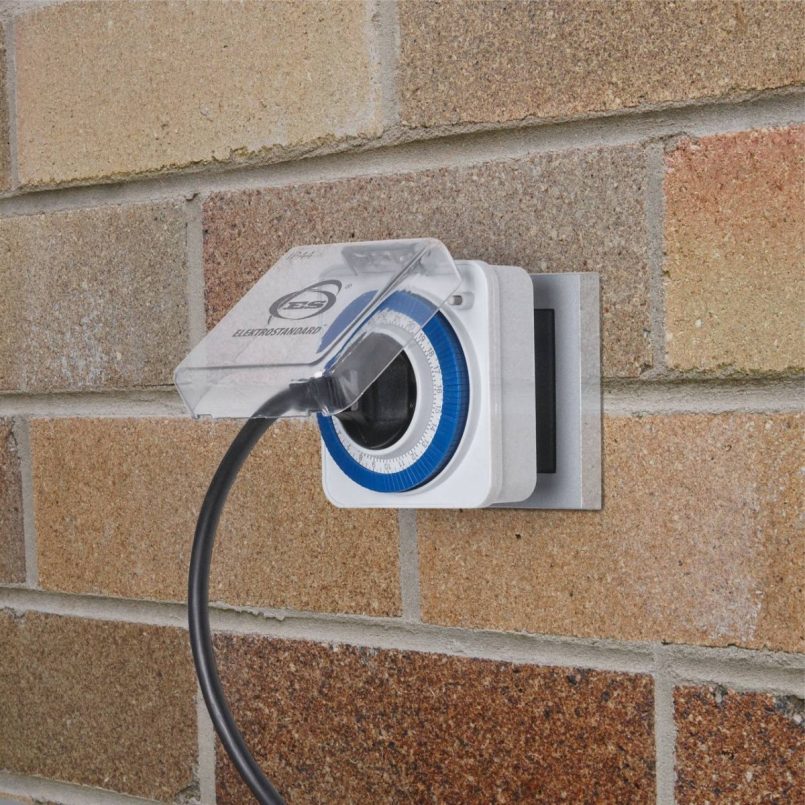

   Розетка с механическим таймером фото

2. Розетка с электронным таймером. Это довольно сложное устройство, которое уже смело можно назвать программатором. Он в состоянии обеспечить до 140, а то и более режимов работы. Кроме всего прочего, большинство устройств подобного типа оборудуются датчиком движения, включение которого производится в период времени суток с 18-00 до 6-00. Штука очень удобная и позволяет использовать ее в осветительной системе дома в качестве электронного выключателя – к примеру, на дежурном освещении.

Если рассматривать дальше разновидности программируемых розеток, то следует отметить и тот факт, что их электронные аналоги могут разделяться по своим возможностям. В этом отношении их можно разделить еще на две группы.

1. Розетка с таймером суточная. Она позволяет задать режим работы устройства на протяжении 24 часов – этот режим будет повторяться изо дня в день без изменений, что не совсем удобно. К примеру, если ваш распорядок дня в среду отличается от распорядка других дней недели, то такой таймер придется перенастраивать.

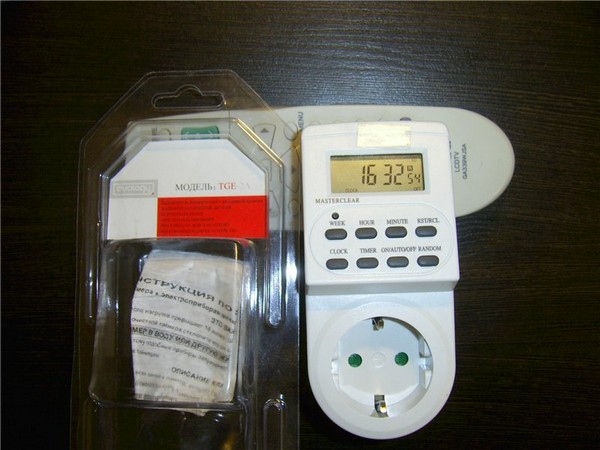

   Розетка с таймером суточная фото

2. Розетка с таймером недельная. Преимуществом устройства данного типа является возможность программирования каждого дня недели в отдельности – в понедельник один режим работы, во вторник другой, в среду третий и так далее. Кроме того, дни можно объединять – к примеру, в среду и субботу у вас одинаковый график работы, тогда простым нажатием сенсора их можно настроить одинаково. В общем, возможности подобной розетки, можно сказать, не ограничены – ее можно использовать даже как некоторое подобие охранной сигнализации. С помощью такого устройства можно имитировать присутствие человека дома в то время, когда он в командировке. Для этого нужно подключить к розетке обыкновенную настольную лампу.

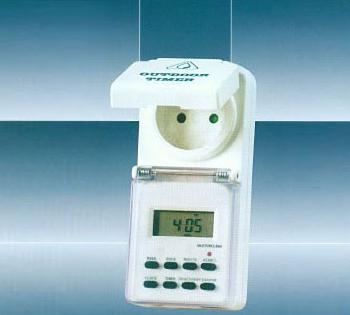

   Розетка с таймером недельная фото

Практически все электронные розетки можно использовать в качестве домашних часов – они могут постоянно отображать текущее время, а небольшой встроенный аккумулятор способен следить за сохранением заданной информации на протяжении длительного времени. Также в большинстве продвинутых моделей данного типа предусмотрен автоматический переход на зимнее и летнее время – этот нюанс нужно настраивать исходя из собственного часового пояса.

В заключение темы добавлю – розетка с таймером (как электронная, так и механическая) может изготавливаться в двух вариантах. В одном случае она представляет собой полноценное устройство, устанавливаемое непосредственно в подрозетник (так сказать, стационарный вариант), а в другом случае она может представлять собой некоторое подобие переходника, который имеет отдельную вилку и может быть вставлен в любую домашнюю розетку.

Напоследок скажу, что среди подобных устройств существуют не только розетки для дома или улицы. Также можно приобрести и программируемые автоматические выключатели, монтируемые в квартирный электрический щиток. С их помощью можно наладить работу большинства оборудования периодического использования – к примеру, защитные роллеты на окна можно открывать и закрывать в определенное время суток. В общем, розетка с таймером и ей подобные приспособления являются очень полезными устройствами, которые помогают сделать жилье человека немного умнее и во много раз облегчить его обитателям жизнь.

Автор статьи Александр Куликов

Что собой представляет и зачем нужна розетка с таймером :: SYL.ru

Часто на витринах магазинов, торгующих электротехническими товарами, можно увидеть управляемую сетевую розетку. Владелец вставляет ее в обычную, далее путем нехитрых манипуляций настраивает нужный режим работы и, наконец, запитывает через нее какой-либо прибор, радуясь бесперебойной работе.

Предназначение устройства

Обычно без подготовки вряд ли кто-либо сразу скажет, для чего может понадобиться розетка с таймером. На самом деле существует много областей ее применения. К примеру, если правильно настроить время срабатывания, то к моменту приезда на дачу обогреватель успеет включиться и нагреть помещение.

Электронная модификация

Несмотря на внешние конструктивные различия, любая розетка с таймером создается на базе реле времени. Но не с жестко заданным режимом работы, а позволяющим самостоятельно выставлять промежутки. В зависимости от используемого реле может быть розетка-таймер электронная или механическая. Отличительной чертой моделей первого типа является возможность программирования не только на промежутки в течение суток, но и на целую неделю. В некоторых решениях владелец может выбирать желаемый режим работы более чем из ста предустановок. Кроме того, «умная» розетка-таймер электронная иногда содержит особую программу, которая управляет подключенным освещением, создавая видимость присутствия в доме людей. Иногда эта функция оказывается просто незаменимой.

Для обеспечения работы самого устройства розетка с таймером электронного типа содержит внутреннюю батарею, которая может быть как заменяемой, так и аккумуляторной, требующей предварительной подзарядки.

Никакой электроники

Давно известно, что чем больше функций возложено на устройство, тем ниже его надежность. В этом отношении розетка-таймер механическая выигрывает у своего электронного аналога.

Для запуска нужно путем вращения подвижного циферблата выставить текущее время. После этого в определенной последовательности нажать на сегменты-выступы, обычно расположенные по бокам и выделенные цветом. Порядок нажатий как раз и определяет ту или иную программу.

Особенности

У механических моделей погрешность может достигать 15 минут, чего электронные устройства не допускают. Однако за это владельцу приходится в самом прямом смысле платить. Достаточно один раз настроить прибор (независимо от того, суточного типа он или недельного), и программа будет повторяться. То есть нет нужды ежедневно задавать режим.

Большинство розеток-таймеров отлично функционируют при морозе до -10 градусов и жаре до +40, поэтому отлично выдерживают установку в гаражах или подсобных помещениях. А модификация с классом защиты IP44 не боится даже дождя. Хотя, конечно, это не означает, что она будет работать под ливнем.
