правильная схема расположения точек электропитания на нужной высоте
Для удобства эксплуатации мобильной и стационарной техники нужно сделать правильное расположение розетки на кухне для плиты и другого оборудования. Для размещения точек для подключения оборудования существуют нормы как по технике безопасности, так и для эстетики. К изделиям должен быть свободный доступ, чтобы в случае замыкания, например, микроволновой печи, ее можно было беспрепятственно отключить.
Правила проектировки
Изначально перед монтажом электрических проводов рисуют эскиз кухонного гарнитура. На нем изображают расположение электроприборов, а также создают схему розеток с удобным размещением на стенках комнаты. Часто владельцы заказывают гарнитур у специалистов. В такой ситуации лучше согласовать план работы с ними. Они посоветуют оптимальные места, в которых предпочтительнее установить точки для подключения техники.
Если же работа проводится своими руками, а кухонные принадлежности приобретены не под заказ, а в магазине, то следует попросить помощи у знакомого электрика, который подскажет, сколько нужно розеток на кухне и в каких именно участках их монтируют. Во-первых, он знает все нормы электробезопасности, а во-вторых, скажет, какие изделия лучше купить и как распределить провода по помещению с последующим подключением всей системы к счетчику.
Если таких возможностей не имеется, то придется изучать основную информацию и собственными силами организовать работу. Здесь есть один большой плюс: полученный опыт с подобным делом может пригодиться в будущем.
Требования по установке изделий
На начальном этапе изготовления дизайнерского проекта нужно изучить все правила, которых нужно строго придерживаться. Вот что советуют профессионалы:
- Первым делом следует позаботиться о легкодоступной эксплуатации розеток. Количество точек подключения должно иметь запас на 25% от всего числа. Если на кухне имеется 8 единиц изделий, то лучше оснастить помещение десятью точками.
- Схема распределения точек должна соответствовать всем государственным нормам и стандартам. Например, для индивидуального мощного оборудования ставят отдельные розетки, не перегружая их тройниками.
Категорически запрещено монтировать изделия в области готовки блюд, над раковиной, за тумбочками, шкафами и в аналогичных местах, где имеются легковоспламеняющиеся материалы или вода.
- Подключаемые электроприборы необходимо совмещать по мощности с линиями подключения. Материал, из которого они изготовлены, должен отвечать всем требованиям пожарной и электрической безопасности.
- Расстояние между точками запитывания и стационарным кухонным оборудованием составляет не больше 100 см. Для переносных приборов это расстояние должно составлять150 см.
- В наиболее опасных местах следует монтировать розетки с защитными крышками, которые уберегут их от попадания влаги и капель жира.
Главное условие при установке точек — это наличие двух легкодоступных розеток.
Разновидности моделей
Производители выпускают 4 вида изделий, обладающих индивидуальными преимуществами. Перечень моделей, которыми можно оснастить кухню:
- Встроенные. Подобные точки монтируют в стены. Они обеспечивают повышенную электробезопасность, обладают привлекательным внешним видом и надежным креплением. Существуют также устройства, которые устанавливают в столешницу, а эксплуатируют их путем открывания мебели и поднятия защитной панели.
Выдвижные. Эта категория изделий наиболее востребованная, поскольку коробки встраивают в столешницу таким образом, чтобы при нажатии на специальную кнопку в кухонной мебели происходило вертикальное открывание розеточной конструкции.
- Накладные. Их устанавливают за несколько минут, а сам процесс работы настолько легкий, что с ним справится даже новичок. Обычно применяют такие модели для электропроводки открытого типа.
- Переносные. Это обыкновенный удлинитель или переноска. Изделие может быть оснащено как одной, так и несколькими розетками. Длинный провод обеспечивает подключение приборов в любом месте помещения.
Следует учитывать, что выдвижные и встроенные модели по стоимости дороже накладных и переносных.
Необходимый расчет и места подключения
Рассчитать число розеток проще простого. Достаточно посчитать количество электрических приборов и другой бытовой техники, которая разместится в кухне. Обязательные точки подключения, учитывающиеся при подсчете:
- Основное оборудование — холодильник, стиральная машинка, духовка, посудомойка и варочная плита.
- Нужно распределить коробки для подключения гаджетов, ноутбуков, зарядных устройств и мобильных телефонов.
- Рассчитывают число розеток, предназначенных для мощных приборов, в которых вилка находится постоянно (к примеру, телевизор, электрочайник, микроволновая печь, кофемашина и мультиварка).
- Предусматривают точки для обеспечения вытяжки электроэнергией.
- Если в комнате есть подсветка, тогда монтируют розетки и для нее.

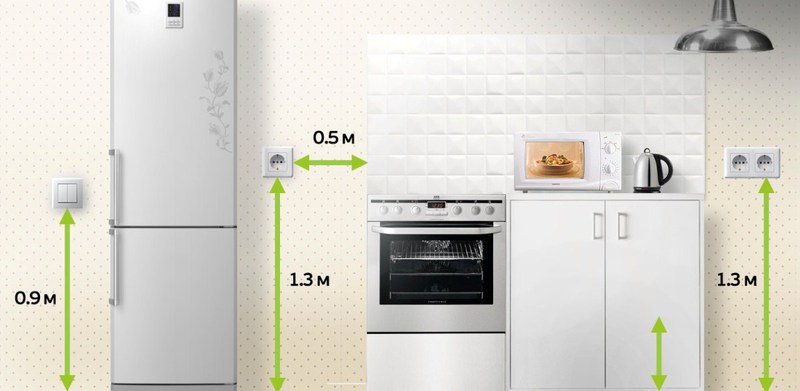

Зональное размещение коробок является не менее важным. По всем правилам и стандартам высота розеток на кухне
- Внизу обычно устанавливают точки под столешницей на высоте 15 см от пола. Их используют для эксплуатации электрических плит, стиральных машин, духовок, посудомоек и других энергоемких приборов.
Посередине стены монтируют изделия на уровне 100 см от пола, чтобы высота розеток от столешницы на кухне составляла 20 см. Сюда подсоединяют оборудование малой мощности, например, печь СВЧ.

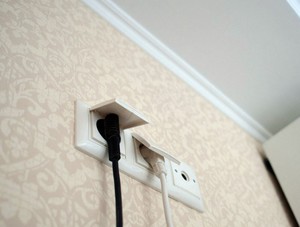

- На верхней линии можно крепить точки, отступив от потолка на 15 см и от навесной мебели (полок и шкафа) на 10 см. Применяют их для светильников и вытяжек. Если владелец желает установить подсветку, тогда светодиодную ленту предпочтительнее монтировать за кухонным фартуком, за фасадом которого можно спрятать блок питания и провода.
Такое месторасположение розеток будет отвечать всем требованиям техники безопасности.
Распределение точек электропитания
Под столешницу крепят розетки для встроенной кухонной техники — стиральной машины, духового шкафа или посудомойки. Если под шкафами или полками имеется вырез в стене, то желательно спрятать точки за ними. На кухне расположить розетки необходимо
- Чтобы избежать лишней работы по вырезанию необходимой части стены, следует вмонтировать коробки на высоту 10 см от пола под ножками кухонного гарнитура. Нередко владельцы квартиры устанавливают микроволновую печь или духовку на пеналы или высокие тумбы. В этом случае предпочтительнее обустроить стену розетками вблизи техники, но только ниже оборудования или немного выше столешницы.
Если используют удлинители, то нависающие провода не должны попадать в те места, где существует угроза их разрыва (в двери, обустроенные доводчиками, выдвижные ящики в шкафах и т. д. ). Желательно прикрепить переноску внизу на расстоянии 10 см от пола.
- Для холодильников лучше устанавливать розетки на высоте 100 см. Если поместить точку за прибором, тогда его эксплуатация станет затруднительной, поэтому её нужно размещать сбоку от него. Можно решить проблему, выдвинув холодильник вперед, но эстетичный вид кухни будет нарушен, поскольку агрегат будет выходить за линию, на которой расположена другая бытовая техника и мебель.
- Некоторые хозяева крепят коробки в углу за холодильником, но это сделает затруднительным отключение электрического оборудования в случае грозы. К тому же прибор не считается настолько мощным, чтобы выделять для него ординарную розетку, а применение тройника еще больше усложнит эксплуатацию.
Чтобы не монтировать точки электропитания для вытяжки и не пытаться спрятать за ней кабель, лучше подключить оборудование напрямую к электрической сети и по возможности установить мелкий включатель. Как можно убедиться, расположение точек для питания оборудования требует тщательного анализа и точной схемы.
Не стоит заниматься этим делом новичкам и на «глаз» крепить коробки в процессе работы.
Исправление ошибок
Нередко у новичков, занимающихся самостоятельной установкой розеток, случаются неточности в расчетах. Из-за этого возникают сложности с их переносом на кухне в другие места. С точки зрения электробезопасности не рекомендуется заниматься наращиванием проводов, перестанавливая первоначальную розетку в иное место. Нужно монтировать другой провод по потолку от электрического щита и прятать его в отделку.
Нельзя допускать, чтобы направление кабеля было искривленным, оно должно располагаться строго по одной линии. Если владелец пожелает оснастить потолок дополнительными облицовочными материалами, то из-за этой ошибки можно попасть шурупом в кривой электропровод, вследствие чего сгорит инструмент, и произойдет замыкание системы. Схему кабелей, начерченную на бумаге, нельзя выбрасывать, она поможет избежать аналогичных неприятных ситуаций в будущем.
Многие люди, занимающиеся разводкой электрики, не всегда придерживаются правил и монтируют провод от старой точки, при этом выбирая самый короткий путь. Для работы потребуется штробороез, перфоратор и насадка «коронка», за счет которой делают углубление по размеру коробки. Вместо аппарата для создания штробы используют перфоратор с насадкой «лопатка», а режим устанавливают на отбойник.
От первоначального изделия электропитания карандашом проводят линию до предполагаемого места установки розетки. Затем с интервалом в 1—2 см в стене глубиной 1 см сверлят дыры. На инструменте меняют насадку и выдалбливают раскрошившиеся куски отделки. Этот способ поможет избежать появления трещин на покрытии вблизи рабочей зоны.
Для подрозетника карандашом или мелом чертят круг. Теперь вместо лопатки ставят насадку «коронка». Углубление делают на толщину коробки изделия. Если не получается просверлить, то по контуру намеченной окружности изготавливают сверлом дыры и по кругу сбивают лопаткой цемент. Старую точку извлекают, короб оставляют на месте, провода освобождают. Затем необходимо прикрутить клеммный переходник.
Новую проводку прокладывают в штробу и просовывают ее через отверстие в подрозетнике, которое находится с боковой стороны. Два кабеля соединяют клеммой, а винты прочно затягивают. В изготовленном новом углублении монтируют коробку, через нее продевают кабель, чтобы он немного торчал из устройства.
После этого штробу обрабатывают водой, чтобы устранить пыль. Размешивают цементный раствор. Шпателем наносят смесь на канавку и разравнивают. Когда покрытие немного подсохнет, его затирают куском пенопласта. Остается к коробу присоединить точку электропитания и прикрепить к ней провод.
Размещения электрических розеток на кухне: общие советы
Вступление
Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.
Размещения электрических розеток на кухне для плиты и мойки
1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол.
2. Сушка для посуды нужно разместить над мойкой.
3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.
Схема размещения электрических розеток на кухне
Розетка для духовки
4. При установке отдельного духового шкафа необходимо помнить, что отдельный духовой шкаф устанавливается почти в плотную к стене. Это означает, что все коммуникации должны располагаться под духовкой на высоте не выше 10-15 см. от пола.
Розетка для плиты
5. Обязательно нужно спланировать установку мощной розетки для электрической плиты. Разместить их нужно под рабочей поверхностью, соседней с плитой, секцией мебели. Высота установки должна быть 60-70 см. от пола. Для удобства доступа к розетке для плиты, в стенке рабочего стола за которой находится розетка нужно вырезать отверстие. Если у Вас планируется установка варочной панели, помните, что таких розеток может быть две. Одна для панели (20-32-40 Ампер), вторая для духового шкафа( 16 Ампер).
Розетка для вытяжки
6. Обязательно предусмотрите розетку для вытяжки. Она должна располагаться на 10-20 см. выше поверхности полок и на 30 см. справа или слева от центра самой вытяжки.
Розетка и подводка для посудомойки
7. Электророзетку для посудомоечной машины располагайте, также как и розетку для плиты, за правым или левым рабочими столами по отношению к посудомоечной машине. Подвод воды и розетку для посудомоечной машины желательно разнести по разные стороны. Это увеличит электробезопасность кухни.
8. Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки.
9. Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой.
Розетки над рабочим столом
10. Запланируйте один или лучше два блока розеток на поверхности фартука кухни. Фартук кухни-это пространство между поверхностью рабочего стола и навесными полками. Планируйте размещение блоков розеток только над рабочими столами (не размещайте розетки над плитой и мойкой). Высота размещения розеточных блоков 110-115 см от пола.
Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.
Розетка для телевизора
11. И последнее. Не забывайте запланировать розетки на противоположенной стене от кухонного гарнитура, а также электрическую розетку и вывод телевизионной антенны для телевизора.
На этом все! Это все советы для правильного размещения электрических розеток на кухне ! Успехов Вам, в ваших начинаниях!
©www.otdelochnik24.ru
Другие статьи раздела: Ремонт кухни
55.61953237.741349
Поделись ссылкой:
Розетка для плиты на кухне
- Что ремонтируем?
нажмите, чтобы раскрыть
- Ремонт комнат
гостиная, кухня, ванная.- Ванная
- Кухня
- Детская
- Балкон
- Спальня
- Гостиная
- Коридор
- Прихожая
Розетка для электроплиты своими руками
Электрическая плита — это довольно мощное оборудование, которое потребляет большое количество электроэнергии и требует обязательного заземления. Для такой плиты нужна специальная силовая розетка с заземлением, выбор и установку которой мы рассмотрим в этой статье.
Выбор розетки для электроплиты
Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.
В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.
Выбор розетки будет зависеть от максимального тока будущей нагрузки.
Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:
(P (кВт)*1000)/220 В — для однофазного подключения
((P (кВт)*1000)/220 В)/3 — для трехфазного.
При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.
Однофазное и трехфазное подключение
«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.
Существует 2 вида фазных подключений:
Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.
Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.
Установка розетки для электроплиты
Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.
Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.
Виды розеток по способу установки
По способу установки различают всего 2 вида розеток:
Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.
Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.
В данном случае будет рассмотрена установка розетки скрытой установки.
Процесс установки розетки
Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.
Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.
Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.
Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.
Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.
Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.
Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.
Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.
Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.
По окончанию работ одевается крышка и проверяется работоспособность розетки.
Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.
Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.
Полезное видео о подборе розеток для электроплит:
Видео об установке электрической плиты и силовой розетки:
Как подключить розетку для электроплиты, варочной панели или духового шкафа
Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.
Отличительные особенности
Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.
Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.
Требования к проводке
Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.
Выбор розетки по количеству фаз и заземлению
Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.
Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.
Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.
Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.
Советы по выбору конструкции
Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.
внутренняя розетка для электроплиты
Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.
Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.
силовая розетка с защитной шторкой
Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.
Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.
розетка со встроенным УЗО
Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.
Подробнее о выборе розетки для электроплиты смотрите в этом видео:
Подключение розетки
В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.
Однофазные розетки
Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.
Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.
Трехфазные розетки
Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.
Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.
Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.
Подключение контактов к печке
Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.
схема подключения электроплиты на одну фазу
Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.
Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.
У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.
В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.
Очень подробная инструкция по подключению электроплиты содержится в этом видео:
а краткую инструкцию можно найти здесь:
Несколько слов о безопасности
Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.
Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.
Силовые розетки для электроплиты
Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.
Подготовка щитовой
Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.
Фото — силовая розетка в разобранном виде
Важные требования к электрической сети и проводке:
Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.
Как выбрать
Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов. скрытой установки, накладные, комбинированные.
По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.
Фото — план разводки проводки на кухне
Видео: как подключить электроплиту
Установка и подключение
Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.
Фото — схема подключения
Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):
Фото — клемма заземления
Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.
Фото — принцип соединения контактов
На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.
Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:
Розетка для плиты на кухне
- Что ремонтируем?
нажмите, чтобы раскрыть
- Ремонт комнат
гостиная, кухня, ванная.- Ванная
- Кухня
- Детская
- Балкон
- Спальня
- Гостиная
- Коридор
- Прихожая
Розетка для электроплиты своими руками
Электрическая плита — это довольно мощное оборудование, которое потребляет большое количество электроэнергии и требует обязательного заземления. Для такой плиты нужна специальная силовая розетка с заземлением, выбор и установку которой мы рассмотрим в этой статье.
Выбор розетки для электроплиты
Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.
В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.
Выбор розетки будет зависеть от максимального тока будущей нагрузки.
Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:
(P (кВт)*1000)/220 В — для однофазного подключения
((P (кВт)*1000)/220 В)/3 — для трехфазного.
При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.
Однофазное и трехфазное подключение
«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.
Существует 2 вида фазных подключений:

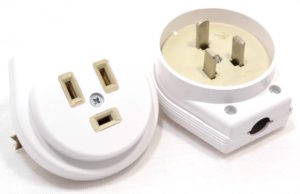

Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.
Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.
Установка розетки для электроплиты
Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.
Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.
Виды розеток по способу установки
По способу установки различают всего 2 вида розеток:
Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.
Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.
В данном случае будет рассмотрена установка розетки скрытой установки.
Процесс установки розетки
Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.
Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.
Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.
Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.
Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.
Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.
Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.
Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.
Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.
По окончанию работ одевается крышка и проверяется работоспособность розетки.
Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.
Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.
Полезное видео о подборе розеток для электроплит:
Видео об установке электрической плиты и силовой розетки:
Как подключить розетку для электроплиты, варочной панели или духового шкафа
Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.
Читать Дизайн кухни в маленькой квартире
Отличительные особенности
Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.
Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.
Требования к проводке
Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:
- Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
- Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:
По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.
Выбор розетки по количеству фаз и заземлению
Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

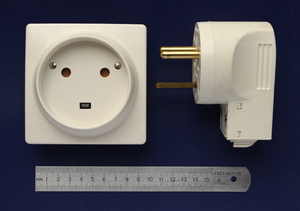

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.
Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.
Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.
Советы по выбору конструкции
Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.
внутренняя розетка для электроплиты
Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.
Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.
силовая розетка с защитной шторкой
Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.
Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.
Читать Установка светодиодной ленты на кухне
розетка со встроенным УЗО
Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.
Подробнее о выборе розетки для электроплиты смотрите в этом видео:
Подключение розетки
В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.
Однофазные розетки
Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.
Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.
Трехфазные розетки
Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.
Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.
Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

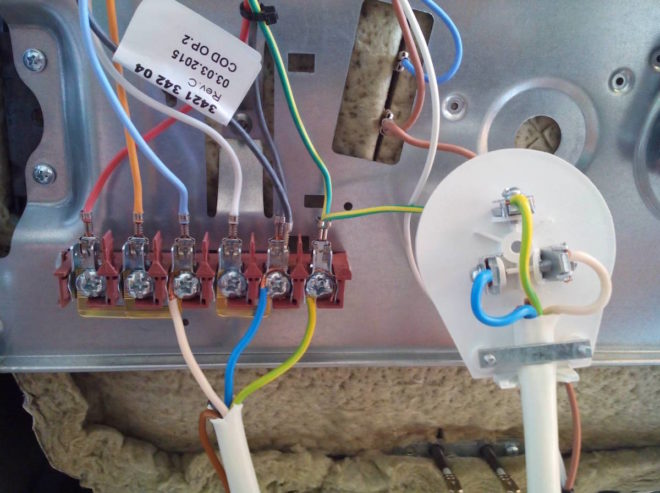

Подключение контактов к печке
Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.
схема подключения электроплиты на одну фазу
Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.
Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.
У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.
В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.
Очень подробная инструкция по подключению электроплиты содержится в этом видео:
а краткую инструкцию можно найти здесь:
Несколько слов о безопасности
Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.
Читать Стандартная высота кухни
Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.
Силовые розетки для электроплиты
Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.
Подготовка щитовой
Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.
Фото — силовая розетка в разобранном виде
Важные требования к электрической сети и проводке:
- Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
- Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм 2 ;
- Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
- Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
- Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
- Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.
Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.
Как выбрать
Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов. скрытой установки, накладные, комбинированные.
- Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;
По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

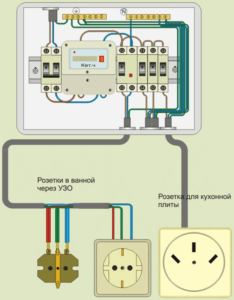

Фото — план разводки проводки на кухне
Видео: как подключить электроплиту
Установка и подключение
Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.
Фото — схема подключения
Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):
- И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
- Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
- Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
- При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
- Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.
Фото — клемма заземления
Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.
Фото — принцип соединения контактов
На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.
Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:
Источники: http://samoremont.com/elektrika/rozetki/225-rozetka-dlya-elektroplity-svoimi-rukami, http://yaelectrik.ru/elektroprovodka/rozetka-dlya-elektroplity, http://www.asutpp.ru/elektrika-v-kvartire/rozetka-dlya-elektroplity.html
