Розетка на кухню: 5 ошибок расположения розеток на кухне

Содержание

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно.

Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две.

Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

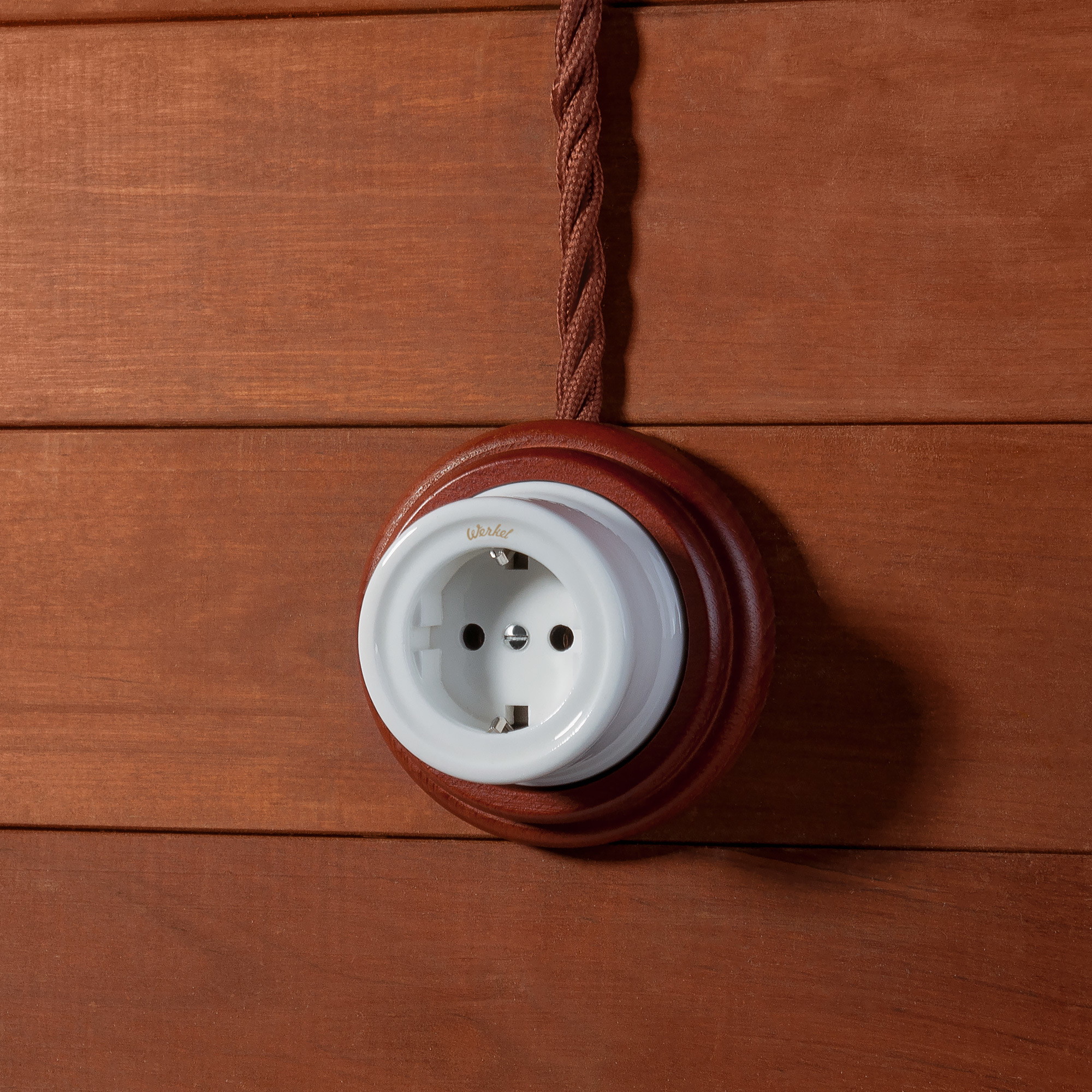

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

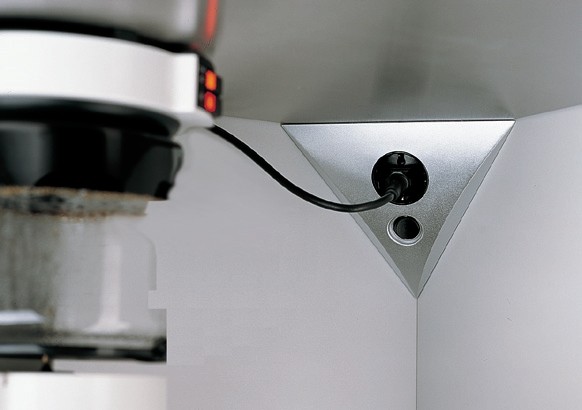

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.


Вернуться к списку советов

Как грамотно разместить розетки на кухне?

Для того, чтобы грамотно расположить розетки в кухне, необходимо иметь на руках планировку помещения и чертеж кухонного гарнитура. Розетки размещаем с учетом расстановки шкафов и техники.


Эргономика дает +100 баллов к вашим кулинарным навыкам! На кухонном фартуке розетки OneKeyElectro в стеклянных рамках серии Gardа

Общие принципы размещения розеток в кухне (и не только!)

  • Максимум эстетики и минимум проводов, особенно у варочной поверхности и под ногами

  • Думаем, что с этим нельзя не согласиться!

  • Расположение розеток подальше от источников воды

  • Электричество и вода – вещи не совместимые. Есть общая рекомендация размещать розетки не ближе, чем в 60 см по горизонтали от края раковины и любых других источников воды.

    Применение пылевлагозащищенных розеток не снимает этого ограничения, ведь пылевлагозащита – понятие не абсолютное, а относительное. Пылевлагозащищенные розетки не боятся брызг, но не рассчитаны на воздействие струи воды.

    Если к пылевлагозащищенной розетке подключена вилка электроприбора, то ее степень защиты от влаги будет не выше, чем у обычной розетки с подключенной вилкой.

    Недорогие пылевлагозащищенные розетки производятся в навесном исполнении, они сильно выпирают из стены и не добавляют эстетики. Есть встроенные пылевлагозащищенные розетки, но они значительно дороже, их не всегда можно найти в продаже, защита от влаги теряется при поднятии крышки и подключении к такой розетки вилки электроприбора.

  • Квартирный электрический щит Hager
    с маркировкой автоматов, УЗО и др.

    Для размещения на фартуке кухни разумно выбрать розетки с крышкой
  • Каждая практичная хозяйка согласится с тем, что на фартуке кухни разумно устанавливать розетки с крышкой, ведь какая бы хорошая не была вытяжка, после приготовления пищи капли жира и бульона обязательно окажутся на фартуке. Время от времени его нужно будет приводить в порядок. Гораздо проще отчистить крышку розетки, чем механизм розетки без крышки, не говоря уже о том, что капли масла и жидкости не добавят срока службы розетке, если они попадут в контакты розетки.

  • Необходимо разместить розетки так, чтобы обеспечить быструю возможность отключения электроприбора от сети, если он выйдет из строя

  • Последнее требование очень значимое, но самое проблемное. Странно бы выглядела кухня, в которой розетки посудомоечной машины, холодильника и других электроприборов были вынесены на плиточный фартук.

    В случае аварийной ситуации обесточить розетки кухни можно с помощью автоматических выключателей или выключателя нагрузки, установленных в электрощите.

    Для этого все модульные аппараты в щите должны быть подписаны, чтобы в случае аварии не искать нужный автомат. Для создания маркировок в щите разработан сайт, где можно бесплатно создать красивые и понятные надписи, распечатать их на принтере и наклеить под каждый аппарат на пластиковые панели в электрическом щите.

    Было бы правильным, чтобы розетки в кухне были отделены в электрощите от других нагрузок, причем для каждого мощного электроприбора была предусмотрена отдельная линия, для розеточных групп кухни — одна или несколько линий. При этом должна быть предусмотрена защита от сверхтоков и токов утечки.

Итак, считаем, что у нас есть план кухни с расстановкой кухонного гарнитура, размещением электроприборов и обеденной зоны.


Две группы розеток в стеклянных рамках Garda. Визуально выключатели, розетки и рамки можно посмотреть в Леруа Мерлен (черная розетка OneKeyElectro, стеклянная рамка на 4 механизма серии Garda от OneKeyElectro).

Пройдемся по электроприборам, для которых нужно предусмотреть розетки

1. Стационарные электроприборы

Пройдитесь по нашему списку и добавьте к нему ваши электроприборы. Если Вы сейчас делаете ремонт и у вас скоро начнутся черновые электромонтажные работы, пройдитесь со списком розеток и выключателей по квартире и сделайте разметку для розеток и выключателей прямо на бетонных стенах.

Холодильник/морозильник

1 розетка

Можно дотянуться, не отодвигая холодильник!

Вытяжка

1 розетка

Размещаем выше купола вытяжки, но не за вентиляционным коробом, можно над уровнем навесных шкафов кухни

    Газовая плита

1 розетка

Расположение за плитой. Тяжело себе представить, что эта розетка будет под рукой.

Современные электрические варочные поверхности

Розетка не нужна!

Мощность зависит от модели, на 4 конфорки около 7 кВт.
Для подключения варочной поверхности обычно прокладывают отдельный силовой кабель с медными жилами сечением 4 мм2. В электрощите предусматривают отдельный АВДТ (32А, 30 мА) для защиты варочной поверхности. Жилы кабеля обычно подключаются непосредственно на клеммы, установленные на задней стороне варочной поверхности. В случае аварийной ситуации варочная поверхность обесточивается с помощью АВДТ в электрическом щите.

Посудомоечная машина

1 розетка

Расположение за нижним рядом ящиков кухонного гарнитура. Розетку можно установить за секцию напольного ящика, в котором не будет задней стенки. В задней стенке можно предусмотреть окно, через которое можно вытащить вилку из розетки. При этом лучше на располагать розетки под раковиной, ведь, если что-то пойдет не так, на них может потечь вода.

Измельчитель отходов

1 розетка

Все аналогично ситуации с посудомоечной машиной

Стиральная машина

1 розетка

Все аналогично ситуации с посудомоечной машиной

Микроволновая печь

1 розетка

Возможно, на фартуке кухни за микроволновкой или отдельно на стене, если микроволновая печь будет крепиться на кронштейне или встраиваться в кухонный гарнитур


Подсветка рабочей зоны

1 розетка

Располагаем выше уровня навесных шкафов

    Телевизор

2-3 розетки
1 TV-розетка
1 RJ45 (SMART TV)

Для некоторых случаев — HDMI розетка

2.

Мелкая кухонная техника

Предусматриваем несколько розеток на фартуке (минимум 3) примерно на середине кухонного фартука или в 10-20 см от столешницы.

Розетки не должны быть расположены над варочной поверхностью. В процессе приготовления пищи провода от подключенных к таким розеткам электроприборов могут касаться горячих поверхностей панели или посуды.

Розетки лучше расположить так, чтобы провода электроприборов не мешали и не лежали на столешнице, а были скручены до нужной длины и перехвачены хомутом. Идеальный вариант, если при подключения электроприбора провода располагаются за ним и находятся на весу, но без натяжения.

  Чайник

1 розетка

Обычно чайник стоит на одном и том же месте, поэтому лучше заранее предусмотреть для него удобную точку подключения.

   Кофемашина

1 розетка

Ситуация аналогична розетке для чайника.

   Тостер

1 розетка

Ситуация аналогична розетке для чайника.

   Стационарный кухонный комбайн

1 розетка

Ситуация аналогична розетке для чайника, если кухонный комбайн используется постоянно и всегда располагается на столешнице. Если кухонный комбайн небольшой, и им пользуются только в момент готовки, а затем убирают в шкаф, то его можно подключать к 1 из 3 розеток «рабочей зоны» — зоны приготовления пищи.

   Миксер,
блендер,
соковыжималка,
электромясорубка,
сушилка для овощей и фруктов,
другие нестационарные кухонные приборы

Подключение к 1 из 3 розеток «рабочей зоны».

Розетки у кухонного стола, за которым собирается семья

Для многих кухонный стол – это дополнительное рабочее место, где при необходимости можно посидеть в тишине, посмотреть сериал или поработать за ноутбуком, что особенно актуально в настоящее время, когда многие перешли на удаленный режим работы.

У кухонного стола должны быть предусмотрены 2-3 розетки для подключения светильника, ноутбука или зарядки телефона.


Высота установки розеток на кухне

Поговорим о высоте установки розеток отдельно. Многим из нас интуитивно кажется, что все розетки в помещении должны быть установлены на одной высоте. В некоторых жилых комнатах это вполне допустимо. Мало того, если вы получаете ключи от квартиры с ремонтом от застройщика, скорее всего, в жилых комнатах будет именно такая ситуация.

На кухни ситуация совсем другая. Мы должны предусмотреть несколько ярусов розеток.

  • Верхний ярус — розетки над верхними кухонными шкафами для подсветки рабочей зоны и вытяжки.
  • Средний ярус — розетки кухонного фартука.
  • Нижний ярус — розетки для крупных кухонных электроприборов (холодильник, встроенная бытовая техника)

Розетки нижнего яруса устанавливаются либо на уровне плинтуса кухонного гарнитура, либо за одним из напольных шкафов.

В первом варианте розетки становятся практически не обслуживаемыми. До них невозможно дотянуться, не сняв плинтус.

Если есть возможность, лучше реализовать второй вариант, разместив розетки за одним из шкафов. При этом розетки не должны располагаться под раковиной, чтобы в случае непредвиденной ситуации на них не текла вода. Идеально, если в кухонном гарнитуре есть угловой шкаф, не занятый раковиной. Там будет достаточно места для размещения розеток. Кроме того, до них относительно легко дотянуться в случае непредвиденной ситуации.

В любом случае, кухонные розетки должны легко обесточиваться из квартирного электрощита. Автоматические выключатели и другое модульное оборудование в квартирном щите должны иметь понятные подписи (например, снизу под автоматическим выключателем надпись «Розетки кухни», «посудомоечная машина» и др.).

Управление освещением в кухне

Помимо размещения розеток нужно не забыть и про выключатели.

В кухне может располагаться:

  • один выключатель света у двери (традиционный вариант)
  • пара универсальных выключателей для управления светом с двух точек, например, один у входной двери, второй у окна
  • отдельный выключатель для управления подсветкой рабочей зоны

С помощью выключателя можно управлять не только светом, но и любыми другими нагрузками, например, с помощью выключателя можно управлять вентилятором или любыми другими приборами небольшой мощности. Выключатель рассчитан на управление электрическими цепями, в которых протекает ток до 10А.

Не забываем о теплых полах и терморегуляторе

Многие выбирают в качестве кухонного напольного покрытия керамическую или керамогранитную плитку, укладывая под нее греющий кабель или маты теплого пола. Управление теплым полом идет с помощью терморегулятора.

Во многих сериях электроустановочных изделий терморегуляторы выпускаются в том же дизайне, что и вся серия розеток и выключателей. Такие терморегуляторы устанавливаются в те же рамки, что и электроустановочные изделия.

Надеемся, наша статья была вам полезной, удачного вам планирования и завершения ремонта! Пусть ваша кухня будет максимально безопасной, эргономичной и уютной!


Расположение розеток на кухне: схема размещения, высота, расстояния

Все о размещении кухонных розеток

Основные требования

Важные моменты проектирования

Как определить количество изделий

Как расположить электротехнические блоки

Распространенные ошибки

Современная кухня давно уже стала основным потребителем энергии в любом доме. Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

  • Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
  • Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
  • Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
  • Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
  • На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

  • Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
  • Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
  • Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

  • вытяжку;
  • духовой шкаф;
  • варочную панель;
  • холодильник;
  • морозильную камеру;
  • стиральную машину;
  • посудомойку;
  • микроволновую печь;
  • измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

  1. Замеряем высоту, ширину и длину кухни.
  2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
  3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
  4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

  1. Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
  2. Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
  3. Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

Страница не найдена – Дизайн интерьера и ремонт кухни своими руками

Дизайн кухни

Встраиваемая кухня — это кухонная мебель, изготовленная на фабрике или своими руками и идеально

Мебель для кухни

Рабочий кухонный стол с ящиками для столовых приборов и других аксессуаров и принадлежностей станет

Аксессуары для кухни

Сушилка для посуды настольная выбирается по основным критериям: размер, вместимость, прочность, долговечность. Кроме того,

Цвета кухни

Каждый цвет что-то значит и придает своё особенное настроение. Выбирайте строгий стиль или яркий,

Мебель для кухни

Основные материалы, из которых сделаны современные бюджетные кухни – это сравнительно дешевые ЛДСП и

Мебель для кухни

При выборе кухонной мебели многие в первую очередь обращают внимание на дизайн ее фасада. Именно по внешнему виду

Стены на кухне

Влагостойкие стеновые панели — отличный вариант отделки для кухни. Они легко и быстро монтируются

Техника для кухни

Духовые шкафы сегодня представлены огромным разнообразием: это может быть и кухонная плита с духовкой,

расположение, советы и схемы размещения

Требования к размещению

Чтобы кухня была безопасной и удобной, необходимо следовать определенным правилам:

  • Размещение электрических розеток на кухне возможно только там, где исключено попадание влаги.
  • Они не должны располагаться на расстоянии более 1 метра от электроприбора.
  • Грамотное распределение возможно только после того, как все параметры кухонного гарнитура (высота, глубина и ширина шкафов и ящиков) чётко определены.
  • Общая мощность электроприборов на одну розетку не должна превышать допустимую норму.

Сколько розеток нужно?

Прежде чем планировать установку розеток, необходимо посчитать количество подключаемой бытовой техники, не забывая о вытяжке, чайнике и микроволновой печи. Также стоит учесть вывод электричества для подсветки под навесными шкафами. К получившемуся количеству следует прибавить 25% на случай, если в будущем появятся другие приборы. Удобнее всего начинать с размещения розеток для встроенной техники.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

Как правильно расположить на кухне?

Чтобы повысить безопасность использования, изделия необходимо располагать в свободном доступе. Также высота розеток на кухне зависит от типа оборудования и расстановки кухонной мебели. Для удобства понимания специалисты делят кухню на три уровня: верхний, средний и нижний.

Розетки для холодильника

Розеточная группа для этого прибора должна находиться на нижнем уровне: так кухня выглядит аккуратнее. Подключение холодильника рекомендуют располагать на высоте примерно 10 см от пола. Обычно производители указывают, с какой стороны выходит шнур: это важная информация поможет разместить розеточную группу с верной стороны. Дело в том, что шнур холодильника имеет небольшую длину – всего метр, – а использование удлинителей запрещено по инструкции.

Если предполагается выключать холодильник чаще обычного, то подключение над столешницей станет более приемлемым. Также этот способ удобен, если при монтаже точки позади электроприбора его корпус некрасиво выступает вперёд и портит впечатление от кухни.

Расположение электророзетки за его боковиной нельзя назвать эстетичным и грамотным, поскольку агрегат придётся отодвинуть от стены. В некоторых малогабаритных кухнях даже такое небольшое расточительство ценными сантиметрами будет ощутимо.

На фото розеточная группа для холодильника установлена слева от него в зоне фартука: таким образом прибор стоит вровень с кухонным гарнитуром.

Расположение розеток в рабочей зоне над столешницей

В стандартной кухне максимальная высота тумб достигает 95 см. Над рабочей зоной вешаются шкафы, создавая простенок для фартука. В этом месте следует расположить несколько электророзеток, но не посередине, а ближе к нижним тумбам. Оптимальная высота – 15 см над плинтусом столешницы. В этом случае их можно прикрыть электроприборами, которые планируется постоянно держать на рабочей поверхности: например, кофемашиной.

Есть и другое мнение: владельцы квартир, которые много готовят, предпочитают размещать розеточные группы под навесными шкафчиками. Так удобнее вытаскивать вилку, не боясь задеть и смахнуть  содержимое стола.

Количество устройств каждый выбирает сам. Один комплект рекомендуется расположить в одном из углов, другой – между мойкой и электроплитой на достаточном расстоянии от них. Если вблизи находятся трубы, следует установить защитные крышки или резиновые уплотнения.

Ещё один интересный способ правильно расположить розетки над рабочей поверхностью кухни – установить трек с перемещаемыми сокетами, как на фото ниже. Этот вариант не только служит практичным и функциональным приспособлением, но и стильно выглядит.

Не стоит забывать и о встраиваемых бытовых приборах в подвесных шкафах. Если ставится микроволновка, для неё следует предусмотреть отдельную розетку.

Ещё один вывод можно запланировать над обеденным столом. Он понадобится для подключения ноутбука, телевизора или зарядки различных гаджетов. Также, если придётся много готовить для гостей, к нему будет легко подключить кухонный комбайн или блендер.

На фото один из примеров подключения розеток на кухне: по бокам от электрической плиты и в углу гарнитура.

Где лучше разместить розетку для вытяжки?

Кухонные вытяжки различаются между собой не только внешне, но и по способу монтажа. Изделия бывают подвесными и встраиваемыми (связаны со шкафом), а также настенными (вешаются отдельно).

Если вытяжка монтируется в мебель, то розетка располагается в шкафу или над ним. Обычная высота для монтажа составляет около 2 метров от пола, но для удачного исполнения лучше чётко знать все габариты мебели и техники, чтобы установить розеточную группу вне зоны видимости. Для настенной кухонной вытяжки есть вариант скрытого монтажа, когда точка подключения прячется в кожухе воздуховода. Универсальной высотой монтажа розеток для вытяжки на кухне является 110 см от столешницы.

На фото кухня с правильным расположение розеток, где для каждого прибора выделено своё устройство. Электророзетка для настенной вытяжки спрятана в кожухе, поэтому не видна.

Выбираем оптимальное место розетки для стиральной или посудомоечной машины

Отдельный провод и розетку для посудомойки лучше готовить заранее, причем не только до покупки машины, но и до ремонта в кухне. Для любой техники, контактирующей с водой, есть обязательное правило: электроточки запрещены вверху или внизу мойки. Помещать розетки за посудомоечной машинкой и стиральной машиной тоже нельзя. Для современных встраиваемых приборов место для подключения планируют в соседней секции гарнитура. Изделия должны быть оснащены защитой от влаги. От идеи розеток в цоколе кухни постепенно отказываются, так как не всякий цоколь имеет стандартную высоту.

На фото представлена приблизительная схема распределения розеток на кухне.

Розетки для варочной поверхности и духовки

Специалисты едины во мнении, что делать выводы за бытовой техникой рискованно: оборудование может просто не уместиться. Для варочных поверхностей следует учитывать энергопотребление: если панель идёт на четыре конфорки, нужна специальная силовая розетка, которая изначально оснащается силовым кабелем. Необходимо соблюдать рекомендации по установке от производителя, которые он даёт.

Духовки, в отличие от варочных панелей, продаются с обычными вилками, поэтому здесь придумывать ничего не нужно: они подключаются к обычным электророзеткам.

Если по сторонам от варочной поверхности и духовки расположены тумбы с распашными дверцами, розетки можно разместить в них, отступив около 20 см.

Если духовой шкаф устанавливается отдельно, выше обычного, то электророзетка делается в нижнем шкафчике.

Советы по организации проводки и автоматов

Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка позволят рассчитать все параметры и исключить множество проблем.

Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево – горючий материал, поэтому скрывать провода и иные источники возгорания нельзя.

Прокладка проводки осуществляется только при отключённом электричестве.

Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.

Удлинители на кухне использовать нельзя: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.

Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины напрямую связаны с тем, что монтаж должен осуществляться отдельными группами: на каждую из них в щите отводится свой автомат.

В качестве подсказок можно воспользоваться приведёнными ниже иллюстрациями с линиями распределения розеток на кухне под технику и освещение.

Как нельзя располагать розетки?

Ошибки при установке точек подключения могут принести немало негативных последствий. Чтобы безопасно разместить розетки на своей кухне, необходимо следовать строгим правилам:

  • Нельзя устанавливать кухонные розетки и выключатели без создания предварительного плана.
  • Не допускается размещать розетки под и над раковинами. В крайнем случае разрешается установить изделия с защитой от влаги IP44 над сифоном.
  • На кухне нельзя осуществлять монтаж устройств вблизи газовой плиты.

Размещение розеток на кухне – сложный и опасный процесс, который стоит доверить электрикам, но при наличии нужных инструментов, специальных знаний и навыков с установкой можно справиться самостоятельно.

установка розеток, как установить на кухонном фартуке

Сегодня кухня — эта та комната, где не только готовят пищу. Здесь собираются члены семьи пообедать и довольно часто принимают гостей. Поэтому в кухне необходимы разнообразные бытовые приборы, упрощающие и даже украшающие нашу жизнь.

Кухонный фартук – это зона над рабочей поверхностью. Она очень функциональная: не только прикрывают стену от брызг, но и потому что именно на ней располагают розетки для электрических приборов, используемых для приготовления разных блюд: мультиварки, электроплитки, миксера, мясорубки и т.п.

Но перед тем, как установить на кухонном фартуке розетки, вам нужно определить их количество, а это зависит от того сколько приборов вы запланировали в перспективе иметь. Поэтому, в первую очередь, вам нужно сделать проект вашей кухни, где подробно будет описываться их количество и расположение. Но при монтаже розеток следует учитывать также и визуальное размещение, а именно то, на какой высоте вам лучше всего будет ими пользоваться.

Определения количества

Вопрос о том, как много должно быть точек электропитания, очень простой. Ведь вы обязательно знаете, сколько приборов примерно будет на вашей кухне. До их количества нужно добавить еще несколько вспомогательных розеток. Также нужно учитывать следующие нюансы:

  • для мощных приборов, требующих постоянного включения, нужно сделать отдельные розетки;
  • отдельно нужно их установить для вытяжного шкафа;
  • для других кухонных приборов нужно примерно 3-4 штуки.

При установке розеток нужно соблюдать определенные правила. Какие же они?

Как правильно устанавливать

  • Кухонные розетки за столешницами устанавливаются на высоте примерно 10см.
  • Кабель, который идет от бытового прибора к розетке, не должен привышать150см.
  • Розетка под вытяжку устанавливается на высоте примерно 50-60мм от кухонных шкафчиков.
  • Для мелких бытовых приборов нужно производить монтаж на высоте примерно 1 – 1,4м от уровня пола.
  • Для подсветки высота розеток должна быть 2000мм от пола и 1100мм от рабочей поверхности.
  • Но следует запомнить, что над рабочей зоной специалисты рекомендуют параллельно соединять не менее трех розеток. Лучше всего «кинуть» новый медный трехжильный провод – для приборов европейского типа.

Ошибки

В установке такого рода приборов неопытные мастера могут допустить ряд ошибок:

  • Не нужно размещать розетку для вытяжки в зоне ее расположения.
  • Не нужно учитывать размер плинтуса за рабочей поверхностью.
  • Если кухонный фартук из пластикового материала, то монтаж следует делать после его установки.
  • На фартуке обязательно следует проштробить стену.
  • Располагайте розетки как можно дальше от мойки, чтобы исключить попадание воды в нее — это может привести к короткому замыканию.
  • Монтаж следует проводить до установки кухонного гарнитура.
  • Проводка должна быть с допустимым сечением.
  • Из вышесказанного можно сделать вывод, что при установке розеток следует быть очень внимательным, учитывать даже самые незначительные нюансы и детали. Цена ошибки очень высока!
  • После того, как вы составили план размещения приборов, можно приступать к его реализации.

Подготовка к установке

Чтобы визуально пометить, где будут находиться приборы, вам нужно простым карандашом отметить их местоположение. При их установке большое значение придается материалу, из которого сделан кухонный фартук. Если у вас, к примеру, плиточное покрытие или фанерное, то вполне достаточно просто очень осторожно сделать в нем отверстие для установки.

Сложности могут возникнуть тогда, когда у вас стеклянное покрытие. Тогда нужно наперед знать все замеры и расчеты, сделать все разметки и отдать их изготовителю такого фартука, который сможет заранее сделать отверстия согласно вашему плану расположения бытовых приборов.

Следует знать, что на кухонных поверхностях не предусмотрена установка скрытых источников питания.

А это значит, что их соединение аккуратно сматывается друг с другом, потом изолируются и хорошо фиксируются, чтобы не допустить перегрева. Также в разные стороны нужно развести провода фазы и нуля.

После выполнения всех этих манипуляций переходим к монтажу.

Процесс установки

Перед установкой розеток на фартуке, то есть над рабочей зоной кухни, вам нужно убедиться, все ли для этого у вас есть. Вам потребуется: перфоратор, канавочное долото и коронка, внутренние коробочки, саморезы, коробка распределителя, дюбеля, трехжильный кабель и двойные розетки мощностью 16 Ампер. При этом нужно помнить, что устанавливать их надо на таком уровне, на какой к ним не дотянутся маленькие дети. Накладные крепления нужно сделать так, чтобы остальные коммуникации в доме не пострадали.

После того, как составлена схема расположения розеток, начинаем их монтаж в стену:

  • Перфоратором нужно увеличить размер углубления. Если на месте новой розетки, была старая, следует отключить подачу электричества и демонтировать ее.
  • Ставят коробку распределения.
  • Перфоратором сверлят дырки для электрических коробок.
  • Делают в бетонной конструкции штробы.
  • Проводку нужно расположить в штробы и закрепить.В этом поможет оболочка провода.
  • В специальные коробки помещают проводку.
  • Одноцветные провода нужно подключить лишь к одной стороне будущей розетки, с другой стороны соединяют тремя экспресс-клеммами. В результате в каждой клемме должно быть по 5 одинаковых проводков, выходящих от розеток и один провод определенного цвета, который нужно вывести к распределительной коробке.
  • Изготавливают песчано-цементную смесь, которой замазывают канавки для проводки.
  • Проверяют правильность соединения и, если все верно, розетки нужно закрепить.

Сегодня очень часто, используют так называемые выдвижные розетки. Они располагаются внутри фартука из МДФ. Поэтому, провода на поверхности отсутствуют. Такое изделие может поворачивается в любую сторону. Но это, скорее всего, просто красиво, чем практично. При установке следует помнить:

  • кабель бесперебойно должен подключаться к сети;
  • постоянный доступ к розеточной фурнитуре, чтобы, когда она сломается, ее можно было заменить;
  • под поверхностью должно быть много пространства, а это исключает наличие шкафов и тумбочек.

Также следует учесть то, что если у вас декоративный кухонный фартук, то не следует ставить розетку на рисунке или орнаменте, чтобы не портить его внешний вид.

Учитывайте все эти критерии, и тогда ваш ремонт не принесет вам много забот.

Безопасность на кухне | Электробезопасность прежде всего

Оставайтесь в безопасности на кухне

Более половины всех случайных пожаров в домах возникают на кухне. Правительственная статистика показывает, что наибольшее количество зарегистрированных случайных пожаров, вызванных электричеством в домах, происходит из-за неправильного использования людьми электроприборов, в том числе микроволновых печей.

Поэтому важно проявлять особую осторожность при использовании электроприборов. Смесь воды, горячих поверхностей, гибких кабелей и электричества может быть очень опасной.Следуйте нашим советам, чтобы оставаться в безопасности.

Розетки и выключатели

Во избежание контакта воды с электричеством убедитесь, что розетки или выключатели установлены на безопасном расстоянии (не менее 30 см по горизонтали) от раковины.
Если под столешницей установлено такое оборудование, как холодильники, посудомоечные и стиральные машины, добраться до розеток может быть сложно. В идеале, эти устройства должны управляться блоком подключения предохранителей, установленным над столешницей, где вы можете легко добраться до него.

Если розетка на кухне или где-либо еще в доме будет использоваться для питания портативного оборудования на открытом воздухе, она должна быть защищена УЗО.
Никогда не используйте выключатели или какое-либо электрическое оборудование мокрыми руками

Простые советы по безопасности на кухне

  • Не оставляйте работающие электрические приборы, такие как посудомоечные и стиральные машины, без присмотра
  • Не обматывайте гибкими кабелями какое-либо оборудование, когда оно еще теплое
  • Убедитесь, что гибкие провода и приборы, такие как чайники и тостеры, находятся в хорошем состоянии.
  • Не пытайтесь чистить или ремонтировать прибор, когда он все еще подключен к розетке
  • Никогда не пытайтесь достать тост, который торчит из тостера, когда он включен в розетку, особенно металлическим ножом, так как внутри
  • часто находятся токоведущие части.
  • Убедитесь, что вы тщательно очистили духовку и гриль — скопление жира и жира является основной причиной возгорания.
  • Убедитесь, что ваши розетки не перегружены слишком большим количеством электроприборов, так как это может привести к перегреву.
  • Избегайте хранения предметов на приборах, таких как микроволновая печь, поскольку они могут блокировать вентиляцию.
  • Размораживайте холодильник и морозильную камеру не реже одного раза в год, чтобы эти приборы продолжали нормально работать
  • Убедитесь, что у вас есть исправный детектор дыма на случай, если что-то пойдет не так

Лучшие всплывающие электрические розетки, скрытые розетки на кухонной столешнице — кухонные всплывающие окна

li> a, # заголовок.navbar-toggle { padding-top: 15 пикселей; padding-bottom: 15 пикселей; } # заголовок #nav .navbar-nav> li> .fixed-search { padding-top: 12 пикселей; padding-bottom: 12 пикселей; отступ слева: 5 пикселей; } @media (min-width: 769 пикселей) { #header #nav .wsmenu> ul> li> a { padding-top: 15 пикселей; padding-bottom: 15 пикселей; } } #header .navbar-toggle, #header .navbar-cart { padding-top: 15 пикселей; padding-bottom: 15 пикселей; } #header a.navbar-brand { высота: авто; } @media (max-width: 600 пикселей) { # заголовок.navbar-brand> img { максимальная ширина: 158 пикселей; } } @media (max-width: 600 пикселей) { #header .navbar-toggle, #header .navbar-cart { padding-top: 15 пикселей; padding-bottom: 15 пикселей; } } @media (max-width: 900 пикселей) { #header #nav .navbar-nav> li> a { размер шрифта: 12 пикселей; высота строки: 32 пикселя; отступ слева: 7 пикселей; отступ справа: 7 пикселей; } #header .navbar-brand { размер шрифта: 22 пикселя; высота строки: 20 пикселей; отступ: 0 15px 0 0; } #header .right_menu> ul> li> a { маржа: 0 0 0 5px; } # заголовок #nav.navbar: not (.caret-bootstrap) .navbar-nav: not (.caret-bootstrap) li: not (.caret-bootstrap)> a.dropdown-toggle: not (.caret-bootstrap)> span.caret: not (.caret-bootstrap) { маржа слева: 3 пикселя; } } @media (min-width: 768px) и (max-width: 800px) { #header .hed_right, #header .top_menu { заполнение: 0! важно; } #header .hed_right ul { отображение: блок! важно; float: right! important; } #header .hed_right .header-contact { margin-top: 0! важно; } # заголовок.верхнее меню { float: left! important; } } @media (max-width: 480 пикселей) { #header .hed_right ul li { маржа: 0; отступ: 0 5 пикселей; граница: нет; дисплей: встроенный блок; } } .navbar: not (.no-border) .navbar-nav.dropdown-onhover> li: hover> a { нижнее поле: 0; } figure.effect-chico img { -webkit-transform: scale (1)! important; преобразовать: масштаб (1)! важно; } figure.effect-chico: hover img { -webkit-transform: scale (1.2)! important; преобразовать: масштаб (1.2)! важно; } ]]>
  1. Дом
  2. Кухня Pop Up Outlets

Магазин для встраиваемых выдвижных электрических розеток с защитой от проливания для установки на столешницу и одобрен UL для соответствия коду NEC 406.5E. Устраните опасные свисающие шнуры, свисающие с края острова, и держите рабочую поверхность организованной с помощью красивых водонепроницаемых емкостей, устойчивых к взлому.

Сортировать по:

РекомендуемыеЛучшие продажиАлфавит: A-ZАлфавит: Z-APЦена: от низкой к высокойЦена: от высокой к низкойНовейший

Делайте покупки с уверенностью на KitchenPowerPopUps.com, приобретите прохладные розетки для гранитных и кварцевых столешниц на кухне со скрытым источником питания. У нас есть лучшие идеи и аксессуары для электрических розеток на кухонном острове, от всплывающих окон до всплывающих окон.

Что нужно знать о кухне Электрический код

Основы электрических кодов и рекомендуемые методы ремонта кухни часто кажутся бессмысленными правилами, придуманными в зале заседаний офиса, так как электрический код в конечном итоге выковывается на столах для переговоров.Однако большая их часть исходит от людей, работающих в полевых условиях: электриков, подрядчиков и других профессионалов отрасли.

Эти рекомендации влияют на Национальную ассоциацию противопожарной защиты США (NFPA). Эта группа составляет Национальный электротехнический кодекс (NEC), который затем полностью или частично принимается вашим муниципалитетом.

Так что дело больше, чем в том, чтобы порадовать местного инспектора. Этот код далек от драконовских, он касается лишь минимума.NFPA обновляет кодекс каждые три года, чтобы соответствовать растущим требованиям современной кухни. Вы в курсе кода?

Цепи малых устройств с защитой GFCI

Требование : Обеспечьте как минимум две цепи на 20 А и 120 В для подачи питания на розетки GFCI (прерыватель цепи замыкания на землю) на столешнице и в зонах приема пищи.

Почему : Требуются 20 ампер (против 15 ампер) для более высоких требований к мощности на кухне.Подумайте о тостерах, блендерах и миксерах. Часть этого требования «два» распространяется на зону покрытия, но не на общую нагрузку, поскольку оба могут находиться в одной цепи. Обеспечение частых подключений к электросети долгое время было основной задачей NEC, чтобы домовладельцы не испытывали соблазна слишком сильно растягивать шнуры питания.

Ель / Марго Кавин

Базовая схема освещения

Требование : Обеспечьте по крайней мере одну 15-амперную 120-вольтовую цепь для питания потолочного светильника, встраиваемых светильников и любых светильников под шкафом.Это не может быть в цепи GFCI.

Почему : для осветительных приборов требуется меньшая сила тока; однако, если вам нужно больше освещения, вам придется увеличить силу тока и другие сопутствующие факторы, такие как калибры проводов и т. д., чтобы удовлетворить эти потребности.

Требование «один» — это минимум, чтобы на кухне было хоть какое-то постоянное освещение. Наконец, если бы свет был включен GFCI, он мог бы случайно выключиться.

Расстояние между GFCI над столешницами

Требование : Между розетками на столешнице должно быть не более 48 дюймов.

Почему : намерение состоит в том, чтобы домовладельца не поддавалось искушению растянуть шнур более чем на 24 дюйма (т.е. половину необходимых 48 дюймов), чтобы подключить небольшой прибор. Вы можете предоставлять GFCI чаще, чем каждые 48 дюймов, что обычно считается рекомендуемой практикой.

Ель / Марго Кавин

Розетки с защитой от взлома

Требование : Все розетки на 15 и 20 ампер, независимо от того, являются ли они GFCI или нет, должны быть защищены от несанкционированного доступа в следующих местах, связанных с кухней: небольшая электрическая цепь, пространство на столешнице, в стене и в коридоре.

Почему : Если вы несколько лет не выполняли электромонтажные работы, это требование может вас удивить. Если вы приобрели более старый дом, скорее всего, в вашем доме нет ни одной из этих специальных розеток.

В ответ на опасность поражения детей электрическим током, воткнув токопроводящие предметы (канцелярские скрепки, заколки и т. Д.) В розетки, NEC начал требовать установки розеток с прочной заслонкой внутри.

Этот затвор можно открыть только тогда, когда два электрических штыря вставлены в розетку одновременно — и с большой силой.Эти розетки обозначены буквами «TR» на передней вилке розетки.

Секции столешницы шириной 12 дюймов требуют GFCI

Требование : Секции столешницы шириной 12 дюймов или шире считаются стеной и должны иметь розетку (GFCI).

Почему : Люди делают самые разные вещи на крошечных участках столешницы, в том числе пытаются втиснуть мелкую бытовую технику. Это требование в 12 дюймов гарантирует, что любое устройство для отсасывания энергии, установленное там, будет иметь собственный источник питания.

Контур посудомоечной машины

Требование : Обеспечьте одну выделенную цепь на 15 А, 120 В, соединенную кабелем 14/2. Не должно быть GFCI.

Почему : Выделенный — ключевое слово. Это означает, что посудомоечная машина получает свою собственную цепь и не может случайно отключиться (на уровне цепи), тем самым отключив питание других частей кухни. Причиной этого также является случайное отключение, а не GFCI. Наконец, 14/2 — стандартный кабель для 15-амперной цепи.

Цепь вывоза мусора

Требование : Обеспечьте одну выделенную цепь на 15 А, 120 В, соединенную кабелем 14/2.

Почему : Причина та же, что и для цепи посудомоечной машины. Вывоз мусора не имеет длительного срока службы, как кухонные плиты или микроволновые печи. Первоначальный выброс настолько велик, что может легко отключить автоматический выключатель, отключив, таким образом, другие приборы на кухне.

Микроволновая печь

Требование : Обеспечьте одну выделенную цепь на 20 А, 120 В, соединенную кабелем 12/2.

Почему : Схема на 20 А необходима для удовлетворения более высоких требований к мощности микроволн. Кабель калибра 12 является стандартным для любой цепи на 20 ампер.

Цепь электрического диапазона

Требование : Обеспечьте одну выделенную цепь на 50 А, 120/240 В, подключенную с помощью проводного кабеля соответствующего сечения. Это не должно быть GFCI.

Почему : электрические плиты потребляют на кухне больше энергии, чем что-либо еще. Таким образом, все в этой схеме имеет большие размеры и отделено: толстый кабель, автоматический выключатель с большим усилителем и выделенная цепь, чтобы не отключать другие приборы или свет.

Умные решения для электропитания для вашей кухни и домашнего офиса

Как больше не нужно бегать в поисках зарядного устройства с 1% заряда на вашем ноутбуке? Идеально? Я тоже так думал! Если вы переместили рабочий офис на кухню и постоянно запутались в кабелях и зарядных устройствах, я нашел несколько решений по электропитанию, которые помогут улучшить ваше рабочее место из дома.

От скрытых розеток на острове до выдвижных розеток — вот несколько умных решений для питания вашей кухни, которые сделают работу из дома немного проще…

Встроенные розетки

Вы перенесли свой офис на кухню когда жизнь приняла неожиданный поворот из-за изоляции?

Если кухонный остров входит в список желаний дома вашей мечты, выберите многофункциональный дизайн, чтобы максимально использовать пространство.Убедитесь, что розетки установлены под барной стойкой или на краю острова. Таким образом, у вас будет легкий доступ к зарядке ноутбука или телефона, при этом вы сможете продолжить работу.

Дизайнер кухонь Харви Джонса Мэтт Бейкер сказал, что «включение источников питания возле обеденного стола или на кухонном острове стало необходимостью, и многие из нас за последний год превратили наши кухни в импровизированные домашние офисы».

Когда дело доходит до процесса установки и мер безопасности, «если вы выбираете электрические розетки, встроенные в остров, следует помнить о том, что перед укладкой стяжки необходимо будет проложить кабели.Затем можно установить розетки до установки столешниц. Я настоятельно рекомендую каждому покупателю использовать розетки с разъемами USB, поскольку большинство наших технических специалистов использует их для зарядки », — сказал он.

Розетка на стороне острова очень полезна как для гаджетов, так и для мелкой бытовой техники. Шейкер для кухни от 20000 фунтов стерлингов, Харви Джонс. Вставьте розетки под барную стойку, чтобы кабели не протягивались через кухню. Дизайн кухни от Bell. Фотография: Рэйчел Смит. Всегда планируйте, где разместить электрические розетки, на раннем этапе проекта кухни.Тщательно продумайте, где вы разместите все, что требует источника питания, а также включите некоторые дополнения — на всякий случай. Дизайн кухни от Burlanes Interiors. Фотография: Адам Картер.

Увеличьте мощность обеденной зоны

У вас мало места? Если вы проектируете кухню своей мечты, «подумайте о двухуровневом острове со встроенными розетками, чтобы отделить обеденное пространство от рабочего пространства и помочь убрать рабочее оборудование в конце дня», — сказала эксперт по дизайну Benchmarx Джулия Тренделл .Итак, превратите свою обеденную зону в идеальное место для работы на дому в течение дня, которое вы можете легко упаковать, когда у вас нет времени.

Светло-серая кухня Benchmarx Soho, показанная со столешницей из ламината Woodstone вокруг раковины и столом из дуба Herregards, от 1626 фунтов стерлингов за кухню с восемью шкафами, исключая столешницы и бытовую технику.

Выдвижные решения для электропитания

Скрытые розетки — отличный способ уберечь домашний офис от беспорядка и создать стильную кухню. Будь то встроенный в кухонный остров или простой угол, это решение с подтягивающим усилием сэкономит вам место и время.Выбирайте модель с большим количеством разъемов и USB-портов. Подберите его к поверхности столешницы или выберите металлический акцент, чтобы добавить интереса к своему дизайну.

SensioPod + 3 разъема питания и USB в полированном хроме, 144,86 фунтов стерлингов, Sensio. Скрытая розетка S-Box Pop Up Power.

Работа с существующими источниками энергии

Нет места для острова или полуострова, которые можно было бы использовать в качестве рабочей зоны? Если в дизайне кухни у вас есть простой уголок рядом с розеткой, вы можете добавить туда несколько полок и подвесной стол — отсортировано! Расширьте планировку кухни и включите аккуратный домашний офис, чтобы максимально эффективно использовать неиспользуемое пространство и эти изолированные источники питания.

Управляющий директор Trend Interiors Марк Миллс считает, что действительно важно выбрать дизайн кухни, который будет соответствовать вашему образу жизни, когда вы работаете на дому. «Подумайте, кто использует это пространство и как вы хотите использовать его в разное время дня. Использование уже существующего источника питания очень удобно и обеспечивает возможность соединения без опасностей, связанных с использованием удлинительных кабелей », — сказал он. Цены на кухни

Day True начинаются от 25000 фунтов стерлингов. Офисная зона расположена в конце этого кухонного пространства и гармонично сочетается с мебелью, подходящей для этого.Фарфоровая дверь с мягкой матовой плиткой и столешницей UrbanTop Burnt Bronze, от 5 000 фунтов стерлингов, Trend Interiors. Дверь с мягкой матовой плиткой из фарфора со столешницей UrbanTop Burnt Bronze для домашнего офиса, от 1500 фунтов стерлингов, Trend Interiors.

Простые решения

Если вы просто ищете быстрое решение для домашнего офиса, есть элегантные конструкции, которые можно разместить на вашем столе и заряжать сразу несколько устройств. Будь то двойная розетка или удлинитель в виде башни, эти зарядные станции пригодятся.

Электростанция USB (поверхностный монтаж) с 2 розетками и 2 зарядными устройствами USB из нержавеющей стали, 33 фунта стерлингов.99, см. «Выключатели. 10 розетка и USB-башня», 22,99 фунтов стерлингов, VonHaus.

Сделайте снимок своего места работы на дому и используйте #kbbmag в Instagram, чтобы показать нам свои умные проекты.

Дистанции розеток и переключателей от варочной панели | Программное обеспечение Pro Certs

Команда Pro Certs Software дает рекомендации по установке розетки или переключателя плиты рядом с варочной панелью или плитой.

Существует множество указаний по минимальному расстоянию между розеткой или переключателем плиты от плиты или плиты. Причина, по которой существуют рекомендации по минимальным расстояниям, состоит в том, чтобы снизить риски, связанные с расположением электрических выключателей или розеток слишком близко к плите или духовке.

В зависимости от того, какое руководство вы читаете, касающееся блоков подключения плит возле конфорок и духовок, расстояния варьируются от 100 мм до 300 мм. Поскольку рекомендуемое минимальное расстояние для розеток возле раковин составляет 300 мм, мы предпочитаем следовать правилу 300 мм, исходя из тех же факторов, которые указаны в руководстве по розеткам и раковинам.

Риски

Возможные риски, связанные с нахождением выключателя / изолятора или розетки варочной панели или плиты за варочной панелью или плитой.

Ожоги

Если выключатель или изолятор варочной панели расположен за варочной панелью, и пользователю требуется быстро выключить плиту, пользователю НЕ следует тянуться к горячей плите, чтобы выключить ее.

Повреждение электрических принадлежностей из-за воды и тепла

Если изолятор плиты установлен за варочной панелью или духовкой, существует риск теплового повреждения изолятора плиты от плиты или плиты.В дополнение к этому, если сковорода закипит или перегреется, существует потенциальный риск намокания изолятора плиты.

Ограниченное пространство на кухне

В некоторых случаях на кухне может быть недостаточно места для установки выключателей, розеток или ответвлений на расстоянии 300 мм от плиты или духовки. В таких обстоятельствах установщик должен выбрать безопасное и легкодоступное альтернативное место. Некоторые рекомендации, которые мы обнаружили, рекомендуют минимальное расстояние от 100 мм, однако 300 мм является предпочтительным расстоянием до максимального расстояния 2 м и, конечно, не непосредственно за варочной панелью.

Кухонный мастер может изменить планировку существующей кухни, переместив плиту или духовку, при этом плита или духовка будет располагаться слишком близко или прямо перед существующими электрическими принадлежностями. В таких обстоятельствах вам следует переместить электрические аксессуары в безопасное место — лучше всего это сделать до того, как будет установлена ​​новая кухня.

Розетки, ответвления с предохранителями, выключатели света, выключатели и изоляторы конфорок не должны устанавливаться позади или непосредственно над варочной панелью или духовкой.

Электрооборудование возле плит

На каком расстоянии должен располагаться электрический аксессуар от газовой или электрической плиты или плиты? NHBC отвечает на этот вопрос:

«Минимальное расстояние 100 мм, измеренное по горизонтали от электрического аксессуара до края отдельно стоящей плиты или отдельной плиты, считается приемлемым во избежание неблагоприятных последствий от использования плиты или варочной панели. Электрооборудование не должно располагаться непосредственно над плитой или плитой, так как люди могут дотянуться до ожогов или повредить гибкий кабель подключенного оборудования.’

Источник: NHBC — Электрическая арматура рядом с плитами

Часть П Строительных норм

Проектирование и установка; P1.

При проектировании и установке электрических установок должны быть предусмотрены разумные меры для защиты лиц, эксплуатирующих, обслуживающих или изменяющих установки, от пожара или травм.

BS 7671 Руководство по эксплуатации

7.4 Близость к электрическим и прочим услугам; 528,3

Электрооборудование и все другие службы должны быть защищены от любых вредных взаимных воздействий, которые возможны в условиях нормальной эксплуатации. Например, кабели не должны соприкасаться с горячими трубами или проходить рядом с ними.

5 Изоляция и коммутация — Должны быть предусмотрены средства изоляции; 462.3 По каждой единице оборудования.

5.4 Функциональное переключение; 463.1.3 Все оборудование, потребляющее ток, требующее управления, должно управляться переключателем.

Справочник электромонтера по Строительным нормам

5.2.2 Расположение аксессуаров на кухнях;

1. Электроустановочные изделия (например, розетки, выключатели) следует монтировать на строительной ткани, а не на кухонной мебели.

2. Выключатели управления плитой, выключатели вытяжного вентилятора и т. Д. Не должны устанавливаться таким образом, чтобы для их работы приходилось наклоняться или тянуться к плитам.

3. Розетки должны быть установлены на расстоянии не менее 450 мм от пола.

4. Аксессуары должны быть установлены на расстоянии не менее 300 мм от края кухонной мойки и сливных досок.

Заключение

Минимальное расстояние выключателя, ответвления или розетки плиты от плиты или духовки составляет 300 мм по горизонтали от края прибора.

Источник: IET Руководство электрика по строительным нормам = 300 мм

Источник: NHBC Электрическая арматура рядом с плитами = 100 мм

Программное обеспечение и решения

Pro Certs Software проектирует, разрабатывает и издает электрические приложения и мобильное электрическое программное обеспечение для обслуживания электротехнической промышленности.Приложения разрабатываются с нуля с учетом удобства пользователя, простоты использования, надежности и доступности. Кроме того, все электрические приложения предназначены для работы в автономном режиме, даже в «авиарежиме».

Приложения

доступны на платформах Android и iOS, а программное обеспечение для сертификации электрооборудования Pro Certs также доступно для Windows 10.

Загрузите приложение Pro Certs Software Electrical Tools and Reference, щелкнув здесь

Как установить электрические розетки на кухонном острове | Home Guides

Кухонные острова предоставляют дополнительное рабочее пространство для домашних кухонь.Некоторые кухонные острова высокого класса включают раковины и поверхности для приготовления пищи, но типичные кухонные острова имеют большое пространство шкафа и столешницу. Добавление электрических розеток к вашему острову расширяет функциональность вашей комнаты и открывает типы проектов, которые вы можете реализовать на острове.

Измерьте длину и ширину розеточной коробки. Используя карандаш и линейку в качестве линейки, нарисуйте прямоугольник на стене острова, где вы хотите разместить розетку.

Вырежьте лобзиком дыру в стене кухонного острова.Глубокое лезвие лобзика позволяет вырезать отверстие точно на боковой стороне шкафа. Выбросьте распиленную древесину.

Найдите ближайшую электрическую цепь на кухне. Вам следует избегать специальных цепей электроприборов, например, для плиты, духовки или посудомоечной машины, и держаться подальше от цепей для вашей микроволновой печи. Вместо этого найдите ближайшую универсальную розетку. Измерьте расстояние между этой цепью и новой розеткой. Добавьте дополнительные 3–5 футов, чтобы учесть любые повороты или изгибы, а также в случае неправильного измерения.Отрежьте это количество провода для проекта с помощью пары электрических плоскогубцев.

Откройте дверцы кухонного островка и просверлите отверстие в полу под тем местом, где вы планируете установить блок выключателя. Проденьте проволоку в отверстие и направьте ее к существующей кухонной цепи, которую вы собираетесь использовать. Просверлите отверстие в полу под этой схемой и пропустите проволоку обратно. Просверлите любые балки пола между двумя контурами.

Выключите электричество в доме, щелкнув главным выключателем.Этот переключатель часто находится в верхней части коробки автоматического выключателя или является рычагом сбоку от него. Это отключит электричество во всем вашем доме.

Зачистите восемь дюймов оболочки с каждого конца провода, обнажив отдельные провода внутри. На упаковке вашего комплекта GFCI указано, какую часть каждого провода нужно зачистить, но обычно от 1 до 2 дюймов.

Вставьте розетку в отверстие на острове и отметьте винты с помощью карандаша. Снимите коробку, просверлите отверстия через карандашные отметки с помощью сверла 1/8 дюйма.Прикрутите коробку к острову.

Протяните проводку через коробку розеток, оставив выступать на 6–8 дюймов. Вставьте черный провод в патрубок цвета латуни на задней стороне выхода GFCI и затяните латунный винт отверткой. Вставьте белый провод в серебристый фитинг и затяните серебряный винт. Подключите зеленый провод к винту заземления сбоку от розетки и затяните.

Установите прерыватель GFCI на коробку с помощью прилагаемых винтов. Крепления на выключателе находятся вверху и внизу розетки.Накрутите лицевую панель на переднюю часть розетки.

Вставьте другой конец провода в имеющуюся коробку розеток. Снимите пластину переключателя и розетку с крепления и открутите гайки, соединяющие провода в распределительной коробке. Соедините и скрутите черные провода вместе с помощью гайки и сделайте то же самое с белыми проводами. Открутите заземляющий провод на винте заземления розетки.

Включите главный выключатель питания в доме. С помощью тестера розеток проверьте каждую вилку, чтобы убедиться, что подача питания безопасна.

Ссылки

Советы

  • Если вам неудобно работать с электричеством, проконсультируйтесь с квалифицированным электриком. Эти профессионалы следят за тем, чтобы работа выполнялась должным образом и в соответствии со всеми существующими кодексами. Выключатели
  • GFCI требуются в соответствии с национальным электрическим кодексом.

Writer Bio

Джаред Павенти — директор по связям с общественностью некоммерческой организации, занимающейся заболеваниями, на Северо-Востоке. Он имеет степень магистра Сиракузского университета им. С.I. Newhouse School of Public Communication и степень бакалавра Университета Св. Бонавентуры. Он также ведет блог о признательности за еду: Al Dente.

Что делают кнопки розетки «тест» и «сброс»?

Мы снова пытаемся развеять современную тайну, которая таится у всех на виду. Для просмотра предыдущих столбцов щелкните здесь; чтобы отправить свои собственные предложения, см. адрес электронной почты ниже.

Мы снова пытаемся развеять современную тайну, которая таится у всех на виду.Для просмотра предыдущих столбцов щелкните здесь; чтобы отправить свои собственные предложения, см. адрес электронной почты ниже. Среди множества веских причин посмотреть сериал Six Feet Under были ужасные, иногда забавные, а иногда и трогательные сцены смерти, которые открывали почти каждую серию. Казалось, сериал понравился демонстрировать, есть много способов развиваться. Кто в огне, как задумывался Леонард Коэн? Кто под словом «что-то тупое»? А кто в пятом сезоне 1-го сезона был убит электрическим током в ванне? Действительно кто? В следующий раз, когда вы будете в ванной, посмотрите на электрические розетки.Скорее всего, между двумя точками вставки штекера есть две кнопки: одна с надписью «ТЕСТ», а другая — «СБРОС». Что они делают? Вы должны тестировать розетку? Как всегда несколько догадок:

Среди множества веских причин посмотреть сериал Six Feet Under были ужасные, иногда забавные, а иногда и трогательные сцены смерти, которые открывали почти каждую серию. Казалось, сериал понравился демонстрировать, есть много способов развиваться.Кто в огне, как задумывался Леонард Коэн? Кто под словом «что-то тупое»? А кто в пятом сезоне 1-го сезона был убит электрическим током в ванне?

Кто на самом деле? В следующий раз, когда вы будете в ванной, посмотрите на электрические розетки. Скорее всего, между двумя точками вставки штекера есть две кнопки: одна с надписью «ТЕСТ», а другая — «СБРОС». Что они делают? Вы должны тестировать розетку?

Как всегда, несколько догадок:

a) Это защитное устройство, предназначенное для предотвращения использования длинных шнуров, особенно удлинителей, которые увеличивают вероятность попадания устройства рядом с водой.Электропитание переменного тока — это «переменный ток», что означает, что поток электричества постоянно меняется на противоположный. Эти розетки определяют длину шнура, отсчитывая время его смены направления, и отключают питание, если шнур слишком длинный. Тестируйте ежеквартально.

б) По словам Кили Уильямс из торговой группы Consumer Electrical Products Board, кнопки — это предписанная правительством функция безопасности детей, которую почти никто не понимает. Чтобы обезопасить детей от бедствий, связанных с феном или водой, выключите розетку, одновременно нажав на оба переключателя .Розетка отключается до тех пор, пока снова не будут нажаты кнопки в определенном порядке: ТЕСТ, СБРОС. Тестировать не нужно, потому что кнопка ничего не тестирует.

c) Они обеспечивают безопасность, но, как предположил Леонард Коэн, угроза — огонь, а не вода. Автоматические выключатели в вашем доме — возможно, в подвале — предназначены для срабатывания (т. Е. Отключения питания), если их нагрузка становится слишком большой. Но если устройство упадет в воду, автоматический выключатель может перегреться, что приведет к возгоранию, где бы вы ни находились.Тестируйте каждый год.

г) Розетки — это обязательное устройство безопасности, которое почти никто не понимает (и что писатели Six Feet Under , по-видимому, тоже не слишком беспокоились). Если через розетку проходит слишком много энергии — скажем, из-за того, что устройство упало в воду — питание автоматически отключается, и кнопка RESET выскакивает. Тестируйте ежемесячно.

И ответ …

d) Переключатели называются GFCI: прерыватели цепи при замыкании на землю.Смущенный? Я тоже. Поэтому я поговорил с Джоном Дренгенбергом, директором по безопасности потребителей Underwriters Laboratories, людьми, которые более века проверяли безопасность почти всего в вашем доме, что могло вас убить. (В среднем в доме около 125 устройств имеют знак одобрения UL.)

Как работают GFCI? Если вы уроните прибор (например, фен) в воду (скажем, в ванну), все быстро пойдет на юг. Электричество вливается в воду и спускается по канализационной трубе, как молния в поисках земли.Если вы находитесь в ванне, у вас может случиться фибрилляция сердца. (Дренгенберг, чья работа состоит в том, чтобы размышлять о таких вещах, отмечает, что человеческая кровь является особенно прекрасным проводником электричества.) Как упоминалось выше, поток переменного тока (переменного тока) постоянно меняет направление. Умный GFCI проверяет, соответствует ли поток мощности от устройства входящему потоку. Если питание не возвращается, значит, что-то происходит неправильно — и в этом случае GFCI отключает питание.

По словам Дренгенберга, GFCI существуют уже около двадцати лет.В США они впервые были введены в ванных комнатах. Теперь в большинстве муниципалитетов они обязательны на кухнях, в гаражах, на открытых площадках и у бассейнов и даже в торговых точках в подвальных помещениях. (Они необходимы, когда вы строите новое или капитально ремонтируете.)

GFCI не похож на автоматический выключатель, который предназначен для предотвращения возгорания и который работает так медленно, что никогда не сработает вовремя, чтобы предотвратить поражение электрическим током. GFCI, напротив, реагирует за 20-25 миллисекунд, задолго до того, как ваше сердце успеет сойти с ума.

Зачем толкать устанавливать их в других настройках? Потому что шокирующие вещи могут происходить и за пределами туалета. Допустим, вы идете босиком по мокрой траве, подключили электрическую газонокосилку и случайно коснулись вилки вилки. Плохие новости.

Поскольку во многих старых домах нет установленных GFCI, одобренные UL фены имеют собственный GFCI, встроенный в вилку. В Европе, где напряжение примерно вдвое выше, чем в Америке, есть страны, такие как Великобритания, в которых не разрешены розетки и в ванной, за исключением случайных розеток с очень низким энергопотреблением для зарядки таких вещей, как бритвы.Так что вам нужно поехать в другую страну или, по крайней мере, в другую комнату, чтобы высушить волосы.

Следует ли вам регулярно тестировать кнопку ТЕСТ? Да! Не реже одного раза в месяц. Дренгенберг предлагает совмещать это с ежемесячной проверкой пожарных дымовых извещателей. Нажмите TEST, и кнопка RESET должна выскочить. Если это так, GFCI работает, и вы можете снова нажать кнопку RESET. Если кнопка СБРОС не выскакивает или не может быть вставлена ​​обратно, вызовите электрика.

Дополнительный факт: когда вы нажимаете TEST, кнопка RESET выскакивает так быстро, что кажется, что кнопка сброса нажата силой нажатия тестового переключателя.Но между ними нет механической связи: просто GFCI работает очень, очень быстро. (И быстро, конечно, значит безопасно.)

Дополнительный вопрос: в детстве я смотрел фильм или шоу, возможно, не спал и смотрел плохой ночной телевизор, в котором рассказывалось об убийстве электрическим током. Женщина расслабляется в ванне, когда вбегает тайком обученная обезьяна, хватает фен и бросает его в ванну. (В то время не было GFCI.) Если это прозвучит как колокол, напишите ссылку в комментариях, потому что я действительно надеюсь, что не сделал эту обезьяну.

И, конечно, если вы заметите что-то еще, что вас интересует — на кухне, в ванной или где-нибудь еще, — отправьте изображение и описание на [email protected]

Обновление: Ответ, данный как правильный (вариант d), неверно характеризует то, что активирует GFCI. Как поясняется далее в этой части, GFCI реагирует на разницу между тем, что входит, и что выходит, поэтому GFCI срабатывает, когда через проходит слишком много энергии по отношению к тому, сколько возвращается , , а не из-за чистого увеличения в потоке мощности.Спасибо комментаторам Арлингтону и Финнеусу за указание на это.

Ранее в What’s That Thing?
Пожарные ворота
Кнопка лифта
Пасторальный наряд
Зловещая штуковина
Стрелка приборной панели
Таинственные провода

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
