Выбор и установка розетки для варочной поверхности и духового шкафа

Варочная панель и духовой шкаф — наиболее энергоемкие кухонные агрегаты. К ним следует подводить отдельные силовые кабели. Грамотный подбор розетки для варочной панели и ее надлежащее подсоединение к энергосистеме — залог безопасности, нормальной работы и длительного периода эксплуатации агрегата.

Требования к проводке

Эти мощные потребители электрической энергии подключаются с обязательным использованием заземления. Вилка для духового шкафа насчитывает 3 контакта для напряжения 220 В и 5 для 380 В. При установке техники, мощность которой превышает технические возможности электросети, потребуется прокладка нового силового кабеля. Электропроводка подводится к оборудованию через УЗО.

Технику расчетной мощностью до 2,5 кВт подключают к имеющейся энергосети. Для приборов свыше этого значения создается выделенная силовая линия. Рекомендуется кабель сечением от 6 мм², способный выдерживать постоянную нагрузку в 10 кВт. Желательно использовать УЗО C32. Под духовой шкаф энергопотреблением до 8 кВт подойдет электропроводка сечением 4 мм² и защитный автомат C25.

Место установки

Розетки для духового шкафа и варочной панели размещают на высоте 15-30 см. В плане эргономики пространства удобна установка точки питания за духовым шкафом. Монтаж осуществляется 2 способами:

  1. Скрытый — точка подключения и проводка углубляются в стеновую панель.
  2. Наружный, когда они располагаются на поверхности стены.

Первый вариант — наиболее надежен, безопасен и эстетичен. Если проводка нуждается в замене, а ремонт в помещении еще не был произведен, кабель прокладывают внутри монтажного короба, а розетку размещают снаружи. Нежелательно расположение силовых элементов вблизи сантехнического оборудования и холодильника.

Предварительно нужно подготовить место в кухонном помещении. Для встраиваемой панели формируется отверстие нужного размера. Для установки духовки создается специальная ниша. Важно не допустить перекоса оборудования. Уровнем проверяют правильность установки. Перекос приведет к неравномерному нагреву и преждевременному выходу устройства из строя, вызовет функциональные сбои агрегата.

Выбор и установка розетки для варочной поверхности и духового шкафа

Схемы подключения

Применяют одно-, двух- и трехфазное соединение розетки под варочную панель и духовой шкаф. Целесообразно подавать питание к оборудованию посредством подключения к распределительному щитку клемм. Варочные панели не комплектуются вилкой. Иногда даже нет кабеля. Его нужно приобретать отдельно.

На заднюю поверхность кухонного агрегата всегда наносят графическое изображение схемы подключения или указывают эту информацию в руководстве пользователя. Если разные типы кухонного оборудования устанавливаются обособленно, требуются отдельные розетки, способные выдерживать заявленную мощность. При совмещенной конструкции используется комбинированная розетка. Кабель рекомендуется выбирать трехжильный.

Однофазная схема на 220 Вольт

Такой способ применяют в многоквартирных домах типовой планировки. Подходит для кухонной техники энергопотреблением до 3,5 кВт. Розетка для варочной панели должна выдерживать в течение длительного времени ток силой в 16 А и стандартное напряжение (220 В). Для электроплиты с заявленным производителем энергопотреблением 3,6-7 кВт требуются точки питания 32 А/220 В. Каждая кабельная жила подсоединяется к соответствующему контакту. Заземление всегда посередине.

Трехфазная схема 380 В

Установка розетки для духового шкафа по трехфазной схеме выполняется в пекарнях, заведениях общепита и объектах пищевой промышленности. Необходима розетка, способная выдерживать до 20 А для агрегата энергопотреблением до 3,5 кВт и до 32 А для устройств свыше 3,6 кВт. Вилки для такой энергоемкой техники обязательно оснащаются заземлением.

Этот элемент не всегда поставляется с оборудованием, поэтому может потребоваться его приобретение. Вилка для небольших электроприборов не подойдет, поскольку не способна в течение длительного времени выдерживать такую высокую нагрузку.

Выбор и установка розетки для варочной поверхности и духового шкафа

Двухфазная схема на 380 Вольт

Такой вариант подключения применяется нечасто. При наличии в квартире четырехфазной электрической проводки проблем возникнуть не должно. Необходимо просто выполнить соединение по цветам. Провода в черной и коричневой изоляции — это фазы, в голубой — нуль, в зеленой — заземление. Сложнее, когда устройство оборудовано силовым кабелем с 5 либо 6 электрическими контактами. Потребуется соединение 2 фаз, в некоторых случаях — нулевых контактов.

Подключение панели без вилки

Выступающая из стены двойная розетка — не лучшее решение в плане эстетики и эргономики полезной площади кухонного помещения. Целесообразно выполнять скрытую установку. Используют гильзы ГМЛ или монтажную коробку. Здесь важен правильный подбор электрических проводов. Некоторые модели кухонного оборудования поставляются с подключенным на заводе четырехжильным кабелем.

Однако в большинстве розеток насчитывается только 3 контакта. Подобное электротехническое оборудование предназначено для однофазной схемы подключения как на 220 В, так и на 380 двухфазного типа. Во втором случае питание конфорок распределяется между 2 фазами. Для подачи напряжения 220 В используют одну линию, вторая изолируется.

Останется лишь подсоединить к соответствующим контактам розетки нулевой провод, заземляющий и фазный. Часто в продаже встречаются духовые шкафы и варочные панели с пятижильным силовым кабелем. Такое кухонное оборудование обладает высокими показателями мощности (от 7 кВт) и рассчитано на питающее напряжение 380 В. Для подключения к стандартной 220-вольтной городской электросети объединяют попарно 2 жилы.

Выбор и установка розетки для варочной поверхности и духового шкафа

Частые ошибки

Распространенная проблема, с которой приходится сталкиваться пользователям: правильно подключенное кухонное оборудование самопроизвольно включается и отключается. Возможные причины:

  1. Активирована защита от детей.
  2. Скопление водяного конденсата на управляющем сенсорном дисплее.
  3. Ложное срабатывание в результате случайного нажатия.

Современные модели имеют функцию распознавания посуды и пока на панели не окажется подходящая емкость, механизм нагрева не запустится. Часто встречается проблема, когда работает только половина конфорок.

Такая ситуация связана с отсутствием контакта на одной из силовых линий либо с блокировкой, которая возникает при однофазном подключении трехфазного оборудования. Она выполняется программным методом и исправляется путем корректировки настроек.

Читайте также:

Автор: tat.trofimova

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К ОДНОЙ РОЗЕТКЕ

Теперь нужно освободить от упаковки варочную панель или поверхность, кому как нравиться ее называть. Как правило, в ее комплекте отсутствует кабель, но есть инструкция к его подключению. И уж тем более нет вилки. Вилку нужно купить отдельно. Но отдельно от розетки ее не продают, потому покупайте вместе с розеткой. Розетка выглядит так же, как и в спаренной. Почему в комплекте со спаренной розеткой нет вилок, я тоже не знаю, и даже не имею предположений.

Провод к клеммам варочной панели нужно монтировать в соответствии с инструкцией варочной панели, она у каждой своя. Провод купить нужно многожильный, но сечение провода должно соответствовать сечению кабеля (или провода) идущего от щитка к розетке. Пример подключения варочной панели.

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым – нулю, все остальные цвета – фазе. Если вы все поняли, то проблем у вас не возникнет.

Даже если все провода по цветам у вас подключены как вам взбрело в голову, главное, чтобы фаза и ноль были на местах, не взирая на цвет. Фазу в розетке можно проверить обычной индикаторной отверткой при включении автомата в щитке. Фаза в клеммах на варочной панели обозначена буквой.

В инструкции к варочной панели фаза и ноль указаны так. L – фаза. N – ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

Духовой шкаф, в отличии от варочной панели, практически всегда снабжен вилкой, так же как телевизор, фен, холодильник и другие электроприборы. Здесь делать ничего не нужно. Не нужно искать соответствий и совпадений в фазе и нуле. Не нужно разбирать вилку и смотреть где какого цвета провод. Точно так же, как вы не делаете этого, включая в розетку другие бытовые электроприборы.

Кстати, о стиральных машинах. Случается, что некоторые стиральные маш

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка,

нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

  • электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
  • применяют трехжильные или пятижильные кабели;
  • включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
  • для выделенных силовых линий выбирают кабели ВВГнг или NYM;
  • медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
  • отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

Какая розетка у духового шкафа электролюкс. Розетки для духового шкафа и варочной панели.

Содержание:

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.

Параметры плит

Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетк и следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетк а. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.

Розетк а для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетк и (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетк и в помещениях с высоким уровнем влажности.


Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетк и могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

  • Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт — минимум 32 А, а для установок с более высокой мощностью понадобятся розетк и на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
  • Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетк е и вилке должно быть три контактных группы, а при 380 В — пять групп.
  • Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетк и воды и пыли абсолютно исключается.
  • Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.


Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.


Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.

Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.


Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено . Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
  • Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетк а для подключения необходимого оборудования. Поэтому в первую очередь

какую выбрать и где установить, двойная розетка

Содержание статьи:

При установке мощного кухонного оборудования (духовой шкаф, варочная поверхность) следует соблюдать принципы его безопасного подключения – использовать специальные расходники и комплектующие под проводку электрики. Одним из важных элементов является розетка для духового шкафа. Если игнорировать эту норму, бытовая техника прослужит недолго.

Какие розетки нужны для мощного оборудования

Для духового шкафа нужны силовые розетки на 16-32 А, в зависимости от технических характеристик оборудования

Кабель и розетку под духовой шкаф следует подбирать по мощности устройства. Ее обычно указывают в технической документации к технике. В основном духовые шкафы работают при напряжении 220/380 В. Сила тока здесь равна 25/32 А. Все зависит от того, однофазное перед мастером оборудование или трехфазное.

Чаще под мощные шкафы применяют такие розетки для плиты и духовки:

  • На 16 А и 220 В. Предназначены для стандартной бытовой техники мощностью до 3,5 кВт.
  • На 32А/220 В. Используются с духовыми шкафами однофазными при их мощности 3,6-7 кВт.
  • На 20 А/380 В. Предназначены для трехфазной техники.

Все точки питания к мощной технике имеют заземление. Поэтому клемм у них больше, чем у стандартных элементов. Для однофазных розеток предусмотрены две питающих точки и одна «земля». У трехфазных – 3 питающих, одна на заземление, одна для нуля (всего 5).

Возможность подключения духового шкафа к обычной розетке

Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.

Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.

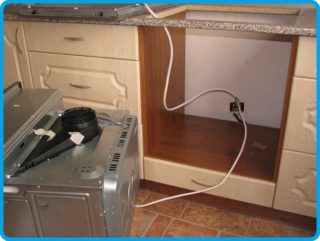

Места установки точек питания

Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:

  • на стене в непосредственной близости к горячему оборудованию;
  • в зоне влажных объектов: мойка, слив, водопроводные трубы;
  • на высоте, много больше рабочей поверхности;
  • около газовых труб – от них розетки удаляют минимум на 40 см;
  • в непосредственной близости к полу – желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.

Хорошей зоной для установки точки питания является стена под столешницей – под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.

Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.

Еще один момент, который стоит учитывать — работа конвектомата (подача пара в промышленные установки). Даже в малых количествах конденсат может оседать на розетке, расположенной за техникой. Это уже допущение аварийной ситуации.

Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.

Определение мощности

Мощность – главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.

Параметры, которые нужно учитывать

При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.

Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие. Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).

Чтобы при возникновении аварийной ситуации максимально быстро обесточить кухню, в распределительном щитке лучше предусмотреть автоматы на 32 А.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

  • Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
  • Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

С точки зрения противопожарной безопасности открытый метод монтажа розеток более предпочтителен. К тому же их можно легко встраивать в кухонные шкафчики или стол.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

  • Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
  • Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
  • Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

В новостройках вопрос подведения силовых линий под кухонную электрику уже предусмотрен. Поэтому здесь мастеру проще подключиться своими руками.

Двойная силовая розетка для варочной панели и духового шкафа

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

Выбираем розетку

Изучите качество электропроводки

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Правила выбора

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

Видовое разнообразие розеток для духовых шкафов с варочной панелью

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

Сегодня можно приобрести розетки нескольких типов:

  • для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
  • для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основные критерии

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Степень защиты корпуса

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Качество штепсельных разъемов

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

Способ подключения

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Запах

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

Наличие входов под несколько вилок: одинарная, двойная

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Как установить розетку и подключить духовку?

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

Розетка для духового шкафа и варочной панели: особенности выбора и подключения

Виды приборовБытовая техника становится все более совершенной. На смену обычным электрическим и газовым плитам приходят новые сложные приборы, отличающиеся высокой мощностью. Чтобы обеспечить безопасность их эксплуатации, необходимо правильно выбрать розетку для духового шкафа и варочной панели. Также следует ознакомиться и с особенностями подключения этого оборудования.

Виды приборов

Ни одна хозяйка не может обойтись без духовки. Современные духовые шкафы можно разделить на две группы, различия между которыми заключаются не только в конструкции, но и в способах обеспечения питания. Таким образом, при выборе модели духового шкафа нужно помнить, что они бывают:

  • Зависимыми.
  • Независимыми.

Установка и подключениеПервый тип устройств чаще всего монтируется в специальных нишах кухонной мебели. При этом духовой шкаф и варочная плита должны быть расположен друг над другом. Это связано с тем, что оба прибора объединены единой системой питания. Общая панель управления размещена на духовом шкафу.

Устройства независимого типа более удобны в эксплуатации, так как могут монтироваться независимо друг от друга в любом удобном месте. При желании можно вовсе отказаться от варочной панели, если планируется использование мультиварки.

Установка и подключение

Монтаж отдельной розетки под духовой шкаф и варочную плиту позволит безопасно эксплуатировать эти мощные электроприборы. Кроме этого при установке необходимо соблюдать ряд требований.

Электрическая проводка

Чтобы правильно подключить духовой шкаф и варочную панель, необходимо особое внимание уделить электропроводке. Это один из важнейших факторов безопасной и грамотной эксплуатации такого мощного оборудования. Определяющими являются следующие факторы:

  • Электрическая проводкаПроводники должны соединяться с распредкоробкой только через прибор УЗО.
  • Если мощность устанавливаемого оборудования не превышает 2,5 кВт, то его можно подсоединить к существующей электрической сети, отвечающей современным требованиям. Для более мощных приборов необходимо вести отдельную магистраль.
  • Подключение варочной панели и духового шкафа в обязательном порядке выполняется с использованием заземляющего проводника.
  • Расположение духового шкафаСечение провода должно составлять не менее 6 мм2. В такой ситуации он сможет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превышает 8 кВт, можно использовать кабель сечением до 4 мм2.
  • Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
  • Выбирая кабель, следует отдавать предпочтение ВВГнг либо NYM.
  • Номинальный параметр прибора УЗО должен на один пункт превышать показатель автомата. Например, если используется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.

Расположение духового шкафа

Перед установкой этого прибора необходимо подобрать и оборудовать место для него. Для решения поставленной задачи рекомендуется использовать специальные ниши в кухонной мебели. Также стоит обратить внимание на несколько полезных советов:

  • Подсоединение к электросетиПоверхность, на которой будет установлено оборудование, должна быть ровной и не иметь перекосов. В противном случае тепло внутри рабочей камеры будет распределяться неравномерно, и духовой шкаф быстро выйдет из строя.
  • Между мебелью и прибором должны быть предусмотрены зазоры. Это позволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенками мебели и шкафа составляет 5 см, а между задней крышкой и стенкой — не менее 4 см. Также зазор между основанием прибора и дном ниши должен находиться в пределах 8−10 см.

Подсоединение к электросети

Розетка для духового шкафа и варочной панелиЕсли мощность бытового прибора составляет 3−3,5 кВт, то необходимо устанавливать розетку на 16 А и автомат на 25 А. При использовании более мощных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит использовать проводник с тремя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается с помощью кабеля с пятью жилами.

Во внутренней части вилки для духового шкафа находится шесть контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.

Контакты 4 и 5 предназначены для подсоединения нуля. Последняя клемма должна быть задействована для заземляющего проводника. Необходимо заметить, что розетка монтируется на расстоянии в 15−30 см от пола.

Розетка для духового шкафаВ зависимости от типа электросети варочная панель и духовой шкаф могут подключаться по одной из трех схем. Однако в домашних условиях чаще всего применяются только две. Первая предназначена для однофазной проводки в 220 В. Именно она чаще всего используется в квартирах.

Контакты L1-L3 соединяются между собой перемычками и подключаются к фазному проводнику. Заземляющий провод направляется на соответствующую клемму PE. Для подключения нуля используются контакты N1 и N2.

Если необходимо подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазной схеме. Фазные проводы подключаются к контактам L1- L3 без использования перемычек. Процесс монтажа и подсоединения приборов к электросети можно считать довольно простым. Однако перед началом проведения работ стоит внимательно изучить входящую в комплект поставки техническую документацию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
