Обозначение электрической розетки — на чертежах и схемах участка

И снова здравствуйте Мои многоуважаемые на страницах сайта Строительство от а до я. Сегодня в данном материале мы поговорим обозначение электрических розеток. Из темы вы узнаете:

    • Как обозначаются розетки на планах, схемах и чертежах.
    • Если различия в условном обозначении розеток;
    • Как условно обозначаются скрытые розетки на схемах;
    • Как обозначить розетки открытой установки;

Вообще, по мимо сегодняшнего материала, планируется выпустить целый экскурс, а именно что как обозначается на чертежах и схемах: двери, окна, сантехника, выключатели и т.д, и т.п. Но а сегодня пока так.

*К стате! Какие типы, виды электрических розеток бывают и какие электрические розетки лучше поставить у себя дома, можно ознакомиться в статье — Электрические розетки*. А я пока перейду к самому важному в этом материале — «Обозначению электрической розетки на чертежах, планах, схемах».

Условное обозначение электрических розеток на схемах и чертежах.

Обозначение электрической розетки на схеме или чертеже происходит условно. В схеме или чертеже не указываются параметры размещения розетки по высоте, конкретного места расположения и по мимо этого, часто возле электрической розетки стоят выключатели и коробки развода проводов. И что бы как то их разделить, уточнить на чертеже по отдельности, тут и были придуманы условные обозначения.

Стоит знать, что обозначение электрической розетки делится на схемах и чертежах, именно выделяют или разделяют, на следующие виды:

— 1) Розетка штепсельная;

— 2) Розетка штепсельная с заземляющим контактом;

— 3) Розетка накладная с заземляющим контактом!

Как Вы уже догадались на фото с лева, согласно цифрам и показано разное обозначение электрической розетки.

Так схематически обозначают электрические розетки на плане вид у которого сверху!

Ну давайте что бы не быть голословным, я приведу вам пример квартиры на котором показано где какая розетка будет находится. На такой схеме по мимо того что указывается розетка, одинарная или двойная, показывают так же кабеля интернета, розетки телефона, выходы кабеля тв.

Вид чертежа — срез сверху.

На схемах где показываются электрические коммуникации, места где будут устанавливаться розетки показывают как две точки в конце проводов.

На внутреннем плане квартиры вид у которого изнутри помещения (в основном это трёхмерная схематическая графика), показывают как квадратик с точками.

Обозначение скрытых розеток на схемах.

Вот мы и посмотрели как показываются, и сносятся розетки на чертежах. Но что бы создать заказчику полноценную картинку, так сказать обрисовать более подробно, что бы было понятно какая розетка где будет устанавливаться, можно применять условные обозначения придуманные для розеток со скрытой установкой.

Скрытые розетки — обычная накладная плоская розетка.

Условные обозначение розеток открытой установки.

Обозначение розеток открытой установки, как правило, для квартир не применяется, ну кому нужна дома некрасивая розетка? Такие типы розеток устанавливают в частных домах на приусадебной территории: столбах, возле колодцев, при входе в дом, гараж, возле клумб для организации полива! Так что из вышесказанного можно сделать следующий вывод:

Розетки открытой установки всё больше обозначают условно на схемах или схематических срезах территории, когда показывают заказчику что, где будет находится у него на территории двора.



Встраиваемая выдвижная розетка в столешницу

Бюджетная, но тем не менее очень качественная и надежная встраиваемая розетка в столешницу. Благодаря металлическому корпусу и крышке, данное изделие обладает особой прочностью и защитой от механических повреждений. Металлизированная отделка верхней декоративной крышки придает розетке современный внешний вид. Плавное открытие крышки происходит автоматически, после нажатия на кнопку спускного механизма. Закрытие происходит посредством механического давления на выдвинувшийся элемент крышки, до характерного щелчка фиксатора.

Общие сведения о выдвижной горизонтальной встраиваемой розетке GLS 3 euro

Встраиваемая выдвижная горизонтальная розетка на 3 евро выхода с заземлением типа Шуко, подходит для установки на кухне, на рабочем столе дома и в офисе, на рабочей станции, в гостиничном номере, конференц-зале и других подобных местах.

Схематический вид изделия, а также его размеры указаны на нижеуказанных рисунках.

Технические характеристики

  • Напряжение: 220-240 V — 50Hz
  • Максимальный ток: 12А (2,7 кВт)
  • Размеры: 265*118*68 мм
  • Длина кабеля: 2 м
  • Степень защиты от воздействия окружающей среды: IP20
  • Степень защиты от поражения электрическим током: I
Комплект поставки
  • Блок розеток: 1 шт.
  • Руководство по эксплуатации: 1 шт.
  • Упаковочная коробка: 1 шт.

Размерность и схематический вид розетки

Подготовка к работе и установка

Встраиваемая выдвижная розетка для столешницы состоит из блока розеток и защитного кожуха. Последний, кроме функции защиты от случайного касания токоведущих частей, выполняет функцию крепления блока к рабочей поверхности, посредством специальных «ушей». В рабочей поверхности сделайте прямоугольное отверстие размером 228*110 мм. и 4 углубления под крепежные «уши», для плотного прилегания блока розеток к рабочей поверхности. Уши должны быть заглублены на 4-6 мм. Размеры отверстия для установки выдвижного блока розеток указаны на рисунке 3. Вставьте защитный кожух в отверстие и зафиксируйте его саморезами. Установите блок розеток в защитный кожух (возможно только при закрытой выдвижной панели с розетками) и зафиксируйте его винтами. Кабельными стяжками зафиксируйте кабель питания, так, чтобы в защитном кожухе остался небольшой запас кабеля, необходимый для беспрепятственного открывания механизма. Подключите кабель питания к ближайшей электрической розетке. Блок готов к работе.

Монтажная схема

Эксплуатация

Для открытия выдвижной розетки нажмите на эллиптическую кнопку, расположенную на корпусе изделия. Закрытие осуществляется нажатием на подвижную часть сверху вниз, до срабатывания фиксатора.

Обслуживание и требования безопасности

Обслуживание блока с выдвижными встраиваемыми розетками необходимо производить только при отключенной электрической сети. Чтобы сохранить привлекательный внешний вид изделия, периодически протирайте его мягкой тканью. Не используйте сильных химических растворителей для протирки изделия. Это может повредить покрытие изделия. Внимание! Никогда не применяйте силу при открытии/закрытии  блока розеток. Всегда проверяйте нет ли препятствий для нормального подъема/опускания. При эксплуатации не допускайте превышения параметров по току и напряжению, указанных в данном руководстве. В случае обнаружения неисправности изделия немедленно прекратить эксплуатацию, отключить электропитание и обратиться к специалисту.

Гарантийные обязательства

Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи торгующей организацией, при этом реальный срок службы может составлять десятки лет. В случае обнаружения неисправностей горизонтальной выдвижной встраиваемой в столешницу розетки GLS 3 euro, до истечения гарантийного срока, при соблюдении правил установки и эксплуатации, следует обратиться в торгующую организацию, продавшую розетку.

Транспортировка и хранение

Транспортировка изделия допускается любым видом крытого транспорта, обеспечивающим предохранение упакованных изделий от механических повреждений и ударных нагрузок. Хранение горизонтальной розетки GLS 3 euro осуществляется в упаковке изготовителя в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от -20 до +40° C и относительной влажности 80%.

Утилизация

Встраиваемая горизонтальная выдвижная розетка в столешницу — GLS 3 euro не содержит дорогостоящих или токсичных материалов и комплектующих деталей, требующих утилизации. Утилизацию производят обычным способом.

Фотогалерея

Розетки строение. Условное обозначение розеток и выключателей на чертежах


Розетки, назначение, характеристики, устройство

Розетка — это электротехническое устройство, предназначенное для подключения к электрической сети различных приборов и агрегатов. Основной характеристикой розетки является номинальный ток, при котором она должна сохранять работоспособность в течение всего срока эксплуатации.

Обычные розетки рассчитаны на ток 10, 16 А, т. е. предназначены для обеспечения энергией приборов мощностью не более 2—3 кВт. Превышение этих значений может привести к перегрузке контактной пары («вилка—розетка») и аварийной ситуации. Розетки бывают с заземлением или без него.

Защитное заземление обеспечивает защиту электроустановки и оборудования, а также защиту людей от воздействия тока. В каждом доме есть достаточное количество приборов, заземление которых обязательно. Как правило, это устройства с большой потребляемой мощностью — электроплиты, стиральные машины и т. д.

Обычная розетка имеет два контакта (фаза и рабочий ноль). Розетка с заземлением имеет третий контакт, соединенный с заземляющим проводом. Через него в землю отводится статическое электричество, а также опасные напряжения и токи, возникающие в приборах в результате пробоя на корпус. Специально для детских комнат разработаны розетки с защитными крышками или шторками, открывающимися только при установке вилки.

Розетка для внутреннего монтажа не имеет своего корпуса и устанавливается в монтажную коробку.

Надежное соединение контактов розетки с проводкой обеспечивается винтовыми зажимами, требующими определенного усилия при затяжке.

Наружные розетки заключены в корпус, который может иметь различное исполнение. Такие розетки монтируются поверх установочной поверхности из негорючего материала.

Непременным условием безаварийной работы розетки является надежность контакта штепсельного соединения пары «вилка—розетка», т. е. штырьки вилки должны плотно соединяться с гнездами розетки. При этом сначала происходит соприкосновение заземляющих контактов, а затем — контактов, проводящих электрический ток.

При современном разнообразии электрических приборов различного назначения и различной мощности следует помнить, что они могут комплектоваться разными по конструкции и внешнему виду вилками и поэтому им должны соответствовать и розетки (как по конструкции, так и по электрическим характеристикам).

Розетки (вилки) с тремя плоскими контактами предназначены для подключения мощного оборудования (электрических плит, духовок и т. д). Третий контакт (желто-зеленый провод) обеспечивает надежное защитное заземление. Кроме того, вилки могут дополнительно оснащаться плавким предохранителем.

Некоторые производители предлагают розетки со встроенным реле напряжения, которое разрывает электрическую цепь при изменении напряжения в сети ниже или выше допустимых пределов. После восстановления параметров реле включается автоматически.

Существуют розетки, нейтрализующие замыкание проводника на корпус прибора (например, стиральной машины). Они оснащены устройством защитного отключения (УЗО), и при соприкосновении тела человека с находящимся под напряжением корпусом розетка автоматически отключает прибор от сети.

Очень удобным дополнением к обычной розетке является встроенный в блок выключатель, позволяющий отключить прибор от сети, не вытаскивая вилку.

Используемые в настоящее время виды розеток могут выпускаться в различных исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для размещения внутри закрытого помещения, например, используются изделия со степенью защищенности IP20, для туалета и ванной комнаты — IP44.

Уличные розетки изготавливаются со степенью влагозащищенности IP65 и выше и с защитными крышками для безопасности. Они имеют также и повышенную механическую прочность.

Некоторые модели розеток оснащены «ката¬пультой», которая срабатывает при нажатии специальной кнопочки и выталкивает вилку. Такая конструкция предохраняет элементы крепления розетки от разрушения и позволяет сохранить надежность электрического контакта.

В одном блоке с обычной розеткой могут устанавливаться и специальные разъемы для подключения к телефонным и компьютерным сетям и сетям кабельного телевидения.

Смотрите также:

Посмотрите видео

Розетки

profstroy.net

Строение розетки и ее виды

Вы делаете в квартире капитальный ремонт и хотите поменять все включатели и розетки? Тогда вам стоит зайти на сайт интернет-магазина Rozetka.ru в Краснодаре. Основным видом деятельности магазина является продажа электротоваров. В том числе к продаже представлены качественные и надежные выключатели и розетки Легранд. Перейдя по ссылке на сайт rozetka23.ru вы сможете более подробно ознакомиться с перечнем электротоваров, представленных к продаже, и оформить покупку необходимых товаров.



В советское время не было проблем с розетками, под 1 вид подходили все вилки. С приходом на рынок различной иностранной техники возникла необходимость менять розетки, поскольку вилки от импортных чайников просто не подходили под установленные розетки. Рынок стал развиваться и сейчас предлагает очень большое количество розеток или систем, которые подойдут под любой вид техники.



На рынке электроустановочных изделий предлагается широкий выбор розеток.



1. Розетки с функцией защитного отключения. Они устанавливаются, как правило, в ванной комнате, поскольку именно там высока вероятность получить удар током. Фен и стиральная машина, которыми пользуется человек в ванной обладают большой опасностью, поскольку попав в воду, они сразу могут ударить током. Но функция защитного отключения это предотвратит, отключив ток в экстренный момент.



2. Розетки со створками. Они устанавливаются, как правило, в детской комнате или в квартире с детьми. Поскольку ребенок – такое создание, которое исследует мир и копирует поведение родителей, то ему хочется иногда засунуть пальцы в розетку. Чтобы этого не произошло, придуманы данные розетки, которые отличаются механизм открывания – с усилием, вверх, вбок.



3. Розетки с установкой таймера. Они применяются в помещениях, где есть пожилые люди или дети. Таймер позволяет настраиваться на включение или отключение, например телевизора.



4. Розетки с заземлением (евро-экземпляры) или без (советские).



5. Универсальные – появились на рынке первыми с приходом новых товаров. К ним подходят вилки любых электроприборов.



6. Розетки для улицы. Используются на улице или в гараже, защищены так, что они не боятся изменений погодных условий.



7. Розетки с датчиком – информируют о напряжении в сети.



www.skazka.com.ru

Дом и сад своими руками.

Электрические розетки уже давно стали необходимостью в нашей жизни. Основная их функция – это соединение электрических приборов с источником напряжения, то есть электрической сетью. Кроме этого, соединение должно быть надежным и бесперебойным, а сама розетка должна исключать вмешательство человека к находящимся под высоким напряжением деталям и элементам электросети.

Именно из соображений безопасности современные электрические розетки приобрели ту форму и цветовую гамму, которые мы можем наблюдать в нашей повсеместной жизни. Некоторые соединения полностью исключают вмешательство человека. Примеры таких решений – это телефонные линии, либо кабельные соединения телевизионных компаний и интернет — провайдеров.

В мире в основном используется напряжение 220 вольт, поэтому принципиальное строение розетки не сильно отличается у производителей данного продукта. На американских континентах используют напряжение до 130 вольт, удешевляя тем самым техническую реализацию и минимизируя ущерб здоровью человека.

Для американского типа розеток используется напряжение 130В

По своей классификации розетки подразделяются на встроенные, наружные и переносные.

Встроенные розетки наиболее часто встречаются в домах и квартирах. Это наиболее безопасный вид электрического соединения, так как провода, как правило, проходят за стенами помещения, а сами контакты находятся в стене и закрыты защитной пластиной.

Наружные розетки устанавливают в помещениях, где невозможно спрятать провода за стеной. Как правило, такая розетка крепится на самой стене и к ней присоединяют провода.

Переносные розетки наиболее защищены от внешних воздействий и имеют закрытый защитный корпус. Такого вида розетки встречаются в различных удлинителях и переносках.

В настоящее время производители розеток сделали большой акцент на долговечности работы продукта, а также безопасности человека.

На данный момент некоторые виды розеток имеют всевозможные модификации. Большим спросом пользуются розетки с защитными пластинами. Это особенно актуально в помещениях, где присутствуют маленькие дети. Пластины открываются только при контакте вилки электроприбора с электрической частью розетки. Открываться пластины могут по-разному: вверх, вниз, соответственно приложенной силе и так далее.

Розетка с защитными пластинами

Для работ в помещениях с повышенной влажностью и пылью, в основном используют розетки с показателем допустимых воздействий. Данные, как правило, указаны в инструкции. Есть также розетки с автоматическим отключением, которые в случае нестандартных ситуаций защитят от возгорания электрические предметы и минимизируют угрозы для жизни.

в помещениях с повышенной влажностью устанавливают специальные розетки

Если одна розетка используется для большого количества электроприборов, которые подключаются попеременно, целесообразно установить розетку с выталкивателем. Конструкция данной розетки очень проста – на самой панели находится кнопка, при нажатии которой вилка без усилий достается из отверстий розетки. Это позволит избежать постоянного расшатывания самой панели.

Розетки с выталкивателем

mebmade.ru

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:
  1. Розетка с заземлением — функциональные особенности
  2. Розетка с заземлением фото и характеристика
  3. Особенности подключения розетки с заземлением в частном доме или квартире
  4. Как подключить розетку с заземлением: рекомендации
  5. Установка розетки с заземлением: разновидности розеток
  6. Заземление розетки схема и технология подключения
  7. Как установить розетку с заземлением: процедура выбора места для розетки
  8. Инструкция по установке розетки встраиваемого типа
Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

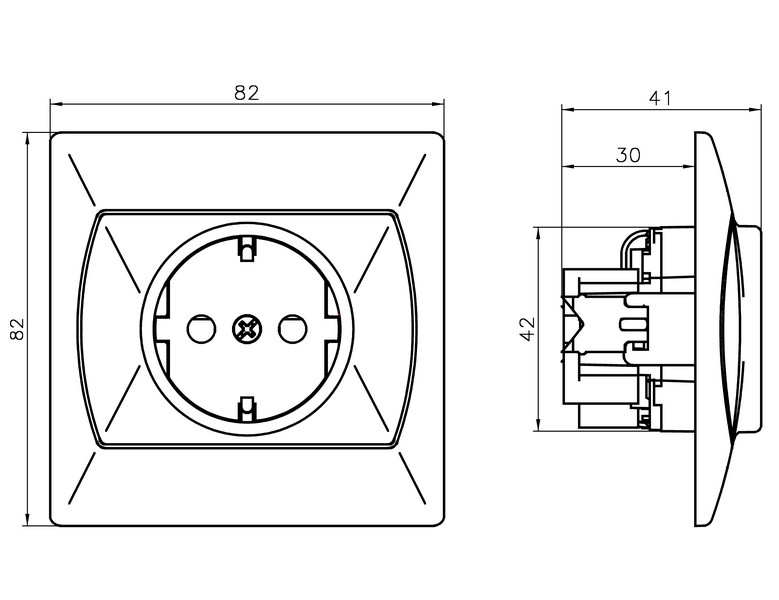

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

  • с внутренним размещением;
  • с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

  • одинарными;
  • двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

  • наружными;
  • накладными;
  • скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

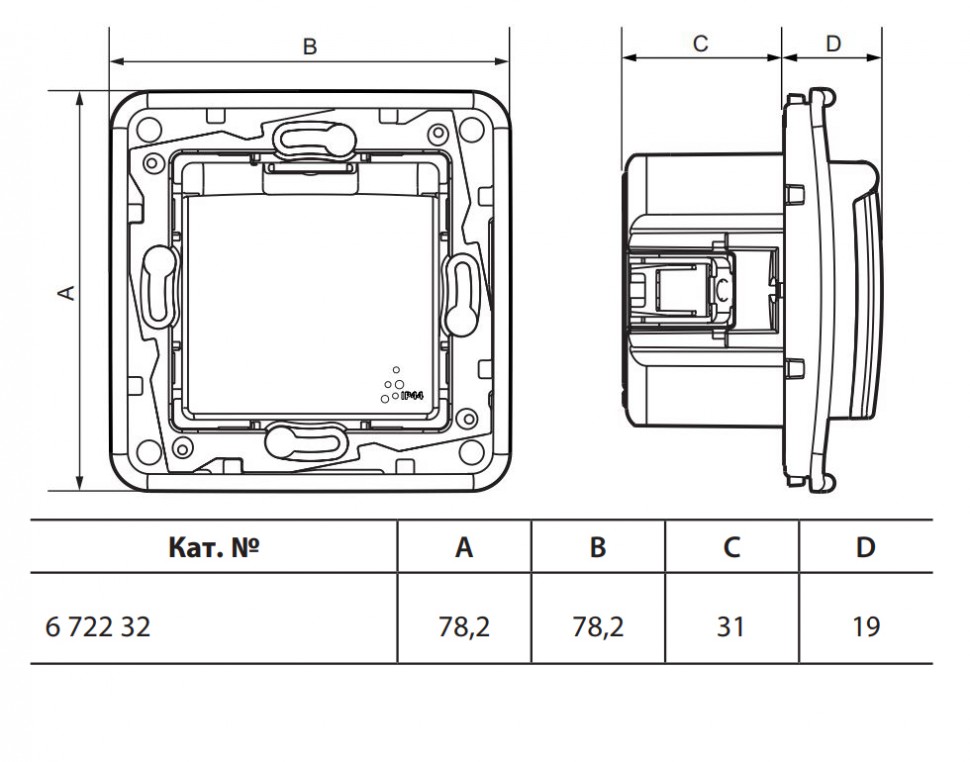

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

strport.ru

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т. е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21. 614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

electricvdome.ru

Какие бывают электрические розетки: виды + фото

У нас уже была статья о том, как выбрать кабель для розетки и там вы могли заметить краткое описание разновидностей. Теперь мы решили детально остановиться на обсуждении этого вопроса и предоставить вам информацию о том, какие бывают электрические розетки.

Если перейти на современный рынок, тогда можно заметить просто огромное количество разнообразных розеток. В бытовых условиях наиболее распространенными считаются штепсельные устройства. Также в этой статье вы узнаете какие бывают разновидности розеток в России и других странах мира.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

  • A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
  • B – это также американская модель, но она имеет заземление.
  • C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
  • D – этот тип на данный момент можно встретить в Британии.
  • E – французский вариант.
  • F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
  • G – английский вариант.
  • H – израильская.
  • I – австралийская.
  • J – швейцарская.
  • K – датская.
  • L – оригинальная розетка, которая используется в Италии.
  • M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Тип установки

К следующей разновидности можно отнести тип корпуса, который используется в розетке. На данный момент можно встретить накладные розетки, которые используют для наружной проводки. Также можно встретить утопленные розетки, которые подойдут для скрытого монтажа.

Утопленные розетки на сегодняшний день можно понтировать не только в стену, но и в пол. Ниже вы сможете увидеть, как выглядит этот вариант.

К отдельному виду устройств сейчас можно отнести переносные розетки. Это достаточно удобный вариант, но в России он еще не набрал свою популярность.

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

  1. Влагозащищенные. Подобные розетки имеют степень защиты IP Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.
  1. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.
  1. Розетка с таймером. Это достаточно удобная конструкция, которая постоянно приобретает популярность.
  1. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.
  1. Устройство с функцией автоматического выталкивания вилки.
  1. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.
  1. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

Читайте также: оконная розетка.

vse-elektrichestvo.ru

Розетки наружные: особенности монтажа

Перед владельцами частныхдомов нередко встает задача электрификации отдельно стоящего сарайчика илидеревянного гаража. Особо продвинутые дачники также не прочь после заката почитатьгазету в «маленьком домике» на краю участка. Как правильно провести электропроводкуи подключить наружные розетки ивыключатели в строениях со стенами, сделанными из досок, фанеры или ДСП? А если в мастерской нужно подключить станок (емутребуется силовая трехфазная розетка),а в тонкую стену из листов OSB монтажная коробка для розетки не встанет – что делать? Ответ прост – монтироватьоткрытую электропроводку и использовать розетки и выключатели для открытойпроводки.

Для того, чтобы подвестиэлектричество к отдельно стоящему сооружению совсем не обязательно копатьтраншею и укладывать в нее специальный бронированный силовой кабель – можнообойтись воздушным вводом, если мощность осветительных приборов и различныхинструментов, которые планируется подключать, позволяет применить обычный кабель.Как правило, его прикрепляют к тросу, натянутому между зданиями.

Если в хозяйственнойпостройке планируется подключать не только освещение, но еще и розетки наружные, то лучше установитьэлектрический щит с автоматами и УЗО. Они защитят от поражения токомнеграмотных мышей и прочую живность , послужат надежным индикатором поврежденияизоляции проводки и предупредят возникновение пожара из-за короткого замыканияили перегрузки. Центральный автомат позволяет обесточить все строение однимдвижением руки и спать спокойно, зная, что ничего не случится в вашеотсутствие.

Открытая проводка выполняется специальными витыми изолированными проводами на керамических изоляторах. Давно прошли те времена, когда применялась некрасивая, трескающаяся от времени изоляция провода – современные провода для открытой проводки изготавливаются с применением внутренней ПВХ изоляции и высокохудожественной лакированной наружной оплетки. Такая ретро-проводка сама по себе послужит украшением интерьера бревенчатого дома. Керамические изоляторы выпускаются самых различных расцветок: от классической белой до росписи синенькими цветочками.

Наружныерозетки для открытой проводки выпускаютсяпромышленностью в достаточно большом ассортименте. Они различаются по степенивлагозащищенности, электрической мощности, количеству контактов, наличиюконтактов заземления, защитных крышек, степени ударопрочности корпуса и т.д.Корпуса таких розеток, как правило, состоят из трех основных частей: основания,контактной группы и крышки. Основание крепится либо сразу на стену, либо нафанерный или пластиковый подрозетник. При желании можно подобрать расцветкукорпуса, имитирующую натуральное дерево – тогда она не будет бросаться в глаза на деревянной стене.

Все электромонтажные работыоткрытой проводки намного проще по сравнению с монтажом скрытой проводки имогут быть выполнены в короткий срок. Конечно, лучше всего, если их будутделать квалифицированные электрики, но в случае отсутствия оных, вам вполне посилам смонтировать все самостоятельно. Изоляторы прикручиваются на деревянныестены обычными шурупами.

Если у корпуса наружной розетки есть специальные лапкикрепления, позволяющие закрепить ее в 1см от поверхности стены (требованиеПУЭ), то такая розетка прикручивается прямо на стену, иначе – необходимспециальный подрозетник (кружок из фанеры или пластика). Сначала он крепится кстене, и только потом к нему прикручивается розетка. На таких мелочах экономитькрайне не рекомендуется: чем выше будет степень пожарной безопасностиэлектропроводки, тем меньше шансов возникновения пожара. Пусть пожарныеспокойно отдыхают .

Для экономии денежныхсредств, проектировать электрическую сеть хозяйственной постройки следуетисходя из максимальной потребляемой мощности одновременно подключаемых к нейэлектроприборов. Если суммарная мощность составляет 2 кВт, то путем несложныхвычислений определяем, что все провода, розетки и выключатели должны бытьрассчитаны на рабочий ток не менее 10 А. Значит, нет смысла покупатьнеобоснованно дорогие комплектующие.

И в заключение несколько слово подключении выключателей, наружных розеток и осветительных приборов. Так как открытая проводка выполняется одноцветнымвитым проводом, существует повышенная опасность неправильного подключения –используйте в работе специальный пробник или обычную батарейку с тестером. Главное не спешить – семь раз проверь, один раз включи. Успехов вам!

Оцените статью: Поделитесь с друзьями!

postroika.biz

Розетка 2-я с заземлением — Розетки

РОЗЕТКА 2-Я С ЗАЗЕМЛЕНИЕМ

Код продукта

:

55082

Размеры пакета

:

410x485x310

Количество коробок/пакетов

:

12/120

Вес пакета

:

12. 4400

Как нарисовать розетку и вилку

Все уроки рисования | Предметы 24 января 2021 г. к админ

Узнайте, как нарисовать розетку и вилку, в этом пошаговом руководстве по рисованию. Вы можете нарисовать это, даже если вы новичок, впервые взявший в руки карандаш.

Представляем нашим читателям и новым посетителям руководство по рисованию розетки и вилки. Мы нарисовали типичную розетку, используемую в США, Канаде и других странах Северной или Центральной Америки.в Европе, например, используются другие электрические розетки и вилки. Обратите внимание, что не все шаги показаны на общей картинке с пошаговыми инструкциями. Вы можете увидеть все полные шаги, прокрутив вниз.

Во всех домах розетки и вилки; это неотъемлемая часть жизни современного человека. Каждый день мы пользуемся гаджетами, телевизорами, кухонной техникой и т. Д., Поэтому постоянно сталкиваемся с розетками и вилками. И многие из нас, в детстве или позже, хотели бы попробовать нарисовать эти предметы домашнего обихода.

Мы можем быть одним из последних поколений, использующих эти электрические устройства, поскольку все больше и больше разработок приводят к беспроводным технологиям.

Принадлежности для рисования и рисования:

  • Карандаш;
  • Маркер черный или чернила;
  • Маркеры цветные, мелки или фломастеры, цветные карандаши;
  • Бумага для рисования (или устройства, художественные приложения).

Необходимое время: 25 минут.

Как нарисовать розетку и вилку

  1. Нарисуйте контур розетки.

    Для начала нужно нарисовать дизайн чертежа, а именно прямоугольную форму.

  2. Нарисуйте изнутри.

    Внутри первого нарисованного прямоугольника вам нужно нарисовать второй прямоугольник. Это внутренние линии рисунка.

  3. Нарисуйте линии.

    Вам нужно нарисовать линии, которые добавят к чертежу визуальный размер. Посмотрите на пример с картинки и повторите его на своей бумаге.

  4. Вытянуть болты.

    Настенные розетки армированы различными болтами. Для более детального чертежа нарисуйте болты, с помощью которых розетка крепится к стене.

  5. Нарисуйте отверстия.

    Теперь нам нужно нарисовать основную часть розетки. Это отверстия, в которые вставляются заглушки.

  6. Нарисуйте провод.

    Нарисуйте провод и головку из провода в том месте, где находится вилка.

  7. Нарисуйте детали.

    Нарисуйте линии, которые добавят объем проволоке.

  8. Металлические детали вилки.

    А теперь изобразите металлическую вилку, которая входит в розетку.

  9. Закончите рисунок карандашом.

    Сравните полученный эскиз с тем, что мы показываем на этом этапе. Это последняя часть карандашного рисунка, которую вы должны закончить так же, как на этом шаге.

  10. Обведите эскиз.

    Возьмите черный маркер или перьевую ручку и обведите карандашный рисунок, который вы нарисовали. Это сделано для того, чтобы линии были более отчетливо видны при раскрашивании, а рисунок в итоге был более детальным.

  11. Раскрасьте свой рисунок.

    Возьмите свои любимые инструменты для раскрашивания и раскрасьте розетки и вилки.

СВЯЗАННЫЕ РУКОВОДСТВА ПО ЧЕРТЕЖУ

Создание приложения для рисования в реальном времени с использованием Socket.IO и p5.js

В этом руководстве мы собираемся создать приложение для рисования в реальном времени, которое позволит пользователям вместе рисовать над проектом.

Приложение создано с использованием сервера Express js и p5.js для функций рисования. Связь на стороне клиента осуществляется через WebSockets, а именно Socket.IO.

Итак, не теряя времени, приступим.

Установка

Прежде чем мы сможем начать кодирование, нам сначала нужно настроить наш проект и установить все необходимые зависимости. Для этого вам нужно открыть свой терминал и выполнить следующие команды.

Во-первых, нам нужно создать каталог и перейти в него.

  приложение для рисования mkdir
cd drawingapp

После этого мы можем приступить к установке зависимостей и созданию необходимых файлов.

  npm init

Npm задаст вам несколько вопросов — просто ответьте на них и продолжайте читать руководство.

  npm install express p5 socket.io --save

Теперь вам нужно создать структуру папок и файлы, необходимые для проекта. Вот изображение моей структуры папок.

Структура папок

Вы также можете найти структуру на моем Github.

Вуаля, начальная настройка завершена, и мы можем приступить к созданию макета и реализации функций рисования.

Макет приложения

Теперь, когда у нас есть проект, давайте приступим к созданию макета в нашем файле index. html.






   Приложение для рисования веб-сокетов



 Выберите цвет (# шестнадцатеричный)









 Выберите ширину обводки

Здесь мы просто создаем базовый файл HTML с двумя полями ввода. Мы будем использовать их позже, чтобы изменить цвет и ширину обводки.

Давайте также добавим в наше приложение несколько базовых стилей CSS, чтобы поля и кнопки импорта выглядели лучше.

  input.call-picker {
  граница: сплошная 1px #AAA;
  цвет: # 666;
  текст-преобразование: прописные буквы;
  плыть налево;
  наброски: нет;
  отступ: 10 пикселей;
  текст-преобразование: прописные буквы;
  ширина: 85 пикселей;
}

.color-picker {
  ширина: 130 пикселей;
  фон: # F3F3F3;
  высота: 81 пикс;
  отступ: 5 пикселей;
  граница: 5px solid #fff;
  box-shadow: 0px 0px 3px 1px #DDD;
  позиция: абсолютная;
  верх: 61px;
  слева: 2 пикселя;
}

.цветодержатель {
  фон: #fff;
  курсор: указатель;
  граница: сплошная 1px #AAA;
  ширина: 40 пикселей;
  высота: 36 пикселей;
  плыть налево;
  маржа слева: 5 пикселей;
}

input.stroke_width_picker {
  граница: сплошная 1px #AAA;
  цвет: # 666;
  текст-преобразование: прописные буквы;
  плыть налево;
  наброски: нет;
  отступ: 10 пикселей;
  текст-преобразование: прописные буквы;
  ширина: 85 пикселей;
}

п {
  верхняя маржа: 2 бэр;
  нижнее поле: 2 бэр;
}
кнопка {
  маржа слева: 1бэр;
}

После этого мы можем приступить к реализации наших функций рисования с помощью p5. js-библиотека.

Функции рисования

P5.js — это библиотека обработки JavaScript, цель которой — сделать кодирование доступным для художников и дизайнеров.

Он предоставляет полный набор функций рисования и даже собственный dom (объектную модель документа). В этом уроке мы будем использовать его для создания и управления нашим холстом для рисования, а также для добавления прослушивателей событий к двум кнопкам, которые мы добавили выше.

Добавление холста

Во-первых, вам нужно создать файл sketch.js в общей папке, если вы еще этого не сделали.Затем мы можем начать с реализации базовой функции p5 setup ().

  function setup () {}

После этого мы можем начать с создания холста для рисования и размещения его на нашей странице.

  const cv = createCanvas (800, 600)
cv.position (600, 100)
cv.background (0)
Реализация рисования

Теперь мы продолжаем реализацию функции mouseDragged (), чтобы мы могли рисовать, когда пользователь нажимает на холст.

  function mouseDragged () {
 // Рисовать
 инсульт (цвет)
 strokeWeight (strokeWidth)
 линия (mouseX, mouseY, pmouseX, pmouseY)
}

Здесь мы устанавливаем цвет и ширину обводки, а затем рисуем линию, используя координаты, полученные через нашу библиотеку p5.

Добавление слушателей кнопок

Нам просто нужно получить цвет и ширину штриха из наших полей ввода, используя p5.js dom. Для этого нам нужно добавить прослушивателя onclick к нашим двум кнопкам, а затем получить ввод из поля.

Мы начинаем с создания двух переменных поверх нашего скрипта для хранения цвета и ширины штриха и присваиваем им значение по умолчанию.

  пусть цвет = '#FFF'
let strokeWidth = 4

Мы получаем наши кнопки и входы, используя функцию select (), предоставляемую p5.js dom.

  // Получение наших кнопок и входов через p5.js dom
const color_picker = select ('# выбрать цвет')
const color_btn = select ('# цвет-btn')
const color_holder = select ('# держатель цвета')
const stroke_width_picker = select ('# выбор ширины обводки')
const stroke_btn = select ('# stroke-btn')

После этого мы добавляем прослушиватель mousePressed к нашим кнопкам, который будет выполняться при каждом нажатии кнопки. Затем мы проверяем текущее входное значение и сохраняем его в нашей переменной, если оно действительно.# [0-9A-F] {3} $) /i.test(color_picker.value ())) { цвет = color_picker.value () color_holder.style (‘цвет фона’, цвет) } else {console.log (‘Введите допустимое шестнадцатеричное значение’)} } // Добавляем к кнопке прослушиватель mousePressed stroke_btn.mousePressed (() => { ширина константы = parseInt (stroke_width_picker.value ()) if (width> 0) strokeWidth = ширина })

Полный исходный код Sketch.js

Это полный исходный код, который мы написали до сих пор.

  пусть цвет = '#FFF'
пусть strokeWidth = 4

function setup () {
// Создание холста
const cv = createCanvas (800, 600)
резюме.# [0-9A-F] {3} $) / i.test (color_picker.value ())) {
цвет = color_picker.value ()
color_holder.style ('цвет фона', цвет)
}
else {console.log ('Введите допустимое шестнадцатеричное значение')}
})

// Добавляем к кнопке прослушиватель mousePressed
stroke_btn. mousePressed (() => {
ширина константы = parseInt (stroke_width_picker.value ())
if (width> 0) strokeWidth = ширина
})
}

function mouseDragged () {
// Рисовать
инсульт (цвет)
strokeWeight (strokeWidth)
линия (mouseX, mouseY, pmouseX, pmouseY)
}

Добавление серверной части

Теперь давайте посмотрим, как мы можем использовать Express js для запуска нашего приложения для рисования в браузере.

Сначала нам нужно создать базовый экспресс-сервер и прослушивать его через порт на нашем ПК. Сделаем это в нашем файле server.js.

  const http = require ('http')
const express = require ('экспресс')
const приложение = экспресс ()
app.set ('порт', '3000')
const server = http.createServer (приложение)
server.on ('прослушивание', () => {
 console.log ('Прослушивание порта 3000')
})
server.listen ('3000')

Теперь нам нужно только указать нашему приложению использовать ресурсы, расположенные в общей папке.

  app.use (express. static ('public'))

После этого мы можем протестировать наше приложение, запустив команду node server в нашей командной строке.

После его запуска вы должны увидеть черный холст для рисования в середине экрана при посещении http: // localhost: 3000 / в своем браузере, и вы сможете рисовать на нем.

Полный исходный код для файла Server.js

  const http = require ('http')
const express = require ('экспресс')

const приложение = экспресс ()
приложение.использовать (express.static ('public'))

app.set ('порт', '3000')

const server = http.createServer (приложение)
server.on ('прослушивание', () => {
 console.log ('Прослушивание порта 3000')
})

server.listen ('3000')

Socket.IO

Теперь, когда мы закончили создание функции рисования и сервера, давайте посмотрим, как использовать Socket.IO для обеспечения связи между пользователями в реальном времени.

Socket.IO setup:

Во-первых, давайте посмотрим, как мы можем настроить Socket IO в нашем проекте и как мы можем прослушивать наши собственные события.

Для этого нам нужно импортировать Socket.IO в наш server.js и передать ему серверную переменную.

  const io = require ('socket.io') (server)

После этого нам нужно добавить несколько слушателей в наш сокет, чтобы мы могли реагировать на такие события, как отправка данных.

  io.sockets.on ('соединение', (socket) => {
 console.log ('Клиент подключен:' + socket.id)
 socket.on ('мышь', (данные) => socket.broadcast.emit ('мышь', данные))
 socket.on ('отключить', () => console.log ('Клиент отключился'))
})

Обратите внимание, что событие мыши — это настраиваемое событие, которое мы создадим в нашем файле sketch.js позже. Socket.broadcast.emit используется для отправки данных всем сокетам, которые в данный момент находятся в сети, за исключением сокета, который их отправляет.

Использование Socket.IO в sketch.js

Затем нам нужно создать реализацию Socket.IO на стороне клиента.

Для этого нам нужно создать переменную сокета, которая будет содержать нашего клиента Socket. IO.

  let socket

Затем мы инициализируем сокет, вызывая функцию connect () для нашего объекта ввода-вывода и передавая ему URL-адрес, на котором работает наш веб-сайт (в этом примере localhost: 3000).

  // Запускаем розеточное соединение
socket = io.connect ('http: // localhost: 3000')

Теперь мы можем начать отправлять наши данные во все другие сокеты, которые в настоящее время подключены к сети, получив данные нашего чертежа и отправив их с помощью emit () функция.

  // Отправка данных в сокет
function sendmouse (x, y, pX, pY) {
 const data = {
  х: х,
  у: у,
  px: pX,
  py: pY,
  цвет: цвет,
  strokeWidth: strokeWidth,
 }
 разъем.emit ('мышь', данные)
}

Emit принимает идентификатор параметров (события, которому оно должно быть отправлено. В нашем случае мышь, как мы определили в файле server.js) и данные, которые мы хотим отправить.

Теперь нам нужно только вызывать функцию всякий раз, когда мы рисуем в нашей функции mousDragged ().

  sendmouse (mouseX, mouseY, pmouseX, pmouseY)

После этого нам просто нужно получить данные, которые отправляются другими сокетами. Мы можем сделать это, прослушивая наше событие мыши, которое будет вызываться всякий раз, когда сокет отправляет данные.Затем нам просто нужно нарисовать линии с данными, которые мы получаем.

  socket.on ('мышь', data => {
 инсульт (data.color)
 strokeWeight (data.strokeWidth)
 строка (data.x, data.y, data.px, data.py)
})

Вот и все! Теперь вам просто нужно протестировать свое приложение, открыв его в нескольких окнах и нарисовав в них.

Полный код

Sketch.js:
  let socket
пусть цвет = '#FFF'
пусть strokeWidth = 4

function setup () {
// Создание холста
const cv = createCanvas (800, 600)
резюме.позиция (600, 100)
cv.background (0)

// Запускаем соединение с сокетом
socket = io.connect ('http: // локальный: 3000')

// Функция обратного вызова
socket.on ('мышь', data => {
инсульт (data. color)
strokeWeight (data.strokeWidth)
строка (data.x, data.y, data.px, data.py)
})

// Получение наших кнопок и держателя через dom p5.js
const color_picker = select ('# выбрать цвет')
const color_btn = select ('# цвет-btn')
const color_holder = select ('# держатель цвета')

const stroke_width_picker = select ('# выбор ширины обводки')
const stroke_btn = select ('# ход-btn')

// Добавляем к кнопке прослушиватель mousePressed
color_btn.# [0-9A-F] {3} $) / i.test (color_picker.value ())) {
цвет = color_picker.value ()
color_holder.style ('цвет фона', цвет)
}
else {console.log ('Введите допустимое шестнадцатеричное значение')}
})

// Добавляем к кнопке прослушиватель mousePressed
stroke_btn.mousePressed (() => {
ширина константы = parseInt (stroke_width_picker.value ())
if (width> 0) strokeWidth = ширина
})
}

function mouseDragged () {
// Рисовать
инсульт (цвет)
strokeWeight (strokeWidth)
линия (mouseX, mouseY, pmouseX, pmouseY)

// Отправляем координаты мыши
sendmouse (mouseX, mouseY, pmouseX, pmouseY)
}

// Отправляем данные в сокет
function sendmouse (x, y, pX, pY) {
const data = {
х: х,
у: у,
px: pX,
py: pY,
цвет: цвет,
strokeWidth: strokeWidth,
}

разъем. emit ('мышь', данные)
}
Server.js:
  const http = require ('http')
const express = require ('экспресс')

const приложение = экспресс ()
app.use (express.static ('общедоступный'))

app.set ('порт', '3000')

const server = http.createServer (приложение)
server.on ('прослушивание', () => {
 console.log ('Прослушивание порта 3000')
})

// Веб-сокеты
const io = require ('socket.io') (сервер)

io.sockets.on ('соединение', (сокет) => {
console.log ('Клиент подключен:' + socket.id)

socket.on ('мышь', (данные) => socket.broadcast.emit ('мышь', данные))

socket.on ('отключить', () => console.log ('Клиент отключился'))
})

server.listen ('3000')

Весь проект также можно найти на моем Github.

Заключение

Я надеюсь, что эта статья помогла вам понять основы SocketIO и то, как вы можете использовать его в своих проектах.

Если у вас есть какие-либо вопросы или отзывы, дайте мне знать в комментариях ниже.

Чертеж гнезда Union | Интернет-галерея Autodesk

© 2014 Autodesk, Inc. Все права защищены.

Использование данного Сервиса регулируется условиями применимых условий обслуживания Autodesk, принятых при доступе к нему.

Эта Служба может включать или использовать фоновые компоненты технологии Autodesk. Для получения информации об этих компонентах щелкните здесь: http://www.autodesk.com/cloud-platform-components

Товарные знаки

Autodesk, логотип Autodesk и Fusion 360 являются зарегистрированными товарными знаками или товарными знаками Autodesk, Inc., и / или его дочерние и / или аффилированные компании.

Все остальные торговые марки, названия продуктов или товарные знаки принадлежат их соответствующим владельцам.

Авторские права и авторство стороннего программного обеспечения

Рубиновые драгоценные камни являются Авторскими правами (c) Чад Фаулер, Рич Килмер, Джим Вейрих и другие. Авторские права на отдельные части (c) Engine Yard и Andre Arko

bootstrap-select. js — Copyright (C) 2013 bootstrap-select

Backbone.js — Copyright (c) Джереми Ашкенас 2010-2013, DocumentCloud

Flip Counter Авторские права (c) 2010 Chris Nanney

imagesLoaded © 2013 Дэвид ДеСандро

jQuery Авторские права 2013 jQuery Foundation и других участников http: // jquery.com /

jQuery timepicker addon — авторские права (c) 2013 Трент Ричардсон

jQuery ColorBox — Copyright (c) 2013 Jack Moore

jQuery.gritter — Copyright (c) 2013 Jordan Boesch

Masonry — Copyright (c) 2013 David DeSandro

Underscore — Copyright (c) 2009-2013 Джереми Ашкенас, DocumentCloud и Investigative

Репортеры и редакторы

underscore_string — Copyright (c) 2011 Esa-Matti Suuronen [email protected]

Icanhaz.js — это ICanHaz.js — авторские права (c) Хенрик Йоретег, 2010 (Авторские права на Mustache и Mustache.js (c) Крис Ванстрат (Ruby), 2009 г. (Ruby), и авторские права (c) Ян Ленардт (JavaScript), 2010 г.), соответственно)

Calendario является авторским правом (c) ) Codrops 2014 by tympanus

Все вышеперечисленные программные компоненты находятся под лицензией MIT.

Настоящим предоставляется бесплатное разрешение любому лицу, получающему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение»), на использование Программного обеспечения без ограничений, включая, помимо прочего, права на использование, копирование, изменение , объединять, публиковать, распространять, сублицензировать и / или продавать копии Программного обеспечения и разрешать лицам, которым предоставляется Программное обеспечение, делать это при соблюдении следующих условий:

Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕЗАЩИТЫ ОТ ЗАЩИТЫ ОТ ПРОДАЖИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ВЛАДЕЛЬЦЫ АВТОРСКИХ ПРАВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, БЫЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИКИ ИЛИ ИНЫМ ОБРАЗОМ, ВОЗНИКАЮЩИМ, ВНУТРИ ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

Части, относящиеся к лайтбоксу, находятся под лицензией Creative Commons Attribution 2.5 Лицензия (http://creativecommons.org/licenses/by/2.5/). Автором лайтбокса является Локеш Дхакар (lokeshdhakar.com).

Чертеж тройника | Интернет-галерея Autodesk

© Autodesk, Inc., 2014. Все права защищены.

Использование данного Сервиса регулируется условиями применимых условий обслуживания Autodesk, принятых при доступе к нему.

Эта Служба может включать или использовать фоновые компоненты технологии Autodesk.Для получения информации об этих компонентах щелкните здесь: http://www.autodesk.com/cloud-platform-components

Товарные знаки

Autodesk, логотип Autodesk и Fusion 360 являются зарегистрированными товарными знаками или товарными знаками Autodesk, Inc. , и / или его дочерние и / или аффилированные компании.

Все остальные торговые марки, названия продуктов или товарные знаки принадлежат их соответствующим владельцам.

Авторские права и авторство стороннего программного обеспечения

Рубиновые драгоценные камни являются Авторскими правами (c) Чад Фаулер, Рич Килмер, Джим Вейрих и другие.Авторские права на отдельные части (c) Engine Yard и Andre Arko

bootstrap-select.js — Copyright (C) 2013 bootstrap-select

Backbone.js — Copyright (c) Джереми Ашкенас 2010-2013, DocumentCloud

Flip Counter Авторские права (c) 2010 Chris Nanney

imagesLoaded Авторские права © 2013 Дэвид ДеСандро

jQuery принадлежит Copyright 2013 jQuery Foundation и другие участники http://jquery.com/

Надстройка jQuery timepicker защищена авторскими правами (c) 2013 Trent Richardson

jQuery ColorBox — Copyright (c) 2013 Джек Мур

jQuery.Авторские права принадлежат gritter (c) 2013 Jordan Boesch

Masonry Copyright (c) 2013 David DeSandro

Underscore — Copyright (c) 2009-2013 Jeremy Ashkenas, DocumentCloud and Investigative

Reporters & Editors

underscore_string является Copyright (c) 2011 Esa-Matti Suuronen esa-matti@suuronen. org

Icanhaz.js — это ICanHaz.js — Copyright (c) Хенрик Йоретег, 2010 (Mustache и Mustache.js — Copyright (c) 2009 Chris Wanstrath (Ruby) и Copyright (c) ) 2010 Jan Lehnardt (JavaScript) соответственно)

Calendario — Copyright (c) Codrops 2014, tympanus

Все вышеперечисленные программные компоненты находятся под лицензией MIT.

Настоящим предоставляется бесплатное разрешение любому лицу, получающему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение»), на использование Программного обеспечения без ограничений, включая, помимо прочего, права на использование, копирование, изменение , объединять, публиковать, распространять, сублицензировать и / или продавать копии Программного обеспечения и разрешать лицам, которым предоставляется Программное обеспечение, делать это при соблюдении следующих условий:

Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕЗАЩИТЫ ОТ ЗАЩИТЫ ОТ ПРОДАЖИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ВЛАДЕЛЬЦЫ АВТОРСКИХ ПРАВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, БЫЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИКИ ИЛИ ИНЫМ ОБРАЗОМ, ВОЗНИКАЮЩИМ, ВНУТРИ ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

Части, относящиеся к лайтбоксу, находятся под лицензией Creative Commons Attribution 2.5 Лицензия (http://creativecommons.org/licenses/by/2.5/). Автором лайтбокса является Локеш Дхакар (lokeshdhakar.com).

Пропорции и размеры — Рисование головы человека

ОБЗОР КОНЬКА

Середина надбровной дуги у основания — это вдавленная переносица. Это точная середина головы. Здесь, на средней линии, голова шириной в пять глаз. Ширина надбровных дуг составляет четыре глаза.

НОС

Расположенный в центре массы лица, сужающийся клин носа спускается к точке на полпути между переносицей и основанием подбородка.Ширина носа у основания равна ширине глаза.

Расстояние от переносицы до основания носа шириной в один глаз.

середины подбородка равны.

ГНЕЗДО

Начиная с основания надбровной кости, впадина доходит до середины вниз по длине носа. Внешний край лунки лежит чуть выше выступающей скулы.

ЩЕЧНАЯ КОСТЬ

Базовая линия скулы совпадает с основанием носа.На виде спереди внутреннее углубление скуловой кости находится примерно на полпути по диагональной линии (30 градусов) от глазницы до угла челюсти.

Скулы совпадают с основанием носа.

Углубление скуловой кости находится посередине диагональной линии.

БОЧКА

ПОДБОРОДОК КОРОБКА

УГОЛ КУСОЧКИ

Начиная с основания носа, ствол рта проходит на две трети расстояния от носа до подбородка. Стороны ствола совпадают с центрами глазниц.

Подбородок выступает из-под ствола рта, поднимается на треть вверх к носу. В самом широком месте коробка для подбородка равна ширине ствола рта.

Угол нижней челюсти совпадает с нижней губой ствола рта.

Рот ствола совмещен с центрами впадин и самыми широкими точками подбородка.

Ухо начинается на линии, идущей от заднего края челюсти. Основание уха совпадает с основанием черепа, основанием скулы и основанием носа.Верх уха совпадает с выступающей надбровной дугой. Пик волос на бровях определяет высоту уха по отношению к бровям.

СЛОВАЯ КОСТЬ

Боковой свод скуловой кости начинается от нижнего края глазницы и совпадает с серединой носа. Дуга заканчивается чуть ниже середины уха на одной линии с задним краем челюсти.

Продолжить чтение здесь: Рисунок головы человека

Была ли эта статья полезной?

Винты с головкой под торцевой ключ Размеры и характеристики

Винты с головкой под торцевой ключ: рабочие характеристики и механические характеристики

Стандартная головка — легированная сталь

Стандартная головка — нержавеющая сталь

Низкий напор — легированная сталь

Кнопочная головка — легированная сталь

Плоская головка — легированная сталь

Описания Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Высота головки составляет 50% от стандартной торцевой головки, а размер гнезда меньше. Резьба такая же, как у винта с головкой под торцевой ключ, но куполообразная головка шире и имеет более низкий профиль. Аналогично винту с полукруглой головкой под торцевой ключ, но с потайной плоской головкой под углом 82 градуса.
Области применения / преимущества Прецизионные сборочные работы и приложения, требующие хорошо продуманного внешнего вида.Более высокая прочность на разрыв, чем у винтов с шестигранной головкой класса 5 или 8 того же размера, при этом требуется меньшая площадь поверхности из-за внутреннего гаечного ключа. Винты с головкой под торцевой ключ из нержавеющей стали имеют меньший предел прочности на растяжение и предел текучести, чем головки из сплава, но обладают превосходной коррозионной стойкостью. Они также сохраняют механические и рабочие характеристики при температурах выше температуры окружающей среды. Полезно в ситуациях, когда зазор ограничен. * Из-за конструктивных ограничений винты с головкой под ключ не могут выдерживать те же предварительные нагрузки, что и стандартные винты с головкой под торцевой ключ. Используется, когда требуется более широкая опорная поверхность или более гладкий законченный вид. Разработан для легких креплений. Не рекомендуется для критических, высокопрочных приложений. Используется, когда требуется утопленный высокопрочный винт. Часто используется для изготовления инструментов и штампов, когда движущиеся части проходят по площади.
Материал
Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0.045% серы и один или несколько из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Сплав 302, 303, 304, 305, 384, XM1 или XM7 Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь мин. 0.От 28 до 0,50% углерода, не более 0,040% фосфора, не более 0,035% серы и одного или нескольких из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с минимум 0,28 до 0,50% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий.
Термическая обработка Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F. Единственная термическая обработка, обычно доступная для аустенитных нержавеющих сплавов, — это отжиг, проводимый прибл. 1900 градусов по Фаренгейту до мертвого мягкого состояния и обычно не является термически обратимым. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F.
Твердость

0 — 1/2 «D: Rockwell C39 мин.

5/8 «D и больше: Rockwell C37 мин.

 Rockwell B80 мин. Роквелл C38 мин.

Роквелл C38 — 44

0 — 1/2 дюйма D: Rockwell C39 — 44

Более 1/2 дюйма D: Rockwell C37 — 44

Прочность на разрыв

0 — 1/2 «D: 180 000 фунтов на кв. Дюйм мин.

5/8 «D и больше: 170 000 фунтов на кв. Дюйм мин.

 80,000 фунтов на квадратный дюйм мин. 170 000 фунтов на кв. Дюйм мин.

180 000 фунтов на кв. Дюйм мин. (только материал)

0 — 1/2 «D: 145 000 фунтов на кв. Дюйм мин.

Более 1/2 «D: 135 000 фунтов на кв. Дюйм мин.

Предел текучести

0 — 1/2 «D: 162 000 фунтов на кв. Дюйм мин.

5/8 «D и больше: 153 000 фунтов на кв. Дюйм мин.

 30,000 фунтов на квадратный дюйм мин. 150 000 фунтов на кв. Дюйм мин.

160 000 фунтов на кв. Дюйм мин. (только материал)

153000 фунтов на кв. Дюйм мин. (диаметр более 1/2 дюйма)

Удлинение 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин. (Относится к обработанным образцам диаметром более 1/2 дюйма, длиной не менее 4D, где D равен номинальному диаметру винта.)
Уменьшение площади 33% мин. (Обработанные образцы) 30% мин. (Обработанные образцы) 33% мин. (Обработанные образцы) не менее 35% (обработанные образцы) 35% мин. (Обработанный образец диам.)

Размер гнезда Базовые знания — Tien-i Co.

Как измерить размер головного диска

На приведенной выше схеме три основных размера гнезда обозначены как Отверстие для привода, L, и S . Эти ключевые размеры определяют использование этой розетки следующим образом:

Отверстие для привода указывает размер отверстия для привода (также называемого «отверстием для отвертки» или «квадратным отверстием»), который определяет величину крутящего момента инструмента для отвертки, который вам понадобится.Например, вы бы использовали приводную головку ½ дюйма с храповым механизмом ½ дюйма.

L указывает общую длину гнезда. Длина, которая вам понадобится, будет зависеть от вашей рабочей среды. Для шурупов в глубоких отверстиях лучшим вариантом будет глубокая головка.

S указывает целевой размер гайки, который определяет, какая головка вам понадобится. Например, вам понадобится торцевая головка на 5 мм для гайки 5 мм.

Размер приводного отверстия

Размер приводного отверстия определяется использованием и требуемым крутящим моментом.Общие размеры следующие:
1/4 дюйма (6,3 мм), 3/8 дюйма (9,5 мм), 1/2 дюйма (12,7 мм), 3/4 дюйма (19,0 мм) и 1 дюйм (25,4 мм). 。

Зачем нужен дюйм? Потому что это было разработано в Великобритании в индустриальную эпоху.

В хозяйственном магазине вы найдете гаечные ключи с храповым механизмом и другие гаечные ключи с указанными выше размерами отверстий. Чем больше отверстие для привода, тем выше сопротивление крутящему моменту. Отверстия меньшего размера подходят для ограниченного пространства. Вообще говоря, 3/8 дюйма (9.5 мм) — самый популярный размер в автосервисе. Однако это меняет страну за страной.

Размеры гнезда: SAE (дюймовые, дробные) и метрические (мм)

На современном рынке размеры розеток делятся на две системы: SAE (британская, измеряется в дюймах) и метрическая (измеряется в миллиметрах). Эти две системы измеряют как 6-гранные, так и 12-гранные головки. Популярный диапазон составляет 5,5 ~ 24 мм. SAE используется в основном в Соединенных Штатах, а метрическая система используется в основном в Европе и Азии.

Преобразовать: 1 дюйм = 25,4 мм

Длина патрона Розетки

доступны в глубоких, полуглубоких и стандартных размерах. Вы можете выбрать длину, наиболее подходящую для вашей рабочей среды. Полуглубокий размер разработан специально для 3/8 дюйма DR.

.


Как ведущий производитель розеток и ударных головок, Tien-I предлагает полный ассортимент розеток и деталей для обработки металлов по индивидуальному заказу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
