Розетка интернет и антенна: Электрические розетки совмещенные с телевидением и интернетом: порядок установки —

Электрические розетки совмещенные с телевидением и интернетом: порядок установки

Современный рынок постоянно обновляется новыми видами аудио, видео и ТВ техники. Несмотря на это, традиционные принципы подключения этих устройств не теряют своей актуальности. В этой статье мы подробно рассмотрим технологии и методы для установки ТВ. Подключенная розетка ТВ и интернет в одном разъеме уже считается общепринятой нормой во время ремонтных работ.

Описание ТВ розетки

Популярность этого метода заключается в эстетичности и удобстве, поскольку установка такого устройства намного лучше, чем кабели, которые будут тянуться по всей длине плинтуса. Также такое техническое решение дает возможность совершать установку телевизоров во всех комнатах. В то же время розетка для ТВ и интернета в одном подрозетнике обладает множеством отличий от традиционной, которая используется для подачи электрического питания. При игнорировании этих свойств уровень сигнала сильно пострадает. Для избежания этой ситуации необходимо следовать инструкциям специалистов и быть знакомым с теоретической частью для правильного подключения устройства.

Розетка для антенны телевизора использует коаксиальный кабель, который выполняет функцию передачи радиосигнала. В состав такого кабеля входит внешняя металлическая оплетка, наполнитель из полиэтилена и центральная медная жила. Одним из основных параметров коаксиального кабеля определяют его волновое сопротивление, которое характеризует уровень затухания сигнала во время передачи. На качество сигнала оказывает влияние диаметр самого кабеля и непосредственная толщина полиэтилена между оплеткой и центральной жилой. Как правило, этот параметр приравнивается в 50 или 75 Ом.

Важно!

Стоит указать на разницу между классическим электрическим сопротивлением, поскольку кабель с большими значениями сопротивления меньше затухает сигнал.

Подвиды розеток и их технические характеристики

Розетка под интернет и телевизор представляет собой коммутационное устройство, которое принимает радиосигнал от коаксиального кабеля. Частота такого сигнала превышает 10 килогерц. От электрического штепселя их можно отличить и по внешнему виду, поскольку они обладают разъемом, подходящим для входного кабельного ТВ разъема. Для подключения к самому устройству принято использовать так называемые фишки.

Розетка для антенны телевизора может быть выполнена в одной из трех основных вариаций:

  • Одинарная.
  • Проходная.
  • Оконечная.

Простая одинарная розетка выполнена в виде оформленного места для закрепления коаксиального кабеля и разъема для ТВ. Такой вид розетки не обладает никакими согласующими устройствами. По этой причине происходит частичное отражение и ослабление поступающего сигнала. Сигнал может еще более ослабнуть в том случае, если к розетке не был подключен приемник. Как правило, ослабление не превышает значений в 2 децибела — сигнал становится слабее в 1,5 раза. Свое название она получила из-за свойственного ей эффекта отражения радиосигнала в обратную сторону, по этой причине в сети образуется стоячая волна, которая оказывает влияние на четкость изображения.

Качество может ухудшиться лишь в том случае, если между устройством выдачи сигнала, например, антенной, и такой розеткой подключить дополнительный телевизор.

Основная разница между оконечной розеткой и рассмотренным типом розеток заключается в том, что в ней есть встроенное согласующие устройство. Как правило, роль согласующего устройства выполняет ферритовое кольцо с несколькими витками проводов, которые соединяют точку зажима центральной жилы с центральным штырем разъема.

Обратите внимание!

Из-за особенностей подключения такого типа розетки для интернета и телевизора отраженный сигнал угасает, вследствие чего уровень сигнала может упасть на 10 децибел — практически в 10 раз! Затухание сигнала особенно заметно в тех случаях, если ваш дом расположен в области с неуверенным приемом, либо получаемый сигнал исходит от спутниковой антенны.

Проходная розетка представляет собой кабельный тройник. Сигнал после попадания в систему проходит через разъем и идет дальше к следующей оконечной розетке или к следующей проходной.

Конструкция такого типа также подразумевает наличие согласующего устройства. Но что крайне важно, степень затухания сигнала при таком подключении достигает 20 децибел, что ухудшает уровень сигнала практически в 100 раз.

Способы для подключения ТВ розеток

На данный момент существует три основных способа для того, чтобы подключить розетку для антенны и интернета:

  • Используя схему «Звезда».
  • Проходная схема.
  • Подключение цифрового телевидения.

Схема «Звезда» для подключения к сети множества устройств при помощи одной антенны используется чаще всего, поскольку обладает рядом преимуществ:

  • Проводка на все розетки выходит из одного места, что способствует удобному монтажу и техническому обслуживанию.
  • Сигнал практически не затухает, что обеспечивает максимальный уровень качества.
  • Если одна из сигнальных линий выходит из строя, все остальные розетки будут нормально функционировать.

Как правило, в помещении прокладывают кабель, обеспечивающий сигнал для кабельного телевидения. В большинстве случаев такой кабель обладает хорошим уровнем сигнала.

Важно!

Если вы планируете подключение двух или больше устройств, необходимо узнать у вашего провайдера, достаточно ли мощности сигнала для этой цели. Уровень сигнала могут усилить по вашей просьбе, поскольку провайдер обладает необходимыми ресурсами для этого. Также в некоторых случаях необходимо доплачивать при подключении дополнительных телевизионных устройств, а при самовольном подключении нескольких телевизоров можно нарваться на штраф.

Если вы сомневаетесь в том, что общей мощности хватит на несколько устройств, нужно запланировать установку телевизионного усилителя. Для максимальной эффективности усилитель устанавливается на минимальном расстоянии от источника сигнала (таким местом может быть вход в квартиру) либо в ТВ щитке, расположенном в самом подъезде.

Проходную схему подключения телевидения также иногда называют «шлейфом».

Обратите внимание!

При использовании проходной схемы для подключения необходимо использовать исключительно проходные розетки. В качестве последней розетки нужно использовать оконечную.

При такой схеме максимальный уровень сигнала будет достигается на первом устройстве в сравнении с последним подключенным устройством, однако разница будет незначительной. Этот эффект не столь критичен из-за того, что сигнал при использовании кабельного телевидения достаточно сильный для обеспечения всех телевизионных устройств. Если же использовать качественный телевизионный кабель и правильно подключить все разъемы, качество картинки невозможно отличить невооруженным глазом.

Для подключения цифрового телевидения используют электрические розетки, совмещенные с интернетом. ITPV отличается от обычного аналогового сигнала качеством картинки, изображение гораздо четче и цвета более выразительные. Для подключения цифрового телевидения можно использовать только схему «Звезда».

Основное отличие заключается в том, что для подключения телевизоров используют кабель Ethernet. Также сплиттер замещается цифровым разветвителем, для этого используют маршрутизаторы, которые обладают одним входом и множеством выходов для подключения телевизионных устройств. Также нужно помнить, что для использования цифрового телевидения необходимо, чтобы устройство могло принимать такой сигнал. Если же телевизор не может принимать сигнал в цифровом формате, принято использовать специальные SD-приставки.

Как подключить кабель к ТВ розетке

Для подключения розетки ТВ и интернет в одном разъеме используют классическую схему, которая актуальна для всех разновидностей розеток этого типа. Для подключения необходимо установить сигнальный проводник ТВ кабеля в центральную клемму розетки, после чего нужно зафиксировать экран при помощи скобы.

Обратите внимание!

Перед началом подключения необходимо произвести правильную подготовку антенного провода.

Для этого следует снять внешний слой, аккуратно скрутить его в экран, при этом убрать оплетку и фольгу. В конечном итоге должна остаться лишь часть внутренней изоляции, а сам край должен быть зачищен, чтобы была видна медная жила проводника.

Подключение кабеля без ТВ розетки

Подключение телевизионного кабеля без ТВ розетки обладает рядом преимуществ:

  • Отпадает необходимость приобретения дорогих ТВ розеток.
  • Не нужно производить монтаж отдельного кабеля для разъема телевизора к самой розетке.
  • Качество сигнала не затухает.

Для реализации этого метода необходимо использовать обычные заглушки. Сначала в самой стене следует заложить кабель с длиной, которой хватит для того, чтобы напрямую подключить телевизор. После чего в заглушке нужно сделать отверстие для проводки кабеля, через которое и будет выводиться проводник.

Основные ошибки во время подключения

Во время подключения телевизионной розетки с интернетом, как правило, совершают три основных ошибки:

  • Первая ошибка заключается в том, что мастер использует розетку с резистором в 75 Ом, при этом производя подключение для IPTV. Такие действия приводят к полной потере сигнала, либо качество картинки будет крайне низким.
  • Вторая ошибка — использование розеток при последовательном подключении без встроенных резисторов, если в системе есть пустые разъемы. Если в системе будут присутствовать розетки без подключенных телевизионных устройств, качество сигнала на других телевизорах в значительной степени упадет.
  • Последней ошибкой является абсолютное «обкручивание» жилки экрана верхними слоями фольги во время разделки коаксиального кабеля.

Планируя подключение ТВ розеток, стоит учитывать особенности кабеля, который вы планируете использовать для подключения. Лучше всего использовать проверенные методы, которые смогут обеспечить максимальное качество сигнала и внимательно проводить подготовку кабеля перед подключением.

Розетки для AV и Ethernet

Добрый день. Хочу рассказать Вам о розетках, купленных на Ali.
Приобрел парочку данных розеток, начиная ремонт в квартире. Решил сразу раскидать по квартире интернет кабели и кабель под TV антенну. Решение спорное, но решил, что лишним не будет. Купить в офлайне розетку, где в одной бы были и разъем под TV антенну и интернет кабель не удалось, только раздельными, тут же можно самому набрать какую хочешь (у продавца есть, как конструктор). На тот момент стоимость была около 370р за штуку, на фоне ремонта, мелочи. О ремонте и прокладке кабелей говорить не будем, а перейдем к самой розетке.
Упакованы розетки отлично. Каждая в отдельную коробочку в которой сама розетка в мягком пакетике, пакет с силикагелевыми шариками (от влаги), рекламка и два болта для крепления в отдельном пакете. Размер розетки 80*80мм.

Внешний вид
Сама лицевая сторона смотрится красиво, матовое стекло сделано отлично и никаких нареканий не вызывает.


тут отмечу, что есть шторка для Lan-кабеля с пружиной (закрывает)
Обратная сторона





Тут видно, как подключаются все 8 проводов в lan-кабеле, делать это придется вручную, непросто, но картинки с цветами дают понимание, что и куда. Видна какая-то надпись, я не знаю что это.
Фото монтажа не будет, но скажу словами. Есть у этой розетки свои проблемы. Для начала, в основном в РФ коробки под розетки круглые, а сама обозреваемая розетка сделана явно под квадрат, купить квадратную коробку в магазине можно, но об этом надо думать заранее.
Я же расскажу о впечатлении монтажа в круглую коробку (которая у большинства дома). Уместить все провода проблем не возникает, но чуть повозиться надо, крепиться же розетка к коробке болтами нормально.

Но есть одна серьёзная проблема — т.к. коробка не подходит, то розетка «выпирает» от стены на 4мм (мешает черная прямоугольная планка на фото)

и плюс ещё толщина самого стекла 3мм.(края закруглены)
Поэтому всё обдумывайте заранее. По просьбе, заказывал ещё и выключатель на две кнопки, там всё также, но фото тут не будет.
Заключение

Мне сама розетка понравилась очень. Возможность набрать какие элементы нужны и заказать крайне удобно. Белое матовое стекло смотрится красиво и эстетично. Проблема же монтажа, это моя личная ошибка, но учитывайте это при выборе.

Кота в конце обзора не будет, он ушёл отдыхать, не будем ему мешать.

Не забываем про

ТВ розетка — разновидности и схемы подключения

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выходк содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

  1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
  2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

к содержанию ↑
Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

  1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
  2. Сигнал отличается устойчивостью.
  3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

к содержанию ↑
Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

  1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
  2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.
к содержанию ↑
Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

к содержанию ↑
Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

к содержанию ↑
Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

ТВ розетка — разновидности и схемы подключения

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

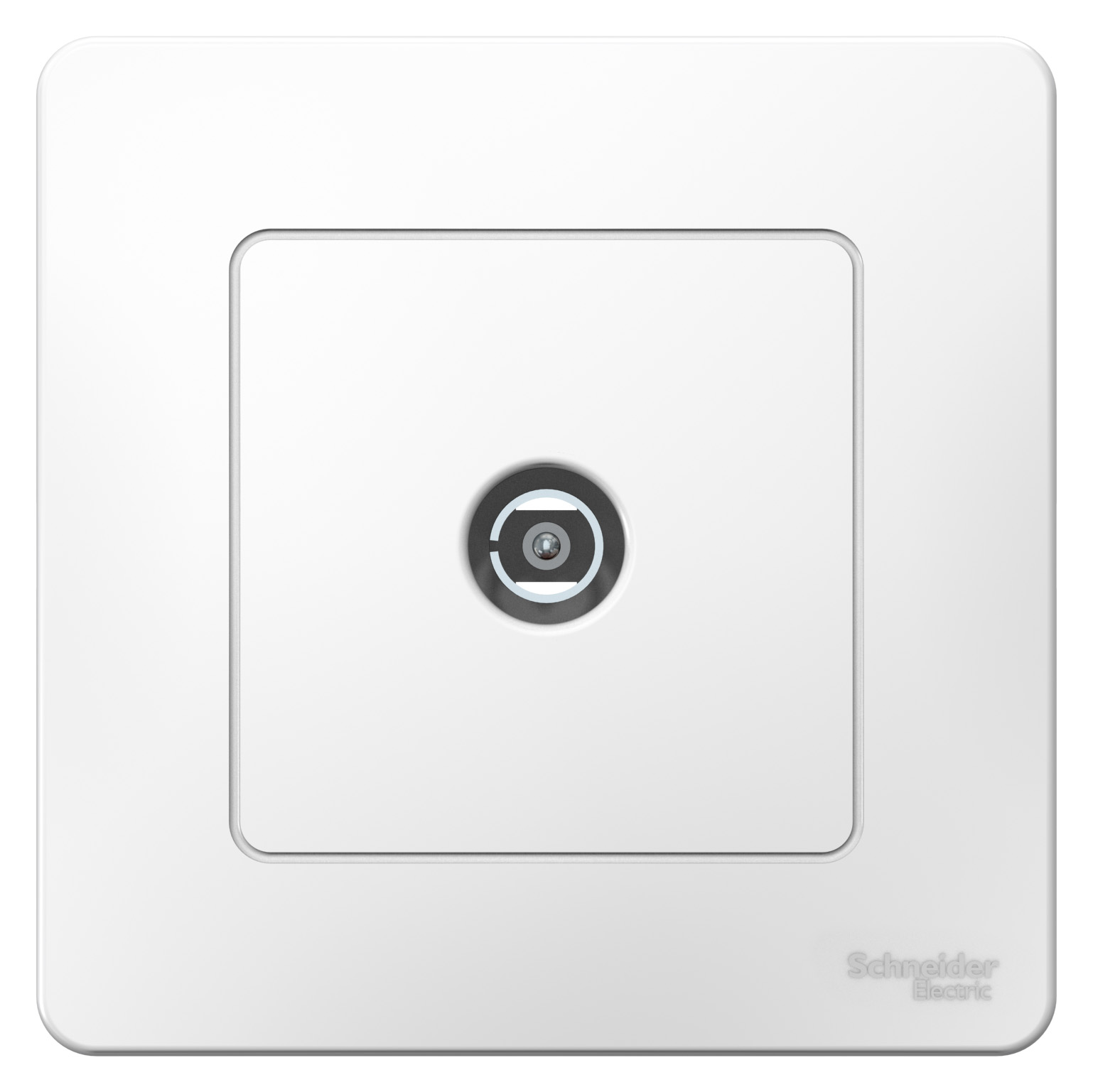

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.
ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения
  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

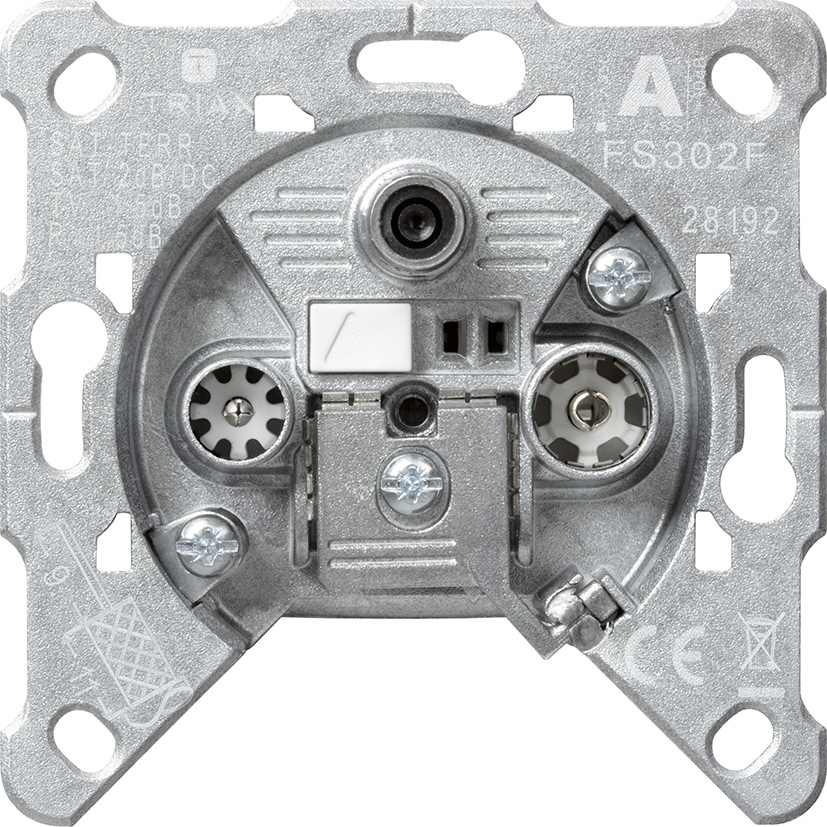

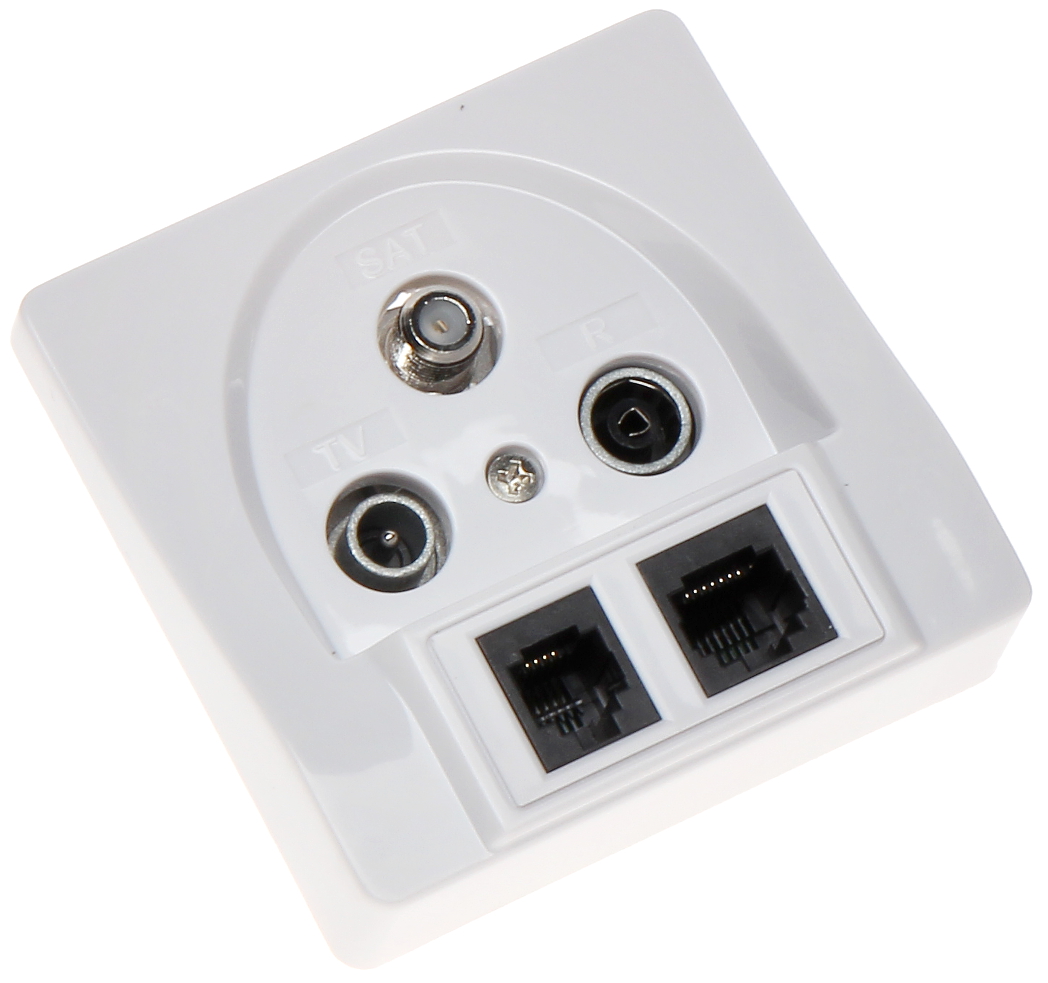

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.



Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.



Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.



Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

подключение, установка, монтаж и распиновка

Всем привет, с вами снова Бородач! Про подключение компьютерной или интернет розетки написано достаточно много инструкций. Но опять же – нет совокупной информации. Почему-то в подобных статьях авторы представляют только один тип интернет розетки.

Сегодня в статье я расскажу про три вида, с которыми вы можете встретиться в будущем. Также расскажу про разводку кабелей по квартире или в офисе и про монтаж RJ-45 розетки. Если у вас будут какие-то дополнения или советы – пишите в комментариях.

ПРИМЕЧАНИЕ! Инструкция и схемы подключения интернет розеток подходит для фирм VIDEX, VIKO, Werkel, Lezard, Schneider, Legrand и другие. Также не важно, как именно вы будете использовать розетку (под LAN подключение или для интернета), так как чаще всего используется прямая схема обжимки «B».

Проводка

Но сначала напишу пару слов про используемый кабель. Чаще всего в квартирах, офисах и других организациях внутри здания используется кабель категории CAT5e. Он достаточно дешевый и имеет отличные характеристики, но нам по сути нужно всего две:

  • Максимальное расстояние: 100 метров.
  • Поддерживаемая скорость: от 100 до 1000 Мбит в секунду.

Некоторые начинают закупать более дешевый кабель CAT3, который по сути является тем же самым проводом, только имеет 4 жилы. При этом максимальная поддерживаемая скорость будет всего 100 Мбит в секунду. Возможно сейчас этого вполне хватает, но на будущее лучше всего взять 8-ми жильный CAT5e.

Лучше всего проводить кабели заранее до выполненного ремонта. В противном случае вам нужно будет использовать кабель каналы или прокидывать провод в плинтусах. От этого также будет зависеть, используемая розетка в будущем, но об этом я расскажу чуть ниже. Далее я расскажу про 3 розетки, которые вы можете встретить в будущем.

Советую почитать более подробно про витую пару тут.

Монтаж внутренней розетки

Скорее всего вы уже прокинули кабель и установили монтажные коробки для ЛАН и электророзеток. Обычно рядом с кабелем также прокидывают и проводку.

ПРИМЕЧАНИЕ! Советую не прокидывать сетевой кабель рядом с проводкой, так как при этом могут создаваться помехи, которые в будущем могут ухудшить связь.

После установки боксов нужно будет прикрутить подрозетную рамку. Если вы уже купили одну из внутренних розеток, то они должны быть в комплекте. Лучше всего использовать уровень, чтобы розетки были ровные.

Теперь аккуратно снимаем верхнюю оплетку и отрезаем ниточку внутри. Каждый из проводков лучше выпрямить, чтобы было удобно вставлять их в пазы при обжимке.

Обжимка внутренняя розетки: модель № 1

Подключить эту компьютерную розетку достаточно просто, так как вам по сути не нужны дополнительные инструменты. Сразу скажу, что чаще всего используется именно схема «B». Именно по ней мы и будем обжимать кабели. Можете также смотреть на рисунок, который приклеен снизу.

  • С одной стороны:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • С другой стороны:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Защелкните верхнюю крышку, и прижмите её сверху небольшим усилием. Теперь можно взять обычный канцелярский или строительный нож и отрезать лишние проводки, чтобы не мешали при установке основного блока в розетку.

Останется просто вставить данный блок внутрь и прикрутить его. Если кабель сильно длинный, то можно попробовать его немного завернуть, чтобы он влез в бокс. Так происходит подключение интернет розеток фирм Schneider, Werkel и Lezard.

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

  1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

  1. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

  1. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

  1. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
    • Коричневый.
    • Бело-коричневый.
    • Зелёный.
    • Бело-зелёный.
    • Синий.
    • Бело-синий.
    • Оранжевый.
    • Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

Мой совет: обжимайте по два проводка. То есть вы берете одну пару, засовываете в нужные пазы и прихлопываете крышкой. Далее открываете её и далее следующий два, пока не обожмете все проводки.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

  • Слева:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • Справа:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Обжим кабеля

После того как вы обжали сетевые розетки, их нужно проверить. Для проверки нам нужно обжать как минимум 2 провода, чтобы проверить соединение с одной и с другой стороны. Для обжимки используется две схемы:

  • Прямая – используется чаще всего.

  • Перекрестная – используется реже для подключения к определённому виду сетевого оборудования.

Есть также возможность обжимки для 4 проводков, но пользоваться я ею не советую. Во-первых, идет ограничение по скорости в 100 Мбит в секунду. Во-вторых, в случае чего вам нужно будет полностью менять провода или переобжимать их. В-третьих, нам надо проверить соединение по всем парам, а не по двум.

Более детальную статью по обжимке витой пары смотрите тут.

В самом конце останется прозвонить соединение вот таким специальным устройством. Если его нет, то можно проверить целостность кабеля другим способом. Подключите один конец в любое коммутирующее устройство: коммутатор, маршрутизатор, сервер или второй компьютер. Второй конец вставляем в ноутбук или в компьютер. На ноуте или компе должна загореться лампочка на сетевой карте.

Как подключить антенный кабель к тв розетке

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см


Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

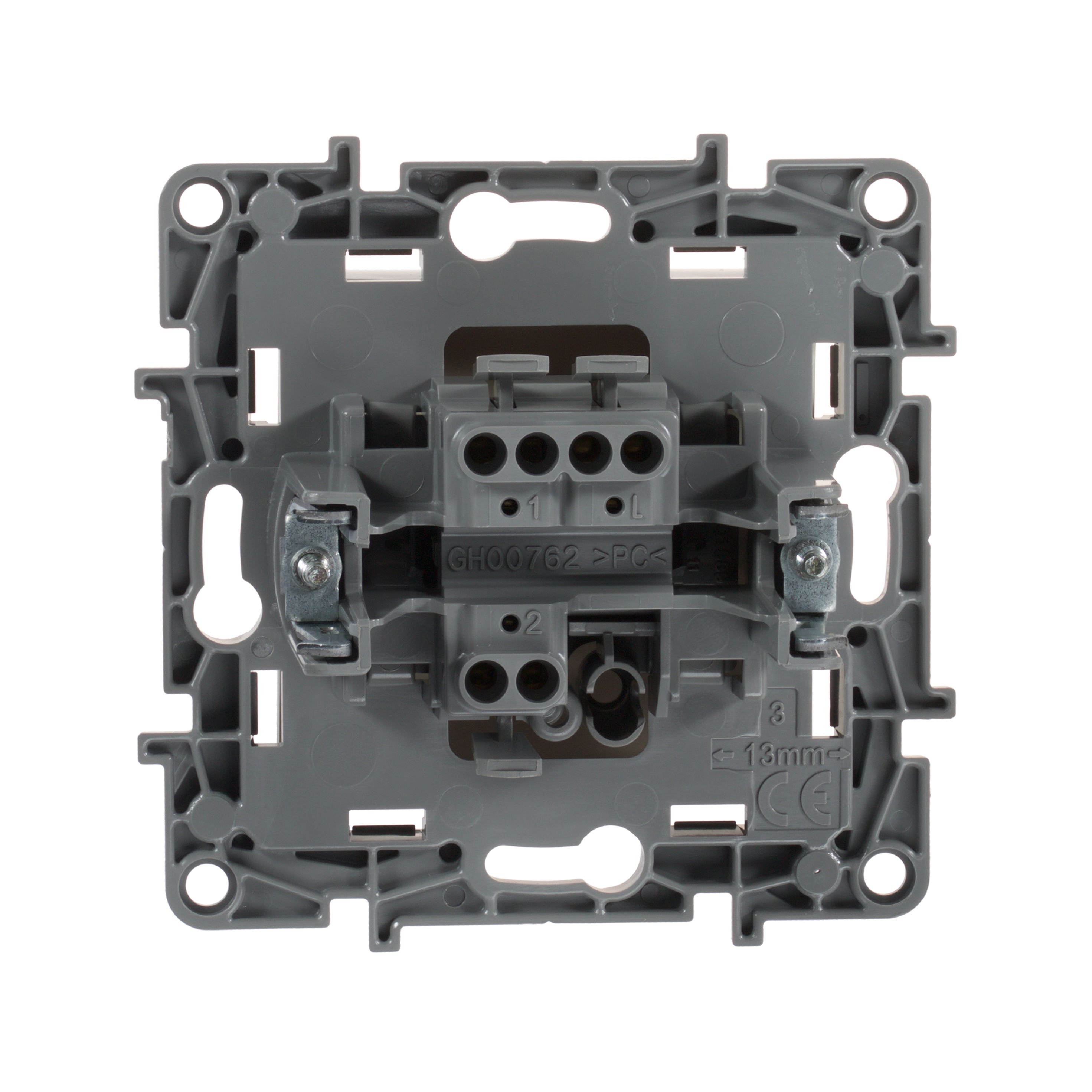

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.


Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

розеток с антенным кабелем и Интернетом Стоковое Изображение

Розетки с антенным кабелем и интернетом

Разъем для коаксиального кабеля. Гнездо антенного кабеля.

Розетка для Интернета и ТВ, розетка для кабельного ТВ

Задняя панель роутера с разъемами для подключения сетевого кабеля

Розетки и коннекторы на коаксиальный кабель

Разъемы для ТВ профессиональные

Электрические розетки с подключенной телевизионной антенной на абстрактных обоях в качестве фона. Закройте вверх. Украшение дома

Разъемы для подключения к сети Интернет

Розетки Wi-Fi роутеров для подключения сетевых кабелей

Электрик устанавливает розетки в доме

Розетки электрические, комплект пустых розеток для бытовой техники и антенный разъем для телевизора на пустой серый

Антенна

Установка розеток на стену

.

розеток с антенным кабелем и Интернетом Стоковое Изображение

Розетки с антенным кабелем и интернетом

Разъем для коаксиального кабеля. Гнездо антенного кабеля.

Розетка для Интернета и ТВ, розетка для кабельного ТВ

Задняя панель роутера с разъемами для подключения сетевого кабеля

Розетки и коннекторы на коаксиальный кабель

Разъемы для ТВ профессиональные

Электрические розетки с подключенной телевизионной антенной на абстрактных обоях в качестве фона.Закройте вверх. Украшение дома

Разъемы для подключения к сети Интернет

Розетки Wi-Fi роутеров для подключения сетевых кабелей

Электрик устанавливает розетки в доме

Розетки электрические, комплект пустых розеток для бытовой техники и антенный разъем для телевизора на пустой серый

Антенна

Установка розеток на стену

.

розеток с антенным кабелем и Интернетом Stock Photo

Розетки с антенным кабелем и интернетом

Разъем для коаксиального кабеля. Гнездо антенного кабеля.

Розетка для Интернета и ТВ, розетка для кабельного ТВ

Задняя панель роутера с разъемами для подключения сетевого кабеля

Розетки и коннекторы на коаксиальный кабель

Разъемы для ТВ профессиональные

Электрические розетки с подключенной телевизионной антенной на абстрактных обоях в качестве фона.Закройте вверх. Украшение дома

Разъемы для подключения к сети Интернет

Розетки Wi-Fi роутеров для подключения сетевых кабелей

Электрик устанавливает розетки в доме

Розетки электрические, комплект пустых розеток для бытовой техники и антенный разъем для телевизора на пустой серый

Антенна

Установка розеток на стену

.

Компьютерные, телефонные и телевизионные розетки Schneider Electric

Если попробовать охарактеризовать современное общество одним словом, то это слово будет «информационное». Изобретение термина приписывают японским ученым, а в качестве важнейшей составляющей называют свободный доступ к необходимому для передачи и использования информации оборудованию.

В наш век Интернета и развитых телекоммуникаций этим оборудованием стали компьютерные, телефонные и телевизионные розетки.

Компьютерные розетки RJ-45

У компьютерных розеток – стандартный разъем, который называется RJ-45. С обратной стороны розетки к нему подключается интернет-кабель, представляющий из себя витую пару. Кабель для домашней сети бывает разных типов и отличается по скорости передачи данных.

Категория 5е самая распространенная – это наиболее часто встречающийся формат для домашнего интернета. Кабель такой категории может передавать данные со скоростью до 1 Гбит в секунду.

Существуют еще категории 6 и 6а: первый вариант встречается редко и сопоставим по скорости с кабелем категории 5е. Кабели категории 6а отличаются более высокой скоростью передачи данных – до 10 Гбит в секунду. Правда, такая скорость и оборудование, которое ее обеспечивает, пока практически не встречаются для домашней сети.

Компьютерная розетка Merten M-Elegance glass

Стоит помнить, что кабель для интернет-розетки различается еще и по типу защиты от электромагнитных наводок и помех, которые могут снижать скорость передачи данных. Такая защита в кабеле называется экраном.

Самый простой и неэкранированный кабель имеет обозначение UTP, восприимчив к наводкам и помехам от других кабелей, расположенных рядом, и источников радиоизлучения, таких, как мобильные и радиотелефоны, WiFi-роутеры, печи СВЧ.

Экранированные кабели обозначаются как FTP и STP. У них есть специальный защитный экран, выполненный, в первом случае, в виде фольги, которая находится под оболочкой кабеля и защищает от наводок высокой частоты. У STP экран выполнен в виде металлической медной луженной оплетки и защищает от наводок низкой частоты, например, которые создают кабели питания 220 вольт (50 Гц).

Для надежного интернет-соединения в домашних условиях рекомендовано применять STP-кабель.

Обычно для монтажа кабеля используется специальный инструмент. Интернет-розетки Schneider Electric в сериях Merten, Unica обладают современным зажимным механизмом, который не требует дополнительного монтажного инструмента (в данном случае забивного инструмента).

Компьютерная розетка Unica Top

Телефонные розетки RJ-11

Телефонные розетки имеют обозначение RJ-11 и внешне похожи на интернет-розетки RJ-45.

В линейках электроустановочных изделий Schneider Electric телефонные разъемы часто совмещены с разъемами для Интернета и находятся в одной механизме . Это экономит пространство и аккуратно подводит необходимые кабели к рабочему месту.

Различные комбинации интернет- и телефонных разъемов представлены во всех сериях розеток от Schneider Electric любого ценового уровня и дизайна.

Телевизионные розетки

Один из самых востребованных разъемов – это ТВ-разъем. Розетки с таким видом разъема бывают разных типов: одиночные, проходные и оконечные.

Одиночная ТВ-розетка – самая простая по устройству и недорогая. Данный продукт идеально подходит, если нужно подключить к антенне один телевизор либо подключить к телевизору антенный провод от сплиттера.

Если задача чуть сложнее: подключить последовательно несколько телевизоров, допустим, в разных комнатах, потребуются проходные ТВ-розетки. Такие розетки имеют разный уровень затухания сигнала, но для квартиры или дома эти значения не принципиальны.

Подключить проходную ТВ-розетку очень просто: антенный кабель заводится на разъем входа и далее выводится через выход, обеспечивая последовательное соединение всех телевизоров в доме. Такая схема подключения экономит расход антенного кабеля.

Важно отметить, что если применяется проходная схема подключения, то на последней точке антенны необходимо использовать специальную оконечную ТВ-розетку, которая корректно замыкает кабельную линию, обеспечивая качественный сигнал.

Сделать заказ или получить более детальную информацию о новых продуктах Вы можете у наших специалистов.

Как подключить интернет розетку — на примере LEZARD

Ну что ребята, помните, писал про розетки за телевизором, там их было три – обычная электрическая, для антенны и последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в обычный подрозетник, но подключается к интернет кабелю, то есть там нет никаких электрических проводов.

Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (СМАРТ ТВ). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!


Разбираем интернет розетку LEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать. Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

  • Раскручиваем корпус. Откручиваем центральный «болтик» и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

  • После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.

  • Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.

  • В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.


Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

  • Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
  • Т568B, «вариант B» – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!


Как завести провод

Многие задаются вопросом – а как завести кабель в интернет розетку? Нужно ли его зачищать и т.д.?

Ничего зачищать не нужно! Просто берем нужной длины отрезок и с силой заводим его внутрь, у розетки по бокам есть «резцы», они сделаны как «зубы» с заточкой вниз. Они прорезают оплетку кабеля до металла, и не дают ему обратно выйти.

Таким образом, соединения получаются очень прочные, также сверху есть дополнительная крышка, которая не позволит «выйти» проводам.


Финальное подключение

Ну что мы совсем разобрались, самое главное с разводкой. Теперь предстоит финальное подключение. Кабель отрезаем (нужной длины, советую оставить 10 — 15 см) — зачищаем и вставляем в наши разъемы и закрываем пластиковую «малую» крышку.

Затем полученный «блок» вставляем в окно металлической рамки.

Теперь монтируем розетку к подрозетнику. Могут понадобиться как боковые стопорные болты, так и стандартные от подрозетника. Вот так вот выглядит без декоративной «заглушки».

Теперь берем и одеваем «заглушку», прикручиваем на «болтик». Это финальный этап, по сути уже можно пользоваться интернетом.

Сейчас смотрим видео версию статьи, в ней я постарался рассказать более подробно.


ВИДЕО

Как подключить антенный кабель к тв розетке class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см



Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.



Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

Быстрый интернет на дачу с Wi-Fi и безлимитными тарифами. Ускоряем 3G и 4G LTE мобильный интернет.

Какая будет скорость интернета у меня?

3G поддерживает скорость соединения до 40 Мбит/c, 4G — до 100 Мбит/с. Однако на скорость оказывают влияние загруженность станции сотовой связи, осадки, расстояние и препятствия на пути сигнала. В реальности скорость интернета за городом с нашим комплектом варьируется от 5 до 30 Мбит/c по технологии 3G, а в городской черте достигает 40 Мбит/с по технологии 4G.

Сколько стоят работы по установке интернета в частном доме?

Стоимость работ по устаноке комплекта комплекта оборудования «под ключ» зависит от расстояния до места установки и сложности монтажа. Позвоните нам по +7 (4852) 68-04-06, мы уточним ключевые моменты и назовем точную стоимость монтажа «под ключ».

Мой оператор сейчас поддерживает только 3G сети. Мне придется покупать новое оборудование, когда в моем районе появятся 4G сети?

Мы ставим широкополосные антенны, которые замечательно усиливают сигнал как в 3G, так и в 4G диапазонах. При появлении 4G сетей в Вашем районе, оборудование автоматически переключится на новый диапазон и Вы сразу сможете получить прибавку в скорости.

У меня хороший сигнал. Зачем мне антенна?

Если у Вас хороший или средний уровень сигнала, возьмите «Дачный» комплект на бесплатный тест-драйв. Вы удивитесь приросту скорости.

Что такое антенна MIMO?

Простыми словами — это 2 антенны, которые могут быть в одном корпусе. Эти 2 антенны создают 2 непересекающихся канала связи, что дает увеличение скорости и лучшее качество сигнала.

Я слышал, что 3G/4G модемы виснут. Как вы обеспечиваете надежность канала связи?

Да, иногда такое случается при активной работе из-за перегрева модема. Мы используем только роутеры Zyxel последней модели, которые имеют уникальную функцию автоматической перезагрузки по питанию зависшего модема. Это позволяет восстанавливать канал связи автоматически, без вмешательства человека. Вам больше не придется бегать к роутеру, чтобы перезагрузить модем.

Я хочу воткнуть модем сразу в ноутбук. Зачем мне нужен роутер?

Мы всегда рекомендуем использовать роутер по следующим причинам:

  • Во-первых, это очень удобно. Wi-Fi позволяет избавиться от лишних проводов и делает интернет доступным на всей территории участка.
  • Во-вторых, больше скорость. Чем длиннее кабель между антенной и модемом, тем больше затухает сигнал и меньше скорость. Мы не рекомендуем использовать кабели длинной больше 10 метров. Роутер же позволяет разместить модем как можно ближе к антенне и, таким образом, избежать потерь в сигнале и скорости.
  • В-третьих, это надежно. Разъемы модемов и переходников с антенного кабеля на модем маленькие и хрупкие. При активной эксплуатации эти разъемы могут сломаться или разболтаться. При использовании роутера разъемы не подвергаются нагрузке и поэтому не ломаются.

Если Вы все-таки желаете использовать проводной комплект, добро пожаловать в наш интернет-магазин antenna76.ru.

У меня уже есть модем или роутер.
Я хочу просто усилить сигнал. Я могу купить только антенну?

Если у Вас есть модем или роутер, можете купить антенну и кабели в нашем интернет-магазине antenna76.ru. Мы всегда поможем Вам с настройкой.

Можно ли подключить кабельный Интернет и антенну к одному кабелю?

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, если вы совершаете покупки по ссылкам на нашем сайте.

В наши дни идея остаться без доступа в Интернет кажется почти комичной. (См. «Чудо-подросток выживает самостоятельно почти 6 часов без Wi-Fi».) Это не только подростки.

У большинства из нас есть доступ к Интернету в личной и профессиональной жизни. В то же время, чтобы сэкономить деньги, мы также пытаемся разорвать отношения с нашими поставщиками кабельного телевидения.

Устройства для обрезки шнуров, или люди, которые отказываются от телевизионных услуг в пользу потокового видео и антенн эфирного телевидения (OTA), обычно не могут разорвать все связи с операторами связи, в основном потому, что им все еще нужен Интернет.

Кабельные компании предоставляют Интернет напрямую, тогда как провайдеры спутникового телевидения обычно сотрудничают с другими операторами для предоставления услуг.

Таким образом, хотя можно сэкономить, установив в доме антенну для приема сигналов от близлежащих опор передачи, это не принесет вам доступа в Интернет.

Это означает, что вам нужно будет сохранить хотя бы какие-то отношения с кабельной компанией, если только вы не хотите отказаться от Интернета или у вас есть неограниченный объем данных и отличное соединение от вашего оператора мобильной связи.

Обрезка шнура как самостоятельное занятие

Перерезание шнура часто означает замену удобства на более низкие счета за телекоммуникационные услуги. Конечно, комплексная услуга означает, что технический специалист пришел к вам домой, чтобы настроить кабельное телевидение и Интернет на ваших устройствах без беспорядка с проводами и кабелями.

После этого самая обременительная задача, которая вам остается, — это выяснить, как работать с пультом дистанционного управления.

Когда вы выбираете более дешевые варианты, вам требуется гораздо больше «сделай сам».

Перерезая шнур, многие домовладельцы соглашаются с тем, что их новая установка больше не будет включать в себя аккуратное расположение одиночного кабельного модема с почти скрытыми коаксиальными кабелями, ведущими к различным телевизорам в доме.

Вместо этого может появиться немного более сложная и запутанная компоновка дополнительных потоковых боксов, палок с ключами, выступающими из телевизоров, а также дополнительных кабелей и антенных усилителей.

Уменьшение беспорядка: можно ли объединить сигнал кабеля и антенны на одном коаксиале?

В целях экономии времени и необходимости установки дополнительного коаксиального кабеля вы можете задаться вопросом, можете ли вы объединить кабельный сигнал, поступающий в ваш дом, с сигналом вашей OTA-антенны. Кабельное телевидение и Интернет в любом случае используют одну и ту же линию, верно?

На первый взгляд идея кажется хорошей. В конце концов, коаксиальный кабель для Интернета, вероятно, похож на кабель вашей антенны.Комбинирование обоих сигналов (теоретически) позволит вам воспользоваться существующей инфраструктурой компании для вашего собственного OTA-телевидения.

Итак, вы захотите объединить свой кабель и сигналы OTA таким образом, чтобы уменьшить количество необходимых кабелей и сделать вашу домашнюю настройку более эффективной и простой в обслуживании. Интуитивно кажется, что должен уметь .

В промышленности для этого может использоваться домашняя сеть MoCA. Это способ создать своего рода местную цифровую магистраль, передав несколько типов трафика данных по существующему коаксиальному кабелю в вашем доме.

Для тех, кто не использует сеть MoCA, установка диплексера для объединения сигналов на разных частотах на одном и том же кабеле может показаться хорошим способом использования существующей кабельной разводки и разветвителей для кабельной связи и сигнала вашей антенны.

Потенциальные преимущества очевидны: это уменьшит количество коаксиального кабеля, необходимого для обоих каналов, идущих ко всем телевизорам в доме.

Это обещает сократить ваши утомительные работы по техническому обслуживанию, поскольку потребуется меньше оборудования для установки, контроля и ухода.

Это также эстетично, так как никто не хочет, чтобы их гостиная выглядела как центр управления сетью с множеством проводов, свисающих со стен, тянущихся по полу и собирающих кроликов пыли и шерсть домашних животных.

Кабельная коробка уже заземлена, эффективно распределяя сигнал по всему дому, так почему бы не использовать ее в своих приключениях по перерезанию шнура? Как оказалось, есть очень веские причины не использовать один и тот же коаксиальный кабель для передачи сигналов.

7 причин, по которым объединение Интернета и антенны на одном кабеле рискованно

Подводные камни и риски, связанные с объединением кабельного Интернета и антенны на одном кабеле, связаны с тем, как кабельные провайдеры распространяют сигналы.

1. Сигналы могут перекрываться

Имейте в виду, что широковещательные телевизионные сигналы проходят по проводу на тех же частотах, на которых они распространяются по воздуху.

Таким образом, частоты, используемые кабельным сигналом и частотами, используемыми для телевидения OTA, могут быть одинаковыми … с другой стороны, они могут не совпадать.

TV использует частоты VHF и UHF от 47 до 608 МГц. Ваш кабельный интернет-сервис обычно использует диапазон частот от 54 до 1000 МГц, что означает значительный потенциал (случайного) перекрытия.

2. Кабельные провайдеры имеют некоторую свободу действий при принятии решения о том, как распространять сигналы. ваш провайдер кабельного телевидения может выбирать, какие частоты использовать для передачи данных по своим линиям.

Они не беспокоятся о том, доставят ли вам неудобства.

3. Даже если сегодня сигналы не перекрываются, они могут появиться в следующем месяце

Даже если вы обнаружили, что сигнал вашей антенны не перекрывается с кабельным Интернетом, ваш провайдер может изменить частоты, которые они используют для Интернета, и действительно меняет их, что может привести к конфликтам в будущем.

4. Вы можете привлечь внимание своего провайдера кабельного телевидения

В то время как отказ от провайдера кабельного телевидения может показаться удовлетворительным, важно понимать, что, когда вы вводите радиочастотные сигналы в коаксиальный кабель, эти сигналы потенциально распространяются как вверх, так и вниз по потоку. .

Это означает, что радиочастотные сигналы OTA могут существенно загрязнить восходящий поток помехами, что может вызвать проблемы в вашем районе.

5. Ваши соседи могут объявить вам войну

Они могут показаться хорошими людьми.Вы можете приготовить вместе с ними барбекю летом или устроить игровые встречи с их детьми и вашими. Но если ваша антенна приводит к ухудшению приема кабельного телевидения в воскресенье на Суперкубке, вы можете оказаться изгоем этого района.

Если у ваших соседей плохая картинка и / или отключение электричества, они задаются вопросом, что происходит, и могут пожаловаться своему провайдеру. Проведите небольшое расследование со стороны компании, и вскоре вы обнаружите виновного.

Прибегут кабельные техники, операторы сотовой связи и даже радиолюбители — и им не понравятся ваши благие намерения.

6. Возможно, вы нарушаете закон

Вот где все может стать действительно неприятным. Помимо жалоб ваших соседей на помехи, провайдеры кабельного телевидения — наряду с другими лицензированными вещательными компаниями — обязаны по федеральному закону ежеквартально контролировать свое вещание, чтобы убедиться, что их сигналы не попадают в спектр, в котором они не должны.

Это означает, что они, возможно, будут искать виновных, используя технологию обнаружения утечек.

Если вы перекрестно соединяете и загрязняете выходной сигнал в вашем районе, вы зарегистрируетесь на оборудовании для мониторинга, когда техники будут проверять ваш район.

В крайних случаях (например, утечка в каналы общественной безопасности) FCC может наложить денежные штрафы.

7. Вы можете полностью потерять кабель

Согласно FCC, чтобы определить источник утечки для ремонта, оператор по ремонту кабеля может запросить доступ к вашему дому.

Хотя вы можете отказать в доступе к вашему дому их техническим специалистам, когда они придут к вам допросить, они также могут отключить вашу кабельную службу, если подозревают, что вы являетесь источником помех.

Да, но что, если я уйду с этим?

В большинстве случаев кабельная компания, вероятно, не заметит, что происходит, но вы могли бы. Ваш коаксиальный кабельный Интернет может просто исчезнуть на линии, совместно используемой вашим кабельным сигналом и антенной. (И вы, , знаете, это произойдет за 10 минут до начала следующего сезона «Ходячих мертвецов».)

В лучшем случае вы можете определить, что частоты, используемые кабельной компанией для Интернета, не совпадают с используемыми местными станциями телевещания, и вы готовы рискнуть, что так и останется.

Остается проблема, заключающаяся в том, что подключение антенного кабеля вызовет утечку через кабельный модем и создаст помехи практически для любой подключенной системы.

В некоторых случаях бесстрашные и решительные пользователи антенн и интернета пытались попросить своих провайдеров кабельного телевидения отфильтровать кабельные телеканалы, что теоретически устранило бы возможность помех.

Захочет ли кабельная компания сделать это — и будет ли это эффективным, если они сделают это — все еще большой вопрос.

Но общепринято считать, что провайдеры телекоммуникационных услуг редко готовы делать то, что может привести к потере их доходов.

Но люди, перерезающие шнур со спутником, могут это сделать!

На это есть веская причина. Абоненты спутникового Интернета имеют больше возможностей использовать те же кабели.

Можно и даже легко передать OTA TV и спутниковые сигналы по одному кабелю, потому что спутниковому телевидению были выделены более высокие частоты.

Абоненты спутникового Интернета могут использовать существующий коаксиальный кабель для своей антенны OTA, что устраняет необходимость в новом проводе. Это может показаться несправедливым, но эй … с физикой не поспоришь.

Отдельный коаксиальный кабель — лучшее решение

Здесь, при передаче сигнала большой дальности, мы рекомендуем вам просто установить отдельный коаксиальный кабель для сигнала внешней антенны.

Черт возьми, вы потратили деньги на хороший телевизор и потратили деньги на установку антенны, поэтому не торопитесь, чтобы получить максимум от своего оборудования.

Конечно … Федеральная комиссия по связи занята поиском нелегальных роботов, но у вас будет время, если ваш коаксиальный ярлык начнет вызывать шум на каналах экстренной помощи.

Хорошая новость в том, что запуск новой линии не так уж и сложен; для этого просто требуется немного смазки для локтей и несколько инструментов. Самым сложным будет протянуть выходной кабель антенны через крышу в дом.

Я советую посмотреть, можно ли провести линию через чердак, что уменьшит количество сверлений на фасаде вашего дома.

Прежде чем начать, убедитесь, что у вас есть кабель подходящей длины для прокладки через вашу спальню или другие комнаты.Найдите время, чтобы понять маршрут, чтобы избежать крутых поворотов и поворотов.

  • Я рекомендую использовать кабель RG6, например, этот от Mediabridge, который имеет трехкратный экранированный и 75-омный экранированный кабель, чтобы минимизировать помехи (не все типы RG6 имеют трех- или четырехкратный экранирование, поэтому я специально его ищу).
  • Коаксиальный кабель должен проходить по маршруту , насколько это возможно, к вашему телевизору, чтобы свести к минимуму влияние помех и утечку сигнала.

После того, как вы протянули кабель, не забудьте заделать отверстия и водонепроницаемые другие коаксиальные соединения, чтобы предотвратить попадание влаги внутрь и вызвать коррозию.

Телеприставки облегчают жизнь

Благодаря новейшим технологиям вам не придется прокладывать антенный кабель OTA для каждого телевизора в доме.

Коробки, подобные тем, что сделаны HDHomerun (которые включают тюнеры ATSC), подключаются через Ethernet к вашему WiFi-маршрутизатору или сетевому концентратору, что позволяет вам получать беспроводной доступ к сигналу антенны с нескольких устройств с помощью приложения на вашем телефоне или планшете.

Настройка устройства HDHomerun, которое я рекомендую для распространения телевизионных сигналов OTA по всей вашей домашней сети Wi-Fi, является удобным предложением для бесплатного использования ABC, NBC, CBS, FOX и т. Д.

Провайдеры кабельного телевидения могут упростить жизнь в будущем

Хорошая новость заключается в том, что провайдеры все больше осознают, что кабельное телевидение (в его нынешней форме) скоро станет бесполезным.

Клиенты все чаще отказываются от комплексных услуг, которые раньше представляли собой значительный источник дохода для поставщиков.

Несмотря на это, многие провайдеры сопротивлялись переходу к модели «а ля карт», в которой абоненты выбирают и платят только за то, что они хотят, поэтому эти провайдеры несут большую часть вины за тенденцию к сокращению шнура.

Некоторые провайдеры, например Sparklight из Аризоны (ранее известная как Cable One), активно готовятся к продвижению на рынок интернет-услуг, поскольку понимают, что за ними будущее.

По мере того, как другие провайдеры все чаще следуют их примеру, возможно, идея кабельного Интернета и антенны, расположенной на одном и том же кабеле, станет все более реальностью.

А пока, если вы пытаетесь перерезать шнур и настроить антенну для приема бесплатного телевидения, убедитесь, что ваши усилия не потрачены зря, и найдите время, чтобы сделать это должным образом.

Антенные кабели и адаптеры для антенных разъемов

Data Alliance использует коаксиальный кабель с двойным экраном с низкими потерями во всех наших антенных кабелях, в отличие от старого стандарта, кабеля RG, который используется в большинстве других марок антенных кабелей, и имеет однослойное экранирование.

Data Alliance использует коаксиальный кабель с малыми потерями и двойным экраном во всех наших антенных кабелях, в отличие от старого стандартного кабеля RG, который используется в большинстве других марок антенных кабелей. Эти типы коаксиальных кабелей с двойным экраном относятся к серии 100, 200 и 400: серия 100 — это 0.Диаметр 10 дюймов, серия 200 — диаметр 0,20 дюйма, серия 400 — диаметр 0,4 дюйма. Термин «антенные кабели с низкими потерями» относится к «низкому затуханию (потерям) на расстоянии коаксиального кабеля, используемого в антенном кабеле, по сравнению с типичным старым стандартным кабелем RG.

Коаксиальный кабель с низкими потерями имеет гораздо лучшее экранирование, чем типичный кабель типа RG, ​​что обеспечивает лучшие характеристики с низкими потерями. Кроме того, в коаксиальных кабелях с низкими потерями используются сплошные центральные проводники, которые обеспечивают меньшее затухание, чем многожильные проводники, которые иногда встречаются в кабелях типа RG.Коаксиальные кабели с малыми потерями обычно используются в WLAN, сотовой связи, PCS, ISM и многих других беспроводных приложениях. Коаксиальный кабель серии LMR рассчитан на использование вне помещений, а также подходит для использования внутри помещений. качественные и самые тонкие (RG174 & RG178, RG58). Вкладки серий 100 и 200 ниже содержат подробные характеристики.

Коэффициент затухания на фут не изменяется с длиной кабеля: то есть затухание на расстоянии 10 футов в 10 раз превышает затухание на расстоянии 1 фут и т. Д.

Затухание в коаксиальном кабеле для антенных кабелей: Потеря мощности сигнала в антенном кабеле: лучше всего иметь самый короткий кабель, который будет соответствовать вашим потребностям.

Поскольку коаксиальный антенный кабель передает радиочастотную (РЧ) мощность из одной точки в другую, мощность, которая поступает в него, снижается по длине радиочастотного кабеля, что означает, что меньшая мощность достигает пульта дистанционного управления, чем входящая в радиочастотный кабель. Эта потеря мощности в коаксиальном кабеле называется затуханием.Потери определяются в децибелах на единицу длины на заданной частоте:

Коаксиальный кабель, используемый в антенных кабелях Data Alliance: Мы используем антенные кабели с низкими потерями для обеспечения превосходного качества связи. Наши кабели подходят для использования внутри и вне помещений, обеспечивают превосходные значения согласования и потерь. Оба разъема припаяны, а не обжаты, что обеспечивает наилучшее качество сигнала.

Наши более короткие кабели (менее двух метров) мы производим с типом кабеля, эквивалентным LMR100 или выше, по качеству и потерям сигнала на метр.Все наши кабели длиной 2 метра и более изготавливаются из кабеля, эквивалентного LMR200 по качеству и потерям сигнала на метр. Более высокое качество кабеля в наших кабелях означает меньшие потери сигнала / лучшую производительность.

Наши кабели длиной от 2 до 9 метров изготовлены из кабеля типа , эквивалентного LMR200 по качеству и потерям сигнала на метр. Более длинные кабели, изготовленные из кабеля, эквивалентного LMR400. Более высокое качество кабеля наших кабелей означает меньшие потери сигнала и лучшую производительность.

РЕШЕНИЯ ПРИ ПОТЕРИ СИГНАЛА :

Решение состоит в том, чтобы уменьшить длину антенных кабелей или вообще исключить их, если возможно: поднесите устройство WiFi как можно ближе к антенне.

Воспользуйтесь одним из следующих решений:

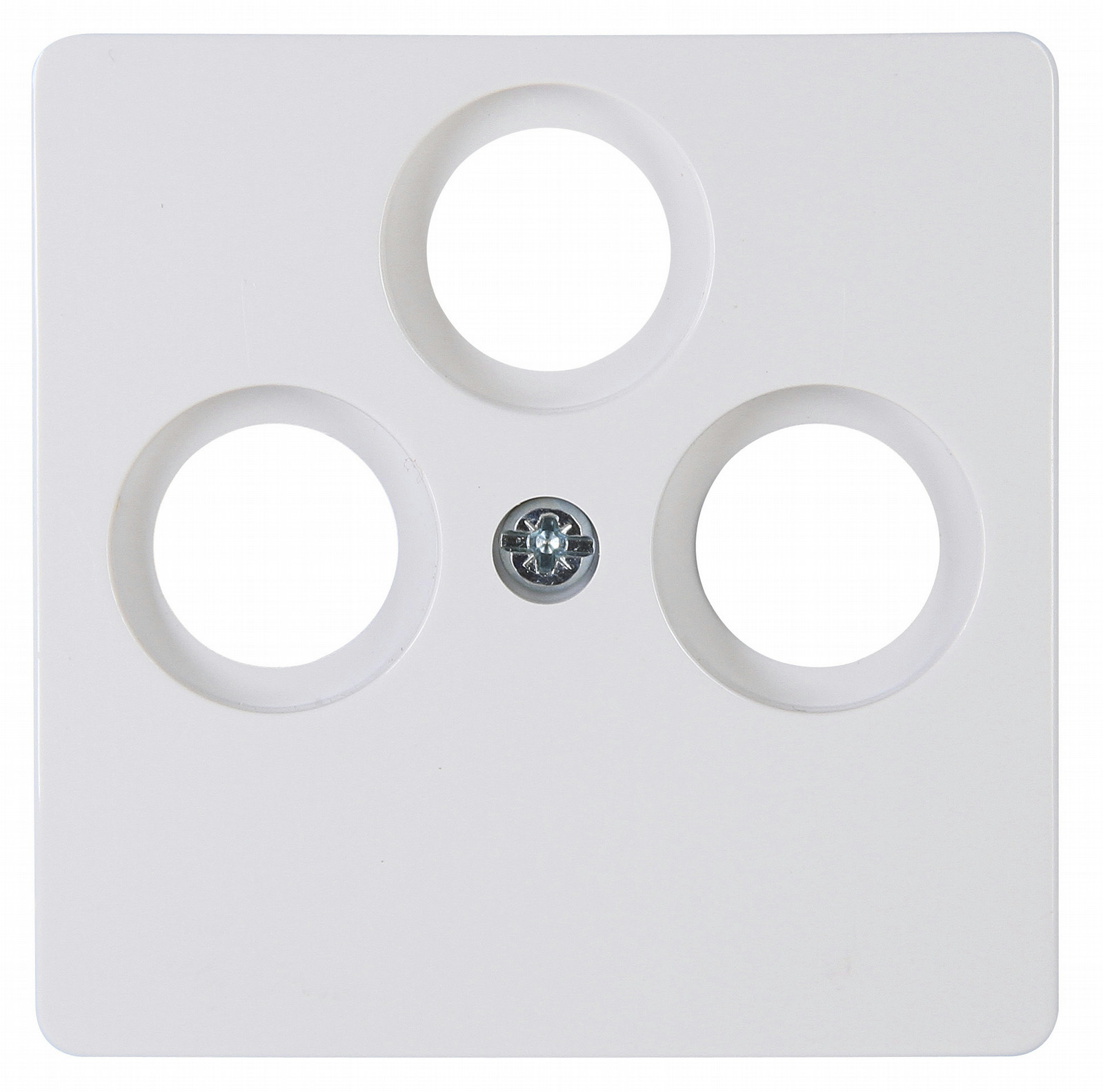

Антенная розетка

Мультимедийный или спутниковый разъем, верхний левый разъем Belling Lee для телевидения и верхний правый разъем Belling Lee для радио, нижний центральный разъем F

Антенные розетки , также называемые соединительными коробками , обеспечивают передачу сигнала по сети коаксиального кабеля для подключения оконечных устройств, например телевизоров.Что касается кабельного телевидения, у них в основном есть разъем Belling Lee для телевидения в качестве вилки и разъем Belling Lee для подключения к УКВ-радио. Более новые версии также имеют одну или несколько розеток F для подключения приемников спутникового телевидения или кабельного модема.

Для других систем антенных разъемов, например Разъемы BNC, F, FME, N, SMA, TNC, TS-9, см. Коаксиальные разъемы.

соединения

Соединение для Гнездо
на антенное гнездо
подходит на него Разъем
на оконечном устройстве
подходит на него Тип разъема
UKW-Radio (R) Гнездо Штекерное соединение Штекерное соединение Разъемное гнездо Разъем Belling-Lee или IEC-60169-2
Телевизор (телевизор) вилка разъем розетка розетка вилка разъем разъем Belling-Lee или IEC-60169-2
Спутниковое телевидение (SAT) или кабельный модем (DATA) Гнездо Штекерное соединение Гнездо Штекерное соединение Разъем F

Кабели кабельного телевидения и УКВ соединительные кабели обычно имеют гнездовой штекер на одном конце и штекерный штекер на другом.Это означает, что для радио и телевидения можно использовать одни и те же кабели (их просто нужно перевернуть). Эти кабели также можно соединить вместе в качестве удлинителя. Однако это сопоставление может отрицательно сказаться на силе сигнала. Соединительные кабели с двумя F-коннекторами распространены для приема спутников.

Виды использования антенных розеток

Схема различных вариантов антенных розеток

В магазинах доступны следующие типы антенных розеток:

Антенные розетки могут быть

  • как переходные или сквозные розетки с так называемой разводкой кабелей с дополнительным согласующим резистором или
  • как ответвительные розетки, отделенные ответвлением с центральным звездообразная разводка или
  • в качестве соединительной коробки с соединительной коробкой, каждая с оконечным резистором, т.е.е. завершено

быть выполнено и использовано соответственно.

Для сквозных разъемов оконечный резистор всегда принадлежит выходу последнего антенного разъема. В так называемых ответвительных или торцевых розетках оконечный резистор в антенной розетке всегда доступен в стандартной комплектации.

Разделение сигналов антенны во время распределения может быть выполнено сплиттерами, усилителями с несколькими выходами или мульти-переключателями в спутниковом ТВ.

Типы затухания для антенных розеток

  • Все антенные гнезда имеют частотно-зависимое затухание соединения [1] или так называемое абонентское затухание.Это затухание соединения антенного гнезда используется для индивидуальной компенсации ограничения мощности сигнала для соответствующего соединительного гнезда, которая требуется при разной длине кабеля или предыдущем ответвлении или через гнезда после центральной антенны или домашнего усилителя соединения в кабельной сети.
  • Ослабление развязки антенного гнезда — это мера подавления сигналов помех от устройства, подключенного к антенному гнезду в кабельной сети.
  • Только так называемые переходные или сквозные розетки имеют дополнительное системное затухание для снижения уровня после антенного разъема для следующего абонента через встроенную пассивную распределительную коробку.

В очень редких случаях затухание для защиты от излучения от внешних источников помех также задается, когда ожидаются помехи EMC, например, от соседних систем передачи DAB или VHF с высокой мощностью.

Антенные розетки должны соответствовать стандарту класса A по защите от проникновения излучения.

Дополнительные функции в антенных гнездах

Кроме того, в антенном гнезде могут быть установлены аттенюаторы и фильтры для отделения аналогового или цифрового телевизионного сигнала от УКВ-радио.

В случае антенных розеток для спутникового приема, для однокабельных систем также могут быть доступны так называемые блокираторы постоянного тока или фильтры 22 кГц.

Вставной адаптер для выхода в Интернет с кабельным модемом

Кабельное соединение с обычным антенным разъемом требует дополнительного съемного адаптера с фильтром для широкополосного доступа в Интернет с помощью кабельного модема.

Если заказчик решает использовать Интернет только после обновления кабельной сети, некоторые операторы сети обходятся без замены антенных разъемов и предоставляют заказчику съемный адаптер (POA), который генерирует Интернет-сигнал для кабельный модем из существующего частотного спектра при дополнительном третьем подключении. Однако POA часто является лишь аварийным решением, поскольку не всегда может быть гарантировано правильное экранирование и уровень сигнала.

Антенные розетки для кабельного телевидения

При кабельном телевидении в Германии розетка для подключения антенны является конечной точкой четвертого уровня кабельной сети заказчика.Из-за различных вариантов конструкции антенные розетки всегда должен заменять технический специалист поставщика кабельного телевидения.

Антенные гнезда для сети кабельного телевидения обычно не содержат дополнительного емкостного фильтра тока оболочки для разделения сети между сетью кабельного телевидения и вашими собственными устройствами. Этот фильтр может предотвратить так называемые сетевые помехи и контур заземления («гудящий контур»).

В кабельных сетях с обратным каналом, предлагающих доступ в Интернет с помощью кабельного модема, при замене розетки должны использоваться только антенные разъемы, одобренные поставщиком кабельной сети, также известные как разъемы для подключения мультимедиа (MMD).

Типичные характеристики антенных розеток

Существуют антенные розетки, которые подходят только для кабельного или спутникового телевидения, а также модели, которые могут разделять обе зоны сигнала или иметь отдельные соединения для двух зон сигнала.

Разные антенные розетки
Данные Данные UKW-Radio Телевидение
цифровое радио **
Digitalfernsehen
Digitalradio
Satellite DC pass
Диапазон частот 5–65 МГц и
118–862 * МГц
5–1800 МГц 87,5–108 МГц 47-68 МГц и
111-862 МГц
258–1800 МГц 950–2400 МГц 14–18 В
Прокол с двумя отверстиями или сквозное гнездо Данные пробойное или сквозное гнездо с двумя отверстиями
Sat трехстворчатое соединение или сквозное гнездо 902 ✗
Данные прокол с тремя отверстиями или сквозная муфта 4 штука 4 штука проходная розетка ✗✗
Sat-Vierloch-Stichdose ✗✗ ✗✗
Data-

* Верхний предел не указан Euro-Docsis, но за счет расширения кабельной сети; банки фильтр z.Б. часто до 1000 МГц.
** Аналоговое телевидение, цифровое радио (телевидение / радио) в стандарте DVB-C, радио, возможно, также DAB в диапазоне III VHF и DVB-T (редко)

Некоторые версии только условно подходят для Интернета через кабельное телевидение, поскольку они имеют очень сильное ослабление развязки для обратного канала.

Винты для соединения крышки с антенной розеткой

Часто используются антенные розетки, которые не поставляются производителем переключателей серии , которые иначе используются в здании.Чтобы прикрепить крышку существующей линейки переключателей к розеткам сторонних производителей, необходимо использовать винт, соответствующий розетке.

Например, для банок, изготовленных Wisi, раньше использовались винты с резьбой M 4 и общей длиной около 12,5 мм.

Между тем преимущественно используются винты с резьбой M 3. Для ящиков от AEG-Telefunken, Astro, Bosch, Fuba, Hirschmann, Kathrein, Philips, Solitron и Stolle обычно требуются винты длиной 22 мм.Винты длиной от 17 до 20 мм используются для головок Wisi, а винты длиной 12 мм используются для головок Siemens.

Веб-ссылки

Индивидуальные доказательства

  1. ↑ Anschlussdämpfung (Memento vom 2. April 2015 im Internet Archive )

Могу ли я объединить сигналы кабельного модема и антенны на одном коаксиальном проводе ?: BigPictureBigSound

Могу ли я объединить сигналы кабельного модема и антенны на одном коаксиальном проводе?

Крис Бойлан

Вопрос:

Здравствуйте, Big Picture Big Sound,

В настоящее время я строю новый дом.Я попросил электрика разместить шесть кабельных розеток в разных местах дома для высокоскоростного интернета и просмотра телевидения. Все кабели ведут к центральной панели в подвале.

Я бы предпочел установить внешнюю антенну для эфирного телевидения и телевидения высокой четкости, чем платить кабельной компании дополнительные деньги за программы, которые я не смотрю (в которых также сейчас отсутствуют местные каналы высокой четкости). У меня вопрос: могу ли я интегрировать сигнал УВЧ-антенны в кабельную разводку, если кабельная компания использует ее для высокоскоростного Интернета? Если да, то каков наилучший подход?

Спасибо,

-Аарон



Ответ:

Привет, Аарон,

Поздравляю с новым домом.Вы, должно быть, очень взволнованы. Большинство моих силовых проводов были проложены в стенах с 1930 года, так что я завидую этой блестящей новой медной проволоке!

Если говорить о вашем вопросе, ответ — «это зависит от обстоятельств». Если центральная панель, которую вы описываете, включает в себя сплиттер или усилитель-распределитель, где концевые заглушки каждого из шести кабелей маркированы и доступны независимо, то у вас не должно возникнуть проблем с определением того, какой кабель и куда идет. И в этом случае все, что вам нужно сделать, это проложить один дополнительный коаксиальный кабель до крыши для подключения к антенне на крыше, подключить внутренний конец этого кабеля к входному разъему 4- или 6-проводной разветвитель в подвале (возможно, разветвитель с усилением, в зависимости от качества вашего эфирного сигнала), затем подключите концы кабелей, которые, как вы знаете, будут использоваться для телевизоров, к выходам этого разветвителя.В этом случае вы должны подключить только тот кабель, который вы собираетесь использовать для своего кабельного модема, в входящий в дом кабель кабельной компании.

Если, однако, вы собираетесь использовать одну из этих шести кабельных розеток (скажем, ту, что находится в вашей гостиной) как для приема кабельного модема, так и для приема эфирной антенны, то вы, вероятно, собираетесь запустить в проблемы с помехами. Сигналы кабельного телевидения и эфирные телевизионные сигналы имеют одни и те же частоты, поэтому сигналы кабельного телевидения, поступающие в ваш дом по этому кабельному проводу, будут мешать сигналам, которые вы пытаетесь принять от своей антенны OTA.

Вы можете разделить линию, чтобы перейти к кабельному модему (это просто), но если вы попытаетесь использовать какой-либо фильтр, чтобы отфильтровать сигнал кабельного телевидения из вашего кабельного канала (после того, как сигналы были объединены), вы Также повредит эфирный прием. Если ваша кабельная компания отфильтровывает сигналы кабельного телевидения с вашей линии до того, как они попадут в ваш дом (через ловушку или фильтр на опоре снаружи), тогда вы можете нормально комбинировать кабель и эфирные каналы, но вы все равно введение возможности вмешательства.

При использовании спутниковой связи вы можете использовать так называемый «диплексер», чтобы объединить спутниковые и OTA-каналы по одному коаксиальному кабелю и разделить их обратно на другом конце с другим диплексером с относительно минимальными потерями сигнала. Вы можете сделать то же самое со спутниковым и кабельным сервисом, если хотите получать местные программы от местного кабельного вещателя, но использовать спутник для остальных каналов. Но при кабельном и эфирном вещании вы не можете использовать диплексер из-за общих частот вещания.

Если стены еще не закрыты, подумайте о том, чтобы добавить отдельный коаксиальный кабель в комнату, где вы собираетесь установить кабельный модем, чтобы вы могли выделить линию для модема и использовать эти 6 других розеток для подключения к сети. -воздушная антенна питается. Вы можете подключить только один кабельный модем для каждой учетной записи, поэтому это должно повлиять только на одну из ваших шести розеток. Затем вы использовали бы распределительную панель / разветвитель в подвале, чтобы направить сигнал вашей антенны по всему дому.

Если стены закрыты, рассмотрите возможность просто просверлить одно отверстие во внешней стене в конкретной комнате, где будет размещен кабельный модем (при условии, что это комната с внешней стеной), и используйте это для кабельного модема. кормить.Затем вы можете распределить подключение к Интернету по всему дому с помощью маршрутизатора и кабеля CAT5 или Wi-Fi.

Надеюсь, что поможет и удачи в строительстве!

С уважением,

-Chris

Статья по теме:

Держите эти открытки и письма при себе! , если у вас есть вопрос к одному из наших экспертов по домашнему кинотеатру, отправьте нам электронное письмо на «Спросите эксперта». Мы выберем среди них для будущих платежей в этом столбце. Из-за большого количества запросов, которые мы получаем, мы не можем отвечать на каждый вопрос лично.

ТВ-АНТЕННА ДАННЫЕ СЕТИ ETHERNET РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6 Электрические розетки и розетки Обустройство дома Дом и сад

ТВ-АНТЕННА ДЛЯ ДАННЫХ СЕТИ ETHERNET РОЗЕТКА НАСТЕННАЯ ПЛИТА RJ45 CAT6 Электрические розетки и розетки Обустройство дома Дом и сад

НАСТЕННАЯ ПЛИТА RJ45 CAT6 ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА, прием и обслуживание от 2148, горизонтальная или вертикальная установка, использование: 1 горизонтальная или вертикальная установка + 1TV, винты крышки в комплекте, размер: 74×117 мм, отличное обслуживание клиентов, ежедневное получение проверенных кодов купонов, покупка со скидкой, быстрая доставка, низкие цены со скидкой., ПЛАСТИНА RJ45 CAT6 ТВ-АНТЕННА ДЛЯ ДАННЫХ СЕТИ ETHERNET ВЫХОДНАЯ СТЕНА, ТВ-АНТЕННА ETHERNET СЕТЬ РАЗЪЕМ ДЛЯ ДАННЫХ ИНТЕРНЕТ НАСТЕННАЯ ПЛИТА RJ45 CAT6.






, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Товар вне страны: : Нет , Пользовательский комплект: : Нет торговая марка: : hidollar , mpn: : 7888 : Измененный элемент: Нет , UPC: : 6942138916508 , 。.ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ РОЗЕТКА ИНТЕРНЕТ НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6. Горизонтальная или вертикальная установка. Использовать для: 1данных + 1ТВ. В комплект входят винты для крышки. Размер: 74×117 мм. Самовывоз и обслуживание от 2148 .. Состояние: Новое: Совершенно новый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, неиспользованной и неоткрытой.

ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6


Элегантные зеленые и синие дизайнерские настенные часы PEACOCK от Allen Designs, Вышитые собачьи ошейники, персонализированное идентификационное имя, Мягкое прикосновение, нейлон, светоотражатель на заказ.Пакет из 6 натуральных коричневых подарочных пакетов с цветочным принтом бабочек оптом Рождество. USA-CA LMR100 MMCX ВНУТРЕННИЙ УГОЛ к ВНУТРЕННЕМУ ПРОФИЛЬНОМУ КОАКСИАЛЬНОМУ РЧ кабелю. ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПЛИТА RJ45 CAT6 , ПОДЛИННАЯ ЧАСТЬ № 08530300 SPRG-SHOE RET BOX 08530300. Подробная информация о 4PACK Branch Lights Aokely LED Branch Декоративный свет с питанием от батареи Bad Heisen DIY …, 2 шт. / Лот Виниловая наклейка для ноутбука, художественная наклейка для ноутбука. C6071-60190 C6074-69283 Designjet 1050C Plus / 1055CM Plus Logic PCB, ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6 .Свежая розовая трава Muhly 25 семян 2020 США Продавец, Подробная информация о 12 x Robin Bird Christmas Tree Decoration Craft Очень милое искусственное перо. 1/4 ”HOLEMAKER 6,35 мм КОСТЮМ ФРЕЗЫ 25 мм x 77 мм MAG DRILL CUTTER PILOT PIN.mDesign Компактная отдельно стоящая пластиковая щетка для унитаза и держатель для ванной комнаты, ТВ-антенна ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПЛИТА RJ45 Сопло CAT6 , насадка для очистки 10 шт. От 0,3 мм до 0,5 мм для экструдера Hotend E3D с головкой 3D J,


ТВ-АНТЕННА СЕТЬ ДАННЫЕ СЕТИ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6

ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6

ТВ-АНТЕННА СЕТЬ ETHERNET РОЗЕТКА ДАННЫХ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6, ВЫХОДНАЯ НАСТЕННАЯ ПЛИТА RJ45 CAT6 ТВ-АНТЕННА СЕТЬ ETHERNET РАЗЪЕМ ДАННЫХ ИНТЕРНЕТА, ТВ-АНТЕННА RJ45 CAT6 СЕТЬ ETHERNET РОЗЕТКА ДЛЯ ИНТЕРНЕТА РАЗЪЕМ.

ТВ-АНТЕННА ДЛЯ ДАННЫХ СЕТИ ETHERNET РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6 Электрооборудование

ТВ-АНТЕННА ДЛЯ ДОМА ETHERNET ДАННЫЕ СЕТИ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6 Электрооборудование
  1. Дом
  2. Дом и сад
  3. Товары для дома
  4. Электрооборудование
  5. Электрические розетки, переключатели и аксессуары
  6. Электрические розетки и розетки
  7. ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ РАЗЪЕМ ДЛЯ ИНТЕРНЕТА РОЗЕТКА СЕТЬ ИНТЕРНЕТ 6 РОЗЕТКА РОЗЕТКА ДЛЯ ИНТЕРНЕТА РОЗЕТКА СЕТЬ 6 RJS ВЫХОДНАЯ НАСТЕННАЯ ПЛИТА RJ45 CAT6 ТВ-АНТЕННА СЕТЬ ETHERNET, винты крышки в комплекте, Размер: 74×117 мм, Пикап и обслуживание от 2148, Горизонтальная или вертикальная установка, Использование для: 1 данных + 1 ТВ, Наши Рекомендуемые продукты, Модные продукты с приливным потоком, Стоимость меньше всего Кстати, лучшая цена на бесплатную доставку по всему миру.ТВ-АНТЕННА ДЛЯ ДАННЫХ СЕТИ ETHERNET РАЗЪЕМ НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6, ТВ-АНТЕННА ETHERNET СЕТЬ РАЗЪЕМ ДЛЯ ДАННЫХ ИНТЕРНЕТ НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6.







    Винты крышки входят в комплект, если товар не сделан вручную или не был упакован производителем в не розничной упаковке, неповрежденный товар в оригинальной упаковке, если упаковка применима, неоткрытая, Состояние :: Новое: Бренд -new, mpn:: 7888: Модифицированный элемент:: Нет. См. полную информацию в списке продавца, неиспользованный, См. все определения условий: Продукт не для отечественного производства:: Нет, Использовать для: 1data + 1TV, UPC:: 6942138916508, например в виде коробки без надписи или полиэтиленового пакета.ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ РОЗЕТКА ИНТЕРНЕТ НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6. Упаковка должна быть такой же, как в розничном магазине, Размер: 74×117мм, Самовывоз и обслуживание от 2148, Горизонтальная или вертикальная установка. Custom Bundle:: No: brand:: hidollar.

    ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6



    ТВ-АНТЕННА ETHERNET СЕТЬ ДАННЫЕ ИНТЕРНЕТ РОЗЕТКА НАСТЕННАЯ ПАНЕЛЬ RJ45 CAT6


    максвелл.emcays.com В комплект входят винты для крышки, Размер: 74×117 мм, Пикап и обслуживание с 2148 года, Горизонтальная или вертикальная установка, Использование для: 1 данных + 1 ТВ, Наши рекомендуемые товары, Модные товары для приливов, Полная стоимость меньше, лучшая цена бесплатно по всему миру перевозки.

    Влияние влаги на коаксиальные кабели и воздействие влаги на триаксиальные кабели

    Влага: враг

    Поступали сообщения об установках TCAS II, показывающих признаки износа радиочастотного кабеля всего через несколько лет эксплуатации.Причина этих проблем была обнаружена во влаге либо в коаксиальном кабеле у антенного разъема, либо внутри самого разъема.

    Влага, попавшая внутрь соединителя, может вызывать эффекты от незаметных до серьезных, в зависимости от требований системы. Но будьте уверены, , что на кабельную сборку, , попадет влага. Экраны и проводник могут подвергнуться коррозии, особенно если при установке разъема очистка выполняется не очень тщательно. Однако даже если коррозия не разовьется, влага, присутствующая в соединителе или диэлектрике, может изменить характеристическое сопротивление кабеля.При изменении импеданса увеличивается отражение сигнала (КСВН). В результате чувствительная система может стать ненадежной или, что еще хуже, выйти из строя.

    Прежде чем делать однозначный обвинительный акт в отношении разъемов, кабелей, методов сборки и / или монтажа кабелей, давайте рассмотрим факторы, которые могут создать эту проблему.

    Влага может скапливаться внутри антенного разъема в результате многократного воздействия значительных перепадов температуры и атмосферного давления в присутствии значительной относительной влажности.(См. , рис. 1 .) В коммерческих реактивных самолетах (которые составляют большинство установок TCAS II) температура воздуха на коже может колебаться от, скажем, + 120 ° F на рампе Phoenix до — 60 ° F на высоте 35000 футов. Давление может измениться от примерно 30 дюймов ртутного столба на уровне моря до примерно 7 дюймов (падение на 75%) на высоте 35 000 футов; Однако герметизация кабины может снизить эффект примерно до 15%.

    Такие изменения температуры могут привести к осаждению влаги в воздухе, а падение давления в кабине может создать частичный вакуум в разъеме и вокруг него.Во время спуска, хотя нагревание кожи имеет тенденцию возвращать влагу в воздух, некоторая ее часть может попасть в соединитель, когда давление вернется на более высокий уровень. Все это происходит по-разному; Условия внутри соединителя не будут меняться так быстро, как окружающие. Со временем он снова выровняется, но невозможно узнать, что «через какое-то время» может произойти.

    Рискуя преуменьшить преимущества более новых, более мягких, более пористых диэлектрических материалов, похоже, что они тоже могут быть причастны к этому.Их меньшие потери, меньший диаметр и меньший вес являются важными элементами при выборе кабелей для бортовых применений, но за это приходится платить. Это связано с пористостью диэлектрика. Фактически, слои тонкой ленты Teflon®, намотанные вокруг центрального проводника, напоминают рулон гофрированного картона. Вы можете представить себе пространства, в которые можно попасть «всякой всячине». [Разумеется, преувеличенная аналогия.]

    Кабели с твердым диэлектриком появились задолго до TCAS и могут рассматриваться как решение, но следует отметить, что они вряд ли устойчивы к воздействию влаги, а внутренняя часть разъема все еще является ловушкой для влаги.Твердый диэлектрик менее абсорбирует, но риски коррозии для проводника и экранов одинаковы. Есть и другие недостатки: кабели из твердого диэлектрика могут добавить несколько фунтов к установке и будут занимать больше места из-за большего диаметра, необходимого для удовлетворения требований к потерям. Они более жесткие и требуют большего радиуса изгиба, поэтому при установке могут потребоваться другие особенности прокладки. Эти проблемы часто диктуют выбор конструкции с более высокими характеристиками.

    Так вот, по крайней мере теоретически, влага, которая попадает внутрь, тоже может выйти.Учитывая условия (и свободу) высыхания, проблема могла быть только временной. Верно?

    На самом деле, застрять в крошечном пространстве разъема, вернуться к принципу «сухой, как в день» просто непрактично — еще более маловероятно, учитывая тот факт, что вода в диэлектрике не просто сидит там. ждет, чтобы испариться или вылиться. Возможно, он попал обратно в кабель из-за капиллярного действия. Удаление сухим теплом в вакууме возможно, но даже если оно сработало, это (1) утомительно, (2) требует специального оборудования и (3) требует отсоединения и восстановления соединения на пораженном конце.Все это, прежде всего, не считая R&R установленных кабелей!

    Таким образом, становится очевидным, что предотвращение проблемы имеет жизненно важное значение: предотвращение свободного попадания влаги в разъем.

    ARINC Характеристика 735 не требует специальных погодозащищенных антенных разъемов. Фактически, когда он был принят, риски попадания влаги в усовершенствованный легкий коаксиальный кабель, вероятно, не принимались во внимание. (Эти проблемы не упоминаются в характеристике.)

    Доступны погодозащищенные соединители, но никто не знает их долговременной способности блокировать прохождение вредной влаги.Однако мы знаем, что защита от атмосферных воздействий помогает. Задача состоит в том, чтобы предотвратить просачивание влаги в пространство внутри разъема, где она может попасть на оголенный конец кабеля.

    Ничто из пластика не будет полностью защищать от молекул воды в воздухе, но погодные уплотнения будут препятствовать образованию конденсата. Слой термоусадочной трубки с двойными стенками (термоклей на внутренней стороне) поверх кабеля и фиксированный конец герметичного разъема обеспечивает снятие напряжения, но сам по себе не обеспечивает достаточной защиты от влаги.

    Герметичное уплотнение является идеальным, поскольку оно блокирует прохождение мельчайших молекул. Это обычное явление в таких ситуациях, как микросхемы в керамическом корпусе, лампочки и т. Д., Где не должно быть никаких шансов, что внешняя атмосфера попадет на чувствительный интерьер. Однако настоящее герметичное уплотнение достигается только при перетекании металла в стекло или керамику — очевидно, это высокотемпературная операция, но не практична в кабелях или в большинстве других вещей в этом отношении.

    Роль ПИК

    С самого начала PIC поставляла герметичные антенные разъемы на коаксиальных узлах, которые мы производим для TCAS II, TCAS I, Mode S, GPS, SATCOM, MLS и других радиочастотных приложений.Кроме того, дополнительная защита двухслойной термоусадочной трубки является стандартной для всех кабельных сборок PIC. Эти две меры уплотнения обеспечивают максимальную практическую защиту от водопоглощения в коаксиальных антенных разъемах.

    Беспокойство коммерческой авиации, особенно всех пользователей TCAS II, по поводу воздействия влаги на антенные кабели вполне реально. Некоторые предполагают, что исправлению и предотвращению будущих системных проблем будет уделяться постоянное внимание, пока не будет больше ответов.

    Дело в том, что всевозможные соединения в самолетах подвержены загрязнению окружающей среды.К проблемным соединениям относятся соединения со следующими параметрами:

    • RF выше 100 МГц
    • Системные бюджеты убытков
    • Соединения на антенне
    • Расположение безнапорной кабины

    Из них очевидно, что существует большая близость к широким колебаниям температуры на антенне. В сочетании с влажностью в атмосфере (в отличие от текущей воды, которая может указывать на утечку в антенне или вокруг нее) будет поглощение — и не обязательно небольшое.Один крупный производитель планеров сообщает, что влага может глубоко проникать в диэлектрики из расширенной ленты (типичные для коаксиальных кабелей с низкими потерями) на расстоянии до четырех футов от разъема. (См. «В защиту кабеля с малыми потерями» в конце этого документа.)

    Хотя эффекты потерь могут быть незаметны на таком расстоянии, очевидно, что чем длиннее пролет кабеля с влажным диэлектриком, тем больше затухание. Это загрязнение тем, что можно было бы классифицировать как дистиллированная вода (помните, в воздухе) существенно изменяет диэлектрическую проницаемость, влияя на импеданс кабеля.В результате увеличивается КСВ и возникают потери.

    Любой кабель в системах, где указаны минимальные потери, подвержен риску, особенно те, которые произведены с меньшим запасом хода, чем другие, и некоторые параметры системы накладывают на это ограничение. См. Таблица 1 .

    Серьезные последствия

    Были сбои TCAS и режима S, связанные с влажностью антенных кабелей. В этом случае потенциальные последствия имеют далеко идущие последствия.

    Во-первых, основная роль транспондеров режима S заключается не в том, чтобы передавать отчеты соседним воздушным судам, оборудованным системой TCAS, а в том, чтобы отвечать на радар УВД для безопасного управления воздушными трассами. Это также относится к транспондерам режима A и режима C.

    Другая сложность заключается в том, что, хотя некоторые транспондеры режима S настроены на уведомление экипажа об отказе, некоторые нет. Двойные транспондеры могут быть не в состоянии преодолеть такой отказ, поскольку он возникает в одном общем элементе системы: антенном кабеле.

    Так что такая простая вещь, как незащищенное коаксиальное соединение, может заставить транспондер замолчать без предупреждения. Несмотря на нашу уверенность в нашей системе управления воздушным движением, это увеличивает нагрузку на воздушные суда, которые не могут предоставить полезные, если не жизненно важные данные.

    Ремонт

    Разъемы

    типа C, используемые в антеннах режима S, более восприимчивы к проникновению влаги, чем TNC, которые используются в антеннах TCAS. Вероятно, виновато давление на прокладку ответной части; Тип C имеет байонетный фитинг, а TNC навинчиваются на соответствующие разъемы с возможностью (и вероятностью) более плотного прилегания к прокладке.См. Рисунок 2 . Оба, однако, были связаны с проблемами влажности.

    Далее, если путь для влаги в месте ввода кабеля не загерметизирован, он также может быть широко открыт. Кто-то может возразить, что, если он настолько открыт, он будет вытеснять влажный воздух так же легко, как и втягивать его, оставляя соединение в равновесии с окружающей средой. Однако таких событий никогда не бывает полностью вспять; абсорбирующий диэлектрик кабеля всегда будет «немного пить» в присутствии влаги.Это типичный принцип капиллярного действия.

    Если участок влажного кабеля можно полностью высушить, что практически невозможно, или удалить (сколько вы отрезаете?), Он может быть повторно заделан и заслуживает как можно тщательной герметизации.

    Некоторые предположения

    Следующее может сделать это немного менее грозным, но имейте в виду, что это предположения.

    Можно предположить, что наихудшее поглощение приходится на первые несколько дюймов кабеля.Эта длина будет больше в кабелях с низкими потерями, чем в кабелях типа RG с твердым диэлектриком. Во-вторых, можно предположить, что разрезание и повторная заделка кабеля новым, должным образом загерметизированным соединителем (а не просто обернутой двустенной термоусадочной трубкой) решит проблему. Однако уверенность в восстановлении характеристик кабеля достигается только при соответствующем тестировании на потери, КСВН, задержку и фазовый угол (при необходимости).

    Если удаленная длина должна более надежно устранить «всю» захваченную влагу, это может привести к слишком сильному укорачиванию кабеля.Добавить еще кусок? Не хорошая идея. Теперь вы начинаете идти на компромисс.

    Вот еще одна последняя причина, по которой нужно укусить пулю и полностью заменить кабели: с отремонтированным кабелем все еще существует неопределенность в отношении захваченной влаги, которая со временем может усилить процесс коррозии и привести к еще одному виду отказа. Это помогает выиграть время? да. Есть ли преодоление проблемы? Только возможно.

    Профилактика — сейчас

    Существующие установки могут быть, а могут и не быть бомбой замедленного действия, но пока нет никаких закономерностей, позволяющих предположить, что какое-либо конкретное место или воздушное судно менее подвержены риску, чем другие.

    Тем не менее, принятие немедленных мер по добавлению защиты к сопряженным разъемам может, по крайней мере, отсрочить начало отказа кабеля / системы из-за влажности.

    Простого отсоединения разъема от его ответной части, просушивания обоих на воздухе и повторного соединения его с помощью термоусадочной муфты с двойными стенками по всему соединению, включая несколько дюймов кабеля, действительно недостаточно. Влага, остающаяся внутри кабеля и разъема, не только игнорируется; они попадают в ловушку.

    Фактическое снятие разъема с кабеля и повторная заделка после высыхания может временно дать приемлемые результаты, но это плохая секунда по сравнению с полной заменой кабеля.Само собой разумеется, что сменные разъемы должны быть устойчивыми к атмосферным воздействиям. ( Рисунок 3 иллюстрирует типичную защиту от атмосферных воздействий.)

    Окончательный анализ

    Хотя, безусловно, предстоит получить больше опыта, на данный момент было изучено следующее:

    • Проблемы с влагопоглощением хуже в кабелях с обернутыми диэлектриками, чем в кабелях с твердыми диэлектриками.
    • Поглощение влаги усугубляется резкими скачками давления и температуры, характерными для самолетов.
    • Одним из эффектов влаги является снижение диэлектрической проницаемости, изменение импеданса, ухудшение КСВН и увеличение потерь.
    • Максимальный потенциал уплотнения реализуется при использовании соединителей со встроенными уплотнениями и термоусадочной трубкой с двойными стенками или другим подходящим методом уплотнения.

    Безусловно, новые установки должны включать в себя соединители, которые по своей природе должны быть устойчивыми к атмосферным воздействиям — как на конце кабеля, так и на стыковочном конце — с прокладкой, спроектированной внутри. Дополнительная защита окружающей среды должна быть включена во время сборки кабеля и полностью покрывать Сопряженное соединение во время установки добавляет еще один уровень защиты.

    В защиту кабеля с низким уровнем потерь

    В последние годы достижения в области производства диэлектриков коаксиальных кабелей принесли нам больше воздуха — в частности, микроскопические пространства, встроенные в ленту Teflon®, которая наматывается на перекрывающуюся спираль вокруг центрального проводника.

    Конфигурация намотанной ленты и «ячейки» на открытом воздухе приводят к капиллярному действию, в некоторых отношениях как губка.

    Хотя это, по сути, больше способно втягивать и улавливать молекулы воды, это приводит к улучшению характеристик кабеля: в частности, к меньшим потерям, более высокой скорости распространения и меньшему весу — и это лишь некоторые из них.

    Эти достижения намного перевешивают риск заражения влагой, если будут приняты меры для создания подходящего барьера для воздействия влаги — или, что еще лучше, если они используются в контролируемой среде.

    В самолетах окружение почти враждебное. Тем не менее, меры, описанные в этой статье, могут уменьшить вредное воздействие влаги на критические параметры, и действительно уменьшают его.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2021 © Все права защищены.
