Регулятор мощности РМ-2

Регулятор мощности РМ 2 применяется для регулирования мощности активной нагрузки типа: инфракрасной лампы, нагревательный элемент, коллекторный мотор и др. Регулятор мощности РМ 2 может использоваться для автоматического регулирования и поддержания мощности нагрузки или поддержания стабильной температуры, без применения терморегулятора.



ПараметрЗначение
Диапазон входного напряжения при котором прибор сохраняет работоспособность, Вот 40 до 400
Диапазон задания напряжения поступающего на нагрузку, Вот 35 до 255
Стабильность поддержания заданного напряжения, В± 1
Функция разгона (обход регулировки)есть
Прибор может управлять любыми симисторами (триаками) с током управляющего электрода, А≤ 1,0
Гарантия24 мес.

Корпус прибора из пластмассы не поддерживающей горение. Крепится на стандартную DIN рейку и занимает место эквивалентное трем стандартным токовым автоматам.

Общее описание

Цифровой высокоточный регулятор мощности РМ-2 с функцией разгона предназначен для поддержания заданного высокостабильного (среднеквадратичного) значения напряжения переменного тока 220 В с частотой 50 Гц. Прибор применяется в различных технологических процессах на производстве и в быту: для регулирования мощности осветительных и электронагревательных приборов, трубчатых электронагревателей, в системах обогрева «тёплый пол», регулировки оборотов коллекторных двигателей переменного тока и приводов различного оборудования.

Также, используется совместно с четырехканальным терморегулятором ИРТ-4К для создания своими руками ректификационной колоны или продвинутого самогонного аппарата с полностью автоматизированным процессом работы.

Назначение

Регулятор мощности РМ-2 AKIP-DON – это высокоточный цифровой прибор для поддержания на заданном уровне среднеквадратичного значения напряжения, которое подается на интересующее нас устройство или оборудование. Вследствие того, что установленная величина питания, которая подается к нагрузке с помощью регулятора мощности РМ-2, остается неизменной, неизменными остаются и потребление электроэнергии, и выходные характеристики работы (например — температура нагрева, скорость вращения).

Применяется в различных сферах для автоматизации процессов на производстве и в бытовых целях. С помощью РМ-2 можно обеспечить постоянные параметры потребляемой мощности для управления и поддержания заданной температуры или уровня освещения, управлять и регулировать частоту вращения некоторых коллекторных электродвигателей и приводов.

Краткие технические характеристики регулятора мощности РМ-2 AKIP-DON

  • Рабочий диапазон напряжений – 40 — 400 В
  • Программируемое напряжение на выходе – 35 — 255 В
  • Стабильность Uвых – ± 1 В
  • Функция разгона (обход регулировки) – есть
  • Максимальный ток управления симистором, не более – 1 А
  • Монтаж на DIN-рейку, ширина 53 мм – 3 модуля
  •

Описание и принцип работы регулятора мощности РМ-2

Электронный регулятор мощности РМ-2 AKIP-DON – это устройство, которое управляет полупроводниковым элементом (в нашем случае симистором), в соответствии с заданным пользователем значением напряжения для обеспечения постоянно одинаковой мощности работы нагрузки. С помощью регулятора мощности РМ-2, возможно регулировать и поддерживать на одном уровне яркость освещения, нагрев ТЭН ов, обогревателей, дистилляторов, ректификационных колонн, работу асинхронных электродвигателей.

Принцип работы регулятора мощности РМ 2 состоит в том, что он подает управляющие импульсы на силовой элемент (симистор), и таким образом, то открывая, то закрывая его, удерживает на выходе высокоточное и стабильное среднеквадратичное значение заданного напряжения. Полученная форма питания подходит не для всех потребителей, но для их большинства. Можно применять для всех активных нагрузок и для некоторых реактивных. Применение для реактивных нагрузок определяется степенью искажения синусоидальной формы напряжения (зависит от разницы Uвх сети и Uвых заданного, больше разница – больше искажения) и ее воздействием на конкретный прибор с емкостной или индуктивной составляющей. Определяется паспортными данными или методом испытания.

Надо понимать, что данная схема не является стабилизатором напряжения и не может выдать величины, более тех, что поступают на ее вход. Для примера: нельзя получить стабильные 210 вольт, если у нас на входе 180-200. Т.е. прибор может стабильно поддерживать установленное значение, например 220В, если колебания в сети Uвх ≥ 220 В. Или Uвых = 180В, если Uвх ≥ 180 В. Может уменьшить, но не может увеличить.

Методика правильного расчета мощности ТЭНа и напряжения для получения нужных показателей нагрева, приведена в описании его полного аналога, но в уменьшенном варианте корпуса ( с 3-х до 2-ух модулей) для экономии места в РЩ — модель РМ-2-mini. Там же естьготовая таблица расчетных значений для основных номиналов ТЭНов.

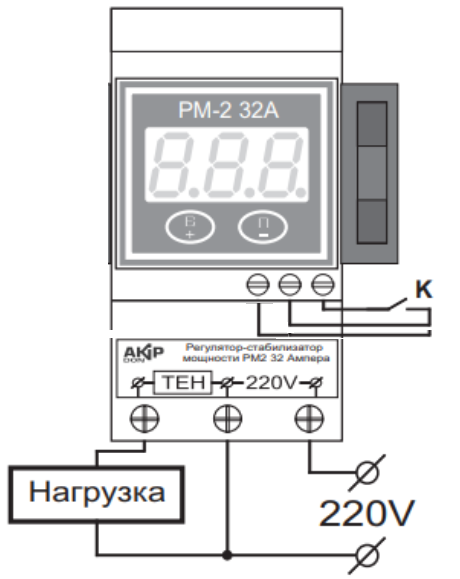

Схема подключения регулятора мощности РМ-2

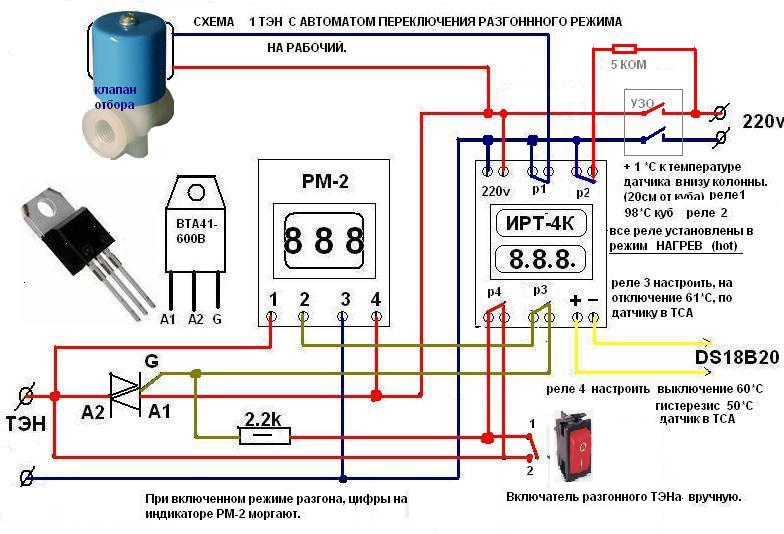

Схема подключения нагрузки с использованием регулятора мощности РМ-2 и внешнего силового коммутирующего элемента приведена ниже. Также справа приведен перечень возможных к применению силовых полупроводников.



При выборе симистора, для надежной работы, его мощность надо брать с запасом не менее 30% от планируемой мощности нагрузки и размещать на радиаторе охлаждения с соответствующей теплоотдачей. Также, его коммутируемое напряжение должно быть не менее чем в 2 раза больше, чем предполагаемое входное.

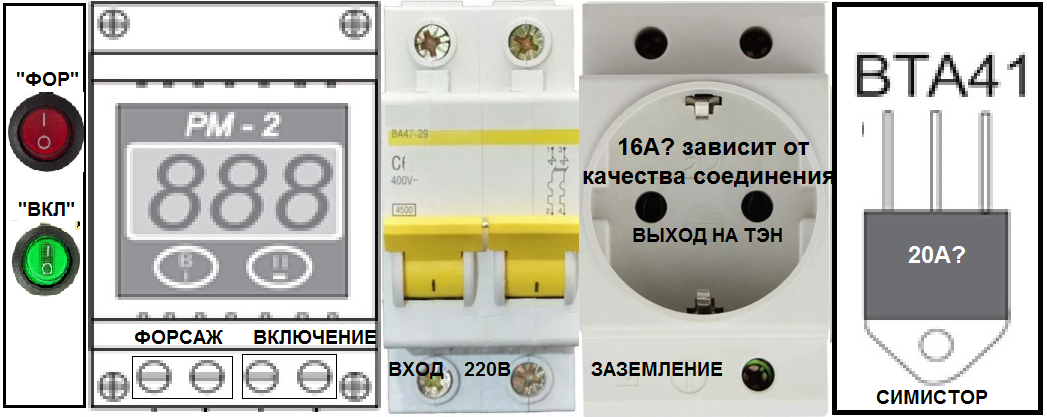

Если мощность планируемой нагрузки (например нагревателя) не превышает 3 кВт и у Вас нет желания самому собирать силовую часть устройства для точного поддержания заданного напряжения и мощности — предлагаем рассмотреть полностью готовый к использованию вариант аналогичного прибора — высокоточный цифровой регулятор мощности РМ-2-16А, который конструктивно уже оснащен встроенным силовым полупроводниковым элементом и системой активного принудительного охлаждения.

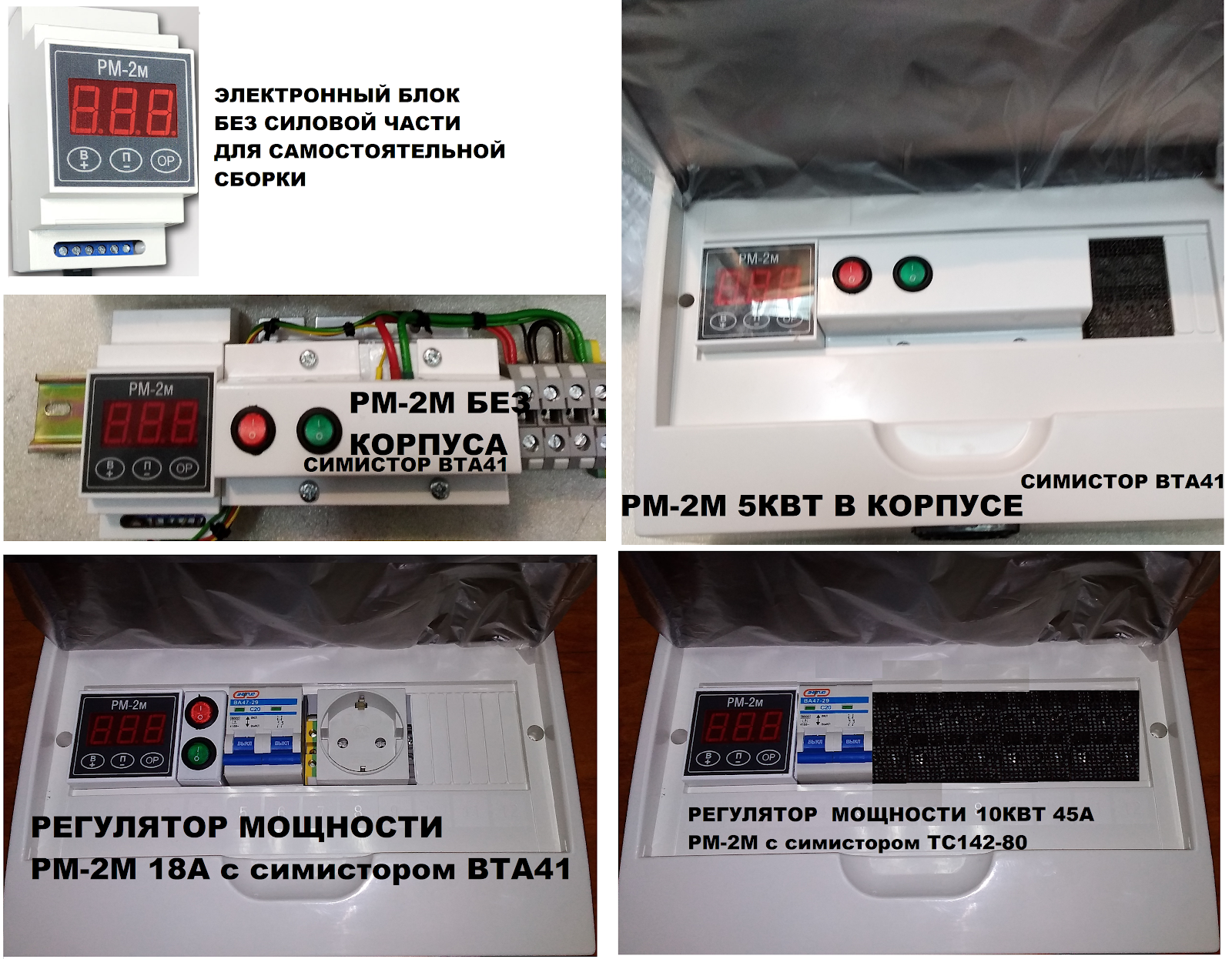

Также, на нашем сайте в линейке есть более мощная заводская модель этого же производителя, для быстрого монтажа с независимой конструкцией и без применения дополнительного оборудования, с максимальной нагрузкой до 7 кВт — регулятор мощности РМ-2-32А.

Настройка регулятора мощности РМ-2

На индикаторе прибора в цифровом виде отображается или напряжение на входе прибора или на его выходе, в зависимости от установленных настроек. Через 4 секунды после включения, подается сигнал управления на включение нагрузки. После этого, с помощью кнопок «В+» и «П-», производится настройка регулятора мощности РМ-2. Для этого используем следующую последовательность:

«В+» — нажимая входим в режим настройки, выбираем на индикаторе:

  • «УН» — установка Uвых
  • «ПВ» — показания вольтметра – Uвх или Uвых

«П-» — выбираем одно из двух — «УН» или «ПВ»

При выборе «УН» — в младшем разряде появляется точка. После этого, кнопками «+» и «-», производим настройку, отпускаем и через 5 секунд происходит включение. После окончания настройки все параметры хранятся в энергонезависимой памяти. При выборе «ПВ» — нажимая «П-», изменяем показания вольтметра для отображения либо входящего, либо исходящего U-ния.

Аварийная индикация регулятора мощности РМ-2 AKIP-DON

Если прибор не может выдать нужное нам напряжение на выходе по причине его низкого значения на входе – цифровой индикатор будет мигать и отображать входящее U-ние. Тоже самое произойдет, если выйдет из строя внешний силовой элемент, что позволит вовремя выявить поломку и произвести его замену.

Достоинства и недостатки

Достоинства:

  • надежность и качество
  • цифровая индикация напряжения на входе и выходе
  • высокая точность среднеквадратичного значения Uвых
  • можно управлять как малыми так и очень мощными нагрузками
  • есть возможность калибровки вольтметра
  • простое меню
  • аварийная сигнализация

Недостатки:

  • подходит не для всех реактивных нагрузок

Гарантия: 24 мес.



Регулятор мощности РМ-2

Регулятор мощности РМ-2

Цифровой высокоточный регулятор мощности РМ-2 с функцией разгона (новая модель) в комплекте с симистором ВТА26 (25А, 600В), предназначен для поддержания заданного высокостабильного (среднеквадратичного) значения напряжения переменного тока 220 В с частотой 50 Гц. Прибор применяется в различных технологических процессах на производстве и в быту: для регулирования мощности осветительных и электронагревательных приборов, трубчатых электронагревателей, в системах обогрева «тёплый пол», регулировки оборотов коллекторных двигателей переменного тока и приводов различного оборудования.

Также, используется совместно с четырехканальным терморегулятором ИРТ-4К для создания своими руками ректификационной колоны или продвинутого самогонного аппарата с полностью автоматизированным процессом работы.

Назначение

Регулятор мощности РМ-2 PST (до 2020 г. выпускался AKIP-DON) – это высокоточный цифровой прибор для поддержания на заданном уровне среднеквадратичного значения напряжения, которое подается на интересующее нас устройство или оборудование. Вследствие того, что установленная величина питания, которая подается к нагрузке с помощью регулятора мощности РМ-2, остается неизменной, неизменными остаются и потребление электроэнергии, и выходные характеристики работы (например — температура нагрева, скорость вращения).

Применяется в различных сферах для автоматизации процессов на производстве и в бытовых целях. С помощью РМ-2 можно обеспечить постоянные параметры потребляемой мощности для управления и поддержания заданной температуры или уровня освещения, управлять и регулировать частоту вращения большинства коллекторных электродвигателей и приводов.

Если мощность нагрузки не превышает 400вт — можно использовать полностью готовый к быстрому подключению и использованию вариант — регулятор мощности в розетку 220В РМ-2-2А для маломощных бытовых нагрузок (вентилятор, паяльник, лампа) с потреблением тока до 2А.

Управление функцией разгона

Функция для быстрого разогрева емкости или нагрева в другом процессе — «разгон», реализована путем замыкания или размыкания между контактами 1 и 2 РМ-2. При замыкании этой цепи — подается управляющий сигнал на полное открытие симистора и на выход проходит все входное напряжение. Цепь маломощная, ток до 20мА, так что для ее коммутации в ручном режиме подходит любая кнопка, даже микропереключатель самого маленького номинала. Главное требование — отсутствие ее «подсветки» от какого-либо внешнего напряжения (потенциала).

Для автоматизированного управления функцией «разгона» (ее отключение при достижении заданной температуры) применяется внешнее включение-выключение через размыкающий контакт таймера регулятора отбора ШИМ-2 с декрементом, с 2-мя встроенными независимыми терморегуляторами для реализации одновременного регулирования скорости отбора (управление электромагнитным клапаном) и контроля нагрева емкости на максимальной мощности ТЭНа.

Краткие технические характеристики регулятора мощности РМ-2 PST

Рабочий диапазон напряжений – 40 — 400 В

Программируемое напряжение на выходе – 35 — 255 В

Стабильность Uвых – ± 1 В

Функция разгона (обход регулировки) – есть

Максимальный ток управления симистором, не более – 1 А

Комплектация – упаковка, прибор РМ-2, инструкция, + симистор ВТА26-600BRG STM на 25A (5кВт) оригинал (подарок)

Монтаж на DIN-рейку, ширина 53 мм – 3 модуля

Описание и принцип работы регулятора мощности РМ-2

Электронный регулятор мощности РМ-2 PST (AKIP-DON до 2020 г.) – это устройство, которое управляет полупроводниковым элементом (в нашем случае симистором), в соответствии с заданным пользователем значением напряжения для обеспечения постоянно одинаковой мощности работы нагрузки. С помощью регулятора мощности РМ-2, возможно регулировать и поддерживать на одном уровне яркость освещения, нагрев ТЭН ов, обогревателей, дистилляторов, ректификационных колонн, работу асинхронных электродвигателей.

Принцип работы регулятора мощности РМ 2 состоит в том, что он подает управляющие импульсы на силовой элемент (симистор), и таким образом, то открывая, то закрывая его, удерживает на выходе высокоточное и стабильное среднеквадратичное значение заданного напряжения. Полученная форма питания подходит не для всех потребителей, но для их большинства. Можно применять для всех активных нагрузок и для некоторых реактивных. Применение для реактивных нагрузок определяется степенью искажения синусоидальной формы напряжения (зависит от разницы Uвх сети и Uвых заданного, больше разница – больше искажения) и ее воздействием на конкретный прибор с емкостной или индуктивной составляющей. Определяется паспортными данными или методом испытания.

Надо понимать, что данная схема не является стабилизатором напряжения и не может выдать величины, более тех, что поступают на ее вход. Для примера: нельзя получить стабильные 210 вольт, если у нас на входе 180-200. Т.е. прибор может стабильно поддерживать установленное значение, например 220В, если колебания в сети Uвх ≥ 220 В.

Или Uвых = 180В, если Uвх ≥ 180 В. Может уменьшить, но не может увеличить.

Методика правильного расчета мощности ТЭНа и напряжения для получения нужных показателей нагрева, приведена в описании его полного аналога, но в уменьшенном варианте корпуса ( с 3-х до 2-ух модулей) для экономии места в РЩ — модель РМ-2-mini. Там же есть готовая таблица расчетных значений для основных номиналов ТЭНов.

Схема подключения регулятора мощности РМ-2

Схема подключения нагрузки с использованием регулятора мощности РМ-2 и внешнего силового коммутирующего элемента приведена ниже. Также справа приведен перечень возможных к применению силовых полупроводников.
