Рентгеновское излучение — Википедия

Рентгенограмма грудной клетки человека (прямая передняя проекция).

Рентге́новское излуче́ние — электромагнитные волны, энергия фотонов которых лежит на шкале электромагнитных волн между ультрафиолетовым излучением и гамма-излучением (от ~100 эВ до ~1 МэВ), что соответствует длинам волн от ~10^3,1 до ~10⁻²Å (от ~10 до ~10⁻³нм)^[1].

Положение на шкале электромагнитных волн[править | править код]

Энергетические диапазоны рентгеновского излучения и гамма-излучения перекрываются в широкой области энергий. Оба типа излучения являются электромагнитным излучением и при одинаковой энергии фотонов — эквивалентны. Терминологическое различие лежит в способе возникновения — рентгеновские лучи испускаются при участии электронов (либо связанных в атомах, либо свободных) в то время как гамма-излучение испускается в процессах девозбуждения атомных ядер. Фотоны характеристического (то есть испускаемого при переходах в электронных оболочках атомов) рентгеновского излучения имеют энергию от 10 эВ до 250 кэВ, что соответствует излучению с частотой от 2⋅10

15 до 6⋅10¹⁹ Гц и длиной волны 0,005—100 нм (общепризнанного определения нижней границы диапазона рентгеновских лучей в шкале длин волн не существует). Мягкое рентгеновское излучение характеризуется наименьшей энергией фотона и частотой излучения (и наибольшей длиной волны), а жёсткое рентгеновское излучение обладает наибольшей энергией фотона и частотой излучения (и наименьшей длиной волны). Жёсткое рентгеновское излучение используется преимущественно в промышленных целях. Условная граница между мягким и жёстким рентгеновским излучением на шкале длин волн находится около 2 Å (≈6 кэВ)

[1].

Рентгеновские трубки[править | править код]

Схематическое изображение рентгеновской трубки. X — рентгеновские лучи, K — катод, А — анод (иногда называемый антикатодом), С — теплоотвод, U_h — напряжение накала катода, U_a — ускоряющее напряжение, W_in — впуск водяного охлаждения, W_out — выпуск водяного охлаждения

Рентгеновские лучи возникают при сильном ускорении заряженных частиц (тормозное излучение), либо при высокоэнергетических переходах в электронных оболочках атомов или молекул. Оба эффекта используются в рентгеновских трубках. Основными конструктивными элементами таких трубок являются металлические катод и анод (ранее называвшийся также

антикатодом). В рентгеновских трубках электроны, испущенные катодом, ускоряются под действием разности электрических потенциалов между анодом и катодом (при этом рентгеновские лучи не испускаются, так как ускорение слишком мало) и ударяются об анод, где происходит их резкое торможение. При этом генерируется тормозное излучение в рентгеновском диапазоне с непрерывным спектром и одновременно выбиваются электроны из внутренних электронных оболочек атомов анода. На пустые места (вакансии) в оболочках переходят другие электроны атома из его внешних оболочек, что приводит к испусканию рентгеновского излучения с характерным для материала анода линейчатым спектром энергий (характеристическое излучение, чьи частоты определяются законом Мозли: ν=A(Z−B),{\displaystyle {\sqrt {\nu }}=A(Z-B),} где Z — атомный номер элемента анода, A и B — константы для определённого значения главного квантового числа n электронной оболочки). В настоящее время аноды изготавливаются главным образом из керамики, причём та их часть, куда ударяют электроны, — из молибдена или меди.

Трубка Крукса

В процессе ускорения-торможения лишь около 1% кинетической энергии электрона идёт на рентгеновское излучение, 99 % энергии превращается в тепло.

Ускорители частиц[править | править код]

Рентгеновское излучение можно получать также и на ускорителях заряженных частиц. Так называемое синхротронное излучение возникает при отклонении пучка частиц в магнитном поле, в результате чего они испытывают ускорение в направлении, перпендикулярном их движению. Синхротронное излучение имеет сплошной спектр с верхней границей. При соответствующим образом выбранных параметрах (величина магнитного поля и энергия частиц) в спектре синхротронного излучения можно получить и рентгеновские лучи.

Длины волн (нм, в числителе) и энергии (эВ, в знаменателе) спектральных линий K-серий для ряда анодных материалов^[2]

Обозначения линии (в нотации Сигбана)	Kα₁ (переход L3→K)	Kα₂ (переход L2→K)	Kβ₁ (переход M3→K)	Kβ5 (переход M5→K)	K (край)
Cr	0,22897260(30)5414,8045(71)	0,22936510(30)5405,5384(71)	0,20848810(40)5946,823(11)	0,2070901(89)5986,97(26)	0,2070193(14)5989,017(40)
Fe	0,1936041(3)6404,0062(99)	0,1939973(3)6391,0264(99)	0,1756604(4)7058,175(16)	0,174423(15)7108,26(60)	0,1743617(5)7110,747(20)
Co	0,17889960(10)6930,3780(39)	0,17928350(10)6915,5380(39)	0,16208260(30)7649,445(14)	0,1608934(44)7705,98(21)	0,16083510(42)7708,776(20)
Ni	0,16579300(10)7478,2521(45)	0,16617560(10)7461,0343(45)	0,15001520(30)8264,775(17)	0,1488642(59)8328,68(33)	0,14881401(36)8331,486(20)
Cu	0,154059290(50)8047,8227(26)	0,154442740(50)8027,8416(26)	0,13922340(60)8905,413(38)	0,1381111(44)8977,14(29)	0,13805971(31)8980,476(20)
Zr	0,07859579(27)15774,914(54)	0,07901790(25)15690,645(50)	0,07018008(30)17666,578(76)	0,069591(15)17816,1(38)	0,06889591(31)17995,872(80)
Mo	0,070931715(41)17479,372(10)	0,0713607(12)17374,29(29)	0,0632303(13)19608,34(42)	0,0626929(74)19776,4(23)	0,061991006(62)20000,351(20)
Ag	0,055942178(76)22162,917(30)	0,05638131(26)21990,30(10)	0,04970817(60)24942,42(30)	0,0493067(30)25145,5(15)	0,04859155(57)25515,59(30)
W	0,020901314(18)59318,847(50)	0,021383304(50)57981,77(14)	0,01843768(30)67245,0(11)	0,0183095(10)67715,9(38)	0,0178373(15)69508,5(58)

Длина волны рентгеновских лучей сравнима с размерами атомов, поэтому не существует материала, из которого можно было бы изготовить линзу для рентгеновских лучей. Кроме того, при перпендикулярном падении на поверхность рентгеновские лучи почти не отражаются. Несмотря на это, в рентгеновской оптике были найдены способы построения оптических элементов для рентгеновских лучей. В частности, выяснилось, что их хорошо отражает алмаз^[3].

Рентгеновские лучи могут проникать сквозь вещество, причём различные вещества по-разному их поглощают. Поглощение рентгеновских лучей является важнейшим их свойством в рентгеновской съёмке. Интенсивность рентгеновских лучей экспоненциально убывает в зависимости от пройденного пути в поглощающем слое (

I = I₀e^-kd, где d — толщина слоя, коэффициент k пропорционален Z³λ³, Z — атомный номер элемента, λ — длина волны).

Поглощение происходит в результате фотопоглощения (фотоэффекта) и комптоновского рассеяния:

• Под фотопоглощением понимается процесс выбивания фотоном электрона из оболочки атома, для чего требуется, чтобы энергия фотона была больше некоторого минимального значения. Если рассматривать вероятность акта поглощения в зависимости от энергии фотона, то при достижении определённой энергии она (вероятность) резко возрастает до своего максимального значения. Для более высоких значений энергии вероятность непрерывно уменьшается. По причине такой зависимости говорят, что существует граница поглощения. Место выбитого при акте поглощения электрона занимает другой электрон, при этом испускается излучение с меньшей энергией фотона, происходит т. н. процесс флуоресценции.
• Рентгеновский фотон может взаимодействовать не только со связанными электронами, но и со свободными, а также слабосвязанными электронами. Происходит рассеяние фотонов на электронах — т. н. комптоновское рассеяние. В зависимости от угла рассеяния, длина волны фотона увеличивается на определённую величину и, соответственно, энергия уменьшается. Комптоновское рассеяние, по сравнению с фотопоглощением, становится преобладающим при более высоких энергиях фотона
  [4].

Биологическое воздействие[править | править код]

Рентгеновское излучение является ионизирующим. Оно воздействует на ткани живых организмов и может быть причиной лучевой болезни, лучевых ожогов и злокачественных опухолей. По причине этого при работе с рентгеновским излучением необходимо соблюдать меры защиты. Считается, что поражение прямо пропорционально поглощённой дозе излучения. Рентгеновское излучение является мутагенным фактором.

Регистрация[править | править код]

• Эффект люминесценции. Рентгеновские лучи способны вызывать у некоторых веществ свечение (флюоресценцию). Этот эффект используется в медицинской диагностике при рентгеноскопии (наблюдение изображения на флюоресцирующем экране) и рентгеновской съёмке (рентгенографии). Медицинские фотоплёнки, как правило, применяются в комбинации с усиливающими экранами, в состав которых входят рентгенолюминофоры, которые светятся под действием рентгеновского излучения и засвечивают светочувствительную фотоэмульсию. Метод получения изображения в натуральную величину называется рентгенографией. При флюорографии изображение получается в уменьшенном масштабе. Люминесцирующее вещество (сцинтиллятор) можно оптически соединить с электронным детектором светового излучения (фотоэлектронный умножитель, фотодиод и т. п.), полученный прибор называется сцинтилляционным детектором. Он позволяет регистрировать отдельные фотоны и измерять их энергию, поскольку энергия сцинтилляционной вспышки пропорциональна энергии поглощённого фотона.
• Фотографический эффект. Рентгеновские лучи, также, как и обычный свет, способны напрямую засвечивать фотографическую эмульсию. Однако без флюоресцирующего слоя для этого требуется в 30—100 раз бо́льшая экспозиция (то есть доза). Преимуществом этого метода (известного под названием безэкранная рентгенография) является бо́льшая резкость изображения.
• В полупроводниковых детекторах рентгеновские лучи создают пары электрон-дырка в p-n-переходе диода, включённого в запирающем направлении. При этом протекает небольшой ток, амплитуда которого пропорциональна энергии и интенсивности падающего рентгеновского излучения. В импульсном режиме возможна регистрация отдельных рентгеновских фотонов и измерение их энергии.
• Отдельные фотоны рентгеновского излучения могут быть также зарегистрированы при помощи газонаполненных детекторов ионизирующего излучения (счётчик Гейгера, пропорциональная камера и др.).

• При помощи рентгеновских лучей можно «просветить» человеческое тело, в результате чего можно получить изображение костей, а в современных приборах и внутренних органов (см. также рентгенография и рентгеноскопия). При этом используется тот факт, что у содержащегося преимущественно в костях элемента кальция (Z = 20) атомный номер гораздо больше, чем атомные номера элементов, из которых состоят мягкие ткани, а именно водорода (Z = 1), углерода (Z = 6), азота (Z = 7), кислорода (Z = 8). Кроме обычных приборов, которые дают двумерную проекцию исследуемого объекта, существуют компьютерные томографы, которые позволяют получать объёмное изображение внутренних органов.

• Рентгенотерапия — раздел лучевой терапии, охватывающий теорию и практику лечебного применения рентгеновских лучей, генерируемых при напряжении на рентгеновской трубке 20—60 кВ и кожно-фокусном расстоянии 3—7 см (короткодистанционная рентгенотерапия) или при напряжении 180—400 кВ и кожно-фокусном расстоянии 30—150 см (дистанционная рентгенотерапия). Рентгенотерапию проводят преимущественно при поверхностно расположенных опухолях и при некоторых других заболеваниях, в том числе заболеваниях кожи (ультрамягкие рентгеновские лучи Букки).

Естественное рентгеновское излучение[править | править код]

На Земле электромагнитное излучение в рентгеновском диапазоне образуется в результате ионизации атомов излучением, которое возникает при радиоактивном распаде, в результате Комптон-эффекта гамма-излучения, возникающего при ядерных реакциях, а также космическим излучением. Радиоактивный распад также приводит к непосредственному излучению рентгеновских квантов, если вызывает перестройку электронной оболочки распадающегося атома (например, при электронном захвате). Рентгеновское излучение, которое возникает на других небесных телах, не достигает поверхности Земли, так как полностью поглощается атмосферой. Оно исследуется спутниковыми рентгеновскими телескопами, такими как «Чандра» и «XMM-Ньютон».

Сделанная В. К. Рентгеном фотография (рентгенограмма) руки Альберта фон Кёлликера

Рентгеновское излучение было открыто Вильгельмом Конрадом Рентгеном. Изучая экспериментально катодные лучи, вечером 8 ноября 1895 года он заметил, что находившийся вблизи катодно-лучевой трубки картон, покрытый платиносинеродистым барием, начинает светиться в тёмной комнате. В течение нескольких следующих недель он изучил все основные свойства вновь открытого излучения, названного им X-лучами («икс-лучами»). 22 декабря 1895 года Рентген сделал первое публичное сообщение о своём открытии в Физическом институте Вюрцбургского университета^[5]. 28 декабря 1895 года в журнале Вюрцбургского физико-медицинского общества была опубликована статья Рентгена под названием «О новом типе лучей»^[6].

Но ещё за 8 лет до этого — в 1887 году Никола Тесла в дневниковых записях зафиксировал результаты исследования рентгеновских лучей и испускаемое ими тормозное излучение, однако ни Тесла, ни его окружение не придали серьёзное значение этим наблюдениям. Кроме этого, уже тогда Тесла предположил опасность длительного воздействия рентгеновских лучей на человеческий организм^{[источник не указан 324 дня]}.

По некоторым сообщениям, опубликованным лишь в 1896 году^[7][8], и в ссылающихся на них источниках^[9], лучи, обладающие фотохимическим действием, были за 11 лет до Рентгена описаны директором и преподавателем физики Бакинского реального училища Егором Семёновичем Каменским^[10] (1838—1895), председателем Бакинского кружка любителей фотографии. Секретарь этого кружка А. М. Мишон якобы также проводил опыты в области фотографии, аналогичные рентгеновым. Однако в результате рассмотрения вопроса о приоритете на заседании Комиссии по истории физико-математических наук АН СССР 22 февраля 1949 года было принято решение, «признавая имеющийся в наличии материал по вопросу об открытии Х-лучей недостаточным для обоснования приоритета Каменского, считать желательным продолжить поиски более веских и достоверных данных»^[11]

Некоторые источники^[9] называют первооткрывателем рентгеновских лучей австро-венгерского физика Ивана Павловича Пулюя (родом из Галиции), который начал интересоваться разрядами в вакуумных трубках за 10 лет до опубликования открытия Рентгеном. По этим утверждениям, Пулюй заметил лучи, которые проникают через непрозрачные предметы и засвечивают фотопластинки. В 1890 году им были якобы получены и даже опубликованы в европейских журналах фотографии скелета лягушки и детской руки, однако дальнейшим изучением лучей и получением патента он не занимался^[9]. Это мнение опровергается в посвящённой Пулюю монографии Р. Гайды и Р. Пляцко^[12], где подробно анализируются истоки и развитие этой легенды, и в других работах по истории физики^[13]. Пулюй действительно сделал большой вклад в изучение физики рентгеновского излучения и в методику его применения (например, он первым обнаружил появление электропроводности в газах, облучаемых рентгеновскими лучами), но уже после открытия Рентгена^[12].

Катодно-лучевая трубка, которую Рентген использовал в своих экспериментах, была разработана Й. Хитторфом и В. Круксом. При работе этой трубки возникают рентгеновские лучи. Это было показано в экспериментах Генриха Герца и его ученика Филиппа Ленарда через почернение фотопластинок^{[источник не указан 324 дня]}. Однако никто из них не осознал значения сделанного ими открытия и не опубликовал своих результатов.

По этой причине Рентген не знал о сделанных до него открытиях и открыл лучи независимо — при наблюдении флюоресценции, возникающей при работе катодно-лучевой трубки. Рентген занимался Х-лучами немногим более года (с 8 ноября 1895 года по март 1897 года) и опубликовал о них три статьи, в которых было исчерпывающее описание новых лучей. Впоследствии сотни работ его последователей, опубликованных затем на протяжении 12 лет, не могли ни прибавить, ни изменить ничего существенного. Рентген, потерявший интерес к Х-лучам, говорил своим коллегам: «Я уже всё написал, не тратьте зря время». Свой вклад в известность Рентгена внесла также знаменитая фотография руки Альберта фон Кёлликера, которую он опубликовал в своей статье (см. изображение справа). За открытие рентгеновских лучей Рентгену в 1901 году была присуждена первая Нобелевская премия по физике, причём нобелевский комитет подчёркивал практическую важность его открытия. В других странах используется предпочитаемое Рентгеном название — X-лучи, хотя словосочетания, аналогичные русскому, (англ. Roentgen rays и т. п.) также употребляются. В России лучи стали называть «рентгеновскими» по инициативе ученика В. К. Рентгена — Абрама Фёдоровича Иоффе.

Физика процесса излучения. Примеры излучения в быту и природе

Излучение — это физический процесс, результатом которого является передача энергии с помощью электромагнитных волн. Обратный излучению процесс называется поглощением. Рассмотрим этот вопрос подробнее, а также приведем примеры излучения в быту и природе.

Физика возникновения излучения

Любое тело состоит из атомов, которые, в свою очередь, образованы ядрами, заряженными положительно, и электронами, которые образуют электронные оболочки вокруг ядер и заряжены отрицательно. Атомы устроены таким образом, что они могут находиться в разных энергетических состояниях, то есть обладать как большей, так и меньшей энергией. Когда атом имеет наименьшую энергию, то говорят о его основном состоянии, любое другое энергетическое состояние атома называется возбужденным.

Существование различных энергетических состояний атома связано с тем, что его электроны могут располагаться на тех или иных энергетических уровнях. Когда электрон переходит с более высокого уровня на более низкий, то атом теряет энергию, которую он излучает в окружающее пространство в виде фотона — частицы-носителя электромагнитных волн. Наоборот, переход электрона с более низкого на более высокий уровень сопровождается поглощением фотона.

Перевести электрон атома на более высокий энергетический уровень можно несколькими способами, которые предполагают передачу энергии. Это может быть как воздействие на рассматриваемый атом внешнего электромагнитного излучения, так и передача ему энергии механическим или электрическим способами. Кроме того, атомы могут получать, а затем выделять энергию в результате химических реакций.

Электромагнитный спектр

Прежде чем переходить к примерам излучения в физике, необходимо отметить, что каждый атом испускает определенные порции энергии. Это происходит потому, что состояния, в которых может находиться электрон в атоме, являются не произвольными, а строго определенными. Соответственно переход между этими состояниями сопровождается излучением определенного количества энергии.

Из атомной физики известно, что фотоны, порождаемые в результате электронных переходов в атоме, обладают энергией, которая прямо пропорциональна их частоте колебаний и обратно пропорциональна длине волны (фотон — это электромагнитная волна, которая характеризуется скоростью распространения, длиной и частотой). Поскольку атом вещества может испускать только определенный набор энергий, значит, длины волн испущенных фотонов тоже являются конкретными. Набор всех этих длин называется электромагнитным спектром.

Если длина волны фотона лежит между 390 нм и 750 нм, то говорят о видимом свете, поскольку его способен воспринимать человек своими глазами, если длина волны меньше 390 нм, то такие электромагнитные волны обладают большой энергией и называются ультрафиолетовым, рентгеновским или гамма-излучением. Для длин больше 750 нм характерна небольшая энергия фотонов, они носят название инфракрасного, микро- или радиоизлучения.

Тепловое излучение тел

Всякое тело, которое имеет некоторую отличную от абсолютного нуля температуру, излучает энергию, в этом случае говорят о тепловом или температурном излучении. При этом температура определяет как электромагнитный спектр теплового излучения, так и количество испускаемой телом энергии. Чем больше температура, тем большую энергию излучает тело в окружающее пространство, и тем сильнее его электромагнитный спектр смещается в высокочастотную область. Процессы теплового излучения описываются законами Стефана-Больцмана, Планка и Вина.

Примеры излучения в быту

Как выше было сказано, энергию в виде электромагнитных волн излучает абсолютно любое тело, однако видеть невооруженным глазом этот процесс можно не всегда, поскольку температуры окружающих нас тел, как правило, слишком маленькие, поэтому их спектр лежит в низкочастотной невидимой для человека области.

Ярким примером излучения в видимом диапазоне является электрическая лампа накаливания. Проходя по спирали, электрический ток разогревает вольфрамовую нить до 3000 К. Такая высокая температура приводит к тому, что нить начинает испускать электромагнитные волны, максимум которых приходится на длинноволновую часть видимого спектра.

Еще один пример излучения в быту — микроволновая печь, которая испускает микроволны, невидимые для человеческого глаза. Эти волны поглощаются объектами, содержащими воду, тем самым увеличивая их кинетическую энергию и, как следствие, температуру.

Наконец, примером излучения в быту в инфракрасном диапазоне является радиатор батареи отопления. Его излучения мы не видим, но чувствуем это тепло.

Природные излучающие объекты

Пожалуй, самым ярким примером излучения в природе является наша звезда — Солнце. Температура на поверхности Солнца около 6000 К, поэтому его максимум излучения приходится на длину волны 475 нм, то есть лежит внутри видимого спектра.

Солнце разогревает находящиеся вокруг него планеты и их спутники, которые тоже начинают светиться. Здесь следует отличать отраженный свет и тепловое излучение. Так, нашу Землю можно видеть из космоса в виде голубого шара именно благодаря отраженному солнечному свету. Если же говорить о тепловом излучении планеты, то оно также имеет место, но лежит в области микроволнового спектра (около 10 мкм).

Помимо отраженного света, интересно привести еще один пример излучения в природе, который связан со сверчками. Испускаемый ими видимый свет никак не связан с тепловым излучением и является результатом химической реакции между кислородом воздуха и люциферином (вещество, содержащееся в клетках насекомых). Это явление носит название биолюминесценции.

Свет и цвет: основы основ / Habr

Мы часто говорим о таком понятии как свет, источниках освещения, цвете изображений и объектов, но не совсем хорошо себе представляем, что такое свет и что такое цвет. Пора разобраться с этими вопросами и перейти от представления к понимаю.

Мы окружены

Осознаем мы этого или нет, но мы находимся в постоянном взаимодействии с окружающим миром и принимаем на себя воздействие различных факторов этого мира. Мы видим окружающее нас пространство, постоянно слышим звуки от различных источников, ощущаем тепло и холод, не замечаем, что пребываем под воздействием естественного радиационного фона, а также постоянно находимся в зоне излучения, которое исходит от огромного количества источников сигналов телеметрии, радио и электросвязи. Почти всё вокруг нас испускает электромагнитное излучение. Электромагнитное излучение — это электромагнитные волны, созданные различными излучающими объектами – заряженными частицами, атомами, молекулами. Волны характеризуются частотой следования, длинной, интенсивностью, а также рядом других характеристик. Вот вам просто ознакомительный пример. Тепло, исходящее от горящего костра – это электромагнитная волна, а точнее инфракрасное излучение, причем очень высокой интенсивности, мы его не видим, но можем почувствовать. Врачи сделали рентгеновский снимок – облучили электромагнитными волнами, обладающими высокой проникающей способностью, но мы этих волн не ощутили и не увидели. То, что электрический ток и все приборы, которые работают под его действием, являются источниками электромагнитного излучения, вы все, конечно же, знаете. Но в этой статье я не стану рассказать вам теорию электромагнитного излучения и его физическую природу, я постараюсь более мене простым языком объяснить, что же такое видимый свет и как образуется цвет объектов, которые мы с вами видим. Я начал говорить про электромагнитные волны, чтобы сказать вам самое главное: Свет – это электромагнитная волна, которая испускается нагретым или находящимся в возбужденном состоянии веществом. В роли такого вещества может выступить солнце, лампа накаливания, светодиодный фонарик, пламя костра, различного рода химические реакции. Примеров может быть достаточно много, вы и сами можете привести их в гораздо большем количестве, чем я написал. Необходимо уточнить, что под понятием свет мы будем подразумевать видимый свет. Всё выше сказанное можно представить в виде вот такой картинки (Рисунок 1).

Рисунок 1 – Место видимого излучения среди других видов электромагнитного излучения.

На Рисунке 1 видимое излучение представлено в виде шкалы, которая состоит из «смеси» различных цветов. Как вы уже догадались – это спектр. Через весь спектр (слева направо) проходит волнообразная линия (синусоидальная кривая) – это электромагнитная волна, которая отображает сущность света как электромагнитного излучения. Грубо говоря, любое излучение – есть волна. Рентгеновское, ионизирующее, радиоизлучение (радиоприемники, телевизионная связь) – не важно, все они являются электромагнитными волнами, только каждый вид излучения имеет разную длину этих волн. Синусоидальная кривая является всего лишь графическим представлением излучаемой энергии, которая изменяется во времени. Это математическое описание излучаемой энергии. На рисунке 1 вы также можете заметить, что изображенная волна как бы немного сжата в левом углу и расширена в правом. Это говорит о том, что она имеет разную длину на различных участках. Длина волны – это расстояние между двумя её соседними вершинами. Видимое излучение (видимый свет) имеет длину волны, которая изменяется в пределах от 380 до 780nm (нанометров). Видимый свет — всего лишь звено одной очень длинной электромагнитной волны.

От света к цвету и обратно

Ещё со школы вы знаете, что если на пути луча солнечного света поставить стеклянную призму, то большая часть света пройдет через стекло, и вы сможете увидеть разноцветные полосы на другой стороне призмы. То есть изначально был солнечный свет — луч белого цвета, а после прохождения через призму разделился на 7 новых цветов. Это говорит о том, что белый свет состоит из этих семи цветов. Помните, я только что говорил, что видимый свет (видимое излучение) — это электромагнитная волна, так вот, те разноцветные полосы, которые получились после прохождения солнечного луча через призму – есть отдельные электромагнитные волны. То есть получаются 7 новых электромагнитных волн. Смотрим на рисунок 2.

Рисунок 2 – Прохождение луча солнечного света через призму.

Каждая из волн имеет свою длину. Видите, вершины соседних волн не совпадают друг с другом: потому что красный цвет (красная волна) имеет длину примерно 625-740nm, оранжевый цвет (оранжевая волна) – примерно 590-625nm, синий цвет (синяя волна) – 435-500nm., не буду приводить цифры для остальных 4-х волн, суть, я думаю, вы поняли. Каждая волна – это излучаемая световая энергия, то есть красная волна излучает красный свет, оранжевая – оранжевый, зеленая – зеленый и т.д. Когда все семь волн излучаются одновременно, мы видим спектр цветов. Если математически сложить графики этих волн вместе, то мы получим исходный график электромагнитной волны видимого света – получим белый свет. Таким образом, можно сказать, что спектр электромагнитной волны видимого света – это сумма волн различной длины, которые при наложении друг на друга дают исходную электромагнитную волну. Спектр «показывает из чего состоит волна». Ну, если совсем просто сказать, то спектр видимого света – это смесь цветов, из которых состоит белый свет (цвет). Надо сказать, что и у других видов электромагнитного излучения (ионизирующего, рентгеновского, инфракрасного, ультрафиолетового и т.д.) тоже есть свои спектры.

Любое излучение можно представить в виде спектра, правда таких цветных линий в его составе не будет, потому, как человек не способен видеть другие типы излучений. Видимое излучение – это единственный вид излучений, который человек может видеть, потому-то это излучение и назвали – видимое. Однако сама по себе энергия определенной длины волны не имеет никакого цвета. Восприятие человеком электромагнитного излучения видимого диапазона спектра происходит благодаря тому, что в сетчатке глаза человека располагаются рецепторы, способные реагировать на это излучение.

Но только ли путем сложения семи основных цветов мы можем получить белый цвет? Отнюдь. В результате научных исследований и практических экспериментов было установлено, что все цвета, которые способен воспринимать человеческий глаз, можно получить смешиванием всего лишь трех основных цветов. Три основных цвета: красный, зеленый, синий. Если с помощью смешивания этих трех цветов можно получить практически любой цвет, значит можно получить и белый цвет! Посмотрите на спектр, который был приведен на рисунке 2, на спектре четко просматриваются три цвета: красный, зеленый и синий. Именно эти цвета лежат в основе цветовой модели RGB (Red Green Blue).

Проверим как это работает на практике. Возьмем 3 источника света (прожектора) — красный, зеленый и синий. Каждый из этих прожекторов излучает только одну электромагнитную волну определенной длины. Красный – соответствует излучению электромагнитной волны длиной примерно 625-740nm (спектр луча состоит только из красного цвета), синий излучает волну длиной 435-500nm (спектр луча состоит только из синего цвета), зеленый – 500-565nm (в спектре луча только зеленый цвет). Три разных волны и больше ничего, нет никакого разноцветного спектра и дополнительных цветов. Теперь направим прожектора так, чтобы их лучи частично перекрывали друг друга, как показано на рисунке 3.

Рисунок 3 — Результат наложения красного, зеленого и синего цветов.

Посмотрите, в местах пересечения световых лучей друг с другом образовались новые световые лучи – новые цвета. Зеленый и красный образовали желтый, зеленый и синий – голубой, синий и красный — пурпурный. Таким образом, изменяя яркость световых лучей и комбинируя цвета можно получить большое многообразие цветовых тонов и оттенков цвета. Обратите внимание на центр пересечения зеленого, красного и синего цветов: в центре вы увидите белый цвет. Тот самый, о котором мы недавно говорили. Белый цвет – это сумма всех цветов. Он является «самым сильным цветом» из всех видимых нами цветов. Противоположный белому – черный цвет. Черный цвет – это полное отсутствие света вообще. То есть там, где нет света — там мрак, там всё становится черным. Пример тому — иллюстрация 4.

Рисунок 4 – Отсутствие светового излучения

Я как-то незаметно перехожу от понятия свет к понятию цвет и вам ничего не говорю. Пора внести ясность. Мы с вами выяснили, что свет – это излучение, которое испускается нагретым телом или находящимся в возбужденном состоянии веществом. Основными параметрами источника света являются длина волны и сила света. Цвет – это качественная характеристика этого излучения, которая определяется на основании возникающего зрительного ощущения. Конечно же, восприятие цвета зависит от человека, его физического и психологического состояния. Но будем считать, что вы достаточно хорошо себя чувствуете, читаете эту статью и можете отличить 7 цветов радуги друг от друга. Отмечу, что на данный момент, речь идет именно о цвете светового излучения, а не о цвете предметов. На рисунке 5 показаны зависимые друг от друга параметры цвета и света.

Рисунки 5 и 6– Зависимость параметров цвета от источника излучения

Существуют основные характеристики цвета: цветовой тон (hue), яркость (Brightness), светлость (Lightness), насыщенность (Saturation).

Цветовой тон (hue)

– Это основная характеристика цвета, которая определяет его положение в спектре. Вспомните наши 7 цветов радуги – это, иначе говоря, 7 цветовых тонов. Красный цветовой тон, оранжевый цветовой тон, зелёный цветовой тон, синий и т.д. Цветовых тонов может быть довольно много, 7 цветов радуги я привел просто в качестве примера. Следует отметить, что такие цвета как серый, белый, черный, а также оттенки этих цветов не относятся к понятию цветовой тон, так как являются результатом смешивания различных цветовых тонов.

Яркость (Brightness)

– Характеристика, которая показывает, насколько сильно излучается световая энергия того или иного цветового тона (красного, желтого, фиолетового и т.п.). А если она вообще не излучается? Если не излучается – значит, её нет, а нет энергии — нет света, а там где нет света, там черный цвет. Любой цвет при максимальном снижении яркости становится черным цветом. Например, цепочка снижения яркости красного цвета: красный — алый — бордовый — бурый — черный. Максимальное увеличение яркости, к примеру, того же красного цвета даст «максимально красный цвет».

Светлость (Lightness)

– Степень близости цвета (цветового тона) к белому. Любой цвет при максимальном увеличении светлости становится белым. Например: красный — малиновый — розовый — бледно-розовый — белый.

Насыщенность (Saturation)

– Степень близости цвета к серому цвету. Серый цвет является промежуточным цветом между белым и черным. Серый цвет образуется путем смешивания в равных количествах красного, зеленого, синего цвета с понижением яркости источников излучения на 50%. Насыщенность изменяется непропорционально, то есть понижение насыщенности до минимума не означает, что яркость источника будет снижена до 50%. Если цвет уже темнее серого, при понижении насыщенности он станет ещё более темным, а при дальнейшем понижении и вовсе станет черным цветом.

Такие характеристики цвета как цветовой тон (hue), яркость (Brightness), и насыщенность (Saturation) лежат в основе цветовой модели HSB (иначе называемая HCV).

Для того чтобы разобраться в этих характеристиках цвета, рассмотрим на рисунке 7 палитру цветов графического редактора Adobe Photoshop.

Рисунок 7 – Палитра цветов Adobe Photoshop

Если вы внимательно посмотрите на рисунок, то обнаружите маленький кружочек, который расположен в самом верхнем правом углу палитры. Этот кружочек показывает, какой цвет выбран на цветовой палитре, в нашем случае это красный. Начнем разбираться. Сначала посмотрим на числа и буквы, которые расположены в правой половине рисунка. Это параметры цветовой модели HSB. Самая верхняя буква – H (hue, цветовой тон). Он определяет положение цвета в спектре. Значение 0 градусов означает, что это самая верхняя (или нижняя) точка цветового круга – то есть это красный цвет. Круг разделен на 360 градусов, т.е. получается, в нем 360 цветовых тонов. Следующая буква – S (saturation, насыщенность). У нас указано значение 100% — это значит, что цвет будет «прижат» к правому краю цветовой палитры и имеет максимально возможную насыщенность. Затем идет буква B (brightness, яркость) – она показывает, насколько высоко расположена точка на палитре цветов и характеризует интенсивность цвета. Значение 100% говорит о том, что интенсивность цвета максимальна и точка «прижата» к верхнему краю палитры. Буквы R(red), G(green), B(blue) — это три цветовых канала (красный, зеленый, синий) модели RGB. В каждом в каждом из них указывается число, которое обозначает количество цвета в канале. Вспомните пример с прожекторами на рисунке 3, тогда мы выяснили, что любой цвет может быть получен путем смешивания трех световых лучей. Записывая числовые данные в каждый из каналов, мы однозначно определяем цвет. В нашем случае 8-битный канал и числа лежат в диапазоне от 0 до 255. Числа в каналах R, G, B показывают интенсивность света (яркость цвета). У нас в канале R указано значение 255, а это значит, что это чистый красный цвет и у него максимальная яркость. В каналах G и B стоят нули, что означает полное отсутствие зеленого и синего цветов. В самой нижней графе вы можете увидеть кодовую комбинацию #ff0000 — это код цвета. У любого цвета в палитре есть свой шестнадцатиричный код, который определяет цвет. Есть замечательная статья Теория цвета в цифрах, в которой автор рассказывает как определять цвет по шестнадцатеричному коду.
На рисунке вы также можете заметить перечеркнутые поля числовых значений с буквами «lab» и «CMYK». Это 2 цветовых пространства, по которым тоже можно характеризовать цвета, о них вообще отдельный разговор и на данном этапе незачем вникать в них пока не разберетесь с RGB.
Можете открыть цветовую палитру Adobe Photoshop и поэксперовать со значением цветов в полях RGB и HSB. Вы заметите, что изменение числовых значений в каналах R, G, и B приводит к изменению числовых значений в каналах H, S, B.

Цвет объектов

Пора поговорить о том, как так получается, что окружающие нас предметы принимают свой цвет, и почему он меняется при различном освещении этих предметов.

Объект можно увидеть, только если он отражает или пропускает свет. Если же объект почти полностью поглощает падающий свет, то объект принимает черный цвет. А когда объект отражает почти весь падающий свет, он принимает белый цвет. Таким образом, можно сразу сделать вывод о том, что цвет объекта будет определяться количеством поглощенного и отраженного света, которым этот объект освещается. Способность отражать и поглощать свет определятся молекулярной структурой вещества, иначе говоря — физическими свойствами объекта. Цвет предмета «не заложен в нем от природы»! От природы в нем заложены физические свойства: отражать и поглощать.

Цвет объекта и цвет источника излучения неразрывно связаны между собой, и эта взаимосвязь описывается тремя условиями.

— Первое условие: Цвет объект может принимать только при наличии источника освещения. Если нет света, не будет и цвета! Красная краска в банке будет выглядит черной. В темной комнате мы не видим и не различаем цветов, потому что их нет. Будет черный цвет всего окружающего пространства и находящихся в нем предметов.

— Второе условие: Цвет объекта зависит от цвета источника освещения. Если источник освещения красный светодиод, то все освещаемые этим светом объекты будут иметь только красные, черные и серые цвета.

— И наконец, Третье условие: Цвет объекта зависит от молекулярной структуры вещества, из которого состоит объект.

Зеленая трава выглядит для нас зеленой, потому что при освещении белым светом она поглощает красную и синюю волну спектра и отражает зеленую волну (Рисунок 8).

Рисунок 8 – Отражение зеленой волны спектра

Бананы на рисунке 9 выглядят желтыми, потому что они отражают волны, лежащие в желтой области спектра (желтую волну спектра) и поглощает все остальные волны спектра.

Рисунок 9 – Отражение желтой волны спектра

Собачка, та что изображена на рисунке 10 – белая. Белый цвет – результат отражения всех волн спектра.

Рисунок 10 – Отражение всех волн спектра

Цвет предмета – это цвет отраженной волны спектра. Вот так предметы приобретают видимый нами цвет.

В следующей статье речь пойдет о новой характеристике цвета — цветовой температуре.

Мир в рентгеновских лучах — вид искусства, где видна изнанка бытия

Автор:
23 февраля 2018 08:29

Открыть все картинки 18+

Это невероятный, необычный взгляд на сущность вещей — рентгеновские снимки. В этой манере работают множество фотографов, показывая миру изнанку нашего с вами бытия. Посмотрите какая прелесть!

Работы Ника Визи

Источник:

Большую часть своих работ Визи снимает в своеобразной студии-боксе, напоминающую большую черную коробку, полностью изолирующую окружающий мир от рентгеновского излучения

Источник:

Внутри бокса расположено несколько рентген-аппаратов и собственно съемочное оборудование управляемое дистанционно

Источник:

Объект съемки кладут на пол или прислоняют к стене (соответственно, рентгеночувствительная пленка находится под ним или за ним). Рентгеновские лучи, проходя сквозь объект, фиксируют его внутреннюю структуру на пленке

Источник:

Итоговое изображение повторяет объект в натуральную величину

Источник:

Источник:

Если его «клиент» не помещается на одну пластинку Визи использует несколько снимков, а затем совмещает изображения на компьютере.

Источник:

Источник:

Источник:

Источник:

Работы Ивана Цюпки

Источник:

Источник:

Источник:

Работы Моргана Дэвиса

Источник:

Работы Арье Вант Рита

Эффект Вавилова — Черенкова — Википедия

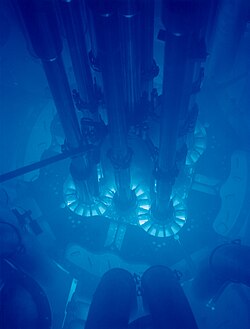

Эффе́кт Вави́лова — Черенко́ва, эффе́кт Черенко́ва, излуче́ние Вави́лова — Черенко́ва, черенко́вское излуче́ние — свечение, вызываемое в прозрачной среде заряженной частицей, движущейся со скоростью, превышающей фазовую скорость распространения света в этой среде^[1].

В 1958 году Павел Черенков, Игорь Тамм и Илья Франк были удостоены Нобелевской премии по физике с формулировкой: «За открытие и истолкование эффекта Черенкова».

Детекторы, регистрирующие черенковское излучение, широко используются в физике высоких энергий для регистрации релятивистских частиц и определения их скоростей и направлений движения. Если известна масса порождающих черенковское излучение частиц, то сразу определяется их кинетическая энергия.

В 1934 году Павел Черенков, выполняя в лаборатории С. И. Вавилова исследования люминесценции жидкостей под воздействием гамма-излучения, обнаружил слабое голубое излучение неизвестной природы. Позже было установлено, что это свечение вызывается электронами, движущимися со скоростями, превышающими фазовую скорость света в среде. Быстрые электроны выбиваются из электронных оболочек атомов среды гамма-излучением.

Уже первые эксперименты Черенкова, предпринятые по инициативе С. И. Вавилова, выявили ряд необъяснимых особенностей излучения: свечение наблюдается у всех прозрачных жидкостей, причём яркость мало зависит от их химического состава и химической природы, излучение поляризовано с преимущественным направлением электрического вектора вдоль направления распространения частиц, при этом в отличие от люминесценции не наблюдается ни температурного, ни примесного тушения. На основании этих данных Вавиловым было сделано основополагающее утверждение, что обнаруженное явление — не является люминесценцией, а свет излучают движущиеся в жидкости быстрые электроны.

Теоретическое объяснение явления было дано И. Таммом и И. Франком в 1937 году.

В 1958 году Черенков, Тамм и Франк были награждены Нобелевской премией по физике «за открытие и истолкование эффекта Черенкова». Манне Сигбан из Шведской королевской академии наук в своей речи на церемонии вручения премии отметил, что «Открытие явления, ныне известного как эффект Черенкова, представляет собой интересный пример того, как относительно простое физическое наблюдение при правильном подходе может привести к важным открытиям и проложить новые пути для дальнейших исследований».

Механизм возникновения и направление распространения излучения[править | править код]

Анимация возникновения излучения Вавилова — Черенкова

Теория относительности гласит: ни одно материальное тело, включая быстрые элементарные частицы с высокими энергиями, не может двигаться со скоростью, превышающей скорость света в вакууме.

Но в оптически прозрачных средах скорость быстрых заряженных частиц может быть больше фазовой скорости света в этой среде. Действительно, фазовая скорость света в среде cm{\displaystyle c_{m}} равна скорости света в вакууме c{\displaystyle c}, делённой на показатель преломления среды n{\displaystyle n}: cm=c/n{\displaystyle c_{m}=c/n}. При этом вода, например, имеет показатель преломления 1,33, а показатели преломления различных марок оптических стёкол лежат в пределах от 1,43 до 2,1. Соответственно, фазовая скорость света в таких средах составляет 50—75 % от скорости света в вакууме. Поэтому оказывается, что релятивистские частицы, скорость которых близка к скорости света в вакууме, движутся в таких средах со скоростью, превосходящей фазовую скорость света.

Возникновение излучения Черенкова аналогично возникновению ударной волны в виде конуса Маха от тела, движущегося со сверхзвуковой скоростью в газе или жидкости, например, ударная конусообразная волна в воздухе от сверхзвукового самолёта или пули.

Пояснить это явление можно по аналогии с волнами Гюйгенса, из каждой точки вдоль траектории движения быстрой частицы исходит сферический фронт световой волны, распространяющийся по среде со скоростью света в этой среде, причём каждая следующая сферическая волна испускается из следующей точки на пути движения частицы. Если частица движется быстрее скорости распространения света в среде, то она обгоняет световые волны. Совокупность касательных прямых к сферическим волновым фронтам, проведённых из точки проходящей через частицу образуют круговой конус — волновой фронт излучения Черенкова.

Угол при вершине конуса зависит от скорости частицы и от скорости света в среде:

sin⁡ϕ=cn⋅vp,{\displaystyle \sin \phi ={\frac {c}{n\cdot v_{p}}},}

где: ϕ{\displaystyle \phi } — половина угла при вершине конуса;

c{\displaystyle c} — скорость света в вакууме;

vp{\displaystyle v_{p}} — скорость частицы.

n{\displaystyle n} — показатель преломления.

Таким образом, угол раскрытия конуса излучения Черенкова позволяет определить скорость частицы. Угол раскрытия измеряют с помощью какой-либо оптической системы, на этом принципе работают черенковские детекторы релятивистских частиц.

• Распространённое представление о том, что на больших глубинах в океане царит полный мрак, так как свет с поверхности туда не доходит, является ошибочным. Как следствие распада радиоактивных изотопов в океанской воде, в частности, калия-40, даже на больших глубинах вода слабо светится из-за эффекта Вавилова — Черенкова^[2]. Существуют гипотезы, что большие глаза нужны глубоководным созданиям затем, чтобы видеть при столь слабом освещении.
• На образование излучения, испускаемого частицей, затрачивается её кинетическая энергия, соответственно, в процессе излучения скорость частицы уменьшается.

Сведения по ядерной физике. Ионизирующее излучение

Главная | Гражданская оборона | Учебные материалы по гражданской обороне | Защита от радиации. Учебное пособие

Ионизирующее излучение

Всякое излучение сопровождается выделением энергии. Например, если ткань тела подвергнута облучению, то часть энергии будет передана атомам, которые составляют эту ткань.

Излучение, несущее достаточное количество энергии, способно к удалению (вырыванию) электронов из атомов. Этот процесс называется ионизацией, а само излучение — ионизирующим излучением. Излучение должно обладать достаточной энергией для ионизации, тогда его можно характеризовать как ионизирующее.

ИОНИЗИРУЮЩЕЕ ИЗЛУЧЕНИЕ — это излучение, взаимодействие которого со средой приводит к ионизации ее атомов и молекул.

Нестабильные нуклиды стремятся перейти в устойчивое состояние. Они могут выделять свою избыточную энергию в процессе распада. Распад означает, что радиоактивный нуклид испускает ионизирующее излучение в форме частиц или электромагнитных волн (гамма- квантов).

В быту ионизирующее излучение ошибочно называется радиоактивным излучением. Правильное выражение — ионизирующее излучение.

В этом курсе мы рассмотрим процессы альфа-, бета- и гамма-излучения. Все они происходят из атомного ядра.

Альфа-излучение

На рисунке 1.9 нестабильное ядро находится в процессе излучения своей избыточной энергии в форме испускания частицы, которая является ядром гелия, то есть она состоит из двух протонов и двух нейтронов. Эта частица называется, альфа — частица и ее символом является — греческий символ α

Альфа-излучение — положительно заряженные ядра гелия, обладающие высокой энергией.

Ионизация

На рисунке 1.10 альфа-частица проходит близко от атома.

Когда альфа-частица проходит в непосредственной близости от электрона, она притягивает его и может вырвать с нормальной орбиты. Атом теряет электрон и таким образом преобразовывается в ион. Так альфа-частицы обычно ионизируют вещество.

Ионизация атома требует приблизительно 30-35 эВ электрон-вольт (eV) энергии. Таким образом, альфа-частица, обладающая 5 000 000 эВ энергии в начале ее движения может стать источником создания более чем 100 000 ионов прежде, чем она приходит в состояние покоя.

Масса альфа-частиц в 7 000 раз больше массы электрона. Поэтому, большая масса альфа-частиц определяет прямолинейность их прохождения через электронные оболочки атомов при ионизации вещества.

Альфа-частица теряет маленькую часть своей первоначальной энергии на каждом электроне, который она отрывает из атомов материи, проходя через нее. Кинетическая энергия альфа-частицы и ее скорость при этом непрерывно уменьшается. Когда вся кинетическая энергия потрачена, частица приходит в состояние покоя. Только в этот момент она захватит два электрона и, преобразовавшись в атом гелия, теряет свою способность ионизировать материю.

Бета-излучение

На рисунке 1.11 показан пример излучения бета — частицы, которая обозначается β. Бета-излучением является процесс испускания электронов непосредственно из ядра атома.

Электрон в ядре создается при распаде нейтрона в протон и электрон. Протон остается в ядре, в то время как электрон испускается как бета-излучение.

Ионизация

На рисунке 1.12 показан возможный ход событий, когда прилетевший электрон (β частица) выбивает один из орбитальных электронов стабильного химического элемента.

Эти два электрона имеют одинаковый электрический заряд и массу. Поэтому, встретившись, они оттолкнутся друг от друга, изменив| свои первоначальные направления движения.

Когда атом теряет электрон, то он превращается в положительно заряженный ион.

Бета-излучение — поток бета-частиц (электронов или позитронов), обдладающий большей проникающей способностью, чем у альфа-частиц, но меньшей, чем у гамма-излучения.

Гамма-излучение

Символом гамма-излучения является — γ.

Гамма-излучение не состоит из частиц, как альфа- и бета-излучения. Оно также как свет Солнца представляет собой электромагнитную волну.

Рисунок 1.13 Испускание атомом гамма-излучения.

Как правило, гамма-излучение сопутствует излучению какого-либо другого вида излучения, так как в природе практически не встречаются вещества, излучающие только гамма- кванты. Гамма-излучение отличается от рентгеновского излучения природой происхождения, длиной электромагнитной волны и частотой.

Ионизация

Гамма-излучение, проходящее через вещество имеет возможность ионизировать это вещество, передавая свою энергию электронам атомов, составляющих его. Излучение постепенно уменьшается.

Поскольку гамма-излучение не имеет никакого электрического заряда, его способность ионизировать вещество намного меньше, чем у альфа- и бета-излучения. Воздействие гамма-излучения на вещество, приводящее к отрыву электрона от электронной оболочки атома, изображено на рисунке 1.14.

Гамма-излучение (гамма-кванты) — коротковолновое электромагнитное излучение с длиной волны меньше 2*10^-10 м. Из-за малой длины волны волновые свойства гамма- излучения проявляются слабо, и на первый план выступают корпускулярные свойства, в связи с чем его представляют в виде потока гамма-квантов (фотонов). Являясь одним из трех основных видов радиоактивных излучений, гамма-излучение сопровождает распад радиоактивных ядер. Из всех видов радиоактивных излучений гамма-излучение обладает самой большой проникающей способностью. Гамма-излучение возникает не только при радиоактивных распадах ядер, но и при аннигиляции частиц и античастиц, в ядерных реакциях, при торможении быстрых заряженных частиц в веществе (тормозное излучение), при распаде мезонов и входит в состав космического излучения.

Как нарисовать знак радиации по правилам?

Такой знак часто встречается в компьютерных играх, фильмах, на разного рода стикерах и наклейках. Смотрится он довольно эффектно, привлекает внимание. Выглядит ярко и интересно, вызывая определенные ассоциации.

Появился он относительно недавно, в 1946 году, в Беркли. После того как началось изучение радиации, ученые быстро пришли к выводу, что она опасна для жизни. «Невидимая смерть» должна была получить свой знак. С помощью яркого и легко запоминающегося изображения нужно было донести угрозу, которую она несет.

Если постараться вспомнить и изобразить этот значок по памяти, скорее всего, выйдет что-то отдаленно похожее. Шансы на успех зависят не только от опыта художника. Вряд ли у кого-то без всяких подсказок получится с первого раза нарисовать знак радиации. Как это сделать правильно?

Пропорции

Казалось бы, обыкновенный круг, внутри которого проглядывают треугольные лепестки. Все не так просто! Оказывается, есть определенные пропорции, опираясь на которые даже начинающий художник легко начертит это изображение.

Можно все прикинуть мысленно и произвольно изобразить его по памяти, но если нужна точная картинка, то удобнее всего будет делать это поэтапно.

Знак радиации нарисовать не так уж и сложно. В этом обязательно поможет циркуль.

Размеры

Современная версия — черный знак на желтом фоне. Пропорции рисунка — центральный круг радиусом R, три лепестка с внутренним радиусом 1,5·R и внешним 5·R, лепестки отстоят друг от друга на 60°.

При отрисовке используются именно эти параметры. Конечно, можно все делать приблизительно и «на глазок», но тогда есть реальный шанс потерять узнаваемость знака, ограничившись просто легкой внешней на него похожестью.

Если в наличии есть циркуль, транспортир и энтузиазм, то пора браться за дело.

Как нарисовать

1. Знак радиации может быть любого размера, но для удобства можно взять диаметр большого круга (внешние границы лепестков) равным 10 см. При таких параметрах довольно просто будет масштабировать меньшие размеры окружностей.
2. Из того же центра необходимо начертить (без сильного нажима) две маленькие окружности. Диаметром 10 и 15 мм. Это граница внутреннего круга и края лепестков-треугольников.
3. Горизонтальная линия, проходящая через центр круга, станет нижним краем для двух верхних лепестков.
4. С помощью транспортира нужно отмерить ровно 60 градусов, проведя две оставшиеся линии, образующие края треугольников.
5. Лишние контуры нужно стереть и можно приступить к раскрашиванию.

Традиционно он изображается в черно-желтом исполнении, но цвет может варьироваться от лимонного до практически оранжевого, в зависимости от выбранных оттенков.

Все! Знак радиации готов! Легко и просто!
