Vishay — TNPV e3 чип резисторы
Новейшие высоковольтные (700 В и 1000 В) тонкопленочные плоские чип-резисторы позволяют проводить точные измерения напряжения, при этом сокращая число компонентов и обеспечивая экономию пространства на печатной плате.
Применяются в электронных цепях с рабочим напряжением до 1000 В, обладают низким коэффициентом напряжения < 1ppm/В, низким температурным коэффициентом ±10ppm/K и точностью номиналов в пределах 0,1%.
Vishay — TNPV e3 высоковольтные тонкопленочные плоские чип-резисторы
Общая информация:
Высоковольтные тонкопленочные плоские чип-резисторы серии Vishay Draloric TNPV e3 являются первыми в индустрии, которые при высоких рабочих напряжениях (до 1000 В) имеют низкий коэффициент напряжения (менее 1ppm/В), низкий температурный коэффициент (± 10ppm/K) и высокие показатели точности (±0,1%).
Резисторы серии Vishay’s TNPV e3, доступные в корпусах размеров 1206 и 1210, имеют диапазон сопротивлений от 121кОм до 3,01МОм и диапазон рабочих температур — 55°C до +155°C, номинальную мощность рассеяния до 0,33 Вт при температуре воздуха 70°C. Резисторы чрезвычайно стабильны и надежны при работе в различных условиях окружающей среды, что подтверждается их отличной стабильностью при работе под нагрузкой, превосходной влагозащищенностью и устойчивостью к соединениям серы.
Резисторы идеальны для применения в индустриальных и автомобильных высоковольтных применениях, включая инверторы в фотовольтаике, ветроэнергетике, в электро- и гибридных автомобилях, в управлении батареями электропитания для данных автомобилей, в осветительном и контрольно-измерительном оборудовании.
Особенности и преимущества:
- точное измерение напряжения, меньшее число элементов, экономия пространства на печатной плате;
- высокое рабочее напряжение — до 1000 В;
- низкий коэффициент напряжения < 1ppm/В;
- непревзойденная точность при больших напряжениях;
- стабильность на протяжении всего срока эксплуатации.
Применение:
- промышленные инверторы для фотовольтаики и ветроэнергетики;
- инверторы для электро- и гибридных автомобилей;
- управление батареями электропитания электро- и гибридных автомобилей;
- контрольно-измерительное оборудование;
- устройства контроля высокого напряжения;
- высоковольтные генераторы и источники питания;
- приборы учета электроэнергии.
Запросить более подробную информацию
Подробнее о компании Vishay
MELF-резисторы. Конструкция, особенности, типоразмеры.
Конструкция, типоразмеры и отличительные особенности резисторов MELF
Среди резисторов для поверхностного монтажа есть довольно интересная разновидность, это MELF-резисторы. Основная их особенность, это цилиндрическая форма корпуса из-за которой такие резисторы ещё называют круглыми SMD-резисторами.
Аббревиатура MELF обозначает тип корпуса поверхностно-монтируемых компонентов и расшифровывается, как металлический электрод с безвыводными торцами (
Внешне MELF-резисторы выглядят вот так.
Отличительным преимуществом MELF-резисторов, и одновременно их существенным недостатком, является корпус в виде цилиндра. За счёт него, у MELF-резисторов площадь охлаждения резистивного слоя намного больше, чем у плоских SMD-резисторов аналогичного типоразмера.
Наибольшую популярность MELF-резисторы получили в Японии и Европе. В США они прижились хуже.
Конструкция MELF резистора.
Конструкция MELF-резистора мало чем отличается от устройства любого постоянного резистора. Основой служит стержень из высокочистой керамики (85…96%), как правило, из оксида алюминия (Al2O3, он же глинозём). На его поверхность наносится резистивный слой, который может быть из металла (metal film) или углерода (carbon film).
По бокам керамического стержня, на который нанесён металлизированный слой или плёнка из углерода прижимаются никелированные стальные заглушки, покрытые чистым оловом. Это торцевые контакты-выводы резистора.
Для достижения целевого значения сопротивления на поверхности резистивного слоя выполняется лазерная спиралевидная нарезка.
Проводящий резистивный слой покрывается лаковым покрытием для обеспечения его электрической, механической и климатической защиты.
Как уже было отмечено, MELF-резисторы выпускаются с резистивным слоем на основе металлической и углеродной плёнки.
Metal film MELF resistors (MELF резисторы с металлической плёнкой). ТКС таких резисторов мал (5…100 ppm/0С). Это результат использования металла в качестве основы резистивного слоя. Такие резисторы обладают малыми токовыми шумами. На основе MELF резисторов с металлической плёнкой изготавливаются прецизионные резисторы с допуском вплоть до 0,02%.
Carbon film MELF resistors (MELF резисторы с углеродной плёнкой). Из-за того, что основой резистивного слоя является плотная и однородная плёнка углерода, ТКС таких резисторов довольно велик и может достигать 250 ppm/0С и более. Несмотря на это, за счёт хорошей теплопроводности углерода (графита), который служит причиной большого ТКС, резисторы MELF с углеродной плёнкой прекрасно переносят импульсные нагрузки и являются рекордсменами по допустимой импульсной мощности среди всех поверхностно-монтируемых резисторов аналогичного размера.
За счёт цилиндрической формы корпуса, эффективная площадь резистивной плёнки у MELF резисторов примерно в три раза больше, чем у плоских SMD-резисторов с аналогичной площадью монтажа.
Эти особенности делают MELF-резисторы незаменимыми, когда речь идёт о сферах применения, где важна стабильность, надёжность и устойчивость к импульсной нагрузке.
Недостатки MELF резисторов.
Из существенных недостатков MELF резисторов можно отметить большую последовательную индуктивность, которая образуется из-за спиралевидной топологии резистивного слоя.
Это существенно ограничивает применение резисторов MELF в высокочастотной аппаратуре, так как наличие паразитной индуктивности приводит к резонансу на частотах в несколько ГГц.
Кроме этого, образуется паразитная параллельная ёмкость между боковыми контактами, которая также нежелательна при работе резистора в высокочастотных схемах.
Несмотря на это, производители выпускают специальные серии высокочастотных MELF резисторов (например, MMU0102/MMA0204/MMB0207 HF от Vishay), которые способны работать на частотах вплоть до 10 ГГц.
В них, за счёт специальной, так называемой, «импульсной» или же «меандровой» топологии резистивного слоя удаётся снизить паразитную индуктивность, которая ограничивает их использование в СВЧ технике.
Как уже говорилось, основа в виде цилиндра даёт преимущества при охлаждении резистивного слоя, а, следовательно, увеличивает нагрузочную способность резистора. Но в то же время, круглая форма затрудняет процесс сборки, так как корпус может скатываться или разворачиваться при пайке. Понятное дело, что при массовом производстве это увеличивает процент брака и требует дополнительной настройки оборудования.
Из-за своей формы и связанных с нею трудностей в обращении, аббревиатура MELF на западе в шутку расшифровывается, как «Most
Типоразмеры резисторов MELF.
MELF-резисторы выпускаются в корпусах трёх типоразмеров: 0102, 0204, 0207.
Эти три типоразмера эквивалентны по занимаемой площади трём типоразмерам плоских SMD-резисторов:
microMELF 0102 – 0805;
miniMELF 0204 – 1206;
MELF 0207 – 2512.
В таблице №1 приведены типоразмеры (в том числе метрические) резисторов MELF. В ней же указана соответствующая типоразмеру длина и диаметр корпуса.
Таблица №1. Типоразмеры резисторов MELF.
Тип корпуса | Типоразмер | Метрический типоразмер | Длина L, мм. | Диаметр D, мм. |
microMELF | 0102 | 2211M | 2,2 | 1,1 |
miniMELF | 0204 | 3715M | 3,7 | 1,5 |
MELF | 0207 | 6123M | 6,1 | 2,3 |
Определить типоразмер MELF-резистора можно обычной линейкой.
Достаточно измерить его длину.
Далее на фото показаны резисторы типоразмера 0204 (он же miniMELF).
Кроме резисторов, в корпусе типа MELF выпускаются диоды, стабилитроны и даже конденсаторы. Диоды и стабилитроны в стеклянном корпусе MELF вы, наверняка, уже не раз встречали.
Довольно часто резисторы в MELF исполнении встречаются на печатных платах от автомобильной бортовой электроники. На следующем фото показана печатная плата от автомобильного контроллера BOSCH с целой россыпью MELF резисторов.
Параметры MELF-резисторов. Отличительные особенности.
Для начала поговорим о мощности рассеивания MELF резисторов (Таблица №2). Как и у плоских SMD-резисторов, их мощность также определяется типоразмером корпуса.
Таблица №2. Мощность рассеивания MELF-резисторов разных типоразмеров.
Типоразмер | Стандартная (Standart) мощность | Повышенная («Power») мощность |
microMELF 0102 | 0,2W | 0,3W |
miniMELF 0204 | 0,25W | 0,4W |
MELF 0207 | 0,4W | 1W |
Номинальная рассеиваемая мощность указана для температуры окружающей среды +70°C.
Стоит отметить, что стандартная мощность для MELF-резисторов составляет 0.2W, 0.25W и 0.4W соответственно. Но, за счёт своего необычного дизайна, MELF-резисторы способны выдерживать и большую мощность. Так, например, фирма Vishay в даташитах на свою продукцию указывает и повышенную мощность, приводя её в столбце «Power».
Дело в том, что MELF резистор может работать и на повышенной мощности, но при этом рекомендуется обеспечить хороший отвод тепла за счёт грамотного монтажа его на печатную плату, а также иметь ввиду сокращение срока службы компонента и дрейф сопротивления с течением длительного времени эксплуатации.
Высокотемпературные MELF резисторы (например, MMA 0204 HT, Vishay) допускают мощность рассеивания в 0,5W. Резистивная плёнка таких резисторов способна выдерживать без повреждения температуру вплоть до +175°C.
Типовые рабочие напряжения для резисторов MELF составляют 150V для типоразмера 0102, 200V для 0204 и 300V для 0207. Естественно, есть и высоковольтные серии, например, MMA 0204 HV, MMB 0207 HV (Vishay).
Рабочее напряжение для резистора этой серии (типоразмер 0207) составляет 1000V.
По сравнению с плоскими SMD-резисторами, резисторы типа MELF с аналогичной площадью монтажа обладают большей импульсной нагрузочной способностью. Это относится как к MELF резисторам с металлической плёнкой, так и плёнкой из углерода.
Резисторы MELF с углеродной плёнкой являются рекордсменами по допустимой импульсной мощности. Более наглядно это представлено в презентации фирмы Vishay, где показан предел импульсной нагрузки для SMD-резисторов разных типов. В качестве тестового образца используется резистор сопротивлением 1 кОм, на который подаётся одиночный прямоугольный импульс длительностью 3 мс. Мощность импульса указана по шкале Pulse Power/W.
Как видим, MELF-резисторы с углеродной плёнкой (Carbon film MELF resistors) типоразмера 0207 выдерживают импульс мощностью до 2 kW (2 киловатта)!
Для сравнения, предел разрушающей импульсной нагрузки для стандартных толстоплёночных SMD-резисторов (Standard Thick Film Chip) типоразмера 1206 составляет всего 35W (35 ватт).
Рекордное значение допустимой импульсной мощности углеродных MELF-резисторов объясняется тем, что графит отлично проводит тепло. Его избыток, образующийся в результате воздействия мощных электрических импульсов быстрее рассеивается в проводящем слое углерода и отводится в керамический стержень MELF резистора, который обладает большим объёмом, а, стало быть и теплоёмкостью, чем аналогичные плоские SMD-резисторы.
В добавок к этому, спиралевидная нарезка резистивного слоя обеспечивает равномерное распределение тока, что позволяет избежать так называемых «горячих точек» – мест локального перегрева проводящего слоя, которые наблюдаются у плоских SMD-резисторов с тонкой и толстой плёнкой.
На рисунке показаны области перегрева, вызванные наибольшей плотностью тока в резистивном слое плоского тонкоплёночного SMD-резистора.
Похожая ситуация возникает и у толстоплёночных SMD-резисторов. Обычно, область перегрева образуется в самом узком месте резистивного слоя.
На рисунке показан участок локального перегрева толстоплёночного чип-резистора с лазерной обрезкой типа L-Cut.
Наиболее востребованы MELF резисторы там, где имеются высокие импульсные нагрузки. Как правило, это аналоговые цепи силовой электроники. Миниатюрные SMD-компоненты, как правило, имеют недостаточную импульсную нагрузочную способность, которая является следствием их крошечных размеров.
Высокая импульсная мощность MELF-резисторов хорошо сказывается на их надёжности и стабильности в течение длительного срока службы. Именно поэтому их активно применяют в авионике, автомобильной, промышленной, телекоммуникационной и медицинской электронике. Везде, где нужна надёжная и стабильная работа.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
ВЫСОКОВОЛЬТНЫЕ МОЩНЫЕ НЕПРОВОЛОЧНЫЕ РЕЗИСТОРЫ ФИРМЫ «EBG», АВСТРИЯ
Австрийская фирма «EBG» (www.
ebg.at) основана в 1977 году, и с тех пор специализируется на выпуске высокотехнологичной продукции.Резисторы, предлагаемые данной компанией, сочетают в себе такие характеристики, как очень низкие температурный коэффициент и коэффициент зависимости сопротивления от напряжения, высокую стабильность, термостойкость, узкие пределы отклонений сопротивления. Фирма «EBG» выпускает плоские, цилиндрические и дисковые резисторы, резисторы в корпусах TO220 и SOT227, резисторы в корпусах специального исполнения, в том числе с водяным охлаждением, резисторные сборки, высоковольтные делители.
Более 85% резисторов, выпускаемых «EBG», отправляется на экспорт.
Полный каталог резисторов, производимых фирмой «EBG» в формате PDF вы можете найти на нашем cайте: «Каталог EBG» (1,25Мб, 36 стр.)
Основные параметры:
Pном — номинальная рассеиваемая мощность, Вт
Диапазон — диапазон возможных сопротивлений
Допуски — допуски отклонения сопротивления
ТКС — температурный коэффициент сопротивления (относительно 25°С)
Uмакс.
— максимальное рабочее напряжение, В
Траб. — рабочий температурный диапазон, °С
Серии резисторов в корпусах TO220:
| Наименование серии | Pном, Вт | Внешний вид | Диапазон | Допуски | ТКС | Uмакс., В | Траб., °С | Примечание |
| LXP 18 | 18 | от 0,05 Ом до 1 МОм, другие номиналы — на заказ | ±1%, ±2%, ±5%, ±10% (на заказ — 0,5%) | от 1 Ома до 10 Ом: ±(100*10-6+0.002 Ом)/°С, от 10 Ом — ±50*10-6/°С |
350 | -55. ..+125 |
Полностью изолированный корпус, минимальное сопротивление изоляции: 10 ГОм, при использовании резистора без радиатора, его расчетная мощность должна быть уменьшена до 2,25 Вт | |
| LXP 20 | 20 | от 0,05 Ом до 1 МОм, другие номиналы — на заказ | ±1%, ±2%, ±5%, ±10% (на заказ — 0,5%) | от 1 Ома до 10 Ом: ±(100*10-6+0.002 Ом)/°С, от 10 Ом — ±50*10-6/°С |
350 | -55…+125 | Полностью изолированный корпус, минимальное сопротивление изоляции: 10 ГОм, при использовании резистора без радиатора, его расчетная мощность должна быть уменьшена до 3 Вт | |
| MXP 35 | 35 | от 0,05 Ом до 1 МОм, другие номиналы — на заказ | ±1%, ±2%, ±5%, ±10% (на заказ — 0,5%) | от 1 Ома до 10 Ом: ±(100*10-6+0.  002 Ом)/°С, от 10 Ом — ±50*10-6/°С |
350 | -55…+175 | Полностью изолированный корпус, минимальное сопротивление изоляции: 10 ГОм, при использовании резистора без радиатора, его расчетная мощность должна быть уменьшена до 2,5 Вт | |
| MSP 35 SMD | 35 | от 0,1 Ом до 10 кОм, другие номиналы — на заказ | ±1%, ±2%, ±5%, ±10% (на заказ — 0,5%) | от 1 Ома до 10 Ом: ±(100*10-6+0.002 Ом)/°С, от 10 Ом — ±50*10-6/°С |
350 | -55…+175 | Полностью изолированный корпус, минимальное сопротивление изоляции: 10 ГОм |
Серии резисторов в корпусах SOT227:
| Наименование серии | Pном, Вт | Внешний вид | Диапазон | Допуски | ТКС | Uмакс. , В |
Траб., °С | Примечание |
| GXP 120 | 120 | от 0,1 Ом до 1 МОм | ±1%, ±2%, ±5%, ±10% | ±50*10-6, ±100*10-6, ±250*10-6 | 500 В (на заказ до 1000 В) | -55…+155 | Напряжение изоляции: 4 кВ, возможно изготовление как отдельных резисторов, так и резисторных сборок | |
| HXP 200 | 200 | от 0,1 Ом до 1 МОм | ±1%, ±2%, ±5%, ±10% | ±50*10-6, ±100*10-6, ±250*10-6 | 500 В (на заказ до 1000 В) | -55…+155 |
Некоторые серии резисторов в корпусах специального назначения:
| Наименование серии | Pном, Вт | Внешний вид | Диапазон | Допуски | ТКС | Uмакс. , В |
Траб., °С | Примечание |
| UXP 300 | 300 | макс.габариты: 60,8х65,8х32,5мм |
от 0,5 Ом до 100 кОм | ±5%, ±10% | ±150*10-6 (другие на заказ) | 5000В (на заказ возможно выше, в зависимости от макс.мощности) | -55…+150 | Электрическая прочность: 6 кВ (на заказ до 8 кВ), минимальное сопротивление изоляции: 10 ГОм 500 В |
| UXP 600 | 600 | макс.габариты: 60,8х65,8х32,5мм |
от 0,5 Ом до 100 кОм | ±5%, ±10% | ±150*10-6 (другие на заказ) | 5000В (на заказ возможно выше, в зависимости от макс.мощности) | -55…+150 | Электрическая прочность: 6 кВ (на заказ до 12 кВ), минимальное сопротивление изоляции: 10 ГОм 500 В |
Мы можем поставлять под заказ и другие резисторы фирмы «EBG».
При заказе просьба указывать тип резистора, его сопротивление и отклонение сопротивления, а также температурный коэффициент.
Полные описания на резисторы в формате PDF вы можете найти на нашем райте в разделе «Каталог PDF — Резисторы»
Наименование
К продаже
Цена от
К продаже:
50 шт.
К продаже:
14 шт.К продаже:
14 шт.
К продаже:
15 шт.К продаже:
27 шт.
UXP-300 2R2 ±5%
с длинными втулками (A-CX-5803). Рекоменд.замена: UXP-350К продаже:
3 шт.
Цена от:
4 147,27₽К продаже:
2 шт.К продаже:
14 шт.
Цена от:
1 025,94₽Проволочные резисторы и особенности их изготовления
Проволочные резисторы и особенности их изготовления
Категория:
Производство радиоаппаратуры
Проволочные резисторы и особенности их изготовления
В радиоаппаратуре применяют как постоянные, так и переменные проволочные резисторы, которые отличаются высокой стабильностью величины сопротивления, значительной мощностью рассеивания, малым значением э.
д. с. шумов.
В системах автоматики, счетно-решающих устройствах и радиокомпасах применяют главным образом прецизионные переменные проволочные резисторы. Специфика применения этих устройств предъявляет ряд дополнительных требований к их изготовлению: получение различных функциональных зависимостей сопротивления от угла поворота оси, обеспечение точности линейности (или функциональности) характеристики, жесткие допуски по основным электрическим и механическим характеристикам (максимальное и минимальное значение сопротивления, величина вращающего момента, переходное сопротивление контакта, контактное давление и др.).
Величина рассеиваемой мощности таких резисторов обычно невелика. Допустимые погрешности по основным параметрам — сотые доли процента.
Токопроводящим элементом проволочных резисторов является проволока из специальных сплавов с высоким удельным сопротивлением, наматываемая на цилиндрические, плоские или кольцевые каркасы из изоляционных материалов.
Цилиндрические каркасы для проволочных резисторов изготовляют из пластмассы или керамики в зависимости от температуры нагрева обмотки.
Плоские каркасы штампуют из листовых изоляционных материалов или металлов, поэтому они обладают повышенной теплопповодностью.
Постоянные проволочные резисторы. В настоящее время находят применение постоянные проволочные эмалированные резисторы ПЭ, ПЭВ и ПЭВР.
Основанием для этих резисторов служат керамические трубчатые каркасы из радиофарфора или из талькошамотной массы.
Выводы резисторов делают двух вариантов: жесткие и гибкие. Жесткие выводы выполняют в виде хомутиков из красной меди и
латунного контакта, соединяемых с помощью электродуговой сварки. Положение хомутиков на каркасе фиксируется двумя лунками. Гибкие выводы представляют собой многожильный отожженный медный провод, закрепленный на каркасе укладкой двух витков в канавки, имеющиеся в каркасе, а затем концы вывода скручивают в одну жилу.
Промышленность выпускает также резисторы ПЭВТ (постоянные проволочные эмалированные термостойкие), предназначенные для работы в цепях постоянного, переменного и импульсного тока при температуре от —60 до +450° С.
Освоение промышленностью производства микропроволоки из высокоомных сплавов (нихрома, манганина) позволило разработать серию проволочных резисторов небольших размеров с величиной сопротивления до 1 Мом. Из нихрома и манганина толщиной 30 мкм изготовляют резисторы ПТН (проволочные точные нихромовые) и ПТМ (проволочные точные манганиновые), предназначенные для работы в электро- и радиотехнических цепях напряжением до 400 в в интервале температур от —60 до +200 °С при относительной влажности воздуха до 98% и температуре +40 °С.
Эти резисторы изготовляют намоткой эмалированного провода на каркас из пресс-материала АГ-4. Резисторы имеют защитные покрытия на основе эпоксидной смолы ЭД-5.
Выпускаются новые типы точных проволочных резисторов постоянного типа: МВС, С5-5, С5-716 (однослойные точные) и ПТМН, ПТМК, ПТММ (многослойные малогабаритные точные).
Рис. 1. Постоянные проволочные эмалированные резисторы: а—пэ, б—пэв, е-пэвр
Переменные проволочные резисторы.
По характеру применения переменные проволочные резисторы можно разделить на резисторы общего назначения, подстроечные прецизионные и специальные (потенциометры).
К резисторам общего назначения относятся малогабаритные переменные проволочные резисторы ППБ (проволочные переменные бескаркасные), ПП1 и ППЗ (проволочные переменные мощностью 1 и 3 вт). Их изготовляют из тонкого нихромового провода. Корпус резисторов ППБ изготовляют из ультрафарфора. Резисторы имеют термовлагостойкое крем-нийорганическое защитное покрытие. При номинальной мощности 15 em их габариты незначительны. Корпус резисторов ПП1 и ППЗ выполнен из пластмассы АГ-4, каркас для намотки провода — из стеклотекстолита СКМ-1.
Резисторы этого типа изготовляются нескольких разновидностей: одинарные и сдвоенные с выключателем и без выключателя, с осью под шлиц и с осью под ручку.
Из подстроечных переменных проволочных резисторов, имеющих как поступательное, так и вращательное движение ползуна, к первым относятся резисторы СП5-1А, СП5-4А, СП5-9, СП5-11, СП5-14,СГ15-15, а ко вторым—СП5-2, СП5-3, СП5-6.
Рис. 2. Резисторы ПТН и ПТМ
Прецизионные резисторы применяют в наиболее ответственных цепях радиоэлектронной аппаратуры, где требуется высокая точность и стабильность параметров.
Рис. 3. Проволочные переменные малогабаритные резисторы ППБ: а — ППБ-2, б —ППБ-15
Рис. 4. Проволочные переменные малогабаритные одинарные резисторы ППЗ: а —с выключателем, б — с осью под ручку
Специальные переменные проволочные резисторы по характеру зависимости величины активного сопротивления от угла поворота оси делят на линейные и функциональные потенциометры. В свою очередь функциональные потенциометры подразделяют на тригонометрические (синусно-косинусные), степенные (квадратные, гиперболические), логарифмические и др.
Рис. 5. Проволочный потенциометр: 1 —обмотка, 2— ползунок, 3— подвижная система, 4 — керамический каркас, 5 —ручка, укрепленная на оси
На рнс. 5 показан проволочный потенциометр, предназначенный для преобразования механического вращательного движения в изменяющееся по определенному закону электрическое напряжение.
Необходимую функциональную зависимость сопротивления потенциометра (или напряжения на нем) получают: применением профилированных каркасов; использованием обмотки с переменным шагом; применением проводов различного удельного сопротивления на отдельных участках; шунтированием отдельных участков обмотки; соответствующим подбором направления движения ползунка и расположения витков обмотки потенциометра и другими способами.
Промышленность выпускает однооборотные кольцевые и многооборотные потенциометры.
Однооборотные кольцевые потенциометры при хорошо отработанном технологическом процессе в условиях серийного производства и при наличии компенсационных или корректирующих устройств выпускают с точностью характеристик не выше 0,1%.
В связи с развитием вычислительной техники и автоматических-схем слежения и регулирования резко возросли требования к точности и разрешающей способности потенциометров. Удовлетворяют эти требования не только за счет совершенствования технологии
Рис.
6. Многооборотный потенциометр:
1 — каркас с обмоткой, уложенной в винтовую канавку, 2 — ползунок, 3 —плоская пружина, 4 — контактный ролик. 5 —ось
производства, но и создавая новые конструкции потенциометров. Так появились многооборотные потенциометры (рис. 6).
Линейные потенциометры имеют высокую величину линейности (0,01 %). Такой точности достигают на специальных станках для намотки прецизионных многовитковых потенциометров, используя следящие системы для автоматической коррекции сопротивления путем изменения шага в процессе намотки.
Функциональные многооборотпые потенциометры наматывают на. цилиндрический изоляционный каркас, наружная поверхность которого имеет винтовую канавку. В эту канавку, имеющую вид резьбы, укладывают определенное количество витков проволоки необходимого диаметра. Подвижной контакт потенциометра, вращаясь вокруг каркаса, может скользить только вдоль витков обмотки, не перескакивая с одного витка на другой. Этим методом может быть обеспечена практически любая разрешающая способность потенциометра путем увеличения количества витков обмотки.
Недостатком многооборотных потенциометров является сравнительно малая величина номинала сопротивления.
Общим недостатком многооборотных потенциометров является большое время перевода подвижного контакта из одного крайнего положения в другое.
Высокая точность и разрешающая способность (в 10 раз большая по сравнению с однооборотными) обусловливают широкие возможности для использования многооборотных потенциометров. Этому способствуют также простота их конструкции, отсутствие корректирующих устройств и регулировок, меньшая требовательность к технологии производства.
Следует иметь в виду, что многооборотные потенциометры, имеющие специфические особенности и области применения, не могут заменить однооборотных потенциометров. Но в тех случаях, когда такая замена по условиям применения и эксплуатации возможна, ею не следует пренебрегать.
Реклама:
Читать далее:
Катушки индуктивности высокой частоты
Статьи по теме:
Что необходимо знать о резисторах? / Хабр
Резистор: кусочек материала, сопротивляющийся прохождению электрического тока.
К обоим концам присоединены клеммы. И всё. Что может быть проще?
Оказывается, что это совсем не просто. Температура, ёмкость, индуктивность и другие параметры играют роль в превращении резистора в довольно сложный компонент. И использовать его в схемах можно по-разному, но мы сконцентрируемся на разных видах резисторов фиксированного номинала, на том, как их делают и как они могут пригодиться в разных случаях.
Начнём с самого простого и старого.
Углеродный композит в проигрывателе
Их часто называют «старыми» резисторами. Они широко применялись в 1960-х, но с появлением других типов резисторов и благодаря достаточно большой себестоимости, их использование сейчас ограничено. Они состоят из смеси керамического порошка с углеродом, связанных при помощи смолы. Углерод хорошо проводит ток, и чем больше его в смеси, тем меньше сопротивление. Провода присоединяются с концов. Они покрываются краской или пластиком, служащими изоляцией, а сопротивление и допуск обозначаются цветными полосками.
Сопротивление таких резисторов можно перманентно изменить, подвергнув их высокой влажности, высокому напряжению или перегреву. Допуск составляет 5% или более. Это просто твёрдый цилиндр с хорошими высокочастотными характеристиками. Также они хорошо переносят перегрев, несмотря на свой малый размер, и всё ещё используются в блоках питания и сварочных контроллерах.
Однако их возраст не остановил меня от использования мешка таких резисторов, купленных мною в комиссионке с целью изготовления различных сопротивлений, которые были нужны мне для моего проекта муз. проигрывателя 555. На фото как раз моя поделка.
Производятся нанесением слоя чистого углерода на керамический цилиндр и последующего удаления углерода с целью формирования спирали. Итог покрывается кремнием. Толщина слоя и ширина оставшегося углерода управляют сопротивлением, а допуск таких резисторов бывает от 2%, лучше, чем у предыдущих. Благодаря чистому углероду сопротивление меньше меняется с температурой.
Температурный коэффициент сопротивления углеродно-плёночных резисторов составляет от 200 до 500 ppm/C – миллионных долей на градус Цельсия. 200 ppm/C значит, что с каждым градусом сопротивление не изменится больше, чем на 200 Ом на каждый МОм общего сопротивления. В процентах это можно выразить как 0,02%/C. Если температура изменится на 80 С, при показателе 200 ppm/C сопротивление резистора поменяется на 1,6%, или на 16 кОм.
Такие резисторы выпускаются номиналом от 1 Ом до 10 кОм, мощностью от 1/16 Вт до 5 Вт и выдерживают напряжения в несколько киловольт. Обычно используются в высоковольтных блоках питания, рентгеновских аппаратах, лазерах и радарах.

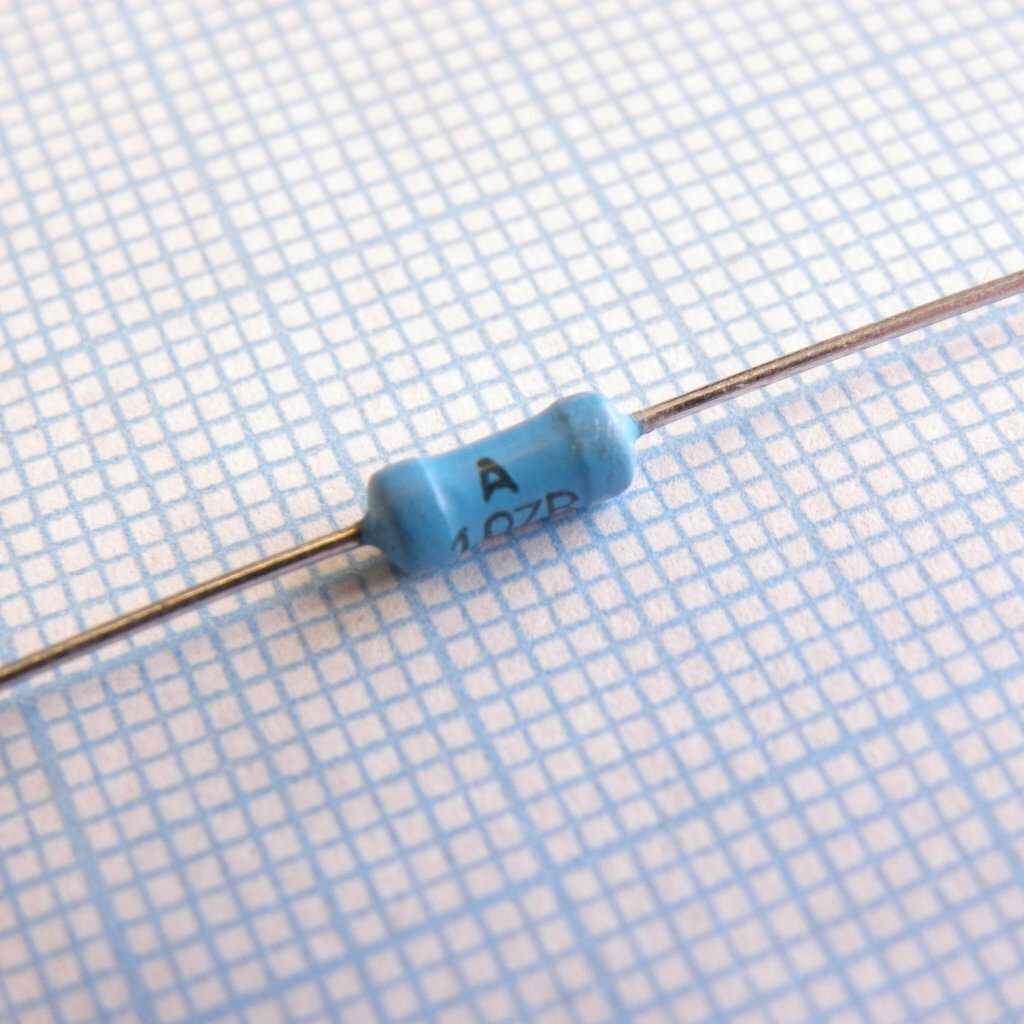

Металлическая плёнка делается схожим с углеродной образом, путём размещения металлического слоя (часто это никель хром) на керамике, с последующим вырезанием спирали. Согласно
документации от производителя Vishay, после присоединения клемм спираль раньше обрабатывали шлифовкой, но сейчас для этого используют лазеры.
Результат покрывается лаком и помечается цветовой кодировкой или текстом.
Сопротивление резисторов из металлической плёнки меняется меньше, чем у углеродно-плёночных. ТКС находится в районе 50-100 ppm/C. 50 ppm/C аналогичны 0,005%/C. Использовав аналогичный приведённому выше пример с резистором в 1 МОм, изменение температуры на 80 С приведёт в случае резистора 50 ppm/C к изменению сопротивления на 0,4%, или на 4 кОм.
Допуск у них меньше, порядка 0,1%. Также обладают хорошими шумовыми характеристиками, низкой нелинейностью и хорошей стабильностью по времени, и используются для множества целей.
Случай схож с металлической плёнкой, только обычно используется оксид олова с примесью оксида сурьмы. Ведут себя такие резисторы лучше, чем углеродные или металлические плёнки, если говорить о напряжении, перегрузках, скачках и высоких температурах. Резисторы на углеродной плёнке работают до 200 С, на металлической – до 250-300 С, а резисторы на плёнке из оксида – до 450 С. При этом их стабильность весьма хромает.
Производятся намоткой провода на пластиковый, керамический или стекловолоконный цилиндр. Поскольку провод можно отрезать довольно точно, номинал их сопротивления можно выбрать с большой точностью с допуском не хуже 0,1%. Чтобы получить резистор с высоким сопротивлением, нужно использовать очень тонкий и длинный провод. Провод можно сделать тоньше для меньшей мощности или толще для большей мощности. Его можно изготавливать из большого числа металлов и сплавов, включая никель хром, медь, серебро, хромистой стали и вольфрама.
Разрабатываются с прицелом на возможность работы при высоких температурах: вольфрамовые выдерживают температуры до 1700 С, серебряные – от 0 до 150 С. ТКС у высокоточных проволочных резисторов составляет порядка 5 ppm/C. У резисторов, предназначенных для высоких мощностей, ТКС выше.
Работают на мощностях от 0,5 Вт до 1000 Вт. Резисторы на несколько сотен Вт могут быть покрыты высокотемпературным кремнием или стекловидной эмалью. Для увеличения теплоотвода могут быть оборудованы алюминиевым кожухом с пластинами, работающими как радиатор.
Виды намотки
Поскольку это практически катушки, у них присутствует индуктивность и ёмкость, из-за чего на высоких частотах они ведут себя плохо. Для уменьшения этих эффектов применяются различные хитрые схемы намотки, например, бифилярная, намотка на плоском носителе, и намотка Аэртона-Перри.
У бифилярной намотки отсутствует индукция, но высокая ёмкость. Намотка на плоском и тонком носителе сближает провода и уменьшает индукцию. Намотка Аэртона-Перри, благодаря тому, что провода идут в разных направлениях и находятся близко друг от друга, уменьшает самоиндукцию и ёмкость, поскольку в местах пересечения напряжение одинаково.
Потенциометры делают на основе проволочных резисторов благодаря их надёжности. Также они используются в прерывателях и предохранителях. Их индукцию можно увеличить и использовать их как датчики тока, измеряя индуктивное сопротивление.
Используют фольгу толщиной в несколько микрон, обычно из никель хрома с добавлениями, расположенную на керамической подложке.
Они наиболее стабильные и точные из всех, даром что существуют с 1960-х. Необходимое сопротивление достигается фототравлением фольги. Не имеют индуктивности, обладают низкой ёмкостью, хорошей стабильностью и быстрой тепловой стабилизацией. Допуск может быть в пределах 0,001%.
ТКС составляет 1 ppm/C. При изменении температуры на 80 С мегаомный резистор поменяет сопротивление всего на 0.008% или 80 Ом. Интересен способ, которым достигается подобная точность. При увеличении температуры увеличивается и сопротивление. Но резистор делается так, что увеличение температуры приводит к сжатию фольги, из-за чего сопротивление падает. Суммарный эффект приводит к тому, что сопротивление почти не меняется.
Хорошо подходят для аудиопроектов с токами высоких частот. Также подходят для проектов, требующих высокую точность, например, электронных весов. Естественно, используются в областях, где ожидаются большие колебания температуры.
В основном применяются для поверхностного монтажа.
Плёнка в толстоплёночных резисторах в 1000 раз толще, чем в тонкоплёночных. Это самые дешёвые резисторы, так как толстая плёнка дешевле.
Тонкооплёночные резисторы изготавливаются ионным напылением никель хрома на изолирующую подложку. Затем применяется фототравление, абразивная или лазерная чистка. Толстоплёночные изготавливаются печатью по трафарету. Плёнка представляет собой смесь связующего вещества, носителя и оксида металла. В конце процесса применяется абразивная или лазерная чистка.
Допуск тонкоплёночных резисторов находится на уровне 0,1%, а ТКС – от 5 до 50 ppm/C. У толстоплёночных допуск бывает 1%, а ТКС — 50 до 200 ppm/C. Тонкоплёночные резисторы меньше шумят.
Тонкоплёночные резисторы применяются там, где требуется высокая точность. Толстоплёночные можно использовать практически везде – в некоторых ПК можно насчитать до 1000 толстоплёночных резисторов поверхностного монтажа.
Существуют и другие виды резисторов постоянного номинала, но в ящичках для резисторов вы, скорее всего, встретите один перечисленных.
Пленочный резистор
Изобретение относится к электронной технике, а именно к производству постоянных резисторов, и может быть использовано в электронной, радиотехнической и других смежных отраслях промышленности, в том числе мощных, высокочастотных цепях.
Известны мощные пленочные резисторы, представляющие собой плоские резистивные элементы, устанавливаемые на теплоотводящий фланец с помощью пайки (www.res-netmicro wave. com).
Недостатком данных резисторов является относительно низкая температурная стабильность.
Известен пленочный резистор, описанный в А.С. СССР №1517640, Н01С 7/00, опубл. 27.12.1995 г. Пленочный резистор содержит диэлектрическую подложку, на которой размещены контактные площадки и прямоугольный резистивный элемент, включающий две области, удельное поверхностное сопротивление которых в 1,4-1,6 раз превышает удельное поверхностное сопротивление сплошного резистивного слоя, образующего прямоугольный резистивный элемент.
Области примыкают к контактным площадкам в их центральных частях со стороны прямоугольного резистивного элемента.
Недостатком известного резистора является относительно низкие эксплуатационные характеристики.
Известен тонкопленочный резистор, защищенный патентом РФ №2231150, Н01С 7/00, 17/00, опубл. 20.06.2004), содержащий прямоугольный резистивный элемент и два электрода из многослойной проводящей структуры, которые имеют гребенчатую форму и n резистивных элементов, расположенных параллельно ширине электродов, и n-1 прямоугольных окон, незанятых пленочными элементами и расположенных при окончании резистивных элементов перпендикулярно им, а коэффициент формы kΦ каждого резистивного элемента должен находиться в пределах 0,07≤kΦ≤0,13, при этом длина электродов должна быть не менее длины резистивных элементов.
Недостатком известного резистора является относительно низкая температурная стабильность при больших удельных нагрузках.
Наиболее близким к заявляемому по технической сущности и достигаемому результату, выбранным в качестве прототипа, является мощный пленочный резистор, защищенный патентом РФ на полезную модель №101261, Н01С 17/00, опубл. 10.01.2011 г., включающий диэлектрическую подложку и сформированную на ней многослойную пленку резистивных материалов с нанесенными контактами, соединенными с ленточными выводами, размещенный на теплоотводящем основании, отличающийся тем, что резистор закрыт теплоотводящей керамической крышкой.
К недостаткам упомянутого резистора можно отнести недостаточные эксплуатационные характеристики резисторов, а именно температурный коэффициент сопротивления (ТКС).
Задачей предлагаемого технического решения является улучшение конструкции пленочного резистора.
Технический результат заключается в улучшении температурного коэффициента сопротивления пленочных резисторов.
Указанный результат достигается тем, что в пленочном резисторе, включающем диэлектрическую подложку, размещенную на теплоотводящем основании, многослойная пленка резистивных материалов включает резистивный слой, на котором расположены контактный и пассивирующий слои, при этом на указанной многослойной пленке размещены защитный и маркировочный слои.
Сущность предлагаемого технического решения состоит в следующем.
На чертеже изображена конструкция пленочного резистора.
Пленочный резистор содержит диэлектрическую подложку (алюмонитридную пластину) 1 с сформированной на ней многослойной пленкой: резистивный слой 2 — тантал, адгезионный слой 3 и контактный слой 4 — никель с подслоем титана, пассивирующий слой 5 — нитрид тантала, защищенной защитным слоем краски 6 с нанесенным маркировочным слоем 7, размещенную на теплоотводящем основании 8 и имеющую ленточные выводы 9.
Пленочный резистор работает следующим образом.
Мощный сигнал проходит через многослойную пленку резистивных материалов, расположенную на диэлектрической подложке 1, включающую резистивный слой 2, адгезионный слой 3, контактный 4 и пассивирующий слои 5, размещенные на резистивном, посредством ленточных выводов 9, ослабляясь и соответственно приводит к нагреву резистора с последующей передачей тепла через теплоотводящее основание 8.
Защитный слой краски 6 с нанесенным маркировочным слоем 7 предохраняет резистор от внешних воздействий. Пассивирующий слой 5, на основе исходного компонента резистивного слоя 2, позволяет значительно улучшить межслойную адгезию, исключить расслоение структуры при дальнейшей эксплуатации, уменьшить межслойные термомеханические напряжения и обеспечить надежную защиту резистивного слоя, что приводит к улучшению ТКС тонкопленочных резисторов.
Резистор может быть изготовлен следующим образом. В качестве основы резистора используют диэлектрическую подложку (алюмонитридную пластину), на которую наносят резистивный слой тантала, адгезионный и контактный слой никеля с подслоем титана, пассивирующий слой на основе исходного компонента резистивного слоя посредством напыления тантала с напуском азота на вакуумной установке Caroline D12B. Далее производят пайку на теплоотводящее основание. После чего припаивают ленточные выводы. Производят подгонку. Формируют защитный слой краски и маркируют.
Сопротивление резисторов измеряли в соответствии с ГОСТ 21342.20-78 «Резисторы. Метод измерения сопротивления. Температурный коэффициент сопротивления (ТКС) измеряли согласно ГОСТ 21342.15-78 «Резисторы. Метод определения температурной зависимости сопротивления». Наработку оценивали в соответствии с ГОСТ 25359-82 «Изделия электронной техники. Общие требования по надежности и методы испытаний». Прочность контактных узлов резисторов на воздействие сдвигающей силы контролировали при креплении резисторов путем припаивания за контактные поверхности к металлизированным серебром и облуженным площадкам на керамической плате. Направление приложения усилия — параллельно торцу резистора. Значение нагрузки для резисторов значительно превысило 0,5 кгс.
Таким образом, предлагаемое техническое решение позволяет улучшить ТКС пленочных резисторов.
Пленочный резистор, включающий диэлектрическую подложку и сформированную на ней многослойную пленку резистивных материалов, размещенный на теплоотводящем основании, отличающийся тем, что многослойная пленка резистивных материалов включает резистивный слой, на котором расположены контактный и пассивирующий слои, при этом на указанной многослойной пленке размещены защитный и маркировочный слои.
Классификация резисторов. Система условных обозначения резисторов. Резисторы постоянного сопротивления проволочные, страница 3
Наличие в конструкции резистора нескольких токопроводящих элементов, выключателей, экрана и т. п. привело к разработке большого числа различных по форме, габаритам и массе конструкций переменных резисторов. На рис. 1.4,а приведена конструкция резистора СПЗ-9а М-0,5, рис. 1.4,б — СПЗ-16а, рис. 1.4,в -СПЗ-19а, рис. 1.4, г-СПЗ- 1б.
Функциональная характеристика определяет зависимость сопротивления переменного резистора или напряжения от положения (угла поворота) подвижного контакта. В зависимости от конструкции токопроводящего элемента переменные резисторы по характеристикам разделяются на линейные—тип А и нелинейные-логарифмические Б и обратнологарифмические В (рис.1.5)
Переменные
проволочные резисторы. Резисторы
типов СП5. ППБ, ППБЕ применяют как подстроечные и регулировочные элементы при
настройке и эксплуатации электронной аппаратуры.
Переменные проволочные
резисторы изготовляют с круговым и прямолинейным перемещением подвижного
контакта. Последние используются часто как подстроечные, например СП5-15,
СП5-22, СН5-24, хотя выпускают подстроечные резисторы и с круговым перемещением
подвижного контакта.
Токопроводящий элемент проволочных резисторов выполняют намоткой провода высокого удельного сопротивления на изоляционный каркас. Каркасы, изготовленные из плоских пластин, позволяют получить резисторы с различными законами измерения сопротивления.
Проволочные переменные резисторы имеют высокую термостойкость, перегрузочную способность, износостойкость, стабильность параметров, низкий уровень шумов.
Резисторы постоянного сопротивления непроволочные. Характеризуются небольшими размерами, малыми собственной емкостью и индуктивностью; они дешевы , но уступают проволочным резисторам по стабильности и удельной мощности рассеивания. В малогабаритной аппаратуре широко применяют постоянные резисторы типа МЛТ -металлизированные лакированные теплостойкие; МОН-металлоокисные низкоомные; УЛМ-углеродистые лакированные малогабаритные ,а также КИМ-композиционные изолированные малогабаритные; КММ-композиционные мегомные малогабаритные; КОМ-композиционные опрессованные мегомные; МЛМ-металлизированные лакированные миниатюрные; МТ-металлизированные теплостойкие; ВС-углеродистые влагостойкие.
Резисторы постоянного сопротивления проволочные.
Применяются в радиоаппаратуре при высоких требованиях к стабильности, точности, уровню шумов и при значительной допустимой мощности рассеивания . Недостаток проволочных резисторов состоит в ограниченном частотном диапазоне, что является результатом влияния большой собственной емкости и индуктивности.
Проволочные резисторы постоянного сопротивления выполняются намоткой проволоки из сплавов высокого сопротивления на цилиндрические или плоские каркасы из диэлектрика. Выпускается ряд типов малогабаритных проволочных резисторов постоянного сопротивления: МВС-микропроволочные высоковольтные; МВСГ-микропроволочные высоковольтные герметизированные; ПКВ-проволочные влагостойкие малогабаритные; С5-15, С5-30, С5-31, С5-32Т- микропроволочные низковольтные. Прецизионные резисторы. Могут быть с проволочным (С5, ПТНМ, ПКВ), металлопленочным (ОМЛТ, МГП, С2-13, С2-14, С2-29, С2-31), металлоокисным (С2-1), бороуглеродистым (БЛПа, БЛП) токопроводящими слоями. Основные электрические параметры этих резисторов: номинальное сопротивление от 1 0м до 1МОм допустимое отклонение от номинала от 0,05 до 5%, температурный коэффициент сопротивления не более 10 1/° С, мощность рассеяния от 0,05 до 2 Вт. Высокую точность резисторов обеспечивают технологической подгонкой и увеличением поверхности теплопередачи резистора.
Высокочастотные резисторы. Резисторы типов С2-10, С2-34, МОН, МОУ, МОУ-Ш, УНУ, УНУ-Ш, С3-8 применяют в высокочастотных трактах электронной аппаратуры в качестве согласующих нагрузок. К этой группе относятся низкоомные резисторы, выполняющие свои функции без существенного изменения полного сопротивления на частотах более 10 МГц.
Мегаомные резисторы с композиционным токопроводящим слоем (КВМ, КИМ КЛМ, С3-10, С3-13, СЗ-14) имеют номинальное сопротивление от 1… 100 МОм до 1000 ГОм и применяются в измерительной аппаратуре, дозиметрах излучении и т. п.
Высоковольтные резисторы с композиционным токопроводящим слоем КЭВ, С3-5, С3-6, С3-9, С3-12, С3-14 применяют в высоковольтных цепях передающей аппаратуры и другой РЭА в качестве делителей напряжений, поглотителей. В качестве высокомегаомных и высоковольтных резисторов применяют проволочные резисторы С5-23, С5-24, С5-38, С5-40В, С5-50, С5-51, С5-52.
Резистор поверхностного монтажа SMT »Примечания по электронике
Резисторы для поверхностного монтажа, резисторы SMD используют технологию поверхностного монтажа, SMT, чтобы обеспечить значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат.
Resistor Tutorial:
Обзор резисторов Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E
Резисторы для поверхностного монтажа используются в большом количестве.Большая часть бытовой и профессиональной / промышленной электроники в настоящее время производится с использованием технологии поверхностного монтажа.
Использование SMT улучшает производство, обеспечивая очень высокий уровень автоматизации, а в дополнение к этому использование SMT повышает надежность, позволяет достичь более высоких уровней функциональности при разумных размерах и значительно снижает затраты.Соответственно, резисторы для поверхностного монтажа являются предпочтительным вариантом практически для всего электронного оборудования с точки зрения используемых количеств.
Резисторы для поверхностного монтажа обеспечивают те же функциональные возможности, что и более традиционные резисторы с осевыми выводами, но с меньшей рассеиваемой мощностью и часто с меньшей паразитной индуктивностью, емкостью и т. Д.
Резисторы для поверхностного монтажа доступны во всех популярных номиналах, от E3 до E192, а также в некоторых специальных, если они когда-либо понадобятся. Кроме того, они доступны в различных размерах, некоторые из которых теперь мелкие и их сложно обрабатывать вручную.
Технология поверхностного монтажа
РезисторыSMD — это лишь одна из форм компонентов, в которых используется технология поверхностного монтажа.Эта форма компонентной технологии теперь стала обычным явлением для производства электронного оборудования, поскольку она позволяет гораздо быстрее и надежнее создавать электронные печатные платы.
Примечание о технологии поверхностного монтажа:
Технология поверхностного монтажа дает значительные преимущества для массового производства электронного оборудования. Традиционно компоненты имели выводы на обоих концах, и они были прикреплены либо к клеммам, либо позже они были установлены через отверстия в печатной плате.Технология поверхностного монтажа устраняет необходимость в выводах и заменяет их контактами, которые можно установить непосредственно на плату, что упрощает пайку.
Подробнее о Технология поверхностного монтажа, SMT.
Конструкция резистора SMD
Резисторы SMTили резисторы SMD имеют прямоугольную форму, поэтому их часто называют чип-резисторами.
У них есть металлизированные области на обоих концах основного керамического корпуса, и, таким образом, они могут быть установлены на печатной плате с контактными площадками, на которых установлены два конца для обеспечения соединения.
Характеристики резистора для поверхностного монтажаДля изготовления резистора используется оксид алюминия или керамическая подложка. Затем на нее кладут основания электродов для торцевых соединений, а затем обжигают, чтобы убедиться, что они надежно удерживаются на месте.
Затем наносится тонкая пленка резистивного материала — обычно это оксид металла или металлическая пленка — снова резистор срабатывает. Длина, толщина и используемый материал определяют сопротивление компонента. Однако во многих случаях резистивный элемент будет обрезан с помощью YIG-лазера для получения необходимого сопротивления.
После того, как резистивный элемент готов, он покрывается последовательными слоями защитного покрытия, которые можно пробовать между применениями. Эти слои защитного покрытия не только предотвращают механические повреждения, но и предотвращают попадание влаги и других загрязнений.
Заключительный этап — нанесение маркировки, если резистор достаточно большой для этого.
После того, как резисторы готовы, они упаковываются либо в виде блистерных рулонов для использования на машинах для захвата и размещения, либо они могут поставляться в виде отдельных компонентов, которые снова могут использоваться машинами для захвата и быстрой установки.
Поскольку резисторы SMD изготовлены из оксида металла или металлической пленки и защищены прочным покрытием, это означает, что они стабильны и имеют хорошую устойчивость к температуре и времени.
Поперечное сечение резистора для поверхностного монтажаКонцевые заделки на обоих концах резистора SMD являются ключевыми для общих характеристик резистора. Внутреннее соединение между резисторным элементом и выводами обычно использует слой на основе никеля, а затем внешний слой соединения использует слой на основе олова, чтобы обеспечить хорошую паяемость, что является ключевым требованием для этих компонентов.
Пакеты резисторов SMD
Пакеты резисторов SMD обычно соответствуют стандартным схемам SMD для пассивных компонентов SMD. Излишне говорить, что иногда могут использоваться другие менее стандартные пакеты.
В новых конструкциях растет тенденция к переходу на некоторые из очень маленьких корпусов, где позволяет рассеивание мощности. Это экономит место на плате и позволяет дополнительно миниатюризировать оборудование или упаковать больше функций в то же пространство.
| Общие сведения о корпусе резистора поверхностного монтажа | ||
|---|---|---|
| Стиль упаковки | Размер (мм) | Размер (дюймы) |
| 2512 | 6.30 х 3,10 | 0,25 х 0,12 |
| 2010 | 5,00 x 2,60 | 0,20 х 0,10 |
| 1812 | 4,6 x 3,0 | 0,18 х 0,12 |
| 1210 | 3,20 x 2,60 | 0,12 х 0,10 |
| 1206 | 3,0 х 1,5 | 0,12 х 0,06 |
| 0805 | 2.0 х 1,3 | 0,08 х 0,05 |
| 0603 | 1,5 х 0,08 | 0,06 х 0,03 |
| 0402 | 1 х 0,5 | 0,04 х 0,02 |
| 0201 | 0,6 х 0,3 | 0,02 х 0,01 |
Можно видеть, что дескриптор размера корпуса взят из измерений корпуса резистора в дюймах. Комплект резисторов 0603 SMT имеет размер 0.06 х 0,03 дюйма.
Характеристики резистора SMD
Резисторы SMDпроизводятся разными компаниями. Соответственно, спецификации меняются от одного производителя к другому. Поэтому необходимо посмотреть на рейтинг производителя для конкретного резистора SMD, прежде чем принимать решение о том, что именно требуется. Однако можно сделать некоторые обобщения относительно ожидаемых оценок.
- Номинальная мощность: Номинальная мощность требует тщательного рассмотрения при любом проектировании.Для схем, использующих резисторы для поверхностного монтажа, уровни рассеиваемой мощности меньше, чем для схем, использующих компоненты на концах проводов. В качестве ориентира ниже приведены типичные номинальные мощности для некоторых из наиболее популярных размеров резисторов SMD. Их можно использовать только в качестве ориентира, потому что они могут отличаться в зависимости от производителя и конкретного типа.
Номинальная мощность резистора очень зависит от его размера. Соответственно, можно обобщить номинальные мощности резисторов SMD различных размеров.
Некоторые производители рекомендуют более высокие уровни мощности, чем эти. Приведенные здесь цифры типичны.Типовая номинальная мощность резистора SMD Стиль упаковки Типичная номинальная мощность (Вт) 2512 0,50 (1/2) 2010 0,25 (1/4) 1210 0,25 (1/4) 1206 0,125 (1/8) 0805 0.1 (1/10) 0603 0,0625 (1/16) 0402 0,0625 — 0,031 (1/16 — 1/32) 0201 0,05 Как и все электронные компоненты, всегда рекомендуется снижать номинальные характеристики компонентов и не запускать их близко к их максимальным характеристикам. Часто предполагается, что максимум 0.Рекомендуется 5 или 0,6 от максимального рейтинга. Снижение номинальных значений ниже этого еще больше повысит надежность.
- Температурный коэффициент: И снова использование металлооксидной пленки позволяет этим резисторам SMD обеспечивать хороший температурный коэффициент. Доступны значения 25, 50 и 100 ppm / ° C. Технология, используемая для резисторов SMT, намного лучше, чем некоторые из более старых технологий, используемых для резисторов с выводами. Соответственно, это обеспечивает гораздо лучшую температурную стабильность схем.
- Допуск: Принимая во внимание тот факт, что резисторы SMD изготавливаются с использованием металлооксидной пленки, они доступны с относительно жесткими значениями допусков. Обычно широко доступны 5%, 2% и 1%.
Для специализированных приложений могут быть получены значения 0,5% и 0,1%. Несмотря на то, что резисторы с жестким допуском могут не потребоваться, их использование поможет обеспечить лучшую повторяемость от одной схемы или модуля к следующему. Это уменьшает количество компонентов с широким допуском, используемых в схеме.2% резисторы широко используются и стоят немного дороже, чем 5% резисторы — в некоторых случаях их использование может помочь. Использование резисторов SMT с допуском 0,5% и 0,1% обычно не требуется, за исключением очень высоких требований, и они, вероятно, будут стоить намного больше, чем электронные компоненты 2%.
SMT резисторы преимущества и недостатки
При рассмотрении вопроса об использовании резисторов SMT следует иметь в виду преимущества и ограничения. Несмотря на то, что резисторы SMT широко используются, следует помнить о нескольких моментах:
Преимущества резистора SMT
- Размер: Резисторы для поверхностного монтажа, естественно, намного меньше традиционных аксиальных или выводных компонентов, и поэтому они позволяют достичь большего уровня миниатюризации.
- Пониженная индуктивность: Размер и конструкция резисторов SMT означает, что они имеют гораздо более низкие уровни паразитной индуктивности и емкости, и в результате их можно использовать для работы на гораздо более высоких частотах.
- Точность и допуск: Технология, используемая для резисторов SMT, означает, что они могут изготавливаться с высокими допусками. Они также обладают хорошим температурным коэффициентом сопротивления и долговременной стабильностью сопротивления.
Ограничения резистора SMT
- Номинальная мощность: Номинальная мощность резисторов SMT меньше, чем у традиционных компонентов с осевыми выводами. Хотя уровни тока в большинстве цепей, в которых используются компоненты SMT, как правило, ниже, при проектировании цепей с использованием Hem следует соблюдать осторожность, чтобы гарантировать, что их номинальная мощность не будет превышена.
- Доработка: Хотя технология поверхностного монтажа обеспечивает высокий уровень надежности, бывают случаи, когда требуется доработка.Эта технология не всегда так надежна, как модули, изготовленные с использованием выводных компонентов. Тем не менее, если используются надлежащие методы и инструменты, то это вполне достижимо.
Часто самый большой риск во время переделки и ремонта возникает из-за того, что паяльник остается на контактных площадках надолго. Это может привести к повреждению платы, где контактные площадки могут подниматься, а также внутри резистора. Хотя резисторы сейчас более прочные, чем были много лет назад, все же следует проявлять осторожность.
Маркировка резисторов SMT
По своей природе резисторы для поверхностного монтажа малы — некоторые из размеров, например 0201, чрезвычайно малы, и во многих случаях на них нет места для какой-либо значимой маркировки.Поскольку резисторы часто загружаются в барабанах на устройство для захвата и размещения, которое автоматически размещает резисторы, а катушка маркируется, часто нет необходимости в маркировке. Маркировать их удобно только тогда, когда предметы переделываются.
Трехзначный код маркировки резистора SMDПри маркировке резисторов используются цифры, а не цветовые коды, используемые в компонентах с выводами. Используется ряд различных систем кодирования, но наиболее широко используются три числа, состоящие из двух значащих цифр и множителя.
MELF SMT резисторы
Другой вид резистора для поверхностного монтажа, который можно использовать в некоторых приложениях, известен как резистор MELF. Название происходит от слов: Metal Electrode Leadless Face. Они используются там, где требуется очень высокая надежность и производительность. Резисторы имеют цилиндрическую форму, поэтому обращаться с ними сложнее.
Резисторы для поверхностного монтажа производятся миллиардами и используются во всех электронных схемах, использующих SMD.Резисторы SMD теперь просты в изготовлении и могут быть приобретены по очень низкой цене, особенно при использовании в большом количестве. Резисторы SMD в настоящее время являются наиболее широко используемой формой резисторной технологии.
Другие электронные компоненты:
резисторов
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
Полевой транзистор
Типы памяти
Тиристор
Разъемы
Разъемы RF
Клапаны / трубки
Аккумуляторы
Переключатели
Реле
Вернуться в меню «Компоненты».. .
Резисторы поверхностного монтажа
- Изучив этот раздел, вы сможете:
- • Определите номиналы резисторов для поверхностного монтажа (SMT).
- 3-х и 4-х значные коды.
- Код EIA E-96.
Определение номиналов резисторов для поверхностного монтажа
Резисторыдля поверхностного монтажа (SMT) доступны в различных стандартных корпусах (форма и размер), согласованных Альянсом электронной промышленности (EIA) через Ассоциацию твердотельных технологий, ранее известную как Объединенный совет по проектированию электронных устройств (JEDEC).
Этим корпусам присваиваются идентификационные номера, основанные на (приблизительном) размере «площади основания» компонента, измеряемом в дюймах, то есть площади, которую компонент занимает на печатной плате. Пакеты, перечисленные ниже, обычно используются для резисторов и конденсаторов.
Таблица 2.3.1 Пакеты SMT
Поскольку резисторы для поверхностного монтажа очень малы, для полос цветовой кодировки не хватает места. Маркировка, используемая для обозначения номинала резистора, состоит из 3 или 4 букв или цифр, которые легче читать с помощью лупы.
Чтение кодов усложняется, так как используется ряд различных кодов. Наиболее распространенным является трехзначный код, который работает аналогично полосам цветового кода на резисторах с проводным концом.
Первые два числа дают первые две цифры номинала резистора, а третья цифра дает количество нулей (или коэффициент умножения).
Рис. 2.3.1 SMT резисторы
с трехзначным кодом
Например:
Резистор с маркировкой 332 — это 3300 или 3.3 кОм (или 3 кОм с буквой K вместо десятичной точки). Резистор с маркировкой 475 составляет 4,700,000 или 4,7 МОм (или 4M7 с буквой M вместо десятичной точки).
Для резисторов менее 100 Ом последняя цифра будет 0, что означает НЕТ нулей. Следовательно, 33 Ом будет иметь маркировку 330 (то есть тридцать три и без нулей), хотя некоторые резисторы могут иметь маркировку 33R (чтобы избежать путаницы!).
Резистор на 330 Ом будет обозначен как 331 (тридцать три с одним нулем).
Что делать, если значение еще ниже, 4.7 Ом например?
Затем десятичная точка заменяется буквой R, чтобы получить 4R7.
Также используется 4-значный код для резисторов с низкими допусками +/- 1% или меньше, который дает 3 цифры значения и использует четвертую цифру для количества нулей (множитель).
Используя этот код, резистор 10 Ом будет обозначен как 10R0, 100 Ом будет обозначен как 1000, а резистор 1 кОм будет обозначен как 1001 и т. Д.
Схема кодирования EIA-96
Альтернативной схемой для 3- и 4-значных кодов является код EIA-96, который использует две цифры и букву для обозначения любого из 96 стандартных значений в диапазоне E96.
Каждый двухзначный цифровой код относится к одному из 96 значений в диапазоне допуска E96 +/- 1% для резисторов, показанных в таблице 2.3.2. За этими цифрами следует буква, обозначающая один из восьми множителей, показанных в таблице 2.3.3 буквенных множителей EIA_96.
Таблица 2.3.2 Цифровые коды SMT E96
Таблица 2.3.3 Буквенные коды умножителей EIA-96
Рис. 2.3.2 Кодированный EIA-96
1M58 +/- 1% Резистор
Например, резистор, показанный на рис.2.3.2 с пометкой 20E будет 158 Ом (20 из таблицы 2.3.2), умноженное на 10000 (E из таблицы 2.3.3) = 1,58 МОм (1M58 +/- 1%).
Резисторы— learn.sparkfun.com
Добавлено в избранное Любимый 50Типы резисторов
Резисторыбывают разных форм и размеров. Они могут быть сквозными или поверхностными. Это может быть стандартный статический резистор, набор резисторов или специальный переменный резистор.
Прерывание и монтаж
Резисторыбудут иметь один из двух типов оконечной нагрузки: сквозное отверстие или поверхностный монтаж. Эти типы резисторов обычно обозначаются аббревиатурой PTH (сквозное отверстие с гальваническим покрытием) или SMD / SMT (технология или устройство для поверхностного монтажа).
Резисторы со сквозным отверстием поставляются с длинными гибкими выводами, которые можно вставить в макетную плату или вручную припаять к макетной плате или печатной плате (PCB). Эти резисторы обычно более полезны при макетировании, прототипировании или в любом другом случае, когда вы не хотите паять крошечные, маленькие 0.Резисторы SMD длиной 6 мм. Длинные выводы обычно требуют подрезки, и эти резисторы неизбежно занимают гораздо больше места, чем их аналоги для поверхностного монтажа.
Наиболее распространенные сквозные резисторы поставляются в аксиальной упаковке. Размер осевого резистора зависит от его номинальной мощности. Обычный резистор ½ Вт имеет диаметр около 9,2 мм, тогда как резистор меньшей Вт имеет длину около 6,3 мм.
Резистор мощностью полуватта (½ Вт) (вверху) мощностью до четверти ватта (Вт).
Резисторы для поверхностного монтажа обычно представляют собой крошечные черные прямоугольники, оканчивающиеся с обеих сторон еще меньшими, блестящими, серебряными проводящими краями.Эти резисторы предназначены для установки на печатных платах, где они припаяны к ответным посадочным площадкам. Поскольку эти резисторы такие маленькие, их обычно устанавливает робот и отправляет через печь, где припой плавится и удерживает их на месте.
Крошечный 0603 330 & Ом; резистор, парящий над блестящим носом Джорджа Вашингтона на вершине [США квартал] (http://en.wikipedia.org/wiki/Quarter_ (United_States_coin).
Резисторы SMDбывают стандартных размеров; обычно либо 0805 (0.08 дюймов в длину на 0,05 дюйма в ширину), 0603 или 0402. Они отлично подходят для массового производства печатных плат или в конструкциях, где пространство является драгоценным товаром. Однако для ручной пайки им нужна твердая и точная рука!
Состав резистора
Резисторымогут быть изготовлены из различных материалов. Чаще всего современные резисторы изготавливаются из углеродной, металлической или металлооксидной пленки . В этих резисторах тонкая пленка проводящего (но все же резистивного) материала намотана спиралью вокруг и покрыта изоляционным материалом.Большинство стандартных простых сквозных резисторов имеют углеродную или металлическую пленку.
Загляните внутрь нескольких резисторов из углеродной пленки. Значения сопротивления сверху вниз: 27 Ом, 330 Ом; и 3,3 МОм. Внутри резистора углеродная пленка обернута вокруг изолятора. Чем больше обертываний, тем выше сопротивление. Довольно аккуратно!
Другие резисторы со сквозным отверстием могут быть намотаны проволокой или изготовлены из сверхтонкой металлической фольги.Эти резисторы обычно являются более дорогими, более дорогими компонентами, специально выбранными из-за их уникальных характеристик, таких как более высокая номинальная мощность или максимальный температурный диапазон.
Резисторы для поверхностного монтажа обычно бывают толстыми или тонкопленочными . Толстая пленка обычно дешевле, но менее точна, чем тонкая. В обоих типах резисторов небольшая пленка из резистивного металлического сплава помещается между керамической основой и стеклом / эпоксидным покрытием, а затем соединяется с концевыми токопроводящими краями.
Пакеты специальных резисторов
Существует множество других резисторов специального назначения. Резисторы могут поставляться в предварительно смонтированных пакетах из пяти или около того резисторных матриц. Резисторы в этих массивах могут иметь общий вывод или быть настроены как делители напряжения.
Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце.
Переменные резисторы (например, потенциометры)
Резисторытоже не обязательно должны быть статичными. Переменные резисторы, известные как реостаты , представляют собой резисторы, которые можно регулировать в определенном диапазоне значений.Аналогичен реостату потенциометр . Горшки соединяют два резистора внутри последовательно, и регулируют центральный отвод между ними, создавая регулируемый делитель напряжения. Эти переменные резисторы часто используются для входов, например регуляторов громкости, которые необходимо регулировать.
← Предыдущая страница
Резистор Основы
30 Вт 0,5 .5 Ом резисторы с плоской обмоткой IRC FRW-20
Стоимость доставки почтой первого класса:
| Минимальная сумма заказа | Сумма заказа Максимум | Стоимость доставки первого класса в США |
| 00 руб.01 | 25,00 $ | $ 5,85 |
| 25,01 долл. США | 35,00 $ | $ 6,85 |
| 35,01 долл. США | 45,00 | $ 8,85 |
| 45,01 долл. США | 55,00 $ | 9,85 долл. США |
| $ 55,01 | 75,01 долл. США | $ 11,85 |
| 75 долларов США.01 | 100,00 | $ 12,85 |
| 100,01 долл. США | 200,00 | $ 14,85 |
| 200,01 долл. США | 300,00 $ | $ 15,85 |
| 300,01 долл. США | 500,00 $ | $ 17,85 |
| 500,01 долл. США | + | 18 долларов.85 |
Стоимость доставки приоритетной почтой:
| Минимальная сумма заказа | Сумма заказа Максимум | Тарифы на доставку приоритетной почтой в США |
| $ 00.01 | 25,00 $ | 10,50 долл. США |
| 25,01 долл. США | 35,00 $ | 11,50 долларов США |
| 35,01 долл. США | 45 долларов.00 | 12,50 долл. США |
| 45,01 долл. США | 55,00 $ | 13,50 долл. США |
| $ 55,01 | 75,01 долл. США | 14,50 долл. США |
| 75,01 долл. США | 100,00 | 16,50 долл. США |
| 100,01 долл. США | 200,00 | 18,50 долл. США |
| 200 долларов США.01 | 300,00 $ | 21,50 долл. США |
| 300,01 долл. США | 500,00 $ | 24,50 долл. США |
| 500,01 долл. США | + | 25,50 долл. США |
Canada First Class International (исключения см. На странице доставки)
| Минимальная сумма заказа | Сумма заказа Максимум | Канада Первый класс Международный |
| 00 руб.01 | 45,00 | $ 15.95 |
| 45,01 долл. США | 90,00 | $ 29.95 |
| 90,01 долл. США | 150,00 | $ 49.95 |
| 150,01 долл. США | 300,00 $ | $ 59.95 |
| 300,01 долл. США | 700,00 | 79 долларов.95 |
| 700,01 долл. США | 2000,00 $ | $ 99.95 |
Canada Priority Mail (исключения см. На странице доставки)
| Минимальная сумма заказа | Сумма заказа Максимум | Приоритетная почта Канады |
| $ 00.01 | 45,00 | $ 29.95 |
| 45 долларов США.01 | 90,00 | $ 39.95 |
| 90,01 долл. США | 150,00 | $ 59.95 |
| 150,01 долл. США | 300,00 $ | $ 79.95 |
| 300,01 долл. США | 700,00 | $ 99.95 |
| 700,01 долл. США | 2000,00 $ | 109 долларов.95 |
Международный — за пределами США / Канады (исключения см. На странице доставки)
| Минимальная сумма заказа | Сумма заказа Максимум | Международный — за пределами США / Калифорнии |
| $ 100,00 | 150,00 | $ 79.95 |
| 150,01 долл. США | 300,00 $ | 99 долларов.95 |
| 300,01 долл. США | 500,00 $ | $ 139.95 |
| 500,01 долл. США | 1000,00 $ | $ 169.95 |
резисторов поверхностного монтажа — RCD mobile
резисторов поверхностного монтажа — RCD mobile Перейти к содержаниюКрепление на поверхность
РЕЗИСТИВНЫЕ ИЗДЕЛИЯ | СТРОИТЕЛЬСТВО | ДИАПАЗОН ЗНАЧЕНИЙ, ОМ | ЗАЯВКА | ФАЙЛ PDF | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ТОНКИЙ ФИЛЬМ ЧИП | От 10 до 1 млн | ТОЧНОСТЬ SM | BLU | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ТОЛЩИНА ФИЛЬМ ЧИП | 1 млн К 2Т | ВЫСОКИЙ ЗНАЧЕНИЕ SM | HR | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ТОЛЩИНА ФИЛЬМ ЧИП | 0.1 К 100М | ОБЩЕЕ SM | MC | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | УГЛЕРОД ФИЛЬМ MELF | 1 К 1М | ОБЩЕЕ SM | MCF | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ТОЛЩИНА ФИЛЬМ ЧИП | 10 ТО 100M | мил МАРКА SM | MCT | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | МЕТАЛЛ ФИЛЬМ MELF | 0.1 ДО 1М | ОБЩЕЕ SM | MGP, MHM | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | МОЩНОСТЬ МЕТАЛЛИЧЕСКАЯ ПЛЕНКА MELF | 0.1 ДО 22М | МОЩНОСТЬ SM | MPF | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | WW MELF | 0.005 К 25 КБ | МОЩНОСТЬ / PREC WW SM | МВт | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ФОРМОВАННЫЙ ПРОВОДНАЯ SM | 0.005 ДО 100 КБ | МОЩНОСТЬ / PREC WW SM | MWM | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ФОРМОВАННЫЙ ФИЛЬМ СМ | 0.1 ДО 1М | ФИЛЬМ SM | MFM | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | 4 ТЕРМИНАЛ WW SM | 0.001 ДО 5К | ТОК SENSING | SF, г. SFG | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ТОЛЩИНА ФИЛЬМ ЧИП | 1 млн К 1000М | ВЫСОКИЙ НАПРЯЖЕНИЕ SM | СРЗ | |
РЕЗИСТОР, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ | ОСЕВОЙ ВЫВОДИМЫЙ РЕЗИСТОР, ФОРМА SM | 1/2 ДО 5 ЛЮБОЕ ЗНАЧЕНИЕ | ПОВЕРХНОСТНАЯ КРЕПЛЕНИЕ ВЫСОКОЙ МОЩНОСТИ | ZZ | |
РЕЗИСТОР СЕТЬ, SM | ТОЛЩИНА ФИЛЬМ DIP NETWORK | 33 ТО 3.3М | СЕТЬ SM | SMN16 | |
РЕЗИСТОР СЕТЬ, SM | Вогнутый СРОК СРОКА | 10 ТО 1М | СЕТЬ SM | CN1206, CN2012, CN2512 | |
РЕЗИСТОР СЕТЬ, SM | ВЫПУСКНОЙ СРОК СРОКА | 10 ТО 1М | СЕТЬ SM | SMN1206 , SMN2010 , SMN2012 , SMNN1206 | |
РЕЗИСТОР СЕТЬ, SM | ТОНКИЙ ФИЛЬМ DIP NETWORK | 47 ТО 10 К | ТОЧНОСТЬ СЕТЬ SM | SMTF | |
РЕЗИСТОР СЕТЬ, SM | БЕСПРОВОДНЫЙ ЧИП-НОСИТЕЛЬ | 10 ТО 10М | СЕТЬ SM | LCCN | |
РЕЗИСТОР СЕТЬ, SM | SUPERHIGH РАССТОЯНИЕ ПО ПЛОТНОСТИ | 50 ДО 10 К | СЕТЬ SM | SMN25 | |
РЕЗИСТОР, PTC, SM | ТЕМП. ЧУВСТВИТЕЛЬНЫЙ МЕЛ | 43 ДО 100 тыс. | ТЕМПЕРАТУРА ДАТЧИК SM | MLP | |
РЕЗИСТОР, PTC, SM | ТЕМП. ЧУВСТВИТЕЛЬНЫЙ ЧИП | 100 ДО 10 К | ТЕМПЕРАТУРА ДАТЧИК SM | ФЛП | |
РЕЗИСТОР, ПЛАВКИЙ SM | КВАРТИРА ЧИП 0402-2512 | 1 К 10К | ПОВЕРХНОСТЬ КРЕПЛЕНИЕ FUSIBLE | FC | |
РЕЗИСТОР, ПЛАВКИЙ SM | ТОЛЩИНА ФИЛЬМ MELF | 1 К 10К | ПЛАСТИКОВЫЙ SM | MBW | |
РЕЗИСТОР, УГЛЕРОДА, SM | WW ФОРМОВАННАЯ SM | 0.1 К 100 КБ | CC ЗАМЕНА | ПРМ | |
РЕЗИСТОР, SM, НИЗКОЕ ЗНАЧЕНИЕ | ЧИП РЕЗИСТОР 1 / 4W-1W | 0.01 К 0,5 | НИЗКИЙ ОМ ЧИП | мл | |
Чтобы использовать этот сайт, вы должны включить JavaScript.
Подстроечные резисторы(серия TRCR) | Венкель
Получить интерактивную справку по продукту
| Номер детали | В наличии | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Подстроечные резисторы | 10 Ом | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 10 кОм | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 1.2 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 1.5 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 15 кОм | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 20 кОм | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 2.2 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 24 кОм | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 3 кОм | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 470 Ом | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 47 кОм | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 5.1 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 5.6 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 6.2 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 680 Ом | 0.063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 7.5 кОм | 0,063 Вт (1/16 Вт) | 0603 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 50V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 10 Ом | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 100 Ом | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 1 кОм | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 1 кОм | 0.125 Вт (1/8 Вт) | 0805 | от 0 до -30% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 15 Ом | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 15 кОм | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 1.8 кОм | 0,125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 200 Ом | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов | ||
| Подстроечные резисторы | 20 кОм | 0.125 Вт (1/8 Вт) | 0805 | ± 20% | ± 100 частей на миллион | sqrt (PR) или 150V | от -55 ° C до + 150 ° C | 5000 | Вызов |
| серии | Тип резистора | Описание | Лист данных | |
|---|---|---|---|---|
| CSM | Чувствительный резистор с литой металлической пластиной | Токоизмерительный резистор большой мощности из металлического сплава имеет диапазон значений от 0.001 до 0,1 Ом для размеров 0603 и 2512 при 75 и 100ppm. Допуски 1% и 5%. Номинальная мощность 3Вт. Размер упаковки 2512 соответствует требованиям AEC-Q200. | ||
| CSNL | Металлическая фольга, чувствительная к току на поверхности, чип-резистор | Типоразмеры от 1206 до 2512 — мощность до 2 Вт, допуски 1% и 5%, омические значения от 0,5 м до 100 м, ТС 50 ppm с низкой индуктивностью и возможностью работы с большими токами. | ||
| CSR | Толстопленочный токочувствительный резистор | держателя поверхностиРазмеры от 0402 до 1225, допуски 1%, 2% и 5%, омические значения от 0.003–8, TC от 100 до 600 ppm с узкими выводами доступны в размерах 0815, 2010 и 2512. | ||
| CSRF | Фольга на керамическом токочувствительном резисторе | держателя поверхности Размеры0201, 0402, 0603, 0805, 1206, 2010, 2512, 4320 и 2043, допуски 1% и 5%, омические значения от 0,001 до 0,6, ТС до 50ppm с низкой индуктивностью и большими токами. Размеры корпуса 0402 (HP), 0603 (HP), 0805, 1206 и 2512 соответствуют требованиям AEC-Q200. | ||
| CSRN | Толстопленочный токочувствительный резистор для поверхностного монтажа, узкий | Размер 0815, 2010 и 2512, допуски 1%, 2% и 5%, TC 150, 200, 250 и 300 ppm, значения от 0,01 до 1. CSRN2512 соответствует требованиям AEC-Q200. | ||
| CSS | Сверхточный токочувствительный резистор | Конструкция из металлической фольги высокой мощности имеет диапазон значений от 0.00025 до 0,12 Ом для размеров от 0603 до 4527 при ± 15, 25 и 50 частей на миллион. Допуски от 0,5 до 5%. Диапазон номинальной мощности от 0,33 до 5 Вт. Соответствует AEC-Q200. | ||
| CSSH | Сверхточный токочувствительный резистор | Конструкция из металлической фольги высокой мощности имеет диапазон значений от 0,0005 до 0,05 Ом для размеров 2512 и 2728 при ± 15, 25 и 50 ppm. Допуски 0.От 5% до 5%. Номинальная мощность составляет 3 и 4 Вт. CSSh3512 соответствует требованиям AEC-Q200. | ||
| CSSK | Токоизмерительный резистор с оконечной нагрузкой по Кельвину | Металлическая фольга высокой мощности с 4 клеммами Кельвина имеет диапазон значений от 0,00055 до 0,002 Ом для размера 0612. Номинальная мощность 1Вт. | ||
| ESD (U) | Подавитель электростатических разрядов малой и сверхнизкой емкости | Быстрая реакция, низкая стоимость подавления электростатических разрядов.Пожалуйста, обратитесь к спецификации для получения полной информации. | ||
| FCR | Trimmable толстопленочный чип-резистор для поверхностного монтажа | Размеры от 0402 до 2512; Допуски 5%, 10%, 15%, 0 / -20%, 0 / -30%; Омические значения от 10 до 1 МОм; с TC 200ppm | ||
| HCJ | Сильноточная перемычка для поверхностного монтажа | Размеры от 0402 до 2512, макс.значение сопротивления менее 3 мОм для 0402 и менее 0,5 мОм для других размеров. Токовая нагрузка от 6,5А до 63,2А. Соответствует AEC-Q200. | ||
| HCS | Сильноточный шунтирующий резистор | Размеры 1206, 2512, 3920 и 5930. Доступны с номинальной мощностью от 1,5 Вт до 10 Вт. Значение сопротивления от 0,2 до 5 миллиом. Токовая нагрузка до 224А в типоразмере 5930. Соответствует AEC-Q200. | ||
| HCSK | Сильноточные шунтирующие резисторы с подключением по Кельвину | Размер 2725, доступен с номинальной мощностью 5 Вт. Значение сопротивления 1 миллиом. TCR 50 ppm / C. | ||
| HCSM | Шунтирующий резистор высокой мощности | Размер 2818, доступен с номинальной мощностью 5 Вт.Значения сопротивления 4, 5, 10, 15 и 20 миллиом. TCR 75 и 200 ppm / C. | ||
| HGC | Толстопленочный прецизионный чип-резистор | Доступны размеры от 0402 до 3512, допуски от 0,1% до 20%, значения сопротивления от 10K до 50G, TC от 25 до 200ppm | ||
| HMC | Высококачественный толстопленочный чип-резистор для поверхностного монтажа | Размеры от 0402 до 2512; Допуски 1%, 5% и 10%; Омические значения от 11M до 10G; с TC от 200 до 1500 ppm. | ||
| HPC | Резистор для поверхностного монтажа большой мощности (ПРЕРЫВАНИЕ) | ПРЕКРАЩЕНА | ||
| HVC | Высоковольтный толстопленочный чип-резистор для поверхностного монтажа | Размеры от 0603 до 3512, допуски от 0,1% до 20%, значения сопротивления от 10K до 50G, TC от 25 до 200ppm с расширенным диапазоном регулирования напряжения до 3500V; возможны более высокие омические значения | ||
| Инженерные комплекты | Комплекты для монтажа на поверхность | Различные комплекты содержат реле нескольких типов и значений | ||
| MLF | Прецизионный металлопленочный резистор Melf | Типоразмеры 0102, 0204 и 0207, номинальная мощность 0.125–0,5 Вт, допуски от 0,1% до 5%, значения от 1 до 10M, TC до 10 ppm. | ||
| MLFA | Металлопленочный резистор Melf — соответствует требованиям AEC-Q200 | Размеры 0102, 0204 и 0207, номинальная мощность 0,3 Вт, 0,4 Вт и 1 Вт, допуски от 0,1% до 5%, значения от 0,1 до 1M, TCs до 15 ppm. Соответствует AEC-Q200. | ||
| MLFM | Прецизионный металлический пленочный мини-резистор | Типоразмеры 0102, 0204 и 0207, номинальная мощность 0.2W и 1W, допуски от 0,1% до 5%, значения от 1 до 10M, TCs до 15ppm. | ||
| RACF | Толстопленочные прекращения | массива резисторов держателя микросхемы поверхностного монтажа вогнутыеДоступные размеры 0402×2, 0402×4, 0603×4, 0805×8, 1206×4,8, допуски 1, 2 и 5%, значения от 1 до 10M. Стиль 164D соответствует требованиям AEC-Q200. | ||
| РАФ | Толстопленочные плоские окончания массива чип-резисторов для монтажа на поверхность | Размеры от 0201×2 до 0201×4, допуски 1% и 5%, значения от 10 до 1M. | ||
| РАВФ | Толстопленочные резисторы для поверхностного монтажа выпуклые окончания | Размеры от 0402×2,4 0603×2,4,8, 1206×4,8, допуски 1, 2 и 5%, значения от 1 до 1M. Стили 102D, 104D и 164D соответствуют требованиям AEC-Q200. | ||
| РАВС | Выпуклая матрица стружек против серы | Доступны несколько типов цепей.Допуски 1%, 2% и 5%. | ||
| RGC | Толстопленочный резистор для поверхностного монтажа высокой точности | Размер от 0201 до 2512, допуски 0,1%, 0,5% и 1%, омические значения от 10 до 10M. С TC от 50 до 200 ppm. 0402 и 0603 соответствуют требованиям AEC-Q200. | ||
| RHC | Толстопленочный чип-резистор поверхностного монтажа наивысшей мощности | Размер 2512 — номинальная мощность 2 Вт, допуски 1% и 5%, омические значения 0.От 1 до 1M, TC 100 ppm. | ||
| RMCF | Толстопленочный чип-резистор для поверхностного монтажа общего назначения | Размеры от 01005 до 2512; допуски 1% и 5%; Омические значения от 0,1 до 20М; с TC от 100 до 600 ppm. Соответствует AEC-Q200, за исключением RMCP0201. | ||
| RMCG | Чип-резистор для поверхностного монтажа толстой пленки с золотым барьером | Размеры от 0402 до 2512; Допуски 1%, 2% и 5%; Омические значения от 1 до 10 МОм. | ||
| RMCP | Универсальный толстопленочный чип-резистор наивысшей мощности | Размеры от 0402 до 2512. Высокая мощность: от 2 Вт до 3 А при 400 В. Допуски 1% и 5%. Сопротивление составляет от 0,1 до 1 МОм, а TCR — от 100 до 200 ppm. Размеры упаковки от 0402 до 2512 соответствуют стандарту AEC-Q200. | ||
| RMCS | Устойчивый к сере резистор | поверхностного держателя толстой пленкиРазмеры от 0201 до 2512; Допуски 0.5, 1 и 5%; Омические значения от 1 до 10 МОм. | ||
| RNCF | Прецизионный тонкопленочный чип-резистор | Размер от 0201 до 2512, допуски от 0,01% до 1%, значения от 1 до 3M, TCR от 2 до 50ppm с более жесткими допусками доступны по запросу. Соответствует AEC-Q200. | ||
| РНЧ | противокоррозионный резистор | обломока держателя поверхности замены нитрида танталаРазмер 0603, 0805 и 1206, допуски 0.От 1% до 0,5%, значения от 25 до 1M, TC 15, 25 и 50 ppm. Заменяет дорогостоящие резисторы из нитрида тантала для приложений, чувствительных к влаге. Соответствует AEC-Q200. | ||
| RNCP | Высокомощный тонкопленочный чип-резистор с защитой от серы | Недорогой резистор высокой мощности, устойчивый к загрязнению серой. Размеры от 0402 до 1206, допуски 1% и 5% с диапазоном сопротивления от 1 до 100 К. | ||
| RNCS | противокоррозионный резистор | обломока держателя поверхности замены нитрида танталаРазмер от 0402 до 2512, допуски от 0,1% до 0,5%, значения от 10 до 1M, TC 15, 25 и 50 ppm. Заменяет дорогостоящие резисторы из нитрида тантала для приложений, чувствительных к влаге. Соответствует AEC-Q200. | ||
| RPC | ИМПа ульс выдерживая резистор | поверхностного держателя толстой пленкиРазмеры от 0603 до 2512; Допуски от 0.От 5% до 20%; Значения омического сопротивления от 1 до 20 МОм с отличными возможностями обработки импульсов. Допуски 1% и более соответствуют требованиям AEC-Q200. | ||
| РТАН | Тонкопленочный чип-резистор из нитрида тантала | Сульфостойкая, самопассивирующаяся технология, непроницаемая для влаги. Размеры от 0402 до 1206, допуски от 0,05% до 1% с диапазоном сопротивления от 10 до 1 МОм. Соответствует AEC-Q200. | ||
| РВК | Средневольтный толстопленочный чип-резистор для поверхностного монтажа | Размеры от 0402 до 2512; Допуски 1% и 5%; Значения омического сопротивления от 30 кОм до 100 МОм с расширенным диапазоном регулирования напряжения до 4000 В, значениями сопротивления 100, 200 и 400 ppm. | ||
| СМ | Поверхностный монтаж — Прецизионный резистор общего назначения с проволочной обмоткой | Ватт от 1Вт до 4Вт; Допуски 0. |
