Резисторы С2-23 | РЕОМ

Резисторы постоянные непроволочные С2-23.

Резисторы постоянные непроволочные общего применения неизолированные С2-23 (аналог ОМЛТ) предназначены для работы в цепях постоянного, переменного и импульсного тока.

Габаритные размеры:


Вид резистора

Размеры, мм

Масса, г, не более

Lmax

Dmax

d

l

С2-23-0,062

4,6-0,3

1,6-0,1

0,5±0,06

16*-1

20±3

0,12

С2-23-0,125

6,0-0,6

2,2-0,3

0,5±0,06

29*-1

20±3

0,15

С2-23-0,25

7,0-0,7

3,0-0,3

0,6**±0,06

28*-1

20±3

0,25

С2-23-0,5

10,8-1,1

4,2-0,6

0,6±0,06

25*+1

25±3

1,0

С2-23-1

13-1,1

6,6-0,6

0,6±0,06

25*+1

25±3

2,0

С2-23-2

18,5-1,5

8,6-0,6

0,8±0,06

25±3

3,5

Технические характеристики:

Резисторы С2-23 изготовляют в климатическом исполнении В2 по ГОСТ 15150-69.

Резисторы, кроме С2-23-2,0, предназначены для автоматизированной сборки аппаратуры, и удовлетворяют требованиям ГОСТ 20.39.405-84.

Резисторы С2-23 изготавливаются в пожаробезопасном исполнении.

Резисторы С2-23 выпускаются с приемкой «1» (ОТК) ГОСТ ОЖО.467.104 ТУ; «5» (ПЗ) ГОСТ ОЖО.467.081 ТУ; «9» (ОС) ГОСТ ОЖО.467.081 ТУ, ОЖО.467.138 ТУ.

На резисторах С2-23 0,125 и 0,5 Вт выпускаемых согласно ОЖО.467.081 ТУ и ОЖО.467.081 ТУ, ОЖО.467.138 ТУ дата изготовления не маркируется в соответствии с изменением №47, проведенным на основании совместного решения 7-94 от 02.02.94 г. Дата изготовления указывается на бандероли упаковочной тары.

Маркировка данных резисторов включает товарный знак предприятия изготовителя, номинальное сопротивление и допустимое отклонение (кодированное обозначение допустимого отклонения)

Допустимое отклонение от номинального сопротивления, %

Кодированное обозначение

±0,1

B

±0,25

C

±0,5

D

±1

F

±2

G

±5

J

±10

K

В соответствии с ОЖО. 467.081 ТУ п. 6.1.1. допускается производить маркировку цветным кодом в виде полос по ГОСТ 28883 резисторов С2-23 с приемкой «5». В этом случае в соответствии с пунктом 3.3.1.16 ГОСТ В 20.57.403-81 знак приемки заказчика ставится в виде штампа на бандероли упаковки.

Пример условного обозначения резистора:

Резистор С2-23 — 0.125 — 110 кОм ±1% — А — В — В ОЖО.467.081 ТУ

Уровень шумов:

Номинальное сопротивление, кОм

Уровень шумов,

мкВ/В, не более

Группа по уровню шума

До 10

1

А

Св. 10

1

А

5

Б

не нормированный

без обозначения

Номинальная мощность рассеяния резисторов С2-23, номинальное сопротивление и допускаемые отклонения номинального сопротивления, предельное рабочее напряжение:

Таблица 1.

Вид резистора

Номинальная мощность рассеяния, Вт

Номинальное сопротивление, Ом

Допускаемые отклонения, %

Предельное рабочее напряжение, В

постоянного или переменного (эфф. знач.) тока

импульсного (ампл. знач.) тока

постоянного, переменного (эфф. знач.) или импульсного (ампл. знач.) тока

Рср=0,1Р

Рср=0,2Р

при атмосферном давлении, Па (мм рт.

ст.)

5360 и выше (40 и выше)

0,00013 (10-6)

С2-23-0,062

0,062

от 1 до 10

±5, ±10

100

150

100

60

св. 10 до 5,11•106

±1, ±2, ±5, ±10

св. 5,11•106 до 2,21•106

±2, ±5, ±10

С2-23-0,125

0,125

от 1 до 10

±5, ±10

200

350

250

150

св. 10 до 1•106

±0,5; ±1, ±2, ±5, ±10

св. 1•106 до 3,01•106

±2, ±5, ±10

св. 3,01•106 до 22•106

±5, ±10

С2-23-0.25

0,25

от 1 до 10

±5, ±10

250

450

300

200

св. 10 до 1•106

±0,5; ±1, ±2, ±5, ±10

св. 1•106 до 5,11•106

±2, ±5, ±10

С2-23-0.5

0,5

от 1 до 10

±5, ±10

350

750

650

300

св. 10 до 1•106

±0,5; ±1, ±2, ±5, ±10

св. 1•106 до 5,1•106

±2, ±5, ±10

С2-23-1

1,0

от 1 до 10

±2, ±5, ±10

500

1000

900

320

св. 10 до 1•106

±0,5; ±1; ±2; ±5; ±10

С2-23-2

2,0

от 1 до 10

±2; ±5; ±10

750

1200

1050

350

св. 10 до 1•106

±0,5; ±1; ±2; ±5; ±10

Рср — сумма средней импульсной и постоянной составляющей мощности нагрузки,

Р — допустимая мощность, рассеиваемая резистором при нагрузке постоянным или переменным током с учетом снижения, согласно черт. 2 и 3.

Промежуточные значения номинального сопротивления резисторов С2-23 соответствуют ряду Е96 для резисторов с допускаемыми отклонениями ±1, ±2% и ряду Е24 по ГОСТ 28884 для резисторов с допускаемыми отклонениями ±5, ±10%.

Температурный коэффициент сопротивления (ТКС):

Группа по ТКС

Номинальное сопротивление, Ом

Допускаемое отклонение, %

ТКС•10-6, 1/°С, не более

в интервале температур, °С

от 20 до 155

от +20 до минус 60

Б

10 – 1•106

±0,5; ±1; ±2

±50

±150

В

10 – 1•106

±1; ±2; ±5; ±10

±100

±300

Г

1 – 22•106

±2; ±5; ±10

±200

±500

Д

1 – 22•106

±2; ±5; ±10

±500

±800

Е

1 – 22•106

±5; ±10

±1000

±1200

Примечание. 1. Резисторы С2-23-0,062; С2-23-0104 номинальным сопротивлением от 10 до 0,1•106 Ом изготовляют с ТКС, соответствующим группам «В», «Г» и «Д»; свыше 0,1•106 Ом – группам «Г» и «Д».

2. Резисторы С2-23 с ТКС группы «Г» мощностью 0,25 – 2 Вт изготавливают в диапазоне номинальных значений сопротивления от 1 до 1,0•106 Ом.

Параметры импульсного режима резисторов:

Допустимая перегрузка мощности резисторов С2-23 в импульсе относительно номинальной (q=Р/Рном) при длительности импульса до1000 мкс для средней мощности рассеяния не более 1,0 Рном указана на черт. 1.

Для резисторов  С2-23 до 100 Ом включительно допустимая перегрузка (q) в интервале длительности импульса до 200 мкс при средней мощности не более 0,1 Рном не превышает 500.

Частота повторения импульсов не более 500 кГц.

Предельные импульсные напряжения при средней мощности не более 0,1 Рном указаны в табл. 1.

При средней мощности 1,0 Рном предельные импульсные напряжения при нагрузке постоянным током, указаны в табл. 1.

Для резисторов С2-23-0,125 номинальным сопротивлением св. 3,01 мОм требования к импульсному режиму не предъявляются.

Чертеж 1.

Внешние воздействующие факторы для резисторов:

Воздействующий фактор и его характеристики

Способ крепления резисторов

за контактные колпачки

за выводы

Синусоидальная вибрация:





диапазон частот, Гц:





для резисторов мощностью 0,062—0,5 Вт

1-3000

для остальных резисторов

1—5000

амплитуда ускорения, м•с-2 (g)

400 (40)

200 (20)

Механический удар:





одиночного действия:





пиковое ударное ускорение, м•с-2 (g)





0,062-0,5 Вт

10 000 (1000)

10 000 (1000)

1,0; 2,0 Вт

10 000 (1000)

5 000 (500)

многократного действия:





пиковое ударное ускорение, м•с-2 (g)

1500 (150)

1500 (150)

Линейное ускорение, м•с-2 (g)

5000 (500)

2000 (200)

Атмосферное пониженное давление. Па (мм рт. ст.):

рабочее

1,33•10-4 (10-6)

предельное

1,94 104 (145)

Атмосферное повышенное рабочее давление, кПа (ата)

294 (3)

Повышенная температура среды, °С:

рабочая

0,062-0,5 Вт

85

1,0; 2,0 Вт

70

предельная

60

Пониженная предельная рабочая и предельная температура среды, °С

минус 60

Максимально-допустимая рабочая температура (при снижении мощности рассеяния), °С

155

Смена температур, °С:

от максимально допустимой рабочей температуры среды

155

до пониженной предельной температуры среды

минус 60

Повышенная относительная влажность при 35°С, %

98

Степень жесткости по ГОСТ 20. 57.406-81

Х

Соляной (морской) туман.

+

Атмосферные конденсированные осадки (иней и роса).

+

Плесневые грибы.

+

Надёжность резисторов:

Минимальная наработка, ч

0,062-0,5 Вт

80 000

С2-23-0,125 свыше 3,01 мОм

40 000

С2-23-1 и С2-23-2

50 000

С2-23-2а

15 000

95 % срок сохраняемости, лет

25

Изменение сопротивления резисторов:

в течение минимальной наработки, %, не более

С2-23-0,125 свыше 10 мОм и С2-23а

±10

для остальных

±5

в течение минимального срока сохраняемости, Ом

С2-23-0,125 свыше 10 мОм

±10

для остальных

±5

Типовые характеристики резисторов:

Допустимая мощность рассеяния резисторов С2-23 в интервале температур окружающей среды от минус 60 до + 155°С

Чертеж 2.

Допустимая мощность рассеяния резисторов  С2-23  в интервале температур окружающей среды от минус 60 до + 155°С и давлений от 1,33 10-7 до 294 кПа (от 10-62280 мм рт. ст.)

Чертеж 3.

Указания по применению и эксплуатации резисторов:

При применении, монтаже и эксплуатации резисторов  С2-23 рекомендуется руководствоваться РД 11 0636 и настоящими Указаниями.

Допустимая мощность рассеяния резисторов С2-23 в связи с ограничением электрической нагрузки предельным рабочим напряжением снижается с увеличением номинального сопротивления в соответствии с графиком, приведенным на черт. 4.

При применении резисторов С2-23 при максимально-допустимой рабочей температуре и пониженном давлении одновременно вычисляют допускаемую электрическую нагрузку как произведение двух составляющих, определяемых по чертежу 2 и 3.

Выводы и места пайки резисторов С2-23 после монтажа аппаратуры всеклиматического исполнения покрывать тропикоустойчивым лаком.

Допускается промывка резисторов С2-23 в спирто-бензиновой смеси в пропорции 1:1 при одновременном воздействии ультразвуковых колебаний частотой 18-20 кГц, время промывки 2 мин при температуре 25±10 °С.

Минимальное расстояние от корпуса резистора  до места пайки:

5 мм — для резисторов мощностью С2-23-0,5 — 2 Вт, С2-23-2а;

3 мм — для остальных резисторов.

Минимальное расстояние от корпуса резистора до места изгиба 3 мм.

Резисторы С2-23 пригодны для монтажа в аппаратуре методом групповой пайки или паяльником.

При групповой пайке и пайке паяльником применяемый флюс должен состоять из 25% по массе канифоли (ГОСТ 19113—84) и 75% по массе изопропилового (ГОСТ 9805—84) или этилового спирта (ГОСТ 18300—87).

Температура припоя при групповой пайке 260±5 °С, время пайки не более 4 с; при пайке паяльником мощностью 50 Вт температура припоя 350±10 °С, продолжительность пайки 5 с.

При пайке паяльником рекомендуется применять теплоотвод.

Допускается эксплуатация резисторов С2-23-1 Вт в режиме Р=2Рном (режим эксплуатации резисторов С2-23-2 Вт), при этом изменение сопротивления резисторов в течение срока минимальной наработки не более:

±5 % не менее чем у 90 % резисторов;

±15 % не менее чем у 7 % резисторов.

Допустимое количество отказов 3%, при этом отказом считается изменение сопротивления более 15% или потеря проводимости.

Правила хранения резисторов:

Резисторы С2-23 следует хранить в складских условиях при температуре +5. ..+30 °С, при относительной влажности воздуха не более 85% и при отсутствии в воздухе агрессивных примесей.

Маркировка резисторов по полоскам онлайн. Как определить номинал сопротивления резистора по цветной маркировке? Цифровая маркировка резисторов

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

  • 2К4 = 2,4 кОм или 2400 Ом;
  • 270R = 270 Ом;
  • К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

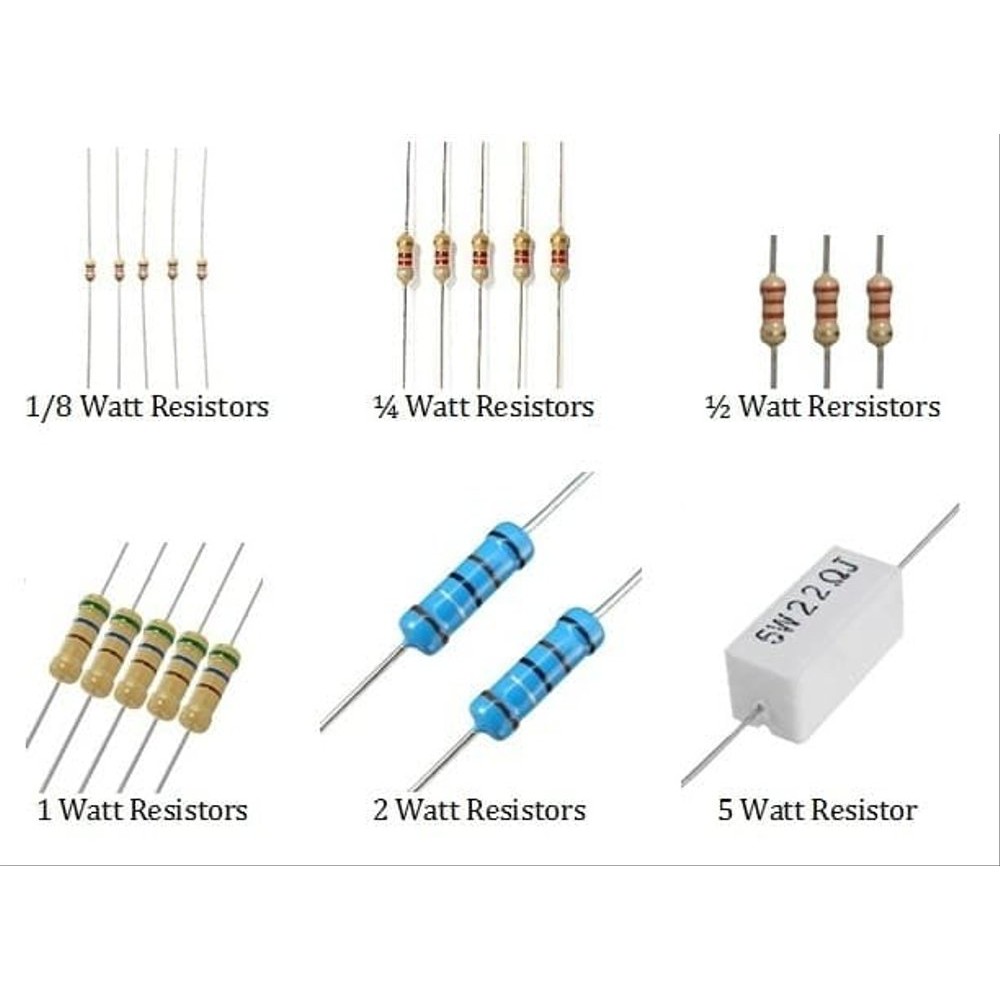

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

  • 1 полоса – единицы;
  • 2 полоса – сотни;
  • 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

  • 01 = 100 Ом;
  • C – множитель 10 2 , это 100;
  • 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Маркировка в виде 4 колец


Маркировка в виде 5 колец


Калькулятор номиналов SMD-резисторов

Кодирование 3-я цифрами

Кодирование 4-я цифрами

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 08.10.2014

    Усилитель для наушников обладает следующими характеристиками: Выходная мощность на нагрузке 8 Ом 1Вт Коэффициент гармоник 0,01% Диапазон частот 10…30000Гц Напряжение питания +/-25В Ток потребления 35мА Каскад на VT1 VT2 включенный на выходе ОУ работает в линейном режиме А. Смещение на базах VT1 VT2 обеспечивает цепь VD1 R7 R8 VD2. Усилитель …

  • 21.09.2014

    При традиционном способе печатного монтажа много времени тратится на разработку монтажных схем. При изготовлении используют дефицитные и дорогие материалы и реактивы. Предлагаемый способ монтажа обладает небольшой трудоемкостью, не требует предварительной разработки монтажной схемы, обеспечивает установку любых элементов и их замену. Из электрокартона или плотного ватмана склеивают шасси высотой 4-10 мм …

Резистор — один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

  • римскими цифрами в пределах от 1 до 5 Ватт;
  • горизонтальной полосой при значении 0,5 Ватт;
  • одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак «*». Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

  • символ «Е» или «R» говорит о том, что номинал выражен в омах;
  • буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
  • знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

  • в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
  • в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
  • шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

  1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
  2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
  3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

Содержание:

Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс — вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало — номинал был прописан в обозначении на корпусе, все было предельно понятно.

А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову — как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.

Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.

Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.

Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной — группа полос по левую.

  • Три кольца — минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье — это показатель множителя маркировки резисторов.
  • Четыре кольца — расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
  • Пять колец — здесь показателем являются уже три первых цифры, а далее, 4-е — множитель, а 5-е — отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
  • Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.

Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 — 1 Ом, или 1К0 — 1 кОм.

Универсальные цвета

Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал элемента достаточно точно. Обозначения цветов выглядят следующим образом:

  • Черный — 0;
  • Коричневый — 1;
  • Красный — 2;
  • Оранжевый — 3;
  • Желтый — 4;
  • Зеленый — 5;
  • Синий — 6;
  • Фиолетовый — 7;
  • Серый — 8;
  • Белый — 9;
  • Серебристый — «-1»;
  • Золотистый — «-2».

Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Отклонения от стандартов в маркировках

Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.

К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам — CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.

Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.

Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что подобное обозначение имеет свои преимущества — оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм . Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.


Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.


Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/ O C.
  2. Красный — 50 ppm/ O C.
  3. Желтый — 25 ppm/ O C.
  4. Оранжевый — 15 ppm/ O C.
  5. Синий — 10 ppm/ O C.
  6. Фиолетовый — 5 ppm/ O C.
  7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:


Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.


Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Кодовая и цветовая маркировка резисторов

Кодовая и цветовая маркировка резисторов

Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.
Примеры обозначения
Полное обозначение Код
3,9 Ом ± 5% 3R9J
215 Ом ± 2% 215RG
1 кОм ± 5% 1K0J
12,4 кОм  ± 1% 12K4F
10 кОм ± 5% 10KJ
100 кОм ± 5% M10J
2,2 МОм ± 10% 2M2K
6,8 ГОм ± 20% 6G8M
1 Том ± 20% 1T0M
Сопротивление
Множитель Код
1 R (E)
10^3 K (K)
10^6 M(М)
10^9 G (Г)
10^12 T (Т)
Допуск, % Код
± 0,001 E
± 0,002 L
± 0,005 R
± 0,01 P
± 0,02 U
± 0,05  A
± 0,1 B (Ж)
± 0,25 C (У)
± 0,5 D (Д)
± 1 F (Р)
± 2 G (Л)
± 5 J (И)
± 10 K (С)
± 20 M (В)
± 30 N (Ф)

Примечание. В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.

У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС [ppm/°C]
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый   10-2 ±10
Золотистый 10-1 ±5
Черный   0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103   15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109   1

Примечание. Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/106

Резисторы с малой величиной допуска (0,1%…2%) маркируются пятью цветовыми кольцами. Первые три — численная величина сопротивления, четвертое — множитель, пятое — допуск. В маркировке резисторов, принятой на фирме «PHILIPS», (см. ниже) последним кольцом может быть и ТКС.

Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других. Впрочем, и это требование не всегда соблюдается, в таком случае пытаемся определить номинал, значение которого попадает в стандартный ряд:

Номинальное сопротивление резисторов выбирается из шести стандартных рядов (Е3, Е6, Е12, Е24, Е48, Е96 и Е192) в соответствии с ГОСТ2825-67. Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.



Номинальные ряды E6, E12, E24
E6 E12 E24   E6 E12 E24   E6 E12 E24
1,0 1,0 1,0 2,2 2,2 2,2 4,7 4,7 4,7
    1,1     2,4     5,1
  1,2 1,2   2,7 2,7   5,6 5,6
    1,3     3,0     6,2
1,5 1,5 1,5 3,3 3,3 3,3 6,8 6,8 6,8
    1,6     3,6     7,5
  1,8 1,8   3,9 3,9   8,2 8,2
    2,0     4,3     9,1

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Элементы рядов образуют строгую геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе.

Номинальные ряды E48, E96, E192
E48 E96 E192   E48 E96 E192   E48 E96 E192   E48 E96 E192   E48 E96 E192   E48 E96 E192
1,00 1,00 1,00 1,47 1,47 1,47 2,15 2,15 2,15 3,16 3,16 3,16 4,64 4,64 4,64 6,81 6,81 6,81
    1,01     1,49     2,18     3,20     4,70     6,90
  1,02 1,02   1,50 1,50   2,21 2,21   3,24 3,24   4,75 4,75   6,98 6,98
    1,04     1,52     2,23     3,28     4,81     7,06
1,05 1,05 1,05 1,54 1,54 1,54 2,26 2,26 2,26 3,32 3,32 3,32 4,87 4,87 4,87 7,15 7,15 7,15
    1,06     1,56     2,29     3,36     4,93     7,23
  1,07 1,07   1,58 1,58   2,32 2,32   3,40 3,40   4,99 4,99   7,32 7,32
    1,09     1,60     2,34     3,44     5,05     7,41
1,10 1,10 1,10 1,62 1,62 1,62 2,37 2,37 2,37 3,48 3,48 3,48 5,11 5,11 5,11 7,50 7,50 7,50
    1,11     1,64     2,40     3,52     5,17     7,59
  1,13 1,13   1,65 1,65   2,43 2,43   3,57 3,57   5,23 5,23   7,68 7,68
    1,14     1,67     2,46     3,61     5,30     7,77
1,15 1,15 1,15 1,69 1,69 1,69 2,49 2,49 2,49 3,65 3,65 3,65 5,36 5,36 5,36 7,87 7,87 7,87
    1,17     1,72     2,52     3,70     5,42     7,96
  1,18 1,18   1,74 1,74   2,55 2,55   3,74 3,74   5,49 5,49   8,06 8,06
    1,20     1,76     2,58     3,79     5,56     8,16
1,21 1,21 1,21 1,78 1,78 1,78 2,61 2,61 2,61 3,83 3,83 3,83 5,62 5,62 5,62 8,25 8,25 8,25
    1,23     1,80     2,64     3,88     5,69     8,35
  1,24 1,24   1,82 1,82   2,67 2,67   3,92 3,92   5,76 5,76   8,45 8,45
    1,26     1,84     2,71     3,97     5,83     8,56
1,27 1,27 1,27 1,87 1,87 1,87 2,74 2,74 2,74 4,02 4,02 4,02 5,90 5,90 5,90 8,66 8,66 8,66
    1,29     1,89     2,77     4,07     5,97     8,76
  1,30 1,30   1,91 1,91   2,80 2,80   4,12 4,12   6,04 6,04   8,87 8,87
    1,32     1,93     2,84     4,17     6,12     8,98
1,33 1,33 1,33 1,96 1,96 1,96 2,87 2,87 2,87 4,22 4,22 4,22 6,19 6,19 6,19 9,09 9,09 9,09
    1,35     1,98     2,91     4,27     6,26     9,19
  1,37 1,37   2,00 2,00   2,94 2,94   4,32 4,32   6,34 6,34   9,31 9,31
    1,38     2,03     2,98     4,37     6,42     9,42
1,40 1,40 1,40 2,05 2,05 2,05 3,01 3,01 3,01 4,42 4,42 4,42 6,49 6,49 6,49 9,53 9,53 9,53
    1,42     2,08     3,05     4,48     6,57     9,65
  1,43 1,43   2,10 2,10   3,09 3,09   4,53 4,53   6,65 6,65   9,76 9,76
    1,45     2,13     3,12     4,59     6,73     9,88

Сопротивление резистора получают умножением числа из стандартного ряда на 10^n, где n — целое положительное или отрицательное число.

Цветовая маркировка фирмы «PHILIPS»

Маркировка осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно (см. таблицу выше). Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Цветовая маркировка фирмы «PHILIPS»

Кодовая маркировка фирмы «PHILIPS»

Фирма «PHILIPS» кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е.  первые две или три цифры указывают номинал в Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Кодовая маркировка фирмы «PHILIPS»

Последний символ Номинал резистора
1 100…976 Ом
2 1…9,76 кОм
3 10…97,6 кОм
4 100…976 кОм
5 1…9,76 МОм
6 10…68 МОм
7 0,1…0,976 Ом
8 1…9,76 Ом
9 10…97,6 Ом
0 0 Ом
R 1…91 Ом



Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0,1 Ом.



Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Перемычки и резисторы с нулевым сопротивлением.

Нестандартная цветовая маркировка

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Нестандартная цветовая маркировка.

Кодовая маркировка прецизионных высокостабильных резисторов фирмы «PANASONIC»

Кодовая маркировка фирмы «PANASONIC»

Кодовая маркировка фирмы «BOURNS»

А. Маркировка 3 цифрами

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

В. Маркировка 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

С. Маркировка 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Примечание. Маркировки А и В — стандартные, маркировка С — внутрифирменная.



Маркировка переменных резисторов

Импортных

Полная маркировка переменных и подстроечных резисторов представляет собой буквенно-цифровой код:



1. Серия.

2. Функциональная характеристика (рис. 1.6) — график зависимости сопротивления от поворота движка.

3. Значение сопротивления в омах (2К2 = 2,2 кОм).

4. Тип движка (рис. 1.7, табл. 1.16).

5. Длина движка в мм.


Рис. 1.6. График зависимости сопротивления от угла поворота движка переменного резистора

Таблица 1.16

Тип



Обозначение



Размеры, мм



КС



L



15



20



25



30



35



В



7



12



14



14



14



F



L



15



20



25



30



35



F



8



12



12



12



12



RE



L



15



20



25



30



35



R



L



15



20



25



30



35



KQ



L



15



20



25



30



35



А



6



7



7



7



7




Рис. 1.7. Типы движков переменных резисторов

Отдельно рекомендуется выделить подстроечные резисторы фирмы Murata, используемые в микроэлектронике. Они обозначаются по внутрифирменной системе. Маркировка состоит из кода модели — трех букв и цифры, типа — 1–2 букв и номинала, обозначенного цифровым кодом. к примеру, RVG3 А8–103. На рис. 1.8 приведены изображения подстроечных резисторов фирмы Murata.

Рис. 1.8. подстроечные резисторы фирмы Murata

Источник

Отечественных

Сокращенные обозначения резисторов состоят из букв и цифр. Буквы обозначают группу изделий: С — резисторы постоянные (буква «С» осталась от старого названия резисторов — «сопротив­ления»), СП — резисторы переменные. Число, стоящее после букв, обозначает специфическую разновидность резистора в зависимости от материала токопроводящего элемента: 1 — непроволочные тон­кослойные углеродистые н бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрнческие и металлоокисные; 3 — не­проволочные композиционные пленочные; 4 — непроволочные ком­позиционные объемные; 5 — проволочные; 6 — непроволочные тон­кослойные металлизированные.

После первой цифры через дефнс ставится вторая цифра, обо­значающая регистрационный номер конкретного типа резистора.

Например, СП5-24 обозначает резисторы переменные проволочные, регистрационный номер 24

В нашей стране и странах СЭВ для вновь разрабатываемых резисторов принята новая система сокращенных условиых обозна­чений, по которой первый элемент — буква, обозначает подкласс резистора (Р — резисторы постоянные, РП — резисторы переменные), второй элемент — цифра, обозначает группу резистора по ма­териалу резистивного элемента (1—непроволочные, 2 — проволоч­ные), третий элемент — цифра, обозначает регистрационный номер резистора Между вторым и третьим элементами ставится дефис. Например, РП1-46 обозначает резисторы переменные непроволочные, регистрационный номер 46.

При заказе резисторов и их поставке в документах указы­вается полное обозначение Оно состоит из сокращенного обозна­чения, варианта конструктивного исполнения (при необходимости), обозначении и самих величин основных параметров и характеристик резисторов, климатического исполнения и обозначения доку­мента на поставку.

Параметры и характеристики для переменных резисторов на­зываются в следующей последовательности: номинальная мощность рассеяния и единицы измерения мощности (Вт), номинальное сопротивление и единицы измерения сопротивления (Ом, кОм, МОм), допускаемое отклонение сопротивления в % (допуск), функцио­нальная характеристика (для непроволочных резисторов), обозна­чение конца вала и длины выступающей части вала (ВС-1 —сплош­ной гладкий, ВС-2 — сплошной со шлицем, ВС-3 — сплошной с лыской, ВС-4 — сплошной с двумя лысками, ВП-1 — полый гладкий, ВП 2 — полый с лыской).

Маркировка наносится непосредственно на резистор и содер­жит: вид, номинальную мощность, номинальное сопротивление, до­пуск и дату изготовления. Для непроволочиых переменных рези­сторов указывается еще вид функциональной зависимости А, Б, В и др. При маркировке номинальных сопротивлений и их допуска­емых отклонений могут применяться как полные, так и сокращен­ные (кодированные) обозначения. Полное обозначение номинальных сопротивлений состоит из значения номинального сопротивления (цифра) и единицы измерения (Ом, кОм, МОм).

Кодированное обозначение состоит из двух или трех цифр и букв. Буква кода из русского алфавита обозначает множитель, составляющий значение сопротивления, и определяет положение запятой десятичного знака. Буквы Е, К, М обозначают соответст венно множители 1, 10, 100 для значений сопротивления, выраженных в омах. Значения допускаемых отклонений кодируются также буквами ±5% — И, ±10% — С, ±20% — В, ±30% — Ф.

Примеры кодированных обозначений 6Е8И, 1К5В, 2М2Ф — означает 6,8 Ом±5%, 1,5 к0м±20%, 2,2 М0м±30%.

Источник

Ещё регулировочные резисторы могут различаться зависимостью самого сопротивления от угла поворота оси их движка.

Смотрим на картинку.



       По большому счёту регулировочные резисторы можно разделить на три типа:

    А — с линейной зависимостью, Б — с логарифмической и В — с показательной. (Рис. слева). В регуляторах громкости, как правило, применяются резисторы с показательной зависимостью «В», это связано с особенностью слуха человека.

Обратите внимание!!!

   Обозначение зависимостей — А, Б, В применимо к отечественным резисторам. У импортных переменных резисторов совсем другие буквенные индексы.

Тут главное не ошибиться!

   То, что у отечественных А-характеристика – у импортных будет обозначение В.

   А то, что у отечественных В-характеристика – у импортных будет обозначение А.

Тип зависимости указывается на корпусе резистора. Например, вот так!

Это отечественные резисторы.



А это импортные резисторы.

Источник

Смотрите также:

Кодовая и цветовая маркировка конденсаторов

Маркировка SMD конденсаторов

Онлайн сопротивления маркировка. Маркировка резисторов цветными полосками

Маркировка резистора — это нанесение на поверхность такого элемента всех его данных. Всем привычно видеть характеристики техники, электроники и ее элементов, написанных «на обороте» изделия в достаточно понятном виде. Но резисторы могут быть настолько малы, что написать и потом прочесть на нем параметры номинального сопротивления, его точность и надежность физически невозможно.

Резистор характеризуется сопротивляемостью току и необходим для его уменьшения. Не зря название его произошло от латинского resisto, что означает сопротивляюсь. Резистор должен выполнять функции согласно закону Ома, в котором учитываются лишь ток, проходящий через него, пропорциональный напряжению на элементе. Но такого идеального резистора не существует. В реальности значение тока так же будет зависеть от неизбежно имеющихся емкости и индуктивности, и приводящих к искажению вольт-амперной зависимости.

Определение маркировки резисторов.

Для того, чтобы не путаться в обозначениях, маркировка резистора выполняется согласно ГОСТ 2.728-74. Этим документом нормируется и схемное обозначение постоянного сопротивления, который имеет вид:

Обозначение по ГОСТ 2.728-74 Описание
Постоянный резистор без указания номинальной мощности рассеивания.
Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
Постоянный резистор номинальной мощностью рассеивания 1 Вт
Постоянный резистор номинальной мощностью рассеивания 2 Вт
Постоянный резистор номинальной мощностью рассеивания 5 Вт
Постоянный резистор номинальной мощностью рассеивания 10 Вт

Параллельное, последовательное и смешанное соединение резисторов.

Последовательное соединение резисторов.

В случае последовательно соединенных нескольких маркированных резисторов , общее сопротивление определяется суммированием их величин. Общий вид для расчёта:

U=U1+U2+U3+…+Un

При последовательно соединенных резисторах образуется неразветвленная цепь, в которой имеется единое значение тока, который назовем током ветви:

I=I1=I2=I3=…=In

Параллельное соединение резисторов.

Если резистивные элементы соединены параллельно , то для определения суммарного сопротивления необходимо сложить обратно-пропорциональные параметры сопротивлений в каждой ветви:

R=1/R1+1/R2+1/R3+…+1/Rn

Общий ток определяется согласно закону Кирхгофа, и равен сумме токов во всех имеющихся ветвях:

I=I1+I2+I3+…+In

Напряжение между двумя потенциалами одинаково для всех ветвей и будет являться общим:

U=U1=U2=U3=…=Un

Смешанное соединение резисторов.

Подсчет общих параметров сложных схем выполняется за несколько действий. Начинать нужно с выделения и расчёта идущих друг за другом участков, постепенно упрощать схему и вычислять сопротивления в соседних ветвях. В случае со схемой, представленной на изображении, первым этапом будет нахождение параметров в цепи R1 и R2 по формулам для последовательного соединения, а вторым — параллельно соединенных R1,2 и R3.

Цветовая маркировка резисторов.

Маркировка резисторов по цвету стала лучшим выходом для маркирования резисторов малых размеров. Резисторы могут быть в диаметре всего 1 мм, а в длину — 2 или 3. Найти подходящий можно только с увеличительным стеклом, и все равно есть риск ошибиться с расположением запятой в номинале. Маркировка резисторов малой величины, и не только, выполняется с помощью разноцветных полос, которые у большинства производителей совпадают по значению. Еще один вариант — буквенное обозначение наряду с цифирным в номинале сопротивления. При этом вместо лишних нулей пишут буквы K, что значит килоОм, М — мегаОм, R — Ом. Маркировка резистора 10K5 значит, что перед вами элемент с сопротивлением 10,5 кОм.

Предпочтительная маркировка резисторов малых размеров — это маркировка цветом, появившаяся на западе. С этим связано отсутствие разницы между синим и голубым цветами в маркировке, так как на английском они пишутся одинаково.

На резисторе может быть нанесено минимум три полосы, что означает допуск в 20%. Если полосы всего 4, это соответствует погрешности 10 или 5%, а сверхточные элементы имеют 6 полосок.

Две первые цветные полосы всегда расшифровывают как начальные две цифры номинала. В случае наличия до 4х полос, третья имеет значение десятичного множителя для цифр номинала — то есть, определит количество нулей в числе, а четвертая — реальную погрешность.

Маркировка резистора пятью цветами предполагает, что третья полосочка будет иметь значение третьего знака в числе номинала, четвертая — число нулей, а 5 — точность.

Шестая полоса всегда несет информацию о температурном коэффициенте. Ширина этой полоски может быть шире остальных в 1,5 раза, что говорит о количестве отказов на тысячу часов работы в процентах.

Кодировка цветами включает всего 12 цветов, начиная с серебристого, золотистого, черного и коричневого, затем шесть цветов радуги, где синий и голубой не разделяются, и серый и белый. Так что при желании можно легко запомнить этот порядок.

Цветовая кодировка резисторов.

Цветовая кодировка резисторов расшифровывается довольно просто, посмотрим на примере маркировку резистора из четырех полос. Первая и вторая — коричневая и черная. Из них получается число 10. Третья полоса имеет красный цвет, что соответствует двум нулям или множителю 100, который позволяет получить окончательное число номинала — 1000 Ом или 1 кОм. Последняя серебистая полоска означает погрешность в 10%.

Цвет кольца или точек

Первая цифра

Вторая цифра

Множитель

Коричневый

Оранжевый

Фиолетовый

Золотистый

Серебристый

Изредка бывает так, что не понятно, откуда начинать расшифровку, ведь резистор одинаков с обеих сторон, а отступы от края могут быть симметричными. При этом важно, чтобы первые полосы давали табличное значение номинального сопротивления.

Таблица маркировки резисторов.

Обычные резистивные элементы почти независимы от показаний температуры.

Резистивный элемент — это элемент, безвозвратно забирающий электроэнергию от источников и преобразующий эту энергию в другие ее виды (тепловую, излучения, механическую, химическую и др.).

Эта несущественная зависимость носит линейный характер, так как есть возможность не брать в учет коэффициенты 2 и 4 порядка. Если принять во внимание температурный коэффициент, обычный резистор можно превратить в термометр. Рассматривая полупроводниковые резисторы, можно заметить влияние на них температуры в большей степени. Эта зависимость представлена экспоненциальной функцией, которая в определенных температурных диапазонах может быть линейной и использоваться в практических целях.

Цвет кольца или точек

Первая цифра

Вторая цифра

Множитель

Коричневый

Оранжевый

Фиолетовый

Золотистый

Серебристый

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 12 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Органайзер для SMD компонентов

Инструкция

Самый простой способ определить сопротивление резистора – узнать об этом из соответствующей документации. Если резистор приобретен как самостоятельная деталь, найдите сопроводительные документы (накладную, гарантийный талон и т.п.). Отыщите в них номинал резистора. Скорее всего, величина сопротивления будет указана рядом с наименованием детали, например, резистор 4,7 К. В этом случае число означает номинал резистора, а буква () – единицу измерения. Варианты К, к, КОм, кОм, Ком, ком соответствуют килоомам.Аналогичные обозначения с буквой «М», вместо «к» — мегаомам. Если буква «м» будет строчной (маленькой), то теоретически это соответствует миллиомам. Однако на практике такие резисторы обычно не продаются, а изготавливаются самостоятельно из нескольких витков специальной проволоки. Поэтому комбинации с буквой «м» можно к мегаомам (в нестандартных случаях лучше все же уточнить).Отсутствие после числа единицы измерения или наличие «Ом» или «ом» означает, соответственно, Ом. (на практике может означать, что продавец просто не указал единицу измерения).

Если резистор является частью электрического (электронного) устройства, возьмите электрическую схему этого прибора. Если схемы нет, попробуйте найти ее в интернете. Отыщите на схеме соответствующий резистор. Обозначаются резисторы небольшими прямоугольниками с линиями выходящими из коротких сторон. Внутри прямоугольника могут располагаться (обозначают мощность). Рядом с обозначением резистора (прямоугольником) обычно находится буква R и некоторое число, обозначающее порядковый номер резистора , например, R10. После обозначения резистора указывается его номинал (чуть правее или ниже). Если сопротивление резистора не указано, то посмотрите в нижнюю часть схемы – иногда номиналы резисторов (сгруппированные по значениям) находятся там.

Если у вас имеется омметр или мультиметр, то просто подключите прибор к выводам резистора и запишите показания. Мультиметр предварительно переключите в режим измерения сопротивления. Если омметр «зашкаливает» или наоборот, показывает очень маленькое значение, настройте его на подходящий диапазон. Если резистор является частью схемы, то предварительно выпаяйте его, иначе показания прибора наверняка будут неверными (меньшими).

Номинал резистора можно также определить по его маркировке. Если обозначение номинала состоит из двух цифр и одной буквы (типично для старых «советских» деталей), то используйте следующее правило:
Буква ставится на место десятичной запятой и обозначает кратную приставку:К – килоом;
М – мегаом;
Е – единиц, т.е. в данном случае Ом.Если номинал резистора – целое число, то соответствующая буква ставится в конце обозначения (69К = 69 кОм). Если сопротивление резистора меньше единицы – буква ставится перед числом (М15 = 0,15 МОм = 150 кОм). В дробных номиналах буква находится между цифрами (9Е5 = 9,5 Ом).

Для обозначений, состоящих из трех цифр, запомните следующее простое правило: к первым двум цифрам надо дописать столько нулей, сколько обозначено третьей цифрой. Например, 162, 690, 166 расшифровывается следующим образом:162 = 16’00 Ом = 1,6 кОм;
690 = 69’ Ом = 69 Ом;
166 = 16’000000 Ом = 16 МОм.

Если номинал резистора обозначен цветными полосками, поверните его (или повернитесь) так, чтобы отдельная (отстоящая от трех) полоска находилась справа. Затем, воспользовавшись нижепредставленной таблицей соответствия цветов, переведите цвета полосок в цифры:- черный — 0;
— коричневый — 1;
— красный — 2;
— оранжевый — 3;
— желтый — 4;
— зеленый — 5;
— голубой — 6;
— фиолетовый — 7;
— серый — 8;
— белый — 9.Получив трехзначное число, воспользуйтесь правилом, описанным в предыдущем пункте. Так например, если цвета трех полосок расположены в следующим порядке, то есть слева направо (красный — 2, оранжевый — 3, желтый — 4), получаем число 234, которое соответствует номиналу 230000 Ом = 230 кОм. Кстати, вышеприведенную таблицу очень легко запомнить. Порядок средних цветов соответствует радуге, а крайние цвета к концу списка становятся светлее.

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

  • 2К4 = 2,4 кОм или 2400 Ом;
  • 270R = 270 Ом;
  • К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

  • 1 полоса – единицы;
  • 2 полоса – сотни;
  • 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

  • 01 = 100 Ом;
  • C – множитель 10 2 , это 100;
  • 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

Значения сопротивлений резисторов. Все о резисторах. Определение, типы резисторов и их номинал

Большинство людей приходят в радиолюбительство из-за желания сделать что-то своими руками, чего-то неповторимого, что несомненно принесет пользу себе и окружающим… Но выбрав конструкцию для самостоятельной сборки зачастую возникает масса проблем связанная со скудным запасом знаний в области радиоэлектроники. Конечно сразу начинается повальное чтение книг соответствующей тематики и извлечение оттуда ценной информации о разнообразии радиоэлементов, о работе транзистора и прочих приборов. Когда много чего прочитано, уже имеется представление об условном графическом отображении элементов на схеме, и есть какие-то понятия о принципе работы, возникает проблема переноса схемы с бумаги в реальность, а именно поиск компонентов схемы. Сейчас не составляет проблемы составить список сходить и купить радиодетали, но у многих все же отсутствует возможность приобретения деталей, и на помощь приходит старая сломанная радиоаппаратура. О том как найти нужные радиодетали в старой технике и пойдет речь в этой статье. Я преднамеренно не буду описывать какую-то конкретную схему, поскольку невозможно охватить все разнообразие электронных компонентов в рамках одного устройства. Так же не буду описывать принципа работы элементов, все это вы уже должны знать.

Пассивные компоненты

Резисторы

Самым часто встречающимся элементом является резистор , без него невозможно построить ни одну схему. Встретить его можно практически в любом электронном устройстве, резистор представляет из себя цилиндр с двумя диаметрально-противоположными выводами. Служит для ограничения тока в цепи и имеет определенное сопротивление, измеряемое в Омах. Обозначается прямоугольником с двумя черточками с противоположных сторон, внутри прямоугольника обычно указывают мощность(рис.12).

18 – 18 Ом, при обозначениях единиц Ом буква иногда не ставится, в том числе и на схемах.

Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой.

1М5-1,5 МОм.

К51- 510 Ом, если буква стоит перед числом, то это значит, что сопротивление меньше килоома (мегаома), следующая цифра показывает сопротивление.

Дальше в обозначении стоит буква, обозначающая величину допуска в процентах: (Е=±0.001; L=±0.002; R=±0.005; Р=±0.01; U=±0, 02; В(Ж)=±0.1; С(У)=±0.25; D(Д)=±0.5; F(Р)=±1; G(Л)=±2; J(И)=±5; К(С)=±10; М(В)=±20; N(Ф)=±30. Величина допуска может быть нанесена под номиналом сопротивления во второй строке и будет выражена в процентах.

Резисторы типа ВС (водостойкие) можно встретить в ламповой аппаратуре 60-70х годов (рис.2). А именно в радиолах и черно-белых телевизорах. Практической ценности в настоящее время не несут. Маркировка схожа с МЛТ, имеют несколько габаритных размеров в зависимости от мощности.


Рис. 2. Тип ВС

В середине 80-х годов появилась цветовая маркировка резисторов (рис.3, рис.4), которая существует и по сей день, что позволило быстро определять номинал без выпайки из схемы (нам это тоже на руку, поиск нужного резистора значительно ускоряется). Резисторов с такого рода маркировкой производит множество отечественных и зарубежных фирм, поэтому определить конкретный тип резистора весьма сложно, да зачастую и не нужно.


Рис. 3. Резисторы с цветовой кодовой маркировкой


Рис. 4. Расшифровка цветовой маркировки резисторов

В таблице показана методика определения номинала резистора и класса точности. Класс точности показывает на сколько процентов может отличаться сопротивление от заявленного номинала.

Определить сопротивление по цветовым полосам можно с помощью: .

В последнее время появилась тенденция к минимизации и стали появляться компоненты для поверхностного монтажа(SMD). Вот так называемые чип-резисторы (рис.5).3 =12000 Ом =12 кОм. Часто встречаются чип резисторы с обозначением 0, это резистор нулевого сопротивления или попросту перемычка.

Для построения усилителей, а вернее их выходных каскадов часто требуются мощные резисторы более 2-х ватт с сопротивлением не более 1 ома, это как правило резисторы марки ПЭ или ПЭВ — резисторы проволочные, бывают от 1 до нескольких сотен ватт (рис.7). Также наиболее современные различных фирм производителей (рис.8). Встретить можно в старых ламповых телевизорах, радиолах и устройствах промышленной автоматики. В случае отсутствия необходимого резистора, его можно изготовить самостоятельно из спирали от электронагревателя, отрезав необходимую длину, подобрав сопротивление при помощи омметра.



Рис. 7. Резисторы ПЭВ


Рис. 8

Отдельное место среди постоянных резисторов занимают резисторные сборки (рис.9), которые очень удобны при построении схем, где требуется много одинаковых резисторов.


Рис. 9. Резисторные сборки dip и smd

Сборки имеют два типа соединения, либо в виде нескольких обычных резисторов, только в одном корпусе, либо резисторов с одним общим выводом. Встретить можно во многих цифровых устройствах, там они, как правило применяются, как подтягивающие.

В электронных устройствах часто применяются резисторы с изменяемым сопротивлением, их можно разделить на переменные — применяются для оперативного изменения параметров устройства в процессе эксплуатации, таких как громкость, тембр, яркость, контраст, и подстроечные – используются для настройки прибора во время сборки и наладки.

Резисторы переменные:



Рис. 10. Переменные резисторы

Резисторы переменные рис.10:

1.Со встроенным тумблером, можно встретить в ламповых телевизорах и радиолах 70-х годов
2. Резистор типа СП3-30а можно встретить в телевизорах, приемниках, абонентских громкоговорителях до 90-х годов выпуска.
3. Резистор Сп-04, встречаются в телевизорах и носимых магнитофонах 80-х годов.
4. СП3-4а во всей технике конца 80-х начала 90-х.
5. Специализированный счетверенный с тумблером СП3-33-30, обычно встречается в разного типа магнитолах.


Рис. 11. Ползунковые переменные резисторы

Ползунковые резисторы (рис.11) часто встречаются в магнитофонах 80-90х годов в качестве регуляторов звука и тембра.


Рис. 12. Современные переменные резисторы

Более современные резисторы(рис. 12), можно встретить в любой импортной технике с начала 90-х годов, от кассетных плееров и автомагнитол, до телевизоров и музыкальных центров. Часто встречаются сдвоенные резисторы для регулировки звука сразу по двум каналам (стерео). Очень интересен последний резистор (на рисунке), так называемый 3D – резистор или же джойстик, представляет из себя несколько сочлененных резисторов и отслеживает перемещение рукоятки влево-вправо, вверх- вниз и вращение вокруг своей оси. Встретить такой экземпляр можно в джойстиках от игровых консолей.

Для всех переменных резисторов помимо сопротивления есть очень важный параметр – зависимость сопротивления от угла поворота вала (линейного перемещения), обозначается буквой после значения сопротивления:

Советские:
А — линейная зависимость
Б — логарифмическая зависимость
В — обратно-логарифмическая зависимость

Импортные:
A — логарифм
B — линейная
С — обратный логарифм

Для регулировки громкости как правило используют резисторы с логарифмической зависимостью.

Подстроечные резисторы:



Рис. 13. Подстроечные резисторы СССР

Подстроечные резисторы рис.13:
1,2,3 – как правило встречаются в старых ламповых телевизорах.
4,7 (РП1-64Б), 8 (СП3-29А) — в полупроводниковых цветных телевизорах
5 – во всей советской технике 80-х годов
6 – СП5-50МА мощный проволочный резистор, в цветных ламповых телевизорах.
9 – СП3-36 многооборотный подстроечный резистор, встречается как правило в блоке настройки каналов телевизоров.


Рис. 14



Рис. 15. Многооборотные резисторы

Многооборотный подстроечный, применяется в усилительной аппаратуре для установки тока покоя и во всех системах, где нужна точная настройка.

Все переменные и подстроечные резисторы, также различаются по мощности, которая как правило указана на корпусе или в документации на элемент. Для своих конструкций можно применять практически любые из перечисленных исходя из требуемых габаритов и мощности.

Со временем и подстроечные и переменные резисторы портятся и у них появляется нежелательное явление, именуемое шорохом. Вызвано это явление недостаточным прижимом (контактом) ползунка или износом подложки, как правило ремонтировать резисторы смысла нет, хотя иногда встречаются очень редкие и уникальные(например в большинстве микшерных пультов), что найти замену, не представляется возможным. В этом случае резистор нужно аккуратно разобрать, подогнуть контакт, восстановить при помощи твердого карандаша графитовое покрытие и смазав силиконовой смазкой собрать назад. Резистор после такой реанимации сможет еще послужить.

Существуют также резисторы, реагирующие на изменения окружающей среды, в любительских конструкциях используются мало, но все же о них стоит упомянуть: терморезисторы


Рис. 16. Терморезисторы

Применяются для термостабилизации схемы, встречаются очень часто, но в самодельных устройствах применяются мало.


Рис. 17. Фоторезистор

Изменяет свое сопротивление в зависимости от освещенности. Можно вынуть из любительских фотоаппаратов, там они применяются в качестве датчика света.

Тензорезиторы


Рис.18. Тензорезисторы

Изменяют свое сопротивление в зависимости от деформации, их в бытовой аппаратуре встретить можно очень редко и применяются они как правило в виде датчиков в устройствах автоматики.

Варистором называется полупроводниковый резистор, сопротивление которого эффективно уменьшается под действием приложенного к нему напряжения, а ток, протекающий в цепи, нарастает.


Рис. 19. Варисторы

Применяются как устройство защиты в импульсных блоках питания бытовой аппаратуры от превышения напряжения питания. Можно встретить в любом современном устройстве.

Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов.

Функция резистора в схеме может быть совершенно разной: ограничение тока, деление напряжения, рассеивание мощности, ограничение времени зарядки или разрядки конденсатора в RC-цепочке и т. д. Так или иначе, каждая из этих функций резистора осуществима благодаря главному свойству резистора — его активному сопротивлению.

Само же слово «резистор» — это русскоязычное прочтение английского слова «resistor» , которое в свою очередь происходит от латинского «resisto» — сопротивляюсь. В электрических цепях применяют постоянные и переменные резисторы, и предметом данной статьи будет обзор основных видов постоянных резисторов, так или иначе встречающихся в современных электронных устройствах и на их схемах.

В первую очередь постоянные резисторы классифицируются по максимальной рассеиваемой компонентом мощности: 0,062 Вт, 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 4 Вт, 5 Вт, 7 Вт, 10 Вт, 15 Вт, 20 Вт, 25 Вт, 50 Вт, 100 Вт и даже больше, вплоть до 1 кВт (резисторы для особых применений).

Данная классификация не случайна, ведь в зависимости от назначения резистора в схеме и от условий, в которых должен работать резистор, рассеиваемая на нем мощность не должна привести к разрушению самого компонента и компонентов расположенных поблизости, то есть в крайнем случае резистор должен разогреться от прохождения по нему тока, и суметь рассеять тепло.

Например, керамический резистор с цементным заполнением SQP-5 (5 ватт) номиналом 100 Ом уже при 22 вольтах постоянного напряжения, длительно приложенных к его выводам, разогреется более чем до 200°C, и это необходимо учитывать.

Так, лучше выбрать резистор необходимого номинала, допустим на те же 100 Ом, но с запасом по максимальной рассеиваемой мощности, скажем, на 10 ватт, который в условиях нормального охлаждения не разогреется выше 100°C — это будет менее опасно для электронного устройства.

SMD резисторы для поверхностного монтажа с максимальной рассеиваемой мощностью от 0,062 до 1 ватта — также можно встретить сегодня на печатных платах. Такие резисторы так же как и выводные всегда берутся с запасом по мощности. Например в 12 вольтовой схеме для подтягивания потенциала к минусовой шине можно использовать SMD резистор на 100 кОм типоразмера 0402. Или выводной на 0,125 Вт, поскольку рассеиваемая мощность будет в десятки раз дальше от максимально допустимой.

Проволочные и непроволочные резисторы, точность резисторов

Резисторы для различных целей используют разные. Не желательно, например, проволочный резистор ставить в высокочастотную цепь, а для промышленной частоты 50 Гц или для цепи постоянного напряжения достаточно и проволочного.

Проволочные резисторы изготавливают путем намотки проволоки из манганина, нихрома или константана на керамический или порошковый каркас.

Изготавливают не из проволоки, а из проводящих пленок и смесей на основе связующего диэлектрика. Так, выделяют тонкослойные (на основе металлов, сплавов, оксидов, металлодиэлектриков, углерода и боруглерода) и композиционные (пленочные с неорганическим диэлектриком, объемные и пленочные с органическим диэлектриком).

Непроволочные резисторы — это зачастую резисторы повышенной точности, которые отличаются высокой стабильностью параметров, способны работать при высоких частотах, в высоковольтных цепях и внутри микросхем.

Резисторы в принципе подразделяются на резисторы общего назначения и специального назначения. Резисторы общего назначения выпускаются номиналами от долей ома до десяти мегаом. Резисторы специального назначения могут быть номиналом от десятков мегаом до единиц тераом, и способны работать под напряжением 600 и более вольт.

Специальные высоковольтные резисторы способны работать в высоковольтных цепях с напряжением в десятки киловольт. Высокочастотные способны работать с частотами до нескольких мегагерц, поскольку обладают исключительно малыми собственными емкостями и индуктивностями. Прецизионные и сверхпрецизионные отличаются точностью номиналов от 0,001% до 1%.

Номиналы резисторов и их маркировка

Резисторы выпускаются на различные номиналы, и есть так называемые ряды резисторов, например широко распространенный ряд Е24. Вообще, стандартизированных рядов у резисторов шесть: Е6, Е12, Е24, Е48, Е96 и Е192. Число после буквы «Е» в названии ряда отражает количество значений номиналов на десятичный интервал, и в Е24 этих значений 24.

Номинал резистора обозначается числом из ряда, умноженным на 10 в степени n, где n — целое отрицательное или положительное число. Каждый ряд характеризуется своим допустимым отклонением.

Цветовая маркировка выводных резисторов в виде четырех или пяти полос давно стала традиционной. Чем больше полос — тем выше точность. На рисунке приведен принцип цветовой маркировки резисторов с четырьмя и пятью полосами.

Резисторы для поверхностного монтажа (SMD – резисторы) с допуском в 2%, 5% и 10% маркируются цифрами. Первые две цифры из трех образуют число, которое необходимо умножить на 10 в степени третьего числа. Для обозначения точки в десятичной дроби, на ее месте ставят букву R. Маркировка 473 обозначает 47 умножить на 10 в степени 3, то есть 47х1000 = 47 кОм.

SMD резисторы начиная с типоразмера 0805, с допуском в 1%, имеют четырехзначную маркировку, где первые три — мантисса (число, которое следует умножить), а четвертая — степень числа 10, на которое следует умножить мантиссу, чтобы получить значение номинала. Так, 4701 обозначает 470х10 = 4,7 кОм. Для обозначения точки в десятичной дроби, на ее место ставят букву R.


Две цифры и одна буква применяются в маркировке SMD резисторов типоразмера 0603. Цифры — это код определения мантиссы, а буквы — код показателя степени числа 10 — второго множителя. 12D обозначает 130х1000 = 130 кОм.

На схемах резисторы обозначаются белым прямоугольником с надписью, и в надписи иногда содержится как информация о номинале резистора, так и информация о его максимальной рассеиваемой мощности (если она критична для данного электронного устройства). Вместо точки в десятичной дроби обычно ставят букву R, K, M – если имеются ввиду Ом, кОм и МОм соответственно. 1R0 – 1 Ом; 4K7 – 4,7 кОм; 2M2 – 2,2 МОм и т. д.

Чаще в схемах и на платах резисторы просто нумеруются R1, R2 и т. д., а в сопроводительной документации к схеме или плате дается список компонентов по этими номерами.

Относительно мощности резистора, на схеме она может быть указана надписью буквально, например 470/5W – значит — 470 Ом, 5 ваттный резистор? или символом в прямоугольнике. Если прямоугольник пустой, то резистор берется не очень мощный, то есть 0,125 — 0,25 ватт, если речь о выводном резисторе или максимум типоразмера 1210, если выбран резистор SMD.

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа – внутреннего и глобального использования.

Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр.

Стандартной мощностью устройства называют максимальную величину либо постоянного, либо переменного тока, при которой прибор может функционировать без перебоев на протяжении длительного периода времени в том случае, если температурный режим не выше допустимых значений.

Если же из-за значительного выделения тепла радиодеталями, которые находятся внутри оборудования, температурный показатель будет заметно выше номинального, то необходимо, чтобы мощность, распределяемая по прибору, была значительно ниже допустимой.

Таким образом, характерная мощность должна снижаться согласно закономерностям линейного закона.

Кодовая маркировка отечественных резисторов

Согласно стандартам ГОСТа 11076-69, а также нормам из Публикаций 62 или 115-2 IЕС, первые несколько обозначений в кодовой маркировки резисторов отечественного производителя — это значения допустимых сопротивлений элементов, которые можно определить по базовому значению из ряда Е3…Е192, а также множитель.

Символ, находящийся в конце кодовой маркировки, указывает допуск-класс степени точности оборудования. Стандарты данного ГОСТа с требованиями IЕС практически никаким образом не отличаются от стандартов из BS1852 — British Standart.

Перед тем, следует разобраться с помощью индикаторной отвертки, где фаза, ноль и заземление. Также для установки такого блока рекомендуется использовать более толстый провод — это повысит безопасность при использовании мощных электроприборов.

Необходимо отметить, что в большинстве случаев на корпусе отечественных резисторов в качестве дополнения, помимо значений основного кода, добавляют символ, который содержит данные о виде прибора, допустимых мощностях, а также о других его характеристиках.

Маркировка импортных резисторов

Большое количество зарубежных компаний-производителей для кодовой маркировки данного прибора выбирают номинал, соответствующий известным европейским нормам. Таким образом, несколько первых цифр отражают номинал, измеряющийся в Омах, а последние символы представляют собой множитель, то есть количество нулей.


В зависимости от степени точности оборудования кодировка может быть в форме 3-х либо 4-х знаков. От стандартных способов кодовой маркировки импортных переменных резисторов могут быть отличия, выражающиеся в трактовке цифровых символов 7,8, 9, использующихся, как значение в конце кода.

Зарубежные заводы-изготовители используют букву R с целью обозначения десятичной запятой либо же, если она находится в конце, то она может указывать на такую характеристику, как диапазон.

Для резисторов, которые имеют нулевое сопротивление, применяется единичное значение «0».

Видео ролик с полезной информацией о резисторах

В электрических цепях для регулировки тока применяются резисторы. Выпускается огромное количество различных их видов. Чтобы определиться во всём многообразии деталей, для каждой вводится условное обозначение резистора. Они маркируются различными способами, в зависимости от модификации.

Типы резисторов

Резистор ‒ это устройство, которое имеет его основное назначение ‒ ограничение тока в электрической цепи. Промышленность выпускает различные типы резисторов для самых разных технических устройств. Их классификация осуществляется разными способами, один из них ‒ характер изменения сопротивления. По этой классификации различают 3 типа резисторов:

  1. Постоянные резисторы. У них не имеется возможности произвольно изменять величину сопротивления. По назначению они делятся на два вида: общего и специального применения. Последние делятся по назначению на прецизионные, высокоомные, высоковольтные и высокочастотные.
  2. Переменные резисторы (их ещё называют регулировочными). Обладают возможностью изменять сопротивление с помощью управляющей ручки. По конструктивному исполнению они очень разные. Есть совмещённые с выключателем, сдвоенные, строенные (то есть на одной оси установлено два или три резистора) и множество других разновидностей.
  3. Подстроечные резисторы. Применяются только во время настройки технического устройства. Органы настройки у них доступны только под отвёртку. Производится большое количество различных модификаций этих резисторов. Они применяются во всевозможных электротехнических и электронных устройствах, начиная от планшетников и заканчивая большими промышленными установками.

Некоторые типы рассмотренных резисторов приведены на нижеприведённой фотографии.

Классификация компонентов по способу монтажа

Существует 3 основных вида монтажа электронных компонентов: навесной, печатный и для микромодулей. Для каждого вида монтажа предназначены свои элементы, они сильно различаются и по размерам, и по конструкции. Для навесного монтажа применяются резисторы, конденсаторы и Они выпускаются с проволочными выводами, чтобы можно было их впаивать в схему. В связи с миниатюризацией электронных устройств этот метод постепенно утрачивает актуальность.

Для печатного монтажа применяются более малогабаритные детали, с выводами для впаивания в или без них. Для соединения со схемой эти детали имеют контактные площадки. Печатный монтаж существенно способствовал сокращению размеров электронных изделий.


Для печатного и микромодульного монтажа часто используются smd-резисторы. Они очень малы по размерам, легко встраиваются автоматами в печатную плату и микромодули. Они выпускаются различного номинального сопротивления, мощности и размеров. В новейших электронных устройствах преимущественно используются smd-резисторы.

Номинальное сопротивление и рассеваемая мощность резисторов

Номинальное сопротивление, выраженное в омах, килоомах или мегаомах, является основной характеристикой резистора. Эта величина приводится на принципиальных схемах, наносится непосредственно на резистор в буквенно-цифровом коде. В последнее время часто стало применяться цветовое обозначение резисторов.

Вторая важнейшая характеристика резистора — это рассеиваемая мощность, она выражается в ваттах. Любой резистор при прохождении через него тока нагревается, то есть рассеивает мощность. Если эта мощность превысит допустимую величину, наступает разрушение резистора. По стандарту обозначение на схеме практически всегда присутствует, эта величина часто наносится и на его корпус.

Допуск номинального сопротивления и его зависимость от температуры

Большое значение имеет погрешность, или отклонение от номинальной величины, измеряемая в процентах. Невозможно абсолютно точно изготовить резистор с заявленной величиной сопротивления, обязательно будет отклонение от заданной величины. Погрешность указывается непосредственно на корпусе, чаще в виде кода из цветных полос. Оценивается она в процентах от номинального значения сопротивления.

Там, где существуют большие колебания температуры, немалое значение имеет зависимость сопротивления от температуры, или сокращённое обозначение — ТКС, измеряемый в относительных единицах ppm/°C. ТКС показывает, на какую часть от номинального меняется сопротивление резистора, если температура среды увеличивается (уменьшается) на 1°C.

Условное графическое обозначение резистора на схеме

При вычерчивании схем требуется соблюдение государственного стандарта ГОСТ 2.728-74 на условные графические обозначения (УГО). Обозначение резистора любого типа — это прямоугольник 10х4 мм. На его основе создаются графические изображения для других типов резисторов. Кроме УГО, требуется обозначение на схеме, это облегчает её анализ при поиске неисправностей. В нижеприведённой таблице указаны УГО постоянных сопротивлений с указанием рассеиваемой мощности.

Ниже на фотографии изображены постоянные резисторы разной мощности.


Условное графическое обозначение переменных резисторов

УГО переменных резисторов наносятся на принципиальную схему так же, как и постоянные резисторы, по государственному стандарту ГОСТ 2.728-74. В таблице приведено изображение этих резисторов.

На фотографии ниже изображены переменные и подстроечные резисторы.


Стандартное обозначение сопротивления резисторов

Международными стандартами принято обозначать номинальное сопротивление резистора на схеме и на самом резисторе немного по-разному. Правила этого обозначения вместе с образцами примеров приведены в таблице.

Полное обозначение Сокращённое обозначение
Единица измерения Обозн. ед. изм. Предел номин. сопротивления на схеме на корпусе Предел номин. сопротивления
Ом Ом 999,9 0,51 E51 или R51 99,9
5,1 5E1; 5R1
51 51E
510 510E; K51
Килоом кОм 999,9 5,1k 5K1 99,9
51k 51K
510k 510K; M51
Мегаом МОм 999,9 5,1M 5M1 99,9
51M 51M
510M 510M

Из таблицы видно, что обозначение на схемах резисторов постоянного сопротивления делаются буквенно-цифровым кодом, сначала идёт числовое значение сопротивления, затем указывается единица измерения. На корпусе резистора принято в цифровом обозначении вместо запятой использовать букву, если это омы, то ставится E или R, если же килоомы, то буква K. При обозначении мегаомов вместо запятой применяется буква M.

Цветовая маркировка резисторов

Цветовое обозначение резисторов было принято, чтобы проще было нанести информацию о технических характеристиках на их корпусе. Для этого наносится несколько цветовых полосок разного цвета. Всего в обозначении полосок принято 12 различных цветов. Каждый из них имеет своё определённое значение. Цветовой код резистра наносится с края, при низкой его точности (20%) наносится 3 полоски. Если точность выше, на сопротивлении можно увидеть уже 4 полоски.


При высокой точности резистора наносится 5-6 полосок. У маркировки, содержащей 3-4 полоски, первые две обозначают величину сопротивления, третья полоска ‒ это множитель, на него умножается эта величина. Следующая полоска определяет точность резистора. Когда маркировка содержит 5-6 полосок, первые 3 соответствуют сопротивлению. Следующая полоска ‒ это множитель, 5-я полоска соответствует точности, а 6-я — температурному коэффициету.


Для расшифровки цветовых кодов резисторов существуют справочные таблицы.

Резисторы для поверхностного монтажа

Поверхностный монтаж — это когда все детали располагаются на плате со стороны печатных дорожек. В этом случае не сверлятся отверстия для монтажа элементов, они припаиваются к дорожкам. Для этого монтажа промышленность выпускает широкий набор smd-компонентов: резисторы, диоды, конденсаторы, полупроводниковые приборы. Эти элементы гораздо меньше по размерам и технологически приспособлены для автоматизированного монтажа. Использование smd-компонентов позволяет существенно уменьшить размеры изделий электроники. Поверхностный монтаж в электронике практически уже вытеснил все другие виды.


При всех достоинствах рассматриваемого монтажа он имеет ряд недостатков.

  1. Печатные платы, изготовленные по этой технологии, боятся ударов и других механических нагрузок, так как при этом повреждаются smd-компоненты.
  2. Эти компоненты боятся перегрева при пайке, потому что от сильных перепадов темературы они могут потрескаться. Этот дефект сложно обнаружить, он проявляется обычно во время работы.

Стандартное обозначение smd-резисторов

В первую очередь smd-резисторы различаются типоразмерами. Самый маленький типоразмер ‒ 0402, чуть больше — 0603. Самый ходовой типоразмер smd-резистора — 0805, и побольше — 1008, следующий типоразмер 1206 и самый большой — 1812. Резисторы самого малого типоразмера имеют и самую малую мощность.

Обозначение smd-резисторов осуществляется специальным цифровым кодом. Если резистор имеет типоразмер 0402, то есть самый маленький, то он никак не маркируется. Резисторы других типоразмеров добавочно различаются по допуску номинального сопротивления: 2, 5, 10%. Все эти резисторы имеют маркировку из 3 цифр. Первая и вторая из них показывают мантиссу, третья — множительный коэффициент. Например, код 473 читается так R=47∙10 3 Ом=47 кОм.

Все резисторы, которые имеют 1% допуск, а типоразмер больше 0805, имеют маркировку из четырёх цифр. Как и в предыдущем случае, первые цифры показывают мантиссу номинала, а на множитель указывает последняя цифра. Например, код 1501 расшифровывается так: R=150∙10 1 =1500 Ом=1.5 кОм. Аналогично читаются и остальные коды.

Простейшая принципиальная схема

Правильное обозначение на схемах резисторов и других элементов — основное требование государственных стандартов при проектировании электронных и электротехнических изделий. Стандарт устанавливает правила на условные обозначения резисторов, конденсаторов, индуктивностей и других компонентов схем. На схеме указывается не только обозначение резистора или другого элемента схемы, но также его номинальное сопротивление и мощность, а для конденсаторов — рабочее напряжение. Ниже приведён пример простейшей принципиальной схемы с элементами, обозначенными по стандарту.

Знание всех условных графических обозначений и чтение буквенно-цифровых кодов к элементам схем позволит легко разобраться в принципе работы схемы. В данной статье рассмотрены только резисторы, а элементов схем довольно много.

Определение, типы резисторов и их стоимость. Маркировка резисторов mlt расшифровка

Постоянные резисторы — это элемент, который присутствует практически во всем электронном оборудовании. Резисторы обладают активными резистивными свойствами. С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две и более части, снять остаточные заряды.

Постоянный резистор состоит из фарфоровой трубки или стержня, на которую напыляется железо или уголь. Сопротивление резистора зависит от толщины наплавки, а мощность — от объема.

Маркировка резистора

Буквенно-цифровая маркировка резисторов

Общий вид резисторов отечественного производства и их обозначение на схеме (рис. 1).

Большую часть резисторов в своей радиолюбительской практике я взял от старых радиоустройств. Как правило, это были старые устройства с установленными в них буквенно-цифровыми резисторами отечественного производства. В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает металлизированный лакированный термостойкий.Число после этой фразы обозначает мощность.

Основная единица измерения сопротивления — Ом. В одном Ом 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат разделителями, как запятая в обычном наборе чисел. Например, сопротивление резистора 5к3 будет 5,3 кОм, а у 5м3 — 5,3 мОм. Все остальные буквы английского алфавита обозначают Ом. Например, 8R0 составляет 8,0 Ом. Отсутствие буквы вообще означает, что цифра указывает сопротивление в омах.Например, 100 — это 100 Ом.

Позвольте мне привести еще несколько примеров с буквой перед числами. К250 = 0,250 кОм, что равно 250 Ом. M100 = 0,100 мОм, что равно 100 кОм.

Цветовая маркировка резистора

Современные производители радиодеталей уже практически оставили буквенно-цифровую маркировку резисторов. Его заменили резисторы с цветовой кодировкой.

Значение этой маркировки — нанесение на тело разноцветных колец, цвет которых имеет собственный номер или множитель.Мы не будем здесь рассказывать и изучать, что означает каждый цвет, я сам не знаю этого на память и не хочу запоминать. Для определения номинала резисторов с цветовой кодировкой в ​​Интернете существует множество программ, вы можете скачать одну из них. Я начал пользоваться программой более пяти лет назад и использую ее до сих пор.

Также цветовую кодировку резистора можно определить по шаблону резисторов с уже проставленными номиналами, в любом случае они не помешают на таблице:


Универсальный способ определения номинала

И не забываем самый простой способ определить номинал резистора методом измерения.Правда, для определения сопротивления таким способом нужен довольно точный прибор, китайский цифровой мультиметр подойдет, а стрелочные тестеры — нет. При измерении не прикасайтесь к щупам мультиметра, чтобы не учитывать сопротивление тела, а при измерении малых сопротивлений вычесть сопротивление проводов, показано, если щупы закорочены (при больший предел, он покажет ноль и сопротивление проводов не учитывается).

Резистор силовой

Резисторы

различаются как сопротивлением, так и мощностью.Основные номинальные мощности показаны на рисунке 1. На этом же рисунке показано условное графическое изображение резистора на схеме. Если при сборке какой-либо схемы на ней указывается резистор 1 Вт, то при сборке схемы он должен быть такой же или большей мощности.

Хорошо, если на схемах есть такие обозначения, но что делать, если схема построена самостоятельно. Например, вам нужно подключить светодиод на 3 В и 30 мА к источнику питания 12 В. Для ограничения тока в цепь светодиода врезается резистор.Чтобы рассчитать рассеиваемую мощность резистора, нужно знать падение напряжения на резисторе, ток цепи и найти их произведение. (12-3) x0,03 = 0,27 Вт. Мы принимаем ближайшее, более высокое значение мощности 0,5 Вт.

Привет. Сегодня статья будет посвящена такому радиоэлементу, как резистор, или как его принято называть сопротивлением.

Основная задача резисторов — создание сопротивления электрическому току. Для более четкой визуализации представим себе электрический ток, подобный воде, текущей по трубе.В конце этой трубы устанавливается кран, который полностью откручивается, и он просто пропускает воду через себя. Как только мы начнем немного закрывать кран, мы сразу увидим, что поток становится слабее до того момента, когда поток воды полностью прекратится.

По такому принципу работают резисторы, только вместо трубы у нас электрический провод, а не вода, ток, а вместо крана наш резистор. Чем больше номинал резистора, тем больше сопротивление электрическому току.Сопротивление резистора измеряется в такой единице измерения, как Ом.

Поскольку в схемах могут использоваться очень большие резисторы, номинальное значение которых может быть порядка 1000-1000000 Ом, для облегчения расчетов используются производные единицы, такие как кОм , мОм и гм .

Для лучшего понимания этих единиц измерения привожу следующую расшифровку:

1кОм = 1000 Ом;

1 мОм = 1000 кОм;

1 гОм = 1000 мОм;

На практике все очень просто.Если нам встретится резистор с надписью 1.8 кОм, то после несложных расчетов мы увидим, что номинал в Ом будет соответствовать 1800 Ом.

По принципу работы резисторы делятся на постоянных и переменных .

Из самих названий можно догадаться, что постоянные резисторы никогда не меняют своего номинала в процессе работы. Переменные резисторы могут изменять свое значение во время работы и используются для выполнения какой-то регулировки.Примером использования переменных резисторов могут быть ручки регулировки громкости, тембра на магнитофонах.

Постоянные резисторы

Поговорим подробнее о постоянных резисторах. На практике обозначение номинала резистора наносят на корпус. Это может быть буквенно-цифровой код или цветные полосы (). Как узнать номинал резистора по цветовой кодировке, мы можем узнать из этого.

Что касается буквенно-цифрового обозначения, то принято обозначать его следующими способами:

  1. Письмо R Омах … Положение этого письма очень важно. Если поставить резистор вроде 12 R , тогда номинал резистора будет 12 Ом … Если буква стоит в начале R 12 , тогда сопротивление будет 0,12 Ом … Также возможно обозначение типа 12 R1 , что означает 12,1 Ом.
  2. Letter K To Omah … Применяются те же правила, что и в предыдущем примере. 12 K = 12 кОм, K 12 = 0,12 кОм и 12K1 = 12,1 кОм.
  3. Буква M — означает, что номинал резистора будет измеряться в м Ом . 12 M = 12 мОм, M 12 = 0,12 мОм и 12M1 = 12,1 мОм.

Также на корпусе резистора обозначено такое значение, как отклонение от номинала … При массовом производстве резисторов, ввиду совершенства технологии производства, сопротивления могут иметь некоторые отклонения от заявленного значения.Это возможное отклонение указано на корпусе резистора как ± 0,7% или ± 5%. Цифры могут отличаться в зависимости от метода производства.

Во время работы при высоких нагрузках резистор выделяет тепло. Если поставить в цепь, где идут большие нагрузки, маломощный резистор, то он быстро нагреется и сгорит. Чем больше резистор, тем больше его мощность. На рисунке ниже показано обозначение мощности резисторов на схемах.

Обозначение силовых резисторов на схеме

Переменные резисторы

Как упоминалось ранее, переменные резисторы используются для плавной регулировки тока и напряжения в пределах номинала резистора.Переменные резисторы строение и регулировочное … С помощью регулировочных резисторов проводятся постоянные пользовательские регулировки оборудования (регулировка звука, яркости тона и т. Д.), А подстроечные резисторы используются для настройки оборудования. в режиме настройки при сборке оборудования. Для регулировки резисторов приемлема удобная ручка, а строительные резисторы обычно регулируют отверткой.



Если переменный резистор говорит, что он имеет номинал 10 кОм , то это означает, что он производит регулировку в диапазоне от 0 до 10 кОм … В среднем положении ручки его значение будет примерно 5 кОм , в крайнем 0 или 10 кОм .

Новая деталь — резистор.

Резистор — это элемент, имеющий определенное электрическое сопротивление. В общем, справедливости ради скажу так — сопротивление имеют не только резисторы, но и все остальные элементы: лампы, моторы, диоды, транзисторы и даже простые провода. Однако для всех остальных элементов сопротивление не является основной характеристикой, а так сказать — побочной.Фактически, лампочка светится, мотор вращается, диод выпрямляется, транзистор усиливает, а провод тянет. Но у резистора нет другой «профессии», кроме как противостоять протекающему через него току. Что ж, правда, он нагревается и его можно использовать вместо обогревателя долгими зимними вечерами. Однако это некоторые из нестандартных приложений …

На картинке показаны различные резисторы. Маленькая черная деталь внизу тоже резистор, только без ножек.Такие детали используются для поверхностного монтажа и называются SMD. Здесь нам посчастливилось наблюдать резистор SMD.

А на схеме он во всяком случае обозначен только так:

Рядом с изображением обычно указывают его порядковый номер в цепи и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету, а его сопротивление составляет 15 кОм (т. Е. 15000 Ом). Буква R перед серийным номером говорит нам, что это резистор.(Для каждого типа деталей на схеме ведется отдельный учет.)

Значит, у резистора есть сопротивление. Сопротивление измеряется в Омах (см. Главу 2 — Закон Ома). Каждый резистор рассчитан на определенное сопротивление. Чтобы узнать это удельное сопротивление — достаточно взглянуть на корпус резистора. Это должно быть написано там. Однако не ищите ярлыков типа 215 Ом. Никто не имеет в виду, что долго, потому что долго получается. Сейчас весь мир перешел на трехзначную маркировку.Поэтому на резисторе можно встретить, например, следующие обозначения: 1К5, К20, 10Е, М36. Или эти: 152, 201, 100, 364. Или вообще не найти букв, а только полосы странного цвета. В последнем случае — не отчаивайтесь — он имеет цветовую маркировку. Читать довольно просто (если умеешь =)). Теперь приступим к разгребанию всех способов разметки. Но перед этим давайте вспомним несколько префиксов.

Мы постоянно используем несколько префиксов в повседневной жизни … Например, покупка линии толщиной 0.25 миллиметров, или съездить на дачу на 54-й километр, или прикинуть, сколько мегабайт занимает файл и поместится ли он на 10-гигабайтном жестком диске. Или, на худой конец, объяснить соседу, что болевой порог человеческого уха составляет 120 децибел и ваш усилитель такой мощности не даст, даже если очень захочет … «Миллиметр», «километр», «мегабайт», «гигабайт», «децибелы» — все эти слова образованы из слов «метр», «байт» и «колокол» с использованием нескольких префиксов: «милли-», «кило-», «мега-», «гиго-». , «деци-«.Всем прекрасно известно, что в 1-м километре 1000 метров, в 1-м грамме — 1000 миллиграммов, а в одном гигабайте — где-то около 1 000 000 000 байт. И в принципе можно сказать не «3 километра», а «3 тысячи метров», не «40 миллиграммов», а «0,04 грамма». Однако это долго и неудобно. Для этого, собственно, и служат эти приставки — чтобы облегчить жизнь нам с вами. Они формируют новое значение из некоторого базового значения (метр, грамм, байт и т. Д.), Которое в несколько раз больше или меньше основного.-12) (триллионная)

Несколько префиксов также используются для обозначения сопротивления. Чаще всего в схемах можно встретить резисторы от нескольких десятков Ом до нескольких сотен килоом. Есть резисторы и несколько МОм, но — редко. Итак:

1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1000000 Ом

Несколько примеров:

1,5 кОм = 1,5 * 1000 = 1500 Ом
0,2 кОм = 0,2 * 1000 = 200 Ом
и т. Д.

А теперь перейдем к обозначениям на корпусе перелопатить!

Маркировка резистора

Маркировка — это символы, нанесенные на тело детали, по которым мы можем узнать о некоторых ее свойствах.Маркировка резистора может сказать нам о его самом главном свойстве — сопротивлении.

Есть несколько способов маркировки резисторов.

Метод 1, Совдеповский.

1К5, 68К, М16, 20Е, К39 и др.

Расшифруем:
1K5 = 1,5 кОм
68K = 68 кОм
M16 = 0,16 МОм = 160 кОм
20E = 20 (ед.) Ом
K39 = 0,39 кОм = 390 Ом

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей множественный префикс. Причем вместо десятичной точки ставится буква.Например, чтобы написать 1,5 кОм, нужно написать 1К5. Если число трехзначное, скажем — 390 Ом, то его нужно выразить двумя знаками: 0,39 кОм. Мы не пишем ноль. Получается К39. Если число целое, то есть после десятичной точки нет знаков, буква ставится в самый конец: 68 К = 68,0 кОм

Метод 2, буржуйский

152, 683, 164, 200, 391.

Давайте расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 160000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.

Я не случайно написал нули через пробел. Вы обрезали фишку? Верно! Первые две цифры — это какое-то число. Последний представляет собой количество нулей, добавленных после этого числа. Нет ничего проще!

Метод 3, цвет

Не подходит для дальтоников и ленивых людей.
Идеология — как в предыдущем способе, но вместо цифр — цветные полосы. У каждого числа свой цвет. Вот таблица соответствий (лучше выучить наизусть или распечатать на цветном принтере и везде носить =)):


Как читать?
Берем резистор с цветовой кодировкой.На теле 4 полосы. Три стоят рядом, один немного в стороне. Переворачиваем резистор так, чтобы эта единственная полоска оказалась справа. Далее берем таблицу и переводим цвета трех левых строк в числа. Получается трехзначное число. Далее — см. Предыдущий способ.


Вот и все! Оказывается, это так просто !!! =) Однако, если по каким-то причинам не удается прочитать маркировку резистора, сопротивление всегда можно измерить измерительными приборами.О них поговорим позже.


ID: 641

Как вам эта статья?


стр.1



стр. 2



стр. 3



стр. 4



стр. 5



стр. 6



стр.7



стр. 8



стр.9



стр.10



стр. 11



стр. 12



стр. 13



стр. 14



стр. 15



стр. 16



стр. 17



стр. 18



стр. 19



стр.20



стр. 21



стр.22



стр. 23



стр. 24



стр.25



стр. 26



стр. 27



стр. 28



стр.29



стр.30

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

UNION SSR

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Официальное издание

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Группа E20

УДК 621.316.867: 006.354

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОСТОЯННЫЕ РЕЗИСТОРЫ Общие технические условия

Постоянные резисторы.I 01.91

Несоблюдение стандарта наказуемо по закону

Настоящий стандарт применяется к резисторам с фиксированной проволокой, без проволоки и фольговым резисторам, производимым для народного хозяйства и на экспорт.

Виды климатического исполнения — УХЛ и В по ГОСТ 15150-69.

Климатические характеристики и категория размещения конкретного типа резистора указываются в стандартах или технических характеристиках на определенные типы резисторов.

Резисторы

, выпускаемые на экспорт, должны соответствовать требованиям ГОСТ 23135-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Стандарт полностью соответствует публикации 115-1 МЭК.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные параметры резисторов должны соответствовать нормам, установленным в стандартах или технических условиях (ТУ) на определенные типы резисторов по ГОСТ 24013-80.

1.2. Обозначение резисторов при заказе и конструкторской документации должно соответствовать указанным в стандартах или спецификациях на определенные типы резисторов.

Перепечатка запрещена

Официальное издание E

Переиздание. Март 1986

© Издательство стандартов, 1987

3.2.2. Для непроволочных резисторов испытание по группе К-4 последовательностей 8 и 9 не проводится для резисторов, демонтаж которых затруднен или невозможен (например, при креплении к корпусу путем приклеивания или заливки, либо склейка корпуса с пайкой выводов).

3.2.3. Для непроволочных резисторов испытание по группе К-8 проводится только для резисторов, демонтаж которых затруднен или невозможен (например, при прикреплении резисторов к корпусу путем приклеивания или заливки, либо приклеивания корпуса с пайка выводов),

3.2.4. Последовательность испытаний резисторов отдельных типов группы К-4 в стандартах или ТУ может быть изменена.

3.2.5. Стойкость резисторов к атмосферным конденсированным осадкам (морозу и росе), плесневым грибам, соляному туману и испытания на пожарную безопасность в рамках квалификационных испытаний не контролируются.

Соответствие резисторов указанным требованиям подтверждается на основании данных испытаний, полученных при разработке резисторов, или результатов испытаний резисторов, проведенных до начала квалификационных испытаний.

При изменении конструкции, технологического процесса изготовления и (или) материалов, которые могут повлиять на стойкость резисторов к воздействию этих факторов, контроль осуществляется в рамках типовых испытаний.

3.2.6. Стойкость излучающих резисторов к атмосферному высокому давлению и атмосферному низкому давлению не контролируется в рамках квалификационных испытаний. Соответствие резисторов указанному требованию обеспечивается их конструкцией.

3.2.7. Испытания резисторов на виброустойчивость, ударопрочность в рамках квалификационных испытаний не проводятся.

По конструкции и принципу действия постоянных резисторов их параметры не зависят от воздействия вибрации и ударов.

3.2.8. Испытания на проверку отсутствия резонансных частот конструкции в заданном диапазоне частот в рамках квалификационных испытаний не проводятся. Соответствие резисторов указанному требованию обеспечивается их конструкцией.

3.2.9. Испытания в группах К-1 и К-2 проводятся последовательно на одном образце резисторов.

Резисторы, прошедшие испытания в группах К-1 и К-2, используются для тестирования в любой другой группе.

Испытания в группах К-3-К-9; КП-К15 для непроволочных резисторов и К-3-К-6; К8-К12 для проволочных резисторов выполняется по независимым образцам.

3.2.10. Образцы заполняются по следующим правилам:

для тестовой группы К-3 — по правилам, установленным для группы Р-1;

для испытательных групп К-4, К-I для непроволочных резисторов и К-4, К-8 для проволочных резисторов — по правилам, установленным для группы П-2;

для испытательных групп К-5-К-8 для непроволочных резисторов и К-5 для проволочных резисторов — по правилам, установленным для групп П-3-П-6;

для испытательных групп К-10 для непроволочных резисторов и К-7 для резисторов с проволочной обмоткой — по правилам, установленным для испытаний на долговечность.Испытания на долговечность являются продолжением испытаний на надежность. Часть образца, предназначенная для испытания на долговечность, определяется заранее до начала испытания на надежность;

для испытательных групп К-9, К-12-К-15 для непроволочных резисторов и К-6, К-9 — К-12 для проволочных резисторов — из всего набора резисторов, предусмотренных стандартами или ТУ на резисторы конкретных типов и находящихся в производстве.

3.2.11. Для тестирования используются следующие планы управления:

для опытных групп К-1 и К-2 — планы контроля, установленные для групп С-1 и С-2 соответственно;

для опытной группы К-3 — план контроля, установленный для группы П-1;

для испытательных групп К-4-К-8, КПК-14 для непроволочных резисторов и К-4-К-6, К-8-КП для проволочных резисторов — план контроля установлен для групп П-2, П- 3-П-6 для резисторов с проволочной обмоткой и П-2-П-3 для резисторов с проволочной обмоткой;

для испытательных групп К-10 для непроволочных резисторов и К-7 для проволочных резисторов, количество испытуемых резисторов, образец (i d), допустимое количество отказов A должно быть

указывается в стандартах или ТУ на конкретные типы резисторов по ГОСТ 25359-82.Доверительная вероятность /> * = 0,6, коэффициент преобразования должен быть указан в стандартах или технических условиях для конкретных типов резисторов;

для испытательных групп К-15 для резисторов с проволочной обмоткой и К-12 для резисторов с проволочной обмоткой, размер выборки n = 3, C = Q.

3.2.12. Резисторы подвергаются квалификационным испытаниям по группе К-3, допускается поставка потребителю отдельными партиями, если параметры резисторов соответствуют нормам приемки и поставки.

3.3. Приемочные испытания

3.3.1 Резисторы к приемке предъявляются партиями.

3.3.2. Состав тестов, разделение состава тестов на тестовые группы и внутри каждой группы должны соответствовать приведенным в таблице. 4.

Таблица 4

Номера позиций

испытания

технический

требования

контроль

1.Проверка внешнего вида

маркировка

4. Поверка общий вид, габаритные, установочные и присоединительные размеры

1. Измерение сопротивления

2.Измерение уровня шума

3. Измерение сопротивления изоляции

3.3.3. Последовательность испытаний для отдельных типов резисторов группы С-2 может быть изменена.

3.3.4. Испытание группы C-2 проводится с резисторами, прошедшими испытание группы C-1.

3.3.5. Испытания в группах С-1 и С-2 проводятся в соответствии с планами выборочного одноэтапного контроля, приведенными в таблице. 5 по ГОСТ 18242-72, или непрерывный контроль.

Таблица 5

Контрольная группа

Объем партии N, шт.

Приемка 1-го уровня брака,%

Объем пробы l, шт.

Приемочный номер С х, шт.

Количество брака, шт.

нормальный

контроль

усиленный

контроль

нормальный

контроль

усиленный

контроль

нормальный

контроль

усиленный

контроль

Примечание.Для партий до 25 шт. по опытной группе С-1 и 90 шт. для опытной группы С-2 используется непрерывный контроль.

3.3.6. Производитель анализирует причины неудовлетворительного состояния производства и принимает меры по их устранению, если количество возвращенных лотов (в том числе повторно представленных) составляет 4 из 10.

Если количество представленных на приемку партий превышает 100 в месяц, это количество составляет 8 из 20.

3.3.7. Перед отправкой потребителю резисторы необходимо перепроверить, если с момента их приемки прошло более 6 месяцев.

Перепроверка проводится по группе приемочных испытаний С-2.

Дата перепроверки должна быть дополнительно указана на потребительской упаковке.

3.4. Периодические испытания

3.4.1, Состав тестов, разделение состава тестов на тестовые группы, частота тестов для каждой группы, а также * последовательность их проведения внутри групп должны соответствовать приведенным в таблице .6 для непроволочных резисторов и таб. 7 — для резисторов с проволочной обмоткой.

3.4.2. Для непроволочных резисторов испытание по группе П-2, последовательности 8 и 9, не проводится для резисторов, демонтаж которых затруднен или невозможен (например, при креплении к корпусу путем приклеивания или заливки, или склейка корпуса с пайкой выводов).

Таблица 6

дикость

Номера позиций

Название видов испытаний и

последовательность их поведения

технический

ISPY-

требования

контроль

Проверка надежности

каждые 12 месяцев.

1. Определение температуры

Коэффициент аэродинамического сопротивления

каждые 6 месяцев.

3. Испытание на удар

4.Тест на влияние повышенной рабочей температуры среды

5. Испытание на удар

Повышенная предельная температура

6.Тест на влияние низкой рабочей температуры среды

каждые 3 месяца.

1. Определение изменения сопротивления

запаздывание по напряжению

1. Испытание выводов на удар

усилие растяжения, усилие изгиба,

крутящий момент

2.Испытание на термостойкость

при пайке

Таблица 7

Номера позиций

Наименование видов испытаний и пс-

последовательность их поведения

технический

тестирование

требования

контроль

Проверка надежности

каждые 12 месяцев.

1. Испытание на термостойкость

при пайке

2. Испытание на вибростойкость (кратковременное)

3.Испытание на воздействие ударов одинарного действия

4. Испытание выводов на удар

растягивающее усилие; крутящий момент

5.Испытание на удар

изменения температуры среды 6. Испытание на влияние повышенной рабочей температуры среды

7. Испытание на влияние повышенной предельной температуры среды

8.Тест на влияние низкой рабочей температуры среды

9. Испытание на удар

нижний предел температуры среды

10.Испытание на удар

высокая влажность воздуха (кратковременная)

11. Проверка электрооборудования

ГОСТ 24238-84

Продолжение таблицы 7

3 4 3.Для непроволочных резисторов испытание по группе П-6 проводится только для резисторов, демонтаж которых затруднен или невозможен (например, при прикреплении резисторов к корпусу путем приклеивания или заливки, либо приклеивания корпуса с пайка выводов).

3.4.4. Последовательность проверки резисторов отдельных типов в группе П-2 может быть изменена.

3 4.5. Испытания в группах П-1 — П-6 проводятся на независимых образцах.

3,4 6 Правила комплектования образцов по испытательным группам П-1 — П-6 должны быть указаны в стандартах или ТУ на конкретные типы резисторов

34 7 Испытания по группе П-1 проводятся по ГОСТ 25359-82.Размер выборки и допустимое количество отказов устанавливаются стандартами или техническими условиями на конкретные типы резисторов.

Испытания проводятся в течение 1000 часов.

Значение интенсивности отказов A и должно составлять 3-10 ~ 6 л / ч. „Значение доверительной вероятности P * = 0,6

3.4.8. Испытания в группах П-2-П-6 проводятся согласно планам выборочного двухэтапного контроля, приведенным в таблице. восемь

Таблица 8

[Уровень приемки неисправности

План управления

1-я очередь

2-я ступень

размер выборки n и t

Приемочный номер Ci, шт.

браковочный номер С 2, шт.

объем образца n 2, шт

общее приемочное число С 3, шт

общее количество брака С 4, шт.

Примечание. Размер образца с уровнем приемочного качества 1,5 ° / o относится к резисторам, предназначенным для использования в уникальной аппаратуре.

3.4.9. При получении отрицательных результатов испытаний по группе Р-1 возобновление приемки и отгрузки осуществляется через 100 часов испытаний.

3.4.10. Резисторы, прошедшие периодические испытания группы П-1, могут быть поставлены потребителю отдельными партиями, если параметры резисторов соответствуют нормам приемки и поставки.

Резисторы

, испытанные для других групп, не подлежат поставке.

3.5. Тесты хранения

3.5.1. Испытания при хранении проводятся по ГОСТ 21493 — ■ -76.

4. СПОСОБЫ КОНТРОЛЯ

4л. Общие положения

4.1.1. Резисторы испытывают в нормальных климатических условиях, установленных ГОСТ 20.57.406-81, если иные условия не указаны при указании конкретных методов контроля.

Испытания проводятся контроллером с остротой зрения 0,8-1 для обоих глаз (с коррекцией, если необходимо) и нормальной световой чувствительностью при освещенности резисторов (50-100) лк.

4.1.2. Параметры-критерии пригодности при начальных и конечных измерениях контролируются в одних и тех же электрических режимах.

4.2. Проверка соответствия проектным требованиям

4.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов (п. 2.2.1) проверяют по ГОСТ 21395.1-75 путем сопоставления с конструкторской документацией и измерения габаритов любыми средствами измерений, обеспечивающими измерение с погрешностями, не превышающими установленных. по ГОСТ 8.051-81.

4.2.2. Внешний вид резисторов (п. 2.2.2) проверяют по ГОСТ 21395.1-75.

4.2.3. Масса резисторов (п. 2.2.3) проверяется по ГОСТ 21395.1 —

.

4.2.4. Механическая прочность выводов (п. 2.2.4) проверяется по ГОСТ 20.57.406-81 испытаниями:

.

заключение о действии растягивающего усилия, метод 109-1;

гибкие гибкие провода и ленты, способы 110-1, 110-2;

резьбовые клеммы для крутящего момента, метод 113-1.

При испытании на изгиб конкретное направление изгиба указывается в стандартах или ТУ для конкретных видов изделий.

ГОСТ 24238-84

При испытании резисторов с одножильными осевыми проволочными выводами образец резисторов после испытания на растяжение разделяют на две равные части, одну из которых подвергают испытанию на изгибающее усилие, а другую — испытанию на кручение.

Во время первичной и окончательной проверки выполняется внешний осмотр резисторов.

при заключительных проверках после каждого вида испытаний не обнаружено обрывов свинца и других механических повреждений, герметичность не нарушена;

при окончательных измерениях изменение сопротивления резисторов с допустимым отклонением более 1% соответствует норме, указанной в стандартах или ТУ для конкретных типов резисторов, выбираемых из диапазона: ± 2; ± 5; ± 10;

изменение сопротивления резисторов с допуском до 1% включительно высоковольтных, высокоомных, высокочастотных и импульсных резисторов соответствует норме, установленной в стандартах или технических условиях на конкретные типы резисторов.

4.2.5. Определение резонансных частот конструкции (раздел 2.2.7)

выполняется по ГОСТ 20.57.406-81, метод 100-1 с ускорением

10-50 м * с ~ 2 (1-5 г).

Диапазон частот — до 1000 Гц.

Количество проверенных резисторов — 3 шт.

Направление воздействия вибрации указано в стандартах или технических характеристиках для конкретных типов резисторов.

При испытании резисторы присоединяются к клеммам так же, как при испытании на вибрацию.

Испытания проводятся без электрической нагрузки.

В процессе воздействия вибрации определяются резонансные частоты резисторов.

Индикация резонанса определяется электретным методом.

4.2.6. Паяемость резисторов (п. 2.2.5) проверяют по ГОСТ 20.57.406-81, метод 402-1 или 402-2.

Перед проверкой паяемости резисторы подвергают ускоренному старению одним из методов, предусмотренных ГОСТ 20.57.406-81.

Конкретный метод указан в стандартах или технических характеристиках для конкретных типов резисторов.

После ускоренного старения юрскую резню подвергают окончательной стабилизации в течение не менее 2 часов, после чего проверяют способность выводов резисторов к пайке.

При испытании использовать припой марки ПОС-61 по ГОСТ 21931-76.

Используемый флюс должен состоять на 25% по массе из канифоли (ГОСТ 19113-84) и на 75% по массе этилового спирта (ГОСТ 18300-72).

Метод 402-1 используется для проверки работоспособности выводов резисторов, предназначенных для групповой пайки.

Метод 402-1

Во время первичных проверок проводится внешний осмотр резисторов.

Испытания проводятся с использованием теплозащитного экрана.

Материал, толщина экрана и метод экранирования указаны в стандартах или технических характеристиках для конкретных типов резисторов.

Площадь отдельных несмачиваемых участков измеряется любыми средствами измерения, обеспечивающими измерения с погрешностью в пределах ± 0.5 мм (например, разметочный циркуль ГОСТ 24472-80), просуммируем и рассчитаем площадь, не смачиваемую расплавленным припоем.

Площадь поверхности вывода (b) в процентах, покрытая сплошным слоем припоя, определяется по формуле

где 5 — общая площадь несмачиваемых участков на оцениваемой поверхности, мм 2;

5 цепочка, — площадь расчетной выходной поверхности, мм 2.

При оценке различают:

несмачиваемых участков в виде точек (проколов), максимальный размер которых до 1 мм.Площадь одной точки принимается равной 1 мм 2;

несмаченных участков в виде пятен (участков). Максимальный размер пятна — более 1 мм. Площадь пятна (области) и совокупность несмачиваемых участков в виде точек и пятен, расстояние между которыми не более 2 мм, определяется как площадь описываемого прямоугольника.

Метод 402-2

Во время первоначальных проверок выполняется внешний осмотр резисторов.

Конкретный тип паяльника указан в стандартах или технических характеристиках для определенных типов резисторов.

Время пайки 2-5 сек.

Необходимость использования радиатора и его тип указываются в стандартах или технических характеристиках для конкретных типов резисторов.

Во время заключительных проверок проводится внешний осмотр резисторов.

ГОСТ 24238-84

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Резисторы должны изготавливаться в соответствии с требованиями настоящего стандарта, а также стандартами или техническими условиями на отдельные типы резисторов по рабочей конструкторской и технологической документации, утвержденной в установленном порядке.

Обозначение комплекта конструкторской документации должно быть дано в стандартах или ТУ на конкретные типы резисторов.

Конструкция резисторов, предназначенных для использования при автоматизированной сборке (установке) оборудования, должна обеспечивать механизацию и автоматизацию процессов сборки оборудования, если это требование предусмотрено стандартами или техническими условиями на конкретные типы резисторов.

2.2. Строительные требования

2.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов должны соответствовать указанным в стандартах или ТУ на конкретные типы резисторов.

2.2.2. Внешний вид резисторов должен соответствовать образцам внешнего вида, подобранным и утвержденным в установленном порядке.

Образцы внешнего вида хранятся на заводе-изготовителе и потребителям не отправляются.

2.2.3. Масса резисторов не должна превышать значений, указанных в стандартах или технических условиях для конкретных типов резисторов.

2.2.4. Выводы резистора, включая точки их соединения, должны без механических повреждений выдерживать воздействие растягивающего усилия, направленного вдоль оси выводов, крутящего момента (для резьбовых выводов) и скручивания (для гибких одножильных осевых проводов диаметром 0 мкм).3 по

1,2 мм. Угол поворота и допустимое количество витков должны соответствовать значениям, указанным в стандартах или технических условиях для конкретных типов резисторов).

Конкретные значения растягивающего усилия, крутящего момента и скручивания установлены в стандартах или спецификациях для конкретных типов резисторов.

Гибкие лопаточные, ленточные и проволочные выводы резисторов должны выдерживать изгибающую силу без механических повреждений. Допустимое количество изгибов должно соответствовать значению, указанному в стандартах или технических условиях для конкретных типов резисторов.

2.2.5. Выводы резисторов и контактные поверхности резисторов без выводов должны иметь возможность пайки без дополнительного обслуживания в течение времени, выбранного из серии:

ГОСТ 24238-84

Методика испытаний на способность паять резисторы без выводов устанавливается стандартами или техническими требованиями. спецификации для конкретных типов резисторов.

Термостойкость резисторов при пайке (п. 2.2.6) проверяют по ГОСТ 20.57.406-81 по методике 403-1 или 403-2.

Конкретный метод или метод проверки резисторов без проводов указан в стандартах или спецификациях для конкретных типов резисторов.

Во время первоначальных проверок выполняется внешний осмотр резисторов и измеряется их сопротивление.

Температура припоя в ванне (260 ± 5) ° С.

Испытание по методу 403-1 проводится с использованием теплозащитного экрана. Материал, толщина экрана и метод экранирования указаны в стандартах или технических характеристиках для конкретных типов резисторов.*

Общее количество проверяемых выводов установлено в стандартах или спецификациях для конкретных типов резисторов.

Продолжительность окончательной стабилизации не менее 2 часов.

Во время заключительных проверок выполняется внешний осмотр резисторов и измерение сопротивления резисторов.

резисторы считаются прошедшими испытание, если:

при окончательной проверке внешнего вида резисторы соответствуют требованиям п.2.2.2;

изменение сопротивления резисторов соответствует значениям, установленным в стандартах или ТУ для конкретных типов резисторов, выбранных из диапазона: ± 2; ± 3; ± 5; ± 10%.

4.2.8. Герметичность резисторов (п. 2.2.8) проверяют по ГОСТ 20.57.406-81 одним из методов, указанных в стандартах или ТУ для конкретных типов резисторов.

Предварительную очистку резисторов от загрязнений проводят в порядке, указанном в ТУ, и выдерживают в нормальных климатических условиях в течение времени, указанного в стандартах или ТУ для конкретных типов резисторов.

4.2.9. Коррозионную стойкость резисторов (п. 2.2.9) проверяют испытанием на воздействие повышенной влажности воздуха и соляного тумана.

4.2.10. Пожарная опасность резисторов (и 2.2.11) проверяется испытанием на горение и испытанием на воспламеняемость.

Испытания резисторов на пожарную безопасность проводят в нормальных климатических условиях по ГОСТ 20.57.406-81,

.

Испытания проводятся в вытяжном шкафу с использованием измерителя времени, источников питания (для проверки способности вызывать возгорание) и средств измерений, обеспечивающих установку и контроль параметров режима, проверку и регистрацию признаков пожарной опасности резисторов.

Точность измерения продолжительности знаков пожарной опасности должна быть не менее ± 1 с.

12, 18 месяцев со дня их изготовления при соблюдении режимов и правил выполнения пайки, указанных в гл. 6.

Конкретный период паяемости резисторов должен быть указан в стандартах или технических условиях для конкретных типов резисторов.

Покрытия выводов, предназначенных для пайки, не должны иметь зазоров в основном металле, коррозионных повреждений, отслаивания и отслаивания.

При использовании свинцовых покрытий расстояние непокрытой части провода от края крышки до корпуса резистора не должно превышать значения, указанного в стандартах или технических характеристиках для конкретных типов резисторов.

2.2.6. Резисторы при пайке должны быть термостойкими, при соблюдении режимов и правил выполнения пайки, указанных в п. 6. Минимальное расстояние от корпуса резистора до места пайки должно соответствовать значению, указанному в стандартах или технических условиях для конкретных типов резисторов.

2.2.7. Резисторы не должны иметь резонансные частоты в диапазоне с верхней частотой, указанной в стандартах или спецификациях для конкретных типов резисторов.

2.2.8. Резисторы должны быть герметичными (только для герметичных резисторов).

2.2.9. Резисторы должны быть устойчивыми к коррозии или хорошо защищены от коррозии.

2.2.10. Температура перегрева резисторов не должна превышать значений, указанных в стандартах или технических условиях для конкретных типов резисторов.

2.2.11. Противопожарные резисторы не должны самовоспламеняться и воспламенять окружающие элементы и материалы оборудования в диапазоне от 1,1 Pнсм до значения, установленного в стандартах или ТУ для конкретных типов резисторов из диапазона: 5, 10, 15, 20, 25 P ном

Резисторы должны быть огнестойкими.

2.2.12. Удельный материальный расход резисторов не должен превышать значений, установленных стандартами или техническими условиями для конкретных типов резисторов.

2.3 Требования к электрическим параметрам и режимам работы

2.3 1. Электрические параметры резисторов в режиме и поставке должны соответствовать приведенным в пп. 2.3.1.1-2.3.1.6.

2.3.1.1. Сопротивление резисторов должно соответствовать номиналу с учетом допустимого отклонения, установленного в стандартах или технических условиях на конкретные типы резисторов.

Номинал и допустимое отклонение сопротивлений резисторов устанавливают по ГОСТ 24013-80.

2.3.1.2. Температурный коэффициент сопротивления (ТКС) резисторов в диапазоне положительных температур должен быть установлен в стандартах или ТУ на отдельные типы резисторов по ГОСТ 24013-80.

ТКС в диапазоне отрицательных температур следует устанавливать в стандартах или технических условиях на конкретные типы резисторов.

2.3.1.3. Уровень шума непроволочных резисторов, кроме высокочастотных и импульсных резисторов, должен быть установлен в стандартах или технических условиях на резисторы конкретных типов из серии:

0.5; 1; 5 мкВ / В — для резисторов с допуском до 1% включительно;

1; 5 мкВ / В — для резисторов с допуском более 1%.

Для высоковольтных и высокоомных резисторов уровень шума устанавливается стандартами или спецификациями для конкретных типов резисторов.

2.3.1.4. Сопротивление изоляции изолированных резисторов

должно быть не менее значений, установленных в стандартах или спецификациях для конкретных типов резисторов, выбранных из диапазона: 100, 500,

.

1000, 5000, 10000 МОм.

2.3.1.5. Изолированные резисторы должны обладать электрической прочностью. Испытательное напряжение должно быть в два раза больше номинального напряжения.

2.3.1.6. Изменение сопротивления от изменения напряжения составных резисторов должно соответствовать нормам, установленным в стандартах или технических условиях на резисторы конкретных типов.

2.3.2. Электрические параметры резисторов во время их эксплуатации (п. 2.5.1) в течение срока, равного сроку хранения (п. 2.5.2) при работе в режимах и условиях, разрешенных настоящим стандартом, а также стандартами или техническими условиями на определенные типы резисторов, должны соответствовать нормам, установленным в стандартах или ТУ.

2.3.3. Электрические параметры резисторов в течение срока годности (п. 2.5.2) при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или техническими условиями для конкретных типов резисторов, должны соответствовать нормам, установленным в стандартах или технических условиях. .

2.3.4. Предельно допустимые значения электрических параметров резисторов и режимов их работы должны соответствовать приведенным в пп. 2.3.4.1-2.3.4.4.

2.3.4.1. Номинальная рассеиваемая мощность резисторов должна соответствовать значениям по ГОСТ 24013-80. Конкретное значение номинальной рассеиваемой мощности должно быть установлено в стандартах или спецификациях для конкретных типов резисторов.

2.3.4.2. Допустимая рассеиваемая мощность резисторов для диапазона рабочих температур и давлений должна соответствовать значениям, указанным в стандартах или технических характеристиках для конкретных типов резисторов.

2.3.4.3. Предельное рабочее напряжение резисторов должно соответствовать значениям, установленным в стандартах или ТУ для конкретных типов резисторов по ГОСТ 24013-80.

2.3.4.4. Резисторы должны выдерживать импульсные нагрузки. Параметры импульсной нагрузки должны быть указаны в стандартах или технических условиях на конкретные типы резисторов.

2.4. Требования по устойчивости к внешним воздействующим факторам

2.4.1. Резисторы должны быть устойчивы к механическим воздействиям, указанным в стандартах или технических условиях для конкретных типов резисторов согласно таблице.1 по ГОСТ 25467-82.

Примечание. Требование устойчивости к ударам многократного и однократного воздействия предъявляется прочностью

.

2.4.2. Резисторы должны быть устойчивы к климатическим факторам, указанным в стандартах или ТУ для конкретных типов резисторов по ГОСТ 25467-82.

Для высоковольтных высокоомных резисторов повышенная рабочая температура должна быть установлена ​​в стандартах или ГУ для конкретных типов резисторов из диапазона: 40, 55, 70, 85, 100, 125, 155, 175, 200 ° C .

2,5. Требования к надежности

2.5.1. Интенсивность отказов R э, отнесенная к нормальным климатическим условиям по ГОСТ 20.57.406-81, в электрических режимах, установленных стандартами или ТУ для конкретных типов резисторов, в течение времени работы tд не должна превышать значений, установленных стандартами. или ТУ для конкретных резисторов.

n типов из диапазона 5 * 10 ~ 8; 3-10 ~ 8; 2-10 8 л / час и далее по ГОСТ 25359-82.

Значение наработки 1 Н должно соответствовать установленному в стандартах или ТУ для резисторов конкретных типов из диапазона: 15000, 20000, 25000, 30000, 40000 ч и далее по ГОСТ 25359-82.

2.5.2. 95% -ный срок годности резисторов при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или спецификациями для определенных типов резисторов, должен быть не ниже значений, установленных в стандартах или спецификациях из диапазона: 12, 15, 20 , 25 лет.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приема резисторов — по ГОСТ 25360-82.

Отдельные виды и группы квалификационных и периодических

испытаний, а также испытаний резисторов на долговечность допускается по согласованию со службой технического контроля не проводиться, если один и тот же производитель проводит аналогичные испытания резисторов такой же конструкции специального назначения, изготовленных по той же технологии. на контролируемый период.

3.2. Квалификационные испытания

3.2.1. Состав тестов, разделение состава тестов на группы тестов и последовательность их проведения внутри каждой группы должны соответствовать приведенным в таблице. 2 для непроволочных резисторов и таб. 3 — для резисторов с проволочной обмоткой.

Таблица 2 f

испытания

Наименование вида * испытаний и последовательность их проведения

технический

требования

контроль

1.Проверка внешнего вида

2. Проверка читаемости и содержания

маркировка

3. Проверка прочности маркировки

4. Проверка общего вида, габаритных размеров, монтажа и подключения

размеры

1.Измерение сопротивления

2. Измерение уровня шума

3. Измерение сопротивления изоляции

4. Проверка диэлектрической прочности

5. Проверка герметичности

Продолжение таблицы.2

испытания

Название видов испытаний и последовательность их проведения

технический

спрос

контроль

Проверка надежности

1.Определение температурного коэффициента сопротивления

2. Тест на влияние изменения температуры среды

3. Испытание на воздействие повышенной влажности воздуха (кратковременное)

4. Испытание на влияние повышенной рабочей температуры окружающей среды

5.Тест на влияние повышенной предельной температуры среды

6. Испытание на влияние низкой рабочей температуры окружающей среды

7. Испытание на влияние пониженной предельной температуры среды

8. Испытание на виброустойчивость (кратковременное)

9.Испытание на воздействие ударов одинарного действия

10. Испытание на действие пониженного атмосферного давления

I. Испытание на избыточное давление

Тест припоя

1. Определение изменения сопротивления-юния по изменению напряжения

2.Импульсный тест

1. Проверка массы

2. Проверка выводов на удар.

растягивающая сила изгибающий момент 3. Испытание на термостойкость при пайке

1.Испытание на вибростойкость (кратковременное)

2. Испытание на воздействие ударов одинарного действия

Продолжение таблицы. 2

Номера позиций

испытания

Название видов испытаний и последовательность их проведения

технический

спрос

контроль

Испытание на долговечность

Тест пресс-формы

Испытание в солевом тумане

Испытание на пожарную безопасность

Таблица 3

Номера позиций

тестирования

Название видов испытаний и последовательность их проведения

технический

требования

контроль

1.Проверка внешнего вида

2. Проверка читаемости и содержания

маркировка

3. Проверка прочности маркировки

4. Проверка общего вида, габаритных размеров, монтажа и подключения

размеры

1.Измерение сопротивления

2. Измерение сопротивления изоляции

3. Проверка диэлектрической прочности

Проверка надежности

Продолжение таблицы.восемь

Номера позиций

тест

Название видов испытаний и последовательность их проведения

технический

требования

контроль

1. Проверка массы

2.Тест на термостойкость при пайке

3. Испытание на вибростойкость (кратковременное)

4. Испытание на воздействие ударов одинарного действия

5. Проверка выводов на удар:

момент силы растяжения 6.Проверка на герметичность

7. Определение температурного коэффициента сопротивления

8. Тест на влияние изменения температуры среды

9. Испытание на влияние повышенной рабочей температуры окружающей среды

10.Тест на влияние повышенной предельной температуры среды

31. Испытание на влияние низкой рабочей температуры окружающей среды

12. Испытание на влияние пониженной предельной температуры среды

13. Испытание на воздействие повышенной влажности воздуха (кратковременное)

14.Испытание на действие пониженного атмосферного давления

15. Испытание на действие высокого атмосферного давления

16. Проверка диэлектрической прочности

Тест припоя

1.Проверка габаритных размеров контейнера

2. Проверка прочности упаковки

Испытание на долговечность

Испытание на воздействие повышенной влажности (длительное)

Тест на мороз и росу

Менее надежность Под резисторами понимается их свойство сохранять свои рабочие характеристики (проводимость, контакт, плавность регулирования) и параметры (сопротивление, уровень шума и т. Д.).) в пределах установленных норм при определенных условиях эксплуатации (или испытаниях) в течение заданного времени.

Надежность оценивается с помощью количественных показателей, которые описываются методами математической статистики … Основными параметрами, характеризующими надежность изделия электронной техники, являются вероятность безотказной работы P (t) за заданное время t и отказ коэффициент λ (t).

Вероятность безотказной работы — это вероятность того, что в данном режиме работы (или тестирования) в течение заданного времени отказ не произойдет.На практике это значение может быть определено по результатам проверки резисторов на надежность как отношение количества резисторов Nn i, оставшихся исправными в интервале времени испытания ti, к общему количеству резисторов N, выставленных на испытание в этом режиме: P i ≈ (Nn i) / N, где ni — количество отказавших резисторов за время ti.

Степень надежности резисторов в каждый данный момент времени характеризуется интенсивностью отказов, которая приблизительно определяется как количество отказов Δn i за интервал времени Δt i, отнесенное к количеству резисторов, оставшихся в рабочем состоянии к началу рассматриваемого временного интервала: λ (t) ≈Δn i / [(Nn i) * Δt i], где ni — количество вышедших из строя резисторов к началу рассматриваемого временного интервала.По сути, частота отказов — это вероятность отказа в единицу времени.

Под отказ Под резистором понимается полное нарушение его работоспособности, а также ухудшение основных параметров сверх установленных норм. В соответствии с этим отказы делятся на полные и условные (параметрические).

Полный отказ возникает в результате нарушения электрической или механической прочности резистора и характеризуется значительным резким изменением его основных параметров.В частности, критериями полного отказа являются выгорание (поломка) токопроводящего элемента, выход из строя основания и выводов, потеря контакта между средним выводом и токопроводящим элементом. Условный выход из строя резистора может проявляться в виде отклонения одного из параметров (чаще всего сопротивления) за пределы норм, установленных в качестве критерия пригодности.

Поскольку степень допустимых изменений параметров резисторов, приводящих к неисправности электронного оборудования, различна и зависит от требований к конкретной электронной схеме, условные отказы не имеют единых числовых критериев.Фактически изменение сопротивления резистора в прецизионном оборудовании, например, на ± 2% может привести к отказу, но практически не повлияет на работу схем, в которых резисторы используются в качестве демпфирующих элементов.

Количественные показатели надежности резисторов, полученные на основании информации об их отказах в процессе эксплуатации электронного оборудования и в результате специальных испытаний статистически обоснованных образцов из выпускаемой продукции, носят средний характер и являются экспериментальными величинами.Полученная таким образом экспериментальная оценка надежности определяется с определенной заданной надежностью, т. Е. С вероятностью того, что показатель, характеризующий надежность всего комплекта резисторов, находится между некоторыми предельными значениями, внутри доверительного интервала … Нижний и верхний доверительные границы разные.

Определение и проверка параметра надежности резисторов в производственных условиях осуществляется выборочным испытанием в режиме номинальной электрической нагрузки при максимальной рабочей температуре, при которой в технических условиях допускается рассеяние номинальной мощности.Объем выборки устанавливается в зависимости от ожидаемых (контролируемых) значений вероятности безотказной работы, заданной надежности и ожидаемого (приемочного) количества вышедших из строя резисторов, которые указаны в документации на поставку (ГОСТ, ТУ). . Поскольку параметр надежности определяется с уверенностью, отличной от 100%, всегда существует вероятность того, что партия резисторов с уровнем надежности ниже контролируемого значения будет принята (риск заказчика), а партия резисторов с таким же или более контролируемым значением. стоимость, уровень надежности (риск поставщика).

Количественные показатели надежности резисторов одного типа, полученные из данных эксплуатации и испытаний, не совпадают, это связано с тем, что в процессе эксплуатации оборудования действует комплекс внешних и внутренних факторов, связанных с климатические и метеорологические особенности эксплуатации, реальные режимы работы систем и условия их эксплуатации, при этом резисторы при испытаниях подвергаются номинальным электрическим и тепловым нагрузкам. Поэтому указанные в технических характеристиках показатели надежности резисторов служат для контроля уровня производства и не рекомендуются для использования при расчете надежности оборудования.

Долговечность резистора — это его свойство сохранять работоспособность в течение длительного времени в определенных режимах и условиях эксплуатации до разрушения или другого предельного состояния … Для определения установленного в технической документации гарантированного времени работы проводятся окончательные испытания резисторов в заданного режима (обычно номинального) до времени работы, при котором вероятность безотказной работы не ниже установленной с заданной надежностью.Принято ограничивать продолжительность испытаний для получения минимальной вероятности безотказной работы не менее 0,8 при надежности 0,7-0,9.

Остойчивость резисторов — это свойство сохранять заданные показатели производительности в течение и после периода хранения и транспортировки, установленного в технической документации. При воздействии климатических факторов внешней среды параметры резисторов изменяются и со временем могут превышать нормы, разрешенные техническими условиями.В результате процессов старения величина сопротивления и сопротивления изоляции претерпевает наибольшие изменения при хранении. Кроме того, у переменных резисторов с проволочной обмоткой контакт подвижной части с обмоткой может быть нарушен в результате коррозии.

Количественно консервация характеризуется гарантированным сроком хранения , которому для большинства типов резисторов 12 лет. В качестве критерия оценки сохранности можно принять допустимую вероятность выхода из строя в течение гарантированного срока хранения.Долговечность резисторов по сравнению с другими элементами электронной техники довольно высока. Интенсивность отказов резисторов при хранении на 2-3 порядка ниже, чем у вакуумных и полупроводниковых приборов. При этом большее количество отказов возникает, как правило, в составных переменных резисторах.

Наибольшее изменение параметров резисторов при хранении происходит в первый год хранения. Дальнейшие изменения, особенно значения сопротивления непроволочных резисторов, могут быть аппроксимированы прямой линией с известной степенью точности.Это обстоятельство позволяет прогнозировать будущее состояние резисторов. К концу срока годности изменение значения сопротивления для резисторов металл-диэлектрик не превышает 5-6%, для углеродных резисторов 10%, для композитных резисторов 10-15% и для проволочных резисторов 1-2. Резисторы хранятся на складах в оригинальной упаковке. Раньше упаковки делали из картона и в основном защищали от механических повреждений. В настоящее время разработана и внедрена в производство упаковка из полиэтилена и пенопласта, защищающая от воздействия влажной среды.Для длительного хранения рекомендуется использовать металлические герметичные ящики.

1.Элементы электронного оборудования … Выпуск 26. Стальбовский В.В., Четвертков И.И. Резисторы. М .: Изд-во «Советское Радио», 1973.
2. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и другие; изд. Четверткова И. И., Терехова В. М.. — 2-е изд., Перераб. И доп. — М .: Радио и связь, 1991.

.

DP83847 DsPHYTER II — Один приемопередатчик 10/100 Ethernet

% PDF-1.4 % 1 0 obj> поток application / pdfDP83847 DsPHYTER II — одиночный 10/100 Ethernet-трансивер

  • Лист данных
  • Texas Instruments, Incorporated [SNLS157,0]
  • iText 2.1.7 by 1T3XTSNLS1572011-12-07T22: 37: 19.000Z2011-12-07T22: 37: 19.000 Z конечный поток эндобдж 2 0 obj> / Шрифт >>>>> эндобдж 6 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [11 0 R 12 0 R 13 0 R 14 0 R] / Type / Страница / Родитель 15 0 R >> эндобдж 7 0 obj> поток

    % PDF-1.4 % 2118 0 obj> эндобдж xref 2118 522 0000000016 00000 н. 0000013006 00000 п. 0000010736 00000 п. 0000013223 00000 п. 0000013251 00000 п. 0000013299 00000 п. 0000013438 00000 п. 0000013475 00000 п. 0000013905 00000 п. 0000013960 00000 п. 0000014296 00000 п. 0000014556 00000 п. 0000014675 00000 п. 0000015010 00000 п. 0000015267 00000 п. 0000015385 00000 п. 0000015468 00000 н. 0000015548 00000 п. 0000015631 00000 п. 0000015714 00000 п. 0000015797 00000 п. 0000015880 00000 п. 0000015963 00000 п. 0000016046 00000 п. 0000016129 00000 п. 0000016212 00000 п. 0000016295 00000 п. 0000016378 00000 п. 0000016461 00000 п. 0000016544 00000 п. 0000016627 00000 п. 0000016710 00000 п. 0000016793 00000 п. 0000016876 00000 п. 0000016959 00000 п. 0000017042 00000 п. 0000017125 00000 п. 0000017208 00000 п. 0000017291 00000 п. 0000017374 00000 п. 0000017457 00000 п. 0000017540 00000 п. 0000017623 00000 п. 0000017706 00000 п. 0000017789 00000 п. 0000017872 00000 п. 0000017955 00000 п. 0000018038 00000 п. 0000018121 00000 п. 0000018204 00000 п. 0000018287 00000 п. 0000018370 00000 п. 0000018453 00000 п. 0000018536 00000 п. 0000018619 00000 п. 0000018702 00000 п. 0000018785 00000 п. 0000018868 00000 п. 0000018951 00000 п. 0000019034 00000 п. 0000019117 00000 п. 0000019200 00000 н. 0000019283 00000 п. 0000019365 00000 п. 0000019447 00000 п. 0000019529 00000 п. 0000019611 00000 п. 0000019693 00000 п. 0000019775 00000 п. 0000019857 00000 п. 0000019939 00000 п. 0000020021 00000 п. 0000020103 00000 п. 0000020185 00000 п. 0000020267 00000 п. 0000020349 00000 п. 0000020431 00000 п. 0000020513 00000 п. 0000020595 00000 п. 0000020677 00000 п. 0000020759 00000 п. 0000020841 00000 п. 0000020923 00000 п. 0000021005 00000 п. 0000021087 00000 п. 0000021169 00000 п. 0000021251 00000 п. 0000021333 00000 п. 0000021415 00000 п. 0000021497 00000 п. 0000021579 00000 п. 0000021661 00000 п. 0000021743 00000 п. 0000021825 00000 п. 0000021907 00000 п. 0000021989 00000 п. 0000022071 00000 п. 0000022153 00000 п. 0000022235 00000 п. 0000022317 00000 п. 0000022399 00000 п. 0000022481 00000 п. 0000022563 00000 н. 0000022645 00000 п. 0000022727 00000 п. 0000022809 00000 п. 0000022891 00000 п. 0000022973 00000 п. 0000023055 00000 п. 0000023137 00000 п. 0000023219 00000 п. 0000023301 00000 п. 0000023383 00000 п. 0000023465 00000 п. 0000023547 00000 п. 0000023629 00000 п. 0000023711 00000 п. 0000023793 00000 п. 0000023875 00000 п. 0000023957 00000 п. 0000024039 00000 п. 0000024121 00000 п. 0000024203 00000 п. 0000024285 00000 п. 0000024367 00000 п. 0000024449 00000 п. 0000024531 00000 п. 0000024613 00000 п. 0000024695 00000 п. 0000024777 00000 п. 0000024859 00000 п. 0000024941 00000 п. 0000025023 00000 п. 0000025105 00000 п. 0000025187 00000 п. 0000025269 00000 п. 0000025351 00000 п. 0000025433 00000 п. 0000025515 00000 п. 0000025597 00000 п. 0000025679 00000 п. 0000025761 00000 п. 0000025843 00000 п. 0000025925 00000 п. 0000026007 00000 п. 0000026089 00000 п. 0000026171 00000 п. 0000026253 00000 п. 0000026335 00000 п. 0000026417 00000 п. 0000026498 00000 н. 0000026579 00000 п. 0000026657 00000 п. 0000027180 00000 п. 0000027387 00000 п. 0000027653 00000 п. 0000028765 00000 п. 0000028815 00000 п. 0000029702 00000 п. 0000030266 00000 п. 0000031470 00000 п. 0000032674 00000 п. 0000033878 00000 п. 0000034522 00000 п. 0000034862 00000 п. 0000034995 00000 п. 0000036180 00000 п. 0000037151 00000 п. 0000038308 00000 п. 0000039516 00000 п. 0000040506 00000 п. 0000041492 00000 п. 0000042338 00000 п. 0000043064 00000 п. 0000045735 00000 п. 0000045773 00000 п. 0000051187 00000 п. 0000055957 00000 п. 0000056808 00000 п. 0000057132 00000 п. 0000057448 00000 п. 0000057768 00000 п. 0000061264 00000 п. 0000061325 00000 п. 0000061446 00000 п. 0000061594 00000 п. 0000061724 00000 п. 0000061870 00000 п. 0000062020 00000 п. 0000062185 00000 п. 0000062340 00000 п. 0000062488 00000 п. 0000062647 00000 п. 0000062796 00000 н. 0000062939 00000 п. 0000063087 00000 п. 0000063225 00000 п. 0000063357 00000 п. 0000063516 00000 п. 0000063665 00000 п. 0000063808 00000 п. 0000063970 00000 п. 0000064122 00000 п. 0000064267 00000 п. 0000064414 00000 п. 0000064551 00000 п. 0000064681 00000 п. 0000064864 00000 н. 0000065035 00000 п. 0000065217 00000 п. 0000065399 00000 п. 0000065570 00000 п. 0000065732 00000 п. 0000065921 00000 п. 0000066109 00000 п. 0000066286 00000 п. 0000066475 00000 п. 0000066664 00000 н. 0000066842 00000 п. 0000067019 00000 п. 0000067179 00000 п. 0000067344 00000 п. 0000067501 00000 п. 0000067648 00000 н. 0000067805 00000 п. 0000067960 00000 п. 0000068099 00000 п. 0000068255 00000 п. 0000068411 00000 п. 0000068558 00000 п. 0000068697 00000 п. 0000068862 00000 п. 0000069019 00000 п. 0000069191 00000 п. 0000069351 00000 п. 0000069503 00000 п. 0000069647 00000 п. 0000069832 00000 п. 0000070009 00000 п. 0000070154 00000 п. 0000070299 00000 п. 0000070439 00000 п. 0000070586 00000 п. 0000070732 00000 п. 0000070868 00000 п. 0000071016 00000 п. 0000071154 00000 п. 0000071282 00000 п. 0000071434 00000 п. 0000071555 00000 п. 0000071730 00000 п. 0000071898 00000 п. 0000072058 00000 п. 0000072205 00000 п. 0000072381 00000 п. 0000072544 00000 п. 0000072706 00000 п. 0000072861 00000 п. 0000072995 00000 п. 0000073140 00000 п. 0000073297 00000 п. 0000073431 00000 п. 0000073592 00000 п. 0000073730 00000 п. 0000073883 00000 п. 0000074013 00000 п. 0000074153 00000 п. 0000074290 00000 п. 0000074418 00000 п. 0000074597 00000 п. 0000074756 00000 п. 0000074881 00000 п. 0000075014 00000 п. 0000075139 00000 п. 0000075277 00000 п. 0000075445 00000 п. 0000075585 00000 п. 0000075718 00000 п. 0000075850 00000 п. 0000076008 00000 п. 0000076148 00000 п. 0000076280 00000 п. 0000076411 00000 п. 0000076537 00000 п. 0000076685 00000 п. 0000076837 00000 п. 0000076973 00000 п. 0000077130 00000 п. 0000077267 00000 п. 0000077401 00000 п. 0000077556 00000 п. 0000077705 00000 п. 0000077865 00000 п. 0000078011 00000 п. 0000078147 00000 п. 0000078285 00000 п. 0000078422 00000 п. 0000078564 00000 п. 0000078697 00000 п. 0000078832 00000 п. 0000078969 00000 п. 0000079108 00000 п. 0000079250 00000 п. 0000079416 00000 п. 0000079563 00000 п. 0000079696 00000 п. 0000079830 00000 п. 0000079965 00000 н. 0000080111 00000 п. 0000080258 00000 п. 0000080392 00000 п. 0000080524 00000 п. 0000080659 00000 п. 0000080793 00000 п. 0000080936 00000 п. 0000081088 00000 п. 0000081254 00000 п. 0000081413 00000 п. 0000081541 00000 п. 0000081672 00000 п. 0000081845 00000 п. 0000081999 00000 н. 0000082141 00000 п. 0000082274 00000 п. 0000082425 00000 п. 0000082569 00000 п. 0000082707 00000 п. 0000082840 00000 п. 0000082994 00000 п. 0000083130 00000 н. 0000083268 00000 н. 0000083419 00000 п. 0000083582 00000 п. 0000083726 00000 п. 0000083893 00000 п. 0000084027 00000 п. 0000084160 00000 п. 0000084298 00000 п. 0000084428 00000 п. 0000084617 00000 п. 0000084791 00000 п. 0000084957 00000 п. 0000085083 00000 п. 0000085216 00000 п. 0000085348 00000 п. 0000085485 00000 п. 0000085614 00000 п. 0000085795 00000 п. 0000085956 00000 п. 0000086109 00000 п. 0000086241 00000 п. 0000086374 00000 п. 0000086520 00000 п. 0000086663 00000 н. 0000086804 00000 п. 0000086976 00000 п. 0000087128 00000 п. 0000087264 00000 п. 0000087411 00000 п. 0000087543 00000 п. 0000087674 00000 п. 0000087803 00000 п. 0000087986 00000 п. 0000088149 00000 п. 0000088285 00000 п. 0000088431 00000 п. 0000088573 00000 п. 0000088705 00000 п. 0000088842 00000 п. 0000088971 00000 п. 0000089147 00000 п. 0000089289 00000 п. 0000089429 00000 п. 0000089566 00000 п. 0000089715 00000 п. 0000089853 00000 п. 00000

    00000 п. 00000 00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000 00000 п. 00000 00000 п. 00000

    00000 н. 00000 00000 п. 0000002

    DVCC1 02

    35

    DGND5

    11

    DVCC5

    RSM2

    DGND4C

    AVCC2

    DGND4B

    TPINN

    36

    DGND4A

    37

    10

    DVCC2

    9

    DGND1

    TSM3

    TSM4

    AGND1

    TXC

    TXC

    AGND1

    TXC

    41

    40

    39

    38

    37

    36

    35

    34

    PWRDN

    1

    33

    000

    000 TPREF

    CMREF

    RSM3

    3

    31

    TPINN

    DGND1

    4

    30

    AVCC2

    RSM2

    5

    29

    AGND2

    NC

    11 12

    DVCC2

    DGND3

    13

    14

    15

    16 9000 3

    17

    18

    19

    20

    21

    22

    AVCC3

    RGMSET

    NC

    24

    NC

    RTSET

    100003

    100002 100003

    RTSET

    100002

    SDO

    26

    9

    DGND5

    8

    RSM0

    DVCC5

    TPOUTN

    DGND4C

    27

    DGND2000

    TSM2

    44

    TSM1

    TSM0

    ML6694 44-контактный TQFP (h54-10)

    ML6694 ОПИСАНИЕ КОНТАКТОВ (номера контактов для корпуса TQFP указаны в скобках) 39)

    AGND1

    Аналоговая земля.

    2-6

    (40-44)

    TSM

    Передача входов TTL данных. Входы TSM принимают символы данных TX. Данные, поступающие в TSM, синхронизируются в ML6694 по нарастающему фронту TXC.

    7

    (1)

    PWRDN

    Вход отключения питания устройства. Слабый сигнал отключает все цепи ML6694 и рассеивает менее 20 мА.

    8,9, (2, 3, 11,13, 5, 7, 9) 15

    RSM

    Прием данных TTL-выходов. Выходы RSM могут быть дискретизированы синхронно с нарастающим фронтом RXC.

    10

    (4)

    DGND1

    Цифровое заземление.

    12

    (6)

    DVCC1

    Цифровой источник питания + 5В.

    14

    (8)

    DGND2

    Цифровое заземление.

    16

    (10)

    RXC

    Восстановленный выход TTL синхросигнала приема. Эти 25 МГц синхронизируются по фазе с внутренними битами 125 МГц, восстановленными из сигнала, полученного в TPINP / N, когда данные присутствуют. Получать данные при изменении RSM по спадающим фронтам, и их выборка должна производиться по нарастающим фронтам этого тактового сигнала.RXC выравнивается по фазе с TXC, когда сигнал 100BASE-TX отсутствует на TPINP / N

    17

    (11)

    DGND3

    Цифровая земля.

    18

    (12)

    DVCC2

    Цифровой источник питания + 5В.

    19

    (13)

    DGND4A

    Цифровое заземление.

    20

    (14)

    DGND4B

    Цифровое заземление.

    21

    (15)

    DGND4C

    Цифровое заземление.

    22

    (16)

    DVCC5

    Цифровой источник питания + 5 В.

    23

    (17)

    DGND5

    Цифровое заземление.

    24

    (18)

    SD0

    Обнаружение сигнала на выходе TTL. Высокий выходной уровень указывает на активность 100BASE-TX на TPINP / N с амплитудой, превышающей предварительно установленный порог. Функция обнаружения сигнала активна только в режиме 100 Мбит / с, то есть когда на выводе SEL10 / 100 низкий уровень.

    25

    (19)

    SEL10 / 100

    Вход TTL выбора скорости. Установка этого вывода на высокий уровень отключает функции передачи и приема 100BASE-TX и включает путь передачи 10BASE-T от 10BTTXINP / N к TPOUTP / N.Низкий уровень сигнала на SEL10 / 100 отключает входы 10BTTXINP / N и включает работу 100BASE-TX.

    28

    (22)

    AVCC3

    Аналоговый положительный источник питания.

    30

    (24)

    RGMSET

    Вход резистора смещения эквалайзера. Внешний резистор 9,53 кОм, 1%, подключенный между RGMSET и AGND3, устанавливает внутренние постоянные времени, управляющие передаточной функцией эквалайзера приема.

    31

    (25)

    RTSET

    Вход резистора смещения уровня передачи.Внешний резистор 2,49 кОм, 1%, подключенный между RTSET и AGND3, устанавливает прецизионный постоянный ток смещения для уровня передачи витой пары.

    32

    (26)

    AGND3

    Аналоговая земля.

    33,34 (27,28)

    TPOUTN / P

    Передающие выходы по витой паре. Эта пара дифференциальных токовых выходов передает сигналы MLT-3 в сетевой соединительный трансформатор в режиме 100BASE-TX и сигналы 10BASE-T или FLP в режиме 10BASE-T.

    35

    (29)

    AGND2

    Аналоговая земля.

    36

    (30)

    AVCC2

    Аналоговый источник питания + 5В.

    TPINN / P

    Прием входов по витой паре. Эта дифференциальная входная пара принимает сигналы 100BASE-TX из сети.

    37,38 (31, 32)

    3

    ML6694 ОПИСАНИЕ ПИН (продолжение) ПИН

    39

    (33)

    ИМЯ

    ОПИСАНИЕ

    CMREF

    Синфазный эталонный выход приемника. Этот вывод обеспечивает точку синфазного смещения для линейного приемника на витой паре.Типичное значение CMREF составляет (VCC – 1,26) В.

    40,41 (34,35)

    10BTTXINN / P Входы сигналов передачи 10BASE-T. ML6694 представляет линейную копию входа 10BTTXINN / P на выходы TPOUTN / P, когда ML6694 работает в режиме 10BASE-T. Сигналы, подаваемые на эти контакты, должны быть сосредоточены на VCC / 2 с несимметричной амплитудой ± 0,25 В.

    42

    (36)

    LPBK

    Входной контакт TTL с обратной связью. Связывание этого контакта с землей переводит деталь в режим обратной петли; данные в RSM сериализуются, кодируются MLT-3, выравниваются, затем отправляются на приемную ФАПЧ для восстановления тактовой частоты и отправляются на выходы RSM.Перемещение этого вывода или привязка его к VCC переводит деталь в нормальный режим работы.

    43

    (37)

    AVCC1

    Аналоговый источник питания + 5В.

    44

    (38)

    TXC

    Тактовый вход TTL передачи. Эти 25 МГц тактовые импульсы являются эталонной частотой для внутреннего умножителя тактовой частоты ФАПЧ. Этот вывод должен управляться внешней тактовой частотой 25 МГц на уровнях TTL или CMOS.

    4

    ML6694 АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ РЕЙТИНГИ Абсолютные максимальные рейтинги — это те значения, при превышении которых устройство может быть необратимо повреждено.Абсолютные максимальные значения — это только оценки нагрузки, и функциональная работа устройства не подразумевается. Диапазон напряжения питания VCC ……………….. GND –0,3–6 В Диапазон входного напряжения Цифровые входы …………… …….. GND от –0,3 В до VCC + 0,3 В TPINP, TPINN, 10BTTXINN, 10BTTXINP …………………. GND –0,3 В к VCC + 0,3 В Выходной ток TPOUTP, TPOUTN …………………………………. …… 60 мА Все остальные выходы …………………………………. ………. 10 мА

    Температура перехода………………………………………. 150 ° C Температура хранения ………………………….. от –65 ° C до 150 ° C Температура свинца (пайка, 10 сек) .. ……………….. 260 ° C

    УСЛОВИЯ ЭКСПЛУАТАЦИИ Напряжение питания постоянного тока ……………….. ……………………. 5 В ± 5% Все выводы питания VCC должны находиться в пределах 0,1 В друг от друга. Все контакты GND должны находиться в пределах 0,1 В друг от друга. TA, Температура окружающей среды ………………………….. от 0 ° C до 70 ° C RGMSET …… ………………………………………… 9,53 кОм ± 1% RTSET ………………. ………………………………… 2,49 кОм ± 1% Вносимые потери приемного трансформатора. ………………….

    % PDF-1.3 % 464 0 объект > эндобдж 472 0 объект > поток 2005-02-08T12: 26: 57-08: 00 Подключаемый модуль сканирования Acrobat 4.05 для Windows 2013-01-18T12: 49: 02-08: 002013-01-18T12: 49: 02-08: 00 Adobe Acrobat 9.0 Paper Capture Plug- inapplication / pdfuuid: bbf9c0d9-34b4-4598-994d-e0ca8c4d1fbduuid: d571b420-c61b-456e-ac6e-b99d2e8b4cd6 конечный поток эндобдж 441 0 объект > эндобдж 454 0 объект > эндобдж 453 0 объект > эндобдж 460 0 объект > эндобдж 455 0 объект > эндобдж 456 0 объект > эндобдж 457 0 объект > эндобдж 458 0 объект > эндобдж 459 0 объект > эндобдж 461 0 объект > эндобдж 462 0 объект > эндобдж 396 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 401 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 406 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 411 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 416 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 421 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 426 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 431 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 436 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 505 0 объект > поток H * 234R0

    Патент США на самосмещающийся CMOS-приемник PECL с широким синфазным диапазоном и многоуровневой передачей в двоичный декодер Патент (Патент № 6049229, выданный 11 апреля 2000 г.)

    УРОВЕНЬ ТЕХНИКИ — ОБЛАСТЬ ИЗОБРЕТЕНИЯ

    Это изобретение относится к КМОП компаратору с самосмещением, а более конкретно к приемнику псевдо-ECL и декодеру с двоичным переходом на многоуровневый (MLT-3), каждый из которых использует компаратор с самосмещением КМОП.

    ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ — ОПИСАНИЕ УРОВНЯ ТЕХНИКИ

    Высокоскоростные сети связи, такие как Fast (100 Мбит / с) Ethernet и сети с асинхронным режимом передачи (ATM), используют дифференциальные сигналы для передачи данных. Скорость этих дифференциальных сигналов увеличивается, когда они переходят в пониженный диапазон напряжения, поскольку выходные емкости заряжаются и разряжаются в меньшем диапазоне напряжений, требуя меньшего тока.

    Для этих сетевых приложений необходимы малосигнальные дифференциальные драйверы и дифференциальные усилители.В прошлом использовались биполярные NPN-транзисторы, устроенные как вентили с эмиттерной логикой (ECL). Однако комплементарный металл-оксид-полупроводник (CMOS) — менее дорогая технология, чем биполярная. Биполярные транзисторы NPN были интегрированы в процессы CMOS, в результате чего появилась технология, известная как BiCMOS. Хотя BiCMOS работает быстро, он также дороже стандартной CMOS.

    Методы слабого сигнала использовались для BiCMOS и CMOS с использованием уровней напряжения псевдо-ECL, известных как PECL. Были разработаны различные дифференциальные приемники ECL и PECL.См., Например, Патент США. № 5479115, в котором используется BiCMOS, и патенты США No. № 5,570,042, используя CMOS. Пример биполярного приемника ECL можно найти в патенте США No. № 5448183.

    Хотя такие дифференциальные приемники ECL и PECL эффективны, использование стандартного процесса CMOS весьма желательно, поскольку схемы становятся более интегрированными по мере усиления ценового давления. Другой желательной особенностью является широкий входной диапазон синфазного сигнала, так что входное напряжение не должно попадать в строго узкий диапазон напряжений.Вариации синфазного сигнала влияют на оба дифференциальных сигнала в одинаковой степени, поэтому данные не теряются. Оконечная нагрузка, колебания напряжения питания и падения напряжения на линиях передачи могут изменять входные синфазные напряжения. Использование дифференциальных входных сигналов нейтрализует эти отклонения, поскольку оба входа изменяются на одинаковую величину. Однако по мере увеличения изменения входного напряжения некоторые приемники становятся менее чувствительными и даже могут выйти из строя. Таким образом, приемники часто имеют ограниченный диапазон синфазного сигнала.См. Патент США. № 4958133 для приемника с широким синфазным диапазоном. К сожалению, в этом ресивере используется бистабильный усилитель, который может быть вспыльчивым.

    КМОП-дифференциальный приемник с самосмещением

    Другой дифференциальный приемник CMOS описан Chappell et al. в «Быстрые КМОП-приемники ECL с чувствительностью наихудшего случая 100 мВ», IEEE JSSCC, vol. 23, нет. 1. С. 59-67 (февраль 1988 г.). Стандартный КМОП-зеркальный дифференциальный усилитель сравнивается с несколькими вариантами, включая самосмещенный приемник.ИНЖИР. 1 — схема известного самосмещенного дифференциального приемника CMOS. Затворы p-канальных транзисторов 22, 24 соединены вместе и со стоком p-канального транзистора 22, так что они имеют одинаковое напряжение затвор-исток и, таким образом, одинаковое приблизительное значение тока возбуждения. Это известно как текущее зеркало. N-канальные транзисторы 26, 28 представляют собой дифференциальную пару, на затворы которой поступают входное напряжение Vin и опорное напряжение Vref. Когда Vin поднимается выше Vref, n-канальный транзистор 26 имеет более высокий ток возбуждения, чем n-канальный транзистор 28, вызывая падение напряжения на стоке n-канального транзистора 26, в то время как на стоке n-канального транзистора 28 повышается напряжение.Изменение напряжения дополнительно усиливается инвертором 21 и выходом.

    Затвор хвостового n-канального транзистора 29 управляется опорным напряжением в стандартных КМОП-считывающих усилителях. Для самосмещения затвор хвостового n-канального транзистора 29 вместо этого подключен к узлу 30, который соединен с затворами токовых зеркальных транзисторов с каналом 22, 24 p-типа. Таким образом, отдельное напряжение смещения для хвостового n- канальный транзистор 29 не требуется.

    Диапазон синфазных сигналов ограничен выключением дифференциальных транзисторов

    Самосмещение хвостового n-канального транзистора 29 позволяет использовать широкий синфазный диапазон, особенно компенсируя изменения источника питания и P / N устройства.Однако диапазон все еще несколько ограничен, поскольку в конечном итоге дифференциальные n-канальные транзисторы 26, 28 отключаются, когда синфазное входное напряжение снижается примерно до 1 В над землей. Таким образом, дифференциальный КМОП-приемник с самосмещением, показанный на фиг. 1 по-прежнему имеет ограниченный синфазный диапазон, поскольку дифференциальные n-канальные транзисторы 26, 28 отключаются при низких входных напряжениях. Желателен самосмещенный дифференциальный КМОП-приемник с еще более широким входным синфазным диапазоном.

    Многоуровневые переходы

    Еще одна желательная особенность — использование многоуровневых переходов (MLT).MLT позволяет кодировать в сигнал больше информации, чем для двоичных переходов. Таким образом, более низкие скорости передачи MLT могут обеспечить такую ​​же пропускную способность данных, как и высокоскоростные двоичные сигналы.

    РИС. 2 — диаграмма сигналов двоичного кодирования и кодирования MLT-3. Форма 10 сигнала без возврата к нулю (NRZ) кодируется в сигнал 12 с инверсией NRZ (NRZI), вызывая переход для каждой единицы NRZ, но без перехода для каждого нуля NRZ. Форма 12 сигнала NRZI считается лучшим кодированием для передачи данных, чем форма 10 сигнала NRZ, потому что переходы происходят с большей регулярностью и с более низкой скоростью из-за минимальной длины прогона 1 или выше при кодировании.

    Сигнал 12 NRZI принимается как пара дифференциальных сигналов RX +, RX-, управляемых путем передачи NRZI как сигнала 14 RX + и передачи дополнения NRZI как сигнала RX- 16. Конечно, формы сигнала 14, 16 RX +, RX- имеют небольшой колебание напряжения возможно 0,8 вольт, от пика до пика.

    Для кодирования MLT каждый переход формы 12 сигнала NRZI вызывает переход форм 18, 19 сигнала MLT. Подобно двоичным дифференциальным сигналам, дифференциальные сигналы MLT дополняют друг друга. Когда RX + высокий, RX- низкий, и наоборот.И RX +, и RX- могут одновременно находиться на среднем уровне напряжения. Для сигналов MLT можно использовать больший размах напряжения 1,6 В, так что каждый переход составляет 0,8 В.

    MLT-двоичный декодер с использованием двух источников опорного напряжения

    РИС. 3 — схема входа MLT с двумя опорными напряжениями, используемыми для обнаружения. Вход MLT может быть обнаружен и декодирован путем сравнения с двумя пороговыми значениями напряжения. Форма входного сигнала на фиг. 3 сравнивается с максимальным напряжением 75% от полного размаха напряжения, а высокий уровень сигнализируется, когда входное напряжение превышает 0.75 * Впк-пк. Форма входного сигнала также сравнивается с более низким опорным напряжением, составляющим 25% размаха размаха. Низкий уровень сигнализируется, когда входной сигнал ниже 0,25 * Впик-пик. Если не отображается ни низкий, ни высокий уровень, значит, напряжение находится на среднем уровне.

    РИС. 4 — схема предшествующего уровня техники преобразователя MLT в двоичный код, который сравнивает входной сигнал с двумя опорными напряжениями. Один из дифференциальных входов, RX +, выравнивается и усиливается усилителем 38, а усиленное напряжение подключается к неинвертирующему входу компаратора 32 и инвертирующему входу компаратора 34.Компаратор 32 подает сигнал, когда RX + превышает верхнее опорное напряжение, 0,75 * Vpk-pk, в то время как компаратор 34 сигнализирует, когда RX + ниже нижнего опорного напряжения, 0,25 * Vpk-pk. Затем выходные сигналы компараторов 32, 34 могут быть декодированы для извлечения двоичной информации, закодированной сигналом MLT. Например, логический элемент ИЛИ 36 выводит сигнал, когда выходной сигнал высокий или низкий, но не средний уровень. Таким образом, логический элемент ИЛИ 36 может выводить эквивалентный двоичный сигнал NRZI с переходами двоичного сигнала на каждом переходе MLT.

    Хотя такие декодеры преобразования MLT в двоичные полезны, наличие двух источников опорного напряжения нежелательно.Когда одно опорное напряжение изменяется относительно другого опорного напряжения, пороговые значения напряжения также изменяются, что может привести к потере декодированной информации. Изменения синфазного входа могут отрицательно повлиять на декодирование с двумя источниками опорного напряжения. Создание нескольких источников опорного напряжения нежелательно, поскольку для генерации каждого опорного напряжения может потребоваться дополнительный ток.

    Требуется компаратор для использования в приемнике PECL и в декодере MLT-to-binary, реализованном в стандартной CMOS.Желателен широкий входной диапазон синфазного сигнала. Желательно, чтобы входной диапазон расширялся почти до мощности и земли для максимального входного диапазона. Самостоятельное смещение желательно без использования неумолимых бистабильных элементов и обратной связи. Поскольку существующее сетевое оборудование может использовать двоичное или многоуровневое кодирование, желателен декодер, который принимает либо двоичные, либо входные сигналы MLT. Желателен декодер из MLT в двоичный. Желательно использовать один источник опорного напряжения для декодера MLT, а не два источника опорного напряжения.Желательно использовать преимущества дифференциальных сигналов для устранения второго опорного напряжения.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Дифференциальный приемник декодирует двоично-кодированные или многоуровневые дифференциальные входы. Дифференциальный приемник имеет пару дифференциальных входов, включая первый дифференциальный вход и второй дифференциальный вход. Пара дифференциальных входов принимает поток входных данных, закодированный двоичными данными или закодированный данными с многоуровневым кодированием.

    Генератор опорного напряжения генерирует двоичное опорное напряжение и многоуровневое опорное напряжение. Селектор опорного напряжения соединен с генератором опорного напряжения. Он выводит двоичное опорное напряжение, когда поток входных данных кодируется двоичными данными, но он выводит многоуровневое опорное напряжение, когда поток входных данных содержит данные с многоуровневым кодированием. Селектор опорного напряжения выдает опорное напряжение.

    Первый дифференциальный компаратор принимает на первый дифференциальный вход опорное напряжение от селектора опорного напряжения.Он сравнивает первое напряжение первого дифференциального входа с опорным напряжением и выдает первый сигнал обнаружения, когда первое напряжение превышает опорное напряжение. Второй дифференциальный компаратор получает на второй дифференциальный вход опорное напряжение от селектора опорного напряжения. Он сравнивает второе напряжение второго дифференциального входа с опорным напряжением и выдает второй сигнал обнаружения, когда второе напряжение превышает опорное напряжение.

    Декодер принимает первый сигнал обнаружения от первого дифференциального компаратора и второй сигнал обнаружения от второго дифференциального компаратора.Он выводит поток декодированных двоичных данных. Декодер выводит первый сигнал обнаружения как поток декодированных двоичных данных, когда поток входных данных кодируется двоичными данными, но декодер выводит как декодированный двоичный поток логическую комбинацию первого сигнала обнаружения и второго сигнала обнаружения, когда входные данные stream содержит данные с многоуровневым кодированием. Таким образом, одно опорное напряжение сравнивается с первым дифференциальным входом и вторым дифференциальным входом для обнаружения и декодирования данных с многоуровневым кодированием.

    В дополнительных аспектах изобретения каждый из первого дифференциального компаратора и второго дифференциального компаратора имеет усилитель n-типа с парой дифференциальных n-канальных транзисторов, которые принимают один из первого или второго дифференциальных входов в качестве принимаемого входного сигнала опорного напряжения. . Усилитель n-типа генерирует выходной сигнал n-ампер, реагирующий на разницу в напряжении между опорным напряжением и принимаемым входным напряжением. Усилитель p-типа имеет пару дифференциальных транзисторов с каналом p-типа, которые принимают входное опорное напряжение.Усилитель p-типа генерирует выходной сигнал p-amp в ответ на разницу в напряжении между опорным напряжением и принимаемым входным сигналом.

    Средство подключения соединяет выход n-amp с выходом p-amp как композитный выход. Буфер принимает составной вывод. Он буферизует композитный выход для генерации первого или второго сигнала обнаружения. Таким образом, усилитель n-типа и усилитель p-типа параллельно сравнивают полученный вход с опорным напряжением.

    В дополнительных аспектах для низких напряжений принимаемого входа дифференциальные транзисторы с каналом p-типа усилителя p-типа продолжают работать и проводят ток, в то время как дифференциальные транзисторы с каналом n-типа усилителя n-типа отключены, не проводя Текущий.При высоких напряжениях на принимаемом входе дифференциальные транзисторы с каналом n-типа усилителя n-типа продолжают работать и проводят ток, в то время как дифференциальные транзисторы с каналом p-типа усилителя p-типа закрыты, не проводя ток. Таким образом, усилитель n-типа или усилитель p-типа продолжают работать при высоком или низком напряжении. Расширен диапазон синфазного входного напряжения дифференциального компаратора.

    В других аспектах усилитель n-типа имеет токовое зеркало из p-канальных транзисторов, которые генерируют первое внутреннее напряжение смещения для управления током, подаваемым токовым зеркалом на дифференциальные n-канальные транзисторы.Усилитель p-типа дополнительно имеет токовое зеркало из n-канальных транзисторов для генерации второго внутреннего напряжения смещения для управления током, подаваемым токовым зеркалом на дифференциальные p-канальные транзисторы.

    В дополнительных аспектах усилитель n-типа имеет хвостовой n-канальный транзистор, соединенный с выводами истока дифференциальных n-канальных транзисторов. Конечный n-канальный транзистор управляет концевым током в ответ на управляющий затвор. Управляющий затвор подключен к первому внутреннему напряжению смещения, создаваемому токовым зеркалом p-канальных транзисторов.Усилитель p-типа имеет хвостовой транзистор с p-каналом, соединенный с выводами истока дифференциальных транзисторов с p-каналом. Конечный транзистор с каналом p-типа управляет вторым концевым током в ответ на второй управляющий затвор. Второй управляющий затвор подключен ко второму внутреннему напряжению смещения, создаваемому токовым зеркалом n-канальных транзисторов. Таким образом, задний p-канальный транзистор и хвостовой n-канальный транзистор самосмещаются токовым зеркалом.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    РИС.1 — схема известного самосмещенного дифференциального приемника CMOS.

    РИС. 2 — диаграмма сигналов двоичного кодирования и кодирования MLT.

    РИС. 3 — схема входа MLT с двумя опорными напряжениями, используемыми для обнаружения.

    РИС. 4 — схема известного приемника MLT, сравнивающая вход с двумя опорными напряжениями.

    РИС. 5 — схематическая диаграмма приемника PECL с дополнительным усилителем.

    РИС. 6 показаны формы сигналов двоичного кода и обнаружения и декодирования MLT-3.

    РИС. 7 — схема декодера MLT-3 в двоичный код, использующего одно опорное напряжение для определения уровня.

    РИС. 8 показывает генератор опорного напряжения и селектор для генерации регулируемого опорного напряжения для двоичного обнаружения или обнаружения MLT-3.

    ПОДРОБНОЕ ОПИСАНИЕ

    Настоящее изобретение относится к усовершенствованию компараторов с самосмещением для использования в декодировании с многоуровневым входом и для приемников PECL. Следующее описание представлено для того, чтобы дать возможность рядовому специалисту в данной области техники создать и использовать изобретение, как предусмотрено, в контексте конкретного приложения и его требований.Различные модификации предпочтительного варианта осуществления будут очевидны специалистам в данной области техники, и общие принципы, определенные в данном документе, могут быть применены к другим вариантам осуществления. Следовательно, настоящее изобретение не предназначено для ограничения конкретными показанными и описанными вариантами осуществления, но должно соответствовать самому широкому объему, согласующемуся с принципами и новыми признаками, раскрытыми здесь.

    Изобретатели осознали, что дифференциальный КМОП-усилитель с самосмещением и зеркальным отражением по току представляет собой простой, но чувствительный приемник.Самосмещение расширяет синфазный режим, изменяя смещение хвостового n-канального транзистора при изменении входного синфазного сигнала, обеспечивая большую адаптивность, чем хвостовые транзисторы с раздельным смещением.

    Проблема с самосмещающимся усилителем CMOS предшествующего уровня техники заключается в том, что дифференциальная пара n-канальных транзисторов отключается, когда входное напряжение падает слишком низко. Очень низкие входные напряжения приводят к низким напряжениям затвор-исток. Когда напряжение затвор-исток падает ниже порогового напряжения транзистора, транзистор выключается, больше не реагируя на изменения входных напряжений.Таким образом, усилитель перестает работать при низких входных напряжениях.

    Высокие входные напряжения не вызывают этой проблемы, потому что высокие напряжения просто увеличивают напряжения затвор-исток дифференциальных n-канальных транзисторов. Высокое входное напряжение снижает напряжение стока и, таким образом, увеличивает напряжение затвор-исток транзисторов с каналом p-типа зеркала тока. Таким образом, входные напряжения ограничиваются только для низких напряжений, но не для высоких.

    Усилитель противоположного типа компенсирует синфазные проблемы

    Изобретатели поняли, что дополнительный характер CMOS может быть использован для решения проблемы синфазного сигнала.Зеркальный усилитель тока, использующий дифференциальные транзисторы с каналом p-типа, не отключается при низких входных напряжениях. Вместо этого дифференциальный усилитель с р-каналом отключается при высоких входных напряжениях. Второй усилитель с токовым зеркалом, использующий дифференциальные p-канальные транзисторы, может использоваться параллельно с дифференциальным n-канальным усилителем. Дифференциальный усилитель с каналом p-типа работает при очень низких входных напряжениях, в то время как дифференциальный усилитель с каналом n-типа работает при высоких входных напряжениях. Оба усилителя работают для средних входных напряжений, повышая производительность и чувствительность для этих промежуточных входных напряжений.

    РИС. 5 — схематическая диаграмма приемника PECL с дополнительным усилителем. В усилителе 50 N-типа используются дифференциальные транзисторы с каналом n-типа, а в усилителе 60 p-типа используются дифференциальные транзисторы с каналом p-типа. Входы RX + и RX- связаны с затворами дифференциальных транзисторов с n-каналом 56, 58 в усилителе 50 n-типа и с затворами дифференциальных транзисторов с p-каналом 66, 68 в усилителе 60 p-типа.

    Токовые зеркальные транзисторы 52, 54 являются транзисторами с каналом p-типа в усилителе 50 n-типа, а транзисторы 62, 64 с токовым зеркалом являются транзисторами с каналом n-типа в усилителе 60 p-типа.Узел 53 представляет собой напряжение смещения, установленное стоком дифференциального транзистора 56. Напряжение смещения узла 53 управляет током через p-канальные транзисторы 52, 54 и хвостовым током через n-канальный хвостовой транзистор 59. Это напряжение смещения зависит от входные напряжения, приложенные к RX + и RX-, и размеры всех устройств, включая транзисторы 52, 56, 59.

    Смещение затвора узла 63 в усилителе 60 p-типа устанавливается аналогичным, но инвертированным образом. Напряжение смещения задается стоком дифференциального транзистора 66 с р-каналом.Напряжение смещения узла 63 управляет током через n-канальные транзисторы 62, 64 токового зеркала и током головки через хвостовой транзистор 69 с каналом p-типа. Это напряжение смещения зависит от входных напряжений, приложенных к RX + и RX-, и размеры всех устройств. Обратите внимание, что напряжение смещения для усилителя 60 p-типа отличается от напряжения смещения для усилителя 50 n-типа. Эти напряжения смещения изменяются относительно друг друга по мере изменения входных напряжений.

    Для чрезвычайно низких входных напряжений на RX + и RX-, n-канальные дифференциальные транзисторы 56, 58 могут отключиться, отключив усилитель 50 n-типа.Однако эти низкие напряжения не выключают дифференциальные транзисторы 66, 68 с каналом p-типа. Усилитель 60 P-типа продолжает усиливать разницу на входах RX +, RX-. Таким образом, компаратор 70 с самосмещением продолжает работать при низких входных напряжениях, что приводит к более широкому входному синфазному диапазону.

    Идеально подходит для дополнительных усилителей

    Самосмещение транзисторов 59, 69 концевого тока идеально подходит для комплементарного усилителя, поскольку для компенсации изменений входного напряжения выполняется регулировка смещения концевого тока и концевого тока.Кроме того, поскольку выход усилителя 50 n-типа соединен с выходом усилителя 60 p-типа, некоторый ток от одного усилителя может передаваться на другой усилитель через их выходы. Самосмещение также может исправить это переключение тока. Компаратор с самосмещением работает быстро, потому что он чувствителен как к уровням входного сигнала, так и к наклону уровней сигнала.

    Инвертор 51 принимает выходные сигналы от усилителей 50, 60 и выдает обнаруженную усиленную разность напряжений.Несколько инверторов можно использовать в качестве каскадов усиления для повышения чувствительности.

    Дифференциальное декодирование MLT с использованием только одного источника опорного напряжения

    Изобретатели также поняли, что один из источников опорного напряжения декодера с многоуровневым переходом-3 (MLT-3) предшествующего уровня техники может быть устранен при использовании дифференциальных входов. Поскольку дифференциальные входы всегда инвертируются друг с другом, верхнее задание напряжения эффективно обнаруживает низкие состояния на дополнительном входе, а также верхнее напряжение.

    Например, верхнее опорное напряжение, приложенное к входу RX +, определяет, когда RX + высокий, а RX- низкий. Когда на вход RX- подается такое же верхнее опорное напряжение, он определяет, когда RX- высокий. Поскольку RX + должен быть низким, когда RX- высокий, обнаружение высокого входа RX- также определяет, когда RX + низкий. Следовательно, обнаружение состояний RX + high и RX + low может быть выполнено с помощью одного опорного напряжения, подаваемого на оба входа.

    Один источник опорного напряжения может определять как высокое, так и низкое состояние MLT-3.Когда не обнаруживается ни высокий, ни низкий уровень, то обнаруживается логическое состояние среднего уровня. Для двоичного сигнала требуется только одно опорное напряжение, хотя опорное двоичное напряжение отличается от опорного напряжения MLT-3.

    Двоичное и MLT-декодирование с использованием одного источника опорного напряжения

    РИС. 6 показаны формы сигналов двоичного кода и обнаружения и декодирования MLT-3. Пунктирными линиями показаны уровни опорного напряжения, используемые для обнаружения высоких логических состояний. Двоичный сигнал 90 показывает вход RX +, который является одним из дифференциальных входов.Вход RX- является обратным входу RX +.

    Одно опорное напряжение используется для определения высоких и низких значений. Когда на входе RX + напряжение больше опорного, определяется и сигнализируется высокий уровень. В противном случае обнаруживается и сигнализируется низкий уровень. Задание для двоичных сигналов устанавливается равным половине напряжения источника питания Vcc / 2. Другие значения опорного напряжения можно использовать для различных конфигураций оконечной нагрузки и линии передачи.

    В режиме MLT-3 дифференциальные входы RX +, RX- управляются многоуровневыми сигналами, переходящими между высоким, низким и средним уровнями напряжения.На оба дифференциальных входа подается одно опорное напряжение. Опорное напряжение устанавливается на напряжение между средним и высоким уровнями напряжения. Когда средний уровень находится на уровне Vcc / 2, полезно использовать опорное напряжение 0,55 * Vcc, так как оно немного выше среднего уровня.

    Когда сигнал RX + 92 выше опорного напряжения, сигнализируется высокий уровень RX +. Поскольку RX- является дополнением к RX +, RX- имеет низкий уровень в то время, когда RX + обнаруживает высокий уровень. Аналогично, когда сигнал RX 94 выше того же опорного напряжения 0.55 * Vcc, обнаружен высокий RX-. Поскольку RX- является инверсией RX +, при обнаружении высокого RX- также сигнализируется низкий RX-. Таким образом, обнаруживаются как высокое, так и низкое состояние RX +, хотя используется только одно опорное напряжение.

    сигналов 92, 94 MLT могут быть преобразованы в двоичные сигналы 96 NRZI путем генерации двоичного перехода для каждого перехода сигналов 92, 94 MLT. Поскольку опорное напряжение пересекается либо RX +, либо RX- для каждого перехода, изменения в обнаруженных состояниях RX + и RX- могут использоваться для сигнализации переходов для двоичной формы волны 96.Сигнал обнаружения для RX + может быть объединен логическим ИЛИ с сигналом обнаружения для RX- для получения двоичной формы волны 96.

    Приемник и декодер Binary / MLT-3 — РИС. 7

    РИС. 7 — схема декодера MLT-3 в двоичный код, использующего одно опорное напряжение для определения уровня. Два дополнительных компаратора с самосмещением, такие как описанные для фиг. 5 используются во внешнем интерфейсе декодера по фиг. 7. Первый компаратор 70 с самосмещением сравнивает входное RX + с опорным напряжением и выдает высокий сигнал, когда вход RX + превышает опорное напряжение Vref.Вход RX + подключен, как показано на фиг. 5, но опорное напряжение Vref подключено к другим дифференциальным транзисторам, а не к RX-. Усилители n-типа и p-типа используются параллельно в компараторе 70 с самосмещением для широкого входного синфазного диапазона.

    Второй компаратор 70 ‘с самосмещением идентичен первому компаратору 70 с самосмещением, за исключением того, что он принимает входной сигнал RX-, а не RX +. Для второго компаратора 70 ‘с самосмещением вход RX подключен к дифференциальным транзисторам 56, 66, а не к RX + на фиг.5, в то время как опорное напряжение Vref подключено к другим дифференциальным транзисторам 58, 68, а не к RX-. Второй компаратор 70 ‘с самосмещением выдает высокий сигнал, когда входное RX- превышает опорное напряжение Vref.

    В режиме MLT мультиплексоры 74, 76 просто передают выходные сигналы от компараторов 70, 70 ‘с самосмещением через логический элемент ИЛИ 72. Логический элемент ИЛИ 72 выводит декодированный двоичный сигнал с высоким уровнем, когда либо RX +, либо RX- высокий, превышая опорное напряжение. Vref. Любой переход входов RX +, RX- из высокого или низкого состояния должен проходить через средний уровень.На среднем уровне как RX +, так и RX- находятся на среднем уровне напряжения, и ни один из компараторов 70, 70 ‘с самосмещением не выдает высокий уровень. Таким образом, состояние среднего уровня заставляет логический элемент ИЛИ 72 выводить низкий уровень. Таким образом, каждый переход RX +, RX- вызывает переход выхода логического элемента ИЛИ 72. Переход с высокого уровня на низкий выводится из логического элемента ИЛИ 72, когда либо RX +, либо RX- переходит с высокого уровня на средний уровень. Переход от низкого к высокому уровню BIN_OUT от логического элемента ИЛИ 72 выводится, когда либо RX +, либо RX- переходит от среднего уровня к высокому.Таким образом, декодирование NRZI из MLT-3 в двоичное выполняется устройством, показанным на фиг. 7.

    Декодер преобразования MLT в двоичный код, показанный на фиг. 7 может работать как с двоичными входами, так и с входами MLT-3, что позволяет использовать одну схему как для двоичных, так и для многоуровневых приложений. Значение опорного напряжения Vref изменяется сигналом двоичного режима BIN — MODE для двоичного приема или приема MLT-3. Различное значение опорного напряжения Vref приводит к смещению порога обнаружения до 0,55 * Vcc для приема MLT и до Vcc / 2 для двоичного приема.

    Мультиплексоры 74, 76 также изменяют работу декодера в зависимости от режима приема. Когда BIN_MODE имеет низкий уровень, мультиплексоры 74, 76 передают свои входные данные через логический элемент ИЛИ 72 для декодирования MLT-3. Для двоичного режима, когда BIN_MODE имеет высокий уровень, мультиплексор 74 снова передает сигнал детектирования для RX + через логический элемент ИЛИ 72. Однако мультиплексор 76 блокирует выход детектирования RX от самосмещенного компаратора 70 ‘. Вместо этого мультиплексор 76 выводит постоянный ноль на логический элемент ИЛИ 72. Затем логический элемент ИЛИ 72 просто передает сигнал детектирования RX + от компаратора 70 с самосмещением как двоичный сигнал.Таким образом, как двоичные сигналы, так и сигналы MLT-3 принимаются и декодируются одной и той же схемой.

    Селектор опорного напряжения для двоичных сигналов и MLT-3 — РИС. 8

    РИС. 8 показывает генератор опорного напряжения и селектор для генерации регулируемого опорного напряжения для двоичного обнаружения или обнаружения MLT-3. Резисторы 88, 86, 87 образуют делитель напряжения между источником питания Vcc и землей. Резистор 88 представляет собой резистор 4,5 кОм относительно Vcc, а резистор 87 — резистор 5 кОм относительно земли. Резистор 86 представляет собой резистор на 500 Ом, включенный последовательно между резисторами 88, 87.Резистор 86 является программируемым и может быть настроен для точной настройки пороговых значений.

    При подаче 5-вольтового источника питания ток, протекающий через резисторы 88, 86, 87, генерирует падение напряжения IR, чтобы установить два опорных напряжения. Нижнее напряжение находится на полпути между Vcc и землей, на Vcc / 2 или 2,5 вольта. Верхнее напряжение составляет (5,5 / 10) * 5 В над землей, или 2,75 В, или 0,55 * Vcc. Верхнее напряжение является желаемым Vref для обнаружения MLT-3, а нижнее напряжение — желаемым Vref для двоичного обнаружения.

    Пара передаточных вентилей используется для выбора верхнего или нижнего напряжения делителя напряжения в качестве опорного напряжения Vref. Каждый передающий затвор имеет p-канал и n-канальный транзистор, так что напряжение передается без значительных изменений.

    Передающий вентиль 82 является проводящим, и пока передающий вентиль 84 не проводит, когда сигнал режима BIN — MODE низкий, выбирается верхнее напряжение 0,55 * Vcc в качестве опорного напряжения Vref для режима MLT.Для двоичного режима BIN_MODE имеет высокий уровень, заставляя передающий вентиль 84 проводить ток, но блокируя передающий вентиль 82. В качестве опорного напряжения Vref затем выбирается более низкое напряжение с делителя напряжения, Vcc / 2. Инвертор 78 обеспечивает обратный BIN — MODE для ворот 82, 84 передачи.

    Преимущества изобретения

    Требуется только одно опорное напряжение, даже для многоуровневых входов с тремя уровнями напряжения. Тот факт, что дифференциальные входы дополняют друг друга, используется для устранения второго опорного напряжения.Оба дифференциальных входа сравниваются с одним порогом с использованием одного источника опорного напряжения. Использование только одного опорного напряжения является преимуществом, поскольку при использовании только одного опорного напряжения отклонения между двумя опорными значениями не могут возникнуть. Генерация опорного напряжения может потреблять активную мощность, как при использовании делителя напряжения. Создание меньшего количества ссылок может снизить требуемую мощность и упростить маршрутизацию межсоединений на микросхеме.

    Самосмещение транзисторов с концевым током идеально подходит для комплементарного усилителя, поскольку для компенсации изменений входного напряжения происходит регулировка смещения концевого тока и концевого тока.Поскольку выход усилителя n-типа подключен к выходу усилителя p-типа, некоторый ток от одного усилителя может передаваться на другой усилитель через их выходы. Самосмещение может корректировать любой ток, протекающий от одного усилителя к дополнительному усилителю.

    Декодер преобразования MLT в двоичный код, показанный на фиг. 7 может работать как с двоичными входами, так и с входами MLT-3, что позволяет использовать одну схему как для двоичных, так и для многоуровневых приложений. Один делитель напряжения используется для генерации двух возможных опорных напряжений.Один из этих эталонов выбирается в качестве единственного эталона напряжения, используемого для обнаружения. Опорное напряжение можно отрегулировать для двоичного уровня или уровня обнаружения MLT. Хотя генерируются два источника опорного напряжения, в любой момент времени используется только одно опорное напряжение. Поэтому любое изменение между двумя напряжениями не влияет на обнаружение, поскольку в любой момент времени используется только одно задание.

    Дополнительный приемник PECL реализован на недорогой стандартной КМОП-матрице. Достигается широкий входной диапазон синфазного сигнала, поскольку входной диапазон простирается почти до мощности и земли с использованием дополнительных типов дифференциальных транзисторов.Когда дифференциальные транзисторы первого типа отключаются, дифференциальные транзисторы другого типа остаются включенными для усиления входного сигнала.

    Усилитель самосмещен без использования жестких бистабильных элементов и обратной связи. Если входной сигнал колеблется вперед и назад перед установкой, усилитель сможет отслеживать эти колебания, не попадая в то или иное состояние. Существующее сетевое оборудование, использующее двоичное или многоуровневое кодирование, может использоваться с изобретением. Этот единственный декодер преобразования MLT в двоичный работает либо с двоичными, либо с входными сигналами MLT.

    Приемник имеет гистерис в 100 милливольт и низкий коэффициент заполнения рабочего цикла с симметричным временем нарастания и спада выходов, когда дополнительные усилители буферизированы тремя инверторами. Гистерезис регулируется путем настройки соотношения устройств токового зеркала. Усилители можно оптимизировать для низких, высоких или средних входных напряжений путем регулировки относительных размеров устройств. Компаратор с самосмещением в приемнике PECL обычно использует транзисторы большего размера, чем компаратор с самосмещением в декодере MLT-двоичного кода.

    АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ

    Авторы изобретения предполагают несколько других вариантов осуществления. Например, могут быть заменены другие виды кодирования потоков данных. Могут использоваться более сложные входы с многоуровневым переходом, имеющие более трех уровней. Когда используется больше уровней, различия между опорными напряжениями становятся более критичными. Изобретение по-прежнему может уменьшить количество источников опорного напряжения, необходимых для этих более сложных входных сигналов, что делает возможными более сложные многоуровневые схемы.Генератор опорного напряжения может быть расширен для генерации дополнительных опорных напряжений и выбора одного или нескольких из этих опорных значений, используя дополнительные резисторы в делителе напряжения и дополнительные передаточные вентили для выбора. Дополнительные компараторы с самосмещением могут использоваться параллельно для дополнительных сравнений с дополнительными источниками опорного напряжения. Может использоваться более сложная логика декодирования, чем описанный простой логический элемент ИЛИ.

    Приведенное выше описание вариантов осуществления изобретения было представлено в целях иллюстрации и описания.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    2022 © Все права защищены.
    00000 п. 00000 00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 0000094325 00000 п. 0000094452 00000 п. 0000094582 00000 п. 0000094708 00000 п. 0000094835 00000 н. 0000094983 00000 п. 0000095163 00000 п. 0000095308 00000 п. 0000095466 00000 п. 0000095603 00000 п. 0000095739 00000 п. 0000095894 00000 п. 0000096032 00000 п. 0000096176 00000 п. 0000096308 00000 п. 0000096455 00000 п. 0000096585 00000 п. 0000096721 00000 п. 0000096863 00000 п. 0000097005 00000 п. 0000097142 00000 п. 0000097282 00000 п. 0000097413 00000 п. 0000097547 00000 п. 0000097695 00000 п. 0000097828 00000 п. 0000097966 00000 п. 0000098109 00000 п. 0000098258 00000 п. 0000098410 00000 п. 0000098559 00000 п. 0000098711 00000 п. 0000098847 00000 п. 0000098980 00000 п. 0000099126 00000 п. 0000099270 00000 н. 0000099410 00000 п. 0000099549 00000 н. 0000099680 00000 н. 0000099821 00000 н. 0000099963 00000 н. 0000100116 00000 н. 0000100258 00000 н. 0000100408 00000 н. 0000100561 00000 п. 0000100711 00000 н. 0000100864 00000 н. 0000101011 00000 н. 0000101154 00000 н. 0000101304 00000 п. 0000101468 00000 н. 0000101619 00000 н. 0000101749 00000 н. 0000101885 00000 н. 0000102013 00000 н. 0000102140 00000 н. 0000102270 00000 н. 0000102398 00000 п. 0000102526 00000 н. 0000102657 00000 н. 0000102776 00000 н. 0000102895 00000 н. 0000103049 00000 н. 0000103190 00000 п. 0000103323 00000 п. 0000103454 00000 н. 0000103596 00000 н. 0000103743 00000 н. 0000103886 00000 п. 0000104059 00000 н. 0000104198 00000 п. 0000104337 00000 н. ZP ŖBQ 🙂 ߏ, ​​* k

    драм AM79C873KCW

    DtSheet
      Загрузить

    AMD AM79C873KCW

    Открыть как PDF
    Похожие страницы
    TI DP83848QSQ / NOPB
    NSC DP83848H_07
    NSC DP83846AVHG
    TI DP83848HSQ
    NSC DP83848M_07
    NSC DP83847
    NSC DP83848YB_08
    НБК DP83848K
    NSC DP83848VYB
    DM9161B
    НБК DP83848M
    ICS ICS1890
    НБК DP83848K_07
    TI DP83848IVVX
    TI NSQAU040
    TI DP83848C
    NSC DP83924BVCE
    DM9162 / DM9162I — Davicom Semiconductor Inc.
    DM9162 / DM9162I — Davicom Semiconductor Inc.
    СТМИКРОЭЛЕКТРОНИКА STE100P
    ETC RTL8201
    NSC DP83849IF_08

    dtsheet © 2021 г.

    О нас DMCA / GDPR Злоупотребление здесь

    [PDF] MICRO-LINEAR ML6694CQ — Скачать бесплатно PDF

    Скачать MICRO-LINEAR ML6694CQ…

    Май 1997 г.

    Физический уровень ML6694 * 100BASE-TX с 5-битным интерфейсом ОБЩЕЕ ОПИСАНИЕ

    ХАРАКТЕРИСТИКИ

    ML6694 — это высокоскоростной трансивер физического уровня, который обеспечивает 5-битный (или символьный) интерфейс для передачи данных по неэкранированной витой паре. ML6694 хорошо подходит для приложений повторителей, использующих контроллеры повторителей с 5-битным интерфейсом. ML6694 также может использоваться в приложениях FDDIover-медь.

    ML6694 объединяет восстановление / генерацию тактовой частоты 125 МГц, адаптивную коррекцию приема, коррекцию дрейфа базовой линии и передатчик MLT-3 / 10BASE-T.

    5-битный (или символьный) параллельный интерфейс Соответствует стандарту IEEE 802.3u 100BASE-TX Соответствует стандарту ANSI X3T12 TP-PMD (FDDI) Решение 10BASE-T / 100BASE-TX с одним разъемом при использовании с внешним портом 10 Мбит / с PHY 125 МГц Восстановление / генерация тактовой частоты приема Базовая коррекция дрейфа Адаптивное выравнивание и кодирование / декодирование MLT-3 Поддерживает полнодуплексный режим

    ■ ■ ■

    ■ ■ ■

    БЛОК-ДИАГРАММА (конфигурация выводов PLCC)

    * Некоторые пакеты уже готовы Of Life по состоянию на 1 августа 2000 г.

    TXC

    СИНТЕЗАТОР ЧАСОВ

    40

    10BTTXINN

    44

    10BTTXINP

    41

    TSOUTP 2 3 4 5 6

    0003

    TSOUTP 2 3 4 5 6

    TSOUTP 2 3 4 5 6

    TSOUTP 2 3 4 5 6

    TSOUTP NRZI И NRZI TO MLT-3 ENCODER

    13 15

    31

    NRZI TO NRZ DECODER

    RSM4

    TPINP EQUALIZER BLW CORRECTION MLT-3 DECODER LOOPBACK M2

    TPINN CMREF RGMSET SDO

    RSM2

    38 37 39 30 24

    RSM1 RSM0

    ЛОГИКА УПРАВЛЕНИЯ

    25

    42

    PWRDN

    TSM0

    SEL10 / 100

    8

    RTSET

    34

    TSM1

    ЧАСЫ И ВОССТАНОВЛЕНИЕ ДАННЫХ 16

    100BASE-TX / 10BASE-T ДРАЙВЕР ВИНТОВАЯ ПАРА

    9000

    КОНФИГУРАЦИЯ

    TSM0

    TSM1

    TSM2

    TSM3

    TSM4

    AGND1

    TXC

    AVCC1

    LPBK

    AVCC1

    LPBK

    9BTTX2

    4

    3

    2

    1

    44

    43

    42

    41

    40

    PWRDN

    90 002 7

    39

    CMREF

    RSM4

    8

    38

    TPINP

    RSM3

    TPOUTP

    13

    33

    0003

    0003

    0003

    0003

    0002

    15

    31

    RTSET

    RXC

    16

    30

    RGMSET

    DGND3

    17

    29

    NC

    18

    000

    000 21

    000 23

    24

    25

    26

    27

    28

    AVCC3

    34

    NC

    12

    RSM1

    NC

    DVCC1
