Низкоомные чип резисторы для шунтов сопротивлением 0.

5 0.1 0.01Ом 0.001Oм SMD шунты 4Вт
Типоразмер Сопротивление Температурный
коэффициент
сопротивления
Мощность Маркировка Склад Заказ
0402 0,1Ом ± 1% ±600 ppm/°C 0,06 Вт
RTT02 0R1 F
0603 0,01Ом ± 1% ±100 ppm/°C 0,33 Вт RLP16K R010 F
0603 0,05Ом ± 1% ±150 ppm/°C 0,25 Вт RCC16 R050 F
0603
0,1Ом ± 1%
±150 ppm/°C 0,25 Вт RCC16 R100 F
0805 0,1Ом ± 1% ±250 ppm/°C 0,25 Вт RLC20K R100 F
0805 0,22Ом ± 1% ±250 ppm/°C 0,25 Вт
RLC20 R220 FTP
0805 0,47Ом ± 1% ±100 ppm/°C 0,25 Вт RLC20K R470 FTP
Цены в формате  . pdf,  .xls Купить
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 0805.

Резисторы мощностью 1Вт сопротивлением меньше 0,1Ома

Цены в формате  .pdf,  .xls Купить
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук резисторов типоразмера 2512.

Резисторы мощностью 2Вт сопротивлением меньше 0,01Ома

Цены в формате  .pdf,  .xls Купить
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук LR2512

Чип резисторы мощностью 4Вт сопротивлением 0,01Ома и 0,001Ома

Цены в формате  . pdf,  .xls Купить
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 штук LR2725 и 1000 штук LR2728.

Размеры резисторов для шунтов SMD исполнения

Тип Мощность Диапазон сопротивлений L W H a
04020,06 Вт(60…200)х0,001 Ом1,0 мм ±0,1 мм0,5 мм ±0,05 мм0,3 мм ±0,1 мм0,2 мм ±0,15 мм
06030,25 Вт(51…100)х0,001 Ом1,6 мм ±0,1 мм0,8 мм ±0,1 мм0,50 мм ±0,1 мм0,3 мм ±0,1 мм
0805 0,125 Вт (10…1000)х0,001 Ом 2,0 мм ±0,1 мм 1,25 мм ±0,1 мм 0,50 мм ±0,05 мм 0,4 мм ±0,2 мм
2512 1 Вт (10…1000)х0,001 Ом 6,35 мм ±0,1 мм 3,2 мм ±0,1 мм 0,55 мм ±0,05 мм 0,6 мм ±0,2 мм
LR2512 2 Вт (0,5…4,0)х0,001 Ом 6,24 мм ±0,25 мм 3,30 мм ±0,25 мм 0,78 мм ±0,25 мм 1,88 мм ±0,25 мм
LR2512 2 Вт (4,1…75,0)х0,001 Ом 6,24 мм ±0,25 мм 3,30 мм ±0,25 мм 0,64 мм ±0,25 мм 1,12 мм ±0,01 мм
LR27254 Вт(0,2. …3)х0,001 Ом6,24 мм ±0,25 мм6,45 мм ±0,25 мм1,09 мм ±0,25 мм2,15 мм ±0,01 мм
LR27284 Вт(4….50)х0,001 Ом6,706 мм ±0,25 мм7,188 мм ±0,25 мм0,991 мм ±0,25 мм1,143 мм ±0,25 мм

Маркировка низкоомных резисторов

Резисторы SMD исполнения сопротивлением менее одного ома маркируются с использованием символа R обозначающего децимальную точку. После символа R обозначается номинал сопротивления соответствующий фактическому значению.

Сравнительные характеристики низкоомных чип резисторов

Типоразмер Тип подложки Номинальная мощн. при 70°С Рабочее напряжение Максимально допустимое напряжение Диапазон рабочих температур Температурный коэффициент сопротивления
0402Керамика0,06 Вт50 В100 В-55…+155°С±600 ppm/°С
0603Керамика0,25 Вт500 В в течении 1 мин-55…+125°С±250 ppm/°С и менее
0805 Керамика 0,125 Вт 150 В 300 В -55…+125°С ±600 ppm/°С
2512 Керамика 1,0 Вт 200В 400 В -55…+125°С ±600 ppm/°С
LR2512 Металлический сплав 2,0 Вт  500 В в течении 1 мин -55…+170°С ±50 ppm/°С и менее
LR2725Металлический сплав4,0 Вт500 В в течении 1 мин-55…+170°С±50 ppm/°С и менее
LR2728Металлический сплав4,0 Вт500 В в течении 1 мин-55…+170°С±25 ppm/°С и менее

Технические характеристики низкоомных металлических резисторов

Тип Диапазон сопротивлений Температурный коэффициент сопротивления Номинальная мощность Номинальный ток Ток перегрузки Диапазон рабочих температур
RTT02(60…200)x0,001 Ом±600 ppm/°С0,06 Вт1,58 А3,95 А-55…+155°С
RLP1610×0,001 Ом±100 ppm/°С0,33 Вт5,74 А-55…+155°С
RCC16(51…100)x0,001 Ом±250 ppm/°С0,25 Вт1,58. ..2,75 А-55…+125°С
RLC20(51…3300)x0,001 Ом±250 ppm/°С0,25 Вт0,27…2,33 А-55…+125°С
LR2512 (0,5…3)x0,001 Ом ±50 ppm/°С 2 Вт 63 А 141 А -55…+170°С
(3,1…6,9)x0,001 Ом ±25 ppm/°С 2 Вт 63 А 141 А -55…+170°С
(7,0…75)x0,001 Ом ±15 ppm/°С 2 Вт 63 А 141 А -55…+170°С
LR2725(0,2….3)х0,001 Ом±50 ppm/°С4 Вт126 А252 А-55…+170°С
LR2728(4….50)х0,001 Ом±25 ppm/°С4 Вт31 А63 А-55…+170°С

Резисторы сопротивлением 1 ом и выше представлены в соответствующих разделах электронного каталога компонентов для поверхностного монтажа. Самые миниатюрные размеры имеют чип резисторы 0402 5%, 0402 1% и 0603 5%, 0603 1%. SMD резисторы 0805 5%, 0805 1%; 1206 5%, 1206 1% имеют большие размеры однако позволяют рассеять большую мощность, наибольшую мощность рассеивают чип резисторы 2512 5% и 2512 1%. Для высоковольтных применений изготавливаются высокоомные чип резисторы 0805.

Технические характеристики и маркировка низкоомных чип резисторов серии RL и LR производителя Yageo

Технические характеристики и маркировка низкоомных чип резисторов на металлизированной подложке серии RLP производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RLC производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RCC производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RTT производителя RALEC

Технические характеристики и маркировка низкоомных чип резисторов на подложке из металлического сплава

Технические характеристики и маркировка низкоомных чип резисторов 2725 4Вт 0,01Ома 0,001Ома

Производитель — KAMAYA, GCT

Корзина

Корзина пуста

SMD резисторы.

Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMD резисторы

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Электрический паяльник с регулировкой температуры

Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо  две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 100 равно 45 Ом
  • 273 = 27 х 103 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 103 равно 173000 Ом (173 кОм)



Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные)  в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

ARCOL — резисторы проволочные, тонко

Резисторы в алюминиевом корпусе для монтажа на радиатор HS

Мощные проволочные резисторы ARCOL серии HS, предназначенные для монтажа на радиатор. Отличаются высокой надежностью и стабильностью в работе. Способны рассеивать мощность до 300 ватт. Серия HS очень широко используется в электротехнике.

• Рассеиваемая мощность: от 10 Вт до 300 Вт
• Сопротивления: от R005 до 100K
• Допустимые отклонения: от ±1% до ±10%
• Модели: HS10, HS15, HS25, HS50, HS75, HS100, HS150, HS200, HS250, HS300
Подробное описание

Резисторы в алюминиевом корпусе для монтажа на радиатор HSW600

Резистор HSW600 изготовлен в соответствии с требованиями MIL 18546 и IEC 115. HSW монтируется на радиатор, трубки присоединяются для оптимизации водяного охлаждения. Несмотря на компактный корпус рассеивание мощности составляет 600 Ватт.

• Рассеиваемая мощность: 600 Вт
• Сопротивления: от R1 до 30K
• Допустимые отклонения: ±5%
Подробное описание

Прецизионные пассивированные чип-резисторы ACPP

При изготовлении пассивированных чип-резисторов ACPP используется прецизионная тонкопленочная технология с точностью до ± 0,1% и 15 ppm / ºC. Резисторы имеют расширенный омический диапазон. Они пассивированы для высокой влажности и полностью соответствуют требованиям RoHS.

• Рассеиваемая мощность: от 0.063 Вт до 0.5 Вт
• Сопротивления: от 49R9 до 1M5
• Допустимые отклонения: 0.1%, 0.25%, 0.5%
Подробное описание

Осевые кремниевые резисторы серии ACS

Осевой резистор с кремниевым покрытием — высокого качества и при этом с низкой ценой. Обладая ядром из оксида алюминия высокой чистоты, ACS рассеивает больше энергии, чем большинство его конкурентов.

• Рассеиваемая мощность: от 1 Вт до 10 Вт
• Сопротивления: от R01 to 100K
• Допустимые отклонения: ±1%, ±5%, ±10%
Подробное описание

Прецизионные резисторы серии APC

Резисторы серии APC от ARCOL выполнены по прецизионной технологии тонкой пленки для достижения очень низких допусков до ± 0,01% и используют миниатюрный чип размером 0201.

• Рассеиваемая мощность: от 1/32 Вт до 1/2 Вт
• Сопротивления: от 1R до 3M
• Допустимые отклонения: ±0.01%
Подробное описание

Толстопленочные резисторы серии ARC1

Универсальные неиндуктивные высоковольтные резисторы с толстой пленкой, доступны в конформных или стеклянных покрытиях. Предназначены для широкого диапазона применений, включая медицинское испытательное оборудование, высоковольтные источники питания и различные узкоспециализированные приборы.

• Рассеиваемая мощность: от 1 Вт до 10 Вт
• Сопротивления: от 200R до 30G
• Допустимые отклонения: от ±0.1% до ±10%
Подробное описание

Толстопленочные резисторы серии ARC2

Прецизионные высоковольтные резисторы для монтажа на печатную плату. Комбинация из жесткого TCR, низких допусков и высоких омических значений делают их практически уникальными на рынке.

• Рассеиваемая мощность: от 3,8 Вт до 17 Вт
• Сопротивления: от 400R до 30G
• Допустимые отклонения: от ±0.1% до ±10%
Подробное описание

Толстопленочные резисторы серии ARC3

Трубчатые резисторы с винтовыми контактами и очень высокой точностью, высокими омическими значениями.

• Рассеиваемая мощность: от 11 Вт до 105 Вт
• Сопротивления: от 2R до 25G
• Допустимые отклонения: от ±0.1% до ±10%
Подробное описание

Низкопрофильные проволочные резисторы в металлическом корпусе ARF

Гибкая конструкция с высокой импульсной способностью, идеально подходящая для применения в инверторах/преобразователях. Повышенные уровни мощности могут быть достигнуты при установке радиатора.

• Рассеиваемая мощность: от 150 Вт до 600 Вт
• Сопротивления: от 2R2 до 1K1
• Допустимые отклонения: ± 5%
Подробное описание

Мощные резисторы серии HD

Серия HD от ARCOL обычно выбирается для динамического торможения, где требуется высокий импульсный нагрузочный резистор.

• Рассеиваемая мощность: от 200 Вт до 750 Вт
• Сопротивления: от R9 до 3K1
• Допустимые отклонения: ±5%, ±10%
Подробное описание

Толстопленочные цилиндрические резисторы серии HTS

Осевой высоковольтный неиндуктивный резистор в прочном эпоксидном покрытии, сочетает очень высокую стабильность с очень высокими омическими значениями.

• Рассеиваемая мощность: от 0,5 Вт до 9 Вт
• Сопротивления: от 100K до 1G
• Допустимые отклонения: от ±0.5% до ±10%
Подробное описание

Прецизионный металлический пленочный резистор серии MRA

Стабильные пленки напыляют на стержни из оксида алюминия высокой чистоты, затем покрывают эпоксидной смолой для защиты от любых внешних воздействий.

• Рассеиваемая мощность: от 0.125 Вт до 2 Вт
• Сопротивления: от R1 до 10M
• Допустимые отклонения: от ±0.05% до ±1%
Подробное описание

Углеродные композиционные резисторы серии RCC

Твердотельные углеродные резисторы, предназначенные для рассеивания высокой энергии. Они не являются индуктивными и сочетают в себе высокие импульсные характеристики с отличной стабильностью.

• Рассеиваемая мощность: от 0.25 Вт до 0,5 Вт
• Сопротивления: от 1R до 22M
• Допустимые отклонения: ±5%, ±10%, ±20%
Подробное описание

Резисторы SMD с проволочной обмоткой серии RWS

Уникальная разработка ARCOL для удовлетворения растущих требований к мощности для компонентов поверхностного монтажа, с оптимизированной тепловой конструкцией для большей эффективности и повышенной производительности.

• Рассеиваемая мощность: от 0.5 Вт до 10 Вт
• Сопротивления: от R005 до 50K
Подробное описание
Подробное описание

Толстопленочные резисторы серии UT

Трубчатый высоковольтный резистор предназначенный для обработки импульсной энергии с высоким напряжением и экстремальными значениями сопротивления.

• Рассеиваемая мощность: от 20 Вт до 100 Вт
• Сопротивления: от 10R до 10T
• Допустимые отклонения: ±1%, ±2%, ±5%, ±10%
Подробное описание

Стекловидные эмалированные резисторы серий V и VT

Резистор серии V c обмоткой защищенной стекловидной эмалью, идеально подходит для высокоуровневых импульсных применений. Является высоконадежным, выдерживает неблагоприятные условия.
Резистор серии VT похож на V, но имеет ленту с кромкой, чтобы увеличить мощность в корпусе меньшего размера. Значения резисторов, следовательно, ниже, чем у его проводной серии V.

• Рассеиваемая мощность: от 3 Вт до 625 Вт
• Сопротивления: от R02 до 100K
• Допустимые отклонения: ±1%, ±2%, ±5%, ±10%
Подробное описание

Резисторы из нержавеющей стали серии TFBR

Серия TFBR от ARCOL обеспечивает высокую плотность мощности в низкопрофильной упаковке, разработана для легкой сборки и оснащена различными типами клемм. Технология пленки обеспечивает высокую частотную работу из-за ее низких характеристик индуктивности. Дополнительное преимущество высокой мгновенной импульсной мощности также делает TFBR подходящим для требований торможения и разрядки.

• Рассеиваемая мощность: от 100 Вт до 900 Вт
• Сопротивления: от 5R до 680R
Подробное описание

проволочный; измерительный, прецизионный; THT; 5мОм; ±5% доставка по Украине

Производитель: SR Passives
Вид резистора: измерительный;
прецизионный;
Выводы: radial;
радиальные;
Диаметр: 2,5мм;
2. 5мм;
Монтаж: THT
Погрешность: ±5%
Рабочая температура: -40…200°C
Рабочий ток макс.: 15А
Сопротивление: 5мОм
Тип резистора: проволочный
PDF:

Резистор: проволочный; измерительный, прецизионный; THT; 5мОм; ±5%.

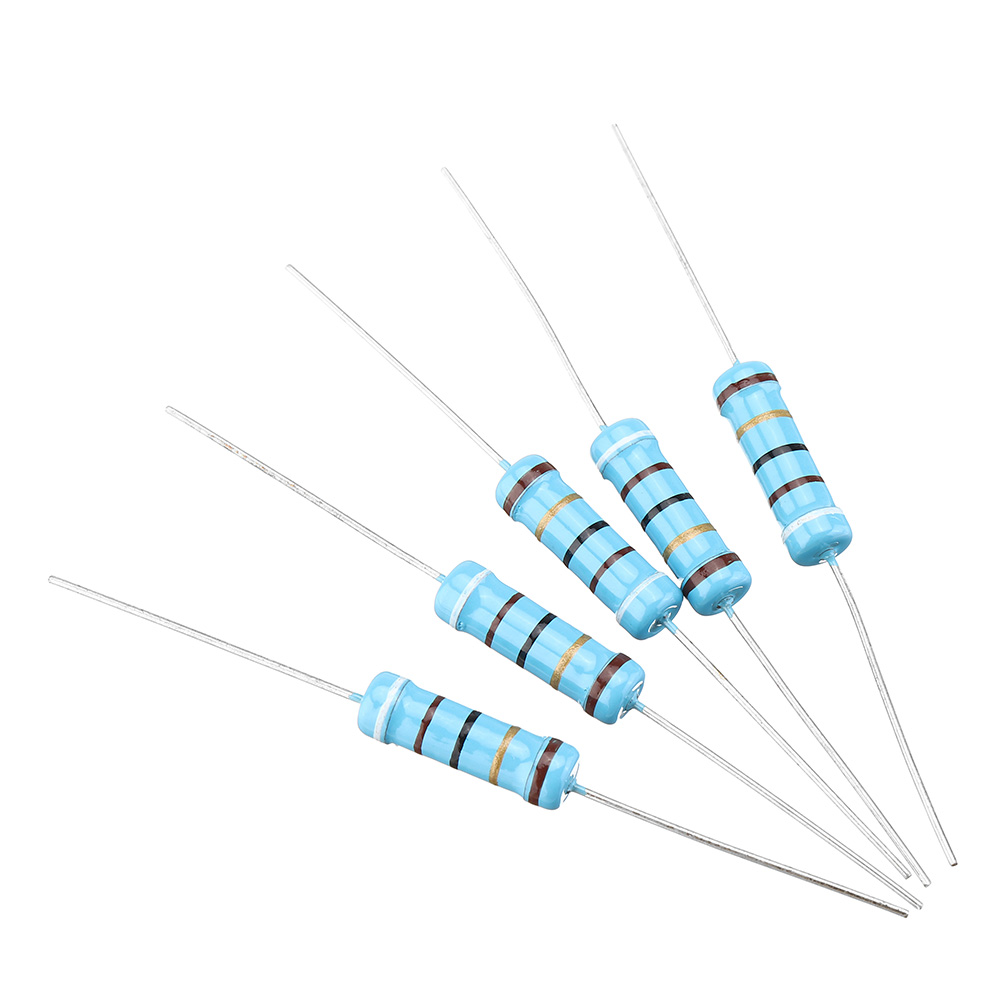

Простая и быстрая проверка резистора мультиметром

Рубрика: Статьи обо всем, Статьи про радиодетали, Электрические измерения Опубликовано 01.03.2020   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 1 076

Проверить номинал резистора можно с помощью измерения сопротивления (омметр).

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Единица обозначает две ситуации. Если у резистора сопротивление выше, чем выбранный предел, мультиметр покажет зашкаливающее значение. Так же единица обозначает, что прибор не видит радиодеталь или есть плохой контакт между щупами и деталью.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Неисправный резистор труднее всего диагностировать. Он может быть как пробитым (короткое замыкание) так и с обрывом. Проблема в том, что если вы не знаете маркировку или у вас нет схемы, определить неисправную деталь будет труднее.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Если сопротивление очень высоко, аккумулятора и измеряемых цепей мультиметра не хватит для таких высоких значений. И прибор покажет обрыв.

Если требуется проверить резистор на плате, лучше выпаивайте один контакт, иначе прибор будет показывать ложные значения. Другие радиодетали на плате будут шунтировать и вносить свои искажения при измерениях.

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

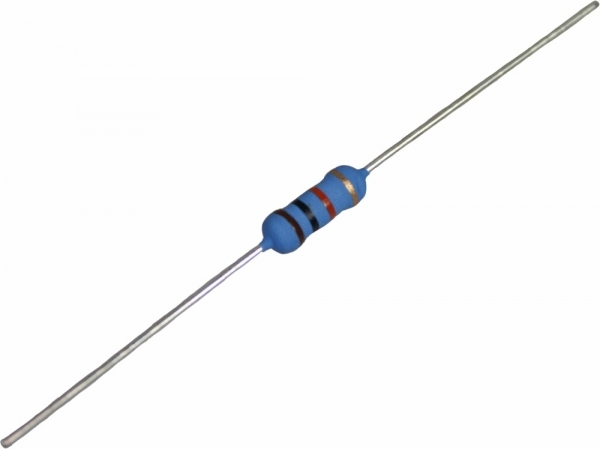

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности.

SMD в виду своих габаритов маркируются цифрами.


Post Views: 1 076

50PCS 2512 SMD резистор 1% сплав резистор 2W 0005R 0005 ohm 5mR R005: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Протестировано перед отправкой. Ссылка на упаковку ♥ Справочная масса: 0,05 кг (0,11 фунта).
  • Обычно расчетное время доставки: 7-24 дней (отслеживается) —— Мы также обеспечиваем ускоренную доставку через DHL или UPS: 2-7 дней (без учета времени обработки).
  • Если сумма заказа в нашем магазине превышает 120 долларов США, мы бесплатно воспользуемся услугой ускоренной доставки.
  • Продукты редкого типа предоставляют —— ключевое слово для поиска или модель продукта, такую ​​как «RF-кабель» или «разъем» в нашем магазине, вы можете найти некоторые продукты редкого типа.. Или без колебаний отправьте нам электронное письмо с моделью продукта, мы отправим вам ссылку напрямую.
  • Мы придаем большое значение сотрудничеству с каждым клиентом. Любой вопрос, пожалуйста, не стесняйтесь обращаться ко мне. Желаю отличного дня!
]]>
Характеристики данного продукта
Фирменное наименование Phoncoo
Ean 5303396751552
Номер детали phICa10231
Размер 50 шт.
Код UNSPSC 32121600

r005% 20 Паспорт резистора и примечания по применению

SK30A

Абстракция: SK43A SK14A SK16A SK572 SK3329 SKL14 SK3V3 SK3864 sk24v
Текст: нет текста в файле

КОД МАРКИРОВКИ SMD R05

Аннотация: маркировка SMD CODES 1002 103 резисторов в упаковке 10k smd SMD резисторы коды smd код R05 RN73 КОД МАРКИРОВКИ smd R05 RN73 маркировка 1003 smd резистор smd код маркировка r5
Текст: нет текста в файле

2006 — РН73Б

Аннотация: RN73 RN73C
Текст: нет текста в файле

AR02

Абстракция: AR05 ar06 AR03 AR12 4R70 AR10 viking AR
Текст: нет текста в файле

2012 — пленочная лента для электроники 3M

Аннотация: RNCF0201
Текст: нет текста в файле

резистор 5м ом

Аннотация: резистор миллиом cgs плакированный резистор 5w 120 ом j меггитт керамический резистор керамический резистор 5w меггитт 5w 5w резистор 10 ом керамический резистор 5w 22 ом
Текст: нет текста в файле

2010 — Весло

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

2012 — RNCF0201

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF SK3463 R-025 SK3863 R-001 SK3864 R-036 SK7951 SK7952 SK30A SK43A SK14A SK16A SK572 SK3329 SKL14 SK3V3 sk24v
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF
2007 — КОД МАРКИРОВКИ SMD R05

Аннотация: КОД МАРКИРОВКИ smd R05 КОД МАРКИРОВКИ SMD 103 5r11 КОДЫ МАРКИРОВКИ SMD 1002 5r11 КОД МАРКИРОВКИ SMD 103 резистор код SMD R05
Текст: нет текста в файле


Оригинал
PDF 10 частей на миллион 10 частей на миллион / КОД МАРКИРОВКИ SMD R05 КОД МАРКИРОВКИ smd R05 КОД МАРКИРОВКИ SMD 103 5r11 маркировка SMD CODES 1002 5r11 smd SMD MARKING CODE 103 резистор smd код R05

Оригинал
PDF 10 частей на миллион / КОД МАРКИРОВКИ SMD R05 маркировка SMD CODES 1002 103 резистора в упаковке 10к smd Коды резисторов SMD smd код R05 RN73 КОД МАРКИРОВКИ smd R05 Маркировка РН73 1003 smd резистор маркировка кода smd r5
2008 — резисторы SMD коды

Реферат: 103 резистора в упаковке 10к SMD резисторы 162 Ом МАРКИРОВКА smd R05 smd маркировка 1002-катушка rn73 маркировка smd 634 49R9 маркировка smd 619 JIS-C-5202-5
Текст: нет текста в файле


Оригинал
PDF 10 частей на миллион 10 частей на миллион / Коды резисторов SMD 103 резистора в упаковке 10к smd Резисторы SMD 162 Ом КОД МАРКИРОВКИ smd R05 smd маркировка 1002 — катушка rn73 маркировка smd 634 49R9 маркировка smd 619 JIS-C-5202-5

Оригинал
PDF 10 частей на миллион / RN73B RN73 RN73C
2006 — SMD 1206 РЕЗИСТОР 100 ОМ

Аннотация: резистор РН73 РН73
Текст: нет текста в файле


Оригинал
PDF 10 частей на миллион / SMD 1206 РЕЗИСТОР 100 ОМ rn73 резистор RN73
2008 — КОД МАРКИРОВКИ SMD R05

Аннотация: КОД МАРКИРОВКИ SMD 103 КОД МАРКИРОВКИ резистора smd R05 КОД МАРКИРОВКИ SMD 619 маркировка КОДЫ SMD 1002 маркировка smd 634 код smd R05 маркировка smd 806 код SMD 25r маркировка RN73
Текст: нет текста в файле


Оригинал
PDF 10 частей на миллион 10 частей на миллион / КОД МАРКИРОВКИ SMD R05 SMD MARKING CODE 103 резистор КОД МАРКИРОВКИ smd R05 КОД МАРКИРОВКИ SMD 619 маркировка SMD CODES 1002 маркировка smd 634 smd код R05 маркировка smd 806 SMD код 25r Маркировка РН73

Оригинал
PDF MIL-STD-202F JIS-C-5202-7 45 минут JIS-C-5202-6 AR02 AR05 ar06 AR03 AR12 4R70 AR10 викинг AR
EIA1210

Аннотация: eia0603 EIA0402 EIA2512 AR03 AR02 AR13 AR12 AR10 AR05
Текст: нет текста в файле


Оригинал
PDF EIA1210 EIA2010 EIA2512 1/10 Вт 1/16 Вт 1/32 Вт 10 частей на миллион 15 частей на миллион 25 частей на миллион 50 частей на миллион EIA1210 eia0603 EIA0402 EIA2512 AR03 AR02 AR13 AR12 AR10 AR05
2012 — RNCF0201

Резюме: RNCF
Текст: нет текста в файле


Оригинал
PDF RNCF0201 RNCF0402 100 частей на миллион 50 частей на миллион 25 частей на миллион 15 частей на миллион 10 частей на миллион RNCF

Оригинал
PDF RNCF0201 RNCF0402 pp32W 100 частей на миллион 50 частей на миллион 25 частей на миллион 15 частей на миллион 10 частей на миллион 20 кпк Пленочная лента для электроники 3M
2010 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF
Снижение номинальных характеристик резисторов SMD 1 Вт

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF 1000 / R F0733 Снижение номинальных характеристик резисторов SMD на 1 Вт

Оригинал
PDF
2011 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF
2013-1150 микросхема резистора

Аннотация: mac0.1j 100v
Текст: нет текста в файле


Оригинал
PDF Resisto00 1150 резистор микросхема mac0.1j 100 В
2005 — Микросхема резистора УниОм

Резюме: код маркировки E96 RP-06 резистор uni-ohm ЧИП-РЕЗИСТОРЫ uniohm STD-202 МЕТОД 304 Uniohm RP20 усилие отслаивания RP04
Текст: нет текста в файле


Оригинал
PDF 50 частей на миллион 300 мм / мин От 20 до 80 г Чип резистор UniOhm код маркировки E96 RP-06 резистор уни-ом ЧИП-РЕЗИСТОРЫ uniohm STD-202 МЕТОД 304 Uniohm RP20 сила отслаивания RP04

Оригинал
PDF
2012 — Маркировочный код R05

Реферат: CR05 Резисторный термопринтер CR13
Текст: нет текста в файле


Оригинал
PDF 10 вечера / 15 вечера / 25 вечера / 50PPM / 1/10 Вт 03-сен-2012 Маркировочный код R05 CR05 резистор термопринтер CR13
2013 — резисторы HTR

Аннотация: R005
Текст: нет текста в файле


Оригинал
PDF
smd R005

Реферат: маркировка smd SMD резисторов SL 1 Вт, снижение номинальных характеристик резистора R005 0. Резистор на 25 ватт, миллиом, резистор на 0,005 ом, на 5 ватт, резистор на 1 ом, 500 ватт, 2 ватта, резистор smd, Meggitt SL1
Текст: нет текста в файле


Оригинал
PDF 50 частей на миллион / UL94V / ASTM F0732 smd R005 smd маркировка SL Снижение номинальных характеристик резисторов SMD на 1 Вт R005 резистор 0,25 Вт резистор миллиом Резистор 0,005 Ом 5 ​​ватт Резистор 1 ом 500 ватт Резистор smd 2 ватт Meggitt SL1
R005

Аннотация: Резистор Meggitt CGS cgs R047 Резисторы меггитта SBL серии R051 индуктивные резисторы cgs меггитта Безиндуктивный резистор Meggitt CGS
Текст: нет текста в файле


Оригинал
PDF F0496 R005 Meggitt CGS cgs резистор R047 резисторы меггитта Серия SBL R051 индуктивный резисторы cgs меггитта Неиндуктивный резистор Meggitt CGS

Оригинал
PDF RNCF0201 RNCF0402 100 частей на миллион 50 частей на миллион 25 частей на миллион 15 частей на миллион 10 частей на миллион 20 кпк
2012 — RNCF0201

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF RNCF0201 50/100 частей на миллион / 100 частей на миллион 50 частей на миллион 25 частей на миллион 10 частей на миллион

Применение резистора R005 для автомобилей

Условия сделки
Клиенты обязаны соблюдать следующие условия сделки в процессе заказа и доставки.shenzhen weixinye electronic Co. Ltd. в Шэньчжэне оставляет за собой право изменять эти условия без предварительного уведомления. При оформлении заказа через наш сайт или по телефону внимательно ознакомьтесь со следующими условиями:

1. Без указанных примечаний цены на товары компании не включают различные налоги и сборы за доставку.

2. Пожалуйста, четко и точно укажите свое настоящее имя, адрес и контактную информацию. weixinye electronic co., ltd не несет ответственности за задержку или невыполнение заказа в связи со следующими обстоятельствами:

a.Заказчики предоставляют неверное сообщение или неизвестный адрес;
б. Никто не расписывается за доставленные товары и штрафы за дублирование доставки и связанные с этим последствия;
c. Форс-мажорные обстоятельства, такие как: стихийные бедствия, военное положение, возникшая война.

3. Безопасность: Заказываете ли вы товары по телефону или через Интернет, мы гарантируем безопасность транзакций.

4. Конфиденциальность: weixinye electronic co., Ltd уважает вашу конфиденциальность, в любом случае мы не раскрываем и не продаем вашу личную информацию и информацию о заказах третьим лицам (за исключением передачи национальных судебных органов). Мы получаем всю информацию о клиентах на веб-сайте или по телефону только для обработки вашего заказа.

5. Надзор за клиентами: weixinye electronic co., Ltd надеется, прилагая неустанные усилия, предоставить клиентам лучший сервис. weixinye electronic co., ltd принимает на себя надзор за клиентами в течение всего процесса предоставления услуг для клиентов.

6. Разрешение споров: в случае возникновения спора между клиентом и weixinye electronic co., Ltd, они могут разрешить его в соответствии с установленным соглашением обеих сторон в то время или соответствующим законом, и любая сторона может подать иск в окружной суд Футян. в Шэньчжэне.

weixinye electronic co., Ltd обязательство:
Мы поддерживаем идею продаж высокого качества с низкой ценой, легкостью и удовлетворением для вас. Товары, которые мы продаем, и товары, которые вы приобрели лично, имеют одинаковую гарантию качества. Товары с гарантией качества будут реализованы в соответствии с обязательствами по гарантии, а другие товары будут реализованы в соответствии с соответствующими положениями или конкретными инструкциями. Пакет для товаров не взимает никаких комиссий.
Особые примечания:
1. Если ваши приобретенные товары имеют проблемы с качеством в течение указанного времени и требуют возврата или обмена, пожалуйста, свяжитесь с нашими сотрудниками службы поддержки клиентов вовремя. После согласия компании вы можете отправить его обратно в отдел послепродажного обслуживания экспресс-почтой согласно оперативной информации. Если вы отправляете товар напрямую в нашу компанию без телефона, наша компания имеет право отклонить вашу заявку.
2. В начале доставки мы проверяем целостность упаковки продукции.Когда вы получаете товар, пожалуйста, внимательно проверьте на месте, соответствуют ли счета-фактуры, товары и товарная накладная, если вы обнаружите недостающие или поврежденные товары и т. Д., Пожалуйста, свяжитесь с отделом обслуживания клиентов нашей компании на месте, то есть доставляющий персонал все еще присутствует; Если вы обнаружили, что упаковка повреждена или товар был поврежден при транспортировке и т. Д., Пожалуйста, укажите на месте и откажитесь принять, а затем позвоните в нашу службу поддержки клиентов, если вы подписали или кто-то другой поможет вам подписать, внешняя упаковка товаров, количество и содержание считаются правильными, и наша компания не будет их обрабатывать.Поэтому, пожалуйста, подтвердите внешний вид чипов и модуля, прежде чем принять.

CLS321-R005-FE ASJ | Дистрибьютор Rutronik24

  1. Дом
  2. Прецизионный чип-резистор
  3. Прецизионный чип-резистор ASJ

LO1206 0,005R 1% 1W TK75
Поставщик: Код соответствия ASJ
: RC12060,005R1%
Rutronik No.: WPR4844
Штучная упаковка: 4000
MOQ: 4000
упаковка: 1206
Упаковка: REEL
Сопротивление резистора
0,005 Ом
Темп. Коэфф.
75 частей на миллион
Res.допуск
1%
Номинальная мощность
1 Вт
Мин. Рабочая температура.
-55 ° С
Макс.oper.temp.
170 ° С
Автомобильная промышленность
СМОТРЕТЬ ДАННЫЕ.
Пакет
1206
Бессвинцовый Определение.
10
Упаковка
Катушка
ECCN
EAR99
Таможенный тариф №
85332100000
Страна
Сингапур
Код ABC
С
Поставщик Срок выполнения
36 недель

С товарами в вашей корзине вы можете отправить нам заказ или, если у вас возникнут дополнительные вопросы, запрос, не имеющий обязательной силы.

RW0S6BBR470FET, RW0S6BBR470FET pdf 中文 资料, RW0S6BBR470FET 引脚 图, RW0S6BBR470FET 电路 -Datasheet- 电子 工程 世界

Общие

RC

Углеродный состав (0,25 и 0,5 Вт)

RC

Керамический состав (0,5 Вт и выше)
Поверхностный монтаж
RF

Металлическая пленка Стандартное утопленное основание

Крепление RW на пьедестале

Питание Проводная и Low ValueRP

Power Film серии RC: углеродный состав (1/4 и 1/2 ватта)

RM

High Voltage TRhicCk FiSlmeries: керамический состав (более 1/2 Вт) Гибкий

RF Series: металлическая пленка J-bend

RW Серия: проволочная обмотка

RP Серия: силовая пленка

RM Серия: высоковольтная толстопленочная

F e at ures

• Допуск 1%, 5%, 10%, в зависимости от конструкции

• Двенадцать номинальных мощностей

• Семь размеров корпуса

• Две монтажные конструкции для соответствия вашему процессу пайки

• Пять технологий силовых резисторов для оптимизации рабочих характеристик —

mance:

1. Углеродно-керамический состав для защиты от перенапряжения и низкой индуктивности

2. Металлическая пленка для высокого омического сопротивления и низкой ТС.

3. Проволочный элемент для пускового тока в сочетании с низкими омическими значениями.

Значения сопротивления всего 0,005 Ом

4. Силовая пленка для высокого сопротивления и большой мощности

5. Высоковольтная толстопленочная пленка для высоковольтных приложений

• Гибкие концевые заделки с J-образным изгибом

• Диапазон рабочих температур: — От 55 ° C до + 150 ° C

S ER IES SPECIFIC AT IONS

Мощность Максимальный диапазон сопротивления Темп.Коэффициент диэлектрической ленты Размер Количество

Номер детали (Вт) * напряжение 1% доп. 5% тол. 10% тол. 0,1 Ом – 1 Ом 1 Ом – 10 Ом 10 Ом + Выдерживает 13 дюймов на барабан

RC0S2CA ––––– 0,25 250 — — 2,2 Ом – 5,6 М — ± 400 ± 400 1000 В 16 мм 1500

RC0R5DB ––––– 0,50 350 — — 2.2 Ом – 20M — ± 400 ± 400 1000 В 24 мм 1000

RW0S6BB ––––– 0,6 50 0,010 Ом – 1K 0,005 Ом – 1K ± 90 ± 50 ± 20 1000 В 12 мм 2500

RF0S8BA ––––– 0,8 200 1 Ом– 5M — — ± 100 ± 100 1000 В 12 мм 2000

RW1S0BA ––––– 1,0 50 0,005 Ом – 1K 0. 005Ω – 1K ± 90 ± 50 ± 20 1000V 12 мм 2000

RF1S0CA ––––– 1.0 350 10Ω – 1M 1Ω – 10M — ± 200 ± 100 1000V 16mm 1500

RC1R0EA ––––– 1.0 500 3.3-100K ( Только 10% допуска) -1300 1000 В 32 мм 750

RP1S3CA ––––– 1.25 350 — 1 Ом – 1M — ± 250 ± 250 1000 В 16 мм 1500

RW1S5CA ––––– 1,5 75 0,005 Ом – 1,5 К 0,005 Ом – 1,5 К ± 90 ± 250 ± 250 1000 В 16 мм 1500

RP1S5CB –––– — 1,5 350 — 1 Ом – 1M — ± 250 ± 250 1000 В 16 мм 1000
RP1R5CB –––––

RW2S0CB ––––– 2.0100 0.005Ω – 5K 0.005Ω – 5K ± 90 ± 50 ± 20 1000V 16mm 1000
RW2R0CB –––––

RP2S0DA ––––– 2,0 500 — 1Ω – 1M — ± 250 ± 250 1000V 24mm 1000
RP2R0DA –––––

RW2S0DA ––––– 2,0 100 0,005Ω – 5K 0,005Ω – 5K ± 90 ± 50 ± 20 1000V 24 мм 1000
RW2R0DA –––––

RP2R5DB ––––– 2.5 500 — 1 Ом – 1M — ± 250 ± 250 1000 В 24 мм 1000

RW3R0DB ––––– 3,0 200 0,005 Ом – 13K 0,005 Ом – 13K ± 90 ± 50 ± 20 1000 В 24 мм 1000

RP3R0EA –––––– 3,0 750 — 1Ω – 1M — ± 250 ± 250 1000V 32 мм 750

RW3R5EA ––––– 3. 5 350 0,005Ω – 25K 0,005Ω – 25K ± 90 ± 50 ± 20 1000V 32 мм 750

RM0R7EA ––––– 0,75 2500 1KΩ – 1000M 1KΩ – 1000M — — ± 50 1000V 32mm 750

* 25 ° C окружающей среды. Стандартные значения E24; свяжитесь с Ohmite для получения специальных значений. (продолжение)

32 1-866-9-OHMITE • Международный 1-847-258-0300 • Факс 1-847-574-7522 • www.ohmite.com • [email protected]
Power Mount Mount

per fo r m a nc e d ata

Темп. цикл Нагрузка Срок службы Погружение Снижение номинальных характеристик

(от -55 ° C до 125 ° C, (1000 часов (260 ° C для кратковременного

Construction 1000 циклов) при 25 ° C) 10 сек.) Перегрузка 100

RC Карбон / Керамика Комп. ± 4,0% + 0,05 Ом ± 10,0% + 0,05 Ом ± 3,0% + 0,05 Ом 6,3x номинальной мощности в течение 5 сек. Процент номинальной мощности 80

Металлическая пленка RF ± 0,5% +. 05 Ом ± 0,5% +. 05 Ом ± 0,1% +. 05 Ом 2-кратная номинальная мощность в течение 0,1 с.

RW С проволочной обмоткой ± 0.5% + 0,05 Ом ± 3,0% + 0,05 Ом ± 0,1% + 0,05 Ом 5-кратная номинальная мощность в течение 5 сек. 60

RP Power Film ± 3,0% + 0,05 Ом ± 5,0% + 0,05 Ом ± 0,5% + 0,5 Ом 2х номинальная мощность в течение 0,1 с. 40

RN С проволочной обмоткой, неиндуктивная ± 0,5% +. 05 Ом ± 3,0% +. 05 Ом ± 0,1% +. 05 Ом 5-кратная номинальная мощность в течение 5 сек.

ВСЕ модели: выщелачивание (погружение в припой при 260 ° C, 60 секунд) …………………… Отсутствие видимого выщелачивания 20

Термический шок (единицы измерения) при -55 ° C, при включенной номинальной мощности) .. Без механических повреждений 0

Воспламеняемость ………………………………………………………………. Класс материалов UL, UL94V0 0 25 50 75100125150

Температура окружающей среды, ϒC

Рекомендуемый профиль пайки TCR

500300 Предварительный нагрев пайки: 145 ° C ± 15 °, макс.120 сек.

250 10 сек.

400 Типичный TCR для пайки при температуре ° C: мин. 220 ° C, макс. 60 сек.

менее 0,1 Ом SMD 200 Предварительный нагрев 60 сек. Максимум. Температура: 260 ° C ± 5 °, 10 сек.

120 сек. Охлаждение

300 резисторов (PPM / ° C) 150

100

200 50

100 0

0 50100150200250

Время (сек.)

0,02 0,04 0,06 0,08 0,10

Ом

200 Предел повышения температуры горячей точки корпуса График повышения температуры

180 данных были получены путем выбора
испытательной подложки
Размер оксида алюминия и ширина дорожки для

160 каждого размера резистора т o предел

FR4 рабочих температур до

Повышение температуры, C 140 безопасных значений.

120 Рабочая температура
безопасных повышений составляет 100 ° C
Повышение температуры подложки
100 или 180 ° C Горячая точка корпуса

80 Повышение температуры при 25 ° C
am bient.

60 FR4: толщина 0,062 дюйма; 0,062 Следы
дюйма

40 Глинозем: 0,040 дюйма толщиной;

Пайка 0.Следы 010 дюймов

20 Формовочный материал с номиналом

100% 200% 300% 205 ° C непрерывно.

Процент Номинальная мощность

Серия

RC: запекание

ТОЛЬКО СЕРИЯ

RC A.Термическая обработка B. Частота C. Предостережения

Термическая обработка 110 ° C ± 10 ° C Паяемость: может быть нарушена из-за окисления выводного провода

15 часов только 1 раз Значение сопротивления: некоторые устройства могут не полностью восстановиться до первоначального состояния.

окончательная стоимость.

Тепло пайки: некоторые обработанные изделия могут иметь значительное изменение сопротивления во время пайки. Рекомендуется испытать

деталей для оценки тепловых эффектов пайки.

1-866-9-OHMITE • Международный 1-847-258-0300 • Факс 1-847-574-7522 • www.ohmite.com • [email protected] 33
Электропитание для поверхностного монтажа

d im ун ции

(дюйм / мм)

A B M

L

N P

J

E Примечание 2

К = 0.006 Арт.

O

G Примечание 1 H I Рекомендуется

D F = 0,005 ± 0,001 C для точки клея

нанесение

Габаритные размеры упаковки PC Board Land Pattern

Пакеты A B C D G I J L M N O P

BA (дюйм.) 0,246 ± 0,020 0,136 ± 0,005 0,133 REF 0,110 ± 0,010 0,047 ± 0,020 0,054 ± 0,012 0,136 ± 0,005 0,150 0,346 0,098 0,126 0,050

(мм) 6,248 ± 0,508 3,454 ± 0,127 3,378 REF 2,794 ± 0,254 1,194 ± 0,508 1,372 ± 0,305 3,454 ± 0,127 3,81 8,79 2,49 3,20 1,27

CA (дюйм) 0,394 ± 0,020 0,159 ± 0,005 0.156 REF 0,220 ± 0,010 0,062 Ном. 0,078 ± 0,012 0,159 ± 0,005 0,256 0,524 0,134 0,126 0,060

(мм) 10,008 ± 0,508 4,039 ± 0,127 3,962 REF 5,588 ± 0,254 1,575 Ном. 1,981 ± 0,305 4,038 ± 0,127 6,50 13,31 3,40 3,20 1,52

CB (дюйм) 0,407 ± 0,020 0,226 ± 0,005 0,222 REF 0,260 ± 0,010 0,062 Ном. 0.084 ± 0,012 0,222 ± 0,005 0,276 0,537 0,131 0,126 0,093

(мм) 10,338 ± 0,508 5,74 ± 0,127 5,639 REF 6,604 ± 0,254 1,575 Ном. 2,134 ± 0,305 5,639 ± 0,127 7,01 13,64 3,33 3,20 2,36

DA (дюйм) 0,455 ± 0,020 0,240 ± 0,005 0,236 REF 0,260 ± 0,010 0,062 Ном. 0,143 ± 0,012 0,226 ± 0,005 0.317 0,585 0,134 0,155 0,093

(мм) 11,557 ± 0,508 6,096 ± 0,127 5,994 REF 6,604 ± 0,254 1,575 Ном. 3,632 ± 0,305 5,740 ± 0,127 8,05 14,86 3,40 3,94 2,36

DB (дюйм) 0,625 ± 0,020 0,273 ± 0,005 0,268 REF 0,417 ± 0,010 0,062 Ном. 0,143 ± 0,012 0,226 ± 0,005 0,474 0,742 0,134 0,155 0.093

(мм) 15,875 ± 0,508 6,934 ± 0,127 6,807 REF 10,592 ± 0,254 1,575 Ном. 3,632 ± 0,305 5,740 ± 0,127 12,040 18,85 3,40 3,94 2,36

EA (дюйм) 0,811 ± 0,020 0,273 ± 0,005 0,268 REF 0,572 ± 0,010 0,093 Ном. 0,143 ± 0,012 0,273 ± 0,005 0,611 1,000 0,195 0,155 0,093

(мм) 20,599 ± 0,508 6.934 ± 0,127 6,807 REF 14,529 ± 0,254 2,362 Ном. 3,632 ± 0,305 6,934 ± 0,127 15,52 25,4 4,95 3,94 2,36

BB (дюйм) 0,202 ± 0,010 0,10 ± 0,010 0,095 REF 0,079 ± 0,010 0,050 Ном. 0,065 ± 0,012 0,135 ± 0,005 0,078 0,328 0,125 0,126 0,026

(мм) 5,140 ± 0,508 2,54 ± 0,127 2,41 REF 2,00 ±.254 1.280 Ном. 1,640 ± 0,305 3,420 ± 0,127 1,98 8,33 3,18 3,20 0,66

Примечание 1: Пакеты BA и CA доступны только с подставкой. Пакеты CB и DA доступны на пьедестале или в утопленном основании. Размеры пакетов DB и EA Land приведены только для справки.

доступны только в утопленном основании.

Примечание 2: Контрольная точка находится на 0,020 выше печатной платы.

Примечание 3: Размеры ленты и катушки в соответствии с EIA 481 A, за исключением размера «EA», который составляет 12 мм шаг компонентов по сравнению с шагом 16 мм.

Размеры барабана

0,795 * C

20,2 мин. Размер A ном. B C макс. Кол-во

12 мм 13 ”0,488” +0,078, –0.00 0,724 «2000 шт. BA или

0,512 ± .008 12,4 мм +2,0, –0,0 18,4 мм 2500 шт. BB

0,059 * 13,0 ± .200 16 мм 13″ 0,646 «+0,078, –0,00 0,882» 1500 шт. CA или

1.5 мин. 16,4 мм +2,0, –0,0 22,4 мм 1000 шт. CB

1,973 24 мм 13 дюймов 0,961 дюйма +0,078, –0,00 1,196 дюйма 1000 шт. DA или DB

A 50 мин. 24.4 мм +2,0, –0,0 30,4 мм

32 мм 13 ”1,276” +0,078, –0,00 1,52 ”750 шт. EA

Full B 32,4 мм +2,0, –0,0 38,4 мм

Измеренный радиус Все катушки совместимы с основными машинами для захвата и размещения

Слот для начала ленты на концентраторе и изготовлены в соответствии с EIA 481 A (за исключением размера EA,

, что составляет 12 мм шаг компонентов по сравнению с шагом 16 мм).

0,098 / 2,5 мин. ширина

0,394 / 10 мин. глубина

(продолжение)

34 1-866-9-OHMITE • Международный 1-847-258-0300 • Факс 1-847-574-7522 • www.ohmite.com • [email protected]
Поверхность Mount Power

информация для заказа

Допуск упаковки

B = 12 мм F = 1%

C = 16 мм G = 2%

D = 24 мм H = 3%

Тип основания E = 32 мм J = 5%

S = стандартная упаковка Модификатор K = 10% T = лента

Тип компонента R = утопленный A , B последовательный и Reel

R = резистор (необязательно) (например, Показанная деталь

��� � ������ ��� представляет собой проволочный резистор
, 3.5 Вт, углубленное основание
, лента 32 мм
E = размер, соответствующий RoHS, размер первого корпуса [A],

Значение сопротивления мощности модификатора компонентов Доступно с января.2006 1000 Ом, допуск 1%.)

C = углерод / керамика Примеры: R = десятичные примеры:

состав 1S3 = 1,25 Вт K = 1000 R249 = 0,249 Ом

F = пленка 2S0 или 2R0 = 2,0 Вт M = 1000000 24R9 = 24.9 Ом

P = силовая пленка 3R5 = 3,5 Вт 2K49 = 2490 Ом

Вт = провод

N = с проволочной обмоткой, неиндуктивная

Стандартные номера деталей для силовых резисторов для поверхностного монтажа

С проволочной обмоткой с проволочной обмоткой

Тип корпуса  BA CA CB CB DA DA DB EA BB EA Стиль упаковки  BA CA CB CB DA DA DB EA BB EA

База: стандартная  S S S R S R R R S R База: стандартная  S S S R S R R R S R

или утопленная или утопленная

Мощность 1.0 1,5 2,0 2,0 2,0 2,0 3,0 3,5 0,6 1,0 Мощность  1,0 1,5 2,0 2,0 2,0 2,0 3,0 3,5 0,6 1,0

Омическое значение Номер детали RW1S0BA ––– RW1S5CA ––– RW2S0CB ––– RW2R0CB ––– RW2S0DA ––– RW2R0DA ––– RW3R0DB ––– RW3R5EA ––– RW0S6BB ––– RC1R0EA ––– Омическое значение Номер по каталогу RW1S0BA ––– RW1S5CA ––– RW2S0CB ––– RW2R0CB –––– RW2S0DA –0––0W2 –– RW3R5EA ––– RW0S6BB ––– RC1R0EA –––

Префикс  Префикс 

Суффикс  Суффикс допуска: F = 1% J = 5% K = 10% Суффикс  Суффикс допуска: F = 1% J = 5% K = 10%

0.005 ––– R005– J J F / J 3,30 ––– 3R30– K

0,010 ––– R010– F / J J J F J J J F 4.70 ––– 4R70– K

0,015 ––– R015– F / J J F 5.00 ––– 5R00– F

0.020 ––– R020– J J F J J F 5.60 ––– 5R60– J

0,025 ––– R025– J 6.80 ––– 6R80– K

0,027 ––– R027– J 7,50 ––– 7R50– J F

0.030 ––– R030– F J J J F 10.00 ––– 10R0– J J J F K

0,033 ––– R033– J 15.00 ––– 15R0– J J F K

0,036 ––– R036– J 20.00 ––– 20R0– J

0.050 ––– R050– F / J J J F J J F 22.00 ––– 22R0– F K

0,056 ––– R056– J 24.90 ––– 24R9– F

0,075 ––– R075– J F 33.00 ––– 33R0– F K

0.080 ––– R080– J J 36.00 ––– 36R0– F

0.100 ––– R100– F / J J J F J J J F 47.00 ––– 47R0– J J F K

0,150 ––– R150– J J J 50,00 ––– 50R0– J

0.200 ––– R200– Дж Дж 51,00 ––– 51R0– Дж

0,220 ––– R220– Дж 68.00 ––– 68R0– K

0,240 ––– R240– J J F 82.00 ––– 82R0– J

0.300 ––– R300– Дж Дж 100,00 ––– 100R– Дж F K

0,330 ––– R330– Дж 120.00 ––– 120R– J

0,400 ––– R040– J 180,00 ––– 180R– J

0,400 ––– R400– J 300.00 ––– 300R– J

0,470 ––– R470– J J J F 470.00 ––– 470R– J

0.500 ––– R500– J J J J 1K ––– 1K00– J K

0.750 ––– R750– J F 4.7K ––– 4K70– J

1.00 ––– 1R00– F / J J J J J F 5K ––– 5K00– J

2.00 ––– 2R00– F

1-866-9-OHMITE • Int’l 1-847-258-0300 • Факс 1-847-574-7522 • www.ohmite.com • [email protected] 35
Mouser Electronics

авторизованный Дистрибьютор

Нажмите, чтобы посмотреть цены, инвентаризации, доставки и жизненным циклом информации:

Ohmite:

RW2R0DAR100J RF0S8BA100RJ RW1S5CA1R00J RW2R0CB10R0J RW3R5EA1R00J RW3R0DB1R00JT

RW2R0CBR100J RW3R0DB20R0J RW1S0BAR047FT RW1S0BA1K00F RW2R0DAR030JT RW2R0CBR300JT

RW3R5EA7R50JT RW1S0BAR750JT RW1S0BAR030FT RW1S0BAR030JT RW2S0CB470RJ RW2S0CB4R99F

RW2S0CBR200JT RW3R5EA47R0J RW3R5EAR200J RW3R5EAR500J RW3R5EA50R0J RW3R5EAR100J

RW3R0DBR499F RW 1S0BAR039FT RW1S0BAR015F RW1S0BAR027JT RW2S0DAR500J RW2S0DAR500JT

RW2S0CBR500JT RW2S0CBR470JT RW1S0BAR100JT RW1S0BAR360JT RW1S0BAR150J RW1S0BAR360J

RW1S0BAR050FBK RW1S0BAR750J RW1S0BAR240JT RW2S0CBR010JT RW2R0DAR050FT RW2S0DAR010FT

RW2R0DA1R00JT RW2S0DAR010JT RW2R0DAR050JT RW2S0DAR010F RW1S0BAR075JT RW2S0DAR100FT

RW2S0DAR050J RW2S0DAR010J RW1S0BAR010JT RW1S0BAR010FT RW1S5CAR500JT RW2R0DAR050J

RW2R0CB100RF RW3R0DBR010JT RW2S0CBR499F RW3R0DBR036JT RW2S0CBR030J RW2S0CBR020J

RW2S0CBR470J RW2S0CBR010J RW2S0CBR050J RW2S0CBR150J RW2R0DAR020J RW2R0DAR025J

RW2R0DAR030J RW2R0DAR005J RW2S0CBR005J RW2R0DAR010J RW2R0DAR015J RW1S5CAR150J

RW3R0DBR015J RW1S0BAR300JT RW3R0DBR005J RW1S5CAR030JT RW1S0BAR050F RW1S0BAR470JT

RW3R0DBR015JT RW1S0BAR020F RW2R0CBR330J RW2R0CBR150J RW3R0DBR036J RW1S0BAR250F

9 0002 RW2R0CBR150JT RW3R5EAR036J RW3R5EAR025J RW1S5CAR015J RW2R0DAR470J RW3R0DBR050JT

RW3R5EAR050JT RW1S5CAR080JT RW2S0CBR300JT RW2R0DAR100JT RW2R0CBR100JT RW3R5EA7R50J

RW2R0DAR470JT RW1S0BA1R00J RW2R0DAR015JT RW2R0CBR400J

50W 6ohm Gold Резистор л GTR GTR освещения.h211

GTR Lighting Резисторы золотого типа на 50 ватт, 6 Ом, для индивидуальной установки: при установке светодиодных ламп для замены заводских мигалок вы столкнетесь с проблемой «быстрой вспышки» или «гипер-вспышки». Это означает, что автомобиль будет думать, что у вас перегорела лампочка, и будет мигать быстрее, чем обычно. Установка этих резисторов заставит ваш автомобиль думать, что в нем установлена ​​исправная лампочка, и она будет нормально мигать. Просто подключите резистор между заземляющим проводом и мигающим плюсовым проводом.

Установка: При установке HID ксенонового освещения на некоторых автомобилях оно не будет работать должным образом, поскольку в автомобиле используется система мониторинга CANBUS. Он видит СПРЯТАННЫЙ балласт вместо обычной галогенной лампы и думает, что это проблема. Некоторые легковые или грузовые автомобили загораются на приборной панели, другие просто не подают напряжение на фару или мерцают напряжение фары. Установка этого универсального комплекта резисторов с вашим комплектом HID заставит ваш автомобиль думать, что в нем установлена ​​нормально работающая галогенная фара.Просто подключите резистор между заземляющим проводом и плюсовым проводом лампы фары.

ВНИМАНИЕ! Резисторы нагреваются! Очень важно прикрепить их к чему-то металлическому за фарами винтами, а не стяжками. Резисторы так сильно нагреваются, что могут расплавить легкий пластик и короткие провода. Держите их подальше от проводки и термочувствительных материалов!

Без компромиссов: мы знаем, что вы не идете на компромисс с вашим автомобилем, и освещение не исключение. В GTR Lighting наша миссия — разрабатывать и поставлять миру продукты автомобильного освещения с использованием передовых технологий, которые обеспечивают истинное обновление энтузиастов и ежедневных водителей.Нашим приоритетом является оптимизация стиля, технологий и ваших впечатлений от вождения в ночное время. Чтобы узнать, какие обновления мы делаем для вашего автомобиля, просто введите год, марку и модель в Гид покупателя на нашем сайте!

5W 0.1 .1 военное RER60FR100M5W

сплава металла ома резистора сплава

Стоимость доставки почтой первого класса:

Минимальная сумма заказа
Сумма заказа Максимум
Стоимость доставки первого класса в США
00 руб.01
$ 25.00
$ 5,85
25,01 долл. США
$ 35.00
$ 6,85
35,01 долл. США
$ 45.00
$ 8,85
45,01 долл. США
$ 55,00
$ 9,85
$ 55,01
$ 75,01
$ 11,85
75 долларов США.01
100,00
$ 12,85
$ 100,01
200,00 $
$ 14,85
200,01 долл. США
300,00 $
$ 15,85
300,01 долл. США
$ 500.00
$ 17,85
500,01 долл. США
+
18 долларов.85

Стоимость доставки приоритетной почтой:

Минимальная сумма заказа
Сумма заказа Максимум
Тарифы на доставку приоритетной почтой в США
$ 00.01
$ 25.00
10,50 долл. США
25,01 долл. США
$ 35.00
$ 11,50
35,01 долл. США
45 долларов США.00
$ 12,50
45,01 долл. США
$ 55,00
$ 13,50
$ 55,01
$ 75,01
$ 14,50
75,01 долл. США
100,00
16,50 $
$ 100,01
200,00 $
$ 18,50
200 долларов США.01
300,00 $
21,50 долл. США
300,01 долл. США
$ 500.00
24,50 долл. США
500,01 долл. США
+
$ 25,50

Canada First Class International (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Канада Первый класс Международный
00 руб.01
$ 45.00
$ 15.95
45,01 долл. США
90,00
$ 29.95
$ 90,01
$ 150,00
$ 49.95
150,01 долл. США
300,00 $
$ 59.95
300,01 долл. США
700,00 $
79 долларов.95
700,01 долл. США
$ 2000,00
$ 99.95

Canada Priority Mail (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Canada Priority Mail
$ 00.01
$ 45.00
$ 29.95
45 долларов США.01
90,00
$ 39.95
$ 90,01
$ 150,00
$ 59.95
150,01 долл. США
300,00 $
$ 79.95
300,01 долл. США
700,00 $
$ 99.95
700,01 долл. США
$ 2000,00
109 долларов.95

Международный — за пределами США / Канады (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Международный — за пределами США / Калифорнии
100,00 долл. США
$ 150,00
$ 79.95
150,01 долл. США
300,00 $
99 долларов.95
300,01 долл. США
$ 500.00
$ 139.95
500,01 долл. США
$ 1000,00
$ 169.

Добавить комментарий

Ваш адрес email не будет опубликован.

2022 © Все права защищены.
