Резистор по полоскам: Калькулятор цветовой маркировки резисторов

Содержание

Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов


Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов


При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

  • 473 = 47kΩ ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3.
    1kΩ ± 5%
  • 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?


Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру — это более 800 товаров для мейкеров, радиолюбителей и инженеров.

В магазине представлены:

И многое-многое другое!

Рекомендуем ознакомиться с другими тематическими материалами


таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Рассмотрим современные способы обозначения параметров сопротивлений. Под прицелом внимания цветная маркировка резисторов: таблицу на 4 полосы приведем, читать ее научим, нестандартные случаи тоже разберем – чтобы вы не путались в нюансах.

Внимание, нельзя определять параметры электронного компонента «на глаз», ориентируясь только на его размеры. Потому что технологии изготовления у производителей отличаются, и при одинаковых геометрических габаритах ЭРЭ двух брендов могут обладать принципиально разными рабочими показателями.


Поэтому и появилась необходимость в каких-то универсальных классификаторах. В СССР это были буквенно-цифровые коды, но постепенно, со стремлением к минимизации схем, они оказывались менее актуальными – их становилось все неудобнее читать, требовалось что-то более наглядное. Такие и появились красные, черные, желтые и другие кольца, контрастные между собой.

Кратко о характеристиках, отраженных в цветомаркировке резисторов

Сегодня их две:

  • номинал – максимально возможная величина сопротивления (в Омах) току при непосредственном использовании собранной схемы;
  • допуск – предельное на практике отклонение от заявленного теоретического значения.

На старом, еще советском электронном компоненте также указывался его вид и серия, опять же, с помощью букв и цифр. Но от этого давно отказались в угоду минимизации. Сейчас, обладая должным опытом, можно буквально за секунду, бросив лишь один наметанный взгляд, определить и силу тока, на которую рассчитан ЭРЕ, и актуальную для него погрешность – просто по кольцам.

Для чего нужна маркировка резисторов, по цветам и в принципе

В общем случае обозначения необходимы, чтобы вы могли сразу понять, какими рабочими параметрами обладает тот или иной электронный элемент, чем отличается от других и тому подобное. Без них была бы невозможной быстрая и безошибочная установка или замена ЭРЭ.

Ну а красные, синие, желтые и другие кольца понадобились просто потому, что они удобны в ситуациях с мелкими деталями. Например, у компонента схемы, выдерживающего мощность в 0,125 Вт, длина в пару миллиметров и диаметральный размер в 1 мм. И как на него наносить цифры и буквы? Это сложно, да и прочитать такой код потом, без использования оптических приспособлений, тоже затруднительно.

Поэтому в свое время свежим решением стала цветовая маркировка сопротивления на корпусе резистора, ведь она:

  • сразу заметная и гораздо более наглядная – что-то спутать практически нереально;
  • легче делается и не стирается со временем, в процессе эксплуатации;
  • проще передает подробную информацию.

Последнее преимущество заслуживает отдельного рассмотрения. Так, точность исполнения ЭРЭ может быть 20%, 10-5% или прецизионной, и это отлично отражено количеством колец: в первом случае их три, во втором – четыре, в третьем – пять или шесть. Хотя этот момент мы подробнее осветим ниже, а пока взглянем на «морально устаревший вариант», он тоже требует определенного внимания.


Готовые решения для всех направлений

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Ускорь работу сотрудников склада при помощи мобильной автоматизации.

Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Узнать больше

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Узнать больше Показать все решения по автоматизации

Цифро-буквенные обозначения

Они задуманы вполне логично: числами записаны номиналы, а литерами – множители. Последние придется запомнить, что не очень удобно. Еще один нюанс в том, что код может идти вообще представительниц алфавита, допустим, «33» – это говорит о стандартном допуске в 20%.

Это справедливо по отношению к МЛТ, то есть к металлопленочным лакированным термоустойчивым электронным элементам – самым ходовым во времена позднего СССР и еще работающим в хорошо сохранившейся ретротехнике.


Примеры расшифровки

  • 3R9J – номинал в 3,9 Ом с погрешностью в 5%, которую задает литера «J». Тогда как «R» дает понять, что множитель равняется единице, и указывает на дробную часть – является местом постановки запятой.
  • 1K0J – здесь уже есть коэффициент в 103, который вводит «К». Умножаем, и получается, что максимально ЭРЭ обеспечивает 1000 Ом или 1 кОм. Ну а допуск, как вы уже поняли, увидев «J», составляет 5%.
  • 215RG – деталь на 215 Ом, о чем свидетельствует разделитель «R», изготовленная с точностью до 2%, судя по «G».
  • M10J – здесь буква «М» определяет коэффициент в 1000000 или в 106, причем расположена она перед числом, то есть является еще и запятой, то есть наш миллион Ом нужно перемножать на 0,1; результат – 100 кОм или 0,1 МОм, хотя такой вариант записи встречается реже.
  • 12K4F – пример того, что маркировка резисторов и расшифровка их обозначений превратится в проблему, если не обращать внимания на нюансы; в данном случае – на расположение «К», ведь это не только показатель 103, но еще и разделитель. Поэтому номинал равняется 12,4 кОм, тогда как погрешность – всего 1%, что нам подсказывает «F».
  • 1Т0М – «Т» здесь свидетельствует о множителе в 1012, то есть о тераОме, который обычно упоминается сокращенно – просто ТОм.
  • 2М2К – здесь допуск уже знакомый нам, 10%, взглянуть нужно в первую очередь на букву «М»; так как она расположена между цифрами, она является не только коэффициентом, но и запятой. Вот и получаем, что 2,2 необходимо умножить на 106, итог – 2,2 МОм.

Принцип понятен, плюс, для облегчения процесса можно вместо английских литер подставлять кириллицу. Тогда останется лишь запомнить, что «E» и «R» равняются единице, а другие вполне соответствуют СИ.

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.

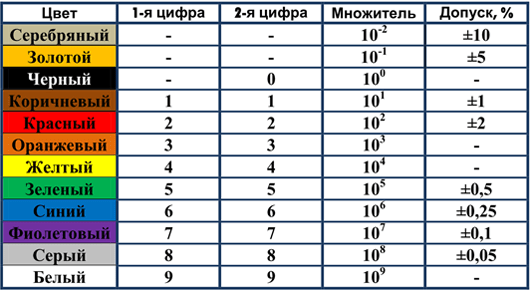

Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 6992

Декодер цветовой маркировки резисторов.

3,4,5,6 полос
Примеры цветовой маркировки 1% резисторов
(5 полос)
1-9.76 Ом10-97.6 Ом100-976 Ом1-9.76 кОм10-97.6 кОм100-976 кОм1-9.76 МОм
Вариант1: для расчета цвет — номинал выберите цвет полос и Примеры цветовой маркировки 5% резисторов (4 полосы) 0.1-910 Ом1кОм-10 MОм

0.1 Ом, цветовая маркировка: коричневый, черный, серебристый, золотистый

0.11 Ом

0.12 Ом

0.13 Ом

0.15 Ом

0.16 Ом

0.18 Ом

0.2 Ом

0.22 Ом

0.24 Ом

0.27 Ом

0.3 Ом

0.33 Ом

0.36 Ом

0.39 Ом

0.43 Ом

0.47 Ом

0.51 Ом

0.56 Ом

0.62 Ом

0.68 Ом

0.75 Ом

0.82 Ом

0.91 Ом

1 Ом цветовая маркировка резистора: коричневый, черный, золотистый, золотистый

1.1 Ом

1.2 Ом

1.3 Ом

1. 5 Ом

1.6 Ом

1.8 Ом

2 Ом

2.2 Ом

2.4 Ом

2.7 Ом

3 Ом

3.3 Ом

3.6 Ом

3.9 Ом

4.3 Ом

4.7 Ом

5.1 Ом

5.6 Ом

6.2 Ом

6.8 Ом

7.5 Ом

8.2 Ом

9.1 Ом

10 Ом , цветовая маркировка резистора: коричневый, черный, черный, золотистый

11 Ом

12 Ом

13 Ом

15 Ом , цветовая маркировка резистора: коричневый, зеленый, черный, золотистый

16 Ом

18 Ом

20 Ом

22 Ом

24 Ом

27 Ом

30 Ом

33 Ом

36 Ом

39 Ом

43 Ом

47 Ом

51 Ом

56 Ом

62 Ом

68 Ом

75 Ом

82 Ом

91 Ом

100 Ом , цветовая маркировка резистора: коричневый, черный, коричневый, золотистый

110 Ом

120 Ом

130 Ом

150 Ом

160 Ом

180 Ом

200 Ом

220 Ом

240 Ом

270 Ом

300 Ом

330 Ом

360 Ом

390 Ом

430 Ом

470 Ом

510 Ом

560 Ом

620 Ом

680 Ом

750 Ом

820 Ом

910 Ом

1к 5%, цветовая маркировка: коричневый, черный, красный, золотистый

1.

1.2к

1.3к

1.5к 5%, цветовая маркировка: коричневый, зеленый, красный, золотистый

1.6к

1.8к

2.2к

2.4к

2.7к

3.3к

3.6к

3.9к

4.3к

4.7к

5.1к

5.6к

6.2к

6.8к

7.5к

8.2к

9.1к

10к 5%, цветовая маркировка: коричневый, черный, оранжевый, золотистый

11к

12к

13к

15к 5%, цветовая маркировка: коричневый, зеленый, красный, золотистый

16к

18к

20к

22к

24к

27к

30к

33к

36к

39к

43к

47к

51к

56к

62к

68к

75к

82к

91к

100к 5%, цветовая маркировка: коричневый, черный, Желтый, золотистый

110к

120к

130к

150к

160к

180к

200к

220к

240к

270к

300к

330к

360к

390к

430к

470к

510к

560к

620к

680к

750к

820к

910к

1 M 5%, цветовая маркировка: коричневый, черный, зеленый, золотистый

1. 1 M

1.2 M

1.3 M

1.5 M 5%, цветовой код: коричневый, зеленый, зеленый, золотистый

1.6 M

1.8 M

2 M

2.2 M

2.4 M

2.7 M

3 M

3.3 M

3.6 M

3.9 M

4.3 M

4.7 M

5.1 M

5.6 M

6.2 M

6.8 M

7.5 M

8.2 M

9.1 M

E12E24E48E96E192
10%5%2%1%0.5%

Возможности декодера цветовой маркировки резисторов.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0.5% резисторов.

Назначение кнопки «РЕВЕРС»:
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа — налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно. .. С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность — золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»:
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки,  из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов — всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т. д.).

Кнопка «MC»: — очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»:
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа — 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Таблица, расположенная выше, содержит стандартные значения сопротивлений. Таблица автоматически прокручивается до значений, которые находятся ближе всего к величине, заданной цветовым кодом на изображении резистора. Практически все номиналы постоянных резисторов, которые выпускаются промышленностью, берутся из стандартных рядов и получены умножением значения из стандартного ряда на 10 в определенной степени (номинал в данном случае  в Омах, т.е. 28.7кОм = стандартное значение 287, умноженное на 10 в степени 2  /Ом/). Каждому ряду соответствует своя точность резисторов.

Калькулятор цветовой маркировки резисторов.(расшифровка онлайн  по ГОСТ 175-72)


Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов. В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10Y Ом  (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка  1%  резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и  ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ±5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10. 1 кОм ±0.5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС )

   Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки «Реверс». Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение,  какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу,  если выговорить в определенном ритме «СеЗон»+ «Че-Ка-Ка, ОЖэ-Зэ, Сэ-эФСБэ», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «серебристый золотистый»+ «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете  декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….

Цветовая маркировка резисторов — сайты с калькуляторами маркировки

911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)
1. Цветовая маркировка резисторов на сайте Casemods Ссылка
2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка
3. Цветовая маркировка резисторов на сайте Energo soft Ссылка
4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка



Маркировка резисторов цветными полосками

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Цвет Цифровое значение
Черный 0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9
Золотой -1
Серебряный -2

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая – уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три круга, Е-четвертый, S – пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/OC.
  2. Красный — 50 ppm/OC.
  3. Желтый — 25 ppm/OC.
  4. Оранжевый — 15 ppm/OC.
  5. Синий — 10 ppm/OC.
  6. Фиолетовый — 5 ppm/OC.
  7. Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.



Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике – и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Как определить номинал резистора по полоскам

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные.

Термостат для климат-контроля с дисплеем и удобным управлением. Кликните чтобы узнать подробнее.

Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

Определения и расчет

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Декадный магазин сопротивлений

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении, удельном сопротивлении и проводимости.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Когда-то, во времена ламповых и первых транзисторных радиоприемников, такие резисторы были очень дорогими и обычными были 20-процентные резисторы.

Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью. В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Резисторы с цветовой кодировкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая маркировка резисторов

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Цветовая маркировка резисторов

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывает, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5%, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Резисторы 39 × 10⁰ = 39 Ом 0,1 Вт для поверхностного монтажа в корпусах 1608 (1,6 × 0,8 мм)

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления резистора МЛТ 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

В заключение еще несколько примеров:

Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой

Резистор 220 кОм ±5%: красный, красный, желтый, золотой

Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой

Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой

Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой

Металлические полосковые резисторы для прецизионных схем

Товары

От крошечных резисторов для поверхностного монтажа, используемых в портативной электронике, до шунтов большого калибра для управления литиево-ионными батареями, Materion может разработать нестандартные материалы резисторов для ряда приложений.Наши материалы для резисторов из металлических полос позволяют изготавливать компоненты с широким диапазоном размеров и сопротивлений. Они могут быть изготовлены в виде бухт из легко штампуемой и формованной композитной ленты и способствуют эффективному производству высокостабильных и надежных компонентов.

Материалы сварных и плакированных резисторов Materion разработаны для вашего применения и могут сочетать в себе многие из наших технологий гибридных материалов, в том числе:

РЕЗИСТОРНЫЙ МАТЕРИАЛ, ОБРАБОТАННЫЙ ПО ВАШЕМУ ЗАЯВЛЕНИЮ

Мы предлагаем несколько вариантов обработки материалов резисторов, в том числе:

  • Электронно-лучевая сварка: Мы являемся лидером в области электронно-лучевой сварки металлических полос с 1974 года.Этот высокопроизводительный вакуумный процесс надежно соединяет материалы бок о бок с узкими зонами плавления, что минимально влияет на электрические свойства. Сварные резисторы доступны в размерах от 0,05 мм и толщиной до 4 мм.
  • Плакировка и профилирование: Это обычный выбор для изготовления резисторных материалов, он позволяет иметь меньшие геометрические размеры, чем при электронно-лучевой сварке, чтобы минимизировать площадь основания и достичь низких значений сопротивления. В одной широкой катушке может быть предусмотрено несколько канавок для повышения производительности и снижения затрат.
  • EquaCast® Process: Мы обрабатываем любые имеющиеся в продаже резистивные сплавы, но также предлагаем Materion R270: отливку из медно-марганцево-никелевого сплава с использованием нашего процесса EquaCast® для обеспечения непревзойденного контроля состава и однородности для достижения максимальной производительности.

Свяжитесь с нашими инженерами для получения подробной информации о возможностях и допусках, а также о том, как материалы для металлических полосовых резисторов могут улучшить вашу область применения.

Металлический полосковый резистор

Vishay, 0.003Ом, 1%, 2010 г.


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Цена для: Упаковка из 1 Единица для заказа: Лента и катушка Полная 1 MSL :: — Упаковка :: Номинальная мощность отрезной ленты :: 500 Ассортимент продукции :: Сопротивление серии WSL AEC-Q200 :: Допуск сопротивления 0,003 :: Тип корпуса резистора ± 1% :: Материал резисторного элемента [5025 метрических единиц] 2010 года :: Металлическая полоса SVHC :: Рекомендуется температурный коэффициент :: ± 150 ppm / ° C
]]>
Характеристики этого продукта
Фирменное наименование Vishay
Вес изделия 0.010 унций
Материал резистор, металл
Номер модели WSL20103L000FEA
Количество позиций 1
Номер детали WSL20103L000FEA
Размер 1 кусок
Код UNSPSC 32121600
Диммирование

— Вопрос по резисторам для использования с светодиодными лентами 5050

Купил для мотоцикла комплект водонепроницаемых светодиодных лент 5050 красного и желтого цветов.Я хочу добавить их в свой топкейс, чтобы на нем были ходовые огни, стоп-сигналы и фары дальнего света. Прямо сейчас на топкейсе нет лампочек, и я чувствую, что людям трудно увидеть огни мотоцикла под топкейсом.

Это те, которые я заказал — это типичные полосы с 3 светодиодами на сегмент, которые можно разрезать через каждые 3 светодиода.

http://www.amazon.com/SUPERNIGHT-16-4ft-Waterproof-F flexible-Multifunctional/dp/B00BMHP960/ref=pd_bia_nav_t_3?ie=UTF8&refRID=0T7N95KYJ4TASS7Y4CC4

Я хочу подключить к моему топкейсу около 54 светодиодов в 6 отдельных полосах (см. Приложение).На каждой стороне топкейса будет набор из 3 полос: светодиодов 1х12, светодиодов 1х9 и светодиодов 1х6.

Я думал подключить их через последовательно-параллельную структуру, используя резисторы как для моего стоп-сигнала, так и для ходового света, чтобы светодиодные ленты были тусклыми для целей ходового света, а затем стали очень яркими при включении тормоза.

Для каждой полосы (+) я планировал подключить обе:

  • тормозная магистраль с диодом направления
  • Ходовой свет с резистором и диодом направления

Я изучаю светодиоды уже пару дней, но обнаружил, что большая часть информации в Интернете предназначена для отдельных светодиодов, а не для полос.Я смущен, потому что считаю, что в сегменты полосы уже встроены резисторы, поэтому они могут принимать полный вход 12 В. Если бы у них не было резисторов, они бы перегрелись, не так ли?

У меня большой вопрос — какой резистор использовать для уменьшения яркости светодиодных лент. Глядя в сеть, кажется, что 1/4 Вт, возможно, подойдет, но у меня нет математики, чтобы подтвердить это.

Кроме того, меня смущает то, как светодиоды реагируют на скорость прямого напряжения. Например, я считаю, что скорость прямого напряжения для красных светодиодов 5050 равна 2.0v. При подаче такого напряжения светодиод загорается, но еле-еле? IE: Это самый тусклый? И это для одного светодиода или для одного сегмента полосы (3 светодиода)?

Любая помощь на этом фронте будет оценена. Спасибо вам всем.

Питание 24 В 12 В 3014 Светодиодная лента последовательно; помощь с резисторами для серии

Мне нужна помощь с последовательным подключением нескольких частей светодиодной ленты 12 В для работы от источника питания 24 В, 150 мА.Я хочу добавить резисторы, чтобы струны оставались равномерно сбалансированными. я не знаю, нужно ли это, тем более что те, что есть в каждой серии светодиодов; Но я так не думаю, глядя в Интернет. Я думаю, что это имеет значение, и я не совсем уверен, почему, но я думаю, что это удерживает их даже при распределении энергии и, надеюсь, предотвращает возгорание так же легко.

Я озадачен, потому что нашел видео, в котором говорилось, что потребляет на 20% больше ватт, чем рассчитана для вашей светодиодной ленты. Хотя мне это не нравится.

Я все равно не знаю, какой у него рейтинг, только что набор светодиодов 3 штатных 3014,

скорее всего FM-3014WLS-460T-R80 (или 70 CRI один FM-3014WLS-460R-R70 с такими же характеристиками) от Nationstar (это теплая белая светодиодная лента)

~ 3 В (3,2 ВФ) 30 мА (макс. 35 мА) последовательно с резистором 100 Ом (код резистора для поверхностного монтажа на плате — «101»)

каждый светодиод представляет собой диод 0,1 Вт? и полоска 12 В 0,1 Вт, если я правильно понимаю. настолько параллельны (как в полосе), что выглядит как 1.8 Вт на одной полосе последовательно с другой 1,8 Вт; Итак, 18 светодиодов (6 единиц из 3) на одной полосе последовательно с другими 18 светодиодами, но это неправильно из-за резистора в каждом модуле и может быть приблизительным (но это не вопрос. я хочу знать) до 18/4 ~ 4,5 единиц, так что я думаю, 4 единицы по 3 светодиода с резистором 100 Ом, может быть, 1,8 Вт / 16 вещей ~ 0,1125 Вт на штуку, но это мусор, но также дает место для сброса энергии в резисторах перед положительным и отрицательным выводами и, может быть, между светодиодной лентой, поскольку они соединены последовательно?

, поэтому я прошу помощи в этих вычислениях, которые мне не подходят, и чтобы понять, как их делать (Я бы со временем хотел узнать о стабилитронах, но это логичный детский шаг, и у меня тоже нет стабилитронов 🙂

Я не уверен, что это вообще сработает.например, я понятия не имею, какое фактическое сопротивление дает каждый светодиод, поскольку диапазон вольт и ампер, которые он передает, изменяет сопротивление. (и у меня нет графика кривой напряжения и тока, даже если бы я мог его использовать, таблица данных не включает его или диаграмму эффективности длины волны)

, так что без этих данных можно использовать только 100 Ом (если я не использую 6 Ом на светодиод, черт возьми, потому что я видел это на значении светодиода в лаборатории схем. Но, если я этого не делал,

, если теоретическая единица была установлена ​​на 12 В, то V = I * R, 12 В = X * 100 Ом, равно 0.12 А, высокий

, а V * I = W, 1,44 Вт для 3 светодиодов и резистора 100 Ом.

Я не знаю, в чем я сейчас ошибаюсь.

светодиод 0,1 будет означать, что 1,44 Вт — (3 * 0,1 Вт) = 1,14 Вт резистора.

, что не имеет смысла; это намного больше энергии, чем светодиоды. я должно быть делаю что-то не так.

Я рассчитал, что 3,2 В + 3,2 В + 3,2 В оставляет 2,4 В для заполнения резистором а 3 В + 3 В + 3 В оставляет 3 В для заполнения резистором

я тоже пробовал сделать с V = I * R для резистора

один ящик: 2.4 В = 0,03 А * X (если светодиоды на 30 мА), X = 80 Ом => Нет 2,4 В = X * 100 Ом, X = 0,024 А (24 мА)

второй случай: 3 В = 0,03 А * X, X = 100 Ом 3 В = X * 100 Ом, X = 0,03 А

коррелировал с:

Я использовал уравнение, которое, как я обнаружил, говорит I LED = [Источник V — 3 * В LED] / R так, Светодиод I = [12 В — 3 * 3,2 В] / 100 Ом I светодиод = 0,024 А и 0,03 А = [12 В — 3X] / 100 Ом, X = 3 В и еще большее разочарование было 0,035 A = [12 В — 3X] / 100 Ом, X = 2.83333 В, что исключает кривая, которая должна была быть в таблице данных. резистор 100 Ом действительно, кажется, ставит демпфер во все, поэтому я не знаю, что будут делать другие

Но в любом случае, помогите, пожалуйста, разобраться в погрешности моих расчетов и непонимании.

спасибо!

Резистор Power Metal Strip®

Vishay автомобильного класса экономит место на печатной плате и сокращает количество компонентов — Блог о пассивных компонентах

источник: Vishay news

МАЛЬВЕРН, Па.- 17 апреля 2017 г. — Vishay Intertechnology, Inc. (NYSE: VSH) сегодня представила новый резистор Power Metal Strip® автомобильного класса, который обеспечивает высокую номинальную мощность 10 Вт в компактном корпусе 2818. Vishay Dale WSHP2818 обеспечивает высокую мощность по сравнению с более крупными резисторами при меньшей занимаемой площади, что позволяет сэкономить место и уменьшить количество компонентов в автомобильных, промышленных, бытовых и компьютерных приложениях, предлагая при этом альтернативу для поверхностного монтажа резисторам с выводами.

Устройство, выпущенное сегодня, имеет запатентованную конструкцию, которая включает улучшенную конструкцию управления температурой, в результате чего в корпусе размера 2818 установлен резистор 10 Вт, который поддерживает превосходные электрические характеристики конструкции Power Metal Strip.Благодаря высокой плотности мощности резистор, соответствующий требованиям AEC-Q200, может использоваться вместо более крупных высокомощных компонентов или нескольких устройств с более низким энергопотреблением, что снижает требования к пространству на плате и позволяет создавать более компактные и легкие конечные продукты.

WSHP2818 имеет чрезвычайно низкие значения сопротивления от 1 мОм до 100 мОм с допусками до ± 0,5%. Цельносварная конструкция устройства идеально подходит для всех типов датчиков тока, деления напряжения и импульсных приложений в системах управления автомобильными двигателями и антиблокировочных тормозных системах, в системах управления бесщеточными двигателями постоянного тока и в управлении батареями для электрических и гибридных транспортных средств; скважинное испытательное и измерительное оборудование; инверторное управление кондиционерами и тепловыми насосами; и преобразователи постоянного тока в постоянный и VRM для серверов.

Резистор оснащен резистивным элементом из твердого металла из никель-хрома или марганцево-медного сплава с низким TCR (± 20 ppm / ° C), низкими значениями индуктивности <5 нГн, низкой термоэдс до <3 мкВ / ° C и диапазон рабочих температур от -65 ° C до +170 ° C. Устройство соответствует требованиям RoHS, не содержит галогенов и соответствует требованиям Vishay Green.

Образцы и серийные количества WSHP2818 доступны уже сейчас, а для более крупных заказов время выполнения заказа составляет от шести до восьми недель.

Pololu — Резистор, чувствительный к силе: 24 ″ × 0.Полоса 4 ″

Обзор

Этот чувствительный к усилию резистор (FSR) от Interlink Electronics представляет собой пассивный компонент, который действует как переменный резистор, сопротивление которого уменьшается в ответ на увеличение приложенной силы, что позволяет легко добавить сенсорный интерфейс в ваш проект или создать робота с гораздо более сложные тактильные ощущения, чем это возможно с простыми рычажными переключателями. Устройство с толстой полимерной пленкой (PTF) оптимизировано для использования в сенсорном управлении электронными устройствами человеком и может определять приложенную силу в любой точке активной области в диапазоне от нескольких десятков граммов до нескольких килограммов (0.От 2 Н до 20 Н).

В наших тестах сопротивление превышало 1 МОм без приложенного давления и варьировалось от примерно 100 кОм до нескольких сотен Ом, поскольку давление пальца варьировалось от легкого (несколько десятков граммов) до сильного (нажатие с максимальной силой). Сопротивление очень стабильное при фиксированном давлении, а показания очень повторяемы (нет проблем с гистерезисом). Этот диапазон сопротивления хорошо подходит для работы напрямую с внутренними подтягиваниями многих микроконтроллеров, таких как AVR и PIC.FSR был достаточно отзывчивым и достаточно чувствительным, чтобы отчетливо улавливать легкие, быстрые нажатия пальцами, и он даже мог улавливать вибрации небольшого вибрационного двигателя, установленного на нем сбоку от двигателя.

Силосочувствительный резистор (полоса 24 ″ × 0,4 ″) на клейкой основе.

Полоска размером 25 ″ × 0,6 ″ является гибкой, легкой (5 г) и чрезвычайно тонкой (0,02 ″), а ее активная чувствительная область составляет 24 ″ × 0,4 ″. Он не сильно сжимается при приложении давления.FSR имеет замаскированную клейкую основу для легкого монтажа, а гибкие штыревые выводы размером 1 дюйм дают вам удобный способ интегрировать деталь в ваш проект. Расстояние между двумя штыревыми контактами (так называемыми «выводами под пайку») составляет 0,1 ″, что означает, что они совместимы с большинством беспаечных макетов и перфорированных плат, хотя выводы под пайку слишком короткие, чтобы хорошо работать со многими разъемами 0,1 ″.

Обратите внимание, что этот FSR не является тензодатчиком или тензодатчиком и не подходит для точных измерений силы.Хотя его можно использовать для динамических измерений с высоким разрешением, обычно можно получить только качественные результаты. Точность силы колеблется от 5% до 25% в зависимости от ряда факторов, а разрешение лучше 0,5% от полного диапазона. См. Вкладку «Ресурсы» для получения дополнительной информации, включая кривые зависимости силы от сопротивления, примечания по интеграции, советы по использованию и предлагаемые электрические схемы.

Этот датчик следует устанавливать ровно или с небольшим изгибом. Изгиб или перегиб полоски оказывает давление, которое изменяет сопротивление и может привести к ошибочным измерениям.

Разнообразные силовые резисторы (FSR).

Версии FSR / FSLP

Interlink обозначает этот продукт как номер детали FSR 408 в своей серии FSR 400. У нас есть восемь версий силовых резисторов, что позволяет вам выбрать резистор с размерами, наиболее подходящими для вашего приложения:

Обратите внимание, что два последних датчика в этом списке — это FSLP (линейные потенциометры с измерением силы), которые позволяют определять как величину приложенной силы, так и то, где на полосе была приложена сила.

Примеры приложений

  • Чувствительный к давлению сенсорный пользовательский интерфейс
  • Барабанная лента для электронного инструмента
  • Датчик системы охранной сигнализации:
    • предупреждение при удалении объекта
    • оповещение при наступлении на него злоумышленника

Обновление за май 2014 г .: Мы изменили размер ширины в названии этого продукта с 0,25 ″ на 0,4 ″, чтобы название более точно отражало продукт. Сам товар не изменился (активная область всегда была 0.4 ″ в ширину). Старое наименование продукта было Force-Sensing Resistor — 24 ″ × 0,25 ″ Strip .

Люди часто покупают этот товар вместе с:

Светодиодная лента Внутренняя схема и информация о напряжении


В этой статье рассматривается внутренняя схема и принцип работы светодиодной ленты. Эта информация предназначена для обсуждения технических вопросов и не является необходимой для обычных пользователей, заинтересованных в регулярном использовании светодиодных лент.


Назад к основам — Напряжение светодиодного чипа


Указанное напряжение светодиодной ленты — эл.г. 12В или 24В — в первую очередь определяется:

1) указанным напряжением используемых светодиодов и компонентов, а

2) конфигурацией светодиодов на светодиодной ленте.

Светодиоды обычно представляют собой устройства с напряжением 3 В. Это означает, что если между положительным и отрицательным концами светодиода будет приложена разница в 3 В, он загорится.


Что произойдет, если у вас будет несколько светодиодов в цепочке, один за другим (серией)? В этом случае напряжения отдельных светодиодов суммируются.

Следовательно, для трех последовательно соединенных светодиодов потребуется прямое напряжение 9 В (3 В x 3 светодиода), а для 6 последовательно соединенных светодиодов потребуется прямое напряжение 18 В (3 В x 6 светодиодов).



Помимо светодиодов, также необходим один или несколько токоограничивающих резисторов, чтобы гарантировать, что светодиодная лента не перейдет в режим перегрузки по току. Резистор также включен последовательно со светодиодами, и его значение сопротивления рассчитывается таким образом, чтобы он также потреблял примерно 3 вольта.

Итак, 3 последовательно соединенных светодиода требуют 9 вольт для светодиодов и 3 вольт для резистора, в результате чего мы получаем 12 вольт.

Для шести последовательно соединенных светодиодов требуется 18 вольт для светодиодов и 3 вольта на резистор (x2), что доводит нас до 24 вольт.



Это «строительные блоки» для каждой группы светодиодов на светодиодной ленте. То, как он размещен на светодиодной ленте, можно визуализировать на нашем рисунке ниже:


Что происходит с параллельными светодиодами? Напряжение остается прежним, но ток распределяется поровну между каждой из параллельных цепей. Следовательно, если у вас есть 3 параллельные группы, каждая из которых потребляет 50 мА при 24 В, общая потребляемая мощность составляет 150 мА, также при 24 В.


Эти два примера с 3 светодиодами и 6 светодиодами показывают, как сконфигурирована типичная светодиодная лента на 12 и 24 вольт. Потому что в светодиодных лентах используются светодиодные устройства на 3 вольта и они сконфигурированы так, чтобы иметь несколько параллельных цепочек из 3 или 6 светодиодов.


Необходимо ли вам подавать точно указанное напряжение?


Вам может быть интересно, означает ли 12 вольт ровно 12,0 вольт или 11,9 вольт все еще будут работать? Хорошая новость заключается в том, что мощность, подаваемая на светодиодную ленту, оставляет желать лучшего.

Ниже приведена диаграмма из таблицы данных светодиодов, показывающая, сколько тока будет проходить через светодиод в зависимости от напряжения.

Вы увидите, что, например, при 3,0 В этот конкретный светодиод потребляет около 120 мА. Если мы уменьшим напряжение до 2,9 В, светодиод будет потреблять немного меньше, всего около 80 мА. Если мы увеличим напряжение до 3,1 В, светодиод будет потреблять больше, примерно 160 мА.


Поскольку в светодиодной полосе 12 В имеется 3 последовательно соединенных светодиода и резистор, подача 11 В вместо 12 В немного похожа на уменьшение напряжения для каждого светодиода на 0.25В.

Будут ли светодиоды работать при 2,75 В? Если мы обратимся к таблице выше, окажется, что потребляемый ток упадет со 120 мА на светодиод до примерно 40 мА.

Хотя это довольно значительное падение, светодиоды будут работать нормально, хотя и с гораздо более низким уровнем яркости.

Что, если бы мы подавали только 10 В на светодиодную ленту на 12 В? В этом случае мы уменьшаем напряжение на каждый светодиод на 0,5 В. Если обратиться к таблице, то при 2,5 В светодиоды почти не потребляют ток.

Скорее всего, на этом уровне напряжения вы увидите очень тусклую светодиодную ленту.

Все напряжения ниже номинального значения светодиодной ленты являются безопасными, так как вы всегда будете потреблять меньший ток и, следовательно, исключить любую возможность повреждения или перегрева. Но как насчет уровней напряжения более 12 В?

Давайте посмотрим на питание 12,8 В на светодиодной ленте 12 В. Это увеличивает напряжение на светодиод на 0,20 В.

На наш светодиод теперь подается напряжение 3,2 В, при котором диаграмма показывает потребляемый ток 200 мА.


Так уж получилось, что максимальный ток производителя составляет 200 мА.Если установить более высокое значение, вы рискуете повредить светодиод.

И имейте в виду, что каждый светодиод будет иметь разные характеристики, и присущие производственные различия могут повлиять на фактические диапазоны напряжения, которые приемлемы для конкретной светодиодной ленты.

Мы показали, что для светодиодной ленты на 12 В она может переходить от темноты к перегрузке в узком диапазоне от 10 В до 12,8 В.

Хотя можно подавать напряжение, немного отличающееся от номинального, вы должны быть осторожны и точны, чтобы не повредить светодиоды.


Как насчет уменьшения яркости светодиодной ленты?


Один из способов уменьшить яркость светодиодной ленты — установить входное напряжение ниже номинального уровня, как мы видели выше. В действительности, однако, силовая электроника не очень хорошо снижает выходное напряжение таким образом.

Предпочтительным методом является использование так называемой ШИМ (широтно-импульсной модуляции), когда светодиоды включаются и выключаются с большой скоростью. Регулируя соотношение времени включения и выключения (рабочий цикл), можно отрегулировать видимую яркость светового потока светодиодной ленты.

Для светодиодной ленты 12 В это означает, что она всегда получает либо полное напряжение 12 В, либо 0 В, в зависимости от того, на какой части цикла ШИМ мы находимся.

Аналогичным образом, мы также знаем, что светодиод потребляет одинаковое количество тока, когда он находится в состоянии «включено», независимо от его рабочего цикла. Это дополнительное преимущество для светодиодных лент, цветовая температура которых должна оставаться постоянной даже при изменении ее яркости.


Итог


Одно из значительных преимуществ светодиодных лент — это простота, но универсальность: они сочетаются с простыми устройствами питания постоянного напряжения.

Иногда может быть полезно понять внутреннюю работу таких устройств, поскольку это может помочь нам понять некоторые из более тонких аспектов их работы, такие как регулировка яркости и изменения входного напряжения.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
