SMD Резисторы в аналоговой и цифроаналоговой технике

Несмотря на кажущуюся простоту, дешевизну и распространенность, современный SMD резисторы для поверхностного монтажаявляются весьма сложным устройством, при изготовлении которого используются многие достижения современных высоких технологий.

Для того, чтобы убедиться в этом, достаточно взглянуть на упрощенную внутреннюю структуру такого непроволочного резистора, представленную на рис.1.

Основным несущим элементом резистора является подложка, изготовленная из окиси аллюминия  (Al2O3).

Этот материал обладает хорошими диэлектрическими свойствами, но помимо этого имеет очень высокую теплопроводность, что необходимо для отвода тепла, выделяющегося в резистивном слое, в окружающую среду.

Основные (но не все!) электрические характеристики резистора определяются резистивным элементом, в качестве которого чаще всего используется пленка металла или окисла, например чистого хрома или  двуокиси рутения, нанесенная на подложку.

Состав, технология нанесения на подложку и характер обработки этой пленки являются важнейшими элементами, определяющими характеристики резистора, и чаще всего представляют производственный секрет фирмы производителя.

Некоторые виды — резисторы проволочные — в качестве резистивного материала используют тонкую (до 10 мкм) проволоку из материала с низким температурным коэффициентом сопротивления (например, константана), намотанную на подложку. В последнем случае номинал резистора обычно не превышает 100 Ом.

Для соединения резистивного элемента с проводниками печатной платы служат несколько слоев контактных элементов.

Внутренний контактный слой обычно выполнен из серебра или палладия, промежуточный слой представляет собой тонкую пленку никеля, а внешний – свинцово-оловянный припой.

Такая сложная контактная конструкция предназначена для обеспечения надежной взаимной адгезии слоев. От качества выполнения контактных элементов резистора зависят такие его характеристики, как надежность и токовые шумы.

Последним элементом конструкции SMD резистора является защитный слой, обеспечивающий предохранение всех элементов конструкции резистора от воздействия факторов окружающей среды и в первую очередь от влаги. Этот слой выполняется из стекла или полимерных материалов.

На рис.2. приведены обозначения геометрических параметров SMD резисторов.

 Основные геометрические и некоторые электрические характеристики SMD резисторов определяются их типоразмерами, наиболее употребительные из которых приведены в таблице 1.

Таблица 1

Типоразмер

Максимально
допустимая
мощность, Вт

Максимальное
рабочее
напряжение, В

L, мм

W, мм

H, мм

T, мм

0402

0,0625

50

1,0±0,05

0,5±0,05

0,35±0,05

0,35±0,05

0603

0,1

50

1,6±0,15

0,8±0,15

0,45±0,1

0,45±0,1

0805

0,125

150

2,0±0,05

1,25±0,2

0,5±0,1

0,5±0,1

1206

0,25

200

3,1±0,05

1,6±0,15

0,6±0,1

0,6±0,1

1210

0,33

200

3,1±0,1

2,6±0,15

0,5±0,2

0,5±0,2

1812

0,5

200

4,5±0,1

3,2±0,15

0,5±0,2

0,5±0,2

2010

0,75

200

5,0±0,1

2,5±0,15

0,5±0,2

0,5±0,2

2512

1,0

200

6,35±0,1

3,2±0,15

0,5±0,2

0,5±0,2

Важнейшими характеристиками резисторов являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

С этими характеристиками тесно связаны допустимая рассеиваемая мощность и тепловое сопротивление между резистором и окружающей средой.

Кроме того, в некоторых областях применения резисторов могут оказаться существенными их шумовые характеристики (особенно токовый шум) а также временная стабильность, предельная величина рабочего напряжения, зависимость сопротивления от приложенного напряжения и частотные параметры резистора (характеристики его эквивалентной схемы на различных частотах).

Рассмотрим важнейшие из этих характеристик с точки зрения применения резисторов в аналоговых и цифроаналоговых электронных устройствах. Таковыми являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

Допуск на величину номинального сопротивления задается в процентах от номинального значения сопротивления.

Номинальное значение – это величина сопротивления резистора, измеренная при фиксированных значениях факторов внешних воздействий.

Важнейшим среди этих факторов является температура. Обычно номинальное значение сопротивления приводится для температуры +20°С и нормального атмосферного давления.

SMD резисторы выпускаются с допусками на номинальное сопротивление в пределах от ±0.05% до ±5%. Разработчикам следует иметь в виду, что самыми распространенными, доступными и дешевыми являются резисторы с допуском на номинальное значение ±5% и ±1%.

Более точные резисторы обычно требуют предварительного заказа и их стоимость возрастает в несколько раз.

Температурным коэффициентом сопротивления (ТКС) называется величина, характеризующая обратимое относительное изменение сопротивление резистора при изменении его температуры на 1°С.

Следует иметь в виду, что изменение температуры резистора может происходить как из-за изменения температуры окружающей среды, так и из-за его саморазогрева.

Значение ТКС определяется по формуле:

ТКС=DR/(R*DТ)

где  DR – абсолютное значение изменения сопротивления при изменении температуры резистора на величину DТ,
R – номинальное значение сопротивления резистора.

Величина ТКС измеряется в 1/ °С, однако, чаще всего ее измеряют в единицах ppm (1ppm=10E-6 1/°С). Современные SMD резисторы выпускаются со значением ТКС в пределах от ±5 до ±200 ppm.

Интересно сопоставить влияние на общее отклонение от номинального значения сопротивления резистора его допуска и температурного изменения. Это сопоставление можно выполнить введением такого параметра, как критическая температура Тк, определяемая как изменение температуры резистора, при которой изменение его сопротивления, определяемое  величиной ТКС, сравняется с допуском на номинальное сопротивление.

Значение Тк для различных значений допусков и ТКС приведено в таблице 2.

Таблица 2

Допуск на номинальное значение сопротивления резистора, %

ТКС, ppm

5

2

1

0,5

0,2

0,1

0,05

Значение критической температуры Тк, °C

±200

250

100

50

25

10

5

2,5

±100

500

200

100

50

20

10

5

±50

400

200

100

40

20

10

±25

400

200

80

40

20

±15

333

133

67

33

±10

500

200

100

50

±5

400

200

100

Из этой таблицы видно, что выпуск резисторов с допуском  ±0. 05% и ТКС равным ±25… ±200ppm является бессмысленным, так как изменение температуры резистора на 20°С может иметь место даже за счет его саморазогрева.

В то же время критическая температура для резисторов с допуском ±0.05% меньше диапазона допустимой рабочей температуры, которая для большинства SMD резисторов составляет от –55 до +125 °С.

Рассмотрим  пример простейшей аналоговой схемы – инвертора на операционном усилителе (рис.3.) и оценим ее точностные характеристики с точки зрения применяемых резисторов.

Коэффициент передачи этой схемы К без учета погрешностей, вносимых операционным усилителем, определяется выражением:

К=-U1/U2=-R3/R1.

Учитывая малое значение допуска на величину номинального сопротивления резистора, можно с достаточной степенью точности утверждать, что при наихудшем сочетании допусков на резисторы допуск на значение К в два раза больше допуска на номинал резистора.



Это значит, что для применяя в данной схеме SMD резисторы наивысшей точности и без учета влияния нагрева резисторов невозможно достижение точности коэффициента передачи выше ±0. 1%!

Такой точности явно недостаточно для многих аналоговых устройств. К счастью, в действительности ситуация несколько легче. Дело в том, что в приведенном выражении для коэффициента передачи его точность определяется не абсолютными значениями сопротивлений резисторов R1 и R3, а их отношением.

Если для схемы используются резисторы одной фирмы и одной партии, то значения их ТКС и номинальных значений могут быть значительно ближе, чем паспортные данные на каждый резистор в отдельности.

Это позволяет существенно повысить результирующую точность схемы, как при нормальной температуре, так и при ее изменении.

Однако, на практике применить предложенный подход к уменьшению погрешности схем не так просто!

В рассмотренной выше схеме он хорошо работает только при К=-1, так как для этого требуются одинаковые резисторы, которые могут быть выбраны из одной партии. При других значениях К эта схема не даст требуемой точности, так как для резисторов разных номиналов вероятность расхождения параметров (особенно ТКС) существенно возрастает.

Для выхода из этого затруднения при К=-2 можно предложить схему, представленную на рис.4.



В этой схеме, несмотря на кажущуюся на первый взгляд ее нелогичность (два последовательно соединенных резистора вместо одного),  можно применить резисторы одного номинала, из одной партии и, таким образом, использовать все преимущества предложенного выше подхода к повышению точности схемы.

Совершенно ясно, что подобный подход может быть использован и для других значений коэффициентов передачи К.

В заключение можно сформулировать несколько простых правил применения резисторов в аналоговых и цифроаналоговых схемах, способствующих уменьшению погрешностей.

1. Рекомендуется использовать такие схемные решения, в которых конечная погрешность схемы определяется не абсолютными значениями резисторов, а их отношениями.

2. По возможности следует использовать в схеме максимальное количество резисторов одного номинала. Для получения резисторов различных номиналов рекомендуется использовать комбинации из последовательного и/или параллельного соединения резисторов одного номинала.

3. Для прецизионных схем рекомендуется использовать резисторы самых больших типоразмеров, обеспечивающих наилучший отвод тепла и, таким образом, уменьшающих саморазогрев резисторов.

Семенякина О.А.
ЗАО «Реом СПб»

Внимание! Все материалы сайта охраняются законом об авторском праве. Любая перепечатка информации, изложенной в любом разделе допускается только со ссылкой на страницу, откуда взята перепечатанная информация.


Смотрите также: резисторы сп39

<< Предыдущая  Следующая >>

Как выбрать номинал подтягивающего резистора? | ASUTPP

Недавно я получил от читателя вопрос о выборе значения подтягивающего резистора:

Привет!
Почему в схеме с моностабильным срабатыванием кнопки вы специально подключили резистор номиналом 10 кОм? Вы рассчитывали это значение?

Вы можете использовать резисторы для многих целей. В следующей схеме (рис. 1), на которую ссылался читатель, резистор R2 является подтягивающим резистором со значением 10 кОм:

Рис. 1. Схема

Рис. 1. Схема

Резистор 10 кОм (R2) служит для того, чтобы напряжение на выводе поддерживалось на стабильно высоком уровне — близком к напряжению питания.

Причина, по которой я выбрал значение 10 кОм, заключается в том, что по своему опыту я знаю, что подтягивающие резисторы от 10 кОм до 100 кОм обычно работают нормально практически во всех цепях.

Я видел, что это использовалось много раз, и я попробовал это сам много раз.

Но если вы не знаете этого и вам нужно рассчитать значение, то читайте дальше.

Выбор значения подтягивающего резистора

Существует два основных принципа выбора значения подтягивающего резистора.

Вам нужно значение, которое:

  • Не слишком маленькое;
  • Не слишком большое;

Не слишком маленький номинал

Первый принцип — иметь значение, которое не слишком мало .

Если значение слишком мало, через резистор протекает большой ток, что делает его очень теплым (или даже горячим) и может привести к его выходу из строя.

Что мы понимаем под «слишком маленькое значение»?

Стандартные резисторы часто имеют номинальную мощность 0,25 Вт (Вт).

Если вы посмотрите на наихудший сценарий, все 9 В источника (см. рис. 1. ) напряжения будут падать через резистор.

Рассеиваемая мощность в резисторе может быть рассчитана по следующей формуле:

P = V*V/R

Отсюда:

R = V*V/P

R = 9*9/0.25 = 324 Ом

Резистор 324 Ом будет работать на пределе того, что он может выдержать, если на него падает 9В.

Таким образом, вы хотите иметь значение намного выше, чем это.

Если вы выберете значение минимум в 10-20 раз больше чем это рассчитанное значение, у вас все будет хорошо. Например, 5 кОм как минимум.

Не слишком большой номинал

Значение резистора не может быть слишком большим.

Если значение резистора слишком велико, вы получаете слишком большое падение напряжения, так что значение на входном выводе перестает быть достаточно высоким, чтобы называться высоким.

Что мы понимаем под «слишком большое значение»?

«Основное правило — использовать значение подтягивающего резистора, которое, по крайней мере, в 10 раз меньше значения импеданса входного контакта».

Входной импеданс таймера 555 составляет 10 МОм. в 10 раз меньше — это 1 МОм.

Это дает вам возможность выбрать значение сопротивления подтягивающего резистора в диапазоне от 5 кОм до 1 МОм.

Итак, как вы можете видеть, вы можете здесь использовать диапазон значений.

К вопросу о подгонке резисторов / Хабр

Рассмотрим несложную задачу увеличения точности резистора при помощи параллельного соединения двух резисторов, один из которых назовем базовым и обозначим r, а второй компенсирующим и обозначим R. Сразу отметим, что оба резистора являются постоянными и ни в коем случае не переменными. Причины подобного решения ( не использовать переменный резистор) оставим за скобками обсуждения, хотя это могут быть габаритные характеристики, стоимостные показатели и т.д. В практике разработки подобное решение встречается неоднократно.

Процедура настройки значения выглядит следующим образом: устанавливаем резистор r, измеряем его сопротивление, определяем номинал подстроечного сопротивления, необходимого для создания эквивалентного сопротивления, равного эталонному, берем ближайший номинал и устанавливаем его. Возможно, Вам приходилось подобное проделывать с реальной схемой.

И сразу же возникает вопрос — почему это работает? Ведь если r мы измерили и знаем абсолютно точно (в пределах погрешности измерительного прибора), то R мы просто берем из кассы и его точность определяется точностью изготовления резистора.Для ответа на этот вопрос привлечем немного математики.

Формула эквивалентного сопротивления параллельно включенных резисторов r`0=r*R/(r+R),
зададим погрешность R в виде dR, получим r`=r*(R+dR)/(r+R+dR). Тогда dr`=r`-r`0=…=r*r*dR/((r+R+dR)*(r+R)) — абсолютная погрешность, получаем относительную погрешность qr`=dr`/r`0=dR*r/(R*(r+R+dR)),
учитывая dR=R*qR, получаем qr`=qR*r/(r+R+dR)~qR*r/(r+R).

Как нетрудно видеть, относительная погрешность эквивалентного сопротивления в r/(r+R) раз меньше относительной погрешности резистора R, а если сделать r<<R, то она будет существенно меньше. То есть, если мы изначально будем стремиться к ситуации r<<R, то мы действительно может создать весьма точный резистор из не слишком точных.
При этом для компенсации отклонения резистора r от rE нам потребуется R=r*rE/(r-rE).

Возникает вопрос о практически достижимой точности, для чего рассмотрим наихудший случай. Исходной точкой является выбор резистора r, который должен быть максимально близок к rE, так как в этом случае R получается максимальным. Поскольку для r<rE, мы не сможем скомпенсировать данное отклонение (нам потребуется R отрицательной величины и я не очень понимаю физический смысл подобного случая), то чтобы обеспечить отсутствие такого режима, следует выбрать r0=rE/(1-qr).

Тогда наихудшим случаем является r=r0*(1+qr) и мы получаем для R0=rE*(1+qr)/(2*gr).

При этом отношение r0/(R0+r0)=2*qr/(1+qr*qr)~2*qr, и итоговая погрешность составит 2*qr*qR.
Если мы возьмем 5% резисторы, то результат будет 2*0,05*0,05=0,5%, что совсем неплохо, а для 1% резисторов 2*0,01*0,01=0.02%, что скорее всего превзойдет возможности нашего переносного измерительного прибора.

К сожалению, такая точность недостижима в реальных условиях из-за того, что мы не можем в качестве r0 и R0 взять полученные из расчета номиналы, так как мы ограничены стандартным рядом номиналов резисторов E24 либо E96. Попробуем учесть этот факт, что приведет к тому, что для резистора r0 нам придется взять ближайший бОльший номинал из ряда и в худшем случае мы получим r0=rE*(1+qr)*(1+qr)/(1-qr)~rE*(1+3*qr). А вот для резистора R мы можем брать ближайший номинал из ряда, что приведет к худшему случаю R=R0*(1+1.5*qR).

То есть с учетом стандартного ряда итоговая погрешность составит 4,5*qr*qR, что для 5% резисторов составит 1. 13%, (что неплохо, но как то меньше, чем мы ожидали и вообще проще купить 1% резистор), а для 1% резисторов — 0,05%, что очень здорово, но нам потребуется касса подстроечных резисторов с точностью 1%. Истина, как всегда, лежит посередине (ну есть у нее такое свойство, всегда лежать посередине) в качестве базового берем 1% резистор (тем более что его номинал нам известен заранее), а компенсирующий берем из стандартной кассы в 5% (ну она то у Вас точно есть) и получаем точность в 0,2%. Если же нам не достаточно такой точности, то мы может либо применить переменный резистор в качестве компенсирующего, либо поставить еще 1 резистор в параллель к первым двум еще большего номинала и вот тут то получить требуемую точность. Расчет для этого случая оставим для пытливого читателя

Ну и в заключение о том, где такая экзотическая схема используется. Прежде всего это токо-измерительные резисторы (шунты), поскольку в этом случае r должен быть во-первых, небольшим, а подстроечный резистор малого номинал — это экзотика, а во-вторых, мощным, а это еще большая экзотика. А вот компенсирующий резистор может быть и подстроечным, поскольку к нему все вышесказанное относится в значительно меньшей мере. Но вопрос, что проще сделать — измерить номинал, взять из кассы резистор и впаять его, либо измерять номинал и крутить подстроечный резистор до достижения результата — остается открытым. Разумеется, мы не рассматривали одно-оборотные резисторы для подобной схемы даже в качестве гипотезы, поэтому крутить придется долго (то есть оборотов 5-6 во всем диапазоне).

Номинальная мощность резисторов и мощность

Номинальная мощность резистора может быть выражена как максимальная мощность, которую резистор может выдержать. Номинальная мощность резистора — это спецификация для резистора, отличного от сопротивления

. Если резистор имеет номинальную мощность 1 Вт, то мы не должны подавать на резистор более 1 Вт.

Когда электрический ток проходит через резистор из-за наличия на нем разности потенциалов, электрическая энергия теряется в виде тепловой энергии резистором. Если ток, протекающий через резистор, меньше, выделяемое тепло будет незначительным, а если приложить больший ток, количество тепла будет больше.

Таким образом, иногда номинальная мощность резистора также может быть указана как количество теплового элемента, которое может рассеиваться в течение неопределенного времени. Если мощность не превышает мощность резистора, значит, характеристики резистора не ухудшаются.

Но если мощность, подаваемая на резистор, превышает его максимальную номинальную мощность, он расплавит резистор и воспламенится дымом и, таким образом, повредит цепь.У большинства резисторов максимальная номинальная резистивная мощность указана для температуры окружающей среды 70 градусов Цельсия.

Единицы номинальной мощности

Номинальная мощность резистора рассчитывается в ваттах. Количество электроэнергии в ваттах обозначается заглавной буквой «W». Большинство резисторов имеют номинальную мощность в ваттах. Но иногда мы сталкиваемся с номинальной мощностью, такой как мВт, кВт или МВт.

мВт — это сокращение от Milli Watt. 1 мВт = 1/1000 Вт.

кВт — это сокращение от киловатта.1кВт = 1000 Вт.

МВт — это аббревиатура от Mega Watt. 1 МВт = 1000000 Вт.

Расчет номинальной мощности

Формула номинальной мощности резистора можно рассчитать с помощью простого уравнения, которое включает напряжение и ток, приложенные к резистору.

P = V × I

Мощность — это произведение напряжения и тока, приложенного к резистору.

Если ток, приложенный к резистору, составляет 1 А, а подаваемое напряжение составляет 12 В, и резистор работает нормально, тогда мощность через резистор будет

.
P = 12 × 1 = 12 Вт

Таким образом, этот резистор будет нормально работать без ухудшения характеристик при 12 Вт.Однако максимальная мощность, то есть номинальная мощность, может составлять 15 Вт, 16 Вт или что-либо выше 12 Вт.

Теперь, идя дальше, нам понадобится закон Ома, который равен

.
В = I × R

Итак, мы можем записать формулу мощности как

P = V × I
P = I × R × I
P = I
2 × R

Если мы знаем значение сопротивления и ток, протекающий через него, мы можем легко найти мощность.

Если значение сопротивления резистора составляет 100 Ом, а приложенный ток равен 0.5А, то мощность будет

P = 0,25 × 100
P = 25 Вт

Таким образом, мощность через резистор будет 25 Вт.

Но что, если мы не знаем величину протекающего тока, а знаем подаваемое напряжение. Тогда нам снова понадобится закон Ома

.
P = V × I
P = V × V / R [потому что I = V / R]

Если значение подаваемого напряжения составляет 6 В, а сопротивление резистора 30 Ом, мощность будет

.
P = 6 × 6/30 = 6/5 Вт

Таким образом, мощность на резисторе будет 6/5 Вт.

Резистор Мощность

Номинальная мощность или номинальная мощность резистора в основном зависит от физических размеров резистора. Если размер резистора большой, номинальная мощность будет больше, и это в основном зависит от площади поверхности резистора.

Резисторы

, мощность которых превышает их максимальную номинальную мощность, как правило, очень быстро вспыхивают дымом и повреждают цепь, к которой они подключены. Если резистор должен использоваться почти на максимальную мощность, тогда потребуется какая-то форма радиатора или охлаждения.

Рассеиваемая мощность резистора — это главное, что следует проверять при использовании резистора в определенных схемах. Каждый раз перед подключением резисторов необходимо проверять мощность, подаваемую источником. Резисторы взорвутся и повредят другие части схемы, что нежизнеспособно.

Большинство используемых нами резисторов имеют мощность 1/2 Вт, 1/3 Вт, 1/4 Вт и 1/8 Вт для низковольтных приложений. На рисунке ниже показана кривая снижения мощности. Эта кривая показывает, как номинальная мощность резистора падает при повышении его температуры.

Кривая снижения мощности

Номинальная мощность резистора падает после температуры 70 ° C. Следовательно, необходимо выбрать подходящую мощность резистора для данного приложения. Обычно при температуре выше 100 ° C предпочтительны резисторы высокой мощности.

Заключение

Номинальная мощность зависит также от размера резистора. Рассеивание мощности начинается с повышения температуры, и мощность также увеличивается. Для приложений с более высоким напряжением резисторы с проволочной обмоткой имеют хорошую номинальную мощность и специально разработаны для работы при температурах выше 300 ° C в течение более короткого периода времени.

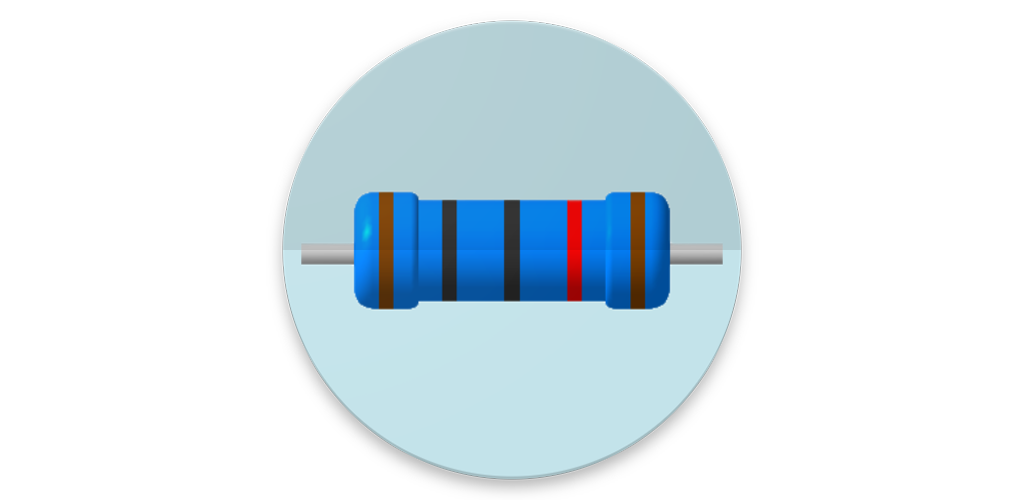

Цветовые коды резисторов

и таблица для 3-, 4-, 5- и 6-полосных резисторов

Вы купили комплект из 500 резисторов только для того, чтобы быть огорченными, обнаружив, насколько вы невежественны в отношении этих разноцветных колец на ваших новых резисторах? Вы задаетесь вопросом, почему они не могли просто напечатать значение сопротивления на резисторе и облегчить жизнь всем? Если считывание цветовых кодов резисторов кажется вам чуждым, читайте дальше!

Можете ли вы сказать, какой из них резистор 4,7 кОм?

Поскольку резисторы имеют небольшие размеры, довольно сложно напечатать числа или значение сопротивления на небольшой поверхности резистора. Таким образом, вместо прямой печати чисел на резисторе используются цветовые коды резисторов. Резисторы могут иметь 3 полосы, 4 полосы, 5 полос или 6 полос. Цветные полосы используются для обозначения сопротивления, допуска и температурного коэффициента.

Мы составили простое руководство, объясняющее расчеты цветовых кодов резисторов. Считывание цветовых кодов резисторов станет проще, если вы разберетесь с математикой, стоящей за каждой цветной полосой.

Начало работы: Таблица цветовых кодов резисторов

Прежде чем перейти к математике, вы должны знать о важном инструменте, известном как Таблица цветовых кодов резисторов.Подобно тому, как таблица Менделеева незаменима для химика, таблица цветовых кодов резисторов — ваш лучший друг, когда дело доходит до расшифровки кода резистора. Вы обнаружите, что часто обращаетесь к этому графику, поскольку значения, необходимые для расчета значения сопротивления, собраны на нем. Подробнее о том, как его использовать, мы рассмотрим в примерах в следующем разделе!

Есть ли простой способ запомнить эти цвета?

Совершенно верно. Если вам трудно вспомнить, какие цвета есть в цветовых кодах резисторов, попробуйте эту мнемонику.

Сокращение: BBROYGBVGW

Фраза: Плохое пиво портит наши молодые кишки, но водка идет хорошо

У Б. Б. Роя из Великобритании очень хорошая жена

Плохие парни соревнуются с нашими молодыми девушками, но Вайолет обычно побеждает

Начало работы: определение первой цветной полосы

Это вопрос, который обычно возникает в первую очередь, потому что мы не можем начать вычисление сопротивления по цветовой кодировке резистора, если мы не можем определить правильное направление считывания.К счастью, цветовой код резистора содержит некоторые визуальные подсказки, которые дают ответ!

  • Самая очевидная уловка заключается в том, что перед полосой допуска возникает увеличенное пространство. Полосы не расположены друг от друга на регулярной основе, и их можно рассматривать как сгруппированные надвое. Поместите большую группу слева и прочитайте резистор слева направо.

  • Первая полоса обычно всегда ближе к концу. Но это может быть не всегда так.
  • Если вы обнаружите полосу золотого или серебряного цвета на своем резисторе, это определенно полоса допуска и последняя полоса на резисторе. Итак, они принадлежат правой стороне резистора, и снова считайте резистор слева направо.

Кроме того, не забудьте проверить документацию производителя, чтобы убедиться в используемых цветовых кодах резисторов. Если ни один из вышеперечисленных способов не помогает, вы всегда можете положиться на мультиметр для измерения сопротивления. Иногда это может быть единственный способ определить сопротивление, особенно когда цветные полосы поцарапаны или выгорели.

Расчетный цветовой код резистора

3-полосный резистор Цветовой код

Для 3-полосного цветового кода резистора первые две полосы всегда обозначают первые две цифры значения сопротивления, а третья полоса представляет множитель.

AB × C ± 20%

10 × 10 1 ± 20% = 100 Ом ± 20%

Группы:

A: 1 st диапазон — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 rd band — множитель

В нашем примере полосы коричневые, черные и коричневые.Первая полоса — это коричневая полоса, ближайшая к краю. Мы просматриваем нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый имеет первое значащее значение 1, а черный имеет второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1. Используя формулу, сопротивление таким образом рассчитывается как:

Поскольку трехполосный резистор не имеет четвертого диапазона допуска, допуск по умолчанию принимается равным 20%.

4-полосный резистор Цветовой код

4-полосный цветовой код резистора является наиболее часто используемым резистором. Как и в случае с трехполосным резистором, первые две полосы всегда дают первые две цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.

AB × C ± D%

12 × 10 5 ± 5% = 1200 кОм ± 5%

Группы:

A: 1 st диапазон — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 rd band — множитель

D: 4 th band — допуск

Для цветового кода 4-полосного резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.Диапазон допуска также легко определить из-за увеличенного зазора между диапазоном допуска и диапазоном множителя. В этом примере это золото, поэтому при поиске по таблице цветового кода резистора он дает погрешность ± 5%. Таким образом, начиная с другого конца, первая полоса идентифицируется как коричневая, имеющая 1 значащую цифру 1 st . Вторая полоса красная и имеет вторую значащую цифру 2. Полоса 3 rd является зеленой, которая означает, что множитель равен 10 5 .Используя формулу. Полученное сопротивление составляет 12 × 10 5 = 1200 кОм. Наконец, полоса допуска, которую мы определили как золото, дает значение допуска ± 5%.

Иногда для цветового кода 4-полосного резистора полоса допуска может быть оставлена ​​пустой, в результате чего получается 3-полосный резистор. В этом случае значение сопротивления останется прежним, за исключением того, что допуск будет составлять ± 20%, как если бы это был 3-полосный резистор.

5-полосный резистор Цветовой код Пятиполосные резисторы

— это резисторы с более высокой точностью, и у них есть дополнительная полоса для значащей цифры 3 rd .Таким образом, первые три полосы обозначают значащие цифры сопротивления, а все остальное смещается вправо, делая четвертую полосу множителем, а пятую полосу допуском.

ABC × D ± E%

475 × 10 0 ± 1% = 475 Ом ± 1%

Группы:

A: 1 st диапазон — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 ряд — 3 ряд значащая цифра

D: 4 th band — множитель

E: 5 th band — допуск

В этом примере полоса допуска коричневого цвета и определяется увеличенным промежутком между ней и полосой множителя.Из таблицы цветового кода сопротивления мы получаем значение допуска ± 1% для коричневого. Начиная с другого конца, первая полоса и вторая полоса желтого и фиолетового цвета, что дает 1 st и 2 nd значащую цифру 4 и 7 соответственно. Дополнительная третья полоса синего цвета, поэтому значащая цифра 3 rd равна 5. Четвертая полоса черная и дает значение множителя 10 0 . Используя формулу, получаем значение сопротивления 475 × 10 0 = 475 Ом.

6-полосный резистор Цветовой код

6-полосный резистор — это, по сути, 5-полосный резистор с дополнительным кольцом, которое обозначает температурный коэффициент или, иногда, интенсивность отказов. Наиболее распространенный цвет шестой полосы — коричневый (100 ppm / K), что означает, что на каждые 10 ℃ изменение температуры значение сопротивления изменяется на 0,1%.

ABC × D ± E%, F

274 × 10 0 ± 2%, 250 частей на миллион / K = 274 Ом ± 2%, 250 частей на миллион / K

Группы:

A: 1 st диапазон — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 ряд — 3 ряд значащая цифра

D: 4 th band — множитель

E: 5 th band — допуск

F: 6 th band — температурный коэффициент

В этом примере полосы цветового кода резистора можно сгруппировать в 2 группы в соответствии с промежутком между полосой множителя и полосой допуска. Поместите большую группу слева, а меньшую группу справа и прочитайте резистор слева направо. Опять же, мы проверяем цветовую кодировку резистора на красный, фиолетовый и желтый, а первая, вторая и третья полосы дают значащие цифры 2,7 и 4 соответственно. Четвертая полоса черного цвета, что дает значение множителя 10 0 . Следовательно, мы получим значение сопротивления 274 × 10 0 = 274 Ом. Пятая полоса допуска дает значение допуска ± 2%. Шестая полоса черного цвета и дает значение температурного коэффициента 250 ppm / K.

Исключения цветовой полосы резистора

Нулевые резисторы

Нулевые резисторы — это резисторы, которые можно легко распознать по одной черной полосе. По сути, это проводная связь с единственной функцией соединения дорожек на печатной плате. Но почему бы не использовать для этого обычную перемычку?

Нулевые резисторы идентифицируются по одной черной полосе
(Источник: ES Mobile)

Причина, по которой они выглядят как резисторы, заключается в том, что компоненты в большинстве печатных плат размещаются с помощью автоматических установочных машин, а не вручную. Будучи похожим на резистор, производители могут использовать тот же автомат для размещения компонентов на печатной плате. Это устраняет необходимость в отдельной машине для установки перемычек.

Кроме того, резисторы с нулевым сопротивлением снимаются легче, чем перемычки. Это позволяет при необходимости легко вносить любые изменения в конструкцию. Резистор нулевого сопротивления легко снимается и заменяется новыми компонентами.

Теперь, когда вы готовы расшифровать любой цветовой код резистора, который попадется на вашем пути, вы можете взять пакет из 500 резисторов из Seeed Bazaar !

Сборка этих крошечных резисторов на печатной плате слишком хлопотна? Вы когда-нибудь хотели, чтобы кто-то другой сделал это за вас? Если это так, сервис Seeed Fusion PCB Assembly может быть именно тем, что вы ищете.Независимо от сложности или количества ваших дизайнов, ваши доски будут производиться с той же тщательностью и контролем качества, которые Seeed использует для своей продукции. Просто загрузите свой дизайн печатной платы на онлайн-платформу Seeed Fusion, и конкурентное ценовое предложение будет создано для вас в течение нескольких секунд. Посмотрите здесь .

А теперь попробуйте услугу абсолютно без затрат на сборку на 5 плат , сэкономив до 80% от обычной цены.Воспользуйтесь предложением сегодня.

Вот и все, что вам нужно для нашего руководства по цветовым кодам резисторов! Если у вас есть дополнительные вопросы или советы о том, как использовать цветовую кодировку резисторов для расчета сопротивления, не стесняйтесь писать нам сообщение в разделе комментариев ниже.


Следите за нами и ставьте лайки:

Продолжить чтение

Резистор

— обзор | Темы ScienceDirect

17.2.6 Термисторы

Термисторы — это, по сути, полупроводники, которые ведут себя как резисторы с высокотемпературным коэффициентом сопротивления.Электрическое сопротивление изменяется в зависимости от температуры и обычно отрицательно, то есть уменьшается с повышением температуры, в отличие от металлов. Функция отклика является экспоненциальной

(17,6) RT = RoexpAT

, где коэффициенты постоянны и зависят от используемого материала. Путем дифференцирования уравнения получается температурный коэффициент B

(17,7) B = dlnRdT = −AT2

, который имеет отрицательную параболическую зависимость от температуры. Чувствительность термисторов зависит от температуры, но при обычных значениях она на порядок выше, чем у платиновых датчиков сопротивления.

Важно отметить, что термисторы нагреваются текущей нагрузкой и что источник питания должен быть очень хорошо откалиброван ввиду ограниченного естественного рассеивания тепла. Термисторные термометры следует сравнивать со стандартным термометром каждый год, если они хорошего качества, или каждый месяц, если они низкого качества, и повторно калибровать, поскольку характеристики датчиков не очень стабильны и подвержены старению.

Основным недостатком термисторов является функциональная зависимость, характеризующаяся нелинейным сопротивлением в зависимости от температуры. Линеаризация в основном достигается с использованием аналоговых схем, но также возможна линеаризация датчика, которая была достигнута при производстве узлов термистора с линейным выходом. Они состоят из двух или трех термисторов, собранных как один термистор, и дополнительного резистора. При соответствующем выборе элементов эти пакеты взаимозаменяемы в пределах заявленного допуска. Преобразователи с линейным откликом имеют преимущество более простой электронной схемы или обработки данных и имеют однородную точность во всем диапазоне.Линейные термисторы в выбранном диапазоне температур получаются с помощью подходящей комбинации двух подкомпонентов: термисторного композитного материала и набора резисторов, состоящего из компенсирующей цепи из двух или трех прецизионных металлопленочных резисторов. Дополнительные сведения об основных этих и других датчиках температуры можно найти в других источниках (Schooley, 1986; Doebelin, 1990; Michalski et al., 1991; Nicholas and White, 1994; Lipták, 2003).

Распространенным методом линеаризации стандартных термисторов является использование мостовой схемы Уитстона (рис.17.15) с датчиком сопротивления R T ( T ), который составляет одно плечо моста и измеряет выходное напряжение в режиме отклонения (т. Е. С несбалансированным мостом). Это, как правило, линейная функция возбуждения моста E (т.е. напряжение аккумулятора моста после стабилизации), но нелинейная функция сопротивления элементов R 1 , R 2 , R 3 и R T ( T ) четырех рычагов.Когда калибровочная кривая датчика R T ( T ) известна и выражена полиномиальной регрессией, соответствующее сопротивление R 1 , R 2 и R 3 трех других плеч можно правильно рассчитать и отрегулировать, так что экспоненциальная кривизна датчика компенсируется нелинейностью мостовой схемы, которая была должным образом разбалансирована.

Фиг.17.15. Базовый мост Уитстона в режиме прогиба для корпуса термистора Т . Два резистора R 2 и R 3 регулируются для настройки моста, чтобы сделать линейный отклик T , как видно на измерителе M . E — стабилизированное напряжение возбуждения.

Измеритель M, , который измеряет выходное напряжение на клеммах, мгновенно отслеживает изменения датчика и с соответствующим выбором из R 1 , R 2 и R 3 , выходное напряжение прямо равно значению температуры термистора.Точность вывода и отклонение от линейности может быть лучше 0,1 ° C. Основные источники ошибок — нестабильность возбуждения моста; конденсация или выпадение дождя, что приводит к шунту жидкой воды между выводами термистора, если они плохо изолированы; и дрейф термистора или других резисторов моста.

Для психрометрических измерений необходима сборка двух основных мостов Уитстона для двух термометрических датчиков T 1 и T 2 . Можно изменить показания T 1 на T 2 или наоборот, работая на коммутаторе, чтобы контролировать любой дисбаланс между двумя датчиками. Два регулируемых резистора используются для установки моста для термистора во время калибровки устройства. Если измеритель имеет повышенный импеданс (как и большинство электронных измерителей), ток на нем исчезает, и измеритель измеряет выходное напряжение e ( T ):

(17.8) eT = R1R1 + R2 − RT1RT1 + R3E

Платиновые датчики сопротивления и линейные термисторные преобразователи очень маленькие (рис. 17.16), точные (лучше 0,1 ° C), воспроизводимые, надежные, линейные или трансформируемые в линейные, взаимозаменяемые. в пределах 0,1 ° C, и быстрый отклик, например могут быть найдены постоянные времени <1 с. Однако желательно купить один или несколько десятков датчиков и откалибровать все вместе в калориметрической ванне. Затем можно определить те, которые дают наиболее близкие ответы, чтобы их можно было заменить друг на друга или сопоставить два или более из них с очень похожим ответом. На практике точность 0,1 ° C в большинстве случаев является удовлетворительной, и согласование порядка ± 0,01 ° C может быть выполнено без труда. Термисторы более чувствительны, чем платиновые преобразователи сопротивления.

Рис. 17.16. Небольшие термисторы, используемые для быстрого отклика в психрометрах: один свободен (метка A), а другой вставляется в иглу для подкожных инъекций (метка B), образуя датчик с быстрым откликом.

Joe Knows Electronics 1 / 4W 1% 86 Value Комплект резисторов из 860 частей

Это большой ассортимент резисторов.Посылка пришла в хорошем состоянии, как показано на фотографиях. Этот набор предоставит вам широкий спектр значений для различных проектов среди других наборов, предлагаемых на Amazon, которые не имеют такого разнообразия значений. Тем не менее, я хочу выделить две проблемы, связанные с продуктом.

— Резисторы имеют допуск 1%, что обозначено последней полосой коричневого цвета. Я произвольно протестировал некоторые из них, чтобы подтвердить это утверждение. Большинство из них соответствовали техническим требованиям. В среднем они были от 1 до 4 Ом.Я заметил; однако при увеличении значения допуск также немного увеличивается. Я измерил два резистора по 8,2 МОм. Один дал мне 8,23M, что довольно точно, а другой дал мне 8,5M, что было примерно 3% допуска, а не 1%. Я мог предположить, что эта проблема повторяется в резисторах с более высоким номиналом. За цену, которую я заплатил, я ожидал большей точности, которая есть у большинства из них, но не у всех.

— Во-вторых, провода тонкие. Не очень хороши для макета, поэтому я и собираюсь их использовать.Я не говорю, что они ненадежные. Просто с ними не так комфортно работать, как с теми, с более толстыми проводами. Я только что заметил, что этот продавец также предлагает резисторы на 1/2 Вт, которые, как мне кажется, имеют более толстые контакты. К сожалению, их уже слишком поздно, поэтому я пока остановлюсь на этих.

Я заметил, что резисторы с допуском 1% окрашены в синий цвет по сравнению с резисторами с другим допуском. Я предполагаю, что это своего рода соглашение или стандарт для производителей при изготовлении резисторов с очень низким допуском.Однако из-за синего фона сложно выделить некоторые цвета, не говоря уже о их небольшом размере. Мне пришлось использовать увеличительное стекло, чтобы проверить цвета некоторых из них.

Еще стоит упомянуть резисторы на 0 Ом. Это заставило меня почесать голову, потому что, черт возьми, они мне нужны?
Быстрый поиск в Google дал мне ответ. Они используются машинами для вставки резисторов в качестве перемычек или перемычек. Это сделано с целью избежать использования специализированных машин.Я не планировал использовать их для этой цели, к тому же они были для меня своего рода неприятностью, потому что просто занимали место. Поэтому я избавился от них.

При этом я настоятельно рекомендую этот ассортимент резисторов, потому что они делают то, что должны. Они очень хорошо упакованы в пакеты с застежкой-молнией с этикеткой, показывающей значение сопротивления. Очень легко найти. Я пошел на шаг впереди и распечатал этикетки с цветной полосой каждого резистора, которые позже я вставил в папку с тремя кольцами.Однако позже я с замешательством и разочарованием заметил, что это 5-полосные резисторы, и я напечатал цветовые коды для 4-х полосных резисторов. По крайней мере, они будут работать с другими 4 полосными резисторами, которые у меня есть. Я знаю, что это звучит как большая работа, но очень полезно, чтобы все они были аккуратно организованы, особенно если у вас мало места.

Руководство по упаковке материалов для поверхностного монтажа: Чип-резистор

Препятствие, которое объект оказывает на прохождение электрического тока, называется сопротивлением.Все, что конкретно создает такое препятствие, называется просто резистором. Резисторы являются самым основным и широко используемым компонентом схемных компонентов, и их качество оказывает большое влияние на стабильность работы схемы. Резисторы в основном используются для стабилизации и регулирования тока и напряжения в цепи. То есть он может уменьшать или делить напряжение, а также ограничивать, шунтировать, изолировать или фильтровать ток (выполняется вместе с конденсатором). Он также используется для согласования / регулировки амплитуды сигнала.

Резисторы

обычно представлены буквенными обозначениями, такими как R, RN, RF, FS, PR на электрических схемах. Значение сопротивления, указанное на резисторе, является номинальным сопротивлением. Основная единица измерения сопротивления — Ом, выраженная в Ом. На практике обычно используются килоом (кОм) и мегом (МОм). Для справки, отношения преобразования между ними аналогичны метрической системе, а не памяти компьютера. Преобразования составляют 1 кОм = 1000 Ом и 1 МОм = 1000 кОм = 1000000 Ом (в качестве примеров).

Существует два типа резисторов, описанных ниже:

1. Страховой резистор

Плавкие резисторы также можно назвать плавкими резисторами. Предохранительный резистор выполняет двойную функцию. В нормальных условиях он имеет электрические характеристики обычного резистора. Если напряжение в цепи возрастает, ток увеличивается или какой-либо компонент поврежден, предохранительный резистор перегорает на определенный период времени. Это защищает схему от повреждений.В материнской плате компьютера в основном используются резисторы-предохранители чипового типа, которые в основном используются для питания схемы интерфейса. Предохранители в цепи обычно имеют тип микросхемы, черные исключения, серые линейные и PTC. В схеме резистор предохранителя обозначен буквой F. Конечно, в цепи много резисторов 0 Ом, которые также служат страховкой для поддержания регулирования.

2. Резистор рядный

Рядный резистор — это комбинированный резистор, который интегрирован с дискретными резисторами, расположенными по регулярной схеме.Он также известен как встроенный резистор. Это резисторная сеть с небольшими размерами, регулярностью и высокой точностью. Он подходит для электронного оборудования и компьютерных схем. В схеме сопротивление ряда обычно выражается в RN. Основное сопротивление основной платы — это 8-контактное сопротивление. Обычно в линии передачи данных используется подтягивающий резистор или нижний резистор.

Мы можем маркировать резистор двумя способами:

1.Маркировка прямого резистора

Метод прямой маркировки означает прямую маркировку типа резистора, номинального значения сопротивления, допустимой погрешности, номинальной мощности и других параметров на поверхности резистора.Например, резистор может иметь маркировку: «47 кОм ± 5% или 3,3 Ом». Он также может быть представлен числом и символом: 4K7 означает 4,7 кОм или 4Ω7 означает 4,7 Ом


2.Маркировка числового резистора

В числовом методе в основном используются три цифры, обозначающие значение сопротивления, первые две цифры представляют значащие цифры, а третья цифра указывает множитель (10 квадратов). Например, метка 472, что означает, что значение сопротивления: 47 × 10 2 = 4700 Ом. Если он обозначен как 330, это означает, что значение сопротивления составляет 33 × 10 0 = 33 Ом. Если некоторые предохранительные резисторы имеют маркировку 000, они имеют сопротивление 0 Ом.

Пытаетесь управлять своим SMT-производством?

Nex PCB может помочь.

В NexPCB у нас есть необходимые технологии и опыта для вашего производства SMT, печатных плат и печатных плат. Мы специализируемся на сборке прототипов печатных плат Quick-Turn, сборке печатных плат в небольших объемах с поверхностным монтажом (SMT), сквозными отверстиями (THT) и смешанными компонентами.Узнайте больше о наших возможностях здесь

У нас также есть специальная команда по закупкам, которая позаботится о том, чтобы вы получили необходимые компоненты по разумным и оптимальным ценам.

Во всем, мы позаботимся о том, чтобы произвести для вас продукт самого высокого качества путем полной проверки.

Просто нажмите кнопку ниже, чтобы сообщить нам о потребностях вашего проекта, и наша команда будет рада вам помочь!

Резисторы | Резистор считывания тока | Производитель

Калькулятор предельного коэффициента

Резисторы имеют два номинала, связанных с электрическими нагрузками.Основным из них является номинальная мощность (Pr) в ваттах. Это максимальная мощность, которую резистор может постоянно рассеивать при указанной температуре окружающей среды (обычно 70 ° C). Если это превышено, резистор сработает. становится слишком жарко. Возможные последствия этого — необратимое изменение значения, отказ обрыва цепи и повреждение печатной платы или окружающих компонентов.

Второй рейтинг — это напряжение ограничивающего элемента (LEV) (иногда называемое номинальным напряжением или рабочим напряжением) в вольтах.Это максимальное напряжение, которое может постоянно подаваться на резистор, даже если номинальная мощность не достигается. Применение более высокое напряжение может привести к электрическому пробою. Возможные последствия этого — постоянное изменение значения и отказ обрыва цепи.

Практически в каждом случае, когда выбирается определенный тип и значение, релевантным будет только один из этих рейтингов. Этот рейтинг является ограничивающим фактором, и его можно определить с помощью калькулятора.

Калькулятор снижения номинальных значений температуры

Резисторы должны работать с меньшими тепловыделениями при высоких температурах окружающего воздуха.

Номинальная мощность резисторов действительна только до определенной температуры окружающего воздуха. Обычно это 70 ° C или 25 ° C, но иногда используются 40 ° C, 85 ° C и другие температуры. При местных температурах воздуха выше этого номинального значения допустимая рассеиваемая мощность снижается до тех пор, пока при максимальной температуре окружающего воздуха не допускается только номинальное рассеивание. Это предотвращает чрезмерное повышение температуры корпуса резистора и / или паяных соединений.

Характеристика снижения номинальной мощности обычно линейна от номинальной мощности до 0 Вт. Калькулятор выполняет две функции. Во-первых, с учетом рабочей температуры воздуха он дает максимально допустимую рассеиваемую мощность. Во-вторых, с учетом рассеиваемой рабочей мощности он дает максимально допустимую температуру окружающего воздуха.

Калькулятор разряда конденсаторов

Стопорные резисторы используются для разряда конденсаторов до безопасных уровней напряжения после отключения питания.

Отводящий резистор может быть подключен к конденсатору для быстрого разряда без рассеивания в состоянии покоя или постоянно подключен для обеспечения высокой надежности и низкой стоимости. В последнем случае существует компромисс между временем достижения безопасной разрядки. и потеря мощности покоя.

Калькулятор упрощает выбор подходящего значения сопротивления. Это связывает время разряда со значением резистора и вычисляет начальную мощность.Для переключаемого дренажа это пиковая мощность с указанной постоянной времени затухания. Для постоянного подключенный отводчик — это непрерывное рассеивание, и выбранный резистор должен иметь соответствующий номинал.

одиночный импульс


Непрерывный импульс


Что такое резистор?

Резисторы являются важными компонентами практически в каждой цепи, но что вы на самом деле знаете о них? Мы рассмотрим этот базовый электронный компонент, чтобы понять, что это такое и как они работают.

Резисторы

— это специальные компоненты с определенным электрическим сопротивлением, которые можно использовать для ограничения потока электронов через цепь. Как пассивные компоненты, которые могут только потреблять мощность, но не генерировать ее, резисторы отлично подходят для ограничения тока, разделения напряжений и многого другого. Используя резисторы, становится возможным управлять величиной тока и напряжения в цепи, тем самым управляя схемой в целом.

Декодирующий резистор цветов

Поскольку основное назначение резистора — ограничить прохождение электрического тока, ключевым параметром резисторов является их значение сопротивления.Таким образом, резисторы обычно называют в зависимости от их номинального сопротивления (Ом) и могут быть идентифицированы полосами разного цвета.

Большинство сквозных резисторов имеют четыре цветных полосы. Первые две полосы указывают две старшие цифры номинала резистора. Третья полоса представляет собой весовое значение, в котором две значащие цифры умножаются на степень 10. Последняя полоса указывает допуск резистора.

Допуск объясняет, насколько большее или меньшее фактическое сопротивление резистора можно сравнить с его номинальным значением.Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приведут к лучшим или худшим допускам. Например, резистор 1 кОм с допуском 5% на самом деле может иметь значение от 0,95 кОм до 1,05 кОм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
