Цветовая маркировка резисторов.

В соответствии с международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. При добавлении шестой полосы, у маркировки резистора появляется температурный коэффициент сопротивления (ТКС).

Цветовая маркировка резисторов с 3-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Также посчитать сопротивление для 3-х и 4-х полосных резисторов можно по формуле:

R = (10A + B)10C

Где:

  • R – сопротивление резистора в Омах.
  • A — цвет первой полосы.
  • B — цвет второй полосы.
  • C — цвет третьей полосы.

Цветовая маркировка резисторов с 4-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.2M&#937 (МегаОм) и допуском 10%.

Полоса 1 2 3 4
Значение 1-я цифра 2-я цифра Множитель Допуск %
(Нет полосы — +/-20%)
Серебрянный     0.
01
+/-10%
Золотой     0.1 +/-5%
Черный 0 0 1
Коричневый 1 1 10 +/-1%
Красный 2 2 100 +/-2%
Оранжевый 3 3 1000
Желтый 4 4 104
Зеленый 5 5 105 +/-0.5%
Синий 6 6 106 +/-0. 25%
Фиолетовый 7 7 107 +/-0.1%
Серый 8 8   +/-0.05%
Белый 9 9

Цветовая маркировка резисторов с 5-ю полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Также посчитать сопротивление для 5-и и 6-и полосных резисторов можно по формуле:

R = (100A + 10B + C)10D

Где:

  • R – сопротивление резистора в Омах.
  • A — цвет первой полосы.
  • B — цвет второй полосы.
  • C — цвет третьей полосы.
  • D — цвет четвертой полосы.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 6.25К&#937 (КилоОм) и допуском 5%.

Полоса 1 2 3 4 5
Значение 1-я цифра 2-я цифра 3-я цифра Множитель Допуск %
Серебрянный       0. 01 +/-10%
Золотой       0.1 +/-5%
Черный 0 0 0 1
Коричневый 1 1 1 10 +/-1%
Красный 2 2 2 100 +/-2%
Оранжевый 3
3
3 1000
Желтый 4 4 4 104
Зеленый 5 5 5 105 +/-0. 5%
Синий 6 6 6 106 +/-0.25%
Фиолетовый
7
7 7 107 +/-0.1%
Серый 8 8 8   +/-0.05%
Белый 9 9 9

Цветовая маркировка резисторов с 6-ю полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Шестая полоса означает температурный коэффициент сопротивления (ТКС).

ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры. Обозначается ТКС в ppm/ºC (part per million / Celsius degree). Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора, при изменении температуры в один градус.

Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC, то с изменением температуры в один градус по Цельсию, сопротивление данного резистора поменяется не больше, чем на 50Ω.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.67М&#937 (МегаОм), допуском 1% и температурным коэффициентом 100ppm/&degC.

Полоса 1 2 3 4 5 6
Значение
1-я цифра 2-я цифра 3-я цифра Множитель Допуск % Температурный Коэффициент
Серебрянный       0. 01 +/-10%
Золотой       0.1 +/-5%
Черный 0 0 0 1
Коричневый 1 1 1 10 +/-1% 100ppm/&degC;
Красный 2 2 2 100 +/-2% 50ppm/&degC;
Оранжевый 3 3 3 1000   15ppm/&degC;
Желтый 4 4 4 104   25ppm/&degC;
Зеленый 5 5 5 105 +/-0. 5%
Синий 6 6 6 106 +/-0.25% 10ppm/&degC;
Фиолетовый 7 7 7 107 +/-0.1% 5ppm/&degC;
Серый 8 8 8   +/-0.05%
Белый 9 9 9     1ppm/&degC;

Цветовая маркировка резисторов онлайн калькулятор | Домовой

Автор Александр Сильченко На чтение 3 мин.

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цветкак числокак десятичный множителькак точность в %как ТКС в ppm/°Cкак % отказов
серебристый1·10−2 = «0,01»10
золотой1·10−1 = «0,1»5
чёрный01·100 = 1
коричневый11·101 = «10»11001 %
красный21·10² = «100»2500,1 %
оранжевый31·10³ = «1000»150,01 %
жёлтый41·104 = «10 000»250,001 %
зелёный51·105 = «100 000»0,5
синий61·106 = «1 000 000»0,2510
фиолетовый71·107 = «10 000 000»0,15
серый81·108 = «100 000 000»
белый91·109 = «1 000 000 000»1
отсутствует20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Декодер цветовой маркировки резисторов

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом — ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца — это цифры, а третье кольцо — множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов — онлайн калькулятор

Определение резисторов по цвету. Маркировка резисторов цветными полосками. Стандартная цветовая маркировка

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Органайзер для SMD компонентов

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности декодера:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки «Реверс») уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (слева от кнопки «Реверс») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Программа расшифровки построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также программа выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Цветовая маркировка резисторов.

Общие сведения.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет программа, заложенная в этой странице. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В половине случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс дешифрования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0. 5%, так как он дороже, а никто из производителей не будет раздувать стоимость без надобности.

Цветовая маркировка резисторов. Назначение полос.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Цветовая маркировка резисторов — цвет и цифру соединяет рифма.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. Способностей выдумать такое не хватило, но если выговорить в определенном ритме «Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ», то становится не хуже, чем стихотворение из «Алисы в стране чудес» («хрюкотали зелюки, как мюмзики в мове…») и легко запоминается. Остается сопоставить это с цветами по начальным буквам «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить «серебристый — золотистый» со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio

Наиболее популярной деталью для электронных схем является резистор – пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения – Ом.

Резисторы могут быть фиксированными и регулируемыми (потенциометры). В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой.

Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:

  • слоистые;
  • объемные;
  • проволочные.

Определение сопротивления

Производители дают только самые важные параметры в определении резистивных элементов:

  • номинальное сопротивление;
  • допуск, выраженный в процентах, соответствующих классу точности;
  • номинальная мощность.

Как определить сопротивление резистора, зависит от системы кодирования. В случае небольших элементов, где нет места, используется кодовая маркировка резисторов: символы из чисел и букв или цветные полосы. Отметки цветом применяются еще потому, что цифры легко стираются, такую надпись часто труднее разобрать.

Буквенное кодирование предусматривает два стандарта:

  1. Обозначение резисторов в системе IEK. Для множителя используют букву: R = 1, K = 1000, M = 1000000;
  2. В стандарте MIL третья цифра обозначает коэффициент, на который умножаются два первых числа.

Примеры, как узнать сопротивление резистора в разных системах:

  1. R47 – IEK, R47 –MIL, номинал резистора – 0,47 Ом;
  2. 6R8 – IEK, 6R8 – MIL, R = 6,8 Ом;
  3. 27R – IEK, 270 – MIL, говорит о значении номинального сопротивления 27 Ом;
  4. 820R, K82 – IEK, 821 – MIL, R = 820 Ом;
  5. 47K – IEK, 473 – MIL, R = 47 кОм;
  6. 100R – IEK, 101 – MIL, R = 100 Ом;
  7. 2M7 – IEK, 275 – MIL, R = 2,7 мОм;
  8. 56М – IEK, 566 – MIL, R = 56 мОм.

Цветовое кодирование

Более распространенным способом кодирования является цветовая маркировка резисторов. Все расшифровки содержатся в публикуемых таблицах.

Международную систему цветных кодов приняли много лет назад, как простой и максимально быстрый способ определения омического значения резистора вне зависимости от его размера.

Важно! Маркировка всегда читается по одной полосе поочередно, начиная от левого конца детали. Каждый цвет ассоциируется с числом, соответствующим ему в таблице.

Элемент идентифицируется цветными полосками: от 3-х до 6-ти. Определение номинала резистора по цветовой маркировке зависит от числа полос:

  1. Три полоски. Первые две – значения сопротивления резистора, третья – коэффициент, на который умножаются цифры, определяемые двумя кольцами. Допуск для таких деталей имеет общую величину 20%;
  2. Четырехполосный код. Номинал резистора считывается по цветам аналогично, четвертая полоса означает допуск. Четырехдиапазонный вариант является самым распространенным. Если четвертой отметки нет, он превращается в трехдиапазонный, где сопротивление неизменное, но погрешность 20%;
  3. Резистор с пятью полосами. Относится к точным элементам. Первые три столбца – сопротивление, четвертый – множительный коэффициент, 5-й – допуск. К примеру, красный, желтый, зеленый, синий – R = 24 x 10 = 240 Ом, ± 0,25%;
  4. Шестиполосный код используется для высокоточных деталей. Пять полос расшифровываются, как и ранее, шестая указывает температурный коэффициент (ppm/° C). Этот показатель важен для некоторых схем. Коэффициент сообщает, на сколько процентов варьируется сопротивление при температурных изменениях в 1° C. Значение ТКС может указываться в ppm/К.

По цветной маркировке нельзя узнать о мощности, которую будет рассеивать элемент. Можно классифицировать резисторы по мощности, исходя из размера детали. Коммерческие резисторы рассеивают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт и т. д. Больший размер элемента говорит о большей рассеиваемой мощности.

Для чего служат допуски

Чем меньше значение допуска, тем ближе сопротивление к желаемому значению.

Иногда схема содержит резисторы, сопротивления которых не очень распространены, и их сложно найти на рынке. С допуском можно приблизиться к нужной величине.

На рисунке представлен образец сопротивления. Он содержит цветовую кодировку. Если расшифровать символы, получаются следующие цифры:

  1. Данное сопротивление составляет 590 Ом с допуском 5%;
  2. Значит, можно определить максимальную и минимальную величину. Таким образом, резистор обладает любым сопротивлением между 619,5 Ом и 560, 5 Ом.

Важно! У проволочных деталей существуют некоторые различия в цветовом коде. Тип такого резистора можно узнать по первоначальному расширенному белому кольцу. Остальные кольца по цвету соответствуют стандартным обозначениям, но заключительное может указывать на повышенную сопротивляемость теплу.

Для таких деталей имеется отдельная таблица данных, в которой можно заметить другие цвета и для погрешностей.

Отклонения от стандарта

  1. Надежность. Этот показатель встречается в виде исключения в кодах, где 5 полос, и показывает процент отказов за тысячечасовой временной промежуток;
  1. Одно черное кольцо. Резистор, имеющий нулевое сопротивление. Такие элементы используются для соединения трасс на печатной плате;
  2. Замена цветов. Резисторные элементы, рассчитанные на высокое напряжение, маркируются желтым на месте золотого и серым на месте серебряного. Это делают из соображений безопасности, чтобы на внешнем покрове не присутствовало частиц металла.

SMD-резисторы

Для резисторов поверхностного монтажа не используют систему цветового маркирования из-за их микроскопических размеров, но иногда кодируют цифрами. Обычно три числа соответствуют:

  • первые два – сообщают о величине сопротивления;
  • третье – коэффициент, на который она умножается.

Никаких дополнительных данных не приводится, так как невозможно вместить больше цифр.

Декодер цветовой маркировки резисторов можно найти в удобном режиме, чтобы не заниматься поиском по таблицам. Существует онлайн калькулятор, куда заносится цветная маркировка резисторов с обозначением колец, и в результате вычисляется величина сопротивления. Причем можно рассчитать, как номинал резистора, так и произвести обратную операцию: узнать по сопротивлению цветовой код.

Перед чтением кодов желательно проверить документацию производителя, если есть возможность, чтобы не было сомнений в используемом стандарте. Для контрольной проверки сопротивления служит мультиметр.

Видео

Данный калькулятор поможет вам найти значение сопротивления 3-х и 4-х значных SMD резисторов, а так же по маркировке EIA-96 (две цифры и буква). Просто введите код, написанный на резисторе, и значение отобразится cнизу. Букву вводите только латинскую, иначе получите нулевое значение

Введите код SMD резистора


33.1kΩ ± 1%

Маркировка EIA-96

Высокоточные резисторы в сочетании с малыми размерами создали необходимость иметь более компактную маркировку для SMD резисторов. Поэтому была создана система маркировки EIA-96. Основана на серии E96 и предназначена для резисторов с допуском 1%.

В этой системе резистор маркируется тремя знаками: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает конечное значение резистора, например:

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.

Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150 34 221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174 40 255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58 392 74 576 90 845
11 127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95 953
16 143 32 210 48 309 64 453 80 665 96 976

Мощность SMD резистора

Чтобы узнать приблизительную мощность SMD-резистора, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.


Типоразмер Размер в дюймах(ДxШ) Размер в мм (ДxШ) Мощность
0201 0.024″ x 0.012″ 0.6 мм x 0.3 мм 0,05Вт
0402 0.04″ x 0.02″ 1.0 мм x 0.5 мм 0,0625Вт
0603 0.063″ x 0.031″ 1.6 мм x 0.8 мм 0,0625Вт
0805 0.08″ x 0.05″ 2.0 мм x 1.25 мм 0.1Вт
1206 0.126″ x 0.063″ 3.2 мм x 1.6 мм 0.125Вт
1210 0.126″ x 0.10″ 3. 2 мм x 2.5 мм 0.25Вт
1812 0.18″ x 0.12″ 4.5 мм x 3.2 мм 0.33Вт
2010 0.20″ x 0.10″ 5.0 мм x 2.5 мм 0.5Вт
2512 0.25″ x 0.12″ 6.35 мм x 3.2 мм 1Вт

Тематические материалы:

Обновлено: 20.12.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Калькулятор цветового кода резистора

• Калькуляторы электрических, радиочастотных и электронных устройств • Онлайн-преобразователи единиц

Определения и расчеты

Резистор и сопротивление

Резистор — это пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах. Резисторы можно встретить практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для обеспечения смещения активных элементов схемы, для завершения линий передачи, в цепях резистор-конденсатор в качестве синхронизирующего компонента. .. Список бесконечен.

Блок прецизионных декадных резисторов

Электрическое сопротивление резистора или электрического проводника является мерой сопротивления потоку электрического тока. Единицей измерения сопротивления в системе СИ является ом. Любой материал показывает некоторое сопротивление, кроме сверхпроводников, у которых сопротивление нулевое. Дополнительная информация об сопротивлении, удельном сопротивлении и проводимости.

Допуск резистора

Конечно, можно сделать резистор с очень точным сопротивлением, но это будет безумно дорого.Кроме того, относительно редко используются прецизионные резисторы. Для измерений используются очень дорогие резисторы. Здесь мы поговорим о недорогих резисторах, используемых в электрических схемах, не требующих высокой точности. Во многих случаях достаточно точности ± 20%. Для резистора 1 кОм это означает, что подходит любой резистор со значением в диапазоне от 800 Ом до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ± 1% или даже ± 0,05%. В то же время 20% резисторы сегодня найти сложно — они были обычным явлением в начале эры транзисторного радио.Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но сейчас это не так.

Сравнение резисторов SMD 0,1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом

Рассеиваемая мощность

Когда электрический ток проходит через резистор, он нагревается, и электрическая энергия преобразуется в тепловая энергия, которую он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температура, но и температура компонентов, окружающих этот резистор.Мощность, потребляемая резистором, рассчитывается как

, где В, в вольтах — это напряжение на резисторе с сопротивлением R в омах, а I — ток в амперах, протекающий через него. Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения своих характеристик, называется номинальной мощностью резистора или номинальной мощностью резистора в ваттах . Как правило, чем больше размер резистора, тем больше мощности он может рассеять.Выпускаются резисторы разной мощности, чаще всего от 0,01 Вт до сотен ватт. Угольные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.

Резисторы с цветовой кодировкой 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт в блоке питания компьютера

Предпочтительные значения

Хотя можно производить резисторы любого номинала, более полезно делать ограниченное количество компонентов, особенно с учетом того, что любой изготовленный резистор подлежит определенному допуску.Стоимость более точных резисторов намного выше, чем их менее точных аналогов. Общая логика требует выбора логарифмической шкалы значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, для допуска ± 10% имеет смысл охватить декаду (интервал от 1 до 10, от 10 до 100 и т. Д.) В 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3. , 3.9, 4.7, 5.6, 6.8, 8.2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Эти значения называются предпочтительными и стандартизированы как E series предпочтительных чисел, которые используются не только для резисторов, но и для конденсаторов, катушек индуктивности и стабилитронов.Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) делит декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Обратите внимание, что серия E3 устарела и почти не используется.

Списки значений серии E

Современный керамический резистор 10 Вт 8,6 Ом (вверху) и резистор VZR 2 Вт 3,3 кОм, произведенный в Советском Союзе в 1969 году

Значения E6 (допуск 20%):

1 , 0; 1,5; 2,2; 3,3; 4,7; 6,8.

E12 значения (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

E24 значения (допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

E48 значения (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

E96 значения (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

E192 значения (допуск 0,5% и ниже):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая кодировка резистора

Маркировка резистора

Большие резисторы, как показано на рисунке, обычно обозначаются цифрами и буквами, и их легко читать. Однако значение не может быть легко напечатано даже с использованием современной технологии печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 1920 года.Цветовые коды используются не только для резисторов, но и для конденсаторов, диодов, катушек индуктивности и других электронных компонентов.

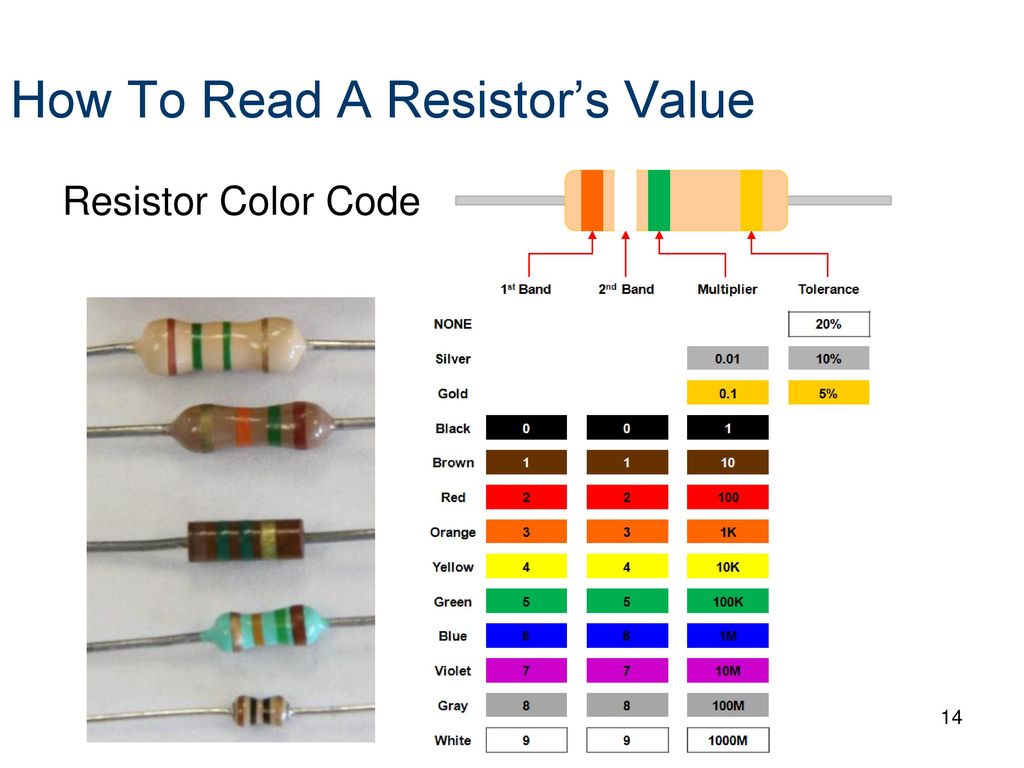

Цветовой код резистора

Для резисторов используется до шести цветных полос. Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Между третьей и четвертой полосой есть небольшой, иногда плохо различимый зазор, который помогает различать левую и правую стороны симметричного компонента.Резисторы 20% обычно маркируются всего тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.

Для резисторов с точностью 2% или более используются пять или более полос, и первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет температурный коэффициент в ppm / K (миллионных долях на кельвин). На рисунке выше представлен принцип цветовой маркировки.

Полосы читаются слева направо. Обычно они сгруппированы ближе к левому краю.Если есть видимый зазор между последней цветной полосой и другими полосами, значит, это показывает правую сторону резистора. Кроме того, серебряные или золотые полосы (если есть) всегда на правой стороне. Когда вы определили значение по цветным полосам, сравните его с предпочтительными диаграммами значений. Если его там нет, то попробуйте читать с другого конца. Обратите внимание на , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062: 2016 .

Щелкните или коснитесь ссылок, чтобы просмотреть примеры цветовой маркировки:

10 кОм ± 20%, 12 Ом ± 20%, 15 МОм ± 1%, 18 МОм ± 2%, 22 кОм ± 10%, 27 Ом ± 5 %, 33 кОм ± 5%, 39 МОм ± 0.5%, 0,47 Ом ± 0,25%, 0,56 Ом ± 0,1%, 68 Ом ± 0,05%, 0,82 Ом ± 20%

Цифровая маркировка

Числовые значения напечатаны на резисторах для поверхностного монтажа (SMT — технология поверхностного монтажа или SMD — устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевыми выводами. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа в лентах с соответствующей маркировкой.Многие, особенно малые резисторы SMD, вообще не имеют маркировки, и после того, как они сброшены с лент, единственный способ определить их сопротивление — это измерить.

39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в 1608 (1,6 × 0,8 мм) корпусах

Для маркировки используется несколько систем: трех- или четырехзначное, двухзначное с буквой, трехзначное с буквой, код РКМ , и другие системы. Если вы видите только три цифры, они обозначают значащие цифры, а третья — множитель. Например, 103 на резисторе SMD представляет 10 × 10³ = 10 кОм.

Четырехзначная система используется для резисторов с высокими допусками, например, для резисторов серии E96 или E192. Например, 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это потому, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01-100, 02-102, 03-105 и т. Д.Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. Поэтому лучший способ определить сопротивление — всегда измерить его мультиметром.

В Кодексе РКМ, также называемом «нотацией R», вместо десятичного разделителя помещается буква, обозначающая единицу сопротивления, которая не может быть надежно напечатана или просто исчезнет на компонентах или дублированных документах. К тому же этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2.7 кОм и 1М5 означает 1,5 МОм.

Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (с помощью иглы) или цифрового омметра или мультиметра с функцией измерения сопротивления. Чтобы измерить сопротивление, подключите щупы к выводам резистора и прочтите значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание схемы и разрядить все конденсаторы.

Мультиметр может использоваться не только для измерения сопротивления резисторов, но и контактного сопротивления различных компонентов переключения, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно с помощью аналогового мультиметра или цифрового измерителя с аналоговым полосковым дисплеем. Аналоговая гистограмма полезна при диагностике или настройке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колеблющееся сопротивление, когда цифровой дисплей с мигающими цифрами будет совершенно бесполезен.С помощью этого типа измерителя вы можете легко найти множество периодически возникающих проблем, например, дребезг контактов вибрирующего реле.

В заключение приведу несколько примеров:

Резистор 2,7 кОм ± 5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ± 5%: коричневый, черный, желтый, золотой.

Резистор 220 кОм ± 5%: красный, красный, желтый, золотой.

Резистор 330 кОм ± 5%: оранжевый, оранжевый, желтый, золотой.

Резистор 390 кОм ± 5%: оранжевый, белый, желтый, золотой.

Резистор 430 кОм ± 5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ± 5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ± 5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ± 5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ± 5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ± 5%: белый, коричневый, желтый, золотой

Эта статья был написан Анатолием Золотковым.

Легко определять номиналы резисторов по цветовой кодировке резистора

Определение номиналов резистора по цветовой кодировке

Резистор — один из самых распространенных строительных блоков, используемых в электронных схемах.Резисторы доступны в нескольких формах и размерах. Наш онлайн-инструмент расшифровывает информацию для резисторов с осевыми выводами с цветной полосой. Просто выберите цветные полосы на своем резисторе, и сайт определит номинал резистора для вас.

Обзор резистора

Для очень маленьких электронных компонентов вместо печатного текста используется цветовой код. Этот цветовой код указывает значение, рейтинг и допуск. Резисторы имеют стандартные цвета для обозначения сопротивления. Напечатанные цвета дают точное представление о номинале резистора.

Падающий резистор серии светодиодов

Резисторы играют чрезвычайно важную роль в питании светодиодов. Светодиоды чувствительны к перегрузкам по току, а резистор обеспечивает надлежащее протекание тока в цепях светодиодов. См. Подробную информацию о выборе резисторов для цепей светодиодов на нашей странице .

На резисторах могут быть напечатаны 3, 4, 5 или 6 цветных полос. Первые 3 или 4 полосы дают базовое значение резистора в омах. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры.6-полосный резистор похож на 5-полосный, но включает полосу температурных коэффициентов.

Считывание и определение номинала резистора

Удерживая резистор золотой или серебряной полосой вправо, считайте цветовые коды слева направо.

Выберите цветовую кодировку из полос на резисторе. Прочтите цвета слева направо. Теперь отображается значение сопротивления на основе предоставленного цветового кода.

Выберите цветные полосы на вашем резисторе ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЗолотыйСеребряный ЗолотойСеребристыйБраун 9185ЗеленыйЦветСерый цвет

3 каждого из них.Опять же, прочтите цветовой код слева направо.

Резистор Заказ

PCBoard.ca предлагает широкий выбор резисторов . Посетите наш сайт, чтобы узнать:

Цветовой код резистора 100 Ом для 4-полосных и 5-полосных резисторов

Цветовой код резистора 100 Ом можно найти с помощью таблицы цветов резистора, на изображении ниже показан цветовой код резистора 4-полосного резистора 100R :

[Коричневый, Черный, Коричневый, Золотой]

Цветовой код четырехполосного резистора 100 Ом: коричневый, черный, , коричневый, золотой.1 = 10

  • 4-я полоса = золото = ± 5% (допуск)
  • Таким образом, 100 × 1 ± 5% -> 100 Ом -> 100 Ом
    Допуск будет -> 5% от 100 -> 5 Ом
    Теоретически значение резистора 100 Ом составляет от 95 Ом до 105 Ом

    Описание: Из приведенной ниже таблицы мы получили цветовой код резистора относительно десятичного значения соответствующей полосы, взятой из слева направо.
    Итак, для резистора 100 Ом первая цифра — «1», ищите в таблице цвет, имеющий значение 1, затем это ваш 1-й цвет (например, коричневый).1 = 10) — множитель «1», ищите в таблице цвет, имеющий значение 1, тогда это ваш третий цвет (например, коричневый).

    • Последняя полоса в 4-х и 5-ти полосных резисторах является индикатором допустимого значения резистора. В данном случае это Gold , что означает значение допуска 5%. Для Silver это 10%, а допуск 2% обозначается Brown. Если , 4-я полоса отсутствует, это следует рассматривать как допуск 20%.

    Изображение, показывающее цветовой код резистора 100 Ом 5-полосного резистора:

    [коричневый, черный, черный, черный, золотой]

    Цветовой код 5-полосного резистора 100R — b красный, черный, черный, черный, золотой, и он находится как:

    • 1-я полоса = Коричневый = 1 (1-я цифра)
    • 2-я полоса = Черный = 0 (2-я цифра)
    • 3-я полоса = Черный = 0 (3-я цифра)
    • 4-я полоса = Черный = 0 (множитель) = 10 ^ 0 = 1
    • 5-я полоса = Золото = ± 5% (допуск)

    Описание:
    Итак для 100-омное сопротивление 5 полос,

    1-я цифра — «1», ищите в таблице цвет, имеющий значение 1, тогда это ваш 1-й цвет (например, коричневый).0 = 1), который равен нулю, поэтому 4-я полоса будет черного цвета.

    Все будет таким же, от значения до номинальной мощности для 5-полосного резистора и 4-х полосного сопротивления, за исключением нарисованных на них полос.

    Давайте рассмотрим таблицу цветовых кодов резисторов и метод определения значений:

    Резисторы широко используются и доступны в различных номиналах и номинальной мощности. Резисторы меньшей мощности, обычно встречающиеся в схемах, отмечены окрашенными полосами с цветовой кодировкой, которые показывают сопротивление и допуск (т.е. диапазон значений сопротивления), как показано на рисунках выше.

    • Как показано на приведенном выше резисторе 100 Ом, полосы сгруппированы по направлению к одному концу резистора.
      Цветовая полоса, ближайшая к одному из концов, считается 1-й цифрой значения.
    • Следующая полоса — это вторая цифра, третья полоса — это третья цифра (в случае 5-полосного резистора ), следующая полоса — это множитель, а последняя полоса — для определения значения допуска. Показаны значения, связанные с различными цветами полос:


    Например, код резистора, имеющий желтый, фиолетовый, оранжевый и золотой цвета, соответствует значению 47 × 1000 ± 5% Ом.
    Размер резисторов:

    Резисторы также бывают различных форм, что означает, что их значение может быть изменено каким-либо образом. Если переменный резистор имеет два контакта, он называется реостатом. Более распространенный и универсальный тип — с тремя контактами, называемыми потенциометром или просто «горшком».
    При необходимости вы должны выбрать подходящую номинальную мощность для резистора. Номинальная мощность обычных резисторов указывается их размером. Типичные значения в ваттах: 1/8, 1/4, 1/2, 1, 2, 5 Вт и так далее.

    также прочтите, что такое прецизионный резистор

    Цветовой код резистора — 4-полосный, 5-полосный и 6-полосный резисторы

    Что такое резистор?

    Резисторы пассивные компоненты, используемые в электрических цепях для уменьшения поток электрического тока до определенного уровня. Способность к ограничение прохождения электрического тока называется сопротивлением.Резисторы с высоким значением сопротивления будут ограничивать большие количество электрического тока, тогда как резисторы с низким значение сопротивления ограничивает лишь небольшое количество электрический ток. Сопротивление резистора измеряется в Ом.

    Что это цветовой код?

    Как правило, код относится к представлению информации в другой форме используя символы, сигналы и буквы в целях секретность.Здесь сигналы или символы действуют как коды. в Аналогичным образом, в резисторах мы используем разные цвета в качестве кодов для указать сопротивление (информационное) резистора. Здесь, разные цвета, нанесенные на резистор, действуют как коды.

    цветовые коды также используются для указания допуска и надежность резистора. Мы также можно напрямую найти значение сопротивления резистора с помощью с помощью омметра.

    цветовые коды используются не только в резисторах, но и в других электронных компоненты, такие как конденсаторы и катушки индуктивности.

    Указание значения или номиналы электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности с использованием цветовых кодов, напечатанных на их называют электронной системой цветового кода. Электронный система цветовой кодировки была разработана в начале 1920-х годов ассоциация производителей радио, которая сейчас входит в Альянс электронной промышленности (EIA).

    цветовая кодировка выполняется только на постоянных резисторах, но не на переменные резисторы, потому что техника цветового кодирования показывает только фиксированное значение сопротивления. Переменные резисторы имеют различное сопротивление. Следовательно, невозможно использовать цвет методика кодирования в переменных резисторах.

    Почему цветовые коды используются в резисторах, а не непосредственно печать значения сопротивления?

    Печать цифры на больших электронных компонентах очень просты, но очень сложно распечатать числа или значения сопротивления на крошечные компоненты.Следовательно, вместо прямой печати номера, мы печатаем коды цветов или цветные полосы. Однако по используя новейшие технологии печати, мы можем напрямую печатать числа на резисторах.

    Цветовая кодировка имеет ряд недостатков. Для слепых, невозможно найти сопротивление резистора, потому что они не могут видеть цвета, нанесенные на резистор.

    Другой недостатком является признание разницы между двумя цветами в перегретый резистор очень сложно. Когда резистор при перегреве цвета на резисторе немного меняются. Следовательно, становится невозможно распознать разницу. между коричневым цветом и красным цветом или коричневым цветом и оранжевым цвет.

    Представляя сопротивление резистора с использованием цветных полос

    В метод цветного кодирования, номинал резисторов указан на корпус резисторов с использованием цветов. Цвета, нарисованные на корпуса резисторов называются цветными полосами. Все цветные полосы нанесенные на корпус резистора, используются для обозначения значение сопротивления и толерантность.Каждый цвет на резисторах body представляет собой другое число.

    цветные полосы резисторов в основном бывают трех типов: 4 полосы резистор, 5-полосный резистор и 6-полосный резистор. Чтобы найти сопротивление резистора, нам нужно расшифровать цвета окрашены на корпусе резисторов. Расшифровка изменений в зависимости от количества цветных полос, нанесенных на резисторы тело.

    4 цветовой код полосы резистор

    А Резистор с 4-полосным цветовым кодом имеет 3 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 3 цветные полосы на левой стороне очень близки друг к другу и цветовой полосе 4 th справа отделяется от первых трех полос пробелом.

    3 цветные полосы на левой стороне сгруппированы вместе, чтобы укажите значение сопротивления резисторов 4 и цветная полоса с правой стороны указывает на допуск резистор.

    Что такое толерантность? «Терпимость — это изменение сопротивления резистора от его фактическое сопротивление. Резисторы высокой толерантности имеют высокую изменение сопротивления. Резисторы малой толерантности имеют низкий разброс сопротивления. Например, резистор с допуском 5% может отличаться на 5% от своего сопротивление от его фактического значения сопротивления.Аналогично резистор с допуском 8% может отличаться на 8% от своего сопротивление от его фактического значения сопротивления. Толерантность резистора обычно указывается в процентах ».

    1 st цветная полоса на резисторе обозначает 1 st значащее значение или 1 разряд резисторов сопротивление, а цветная полоса 2 nd указывает 2 nd значащее значение или 2 nd цифра сопротивления резисторов.3 рд цветная полоса — это десятичный множитель и 4 цветная полоса указывает на допуск резисторов.

    1 улица и 2 улица цветные полосы вместе составляют двухзначное число и 3 rd цветная полоса или множитель умножается на эти 2 цифры число, чтобы получить значение сопротивления резистора.

    Если цветовая полоса 4 th или полоса допусков оставлены пустыми, он считается 3-полосным резистором и допуском для 3-полосный резистор предполагается равным 20%.

    Резисторы которые производятся для использования в военных целях, могут также включать дополнительная полоса, называемая полосой 5 ​​ th , которая указывает на резистор интенсивность отказов.

    Пример:

    Если цвета на 4-полосном резисторе в следующем порядке: коричневый, зеленый, красный и фиолетовый (как показано на рисунке). Ценности цветные полосы будут такими: коричневый = 1, зеленый = 5, красный = 10 2 или 100, фиолетовый = 0,10%.

    В в таблице цветовых кодов коричневый имеет значение 1, которое соответствует 1 st цифра, а зеленый цвет имеет значение 5, которое является второй цифрой.Первая и вторая цветовые полосы сгруппированы вместе, чтобы вверх двузначное число 15. Цветная полоса 3 rd красный имеет значение 100. Это значение умножается на два цифра цифра Т.е., 15 x 100 = 1500 Ом. Фиолетовый указывает, что допуск составляет 0,10%.

    Следовательно, цвет резистора с коричнево-зелено-красно-фиолетовым иметь сопротивление 1500 Ом с допуском ± 0.10%.

    5 цветовой код полосы резистор

    А 5-полосный резистор с цветовой кодировкой имеет 4 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 4 цветные полосы на левой стороне очень близки друг к другу, а цветная полоса 5 th на правой стороне отделена от первых 4 полос некоторыми Космос.

    4 цветные полосы на левой стороне сгруппированы вместе, чтобы представляют значение сопротивления резистора и 5 -го цветная полоса с правой стороны указывает на допуск резистор.

    • 1-я улица цветная полоса указывает на значащее значение 1 st или 1 ул цифра номинала резисторов.
    • 2 nd цветная полоса указывает на значащее значение 2 и или 2 nd цифра номинала резистора.
    • 3 рд цветная полоса указывает значащее значение 3 rd или 3 rd цифра номинала резисторов.
    • 4 цветная полоса — десятичный множитель.
    • 5 цветная полоса указывает на допуск резисторов.

    1 улица , 2 и и 3 цветных полосы rd вместе составляют 3 цифры число и цветовая полоса или множитель 4 -го умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.

    Пример:

    Если цвета на 5-полосном резисторе в следующем порядке: коричневый, зеленый, красный, синий и фиолетовый (как показано на рисунке). Ценности цветных полос будет таким: Коричневый = 1, Зеленый = 5, Красный = 2, синий = 10 6 , фиолетовый = 0,10%.

    В в таблице цветовых кодов коричневый имеет значение 1, которое соответствует 1 st цифра, зеленый цвет имеет значение 5, которое является второй цифрой и красный имеет значение 2, что является цифрой 3 rd .В первая, вторая и третья цветные полосы вместе составляют три цифра 152. Синяя цветная полоса 4 th имеет значение 10 6 . Это значение умножается на трехзначное число 152 т.е., 152 х 10 6 = 152M Ом. фиолетовый указывает, что допуск составляет 0,10%.

    Следовательно, цвет резистора: коричнево-зеленый-красный-сине-фиолетовый будет иметь сопротивление 152 МОм Ом с допуском ± 0.10%.

    6 цветовой код полосы резистор

    А Резистор с 6-полосным цветовым кодом состоит из 6-ти цветных полос. 4 цветные полосы на левой стороне сгруппированы вместе, чтобы представить значение сопротивления резисторов. Цветная полоса 5 th с правой стороны представляют собой допуск резистора и цветная полоса 6 th представляет TCR (Температура Коэффициент сопротивления).

    • 1-я улица цветная полоса указывает на значимое значение 1 st номинал резисторов.
    • 2 nd цветная полоса указывает на 2 nd значительное значение номинала резисторов.
    • 3 rd цветная полоса указывает на 3 rd значительное значение номинала резисторов.
    • 4 th color band — десятичный множитель.
    • 5 -я цветная полоса указывает допуск резисторов.
    • 6 -я цветная полоса указывает TCR (Температура Коэффициент сопротивления).

    1 st , 2 nd и 3 rd цветные полосы вместе составляют трехзначное число, а четвертая цветная полоса умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.

    Пример:

    Если цвета на 6-полосном резисторе в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цвета полосы будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, Черный = 10 0 , золотой = 5%, оранжевый = 15 частей на миллион.

    В таблица цветовых кодов, зеленый имеет значение 5, что соответствует 1 st цифра, коричневый имеет значение 1, которое является второй цифрой и фиолетовый имеет значение 7, что является цифрой 3 -го числа .В первая, вторая и третья цветные полосы вместе составляют три цифра 517. Черная полоса 4 th имеет значение 10 0 . Это значение умножается на трехзначное число 517 т.е., 517 х 10 0 = 517 Ом . Золото указывает, что допуск составляет 5%, а оранжевый указывает, что TCR составляет 15 частей на миллион.

    Следовательно, резистор имеет цветовую маркировку зеленый-коричневый-фиолетовый-черный-золотой-оранжевый будет сопротивляться 517 Ом с допуском 5% и TCR (температурный коэффициент сопротивления) 15 ppm.

    Что такое TCR? В скорость, с которой сопротивление резистора изменяется в зависимости от изменение температуры называется TCR (Температура Коэффициент сопротивления).

    Как для чтения или декодирования цветового кода резистора

    размещение цветных полос на резисторе очень важный. Как правило, цветные полосы, расположенные ближе всего к вывод или конец резистора считается первой полосой. Рядом с первой полосой идет вторая и так далее. Другой Кстати, это лишнее пространство между двумя полосами (3 rd и 4 полосы ) также указывает на чтение направление.

    Если вам трудно найти сопротивление резистора используя его цветные полосы, вы можете напрямую найти сопротивление, с помощью омметра или мультиметра.

    Как запомнить цветовые коды на резисторе?

    Если вам трудно запомнить цветовые коды на резистора, используйте эту мнемонику, чтобы легко их запомнить.В жирные буквы обозначают названия цветов.

    Некоторые легко запомнить мнемоники:

    • Б. Б. РОЯ из Большой Британия имеет очень Хорошие часы сделаны из золота Серебро
    • Bye Bye, Rosie Off You Go Бирмингем Виа Большой Западный
    • Bye Bye, Rosie Off You Go, Бристоль Виа Грейт Вестерн
    • Резисторы лучше купить Или напряжение смещения вашей сети идет на запад


    Калькулятор цветовых кодов резисторов

    и вычисление цветовых кодов резисторов вручную

    Цветовое кодирование резисторов представляет собой представление номинальных характеристик компонентов путем маркировки компонентов разными цветами.Кодирование было введено в 1920-х годах, а затем стандартизировано в 1952 году МЭК. Используйте онлайн-калькулятор цветовых кодов резистора для расчета 4-х полосного цвета.

    Зачем нужна цветовая маркировка резистора?

    Первоначально цветовая кодировка предназначалась для фиксированных резисторов, конденсаторов, катушек индуктивности и диодов. Потому что в то время печать цветных полос на небольших компонентах была непростой и дешевой задачей. Прогресс в технологии печати упрощает печать практически чего угодно на этих крошечных электронных компонентах, но условности остаются.

    Резистор Цветовые коды Калькулятор

    Первый Цвет ремешка

    BlackBrownRedOrangeYellowGreenBlueVioletGrayWhite

    Второй Цвет ремешка

    BlackBrownRedOrangeYellowGreenBlueVioletGrayWhite

    Третий Цвет ремешка

    BlackBrownRedOrangeYellowGreenBlueVioletGrayWhite

    Четвертый Цвет ремешка

    BrownRedGreenBlueVioletGoldSilverNone

    Final Resistance

    Резистор Цветовой код Диаграмма

    Каждый цвет имеет свое собственное значение начиная с 0 до 9.{\ alpha} $). Наконец, четвертая цветная полоса показывает допуск в процентах.

    Наблюдая за диаграммой, вы можете заметить, что расстояние между двумя последними цветовыми полосами отличается, что соответствует правой стороне резистора.

    Резисторы оборонного назначения могут иметь пятую полосу, которая указывает интенсивность отказов. В случае 6-ти полосных резисторов полоса 6 показывает температурный коэффициент в ppm / K.

    Расчет цветового кода резистора вручную

    Какое сопротивление у следующего резистора с цветовой кодировкой?

    Так как цвета желтый, фиолетовый, оранжевый и золотой.{3} \ pm 5% $

    $ R = 47k \ Omega \ pm 5% \ times 47kOmega $

    $ R> 44,65k \ Omega \ quad и \ quad R <49,35k \ Omega $

    Окончательное значение резистора находится в диапазоне от 44,65 кОм до 49,35 кОм.

    Недостатки цветового кода резистора

    Система цветового кодирования резистора имеет некоторые недостатки, как и у людей с дальтонизмом. И проблемы распознавания, вызванные перегревом и скоплением грязи или различием цветов, то есть красного, оранжевого и коричневого.

    Как прочитать код резистора

    Загрузить: Руководство по электронике (которое мы передаем нашим клиентам)

    Полезные ссылки:

    Как читать код резисторов?

    Почти на каждом сайте электроники в этом мире есть страница для обучения чтению кодов резисторов :).Мы не собираемся снова писать ту же статью. Вместо этого мы собираемся поделиться ссылками на сайты, которые учат читать код резистора.

    Следующее изображение должно вас прояснить, однако, пожалуйста, проверьте ссылки ниже, если вы не понимаете изображение ниже:

    Ссылки:

    1. Digikey: В Digikey есть онлайн-калькулятор значений сопротивления. Большинство электронщиков используют 4-полосные углеродные пленочные резисторы, поэтому этот калькулятор должен быть вам очень полезен.
    2. Instructables: В этом руководстве приведены таблица цветовых кодов резисторов, некоторые примеры и некоторые упражнения. Это хорошо !
    3. WIKIHOW: В этом руководстве есть реальные изображения, которые научат вас считывать значения резисторов. Это должно тебе помочь.
    4. Хобби-час: Хобби-час пошел немного дальше. О 4-х полосных и 5-ти полосных резисторах написано много. Кроме того, написано о различных допусках и сериях резисторов. Рекомендуемые !

    Видео ниже тоже очень полезно:

    Источник: Sparkfun.com

    Эта работа находится под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported License.

    Маркировка декодирующего резистора

    Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изящества схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

    Расшифровка цветных полос

    Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения.Большинство этих резисторов будет иметь четыре цветные полосы, окружающие резистор.

    Первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса — это весовое значение, которое умножает две значащие цифры на десять.

    Последняя полоса указывает допуск резистора. Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением.Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приведут к лучшим или худшим допускам. Например, резистор 1 кОм с допуском 5% на самом деле может иметь значение от 0,95 кОм до 1,05 кОм.

    Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

    Вот таблица каждого цвета и того, какое значение, множитель или допуск они представляют:

    Цвет Цифровое значение Множитель Умноженное Допуск
    Черный 0 10 0 1
    Коричневый 1 10 1 10
    Красный 2 10 2 100
    Оранжевый 3 10 3 1 000
    Желтый 4 10 4 10000
    Зеленый 5 10 5 100 000
    Синий 6 10 6 1 000 000
    фиолетовый 7 10 7 10 000 000
    Серый 8 10 8 100 000 000
    Белый 9 10 9 1 000 000 000
    Золото ± 5%
    Серебро ± 10%

    Вот пример 4.Резистор 7 кОм с четырьмя цветными полосами:

    При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной выше. Для первых двух полос найдите соответствующее цифровое значение этого цвета. Резистор 4,7 кОм сначала имеет цветные полосы желтого и фиолетового цветов, которые имеют числовые значения 4 и 7 (47). Третья полоса 4,7 кОм красная, что означает, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 — это 4700!

    Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство.Существует несколько (иногда сомнительных) мнемоник, помогающих запомнить цветовую кодировку резистора. Хороший пример, который раскрывает разницу между отсутствием b и b rown:

    B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w napped 8 . »

    Или, если вы помните «РОЙ Г.BIV ”, вычтите индиго (плохой индиго, никто не помнит индиго) и добавьте черный и коричневый к передней части и серо-белый к задней части классической цветовой схемы радуги.

    Калькулятор цветового кода

    Если вы предпочитаете пропустить математику (мы не будем судить 🙂 и просто воспользуетесь удобным калькулятором, попробуйте!

    Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) ) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)

    Сопротивление:
    1000 Ом ± 5%

    Группа 1 Группа 2 Группа 3 Группа 4
    Значение 1 (MSV) Значение 2 Вес Допуск

    Расшифровка маркировки для поверхностного монтажа

    У резисторов SMD

    , таких как в корпусах 0603 или 0805, есть собственный способ отображения их значения.Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.

    Если три символа, которые вы видите, это , все числа , вы, вероятно, смотрите на резистор с маркировкой E24 . Эти маркировки на самом деле имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют собой первые две наиболее значимые цифры значения, последнее число представляет величину.

    На изображении выше в качестве примера резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм (10 × 10 4 ), 105 должен быть 1 МОм (10 × 10 5 ), а 205 — 2 МОм (20 × 10 5 ). 751 составляет 750 Ом (75 × 10 1 ), а 754 составляет 750 кОм (75 × 10 4 ).

    Другая распространенная система кодирования — E96 , и она самая загадочная из всех.Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из не столь очевидных значений в этой таблице поиска.

    Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
    01 100 17 147 33 215 49 316 65 464 81 681
    02 102 18 150 34 221 50 324 66 475 82 698
    03 105 19 154 35 226 51 332 67 487 83 715
    04 107 20 158 36 232 52 340 68 499 84 732
    05 110 21 162 37 237 53 348 69 511 85 750
    06 113 22 165 38 243 54 357 70 523 86 768
    07 115 23 169 39 249 55 365 71 536 87 787
    08 118 24 174 40 255 56 374 72 549 88 806
    09 121 25 178 41 261 57 383 73 562 89 825
    10 124 26 182 42 267 58 392 74 576 90 845
    11 127 27 187 43 274 59 402 75 590 91 866
    12 130 28 191 44 280 60 412 76 604 92 887
    13 133 29 196 45 287 61 422 77 619 93 909
    14 137 30 200 46 294 62 432 78 634 94 931
    15 140 31 205 47 301 63 442 79 649 95 953
    16 143 32 210 48 309 64 453 80 665 96 976

    Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

    рэнд
    Письмо Множитель Письмо Множитель Письмо Множитель
    Z 0.001 A 1 D 1000
    Y или 0,01 B или H 10 E 10000
    X или S 0,1 С 100 F 100000

    Итак, резистор 01C — наш хороший друг, 10 кОм (100 × 100), 01B — 1 кОм (100 × 10), а 01D — 100 кОм.Это просто, другие коды могут быть не такими. 85A на картинке выше — 750 Ом (750 × 1), а 30C на самом деле 20 кОм.

    Как найти цветовой код резистора 1 кОм — стенограмма видео и урока

    Кодирование резистора 1 кОм

    Сосчитайте вслух от 0 до 9. Сколько уникальных цифр вы сказали? Правильно, там 10 цифр. Если мы договоримся об уникальном цвете для каждой из 10 цифр, мы сможем кодировать числа любого размера, используя последовательности цветов, что подводит нас к цветовому коду резистора.Резистор уменьшает (или препятствует) протеканию тока. Значение сопротивления выражается в количестве Ом (символ Ω используется для обозначения «Ом»). Количество Ом обозначено цветом и отображается в виде полосы на самом устройстве. Для представления значения используются три цветные полосы, потому что мы кодируем только первую значащую цифру, вторую значащую цифру и количество нулей. В этом уроке мы выясним это для резистора 1 кОм, где «k» — это сокращение от префикса «кило», что означает 1000.Итак, резистор 1 кОм имеет значение 1000 Ом, а число, которое мы закодируем, равно 1000.

    Есть три шага для кодирования резистора 1 кОм.

    Шаг 1. Определите первую и вторую значащие цифры.

    Для числа 1000 первая значащая цифра — «1», а «0» — вторая значащая цифра.

    Шаг 2: Подсчитайте количество нулей после первых двух значащих цифр.

    После 1 и 0 идут нули 2.

    Шаг 3: Кодируйте числа цветами.

    У нас есть три числа для кодирования: 1, 0 и 2.

    Вот 10 цифр и их цвета:

    Цветовой код резистора

    Акроним для запоминания этого кода — B etter B e R eady O r Y наш G reat B ig W Enture G Enture G est или BBROYGBVGW. В алфавитном порядке слово «черный» предшествует «коричневому».Таким образом, первый B черный и кодирует 0. Второй B коричневый и кодирует 1. Цвета на концах более нейтральные: G серый для 8 и W белый для 9. G в середине зеленый для 5 следует B для синего, который кодирует 6.

    Каждый из этих цветов отображается как полоса на резисторе цилиндрической формы. Третью полосу часто называют полосой умножителя . Эта цветовая полоса представляет собой количество нулей, которые нужно поставить после первых двух цифр. Это называется полосой множителя, потому что добавление нулей похоже на умножение на 10.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
