Цветовая маркировка резисторов | AUDIO-CXEM.RU
Резистор – один из наиболее распространенных элементов в электронике. Все резисторы различаются по своим характеристикам (сопротивлению, мощности, допуск погрешности, тепловой коэффициент). Все эти характеристики сложно отобразить на элементах мелких размеров, для удобства записи характеристик существует цветовая маркировка резисторов.
Резисторы могут иметь в большинстве случаев от 3 до 6 цветных полос.
Если элемент имеет 3-4 цветных полосы, то первые две это значащие цифры, которые приведены в таблице ниже. Третья полоса означает множитель, четвертая допуск погрешности.
Например, резистор с четырьмя полосами (красная, фиолетовая, оранжевая, золотистая)
Красная = 2,
фиолетовая = 7,
оранжевая = множитель 1000,
золотистая = допуск (+-)5%
Отсюда следует: 27*1000 = 27 000 Ом = 27 кОм (+-)5%.
Если элемент имеет 5-6 полос, то первые три полосы — значащие цифры, четвертая полоса – множитель, пятая полоса – допуск, шестая полоса – температурный коэффициент сопротивления.
Полосы маркировки обычно сдвинуты к одной из сторон резистора, это и есть начало, но бывает и равномерно распределенные полосы, тогда смотрим серебристую, золотистую, черную полосы на краях резистора, данные полосы не могут находиться в начале, в том числе и черный, который означает ноль. Ноль мы вначале не пишем. Если нашли одну из этих полос у края резистора, значит это конечная сторона, начинаем отсчет с обратной стороны.
Пример четырехполосной маркировки резистора.
1-я полоса желтая; 2-я полоса фиолетовая; 3-я полоса красная, 4-я полоса золотистая.
желтая полоса = 4; фиолетовая =7; красная полоса (множитель) = 100; золотистая полоса (допуск) = +-5%.
47*100 = 4700+-5% = 4,7 кОм +-5%.
Давайте замерим истинный номинал сопротивления.
Все верно.
Пример пяти полосной маркировки резистора.
1-я полоса коричневая; 2-я полоса коричневая; 3-я полоса черная, 4-я полоса коричневая, 5-я полоса золотистая.
Коричневая полоса = 1; Коричневая полоса =1; черная полоса = 0; Коричневая полоса (множитель) = 10; золотистая полоса (допуск) = +-5%.
Получается следующая картина, 110*10=1100 +-5% = 1,1 кОм +-5%.
Давайте замерим истинный номинал сопротивления.
Все верно.
Для облегчения расшифровки есть программы помощники.
On-line калькулятор для расшифровки цветовой маркировки резисторов
Похожие статьи
Цветовая маркировка резисторов.
В соответствии с международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. При добавлении шестой полосы, у маркировки резистора появляется температурный коэффициент сопротивления (ТКС).
Цветовая маркировка резисторов с 3-мя полосами.
Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.
Также посчитать сопротивление для 3-х и 4-х полосных резисторов можно по формуле:
R = (10A + B)10C
Где:
- R – сопротивление резистора в Омах.
- A — цвет первой полосы.
- C — цвет третьей полосы.
Цветовая маркировка резисторов с 4-мя полосами.
Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.
Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.2MΩ (МегаОм) и допуском 10%.
| Полоса | 1 | 2 | 3 | 4 |
| Значение | 1-я цифра | 2-я цифра | Множитель | Допуск % (Нет полосы — +/-20%) |
| Серебрянный | 0.01 | +/-10% | ||
| Золотой | 0.1 | +/-5% | ||
| Черный | 0 | 0 | 1 | |
| Коричневый | 1 | 1 | 10 | +/-1% |
| Красный | 2 | 2 | 100 | +/-2% |
| Оранжевый | 3 | 3 | 1000 | |
| Желтый | 4 | 4 | 104 | |
| Зеленый | 5 | 5 | 105 | +/-0.5% |
| Синий | 6 | 6 | 106 | +/-0.25% |
| Фиолетовый | 7 | 7 | 107 | +/-0.1% |
| Серый | 8 | 8 | +/-0.05% | |
| Белый | 9 | 9 |
Цветовая маркировка резисторов с 5-ю полосами.
Также посчитать сопротивление для 5-и и 6-и полосных резисторов можно по формуле:
R = (100A + 10B + C)10D
Где:
- R – сопротивление резистора в Омах.
- A — цвет первой полосы.
- B — цвет второй полосы.
- C — цвет третьей полосы.
- D — цвет четвертой полосы.
Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 6.25КΩ (КилоОм) и допуском 5%.
| Полоса | 1 | 2 | 3 | 4 | 5 |
| Значение | 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск % |
| Серебрянный | 0.01 | +/-10% | |||
| Золотой | 0.1 | +/-5% | |||
| Черный | 0 | 0 | 0 | 1 | |
| Коричневый | 1 | 1 | 1 | 10 | +/-1% |
| Красный | 2 | 2 | 2 | 100 | +/-2% |
| Оранжевый | 3 | 3 | 3 | 1000 | |
| Желтый | 4 | 4 | 4 | 104 | |
| Зеленый | 5 | 5 | 5 | 105 | +/-0.5% |
| Синий | 6 | 6 | 6 | 106 | +/-0.25% |
| Фиолетовый | 7 | 7 | 107 | +/-0.1% | |
| Серый | 8 | 8 | 8 | +/-0.05% | |
| Белый | 9 | 9 | 9 |
Цветовая маркировка резисторов с 6-ю полосами.
Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.
Шестая полоса означает температурный коэффициент сопротивления (ТКС). ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры. Обозначается ТКС в ppm/ºC (part per million / Celsius degree). Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора, при изменении температуры в один градус.
Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC, то с изменением температуры в один градус по Цельсию, сопротивление данного резистора поменяется не больше, чем на 50Ω.
Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.67МΩ (МегаОм), допуском 1% и температурным коэффициентом 100ppm/°C.
| Полоса | 1 | 2 | 3 | 4 | 5 | 6 |
| Значение | 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск % | Температурный Коэффициент |
| Серебрянный | 0.01 | +/-10% | ||||
| Золотой | 0.1 | +/-5% | ||||
| Черный | 0 | 0 | 0 | 1 | ||
| Коричневый | 1 | 1 | 10 | +/-1% | 100ppm/°C; | |
| Красный | 2 | 2 | 2 | 100 | +/-2% | 50ppm/°C; |
| Оранжевый | 3 | 3 | 3 | 1000 | 15ppm/°C; | |
| Желтый | 4 | 4 | 4 | 104 | 25ppm/°C; | |
| Зеленый | 5 | 5 | 5 | 105 | +/-0.5% | |
| Синий | 6 | 6 | 6 | 106 | +/-0.25% | 10ppm/°C; |
| Фиолетовый | 7 | 7 | 7 | 107 | +/-0.1% | 5ppm/°C; |
| Серый | 8 | 8 | 8 | +/-0.05% | ||
| Белый | 9 | 9 | 9 | 1ppm/°C; |
Цветовая маркировка резисторов. Декодировка полос :: SYL.ru
Резистор – это элемент активного сопротивления электрического тока. Электрическим сопротивлениям как радиодеталям присвоено название резистора. Это сделано для того, что бы различать «сопротивление» как изделие и «сопротивление» как его электрическое свойство, электрическую величину. Резисторы бывают постоянными и переменными. Постоянные резисторы классифицируются по типам, номинальной мощности, номинальному электрическому сопротивлению, наибольшему возможному отклонению действительного сопротивления от номинального (величину отклонения от номинала называют также допуском.

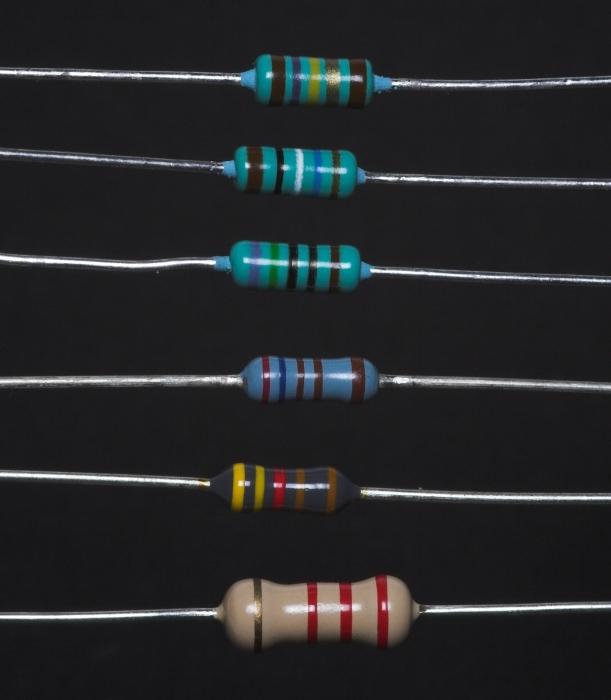

В этой статье мы поговорим о постоянных резисторах. Маркировка таких резисторов бывает цифро-буквенная и цветная. Цветовая маркировка резисторов представляет собой 3,4 или 6 поперечных цветных полос.
Использование цветной маркировки имеет преимущества, по сравнению с цифровой. Во-первых, цветовая маркировка резистора легче наносится на изделие, особенно на резисторы миниатюрных размеров. Во-вторых, проще внедрить автоматическую сборку. Недостатком такой маркировки можно назвать то, что при определении номинала резистора необходимо иметь под рукой таблицу кодировки, в которой расшифровывается цветовая маркировка резисторов, либо воспользоваться измерительным прибором (мультиметром, тестером и др.) Следующим неудобством такой маркировки является трудность определения номинального сопротивления бывшего в употреблении резистора при ремонте какой-либо аппаратуры. Ведь в таком случае цветовая маркировка резисторов под воздействием температуры и других внешних факторов (влага, пыль), а также в случае перегорания элемента сопротивления, может повредиться (почернеть, выцвести, изменить цвет). Измерение номинала резистора прибором в таком случае не всегда может дать верный результат, так как сопротивление резистора могло измениться, либо в случае перегорания элемента сопротивления прибор покажет «обрыв».Значения цветовой маркировки показаны на фотографии.
При считывании цветовой маркировки, необходимо в первую очередь выяснить, с какой стороны начинать отсчет полос. В резисторах, произведенных в СССР, первая полоса всегда смещена к краю резистора. В резисторах современного образца с маркировкой, состоящей из четырех полос, последней наносится полоса золотого или серебряного цвета, она обозначает точность, соответственно 5% или 10%. У резисторов с маркировкой в три полосы точность составляет 20%. Высокоточные резисторы маркируются 5-6 полосами. Во всех типах цветовой маркировки 1 и 2 полосы означают первые цифры номинала элемента. Если маркировка состоит из трех–четырех полос, то третья полоса означает множитель. Полученное значение требуется умножить на значение, закодированное в первых двух полосах. В случае если цветовая маркировка резисторов состоит из 5 полос, то третья полоса также относится к номиналу сопротивления, а четвертая в таком случае будет означать множитель, в пятой полосе закодирована точность. Если в маркировке присутствует шестая полоса, то она обозначает или температурный коэффициент, или надежность элемента.
Цветовая маркировка импортных резисторов, которые наиболее часто можно встретить в нашей стране, обычно состоит из четырех цветных полос. Первые 2 полосы означают номинал резистора, а третья — множитель. Четвертая полоса обозначает допустимое отклонение от номинального значения.Маркировка резисторов цветными полосами и цифрами, как сделать самому, Ремонт и Строительство
Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.
Обозначение номинала буквами и цифрами
На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.
На фото сверху вниз:
- 2К4 = 2,4 кОм или 2400 Ом;
- 270R = 270 Ом;
- К27 = 0,27 кОм или 270 Ом.
Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.
Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.
В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.
Как определить номинал по цветовым кольцам
В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.
Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.
Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.
Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.
Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.
У резисторов из 3 полос цветовая маркировка производится по такой логике:
- 1 полоса – единицы;
- 2 полоса – сотни;
- 3 полоса – множитель.
Точность таких компонентов равна 20%.
Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.
Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).
Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.
На корпусе цветные кольца распределяются, так как показано на этой схеме:
Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:
Маркировка SMD резисторов
В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.
Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.
Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.
Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.
И целые отделяются от дробных значений.
Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.
При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.
Исходя из таблицы, шифр 01C значит:
- 01 = 100 Ом;
- C – множитель 102, это 100;
- 100*100 = 10000 Ом или 10 кОм.
Такой вариант обозначений называется EIA-96.
Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!
C уважением, Источник: http://samelectrik.ru
